MANUALE UTENTE HD8425 PHILIPS

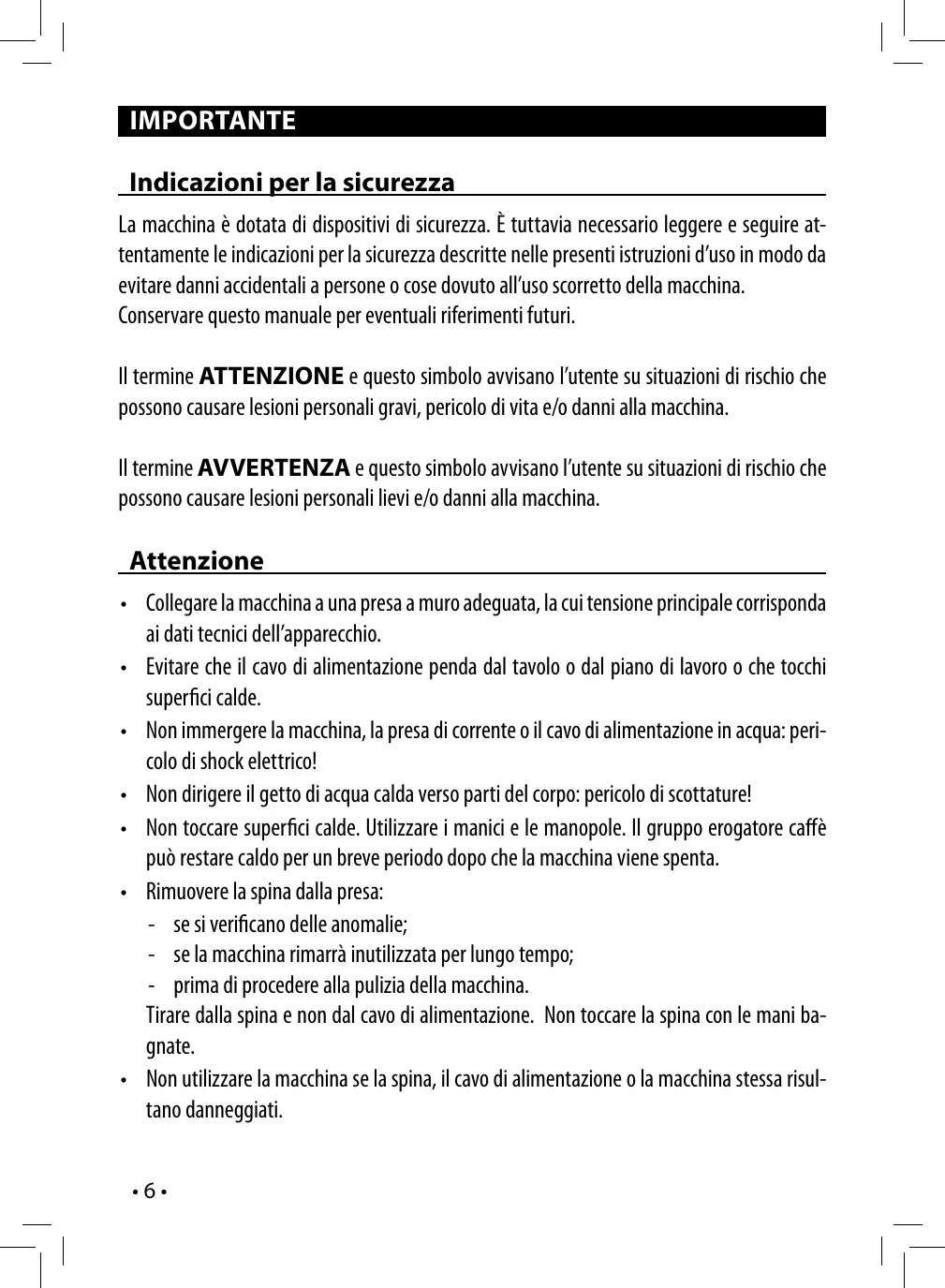

IMPORTANTE Indicazioni per la sicurezza La macchina è dotata di dispositivi di sicurezza. È tuttavia necessario leggere e seguire attentamente le indicazioni per la sicurezza descritte nelle presenti istruzioni d’uso in modo da evitare danni accidentali a persone o cose dovuto all’uso scorretto della macchina. Conservare questo manuale per eventuali riferimenti futuri. Il termine ATTENZIONE e questo simbolo avvisano l’utente su situazioni di rischio che possono causare lesioni personali gravi, pericolo di vita e/o danni alla macchina. Il termine AVVERTENZA e questo simbolo avvisano l’utente su situazioni di rischio che possono causare lesioni personali lievi e/o danni alla macchina.

Attenzione • Collegare la macchina a una presa a muro adeguata, la cui tensione principale corrisponda ai dati tecnici dell’apparecchio. • Evitare che il cavo di alimentazione penda dal tavolo o dal piano di lavoro o che tocchi superfici calde. • Non immergere la macchina, la presa di corrente o il cavo di alimentazione in acqua: pericolo di shock elettrico! • Non dirigere il getto di acqua calda verso parti del corpo: pericolo di scottature! • Non toccare superfici calde. Utilizzare i manici e le manopole. Il gruppo erogatore caffè può restare caldo per un breve periodo dopo che la macchina viene spenta. • Rimuovere la spina dalla presa: - se si verificano delle anomalie; - se la macchina rimarrà inutilizzata per lungo tempo; - prima di procedere alla pulizia della macchina. Tirare dalla spina e non dal cavo di alimentazione. Non toccare la spina con le mani bagnate. • Non utilizzare la macchina se la spina, il cavo di alimentazione o la macchina stessa risultano danneggiati. •6•

Avvertenze • La macchina è prevista per il solo uso domestico e non è indicata per l’utilizzo in ambienti quali mense o zone cucina di negozi, uffici, fattorie o altri ambienti lavorativi. • Posizionare sempre la macchina su una superficie piana e stabile. • Non posizionare la macchina su superfici calde, in prossimità di forni caldi, riscaldatori o analoghe sorgenti di calore. • Lasciare raffreddare la macchina prima di inserire o rimuovere qualsiasi componente. • Non riempire il serbatoio con acqua calda o bollente. Utilizzare solo acqua fredda potabile non gassata. • Per la pulizia, non utilizzare polveri abrasive o detergenti aggressivi. È sufficiente un panno morbido inumidito con acqua. • Effettuare la decalcificazione della macchina regolarmente. Se questa operazione non viene svolta, l’apparecchio smetterà di funzionare correttamente. In questo caso la riparazione non è coperta da garanzia! • Non tenere la macchina a una temperatura inferiore a 0 °C. L’acqua residua all’interno del sistema di riscaldamento può congelare e danneggiare la macchina. •7•

• Non alterare né modificare in alcun modo la macchina o il cavo di alimentazione. Tutte le riparazioni devono essere eseguite da un centro assistenza autorizzato da Philips per evitare qualsiasi pericolo. • La macchina non è destinata all’uso da parte di bambini con età inferiore a 8 anni. • La macchina può essere utilizzata da bambini di 8 anni di età (e superiore) se precedentemente istruiti riguardo ad un utilizzo corretto della macchina e coscienti dei relativi pericoli o sotto la supervisione di un adulto. • Pulizia e manutenzione non devono essere eseguite da bambini, a meno che non abbiano più di 8 anni e siano supervisionati da un adulto. • Tenere la macchina e il suo cavo di alimentazione lontano dalla portata dei minori di 8 anni. • La macchina può essere utilizzata da persone con ridotte capacità fisiche, mentali, sensoriali o con mancanza di esperienza e/o competenze insufficienti se precedentemente istruite riguardo ad un utilizzo corretto della macchina e coscienti dei relativi pericoli o sotto la supervisione di un adulto. • I bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchio.

• Non lasciare acqua nel serbatoio se la macchina non verrà utilizzata per un lungo periodo. L’acqua potrebbe subire delle contaminazioni. Ogni volta che si usa la macchina, utilizzare acqua fresca.

Conformità alle normative La macchina è conforme all’art. 13 del Decreto Legislativo italiano 25 luglio 2005, n. 151 “Attuazione delle Direttive 2005/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell’uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti”. Questa macchina è conforme alla Direttiva europea 2002/96/CE. Questo apparecchio Philips è conforme a tutti gli standard e le normative applicabili in materia di esposizione ai campi elettromagnetici.

La macchina per caffè è indicata per la preparazione di 1 o 2 tazze di caffè espresso ed è dotata di un tubo orientabile per l’erogazione del vapore e dell’acqua calda. I comandi sulla parte frontale dell’apparecchio sono contrassegnati con simboli di facile interpretazione. La macchina è stata progettata per uso domestico e non è indicata per un funzionamento continuo di tipo professionale. Attenzione. Non si assumono responsabilità per eventuali danni in caso di: • Impiego errato e non conforme agli scopi previsti; • Riparazioni non eseguite presso centri d’assistenza autorizzati; • Manomissione del cavo d'alimentazione; • Manomissione di qualsiasi componente della macchina; • Impiego di pezzi di ricambio e accessori non originali; • Mancata decalcificazione e stoccaggio in locali al di sotto di 0°C. In questi casi viene a decadere la garanzia.

DATI TECNICI Il costruttore si riserva il diritto di modificare le caratteristiche tecniche del prodotto. Tensione nominale - Potenza nominale - Alimentazione Vedi targhetta posta sull’apparecchio Materiale corpo Plastica / Acciaio Dimensioni (l x a x p) (mm) 210 x 300 x 280 Peso 3,9 kg Pannello di comando Sulla parte frontale Portafiltro Pressurizzato Pannarello (presente solo sui modelli Focus, Class e Stainless Steel) Speciale per cappuccini Serbatoio acqua 1,25 litri - Estraibile Pressione pompa

Per facilitare la lettura

Il triangolo d’avvertimento indica tutte le istruzioni importanti per la sicurezza dell’utente. Attenersi scrupolosamente a tali indicazioni per evitare ferimenti gravi! Il riferimento ad illustrazioni, parti dell’apparecchio o elementi di comando, ecc. è indicato da numeri o lettere; in questo caso si rimanda all’illustrazione. Questo simbolo evidenzia le informazioni da tenere in maggiore considerazione, per un migliore utilizzo della macchina. Le illustrazioni corrispondenti al testo si trovano nelle prime pagine del manuale. Consultare queste pagine durante la lettura delle istruzioni per l’uso.

1.2 Impiego di queste istruzioni per l’uso Conservare queste istruzioni per l’uso in un luogo sicuro e allegarle alla macchina per caffè qualora un’altra persona dovesse utilizzarla. Per ulteriori informazioni o nel caso di problemi, rivolgetevi ai centri assistenza autorizzati.

15 bar Dispositivi di sicurezza Termofusibile

Legenda componenti macchina (Pag.2)

1 2 3 4 5 6 7 8 9 10 11 12 13 14

Pannello comandi Coperchio serbatoio acqua Pomello acqua calda / vapore Sede per accessori Serbatoio acqua Supporto appoggia tazze Vasca recupero acqua + griglia (se prevista) Gruppo erogatore caffè (*) Tubo vapore (pannarello) Cavo alimentazione Pulsante ON/OFF Portafiltro pressurizzato Misurino per caffè macinato (*) Filtro per caffè macinato (unico per l'erogazione di 1 o 2 caffè) (*) Adattatore per filtro caffè in cialde (*) Filtro per caffè in cialde Pomello di selezione Led "macchina accesa" Led "Pronto vapore" Led caffè / acqua - "Pronto macchina"

Per la propria sicurezza e quella di terzi attenersi scrupolosamente alle “Norme di sicurezza” riportate nel cap. 3.

4.1 Imballaggio L’imballaggio originale è stato progettato e realizzato per proteggere la macchina durante la spedizione. Si consiglia di conservarlo per un eventuale trasporto futuro.

4.2 Avvertenze d'installazione Prima di installare la macchina, attenersi alle seguenti prescrizioni di sicurezza: • sistemare la macchina in un luogo sicuro; • accertarsi che i bambini non abbiano la possibilità di giocare con la macchina; • evitare che la macchina venga collocata su superfici molto calde o vicino a fiamme libere. La macchina per caffè è ora pronta per essere collegata alla rete elettrica. Nota: si consiglia di lavare i componenti prima del loro primo utilizzo e/o dopo un periodo d'inutilizzo.

4.3 Collegamento della macchina La corrente elettrica può essere pericolosa! Di conseguenza, attenersi sempre scrupolosamente alle norme di sicurezza. Non usare mai cavi difettosi! I cavi e le spine difettosi devono essere sostituiti immediatamente da Centri di Assistenza Autorizzati. La tensione dell’apparecchio è stata impostata in fabbrica. Verificare che la tensione della rete corrisponda alle indicazioni riportate sulla targhetta d’identificazione posta sul fondo dell’apparecchio. •

Inserire la spina in una presa di corrente a parete di tensione adeguata.

4.4 Serbatoio acqua • • •

non superare il livello (MAX) riportato sul serbatoio.

(Fig.1A) - Rimuovere il coperchio del serbatoio dell'acqua (2) sollevandolo. (Fig.1B) - Estrarre il serbatoio dell’acqua (5). (Fig.2) - Sciacquarlo e riempirlo con acqua fresca potabile;

Immettere nel serbatoio sempre e soltanto acqua fresca potabile non gassata. Acqua calda nonché altri liquidi possono danneggiare il serbatoio. Non mettere in funzione la macchina senza acqua: accer tarsi che ve ne sia a sufficienza all’interno del serbatoio. •

(Fig.3A) - Inserire il serbatoio assicurandosi di riposizionalo correttamente nella sua sede e riposizionare il coperchio (2).

Assicurarsi che il serbatoio sia ben inserito nella macchina premendolo accuratamente fino a battuta (DEVE ESSERE COMPLETAMENTE VISIBILE IL RIFERIMENTO DELLA FIG.3B ) per evitare fuoriuscite di acqua dal fondo.

4.5 Caricamento del circuito All'inizio, dopo aver erogato vapore o dopo aver terminato l'acqua nel serbatoio, il circuito della macchina deve essere ricaricato. • Premere il pulsante ON/OFF (11); il led (18) si accende ad indicare che la macchina è accesa. • (Fig.4) - Inserire un contenitore sotto al tubo vapore (pannarello). • Aprire il pomello (3) “acqua calda/vapore” ruotandolo in senso antiorario. • (Fig.5) - Portare il pomello di selezione (17) nella posizione " ". • Attendere che dal tubo vapore (pannarello) fuoriesca un getto regolare d'acqua. • (Fig.5) - Portare il pomello di selezione (17) nella posizione " ". • Chiudere il pomello (3) “acqua calda/vapore” ruotandolo in senso orario. Rimuovere il contenitore.

4.6 Primo utilizzo o dopo un periodo di inutilizzo Questa semplice operazione vi assicura un'erogazione ottimale e deve essere eseguita: - al primo avvio; - quando la macchina rimane inutilizzata per lungo tempo (per più di 2 settimane). L’acqua erogata deve essere vuotata in un apposito scarico e non può essere utilizzata per l’alimentazione. Se il contenitore si riempie, durante il

(Fig.2) - Risciacquare il serbatoio e riempirlo con acqua fresca potabile. (Fig.4) - Sistemare un contenitore sotto al tubo vapore (pannarello). Aprire il rubinetto (3) ruotandolo in senso antiorario. (Fig.5) - Portare il pomello di selezione (17) nella posizione " ". Erogare tutto il contenuto del serbatoio dell’acqua dal tubo vapore/acqua calda (pannarello); per terminare l'erogazione portare il pomello di selezione (17) nella posizione " " e chiudere il rubinetto (3) ruotandolo in senso orario. (Fig.2) - Riempire il serbatoio con acqua fresca potabile. (Fig.13-14) - Inserire dal basso il portafiltro nel gruppo erogazione (8) e ruotarlo da sinistra verso destra fino al suo bloccaggio. (Fig.15) - Inserire un contenitore adeguato sotto al portafiltro. (Fig.16) - Ruotare il pomello di selezione (17) nella posizione " " ed erogare tutta l’acqua presente nel serbatoio. (Fig.17) - Prima di terminare l'acqua completamente, fermare l’erogazione portando il pomello di selezione (17) nella posizione " ". Riempire nuovamente il serbatoio ed attendere che il led di “pronto macchina” (20) si accenda. (Fig.19) - Rimuovere il portafiltro dal gruppo ruotandolo da destra verso sinistra e sciacquarlo con acqua fresca potabile.

La macchina ora è pronta; per i dettagli di funzionamento per l’erogazione del caffè e del vapore si rimanda ai capitoli relativi.

EROGAZIONE DEL CAFFÈ

Attenzione! Durante l’erogazione del caffè è vietato disinserire il portafiltro pressurizzato ruotandolo manualmente in senso orario. Pericolo d’ustioni. • • • •

Durante questa operazione, il led (20) "pronto macchina" può accendersi e spegnersi; tale funzionamento deve essere considerato normale e non un’anomalia. Assicurarsi, prima dell’uso, che il pomello (3) acqua calda/ vapore sia chiuso e che il serbatoio acqua della macchina contenga una quantità d'acqua sufficiente. Premere il pulsante ON/OFF (11); il led (18) si accende ad indicare che la macchina è accesa. Attendere che il led (20) "pronto macchina" si accenda, ora la macchina è pronta per l’erogazione del caffè.

Gli accessori per l'erogazione del caffè sono riposti in una sede studiata appositamente per rendere queste operazioni semplici ed immediate. Per il misurino per il caffè macinato e/o i filtri necessari, sollevare il coperchio (2) e prelevare quanto desiderato (Fig.35 e Fig.36) Se dopo aver posizionato il pomello di selezione (17) nella posizione " " NON esce caffè, portare il pomello di selezione (17) nella posizione " " e consultare la tabella "Risoluzione problemi" prima di rimuovere il portafiltro.

(Fig.7) - Inserire il filtro (14) nel portafiltro pressurizzato (12); al primo utilizzo il filtro è già inserito. (Fig.13) - Inserire dal basso il portafiltro nel gruppo erogazione (8). (Fig.14) - Ruotare il portafiltro da sinistra verso destra fino al suo bloccaggio. Lasciare la presa dal manico del portafiltro pressurizzato. Un sistema automatico riporta ora leggermente il manico verso sinistra. Questo movimento garantisce il perfetto funzionamento del portafiltro pressurizzato. (Fig.16) - Preriscaldare il portafiltro pressurizzato portando il pomello di selezione (17) nella posizione " "; l’acqua comincerà ad uscire dal portafiltro pressurizzato (questa operazione si rende necessaria solo per il primo caffè). (Fig.17) -Dopo aver fatto scorrere 50cc di acqua, portare il pomello di selezione (17) nella posizione " " per fermare l’erogazione. (Fig.19) - Togliere il portafiltro dalla macchina ruotandolo da destra verso sinistra e vuotare l’acqua residua. Con lo speciale filtro (14) di cui è dotata la macchina, non occorre cambiare filtro per ottenere uno o due caffè. (Fig.35) - Prelevare il misurino dalla macchina. (Fig.8) - Versare 1-1,5 misurini per il caffè singolo o 2 misurini rasi per il caffè doppio; pulire il bordo del portafiltro dai residui di caffè. (Fig.13) - Inserire dal basso il portafiltro (12) nel gruppo erogazione (8). (Fig.14) - Ruotare il portafiltro da sinistra verso destra fino al suo bloccaggio. (Fig.15) - Prelevare 1 o 2 tazzine preriscaldate e posizionarle sotto al portafiltro pressurizzato; verificare che siano correttamente sistemate sotto ai fori di uscita caffè. (Fig.14) - Ruotare il pomello di selezione (17) nella posizione " ". (Fig.17) - Quando è stata raggiunta la quantità di caffè desiderata, ruotare il pomello di selezione (17) nella posizione " " per fermare l’erogazione del caffè. Al termine dell’erogazione attendere qualche secondo; prelevare le

ciclo, fermare l’erogazione e vuotarlo prima di riprendere l’operazione.

tazzine con il caffè (Fig.18). (Fig.19) - Al termine dell’erogazione attendere qualche secondo, estrarre il portafiltro pressurizzato e vuotarlo dai fondi residui.

Nota: nel portafiltro rimane una piccola quantità di acqua; questo è normale ed è dovuto alle caratteristiche del portafiltro. • Nota importante: Il filtro (14) deve essere mantenuto pulito per garantire un perfetto risultato. Lavare giornalmente a fine utilizzo.

5.2 Con caffè in cialde Nota importante: questa funzione è disponibile solo sui modelli Focus, Class e Stainless Steel. • • • • •

(Fig.9) - Togliere, utilizzando un cucchiaino da caffè, il filtro per caffè macinato (14) dal portafiltro pressurizzato (12). (Fig.10) - Inserire, nel portafiltro pressurizzato (12), l'adattatore per cialde (15), con la parte bombata rivolta verso il basso. (Fig.11) - Dopo, inserire il filtro per cialde (16) nel portafiltro pressurizzato (12). (Fig.13) - Inserire dal basso il portafiltro pressurizzato nel gruppo erogazione (8). (Fig.14) - Ruotare il portafiltro da sinistra verso destra fino al suo bloccaggio. Lasciare la presa dal manico del portafiltro pressurizzato. Un sistema automatico riporta ora leggermente il manico verso sinistra. Questo movimento garantisce il perfetto funzionamento del portafiltro pressurizzato. (Fig.16) - Preriscaldare il portafiltro pressurizzato portando il pomello di selezione (17) nella posizione " "; l’acqua comincerà ad uscire dal portafiltro pressurizzato (questa operazione si rende necessaria solo per il primo caffè). (Fig.17) -Dopo aver fatto scorrere 50cc di acqua, portare il pomello di selezione (17) nella posizione " " per fermare l’erogazione. (Fig.19) - Togliere il portafiltro pressurizzato dalla macchina ruotandolo da destra verso sinistra e vuotare l’acqua residua. (Fig.12) - Inserire la cialda nel portafiltro; assicurarsi che la carta della cialda non fuoriesca dal portafiltro. (Fig.13) - Inserire dal basso il portafiltro pressurizzato nel gruppo erogazione (8). (Fig.14) - Ruotare il portafiltro da sinistra verso destra fino al suo bloccaggio.

Prelevare 1 tazzina preriscaldata e posizionarla sotto al portafiltro; verificare che sia correttamente sistemata sotto ai fori d'uscita caffè. (Fig.16) - Ruotare il pomello di selezione (17) nella posizione " ". (Fig.17) - Quando è stata raggiunta la quantità di caffè desiderata, ruotare il pomello di selezione (17) nella posizione " " per fermare l’erogazione del caffè; prelevare la tazzina con il caffè. (Fig.19) - Al termine dell’erogazione attendere qualche secondo, estrarre il portafiltro e smaltire la cialda utilizzata.

Nota importante: Il filtro (16) e l'adattatore (15) devono essere mantenuti puliti per garantire un perfetto risultato. Lavare giornalmente a fine utilizzo.

SCELTA DEL TIPO DI CAFFÈ - CONSIGLI In linea di massima si possono utilizzare tutti i tipi di caffè esistenti in commercio. Tuttavia, il caffè è un prodotto naturale ed il suo gusto cambia in funzione dell’origine e della miscela; è preferibile quindi provarne vari tipi, al fine di trovare quello che meglio si addice ai gusti personali. Per migliori risultati si consiglia comunque di utilizzare miscele espressamente preparate per macchine espresso. Il caffè dovrebbe sempre fuoriuscire regolarmente dal portafiltro pressurizzato senza gocciolare. La velocità di fuoriuscita del caffè può essere modificata cambiando leggermente la dose del caffè nel filtro e/o utilizzando caffè con un grado di macinatura differente. Per un miglior risultato in tazza e per facilità di pulizia e preparazione, Saeco consiglia l'utilizzo di caffè in cialde monodose contrassegnate dal marchio ESE.

Nota: il kit Cialde ESE è presente solo sui modelli Focus, Class e Stainless Steel PRIMA DI ESEGUIRE QUALSIASI OPERAZIONE RELATIVA ALL’EROGAZIONE DEL VAPORE O DELL’ACQUA CALDA VERIFICARE CHE IL TUBO VAPORE (PANNARELLO) SIA ORIENTATO SOPRA LA VASCA RECUPERO ACQUA.

ACQUA CALDA Pericolo di scottature! All’inizio dell’erogazione possono verificarsi brevi spruzzi di acqua calda. Il tubo d’erogazione può raggiungere temperature elevate: evitare di toccarlo direttamente con le mani. • • • • • • • •

Durante questa operazione, il led (20) "pronto macchina" può accendersi e spegnersi; tale funzionamento deve essere considerato normale e non un'anomalia. Assicurarsi, prima dell'uso, che il pomello (3) acqua calda/ vapore sia chiuso e che il serbatoio acqua della macchina contenga una quantità d'acqua sufficiente. Premere il pulsante ON/OFF (11); il led rosso (18) si accende ad indicare che la macchina è accesa. Attendere che il led (20) "pronto macchina" si accenda; ora la macchina è pronta. (Fig.21) - Sistemare un contenitore o un bicchiere da tè sotto al tubo vapore (pannarello). (Fig.21) - Aprire il pomello (3) ruotandolo in senso antiorario. (Fig.22) - Portare il pomello di selezione (17) nella posizione " ". (Fig.23) - Quando è stata prelevata la quantità desiderata di acqua calda, portare il pomello di selezione (17) nella posizione " ". (Fig.24) - Chiudere il pomello (3) ruotandolo in senso orario. Prelevare il contenitore con l'acqua calda.

Per garantire un miglior risultato utilizzare latte freddo •

VAPORE / CAPPUCCINO Pericolo di scottature! All’inizio dell’erogazione possono verificarsi brevi spruzzi di acqua calda. Il tubo d’erogazione può raggiungere temperature elevate: evitare di toccarlo direttamente con le mani.

Attenzione! Non erogare caffè quando è selezionata la funzione vapore perchè la temperatura è troppo alta e c’è il rischio di ustioni. Attenzione! Durante l’erogazione del vapore è vietato disinserire il portafiltro (se inserito) ruotandolo manualmente in senso orario. Pericolo di ustioni! Il portafiltro può essere disinserito solo dopo aver riportato il pomello di selezione (17) nella posizione " " ed aver raffreddato la macchina con la procedura descritta nel par.4.5. •

Durante questa operazione, il led (20) "pronto macchina" può accendersi e spegnersi; tale funzionamento deve essere considerato normale e non un'anomalia.

(Fig.28) - Immergere il tubo vapore nel latte e aprire il pomello (3) ruotandolo in senso antiorario; far ruotare lentamente il recipiente contenente il latte, dal basso verso l’alto per rendere uniforme il riscaldamento. Si consiglia un'erogazione massima di 60 secondi.

Assicurarsi, prima dell'uso, che il pomello (3) acqua calda/ vapore sia chiuso e che il serbatoio acqua della macchina contenga una quantità d'acqua sufficiente. Premere il pulsante ON/OFF (11); il led (18) si accende ad indicare che la macchina è accesa. Attendere che il led (20) "pronto macchina" si accenda. (Fig.25) - Portare il pomello di selezione (17) nella posizione " "; il led (20) si spegne. Attendere che il led (19) si accenda; a questo punto la macchina è pronta per l’erogazione del vapore. (Fig.26) - Inserire un contenitore sotto al tubo vapore. (Fig.26) - Aprire il pomello (3) per qualche istante, in modo da far uscire l’acqua residua dal tubo vapore (pannarello); in breve tempo comincerà ad uscire solo vapore. (Fig.27) - Chiudere il pomello (3) e togliere il contenitore. Riempire con latte freddo 1/3 del contenitore che si desidera utilizzare per preparare il cappuccino.

Al termine, chiudere il pomello (3) ruotandolo in senso orario; prelevare la tazza con il latte montato. (Fig.30) - Portare il pomello di selezione (17) nella posizione " ". Se entrambi i led " " e " "sono accesi, la macchina ha una temperatura troppo elevata per l'erogazione del caffè. Procedere con il caricamento del circuito descritto nel par.4.5 per rendere operativa la macchina. Nota: la macchina è operativa quando il led "pronto macchina" è acceso in modo fisso.

Nota bene: se non si riesce ad erogare un cappuccino come descritto, si deve ricaricare il circuito come descritto nel par. 4.5 e successivamente ripetere le operazioni. Lo stesso sistema può essere utilizzato per il riscaldamento di altre bevande. •

Pulire, dopo questa operazione il tubo vapore con un panno umido.

RISPARMIO ENERGIA La macchina è dotata di funzione di spegnimento automatico per il risparmio energetico. Per riavviare la macchina è sufficiente premere il pulsante ON/ OFF (11); si accende il led (18) "macchina accesa". Attendere che il led (20) "pronto macchina" si accenda.

PULIZIA La manutenzione e la pulizia possono essere effettuate soltanto quando la macchina è fredda e scollegata dalla rete elettrica. • Non immergere la macchina nell’acqua e non inserire i componenti nella lavastoviglie. • Non utilizzare alcol etilico, solventi e/o agenti chimici aggressivi. • Si consiglia di pulire quotidianamente il serbatoio dell’acqua e di riempirlo con acqua fresca. • (Fig.31-33) - Giornalmente, dopo aver riscaldato il latte, smontare la parte esterna del pannarello e lavarla con acqua potabile fresca. • (Fig.31-32-33) - Settimanalmente si deve pulire il tubo vapore. Per eseguire questa operazione, si deve: - rimuovere la parte esterna del pannarello (per la regolare pulizia); - sfilare la parte superiore del pannarello dal tubo vapore; - lavare la parte superiore del pannarello con acqua fresca potabile; - lavare il tubo vapore con un panno umido e rimuovere eventuali residui di latte; - riposizionare la parte superiore nel tubo vapore (assicurarsi che sia completamente inserita); Rimontare la parte esterna del pannarello. • (Fig.34) - Giornalmente vuotare e lavare la vasca raccogli gocce. • Per la pulizia dell’apparecchio utilizzare un panno morbido inumidito d'acqua. • (Fig.20) - Per la pulizia del portafiltro pressurizzato procedere come segue: - (Fig.9) - estrarre il filtro, lavarlo con cura con acqua calda. - estrarre l'adattatore (se presente), lavarlo con cura con acqua calda. - lavare l’interno del portafiltro pressurizzato. • Non asciugare la macchina e/o i suoi componenti utilizzando un forno a microonde e/o un forno convenzionale. • (Fig.35-36) - Settimanalmente pulire la sede per gli accessori con un panno umido per rimuovere eventuali residui di caffè o polvere in genere. Nota: non lavare il portafiltro pressurizzato nella lavastoviglie.

DECALCIFICA ZIONE La formazione di calcare avviene con l’uso dell’apparecchio; la decalcificazione è necessaria ogni 1-2 mesi di utilizzo della macchina e/o quando si osserva una riduzione della portata dell’acqua. Usare esclusivamente il prodotto decalcificante Saeco. Quanto indicato nel manuale di uso e manutenzione ha priorità rispetto alle indicazioni riportate su accessori e/o materiali d’uso venduti separatamente, laddove sussista un conflitto. Usare il prodotto decalcificante Saeco (Fig.B). E' stato formulato specificatamente per mantenere al meglio la performance e la funzionalità della macchina per tutta la sua vita, nonchè per evitare, se correttamente usato, ogni alterazione del prodotto erogato. prima d’iniziare il ciclo di decalcificazione assicurarsi che: SIA STATO RIMOSSO IL FILTRO ACQUA se utilizzato. Non bere la soluzione decalcificante e i prodotti erogati fino al completamento del ciclo. Non utilizzare in nessun caso l’aceto come decalcificante. 1 (Fig.13-14) - Inserire dal basso il portafiltro nel gruppo erogazione (8) e ruotarlo da sinistra verso destra fino al suo bloccaggio. 2 (Fig.1B) - Rimuovere e svuotare il serbatoio dell’acqua. 3 (Fig.2) - Versare METÀ del contenuto della bottiglia di decalcificante concentrato Saeco nel serbatoio dell’acqua dell’apparecchio e riempire con acqua fresca potabile fino al livello MAX. 4 Accendere la macchina premendo il pulsante ON/OFF (11); il led (18) si accende. (Fig.21) - Prelevare (come descritto nel capitolo 7 del manuale), dal tubo vapore/acqua calda, 2 tazze (circa 150 ml. ciascuna) di acqua; dopodichè spegnere la macchina tramite il pulsante ON/OFF (11); il led (18) si spegne 5 Lasciare agire il decalcificante circa 15-20 minuti con la macchina spenta. 6 Accendere la macchina premendo il pulsante ON/OFF (11). (Fig.21) - Prelevare (come descritto nel capitolo 7 del manuale) dal tubo vapore/acqua calda 2 tazze (circa 150 ml ciascuna) di acqua. Successivamente spegnere la macchina tramite il pulsante ON/OFF (11) e lasciarla spenta per 3 minuti. 7 Ripetere le operazioni descritte al punto 6 fino al completo svuotamento del serbatoio dell’acqua. 8 (Fig.2) - Risciacquare il serbatoio con acqua fresca potabile e riempirlo completamente. 9 Inserire un contenitore sotto al portafiltro. 10 Accendere la macchina premendo il pulsante ON/OFF (11); ruotare il pomello di selezione (17) nella posizione " " e tramite il portafiltro, prelevare l’intero contenuto

Il ciclo di decalcificazione è cosi concluso. (Fig.2) - Riempire nuovamente il serbatoio con acqua fresca. Se necessario effettuare il caricamento del circuito come descritto nel par. 4.5. La soluzione decalcificante deve essere smaltita secondo quanto previsto dal costruttore e/o dalle norme vigenti nel Paese d’utilizzo.

SMALTIMENTO INFORMAZIONE AGLI UTENTI: ai sensi dell’art. 13 del Decreto Legislativo 25 luglio 2005, n. 151"Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti"

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative previste dalla normativa vigente.

del serbatoio. Per fermare l’erogazione portare il pomello di selezione (17) nella posizione " ". (Fig.2) - Riempire nuovamente il serbatoio con acqua fresca. (Fig.21) - Posizionare un contenitore capiente sotto al tubo vapore (pannarello). Aprire il rubinetto di erogazione dell’acqua (3) ruotandolo in senso anti orario. (Fig.22) - Ruotare il pomello di selezione (17) nella posizione " " e prelevare l’intero contenuto del serbatoio tramite il tubo vapore/acqua calda. (Fig.23) - Dopo aver finito il prelievo di acqua, per fermare l’erogazione portare il pomello di selezione (17) nella posizione " ". (Fig.24) - Chiudere il rubinetto erogazione acqua (3) ruotando in senso orario. Ripetere un’altra volta le operazioni dal punto (8) per un totale di 4 serbatoi. (Fig.19) - Rimuovere il portafiltro dal gruppo ruotandolo da destra verso sinistra e sciacquarlo con acqua fresca potabile.

RISOLUZIONE PROBLEMI Guasto

La macchina non si accende.

Macchina non collegata alla rete elettrica. Collegare la macchina alla rete elettrica.

La macchine si spegne mentre É stato attivato il risparmio energia. eroga caffè o acqua calda.

Premere il pulsante ON/OFF (11) per accendere la macchina e riavviare l'erogazione.

La pompa è molto rumorosa.

Rabboccare con acqua e ricaricare il circuito (par. 4.5)

Manca acqua nel serbatoio

Non esce caffè dopo aver posizionato il pomello di selezione Portafiltro otturato. (17) nella posizione " ".

Riportare il pomello di selezione (17) nella posizione " ". Spegnere la macchina ed attendere che si raffreddi (circa 1 ora). Successivamente rimuovere e lavare bene il portafiltro. Se il problema si presenta nuovamente contattare il centro assistenza.

Il led (20) "pronto macchina" era spento quando è stato portato il pomello di sele- Attendere che il led (20) si accenda. zione (17) nella posizione " ". Il caffè é troppo freddo.

Portafiltro non inserito per il preriscaldaPreriscaldare il portafiltro. mento (cap. 5). Tazzine fredde.

Preriscadare le tazzine con acqua calda.

Latte non adatto: latte in polvere, latte Utilizzare latte intero. Non si forma la schiuma del magro. latte. Pannarello sporco. Pulire il pannarello come descritto nel Cap.10. Non si riesce a preparare un cappuccino. Ricaricare il circuito (par. 4.5) e ripetere le operazioNon è più presente vapore nella caldaia. ni descritte nel Cap.8. Troppo poco caffè nel portafiltro.

Aggiungere il caffè (cap. 5).

Macinatura troppo grossa.

Usare una miscela diversa (cap.6).

Il caffè sgorga troppo veloceCaffè vecchio o non adatto. mente, non si forma la crema.

Usare una miscela diversa (cap.6).

Cialda vecchia o non adatta.

Cambiare la cialda utilizzata.

Manca un componente nel portafiltro.

Verificare che tutti i componenti siano presenti e correttamente montati.

Il caffè non sgorga o sgorga solo a gocce.

Rabboccare con acqua e ricaricare il circuito (par. 4.5)

Macinatura troppo fine.

Usare una miscela diversa (cap.6).

Caffè premuto nel portafiltro.

Smuovere il caffè macinato.

Troppo caffè nel portafiltro.

Ridurre la quantità di caffè nel portafiltro.

Chiudere il pomello (3).

Macchina calcificata.

Decalcificare la macchina (cap.10).

Filtro nel portafiltro otturato.

Pulire il filtro (cap.9).

Cambiare il tipo di cialda.

Portafiltro inserito male nel gruppo eroInserire correttamente il portafiltro (cap.5). gazione caffè. Bordo superiore del portafiltro sporco.

Pulire il bordo del portafiltro.

Cialda inserita in modo errato.

Inserire correttamente la cialda facendo in modo che non esca dal portafiltro.

Troppo caffè nel portafiltro.

Ridurre la quantità di caffè utilizzando il misurino.

Il caffè sgorga dai bordi.

Per i guasti non contemplati dalla suddetta tabella o in caso che i rimedi suggeriti non li risolvano, rivolgersi ad un centro assistenza.
