MANUALE UTENTE 5006 Reer

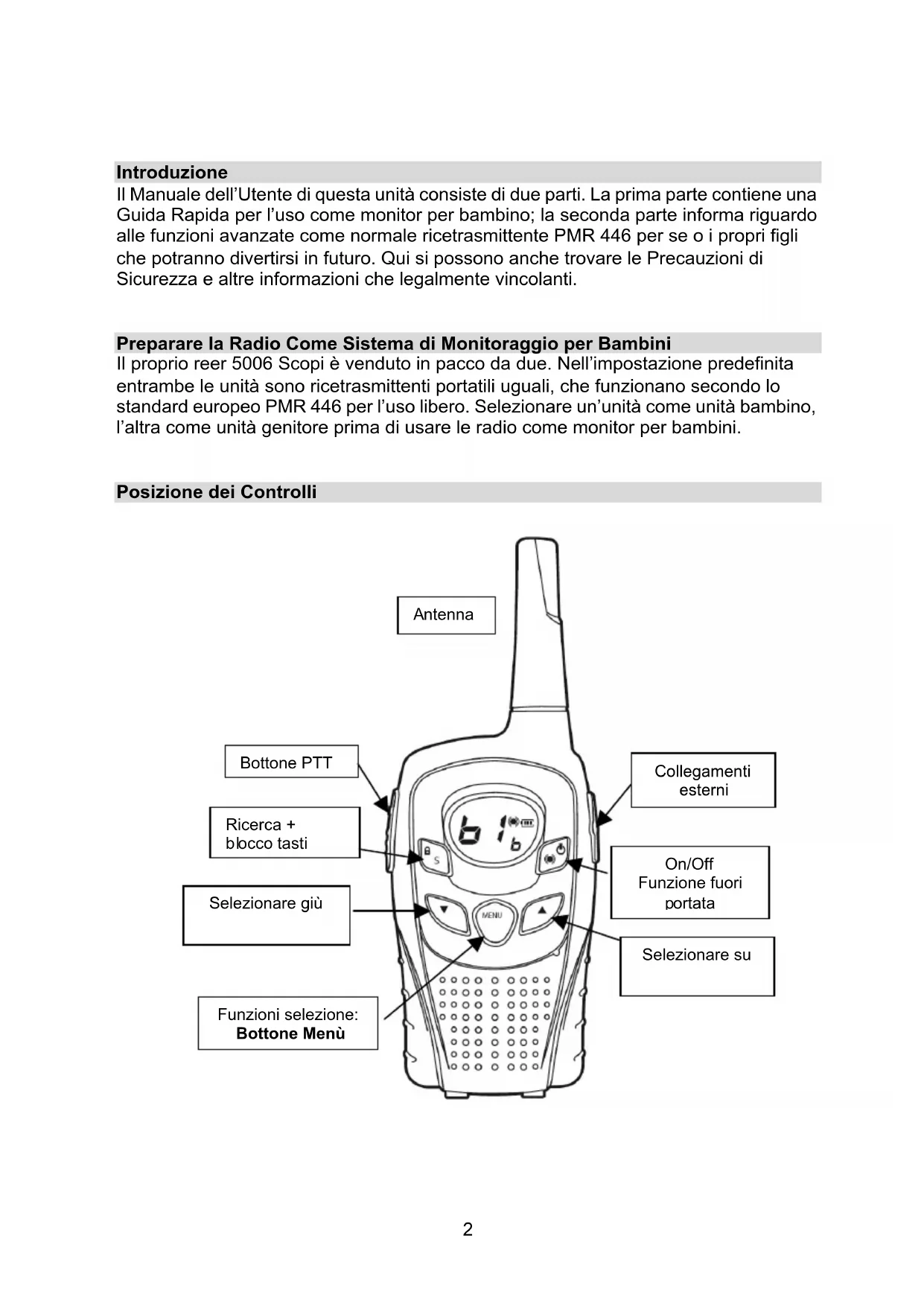

Il Manuale dell'Utente di questa unità consiste di due parti. La prima parte contiene una Guida Rapida per l'uso come monitor per bambino; la seconda parte informa riguardo alle funzioni avanzate come normale ricetrasmittente PMR 446 per se o i propri figli che potranno divertirs in futuro. Qui si possonoanche trovare le Precauzioni di Sicurezza e altre informazioni che legalmente vincolanti.

Preparare la Radio Come Sistema di Monitoraggio per Bambini

Il proprio reer 5006 Scopi è venduto in pacco da due. Nell'impostazione predefinita entrambé le unità sono ricetrasmittenti portatili uguali, che funzionano secondo lo standard europeo PMR 446 per l'uso libero. Selezionare un'unità come unità bambino, l'altra come unità genitore prima di usare le radio come monitor per bambini.

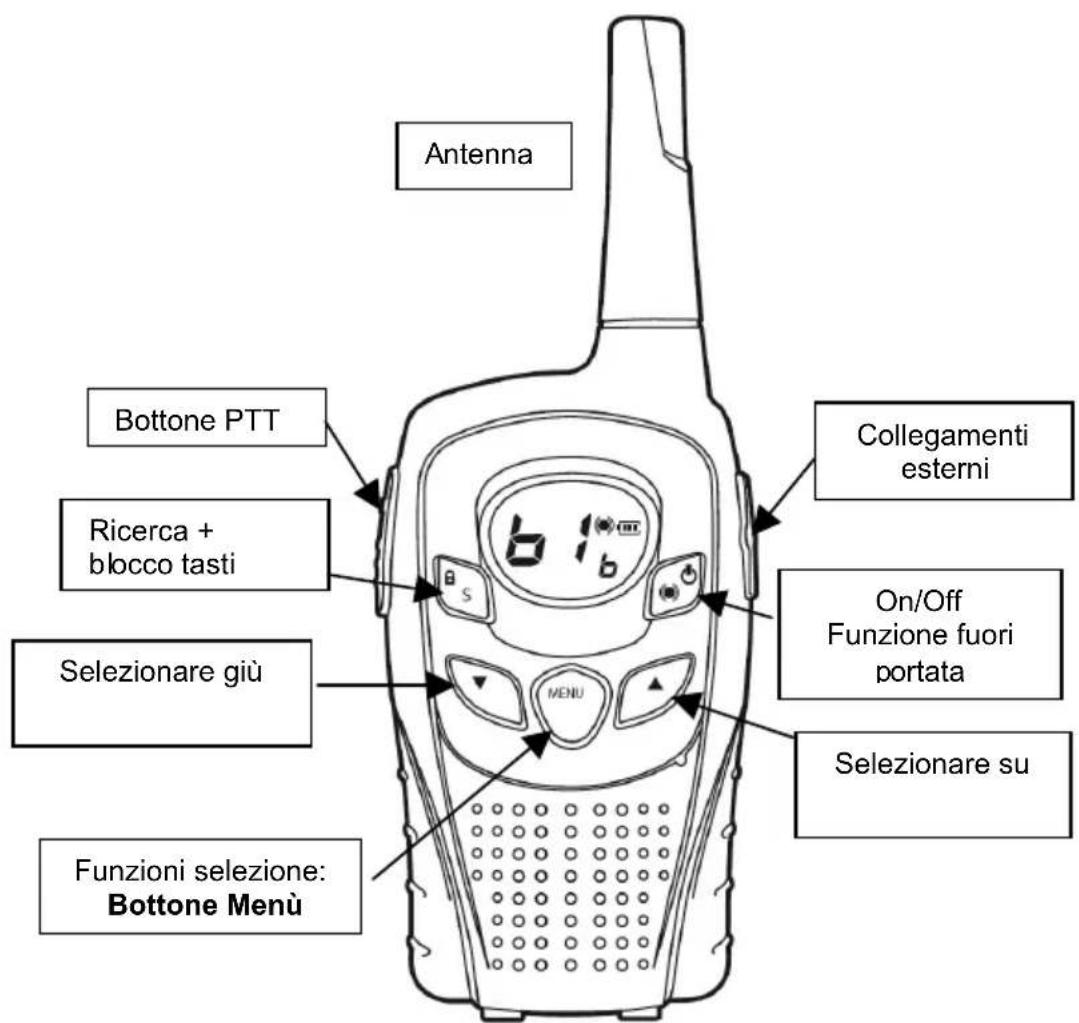

Posizione dei Controlli

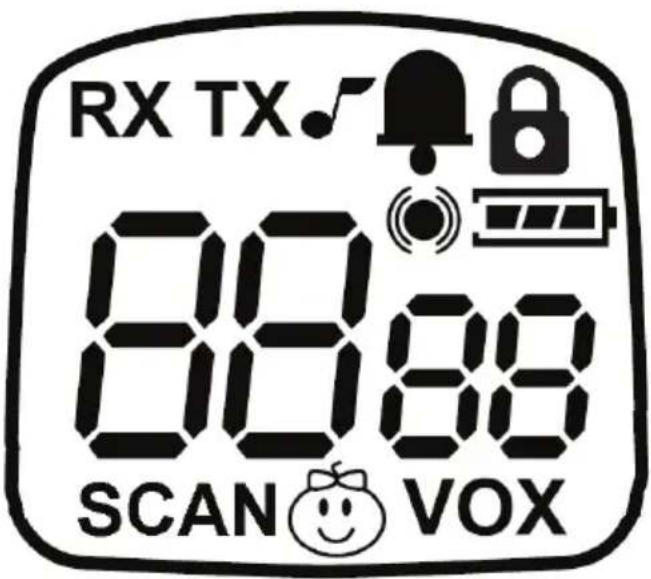

lcone e Termini

RX Ricezione: ascoltaretramite l'altoparlante

TX Trasmissione: bottone PTTiene premuto o l'unità trasmette in modo VOX (voce)

SCAN Auto scansione: unità scansiona i canali uno ad uno

VOX Modo VOX (voce) attivo: unità trasmette automaticamente (senza premere PTT) quando rileva un suono

Toni tasti sono attivati

Funzione fuori portata è attivata (automaticamente AU , manualmente Pb , o entrambe)

Blocco tasti è attenuato

Bip conferma (breve bip après la trasmissione) è attenuato (solo in modo ricetrasmittente PMR 446)

Indicatore livello batteria: 3 barre = piano, 1 barra = quasi scarica (controllare durante o subito dopo la trasmissione!)

Icona Bambino: appeare nel modo babysitter sua sull'unita bambino che quella genitore. Non appeare nel modo ricetrasmittente PMR 446.

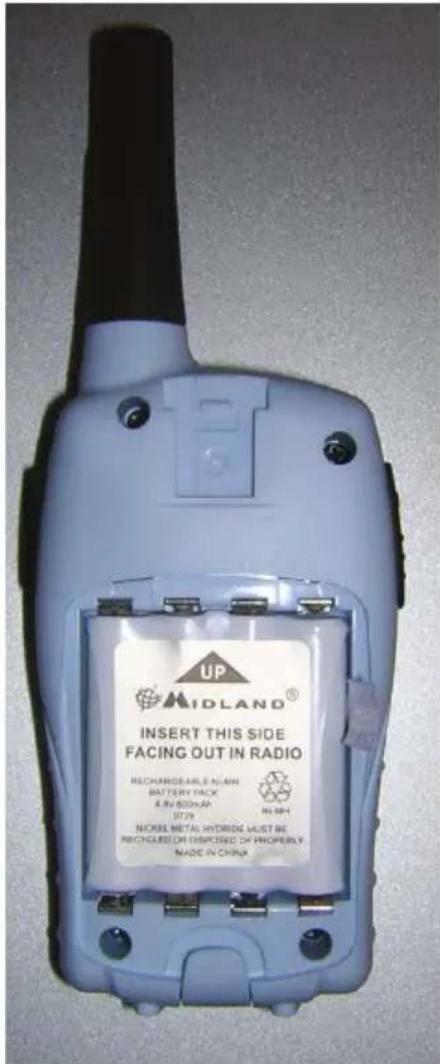

Capitolo 1: Funzione Monitor Bambino Prepare l'unità - Inserire la batteria

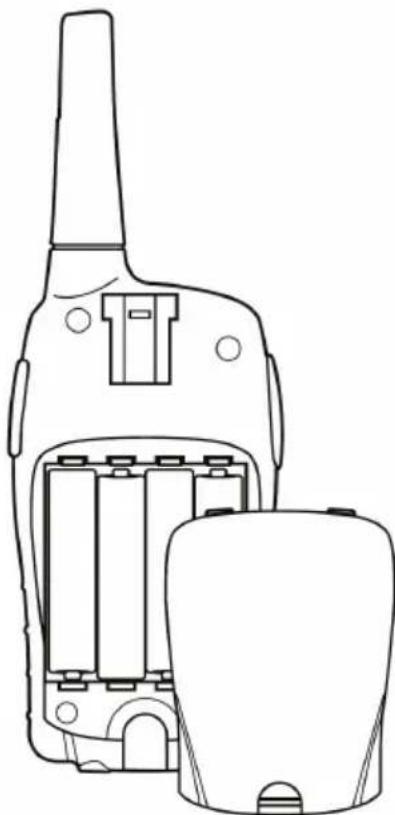

Togliere la clip da cintura (tirare la molla e toglierla dall'alto) e aprire il comparto batterie.

Inserire un pacco batteria in dotazione in ciascuna unità (confezionate separatamente).

La freccia sul pacco batteria indica la direzione in cui inserirlo:

La freccia在哪 l'alto e la stampa deve essere leggibile dopo l'insertimento come migliorato in figura.

Collegare uno degli adattatori con la stazione base e collegarla ad una presa da parete da 230V.

Caricare l'unità per parecchie ore (le nuove batterie sono caricate solo in parte alla fabbrica).

In alternatively, inserire batterie alcaline AAA in commercio (4 unità) o 4 batterie Ni-MH ricaricabili.

NON caricare le batterie alcaline, maiMETTRE la ricetrasmittente nel caricatore quando si usano le batterie. Non mescolare batterie ricaricabili e normali!

Osservare la polarità stampata dentro il comparto batterie.

Prepare come Monitor Bambino

Serve solo un semplice passo di programmazione dopo aver inserito e caricato il pacco batteria per determinare quale unità funzionera come unità bambino e quale come unità genitore.

• Accendere un'unità (premere il bottone On/Off per 3 sec).
• Premere il bottone MENU due volte.

ll display mostra Iicona bambino e OF.

• Premere / sull'unità bambino per selezionare b , sull'altra unità selezionare P (= genitori).
• Premere brevamente il bottone PTT per confirmare, o attendere semplicamente per alcuni secondi.

Il setup babysitter è completato.

Ora il display在哪的可以播放动画，比如：
Oralocal centro in basso.

Questa impostazione include gli l'impostazione più elevate di sensibilità per l'unità bambino, il controllo automatico fuori portata tra unità bambino e genitore, la possibilità di provare la portata e di parlare al bambino.

Cos'Altro Si Può Impostare?

Volume

• Premere / per impostare il volume.

Il display在哪 l'impostazione del volume in passi tra LE 00 e LE 09.

L'impostazione del volume è importante se si vuole parlare al bambino. Impostare il livello del volume su LE 00 per togliere l'audio all'unità bambino in qualsiasi momento.

Impostare il livello del volume per l'unità genitore al livello desiderato.

Allarme sul Display

L'unità genitore con altoparlante spento (impostata su LE 00) si accende ancora per migliorare che l'unità bambino sta comunicando.

La luce di sfondo del display si accende per circa 5 secondi con qualsiasi allarme.

Numero Canale

Il numero del canale deve essere lo stesso per entrambhe le unità.

Ci sono 9 impostazioni possibili, per l'unità bambino da b 1 a b 9 per l'unità genitore P 1 a P9.

Da 1 a 9 sono le combinazioni di canali programmate in fabbrica tra I canali radio PMR 446 e la codifica CTCSS. I numero sono validi sostanto per quello tipo di ricetrasmittente e non c'è communicatesione con altri monitor per bambini!

Impostazione Canale

Premere brevamente il bottone MENU una volta. Il canale impostato lampeggerà.
- Premere / per selezionare una diversa impostazione.
- Premere il bottone PTT per confermare o semplicamente attendere alcuni secondi.

Impostare la Sensibilità del Monitor Bambino

Si possono impostare 4 livelli di sensibilità dell'unità bambino. Nell'installazione iniziale l'unità è impostata al livello 4

Premere brevamente il bottone MENU tre volte per accedere al menu VOX.

Il display在哪 l'impostazione di sensibilità come un numero sulla destra (tra 1 e 4).

Premere / per selezionare un livello tra 1e4.

1 impostazione per una distanza maggiore alla culla del bambino
2 impostazione sensibilità media
3 impostazione sensibilità Bassa
4 impostazione sensibilità più alta (impostazione predefinita) con funzione aggintiva di risposta

Raccomandiamo il livello 4 come posizione iniziale. Se il bambino piange per un periodo maggiore sonozza interruzioni, si potrebbe voler parlare col bambino per calmarlo. Percio impostare l'unità bambino al livello 4 per permettere che dopo 20 secondi di trasmissione si possa rispondere per 10 secondi.

• Usare questi 10 secondi per parlare al bambino e calmarlo.
• Premere sempliciente il bottone PTT sull'unità genitore e parlare al proprio bambino.

Finché il bambino è tranquillo si può parlare dall'unità genitore in qualsiasi momento (se il volume dell'unità bambino non è impostato su 00).

Funzione Fuori Portata Automatica

La funzione fuori portata automatica viene attivata automaticamente nel modo babysitter e non necessita di ulteriori impostazioni!

La funzione fuori portata automatica controlling ogni 60 secondi se le unità bambino e genitore stanno comunicando. L'unità genitore invia un "impulso di ricerca", al quale l'unità bambino risponde. Se non c'é risposta per più di 2 minuti, alla entrambe le unità non stanno più comunicando. Ciò può essere dovuto ad un punto morto, le batterie dell'altra unità sono scariche o l'unità è spenta.

Durante la comunicazione l'icona viene molto costamente. L'icona lampeggia se la comunicazioneiene interrotta e l'eventoiene molto ostrato otticamente sull'unità genitore come OU e si possono sentire 5 toni bip.

Dopo 2 minuti l'icona viene molto restrata di nuovo costamente se un'unità cambia la propria posizione ed è di nuovo entro la portata dell'altra unità.

La funzione fuori portata puòanche venire disattivata.

• Premere il bottone MENU quattro volte.

Il display在哪，secondo l'impostazioneprecedente，AU,PboppureOF.

• Premere per selezionare:

±bPb funzione fuori portata su richiesta (= Premere bottone)

AU funzione automatica attivata

OF funzione automatica disattivata

Test Fuori Portata Manuale

Indipendentemente dal controllo fuori portata automatico dell'altra unità si può essere un teste fuori portata manuale. Questo test èanche disponibile con la funzione fuori portata disattivata sull'unità bambino!

Premendo un bottone si può determinare se l'altra unità è entro la portata. Il controllo automatico dell'unità genitore deve essere impostato su Pb o AU.

• Premere il bottone e attendere alcuni secondi. L'unità bambino risponde alla richiesta e l'unità genitore riproduce una melodia.

Microfono Esterno

Per la funzione monitor bambino formiamo un microfono esterno (tip BO M 1). Questo ha i seguenti vantage:

• É più sensibile del microfono integrato e risponde ad una maggiore distance.
• Permette di estendere la distance tra la ricetrasmittente e la culla del bambino – la radiazione HF è notevolmente ridotta!
• Ciò permette di posizionare la radio in un posizione ottimale, come il davanzale o in alto sopra un guardaroba.

Si prega di mettere il microfono BM1 in una posizione dove il bambino non può raggiungerlo. Usare i cuscinetti adesivi formiti per attaccare il microfono in sicurezza.

Collegare il microfono alla presa MIC sul lato dell'unità bambino.

Aprière l cappuccio di gomma e usare la presa sul fondo.

Capitolo 2: Funzioni Avanzate e Uso Come Ricetrasmittente PMR 446

In maniera predefinita (o dopo aver conservato le radio segenza i pacchi batteria) entrambe le unità sono nel modo ricetrasmittente. Esse possono essere usare per diversi scopi; come walkie-talkie per bambini più grandi, gite e viaggi, eventi, lavori di manutenzione dentro e intorno alla casa, dove è necessaria la communicatesione e per molti altri scopi. La portata di communicatesione arrivava a 5 km, secondo il terreno, in spazi aperti nella ostacoli; la portata è inferiore in città.

Usare Con Impostazione Predefinita E Senza Ulteriore Programmazione

• Inserire le batterie (come descripto a pagina 4).

Se si usano batterie individuali AAA inceve del pacco batterie ricaricabili in dotazione, si prega di osservare la corretta polarità.

• Premere

circa 3 secondi per accendere entramble le unità.

• Viene molto un numero di canale, per es. 1 o qualsiasi altro canale impostato precedentemente tra 1 e 48.

Se entrambé le unità molto numero lo stesso numero di canale, sono pronte all'uso. Premere il bottone PTT sul lato sinistro dell'unità per comunicare.

Bottone PTT Per Parlare

• Premere e tenere il bottone PTT per trasmettere; rilasciare per ricevere.

Bottone PTT Per Chiamare

• Premere brevamente il bottone PTT due volte in rapida successione.
• L'unità trasmette una melodia di chiamata a tutte le autres unità su quello canale entro la portata.

Passare Tra Modi Monitor Bambino e Ricetrasmittente

Si cui passare lavorante dal modo ricetrasmittente in caso le radio siamo impostate sul modo monitor bambino:

• Accendere le unità.
• Premere il bottone MENU due volte.
• ±bb o ±bP (secondo l'impostazione precedente) lampeggia sul display.
• Premere / per passare tra b , P e OF . Nel modo ricetrasmittente l'impostazione deve essere OF (= modulo bambino OFF).
• Premere brevamente il bottone PTT o attendere 5 secondi.

Volume

• Premere / per impostare il volume.

Il display在哪 l'impostazione del volume in passi tra LE 00 e LE 09.

Sezione Canale

In Europa si possono usare 8 canali PMR446. Inoltre, si possono impostare individualmente tramite CTCSS dei toni separatamente per i canali da 1 a 8 tra 38 possibili codici. Questo codiceiene molto migliorato a destra nel numero canale da 1 a 8 come un numero a caratteri più piccoli da 00 a 38.

5 10 per esempio sta per canale 5 e sottocodice CTCSS 10.

Per splificare l'operazione con i canali e i sottocodici l'unità è pre-programata con combinazioni di canali aggiuntivi:

Questi sono i numeri canale da 9 a 48. Queste sono tutte le combinazioni con uno degli 8 canali PMR permessi con diversi codici CTCSS, evitando all'utente il problema con i codici e i canali nelle si usano i numeri da 9 a 48.

Si deve solo fare attenzione che tutte le unità in comunicazione siano impostate sugli stessi numeri sul display.

Se comunicare con utenti dell'altra ricetrasmittente permette di usare solo i canali da 1 a 8 e impostare i sottocodici manually, questi stanno segundo gli standard internazionali.

Impostare il Canale

• Premere il bottone MENù una volta. Il canale attualmente impostato lampeggia.
• Premere / per selezionare un'impostazione diversa.
• Premere il bottone PTT per confermare o semplicamente attendere alcuni secondi.

Scansione del Canale

Premere brevamente il bottone S per fare la scansione automatica dell'attività di tutti i canali.

• Premere il bottone la scansione.

per iniziare la scansione; premere ancora per interrompere

La scansione sintermpe dopo che un segnale viene rilevato e si ascolta il canale per 8 secondi.

Premere il bottone PTT per interrompere la scansione e rispondere. In assenza di risposta la scansione riparte.

Blocco Tasti

Tutti i tasti (eccetto il bottone PTT e On/Off) posso sono essere bloccati per evitare di premerli accidentalmente.

Blocco tasti:

• Premere e tenere il bottone viene mostrata.

per circa 3 secondi, finché l'icona blocco (A)

• Premere e tenere il bottone di nuovo per circa 3 secondi, finché l'icona blocco si spegne.

Luce di Sfondo

La luce di sfondo del display si accende automaticamente per 5 secondi快来 aver premuto qualsiasi bottone.

Impostare Codici CTCSS

I codici CTCSS aggiuntivi servono per evitare di ascoltare altre stazioni sullo stesso canale. Ciò può essere una combinazione dell'unità bambino e genitore – non si vorrebbe sentire il bambino di qualcun altro. è sempre possibile che altri utenti siano sullo stesso canale.

Non si confonda quello con la sicurezza dall'intercettazione: è sempre possible intercettare trasmissioni radio analogiche non codificate; per quello basta solo qualsiasi ricetrasmittente PMR 446 o uno scanner.

I toni CTCSS (segnali silenziosi codificati di toni continui) sono toni non udibili a bassa frequenza mescolati nel segnale del microfono. Al ricevimento l'unità controlling se il tono impostato esiste ed abilita lo speaker solo dopo aver rilevato quello corretto.

Per canali da 1 a 8 i codici CTCSS possono essere impostati manualmente:

• Premere il bottone MENU tre colte (o finché i numero da 00 a 38 lampeggiano sul display).
• Premere per selezionare il CODICE desiderato.
• Premere brevamente il bottone PTT o semplicamente attendere 5 secondi.

Circolare In Sequenza Attraverso Le Altre Voci del Menu

Accedere alle voci del menu allo stesso modo.

• Premere il bottone MENU una volta o diverse volte.
• Ogni volta l'impostazione lampeggia (finora abbiamo introdotto l'impostazione canali, il modo bambino, il modo genitore, l'impostazione PMR446 e l'impostazione CTCSS).
• Premere / per selezionare l'impostazione desiderata.
• Premere brevamente il bottone PTT per confermare - o attendere semplicamente alcuni secondi finché l'impostazione viene salvata.

Voce Menu VOX - Funzione Vivavoce

Questa è l'impostazione di sensibilità per l'uso in vivavoce. L'unità rileva la voce e non è necessario premere il bottone PTT. Ciò è molto utile se non si hanno mani libere per premere il bottone PTT; ma può essere un problema su una motocicletta o in ambienti rumorosi. La funzione vivavoce può rispondere al rumore e la propria unità trasmettezza che lo si sappia e può interrompere il canale.

I livelli da 1 a 4 corrispondono alla sensibilità come un monitor per bambino:

OF controlo normale con bottone PTT (predefinito)

1 alta sensibilità
2 sensibilità media
3 bassa sensibilità
4 come 1, ma con un'interruzione di risposta di 10 secondi dopo 20 secondi di trasmissione

Il livello 4 èanche buono per la disciplina radio: se la propria unità trasmette in continuazione verrà interrotta dopo 20 secondi. Durante但这a pausa le altre parte possono rispondere e richiamare l'attenzione sulla continua trasmissione.

RX - Silenzio On/Off

Si più disattivare il silenzio automatico e impostare l'unità per ricevere continuamente agli segnale sul canale. Questo è utile al limite della portata e la communicatesione viene interrotta o se si vuole semplicamente ascoltare quello che staucceedendo nel canale.

La voce del menu RXiene mostrata; selezionare On oppure OF.

Bip di Conferma On/Off

La radio invia una sequenza di toni come conferma dopo aver rilasciato il bottone PTT (come nei viaggi spaziali dove questo viene chiamato "bip roger").

La voce del menu viene mostrata; selezionare On oppure OF.

Toni Tasto On/Off

Un breve tono bip è udibile premendo un bottone. Disattivare i toni tasto con esta você del menu.

La voce del menu viene mostrata; selezionare On oppure OF.

Modo Bambino – Voce del Menu

Queste voci del menu vengono mostrate come descripto nel capitolo "Modo Bambino".

Nel modo bambino viene mostrato, selezionare P , b oppure OF.

Controllo Fuori Portata Nel Modo PMR 446

Il controlo fuori portata funziona anche nel modo PMR 446

Selezionare tra AU (automatico on), Pb (solo test fuori portata manuale) oppure OF per controlo fuori portata disattivato.

L'attivazione o la disattivazione del controllo fuori portata viene impostato sull'unità, che vuole controllare la portata.

Anche se l'unità remota non ha il controllo fuori portata attivato, si cui controllare la portata alla propria unità.

Selezionare AU (controllo automatico agli minuto) o Pb (controllo manuale).

Nelle reti radio consistenti di più di 2 unità uguali il controllo fuori portata non ha realmente senso perché non siould determinare quale unità risponde. Per esta ragione non c'è controlio fuori portata per più ricetrasmittenti su una rete.

Informazione Importante

Siamo vincolati legally ad includere le informazioni sullo smaltimento e la garanzia come pure la dichiarazione EU di conformità con le istruzioni d'uso in diversi paesi per ciascuna unità.

Queste informazioni si trovano nelle pagine seguenti.

Garanzia di 2 Anni alla Data di Acquisto

Il produttore/rivenditore garantisce quello prodotto per due anni alla data di acquisto.

Questa garanzia include tutti i malfunzionamenti causati da componenti difettosi o funzioni incorrette entro il periodo della garanzia escludendo l'usura, come batterie scariche, graffi sullo schermo, custodia danneggiata, antenna rotta e difetti dovutiagli effetti esterni come la corrosione, la sovratensione a causa di un'alimentazione errata o l'uso di accessori inadatti. I difetti dovuti ad uso non intenzionale sono anch'essi esclusi alla garanzia.

Si prega di contattare il rivenditore locale per reclami in garanzia. Il rivenditore riparere o sostuirà il prodotto o lo inoltrera ad un centro di assistenza autorizzato.

Si più又能 contattare direttamente il nostro partner di assistenza. Si prega di includere una prova dell'acquisto con il prodotto e descrivre il malfunzionamento il più chiaramente possibile.

WEEE e Riciclaggio

La legge europea non permette lo smaltimento di apparecchi elettrici o elettronici vecchi o difettosi con i rifiuti domestici. Restituire il proprio prodotto al punto di raccolta comunale per il riciclaggio e smaltimento.

Questoistema è finanziato dall'industria e assicura uno smaltimento responsable per l'ambiente ed il riciclo di materiali grezzi di valor.

reerGmbH

Riedwiesenstr.7

D-71229 Leonberg

Contattare il nostro numero di assistenza 0700- 73 33 74 62 4 (12 cent/minute) o mandare una mail a [e-mail].

Prima di restituire un prodotto controllare il capitolo "Risoluzione dei problemi" per alcuni semplici passi e test o contattare la nostra linea di assistenza:

Risoluzione dei Problemi - Reset

Rimuovere le batterie e attendere 2 minuti prima di reinserirle.

L'unità viene resettata alle impostazioni predefinite e mystra il canale 1 nel modo PMR 446. Se ciò non avviene, si prega di controllare che le batterie non siano scariche. Talvolta le batterie scariche possono causare i problemi, come essere in grado di ricevere ma non di trasmettere.

Tavola delle Frenquenze PMR 446

Canale	Frequenza (MHz)	Canale	Frequenza (MHz)
1	446.00625		5 446.05625
2	446.01875		6 446.06875
3	446.03125		7 446.08125
4	446.04375		8 446.09375

Tavola Codici CTCSS

N.	Freq.	N.	Freq.	N.	Freq.	N.	Freq.
1	67.0	11	97.4		21	136.5
2	71.9	12	100.0	22	141.3	32	203.5
3	74.4	13	103.5	23	146.2	33	210.7
4	77.0	14	107.2	24	151.4	34	218.1
5	79.7	15	110.9	25	156.7	35	225.7
6	82.5	16	114.8	26	162.2	36	233.6
7	85.4	17	118.8	27	167.9	37	241.8
8	88.5	18	123.0	28	173.8	38	250.3
9	91.5	19	127.3	29	179.9	OF	-
10	94.8	20	131.8	30	186.2

192.8

Alan Electronics
