MANUALE UTENTE XL Formula QUINNY

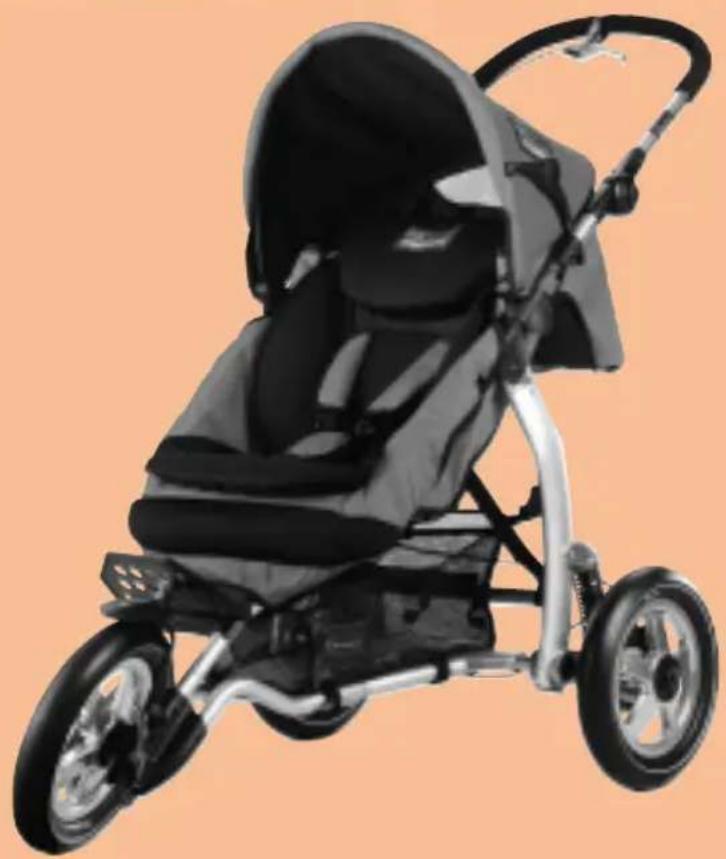

1 Sedile del passeggino 2 Cintura di sicurezza 3 Capotta parasole 4 Manubrio 5 Freno di stazionamento 6 Freno a mano 7 Ruota posteriore 8 Ruota anteriore auto orientabile (può essere bloccata) 9 Poggiapiedi 10 Cestello porta oggetti 11 Adattatori 12 Bloccaggio di chiusura

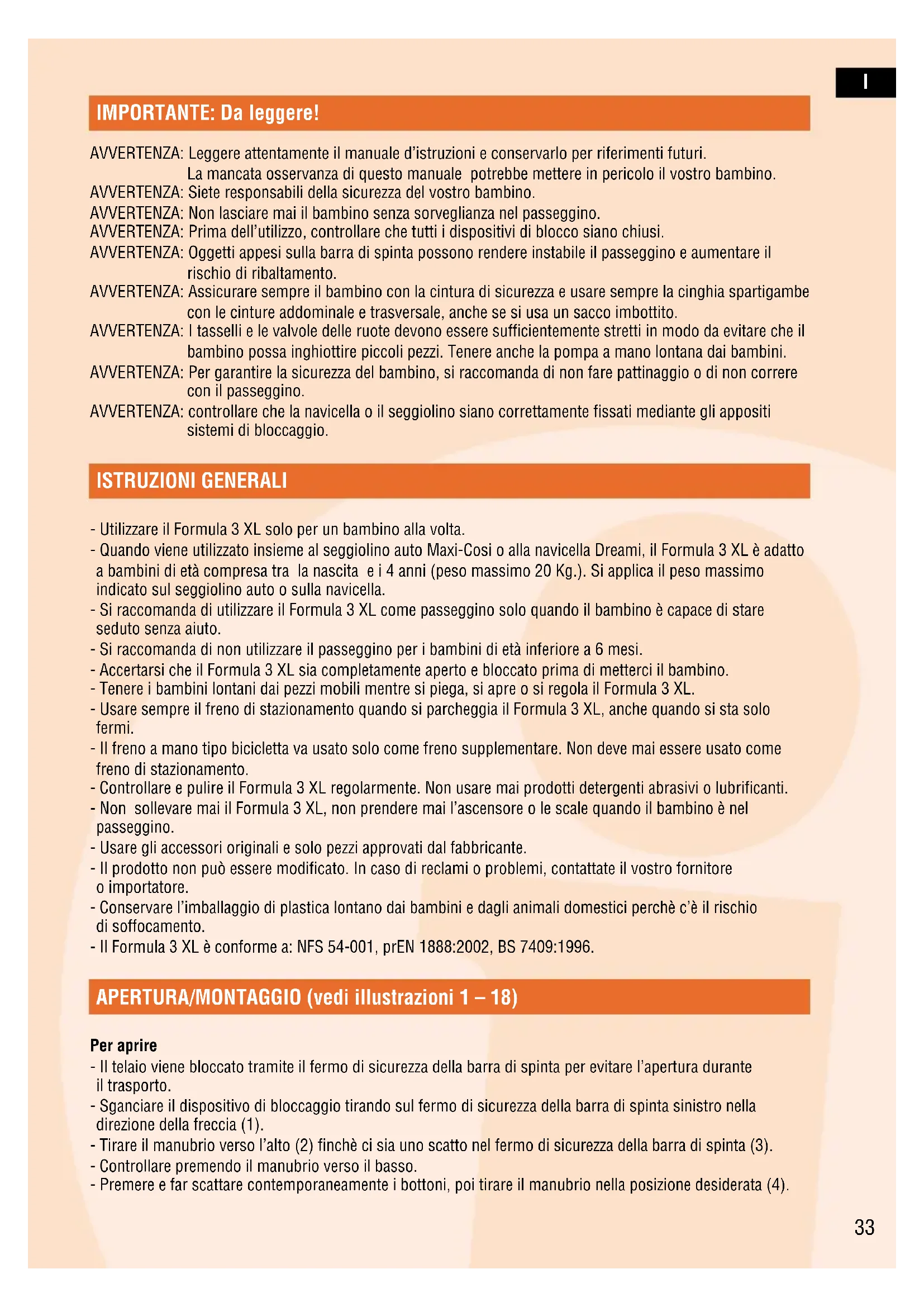

IMPORTANTE: Da leggere! AVVERTENZA: Leggere attentamente il manuale d’istruzioni e conservarlo per riferimenti futuri. La mancata osservanza di questo manuale potrebbe mettere in pericolo il vostro bambino. AVVERTENZA: Siete responsabili della sicurezza del vostro bambino. AVVERTENZA: Non lasciare mai il bambino senza sorveglianza nel passeggino. AVVERTENZA: Prima dell’utilizzo, controllare che tutti i dispositivi di blocco siano chiusi. AVVERTENZA: Oggetti appesi sulla barra di spinta possono rendere instabile il passeggino e aumentare il rischio di ribaltamento. AVVERTENZA: Assicurare sempre il bambino con la cintura di sicurezza e usare sempre la cinghia spartigambe con le cinture addominale e trasversale, anche se si usa un sacco imbottito. AVVERTENZA: I tasselli e le valvole delle ruote devono essere sufficientemente stretti in modo da evitare che il bambino possa inghiottire piccoli pezzi. Tenere anche la pompa a mano lontana dai bambini. AVVERTENZA: Per garantire la sicurezza del bambino, si raccomanda di non fare pattinaggio o di non correre con il passeggino. AVVERTENZA: controllare che la navicella o il seggiolino siano correttamente fissati mediante gli appositi sistemi di bloccaggio. ISTRUZIONI GENERALI - Utilizzare il Formula 3 XL solo per un bambino alla volta. - Quando viene utilizzato insieme al seggiolino auto Maxi-Cosi o alla navicella Dreami, il Formula 3 XL è adatto a bambini di età compresa tra la nascita e i 4 anni (peso massimo 20 Kg.). Si applica il peso massimo indicato sul seggiolino auto o sulla navicella. - Si raccomanda di utilizzare il Formula 3 XL come passeggino solo quando il bambino è capace di stare seduto senza aiuto. - Si raccomanda di non utilizzare il passeggino per i bambini di età inferiore a 6 mesi. - Accertarsi che il Formula 3 XL sia completamente aperto e bloccato prima di metterci il bambino. - Tenere i bambini lontani dai pezzi mobili mentre si piega, si apre o si regola il Formula 3 XL. - Usare sempre il freno di stazionamento quando si parcheggia il Formula 3 XL, anche quando si sta solo fermi. - Il freno a mano tipo bicicletta va usato solo come freno supplementare. Non deve mai essere usato come freno di stazionamento. - Controllare e pulire il Formula 3 XL regolarmente. Non usare mai prodotti detergenti abrasivi o lubrificanti. - Non sollevare mai il Formula 3 XL, non prendere mai l’ascensore o le scale quando il bambino è nel passeggino. - Usare gli accessori originali e solo pezzi approvati dal fabbricante. - Il prodotto non può essere modificato. In caso di reclami o problemi, contattate il vostro fornitore o importatore. - Conservare l’imballaggio di plastica lontano dai bambini e dagli animali domestici perchè c’è il rischio di soffocamento. - Il Formula 3 XL è conforme a: NFS 54-001, prEN 1888:2002, BS 7409:1996. APERTURA/MONTAGGIO (vedi illustrazioni 1 – 18) Per aprire - Il telaio viene bloccato tramite il fermo di sicurezza della barra di spinta per evitare l’apertura durante il trasporto. - Sganciare il dispositivo di bloccaggio tirando sul fermo di sicurezza della barra di spinta sinistro nella direzione della freccia (1). - Tirare il manubrio verso l’alto (2) finchè ci sia uno scatto nel fermo di sicurezza della barra di spinta (3). - Controllare premendo il manubrio verso il basso. - Premere e far scattare contemporaneamente i bottoni, poi tirare il manubrio nella posizione desiderata (4).I Montaggio delle ruote - Le ruote posteriori sono le 2 ruote dentate in alluminio con i freni. - Premere il bottone al centro della ruota (5/12) spingendo allo stesso tempo l’asse dentro la relativa apertura (6). - Accertarsi che la ruota sia bloccata. - Inserire la ruota anteriore nella forca sulla parte anteriore del Formula 3 XL (7). - Girare leggermente la leva e bloccarlo nella direzione della ruota posteriore (8). Occorre esercitare una certa pressione per bloccarlo. - Controllare la pressione dei pneumatici e gonfiare i pneumatici se necessario (vedi capitolo sulla manutenzione per la pressione massima autorizzata). - E’ possibile bloccare la ruota anteriore auto orientabile. Per bloccarla, girare i fermi situati sui lati destro e sinistro della ruota verso la parte frontale. Prima, bloccare il lato con la maniglia perchè la ruota deve muo- versi leggermente (9.1) quando il fermo si sposta lungo la maniglia (9.2). Poi, bloccare l’altro lato (10). - Per usare la funzione orientabile, effettuare le tappe di cui sopra in ordine inverso, iniziando con il lato dove non c’è la maniglia (11.1), seguito dal lato della maniglia (11.2). Smontare le ruote - Per smontare le ruote posteriori, premere il bottore sulla ruota (5/12) e tirar fuori la ruota dall’apertura dell’asse (13). - La ruota anteriore: aprire la maniglia (14.1) e tirar fuori la ruota dalla forca (14.2). Regolare il manubrio - Per regolare il manubrio, premere contemporaneamente i bottoni di sblocco (15.1) e far ruotare la barra di spinta nella posizione desiderata (15.2). Piegare - Premere contemporaneamente i bottoni di sblocco e far ruotare il manubrio verso il basso. - Ripiegare la capottina (vedi “Fissaggio e Rimozione della capottina”) - Inclinare il fermo di piegatura sopra il fermo di sicurezza destro del manubrio (16). - Tirare i fermi di sicurezza destro e sinistro verso l’alto e spingere la barra di spinta in avanti finchè il Formula 3 XL sia piegato (17). - Accertarsi che il fermo di sicurezza della barra di spinta faccia uno scatto nel fermo di sicurezza di trasporto (18). - Rimuovere le ruote affinchè il passeggino sia ancora più piccolo. FRENO DI STAZIONAMENTO (vedi illustrazione 19) - Usare sempre il freno quando si parcheggia il Formula 3 XL, “anche quando si sta solo fermi ”. - Premere con il piede sul pedale del freno rosso sulla ruota posteriore destra per bloccare ambedue le ruote posteriori (19.1). Il passeggino si trova adesso nella posizione di parcheggio. - Accertarsi sempre che le ruote siano bloccate. - Rimuovere il freno di stazionamento premendo sul pedale sinistro (19.2). - Il freno a mano permette di rallentare e non deve essere usato come freno di stazionamento. Il freno a mano opera su entrambe le ruote posteriori. Se si stringe il freno a mano troppo fermamente o rapidamente, si rischia di inciampare nel Formula 3 XL, e quindi di mettere il bambino in pericolo.

ISTRUZIONI PER L’USO

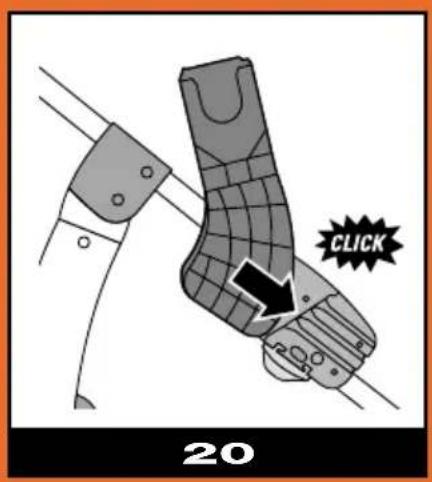

Per l’utilizzo con la navicella Dreami (fino a 9 kg) e il seggiolino auto Maxi-Cosi (fino a 13 kg) (vedi illustrazioni 20 - 25) Fissare gli adattatori - Far scivolare l’adattatore A sul lato destro e l’adattatore B sulla parte sinistra dell’attacco dell’adattatore. - Continuare a farlo scivolare fino a quando si sente uno “scatto” (20). - Accertarsi che gli adattatori siano bloccati. 34I

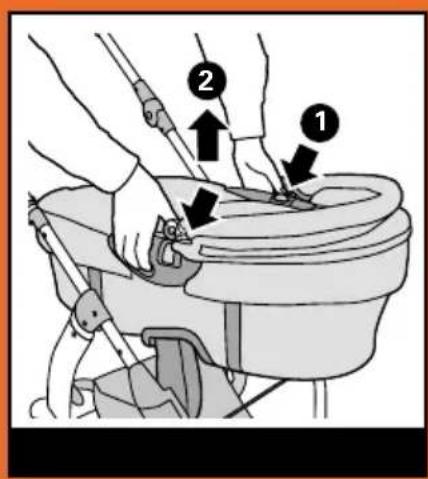

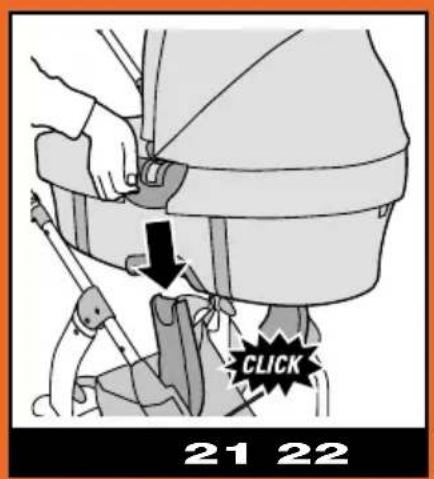

Posizionare la navicella Dreami - Aprire il passeggino e posizionare la navicella sugli adattatori con l’estremità dei piedi situata tra i lati della maniglia (21). - Accertarsi che la navicella sia correttamente fissata. Rimuovere la navicella Dreami - Posizionare i pollici sui bottoni di controllo su ambedue i lati della navicella (22.1). - Premere i bottoni togliendo nello stesso tempo la navicella dal Formula 3 XL (22.2). Posizionare il seggiolino auto Maxi-Cosi - Aprire il passeggino e posizionare il seggiolino auto sugli adattatori con l’estremità dei piedi tra i lati della maniglia (23). - Accertarsi che il seggiolino auto sia correttamente fissato. Rimuovere il seggiolino auto Maxi-Cosi - Posizionare i pollici sui bottoni di controllo di ambedue i lati del seggiolino auto (24.1). - Premere i bottoni togliendo nello stesso tempo il seggiolino auto dal Formula 3 XL (24.2). Rimuovere gli adattatori - Gli adattatori vanno rimossi spostando verso l’esterno il bottone rosso sotto gli adattatori (25.1) e facendoli slittare verso l’alto (25.2). Quando è usato come passeggino (vedi illustrazioni 26 – 34) Posizionare il sedile del passeggino - Per fissare il sedile del passeggino, attaccare i 6 bottoni a pressione sul telaio (26). - Poi, attaccare le cinghie posteriori ed anteriori a quelle sotto il sedile del passeggino (27). - Bloccare le due cinghie sul dispositivo di regolazione indietro nelle chiusure ad azione rapida (28). - Per rimuovere il sedile del passeggino, effettuare queste manovre in ordine inverso. Regolare lo schienale - Lo schienale del sedile può essere regolato in multiposizioni. - Per regolare lo schienale, premere la maniglia di regolazione al centro dello schienale (29.1) e regolare la cin- ghia finchè sia raggiunta la posizione desiderata (29.2). Fissare/rimuovere la capottina - Spingere tutti e due i clip della capottina sui due lati della barra di spinta sopra la cerniera di plastica e sopra il perno sporgente (30.1). - Fissare i bottoni a pressione sullo schienale del sedile (30.2). - Rimuovere la capottina staccando i bottoni a pressione e tirando sui clip della barra di spinta. Cintura di sicurezza - Azionare i freni del Formula 3 XL. - Accertarsi che la cintura di sicurezza sia allentata prima di posizionare il bambino (con cautela!) nel sedile. - Allacciare le cinture addominale e trasversale con la cinghia spartigambe (32). - Regolare le cinture secondo la grandezza del bambino allungando o accorciando le cinture mediante le fibbie (33). - Premere i bottoni per aprire la chiusura (31). - Le cinture trasversali sono regolabili in altezza. Per regolare l’altezza, aprire la fodera sulla parte posteriore e spostare la fibbia nella fodera e nel bordo di rinforzo (34).I CESTELLO PORTAOGGETTI - Il peso massimo consentito nel cestello portaoggetti sotto il Formula 3 XL è di 5 kg. - Il peso massimo consentito per gli altri scomparti portaoggetti è di 0.5 kg. - IMPORTANTE: Usare solo gli scomparti portaoggetti forniti e non superare il peso massimo consentito. MANUTENZIONE - Accertarsi che tutto funzioni correttamente in modo regolare. - Se il Formula 3 XL è danneggiato (ad es. in volo, danno di trasporto), chiedere al vostro fornitore di control- larlo/ripararlo prima di usarlo di nuovo. - Per motivi di sicurezza, usare sempre i pezzi originali. - Per un impiego prolungato del Formula 3 XL, asciugarlo con uno straccio morbido dopo averlo usato sotto la pioggia. - Per pulire il telaio usare un panno umido. Non usare detergenti abrasivi. - Non usare lubrificanti perchè attragono sporcizia e polvere. - Nota: L’olio e il grasso danneggiano il funzionamento del freno a mano. - La fodera, il cestello e il guanciale vanno lavati a mano in acqua tiepida con un detergente per la casa (vedi “Istruzioni di lavaggio”). - Rimuovere il sedile dal Formula 3 XL (Vedi “Fissare il sedile del passeggino”). - Rimuovere lo schienale del sedile e i bordi del fondo con le cinture. - Quando i bordi vengono di nuovo fissati, accertarsi che le cinture siano correttamente allacciate. - Non usare mai il passeggino senza i bordi di rinforzo e la cintura di sicurezza. Ruote - Si possono gonfiare le ruote fino ad una pressione massima di 28 PSI/1.8 Bar. Le ruote sono dotate di valvole d’aria e possono essere gonfiate mediante la pompa fornita o una pompa per bicicletta dotata di un adattatore. - Se la camera d’aria è forata, la si può riparare come si farebbe per una bicicletta oppure la si fa aggiustare presso un’officina di riparazioni per biciclette. - Sgonfiare sempre i pneumatici quando si porta il Formula 3 XL sull’aereo, perchè potrebbero sgonfiarsi a causa della differenza di pressione. - Il passeggino tende ad arrugginire/perdere il lucido quando viene usato sulla spiaggia. Pertanto si sconsiglia fortemente di portarlo in mare. Pulire le ruote completamente se si usa il passeggino sulla spiaggia. - Pulire spesso le ruote e gli assi e rimuovere la sabbia o sporcizia prima di montarli. - I pneumatici possono lasciare tracce nere su alcune superfici (in particolare sui pavimenti lisci come i parquet, lamine e linoleum). ACCESSORI DISPONIBILI SEPARTAMENTE (OPTIONALS): Navicella Dreami Zainetto Seggiolino auto MAXI COSI Parapioggia L’uso di accessori non originali potrebbe avere effetti contrari circa il funzionamento del Formula 3 XL. DOMANDE E DUBBI: Contattare il vostro fornitore o importatore (vedi indirizzo sul retro). 36I

GARANZIA - Il periodo di garanzia entra in vigore alla data d’acquisto ed è valido per 12 mesi. La garanzia si applica solo per errori di fabbricazione e difetti di materiale. Lo scontrino originale sarà l’unica prova della data d’acquisto. La garanzia si applica soltanto per il primo compratore e non può essere trasferita. La garanzia è valida solo per i prodotti che non sono stati modificati dall’utente. - In caso di difetti, contattare il vostro fornitore. Se il fornitore non sarà in grado di aiutarvi, rispedirà il prodotto al fabbricante insieme ad una precisa descrizione del reclamo e alla prova d’acquisto originale con la data. Non è possibile il cambio o il rimborso. Le riparazioni non danno diritto ad un’estensione del periodo di garanzia. - Il fabbricante è soltanto responsabile dei danni del prodotto da lui prodotto. La garanzia non è valida se - Il prodotto non é corredato di prova d’acquisto originale. - I difetti individuati risultano da un uso o manutenzione errata, ad es. che non rispetta quanto indicato nel manuale d’istruzioni. - Il lavaggio o la pioggia hanno causato uno sbiadimento, i danni sulla stoffa o macchie. - Il difetto risulta da un’incuria o da danni sulla stoffa o sul telaio dovuti a un colpo ricevuto dal passeggino. - Il difetto è stato causato da un incidente o un viaggio in aereo. - Il difetto risulta da un sovraccarico (superamento del peso massimo autorizzato per il bambino e gli oggetti trasportati). - Il difetto è provocato dall’uso di una tavola per stare in piedi per un 2° bambino. - Esiste un’usura normale delle ruote, dei pneumatici e/o della stoffa, dovuta ad un uso quotidiano. - Il prodotto è stato coinvolto in uno “scontro” ad esempio, con il ciglio del marciapiede o la porta pesante di un negozio. Le ruote e/o gli assi non sono più allineati o possono curvarsi, il che ostacola la progressione del passeggino. - Le tracce dei pneumatici danneggiano alcune superfici, come i pavimenti di plastica stratificati. - Non sono state soddisfatte le condizioni di garanzia di cui sopra in qualsiasi altra maniera.38 Notities/Notizen/Notes/Notas
