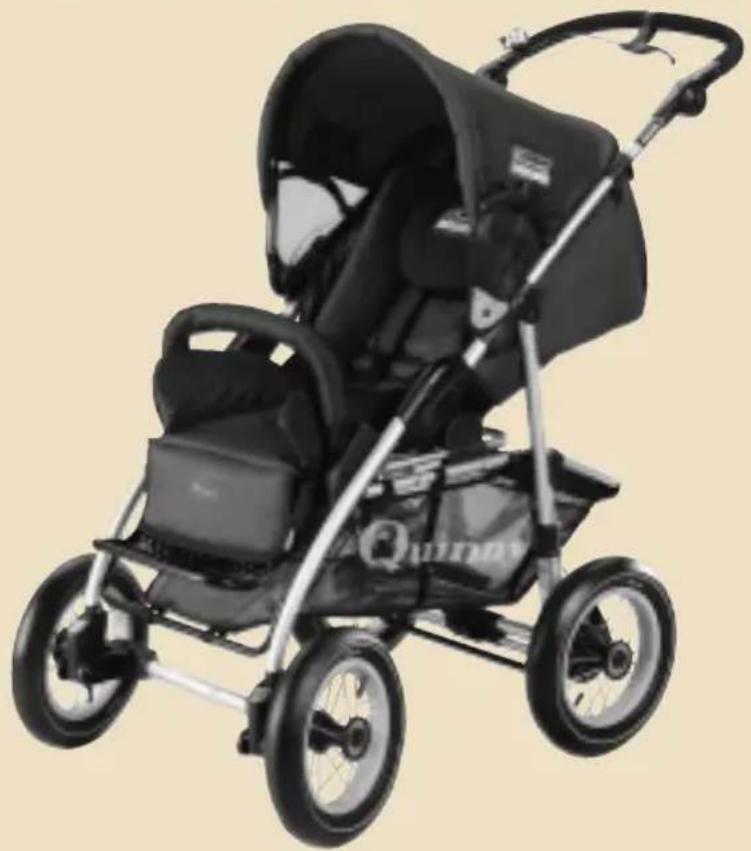

XL Freestyle 4 - Passeggino QUINNY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Passeggino
Marca	Quinny
Modello	XL Freestyle 4
Età consigliata	Dalla nascita fino a 22 kg (circa 4 anni)
Capacità di carico massima	22 kg
Dimensioni piegato (L x l x A)	Circa 85 x 60 x 40 cm
Peso	Circa 11 kg
Tipo di ruote	4 ruote fuoristrada con sospensione
Pieghevole	Pieghevole compatto con una mano
Sistema di sicurezza	Freno di stazionamento, imbracatura a 5 punti
Cappottina	Protezione solare XXL con finestra di visibilità
Manico regolabile	Sì, 2 posizioni
Cesto portabagagli	Sì, grande cesto sotto il sedile
Posizione reclinata	Sì, regolabile fino a 170°
Materiali	Tessuto facile da pulire e telaio in alluminio
Manutenzione	Pulire con un panno umido; le fodere sono lavabili in lavatrice a 30°C
Accessori compatibili	Seggiolino auto, navicella (venduti separatamente)
Riparabilità	Ricambi disponibili tramite servizio post-vendita
Norme	Conforme alla norma EN 1888

Domande frequenti - XL Freestyle 4 QUINNY

Come si piega il passeggino Quinny XL Freestyle 4?

Per piegare il passeggino, abbassare la maniglia fino a quando il passeggino si blocca in posizione piegata. Utilizzare la cinghia di trasporto per portarlo.

Come regolare l'imbracatura di sicurezza?

L'imbracatura a 5 punti si regola tirando le cinghie per stringerle o premendo il pulsante per allentarle. Deve essere regolata in modo che il bambino non possa scivolare.

Posso usare la navicella su questo telaio?

Sì, la navicella Quinny compatibile si fissa sul telaio XL Freestyle 4. Verificare la compatibilità nel manuale.

Come pulire i tessuti del passeggino?

Le fodere del sedile e della cappottina sono rimovibili e lavabili in lavatrice a 30°C. Non usare candeggina. Il telaio si pulisce con un panno umido.

Il passeggino è adatto per la corsa?

No, il passeggino XL Freestyle 4 non è progettato per la corsa. È destinato all'uso urbano e al leggero fuoristrada.

Come si aziona il freno?

Il freno di stazionamento si trova nella parte posteriore del telaio. Spingere il pedale verso il basso per bloccare le ruote posteriori. Tirare per sbloccare.

Qual è l'età consigliata per questo modello?

È consigliato dalla nascita fino a 4 anni o fino al peso massimo di 22 kg.

Come mantenere le ruote?

Controllare regolarmente la pressione dei pneumatici se presenti. Pulire gli assi con un panno e lubrificare se necessario con olio al silicone.

Dove acquistare i pezzi di ricambio?

I pezzi di ricambio sono disponibili presso il servizio post-vendita Quinny o presso i rivenditori autorizzati. Consultare il sito ufficiale.

Il passeggino è omologato per l'aereo?

Le dimensioni piegate sono generalmente accettate nelle stive degli aerei. Verificare con la propria compagnia aerea poiché le restrizioni variano.

MANUALE UTENTE XL Freestyle 4 QUINNY

Istruzioni per l'uso/Garanzia

ATTENZIONE: Conservare per future referenze

Istruzioni per l'uso (I) ..... 33 - 37

1 Sedile del passeggino

2 Cintura di sicurezza

3 Capottina

4 Manubrio

5 Freno di stazionamento

6 Freno a mano

7 Ruota posteriore

8 Ruota anteriore auto orientabile

9 Poggiapiedi

10 Cestello porta oggetti

11 Adattatori

12 Maniglione

13 Bloccaggio di chiusura

14 Fermo di sicurezza per il trasporto/fermo di sicurezza della barra di spinta

15 Protezione

16 Cuscino

17 Imbottiture della cintura

BELGIË

BELGIQUE/LUXEMBOURG

Lorenzo International

Kromstraat 64

B-2520 Ranst

België/Belgique

Tel. [phone]

Fax [phone]

www.lorenzo.be

BULGARIA

IMPORTANTE: Da leggere!

AVVERTENZA: Leggere attentamente il manuale d'istruzioni e conservarlo per riferimenti futuri. La mancata osservanza di questo manuale potrebbe mettere in pericolo il vostro bambino.

AVVERTENZA: Siete responsabili della sicurezza del vostro bambino.

AVVERTENZA: Non lasciare mai il bambino senza sorveglianza nel passeggino.

AVVERTENZA: Prima dell'utilizzo, controllare che tutti i dispositivi di blocco siano chiusi.

AVVERTENZA: Oggetti appesi sulla barra di spinta possono rendere instabile il passeggino e aumentare il rischio di ribaltamento.

AVVERTENZA: Assicurare sempre il bambino con la cintura di sicurezza e usare sempre la cinghia spartigambe con le cinture addominale e trasversale, anche se si usa un sacco imbottito.

AVVERTENZA: I tasselli e le valvole delle ruote devono essere sufficientemente stretti in modo da evitare che il bambino possa inghiottire piccoli pezzi. Tenere anche la pompa a mano lontana dai bambini.

AVVERTENZA: Per garantire la sicurezza del bambino, si raccomanda di non fare pattinaggio o di non correre con il passeggino.

AVVERTENZA: controllare che la navicella o il seggiolino siano correttamente fissati mediante gli appositi sistemi di bloccaggio.

ISTRUZIONI GENERALI

• Utilizzare il Freestyle 4 XL solo per un bambino alla volta.
• Quando viene utilizzato insieme al seggiolino auto Maxi-Cosi o alla navicella Dreami, il Freestyle 4 XL é adatto a bambini di età compresa tra la nascita ed i 4 anni (peso massimo 20 Kg.). Si applica il peso massimo indicato sul seggiolino auto o sulla navicella.
• Si raccomanda di utilizzare il Freestyle 4 XL come passeggino solo quando il bambino è capace di stare seduto senza aiuto.
• Si raccomanda di non utilizzare il passeggino per i bambini di età inferiore a 6 mesi.
• Accertarsi che il Freestyle 4 XL sia completamente aperto e bloccato prima di metterci il bambino.
• Tenere i bambini lontani dai pezzi mobili mentre si piega, si apre o si regola il Freestyle 4 XL.
• Usare sempre il freno di stazionamento quando si parcheggia il Freestyle 4 XL, anche quando si sta solo fermi.
• Il freno a mano tipo bicicletta va usato solo come freno supplementare. Non deve mai essere usato come freno di stazionamento.
• Controllare e pulire il Freestyle 4 XL regolarmente. Non usare mai prodotti detergenti abrasivi o lubrificanti.
• Non sollevare mai il Freestyle 4 XL, non prendere mai l'ascensore o le scale quando il bambino è nel passeggino.
• Usare gli accessori originali e solo pezzi approvati dal fabbricante.
• Il prodotto non può essere modificato. In caso di reclami o problemi, contattate il vostro fornitore o importatore.
• Conservare l'imballaggio di plastica lontano dai bambini e dagli animali domestici perché c'è il rischio di soffocamento.
• II Freestyle 4 XL è conforme a: NFS 54-001, prEN 1888:2002, BS 7409:1996.

APERTURA/MONTAGGIO (vedi illustrazioni 1 – 12)

Per aprire

• Il telaio viene bloccato tramite il fermo di sicurezza della barra di spinta per evitare l'apertura durante il trasporto.
• Sganciare il dispositivo di bloccaggio tirando sul fermo di sicurezza della barra di spinta sinistro nella direzione della freccia (1).
• Tirare il manubrio verso l'alto (2) finchè ci sia uno scatto nel fermo di sicurezza della barra di spinta (3).
• Controllare premendo sul manubrio verso il basso.
• Premere e far scattare contemporaneamente i bottoni, poi tirare il manubrio nella posizione desiderata (4).

Montaggio delle ruote

• Le 2 ruote con il cilindro di freno vanno montate come ruote posteriori.
• Premere il bottone al centro della ruota (5/8) spingendo allo stesso tempo l'asse dentro la relativa apertura (7).
• Accertarsi che la ruota sia bloccata.
• Controllare la pressione dei pneumatici e gonfiare i pneumatici se necessario (vedi capitolo sulla manutenzione per la pressione massima autorizzata).

Smontare le ruote

- Per smontare le ruote posteriori, premere il bottone sulla ruota (5/8) e tirar fuori la ruota dall'apertura dell'asse (9).

Regolare il manubrio

- Per regolare l'altezza del manubrio, premere contemporaneamente i bottoni di sblocco (4.1) e far ruotare il manubrio nella posizione desiderata (4.2).

Piegare

• Premere contemporaneamente i bottoni di sblocco e far ruotare il manubrio verso il basso.
• Ripiegare la capottina (vedi "Fissaggio e Rimozione della capottina")
• Inclinare il fermo di piegatura sopra il fermo di sicurezza destro della barra di spinta (10).
• Tirare i fermi di sicurezza destro e sinistro verso l'alto e spingere il maniglione in avanti finchè il Freestyle 4 XL sia piegato (11).
• Accertarsi che il fermo di sicurezza della barra di spinta faccia uno scatto nel fermo di sicurezza di trasporto (12).
• Rimuovere le ruote affinchè il passeggino sia ancora più piccolo.

FRENO DI STAZIONAMENTO (vedi illustrazione 13)

• Usare sempre il freno quando si parcheggia il Freestyle 4 XL, “anche quando si sta solo fermi”.
• Premere il pedale con il piede sull'asse posteriore per bloccare le ruote (13).
• Liberare il freno di stazionamento alzando il pedale.
• Il freno a mano permette di rallentare e non deve essere usato come freno di stazionamento. Il freno a mano opera su entrambe le ruote posteriori. Se si stringe il freno a mano troppo fermamente o rapidamente, si rischia di inciampare nel Freestyle 4 XL, e quindi di mettere il bambino in pericolo.
• Accertarsi sempre che le ruote siano bloccate.

ISTRUZIONI PER L'USO

Per l'utilizzo con la navicella Dreami (fino a 9 kg) e il seggiolino auto Maxi-Cosi (fino a 13 kg) (vedi illustrazioni 14 - 20)

Fissare gli adattatori

• Prima rimuovere le protezioni spostando verso l'esterno il bottone rosso situato sotto i collegamenti degli adattatori, spingendo nello stesso tempo le protezioni verso l'alto (14).
• Far scivolare l'adattatore A sul lato destro e l'adattatore B sulla parte sinistra dell'attacco dell'adattatore.
• Continuare a farlo scivolare fino quando si sente uno “scatto” (15).
• Accertarsi che gli adattatori siano bloccati.

Posizionare la navicella Dreami

• Aprire il passeggino e posizionare la navicella sugli adattatori con l'estremità dei piedi situata tra i lati della maniglia (16).
• Accertarsi che la navicella sia correttamente fissata.

Rimuovere la navicella Dreami

• Posizionare i pollici sui bottoni di controllo su ambedue i lati della navicella (17.1).
• Premere i bottoni togliendo nello stesso tempo la navicella dal Freestyle 4 XL (17.2).

Posizionare il seggiolino auto Maxi-Cosi

• Aprire il passeggino e posizionare il seggiolino auto sugli adattatori con l'estremità dei piedi tra i lati della maniglia (18).
• Accertarsi che il seggiolino auto sia correttamente fissato.

Rimuovere il seggiolino auto Maxi-Cosi

• Posizionare i pollici sui bottoni di controllo di ambedue i lati del seggiolino auto (19.1).
• Premere i bottoni togliendo nello stesso tempo il seggiolino auto dal Freestyle 4 XL (19.2).

Rimuovere gli adattatori

• Gli adattatori vanno rimossi spostando verso l'esterno il bottone rosso sotto gli adattatori (20.1) e facendoli slittare verso l'alto (20.2).
• Riposizionare tutte e due le protezioni sui collegamenti degli adattatori.

Quando è usato come passeggino (vedi illustrazioni 21–34)

Posizionare il sedile del passeggino

• Il sedile del passeggino può essere usato posizionato nel senso della marcia o in senso contrario (22/24).
• Fissare il sedile del passeggino tramite i ganci situati sotto il fondo del sedile su ambedue le aste del telaio (21).
• Spingere il sedile verso il basso sulle due aste fin quando non si senta uno "scatto" (22).
• Accertarsi che il sedile del passeggino sia bloccato.
• Rimuovere il sedile tirando sulla maniglia (sul retro del fondo del sedile) e tirare il sedile in alto (23).

Poggiapiedi

• Il poggiapiedi può essere regolato in 2 posizioni.
• Premere contemporaneamente i due bottoni sotto il poggiapiedi (25.1) e sistemarlo nella posizione desiderata (25.2).
• IMPORTANTE: Non lasciare mai che il bambino stia seduto o in piedi sul poggiapiedi.

Regolare lo schienale

• Lo schienale del sedile ha 3 posizioni.
• Per regolare lo schienale, tirare su la maniglia al centro dello schienale (26.1) spingendo lo schienale verso l'alto o il basso (26.2).

Fissare/rimuovere la capottina

• Spingere tutte e due le estremità del tettuccio sui tubi sotto il pezzo di plastica del ceppo posteriore e sopra la sporgenza dei tubi (27.1).
• Fissare i 2 bottoni a pressione della parte posteriore della capottina sul sedile. (27.2).
• Per rimuovere la capottina, staccare i bottoni a pressione e toglierla.

Cintura di sicurezza

• Azionare i freni del Freestyle 4 XL.
• Accertarsi che la cintura di sicurezza sia allentata prima di posizionare il bambino (con cautela!) nel sedile.
• Allacciare le cinture addominale e trasversale con la cinghia spartigambe (29).
• Regolare le cinture secondo la grandezza del bambino allungando o accorciando le cinture mediante le fibbie (30).
• Premere i bottoni per aprire la chiusura (26).
• Le cinture trasversali sono regolabili in altezza. Per regolare l'altezza, aprire la fodera sulla parte posteriore e spostare la fibbia nella fodera e nel bordo di rinforzo (34).

Maniglione di sicurezza

• Posizionare le 2 estremità del maniglione di sicurezza nelle aperture sui collegamenti dell'adattatore (31).
• Importante: Allacciare sempre il bambino saldamente usando la cintura di sicurezza.
• Rimuovere il maniglione di sicurezza premendo l'estremità dei due bottoni e tirandolo nello stesso tempo.
• Importante: Il maniglione non può essere usato quando si usa il sedile nella posizione all'indietro.

CESTELLO PORTAOGGETTI

• Il peso massimo consentito nel cestello portaoggetti sotto il Freestyle 4 XL è di 5 kg.
• Il peso massimo consentito per gli altri scomparti portaoggetti è di 0.5 kg.
• IMPORTANTE: Usare solo gli scomparti portaoggetti forniti e non superare il peso massimo consentito.

MANUTENZIONE

• Accertarsi che tutto funzioni correttamente in modo regolare.
• Se il Freestyle 4 XL è danneggiato (ad es. in volo, danno di trasporto), chiedere al vostro fornitore di controllarlo/ripararlo prima di usarlo di nuovo.
• Per motivi di sicurezza, usare sempre i pezzi originali.
• Per un impiego prolungato del Freestyle 4XL, asciugarlo con uno straccio morbido dopo averlo usato sotto la pioggia.
• Per pulire il telaio usare un panno umido. Non usare detergenti abrasivi.
• Non usare lubrificanti perché attragono sporcizia e polvere.
• Nota: L'olio e il grasso danneggiano il funzionamento del freno a mano.
• La fodera, il cestello e il guanciale vanno lavati a mano in acqua tiepida con un detergente per la casa (vedi “Istruzioni di lavaggio”).

Rimuovere la fodera (vedi illustrazioni 32 – 33)

• Rimuovere il sedile dal Freestyle 4 XL (vedi "Fissare il sedile del passeggino").
• Aprire le chiusure lampo sul lato (32 dettaglio).
• Allentare le cinghie sotto il fondo del sedile e sullo schienale e togliere l'elastico situato sotto il poggiapiedi (32).
• Rimuovere i bordi di rinforzo dallo schienale e dal sedile tramite la parte superiore e l'apertura dotata di Velcro (33).
• Rimuovere le cinture trasversali inclinando la fibbia e spingendole attraverso il bordo.

Riposizionare la fodera

• Riposizionare i bordi di rinforzo, accertarsi che le cinture siano correttamente allacciate.
• Fissare l'elastico e le cinghie al telaio metallico.
• Chiudere le chiusure lampo.
• Non usare mai il passeggino senza i bordi di rinforzo e la cintura di sicurezza.

Ruote

• Si possono gonfiare le ruote fino ad una pressione massima di 28 PSI/1.8 Bar. Le ruote sono dotate di valvole d'aria e possono essere gonfiate mediante la pompa fornita o una pompa per bicicletta dotata di un adattatore.
• Se la camera d'aria è forata, la si può riparare come si farebbe per una bicicletta oppure la si fa aggiustare presso un'officina di riparazioni per biciclette.
• Sgonfiare sempre i pneumatici quando si porta il Freestyle 4 XL sull'aereo, perché potrebbero sgonfiarsi a causa della differenza di pressione.
• Il passeggino tende ad arrugginire/perdere il lucido quando viene usato sulla spiaggia. Pertanto si sconsiglia fortemente di portarlo in mare. Pulire le ruote completamente se si usa il passeggino sulla spiaggia.
• Pulire spesso le ruote e gli assi e rimuovere la sabbia o sporcizia prima di montarli.
• I pneumatici possono lasciare tracce nere su alcune superfici (in particolare sui pavimenti lisci come i parquet, lamine e linoleum).

ACCESSORI DISPONIBILI SEPARATAMENTE (OPTIONALS)

Navicella Dreami

Zainetto

Seggiolino auto MAXI-COSI

Parapioggia

L'uso di accessori non originali potrebbe avere effetti contrari circa il funzionamento del Freestyle 4 XL.

DOMANDE E DUBBI

Contattare il vostro fornitore o importatore (vedi indirizzo sul retro).

GARANZIA

• Il periodo di garanzia entra in vigore alla data d'acquisto ed è valido per 12 mesi. La garanzia si applica solo per errori di fabbricazione e difetti di materiale. Lo scontrino originale sarà l'unica prova della data d'acquisto. La garanzia si applica soltanto per il primo compratore e non può essere trasferita. La garanzia è valida solo per i prodotti che non sono stati modificati dall'utente.
• In caso di difetti, contattare il vostro fornitore. Se il fornitore non sarà in grado di aiutarvi, rispedirà il prodotto al fabbricante insieme ad una precisa descrizione del reclamo e alla prova d'acquisto originale con la data. Non è possibile il cambio o il rimborso. Le riparazioni non danno diritto ad un'estensione del periodo di garanzia.
• Il fabbricante è soltanto responsabile dei danni del prodotto da lui prodotto.

La garanzia non è valida se

• Il prodotto non è corredato di prova d'acquisto originale.
• I difetti individuati risultano da un uso o manutenzione errata, ad es. che non rispetta quanto indicato nel manuale d'istruzioni.
• Il lavaggio o la pioggia hanno causato uno sbiadimento, i danni sulla stoffa o macchie.
• Il difetto risulta da un'incuria o da danni sulla stoffa o sul telaio dovuti a un colpo ricevuto dal passeggino.
• Il difetto è stato causato da un incidente o un viaggio in aereo.
• Il difetto risulta da un sovraccarico (superamento del peso massimo autorizzato per il bambino e gli oggetti trasportati).
• Il difetto è provocato dall'uso di una tavola per stare in piedi per un 2° bambino.
• Esiste un'usura normale delle ruote, dei pneumatici e/o della stoffa, dovuta ad un uso quotidiano.
• Il prodotto è stato coinvolto in uno “scontro” ad esempio, con il ciglio del marciapiede o la porta pesante di un negozio. Le ruote e/o gli assi non sono più allineati o possono curvarsi, il che ostacola la progressione del passeggino.
• Le tracce dei pneumatici danneggiano alcune superfici, come i pavimenti di plastica stratificati.
• Non sono state soddisfatte le condizioni di garanzia di cui sopra in qualsiasi altra maniera.
