MANUALE UTENTE GTE 845 Wolf Garten

Istruzioni per l'uso originali 23

1 Impugnatura centrale
2 Manico telescopico
3 Regolazioni bordi
4 Misuratore del filo
5 Staffa protezione piante (GT 850)
6 Interrutore per avviare
7 Impugnatura superiore con eliminazione trazione cavo
8 Regolazione inclinazione manico
9 Autotelaio (GT 845, GT 850)
10 Cassetta filo

NL

6 Comutator pornit/oprit

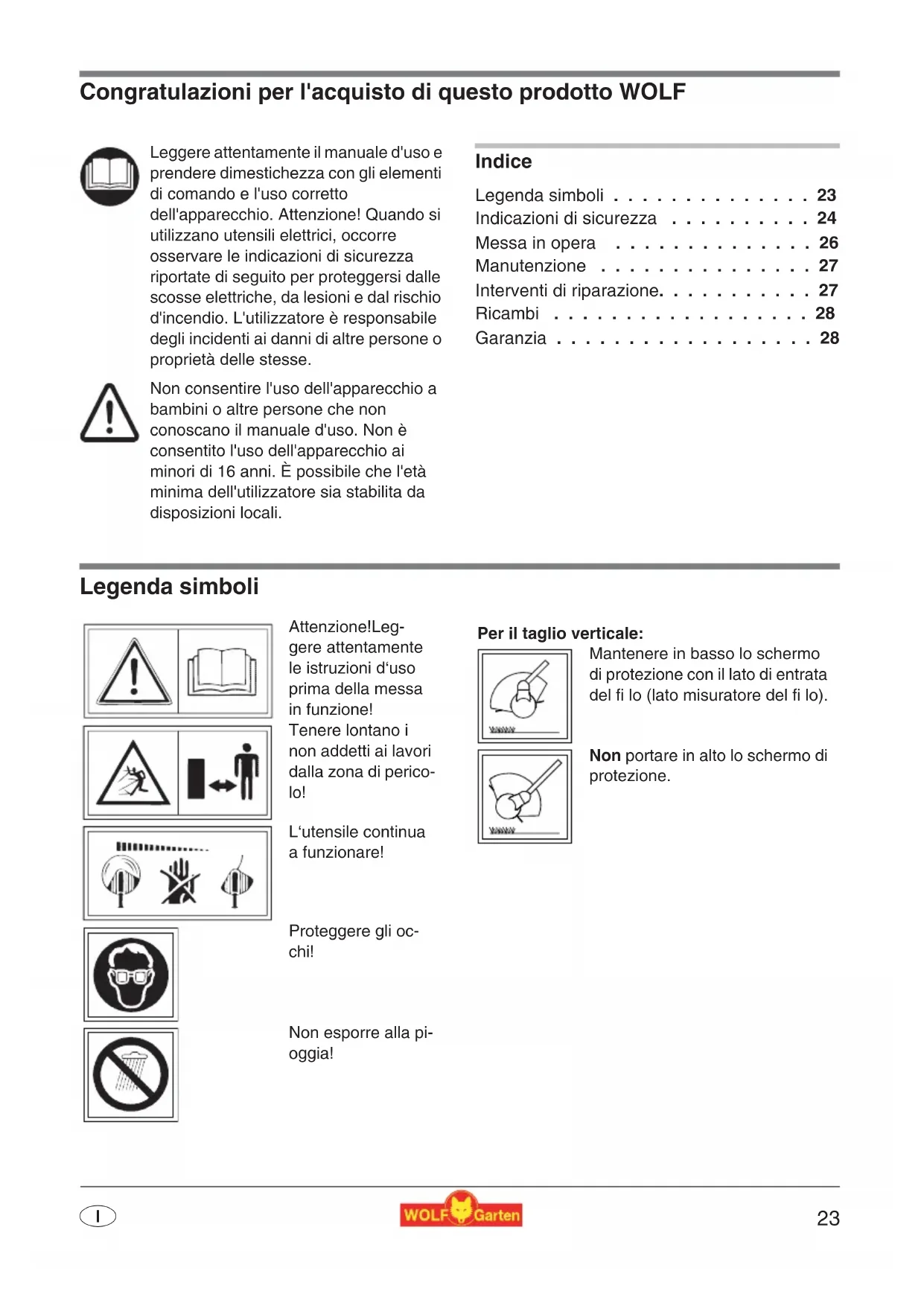

Congratulations per l'acquisto di questo prodotto WOLF

Leggere attendamente il manuale d'uso e prendere dimestichezza con gli elementi di lavoro e l'uso corretto dell'apparecchio. Attenzione! Quando si utilizzato utensili elettrici, occorre osservare leindicazioni di sicurezza riportate di seguito per proteggersi dalles scosse elettriche, da lesioni e dal rischio d'incendio. L'utilizzatore è responsabile degli incidenti ai danni di altre persono o proprietà delle stesse.

Non consentire l'uso dell'apparecchio a bambini o altre persona che non conoscano il manuale d'uso. Non è consentito l'uso dell'apparecchio ai minori di 16 anni. É possibile che l'èta minima dell'utilizzatore sa stabilita da disposizioni locali.

Indices

Legendasimboli 23

Indicazioni di sicurezza 24

Messa in opera 26

Manutenzione 27

Interventi di riparazione. 27

Ricambi 28

Garanzia 28

Legendasimboli

Attenzione! Leggere attendamente le istruzioni d'uso prima della messa in funzione!

Tenere lontano i non addetti ai lavori alla zona di pericolo!

L'utensile continua a funzionare!

Proteggere gli occhi!

Non esporre alla pioggia!

Per il taglio verticale:

Mantenere in basso lo schermodo protezione con il lato di entrata del fi lo (lato misuratore del fi lo).

Non portare in alto lo schermo di protezione.

Indicazioni di sicurezza

Avvertenze generali

• Questa rotofalce è stata progettata per la manutenzione di bordure, nonché di superfi ci erbose e piccoli prati. Questa rotofalce non va usato per impiante pubblici, parchi, centri sportivi, vicino a strade ecc. nonché in agricoltura o in silvicoltura.
  Per salvaguardare l'incomità fi sica dell'utente, la rotofalce non deve essere utilizzata:
  -per spuntare siepi, cespugli e macchie;
  -per tagliare fi ori;
  -per sminuzzare prodotti destinati alla produzione di compost
• Questi appearecchi non sono destinati ad essere re usati da persona molto esperte e/o non informate o da persona con limitate capacità fisiche, sensoriali o mentali, a meno che non siano sorvegliate da una persona responsabile della loro sicurezza o abbiano ricevuto da quest'ultima istruzioni sulle modalità d'uso degli appearecchi.
  Gli apparecchi non possono essere azionati dai giovani di età inferiore a 16 anni.
• Interrompere la macchina se nelle vicinanze si trovano persone, soprattutto bambini o animali domestici.
  L'apparecchio non può essere messo in funzi- one se persone (in particolare bambini) o animali si trovano nelle sue immeditate vicinanze; sarete responsabili per i danni eventualmente provocati.
  Utilizzare la macchina solo durante il giorno oppure se vi è una buona illuminazione artificiale.
• Usare la rotofalce soltanto quando il tempo è asciutto e non lasciarla esposta.
  Non installare mai elementi di taglio in metallo.

Prima dell 'utilizzo

Ripulire l'erba da corpi estranei quali rametti, pietre,pezzi di ferro ecc.Fare attenzione ai corpi estranei anche durante la tosatura.
- Il cavo dell'alimentazione installato sull'esterno dell'apparecchio e la prolunga devono essere controllati regolarmente in relazione a

eventuali danni ed allo stato di invecchiamento. Utilizzarli solo se sono in perfette condizioni.

Nonutilizzare mai I'apparecchio se vi sono dispositivi di sicurezza o copertura danneggiate.
- Per ragioni di sicurezza devono essere utilizzati sostanto ricambi originali o approvati dal produttore. Nella sostituzione, rispetto le istruzioni per l'installazione!
- Specnere l'attrezzo e staccare la spina prima di regolare o pulire l'attrezzo o di controllare se il cavo di collegamento sua attorcigliato o daneggiato.
- Prima della messa in funzione e in seguito ad urto, eseguire un controllo accurato della machine per verifi care l'eventuale presenza di usura o danni, e fare eseguire i lavori di riparazione necessari.

Cavo

Utilizzare esclusivamente prolonghe con una sezione di almeno 3 × 1,5 ~mm^2 e una lungezza massima di 25 ~m :

• eventuali cavi in gomma flessibile devono essere del tipo HO7RN-F o superiore

• eventuali cavi in PVC devono essere del tipo HO5 VV-F o superiore (i cavi di quello tipo non sono adatti per l'impiego continuo all'aperto - come p. es. posa molto terra per il collegamento di una presa elettrica da giardino, collegamento di una pompa per la ghetti o conservazione all'aperto.)

• Essi devono essere protetti dagli spruzzi d'acqua.
  Utilizzare un dispositivo di sicurezza per correnti di guasto (RCD) con una corrente di guasto di non除外 30mA .
  Fissare il cavo di collegamento allo sgrvio di tiraggio. Non far sfregare oggetti appuntiti o taglientiagli spigoli.Non schiacciare il cavoattraverso fissure della porta o spalti delle finestre.I dispositivi di commutazione non devono essere rimossi o superati (ad es. Attaccando la leva di lavoro al manico di guida).

Durante l'utilizzo

• Tenere sempre mani e piedi a una certa distanza dal dispositorio di taglio, in modo particolare quando si avvia il motore.
• Fare attentione a evitare lesioni ad agli dispositivo che serve alla lunghezza del fi lo per tagliare. Dopo l'estrazione di un nuovo fi lo, Maintainere sempre la macchina nella normale posizione di lavoro prima di metterla in funzione.
  La totofalce, quando vienne avviata, delve es-. sere tenuta parallela al prato, per evitare inci denti.
• La distanza di sicurezza dal fi lo rotante deve essere rispetto while duringe l'utilizzo. NonMETTERE le mani nel filo rotante.
• Mettere gli occhiali di protezione!
• Indossare sempre abiti indicati per il lavoro; non capi molto larghi ecc., che possono restare impigliati nel meccanismo di taglio. Calzature resistenti! Proteggereanche le gambe (ad esempio mediante pantaloni lunghi).
• Durante il trasporto fi no ai singoli punti di utilizzo, è necessario spegnere il motore.
  Fare particolare attenzione quando si cammina all'indietro: c' è il pericolo d'inciampare!
• Tenere il cavo di alimentazione lontano dal meccanismo di taglio.
  Se il cavo elettrico viene danneggiato durante l'uso, staccare immediatamente la spina alla presa di corrente. Non toccare il cavo primadi aver molto la spina.
  Nelle pause tra i vari utilizzi non lasciare incustodita la rotofalce! Si raccomanda di tenerla in un luogo sicuro.
• I dispositivi di attivazione installati sull'apparecchio non devono essere rimossi o bypassati, ad esempio legando al manico l'interruttore con richiamo.
  Non sbattere la scatola del fi lo contro il terreno e non farla picchiare contro gli spigoli dei muri. Se la scatola ha ricevuto un colpo forte, si deve fare attenzione ad una più intensa vibrazione del manico. Se sono è, l'apparecchio deve esere fatto controllare da un'offi cina autorizzata dal servizio assistenza.

Dopo l'utilizzo

• Dopo l'utilizzo sfi sare la spina elettrica e controllare se la macchina ha subito dei danni.
• Al momento di riporlo fare: Attenzione! Il meccanismo di taglio continua a funzionare per un certo lasso di tempo!
• Attendere sempre che il meccanismo di taglio si fermi.
• Le operazioni di manutenzione e pulizia dell'apparecchio, nonché la rimozione dei dispositivi di protezione ed Ancora la sostituzione della cassetta del fi lo devono essere eseguite soltanto a motore spento ed a meccanismo di taglio disattivato, nonché a presa staccata dall'alimentazione di rete. Utilizzato sempre solo cassette fi lo originali WOLF, rispettoando le istruzioni d'uso.
• Il meccanismo di taglio a fi lo non deve essere pulito sotto l'acqua corrente ed in particolare non a forte pressione.
• Le riparazioni dell'apparecchio devono essere eseguite sostanto dai centri assistenza WOLF oppure da offi cine autorizzate.
• Verifi care che le aperture dell'aria siano perfettamente pulite.

Smaltimento rifi uti

Non smaltire apparecchiature elettriche insieme ai rifi uti domestici. Riciclare componenti, accessori e imballaggi in modo ecologico.

Messa in opera

Tempo d'esercizio

• Si prega di osservare le prescrizioni vigenti nei singoli stati.

Regolazioni

Il tagliaerba dispone di un angolo dii lavoro regolabile a 4 positioni. Si possonoosi raggiungere comodamente nel giardino i punti problematici e difficultamente accessibili.Per regolare la posizione di lavoro ottimale, dovreste osservare le seguenti istruzioni.

Durante il lavoro, il meccanismo di taglio dovrebbe essere inclinato leggermente in avanti.

Angolo di lavoro e ruote

Taglio libero - Angolo di lavoro 1 A

Il taglio libero è particolaremente adatto a tagliare glierdi superfici ricoperte da erba fitta. Durante il taglio libero, il tagliaerba dovrebbe oscillare in modo semicircolare davanti al corpo.

1.Regolare l'angolo di lavoro.E
2. Togliere le ruote . G

Taglio uniforme - Angolo di lavoro 2 B

Raccomandazione: Per ottenere un taglio preciso e con altezza uniforme, si dovrebbero impiegare le ruote (vedi accessori).

1.Regolare l'angolo di lavoro . E
2. Montare le ruote . H
3. Posizionare le ruote . J

Taglio sotto arbusti / su pendii - Angolo di lavoro 3 C

1.Regolare l'angolo di lavoro. E
2. Togliere le ruote . G

Funzione bordi (taglio verticale) - Angolo di lavoro 4 D

La funzione bordi rende possibile un taglio preciso e comodo lungo il bordo del prato.

1. Ruotare il meccanismo di taglio a 90^ . F
2. Regolare l'angolo di lavoro . E
3. Montare le ruote . H
4. Posizioneare le ruote . J

Staffa protezione piante (GT 850)

La staffa protezione piante protege arbusti, alberi e piante di aiuole M).Durante la bordatura si deve inseire la staffa di protezione delle piante M2.

Manico telescopico e impugnatura

Mediante manico telescopico e impugnatura centrale si adatta l'apparecchio alla grandezza del corpo KL.

Guidare il cavo nelle scarico della trazione

Lo scarico della trazione nella impugnatura di guidad impedisce un allentamento involontario del cavo della prolunga N).

Collegamento alla presa (230 Volt, 50 Hz)

• Collegare l'apparecchio solo a prese protette da un fusabile ridardato da 10-16 ampère (o da un interruptatore di protezione della linea di tipo B).

i Nota:dispositivo di protezione contro corrente residuale

Questi dispositivi di protezione protegono da lesioni gravi qualora si entri in contatto con linee danneggiate nonché in caso di errorsi di isolamento e, in determinati casi,anche in caso di danneggiamento di linee molto tensione.

Raccomandiamo che l'attrezzo sia collegato ad una presa di corrente che sua protetta da un dispositivo di protezione contro la corrente residuale (RCD) con una corrente residuale non superiore a 30mA .
- Sono disponibili dei retrofit per i vecchi impianti. Rivolgersi ad un technician elettricista

Inserimento/Disinserimento N (2)

Consigli per tagliare

• Tagliare lentamente e gradualmente l'erba più alta.
  Se a causa dell'usura il filo di taglio si accorcia, disinserire sempli-cente l'apparecchio. Il filo si regola poi automaticamente.

• Durante l'insertimento e il disinserimento il filo si regola automaticamente a 6-8 mm. Un insertimento e disinserimento Frequentemente alla motivazioni comporta una magiore usura del filo.

• Aumentate la durata del Vostro tagliaerba, quando - prima o dopo agli taglio - pulite le fessure di ventilazione e eliminate dal lato inferiore dell'apparecchio l'erba residua.

Manutenzione

Sostituire la cassetta del filo

L'utensile di taglio continua a funzionare! Prima di tutti i lavori estrarre la spi- na della rete sull'apparecchio!

1. Premere contemporaneamente i coperchi delle bobine sulle due serrature a scatto ed estrarre O
2. Togliere la bobina del filo.
3. Eliminare eventuali insudiciamenti.

4. Per evitare uno svolgimento involontario della bobina, non estrarre dalle fessure le estremità del fi lo della nuova cassetta prima dell'introduzione P.

5. Introduire la bobina del fi lo nella scatola . Q

nodi della bobina del fi lo devono essere in direzione del coperchio!

1. Collocare i coperchi delle bobine sull'attacco delle bobine del filo, in modo da sentire le due serrature a scatto.

Prima dell'insertimento:mantere il tagliaerba parallelo al terreno, dato che altrimenti esiste il pericolo di ferirsi.

Interventi di riparazione

Problema Possibile causa Rimedio
Non funziona ilsystema di ris-punta del filo da taglio.	Rocchetto vuto. • Vedi sostituzione cassetta filo di taglio.
	Sporcizia negli ingranaggi di regolazione oppure bottone di scatto e rocchetto di avvolgimento sporchi.	Ripulire la sporcizia con spazzola.
	Filodi di taglio strappato e cassetta rient-rata.	Togliere la bobina, tira re eventualmente il filo leggermente avvolgendolo e rientrare la bobina.
	Filodi inceppato sulla bobina.
	Filodi attaccato saldamente sulla bobi-na.	Staccare il filo eventualmente av-volgendolo tirato leggermente e rien-trare la bobina.

Preghiami di far eliminare tutti gli altri disturbi dal servizio assistenza.

Ricambi

N. di ordinazione	Denominazione dell'articolo	Descrizione dell'articolo
7130 085 GT-F7 Filocasetta
7136 085 GT-F8 Filocasetta
7136 086 GT-R Ruote

Fornituraattraverso il Vostro Rivenditore.

Garanzia

In anni paese sono valide le condizioni di garanzia pubblicate alla nostra società, o dall'importatore. Nei limiti della garanzia, eliminiamo Gratisamente quasti alla vostra macchina, se originati da difetti di materiale o di fabbricazione. In caso di garanzia siete pregati di rivolgervi al Vostro rivenditore o alla filiale più vicina.
