BEDIENUNGSANLEITUNG GTE 845 Wolf Garten

GT 840
GT 845
GT 850

Originalbetriebsanleitung 6

2 Teleskopstiel
3 Einstellung Senkrechtschnitt
4 Fadenmesser
5 Pflanzenschutzbügel (GT 850)
6 Ein-/Ausschalter
7 Obergriff mit Kabelzugentlastung
8 Einstellung Stielneigung
9 Rader (GT 845, GT 850)
10 Fadenkassette

GB

Herzlichen Glückwunsch zum Kauf Ihres WOLF-Produkt

Lesen Sie die Gebrauchsanweisung sorgfältig, und machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungen und Brandgefahr, nachstehende Sicherheitshinweise zu beachten. Der Benutzer ist verantwortlich für Unfälle mit anderen Personen oder deren Eigentum.

Lassen Sie nie Kinder oder andere Personen, die die Gebrauchsanweisung nicht kennen, das Gerätbenutzen. Jugendliche unter 16 Jahre dürfen das Gerät nicht benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

Inhalt

Bedeutung der Symbole 6

Sicherheitshinweise 7

Betrieb 9

Wartung 10

Beseitigung von Störungen 11

Ersatzteile 11

Garantie 11

Bedeutung der Symbole

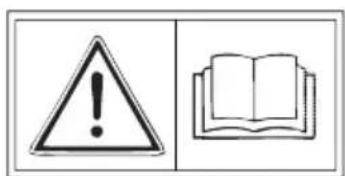

Achtung! Lesen Sie vor Inbetriebnahme die Gebrauchsanweisung!

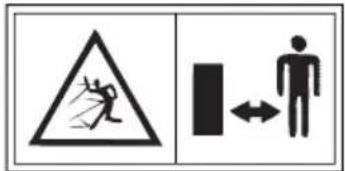

Dritte aus dem Gefahrenbereich fernhalten!

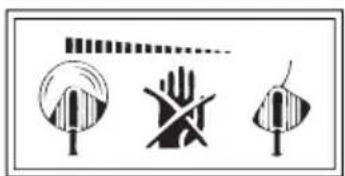

Werkzeug lauft nach!

Augenschutz tragen!

Nicht dem Regen aussetzen!

Bei Senkrechtschnitt:

Schutzschirm mit der Fadeneintrittsseite (Seite Fadenmesser) nach unten halten.

Schutzschirm nicht nach oben halten.

Sicherheitshinweise

Allgemeine Hinweise

• Dieser Rasenkantentrimmer ist für die Pflege von Rasenkanten sowie kleineren Gras- und Rasenflächen im privaten Bereich vorgesehen. Dieser Trimmer sollt nicht in öffentlichen Anlagen, Parks, Sportstätten, an Straβen usw. sowie in der Land- und Forstwirtschaft eingesetzt werden.
  Wegen körperlicher Gefährung des Benutzers darf der Rasentrimmer nicht gebraucht werden:

• zum Trimmen von Büschen, Hecken und Strauchern;

• zum Schneiden von Blumen;

• zum Zerkleinern im Sinne der Kompostierung.

• These Geräte sind nicht davon bestimmt, durch Personen mit mangelnder Erfahrung und/oder mangels Wissen benutzt zu werden oder durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, es sei dess, sie wer-den durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie die Geeräte jeweils zu benutzen sind.

• Jugendliche unter 16 Jahren dürfen die Geräte nicht bedieten.
  Das Gerat darf nicht in Betrieb genommen werden, wenn sich Personen (insbesondere Kinder) oder Tiere in unmittelbarer Nae befinden; Sie sind fur die Schaden verantwortlich.

• Unterbrechen Sie den Gebrauch der Maschine, wenn Personen, vor allem Kinder oder Haustiere in der Nähe sind.
• Benutzen Sie die Maschine nur bei Tageslicht oder gutter künstlicher Beleuchtung.
• Den Trimmer nur bei trockenem Wetter benutzen und nicht im Regen liegenlassen.
• Montieren Sie nie metallische Schneidelemente.

VordemEinsatz

Säubern Sie den Rasen von Fremdkörpersn wie Åste, Steine, Draht usw. Achten Sie auch während des Trimmens auf Fremdkörper.

Das auBen am Gerat installierte Anschlusskabel und das Verlangerungskabel,müssen regelmabig auf Beschadigung und Alterung (Bruchigkeit) undersucht werden. Nur in einwandfreiem Zustand benutzen!
- Benutzen Sie niemals ein Gerät mit beschädigten Schutzeinrichtungen oder Abdeckungen.
- Aus Sicherheitsgründen sind nur Originalersatzteile oder vom Hersteller freiigegebene Teile zu verwenden. Beim Austausch Einbauhinweise beachten!
Vor dem Einstellen oder Säubern des Gerätes oder vor dem Prüfen, ob die Anschlussleitung verschlungen oder verletzt ist, das Gerät ausschalten und den Netzsteckerziehen.
Vor Inbetriebnahme der Maschine und nach ir-gendwelchem Aufprall, prufen Sie die An-schlussleitung auf Anzeichen von VerschleiB oder Beschädigung, und setzen Sie notwendige Reparaturen durchführren.

Kabel

• Verwenden Sie ausschließlich Veränderungskabel mit einem Mindest-Querschnitt von 3 × 1,5 ~mm^2 und einer max. Länge von 25 ~m : - wenn Gummischlauchleitungen, dann nicht leichter als TypHO7RN-F - wenn PVC-Leitungen, dann nicht leichter als Typ HO5 VV-F (Leitungen diesen Typs sind für die ständige Verwendung im Freien nicht ge-eignet, wie z. B.: unterirdische Verlegung zum Anschluss einer Gartensteck-dose, Anschluss einer Teichpumpe oder Lagerung im Freien)
• Sie müssen spritzwassergeschützt sein.
  Benutzen Sie eine Fehlerstromschutzeinrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30mA .
• Anschlusskabel an der Zugentlastung befestigen. Nicht an Kanten, spitzen oder scharfen Gegenständen scheuernlassen. Kabel nicht durch Turritze oder Fensterspalten quetschen. Schalteinrichtungen dürfen nicht entfernt oder überbrückt werden (z.B. Anbinden des Schalthebels am Führungsholm)

BeimArbeiten

• Halten Sie immer Höhe und Fuß von der Schneideinrichtung halten, vor allem, wenn Sie den Motor einschalten.
• Seien Sie vorsichtig gegen Verletzungen an jeder Einrichtung, die zum Abschreiben der Fadenlänge dient. Nach dem Herausziehen eines neuen Fadens halten Sie die Maschine immer in ihrer normalen Arbeitsposition, bevorsie eingeschaltet wird.
• Den Rasentrimmer beim Einsatzen parallel zum Rasen halten, da sonst Verletzungsgefahr gegeben ist.
• Auch beim Arbeiten Sicherheitsabstand zum rotierenden Faden einnehmen. Nicht in den rotierenden Faden greifen.
• Tragen Sie immer geeignete Arbeitskleidung; keine weite Kleidung etc. die vom Schneidwerkzeug erfasst werden kann. Festes Schuhwerk! Schützen Sie auch ihre Beine (z. B. durch lange Hosen).
  Augenschutz tragen!
• Beim Transport zu den einzelnen Arbeitsstellen, ist der Motor abzustellen.Sicherheitshinweise
• Üben Sie besondere Vorsicht beim Rückwärtsgehen. Stolpergefahr!
• Halten Sie die Anschlussleitungen von den Schneidwerkzeugen fern.
• Wenn die Anschlussleitung während des Gebrauchs beschädigt wird, muss sie sofort vom Netz getrennt werden. Leitung nicht berühren bevor sie vom Netz getrennt ist.
• Bei Arbeitsunterbrechungen setzen Sie den Trimmer nie unbeaufsichtigt liegen.itte an einem sicheren Ort aufbewahren.
  Die am Gerät installierten Schalteinrichtungen führen nicht entfern oder überbrücken werden (z. B. durch Anbinden des Tastschalters am Griff).
  Die Fadenbox nicht auf den Boden stoßen und nicht an Mauerkanten anschlagen. Hat die Fadenbox einmal einen starken Stoß erlitten, ist auf eine verstärkte Vibration am Griff zu achten. Wenn dies der Fall ist, muss das Gerät von einer Kundendienstwerkstatt überprüft werden.

Nach dem Arbeitsen

• Ziehen Sie nach dem Gebrauch den Netzstecker und überprüfen Sie die Maschine auf Beschäftigung.
• Beim Abstellen: Achtung, Gefahr! Schneidwerkzeug lauft nach!
• Immer den Stillstand des Schneidwerkzeuges abwarten.
  Wartungs- und Reinigungsrarbeiten am Gerät, sowie das Abnehmer der Schutzeinrichtungen oder der Austausch der Fadenkassette, * d rufen nur bei stillgesetztem Motor und abgeschalteten Schneidwerkzeug und nur, wenn der Netzstecker abgezogen ist, vorgenommen werden. Nur Original-WOLF-Fadenkassetten verwenden, Einbauhinweise beachten!
• Der Fadenschneiderarf nicht mit flieBendem Wasser,insbesondere nicht unter Hochdruck gereinigt werden.
• Reparaturen am Gerät dürfen nur von WOLF-Service-Stationen und autorisierten Werkstätten vorgenommen werden.
• Achten Sie darauf, dass Luftöffnungen frei von Verschmutzungen sind.
  Lagern Sie die Maschine nicht in Reichweite von Kindern.

Entsorgung

Elektrogeräte gehören nicht in den Hausmüll. Gerät, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Betrieb

Betriebszeiten

-Bitte regionale Vorschriften beachten.
- Erträgen Sie die Betriebszeiten bei ihrer örtlichen Ordnungsbehörde.

Einstellungen

Der Rasentrimmer verfügt über einen 4-fach verstillbaren Arbeitswinkel. Dadurch konnen Sie problematische und schwer zugängliche Stellen im Garten bequem erreichen. Um die optimale Arbeitsposition einzustellen, sollen den Sieitte die folgenden Hinweise beachten.

Während des Arbeitsens sollte der Schneidkopf möglich nach vorne genegt sein.

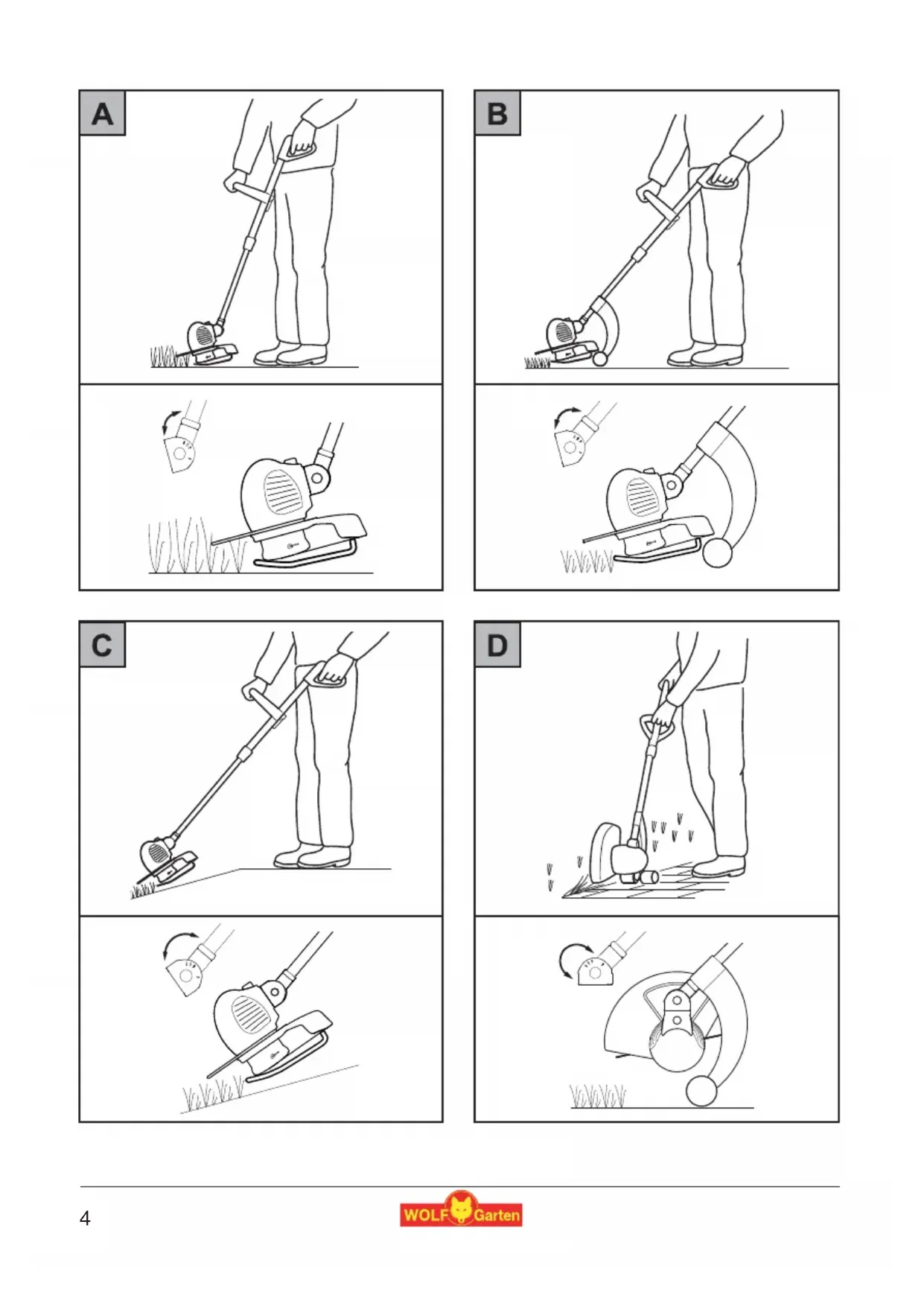

Arbeitswinkel und Räder

Freischneiden - Arbeitswinkel 1 A

Das Freischneiden eignet sich besonderss gut, um große, hochbewachsene Flächen zu Trimmen.

Beim Freischneiden sollte man den Rasentrimmer halbkreisfürmig vor dem Körper schwingen.

1. Arbeitswinkel einstellen. E
2. Räder gegebenenfalls entfernen . G

Gleichmäßiges Schneiden - Arbeitswinkel B

Empfehlung: Um einen gleichmäßig hohen und sauberen Schnitt zu erzielen, sollte man die Räder verwenden.

1. Arbeitswinkel einstellen. E
2. Räder gegebenenfalls montieren . H
3. Rader positionieren . J

Schneiden unter Strauchern / an Abhängen - Arbeitswinkel 3 C

1. Arbeitswinkel einstellen. E
2. Räder gegebenenfalls entfernen . G

Edge-Funktion (Senkrechtschnitt) - Arbeitswinkel 4 D

Die Edge-Funktion ermittelicht es, ein prazises und bequemes Trimmen entlang der Rasenkante.

1. Schneidkopf um 90^ drehen . F
2. Arbeitswinkel einstellen. E
3. Räder gegebenenfalls montieren . H
4. Räder positionieren. J

Pflanzenschutzbügel (nur GT 850)

Der Pflanzenschutzbügel schützt Straucher, Bäume und Beetpflanzen M). Beim Edgen muss der Pflanzenschutzbügel umgesteckt bleiben M (2).

Teleskopstiel und Handgriff

Mittels Teleskopstiel und Mittelgriff, wird das Geräta auf Körperpermöbe angepasst K L

Kabel in die Zugentlastung führen

Die Zugentlastung im Führungsgriff verhindert ein unbeabsichtigtes Lös des Verlängerungskabels N (1).

Anschluss and die Steckdose (230 Volt, 50 Hz)

Das Gerät nur an Steckdosen anschließen, die mit einer 10-16 Amp. Sicherung träge (oder LS-Schalter Typ B) abgesichert sind.

i Hinweis: Fehlerstromschutzeinrichtung

These Schutzeinrichtungen schützen beim Berühren von beschädigten Leitungen, Isolationsfehlern und in bestimmen Fällen auch beim Beschädigen von unter Spannung stehenden Leitungen vor schweren Verletzungen.

• Wir empfehlen, das Gerät nur an Steckdosen anzuschließen, die mit einer Fehlerstromschutzeinrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30mA abgesichert sind.

• Für Alt-Installationen gibt es Nachrüst-sätze. Sprechen Sie mit einer Elektro-Fachkraft

Ein-/Ausschalten (2)

Tipps zum Trimmen

• Hoheres Gras langsam und stufenweiseschneiden.
  Wird durch Verschleib der Schneidfaden zu kurz, das Gerät einfach ausschalten. Der Faden stellt sich dann automatisch nach.

• Bei jedem Ein- und Ausschalten stellt sich der Faden automatisch 6-8 mm nach. Häufiges An- und Abschalten ohne Grund führt dazu zu erhöhtem Fadenverschleib.

• Sie erhöhen die Lebensdauer Ihres Trimmers, wenn Sie vor oder nach jeder Trimmen, die Luftungsschlitze reini-gen und die Unterseite des Gerätes von Grasresten saubern.

Wartung

Fadenkassette austauschen

Schneidwerkzeug lauft nach! Vor allen Arbeiten am Gerät Netzsteckerziehen!

1. Spulendeckel an beiden Verschnappungen gleichzeitig zusammen und abziehen O
2. Fadenspule entnehmen
3. Eventuelle Verschmutzungen entfernen

4. Um ein unbeabsichtiges Abspulen zu vermeiden, Fadenenden der neuen Fadenkassette vor dem Einlagen nicht aus den Halteschlitzen gehmen P

5. Fadenspule ins Gehäuse einlagen. Q

Die Noppen der Fadenspule müssen zum Deckel zeigen!

1. Spulendeckel so auf die Fadenspulen-Aufnahme aufsetzen, dass die beiden Verschnappungen spürbar einrasten.

Vor dem Einsatz: Rasentrimmer parallel zum Boden halten, da sonst Verletzungsgefahr besteht.

Beseitigung von Störungen

Problem Ursache	Abhilfe
Automatische Fadennachstel-lung funktioniert nicht	• Spule leer • Fadenkassette austauscher.	• Teile mit Bürste vom Schmutz sä-bern.
	• Verzahnung zwischen rotem Knopf und Fadenspule verschutzt.
	• Schneidfaden ist abgerissen und in die Fadenbox eingezogen.	• Fadenspule enthalten, ggf. Faden mit leichtem Zug neu aufwickeln und Spule einlagen.
	• Schneidfaden hat sich auf der Spule verklemmt.
	• Schneidfaden ist auf der Spule ver-schweiβt.	• Verschweiben Tod Festeil entfernen, ggf. Faden mit leichtem Zug neu aufwi-ckeln und Spule einlagen.

Im Zweifelsfall immer eine WOLF Service-Werkstatt aufsuchen.

Trimmer vor jeder Prüfung, Reinigung oder vor Arbeiten an der Spule abstellen und Netzsteckerziehen.

Ersatzteile

Bestell-Nr. Antikel-Bezeichnung A	Antikel-Beschreibung
7130 085 GT-F7 Fadenspule
7136 085 GT-F8 Fadenspule
7136 086 GT-R Ersatzräder
Lieferung über ihren Handlcr

Garantie

In jedem Land gelten die von unserer Gesellschaft oder dem Importeur Herausgegeben Garantiebestimmungen. Störungen beseitigen wir an ihrem Gerät im Rahmen der Gewährleistung kosten, sofern ein Material- oder Herstellungsehler die Ursache sein sollte. Im Garantiefall wenden Sie sichitte an ihren Verkäufer oder die nachstgelegene Niederlassung.

Oogbescherming dragen!

• Var god iakta regionala foreskrifter.
• Erfragen Sie die Betriebszeiten bei ihrer örtlichen Ordnungsbehörde.

Inställningar

MTD Products AG
Geschäftsbereich WOLF-Garten
Industriestraße 83-85
D-57518 Betzdorf, Sieg
Tel.: ++49 2741 281-0/Fax: ++49 2741 281-210
