MANUALE UTENTE XS 151 EV NEW POL

La ringraziamo per aver scelto un nostro prodotto. La preghiamo di leggere attendamente le istruzioni per l'uso prima dell'allacciamento e dell'utilizzo della macchina.

La conoscenza dei principi di funzionamento garantirà un corretto e sicuro sfruttamento dell'apparecchio.

In caso di vendita, oppure di cessione dell'asciugatore, bisogna ricordarsi di consegnare al nuovo utilizzatoreanche il libretto delle istruzioni per l'uso.

INDICE

NOTE E CONSIGLI PER L'UTILIZZATORE 11-13

Dati tecnici 11

DESCRIZIONE DELLA MACCHINA 13

INSTALLAZIONE DELLA MACCHINA 14-15

Installazione 14
- Messa in piano del'asciugatore 14
- Collegamento del tubo di evacuationa aria 14
- Collegamento all'impiano elettrico 15

UTILIZZO DELLA MACCHINA 15-17

• Descrizione delle funzioni 15
  Obl
  Perasciugare la biancheria correttamente 16
• Precauzioni per tessuti 16
  -Tabellaprogrammi 17
  Pesi biancheria 17

MANUTENZIONE

Pulizia del filtro 18
·Individuazione guasti 18
- Soluzione dei problemi 18
- Accessori optional 18

NOTE E CONSIGLI PER L'UTILIZZATORE

DATI TECHNICI

Dimensioni:	Larghezza cm.:	59.5
	Altezza cm.:	85.0
	Profondità cm.:	57.0
Capacità Max		5 kg (ascutto)
Potenza Nominale		vedi targhetto caratteristiche
Tensione		vedi targhetto caratteristiche

MODELLO:

NUMERO DI FABBRICAZIONE:

DATA D'ACQUISTO:

NOTE E CONSIGLI PER L'UTILIZZATORE

L'uso di quello appearecchio dovra essere quello di asciugatore per uso domestico agli altri utilizzato è da considerarsi improprio e quindi pericoloso.
Conservare il presente manuale d'uso sempre vicino all'asciugatrice in modo da poterlo consultare rapidamente se necessario.
Qualsiasi modifica o tentativo di manomissione dell'apparecchio più essere pericolosa per l'utilizzatore e provocare danni al prodotto.
Alla segna dell'elettrodomestico, verificare che risulti

indenne da eventuali danneggiamenti dovuti al trasporto. Se si rilevassero danneggiamenti, rivolgersi immediatamente al rivenditore.

Durante il ciclo d'asciugatura, l'aria della stanza viene convogliataattraverso il lato posteriore dell'elettrodomestico. Non copire I'asciugatrice con biancheria oalto.
Nel posizionare l'apparecchio assicurarsi che il cavo di alimentazione non subisce piogature ne compressioni e sua accessibile, per eventuali interventi.
Si ricordi che durante il ciclo

d'asciugatura, il vetro dell'oblo e il tubo di scarico si scalderannoanche fino ad una temperatura di 60^ .Non toccare queste parti prima della fine del ciclo di raffreddamento.

E' Vietato l'uso della macchina ai bambini, se non sorvegliati.
Non far mai asciugare capi che siano stati a contatto di agenti chimici come ad esempio fluidi di pulitura a secco.

Sono infatti di natura volatil e potrebbero causare esplosioni.

Non far asciugare capi con

Non attaccare oppure staccare la spi- na alla presa della corrente elettrica con le mani bagnate.

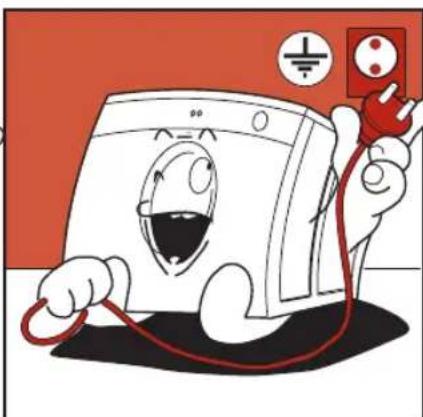

La macchina deve essere collegata ad una presa di corrente elettrica provvista di messa a terra e conformme alle esigenze di sicurezza.

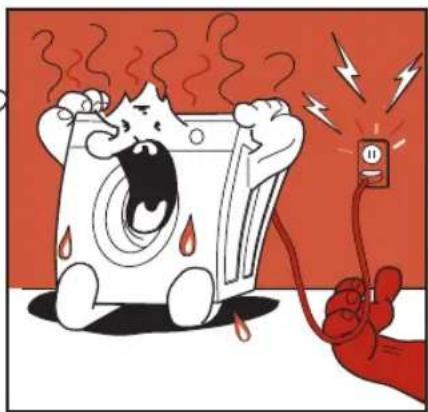

E' Vietato collegare la macchina alla presa elettrica utilizzato prolonghe o spine multiple.

Non esporre l'apparecchio ad agenti atmosalferici.

Esegundo le revisioni o le pulizie ricordarsi di staccare l'apparecchio alla presa della corrente elettrica.

Nel caso si voglia staccare la macchina alla presa della corrente non tirare il cavo elettrico ma la spina.

NOTE E CONSIGLI PER L'UTILIZZATORE

gomma espansa o parti in gomma, in quanto potrebbero sciogliersi e danneggiare altri capi di biancheria o addirittura l'elettrodomestico stesso.

Se l'elettrodomestico viene venduto o regalato, si ricordi di conseignare ancche il presente manuale che consentirà al successivo proprietario diutilizzare l'asciugatrice in modo corretto e sicuro.
Non si può tentare di riparare da soli i guasti dell'apparecchio perché le riparazioni ef

fettuate da non professionisti possono provocare seri danni e tolgoni il diritto alle riparazioni di garanzia.

Le riparazioni dell'apparecchio possono essere effettuate esclusivamente da personale autorizzato dei centri di assistenza. Per le riparazioni devono essere usate solo parti di ricambio originali.
Centrifugare o strizzare bene la biancheria prima di caricarla nell'asciugatore. La biancheria ben centrifugata si

asciughera piu in fretta.

Pulire bene il filtro agli volta che si utilizza l'asciugatrice, in modo da garantire una perfetta circolazione dell'aria.

LA DITT A PRODUTRICE DECLINA QUALSIASI RE-SPONSABILITA PER EVENTUALI INCIDENTI PROVOCATI DALLA NON OSSERVANZA DELLE NORME DI SICUREZZA NONCHÉ DELLE ISTRUZIONI D'USO

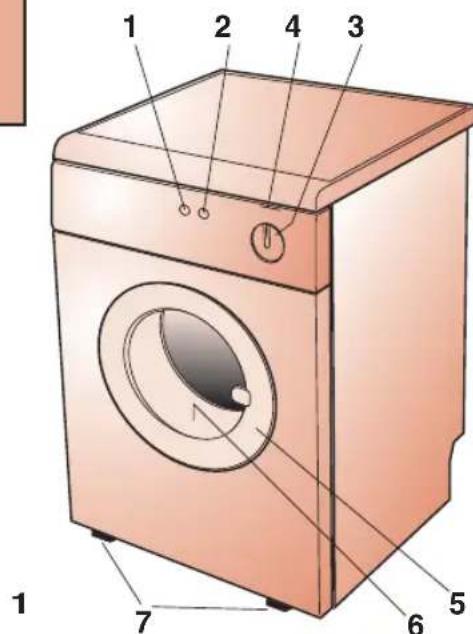

DESCRIZIONE DELLA MACCHINA

La macchina è un elettrodomestico che asciuga agli tipo di tessuto quando Lei vuole.

La struttura é stata realizzata in pannelli di lamiera trattati e verniciati in modo che le sue qualità estetiche possano ri-manere inalterate nel tempo.
Il motore e tutte le parti in mo

vimento sono state studiate e realizzate in modo da garantire il massimo della silenzità.
Il pannello comandi racchiude in se la possibilità di utilizzato

facilitmente tutte le asciugature desiderate.

L'oblo molto ampio facilità il carico e scarico della biancheria.

1 - Pulsante ON/OFF
2 - Pulsante asciugatura delicata o energia
3 - Manopola regolazione tempi di asciugatura
4 - Spia di controllo asciugatore acceso
5-Obl
6 - Filtro
7 - Piedini registrarili

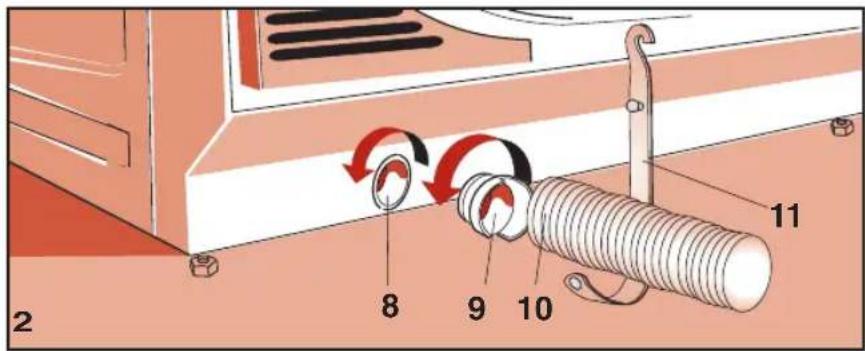

8 - Sbocco di scarico
9 - Raccordo di accoppia-mentation
10-Tubo di scarico
11-Supporto tubo

INSTALLAZIONE DELLA MACCHINA INSTALLAZIONE

L'installazione deve essere effettuata da personale professionalmente qualificato, secondo le istruzioni del costruttore, perché una errata installazione può causare danni a persone e cose.

Installare l'asciugatore vicino una finestra per facilitare l'evacuazione dell'aria umida.

Utilizzato il tubo di evacuatione dell'aria per evitare la condensa e fissarlo nel foro A situato nella parte posteriore in basso della macchina (fig. 3).

Non coprire mai le presedell'aria poste dietro il vosto apparecchio.

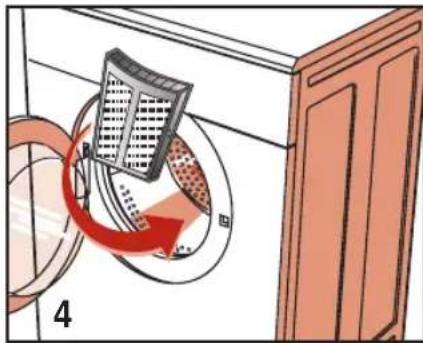

Mettere il filtro nella posizio

ne diutilizzo (fig.4). Pulire l'internodel cestello di

asciugatura con un panno umido per togliere l'eventuale polvere che vi si deposita.

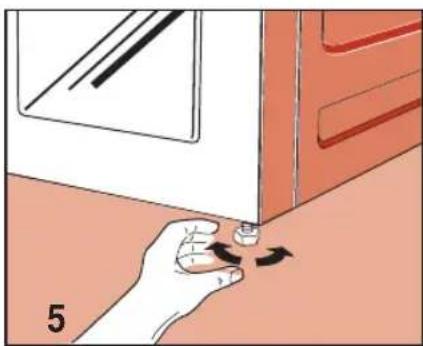

MESSAGE IN PIANO DELL'ASCIUGATORE

Piedini regolabili. Mettere l'asciugatrice in posizione verticalie in modo che appoggi saldamente su tutti e quattro i piedini. Livellare la macchina registrando i piedini come di seguito descripto

Sollevare leggermente la macchina.

Regolare i piedini all'altezza giusta (fig. 5).

(Non svitare troppo i piedini e non usare cacciaviti.)

Abbassare la macchina.

Una macchina mal livellata puo danneggiare i cuscinetti ed usurarsi prematuramente. Questo asciugatore non necessita di fissaggio al suolo.

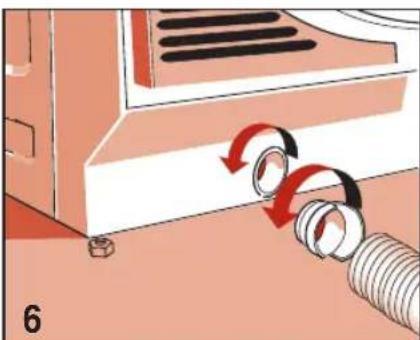

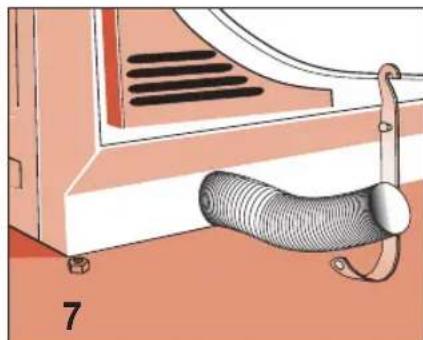

COLLEGAMENTO DEL TUBO DI EVACUAZIONE ARIA

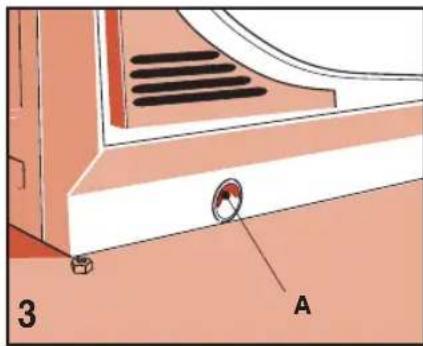

Collegare il tubo di scarico aria allo sbocco di scarico sul retro dell'asciugatrice (fig.6).

Collegare un'estremita del tubo al raccordo fornito.
Girare il raccordo (insieme con il tubo) in senso antiorario nello sbocco di scarico sull'asciugatrice.
Spingere il tubo fuori dal retro della macchina a sinistra o a de

straattraverso la nicchia sul fondo del cassone della macchina.

Posizione l'altra estremità del tubo in prossimità di una finestra o di uno sbocco di ventilazione verso l'esterno. Se ciò non fosse possibile, accertarsi che il locale sia ben ventilato quando la macchina viene utilizzata. Serviri del supporto fornito per fissare il tubo (fig. 7).

Importante: Il tubo di scarico aria deve essere collegato anche se l'aria non viene scaricata all'esterno perché altrimenti l'asciugatrice riassorbe l'aria umida scaricata e prolonga il ciclo d'asciugatura. L'aria umida vuo inoltre daneggiare l'asciugatrice. Dal tubo di scarico aria viene scaricata solo aria calda e umida che di per se non è pericolosa, ma che comunique non delve essere diretta verso persone, animali, piante.

Importante: L'aria in uscita non deve essere scaricata in un condotto che sua utilizzato per lo scarico dei fumi generati da appearecchi che bruciano gas o altri combustibili.

INSTALLAZIONE DELLA MACCHINA

Accertarsi che la tensione elettrica individata nei dati tec-nici della targhetta posta sul retro dell'apparecchio, corrisponda a quella della rete elettrica.
Salvavita, cavi elettrici e presa della rete devono avereparametri tali da permettere di soportare il carico massimo indicato sulla targhetta stessa.

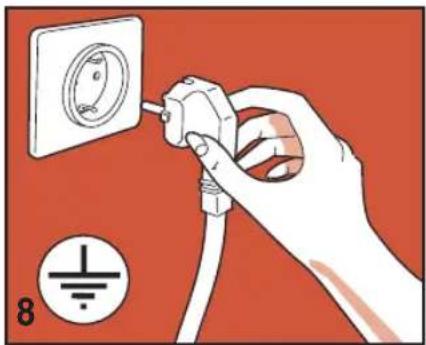

La presa di corrente alla quale viene allacciata la macchina deve essere munita di messa a terra. In caso contrario, il produttore declina qualsi responsabilità per even

tuali incidenti (fig. 8).

Se il cavo d'alimentazione è danneggiato in quale modo, contattare il centro di assistenza tecnica specializzato.
E' vietato allacciare l'asciugatore alla rete attraverso ele

menti indiretti come prolonghe e prese multiple.

Posizione are l'apparecchio in modo che il cavo alimentazione sua facilitmente accessibile in modo da poterlo disconnettere in caso di necessità.

Importante: Alla fine del ciclo di asciugatura, scollegare l'asciugatrice alla rete per impedire che un bambino possa eventualmente metterla in funzione.

UTILIZZO DELLA MACCHINA

DESCRIZIONE DELLE FUNZIONI

Manopola regolazione tempi di asciugatura: Ruotare la manopola per selezionare i tempi di asciugatura desiderati (fig. 9). (vedere tabella programmi per la scelta del programma in base al tipo di tessuto)
Alla fine di ciascun ciclo, ci sare un periodo di raffreddamento di 10-15 minuti durante il quale la macchina rimarra accesa.

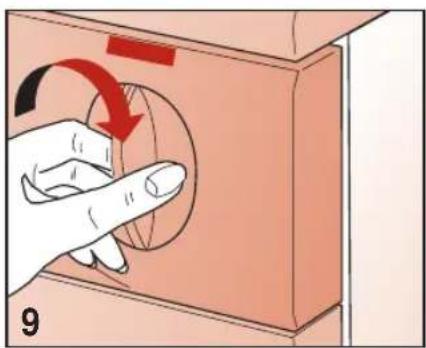

N.B. La manopola deve essere sempre girata in senso orario (fig. 9)

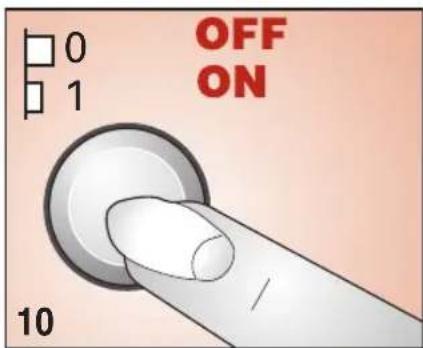

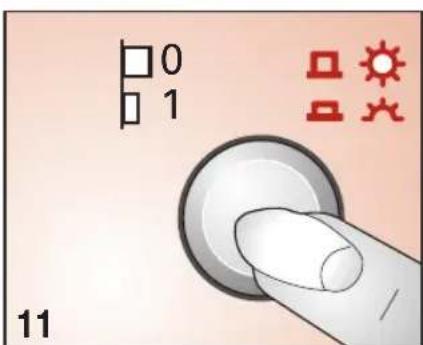

Pulsante ACCESO/SPENTO: Premere quello pulsante per far partire il ciclo di asciugatura (la spia di controllo si accendera) (fig. 10).

■ Pulsante asciugatura delicata o energia: premendo quello pulsante si più scegliere il tipo di asciugatura che verrà effettua: Energica o delicata (fig.11).

UTILIZZO DELLA MACCHINA

OBL

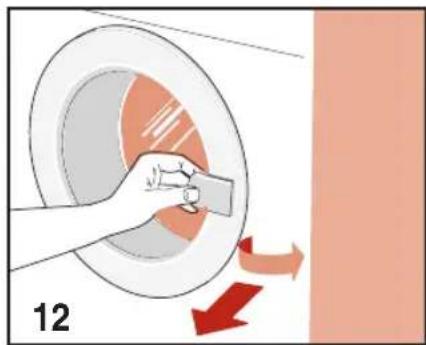

L'asciugatrice è del tipo a carico frontale. Tirare la maniglia in avanti perché forzare, quando aprire delicatamente l'oblò. La macchina si arresta quando viene aperto l'oblò durante il ciclo d'asciugatura. Il cestello continua a girare, poi rallenterà fino ad arresto completo.

Important:

Durante il ciclo d'asciugatura, la biancheria sera naturalmente calda.

La biancheriaiene raffreddata durante il ciclo di raffreddamento (ultimi minuti indicati sulla manopola programmatore).

Non aprire mai l'oblò durante la fase di asciugatura per evitare bruciature a causa del vapore caldo o della biancheria stessa.

Far girare la macchina alcuni minuti sulla sezione "raffreddamento" se si desidera interrompere il ciclo di asciugatura.

PER ASCIUGARE LA BIANCHERIA CORRETTAMENTE

Seguire i seguenti punti:

A

Centrifugare la biancheria.

B

Dividere la biancheria per tipo o per fibre di tessuto.
▼ Chiudere cerniere e allacciare bottoni, ricordandosi di vuotare le tasche dei capi d'abbigliamento.
Rivoltare pullover.

C

Aprire I'oblo.
Caricare la biancheria nel cestello, ricordando di caricare le lenzuola da un angolo.
Si raccomanda di caricare capi piccoli e grandi insieme.

D

Chiudere I'oblo.
Asciugarsi le mani (non tocca

E

F

re mai apparecchiature elettriche con le mani bagnate).
Verificare che il pulsante ON/ OFF sia su OFF.
Inserire la spina nella presa elettrica.
Scegliere il ciclo di asciugatura più indicato (Vedere tabella programmi).
Impostare il selettore timer sul tempo d'asciugatura richiesto.
Premere il pulsante ON/OFF per avviare la macchina.
Perarrestare lamacchina durante il ciclo d'asciugatura basta apriere l'obl (il cestello ces sera di girare)
Per continuare il ciclo d'asciugatura chiudere l'oblò.
Durante il ciclo d'asciugatura,

aumentare o ridurre il tempo d'asciugatura mediante il selettore timer, girando la manopola in senso orario.

Per far asciugare perfettamente capi di grosse dimensioni, raccomandiamo di arrestare la macchina e togliere la biancheria più volte nel corso del ciclo d'asciugatura.

G

Dopo aver molto la biancheria asciutta, pulire ilhetto nel modo seguente:

• sollevare il filtro;
• aprirlo e pulirlo con una spazzola morbida;
• chiuderlo e rimetterlo in sede;
• ilchio dovrè essere lavato periodicamente con acqua saponata per rimuovere anche le più piccole particelle.

Scollegare la spina alla presa.

PRECAUZIONI PER TESSUTI

In caso di dubbi sul tipo di tessuto, controllare l'etichetta sul capo stesso. Quasi tutti i capi che possono essere asciugati indicano specificamente che sono idonei per asciugatura a macchina.

Per evitare l'elettricità statica sui capi, durante i cicli di risciacquo della lavatrice usare un immorbidente.

Togliere subito dal cestello i capi sintetici per evitare che sgualciscano.

UTILIZZO DELLA MACCHINA

LABELLA PROGRAMMI

Tessuto	Peso di biancheria asciutta	Tipodi di asciugatura da utilizzato	Tempi in minuti
			Asciugatura da armadio	Asciugatura da ferro	Asciugatura un po umida
PROGRAMMA A CONTROLLO TIMER
Cotone/Lino	5,0 kg		80-120 min.	60-100 min.	50-80 min.
Cotone/Lino	2,5 kg		50-80 min.	40-60 min.	30-50 min.
PROGRAMMA A CONTROLLO TIMER
Sintetici	2,5 kg		60-100 min.	—	—
Sintetici delicati	1,5 kg		50-80 min.	—	—
Tessuti misti	2,0 kg		40-60 min.	—	—

ASCIUGATURA ENERGICA

ASCIUGATURA DELICATA

Importante: Il tempo di asciugatura dipende da diversi fattori: peso, dimensione dei capi, tipo di tessuto, umidita. I capi ben strizzati asciugano prima. Per evitare che i capi squaliscano, non sovraccaricare l'asciugatrice.

PESI BIANCHERIA

I pesi indicate sono approximativi e possono variare a seconda del processo di lavorazione, qualità e finitura.

Biancheria da letto

Coperta imbottita 700 g

Lenzuola 550g

Lenzuola di sopra 600 g

Federacuscino 180g

Lino per la casa

Asciugapiatti 90 g

Asciugabicchieri 70g

Asciugamano grezzo 20 g

Salvietta bagno 200 g

Altri capi di biancheria

Accappatoio 1200 g

Salvietta bagno 800 g

Camicia donna 300g

Camicia uomo 600 g

Camicie donna/uomo

in tessuto sintetico 300g

Lino da cavola

Tovaglia 250 g

Tovaglia grande 1000 g

Tovaglioli

80g

Abbigliamento uomini

Camicia lava e indossa

250g

Canottiera (senza manich

Mutande

80g

Mutandoni

250g

Pigiama

480g

Camicia da notte

400g

Fazzoletti

25g

Abbigliamento donna

Camicia

100g

Maglietta 100 g

Mutandine

80g

Sottoveste

150 g

Camicia da notte

180g

Piglama

450 g

Fazzoletti

15g

MANUTENZIONE

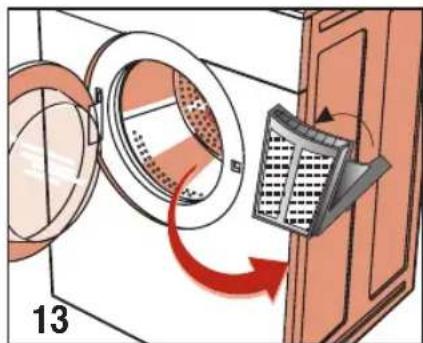

PULIZIA DEL FILTRO

Per garantire risultati ottimali di ascugatura in agli circostanza, ricordare che il filtro deve essere sempre pulito. Ricordare di controllare e pulire il filtrro dopo agli ciclo d'asciugatura.

Important:

Pulire ilhetto solo a macchina fredda! Per la pulizia delhetto seguire esta procedura:

Aprire I'obl.

Tenere ilhetto con entrambe le mani e spingere verso l'alto per toglierlo.

▼ Allargare leggermente il bordo superiore del filtro ed apri-re il filtrto.

Togliere la lanugine.

Chiudere ilchiofto accertandosi che la chiusura ritorni in posizione corretta.

Pulire le guide di scorrimento del filtrlo della macchina se necessario con un aspirapolvere.

Posizione are il filtro sulle sue guide di scorrimento (fig. 13).

INDIVIDUAZIONE GUASTI

Tutte le apparecchiature elettriche sono soggette a guasti. Si ricordi che in queste casi si dovrà chiamare un elettrici-sta qualificato. Potrete comunque risolverve voi stessi molti dei problemi che si verificano.

Importante: In caso di cattivo funzionamento, si ricordi di scollegare immediamente la macchina alla rete d'alimentazione.

Prima di chiamare il nostro Centro Assistenza, verificare i punti di seguito indicati.

SOLUZIONE DEI PROBLEMI

Se la macchina non parte

assicurarsi che:

1) Verificare di aver effettuato il collegamento all'alimentazione di rete.

2) Verificare che la presa sia efficiente:

2a) è saltato il fusabile? (Il controlo è facile,asta collegare un'altra appearecchiatura come una lampada da ravolo).

2b) Sono state seguite tutte le istruzioni del manuale

d'istruzioni?

Se la macchina non parte

assicurarsi che:

1) L'oblo è stato chiuso correttamente.

La biancheria non si asciuga

assicurarsi che:

1) E' possible che il tubo scarico aria sua piegato o ritorto.

2) E' possibile che il filtrlo sia intasato. (Si ricordi che quando si apre l'oblo, le parti interne del'asciuagatrice e la biancheria posso nso essere molto calde).

Se dopo l'esecuzione delle funzioni descripte, l'apparecchio continua a non funzionare correttamente segnalare il difetto al centro assistenza tecnica autorizzato più vicino. Si prega cortesamente di communicates il modello, il numero di fabbricazione ed il tipo di guasto. Queste informazioni permettono all'operaatore dell'assistenza tecnica di procurarsi le parti di ricerca necessarie e, quindi, garantisco una veloce ed efficace esecuzione della riparazione.

ACCESSORI OPTIONAL

E disponibile presso il vostro venditore l'accessorio per completinga la diversa installatione che vi permetterà di fissare la vostra asciugatrice sopra una lavabiancheria carica frontale per poter economizzare lo spazio. Il modello di macchina che vi permetterà di fare quello montaggio vi sare consigliato dal vostro installatore

ENGLISH

Dear Customer,

ACCESORIOS OPCIONALES
