XS 151 EV - Sèche-linge NEW POL - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Sèche-linge
Capacité de séchage	15 kg
Type de séchage	Evacuation
Consommation énergétique	A++
Niveaux de chaleur	3 niveaux
Programmes de séchage	Multiples programmes adaptés aux différents types de tissus
Dimensions (L x P x H)	60 x 60 x 85 cm
Panneau de contrôle	Numérique avec écran LCD
Filtre à peluches	Facile à nettoyer
Système de sécurité	Protection contre la surchauffe et le sur-remplissage
Poids	50 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - XS 151 EV NEW POL

Le sèche-linge ne démarre pas, que faire ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Assurez-vous que la porte est correctement fermée et que le programme de séchage est sélectionné.

Le sèche-linge fait un bruit anormal pendant le fonctionnement, que faire ?

Vérifiez si des objets étrangers se trouvent à l'intérieur du tambour. Assurez-vous que le filtre à peluches est propre et que le sèche-linge est nivelé.

Le linge est encore humide après le cycle de séchage, que faire ?

Vérifiez que le programme choisi est adapté au type de linge. Assurez-vous que le filtre à peluches est propre et que le réservoir d'eau n'est pas plein.

Le sèche-linge affiche un code d'erreur, que signifie-t-il ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. En général, cela indique un problème spécifique, comme un filtre obstrué ou un problème de chauffage.

Comment nettoyer le filtre à peluches ?

Retirez le filtre à peluches du sèche-linge et éliminez les peluches accumulées. Nettoyez-le à l'eau tiède si nécessaire et laissez-le sécher complètement avant de le remettre en place.

Quel est le meilleur programme pour sécher des vêtements délicats ?

Utilisez le programme 'Délicat' ou 'Froissé' qui utilise une température plus basse pour protéger vos vêtements fragiles.

Le sèche-linge dégage une odeur étrange, que faire ?

Vérifiez si le filtre à peluches est propre et nettoyez-le. Assurez-vous également que le réservoir d'eau est vidé régulièrement et que le sèche-linge est bien aéré.

Puis-je utiliser le sèche-linge pour tous les types de tissus ?

Non, certains tissus comme la laine ou la soie peuvent être endommagés par la chaleur. Vérifiez toujours les étiquettes des vêtements avant de les sécher au sèche-linge.

Comment réduire la consommation d'énergie de mon sèche-linge ?

Utilisez des programmes à basse température, chargez le sèche-linge à pleine capacité et nettoyez régulièrement le filtre à peluches.

Y a-t-il une garantie pour le sèche-linge NEW POL XS 151 EV ?

Oui, le produit est généralement couvert par une garantie de deux ans. Vérifiez les documents fournis avec votre appareil pour plus de détails.

MODE D'EMPLOI XS 151 EV NEW POL

FECHA DE ADQUISICION:

Nos you remercions d'avoir choisi l'un de nos produits. Nous you prions de bien fouloir dire attentivement les instructions relatives à l'emploi avant d'effectuer la connexion et d'utiliser la machine.

La connaissance des principes de fonctionnement garantira une utilisation correcte et en toute sécurité de cet apparéil.

En cas de vente ou de cession du seche-linge, il ne faudra pas oublier de remettre également au nouvel utilisateur le manuel d'instructions pour l'emploi.

TABLE DES MATIÈRES

REMARQUES ET CONSEILS POUR L'UTILISATEUR 35-37

• Données techniques 35

DESCRIPTION DE LA MACHINE 37

INSTALLATION DE LA MACHINE 37-39

Installation 37
- Nivellement du sèche-linge 38
- Connexion du tuyau d'évacuation de l'air 38
- Branchement à l'installation électrique 39

EMPLOI DE LA MACHINE 39-41

Description des fonctions 39
Hublot 40
Pour effectuer correctement le séchage du linge 40
- Précautions à adopter pour les tissus 40
Tableau des programmes 41
Poids du linge 41

ENTRETIEN 42

• Nettoyage du filtré 42
• Localisation des pannes 42
• Solution des problèmes 42
• Accessoires fournis sur demande 42

REMARQUES ET CONSEILS POUR L'UTILISATEUR

DONNÉES TECHNIQUES

Dimensions:	Largeur cm.:	59.5
	Hauteur cm.:	85.0
	Profondeur cm.:	57.0
Contenance Max.		5 kg (seche)
Puisance Nominale		Voir plaquette des caractéristiques
Tension		Voir plaquette des caractéristiques

MODELE:

NUMERO DE SÉRIE:

DATE D'ACHAT:

REMARQUES ET CONSEILS POUR L'UTILISATEUR

Cet apparéil devra être utilisé en tant que sèche-linge pour usage domestique; tout autre employ doit être considéré impropré et, par conséquent, dangereux.
Conserver toujours leprésent manuel d'emploi à proximé du sèche-linge, de façon à pouvoir le consulter rapidement, si nécessaire.
Toute modification ou tentative d'alteration de l'appareil peuvent etre dangereuses pour l'utilisateur et risquent d'endommager le produit.
Au moment de la livraison de l'électroménager, vérifier qu'il ne soit pas endommagé suite au transport. Si

I'on avait constater des dommages, il faudra s'adresser immédiatement au revendeur.

Pendant le cycle de séchage, l'air de la pièce est convoyé à travers le côte arrière de l'électroménager. Ne pas couvir le sèche-linge avec du linge ou avec tout autre objet.
Lors du positionnement de l'appareil, s'assurer que le cable d'alimentation ne se plie pas, ne soit pas écrasé et soit accessible, pour toute intervention évientuelle.
Il ne faut pas oublier que, pendant le cycle de sechage, le verre du hublot et le tuyau d'évacua

tion se rechaufferont, jusqu'à atteindre une température de 60^ . Ne pas toucher ces pieces avant la fin du cycle de refroidissement.

L'emploi de la machine est interdit aux enfants sans surveillance.
Ne jamais faire secher des pieces de linge qui ont ete en contact avec des agents chimiques tels que, par exemple, les fluides du nettoyage a sec.
En effet, la nature de ces substances est volatile et elles pourraient provoquer des explosions.
Ne pas faire secher des pieces de linge constituées par du caoutchouc expansé ou avec des parties en caoutchouc, étant

Ne pas introduire ou sortir la fiche de la prise de courant electrique avec les mains mouillées.

La machine doit être branchée à une prise de courant électriche équipée de mise à la terre et qui soit conforme aux exigences de sécurité.

Il est interdit de brancher la machine à la prise électrique en utilisant des rallonges ou des fiches multiples.

Ne pas exposer l'appareil aux agents atmosphériques.

Lorsque I'on effectue les revisions ou le nettoyage, il ne faut pas oublier de débrancher l'appareil de la prise de courant electrique.

Si I'on souhaite debrancher la machine de la prise de courant, il ne faut pas tirer le cable électrique mais la fiche.

REMARQUES ET CONSEILS POUR L'UTILISATEUR

donnè qu'elles poursaient fondre et endommager les autres piées de linge ou même l'électroménager utilisé.

Si l'electroménager est vendu ou cédé à des tiers, il ne faut pas oublier de remettre également le present manuel, qui permettra au propriétaire suivant d'utiliser le sèche-linge de façon correcte et en toute sécurité.
Il ne faut pas tenter de réparer par soi-même les pannes de l'appareil, étant donné que les réparations effectuees par des non

professionnels sont susceptibles de provoquer de graves dommages et annulent le droit aux réparations sous garantie.

Les réparations de cet apparéil peuvent être effectuées exclusivement par le personnel autorisé des centres du service après-venture. Pour les réparations, il faut utiliser uniquement des pieces de rechange originales.
Il faut essorer ou tordre soignement le linge avant de l'introduire dans le seche-linge. Le linge qui est essoré correctement

sechera plus rapidement.
Nettoyer soigneusement le filtre chaque fois que I'on utilise le seche-linge,afin de garantir une circulation de l'air optimale.

LA SOCIÉTÉ PRODUTRICE DÉCLINE TOUTERESponsABILITÉ EN CASD'ACCIDENTS PROVOQUÉS PAR LE NON RESPECT DES NORMES CONCERNANT LA SECURITÉ AINSI QUE DES INSTRUCTIONS POUR L'EMPLOI.

DESCRIPTION DE LA MACHINE

Cette machine est un electroménager qui sèche tout type de tissu lorsque vous le souhaitez.

La structure a ete realizede en panneaux de tole traites et vermis,de facon a ce que ses caractéristiques esthetiques puissant rester inalterees au cours du temps.
Le moteur et toutes les parties

en mouvement ont ete concus et realizedes de facon a assurer le maximum de silence.
Le tableau des commandes offre la possibilité d'utiliser aisement tous les programmes de

sechage que I'on souhaite executer.

Le hublot très ample facilité le chargement et le déchargement du linge.

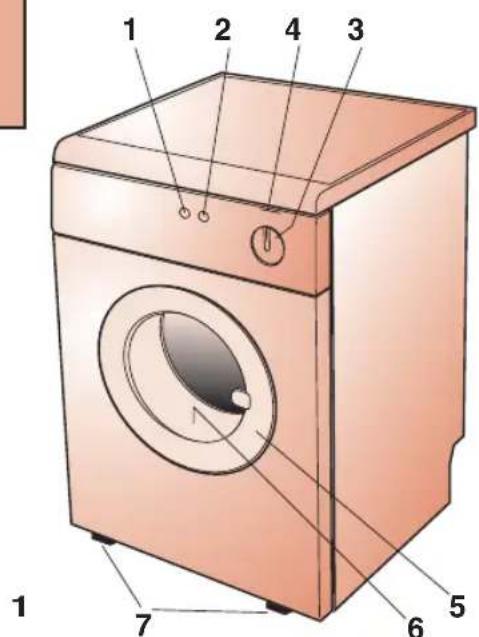

1 - Touche ON/OFF
2 - Touche séchage délicat ou énergique
3 - Bouton de réglage des temps de séchage
4 - Voyant de contrôle sechelinge en fonction
5-Hublot

6-Filtre
7 - Pieds réglables

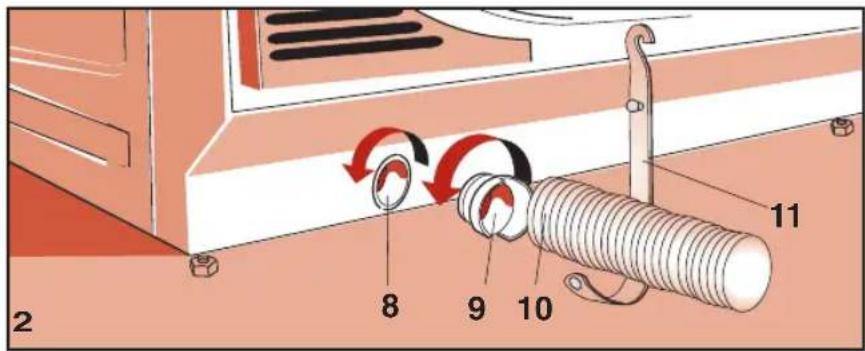

8 - Sortie pour évacuation
9 - Raccord d'accoupling
10-Tuyau d'évacuation
11- Support tuyau

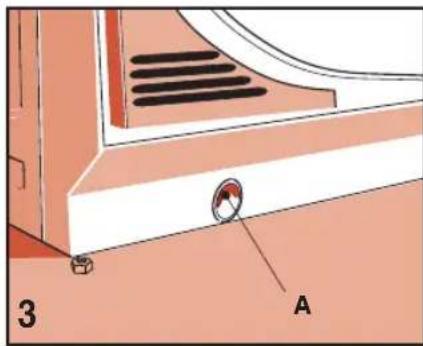

INSTALLATION DE LA MACHINE INSTALLATION

L'installation doit être effectuee par un personnel professionnellement qualifie, en respectant les instructions foumies par le constructeur, etant donne qu'une installation erronee pourrait provoquer des lesions aux personnes et endommager des objets.

■ Installer le seche-linge à proximé d'une fenêtre, afin de facili-ter l'évacuation de l'air humide.
Utiliser le tuyau d'évacuation de l'air pour éviter la formation de condensat et le fixer dans le trou A qui se trouve dans la partie arrête en bas de la machine (fig. 3).
Ne jamais couvrir le prises d'air qui se trouvent à l'arrière de l'appareil.

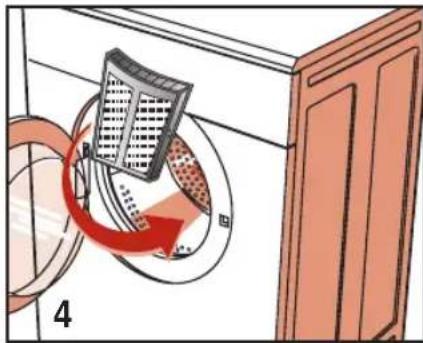

- Mettre le filtré dans la position

d'emploi (fig. 4).

Nettoyer l'intérieur du tambour de sechage au moyen d'un chiffon

humide, pour éliminer la poussière qui pourrait eventuellesment se déposer dans ce dernier.

NIVELLEMENT DU SÉCHE-LINGE

Pieds réglables. Mettre le sèche-linge en position verticale, de façon à ce qu'il soit solidement en appui sur les quatre pieds. Effectuer le nivellement de la machine en réglant le pieds, comme indiqué ci-après.

Soulever légèrement la machine.

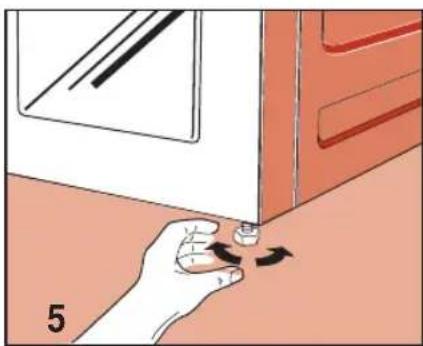

Régler les pieds à la bonne haupteur (fig. 5). (Il ne faut pas devis

ser excessivement les pieds et ne pas utiliser des toumevis.)

Baisser la machine.

Une machine dont le nivellement n'est pas correct est susceptible d'endommager les roulements et de s'abimer prematurément. Ce sechelinge ne nécessite pas de fixation au sol.

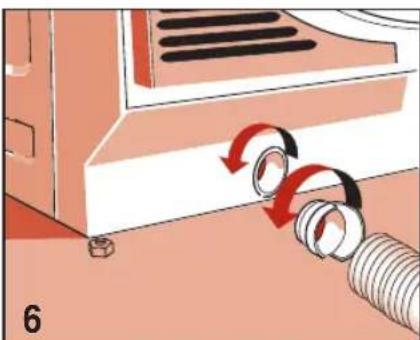

CONNEXION DU TUYAU D'ÉVACUATION DE L'AIR

Connector le tuyau d'évacuation de l'air à la sortie d'évacuation qui se trouve à l'amière du seche-linge (fig.6).

• Connecter une extrémité du tuyau au raccord fourni avec l'appareil.
  Tourner le raccord (en même temps que le tuyau) dans le sens contraire à celui des aiguilles d'une montre, dans le trou de vidange sur le seche-linge.
  Pousser le tuyau à l'extérieur depuis l'arrière de la machine à gau

che ou a droite, a travers le logement sur le fond de la carcasse de la machine.

Positionner l'autre extrémité du tuyau à proximé d'une fenêtre ou d'une sortie de ventilation vers l'extérieur. Si cela ne devait pas été possible, il faudra s'assurer que la piece soit correctement ventilée lorsque la machine est utilisée. Se servir du support foumi avec l'appareil pour fixer le tuyau (fig. 7).

Important: le tuyau d'évacuation de l'air doit être connecté même si l'air n'est pas evacué à l'extérieur, autrement le seche-linge absorberait à nouveau l'air humide evacué et prolongerait le cycle de sechage. L'air humide est en outre susceptible d'endommager le seche-linge. Uniquement l'air chaud et humide est evacué par le tuyau d'évacuation de l'air; l'air evacué n'est pas dangereux mais, de tout manière, il ne doit pas être dirigé vers les personnes, les animaux ou les plantes.

Important: L'air à la sortie ne doit jamais être evacué dans une conduite utilisée pour l'évacuation des fumées générées par des apparciels qui brûlent des gaz ou tout autre type de combustible.

INSTALLATION DE LA MACHINE BRANCHEMENT ÉLECTRIQUE

S'assurer que la tension electrique indiquée dans les données techniques sur la plaquette des caractéristiques, située dans la partie arrêt de l'appareil, corresponde à celle du réseau electrique.

Les paramètres du disjoncteur différentiel, des cables électriques et de la prise du réseau doivent être en mesure de supporter la charge maximum indiquée sur la plaquette des caractéristiques.

La prise de courant à laquelle la machine est branchée doit être équipée de mise à la terre. Si tel

n'est pas le cas, le produiteur n'assumera aucune responsabilité en cas d'accidents (fig.8).

Si le cable d'alimentation est abimé, il faudra contacter le centre du service après-vente technique spécialisé.

Il est interdit de brancher le seche-linge au réseau électricque en utilisant des éléments indirects, tels que rallonges ou prises multiples.

Positionner l'appareil de façon à ce que le cable d'alimentation soit facilement accessible, de façon à pouvoir le débrancher en cas de nécessité.

Important:À la fin du cycle de séchage, débrancher le sèche-linge du réseau, afin d'empêcher que les enfants puissant eventuèlement lemettre en fonction.

EMPLOI DE LA MACHINE DESCRIPTION DES FONCTIONS

Bouton de réglage des temps de séchage: Tourner le bouton pour sélectionner les temps de séchage souhaités (fig.9). (voir tableau des programmes pour lechioix du programme, en fonction du type de tissu)
A la fin de chaque cycle, il y aura une période de refroidissement de 10-15 minutes, pendant laquelle la machine restera allumée.

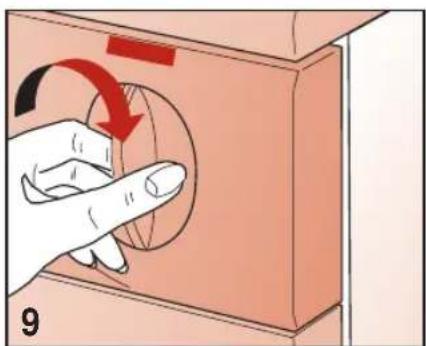

REMARQUE: Il faut toujours tournier le bouton dans le sens des aiguilles d'une montre (fig. 9).

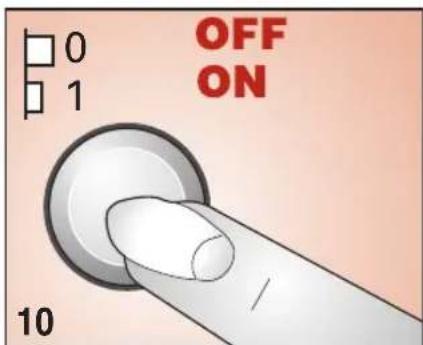

Touche MARCHE/ARRET: Appuyer sur cette touche pour faire demarrer le cycle de sechage (le voyant de contrôle s'allumera) (fig.10).

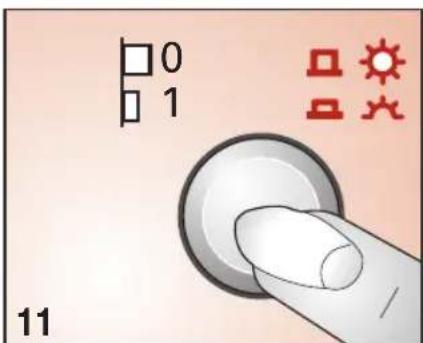

Touché de séchage délicat ou énergique: en appuyant sur cette touche, on peut désirir le type de séchage qui sera effectué: Énergie ou délicat (fig.11).

EMPLOI DE LA MACHINE

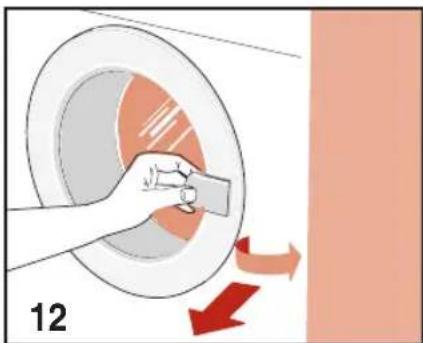

HUBLOT

Le sèche-linge est du type à chargement frontal. Tirer le bouton en avant sans forcer, puis ouvrir delicatement le hublot. La machine se bloque quand le hublot est ouvert pendant le cycle de séchage. Le tambour continue de tournier, puis il ralentira son mouvement jusqu'à l'arrêt complet.

Important:

Pendant le cycle de séchage, le linge sera - bien entendu - chaud. Le linge est refroidi pendant le cycle de refroidissement (les dernières minutes indiquées sur le bouton programmeur).

Ne jamais ouvrir le hublot pen

dont la phase de sechage, afin d'eviter de se bruler a cause de la vapeur chaude ou bien du linge en question.

Faire fonctionner la machine pendant quelques minutes sur la section "refroidissement", si l'on souhaite interrompre le cycle de sechage.

POUR EFFECTUER CORRECTEMENT LE SECHAGE DU LINGE

Suivre les instructions indiquées aux points suivants:

A

Effectuer l'essorage du linge.

B

Subdiviser le linge en fonction du type ou des fibres de tissu.
Fermer les fermétures éclair et les boutons, sans oublier de vider les poches des vêtements.
Retourner les pull-overs.

C

Ouvrir le hublot.
Charger le linge dans le panier, sans oublier d'introduire les draps par un coin.
Nous recommandons de charger en meme temps des pipees de linge de differentes dimensions (petites et grandes).

D

Fermer le hublot.
S'essuyer les mains (ne jamais toucher des apparèils

electriques avec les mains mouillées).

Vérifier que la touche ON/OFF soit sur la position OFF.
Insérer la fiche dans la prise électrique.

E

Choisir le cycle de séchage le plus approprié (Voir tableau des programmes).
▼Programmer le sélecteur temporisateur sur le temps de sechage youlu.
Appuyer sur la touche ON/ OFF pour effectuer la mise en fonction de la machine.

F

Pour arreter la machine pendant le cycle de sechage, il suffit d'ouvrir le hublot (le tambour cessera de tourner)
Pour continuer le cycle de sechage,fermer le hublot.
Pendant le cycle de séchage, augmenter ou réduire le temps

de séchage au moyen du sélecteur temporisateur, en tournant le bouton dans le sens des aiguilles d'une montre.
Pour faire secher parfaitement le linge de grandes dimensions, nous recommendons de bloquer la machine et d'enlever le linge plusieurs fois pendant le cycle de séchage.

G

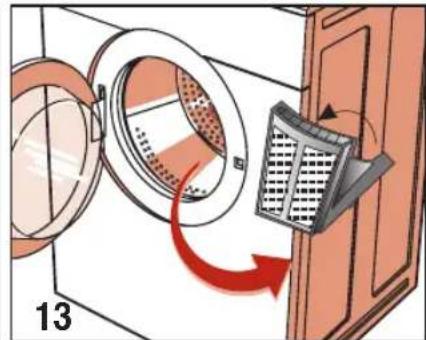

Après avoir retiret tout le linge sec, nettoyer le filtrme comme indiqué ci-après:

• soulever le filtré;
• ouvrir le filtré et le nettoyer au moyen d'une Brosse couple;
  -fermer le filtrer et le remetre dans son logement;
• le filtrer devrai être nettoyé périodiquement avec de l'eau savonneuse, afin d'éliminer même les particules les plus petites.

▼ Debrancher la fiche de la prise.

PRECAUTIONS À ADOPTER POUR LES TISSUS

En cas de doutes quant au type de tissu, contrcler l'etiquette sur la piece en question. Presque toutes les pieces de linge qui peuvent etre sechées reportent l'indication specifie attestant quils peuvent etre sechés à la machine. Afin d'éviter l'électricité statique sur le linge, pendant les cycles de rincege de la machine à laver le linge, il faut utiliser un adoucissant. Sortir immédiatement du tambour les pieces de linge synthétiques, afin d'éviter qu'elles se froissent.

EMPLOI DE LA MACHINE

TABLEEAU DES PROGRAMMES

Tissu	Poids du linge sec	Type de sechage devant être adopté	Temps exprimés en minutes
			Séchage pour armoire	Séchage pour fer à repasser	Séchage avec linge un peu humide
PROGRAMME À CONTRÔLÉ TEMPORISATEUR
Coton/Lin	5,0 kg		80-120 min.	60-100 min.	50-80 min.
Coton/Lin	2,5 kg		50-80 min.	40-60 min.	30-50 min.
PROGRAMME À CONTRÔLÉ TEMPORISATEUR
Synthétiques	2,5 kg		60-100 min.	—	—
Synthétiques délicats	1,5 kg		50-80 min.	—	—
Tissus mixtes	2,0 kg		40-60 min.	—	—

SECHAGE ÉNERGIQUE

SECHAGE DÉLICAT

Important: Le temps de séchage dépend de différents facteurs: poids, dimension des pieces de linge, type de tissu, humidité. Les pieces de linge qui sont correctement essorées sechant plus rapidement. Afin d'éviter que les pieces de linge se froissent, il ne faut pas surcharger le seche-linge.

POIDS DU LINGE

Les poids indiqués doivent être considérés uniquement à titre d'exemple et ils peuvent varier en fonction du processus d'asinage, de la qualité et de la finition.

Linge de lit

Couverture matelassée 700 g.

Draps 550 g.

Draps dessus 600 g.

Taie d'oreiller 180 g.

Lin pour la maison

Torchon pour assiettes 90 g.

Torchon pour verres 70 g.

Serviette tissu brut 20g

Serviette de bain 200 g.

Autres pieces de linge

Peignoir 1200 g.

Serviette de bain 800 g.

Chemisier femme 300g

Chemisehomme 600g

Chemisiers femme/chemises homme

en tissu synthetique 300 g.

Lindetable

Nappe 250 g.

Nappe de grandes dimensions 1000 g.

Serviettes 80 g.

Vêtements pour homme

Chemise ne nécessitant pas du repassage 250 g.

Maillot de corps (sans manches) 120 g.

Slip 80 g.

Culottes 250g.

Pyjama 480 g.

Chemise de nuit 400 g.

Mouchoirs 25g.

Vêtements pour femme

Chemisier 100 g.

T-shirt 100 g.

Slip 80 g.

Combinaison 150g.

Chemise de nuit 180g.

Pyjama 450 g.

Mouchoirs 15 g.

ENTRETIEN

NETTOYAGE DU FILTRE

Afin de garantir des résultats de séchage optimaux en toute circstante, il ne faut pas oublier que le filtrte doit toujours être nettoyé. Ne pas oublier de contrôler et de nettoyer le filtrte après chaque cycle de séchage.

Important:

Nettoyer le filtre uniquement lorsque la machine est froide! Pour le nettoyage du filtre, suive la procedure reportee ci-apres:

Ouvrir le hublot.
Tenir le filtré des deux mains et pousser vers le haut pour le-sortir.
Écarter légèrement le bord supérieur du filtre et ouvrir le filtre.
Enlever les résidus de tissu.

Fermer le filtré, en s'assurant que la fermeture returne dans la position correcte.
Si nécessaire, nettoyer les coulisses du filtr de la machine à l'aide d'un aspirateur.
Positionner le filtrer sur ses coulisses (fig.13).

Tous les appareils electriques sont exposés aux pannes. Ne pas oublier que, dans ces cas, il faudra contacter un electricien qualifié. De toute manière, il sera possible de résoudre par soi-même la plupart des problèmes qui se vérifier.

Important: En cas de mauvais fonctionnement, il ne faut pas oublier de débrancher immédiatement la machine du réseau d'alimentation.

Avant de contacter notre Centre du Service Avres-Vente, verifier les points indiques ci-apres.

SOLUTION DES PROBLEMES

Si la machine ne fonctionne pas

s'assurer que:

1) le branchement à l'alimentation du réseau ait eté effectué.
2) la prise soit efficace:

2a) unFuseble a-t-il saute? (le controle est aise, il suffit de brancher un autre appeareil, tel qu'une lampe de table).
2b) Toutes les instructions reportées dans le manuel d'instructions ont-elles eté suivies?

Si la machine ne fonctionne pas

s'assurer que:
1) Le hublot ait ete fermé correctement.

Le linge ne sèche pas
s'assurer que:

1) le tuyau d'évacuation de l'air ne soit pas pié ou tordu.
2) le filtrne ne soit pas obstrué. (Il ne faut pas oublier que, lorsque l'on ouvre le hublot, les parties internes du seche-linge et le linge peuvent etre très chauds).

Si, après l'execution des fonctions décrites ci-dessus, l'appareil ne fonctionne toujours pas correctement, il faudra signaler le dernier au centre du service après-vente technique autorisé le plus proche.

Nous vous prions de bien pouvoir communiquer le modele, le numero de série et le type de panne. Ces informations permettent à l'opérateur du service d'assistance technique de se procurer les pieces de rechange nécessaires et, par conséquent, elles garantissent une exécution rapide et efficace de la réparation.

Les revendeurs disposent des accessoires nécessaires afin de compléter une installation différente, qui permettra de fixer le séche-linge sur une machine à laver le linge à chargement frontal, réalisant ainsi un gain de place considérable. L'installateur sera en mesure de signaler quel est le modele de machine qui permettra d'effectuer ce type de montage.

NOTES
