MANUALE UTENTE XS 271 EV NEW POL

La ringraziamo per aver scelto un nostro prodotto. La preghiamo di leggere attendamente le istruzioni per l'uso prima dell'allacciamento e dell'utilizzo della macchina.

La conoscenza dei principi di funzionamento garantirà un corretto e sicuro sfruttamento dell'apparecchio.

In caso di vendita, oppure di cessione dell'asciugatore, bisogna ricordarsi di consegnare al nuovo utilizzatoreanche il libretto delle istruzioni per l'uso.

INDICE

NOTE E CONSIGLI PER L'UTILIZZATORE 11-13

Dati tecnici 11

DESCRIZIONE DELLA MACCHINA 13

INSTALLAZIONE DELLA MACCHINA 14-15

Installazione 14
- Messa in piano del'asciugatore 14
- Collegamento del tubo di evacuationa aria 14
- Collegamento all'impianto elettrico 15

UTILIZZO DELLA MACCHINA 15-17

• Descrizione delle funzioni 15
  Obl
  Per asciugare la biancheria correttamente 16
• Precauzioni per tessuti 16
  -Tabellaprogrammi 17
  Pesi biancheria 17

MANUTENZIONE 18

Pulizia del filtro 18
- Individuzione guasti 18
- Soluzione dei problemi 18
- Accessori optional 18

NOTE E CONSIGLI PER L'UTILIZZATORE

DATI TECHNICI

Dimensioni:	Larghezza cm.:	59.5
	Altezza cm.:	85.0
	Profondità cm.:	57.0
Capacità Max		7 kg (ascutto)
Potenza Nominale		vedi targhetta caratteristiche
Tensione		vedi targhetta caratteristiche

MODELLO:

NUMERO DI FABBRICAZIONE:

DATA D'ACQUISTO:

NOTE E CONSIGLI PER L'UTILIZZATORE

L'uso di quello appearecchio dovra essere quello di asciugatore per uso domestico agli altri utilizzato è da considerarsi improprio e quindi pericoloso.
Conservare il presente manuale d'uso sempre vicino all'asciugatrice in modo da poterlo consultare rapidamente se necessario.
Qualsiasi modifica o tentativo di manomissione dell'apparecchio più essere pericolosa per l'utilizzatore e provocare danni al prodotto.
Alla segna dell'elettrodomestico, verificare che risulti

indenne da eventuali danneggiamenti dovuti al trasporto. Se si rilevassero danneggiamenti, rivolgersi immediatamente al rivenditore.

Durante il ciclo d'asciugatura, l'aria della stanza viene convogliataattraverso il lato posteriore dell'elettrodomestico. Non copire I'asciugatrice con biancheria oalto.
Nel posizionare l'apparecchio assicurarsi che il cavo di alimentazione non subisce piogature ne compressioni e sua accessibile, per eventuali interventi.
Si ricordi che durante il ciclo

d'asciugatura, il vetro dell'oblo e il tubo di scarico si scalderannoanche fino ad una temperatura di 60^ .Non toccare queste parti prima della fine del ciclo di raffreddamento.

E' Vietato l'uso della macchina ai bambini, se non sorvegliati.
Non far mai asciugare capi che siano stati a contatto di agenti chimici come ad esempio fluidi di pulitura a secco.

Sono infatti di natura volatile e potrebbero causare esplosioni.

Non far asciugare capi con

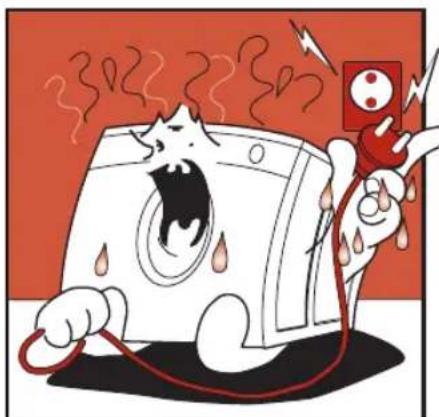

Non attaccare oppure staccare la spi- na alla presa della corrente elettrica con le mani bagnate.

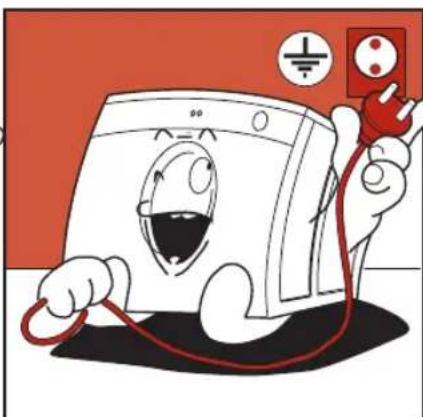

La macchina deve essere collegata ad una presa di corrente elettrica provvista di messa a terra e conformme alle esigenze di sicurezza.

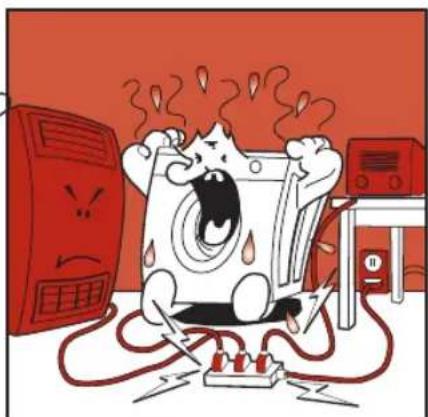

E' Vietato collegare la macchina alla presa elettrica utilizzato prolonghe o spine multiple.

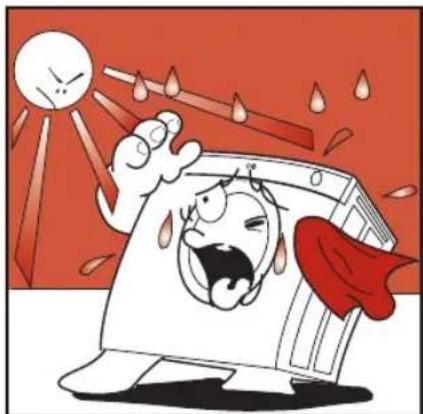

Non esporre l'apparecchio ad agenti atmosalferici.

Esegundo le revisioni o le pulizie ricordarsi di staccare l'apparecchio alla presa della corrente elettrica.

Nel caso si voglia staccare la macchina alla presa della corrente non tirare il cavo elettrico ma la spina.

NOTE E CONSIGLI PER L'UTILIZZATORE

gomma espansa o parti in gomma, in quanto potrebbero sciogliersi e danneggiare altri capi di biancheria o addirittura l'elettrodomestico stesso.

Se l'elettrodomestico viene venduto o regalato, si ricordi di conseignare ancche il presente manuale che consentirà al successivo proprietario diutilizzare l'asciugatrice in modo corretto e sicuro.
Non si può tentare di riparare da soli i guasti dell'apparecchio perché le riparazioni ef

fettuate da non professionisti possono provocare seri danni e tolgoni il diritto alle riparazioni di garanzia.

Le riparazioni dell'apparecchio possono essere effettuate esclusivamente da personale autorizzato dei centri di assistenza. Per le riparazioni devono essere usate solo parti di ricambio originali.
Centrifugare o strizzare bene la biancheria prima di caricarla nell'asciugatore. La biancheria ben centrifugata si

asciughera piu in fretta.

Pulire bene il filtro agli volta che si utilizza l'asciugatrice, in modo da garantire una perfetta circolazione dell'aria.

LA DITT A PRODUTRICE DECLINA QUALSIASI RE-SPONSABILITA PER EVENTUALI INCIDENTI PROVOCATI DALLA NON OSSERVANZA DELLE NORME DI SICUREZZA NONCHÉ DELLE ISTRUZIONI D'USO

DESCRIZIONE DELLA MACCHINA

La macchina è un elettrodomestico che asciuga agli tipo di tessuto quando Lei vuole.

La struttura é stata realizzata in pannelli di lamiera trattati e verniciati in modo che le sue qualità estetiche possano ri-manere inalterate nel tempo.
Il motore e tutte le parti in mo

vimento sono state studiate e realizzate in modo da garantire il massimo della silenzità.
Il pannello comandi racchiude in se la possibilità di utilizzato

facilitmente tutte le asciugature desiderate.

L'oblo molto ampio facilità il carico e scarico della biancheria.

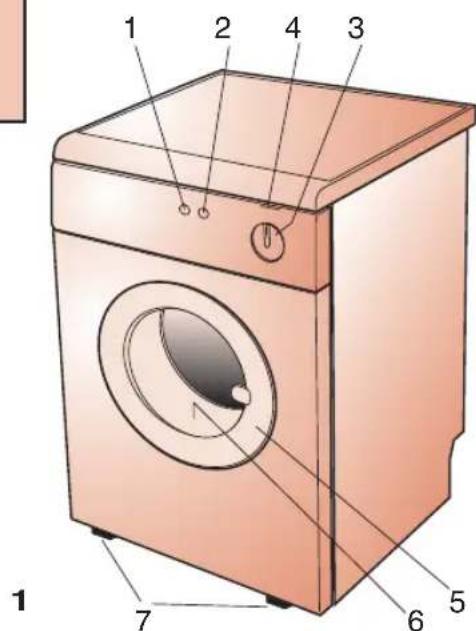

1 - Pulsante ON/OFF
2 - Pulsante asciugatura delicata o energia
3 - Manopola regolazione tempi di asciugatura
4 - Spia di controllo asciugatore acceso
5-Obl
6 - Filtro
7 - Piedini registrarili

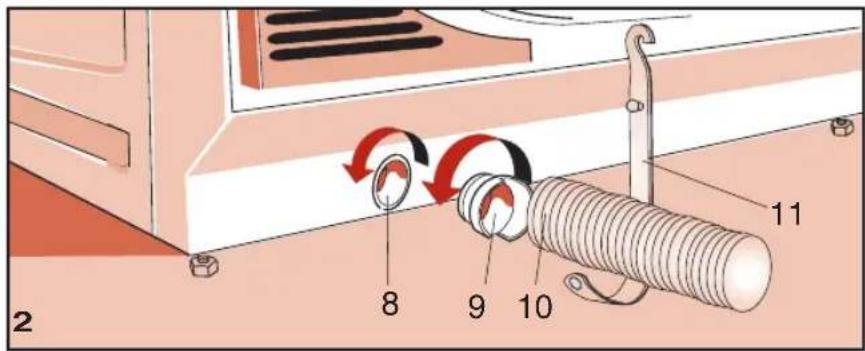

8 - Sbocco di scarico
9 - Raccordo di accoppia-mentation
10-Tubo di scarico
11-Supporto tubo

INSTALLAZIONE DELLA MACCHINA

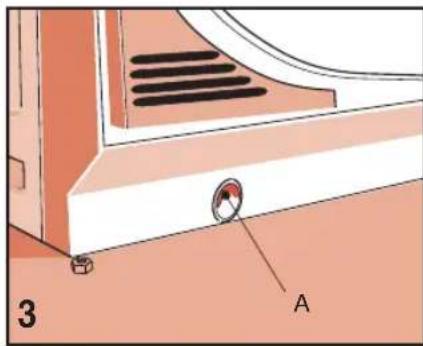

INSTALLAZIONE

L'installazione deve essere effettuata da personale professionalmente qualificato, secondo le istruzioni del costruttore, perché una errata installazione può causare danni a persona e cose.

Installare l'asciugatore vicino una finestra per facilitare l'evacuazione dell'aria umida.
Utilizzato il tubo di evacuatione dell'aria per evitare la condensa e fissarlo nel foro A situato nella parte posteriore in basso della macchina (fig. 3).
Non coprire mai le presedell'aria poste dietro il vosto apparecchio.

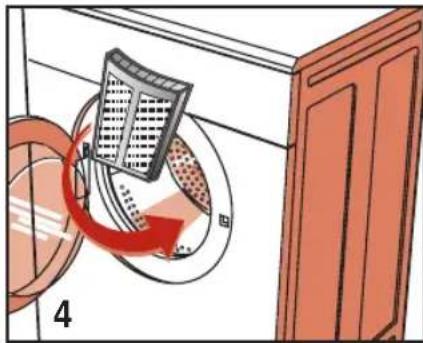

Mettere il filtro nella posizione

diutilizzato (fig.4).

Pulire l'internal del cestello di

asciugatura con un panno umido per togliere l'eventuale polvere che vi si deposita.

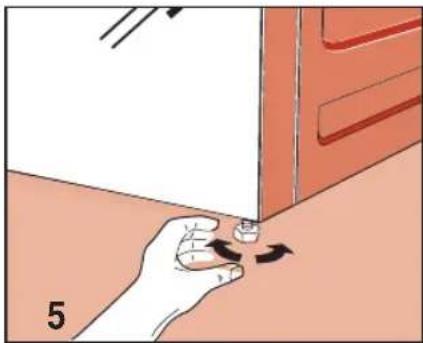

MESSA IN PIANO DELL'ASCIUGATORE

Piedini regolabili. Mettere l'asciugatrice in posizione verticale in modo che appoggi saldamente su tutti e quattro i piedini. Livellare la macchina registrando i piedini come di seguito descripto

Sollevare leggermente la macchina.
Regolare i piedini all'altezza giusta (fig. 5).

(Non svitare troppo i piedini e non usare cacciavit.)

Abbassare lamacchina.

Una macchina mal livellata puo danneggiare i cuscinetti ed usurarsi prematuramente. Questo ascugatore non necessita di fissaggio al suolo.

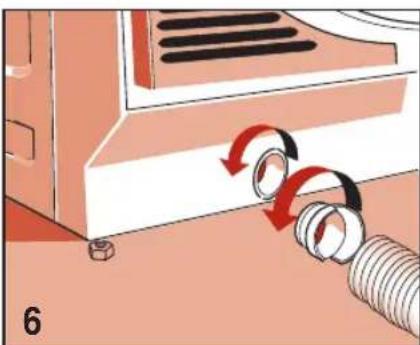

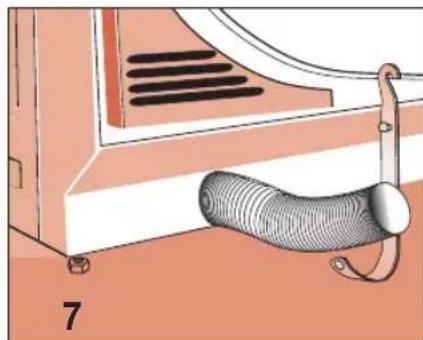

COLLEGAMENTO DEL TUBO DI EVACUAZIONE ARIA

Collegare il tubo di scarico aria allo sbocco di scarico sul retro dell'asciugatrice (fig.6).

Collegare un'estremita del tubo al raccordo fornito.
Girare il raccordo (insieme con il tubo) in senso antiorario nello sbocco di scarico sull'asciugatrice.
Spingere il tubo fuori dal retro della macchina a sinistra o a de

stra atraverso la nicchia sul fondo del cassone della macchina.
Posizione l'altra estremità del tubo in prossimità di una finestra o di uno sbocco di ventilazione verso l'esterno. Se ciò non fosse possibile, accertarsi che il locale sia ben ventilato quando la macchina viene utilizzata. Serviri del supporto fornito per fissare il tubo (fig. 7).

Importante: Il tubo di scarico aria deve essere collegato anche se l'aria non viene scaricata all'esterno perché altrimenti l'asciugatrice riassorbe l'aria umida scaricata e prolunga il ciclo d'asciugatura. L'aria umida può inoltre daneggiare l'asciugatrice. Dal tubo di scarico ariaiene scaricata solo aria calda e umida che di per se non è pericolosa, ma che comunique non delve essere diretta verso persone, animali, piante.

Importante: L'aria in uscita non deve essere scaricata in un condotto che sua utilizzato per lo scarico dei fumi generati da appearecchi che bruciano gas o altri combustibili.

INSTALLAZIONE DELLA MACCHINA

Accertarsi che la tensione elettrica individata nei dati tecnici della targhetta posta sul retro dell'apparecchio, corrisponda a quella della rete elettrica.

A seguito dell'installazione, l'accesso all'alimentazione di rete deve essere garantito da un interruptore onnipolare.

Salvavita, cavi elettrici e presa della rete devono avereparametri tali da permettere di soportare il carico massimo indicato sulla targhetta stessa.

La presa di corrente alla quale viene allacciata la macchina deve essere munita di

messa a terra. In caso contrario, il produttore declina qualsiasi responsabilita per eventuali incidenti (fig. 8).

Se il cavo d'alimentazione è danneggiato in quale modo, contattare il centro di as

sistenza tecnica specializzato.

E' vietato allacciare l'asciugatore alla rete attraverso elementi indiretti come prolonghe e prese multiple.

Posizione l'apparecchio in modo che il cavo alimentazione sia disponibile accessibile in modo da poterlo di-sconnettere in caso di necessità.

Important: Alla fine del ciclo di asciugatura, scollegare l'asciugatrice alla rete per impedire che un bambino possa eventualmente metterla in funzione.

UTILIZZO DELLA MACCHINA

DESCRIZIONE DELLE FUNZIONI

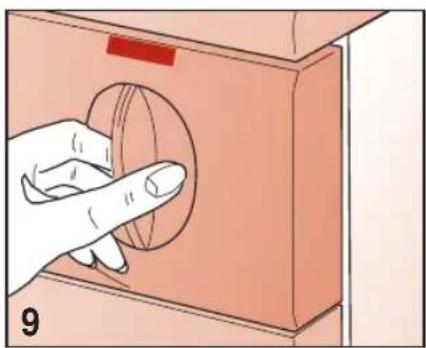

Manopola regolazione tempi di asciugatura: Ruotare la manopola per selezionare i tempi di asciugatura desiderati (fig. 9).

(vedere tabella programmi per la scelta del programma in base al tipo di tessuto)

■ Alla fine di ciascun ciclo, ci sare un periodo di raffreddamento di 4-5 minuti durante il quale la macchina rimarra accesa.

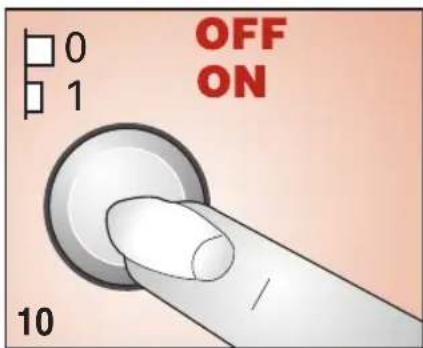

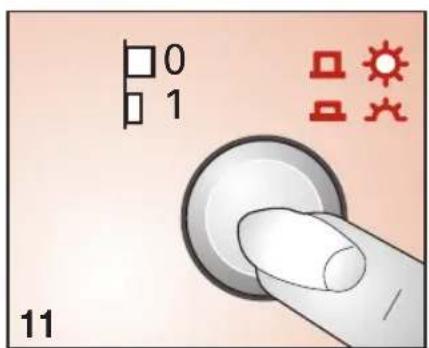

■ Pulsante ACCESO/SPENTO (ON/OFF): Premere quello pulsante per collegare la macchina alla rete elettrica e non per avviarla. (fig. 10).

■ Pulsante asciugatura delicata o energia: premendo quello pulsante si più scegliere il tipo di asciugatura che verrà effettua: Energica o delicata (fig.11).

SPIA: Rimane accesa in modo continuo durante il ciclo d'asciugatura. In modo intermittente prima che sia impostato il programma, e a fine ciclo asciugatura contemporaneamente ad un segnale acustico intermittente.

UTILIZZO DELLA MACCHINA

OBL

L'asciugatrice è del tipo a carico frontale. Tirare la maniglia in avanti perché forzare, quando aprire delicatamente l'oblò. La macchina si arresta quando viene aperto l'oblò durante il ciclo d'asciugatura. Il cestello continua a girare, poi rallenterà fino ad arresto completo.

Important:

Durante il ciclo d'asciugatura, la biancheria sera naturalmente calda.

La biancheriaiene raffreddata durante il ciclo di raffreddamento (Ultimi 4-5 minuti di anni ciclo).

Fare molto attenzione nell'apri-re l'oblo durante la fase di asciugatura per evitare bruciataurecausa del vapore caldo o della biancheria stessa.

PER ASCIUGARE LA BIANCHERIA CORRETTAMENTE

Seguire i seguenti punti:

A

Centrifugare la biancheria.

B

Dividere la biancheria per tipo o per fibre di tessuto.
▼ Chiudere cerniere e allacciare bottoni, ricordandosi di vuotare le tasche dei capi d'abbliglamento.
Rivoltareipullover.

C

Aprière l'oblo.
Caricare la biancheria nel cestello, ricordando di caricare le lenzuola da un angolo.
Si raccomanda di caricare capi piccoli e grandi insieme.

D

Chidere I'obl.
Asciugarsi le mani (non toccare mai apparecchiature elettriche con le mani bagnate).
Verificare che il pulsante ON/ OFF sia su OFF.
Inserire la spina nella presa elettrica.

E

Accertarsi che il selettore programmi sia posizionato su STOP, premere il pulsante ON/OFF e dopo il segnale acustico impostare il programma prescelto. (Vedere tabella programmi)
A Anything pinto la macchina partirà e la spià rimarra accesa in modo continuo.

IMPORTANT:

• Quando si desideraambiare ilprogramma in esecuzione.
• Quando si desidera aggiunge re la biancheria a ciclo asciugatura iniziato.
• Quando per qualsiasi ragione si verifica un'interruzione dell'alimentazione elettrica, durante l'asciugatura.

Per far ripartire la macchina è necessario posizionare la manopola su STOP, attendere che la spia smetta di lampeggiare e quando reimpostare il programma desiderato.

Alla fine del ciclo d'asciugatura, se il selettore non viene girato su

STOP o se il pulsante ON/OFF non è stato posizionato su OFF, la macchina effettuerà in auto matico il ciclo antisgualcitura con simultanea segnalazione acustica.

F

Dopo aver molto la biancheria asciutta, pulire ilhetto nel modo seguente:

• sollevare il filtro;
  -aprirlo e pulirlo con una spazzola morbida;
• chiuderlo e rimetterlo in sede;
• il filtro dovrè essere lavato periodicamente con acqua saponata per rimuovere anche le più piccole particelle.

Scollegare la spina alla presa.

PRECAUZIONI PER TESSUTI

In caso di dubbi sul tipo di tessuto, controllare l'etichetta sul capo stesso. Quasi tutti i capi che possono essere asciugati indicano specificamente che sono idonei per asciugatura a macchina.

Per evitare l'elettricità statica sui capi, durante i cicli di risciacquo della lavatrice usare un immorbidente.

Togliere subito dal cestello i capi sintetici per evitare che sgualciscano.

UTILIZZO DELLA MACCHINA

LABELLA PROGRAMMI

PROGRAMMA A CONTROLLO ELETTRONICO

Cotone Lino	kg 7,0	Extra secco	+	Sintetici Delicati Tessuti Misti	kg 3,5	Extra secco	+
		Asciugatura da armadio				Asciugatura da armadio
		Asciugatura da ferro				Asciugatura da ferro
		Asciugatura un po umida				Asciugatura un po umida

PROGRAMMA A CONTROLLO TIMER

Cotone / Lino		Sintetici / Delicati		Tessuti misti
kg.3,5		kg.3,5		kg.2,5
40'-60'	20'-40'	40'-60'	20'-40'	40'-60'	20'-40'

ASCIUGATURA ENERGICA

ASCIUGATURA DELICATA

Importante: Il tempo di asciugatura dipende da diversi fattori: peso, dimensione dei capi, tipo di tessuto, umidita. I capi ben strizzati asciugano prima. Per evitare che i capi sgualciscano, non sovraccaricare l'asciugatrice.

PESI BIANCHERIA

I pesi indicatei sono approximativi e possono variare a seconda del processo di lavorazione, qualità e finitura.

Biancheria da letto

Coperta imbottita 700 g

Lenzuola 550g

Lenzuola di sopra 600 g

Federacuscino 180g

Lino per la casa

Asciugapiatti 90 g

Asciugabicchieri 70g

Asciugamano grezzo 20 g

Salvietta bagno 200 g

Altri capi di biancheria

Accappatoio 1200 g

Salvietta bagno 800 g

Camicia donna 300g

Camicia uomo 600 g

Camicie donna/uomo

in tessuto sintetico 300g

Lino da cavola

Tovaglia 250 g

Tovaglia grande 1000 g

Tovaglioli 80g

Abbigliamento uomini

Camicia lava e indossa 250 g

Canottiera (senza maniche) 120 g

Mutande 80g

Mutandoni 250g

Pigiama 480g

Camicia da notte 400 g

Fazzoletti 25g

Abbigliamento donna

Camicia 100g

Maglietta 100 g

Mutandine 80g

Sottoveste 150g

Camicia da notte 180g

Pigiana 450g

Fazzoletti 15g

MANUTENZIONE

PULIZIA DEL FILTRO

Per garantire risultati ottimali di ascugatura in anni circostanza, ricordare che il filtro deve essere sempre pulito. Ricordare di controllare e pulire il filtrro dopo anni ciclo d'ascuigatura.

Important:

Pulire ilhetto solo a macchina fredda! Per la pulizia delhetto seguire esta procedura:

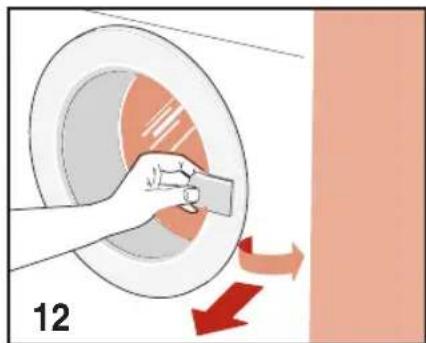

Aprière l'oblo.

Tenere il filtro con entrambe le mani e spingere verso l'alto per toglierlo.

▼ Allargare leggermente il bordsuperiore del filtro ed apriere il filtrto.

Togliere la lanugine.

Chiudere ilhetto accertandosi che la chiusura ritorni in posizione corretta.

Pulire le guide di scorrimento del filtrlo della macchina se necessario con un aspirapolvere.

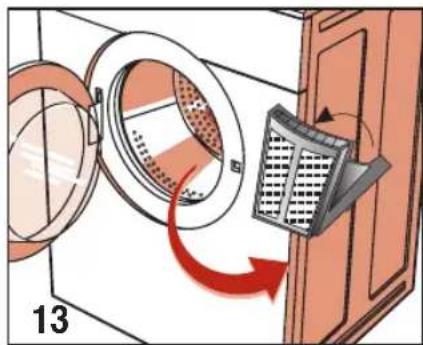

Posizione are il filtro sulle sue guide di scorrimento (fig. 13).

INDIVIDUAZIONE GUASTI

Tutte le apparecchiature elettriche sono soggete a guasti. Si ricordi che in questi casi si dovrà chiarem un elettricista qualificato. Potrete comunique risolverve voi stessi molti dei problemi che si verificano.

Importante: In caso di cattivo funzionamento, si ricordi di scollegare immediamente la machine alla rete d'alimentazione.

Prima di chiamare il nostro Centro Assistenza, verificare i punti di seguito indicati.

SOLUZIONE DEI PROBLEMI

Se la macchina non parte

assicurarsi che:

1) Verificare di aver effettuato il collegamento all'alimentazione di rete.

2) Verificare che la presa sia efficiente:

2a) è saltato il fusabile? (Il controlo è facile,asta collegare un'altra appearecchiatura come una lampada da ravolo).

2b) Sono state seguite tutte le istruzioni del manuale

d'istruzioni?

Se la macchina non parte

assicurarsi che:

1) L'oblo è stato chiuso correttamente.

La biancheria non si asciuga

assicurarsi che:

1) E' possible che il tubo scarico aria sua piegato o ritorto.

2) E' possibile che il filtrlo sia intasato. (Si ricordi che quando si apre l'oblo, le parti interne dell'asciuagatrice e la biancheria posso nso essere molto calde).

Se dopo l'esecuzione delle funzioni descripte, l'apparecchio continua a non funzionare correttamente segnalare il difetto al centro assistenza tecnica autorizzato più vicino. Si prega cortesamente di comunicare il modello, il numero di fabbricazione ed il tipo di guasto. Queste informazioni permettono all'operaatore dell'assistenza tecnica di procurarsi le parti di ricambio necessarie e, quindi, garantisco una veloced efficace esecuzione della riparazione.

ACCESSORI OPTIONAL

È disponibile presso il vostro venditore l'accessorio per completare la diversa installatione che vi permetterà di fissare la vostra asciugatrice sopra una lavabiancheria carica frontale per poter economizzare lo spazio. Il modello di macchina che vi permetterà di fare quello montaggio vi sare Consigliato dal vostro installatore

ENGLISH

Dear Customer,

ACCESORIOS OPCIONALES
