MODE D'EMPLOI XS 271 EV NEW POL
FECHA DE ADQUISICION:
Nos you remercions d'avoir choisi l'un de nos produits. Nous you prions de bien fouloir dire attentivement les instructions relatives à l'emploi avant d'effectuer la connexion et d'utiliser la machine.
La connaissance des principes de fonctionnement garantira une utilisation correcte et en toute sécurité de cet apparéil.
En cas de vente ou de cession du seche-linge, il ne faudra pas oublier de remettre également au nouvel utilisateur le manuel d'instructions pour l'emploi.
TABLE DES MATIÈRES
REMARQUES ET CONSEILS POUR L'UTILISATEUR 35-37
- Données techniques 35
DESCRIPTION DE LA MACHINE 37
INSTALLATION DE LA MACHINE 37-39
Installation 37
Nivellement du sèche-linge 38
- Connexion du tuyau d'évacuation de l'air 38
- Branchement à l'installation électrique 39
EMPLOI DE LA MACHINE 39-41
Description des fonctions 39
Hublot 40
Pour effectuer correctement le séchage du linge 40
- Précautions à adopter pour les tissus 40
Tableau des programmes 41
Poids du linge 41
ENTRETIEN 42
Nettoyage du filtré 42
- Localisation des pannes 42
Solution des problèmes 42
- Accessoires fournis sur demande 42
REMARQUES ET CONSEILS POUR L'UTILISATEUR
DONNÉES TECHNIQUES
| Dimensions: | Largeur cm.: | 59.5 |
| Hauteur cm.: | 85.0 | |
| Profondeur cm.: | 57.0 | |
| Contenance Max. | 7 kg (seche) | |
| Puisance Nominale | Voir plaquette des caractéristiques | |
| Tension | Voir plaquette des caractéristiques | |
MODELE:
NUMERO DE SÉRIE:
DATE D'ACHAT:
REMARQUES ET CONSEILS POUR L'UTILISATEUR
Cet apparéil devra être utilisé en tant que seché-linge pour usage domestique; tout autreemploi doit être considéré improupe et, par conséquent, dangereux.
Conserver toujours le present manuel d'emploi à proximate du sèche-linge, de façon à pouvoir le consulter rapidement, si nécessaire.
Toute modification ou tentative d'alteration de l'appareil peuvent etre dangereuses pour l'utilisateur et risquent d'endommager le produit.
Au moment de la livraison de l'électroménager, vérifier qu'il ne soit pas endommagé suite au transport. Si
I'on devait constater des dommages, il faudra s'adresser immédiatement au revendeur.
Pendant le cycle de séchage, l'air de la pièce est convoyé à travers le côte arrière de l'électroménager. Ne pas couvir le sèche-linge avec du linge ou avec tout autre objet.
Lors du positionnement de l'appareil, s'assurer que le cable d'alimentation ne se plie pas, ne soit pas écrasé et soit accessible, pour toute intervention évientuelle.
Il ne faut pas oublier que, pendant le cycle de sechage, le verre du hublot et le tuyau d'évacua
tion se rechaufferont, jusqu'à atteindre une température de 60^ . Ne pas toucher ces pieces avant la fin du cycle de refroidissement.
L'emploi de la machine est interdit aux enfants sans surveillance.
Ne jamais faire secher des pieces de linge qui ont ete en contact avec des agents chimiques tels que, par exemple, les fluides du nettoyage a sec.
En effet, la nature de ces substances est volatile et elles pourraient provoquer des explosions.
Ne pas faire secher des pieces de linge constituées par du caoutchouc expansé ou avec des parties en caoutchouc, étant
Ne pas introduire ou sortir la fiche de la prise de courant electrique avec les mains mouillées.
La machine doit être branchée à une prise de courant électriche équipée de mise à la terre et qui soit conforme aux exigences de sécurité.

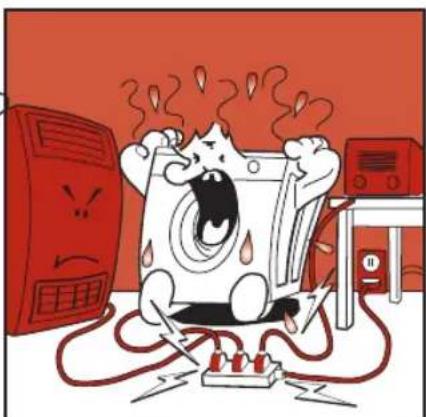

Il est interdit de brancher la machine à la prise électrique en utilisant des rallonges ou des fiches multiples.

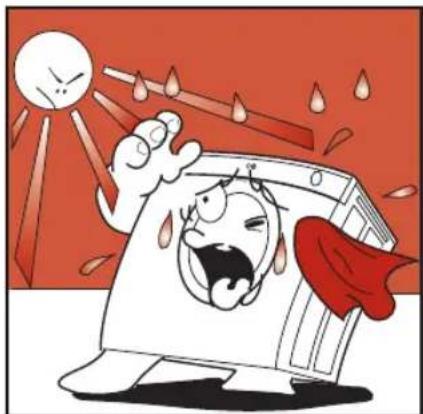

Ne pas exposer l'appareil aux agents atmosphériques.
Lorsque I'on effectue les révisions ou le nettoyage, il ne faut pas oublier de débrancher l'appareil de la prise de courant électrique.

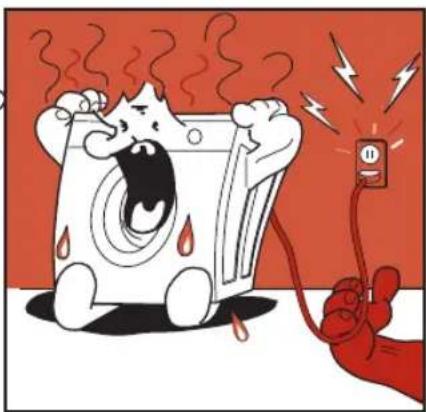

Si I'on souhaite debrancher la machine de la prise de courant, il ne faut pas tirer le cable électrique mais la fiche.
REMARQUES ET CONSEILS POUR L'UTILISATEUR
donnè qu'élles poursaient fondre et endommager les autres piées de linge ou même l'électroménager utilisé.
Si l'electroménager est vendu ou cédé à des tiers, il ne faut pas oublier de remettre également le present manuel, qui permettra au propriété suivant d'utiliser le sèche-linge de façon correcte et en toute sécurité.
Il ne faut pas tenter de réparer par soi-même les pannes de l'appareil, étant donné que les réparations effectuees par des non
professionnels sont susceptibles de provoquer de graves dommages et annulent le droit aux réparations sous garantie.
Les réparations de cet apparéil peuvent être effectuées exclusivement par le personnel autorisé des centres du service après-venture. Pour les réparations, il faut utiliser uniquement des pieces de rechange originales.
Il faut essorer ou tordre soignement le linge avant de l'introduire dans le seche-linge. Le linge qui est essoré correctement
sechera plus rapidement.
Nettoyer soigneusement le filtre chaque fois que I'on utilise le seche-linge,afin de garantir une circulation de l'air optimale.
LA SOCIÉTÉ PRODU-TRICE DÉCLINE TOUTERESponsABILITÉ EN CASD'ACCIDENTS PROVOQUÉS PAR LE NON RESPECT DES NORMES CONCERNANT LA SECURITÉAINSI QUE DES INSTRUCTIONS POUR L'EMPLOI.
DESCRIPTION DE LA MACHINE
Cette machine est un electroménager qui sèche tout type de tissu lorsque vous le souhaitez.
La structure a ete realizede en panneaux de tole traites et vermis,de facon a ce que ses caractéristiques esthetiques puissant rester inalterees au cours du temps.
Le moteur et toutes les parties
en mouvement ont ete concus et realizedes de facon a assurer le maximum de silence.
Le tableau des commandes offre la possibilité d'utiliser aisement tous les programmes de
sechage que I'on souhaite executer.
Le hublot très ample facilité le chargement et le déchargement du linge.

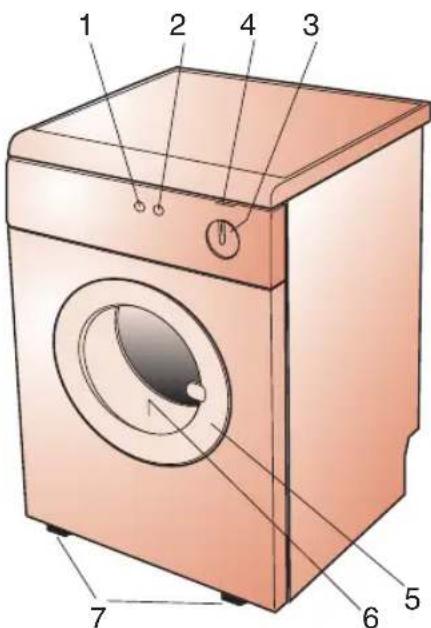

1 - Touche ON/OFF
2 - Touche séchage délicat ou énergique
3 - Bouton de réglage des temps de séchage
4 - Voyant de contrôle sechelinge en fonction
5-Hublot
6 - Filtre
7 - Pieds réglables

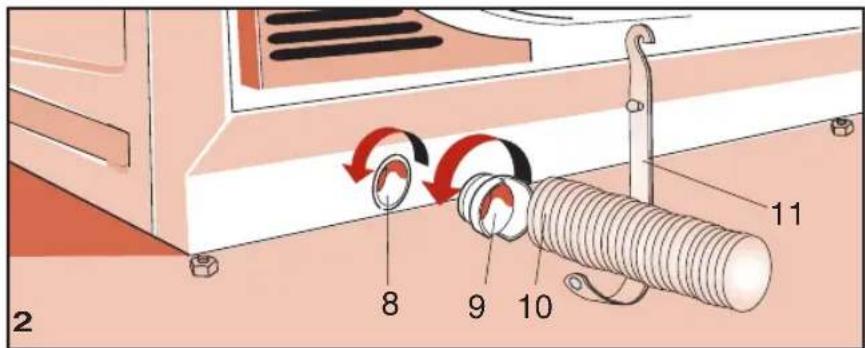

8 - Sortie pour évacuation
9 - Raccord d'accouplement
10-Tuyau d'évacuation
11- Support tuyau
INSTALLATION DE LA MACHINE INSTALLATION

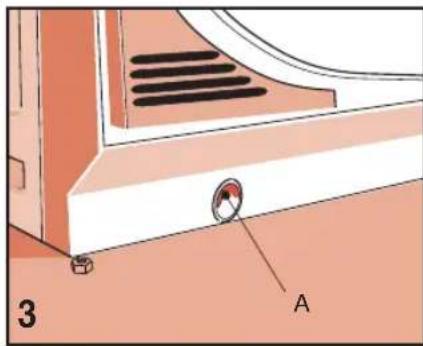

L'installation doit être effectuee par un personnel professionnellement qualifie, en respectant les instructions foumies par le constructeur, etant donne qu'une installation erronee pourrait provoquer des lesions aux personnes et endommager des objets.
■ Installer le seche-linge à proximé d'une fenêtre, afin de facili-ter l'évacuation de l'air humide.
Utiliser le tuyau d'évacuation de l'air pour éviter la formation de condensat et le fixer dans le trou A qui se trouve dans la partie arrête en bas de la machine (fig. 3).
Ne jamais couvrir le prises d'air qui se trouvent à l'arrière de l'appareil.

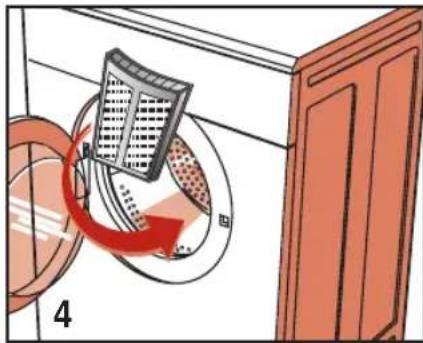

- Mettre le filtré dans la position
d'emploi (fig. 4).
Nettoyer l'intérieur du tambour de sechage au moyen d'un chiffon
humide, pour éliminer la poussière qui pourrait eventuellesment se déposer dans ce dernier.
NIVELLEMENT DU SÉCHE-LINGE
Pieds réglables. Mettre le sèche-linge en position verticale, de façon à ce qu'il soit solidement en appui sur les quatre pieds. Effectuer le nivellement de la machine en réglant le pieds, comme indiqué ci-après.
Soulever légèrement la machine.

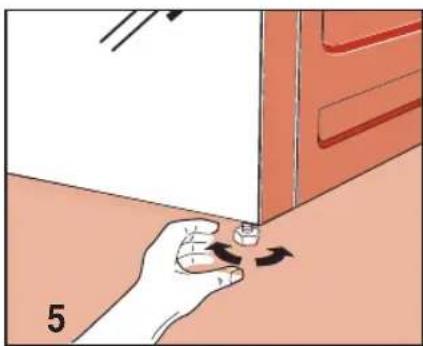

Régler les pieds à la bonne haupteur (fig. 5). (Il ne faut pas devis
ser excessivement les pieds et ne pas utiliser des toumevis.)
Baisser la machine.
Une machine dont le nivellement n'est pas correct est susceptible d'endommager les roulements et de s'abimer prematurément. Ce sechelinge ne nécessite pas de fixation au sol.
CONNEXION DU TUYAU D'ÉVACUATION DE L'AIR

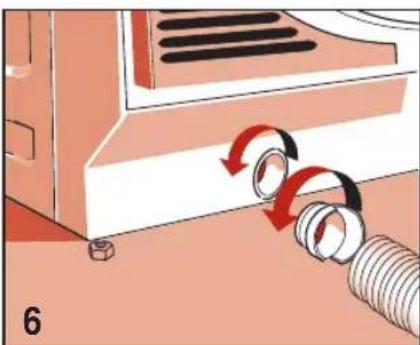

Connector le tuyau d'évacuation de l'air à la sortie d'évacuation qui se trouve à l'amère du séche-linge (fig.6).
- Connecter une extrémité du tuyau au raccord fourni avec l'appareil.
Toumer le raccord(en même temps que le tuyau) dans le sens contraire à celui des aiguilles d'une montre, dans le trou de vidange sur le sèche-linge.

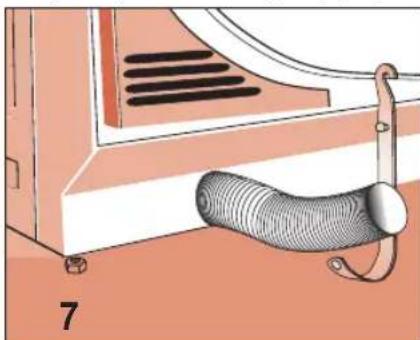

Pousser le tuyau à l'extérieur depuis
l'arriere de la machine a gauche ou a droite, a travers le logement sur le fond de la carcasse de la machine.
Positionner l'autre extrémité du tuyau à proximé d'une fenêtre ou d'une sortie de ventilation vers l'extérieur. Si cela ne devait pas été possible, il faudra s'assurer que la piece soit correctement ventilée lorsque la machine est utilisée. Se servir du support foumi avec l'appareil pour fixer le tuyau (fig. 7).
Important: le tuyau d'évacuation de l'air doit être connecté même si l'air n'est pas evacué à l'extérieur, autrement le seche-linge absorberait à nouveau l'air humide evacué et prolongerait le cycle de sechage. L'air humide est en outre susceptible d'endommager le seche-linge. Uniquement l'air chaud et humide est evacué par le tuyau d'évacuation de l'air; l'air evacué n'est pas dangereux mais, de tout manière, il ne doit pas être dirigé vers les personnes, les animaux ou les plantes.
Important: L'air à la sortie ne doit jamais être evacué dans une conduite utilisée pour l'évacuation des fumées générées par des apparciels qui brûlent des gaz ou tout autre type de combustible.
INSTALLATION DE LA MACHINE BRANCHEMENT ÉLECTRIQUE
S'assurer que la tension électrique indiquée dans les données techniques sur la plaquette des caractéristiques, située dans la partie arrière de l'appareil, corresponde à celle du réseau électrique.
Aprees I installation, il faut que ce soit un interrupteur bipolaire a garantir l'acces et la coupure de l'alimentation depuis le réseau.
Les paramètres du disjoncteur différentiel, des cables électriques et de la prise du réseau doivent être en mesure de supporter la charge maximum indiquée sur la plaquette des caractéristiques.
La prise de courant à laquelle la machine est branchée doit être
equipee de mise a la terre. Si tel n'est pas le cas, le produiteur n'assumera aucune responsabilité en cas d'accidents (fig.8).
Si le cable d'alimentation est abimé, il faudra contacter le centre du service après-vente technique spécialisé.
Il est interdit de brancher le seche-linge au réseau électricque en utilisant des éléments indirects, tels que rallonges ou prises multiples.
Positionner l'appareil de façon à ce que le cable d'alimentation soit facilement accessible, de façon à pouvoir le débrancher en cas de nécessité.
Important:À la fin du cycle de séchage, débrancher le sèche-linge du réseau, afin d'empêcher que les enfants puissant eventuèlement lemettre en fonction.
EMPLOI DE LA MACHINE DESCRIPTION DES FONCTIONS

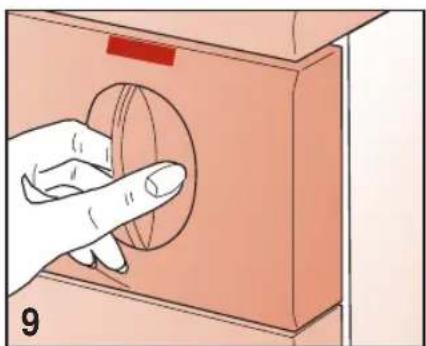

Bouton de réglage des temps de sechage: Tourner le bouton pour sélectionner les temps de sechage souhaités (fig.9). (voir tableau des programmes pour lechioix du programme, en fonction du type de tissu)
A la fin de chaque cycle, il y aura une période de refroidissement de 4-5 minutes, pendant laquelle la machine restera allumée.

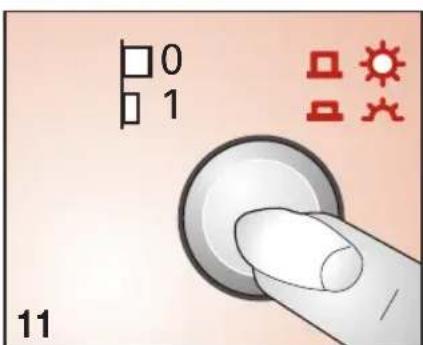

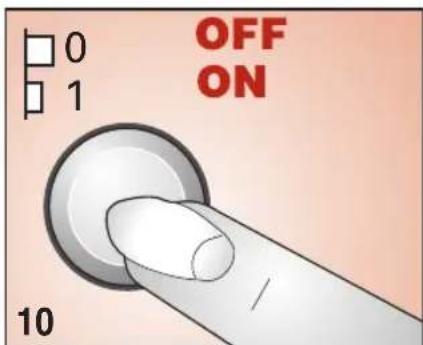

Touche MARCHE/ARRET (ON/OFF): Appuyer sur cette touche pour brancher la machine au réseau électrique et non pas pour la mesure en marche (fig.10).
Touché de séchage délicat ou énergique: en appuyant sur cette touche, on peut désirer le type de séchage qui sera effectué: Énergie ou délicat (fig.11).
VOYANT LUMINEUX: Il reste allumé de façon continue pendant le cycle de sechage. Il clignote avant la sélection d'un programme, et en fin de cycle de sechage, en même temps qu'un signal acoustique intermittent.
EMPLOI DE LA MACHINE
HUBLOT

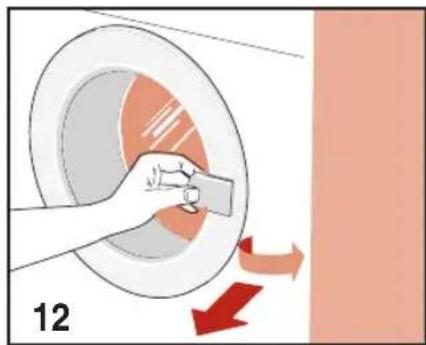

Le sèche-linge est du type à chargement frontal. Tirer le bouton en avant sans forcer, puis ouvrir delicatement le hublot. La machine se bloque quand le hublot est ouvert pendant le cycle de séchage. Le tambour continue de tournier, puis il ralentira son mouvement jusqu'à l'arrêt complet.
Important:
Pendant le cycle de séchage, le linge sera - bien entendu - chaud. Le linge est refroidi pendant le cycle de refroidissement (Dernières 4-5 minutes de chaque cycle).
Faire très attention à l'ouverture du hublot pendant la
phase de séchage pour éviter les brûlures causées par la vapeur chaude ou le linge.
POUR EFFECTUER CORRECTEMENT LE SECHAGE DU LINGE
Suivre les instructions indiquées aux points suivants:
A
Effectuer l'essorage du linge.
B
Subdiviser le linge en fonction du type ou des fibres de tissu.
Fermer les fermétures éclair et les boutons, sans oublier de vider les poches des vêtements.
Retoumer les pull-overs.
C
Ouvrir le hublot.
Charger le linge dans le panier, sans oublier d'introduire les draps par un coin.
Nous recommendons de charger en meme temps des pieces de linge de differentes dimensions (petites et grandes).
D
Fermer le hublot.
S'essuyer les mains (ne jamais toucher des apparciels électriques avec les mains mouillées).
Vérifier que la touche ON/OFF soit sur la position OFF.
Insérer la fiche dans la prise électric.
E
S'assurer que le selecteur de pro
grammes soit positionné sur STOP, appuyer sur la touche Marche/Arrêt et après le signal acoustique, sélectionner le programme désiré. (Voir le tableau des programmes)
A ce stade la machine se mettra en marche et levoyant lumineux s'allumera de façon continue.
IMPORTANT :
- Quand on désire changer le programme en cours d'exécution.
- Quand on désire ajouter du linge après le départ du cycle de sechage.
- Quand, pour quelque raison que ce soit, il y a une coupure de courant'électrique pendant le séchage.
Pour redémarrer la machine, il fautmettre la manette sur STOP,attendre que levoyant lumineux arrêtede clignoter et selectionnera nouveau le programme désire.
À la fin du cycle de séchage, si le sélecteur n'est pas tourné sur STOP ou si la touche Marche/Arret (ON/OFF) n'est pas position
née sur Arret (OFF), la machine effectuera automatiquement le cycle anti-froissement avec signalisation acoustique simultanée.
F
Avec avoir retire tout le linge sec, nettoyer le filtre comme indiqué ci-apres:
- soulever le filtré;
- ouvrir le filtré et le nettoyer au moyen d'une Brosseouple;
- fermer le filtré et le remettre dans son logement;
- le filtré devrai être nettoyé périodiquement avec de l'eau savonneuse, afin d'éliminer même les particules les plusPetites.
Debrancher la fiche de la prise.
PRECAUTIONS À ADOPTER POUR LES TISSUS
En cas de doutes quant au type de tissu, contrcler l'etiquette sur la piece en question. Presque toutes les pieces de linge qui peuvent etre sechées reportent l'indication specifie attestant quils peuvent etre sechés à la machine. Afin d'éviter l'électricité statique sur le linge, pendant les cycles de rincege de la machine à laver le linge, il faut utiliser un adoucissant. Sortir immédiatement du tambour les pieces de linge synthétiques, afin d'éviter qu'elles se froissent.
EMPLOI DE LA MACHINE
TABLEEAU DES PROGRAMMES
PROGRAMME À CONTROLE ÉLECTRONIQUE
| Coton Lin | kg 7,0 | Extra sec | +□ | Synthétiques Délicats Tissus mixtes | kg 3,5 | Extra sec | +□ |
| Séchage pour rangement | □ | Séchage pour rangement | □ | ||||
| Séchage pour repassage | □ | Séchage pour repassage | □ | ||||
| Séchage un peu humide | □ | Séchage un peu humide | □ |
PROGRAMME AVEC TEMPORISATEUR
| Coton / Lin | Synthétiques / Délicats Tissus mixtes | ||||
| kg.3,5 | kg.3,5 | kg.2,5 | |||
| 40'-60' | 20'-40' | 40'-60' | 20'-40' | 40'-60' | 20'-40' |
SECHAGE ÉNERGIQUE
SECHAGE DÉLICAT
Important: Le temps de séchage dépend de différents facteurs: poids, dimension des pieces de linge, type de tissu, humidité. Les pieces de linge qui sont correctement essorées sechant plus rapidement. Afin d'éviter que les pieces de linge se froissent, il ne faut pas surcharger le seche-linge.
POIDS DU LINGE
Les poids indiqués doivent être considérés uniquement à titre d'exemple et ils peuvent varier en fonction du processus d'usinage, de la qualité et de la finition.
Linge de lit
Couverture matelassée 700 g.
Draps 550 g.
Draps dessus 600 g.
Taie d'oreiller 180 g.
Lin pour la maison
Torchon pour assiettes 90 g.
Torchon pour verres 70 g.
Serviette tissu brut 20g
Serviette de bain 200 g.
Autres pieces de linge
Peignoir 1200 g.
Serviette de bain 800 g.
Chemisier femme 300g
Chemisehomme600g.
Chemisiers femme/chemises homme
en tissu synthetique 300 g.
Lin de table
Nappe 250 g.
Nappe de grandes dimensions 1000 g.
Serviettes 80 g.
Vêtements pour homme
Chemise ne nécessitant pas du repassage 250 g.
Maillot de corps (sans manches)120 g.
Slip 80 g.
Culottes 250g.
Pyjama 480 g.
Chemise de nuit 400 g.
Mouchoirs 25g.
Vétements pour femme
Chemisier 100 g.
T-shirt 100g.
Slip 80 g.
Combinaison 150g.
Chemise de nuit 180g.
Pyjama 450 g.
Mouchoirs 15 g.
ENTRETIEN

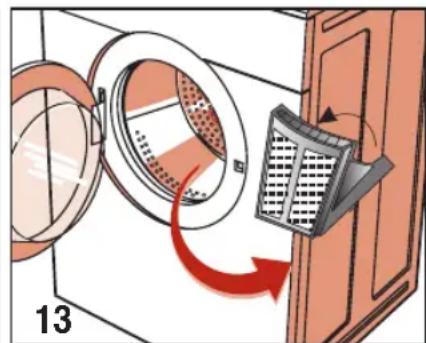

NETTOYAGE DU FILTBE
Afin de garantir des résultats de séchage optimaux en toute circunstance, il ne faut pas oublier que le filtre doit toujours être nettoyé. Ne pas oublier de contrôle et de nettoyer le filtre après chaque cycle de séchage.
Important:
Nettoyer le filtré uniquement lorsque la machine est froide! Pour le nettoyage du filtré, suivre la procédure reportée ci-après:
Ouvrir le hublot.
Tenir le filtré des deux mains et pousser vers le haut pour le sortir.
Écarter légèrement le bord supérieur du filtré et ouvrir le filtre.
Enlever les résidus de tissu.
Fermer le filtré, en s'assurant que la fermeture returne dans la position correcte.
Si nécessaire, nettoyer les coulisses du filtrre de la machine à l'aide d'un aspirateur.
Positionner le filtré sur ses coulisses (fig.13).
Tous les apparciels electriques sont exposés aux pannes. Ne pas oublier que, dans ces cas, il faudra contacter un électricien qualifié. De toute manière, il sera possible de résoudre par soi-même la plupart des problèmes qui se vérifier.
Important: En cas de mauvais fonctionnement, il ne faut pas oublier de débrancher immédiatement la machine du réseau d'alimentation.
Avant de contacter notre Centre du Service Avres-Vente, verifier les points indiqués ci-apres.
SOLUTION DES PROBLEMES
Si la machine ne fonctionne pas
s'assurer que:
1) le branchement à l'alimentation du réseau ait été effectué.
2) la prise soit efficace:
2a) un fusible a-t-il sauté? (le contrôle est aisé, il suffit de brancher un autre appeareil, tel qu'une lampe de table).
2b) Toutes les instructions reportées dans le manuel d'instructions ont-elles ete suivies?
Si la machine ne fonctionne pas
s'assurer que:
1) Le hublot ait eté fermé correctement.
Le linge ne sèche pas
s'assurer que:
1) le tuyau d'évacuation de l'air ne soit pas pié ou tordu.
2) le filtrne ne soit pas obstrué. (Il ne faut pas oublier que, lorsque l'on ouvre le hublot, les parties internes du sèche-linge et le linge peuvent être très chauds).
Si, après l'execution des fonctions décrites ci-dessus, l'appareil ne fonctionne toujours pas correctement, il faudra signaler le défaut au centre du service après-vente technique autorisé le plus proche.
Nous vous prions de bien pouvoir communiquer le modele, le numero de série et le type de panne. Ces informations permettent à l'opérateur du service d'assistance technique de se procurer les pieces de rechange nécessaires et, par conséquent, elles garantissant une exécution rapide et efficace de la réparation.
Les revendeurs disposent des accessoires nécessaires afin de compléter une installation différente, qui permettra de fixer le sèche-linge sur une machine à laver le linge à chargement frontal, réalisant ainsi un gain de place considérable. L'installateur sera en mesure de signaler quel est le modele de machine qui permettra d'effectuer ce type de montage.
NOTES
