MANUALE UTENTE LE50M600CF HAIER

Selezione el programma que desea grabar

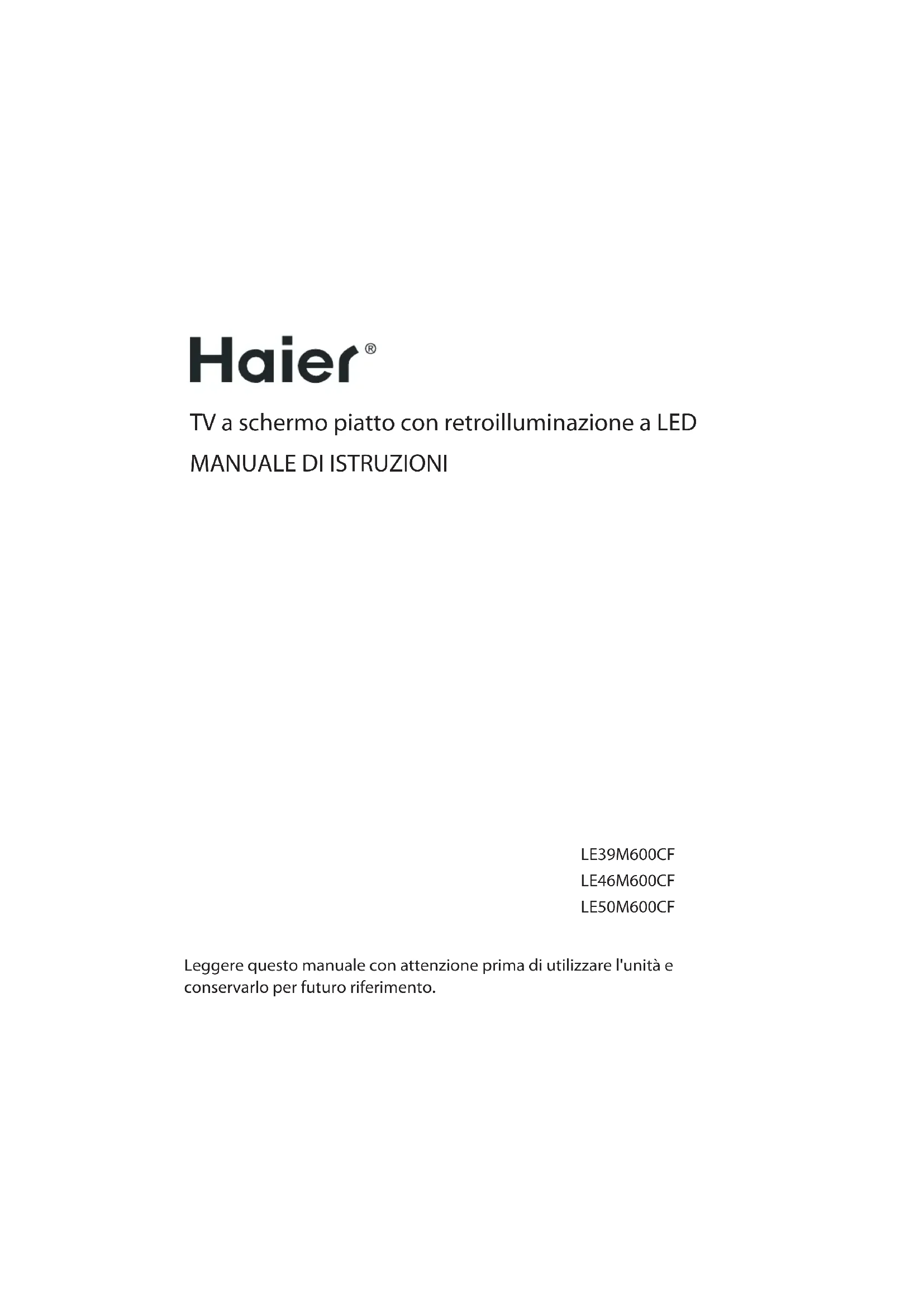

TV a schermo piatto con retroilluminazione a LED MANUALE DI ISTRUZIONI

LE39M600CF

LE46M600CF

LE50M600CF

Leggere questo manuale conattenzione prima diutilizzare l'unita e conservarlo per futuro riferimento.

Contenuti

01 Sicurezza ed avvisi

Benvenuti 2

Informazioni Importanti 2

Avvisidisicarezza 3

Avvisie cautela 4

02 Introduzione

Parametri principali 5

Istruzioni di assemblaggio della base di sostegno .... 7

Linee guida per I'installazione a muro 8

Pannello anteriore 9

Collegamenti AV supportati 9

Collegare il vostro tevisore 10

Common interface 12

03 Telecomando

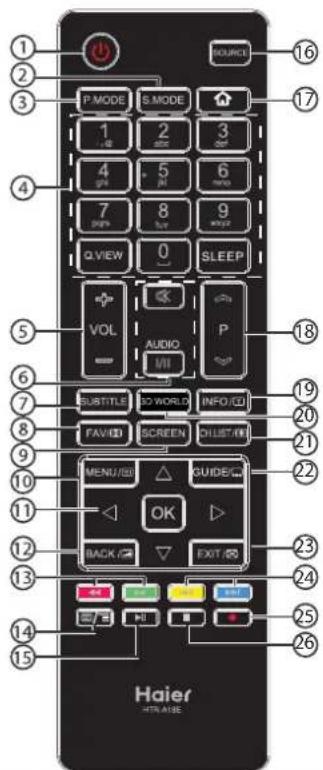

Telecomando 13

Installate le batterie nel telecomando 13

TELETEXT (televideo) 14

04 Operatività

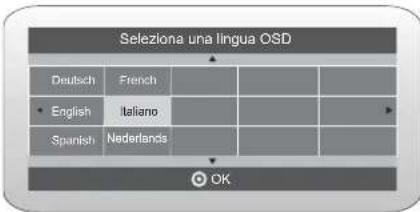

Guida all'installazione 15

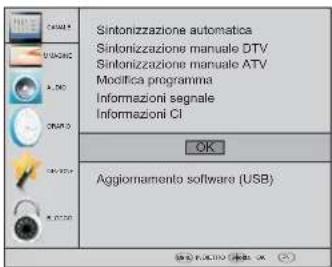

MENUCANALI16.

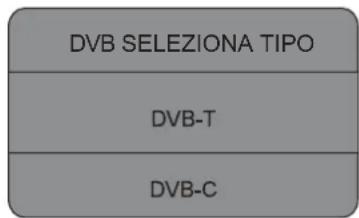

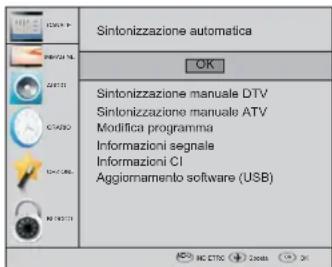

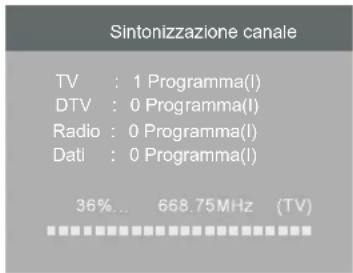

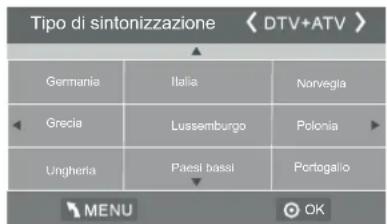

Sintonizzazione automatica (DVB-T) 16.

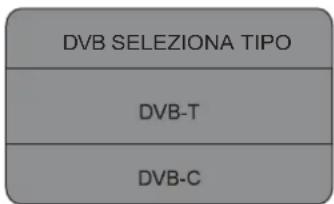

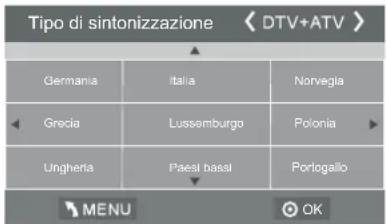

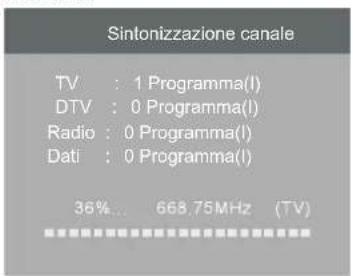

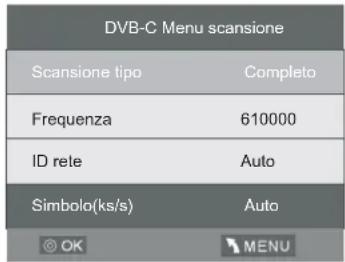

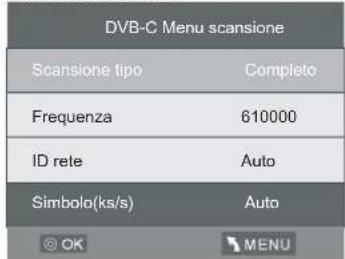

Sintonizzazione automatica (DVB-C) 17

Sintonizzazione manuale DTV (DVB-T) 18

Sintonizzazione manuale DTV (DVB-C) 18

Sintonizzazione manuale ATV 19

Modifica programma 19

Informazioni Cl: (opzionale): 19

Menu imagini 19.

Menu audio 19

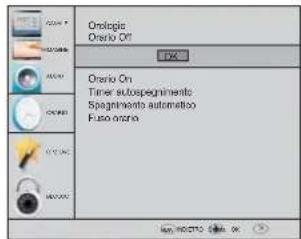

Menu orario 19

Menu opzioni 20

Menu blocco 20

EPG (Guida Elettronica alla programmazione) 20

Funzione PVR 21

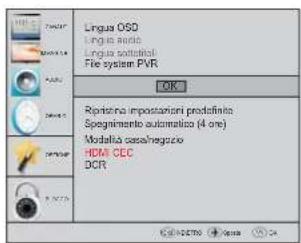

Preparazione per registrar il programma 21

Registrarileprogramma 22

Riproduire la registrazione 22

Funzione differita 23

Preparazione per registre il programma 23

Formattare il disposietivo di archivazione USB 23

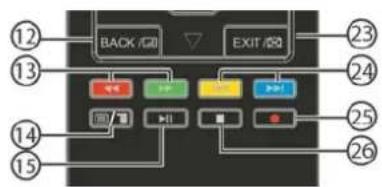

Registrar un programme DTV

in pausa in un dispositivo

di archivazione USB 23

Limitazioni della differita 24

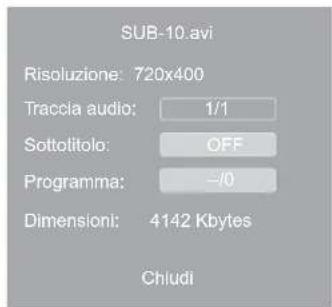

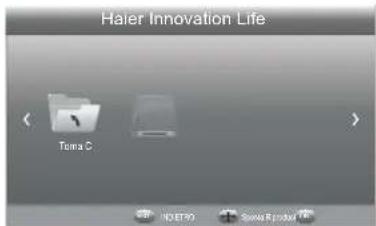

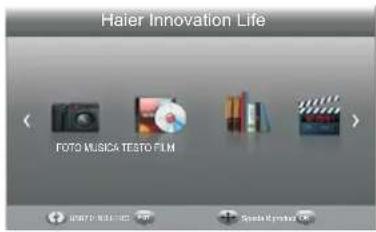

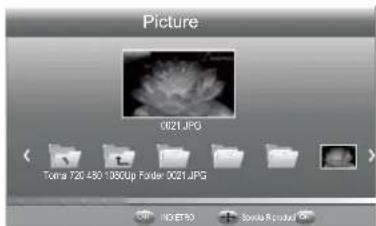

Lettore USB 25

Guida utente MHL 26

05 Risoluzione dei problemi

Risoluzione dei problemi 27

06 Specifiche

Specifiche 30

01 SICUREZZA ED AVVISI

BENVENUTI

Grazie per aver acquistato quello teilevisore LED LCD 39^ / 46^ / 50^ . Qesta guida vi aiutera ad impostare e ad iniziare ad utilizzato il vosto televisore.

Per prima casa, controllate il contento della confezione con la lista di controllo delle parti sottostante.

IT

Manuale di istruzioni

Guidarapidaall'avvio

Cavo MHL (opzionale)

Connettore MHL (opzionale)

Piedistallo

TV LED LCD 46"Full HD 1080P Digital

Telecomando

2x batterie AAA

Manuale di istruzioni

Guida rapida all'avvio

Cavo MHL (opzionale)

Connettore MHL (opzionale)

Piedistallo

Manuale di istruzioni

Guida rapida all'avvio

Cavo MHL (opzionale)

Connettore MHL (opzionale)

Piedistallo

Adesso potete iniziare!

INFORMAZIONI IMPORTANTI

LEGGETETUTTELESTRUZIONIPRIMADELL'USO E CONSERVATELOPERFUTURECONSULTAZIONI.

CAUTELA

RISCHIO DI SHOCK ELETTRICO NON APRIRE

CAUTELA

PER RIDURRE IL RISCHIO DISHOCK ELETTRICINONRIMUOVETIL COPERCHOOILRETRO

ALL'INTERNO NON VI SONO PARTI A CUI L'UTENTE POSSA FARE MANUTENZIONE DA SOLO. PER

QUALUNIQUE PROBLEMA, FATE RIFERIMENTO PER LA MANUTENZIONE CALL CENTER. E' PRESENTE IL

SIMBOLO DI UNA FRECCIA A FORMA DI FULMINE IN UN TRIANGOLO. QUESTO SIMBOLO INDICA LA

PRESENZA ALL'INTERNO DI ALTO VOLTAGGIO. E' PERICOLOSO AVERE QUALUNQUE TIPO DI CONTATTO

CON QUALUNQUE PARTE INTERNA DI QUESTO PRODOTTO

E' PRESENTE UN PUNTO ESCLAMATIVO IN UN TRIANGULO: QUESTO SIMBOLO VI AVVISA CHE NEL

PRODOTTO SONO INCLUSE ISTRUZIONI IMPORTANTI PER L'uso E LA MANUTENZIONE.

CAUTELA: PER RIDURRE IL RISCHIO DI INCENDI O SHOCK ELETTRICO, NON PONETE IL TELEVISORE

VICINO A SORGENTI DI UMIDITA'. NON UTILIZZATE DETERSIVI ABRASIVI CHE POSSANO GRAFFIARE

O ROVINARE LO SCHERMO LCD. EVITATE IL CONTATTO CON OGGETTI CHE POSSANO GRAFFIARE LO

SCHERMO LCD.

NOTA: NON SIETE AUTORIZZATI AD EFFETTUARE DA SOLI LA MANUTENZIONE, POICHE' POTREBBE

PORTARE A FERITE O A DANNI AL PRODOTTO. FATE RIFERIMENTO PER LA MANUTENZIONE ALLA

LINEA DI AIUTO DEL CLIENTE.

DICHIARAZIONE DI CONFORMITA

Si dichiara che dato appearecchio TV mod. LE39M600CF,LE46M600CF,LE50M600CF.

e stato fabbricato nell'Unione Europea e risponde alle prescrizioni dell art. 1 del DM 26.03.92 ed a quale dell

art. 2 comma 1 del D.M. 28.08.95 n.548. Haier Europe Trading,

Via de Cristoforis, 12-121100 Varese (Italy) VAT IT02607360126

NOTIFICHE DI SICUREZZA

Avviso: Per ridurre il rischio di shock elettrici, non rimuovete il coperchio (o il retro). Non vi sono parti a cui l'utente possa fare manutenzione da solo all'interno. Per tutte la manutenzione fate riferimento a personale di servizio qualificato.

Avviso: per ridurre il rischio di shock elettrico, non esponete quest'unita a pioggia o umidità.

Non esponete l'apparecchio all'acqua (gocciolamenti o schizzi), e nessun oggettoro riempito con liquidi, come i vasi, dovrebbe essere posizione sull'apparecchio.

Tenete il prodotto lontano alla luce diretta del sole e da fonti di calore come radiatori o fornelli.

Non bloccate le aperture di ventilazione. Gli slot e le aperture sull'unità devono ventilare. Le aperture non devono mai essere bloccate posizionando il prodotto su cuscini, divani o altre superfici simili.

Non posizionate l'unità su un carrello, sostegno, scaffale, tripode, braccio o tavolo instabile. L'unità potrebbe cadere, causando danni.

Non posizionate oggetti pesanti o affiliati sullo schermo o sulla cornice.

Scollegate l'alimentatore alla presa quando l'unità non è in uso.

Si delve sare attenzioneagli aspetti ambientali perlo smaltimento delle batterie.

AVVISO: Le batterie (battery, batterie o pacco batterie) non devono essere esposte a calorie excessivo come luce diretta del sole, fuoco o similili.

Avvertenza: Per evitare quali siani danno dausato alla caduta del prodotto, si prega di posizionario su una superficie orizzontale.

PRECAUZIONE: Quando l'apparecchio è sottoposto a scariche elettrostatiche, cui ave dei malfunzionamenti e delve essere resettato dall'utente.

Questo marchio indica che questo prodotto non dev'essere smaltito con la spazzatura casalinga in tutte Europa. Per prevenir possibili danni all'ambiente o alla salute umana per lo smaltimento incontrato, riciclate responsabilmente per promuovere l'utilizzo sostinibile delle materie prime. Per gettare il vosto dispositivo usato, fate uso dei sistemi di raccolta o contattate il rivenditore dove il prodotto è stato acquistato. Loro potranno ritirare il prodotto per riciclarlo in modo sicuro per l'ambiente.

AVVISIECAUTELA

Avviso:

Sonoutilizzati altivelaggi nlloperativita del tevisore.Non rimuovete il retro del cabinet dalteleusore.Per la manutenzione fate riferimento solo a personale di servizio qualificato.

Avviso:

Per prevenire il rischio di shock elettrico, non esponete il teilevisore a pioggia o umidita.

Avviso:

Non lasciate cadere o spingete oggetti negli slot e apertura del teilevisore. Non lasciate cadere alcun tipo di liquidi su thiso.

Cautela:

Non blocate i fori di ventilazione sul retro. Un'adequata ventilazione è esseniziale per prevenir quasi ai componenti eletrici.

Cautela:

Non bloccate il cavo di alimentazione nelle teilevisore.

Cautela:

Non state vicino, non appoggiatevi, né spingete all'improvviso il teilevisore o il suo supporto. Fate particolaremente attenzione ai bambini. Se dovesse cadere potrebbe causare seri ferite.

Cautela:

Non posizionate l'unita su un carrello, sostegno, scaffare o tavolo instabile. Se dovesse cadere potrebbe causare seri ferite alle persone e danni al tevisore stesso.

Cautela:

Quando il televisione non viene utilizzato per un lungo periodo di tempo, è consigliabile scollegare il cavo di alimentazione nella presa AC.

Distanze minime

Cautela:

Se il televisore dev'essere integrato in un mobile o in uno spazio chiuso, devono essere mantenute le distance minime. Tra l'apparecchio e alloggiamento. Il calorie nel mobile potrebbe ridurre la vita del vostro tevisore e potrebbe essere pericoloso.

02 INTRODUZIONE

ATTENZIONE

Non alterare mai alcun componente all'interno della TV o nessun altro controlo di regolazione non descripto in quello manuale. Tutte le TV LED sono apparecchiature elettroniche ad alta tensione.

Quando si toglie la polvere o qualsiasi goccia d'acqua dallo SCHERMO o alla STRUTTURA o intorno a pulsanti o connettori, il cavo di alimentazione deve essere rimioso alla presa di alimentazione.

Pulire la TV con un panno morbido, asciutto e sono zaporvere.

Durante i temporali, scollegare il cavo di alimentazione e l'antenna per prevenire il danneggiamento della TV e di qualsiasti altri dispositivo collegato adessa.

Tutte le riparazioni a但这a TV devono essere effettuate solo da personale qualificato per l'assistenza della TV.

INSTALLAZIONE

Posizionate il teilevisore in una stanza dove la luce non colpiscà direttamente lo schermo.
L'oscurità totale o i riflessi sullo schermo possocono causare affaticamento oculare. Si raccomanda un'illuminazione indiretta e soffusa per una visione confortevole.
Lasciate abbastanza spazio tra il tevisore e il muro per permettere la ventilazione.
Evitate luoghi eccessivamente caldi per prevenir eventuali danni al cabinet o guasto prematto dei componenti.
*Non coprite le aperture di ventilazione quando utilizzate il tevisore.

Caratteristica principali

① Utilizzabile come tevisore, terminale video, monitor PC.
② Alta luminosità, ampio angolo di visuale.

③ Interfaccia HDMI e SCART

Parametri principali

Schemo	39"	46"	50"
Sistema TV	PAL-B/G, I, D/KSECAM-B/G,D/K,LDVB-T,DVB-C
Sistema segnale video	PAL/SECAM/MPEG2/MPEG4/H.264
Numero di canaliMemorizzabili	510(DTV):100(ATV)
Alimentazione:	100-240V~50/60Hz70W	100-240V~50/60Hz98W	100-240V~50/60Hz120W
Potenza in uscita audio	2 x 10W
Terminali	Analogico RGB(PC)x1PC audio x 1High-Definition Multimedia Interface (HDMI) x 3 / MHL x 1Ingressocomposito x 1Ingresso USB x 1YPbPr x1SCART x 1Cl x 1RF Co-Ax x 1Cuffiax 1COASSIALEx 1
Definizione orizzontale(Linea TV)	Ingresso video composito>=350YPbPr >=400

PC

MODALITA SUPPORTATA

	RISOLUZIONE	V. Freq. (KHz) H. Freq. (KHz)
1 640x480		60	31.47
2	800x600	60	37.88
3	1024x768	60	48.36
4 1366x768		60	47.7
5	1280x1024	60	63.98
6	1920x1080	60	66.64

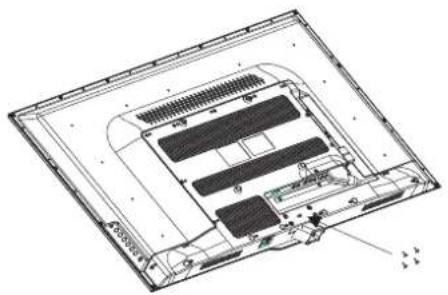

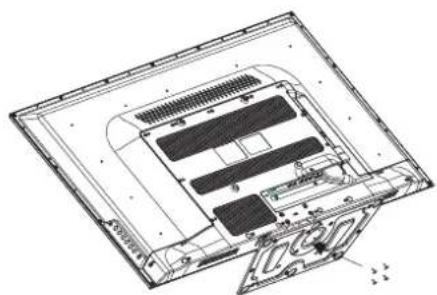

Istruzioni di assemblaggio della base di sostegno

1. Posizionate il tevisore con lo schermo rivolto verso il basso su una superficie pianà. Posizionate il pilastro di base sulla parte inferiore del tevisore.

2. Fissate il fondo stringendo saldamente le viti sul sostegno.

NOTE DI INSTALLAZIONE

Posizione il tevisore in una stanza dove la luce non colpisce direttamente lo schermo.

L'oscurità totale o i riflessi sullo schermo possono causare affaticamento oculare. Si

raccomanda un'illuminazione indiretta e soffusa per una visione confortevole.

Nota: si prega di non ruotare quello TV.

Lasciate abbastanza spazio tra il teilevisore e il muro per permettere la ventilazione.

Evitate luoghi eccessivamente caldi per prevenire eventuali danni al cabinet o guasto

prematurodei componenti.

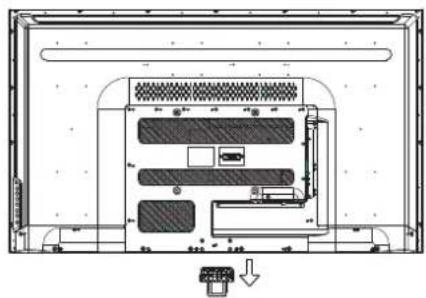

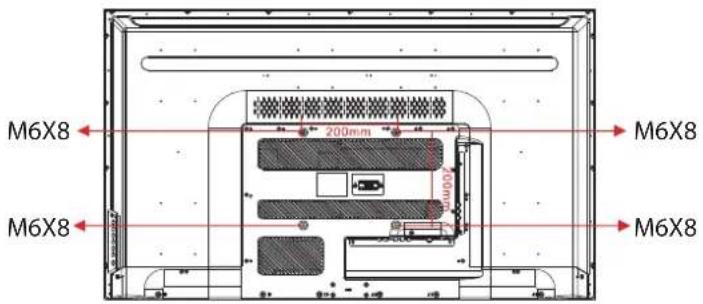

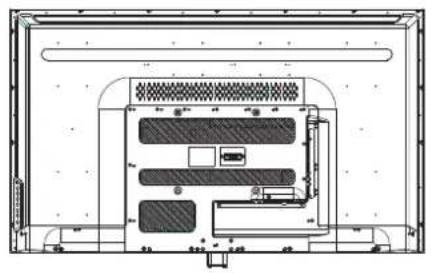

LINEEGUIDA PER L'INSTALLAZIONA MURO

Questo tevisore più essere montato a muro come segue:

1. Posizione il teilevisore LED LCD su una superficie stabile. Posizione un panno morbido sulla parte anteriore dello schermo per proteggerlo da qualunque danno.

2. Rimuovete le viti alla parte inferiore del teilevisore, dove la base si collega al teilevisore, e rimuovete il sostegnno (Conservatelo per un uso futuro).

1. Utilizzate le quattro viti fornite per fissare il tevisore su un braccio di sostegno a muro (non incluso)attraverso i quattro fori standard VESA sul retro del tevisore.

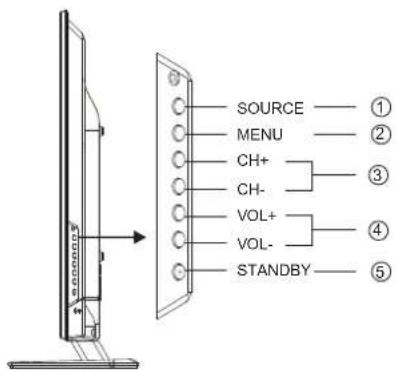

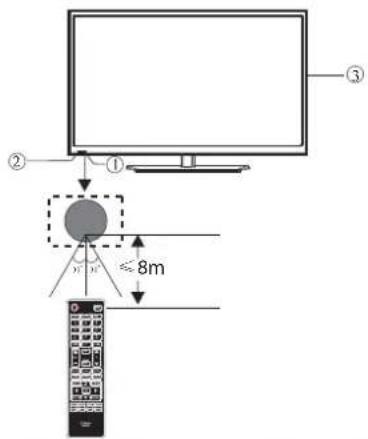

Controll del pannello anteriore

1 Sensore del telecomando.
2 Indicators LED:

ROSSO: STAND BY.

3 Tastierino

1 SORGENTE Visualizza il menu delle sorgenti in ingresso.
2 MENU Visualizza il Menu principale
3 CH+/CH- In modalita TV, premete i tasti CH + 0 CH-per andare al canale successivo o precedente. In modalita MENU, premete CH + 0 CH-per selezione gli oggetti.
4 VOL+/VOL- Controllo del volume audio In menu, regola I oggetto selezionato.
5 STANDBY STANDBY

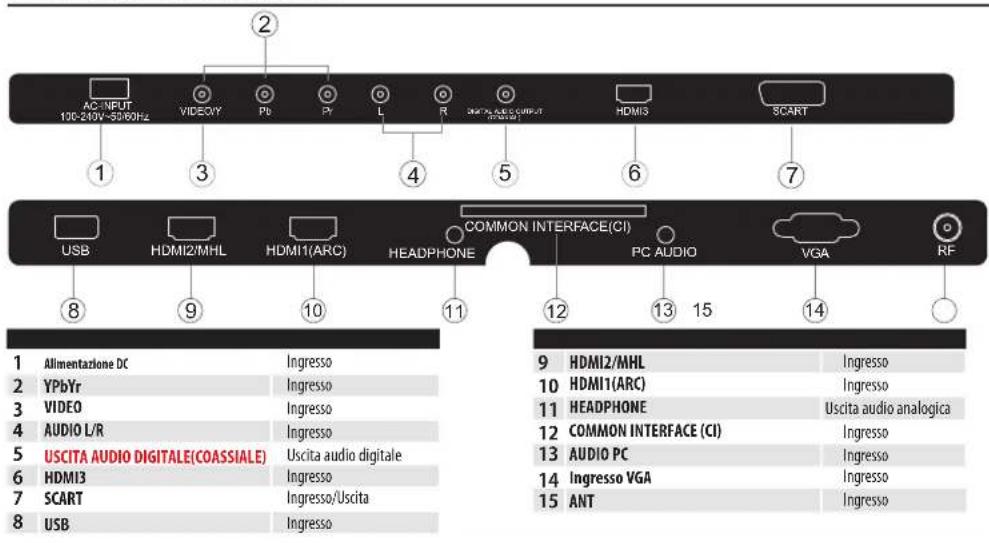

Prese sul retro/sul lato

IT-9 Manuale di istruzioni TV a schermo pietto con retroilluminazione a LED

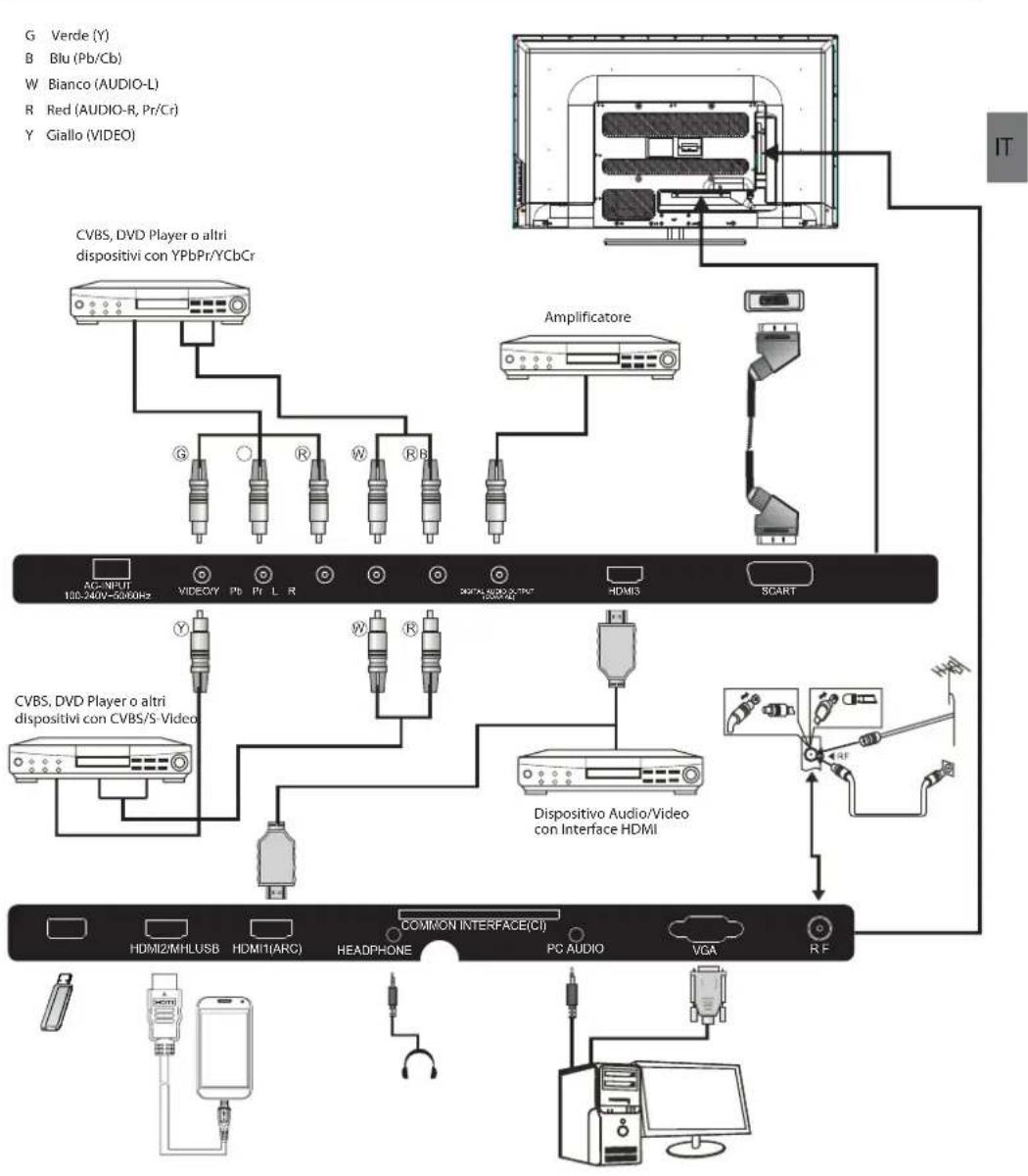

Collegamento alla propria TV Haier

Collegamento alla propria TV Haier

Collegamento dilettore DVD / ricevitore
satellitaire / ricevitore set top box cavo / console
giochi / PC o laptop

Ci sono molto opzioni di collegamento di unlettore DVD / ricevitatore satellitaire / ricevitatore set top box cavo / console giocchi / PC o laptop alla propria TV.

Opzione 1 SCART

Collegare un cavo SCART (non fornito) alla presa SCART della TV allettore DVD ricevitore set top box o console giochi.

Per selezionare il dispositorio Collegato con il cavo SCART premere il pulsante SOURCE sul telecomando e usare i tasti selezionare SCART e premere il pulsante OK.

Notea: La TVVa rro come impostazione predefinita la connessione SCART quando la TV è accesa.

Opzione 2 HDMI

Se il disposativo che si desidera collegare è acceso, prima spegnerlo.
Collegare un cavo HDMI (non fornito) alla presa HDMI della TV allettore DVD ricevitore set top box o console giochi.
Accendere il dispositivo che si desidera collegare alla TV.
Per selezionare il dispositivo collegato con il cavo HDMI premere il pulsante SOURCE sul telecomando e usare i tasti selezionare HDMI e premere il pulsante OK.

Opzone 3 AV Audio Visual

(Giallo/Bianco/Rosso)

1 Assicurarsi che la TV e il dispositivo siano spenti prima di effettuire col Collegamento.
Collegare i cavi AV (non forniti) dalle prese Video (giallo) e Audio (bianco, rosso) sulla TV allettore DVD, alla console giocchi ecc.
Per selezione il dispositivo collegato con il cavo AV premere il pulsante SOURCE sul telecommando e usare i tasti selezione AV e premere il pulsante OK.

Opzone 4 COMPONENT

(Verde/Blu/Rosso) + (Bianco/Rosso)

Assicurarsi che la TV e il dispositorio siano spenti prima di effettuare il collegamento.
Collegare i cavi (non forniti) dalle prese COMPONENT IN Y, Pb, Pr (verde, blu, roso) e L-Audio-R bianco, roso) sulla TV al teletore DVD, alla console giochi ecc.

Per selezionare il dispositivo collegato con il cavo AV premere il pulsante SOURCE sul telecomando e usare i tasti selezionare YPbPr e premere il pulsante OK.

Opzione 5 VGA (15pin Sub-D)

0 Collegare un cavo VGA (non fornito) alla presa VGA sulla TV al PC / Laptop.

Per selezione il PC / Laptop collegato con il cavo VGA premere il pulsante SOURCE sul telecomando e usare i tasti▼▲ per selezione PC e premere il pulsante OK.

Note: VGA é solo video. Per audio dal proprio PC/Laptop é necessario collegare un carrvo separato da PC Audio (jack 3,5 mm) alla presa cullfa su proprio PC/Laptop (jack 3,5 mm)

Opzione 6 USB

1 Alla TV puisse essere collegata la maggior parte delle chiavette USB e posso sono essere utilizzateanche alcune fotocamera digitali.
Collegare la chiavetta USB (non fornita) o un cavo USB (non fornito) alla TV.
Per selezione il dispositorio USB collegato alla TV, preme il pulsante SOURCE sul telecomando e usare I tasti▼per selezione USB e premere il pulsante OK.

Notea 1: Sono supportati solo file *jpg e*.mp3, altri tipi di file non sono garantiti e posso non funzioniare. Note a 2: iPhone e iPod Apple non sono compatibili con la TV.

Notea 3:Quando sicollege undispositivo alla connessione USB,tenere la lunghezza del cavo USB più corta possible.

Option 7 USCITA CUFFIA

Inserire lo spinotto della cuffia nella presa cuffia sulla TV. Gli altoparanti della TV ora sono silenziati. In alternatively, se necessario è possibileanche collegare altoparanti esterni.

COASSIALE un collegamento audio digitale utilizzato per collegare dispositivi audio, ad esempio home theater e altri sistemi HIFI digitali su breve distanze. Il segnale è trasmesso mediant e cavo coassiale con connettori RCA.

Assicurarsi che la TV e il dispositorio siano spenti prima di effettuare il collegamento.

2 Collegare i cavi AV (non forniti) nella presa COASSIALE sulla TV alsystema audio Home Theater oystema HiFi digitale ecc.

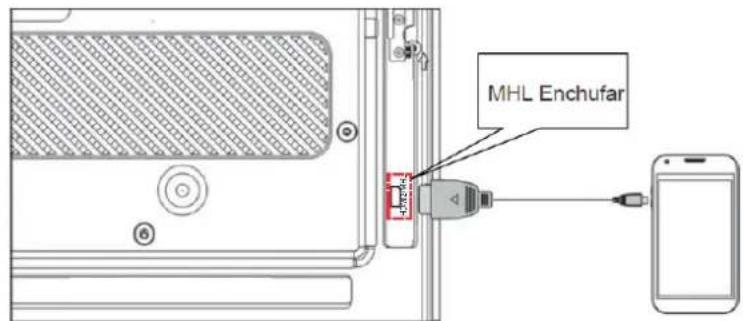

Option 9 MHL

Collegare i dispositivi che supportano la funzione MHL; funzione anche come presa input HDMI.

COMMON INTERFACE

Lo slot Common Interface è progettato per accettare i moduli di Accesso Condizionale (CA) e le smart card per videere i programmi della televisione a pagamenti e servizi aggintivi. Contattate il fornitori del servizio di Common Interface per averre più informazioni sui moduli e sulle sottoscrizioni. Notate che i moduli CA e le smart card non sono né forniti né accessori optionali acquistabili da no!.

Vengolo visualizzate le informazioni dettagliate sulla schedà Cl:
5 Premete Il tasto OK per acceder e al menù della scheda. Fate riferimento a modulo del manuale di istruzioni per i dettagli delle Impostazioni.
6 Quando il modulo viene rimioso, il seguente messaggio apparirà sullo schermo.

Avviso

• Spegnete Il myistro tevisore prima di Inserire qualunque modulo nelloto slot Common Interface.

Modulo Cl rimosso

1 Inserte la CAM correttamente, quando inserte la Smart Card nelle slot CI posizionato sui lato del teileviseore.

Accendete Il teilevisore edesso visualizzera il messaggio sostostante se il modulo CA viene identificato. Aspettate quale momento perché la schedsi si attivi.

Modulo Cl inserto

Premete il tasto MENU quindi premete il tasto per selezionare I'opzione di Informazione Cl.

03 Telecomando

Pulsante Descrizioni

1	(1)Accensione)	Premere per accenderare o spegnere il teilevisore.
2	S.MODE	Premere per selezioniare la modalità audio.
3	P.MODE	Premere per selezioniare la modalità immagne.
4	0-9	Premere per immettre un numero di canale o la password.
	Q.VIEW	Premere per passare all'ultimo canale visualizzato.
	SLEEP	Premere per impostare il timer di spegnimento.
5	VOL +/-	Premere per regolare il volume.
6	(2) (Muto)	Premere per impostare il suono su spento o accesso.
	AUDIO(I/II)	Premere per selezioniare Mono, Nicam stereo per il canale ATV. Selezionare la lingua audio per il canale DTV.
7	SUBTITLE	Premere per attivare o disattivare i sottottitoli.
8	FAV/33	Premere per aprire un elenco dei canali preferiti. In modalità Televideo, premere per tenere una paglia.

Installate le batterie nel telecomando

9	SCREEN	Premere per modificare le proportioni dell'immagne.
10	MENU/	Premere per aprire il menu su schermo. In modalità Televideo, premere per aprire la pagana index.
11	▲▼▲	Premere per spostarsi nel menu su schermo.
		Premere per confirmare una selezione.OK
12	BACK/	Premere per tornare allo schermo precedente. In modalità Televideo, premere per entrare in modalità mix.
13	(Indietro) (avanti)	Premere per andare avanti veloce o ravnolgere. riproduzione in modalità multimediae.
14	/	In modalità televideo, premere per aprire o chiudere la pagana televideo. Premere per far apparire il menu principale in modalità MHL, per esempio il menu APP.
15	(riproduzione/pausa)	Premere play/pausa in modalità multimediae.
16	SOURCE	Premere per aprire l'elenco delle sorgenti di ingressso.
17		Premere per lanciare la modalità HDMI2/MHL.
18	P /	Premere per cambiare il canale.
19	INFO/	Premere per visualizzare le informazioni relative al canale. In modalità televideo, premere per migliorare le informazioni nascoste.
20	3D WORLD	Questi modelli non supportano la funzione 3D.
21	CH.LIST/	Premere per aprire l'élenco dei canali. In modalità televideo, premere per cambiarle il'Mimagine in cima, In basso o completinga.
22	GUIDE /	Premere per visualizzare la guida elettronica dei programmi in modalità TV. Premere per entrare nella sottomapagina televideo.
23	EXIT/	Premere per chiudere il menu su schermo. In modalità Televideo, premere per nascondere il testo.
24	(precedente)(successivo)	Premere per selezionare il file precedente o successivo.
25	(REC)	Premere per registrare il programma TV che si sta guardando in modalità DTV.
26	(interruzione)	Premere per arrestare la riproduzione multimediae.

1. Rimuovete il coperchio delle batterie.
2. Inserite le 2 AAA da 1,5V assicurandovi che la polarità (+ o-) delle batterie corrisponda alla polarità segnata all'interno dell'unità.
3. Biposizionale il coperchio delle batterie, Sostituite le batterie quando
   il teveisore mostra i sequenti sionom: I'operativita e instabile o casuale.
   A voltte il tevisore non funziona con il telegomando.

Nota:

1) Sono raccomandate le batterie alcaline.
2) Rimuovete le batterie eaurite o se il telecomando non éutilizzato per lungo tempo.

TELETEXT (televideo)

Il Televideo è unsystema di informazioni trasmesso da certi canali che poosessere consultato come un quotidiano. Offre anche l'accesso ai sottotitoli per gli spettatori con problemi di udito o che non hanno familarità con il linguaggio della trasmissione (reti via cavo, canali via satellte etc.)

Premendo:	Otterrete:
TEXT (televisione):	Si usa per attivare o uscire alla modalità TELEVIDEO Il sommario appara con una lista di oggetti accessibili. Ogni oggetti ha un numero di pagana corrispondente a tre cîre. Se il canale selezionato non trasmette teilevideo, verrà visualizzata l'indicazione 100 e lo schermo rimarrà vuoto (in questo caso, uscite dal teilevideo e selezioneate un'alto canale).
SELECTIONARE UNA PAGINA	Inserite il numero della pagina richiesta utilizzato i tasti numerici o Su e Giù. Esempio: pagina 120, inserite 120. Il numero è visualizzato in alto a sinistra, il contatore gira e quindi viene visualizzata la pagna. Ripetete l'operazione per vedere un'altra pagna. Se il contatore continua a cercare, significha che quella pagina non è trasmessa. Selezioneate un'alto numero.
ACCESSO DIRETTO AGLI OGGETTI.	I colori sono quelli visualizzati in fondo allo schermo. I quattro tasti colorati sono utilizzati per accederere agli oggetti o alle pagine corrispondenti. Le aree colorate lampeggiano quando l'oggetto o la pagina non sono disponibili.
INDICE:	Permette di tornare fa tornare alla pagina dei contenuti (di solito pagina 100)
SOTTO PAGINA	Certe pagine contengono molto一页. Questo tasto su usa per interrompere o riprendere l'acquisizione della ricerca. L'indicazione appara in alto a sinistra.
HOLD	Per fermare l'imagine.
REVEAL	Per visualizzare o nascondere le informazioni nascoste (solutioni dei giochi).
MIX	Televideo, programmi, immagini vengono migliorati insieme.
ESCI	Uscire da teilevideo.
DIMENSIONE	Passare l'imagine in alto, in basso, a schermo pieno.

04 OPERATIVITA

Guida all'installazione

La guida installmente compare solamente alla prima accensione o dopo il reset generale.

1). Premere i pulsanti per navigare nel menu e modificare le impostazioni. Premere il pulsante OK per confermare.Selezionare la lingua desiderata da visualizzare sul menu. Selezionate la vostra lingua migliorato a video.

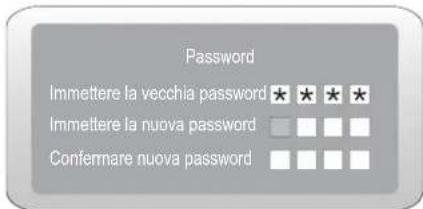

Nota: la password di defaulte 0000.

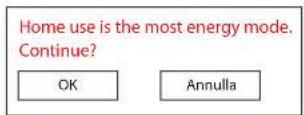

Modalità CASA o NEGOZIO

1. Quando l'apparecchio è acceso per la prima volta,estro rile man di configurazione dell'initializzazione.Dopo che la lingua OSD è impostata, l'utente può scegliere tra le modalità "negozio" e "casa".Quando lo schermoestro il segmente menù di impostazione e il cursorerimane sulla scelta "modalità casa", premere « porregolare, e "OK" per entrare nel menu.

Se sccglie "modalità negozio", sera visualizzato il seguente menu.

Scegliere "OK" per entrare nel successivo menu rapido.

Scegliere "Annulla" per tornare al menu di configurazione dell'initializzazione, e il cursore stara in "modalità casa". Sceglierlo per andare sul menu successivo a scegliere il paese.

2).Premere I pulsanti per selezionare DVB-T/DVB-C e quindi premere il pulsante OK per conformare.

a.Se si selezione DVB-T, il passo successivo è selezionare il tipo di sintonia e il paese, quando premere il pulsante OK per avviare la.

b. Se si selezione DVB-C, il passo successivo è configurare il
sistema DVB-C come (tipodi scansion /Frequenza/ID
Rete/Simbolo (KS/S), quindi premere il pulsante OK per
accederà al menu di selezione del tipodi sintonia e del
paese, quello passo è lo stesso del DVB-T, selezionare il
tipodi di sintonia (DTV/ATV).
Scegliere il paese giusto, premere il pulsante OK per
avviare la sintonizzazione.

3). La sintonizzazione dei canali inizia. Questa operazione più richiedere fino a alti dispiayuti mostrera il progresso della sintonizzazione e il numero di canali trovati.
4). Se si vuole saltare la sintonizzazione ATV, premere il pulsante MENU per interrompere la sintonizzazione in corso. Apparire una finestra a compara, premere il pulsante per selezionare YES per confirmare. Si passera direttamente alla sintonizzazione DTV. è possibile ripetere il passo precedente se si desidera saltare la sintonizzazione DTV. Un promemoria di installatione apparirà alla successiva accensione della TV.
5).Dopo il completamento della sintonizzazione, i canali sono organizzati in un ordine preimpostato. Se si desidera saltare canali, modificare l'ordine preimpostato o rinominare i canali, selezionare Programme Edit nel menu Channel.

6)

1 MENU CANALI

1.1) Sintonizzazione automatica (DVB-T)

1).Premiere il pulsante MENU e premere i pulsanti per selezionare il menu CHANNEL e quindi premere il pulsante OK.
2). Premere il pulsanti selezionare Auto Tuning e quindi premere il pulsante OK.

3).Premere i pulsanti per selezionare DVB-T/DVB-C Premere DVB-T e quindi premere il pulsante OK per conformare.

4). Nel meni Tipo di sintonizzazione, premere i pulsanti

per selezionare ATV / DTV / DTV + ATV. Premere il

pulsante quindPremere i pulsanti per selezionare il paese in cui si utilizzera la TV.Premere il pulsante OK per confirmare.

5). La sintonizzazione dei canali inizia. Questa operazione
puo richiedere fino a akdispaymostrerà il
progresso della sintonizzazione e il numero di canali
trovati.
6). Se si vuole saltare la sintonizzazione ATV, premere il pulsante MENU per interrompere la sintonizzazione in corso. Apparirà una finestra a compara, premere il pulsante per selezionare YES per confermare. Si passera direttamente alla sintonizzazione DTV. É possible ripetere il passo precedente se si desidera saltare la sintonizzazione DTV. Un promemoria di installmente apparirà alla successiva accensione della TV.
7). Dop il completamento della sintonizzazione, i canali sono organizzati in un ordine preimpostato. Se si desidera saltare canali, modificare l'ordine preimpostato o rinominare i canali, selezionare Programme Edit nel menu Channel.

1.2) Sintonizzazione automatica (DVB-C)

1). Premiere pulsante MENU e premiere i pulsanti per selezionare il menu CHANNEL e quindi premere il pulsante OK.
2). Premere il pulsanti per selezionare Auto Tuning e quindi premere il pulsante OK.

3).Premere i pulsanti selezionare DVB-T/DVB-C e quindi premere il pulsante OK per confermare.

4).Premere i pulsanti per selezionare Tipo di scansione/Simbolo (Ks/S) e quindi premere il pulsante OK per conformare.

5). Nel menu Tipo di sintonizzazione, premere i pulsanti selezionare ATV / DTV / DTV + ATV. Premere il pulsante quindi premere i pulsanti selezionare il paese in cui si utilizzera la TV. Premere il pulsante OK per confermare.

6). La sintonizzazione dei canali iniziza. Questa operatione
puo richiedere fino a .aldisplaymostrer il
progresso della sintonizzazione e il numero di canali trovati.

7). Se si vuole saltare la sintonizzazione ATV, premere il pulsante MENU per interrompere la sintonizzazione in corso. Apparire una finesta a compara, premere il pulsante 1er selezionare YES per confermare. Si passera direttamente alla sintonizzazione DTV. E possibile ripetere il passo precedente se si desidera saltare la sintonizzazione DTV. Un promemoria di installmente apparirà alla successiva accensione della TV.

8).Dopo il completamento della sintonizzazione, i canali sono organizzati in un ordine preimpostato. Se si desidera saltare canali, modificare l'ordine preimpostato o rinominare i canali, selezionare Programmme Edit nel menu Channel.

NOTA:

Tutt i canali inclusi ATV, DTV e Radio posso n essere sintonizzati in un'unica volta, se il tipo di sintonia èDTV+ATV.

Tutti i canali salvati verranno cancellati dopo la sintonizzazione automatica.

Dopo la sintonizzazione automatica, il canale passera al primo canale DTV.

2.1) Sintonizzazione manuale DTV (DVB-T)

1).Premere il pulsante MENU e premere i pulsanti per selezione il menu CHANNEL e quindi premere il pulsante OK.
2). Premere il pulsanti per selezionare DTV Manual Tuning e quindi premere il pulsante OK.

3). Apparire la schermata di Sintonizzazione manuale DTV. Premere i pulsanti selezioneare il canale UHF desiderato e quando premere il pulsante OK per iniziare la ricerca da tale canale. Quando il segnale è stato sintonizzato, l'imagine e la potenza del segnale sera visualizzata sullo schermo.
4). Premere il pulsante MENU per ritornare al menu principale.
5).Premere il pulsante EXIT per uscire dal menu.

2.2 Sintonizzazione manuale DTV (DVB-C)

1).Premiere il pulsante MENU e premere l pulsanti r selezione il menu CHANNEL e quindi premere il pulsante OK.
2). Premere il pulsanti▼per selezionare CADTV Manual Tuning e quindi premere il pulsante OK.

3). Apparirà la schermata CADTV Manual Tuning. Premere i pulsanti ▲▼ per selezionare (Frequenza/Simbolo (ks/s/QAM tipo QAM) premere il pulsante OK per"iniziare la ricerca di tale canale. quando il segnale è stato sintonizzato, l'imagine e la potenza del segnale sare visualizzata sullo schermo.
4). Premere il pulsante MENU per ritornare al menu principale.

5).Premere il pulsante EXIT per uscire dal menu.

OPERATIVITA

3) Sintonizzazione manuale ATV:

Potete cambiare ilystemasonoro per ricercare nei canali analogici e affinare la sintonizzazione dei canali, quando archivierei canali selezionei.

NOTA:

Premete il tasto rosso del teilevideo per archiviare i canali\ dopo la sintonizzazione manuale

4). Modifica programma

Potete cancellare, ranominare, spostare, saltare, mettere tra i preferiti qualunque canale.

Cancella

Premendo l tasto roso, il programma evidenziato dal cursore sare cancellato.

Rinomina

Puòrinominare solo i programmi ATV.

Spostate Il cursore sul programma, premete Il tastinge de televisione per rinominare Il programma.

Premete per scegliere la lettera. Premete per spostare il cursoro.

Premietile tasto MENU per uscire alla finestra di modifica. Premet e EXIT per uscire dal menu.

Note: I nomi dei programmi ATV sono essere al massimo di 5 lettere.

Sposta

Utilizzate i tasti freccia per selezionare il canale che voilet spostare. Quindi premete il tasto Giallo per selezionare la funzione Sposta. Una volta attenuato, utilizzate i tasti freccia per spostare e quindi premete OK per confermare.

Salta

Premete▲▼ per scegliere il programma, premete il tasto blu del teilevideo per saltare il programma. Verra visualizzato sul lato destro del programma. Scegliete il programma saltato, premete di nuovo il tasto blu, per annullare il saldo del canale. L'immagine sparirà.

Preferiti

Premete▼per scegliere il programma,premete il tasto FAV, visualizzera♥sul lato destro del programma. Scgliete il programma preferito, premete di nuovo il tasto FAV, potrete annullare la selezione del canale preferito, l'immagine sparirà Una volta che avrete creato il gruppo dei preferiti, potete premiete il tasto FAV per accederere rapidamente al vosto canale preferito.

5). Informazioni Cl: (opzionale):

Questo menu può visualizzare le informazioni della scheda Cl.

2. Menu immagini

Il secondo elemento del MENU è il PICTURE MENU (menù immagne). Potete regolare qui l'effetto delle immagini, come contrasto, luminosità, etc.

NOTA:

1). Tint (tinta) é disponible solo inSYSTEMA NTSC.
2). Ci sono quattro modalità di temperature colori che possono essere selezione: medio, caldo, freddo, utente.
3). Lo schermo è disponibile solo in modalità PC, dove si può regolarire la posizione orizzontale, la posizione verticale, la dimensione e la fase.

3. Menu audio

I terzo oggetti del MENU è il SOUND MENU (menù audio)
Potete regolare qui l'effetto audio, come alti, bassi, bilanciamento etc.

Nota:

Volume automatico: disponibile solo quando il volume del segnale in ingresso è troppo alto o distorto.

4. Menu orario

Il quarto oggettodel menu è il TIME MENU (menu orario). Potete regolare l'ora, gli orari di accensione e spegnimento automatico, il timer di spegnimento automatico, etc.

NOTA:

Se entro 15 minuti il tevisore non riscontra segnale, il tevisore si spegnera automaticamente, se l'Auto Sleep è attivo. L'ora più essere presa automaticamente dal sistema DTV.

5. Menu opzioni

Il quinto oggettode MENU è l'OPTION MENU (menù opzioni) Potete regolare il OSD language (lingua OSD), Audio language (Lingua audio), Subtitle language (lingua sottotolì) etc.

Spegnimento automatico

1. Se dopo 4 ore dall'accessione e non sono state effettuate modificare alla TV, ad esempio non è stato cambiato alcun canale o modificativo il volume, la TV iniziara la sequenza di spegnimento. E una finestra di popup apparire sulso schemo.

Dopo 150 seconda la TV passera automaticamente in standby. Per uscire dello spegnimento automatico premere qualsiastato sul telecomando.

1. Per cancellare lo spegnimento automatico, nel menu Option selezione Automatico powerdown (4H)
   Purposive OK: Annotated in Germanian diario "Sei ziemann di

Premiere Ok. Apparra un messaggio di popup - Sel sicuro voler abilitare lo spegnimento automatico?

Utilizzato il tasto freccia di destra per selezione NO.
Lo scherno della TV ritorna nel menu Option e l'opzione Automatic power-down (4H) sera visualizzata. Automatic power-down (4H) OFF

Per ritornare allo spegnimento automatico dopo 4 ore, ripatere quando riportato in precedenza usano il tasto freclia di sinistra per selezione YES

Nel PVR File system menu (menu file di sistema PVR) potete impostare una sched USB come PVR.

NOTA:

Ripristinareleimpostazionidi fabbrica cancelleratutiplrogrammele password.

6. Menu blocco

Il sesto oggetti sul dato è il LOCK MENU (menu blocco). Potrete bloccare il sistema, impostare password, bloccare programmi ed impostare il parental control. Una volta che avrete attenuato i blocchi, non potrete ricercare i canali o modificarli.

NOTE:

per scegliere il programma, premete il tasto verde del teilevideo per bloccare il programma. Se voite sbloccare il programma, entrare nel menu principale, inserte la password, quando premete di nuovo il tasto verde. Parental guidance (Parental Control: Premete per scegliere il programma, premete il tasto verde del teilevideo per bloccare il programma. Se voite sbloccare il programma, entrare nel menu principale, inserte la password, quando premete di nuovo il tasto verde. Parental guidance (Parental Control: Premete per scegliere Il rating.

7. EPG (Gulda Elettronica alla programmazione)

Il menu EPG è utilizzato per vedere cos'除去 rasmesso sul digitale terreste (DTV) o sui canali radio durante la giornata. Per accedere al menu EPG, premere il tasto GUIDE, comparirà il menu seguente:

1 INFO

Utilizzate per scegliere i programmi, premete il tasto INFO, potete visualizzato le informazioni del programma evidenziato.

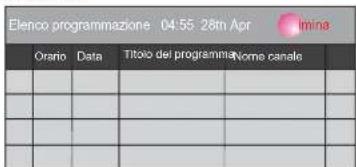

2. Schema

Premete il tasto giallo. Puo visualizzare la lista dello schema di promemoria, premete per scegliere la lista, premete il tasto rosso Elimina per cancellare la lista di programmazione.

OPERATIVITA

3. Registrande

Premete il tastingo grosso. Esso configura il programma da registrare.

4. Promemoria

Premete il tastingo blu per scegliere un programma ed impostare l'orario di promemoria. Lo schermo teileviso salterà automaticamente al canale scelto all'orario del promemoria.

8. Funzione PVR

1.Preparazione per registrar il programma

La funzione PVR è attiva solo con DTV
Dall'OPTION MENU (menu opzioni) accede al PVR File System in "OPTION MENU", scegliete "check PVR File System" (controlla il file diSYSTEM PVR). Cliccate su "OK", sono a che "checking" cambia in "Success".
Note: controllate il termine "speed" (velocità). Se rìportà la scritta "HD support" (supporto HD), significhe da la velocità del dispositiivo USB è disponibile per la differita e la registrazione. Se non èosi, formattate il dispositivo, per assicurarvi che il dispositivo sia disponibile. Il "Free Record Limit" (limite di registrazione libera) è 6 ore, se lo spazio sul disco è sufficiente. Se lo spazio non è sufficiente, il tempo di registrazione dovrebbe essere più breve, a seconda dello spazio sul dispositivo. Durante il controllo "check PVR File System" (controllo del file diSYSTEM PVR), non effettuate altre operazioni fino a che non è finalo.

Le registrazioni devono essere effettuate con il systema TV PVR. Esse possono essere riprodotte solo sulla stessa TV, non in altri tipo di dispositivo (computer, DVD, ecc.) che non è compatibile con il formato di file.TS. Si noti che per effettuire un qualiasi tipo di registrazione, la TV richiedera di formattare il dispositivo USB collegato per memorizzare la registrazione.

ATTENZIONE. QUANDO SI FORMATTA, TUTTE LE INFORMAZIONI PRESENTI SUL DISPOSITIVO USB ESTERNO SARANNO PERSE E TUTTI FILE CANCELLATI. MEMORIZAZIONE SUL DISPOSITIVO.

Il file system USB limitera le dimensioni delsystemadi memorizzazione. File system:NTFS fino a 2TB FAT32 con fina a 192GB FAT16 con fino a 2GB Dal MENU OPTION, accedere al File System PVR come riportato di seguito:

Selezionate disco: selezionate su quale disco salvare i file registrati.

Controllate il PVR File system (file di sistema PVR) controllate se il PVR File System è impostato sul dispositivo USB o no.

Formattare:

IT-21 Manuale di istruzioni TV a schermo piatto con retroilluminazione a LED

(Suggerisce di formattare il dispositivo con "High Speed Fs..." che può velocizzare la registrazione).

Il menu sottostante appare alla fine della Formattazione:

Se selezionate la modalità di formattazione "Hi Speed FS", alla potete cancellare la dimensione della differita.

2. Registrare il programma

Nel riproduire da sorgente DTV, scegliete il canale e cliccate "cord", apparirà la finestra di registrazione. Cliccate "record" (registrare) di nuovo, la schermata di registrazione sparirà e apparirà licona "REC" in alto a sinistra. Sparirà quando cliccate "stop".

3. Riproduire la registrazione

Il programma registrato sulla "USB" sare salvato nella cartella _MSTPVR sul disposizio.

1. Le dimensioni di memorizzazione su USB possono essere tra 128MB e 500GB, ma per uso pratico si ragcommanda da 2GB a 500GB.

2. Il video può diventarare pixellato quando la frequenza video è troppo Bassa. Ciò può essere causato dal collegamento di un cavo prolonga USB invece di collegare direttamente la USB alla TV

3. Non tutti dispositivi USB sono compatibili.

Di seguito una lista di unità USB raccomandate. I modelli che non sono riportati nella lista possono essere compatibili, ma non è garantito il loro funzionamento.

La lista di supporto USB è la stessa della funzione.
Timeshift, si vedano le pagne seguenti per i dettagli.

9.Funzione differita

Preparazione per registrar il programma

Questo teilevisore vi permette di mettere in pausa e registrar i programmi digitali in visione in un dispositivo di archiviazione USB, e di riprendere la visione nel punto in cui è stata interrotta.

NOTA:

• Sara necessario formattare un dispositivo di archivazione USB 2.0. Salvate i dati originali prima di formattare. Tutti i dati archiviati nel dispositivo USB saranno cancellati dopo la formattazione.

Formattare il dispositivo di archivazione USB

Selezione per formattare il dispositivo USB e assegnate la quantità di spazio per la funzione Differita.

NOTA:

• Il processo di formattazione impieghera almeno 2 minuti. Non spegnete l'alimentazione o rimuovete il dispositivo USB durante la formattazione.
• Durante la formattazione, verrà fatto un test di velocità sul dispositorio USB. Se fallisce, significa che il dispositorio USB potrebbe non supportare la funzione differita.

Registrar un programme DTV in pausa in un dispositivo di archivazione USB

1. Mente siete in sorgente di ingresso DTV, inserte un dispositivo di archivazione USB nella porta USB sul lato del teilevisore.
2. Premete per avviare la funzione PAUSE/PLAY (15) diferita.. Il programma TV è in pausa. Appare l'OSD della differita, e la registrazione iniziata.
3. Premete per interrompere la funzione STOP (26) differita ed interrompere la registrazione del programma.

NOTE:

Siete pregati di non scollegare il disposito di archivazione USB quando la funzione Time Shift (differita) è attivata.
4GB di memoria archiviano circa 140 minuti.

Limitazioni della differita:

1. Quando la funzione Differita è attiva, sono disponibili solo i tasti PLAY/PAUSE/STOP/FWD/REV/VOL+/VOL/MUTE e alcuni tasti operativi di base (OK/EXIT/tasti di navigazione).
2. La riproduzione video potrebbe non essere lineare e saltare se la velocità di registrazione USB non corrisponde ai requisiti minimi.
3. Non rimovete il disco USB o spegnete l'alimentazione durante le operazioni in differita. Sara annullata una volta che il segnale è persono.
4. Non rimuovete la sorgente di segnale durante le operazioni in differita.
5. Non cambiate rapidamente e ripeturamente I'operativita tra PLAY/PAUSE/FWD/REV.
6. Il video potrebbe diventare pixellato quando il bit rate video è troppo basso.
7. Non tutti i dispositivi USB sono compatibili. L'alimentazione necessario per l'hard disk USB dovrebbe essere <500MA Sotto trovate una lista dei Drive USB raccomandiati. I modelli che non sono qui elencati possono essere compatibili, ma non è garantito.

SanDisk Extreme Contour USB Flash Drive - 8GB SDCZ8-8192-E75
SanDisk Extreme Contour USB Flash Drive-16GB SDCZ8-016G-A75
Kingston DataTraveler 410 USB 2.0 Flash Drive 8GB DT410/8GB
Kingston DataTraveler 410 USB 2.0 Flash Drive -16GB DT410/16GB
OCZ Technology Rally2 USB 2.0 Flash Drive -4GB OCZUSBR2DC-4GB
OCZ Technology ATV USB 2.0 Flash Drive - 8GB OCZUSBATV-8GB
- OCZ Technology Rally2 USB 2.0 Flash Drive - 8GB OCZUSBR2DC-4GB
SAMSUNG-HM500JI-500G

1. Questa caratteristica non è disponibile per tutti i teilevisori digitali, come per canali criptati o di soli audio.

10.Lettore USB

Premete il tasto Sorgente, e selezionate USB nella lista sorgente, quindi premete OK per accedere al menu USB.

Assicuratevi che il dispositivo USB sia collegato allo slot.
Ci sono quello tipi di media che possono essere selezionati, come dato, musica, film e testo. Selezionate il tipo di media premendo hemete il tasto OK per accedere al menu di selezione disco.

Premete per selezionare il disco corretto e premete OK per visualizzato i file media e la lista delle cartelle o scegliete Return per tornare al menù di selezione del tipo di media.

Selezione il file premendo o a, quandì apparità la cornice di anteprima. Premete il tasto per riproduire il file a schermo intero. Quando il file (photo, film o testo) è in coproduzione, premete il tasto OK o Info per visualizzare la barra di controlo.

Utilizzate il tasto per selezionare l'icona funzione,\ quindi premete OK per confermare la funzione.Premere\ Exit per nascondere la barra informazioni -eccetto per la\ musica.

NOTA:

Potete regolare la traccia audio, o il programma nel menu Info quando製作e il file video. Scegliete l'icona Info e premete OK per visualizzare il menu Info.

La riproduzione di Foto da USB è supportata per i seguenti formati:

—JPEG (Formato JPEG, file con estensione“.jpg”)

BMP (file con estensione".bmp")

—PNG (file con estensione .png)

La coproduzione di Musica da USB è supportata per il seguento format:

MP3 (file con estensione".mp3")

La riproduzione di Testo da USB è supportata per i seguenti formati:

-TXT (file con estensione ".txt")

La coproduzione di Video da USB è supportata per i segmente formati:

—TS (MPEG2 & H.264)

11.Guida utente MHL:

1:Accendere la TV e sbloccare lo schermo del Telefono.
2: Collegare una delle estremità del cavo MHL alla porta "MHL" sulla TV.
3: Collegare l'altra estremita del cavo MHL all'interfaccia Mini USB del cellulare.

Se il cellulare è un Samsung GALAXY SIII o GALAXY NOTE II, utilizzare l'invertatore dell'accessorio per collegare il cavo MHL e il cellulare. Altre marche possono collegarsi direttamente con il cavo MHL.

4: Premere" sul telecomando per commutare laTV in modalità MHL.
Se il Telefono supporta la funzione MHL, la TV visualizzera simultaneamente lo schermo del Telefono; altrimenti, la TV indichera "nessun dispositivo esterno collegato" o "dispositivi esterni non supportano MHL".
Dopo aver collegato MHL con successo, è possibile controllare il Telefonoattraverso il telecomando della TV, funzioni remote specifiche associate alle specifiche del Telefono. In questa fase, è possiblo godersi risorse Internet con il Telefono.
5: Per modelli di cellulare con certificazione ufficiale MHL, si vedano i link seguenti: http://www.mhlconsortium.org/productlist/mobile-devices/
6: Supporta altri dispositivi con funzione MHL.
7: Il prodotto è stato certificato ufficialmente da MHL. In caso di malfunzionamento della funzionalità MHL, contattare il produttore dei dispositivi mobili.

05 RISOLUZIONE DEI PROBLEMI

Sintomo del problema		Comprobar
Video Audio
Effetto neve	Rumore di sottofondo	Posición, direccion o conexión de la antenna
Effetto fantasma	Audio normale	Posición, direccion o conexión de la antenna
Interferenze	Rumore di sottofondo	Equipos electrónicos, coche/moto, luz fluorescente
Immagine normale	Muto	Volumen(comprobar si estáactivado el Silencio o si lasconexiones de audio sonincorrectas)
Nessuna imagine.	Muto	Cable de alimentación no connectado.Interruption de alimentación apagado.Ajustes de Contraste y brillo / Volumen.Pulsar tcla Standby en el mando paraexaminarlo.
Nessun colore Audio normale Control del color
L'imagine èspezzata	Audio normale o debole	Resintonizar canal
Nessun colore	Rumore di sottofondo	Sistema de TV
C'è una striscia nera sulla parte superiore e inferiore	Audio normale	Cambie el formatting de pantalla

IT-27 Manuale di istruzioni TV a schermo piatto con retroilluminazione a LED

Risoluzione dei problemi

La mia TV non visualizza l'immagine sul laptop / PC quando collegato.	La maggior parte dei PC e laptop quando collegati con uno spinotto VGA (lo spinotto blu a 15 pin sul proprio PC o laptop) richiede la pressione di alcuni pulsanti sulla propria tastiera per ottenerile immagaine su un TV o altri display esterno. Solitamente è il tasto F7 (Dell) o F4 (HP / Samsung) o F5 (Toshiba). Sui laptop, è necessario premere il tasto "Fn" contemporaneamente al tasto "F".
Ho collegato il mio PC/Laptop alla TV e ho l'immagine ma non l'audio. Perché?	Il cavo VGA trasporta solo le informazioni video o immagini. É necessario collegare un cavo separato collegato alla presa cuffia (jack 3,5 mm) sul proprio PC/Laptop alla presa da 3,5 mm (PC Audio IN) sulla propria TV. É necessario selezioneare "PC" usando il pulsante Source sul proprio telecomando. In alternatively, collegare il proprio PC/Laptop using an un cavo HDMI se il proprio PC/Laptop ha un connettore HDMI. HDMI è sua audio via video.
L'immagine non si ridimensiona automaticamente quando si cambiano i canali.	Verificare il rapporto di aspetto dell'immagine della TV si impostato su 'Auto' per tutti gli ingressi ATV, DTV, SCART, HDMI 1, 2 ecc. Per impostare il rapporto di aspetto (Auto, 4:3 o 16:9). Premendo il pulsante Source si parte da ATV e ripetere la sequenza seguite per tutte le sorgenti di ingresso ATV, DTV, SCART, HDMI 1 e 2 in quanto agli sorgenti di ingresso è controllata separamente. Premere il pulsante menu TV Premere la freccia Destra per accederer al sottomenu Picture Premere la freccia Giù per selezionare Aspect Ratio Selezionare Auto Premere Exit Ripetere per tutte le sorgenti di ingresso.
Ho collegato unlettore DVD o un'alto dispositivo alla mia TV e non funziona.	Cio vale per qualsiasi dispositivo collegato alla TV. 1.Spagnere TV e DVD (staccare la presa a parete, non in standby). 2.Spagnere qualsiasi dispositivo collegato alla presa SCART. 3.Scollegare lo spinotto SCART alla TV. 4.Collegare e accendere la TV 5.Collegare e accendere il DVD 6.Selectionare HDMI dal menu Source 7.Premere play sullettore DVD e verificare che l'imagine sa riprodotta correttamente NOTA: La presa SCART ha priorità su quale HDMI ed è importante che il dispositivo collegato alla presa SCART della TV sia spento (non in standby). Osservare QUESTe istruzioni. Se il dispositivo funziona e illettore DVD funziona, la TV è OK è solo un po' confusa. Probabilmente gli spinotti HDMI sono stati rimossi e ricollegati nelle la TV era accesa. Non rimuovere o collegare mai i cavi HDMI o qualsiasi altre disposito digitale con il dispositivo accesso. Spagnere sempre tutti i dispositivi quando si scollega o collega un qualsiasi dispositivo digitale.

Individuzione dei problemi della TV digitale e possibili soluzioni

Immagine sgranata

Im esempio tipico di problema di riscione include l'immagine sgranata (pixelation) o immagne congegata, a volte si presentaanche tintinno o stridio o abbassamento di suono o NESSUNA riscione.

L'immagine puo sgrarai a causa di riduzione del segnale video digitale. La riduzione di segnale puo verificarsi a causa di problemi dovut i segnali deboli (se veda Antenne TV) o se è collegati via cavo a un segnale cavo debole. Se il problema è il segnale debole, utilizzare un amplificateur per rafforzare il segnale. Un technician puo aiure nll installatione di un amplificateor in linea o di un preamplificatore. Cio rafforzera la potenza del segnale e risolverà il problema dei pixel.

Se si sta ricevendo un segnale TV via satellite, controllare che la parabola non si sia spostata a causa del forte vento o che il segnale non si ostacolato da alberi. Gli alberi possono costuire un problema in quanto il segnale TV può essere seconda se albero tra la parabola e il satellite è spoglio o pieno di flogge.

Canali mancanti

Puo essere che ci siano canali mancanti o si sta ricevendo da una regione sbagliata.

A volte i servizi interattivi (pulsante rosso) non funzionano. Cio è causato solitamente da un segnale debole, si veda Antenne TV.

Antenne TV

La tv digitale terrestre (in chiaro) arrivata alla vostra TV via antenna, le antennec vecchie che erano buone per la TV analogica possono non funzionare bene per il digtale ed e quindi necessario sostiturlre. Se si stanno ricevendo alcuni ma non tutti i canali digitali sulla DTV (in chiaro) ad esempio si riceve BBC1, BBC2, Channel 4, ma non ITV o Channel 5, ciò solitamente è dovuto al fatto che l'antenna è di tipo a banda stretta, ed è necessario quandi sostiturla con una a banda larga.

Spinotti e cavi difettosi

Controllare tV. Sono gli spinotti sul retro collegati correttamente alla corrente, all'antenna, al set top box, al videoregistratore, al
lettore DVD o al registraratore? Si sa che gli spinotti SCART si allentano con il tempo e possono comportare problemi sia con l'audio sla
con il video (Immage). Il canale sinistro o destro, o entrambi i canali audio, sono silenzlati e colori sono scarsi o poco chiari. Premere gli spinotti SCART in modo fermo, cui po risolvere il problema.

Gli spinotti HDMI devono essere inserti fermamente; è ilullo millimetro che crea il contatto. Solitamente la parte in plastica nera dello spinotto HDMI deve essere molto vivicà o toccare quasi il corso della TV o del dispositivo collegato.

Quando si collega un qualsiasi cavo HDMI possono verificarsi problemi se i cavi HDMI sono collegati quando la TV o altri dispositivo è accesso. Spegnere sempre sia la TV sia il dispositorio collegato. Se si devono collegare gli spinotti e le prese, spegnere la TV e ricollegare e riaccendere.

Ho collegato il mio PC alla TV. Non c'è audio.

Se si è collegato il PC o il laptop alla TV usando un cavo VGA (15 pin Sub D) non c'è audio, è necessario collegare un cavo audio separato alla TV dal PC o laptop.

Colori non naturali e toni carne

Toni came non naturali e altri colori possono rappresentare un'alto problema anche con una nuova HDTV. Clio è dovusto alle impostazioni dell'imagine TV che sono ottimizzate per ambiente showroom. Risolverve il problema modificando la modalità immagne a naturale nel menu dell'imagine. Per maggiore precisione, cercare di impostare manually le opzioni di colore, contrasto e luminosità nel menu dell'imagine.

Bordi bianchi

I bordi bianchi intornoagli oggetti e alle persone solitamente compoiano se la nitidenza della TV è impostata troppo alla o se la TV utilizes una technologia avanzata di miglioramento del bordo. Andare al menu dell'imagine e regolare la nitidenza fine a quando il bordo bianco non scomparse. Se il miglioramento del bordo è abilitato, cercare di disabilitario utilizzando il menu Service.

Video instabile

A volte il video può divertare instabile. quando ci si avviene, verificare che il segnale sia abbastanza forte. Se il segnale èforte, il problema è con il cavo. Se la potenza del segnale è debole, cercare di rafforzare la potenza del segnale con l'aiuto di un amplificatore.

L'immagine non si adatta allo schermo.

Quando si collega II PC o Il laptop alla TV, l'immagine più non adattarsi allo schermo. Controllare le Impostazioni del display sul proprio PC o laptop (Windows > Start > Pannello di controllo > Aspetto e personalizzazione > Impostazioni schermo) e selezioneare la migliorie risoluzione. Sulla TV selezionare: Menu TV > Picture > Settings e quando provare AUTO, ZOOM1 o ZOOM2 per la migliorie visualizzazione.

Collegamento USB

La connessione USB funziona solo con file *.jpg (photo) e*.mp3 (musica). Si noti che la TV non riconosce iPhone o iPod Apple collegati al connettore USB sullaTV. La TV può coproduire altri file, ma a causa di più formati file diversi, non si garantisce che questi altri file funzionino.

06 Specifiche

*La specifica delle parti di questo teilevisore qui fornita è solo per riferimento.

Potrebbero verificarsi differenze via via che la Tecnologia del prodotto viene aggiornata.

Il progett e le specifiche sono soggetti a cambiamenti alla notifica.

Descrizione dell'uscita Scart:

1. Quando la sorgente attiva è ATV/AV/SCART, il segnale di uscita scart è ATV.
2. Quando la sorgente attiva è DTV, il segnale di uscita scart è DTV.
3. Le autres sorgenti non hanno un segnale di uscita SCART.

*La specifica delle parti di questo teilevisore qui fornita è solo per riferimento.
Potrebbero verificarsi differenze via via che la和技术 del prodotto viene aggiornata.
Il progett e le specifiche sono soggetti a cambiamenti alla notifica.

Descrizione dell'uscita Scart:

1. Quando la sorgente attiva è ATV/AV/SCART, il segnale di uscita scart è ATV.
2. Quando la sorgente attiva è DTV, il segnale di uscita scart è DTV.
3. Le autres sorgenti non hanno un segnale di uscita SCART.

*La specifica delle parti di questo teilevisore qui fornita è solo per riferimento.

Potrebbero verificarsi differenze via via che la Tecnologia del prodotto viene aggiornata.

Il progett e le specifiche sono soggetti a cambiamenti alla notifica.

Descrizione dell'uscita Scart:

1. Quando la sorgente attiva è ATV/AV/SCART, il segnale di uscita scart è ATV.
2. Quando la sorgente attiva è DTV, il segnale di uscita scart è DTV.
3. Le autre sorgenti non hanno un segnale di uscita SCART.

Haier®

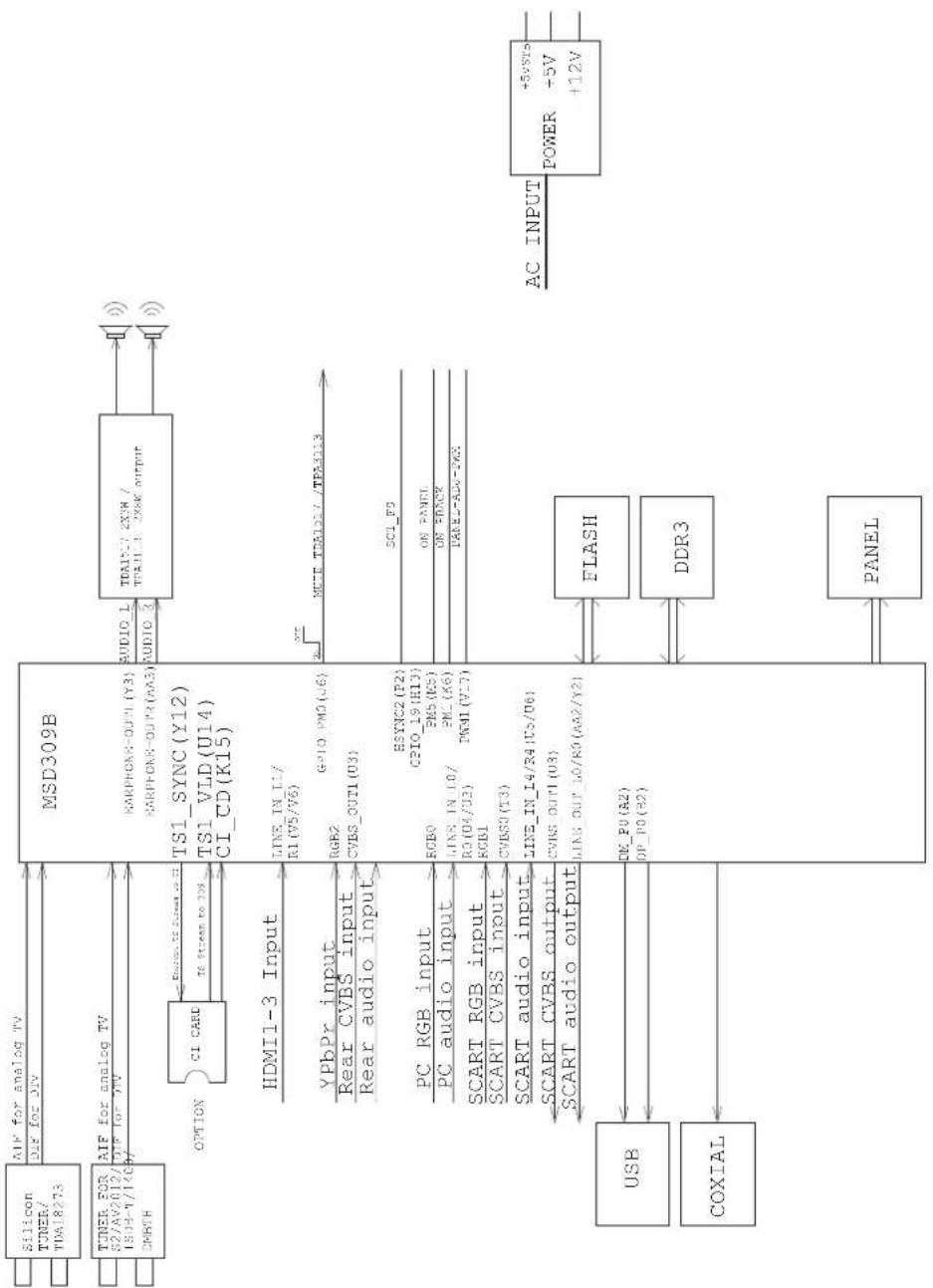

SCH BLOCK FOR MSD309B
