MANUALE UTENTE FWM14007 EI FRANKE

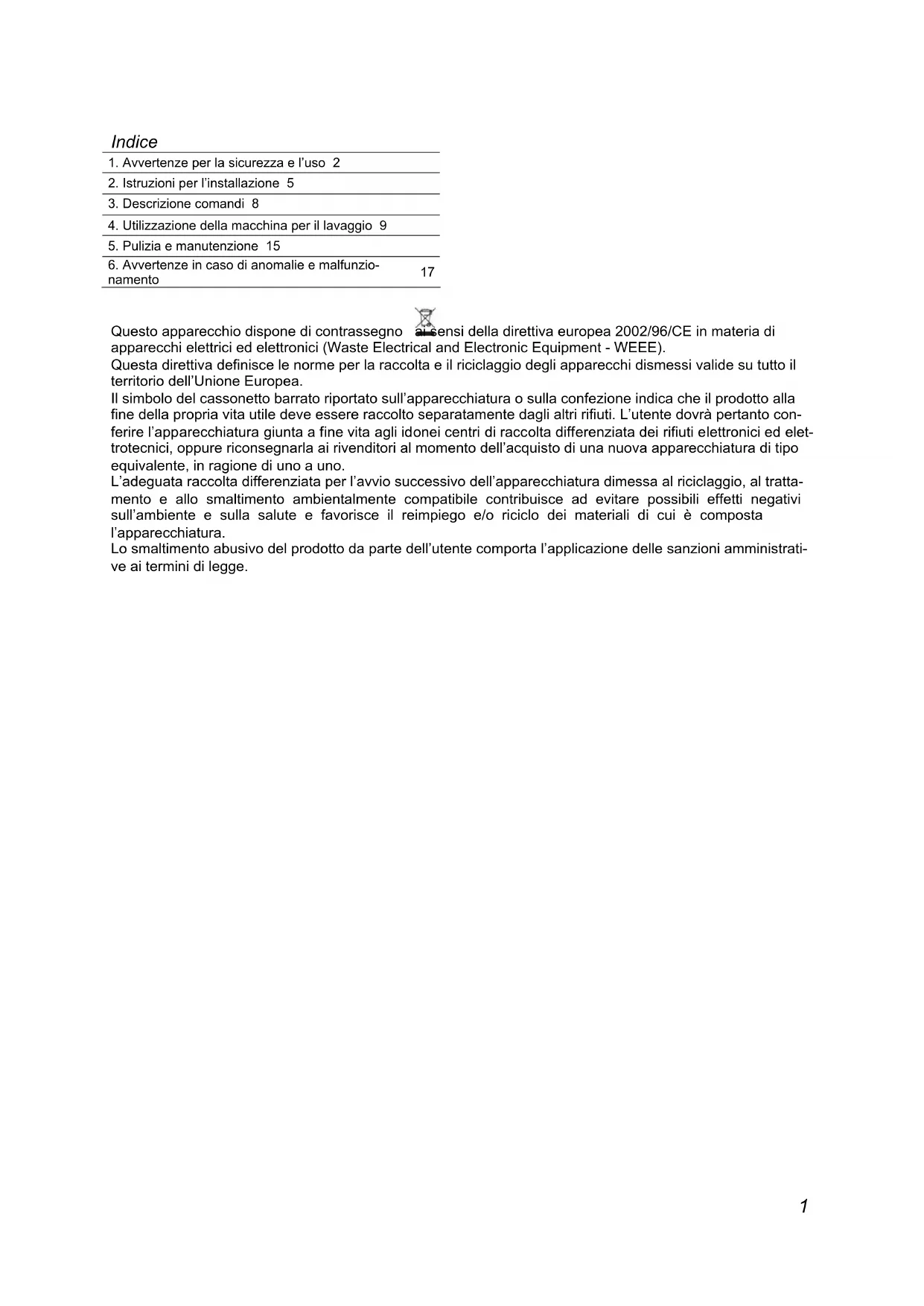

1. Avverenze per la sicurezza e l'uso 2
2. Istruzioni per l'installazione 5
3. Descrizione comandi 8
4. Utilizzazione della macchina per il lavaggio 9
5. Pulizia e manutenzione 15
6. Avvertenze in caso di anomalie e malfunzionamento

17

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici (Waste Electrical and Electronic Equipment - WEEE).

Questa direittiva definisce le norme per la raccolta e il riciclaggio degli appearecchi dismessi valide su tutto il territorio dell'Unione Europea.

Il significato del cassetto serrato risportato sull'apparecchiatura o sulla confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà pertanto conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed eletrotecnici, oppure riconsegnarla ai rivenditori al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.

L'adeguata raccolta differenziate per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatible contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'application delle sanzioni amministrative ai termini di legge.

LEGGERE ATTENTAMENTE LE ISTRUZIONI E AVVERTENZE

Avverenza!

Vi consigliamo di leggere attendamente tutte le istruzioni contenate in quello manuale per conoscere le condizioni più idonee per un corretto e sicuro utilizzato dell'apparecchio.

E' molto importante che questo libretto istruzioni venga conservato con l'apparecchiatura per consulzioni future.

In caso di vendita o di trasferimento accertarsi che il libretto accompagni sempre la macchina, per permettere di informarsi sul funzionamento.

1. AVVERTENZE PER LA SICUREZZA E L'USO

Avverenza!

Questi avvertimenti vengono forniti per ragioni di sicurezza. Devono essere letti attendamente prima dell'installazione e prima dell'uso.

Smaltimento dell'imballaggio

Non lasciare i residui dell'imballo incustoditi nell'ambiente domestico. Separare i vari materiali di scarto provenienti dall'imballo e consegnarli al più vicino centro di raccolta differenziata.
I materiali componenti l'imballo (sacchetti di plastica, polistirolo, profilati metallici, ecc.) non devono essere lasciati alla portata dei bambini.

Smaltimento dell'apparecchio dismesso

L'apparecchio dismesso deve essere reso inutilizzabile: si abbia cura di rendere inservibile la vecchia chiusura oblo (si eviteraosi che i bambini, durante i loro gioco, possano chiudersi dentro ed essere in pericolodi vita) e tagliare il cavo di alimentazione elettrica dopo aver staccato la spina alla presa di corrente.

L'apparechio dovrà poi essere consegnato ad un centro di raccolta differenziata.

Tutela dell'ambiente

• Sfruttare la capacité massima consigliata. Non superare il carico massimo consentito.
  Nonutilizzare la funzione prelavaggio per bucato poco o normalmente sporco.
• Dosare il detergente seconde le raccomandazioni del costruttore
• Selezionare la massima velocità di centrifuga compatibilmente con il tipo di bucato. Le centrifughe ad alla velocità riducono il tempo di asciugatura e riducono il consumo di energia.

Istruzioni sulla sicurezza

• Questo apparecchio è previsto per un impiego di tipo domestico, ed è conforme alle Direttive 72/23 CEE, 89/336 CEE (incluse le Direttive 92/31 CEE e 93/68 CEE), attualmente in vigore.
• Prima dell'installazione e utilizzo leggere attendamente tutte leindicazioni contene in questo manuale.
• Prima dell'uso assicurarsi che il gruppo vasca sia stato sbloccato (vedere le istruzioni). Se il gruppo vasca non è stato sbloccato, durante la centrifuga può essere danni alla lavatrice e ai mobili o alle apparecchiature vicine.
• Questo Libretto Istruzioni costituisce parte integrante dell'apparecchio: occorre conservarlo sempre integro unitamente all'apparecchio. L'installazione dovra essere eseguita da personale qualificato e nel rispetto delle norme vigenti. L'apparecchio è costruito per le seguenti funzioni: lavaggio e asciugatura di biancheria o tessuti dichiarati idonei dal produttore al trattamento in macchina nell'apposita targhetta. Ogni altri uso va considerato improprio. Il costruttore declina agli responsabilità per utilizzi diversi da quelli indicatori.
• La targhetta di identificazione, con i dati tecnici, il numero di matricola e la marcatura è visibilmente posizionata nella parte in vista dello portello oblo. La targhetta di identificazione non deve mai essere rimossa.
  I lavori elettrici ed idraulici necessari per l'installazione dell'apparecchi devono essere eseguiti solo da personale qualificato.

• E' obblatorio il collegamento di terra secondo le modalità previste delle norme di sicurezza degli impianti elettrici. Il costruttore declina agli responsabilità per eventuali danni a persono o cose derivanti dal mancato collegamento o collegamento difettoso della linea di terra.

• Nel caso in cui l'apparecchio non venisse allacciato tramite una spina, occorre prevedere un dispositivo di separazione onnipolare con l'apertura per contatto di almeno 3mm.

• La spina da collegare al cavo di alimentazione e la relativa presa dovranno essere dello stesso tipo ed in conformità alle norme in vigore. Verificare che i valori di tensione e frequenza di rete corrispondano a quelli riportati sulla targhetta di identificazione. Evitare l'uso di adattatori o derivatori. Non staccare mai la spina tirando il cavo di alimentazione.
• La macchina è staccata alla rete di alimentazione elettrica solo se la spina è estratta alla presa oppure se è stato disinserito l'interruttore generale dell'impiano elettrico. La spina deve essere accessibile dopo l'infallazione.
  L'apparecchio deve essere installato utilizzato nuovi assiemi di tubi flessibili (presenti a corredo dell'apparecchio). I vecchi assiemi di tubi flessibili, non dovrebbero essere riutilizzati.
• Fare attenuation che l'apparecchiatura non appoggi sul cavo di alimentazione elettrica.
• La lavatrice non deve essere assolutamente utilizzata sui veicoli, a bordo di navi o di aerei, o in ambienti che presentano condizioni particolari come, per esempio, atmospere esploso e corrosive (polveri, vapori e gas) o liquidi esplosivi e/o corrosivi.
  Non posizionare la lavatrice in ambienti esposti al gelo. Tubi gelati possono scoppiare molto pressione.

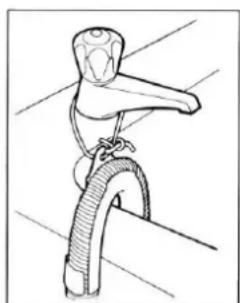

  Assicurarsi che il tubo di scarico, agganciato al lavandino, sua saldamente bloccato e non possa muoversi.
• Se non è bloccato, la forza repulsiva dell'acqua potrebbe spostarlo dal lavandino con pericolo di allagamento.
• Agganciando il tubo ad un lavandin o controllare inoltre che l'acqua defluisca rapidamente dal lo stesso per evitare pericoli di trabocco dal lavandin.
  Non sovraccaricare la macchina.
  In nessun caso impiegare per la lavatrice detergenti contenti contenenti solventi o prodotti chimici, per il lavaggio. Potrebbero danneggiare la macchina e formare vapori velenosi. Questi potrebbero inoltre incendiarsi ed esplodere.
• Indumenti inzuppati di prodotti petroliferi non devono essere lavati in macchina. Verificare che non siano presenti nei capi apparecchi inflammabili prima del lavaggio (esempio: ascendini, fiammiferi, ecc.)
• Se vengono usati fluidi volatili per la pulitura, accertarsi che le sostanze siano state tolte dall'indumento prima di introdurlo nella macchina.
• Prima di introdurre gli indumenti per il lavaggio, assicurarsi che le tasche siano vuote, i bottoni ben biffati e le cerniere chiuse.
• Evitare di lavare indumenti sfilacciati o strappati.
• Lavando con temperature elevate il vetro dell'oblò si riscalderà molto.
• Prima di après l'oblo, controllare che l'acqua sia stata completenesscariata.
  Se c'è dell'acqua apriere l'oblò solo après averla fattà scaricare. Nel dubbio, leggere il libretto istruzioni.
• L'acqua nella macchina non è potabile!
• Ingerire detersivi per lavatrici cui causare lesions in bocca ed in gola.
• Prima di togliere la biancheria alla lavatrice assicurarsi che il cestello sia fermo.
• Al termine di anni utilizzato, spegnere la macchina per evitare dispersione di energia elettrica.
• Lasciare l'oblo socchiuso fra un lavaggio e l'alto allo scopo di Maintainere la guarnizione in buone condizioni.
• In caso di funzionamento anomalo non cercare mai di riparare la macchina da soli. Disinserire la macchina alla rete elettrica e chiudere il rubinetto dell'acqua. Contattare quindi un technician qualificato. Le riparazioni devono essere eseguite solo da personale qualificato.
• L'apparecchio è destinato all'uso da parte di persona adulte. Non permettere ai bambini di manomettere i comandi o di giocare con la lavatrice e non tenere i bambini nelle vicinanze durante lo svolgimento del programma.
  I cucchioli di animali o i bambini piccoli potrebbero introdursi all'interno della lavatrice.
• Controllare sempre l'internalo del cesto prima dell'uso ed evitare che i bambini giochino con l'apparecchiatura.
• Tenere lontano i bambini alla macchina con sportello oblo aperto oppure con cassetto detersivo aperto; nell'apparecchio potrebbero esservi residui di detersivo che possono causare danni irreparabiliagli occhi,alla bocca ed alla gola,provocando anche la morte per soffocamento.
  L'apparecchio non è destinato all'uso da parte di persona (bambini inclusi) con ridotte capacità mentali, sensoriali o fisiche, o sprovviste della necessaria esperienza e conoscenza, a meno che non abbiano ricevuto l'opportuna supervisione o le istruzioni sull'uso dell'apparecchio da parte di un personale responsable per la loro sicurezza.

Non conservare liquidi inflammabili vicino all'apparecchio.

Periodo di sosta prolongata.

• Dovendo lasciare la macchina inattiva per lungo tempo è consigliabile: staccare i collegamenti elettrici ed idraulici e lasciare l'oblo socchiuso per evitare il ristagno dei cattivi odori.

Important!

L'uso di questa appearecchiatura è facile.

Tuttavia per ottenere i migliori risultati, è importante leggere attendamente quello libretto e eseguire tutte le istruzioni prima di metterle in funzione.

Il libretto fornisce leindicazioni corrente sull'installazione, I'uso e la manutenzione oclud a dare utili consigli.

Il costruttore declina ogni responsabilità per danni subiti da persone e cose, causati dall'inosservanza delle suddette prescrizioni o derivanti alla manomissione anche di una singola parte dell'apparecchio e dall'utilizzo di ricambi non originali.

2. ISTRUZIONI PER L'INSTALLAZIONE

Important!

L'apparecchio deve essere installato da un technician specializzato secondo le norme in vigore. La lavatrice ha un peso notevole. Prudenza nel sollevarla.

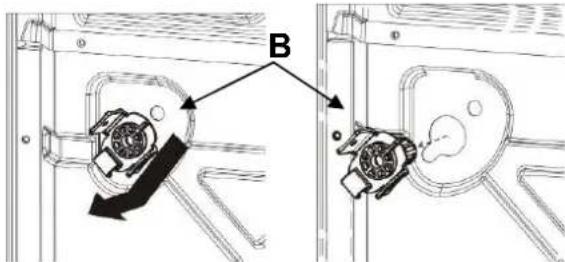

2.1 DISIMBALLO

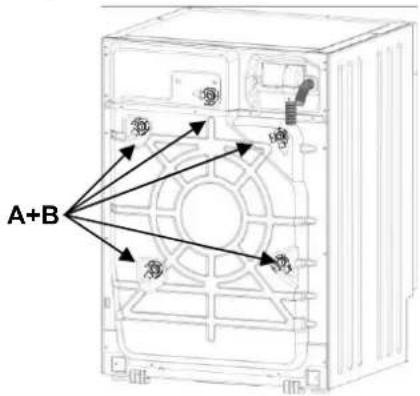

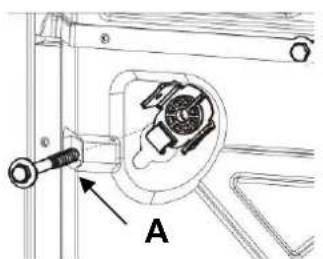

Il gruppo oscillante è bloccato per il trasporto delle viti (A) poste sul retro della lavatrice, con relativi distanziiali di plastica (B). Lo smontaggio delle viti permette di utilizzare il cavo di alimentazione elettrico.

1. Svitare tutte le viti con la chiave da 10mm
2. Togliere dal retro tutte le viti (A)
3. Togliere tutti i distanziiali di plastica (B)

1. Montare tutti gli appositi tappi di plastica forniti in dotazione (C), per evitare che spruzzi o acqua penetrino all'interno della macchina, oppure per evitare il contatto con parti in tensione.

Attenzione!

Non capovolgere la macchina e non adagiarla sui bianchi.
- E' consigliabile conservare tutte le sicurezze di trasporto che dovanno essere rimontate nel caso di un trasferimento dell'apparecchiatura.

1. Sistemare la macchina nella posizione prescelta.

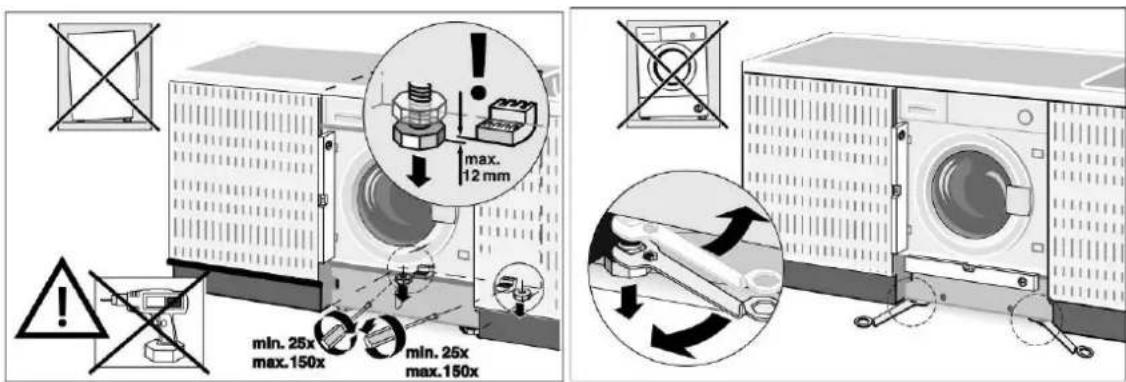

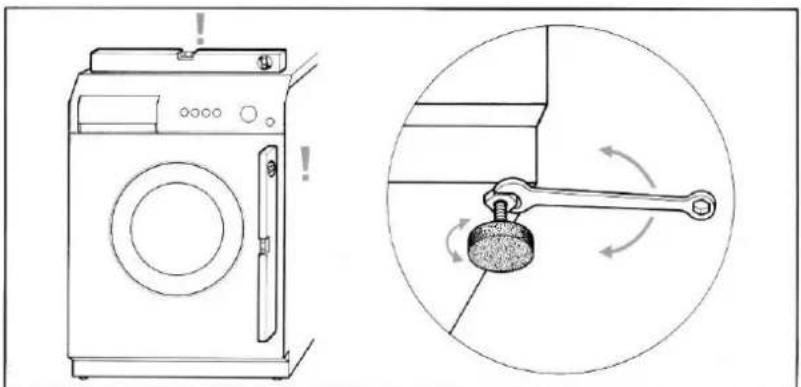

2. Livellare accuratamente la macchina in tutte le direzioni mediate una livella a bolla regolando se necessario l'altezza dei piedini. A regolazione avvenuta bloccare i piedini con gli apposti controdi.

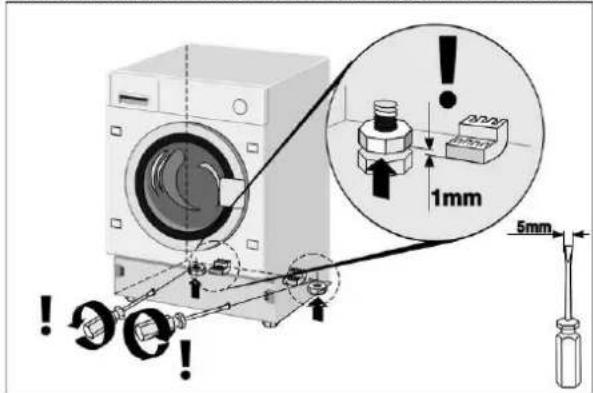

1. In presenza dei piedini regolabili posteriori, fare attenzione al fatto che nella parte posteriore la macchina non appoggia sui piedini ma su apposite slitte. Verificare, prima di insereire la macchina nella cucina, che i piedini posteriori siano completamente avvitati, per evitare il loro danneggiamento durante l'inserimento.

Dopo aveo inserto l'apparecchio nella cucina, è necessario alzare i piedini posteriori, per evitare che la macchina appoggi sulle slitte. Dopo aveo alzato i piedini posteriori, procedere con il livellamento della macchina ed il fissaggio dei piedini anteriors.

I tubi per l'alimentazione e lo scarico dell'acqua possono essere orientati verso destra o verso sinistra per consentire una adeguata installment.

Attenzione!

Si raccomanda di eseguire questa operazione in modo accurato onde evitare durante l'uso, vibrazioni rumori o spostamenti della lavatrice.
- Qualora la macchina sua installata su un pavimento ricoperto da moquette, occorre prestare attenzione che le aperture nella parte inferiore della lavatrice non vengano ostruite.
Accertarsi inoltre che durante il funzionamento, la lavatrice non sua appoggiata a muri, pareti, mobili, ecc.
La macchina non deve essere installata dietro ad una porta bloccabile, porta scorrevole oppure ad una porta con cerniera nella parte opposa.

1. Verificare che la pressione di alimentazione sia compresa tra i seguenti valori: 0,05-0,9MPa. In caso di pressione superiore, installare un riduttore di pressione.

2. Collegare il tubo di alimentazione acqua fredda (ghiera di colore azzurro) al rubinetto di acqua fredda con bocca filettata 3 / 4 gas, avendo cura di avvitarlo strettamente per evitare perdite. Il tubo di carico dell'acqua non deve essere piegato o schiacciato non deve essereambiato o tagliato. Le filettature devono essere serrate esclusiva-mente a mano.

1. Nel caso in cui sia presente l'alimentazione con acqua calda, la temperatura dell'acqua che viene erogata non deve essere superiore a 60^ ed il tubo con ghiera di colore rossa deve essere collegato al rubinetto che eroga acqua calda.

Attenzione!

Se il collegamento viene effettuato a tubazioni nuove o rimaste inattive per molto tempo, bisogna far defluire una certa quantità di acqua prima di inseire il tubo di carico. In tal modo si evita che eventuali depositi di sabbia e altre impurità possano otturare gli apposti filtri in dotazione della macchina per proteggere le valvo- le di carico acqua.
Il nuovo tubo di alimentazione fornito con la macchina deve essere utilizzato ed il vecchio tubo di alimentazione non deve essere utilizzato.

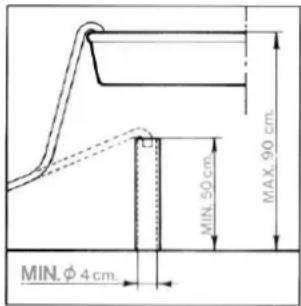

1. Infilare l'estremità del tubo di scarico in una conduttura di scarico con diametro interno minimo di 4 cm ad una altezza compresa tra 50 e 90 cm, oppure ben agganciato (utilizzando il supporto in plastica sulla curva del tubo) ad un lavandino o vasca da bagno.

1. Controllare comunique che l'estremita del tubo di scarico si sempre ben fissata per impedire che la forza repulsiva dell'acqua possa spostarla alla sua posizione.

Attenzione!

Per favore il deflusso dell'acqua, evitare piegamenti o strozzature.
L'eventuale prolongamento del tubo di scarico non deve essere altre 1 metro, deve avere lo stesso diametro interno e non deve presentare strozzature di alcun genere.
- In nessuno dei casi l'estremità del tubo di scarico deve risultare immersa in acqua.

Prima di inserire la spina nella presa di corrente accertarsi che:

1. Il valore della tensione di alimentazione dell'impiano elettrico corrisponda al valore indicato sulla targhetta caratteristiche posta davanti, nella zona visibile con portello oblo aperto. Il valore della potenza allacciata ed i necessari fusibili sono indicate sulla targhetta.
2. Il contatore, le valvole limitatrici, la linea di alimentazione e la presa di corrente siano dimensionati per sostortare il carico massimo richiesto indicato sulla targhetto caratteristiche.
3. La presa di corrente e la spina in dotazione alla macchina siano fra loro compatibili perché l'interposizione di riduzioni, prese multiple, adattatori vari, e prolonghe che potrebbero provocare riscaldamenti o bruciata. Se la presa di corrente non corrisponde alla spina in dotazione sostituire la presa dell'impianto con una tipo adatto.

Attenzione

La spina deve essere accessibile après l'installazione.
- E' assolutamente necessario effettuare il collegamento a terra dell'apparecchio. Inserire la spina in una presa di corrente munita di un efficente collegamento a terra.

La nostra società declina agli responsabilità per eventuali danni a persono o cose derivanti del mancato collegamento e da collegamento difettoso alla line di messa a terra. Un corretto collegamento elettrico garantisce la massima sicurezza.

• Questo appearecchi e conforme alle prescrizioni della direttiva CEE 89/336 del 3.5.89 (compresa la direttiva di modifica 92/31CEE) relativa alla eliminazione di radiodisturbi.
  Se il cavo di alimentazione è danneggiato,esso deve essere sostituito solo con ricambio originale, disponibile presso il Servizio Assistenza.
  Non inseire/estrarre la spina di alimentazione alla presa con le mani bagnate
• Estrarre la spina di alimentazione alla presa solo afferrando direttamente la spina, non il cavo.

3. DESCrizIONE COMANDI

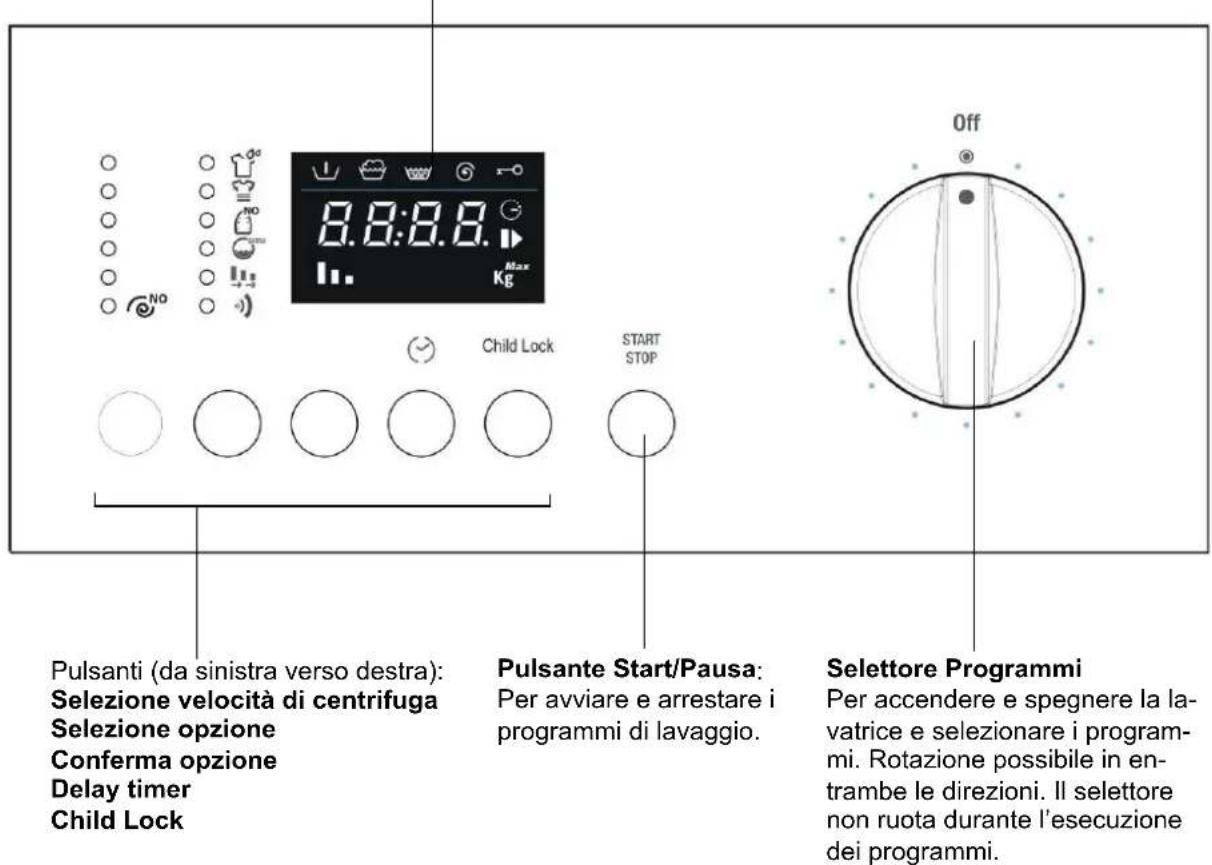

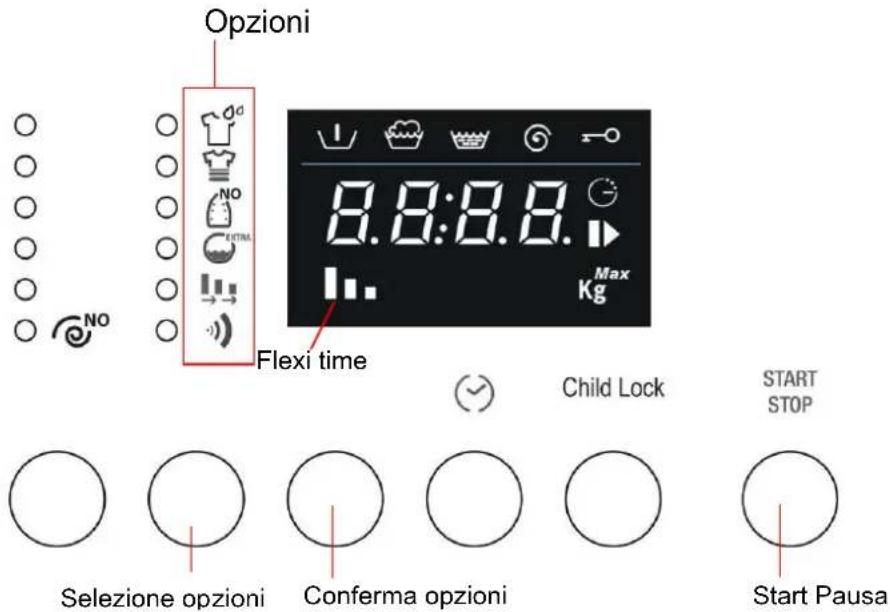

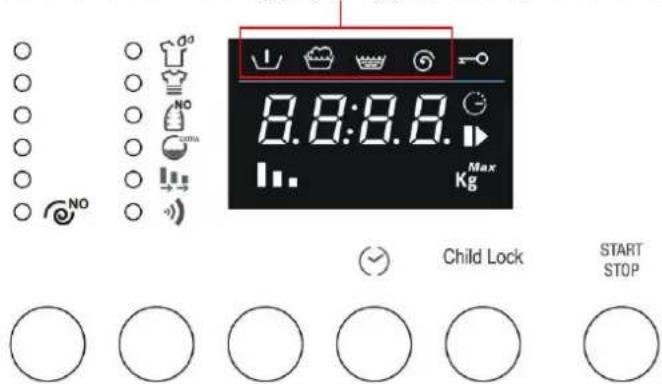

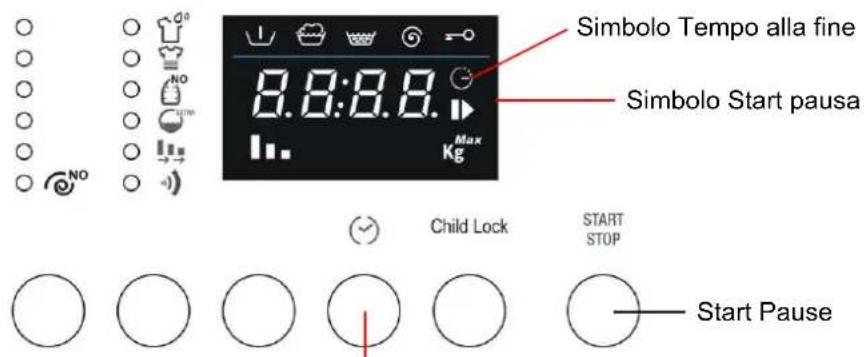

3.1 PANNELLO COMANDI

Tutti i comandi e controlli dell'apparecchio sono riuniti sul pannello frontale.

Display: visualità le impostazioni (velocità di centrifuga, status dei programmi, flexi time, attivazione protezione bambini, peso massimo consigliato). Le impostazioni sono significabiliattraverso i pulsanti fatto.

4. UTILIZAZIONE DELLA MACCHINA PER IL LAVAGGIO

4.1 PREPARAZIONE DELLA BIANCHERIA

1. Suddividere la biancheria da lavare secondo il tipo di tessuto e la solidità dei colori.
2. Lavare separamente capi bianchi e capi colorati. É consigliabile, per la prima volta, lavare da soli i capi colorati nuovi. Normalmente, sui capi di biancheria è applicata un'etichetta che fornisce delleindicazioniutilisucome si deve trattare il capo in questione. Riportiamo una breve descrizione dei simboli di queste etichette.

LAVAGGIO CANDEGGIO
90	Lavaggio max 90°	Candeggiabile		Non candeggiare
60	Lavaggio max 60°
		STIRATURA
40	Lavaggio max 40°	Alta temperaturea	Media temperaturea	Bassa temperaturea	Non stirare
30	Lavaggio max 30°
		PULITURA A SECCO
60	Lavaggio delicato max 60°	A Tutti i solventi	P Tutti meno tricoloroetilene	F Benzina Avio e R113	Non pulire a secco
40	Lavaggio delicato max 40°
30	Lavaggio delicato max 30°
		ASCIUGATURA DOPO LAVAGGIO
	Lavare a mano	Alta temperaturea	Temperatura inferiore a 60°		Non asciugare
	Non Lavare

Attenzione!

Evitare il lavaggio di biancheria non orlata o strappata perché potrebbe sfilacciarsi.
I corpi estranei possono danneggiare gli indumento i componenti della lavatrice. Per cui: svuotare e rovesciare le tasche, staccare le rotelline dalle tende oppure avvolgerle in un sacchetto a rete.
Lavare i capi molto piccoli (cinture, fazzolettini, calzini, reggiseno con rinnforzi, ecc.) chiudendoli in un sacchetto di tela bianca. chiudere i bottoni automatici, le cerniere lampo, fissare i bottoni pensolanti.
L'uso dei moderni detersivi e della giusta temperatura di lavaggio è generalmente sufficiente per eliminare le macchie dai tessuti. Tuttavia, alcune macchie difficili come erba, frutta, uova, sangue, ruggine, biro, ecc., dovrebbero essere pretrattate prima del lavaggio. A seconda del tipo di tessuto, in commercio esistono numerousi prodotti per il trattamento delle macchie. In agli caso, è consigliabile pulire o diluire subito le macchie, perché più sono vecchie, più sono difficili da togliere.
Non osservando i simboli trattamento tessuti, possono verificarsi danni alla biancheria.

Lana - Solo la lana marchiata pura lana vergine identificata dal marchio oppure con l'etichetta <> cui essere lavata in macchina nel programma specifico, altri tipi di lana è preferibile lavarli a mano o a secco.

4.2 APERTURA DELLO SPORTELLO OBLO

Alla macchina è stato applicato un dispositivo di sicurezza che impedisce l'apertura dello sportello oblo durante lo svolgimento del programma.

1. Controllare che I'acqua sua stata complemente scaricata alla vasca e che il cestello sua fermo.

Attenzione!

• In caso di interruzione del programma di lavaggio occorre attendere da 3 a 15 minuti in funzione della tempe-ratura interna raggiunta alla macchina.

Attenzione!

L'acqua può essere più bollente se il lavaggio è stato effettuato a temperature elevate. Se all'interno del cestello c'é ancora dell'acqua, evitare di après lo sportello!

4.3 CARICO DELLA BIANCHERIA

Per quanto possibile, per risparmiare energia elettrica, è conveniente completare il carico per i vari tipi di tessuto. Introduire la biancheria ben sciolta alternando capi di granidi dimensioni e capi piccoli. Per le prime volte è consigliabile pesare i carichi di biancheria, poi sare sufficiente l'esperienza acquisita. Indicativamente, elenchiamo i pesi medi dei capi più comuni:

4.4 INTRODUZIONE DELLA BIANCHERIA

1. Aprire lo sportello dell'oblò e introduurre la biancheria distribuendola in modo uniforme, ben aperta e non ammassata nel cestello; capi granì e piccoli possibilmente mescolati.
2. La lavabiancheria, accompagnata dal presente libretto, pou essere caricata sino ad un massimo di 7kg di biancheria per agli lavaggio. Inserendo una quantità magiore si avranno risultati di lavaggio in-soddisfacenti e possibili malfunzionamenti della macchina.
3. Per risparmiare energia è conveniente completeness il carico per i vari tipi di tessuto rispetto il quantitativo riportato sulla "Tabella programmi" fornita insieme a questo libretto.
4. Chiudere lo sportello premendolo contro il telaio finché si sente lo scatto della chiusura. Non impigliate capi di biancheria tra l'oblò e la guarnizione in gomma.

Attenzione!

Se lo sportello non è chiuso bene un disposito di sicurezza impedisce la messa in funzione della lavatrice.
- Non superare la quantità massima di carico: un eccessivo carico peggiora il risultato di lavaggio.

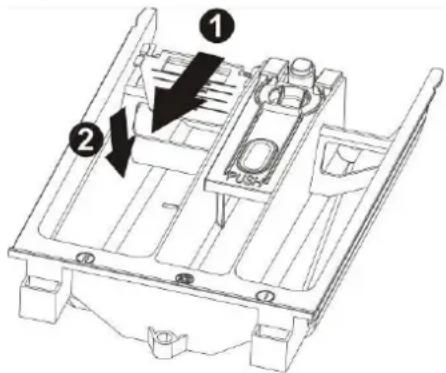

4.5 INTRODUZIONE DETERSIVO E ADDITIVO

La vaschetta interna è composta da tre scomparti contrassegnati con i symboli

detersivo per prelimavaggio

detersivo per il lavaggio

per l'ammorbidente, apretto, additivi, ecc (es. prodotti per il trattamento). Gli additivi vengono in-automatically nella vasca di lavaggio durante l'ultimo risciacquo.

Nello scomparto lavaggio è presente la linguetta per poter utilizzato il detersivo liquido. Per inserirla, tirare verso la parte anteriore e poi abbassarla.

Seguendo leindicazioni della "Tabellaprogrammi" fornita insieme a\ questo libretto, introdurre prima dell'inizio del programma,\ nell'apposto cassetto, il detersivo e gli eventuali additivi.

Il livello dei liquidi non deve comunique superare l'indicazione massima, in caso contrario le vaschette si svuoterebbero troppo presto.

Prima di versare gli additivi densi nell'apposto vaschetta, diluirli con un po'di acqua per impedire che il sifone possa otturarsi.

Impiegare solo detersivi a schiuma controllata idonei all'uso in lavatrice.

Determine la quantità di detersivo in base alla durezza dell'acqua, tipo e quantità di biancheria caricata e grado di spor

co della stessa.

In questo modo si otterra l'effetto desiderato ed un consumo ottimale di detersivo.

Sulle confezioni dei detersivi la quantità di dosaggio è indicata secondo 4 livelli di durezza e per carichi di biancheria da 4-5 kg normalmente sporca.

Richiedere le informazioni relative al grado di durezza dell'acqua alla competente azienda idrica erogatrice.

Durezza dell'acqua

Livello di durezza Gradi francesi fH Gradi tedeschi dH

Dolce	Fino a 15°	Fino a 8°
Media	15° - 25°	8° - 14°
Dura	25° - 40°	14° - 22°
Molto dura	Oltre 40°	Oltre 22°

4.6 DOSAGGIO DI DETERSIVI IN POLVERE

Biancheria normalmente sporca

1. Scegliere un programma alla prelavaggio.
2. Introduire la quantità totale di detersivo indicata sulle confezioni nello scomparto lavaggio del cassetto detersivo.

Biancheria molto sporca

1. Scegliere un programma con prelimaggio.
2. Introduire 14 della quantità di detersivo consigliata nello scomparto prelavaggio del cassetto detersivo e 34 del detersivo nelle scomparto lavaggio.

Attenzione!

In mancanza di includazioni di dosaggio per la biancheria delicata in fibra sintetica dosare da 1 / 2 fino a 2/3 del quantitativo di dosaggio indicato per il lavaggio dei tessuti resistenti di cotone.
Per il programma lana si raccomanda di impiegare solo detersivi neutri per la lana.
Effettuare il dosaggio in base ai dati del produttore del detersivo.

4.7 DOSAGGIO DI DETERSIVI LIQUIDI

1. Versare nel dosatore in dotazione al contentitore del detersivo liquido, la dose richiesta ed introdurlo all'interno del cestello; oppure utilizzare lo scomparto lavaggio della vaschetta detersivo, inserendo l'apposto inserto.
2. La Scala sull'inserto rosso è prevista come ausilio per il dosaggio del detersivo liquido.

Attenzione!

• Detersivi liquidi possono essere impiegati secondo la dose prevista dal produttore solo per il lavaggio principale, ossia in tutti i programmi alla prelavaggio.

4.8 DECALCIFICANTI

I decalcificanti possono essere aggiunti secondo leindicazioni dei produttori negli scomparti prelimavaggio e lavaggio.

Introduire negli scomparti prima il detersivo e poi il decalcificante.

4.9 PROGRAMMI E FUNZIONI

Per la selezione dei programmi in base al tipo di tessuto consultare la Tabella programmì", fornita insieme a questo libero.

4.10 ACCENSIONE DELLA MACCHINA E SELECTIONE PROGRAMMA DI LAVAGGIO

Per l'accensione e la selezione dei programmi procedere come segue:

1. Ruotare la manopola programmi in uno dei due sensi. In quello modo si accende la lavatrice.
2. Selezionare il programma di lavaggio. Sul display si alternano il tempo rimanente alla fine ed il peso massimo consigliato per il programma selezionato. A seconda di quanto visualizzato, si accendono i relativi symboli sul display.
3. Vengono mostati i valori di default per la velocità di centrifuga. E' possible modificare le impostazioni iniziialiattraverso il pulanteippo sulla sequenza delle velocità di centrifuga.
4. La velocità di centrifuga para a, significica esclusione centrifuga e arresto con vasca piena. Impostando quello valore la macchina non esegue la centrifuga finale e termina il programma di lavaggio con l'acqua nella vasca.

4.11 SELECTIONE CONFERMA DELLE OPZIONI

1. Attraverso il pulsante Sezione opzioni è possibile selezionare in successione le seguenti opzioni (dall'alto verso il basso):

Prelavaggio: inserimento di una fase precedente al lavaggio, della durata di circa 20 minuti e con temperatura di 35^ . Adatta per carichi dove i capi sono particolaremente sporchi.

Intensivo: la temperatura max diventa 60^ e la fase di lavaggio viene prolongata per augmentare l'efficacia degli enzimi presenti nei detersivi. Adatto per capi delicati ma sporchi.

Stira meno: permette di ottenere al termine del lavaggio capi con ridotte stropicciature e disponiente stirabili.

Water plus: Aumenta la quantità di acqua utilizzata nel lavaggio e nei risciacqu.

In alternatively Risciacquo aggintivo: con esta opzione viene aggiunto un risciacquo per il programma di lavaggio selezionato

Flexi Time: permette di ridurre la durata del ciclo di lavaggio. Il simbolo è completamente illuminato con la durata iniziale per il programma selezionato. Selezionando l'opzione è possible ridurre ulteriamente la durata ad un livello intermediio, ad un livello minimo e ritornare alla durata iniziale, premendo ripetuamente il pulsante Set.

In alternatively Rapido: permette di ridurre la durata del ciclo di lavaggio. Adatto per poca biancheria, po- co sporca.

Buzzer: è possibile attivare/disattivare il segnale acustico di fine ciclo. La macchina viene fornita con l'opzione attenuata.

1. Per confirmare l'opzione selezionata, è sufficiente premere il pulsante Conferma opzioni ed il led dell'opzione rimane acceso.
2. Per eliminare la selezione di un'opzione, è sufficiente tornare sull'opzione con il tasto Selezione opzioni e premere il pulsante Conferma opzioni. Per togliere in un'unica operazione la selezione di tutte le opzioni precedentamente confirmate, è sufficiente tenere premuto il pulsante Conferma opzioni per 4 secondi.
3. L'opzione Buzzer mantiene la selezione fattàanche per i cici successivi. Viene disattivata automaticamente solamente con il programma Night Wash.

4.12 TEMPO ALLA FINE

Pulsante Tempo alla fine

1. Premendo ripeturamente il pulsante Tempo alla fine è possibile selezionale dopo quando tempo il programma di lavaggio avrā termine. Il tempo al termine del ciclo tiene conto della durata iniziale del ciclo di lavaggio, delle impostazioni fate (temperatura, velocità centrifuga e opzioni), che possono ridurre oppure allungare la durata iniziale del ciclo e del tempo di attesa che l'utente vuole aggiungere prima della partenza.
2. Dopo ave impostato il tempo alla fine, il symbolo sul display rimane acceso.
3. Per de selezione are la funzione di tempo alla fine è necessario premere ripetutamente il pulsante sino a quando compare sul display 0.
4. Sino alla partenza del ciclo, il symbolo Start Pausa è illuminato ad intermittenza. Dopo la partenza del ciclo, il symbolo è accesso alla intermittenza.

4.13 AVVIAMENTO DEL PROGRAMMA DI LAVAGGIO

1. Per avviare il programma di lavaggio, dopo che sono state personalizzate le impostazioni, premere il pulsante Start Pausa.
2. Dopo l'avvio il display在哪的 tempo al termine del ciclo ed il symbolo Start Pausa sul display rimane acceso.
3. Durante l'esecuzione del programma di lavaggio i symboli che indicano le fasi vengono illuminati:

Simboli delle fasi di un ciclo: Prelavaggio, lavaggio, risciacquie e centrifuga finale.

4.14 INTERRUZIONE O CAMIAMENTO DEL PROGRAMMA DI LAVAGGIO

Il programma di lavaggio, durante l'esecuzione, cui si sono in qualsiasi momento:

1. preme il pulsante "Start/Pausa" per circa 3 secondi: il display visualizza alternativamente la parola PAUS (per 1 secondo) ed il tempo alla fine (per 1 secondo). La spia Avvio/Pausa si illumina ad intermittenza. La sosta avvieneanche ruotando la manopola selezione programmi/temperature durante l'esecuzione del ciclo.
2. Nel caso in cui si voglia cambiare il programma di lavaggio, è sufficiente selezionare il nuovo programma mediatinga la rotazione della manopola programmi,enza dover mettere in pausa la macchina. Il nuovo ciclo di lavaggio verrà eseguito completamente iniziando alla partenza. Se nel ciclo precedente era più stata caricata l'acqua in vasca, il nuovo programma inizIERA nella fase di carico acqua.
3. Per riprendere nuovamente il ciclo, premere nuovamente il pulsante Avvio-Pausa.

4.15 FINE DEL PROGRAMMA

I programmi di lavaggio vengono portati a termine automaticamente ed il display visualizza la parola END e la spia "Tempo residuo" non più è illuminata.

1. Spagnere la macchina posizionando la manopola programmi sulla posizione OFF
2. Scaricare la biancheria dal cestello.
3. Lasciare lo sportello socchiuso affinché il vano interno della lavatrice possa asciugarsi.
4. Chidere il rubinetto di ingresso dell'acqua.

Se nella fase iniziade di impostazione della velocità di centrifuga era stata selezionata l'escludione centrifuga con

arresto a vasca piena (locità di centrifuga ugule a 0), al termine del programma di lavaggio viene visualizzato sul display la scritta STOP, alternata con la scritta --- (velocità di centrifuga ugule a 0) ed la spia di visua-lizzazione centrifuga illuminata.

Per proseguire con lo scarico e la centrifuga, premere due volte il pulsante di selezione centrifuga. La macchina riprende il ciclo con lo scarico e la centrifuga. Per selezionare la velocità desiderata di centrifuga, premere il pulsante sino a quando viene visualizzata la velocità desiderata. Nel caso in cui si voglia scaricare l'acqua presente nella vasca perché seguire la centrifuga, premere il pulsante di selezione centrifuga, sino al simbolo arresto con vasca piena,indicando che lo scarico verrà effettuato sulla fase di centrifuga.

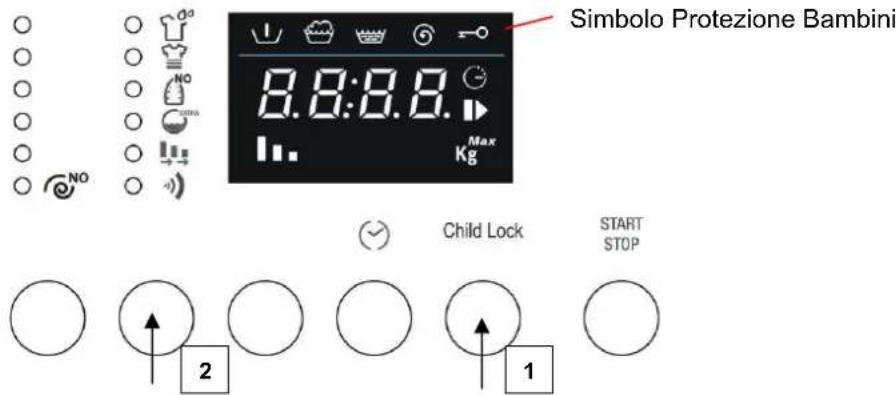

4.16 PROTEZIONE BAMBINI

1. Attivando esta funzione si impedisce la Modifications delle opzioni, temperature, velocità di centrifuga e ciclo di lavaggio/asciugatura durante la sua esecuzione.

1. Per attivare la funzione Protezione Bambini è necessario premere e tenere premuto il pulsante Child Lock (1). Entro 3 secondi premereanche il pulsante Selezione Opzioni (2).
2. L'illuminazione del symbolo Protezione Bambini evidenza che la funzione è attivata.
3. Per disattivare la funzione ripetere la stessa procedura.

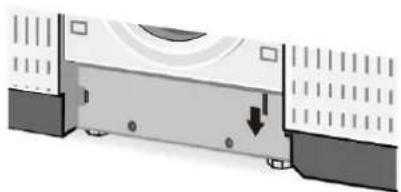

4.17 APERTURA D'EMERGENZA

Nel caso di assenza dell'energia elettrica, l'oblò si après tramite l'apposto sgancio meccanico, rappresentato alla linguetta posta nella parte inferiore dell'apparecchio:

• Ruotare la manopola su Off ed estrarre la presa di alimentazione elettrica
• Scaricare l'acqua di lavaggio (vedi paragrafo 5.4)
• Tirare verso il basso lo sgancio e aprire l'oblo.

Attenzione, pericolò di scottature: prima di aprire l'oblo, assicurarsi che all'interno della macchina non ci sa acqua oppure acqua boliente e detersivo che, already the oblo, può fuori uscire provocando danni.

Attenzione: non aprire l'oblo con l'apertura di emergenza quando sta ruotando il cestello.

5. PULIZIA E MANUTENZIONE

Importante - Prima di eseguire qualsiasi operazione di pulizia o manutenzione, bisogna staccare la spina della presa di corrente.

5.1 PULIZIA ESTERNA

• Una pulizia regolare e costante permette di mantenere inalterati l'aspetto del mystro apparecchio.
  Il mobile va pulito solo con acqua e sapone, poi asciugare accuramente con un panno soffice.
• Le parte in plastica, vanno pulite solamente con uno straccio umido.
  Non raschiare con oggetti appuntiti ed evitare l'uso di solventi o prodotti contenti abrasivi perché danneggiano le superfici.
  Per motivi di sicurezza non spruzzare mai sulla lavatrice getti d'acqua.

5.2 PULIZIA DEL CESTELLO

• Eliminare eventuali macchie di ruggine dal cestello con un apposto pulitore per acciaio inossidabile o per casi particolarmente tenaci, con carta abrasiva finissima.
  Per decalcificare la lavatrice impiegare unicamente decalcificanti di marca con anticorrosivo per lavatrice.
• Attenersi assolutamente per l'impiego e il dosaggio alle indicazione del produttore.
  Far eseguire ai procedimenti di decalcificazione e di eliminazione della ruggine del cestello alcuni cicli di risciacquo per eliminare tutti i residui di acidi che potrebbero danneggiare la macchina. In nessun caso impiegare detergenti contenti solventi. C'è il pericolo che si formino dei vapori che potrebbero incendiarsi ed esplodere.

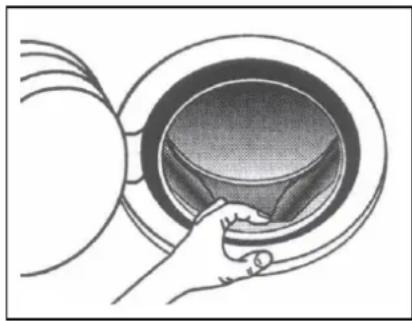

5.3 PULIZIA DELLA GUARNIZIONE OBLO

Controllare periodicamente che non ci siano fermagli, bottoni, chiodi, spilli nelle pieghe della guarnizione oblo.

5.4 PULIZIA DELLA POMPDA DI SCARICO

La pulizia della pompa di scarico occorre solo se la pompa stessa fosse bloccata a causa di bottoni, fermagli od oggetti simili e l'acqua non venisse scaricata.

In tal caso operare nel modo di seguito indicato.

1. Togliere la spina alla rete per disinserire la macchina dal collegamento elettrico.

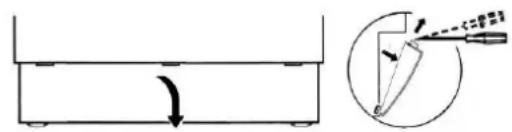

2. A seconda del modello agire come di seguito: Modello incasso/scompara totale - con un cacciavite di piccole dimensioni, fare leva e sganciare i tappi indicati nella figura, ruotare lo zoccolo verso il basso e con但这a operazione si può accederate alla pompa.

Modello Libera Installazione - Inserire un cacciavite di piccole dimensioni nelle feritoie praticate sulla porta anteriore dello zoccolo, quando fare leggermente leva con il cacciavite verso l'alto in modo tale da liberare la parte superiore dello zoccolo stesso del mobile. Inclinare leggermente in avanti lo zoccolo e tirare verso l'alto per toglierlo completeness.

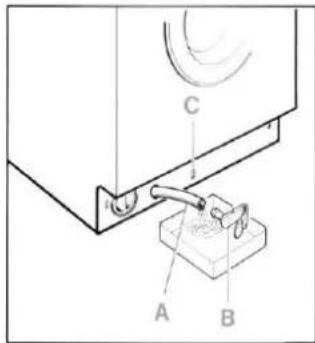

1. Estrarre il tubo flessibile di svuotamento"A".

Attenzione: il tubetto caldo segnala acqua calda o boliente. Posare sul pavimento un recipiente basso e togliere il tappo "B" per scari-care l'acqua.

A seconda del carico di acqua cui siere necessario svuotare più volte il recipiente.

Quando non fuoresce più acqua, chiudere nuovamente il tubo fissabile riappicando saldamente il tappo "B".

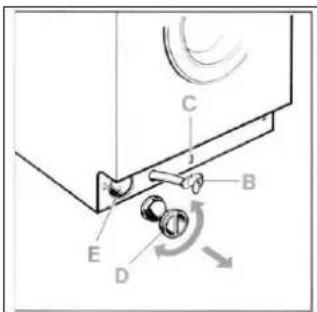

1. Svitare il coperchio della pompa "D" girando verso sinistra.

Pulire ed eliminare oggetti estranei dal corpo della pompa.

Controllareanche l'interno"E assicurandosi che la girante ruoti liberamente, vi potrebbero essere incastrati corpi estranei che devono essere tolti.

1. Riavvitare il coperchio della pompa.

Fissare il tubo flessibile di svuotamento inserendo il tappo a scatto nel suo alloggiamento «C».

Sistemare, a seconda del modello, lo zoccolo come di seguito:

Modello incasso/scomparsa totale - Inserire lo zoccolo prima nella parte inferiore. Fissarlo nella parte superiore

inserendo i tappi di plastica nell'apposita sede

Modello libera installmente - Inserire lo zoccolo prima nella parte inferiore e poi spingere lo stesso verso il mo

bile fino ad incastro avvenuto.

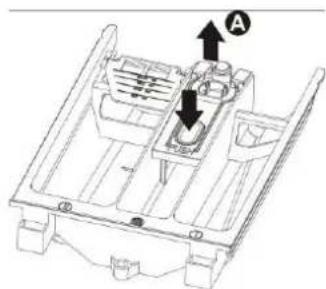

5.5 PULIZIA CASSETTO DETERSIVI

E' opportuno tenere pulito il cassetto detersivi da incrostazioni.

Per rendere facile esta operazione, bisogna estrarre il cassetto del detersvi completeness alla sua sede (tirare il cassetto fino in fondo, premere nella zona descritta con la parola PUSH e quindi estrarlo completeness).

Togliere il sifone «A» e pulire il tutto con acqua calda.

Infilare nuovamente il sifone fino in fondo e prima di inseire il cassetto nella propria sede, eliminare eventuali depositi di detersivo.

5.6 PULIZIA FILTRI AFFLUSSO ACQUA

La macchina è dotata di un filtro per proteggere le valvole di afflusso dell'acqua.

Il filtering si trovare nel raccordo del tubo di alimentazione che va collegato al rubinetto

Ilaggio devesse essere pulito se la lavatrice non carica acqua oppure esta fluisce in quantità insufficiente.

Per la pulizia operare nel modo seguente:

• Togliere la spina alla rete per disinserire la macchina dal collegamento elettrico.
• Chiudere il rubinetto dell'acqua.
• Svitare il raccordo del tubo di alimentazione dal rubinetto.
• Toglier ilhetto del raccordo del tubo di afflusso.
• Pulire il filtro con acqua e con l'ausilio di uno spazzolino.
• Nel riavvitare il raccordi del tubo di alimentazione controllare che il filtrlo sia posizionato correttamente.

6. AVVERTENZE IN CASO DI ANOMALIE DI FUNZIONAMENTO

Questo prodotto risponde alle vigenti norme di sicurezza relative alle apparecchiature elettriche. Eventuali controli tecnici o riparazioni devono essere eseguiti per motivi di sicurezza solo da personale qualificato,onde evitare pericoli per l'utente.

Quando la macchina non funziona prima di chiamare il servizio Assistenza, per evitare inutili spese, controllare personalmente che siano state effettuate le operazioni elencate in questa tabella anomalie.

1 La macchina non parte

Controllare che:

• la spina sia correttamente inserita nella presa
• lo sportello oblo saia ben chiuso
• sia stato premuto il pulsante "Avvio/Pausa"

2 Non carica acqua

Controllare che:

• la spina sia correttamente inserita nella presa
• lo sportello oblo sa ben chiuso
• il rubinetto dell'acqua sua aperto
• i filtri del tubo di alimentazione acqua non siano otturati.
• il tubo di alimentazione idrica non sua incastrato o piegato

3 Nel cestello di lavaggio non si vede l'acqua

Nessun guasto.

Il livello dell'acqua è più basso del vetro dell'obli, perché le nuove machine usano.poca acqua,ottenden gli stessi risultati di lavaggio e ri- sciacquo.

4 Non scarica lacqua

Controllare che:

• il tubo di scarico non sia spiegato
  la pompa di scarico non sua intasata.

5 Non scarica l'acqua dopo l'ultimo risciacquo dei programmi di lavaggio delicati e lana

Non si tratta di una anomalia: la sosta è prevista dal programma di lavaggio per evitare la formazione di pieghe sui tessuti.

Per effettuare lo scarico dell'acqua procedere come descripto nel paragrafo (Fine programmata)

6 La macchina carica e scarica continuamente

Controllare che l'estremita del tubo di scarico non sia troppo Bassa.

7 Forti vibrazioni durante giri centrifuga

Controllare che:

• La macchina sia ben livellata
• la lavatrice non sia troppo accostata a muri o mobili
• il gruppo oscillante interno sia stato sbloccato

8 Si forma troppa schiuma in vasca ed esce dal cassetto

Controllare che:

• il detersivo usato sia quello previsto per machine automatiche e non per il lavaggio a mano
• sia stato usato nella quantitàindicata in libretto e non in quantità superiori

9 Presenza di acqua sul pavimento

Controllare che:

• I raccordi del tubo di alimentazione dell'acqua non allentati
• l'estremità del tubo di scarico non sua spostata alla sua posizione.

10 L'ammorbidente non viene immesso completeness o rimane troppa acqua dello scomparto

Controllare che i sifoni nel cassetto detersivo siano sistemati correttamente nella loro sede o non siano intasati.

11 La macchina non centrifuga

E' intervenuta la sicurezza antisbilanciamento perché la biancheria non è uniformamente distribuita all'interno del cestello. Quindi, qualora a fine ciclo la biancheria rimanga bagnata, consigliamo di distribuirla un dato all'interno del cestello e ripetere il solo programma di centrifuga.

12 Svuotamento acqua dal ce-stello

In caso di mancanza di corrente o di un inconveniente della lavatrice, si cui effettuare lo svuotamento d'emergenza dell'acqua contentata all'interno del cestello

13 La biancheria non è stata centrifugata correttamente

I grande capi di biancheria sono arrotolati e non distribuiti uniformamente nel cestello. E' necessario lavare sempre capi di biancheria grande e piccoli.

14 Residui di detersivo sulla biancheria

Molti detersivienza fosfati contengono sostanze dificilmente solubili in acqua.

Selezionare il programma Risciacquo oppure spazzolare la biancheria.

15 Il risultato del lavaggio non è soddisfacente

• Probabilmente è stato usato molto detersivo o un detersivo non adatto.
• Le macchie difficili non sono state sottoposte ad un trattamento preliminare
• Non è stata scelta la temperatura giusta
• Il cestello è sovraccarico

VISUALIZAZIONE DI ERRORI

In caso di malfunzionamento la macchina segnalere l'anomalia tramite un codice d'erreore visualizzato dal display.

Codice erre	Descrizione problema
OPEN	Oblo non chiuso correttamente. Provar a chiuderlo nuovamente.
E.I	Intervento acqua stop. Contattare il centro di assistenza più vicino dopo aver molto l'alimentazione elettrica e chiuso il rubinetto dell'acqua.
E.S.	Non carica l'acqua per il lavaggio. Vedere punto 2 della lista anomalie
E.G.	Non scarica l'acqua. Vedere punto 4 lista anomalie.

Per tutti gli altri codici d'erreore visualizzati, contattare il più vicino Centro di Assistenza dopo aver molto l'alimentazione elettrica e chiuso il rubinetto dell'acqua.

Contents
