MANUALE UTENTE XWC 81251 INDESIT

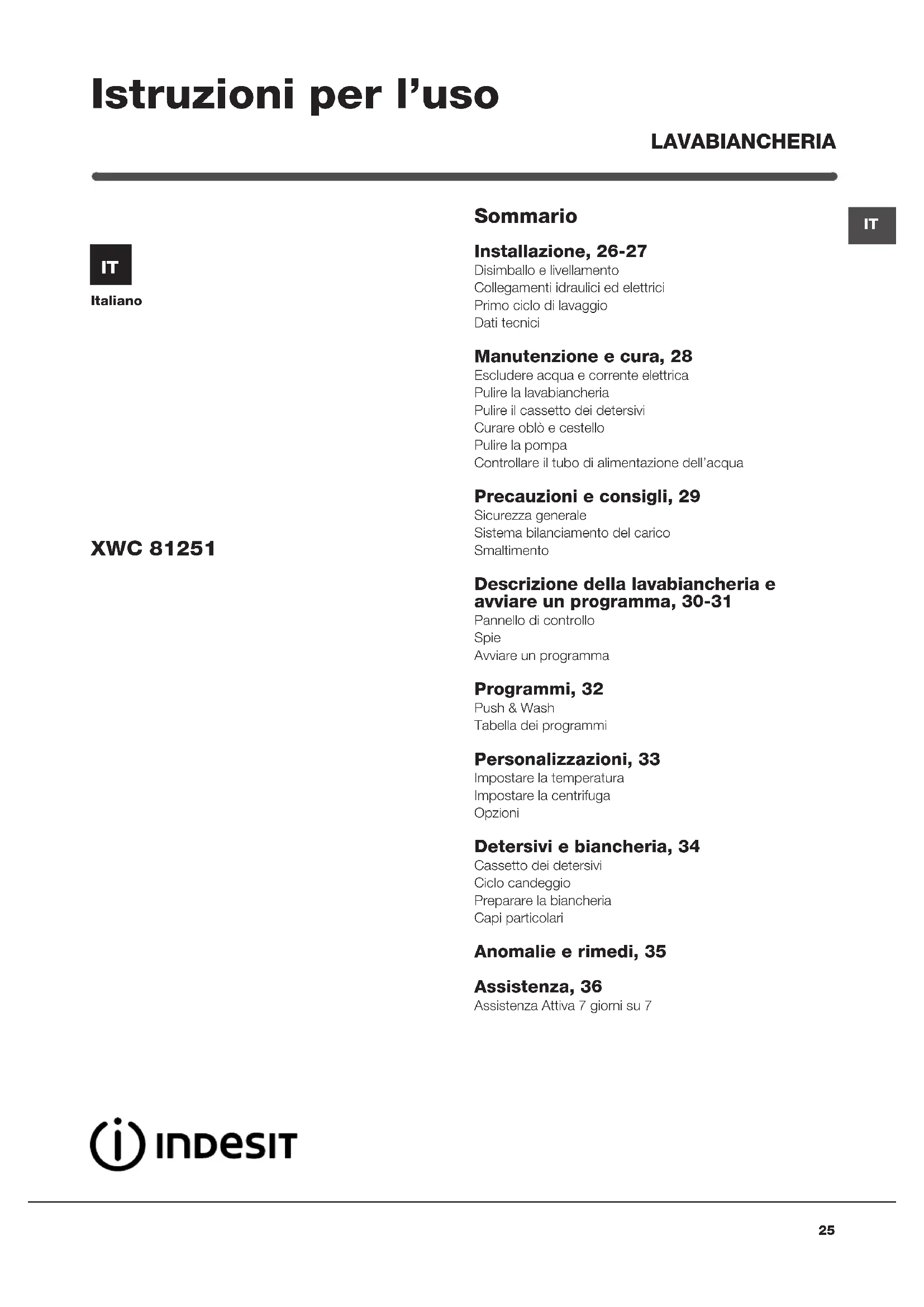

Italiano Sommario Installazione, 26-27 Disimballo e livellamento Collegamenti idraulici ed elettrici Primo ciclo di lavaggio Dati tecnici Manutenzione e cura, 28 Escludere acqua e corrente elettrica Pulire la lavabiancheria Pulire il cassetto dei detersivi Curare oblò e cestello Pulire la pompa Controllare il tubo di alimentazione dell’acqua Precauzioni e consigli, 29 Sicurezza generale Sistema bilanciamento del carico Smaltimento Descrizione della lavabiancheria e avviare un programma, 30-31 Pannello di controllo Spie Avviare un programma Programmi, 32 Push & Wash Tabella dei programmi Personalizzazioni, 33 Impostare la temperatura Impostare la centrifuga Opzioni Detersivi e biancheria, 34 Cassetto dei detersivi Ciclo candeggio Preparare la biancheria Capi particolari Anomalie e rimedi, 35 Assistenza, 36 Assistenza Attiva 7 giorni su 7

LAVABIANCHERIA XWC 81251 Istruzioni per l’uso26

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. Disimballo e livellamento Disimballo

1. Disimballare la lavabiancheria.

2. Controllare che la lavabiancheria non abbia

subìto danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

3. Rimuovere le 4 viti di

protezione per il traspor- to e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

4. Chiudere i fori con i tappi di plastica in dota-

5. Conservare tutti i pezzi: qualora la lavabianche-

ria debba essere trasportata, dovranno essere rimontati. ! Gli imballaggi non sono giocattoli per bambini. Livellamento

1. Installare la lavabiancheria su un pavimento pia-

no e rigido, senza appoggiarla a muri, mobili o altro.

2. Se il pavimento non

fosse perfettamente orizzontale, compensa- re le irregolarità svitando o avvitando i piedini anteriori (vedi figura); l’angolo di inclinazione, misurato sul piano di lavoro, non deve supe- rare i 2°. Un accurato livellamento dà stabilità alla mac- china ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare sotto la lavabiancheria uno spazio sufficiente per la ventilazione. Collegamenti idraulici ed elettrici Collegamento del tubo di alimentazione dell’acqua

1. Collegare il tubo

di alimentazione avvi- tandolo a un rubinetto d’acqua fredda con bocca filettata da 3/4 gas (vedi figura). Prima di allacciare, far scorrere l’acqua finché non sia limpida.

2. Collegare il tubo

di alimentazione alla lavabiancheria avvitandolo all’appo- sita presa d’acqua, nella parte posteriore in alto a destra (vedi figura).

3. Fare attenzione che nel tubo non ci siano né

pieghe né strozzature. ! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco). ! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato. ! Non utilizzare mai tubi già usati. ! Utilizzare quelli in dotazione alla macchina. Installazione27

Collegamento del tubo di scarico Collegare il tubo di scarico, senza pie- garlo, a una condut- tura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra; oppure appoggiarlo al bordo di un lavan- dino o di una vasca, legando la guida in dotazione al rubinetto (vedi figu- ra). L’estremità libera del tubo di scarico non deve rimanere immersa nell’acqua. ! È sconsigliato usare tubi di prolunga; se in- dispensabile, la prolunga deve avere lo stes- so diametro del tubo originale e non superare i 150 cm. Collegamento elettrico Prima di inserire la spina nella presa della cor- rente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella tabella Dati tecnici (vedi a fianco);

• la tensione di alimentazione sia compresa nei va- lori indicati nella tabella Dati tecnici (vedi a fianco);

• la presa sia compatibile con la spina della lavabiancheria. In caso contrario sostituire la presa o la spina. ! La lavabiancheria non va installata all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali. ! A lavabiancheria installata, la presa della corrente deve essere facilmente raggiungibile. ! Non usare prolunghe e multiple. ! Il cavo non deve subire piegature o compressioni. ! Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati. Attenzione! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate. Primo ciclo di lavaggio Dopo l’installazione, prima dell’uso, effettuare un ciclo di lavaggio con detersivo e senza bian- cheria impostando il programma “Auto Pulizia” (vedi “Pulire la lavabiancheria”).

Dati tecnici Modello XWC 81251 Dimensioni larghezza cm 59,5 altezza cm 85 profondità cm 60,5 Capacità da 1 a 8 kg Collega- menti elet- trici Vedi targhetta caratteristi- che tecniche applicata sulla macchina Collega- menti idrici pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 62 litri Velocità di centrifuga sino a 1200 giri al minuto Programmi

controllo secondo la direttive 1061/2010 e 1015/2010 programma 8; Cotone Standard 60°C. programma 9; Cotone Standard 40°C. Questa apparecchiatura è conforme alle seguenti Diret- tive Comunitarie: - 2004/108/CE (Compatibili- tà Elettromagnetica) - 2006/95/CE (Bassa Tensione) - 2012/19/EU28

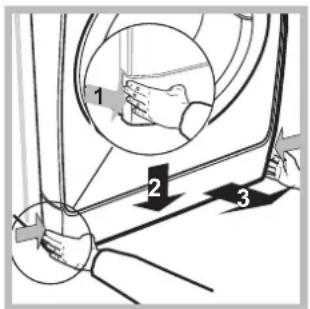

Manutenzione e cura Pulire la pompa La lavabiancheria è dotata di una pompa autopulente che non ha bisogno di manuten- zione. Può però succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore di essa. ! Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina. Per accedere alla precamera:

1. rimuovere il pan-

nello di copertura sul lato anteriore della macchina premendo verso il centro, quin- di spingere verso il basso da entrambe i lati ed estrarlo (vedi figure).

2. svitare il coperchio

ruotandolo in senso antiorario (vedi figura): è normale che fuorie- sca un po’ d’acqua;

3. pulire accuratamente l’interno;

4. riavvitare il coperchio;

5. rimontare il pannello assicurandosi, prima di

spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole. Controllare il tubo di alimentazio- ne dell’acqua Controllare il tubo di alimentazione almeno una volta all’anno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvise spaccature. ! Non utilizzare mai tubi già usati. Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell’acqua dopo ogni lavaggio. Si limita così l’usura dell’impianto idraulico della lavabiancheria e si elimina il pericolo di perdite.

• Staccare la spina della corrente quando si pulisce la lavabiancheria e durante i lavori di manutenzione. Pulire la lavabiancheria
• La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

• La lavabiancheria è dotata di un programma di “Auto Pulizia” delle parti interne che deve essere effettuato senza alcun tipo di carico nel cesto. Il detersivo (nella quantità pari al 10% di quella consigliata per capi poco sporchi) o additi- vi specifici per la pulizia della lavabiancheria, potranno essere utilizzati come coadiuvanti nel programma di lavaggio. Si consiglia di effettuare il programma di pulizia ogni 40 cicli di lavaggio. Per attivare il programma premere contempora- neamente i tasti A e B per 5 sec. (vedi figura). Il programma partirà automaticamente ed avrà una durata di circa 70 minuti. Per fermare il ciclo premere il tasto START/PAUSE. Pulire il cassetto dei detersivi Per estrarre il cassetto premere la leva (1) e tirarlo verso l’esterno (2) (vedi figura). Lavarlo sotto l’acqua corrente; questa pulizia va effettuata frequentemente. Curare oblò e cestello

• Lasciare sempre socchiuso l’oblò per evitare che si formino cattivi odori.

Precauzioni e consigli ! La lavabiancheria è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale

• Questo apparecchio è stato concepito esclusivamente per un uso di tipo domestico.

• Questo apparecchio può essere usato da bambini da 8 anni in su e da persone con capacità fisiche, sensoriali o mentali ridotte o con esperienza e conoscenze insufficienti se sono supervisionati o se hanno ricevu- to adeguata formazione in merito all’uso dell’apparecchio in modo sicuro e capendo i pericoli connessi. I bambini non devono giocare con l’apparecchio. Manutenzione e pulizia non devono essere effettuati dai bambini senza supervisione.

• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non aprire il cassetto dei detersivi mentre la macchina è in funzione.

• Non toccare l’acqua di scarico, che può raggiungere temperature elevate.

• Non forzare in nessun caso l’oblò: potrebbe danneg- giarsi il meccanismo di sicurezza che protegge da aperture accidentali.

• In caso di guasto, in nessun caso accedere ai mecca- nismi interni per tentare una riparazione.

• Controllare sempre che i bambini non si avvicinino alla macchina in funzione.

• Durante il lavaggio l’oblò tende a scaldarsi.

• Se dev’essere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la mac- china è molto pesante.

• Prima di introdurre la biancheria controlla che il cestello sia vuoto. Sistema bilanciamento del carico Prima di ogni centrifuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse ancora correttamente bilanciato la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la lavabiancheria effettua la distribuzione anzichè la centrifuga. Per favorire una migliore distribuzione del carico e il suo corretto bilanciamento si consiglia di mescolare capi grandi e piccoli. Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2012/19/EU sui rifiuti di apparecchia- ture elettriche ed elettroniche, prevede che gli elettrodo- mestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.30

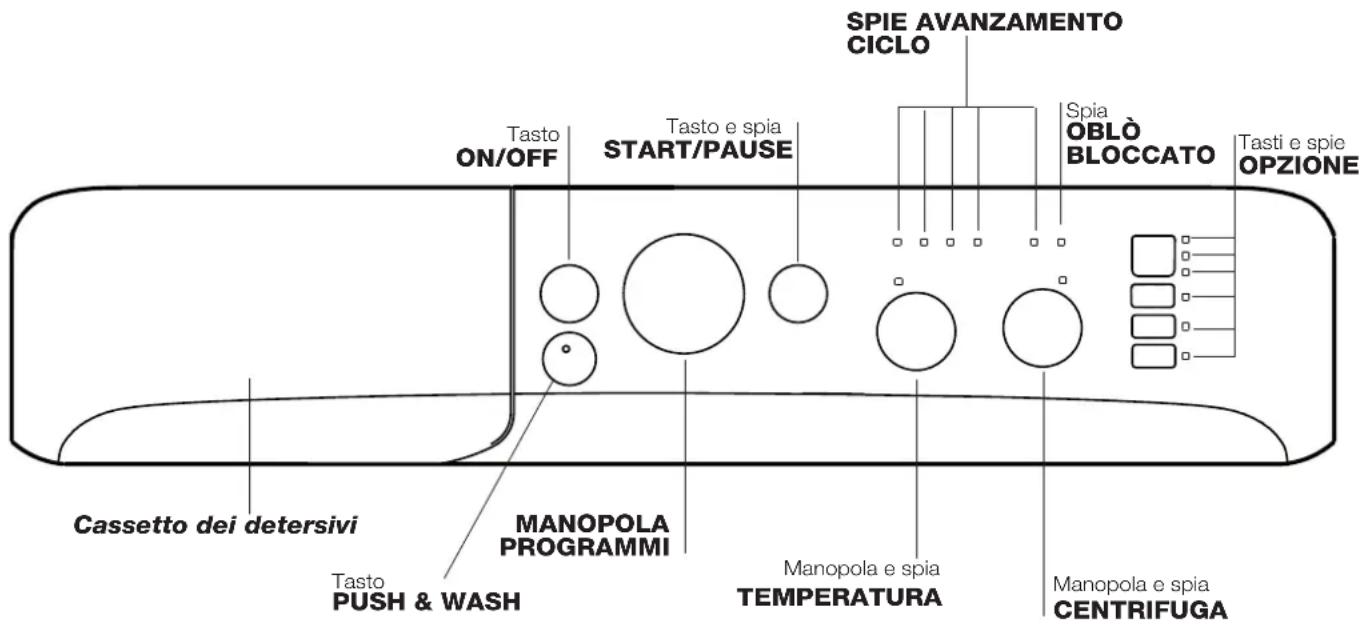

Pannello di controllo Descrizione della lavabiancheria e avviare un programma Cassetto dei detersivi: per caricare detersivi e additivi (vedi “Detersivi e biancheria”). Tasto ON/OFF: per accendere e spegnere la lavabiancheria. Tasto PUSH & WASH: (vedi “Programmi”). Manopola PROGRAMMI: per impostare i programmi. Du- rante il programma la manopola resterà ferma. Tasti e spie OPZIONI: per selezionare le opzioni disponibili. La spia relativa all’opzione selezionata rimarrà accesa. Manopola e spia TEMPERATURA: per impostare la tempe- ratura o il lavaggio a freddo (vedi “Personalizzazioni”). Manopola e spia CENTRIFUGA: per impostare la centrifu- ga o escluderla (vedi “Personalizzazioni”). SPIE AVANZAMENTO CICLO: per seguire lo stato di avanzamento del programma di lavaggio. La spia accesa indica la fase in corso. Spia OBLÒ BLOCCATO: per capire se l’oblò è apribile (vedi pagina a fianco). Tasto e spia START/PAUSE: per avviare i programmi o interromperli momentaneamente. N.B.: per mettere in pausa il lavaggio in corso, premere questo tasto, la spia relativa lampeggerà con colore ambra mentre quella della fase in corso sarà accesa fissa. Se la spia OBLÒ BLOCCATO sarà spenta, si potrà aprire l’oblò (attendere 3 minuti circa). Per far ripartire il lavaggio dal punto in cui è stato interrotto, premere nuovamente questo tasto. Modalità stand by Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospegnimento (stand by) che entra in funzione dopo circa 30 minuti nel caso di non utilizzo. Premere brevemente il tasto ON-OFF e attendere che la macchina si riattivi. Spia OBLÒ BLOCCATO MANOPOLA PROGRAMMI Cassetto dei detersivi Tasto ON/OFFTasto e spia START/PAUSE Tasti e spie OPZIONE Tasto PUSH & WASH SPIE AVANZAMENTO CICLO Manopola e spia TEMPERATURA Manopola e spia CENTRIFUGA31

Spia oblò bloccato La spia accesa indica che l’oblò è bloccato per impedire l’apertura; per aprire l’oblò è necessario che la spia sia spenta (attendere 3 minuti circa). Per aprire l’oblò mentre un ciclo è in corso premere il pulsante START/PAUSE; se la spia OBLÒ BLOCCATO è spenta sarà possibile aprire l’oblò. Spie Le spie forniscono informazioni importanti. Ecco che cosa dicono: Spie fase in corso Una volta selezionato e avviato il ciclo di lavaggio desi- derato, le spie si accenderanno progressivamente per indicarne lo stato di avanzamento. Tasti opzione e relative spie Selezionando un’opzione la spia relativa si illuminerà. Se l’opzione selezionata non è compatibile con il program- ma impostato la spia relativa lampeggerà e l’opzione non verrà attivata. Se l’opzione selezionata non è compatibile con un’al- tra precedentemente impostata, l’incompatibilità verrà segnalata con il lampeggio della spia ed un segnale acustico (3 beep) e verrà attivata solo la seconda, la spia dell’opzione attivata si illuminerà. Avviare un programma Programmazione rapida

1. CARICARE LA BIANCHERIA.

Aprire la porta oblò. Caricare la biancheria facendo attenzione a non superare la quantità di carico indicata nella tabella programmi della pagina seguente.

2. DOSARE IL DETERSIVO.

Estrarre il cassetto e versare il detersivo nelle apposite vaschette come spiegato in “Detersivi e biancheria”.

3. CHIUDERE L’OBLO’.

4. Premere il tasto PUSH & WASH per avviare il

programma di lavaggio. Programmazione tradizionale

1. Accendere la lavabiancheria premendo il tasto

ON/OFF. Tutte le spie si accenderanno per qualche secondo, poi rimarranno accese le spie ralative alle impostazioni del programma selezionato e pulserà la spia START/PAUSE.

2. Caricare la biancheria e chiudere l’oblò.

3. Impostare con la manopola PROGRAMMI il programma

4. Impostare la temperatura di lavaggio (vedi “Personalizza-

5. Impostare la velocità di centrifuga (vedi “Personalizzazioni”).

6. Versare detersivo e additivi (vedi “Detersivi e biancheria”).

7. Selezionare le opzioni desiderate.

8. Avviare il programma premendo il tasto START/PAUSE e

la spia relativa rimarrà accesa fissa di colore verde. Per annullare il ciclo impostato mettere la macchina in pausa premendo il tasto START/PAUSE e scegliere un nuovo ciclo.

9. Al termine del programma si illuminerà la spia END. Quan-

do la spia OBLO’ BLOCCATO si spegnerà sarà possibile aprire l’oblò (attendere 3 minuti circa). Estrarre la biancheria e lasciare l’oblò socchiuso per far asciugare il cestello. Spegne- re la lavabiancheria premendo il tasto ON/OFF. Lavaggio Risciacquo Centrifuga Scarico Fine lavaggio END32

Programmi Tabella dei programmi Push & Wash Questa funzione permette di avviare un ciclo di lavaggio anche a macchina spenta senza dover preventivamente premere il tasto ON/OFF o, successivamente all’accensione della macchina, senza aver azionato nessun ulteriore tasto e/o manopola (diversamente il programma Push & Wash sarà disattivato). Per avviare il ciclo Push & Wash tenere premuto il pulsante per 2 secondi. La spia accesa indica che il ciclo è avviato. Il ciclo di lavaggio è ideale per capi in cotone e sintetici funzionando ad una temperatura di lavaggio di 30° e una velocità massima di centrifuga pari a 1200 giri al minuto. Carico max. 4 kg. (Durata ciclo 50’). Come funziona?

1. Caricare la biancheria (capi in cotone e/o sintetici) e chiudere l’oblò.

2. Versare detersivo e additivi.

3. Avviare il programma tenendo premuto per 2 secondi il tasto Push & Wash. La spia relativa si illuminerà di colore verde e l’oblò si bloccherà (simbolo oblò bloccato acceso). N.B.: L’avvio del lavaggio attraverso il tasto Push & Wash attiva un ciclo automatico consigliato per cotone e sintetici non personalizzabile. Tale programma non permette la possibilità di impostare ulteriori opzioni. Per aprire la porta mentre il ciclo automatico è in corso premere il tasto START/PAUSE; se il simbolo oblò bloccato è spento sarà possibile aprire l’oblò. Premere nuovamente il tasto START/PAUSE per far ripartire il programma dal punto in cui era stato interrotto.

4. Al termine del programma si illuminerà la spia END.

ProgrammiDescrizione del ProgrammaTemp. max. (°C) Velocità max. (giri al minuto)DetersiviCarico max. (Kg) Umidità residua %Consumo energia kWh Acqua totale ltDurata cicloPrelavag- gio LavaggioAmmorbi-denteCandeg- gio Speciali Sport30° 600

Lana: per lana, cachemire, ecc.. 40° 800

Cotone Standard 60° (1): bianchi e colorati resistenti molto sporchi. 60° (Max. 90°)

Sintetici: colori resistenti molto sporchi. 60° 800

Sintetici (3): colori delicati poco sporchi. 40° 800

Cotone Standard 20°: bianchi poco sporchi e colori delicati. 20° 1200

8 - - - 60’ParzialiRisciacquo - 1200

• Selezionando il programma ed escludendo la centrifuga la macchina effettuerà solo lo scarico. La durata del ciclo indicata sul display o sul libretto è una stima calcolata in base a condizioni standard. Il tempo effettivo può variare in base a numerosi fattori quali tem- peratura e pressione dell’acqua in ingresso, temperatura ambiente, quantità di detersivo, quantità e tipo di carico, bilanciamento del carico, opzioni aggiuntive selezionate.

1) Programma di controllo secondo la direttiva 1061/2010: impostare il programma 8 con una temperaura di 60°C.

Questo ciclo è adatto per pulire un carico di cotone normalmente sporco ed è il più efficiente in termini di consumo combinato di energia e di acqua, da usare su capi lavabili a 60 °C. La temperatura effettiva di lavaggio può differire da quella indicata.2) Programma di controllo secondo la direttiva 1061/2010: impostare il programma 9 con una temperaura di 40°C. Questo ciclo è adatto per pulire un carico di cotone normalmente sporco ed è il più efficiente in termini di consumo combinato di energia e di acqua, da usare su capi lavabili a 40 °C. La temperatura effettiva di lavaggio può differire da quella indicata.Per tutti Test Institutes:2) Programma cotone lungo: impostare il programma 9 con una temperatura di 40°C.3) Programma sintetico lungo: impostare il programma 10 con una temperatura di 40°C.33

Personalizzazioni Impostare la temperatura Ruotando la manopola TEMPERATURA si imposta la temperatura di lavaggio (vedi Tabella programmi). La temperatura si può ridurre sino al lavaggio a freddo . N.B.: se il valore impostato è compatibile con il programma selezionato, la spia della manopola sarà accesa fissa, altrimenti lampeggerà e si avrà un segnale acustico (3 beep) La macchina impedirà automaticamente di impostare una temperatura maggiore a quella massima prevista per ogni programma. ! Eccezione: selezionando il programma

la temperatura può essere portata sino a 90°. Impostare la centrifuga Ruotando la manopola CENTRIFUGA si imposta la velocità di centrifuga del programma selezionato. N.B.: se il valore impostato è compatibile con il programma selezionato, la spia della manopola sarà accesa fissa, altrimenti lampeggerà e si avrà un segnale acustico (3 beep) Le velocità massime previste per i programmi sono: Programmi Velocità massima Cotone 1200 giri al minuto Sintetici 800 giri al minuto Lana 800 giri al minuto La velocità di centrifuga può essere ridotta, oppure esclusa selezionando il simbolo . La macchina impedirà automaticamente di effettuare una centrifuga maggiore a quella massima prevista per ogni programma. Opzioni Le varie opzioni di lavaggio previste dalla lavabiancheria permettono di ottenere la pulizia e il bianco desiderati. Per attivare le opzioni:

1. premere il tasto relativo all’opzione desiderata;

2. l’accensione della spia relativa segnala che l’opzione è attiva.

Nota: Il lampeggio veloce della spia indica che l’opzione relativa non è selezionabile per il programma impostato. Rapidi Alla prima pressione si illumina l’icona 9’, alla seconda l’icona 30’ e alla terza l’icona 60’. Alla quarta pressione si illumina di nuovo l’icona 9’. ! Non è attivabile sui programmi 1-2-3-4-5-6-7-8-9-10-11-12-13- - . Avanzamento rapido Durante un programma di lavaggio, in presenza di determinate condizioni, la pressione di questo tasto permette di portare al termine il programma di lavaggio in soli 20’ in caso di necessità, eseguendo un breve risciacquo e una centrifuga massima di 800 giri o inferiore se ridotta manualmente durante la fase di personalizzazione del programma. In questo caso la qualità del lavaggio e del risciacquo saranno ridotte. A seguito della pressione del tasto si accende sia la relativa spia che la spia indicante la fase di risciacquo. Nel caso in cui la temperatura selezionata è maggiore uguale a 40° e/o il tasto viene premuto durante la fase iniziale del programma, la durata dell’opzione “Avanzamento rapido” è maggiore per consentire il corretto discioglimento del detersivo al fine di non danneggiare i tessuti. In questo caso lampeggerà la spia della fase di risciacquo e rimarrà fissa la spia del lavaggio fintanto che non si soddisfino le necessarie condizioni di attivazione. Nel caso in cui la durata residua del programma di lavaggio sia inferiore a 20’ minuti, l’opzione è disabilitata. ! Non è attivabile sui programmi 2-4-5-6-14- - . Stira facile Selezionando questa funzione, il lavaggio e la centrifuga saranno opportunamente modificati per ridurre la formazione di pieghe. Al temine del ciclo la lavabiancheria effettuerà delle lente rotazioni del cestello; la spia dell’opzione STIRA FACILE e quella di START/PAUSE lampeggeranno e la spia END rimarrà accesa fissa. Per terminare il ciclo si dovrà premere il tasto START/PAUSE o il tasto STIRA FACILE. ! Non è attivabile sui programmi 1-3-5-14- - . Extra Risciacquo Selezionando questa opzione si aumenta l’efficacia del risciacquo, e si assicura la massima rimozione del detersivo. E’ utile per pelli particolarmente sensibili. ! Non è attivabile sui programmi 2-4-14- .34

Detersivi e biancheria Cassetto dei detersivi Il buon risultato del lavaggio dipende anche dal corretto dosag-gio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavabiancheria e a inquinare l’ambiente.! Non usare detersivi per il lavaggio a mano, perché formano troppa schiuma.! Usare detersivi in polvere per capi in cotone bianchi e per il prelavaggio e per lavaggi con temperatura superiore a 60°C.! Seguire le indicazioni riportate sulla confezione di detersivo.Estrarre il cassetto dei detersivi e inserire il detersivo o l’additivo come segue.Scomparto 1: Detersivo per prelavaggio (in polvere)Prima di versare il detersivo verificare che non sia inserita la vaschetta aggiuntiva 4.Scomparto 2: Detersivo per lavaggio (in polvere o liquido)Nel caso di utilizzo di detersivo liquido si consiglia di utilizzare la paretina A in dotazione per un corretto dosaggio. Per l’uti-lizzo del detersivo in polvere riporre la paretina nella cavità B.Scomparto 3: Additivi (ammorbidente, ecc.)L’ammorbidente non deve superare il livello “max” indicato sul perno centrale. Vaschetta aggiuntiva 4: Candeggina Ciclo candeggio Inserire la vaschetta aggiuntiva 4, in dotazione, nello scompar-to 1. Nel dosare la candeggina non superare il livello “max” indicato sul perno centrale. Per effettuare il candeggio versare la candeggina nella vaschet-ta aggiuntiva 4 e impostare il programma . ! La candeggina tradizionale si usa per i tessuti resistenti bianchi, quella delicata per i tessuti colorati, i sintetici e per la lana. Preparare la biancheria

• Suddividere la biancheria secondo: - il tipo di tessuto / il simbolo sull’etichetta. - i colori: separare i capi colorati da quelli bianchi.• Vuotare le tasche e controllare i bottoni.• Non superare i valori indicati nella “Tabella dei Programmi” riferiti al peso della biancheria asciutta.Quanto pesa la biancheria? 1 lenzuolo 400-500 gr. 1 federa 150-200 gr. 1 tovaglia 400-500 gr. 1 accappatoio 900-1200 gr. 1 asciugamano 150-250 gr. Programmi particolari Sport (programma 1) è studiato per lavare tessuti per abbiglia-mento sportivo (tute, calzoncini, ecc.) poco sporchi; per ottenere i migliori risultati è consigliabile non superare il carico massimo indicato nella “Tabella dei programmi”. Si raccomanda di usare detersivo liquido, usare una dosa adatta a mezzo carico.Scuri: utilizzare il programma 2 per il lavaggio dei capi di colore scuro. Il programma è studiato per il mantenimento dei colori scuri nel tempo. Per risultati migliori si raccomanda l’utilizzo del detersivo liquido, preferibilmente per il lavaggio di capi scuri. Anti Odore: utilizzare il programma 3 per il lavaggio dei capi per rimuoverne i cattivi odori (ad es. fumo, sudore, fritto). Il programma è studiato per rimuovere i cattivi odori preservando le fibre dei tessuti. Si consiglia di lavare a 40° i capi sintetici o i carichi misti e a 60° i tessuti in cotone resistente. Delicati: utilizzare il programma 4 per il lavaggio dei capi molto delicati. Si raccomanda di rovesciare i capi prima del lavaggio. Per risultati migliori si raccomanda l’utilizzo del detersivo liquido per capi delicati.Lana: Il programma di lavaggio “Lana” di questa lavatrice è stato testato e approvato dalla Woolmark Company per il lavaggio di capi contenenti lana classificati come “lavabili a mano”, purché il lavaggio venga eseguito nel rispetto delle istruzioni riportate sull’etichetta dell’indumento e delle indicazioni fornite dal produttore di questa lavatrice. (M1127) Piumini: per lavare capi con imbottiture in piuma d’oca quali piumoni matrimoniali o singoli (non eccedenti i 3,5 kg. di peso), cuscini, giacche a vento utilizzare l’apposito programma 6. Si raccomanda di caricare i piumini nel cestello ripiegandone i lembi verso l’interno (vedi figure) e di non superare i ¾ di volume del cestello stesso.Per un lavaggio ottimale si raccomanda di utilizzare detersivo liquido da dosare nel cassetto detersivo. Colorati: utilizzare il programma 11 per il lavaggio dei capi di colore chiaro. Il programma è studiato per il mantenimento della vivacità dei colori nel tempo. Cotone Standard 20° (programma 12) ideale per carichi in cotone sporchi. Le buone performance anche a freddo, comparabili con un lavaggio a 40°, sono garantite da un’azione meccanica che lavora con variazione di velocità a picchi ripetuti e ravvicinati. Eco Sintetici (programma 13) ideale per carichi misti (cotone e sintetici) mediamente sporchi. Le buone performance di lavaggio anche a freddo sono garantite da un’azione meccanica che lavora con variazione di velocità su intervalli medi e determinati. Rapidi (programma 14) permette di gestire la durata del trattamento dei capi da 9’ a 60’. Premendo il tasto “Rapidi” corrispondente è possibile variare la durata del ciclo tra 9’ (refresh), 30’ (lavaggio), 60’ (lavaggio). Il ciclo 9’ permette di rinfrescare i capi utilizzando solo l’ammorbidente, si raccomanda di non inserire nella macchina il detersivo. Il ciclo 30’ è studiato per lavare capi leggermente sporchi a 30° (esclusi lana e seta) con un carico massimo di 3 kg in poco tempo: dura solo 30 minuti e fa così risparmiare energia e tempo. Il ciclo 60’ è studiato per lavare a 60° in un ora capi in cotone resistente con un grado di sporco medio garantendo una buona performance di lavaggio, Per capi in sintetico o misti si consiglia di abbassare la temperatura a 40°.

Può accadere che la lavabiancheria non funzioni. Prima di telefonare all’Assistenza (vedi “Assistenza”), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. Anomalie e rimedi Anomalie: La lavabiancheria non si accende. Il ciclo di lavaggio non inizia. La lavabiancheria non carica acqua (lampeggia velocemente la spia della prima fase di lavaggio). La lavabiancheria carica e scarica acqua di continuo. La lavabiancheria non scarica o non centrifuga. La lavabiancheria vibra molto durante la centrifuga. La lavabiancheria perde acqua. Le spie delle “opzioni” e la spia di “START/PAUSE” lampeggiano e una delle spie della “fase in corso” e di “oblò bloccato” si accendono fisse. Si forma troppa schiuma. Non si attiva il Push & Wash. Il programma dura molto meno del previsto. Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto.

• In casa non c’è corrente.

• L’oblò non è ben chiuso.

• Il tasto ON/OFF non è stato premuto.

• Il tasto START/PAUSE non è stato premuto.

• Il rubinetto dell’acqua non è aperto.

• Il tubo di alimentazione dell’acqua non è collegato al rubinetto.

• Il rubinetto dell’acqua non è aperto.

• In casa manca l’acqua.

• Non c’è sufficiente pressione.

• Il tasto START/PAUSE non è stato premuto.

• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi “Installazione”).

• L’estremità del tubo di scarico è immersa nell’acqua (vedi “Installazione”).

• Lo scarico a muro non ha lo sfiato d’aria. Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dell’ac- qua, spegnere la lavabiancheria e chiamare l’Assistenza. Se l’abitazione si trova agli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonag- gio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare l’inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

• Il programma non prevede lo scarico: con alcuni programmi occorre avviarlo manualmente.

• È attiva la funzione : per completare il programma premere il tasto START/PAUSE (“Personalizzazioni”).

• Il tubo di scarico è piegato (vedi “Installazione”).

• La conduttura di scarico è ostruita.

• Il cestello, al momento dell’installazione, non è stato sbloccato correttamente (vedi “Installazione”).

• La lavabiancheria non è in piano (vedi “Installazione”).

• La lavabiancheria è stretta tra mobili e muro (vedi “Installazione”).

• Il tubo di alimentazione dell’acqua non è ben avvitato (vedi “Installazione”).

• Il cassetto dei detersivi è intasato (per pulirlo vedi “Manutenzione e cura”).

• Il tubo di scarico non è fissato bene (vedi “Installazione”).

• Spegnere la macchina e togliere la spina dalla presa, attendere circa 1 minu- to quindi riaccenderla. Se l’anomalia persiste, chiamare l’Assistenza.

• Il detersivo non è specifico per lavabiancheria (deve esserci la dicitura “per lavatrice”, “a mano e in lavatrice”, o simili).

• Il dosaggio è stato eccessivo.

• Dopo l’accensione della macchina è stato azionato un comando differente dal Push & Wash. Spegnere la macchina e premere il pulsante Push & Wash.

• E’ stato attivata la funzione “Avanzamento rapido”.36

Assistenza Prima di contattare l’Assistenza:

• Verificare se l’anomalia può essere risolta da soli (vedi “Anomalie e rimedi”).
• Riavviare il programma per controllare se l’inconveniente è stato ovviato;• In caso negativo, contattare il Numero Unico 199.199.199*. ! Non ricorrere mai a tecnici non autorizzati. Comunicare:• il tipo di anomalia;• il modello della macchina (Mod.);• il numero di serie (S/N). Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria e nella parte anteriore aprendo l’oblò. Assistenza Attiva 7 giorni su 7

In caso di necessità d’intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vi- cino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere sogget- te a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito http://www.indesit.com/indesit/ES
