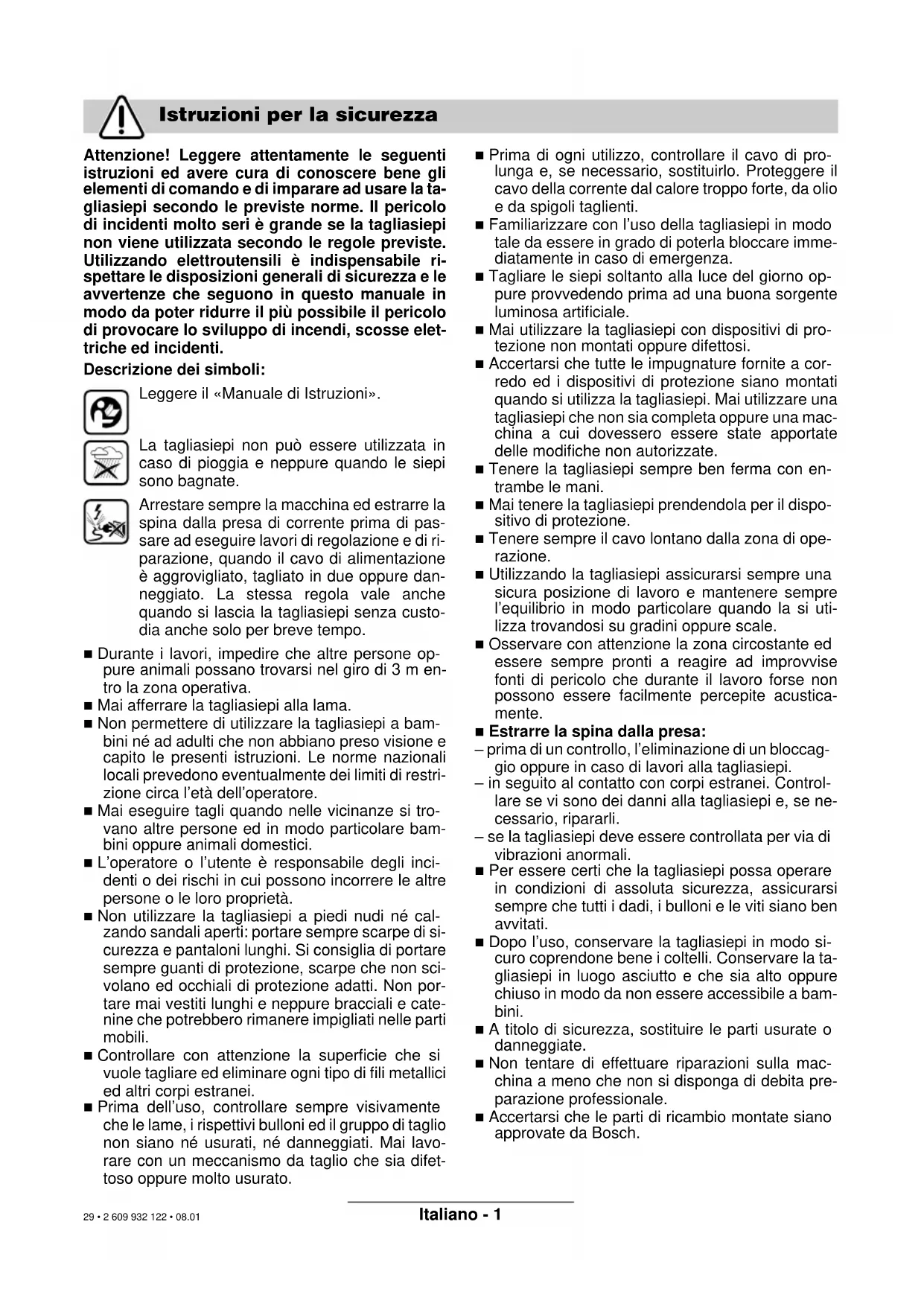

é inferior a 96 dB (A) AHS 40/48/55/60/65, 98 dB (A) AHS 6000/7000. Processo de avaliação da conformidade conforme anexo V. Leinfelden, 01.08.2001. Dr. Gerhard Felten Dr. Eckerhard Strötgen Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Reservado o direito a modificações Garantia Protecção do meio-ambiente Serviço Declaração de conformidade 28 • 2 609 932 122 • 08.01Italiano - 1 Attenzione! Leggere attentamente le seguenti istruzioni ed avere cura di conoscere bene gli elementi di comando e di imparare ad usare la ta- gliasiepi secondo le previste norme. Il pericolo di incidenti molto seri è grande se la tagliasiepi non viene utilizzata secondo le regole previste. Utilizzando elettroutensili è indispensabile ri- spettare le disposizioni generali di sicurezza e le avvertenze che seguono in questo manuale in modo da poter ridurre il più possibile il pericolo di provocare lo sviluppo di incendi, scosse elet- triche ed incidenti. Descrizione dei simboli: Leggere il «Manuale di Istruzioni». La tagliasiepi non può essere utilizzata in caso di pioggia e neppure quando le siepi sono bagnate. Arrestare sempre la macchina ed estrarre la spina dalla presa di corrente prima di pas- sare ad eseguire lavori di regolazione e di ri- parazione, quando il cavo di alimentazione è aggrovigliato, tagliato in due oppure dan- neggiato. La stessa regola vale anche quando si lascia la tagliasiepi senza custo- dia anche solo per breve tempo. ■ Durante i lavori, impedire che altre persone op- pure animali possano trovarsi nel giro di 3 m en- tro la zona operativa. ■ Mai afferrare la tagliasiepi alla lama. ■ Non permettere di utilizzare la tagliasiepi a bam- bini né ad adulti che non abbiano preso visione e capito le presenti istruzioni. Le norme nazionali locali prevedono eventualmente dei limiti di restri- zione circa l’età dell’operatore. ■ Mai eseguire tagli quando nelle vicinanze si tro- vano altre persone ed in modo particolare bam- bini oppure animali domestici. ■ L’operatore o l’utente è responsabile degli inci- denti o dei rischi in cui possono incorrere le altre persone o le loro proprietà. ■ Non utilizzare la tagliasiepi a piedi nudi né cal- zando sandali aperti: portare sempre scarpe di si- curezza e pantaloni lunghi. Si consiglia di portare sempre guanti di protezione, scarpe che non sci- volano ed occhiali di protezione adatti. Non por- tare mai vestiti lunghi e neppure bracciali e cate- nine che potrebbero rimanere impigliati nelle parti mobili. ■ Controllare con attenzione la superficie che si vuole tagliare ed eliminare ogni tipo di fili metallici ed altri corpi estranei. ■ Prima dell’uso, controllare sempre visivamente che le lame, i rispettivi bulloni ed il gruppo di taglio non siano né usurati, né danneggiati. Mai lavo- rare con un meccanismo da taglio che sia difet- toso oppure molto usurato. ■ Prima di ogni utilizzo, controllare il cavo di pro- lunga e, se necessario, sostituirlo. Proteggere il cavo della corrente dal calore troppo forte, da olio e da spigoli taglienti. ■ Familiarizzare con l’uso della tagliasiepi in modo tale da essere in grado di poterla bloccare imme- diatamente in caso di emergenza. ■ Tagliare le siepi soltanto alla luce del giorno op- pure provvedendo prima ad una buona sorgente luminosa artificiale. ■ Mai utilizzare la tagliasiepi con dispositivi di pro- tezione non montati oppure difettosi. ■ Accertarsi che tutte le impugnature fornite a cor- redo ed i dispositivi di protezione siano montati quando si utilizza la tagliasiepi. Mai utilizzare una tagliasiepi che non sia completa oppure una mac- china a cui dovessero essere state apportate delle modifiche non autorizzate. ■ Tenere la tagliasiepi sempre ben ferma con en- trambe le mani. ■ Mai tenere la tagliasiepi prendendola per il dispo- sitivo di protezione. ■ Tenere sempre il cavo lontano dalla zona di ope- razione. ■ Utilizzando la tagliasiepi assicurarsi sempre una sicura posizione di lavoro e mantenere sempre l’equilibrio in modo particolare quando la si uti- lizza trovandosi su gradini oppure scale. ■ Osservare con attenzione la zona circostante ed essere sempre pronti a reagire ad improvvise fonti di pericolo che durante il lavoro forse non possono essere facilmente percepite acustica- mente. ■ Estrarre la spina dalla presa: – prima di un controllo, l’eliminazione di un bloccag- gio oppure in caso di lavori alla tagliasiepi. – in seguito al contatto con corpi estranei. Control- lare se vi sono dei danni alla tagliasiepi e, se ne- cessario, ripararli. – se la tagliasiepi deve essere controllata per via di vibrazioni anormali. ■ Per essere certi che la tagliasiepi possa operare in condizioni di assoluta sicurezza, assicurarsi sempre che tutti i dadi, i bulloni e le viti siano ben avvitati. ■ Dopo l’uso, conservare la tagliasiepi in modo si- curo coprendone bene i coltelli. Conservare la ta- gliasiepi in luogo asciutto e che sia alto oppure chiuso in modo da non essere accessibile a bam- bini. ■ A titolo di sicurezza, sostituire le parti usurate o danneggiate. ■ Non tentare di effettuare riparazioni sulla mac- china a meno che non si disponga di debita pre- parazione professionale. ■ Accertarsi che le parti di ricambio montate siano approvate da Bosch. Istruzioni per la sicurezza 29 • 2 609 932 122 • 08.01Italiano - 2 Tagliasiepi AHS 40 - 24 AHS 48 - 24 AHS 55 - 24S AHS 60 - 24S Codice di ordinazione 0 600 845 0.. 0 600 845 1.. 0 600 845 2.. 0 600 845 4.. Potenza assorbita nominale 500 W 500 W 550 W 550 W Numero di corse a vuoto 1400 min

Distanza delle lame da taglio 24 mm 24 mm 24 mm 24 mm Lunghezza di taglio 400 mm 480 mm 550 mm 600 mm Peso 3,95 kg 4,05 kg 4,1 kg 4,2 kg Classe protezione / II / II / II / II Tagliasiepi AHS 65 - 24S AHS 6000 PRO AHS 7000 PRO Codice di ordinazione 0 600 845 5.. 0 600 846 0.. 0 600 846 1.. Potenza assorbita nominale 550 W 650 W 650 W Numero di corse a vuoto 1400 min

Distanza delle lame da taglio 24 mm 34 mm 34 mm Lunghezza di taglio 650 mm 600 mm 700 mm Peso 4,25 kg 4,1 kg 4,2 kg Classe protezione / II / II / II La tagliasiepi è prevista per tagliare e tosare siepi e cespugli del Vostro giardino. Il presente manuale fornisce le istruzioni per un cor- retto assemblaggio ed un utilizzo sicuro del Vostro tagliasiepi. Leggere attentamente le presenti istru- zioni. Estrarre con attenzione dall’imballaggio tutti i com- ponenti della macchina e controllare che la lista sia completa: – Tagliasiepi – Protezione lama – Manuale di istruzioni/Lista pezzi di ricambio In caso che un qualsiasi elemento dovesse mancare oppure dovesse essere danneggiato, mettersi in contatto con il ri- venditore presso il quale avete acquistato il tosaerba. 1 Lama 2 Protezione mano per impugnatura anteriore 3 Impugnatura anteriore con leva di comando 4 Feritoie di ventilazione 5 Impugnatura posteriore con interruttore avvio/arresto 6 Spina di rete** 7 Protezione lama **Varia secondo il Paese Gli accessori illustrati o descritti nelle istruzioni per l’uso non sono sempre compresi nella fornitura! Dati tecnici Uso conforme alle norme Introduzione Volume di fornitura Elementi della macchina Per la Vostra sicurezza

ALIMENTAZIONE DELLA CORRENTE PRIMA

ZIONE! MAI TOCCARE LE LAME IN MOVI- MENTO. 30 • 2 609 932 122 • 08.01Italiano - 3 Sicurezza elettrica La Vostra macchina presenta un doppio isolamento di sicurezza e non richiede la messa a terra. La ten- sione operativa è di 230 V CA, 50 Hz. Utilizzare solo una prolunga omologata. Per maggiori dettagli, met- tersi in contatto con l’incaricato dell’assistenza. È permesso utilizzare soltanto cavi di prolunga del tipo H05VV-F oppure H05RN-F. Per una maggiore sicurezza, si consiglia di usare un dispositivo di protezione dalla corrente residua (RCD) con una corrente di apertura non superiore ai 30 mA. Controllare sempre tale dispositivo ogni volta che si usa il tosaerba. Indicazione per prodotti che non vengono venduti in GB: ATTENZIONE: Per la Vostra sicurezza è ne- cessario che la spina 6 applicata alla macchina sia collegata al cavo di prolunga 8 come rappresentato nella figura. Il raccordo del cavo di prolunga deve essere protetto contro gli spruzzi dell’acqua, deve essere di gomma oppure essere coperto da gomma. Il cavo di prolunga deve essere usato con un dispo- sitivo di scarico della trazione. Il cavo di collegamento deve essere controllato re- golarmente e può essere utilizzato soltanto quando è in perfetto stato. Un cavo di collegamento danneggiato può essere ri- parato esclusivamente presso uno dei centri autoriz- zati per il Servizio Tecnico Bosch. Avviare: Premere l’interruttore avvio/arresto all’impugnatura posteriore 5 e tenerlo premuto. Premere la leva di comando 3. Arrestare: Rilasciare la leva di comando 3 e l’interruttore av- vio/arresto 5. Afferrare la tagliasiepi con entrambe le mani e tenerla sempre ad una distanza suf- ficiente dal proprio corpo. Stare sempre attenti a prendere una sicura posizione di lavoro. Tenere il cavo di prolunga sulla propria spalla verso l’indietro ed accertarsi che durante l’operazione di taglio resta sempre dietro. Mai poggiare il cavo sulla siepe perché potrebbe facilmente essere preso dai coltelli. È possibile tagliare rami che arrivano ad un diametro massimo di 24 mm. Per cominciare a tagliare i ra- moscelli con i coltelli della lama, avanzare con la tagliasiepi uniformemente in avanti sulla linea di ta- glio. La lama a doppio taglio permette di tagliare in ambedue le direzioni oppure mediante moto pendo- lare da una parte all’altra. Tagliare prima i lati della siepe e poi il bordo supe- riore. Per riuscire ad avere lati piani, raccomandiamo di ta- gliare seguendo la direzione della vegetazione par- tendo dal basso e proseguendo verso l’alto. Ta- gliando dall’alto verso il basso, i ramoscelli più sottili si spostano verso l’esterno provocando in questo modo parti più sottili oppure buchi. Per poter infine tagliare uniformemente il bordo su- periore, tendere su tutta la lunghezza della siepe un’apposita corda regolata all’altezza che si ritiene necessaria. Fare sempre attenzione a non tagliare oggetti come per esempio fili metallici perché questi potrebbero danneggiare le lame oppure il motore della mac- china. Periodi in cui si taglia: – Il periodo migliore per tagliare le siepi di latifoglie è in giugno ed in ottobre. – Le siepi di conifera si tagliano in aprile ed in ago- sto. – Siepi di conifera ed altri tipi di siepi a crescita ve- loce si tagliano a partire da maggio ogni 6 setti- mane circa. – Le siepi dovrebbero essere tagliate in una forma che corrisponde a quella rappresentata nella fi- gura. Prima di eseguire ogni intervento di manu- tenzione, estrarre la spina di rete. Nota: Per garantire un funzionamento durevole ed affidabile, eseguire regolarmente le seguenti opera- zioni di manutenzione. Controllare regolarmente se la tagliasiepi abbia dei difetti visibili come per esempio potrebbe essere una lama libera, sbalzata fuori della guida oppure anche danneggiata, fissaggi liberi e usurati oppure compo- nenti danneggiati. Controllare se i coperchi ed i dispositivi di protezione sono intatti e se sono stati montati correttamente. Riparazioni necessarie oppure lavori di manuten- zione devono essere eseguiti prima di cominciare ad usare la tagliasiepi. Se nonostante gli accurati procedimenti di produ- zione e di controllo la tagliasiepi dovesse guastarsi, la riparazione va fatta effettuare da un punto di assi- stenza autorizzato per gli elettroutensili Bosch. Comunicare sempre il codice di ordinazione a 10 cifre dell’elettroutensile in caso di richieste o di ordinazione di pezzi di ricambio! Avvio e Arresto Lavorare con la tagliasiepi

B C D Cura e manutenzione 31 • 2 609 932 122 • 08.01Italiano - 4 Prima di eseguire ogni intervento di manu- tenzione, estrarre la spina di rete. Maneggiando oppure eseguendo dei lavori di pulizia sulla lama di taglio, portare sempre guanti di prote- zione. Dopo ogni utilizzo, pulire le lame da taglio e spruz- zarle utilizzando un apposito olio di protezione. Nel corso di operazioni di lavoro di durata maggiore, rac- comandiamo di lubrificare la lama da taglio ad inter- valli regolari utilizzando apposito olio di protezione. Controllare a vista lo stato generale della lama da ta- glio. Controllare se le viti nella lama 1 sono ben fisse. Accertarsi che la protezione lama 7 sia stata appli- cata sulla lama da taglio. Pulire la carcassa esterna della tagliasiepi utiliz- zando una spazzola morbida ed uno straccio. Non è permesso utilizzare né acqua, né solventi, né pro- dotti di lucidatura. Eliminare ogni tipo di sporcizia e pulire in modo particolare le feritoie di ventilazione 4 del motore. Conservare la tagliasiepi in un posto sicuro che sia asciutto e che non sia accessibile a bambini. Non poggiarvi mai altri oggetti sopra. Protezione lama AHS 40 - 24

Spray lubrificante ........................................ 1 609 200 399 Pezza di raccolta........................................ F 016 800 055 La tabella seguente indica i controlli da effettuare e le azioni da intraprendere se il tosaerba non funziona correttamente. Qualora non si riuscisse ad identificare o a risolvere il problema, rivolgersi al rivenditore. Avvertenza - spegnere il tosaerba e staccare la spina dalla presa di alimentazione prima di iniziare con la ricerca della causa del guasto. Cura e manutenzione della lama da taglio Pulizia/Immagazzinaggio Accessorio opzionale Individuazione dei guasti e rimedi Problema Possibili cause Rimedi La tagliasiepi non funziona Manca l’alimentazione della corrente Presa difettosa Cavo della corrente danneggiato Valvola di sicurezza difettosa Controllare l’alimentazione della corrente Provare altre sorgenti di corrente e, se necessario, cambiare Controllare il cavo di alimentazione e, se necessario, sostituirlo Sostituire la valvola La tagliasiepi lavora con interruzioni Cavo della corrente danneggiato Contatto interno labile Gli interruttori avvio/arresto sono difettosi Controllare il cavo di alimentazione e, se necessario, sostituirlo Rivolgersi ad un’officina specializzata Bosch Rivolgersi ad un’officina specializzata Bosch Il motore è in moto, le lame da taglio restano ferme Errore interno Rivolgersi ad un’officina specializzata Bosch Le lame diventano troppo calde Lame smussate La lama ha delle tacche Troppo attrito per via della mancanza di lubrificazione Far affilare le lame Far controllare le lame Spruzzare utilizzando olio lubrificante 32 • 2 609 932 122 • 08.01Italiano - 5 Per gli apparecchi Bosch forniamo garanzia con- forme alle disposizioni di legge/specifiche nazionali (certificazione a mezzo fattura o bolla di consegna). Guasti derivanti da usura naturale, sovraccarico op- pure uso improprio dell’apparecchio sono esclusi dalla garanzia. La garanzia è subordinata alla compilazione com- pleta di questo certificato. Modello: ......................................................................................... Data di acquisto: ........................................................................ Rivenditore (Timbro e firma): Si accettano reclami solo se l’apparecchio viene in- viato, non smontato, al fornitore oppure a una offi- cina del Servizio Assistenza Clienti Bosch per uten- sili elettrici. Questo tosaerba minimizza l’impatto sull’ambiente perché funziona a bassi livelli di rumorosità. Questo tosaerba è stato costruito te- nendo in considerazione i fattori di tu- tela dell’ambiente. Recupero di materie prime, piutto- sto che smaltimento di rifiuti. Ai fini di un riciclaggio ecologico, la macchina, le parti di ricambio ed il materiale d’imballaggio devono es- sere smaltiti separatamente. Queste istruzioni sono stampate su carta riciclata sbiancata senza cloro. I componenti in plastica sono contras- segnati per il riciclaggio selezionato. www.bosch-pt.com Italia Robert Bosch S.p.A. Via Giovanni da Udine 15 I-20156 Milano ✆ .......................................................... +39 02 / 3 69 66 63 Fax .......................................................... +39 02 / 3 69 66 62 ✆ Filo diretto con Bosch: .......... +39 02 / 3 69 63 14 www.Bosch.it Svizzera Robert Bosch AG Servizio Elettroutensili Industriestrasse 31 CH-8112 Otelfingen ✆ Servizio...................................... +41 (0)1 / 8 47 16 16 ✆ Consulente per la clientela: Numero verde .................................... 0 800 55 11 55 Valori misurati conformemente alla norma CE 2000/14 (1,60 m altezza, 1 m distanza) e EN 25 349. La misurazione A del livello di pressione acustica dell’utensile è di solito di: Livello di rumorosità 82 dB (A) AHS 40/48/55/60/65, 84 dB (A) AHS 6000/7000. Potenza della rumorosità 93 dB (A) AHS 40/48/55/60/65, 95 dB (A) AHS 6000/7000. Le vibrazioni sull’elemento mano-braccio di solito sono inferiori a 2,5 m/s

Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 774, EN 50 144 in base alle prescrizioni delle direttive CEE 89/336, CE 98/37, CE 2000/14. CE 2000/14: Il livello della potenza sonora L
