BEDIENUNGSANLEITUNG AHS 4824 BOSCH

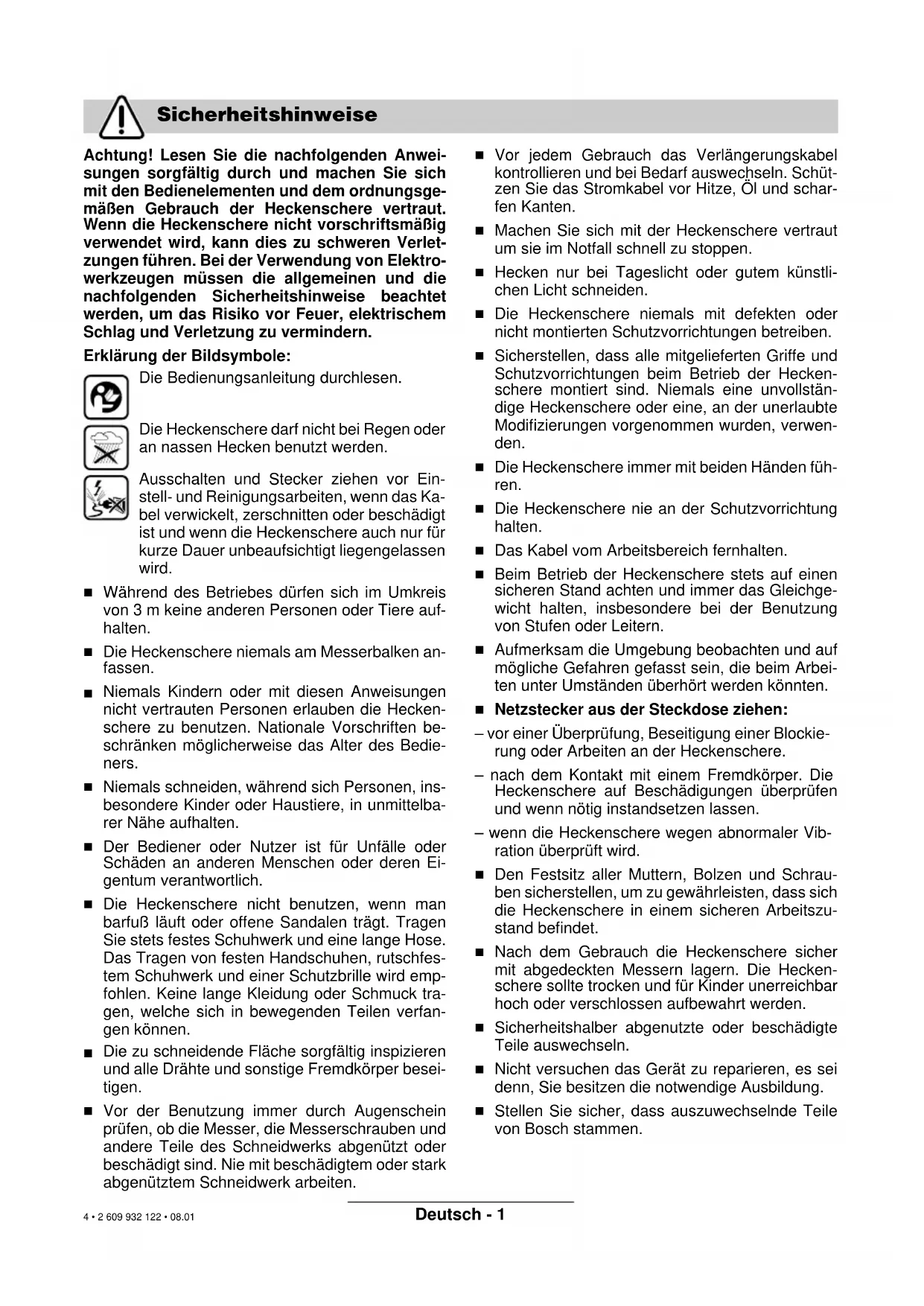

6 8Deutsch - 1 Achtung! Lesen Sie die nachfolgenden Anwei- sungen sorgfältig durch und machen Sie sich mit den Bedienelementen und dem ordnungsge- mäßen Gebrauch der Heckenschere vertraut. Wenn die Heckenschere nicht vorschriftsmäßig verwendet wird, kann dies zu schweren Verlet- zungen führen. Bei der Verwendung von Elektro- werkzeugen müssen die allgemeinen und die nachfolgenden Sicherheitshinweise beachtet werden, um das Risiko vor Feuer, elektrischem Schlag und Verletzung zu vermindern. Erklärung der Bildsymbole: Die Bedienungsanleitung durchlesen. Die Heckenschere darf nicht bei Regen oder an nassen Hecken benutzt werden. Ausschalten und Stecker ziehen vor Ein- stell- und Reinigungsarbeiten, wenn das Ka- bel verwickelt, zerschnitten oder beschädigt ist und wenn die Heckenschere auch nur für kurze Dauer unbeaufsichtigt liegengelassen wird.

Während des Betriebes dürfen sich im Umkreis von 3 m keine anderen Personen oder Tiere auf- halten.

Die Heckenschere niemals am Messerbalken an- fassen.

Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben die Hecken- schere zu benutzen. Nationale Vorschriften be- schränken möglicherweise das Alter des Bedie- ners.

Niemals schneiden, während sich Personen, ins- besondere Kinder oder Haustiere, in unmittelba- rer Nähe aufhalten.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Ei- gentum verantwortlich.

Die Heckenschere nicht benutzen, wenn man barfuß läuft oder offene Sandalen trägt. Tragen Sie stets festes Schuhwerk und eine lange Hose. Das Tragen von festen Handschuhen, rutschfes- tem Schuhwerk und einer Schutzbrille wird emp- fohlen. Keine lange Kleidung oder Schmuck tra- gen, welche sich in bewegenden Teilen verfan- gen können.

Die zu schneidende Fläche sorgfältig inspizieren und alle Drähte und sonstige Fremdkörper besei- tigen.

Vor der Benutzung immer durch Augenschein prüfen, ob die Messer, die Messerschrauben und andere Teile des Schneidwerks abgenützt oder beschädigt sind. Nie mit beschädigtem oder stark abgenütztem Schneidwerk arbeiten.

Vor jedem Gebrauch das Verlängerungskabel kontrollieren und bei Bedarf auswechseln. Schüt- zen Sie das Stromkabel vor Hitze, Öl und schar- fen Kanten.

Machen Sie sich mit der Heckenschere vertraut um sie im Notfall schnell zu stoppen.

Hecken nur bei Tageslicht oder gutem künstli- chen Licht schneiden.

Die Heckenschere niemals mit defekten oder nicht montierten Schutzvorrichtungen betreiben.

Sicherstellen, dass alle mitgelieferten Griffe und Schutzvorrichtungen beim Betrieb der Hecken- schere montiert sind. Niemals eine unvollstän- dige Heckenschere oder eine, an der unerlaubte Modifizierungen vorgenommen wurden, verwen- den.

Die Heckenschere immer mit beiden Händen füh- ren.

Die Heckenschere nie an der Schutzvorrichtung halten.

Das Kabel vom Arbeitsbereich fernhalten.

Beim Betrieb der Heckenschere stets auf einen sicheren Stand achten und immer das Gleichge- wicht halten, insbesondere bei der Benutzung von Stufen oder Leitern.

Aufmerksam die Umgebung beobachten und auf mögliche Gefahren gefasst sein, die beim Arbei- ten unter Umständen überhört werden könnten.

Netzstecker aus der Steckdose ziehen: – vor einer Überprüfung, Beseitigung einer Blockie- rung oder Arbeiten an der Heckenschere. – nach dem Kontakt mit einem Fremdkörper. Die Heckenschere auf Beschädigungen überprüfen und wenn nötig instandsetzen lassen. – wenn die Heckenschere wegen abnormaler Vib- ration überprüft wird.

Den Festsitz aller Muttern, Bolzen und Schrau- ben sicherstellen, um zu gewährleisten, dass sich die Heckenschere in einem sicheren Arbeitszu- stand befindet.

Nach dem Gebrauch die Heckenschere sicher mit abgedeckten Messern lagern. Die Hecken- schere sollte trocken und für Kinder unerreichbar hoch oder verschlossen aufbewahrt werden.

Sicherheitshalber abgenutzte oder beschädigte Teile auswechseln.

Nicht versuchen das Gerät zu reparieren, es sei denn, Sie besitzen die notwendige Ausbildung.

Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen. Sicherheitshinweise 4 • 2 609 932 122 • 08.01Deutsch - 2 Heckenschere AHS 40 - 24 AHS 48 - 24 AHS 55 - 24S AHS 60 - 24S Bestellnummer 0 600 845 0.. 0 600 845 1.. 0 600 845 2.. 0 600 845 4.. Leistungsaufnahme 500 W 500 W 550 W 550 W Leerlaufhubzahl 1400 min

Messerabstand 24 mm 24 mm 24 mm 24 mm Schnittlänge 400 mm 480 mm 550 mm 600 mm Gewicht 3,95 kg 4,05 kg 4,1 kg 4,2 kg Schutzklasse / II / II / II / II Heckenschere AHS 65 - 24S AHS 6000 PRO AHS 7000 PRO Bestellnummer 0 600 845 5.. 0 600 846 0.. 0 600 846 1.. Leistungsaufnahme 550 W 650 W 650 W Leerlaufhubzahl 1400 min

Messerabstand 24 mm 34 mm 34 mm Schnittlänge 650 mm 600 mm 700 mm Gewicht 4,25 kg 4,1 kg 4,2 kg Schutzklasse / II / II / II Die Heckenschere ist bestimmt für das Schneiden und Stutzen von Hecken und Büschen in Haus- und Hobbygärten. Dieses Handbuch enthält Anweisungen über die richtige Montage und den sicheren Gebrauch Ihrer Heckenschere. Es ist wichtig, dass Sie diese Anwei- sungen sorgfältig lesen. Alle Teile des Gerätes sind vorsichtig aus der Verpa- ckung zu entnehmen und auf Vollständigkeit zu überprüfen: – Heckenschere – Messerschutz – Bedienungsanleitung/Ersatzteilliste Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.

Handschutz für vorderen Griff

Vorderer Griffbügel mit Schalthebel

Hinterer Griff mit Ein-/Ausschalter

Messerschutz **länderspezifisch Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang. Gerätekennwerte Bestimmungsgemäßer Gebrauch Einleitung Lieferumfang Geräteelemente 5 • 2 609 932 122 • 08.01Deutsch - 3 Elektrische Sicherheit Ihre Maschine ist zur Sicherheit doppelt schutziso- liert und benötigt keine Erdung. Die Betriebsspan- nung beträgt 230 V AC, 50 Hz. Nur zugelassene Verlängerungskabel verwenden. Informationen er- halten Sie bei Ihrer autorisierten Kundendienst- stelle. Es dürfen nur Verlängerungskabel der Bauart H05VV-F oder H05RN-F verwendet werden. Zur Erhöhung der Sicherheit wird empfohlen, einen FI-Schalter (RCD) mit einem Fehlerstrom von maxi- mal 30 mA zu benutzen. Dieser FI-Schalter sollte vor jeder Benutzung überprüft werden. Hinweis für Produkte, die nicht in GB verkauft wer- den: ACHTUNG: Zu Ihrer Sicherheit ist es erforder- lich, dass der an der Maschine angebrachte Ste- cker

mit dem Verlängerungskabel

verbunden wird, wie im Bild gezeigt. Die Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein. Das Verlängerungskabel muss mit einer Zugentlas- tung verwendet werden. Die Anschlussleitung muss regelmäßig auf Scha- densmerkmale überprüft und darf nur in gutem Zu- stand verwendet werden. Wenn die Anschlussleitung beschädigt ist, darf sie nur von einer autorisierten Bosch-Werkstatt repa- riert werden. Einschalten: Den Ein-/Ausschalter am hinteren Griff

drücken und halten. Schalthebel

drücken. Ausschalten: Den Schalthebel

und den Ein-/Ausschalter

los- lassen. Die Heckenschere mit beiden Händen und Abstand zum eigenen Körper halten. Auf einen sicheren Stand achten. Das Verlängerungskabel über die eigene Schulter nach hinten legen und darauf achten, dass es beim Schneiden immer hinten bleibt. Das Kabel nie über die Hecke legen, wo es leicht von den Messern er- fasst werden kann. Es können Äste bis zu einer Dicke von höchstens 24 mm geschnitten werden. Um die Äste den Mes- sern zuzuführen, die Heckenschere gleichmäßig auf der Schnittlinie vorwärtsbewegen. Der doppelseitige Messerbalken ermöglicht den Schnitt in beiden Richtungen oder durch Pendelbewegungen von ei- ner zur anderen Seite. Zuerst die Seiten der Hecke schneiden, dann die Oberkante. Um die Seiten gerade zu bekommen, empfehlen wir mit der Wachstumsrichtung von unten nach oben zu schneiden. Wird von oben nach unten geschnitten, bewegen sich dünnere Äste nach außen, wodurch dünne Stellen oder Löcher entstehen können. Um zuletzt die Oberkante gleichmäßig zu schnei- den, über die ganze Länge der Hecke eine Richt- schnur in der erforderlichen Höhe spannen. Darauf achten, dass keine Gegenstände wie z. B. Drähte geschnitten werden, da diese die Messer oder den Antrieb beschädigen können. Schnittzeit: – Laubhecken schneiden Sie am besten im Juni und Oktober. – Nadelholzhecken im April und August. – Koniferen und andere schnellwüchsige Hecken ab Mai ca. alle 6 Wochen. – Heckenschnitte sollten in einer Form wie im Bild gezeigt ausgeführt werden. Vor allen Wartungsarbeiten ist der Netz- stecker zu ziehen. Hinweis: Führen Sie die folgenden Wartungsarbei- ten regelmäßig aus, damit eine lange und zuverläs- sige Nutzung gewährleistet ist. Die Heckenschere auf offensichtliche Mängel unter- suchen, wie einen losen, ausgehängten oder be- schädigten Messerbalken, lose Befestigung und verschlissene oder beschädigte Bauteile. Prüfen, ob die Abdeckungen und Schutzeinrichtun- gen intakt und richtig montiert sind. Notwendige Re- paraturen oder Wartungsarbeiten sind vor dem Ein- satz der Heckenschere durchzuführen. Zu Ihrer Sicherheit

ACHTUNG! VOR WARTUNGS- ODER REINI-

GUNGSARBEITEN IST DIE HECKENSCHERE

AUSZUSCHALTEN UND DER NETZSTECKER

ZU ZIEHEN. GLEICHES GILT, WENN DAS

STROMKABEL BESCHÄDIGT, ANGESCHNIT-

TEILE WEITER. VORSICHT! BEWEGENDE

MESSER NICHT BERÜHREN. Inbetriebnahme

Arbeiten mit der Heckenschere Wartung und Reinigung B C D6 • 2 609 932 122 • 08.01Deutsch - 4 Sollte die Heckenschere trotz sorgfältiger Herstel- lungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienst- stelle für Bosch-Elektrowerkzeuge ausführen zu las- sen. Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Bestellnummer laut Typenschild des Gerätes angeben. Vor allen Wartungsarbeiten ist der Netz- stecker zu ziehen. Beim Hantieren oder beim Reinigen der Schneid- messer Handschuhe tragen. Nach jeder Benutzung die Schneidmesser reinigen und mit einem Schutzöl einsprühen. Während län- gerer Arbeitsgänge empfehlen wir die Schneidmes- ser in regelmäßigen Abständen mit Schutzöl zu schmieren. Den Zustand der Schneidmesser durch Augen- schein überprüfen. Den festen Sitz der Schrauben im Messerbalken

prüfen. Sicherstellen, dass der Messerschutz

auf die Schneidmesser aufgesetzt ist. Das Äußere der Heckenschere mit Hilfe einer wei- chen Bürste und einem Lappen reinigen. Wasser, Lösemittel und Poliermittel dürfen nicht verwendet werden. Alle Verschmutzungen entfernen, insbe- sondere die Lüftungsschlitze

des Motors reinigen. Die Heckenschere an einem sicheren, trockenen Platz außerhalb der Reichweite von Kindern lagern. Keine anderen Gegenstände darauf stellen. Messerschutz AHS 40-24

Messerschutz AHS 60-24

Messerschutz AHS 65-24

Messerschutz AHS 6000 PRO

Messerschutz AHS 7000 PRO

F 016 800 055 Die folgende Tabelle zeigt Fehlersymptome auf und wie Sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt. Achtung: Vor der Fehlersuche ausschalten und Netzstecker ziehen. Wartung und Reinigung der Schneidmesser Reinigung/Lagerung Zubehör Fehlersuche Symptome Mögliche Ursache Abhilfe Heckenschere funktioniert nicht Keine Stromversorgung Steckdose defekt Stromkabel beschädigt Sicherung defekt Stromversorgung überprüfen Andere Stromquelle probieren, gegebenenfalls wechseln Kabel überprüfen, gegebenenfalls wechseln Sicherung wechseln Heckenschere arbeitet mit Unter- brechungen Stromkabel beschädigt Interner Wackelkontakt Die Ein-/Ausschalter sind defekt Kabel überprüfen, gegebenenfalls wechseln Bosch-Fachwerkstatt aufsuchen Bosch-Fachwerkstatt aufsuchen Motor läuft, Messer bleiben stehen Interner Fehler Bosch-Fachwerkstatt aufsuchen Messer werden heiß Messer stumpf Messer hat Scharten Zu viel Reibung wegen fehlender Schmierung Messerbalken schleifen lassen Messerbalken überprüfen lassen Mit Schmieröl einsprühen 7 • 2 609 932 122 • 08.01Deutsch - 5 Für Bosch-Geräte leisten wir Garantie gemäß den gesetzlichen/länderspezifischen Bestimmungen (Nachweis durch Rechnung oder Lieferschein). Schäden, die auf natürliche Abnützung, Überlastung oder unsachgemäße Behandlung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Beanstandungen können nur anerkannt werden, wenn Sie das Gerät unzerlegt an den Lieferer oder an eine Bosch-Kundendienstwerkstätte für Druck- luft- oder Elektrowerkzeuge senden. Die Beeinträchtigungen der Umwelt durch die Maschine sind auf Grund ihrer Laufruhe minimal. Bei der Herstellung der Maschine wurden ökologisch unbedenkliche Verfahren angewendet. Rohstoffrückgewinnung statt Mül- lentsorgung Maschine, Zubehörteile und Verpa- ckung sollten für ein umweltfreundli- ches Recycling sortiert werden. Diese Anleitung ist aus chlorfrei ge- fertigtem Recycling-Papier herge- stellt. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet. In Deutschland sind nicht mehr gebrauchsfähige Geräte/Akkus zum Recycling beim Handel abzuge- ben oder (ausreichend frankiert) direkt einzuschi- cken an: Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld www.bosch-pt.com Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 D-37589 Kalefeld

01 80 - 3 35 54 99 Fax ................................................ +49 (0) 55 53 / 20 22 37 ✆ Kundenberater:........................... 01 80 - 3 33 57 99 Österreich ABE Service GmbH Jochen-Rindt-Straße 1 A-1232 Wien ✆ Service:.......................................... +43 (0)1 / 61 03 80 Fax .................................................... +43 (0)1 / 61 03 84 91 ✆ Kundenberater:................. +43 (0)1 / 797 22 3066 E-Mail: abe@abe-service.co.at Schweiz Robert Bosch AG Kundendienst Elektrowerkzeuge Industriestrasse 31 CH-8112 Otelfingen ✆ Service:...................................... +41 (0)1 / 8 47 16 16 ✆ Kundenberater:............ Grüne Nr. 0 800 55 11 55 Messwerte ermittelt entsprechend 2000/14/EG (1,60 m Höhe,1 m Abstand) und EN 25 349. Der A-bewertete Geräuschpegel des Gerätes be- trägt typischerweise: Schalldruckpegel 82 dB (A) AHS 40/48/55/60/65, 84 dB (A) AHS 6000/7000; Schallleistungspegel 93 dB (A) AHS 40/48/55/60/ 65, 95 dB (A) AHS 6000/7000. Die Hand-Arm-Vibration ist typischerweise niedriger als 2,5 m/s

Wir erklären in alleiniger Verantwortung, dass die- ses Produkt mit den folgenden Normen oder norma- tiven Dokumenten übereinstimmt: EN 774, EN 50 144 gemäß den Bestimmungen der Richtli- nien 89/336/EWG, 98/37/EG, 2000/14/EG. 2000/14/EG: Der garantierte Schallleistungspegel
