MANUALE UTENTE CCBC 22E EINHELL

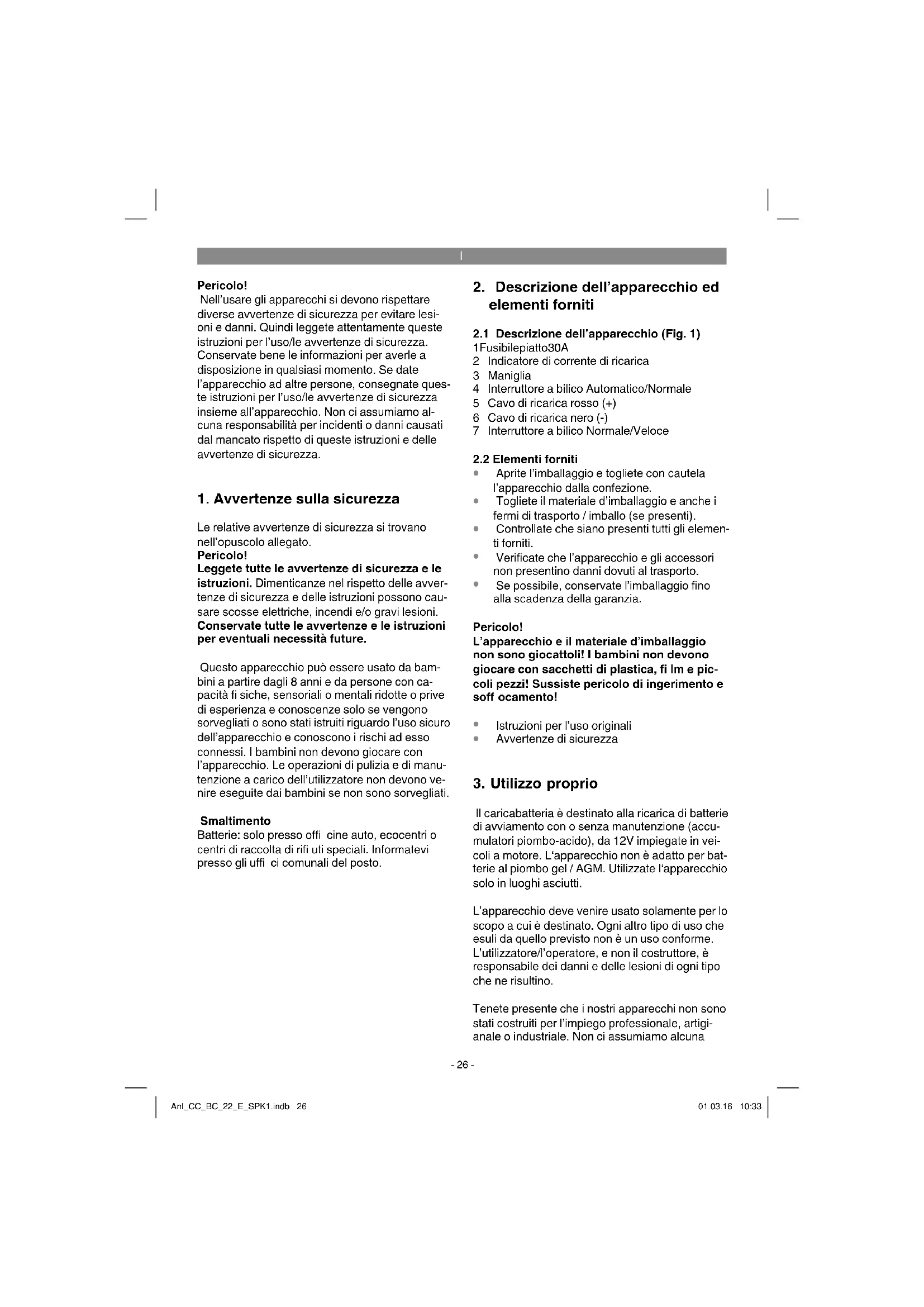

Pericolo! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future. Questo apparecchio può essere usato da bam- bini a partire dagli 8 anni e da persone con ca- pacità fi siche, sensoriali o mentali ridotte o prive di esperienza e conoscenze solo se vengono sorvegliati o sono stati istruiti riguardo l’uso sicuro dell’apparecchio e conoscono i rischi ad esso connessi. I bambini non devono giocare con l’apparecchio. Le operazioni di pulizia e di manu- tenzione a carico dell’utilizzatore non devono ve- nire eseguite dai bambini se non sono sorvegliati. Smaltimento Batterie: solo presso offi cine auto, ecocentri o centri di raccolta di rifi uti speciali. Informatevi presso gli uffi ci comunali del posto.

1 Fusibile piatto 30A 2 Indicatore di corrente di ricarica 3 Maniglia 4 Interruttore a bilico Automatico/Normale 5 Cavo di ricarica rosso (+) 6 Cavo di ricarica nero (-) 7 Interruttore a bilico Normale/Veloce

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Istruzioni per l’uso originali

Avvertenze di sicurezza

Il caricabatteria è destinato alla ricarica di batterie di avviamento con o senza manutenzione (accu- mulatori piombo-acido), da 12V impiegate in vei- coli a motore. L‘apparecchio non è adatto per bat- terie al piombo gel / AGM. Utilizzate l‘apparecchio solo in luoghi asciutti. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna Anl_CC_BC_22_E_SPK1.indb 26Anl_CC_BC_22_E_SPK1.indb 26 01.03.16 10:3301.03.16 10:33I

garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

• Tensione di rete: p. 230
• V ~ 50 Hz Corrente in entrata nominale: p. 1
• ,37 A Potenza assorbita nominale: p. 262
• W Tensione in uscita nominale: V d.c. Posizione dell’interrut- tore Automa- tico Normale Posizione N dell’interrut- tore 4,6A arith. 7A eff . 6,6A arith. 11A eff . 5-200 Ah Posizione N dell’interrut- tore 10A arith. 15A eff . 14,5A arith. 22A eff . 20-300 Ah p. 12

5. Prima della messa in esercizio

Secondo le indicazione della maggior parte di costruttori di autovetture la batteria deve essere staccata dalla rete di bordo prima di essere ricaricata. Facciamo presente che i veicoli dispongono già nell’equipaggiamento standard di numerosi componenti elettronici (come per es. ABS, ASR, pompa di iniezione, computer di bordo). Il verifi carsi di picchi di tensione può causare eventuali difetti nei componenti elettronici. Per questo motivo la batteria deve essere staccata dalla rete di bordo. Tenete comunque presenti le indicazioni nelle istruzioni per l’uso dell’auto, della radio, del sistema di navigazione ecc. Avvertenza sulla ricarica automatica Il caricabatteria è automatico, ovvero è particolar- mente adatto a caricare le batterie senza bisogno di manutenzione, ma è anche adatto al manteni- mento in carica delle batterie rimaste inutilizzate per molto tempo, come per es. quelle per imbrca- zioni, tosaerba e simili. Si impedisce la perdita di gas, perché la tensione di carica è limitata a 14,1 volt (2,35 V/cella). Non é necessario controllare la ricarica.

5.1 Ricarica della batteria

Svitate o togliete i tappi dalla batteria (se presenti).

Controllate il livello di acido della batteria. Se necessario aggiungete acqua distillata (se possibile). Attenzione! L’acido della batteria è caustico. Lavate subito con abbondante ac- qua eventuali spruzzi di acido, se necessario consultate un medico.

Figura 2 A= Automatico Posizionate l’interruttore superiore nella po- sizione “A” tanto per batterie che non richie- dono manutenzione quanto per batterie che richiedono manutenzione. N= Normale Posizionate l’interruttore superiore nella po- sizione “N” solo per batterie che richiedono manutenzione.

Figura 3 N= Normale Per la ricarica con corrente di ricarica nor- male posizionate l’interruttore inferiore nella posizione “N”. S = Veloce Per la ricarica con corrente di ricarica elevata posizionate l’interruttore inferiore nella posizi- one “S”.

Collegate prima il cavo rosso al polo positivo della batteria.

Poi il cavo nero viene collegato alla carroz- zeria, lontano da batteria e tubazione della benzina.

Avvertimento! Normalmente il polo negati- vo della batteria è collegato alla carrozzeria e, quindi, per la ricarica procedete come descritto in precedenza. In casi eccezionali è possibile che il polo positivo della batteria sia collegato alla carrozzeria (messa a terra positiva). In questo caso collegate il cavo di ricarica nero al polo negativo della batteria. Collegate poi il cavo di ricarica rosso alla carrozzeria, lontano da batteria e tubazione della benzina.

Dopo che la batteria è stata collegata al ca- ricabatteria, potete collegare questo ad una presa da 230V~50Hz. Non è consentito il collegamento ad una presa con una diversa tensione di rete. Attenzione! Con l’operazione di ricarica si può sviluppare del pericoloso gas tonante, evitare perciò fiamme e scintille durante la ricarica. Pericolo di esplosione! Anl_CC_BC_22_E_SPK1.indb 27Anl_CC_BC_22_E_SPK1.indb 27 01.03.16 10:3301.03.16 10:33I

Figura 4: Calcolo del tempo di ricarica Il tempo di ricarica viene determinato dallo stato di carica della batteria. In caso di batteria scarica il tempo approssimativo di ricarica può essere calcolato con la seguente formula: capacità della batteria in Ah Tempo di ricarica/h = Amp. (corrente di ricarica aritm.) 24 Ah Esempio = = 9,6 h max. 2,5 A In caso di batteria scarica in modo normale scorre un’elevata corrente iniziale, circa pari alla corren- te nominale. Con il passare del tempo di ricarica diminuisce la corrente di ricarica. In caso di batterie vecchie, nelle quali la corrente di ricarica non diminuisce, è presente un difetto, come per es. il cortocircuito della cella o danni dovuti all’età. La corrente di ricarica dovrebbe essere da 1/10 a 1/6 della capacità della batteria. Lo stato esatto di carica può essere accertato solo misurando la densità dell’acido con un igro- metro. Avvertenza! Durante la ricarica si svilup- pano gas (formazione di bollicine sulla superfi cie del liquido della batteria). Fate perciò attenzione ad una buo- na ventilazione dei locali. Valori della densità dell’acido (kg/l a 20°C) 1,28 Batteria carica 1,21 Batteria semi-scarica 1,16 Batteria scarica

5.2 Terminare la ricarica della batteria

Staccate la spina dalla presa.

Staccate prima il cavo nero di ricarica dalla carrozzeria.

Poi staccate il cavo rosso di ricarica dal polo positivo della batteria.

Attenzione! Nel caso di messa a terra po- sitiva staccate prima il cavo di ricarica rosso dalla carrozzeria e poi il cavo di ricarica nero dalla batteria.

Riavvitate o rimettete i tappi della batteria (se presenti).

6. Protezione da sovraccarico

Figura 5 Il fusibile piatto incorporato protegge l’apparecchio da uno scambio di polarità e corto- circuito. In caso di fusibile difettoso questo deve essere sostituito con un dispositivo dallo stesso amperaggio. Nel sostituire il fusibile piatto si deve prima staccare la spina dalla presa di corrente e le pinze devono essere staccate dai morsetti della batteria. In caso di sovraccarico termico la ricari- ca viene interrotta da un interruttore di protezione automatico. Dopo una pausa di raff reddamento questo si riattiva automaticamente.

7. Manutenzione e cura della

Fate attenzione che la batteria sia sempre ben fissata.

Deve essere garantito il collegamento corret- to alla rete dell’impianto elettrico.

Tenete la batteria pulita ed asciutta. Ingras- sate leggermente i morsetti di collegamento con un grasso neutro e resistente agli acidi (vaselina).

Nel caso di batterie che richiedono manuten- zione controllate ca. ogni 4 settimane il livello dell’acido e se necessario aggiungere solo acqua distillata. Anl_CC_BC_22_E_SPK1.indb 28Anl_CC_BC_22_E_SPK1.indb 28 01.03.16 10:3301.03.16 10:33I

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Pericolo! Prima di qualsiasi lavoro di pulizia staccate la spi- na dalla presa di corrente.

Tenete il più possibile i dispositivi di protezio- ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

Pulite l’apparecchio regolarmente con un panno asciutto ed un po’ di sapone. Non usa- te detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua nell’interno dell’apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

Il caricabatteria deve essere conservato in un ambiente asciutto. Le pinze di ricarica devono essere pulite togliendo le tracce di corrosione.

All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale. Anl_CC_BC_22_E_SPK1.indb 29Anl_CC_BC_22_E_SPK1.indb 29 01.03.16 10:3301.03.16 10:33I

10. Avvertenze per l’eliminazione di anomalie

Se l’apparecchio viene fatto funzionare correttamente non si dovrebbero verifi care anomalie. In caso di anomalie verifi cate le seguenti possibilitŕ prima di rivolgervi al servizio assistenza. Anomalia Possibile causa Rimedio Intervento di pro- tezione da sovrac- carico - Pinze di ricarica collegate in modo errato - Contatto delle pinze di ricarica tra loro - Batteria molto scarica - Batteria difettosa - Collegate la pinza rossa al polo po- sitivo, quella nera alla carrozzeria - Eliminate il contatto - Scegliete una corrente di ricarica inferiore - Fate controllare la batteria da un tecnico ed eventualmente sostitui- tela L'indicatore della corrente di ricarica non funziona - Contatto impreciso delle pinze di ricarica con i poli della batteria - Batteria difettosa - Indicatore della corrente di ricarica difettoso - Pulite i contatti e le pinze di ricarica - Fate controllare la batteria da un tecnico ed eventualmente sostitui- tela - Controllate il funzionamento dell‘apparecchio con un‘altra batte- ria Anl_CC_BC_22_E_SPK1.indb 30Anl_CC_BC_22_E_SPK1.indb 30 01.03.16 10:3301.03.16 10:33I

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_CC_BC_22_E_SPK1.indb 31Anl_CC_BC_22_E_SPK1.indb 31 01.03.16 10:3301.03.16 10:33I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone

fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen- tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi

acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li- mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio- nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto- posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle- gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione. - Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a infl ussi esterni (come per es. danni causati da caduta). - Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima- ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual- mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite

sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta- zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo. Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon- do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso. Anl_CC_BC_22_E_SPK1.indb 32Anl_CC_BC_22_E_SPK1.indb 32 01.03.16 10:3301.03.16 10:33DK/N
