MANUALE UTENTE PAS8060E PROGRESS

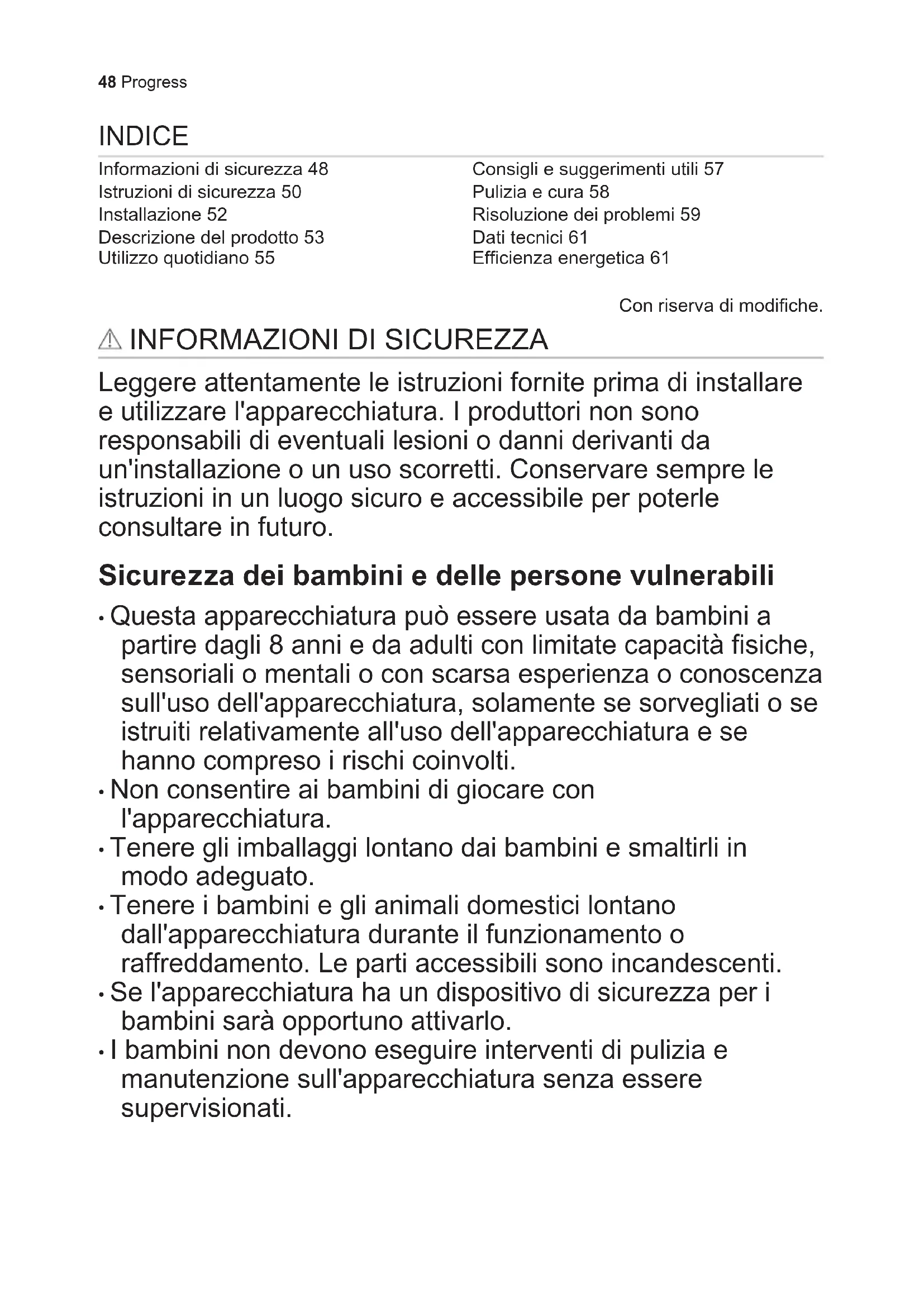

Informazioni di sicurezza 48

Istruzioni di sicurezza 50

Installazione 52

Descrizione del prodotto 53

Utilizzo quotidiano 55

Consigli e suggerimenti utili 57

Pulizia e cura 58

Risoluzione dei problemi 59

Dati tecnici 61

Efficienza energetica 61

Con riserva di modifiche.

INFORMAZIONI DI SICUREZZA

Leggere attendamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesions o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

Sicurezza dei bambini e delle persone vulnerabili

• Questa apparecchiatura既可以 essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o seistruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.
  Non consentire ai bambini di giocare con l'apparecchiatura.
• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.
• Tenere i bambini e gli animali domestici lontano dall'apparecchiatura durante il funzionamento o raffreddamento. Le parti accessibili sono incandescenti.
• Se l'apparecchiatura ha un dispositivo di sicurezza per i bambini sarebbe opportuno attivarlo.

• I bambini non devono eseguire interventi di pulizia e manutenzione sull'apparecchiatura alla nessere supervisionati.

• I bambini di 3 anni e di età inferiore vanno tenuti alla larga dall'apparecchiatura quando è in funzione, in agli momento.

Avverenze di sicurezza generali

• AVVERTENZA: L'apparecchiatura e le parti accessibili si riscaldano molto durante l'uso. Abbiate cura di non toccare gli elementi riscaldanti. Tenere lontani i bambini al di sotto dei 8 anni se non costamente supervisionati.
• Non utilizzato un timer esterno o un sistema di controllo remotoDistincto permettere in funzione l'apparecchiatura.
• AVVERTENZA: Non lasciare mai il piano di cottura incustodito durante la preparazione di cibi in quanto olio e grassi potrebbero provocare un incendio.
• Non tentare MAI di spegnere un incendio con dell'acqua; spegnere l'apparecchiatura e coprire le fiamme ad es. con un coperchio o una coperta di protezione dal fuoco.
• ATTENZIONE: Il processo di cottura deve essere sorvegliato. Un breve processo di cottura deve essere supervisionato alla soluzione di continuità.
• AVVERTENZA: Pericolo di incendio: Non conservare nulla sulle superfici di cottura.
• Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non dovrebbero essere posti sulla superficie del piano di cottura in quanto possocono diventare caldi.
• Non usare una pulitrice a vapore per pulire l'apparecchiatura.
• Se la superficie di vetroceramica/vetro presente delle crepe, spegnere l'apparecchiatura per evitare il rischio di scossa elettrica.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un technique autorizzato o da una persona qualificata per evitare situazioni di pericolò.
• AVVERTENZA: Servirsi unicamente di protezioni per il piano cottura progettate dal produttore dell'apparecchiatura o indicate dallo stesso nelle istruzioni d'uso, ad esempio accessori idonei o le protezioni del

piano cottura incorporate nell'apparecchiatura. L'uso inadeguato delle protezioni cui cause incidenti.

ISTRUZIONI DI SICUREZZA

Installazione

AVVERTENZA! L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

AVVERTENZA! Vi è il rischio di feriri o danneggiare l'apparecchiatura.

• Rimuovere tutti i materiali di imballaggio.
  Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• É nécessario rispetto la distanza minima dalle autres apparecchiature.
• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i quanti di sicurezza e le calzature adeguate.
• Proteggere le superfici di taglio con un materiale di tenuta per evitare che l'umidità causi dei rigonfiamenti.
• Proteggere la base dell'apparecchiatura da vapore e umidità.
  Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, per evitare che pentole calde cadano dall'apparecchiatura quando la porta o la finestra sono aperte.
• Se l'apparecchiatura viene installata sopra dei cassetti, assicurarsi che lo spazio, tra la base dell'apparecchiatura e il cassetto superiore, sua sufficiente per il ricircolo d'aria.
• La base dell'apparecchiatura più surriscaldarsi. Verificare di installare un pannello di separazione in compensato, nel materiale della struttura della cucina o in altri materiale non infiammabile sotto

all'apparecchiatura al fine di evitare l'accesso dal basso.

Collegamento elettrico

AVVERTENZA! Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.
• L'apparecchiatura deve disporre di una messa a terra.
• Prima di qualsiasi intervento, è necessario verificare che l'apparecchiatura sia scollegata alla rete elettrica.
• Verificare che i parametri sulla targhetto siano compatibili con leindicazioni elettriche dell'alimentazione.
• Verificare che l'apparecchiatura sa installata correttamente. L'allenamento di un collegamento elettrico o di una spina (ove previsti) può provocare il surriscaldamento del terminale.
• Utilizzare il cavo di alimentazione appropriato.
• Evitare che i collegamenti elettrici si aggrovigliino.
• Assicurarsi che la protezione da scosse elettriche sia installata.
• Utilizzare il morsetto fermacavo sul cavo.
• Assicurarsi che il cavo di alimentazione o la spina (ove prevista) non sfiori l'apparecchiatura calda o pentole calde quando si collega l'apparecchiatura alle prese vicine
  Nonutilizzare prese multiple e prolonghe.

• Accertarsi di non danneggiare la spina e il cavo (ove previsti). Contattare il nostro Centro di Assistenza autorizzato o un elettricista qualificato per sostituire un cavo danneggiato.

• I dispositiivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivatienersa l'uso di attrezzi.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.
  Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre alla spina.
  Serviri unicamente di dispositivi di isolamento adeguati: erruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusabile), sganciatori per correnti di guasto a terra e rele.
  L'impiano elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura alla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.

Utilizzo

AVVERTENZA! Rischio di lesioni, ustioni o scosse elettriche.

Rimuovere tutti i materiali di imballaggio, le etichette e la pellicola protettiva (ove presente) prima del primo utilizzato.
Utilizzare l'apparecchiatura in un ambiente domestico.
- Non modificare le specifiche tecniche dell'apparecchiatura.
- Accertarsi che le fissure di ventilazione non siano ostruite.
Non lasciare mai l'apparecchiatura incustodita durante il funzionamento.
- Spagnere la zona di cottura dopo agli utilizzato.
Non appoggiare posate o coperchi sulle zone di cottura. Possono divertare roventi.

Non mettere in funzione l'apparecchiatura con le mani umide o quando c'e un contatto con l'acqua.
Non utilizzato l'apparecchiatura come superficie di lavoro o come piano di appoggio.
- Se la superficie dell'apparecchiatura presenta delle incrinature, scollegare immediatamente l'apparecchiatura dall'alimentazione. per evitare scosse elettriche.
- Un alimentto immerso nell'olio molto caldo perché provocare degli schizzi.

AVVERTENZA! Pericolo di incendio ed esplosioni.

• Grassi e olio caldi possono rilasciare vapori infiammabili. Mantenere fiamme o oggetti caldi lontani da grassi e olio quando li si utilizza per cucinare.
• I vapori rilasciati da un olio molto caldo possono provocare una combustione spontanea.
• L'olio usato, che può contenere residui di cibo, può liberare delle fiamme ad una temperatura inferiore rispetto ad un olio utilizzato per la prima volta.
  Non appoggiare o tenere liquidi o materiali inflammabili, ne oggetti lavormente incendiabili sull'apparecchiatura, al suo interno o nelle immeditate vicinanze.

AVVERTENZA! Vi è il rischio di danneggiare l'apparecchiatura.

Non pogiare pentole calde sul pannello dei comandi.
Non mettere coperchi caldi sulla superficie in vetro del piano cottura.
- Non esporre al calorie pentole vuote.
- Fare attenuation a non lasciar cadere oggetti o pentole sull'apparecchiatura. La superficie si potrebbe danneggiare.
Non mettere in funzione le zone di cottura in assenza di pentole o con pentole vuote.
Non appoggiare la pellicola di alluminio direttamente sull'apparecchiatura.
- Lo spostamento di pentole in ghisa, in alluminio o con fondi danneggiati cui

graffiare il vetro o la vetroceramica. Per spostare questi oggetti sollevarli sempre alla superficie di cottura.
- L'apparecchiatura è destinata solo alla cottura. Non deve essere utilizzata per altri scopi, come per esempio il riscaldamento di un ambiente.

Manutenzione e pulizia

• Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.
• Disattivare l'apparecchiatura e lasciarla raffreddare prima di procedere con la pulizia.
• Scollegare l'apparecchiatura alla rete elettrica prima di eseguire le operazioni di manutenzione.
  Non nebulizzare acqua néutilizzare vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo

INSTALLAZIONE

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Prima dell'installazione

Prima di installare il piano di cottura, annotare l'informazione riportata di seguito presente sulla targhetta dei dati. La targhetta dei dati è applicata sul lato inferiore del piano di cottura.

Numero di série

Piani di cottura da incasso

Utilizzare esclusivamente piani di cottura da incasso solo après l'installazione in

detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

Smaltimento

AVVERTENZA! Rischio di lesions o soffocamento.

Rivolgersi all'autorità municipale per informazioni su come smaltire correttamente l'electrodomestico.
- Staccare la spina dall'alimentazione elettrica.
- Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.

Assistenza Tecnica

Per riparare l'apparecchiatura contattare il Centro di Assistenza Autorizzato.
- Utilizzare esclusivamente ricambi originali.

idonei piani di lavoro e mobili da incasso conformi alle norme.

Cavo di collegamento

• Il piano di cottura è fornito con un cavò di collegamento.
• Per sostituire il cavo di alimentazione danneggiato, usare quello tipo di cavo: H05V2V2-F che supporta una temperatura di 90^ o superiore. Contattare il Centro di Assistenza locale.

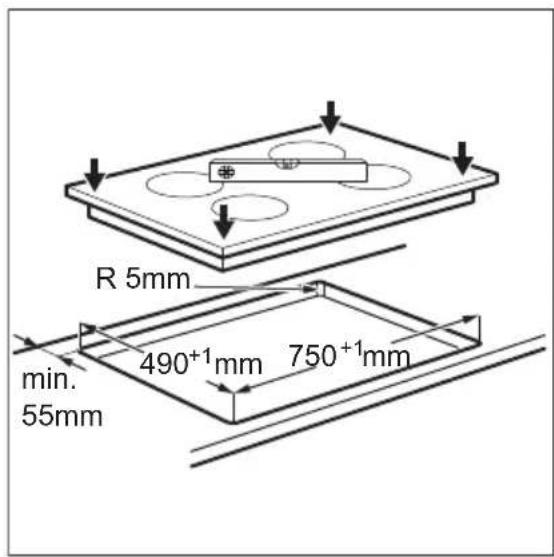

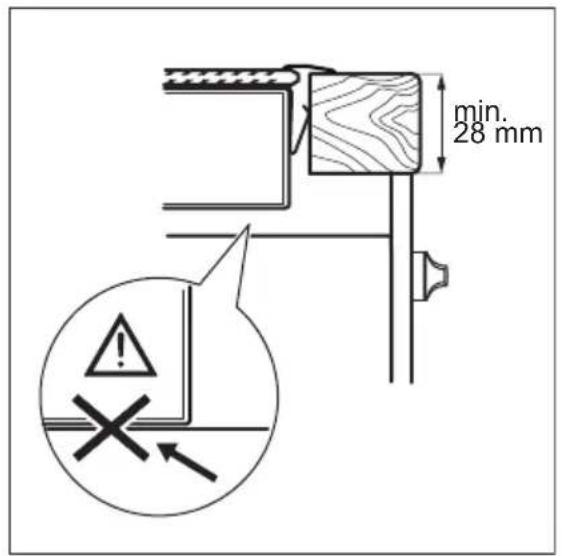

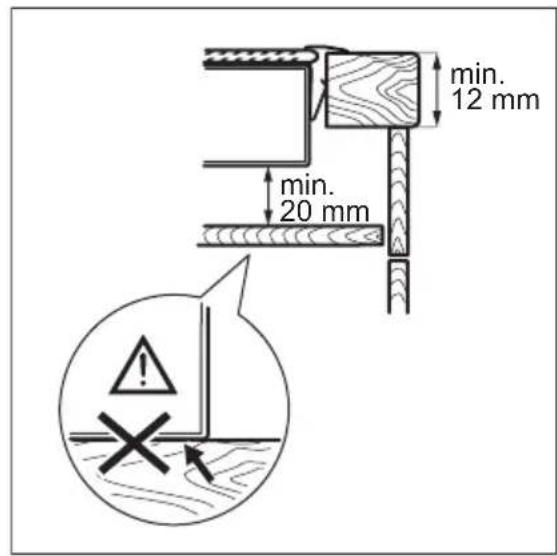

Montaggio

DESCRIZIONE DEL PRODOTTO

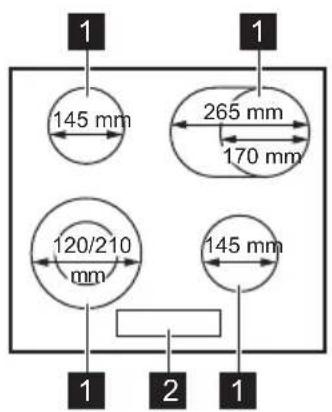

Disposizione della superficie di cottura

1 Zona di cottura
2 Pannello comandi

Disposizione del pannello dei comandi

Utilizzare i tasti sensore perMETtere in funzione l'apparecchiatura. I display, gli indicatori ed i segnali acustici molto quali funzioni sono attive.

	Ta-sto sen-sore	Funzione Commento
1	0	ON / OFF Per attivare e disattivare il piano di cottura.
2	0-	Blocco / Dispositivo di Si-curezza bambini	Per bloccare/sbloccare il pannello dei coman-di.
3	0	- Per attivare e disattivare l'anello esterno.
4	- Display livello di potenza Per migliorare il livello di potenza.
5	- Spie del timer delle zone di cottura	Indica per quale zona è impostato il tempo.
6	- Display timer Indica il tempo in minuti.
7	0	- Per attivare e disattivare l'anello esterno.
8	0	- Per selezionare la zona di cottura.
9	+/-	- Per aumento o ridurre il tempo.
10	+/-	- Per impostare un livello di potenza.

Display del livello di potenza

Display Descrizione
0	La zona di cottura è disattivata.
I. - 9	La zona di cottura è in funzione.
A	La funzione Preriscaldamento automatico è attiva.
E + numero	È presente un malfunzionamento.
H	Una zona di cottura è ancora calda (calore residuo).
L	Blocco /Dispositivo di Sicurezza bambini è attiva.
-	La funzione Spegnimento automatico è attiva.

Spia del calore residuo

AVVERTENZA! calore residuo cui essere causa di ustioni.

UTILIZZO QUOTIDIANO

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Attivazione e disattivazione

Sfiorare per 1 secondo per accendere o spegnere il piano di cottura.

Spegnimento automatico

La funzione spegne automaticamente il piano di cottura se:

• tutte le zone di cottura sono disattivate,
  non è stato impostato il livello di potenza dopo l'accensione del piano di cottura,
• è stato versato qualcosa o appoggiato un oggetto sul pannello dei comandi per più di 10 secondi (un tegame, uno straccio, ecc.). Viene emesso un segnale acustico e il piano di cottura si disattiva. Rimuovere l'oggetto o pulire il pannello dei comandi.
  non è stata spenta una zona di cottura o non è stato modificato il livello di potenza. Dop un tempo prestabilito, si

accende il piano di cottura si spegne.

Rapporto tra livello di potenza e il tempo trascorso il quale si spegne il piano di cottura:

Livello di potenza l	piano di cottura si disattiva dopo
ò, 1 - 2	6 ore
3 - 4 5 ore
5 4 ore
6 - 9 1,5 ora

Livello di potenza

Sfiorare per augmentare il livello di potenza. Sfiorare per ridurre il livello di potenza. Sfiorare contemporaneamente e per spegnere la zona di cottura.

Attivazione e disattivazione degli anelli esterni

É possibile regolare la superficie di cottura alle dimensioni delle pentole.

Utilizzare il tasting sensore: © ©

Per attivare l'anello esterno: sfiorare il tasto sensore. La spia si accende.

Per disattivare l'anello esterno: sfiorare il tasting sensore finché non si spegne la spia.

Preriscaldamento automatico

Se si attiva esta funzione, è possibile ottenere un livello di potenza in tempi brevi. Questa funzione configura il livello di potenza più elevato per un po' di tempo per poi diminuire fino a raggiungere il livello necessario.

i

Per attivare la funzione, la zona di cottura deve essere fredda.

Per attivare la funzione per una zona di cottura: sfiorare fino al livello di potenza necessario. Dopo 3 secondi si accende

Per disattivare la funzione: sfiorare

Timer

Timer del conto alla rovescia

Questa funzione consente di impostare la durata di funzionamento della zona di cottura per la preparazione di una pietanza.

Come prima casa impostare il livello di potenza per la zona di cottura, poi impostare la funzione.

Per impostare la zona di cottura:

sfiorare ripetutamente finché si accende l'indicatore della zona di cottura desiderata.

Per attivare la funzione oambiare la

durata: sfiorare i tasti 12 del timer per impostare il tempo (00 - 99 minuti). Quando la spia della zona di cottura lampeggia più lentamente, il tempo scorre a ritroso.

Per visualizzare il tempo residuo:

selezionare la zona di cottura con . La spia della zona di cottura comincia a

lampeggiare rapidamente. Sul display compare il tempo residuo.

Per disattivare la funzione: selezionare la zona di cottura con ① sfiorare .tempo restante esgue il conteggio fino a 00. L'indicatore della zona cottura si spegne.

i

Allo scadere del tempo
stabilito,Viene emesso un
segnale acustico e 00
lampeggia. La zona di cottura
si disattiva.

Per arrestare il segnale acustico:

sfiorare

Contaminuti

Si piùutilizzarequesta funzione come Contaminutientre il piano di cottura è attivo e le zone di cottura non sono in funzione. Il display del livello di potenza visualizza

Per attivare la funzione: sfiorare

Sfiorare il tasting o del timer per selezionare la durata. Allo scadere del tempo stabilito, viene emesso un segnale acustico e 00 lampeggia.

Per arrestare il segnale acustico: sfiorare 日

i

La funzione non ha alcun effetto sul funzionamento delle zone di cottura.

Blocco

È possibile bloccare il pannello dei comandi nelle le zone di cottura sono in funzione. Questa funzione impedisce di modificare inavvertamente il livello di potenza.

Impostare innanzitutto il livello di potenza.

Per attivare la funzione: sfiorare si accende per 4 secondi. Il Timer rimane acceso.

Per disattivare la funzione: sfiorare 0-Il livello di potenza precedente si accende.

Quando si spegne il piano di cottura, si interrompeanche esta funzione.

Dispositivo di Sicurezza bambini

Questa funzione impedisce l'azionamento occidentale del piano di cottura.

Per attivare la funzione: attivare il piano di cottura con ① Non impostare alcun livello di potenza. Sfiorare ⑦ per 4 secondi. ⑤ accende. Disattivare il piano di cottura con ①

Per disattivare la funzione: attivare il piano di cottura con ① Non impostare alcun livello di potenza. Sfiorare per 4 secondi. Si accende. Disattivare il piano di cottura con ①

Per escludere la funzione per una sola operazione di cottura: attivare il piano di cottura con ① slaccende. Sfiorare il tasto per 4 secondi. Impostare il livello di potenza entro 10 secondi. E possibile mettere in funzione il piano di cottura. Quando si disattiva il piano di cottura con ① la funzione si riattiva.

CONSIGLI E SUGGERIMENTI UTILI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Pentole

Il fondo delle pentole dovrebbe essere il più possibile spesso e piano.

Le stoviglie in acciaio smaltato e con i basamenti in alluminio o rame possono subire perdite di colore sulla superficie in vetroceramica.

Esempi di impiego per la cottura

I dati riportati in tabella sono puramenteindicativi.

Livello di potenza	Usare per: Tem-	po (min.)	Suggerimenti
u - 1	Tenere in caldo le pietanze cotte.	se- condono- cessi- tà	Mettere un coperchio sulla pentola.
1 - 2 Salsa olandese, scigliere: burro, cioccolata, gelatina.		5 - 25	Mescolare di tanto in tanto.
1 - 2 Rassodare: omelette morbide, uova strapazzate.		10 - 40	Cucinare coprendero con un co- perchio.
2 - 3 Cuocere riso e pietanze a base se di latte, riscaldare pietanze pronte.		25 - 50	Aggiungere al riso almeno una doppia quantità di liquido, me-scolare di tanto in tanto i pre-parati a base di latte.
3 - 4 Cuocere a vapore verdure, pe-sce, carne.		20 - 45	Aggiungere alcuni cucchiai di liquido.
4 - 5 Cuocere al vapore le patate. 20 -		60	Usare al max. 1/4 l di acqua per 750 g di patate.
4 - 5 Bollire grande quantità di ali-menti, stufati e zuppe.		60 - 150	Fino a 3 l di liquido più gli in-gramIENTi.
6 - 7 Cottura delicata: cotolette, cor-don bleu, costolette, polpette, salsicce, fetato, roux, uova, frittelle, krapfen.		se-condo ne-cessi-tà	Girare a metà tempo.
7 - 8 Frittura, frittelle di patate, lom-bate, bistecche.		5 - 15 Girare a metà tempo.
9 Portare a ebollizione l'accua, cuocere la pasta, rosolare la carne (gulasch, stufati), friggere patatine.

PULIZIA E CURA

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Informazioni generali

• Pulire il piano di cottura dopo agli impiego.
• Usare sempre pentole con il fondopulito.
• I graffiti o le macchie scure sulla superficie non compromettono il funzionamento del piano di cottura.
• Usare un prodotto di pulizia speciale adatto alla superficie del piano di cottura.
• Il vetro richiede l'uso di un raschietto speciale.

Pulizia del piano di cottura

• Togliere immediatamente: plastica fusa, pellicola in plastica, zucchero e alimenti contenenti zucchero. Se non vengono eliminati, potrebbero danneggiare il piano di cottura. Attenzione a evitare le ustioni. Appoggiare lo speciale raschietto sulla superficie in vetro, formando un angolo acuto, e spostare la lama sulla superficie.

• Quando il piano di cottura è sufficientemente raffreddato, è possibile rimuovere: i segni di calcare e d'acqua, le macchie di grasso e le macchie opalescenti. Pulire il piano di cottura con un panno umido e un detergente non abrasivo. Al termine della pulizia, asciugare il piano di cottura con un panno morbido.

• Togliere macchie opalescenti: usare una soluzione di acqua con aceto e

RISOLUZIONE DEI PROBLEMI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Cosa fare se...

Problema Possibile causa Rimedio
Non è possibile attivare il piano di cottura o metterlo in funzione.	Il piano di cottura non è collegato a una fonte di alimen-tazione elettrica o non è collegato correttamente.	Accertarsi che il piano di cottura sia collegato corret-amenti alla rete elettrica.Fare riferimento allo schema di collegamento.
È scattato il fusibile. Verificare se l'anomalia di
Accendere di nuovo il piano		funzionamento è dovuta al fusibile. Nel caso in cui il fu-sibile continui a scattare, ri-volgersi ad un elettricista qualificato.
Sono stati sfiorati 2 o più ta-sti sensore contemporanea-mente.		di cottura e impostare il livel- lo di potenza in meno di 10 secondi.
Il pannello dei comandi è		S Fiorare un tasto sensore al-laolta.
Viene emesso un segnale acustico e il piano di cottura si disattiva.Viene emesso un segnale acustico quando il piano di cottura non è attivo.		Pulire il pannello dei comani-di.Rimuovere gli oggetti dai ta-sti sensore.
Il piano di cottura si disatti-va.	È stato appoggiato un og-getto sul tasto sensore ①	Rimuovere l'oggetto dal ta-sto sensore.
L'indicatore di calore residuo non si accende.	La zona non è calda perché ha funzionato solo per bre-vissimo tempo.	Se la zona ha funzionato ab-bastanza a lungo da essere calda, contATTARE il Centro di Assistenza Autorizzato.
La funzione di preriscalda-amento automatico non si accende.	La zona è calda. Lasciar raffreddare sufficientemente la zona.
È impostato il livello di po-tenza massimo.	Il livello di potenza massimo ha la stessa potenza della funzione.
Il livello di potenza è stato ri-dotto a 0	Avvio da 4 ed augmenteda so- lo il livello di potenza.
Non è possibile attivare l'anello esterno.	Per prima casa attivare l'anello.
Sulla zona multipla è presente un'area scura.	È normale che sulla zona multipla sia presente un'area scura.
I tasti sensore si surriscalda-no.	Le pentole sono troppo grande oppure sono state collocate troppo vicino ai comandi.	Se possibile, collocate le pentole grande sulle zone posteriori.
Compare	Lo spegnimento automatico è in funzione.	Spagnere e riaccendere il piano di cottura.
Compare	Il Blocco tasti o il dispositivo di Sicurezza bambini sono attivi.	Fare riferimento al capitolo "Utilizzo quotidiano".
Ee un numero si accendo-no.	C'è un erreore nel piano di cottura.	Scollegare per un ricerca pe- riodo di tempo il piano di cottura dall'alimentazione elettrica. Scollegare il fusibi-le dall'impianto elettrico domestico. Ricollegarlo. Se Esi accende di nuovo, rivol-gersi al Centro di Assistenza Autorizzato.
E6 compare. La seconda fase dell'alimen-tazione manca.		Accertarsi che il piano di cottura sua collegato corret- tamente alla rete elettrica. Togliere il fusabile, attendere un minuto, quindi insere nuovamente il fusabile.

Se non è possibile trovare una soluzione...

Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza Autorizzato. Fornire i dati riportati sulla targhetta dei dati. Fornire inoltre il codice a tre lettere per il piano in vetroceramica (si trova nell'angolo del piano cottura) e il messaggio di erre visualizzato.

Assicurarsi di aver acceso il piano di cottura correttamente. In caso di azionamento errato dell'apparecchiatura, l'intervento del technique del Centro di Assistenza o del rivenditore potra essere effettuato a pagamentoanche durante il periodo di garanzia. Le istruzioni relative al Centro di Assistenza e alle condizioni di garanzia sono continue nel libretto della garanzia.

DATI TECHNICI

Targhetta dei dati

Modello PAS8060E PNC 949 593 001 03

Tip60HBD47AO220-240V50-60Hz

Prodotto in Germania

Numero di série. 7.0 kW

PROGRESS

Caratteristiche tecniche zone di cottura

Zona di cottura	Potenza nominale (impostazio- ne di calore massima) [W]	Diametro della zona di cottura [mm]
Anteriore sini- stra	750 / 2200 120 / 210
Posteriore sini- stra	1200 145
Anteriore destra	1200 145
Posteriore de- stra	1500 / 2400 170 / 265

Per risultati di cottura ottimali,utilizzare pentole con un diametro non superiore alla zona di cottura.

EFFICIENZA ENERGETICA

Informazioni sul prodotto conformi a EU 66/2014

Identificativo modello PAS8060E
Tipo di piano di cottura Piano di cottura
		da incasso
Numero di zone di cottura 4
Tecnologia di calore Riscaldatore ra-		diante
Diametro delle zone di cot- tura circolari (Ø)	Anteriore sinistra	21,0 cm
	Posteriore sinistra	14,5 cm
	Anteriore destra	14,5 cm
Lunghezza (L) e profondità (P) della zona di cottura non circolare	Posteriore destra L 26,5 cm	P 17,0 cm
Consumo di energia per zona di cottura (EC electric cooking)	Anteriore sinistra	200,1 Wh / kg
	Posteriore sinistra	188,0 Wh / kg
	Anteriore destra	188,0 Wh / kg
	Posteriore destra	191,6 Wh / kg
Consumo di energia del piano di cottura (EC elec- tric hob)	191,9 Wh / kg

EN 60350-2 - Apparecchiature elettriche per la cottura per uso domestico - Parte 2: Piani di cottura - Metodi per la misurazione delle prestazioni

Risparmio energetico

É possibile risparmiare energia quotidianamente durante la cottura seguendo i suggerimenti che seguono.

• Quando si riscalda l'acqua,utilizzare solo la quantità necessaria.

• Se possibile, coprire sempre le pentole con il coperchio.

• Prima di attivare la zona di cottura, sistemare la pentola.
• Il fondo della pentola deve ave lo stesso diametro della zona di cottura.
• Sistemare le pentole più piccole sulle zone di cottura più piccole.
• Posizione are le pentole direttamente al centro della zona di cottura.
  Utilizzare il calore residuo per mantenere caldi i cibi o fonderli.

CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il symbolo. Buttare l'imballaggio negli apposti contentitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche.

Non smaltire le appearecchiature che riportano il symbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.
