Tipo di prodotto	Cucina elettrica
Marca	Progress
Modello	LEM6001E
Numero di zone di cottura	4
Tipo di zone di cottura	Piastre elettriche a riscaldamento rapido
Potenza zona anteriore sinistra	2000 W
Potenza zona posteriore sinistra	1500 W
Potenza zona anteriore destra	1500 W
Potenza zona posteriore destra	2000 W
Diametro zona anteriore sinistra	18.0 cm
Diametro zona posteriore sinistra	14.5 cm
Diametro zona anteriore destra	14.5 cm
Diametro zona posteriore destra	18.0 cm
Consumo energetico (EC piano cottura elettrico)	192,9 Wh/kg
Alimentazione elettrica	230 V / 50 Hz
Classe di protezione	Classe I (messa a terra obbligatoria)
Dispositivo di sicurezza bambini	Raccomandato (non integrato, attivabile se presente)
Tipo di installazione	Integrata (da incasso)
Materiale della superficie	Acciaio inossidabile (bordi) e piastre metalliche
Manutenzione	Panno morbido, detergente neutro, olio per macchina da cucire per piastre
Riparabilità	Pezzi originali, servizio post-vendita autorizzato

Domande frequenti - LEM6001E PROGRESS

Come utilizzare le piastre a riscaldamento rapido?

Le piastre a riscaldamento rapido sono identificate da un punto rosso al centro. Riscaldano più velocemente rispetto alle piastre classiche. Utilizzare le manopole del forno per regolare la potenza. Prima del primo utilizzo, far bollire dell'acqua su ciascuna zona alla massima potenza per 10 minuti, poi alla minima potenza per 20 minuti per eliminare i residui.

Come pulire le piastre elettriche?

Utilizzare una polvere o un panno per pulizia speciale. Pulire con un panno umido e un po' di detergente. Riscaldare la piastra a bassa temperatura per asciugare. Per mantenerle in buono stato, strofinarle regolarmente con olio per macchina da cucire e rimuovere l'eccesso con carta assorbente.

Cosa fare se il piano cottura non si accende?

Controllare prima il fusibile. Se il fusibile è scattato, sostituirlo. Se il problema persiste, contattare un elettricista qualificato. Assicurarsi inoltre che l'apparecchio sia correttamente collegato e che la presa di corrente funzioni.

Si possono usare utensili in ghisa o pietra?

No, è sconsigliato utilizzare pentole in ghisa, steatite, grès, griglie o piatti da forno. Utilizzare utensili con fondo piatto e spesso. L'acciaio inossidabile può opacizzarsi se surriscaldato.

Come risparmiare energia con questa cucina?

Per risparmiare energia: coprire sempre i recipienti con un coperchio, usare la quantità di acqua necessaria, attivare la zona dopo aver posizionato il recipiente, adattare il diametro del recipiente alla zona, e utilizzare il calore residuo per mantenere caldo o sciogliere.

È possibile installare il piano cottura sopra un cassetto?

Sì, ma assicurarsi che ci sia spazio sufficiente tra il fondo dell'apparecchio e il cassetto superiore per la circolazione dell'aria. Il fondo può diventare molto caldo, installare un pannello di separazione ignifugo per bloccare l'accesso.

Quale tipo di cavo di alimentazione è necessario?

Utilizzare il cavo di alimentazione appropriato fornito o specificato da un professionista. Non lasciare che il cavo si aggrovigli. Assicurarsi che sia installato un collare anti-trazione. Il cavo deve essere sostituito da un tecnico qualificato in caso di danni.

Cosa fare in caso di incendio di grasso?

Non usare mai acqua per spegnere un fuoco di grasso. Spegnere l'apparecchio e coprire le fiamme con un coperchio o una coperta ignifuga. Non lasciare mai grasso o olio a riscaldare senza sorveglianza.

I bambini possono usare l'apparecchio?

L'apparecchio può essere utilizzato da bambini di età superiore a 8 anni sotto supervisione. I bambini di età inferiore a 8 anni devono essere tenuti lontani durante il funzionamento. Attivare il dispositivo di sicurezza bambini se presente. I bambini non devono pulire l'apparecchio senza supervisione.

Dove si trova la targhetta identificativa?

La targhetta identificativa si trova nella parte inferiore del piano cottura. Contiene il numero di modello, il PNC, il numero di serie e i dati elettrici. Annotare queste informazioni prima dell'installazione per il servizio post-vendita.

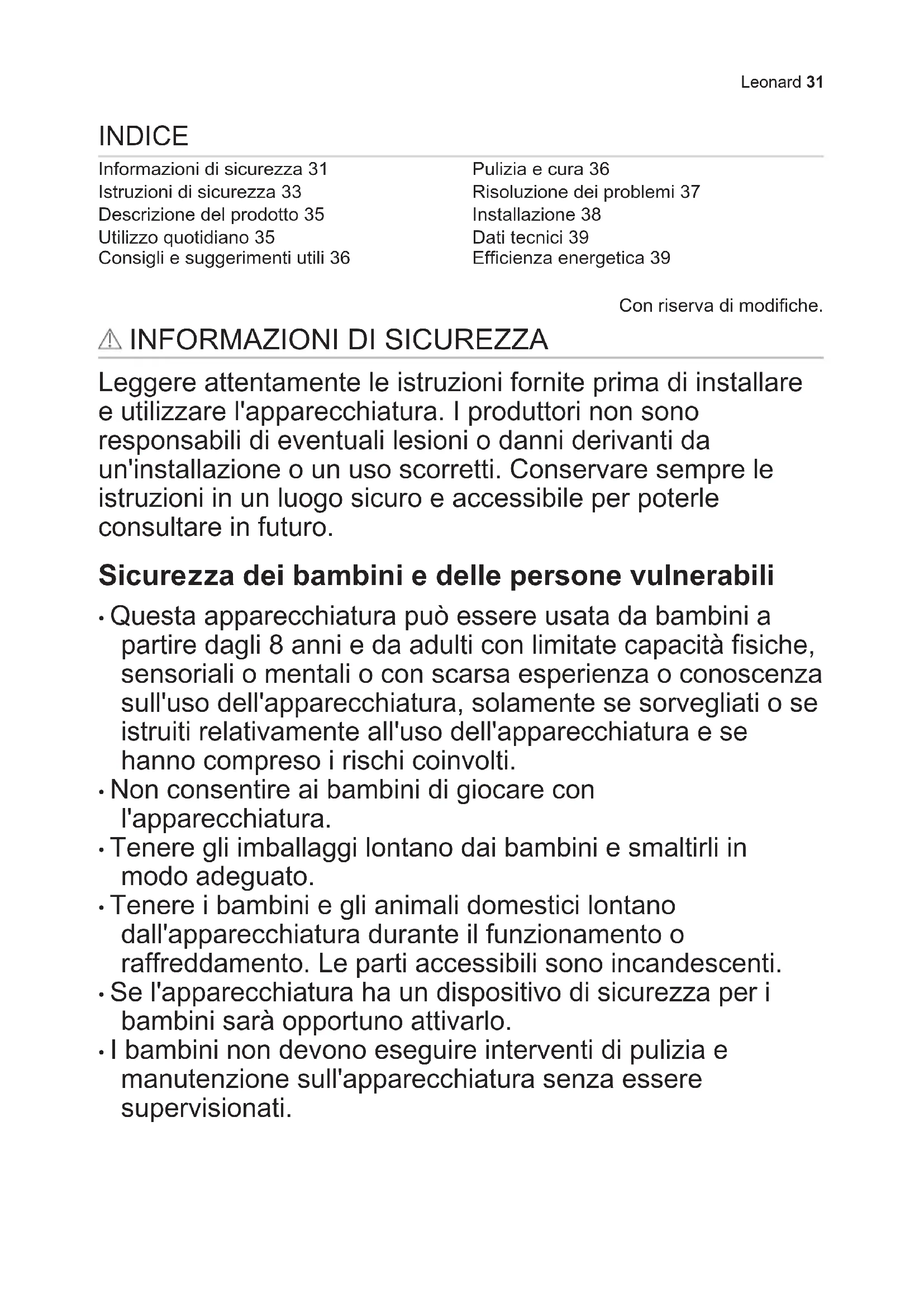

MANUALE UTENTE LEM6001E PROGRESS

Informazioni di sicurezza 31

Istruzioni di sicurezza 33

Descrizione del prodotto 35

Utilizzo quotidiano 35

Consigli e suggerimenti utili 36

Pulizia e cura 36

Risoluzione dei problemi 37

Installazione 38

Dati tecnici 39

Efficienza energetica 39

Con riserva di modifiche.

INFORMAZIONI DI SICUREZZA

Leggere attendamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesions o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

Sicurezza dei bambini e delle persone vulnerabili

• Questa apparecchiatura既可以 essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o seistruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.
  Non consentire ai bambini di giocare con l'apparecchiatura.
• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.
• Tenere i bambini e gli animali domestici lontano dall'apparecchiatura durante il funzionamento o raffreddamento. Le parti accessibili sono incandescenti.
• Se l'apparecchiatura ha un dispositivo di sicurezza per i bambini sarebbe opportuno attivarlo.

• I bambini non devono eseguire interventi di pulizia e manutenzione sull'apparecchiatura alla nessere supervisionati.

• I bambini di 3 anni e di età inferiore vanno tenuti alla larga dall'apparecchiatura quando è in funzione, in agli momento.

Avverenze di sicurezza generali

• AVVERTENZA: L'apparecchiatura e le parti accessibili si riscaldano molto durante l'uso. Abbiate cura di non toccare gli elementi riscaldanti. Tenere lontani i bambini al di sotto dei 8 anni se non costamente supervisionati.
• Non utilizzato un timer esterno o un sistema di controllo remotoDistincto permettere in funzione l'apparecchiatura.
• AVVERTENZA: Non lasciare mai il piano di cottura incustodito durante la preparazione di cibi in quanto olio e grassi potrebbero provocare un incendio.
• Non tentare MAI di spegnere un incendio con dell'acqua; spegnere l'apparecchiatura e coprire le fiamme ad es. con un coperchio o una coperta di protezione dal fuoco.
• ATTENZIONE: Il processo di cottura deve essere sorvegliato. Un breve processo di cottura deve essere supervisionato alla soluzione di continuità.
• AVVERTENZA: Pericolo di incendio: Non conservare nulla sulle superfici di cottura.
• Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non dovrebbero essere posti sulla superficie del piano di cottura in quanto posso nolo diventare caldi.
• Non usare una pulitrice a vapore per pulire l'apparecchiatura.
  Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un technique autorizzato o da una persona qualificata per evitare situazioni di pericolò.
• AVVERTENZA: Servirsi unicamente di protezioni per il piano cottura progettate dal produttore dell'apparecchiatura o indicate dallo stesso nelle istruzioni d'uso, ad esempio accessori idonei o le protezioni del piano cottura incorporate nell'apparecchiatura. L'uso inadaguato delle protezioni può causare incidenti.

ISTRUZIONI DI SICUREZZA

Installazione

AVVERTENZA! L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

AVVERTENZA! Vi é il rischio di ferarsi o danneggiare l'apparecchiatura.

• Rimuovere tutti i materiali di imballaggio.
  Non installare outilizzare l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• É necessario rispetto la distanza minima dalle及其他 apparecchiature.
• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i quanti di sicurezza e le calzature adeguate.
• Proteggere le superfici di taglio con un materiale di tenuta per evitare che l'umidità causi dei rigonfiamenti.
  Proteggere la base dell'apparecchiatura da vapore e umidità.
  Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, Per evitare che pentole calde cadano dall'apparecchiatura quando la porta o la finestra sono aperte.
• Se l'apparecchiatura viene installata sobre dei cassetti, assicurarsi che lo spazio, tra la base dell'apparecchiatura e il cassetto superiore, sia sufficiente per il ricircolo d'aria.
• La base dell'apparecchiatura può sorriscaldarsi. Si consiglia di installare un pannello divisorio in materiale non infiammabile al di sotto dell'apparecchiatura per renderere inaccessibile la base.

Collegamento elettrico

AVVERTENZA! Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.
• L'apparecchiatura deve disporre di una messa a terra.
• Prima di collegare il piano di cottura a unorno e prima di esquire qualsiasi altri collegamento elettrico, assicurarsi che le prese di entrambe le apparecchiature non siano sotto tensione.
• Verificare che i dati elettrici riportati sulla targhetta dei dati corrispondano a quelli dell'impiano. In caso contrario, contattare un elettricista.
• Verificare che l'apparecchiatura sa installata correttamente. L'allenamento di un collegamento elettrico o di una spina (ove previsti) può provocare il surriscaldamento del terminale.
• Utilizzare il cavo di alimentazione appropriato.
• Evitare che i collegamenti elettrici si aggrovigliino.
• Assicurarsi che la protezione da scosse elettriche sia installata.
• Utilizzare il morsetto fermacavo sul cavo.
• Assicurarsi che il cavo di alimentazione o la spina (ove prevista) non sfiori l'apparecchiatura calda o pentole calde quando si collega l'apparecchiatura alle prese vicine
  Nonutilizzare prese multiple e prolunge.
• Accertarsi di non danneggiare la spina e il cavo (ove previsti). Contattare il nostro Centro di Assistenza autorizzato o un elettricista qualificato per sostituire un cavo danneggiato.
• I dispositiivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati perché l'uso di attrezzi.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.
  Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare solo la spina.
  Serviri unicamente di dispositivi di isolamento adeguati: erruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusabile), sganciatori per correnti di guasto a terra e relé.

• L'impiano elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura alla presa di corrente a tutti i poli. Il dispositivo di isolamento deve averere una larghezza dell'apertura di contatto non inferiore ai 3 mm.

Utilizzo

AVVERTENZA! Rischio di lesioni, ustioni o scosse elettriche.

Rimuovere tutti i materiali di imballaggio, le etichette e la pellicola protettiva (ove presente) prima del primo utilizzato.
- Utilizzato l'apparecchiatura in un ambiente domestico.
- Non modificare le specifiche tecniche dell'apparecchiatura.
- Accertarsi che le fissure di ventilazione non siano ostruite.
Non lasciare mai l'apparecchiatura incustodita durante il funzionamento.
- Spagnere la zona di cottura dopo agli utilizzato.
Non appoggiare posate o coperchi sulle zone di cottura. Possono divertare roventi.
Non mettere in funzione l'apparecchiatura con le mani umide o quando c'è un contatto con l'acqua.
Non utilizzato l'apparecchiatura come superficie di lavoro o come piano di appoggio.
- Un alimentto immerso nell'olio molto caldo perché provocare degli schizzi.

AVVERTENZA! Pericolo di incendio ed esplosioni.

• Grassi e olio caldi possono rilasciare vapori infiammabili. Mantenere fiamme o oggetti caldi lontani da grassi e olio quando li si utilizza per cucinare.
• I evapori rilasciati da un olio molto caldo possono provocare una combustione spontanea.
• L'olio usato, che può contenere residui di cibo, può liberare delle fiamme ad una temperatura inferiore rispetto ad un olio utilizzato per la prima volta.
  Non appoggiare o tenere liquidi o materiali inflammabili, ne oggetti lavoramente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

AVVERTENZA! Vi è il rischio di danneggiare l'apparecchiatura.

Non pogiare pentole calde sul pannello dei comandi.
- Non esporre al calorie pentole vuote.
- Fare attenuation a non lasciar cadere oggetti o pentole sull'apparecchiatura. La superficie si potrebbe danneggiare.
Non mettere in funzione le zone di cottura in assenza di pentole o con pentole vuote.
Non appoggiare la pellicola di alluminio direttamente sull'apparecchiatura.
Non usare la piastra calda per la cottura diretta. Va usata con tegami adeguati allo scopo.
- L'apparecchiatura è destinata solo alla cottura. Non deve essere utilizzata per altri scopi, come per esempio il riscaldamento di un ambiente.
Non lasciare che sostenze acide, come per esempio aceto, succo di limone od anticalcare vengano a contatto con il piano di cottura. Si potrebbero formare delle macchie apache.

Manutenzione e pulizia

• Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei

materiali che compongono la superficie.

• Disattivare l'apparecchiatura e lasciarla raffreddare prima di procedere con la pulizia.
• Scollegare l'apparecchiatura alla rete elettrica prima di eseguire le operazioni di manutenzione.
  Non nebulizzare acqua néutilizzare vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

Rivolgersi all'autorità municipale per informazioni su come smaltire correttamente l'electrodomestico.
- Staccare la spina dall'alimentazione elettrica.
- Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.

Assistenza Tecnica

Per riparare l'apparecchiatura contattare il Centro di Assistenza Autorizzato.
- Utilizzare esclusivamente ricambi originali.

Smaltimento

AVVERTENZA! Rischio di lesioni o soffocamento.

DESCRIZIONE DEL PRODOTTO

Disposizione della superficie di cottura

1 Zona di cottura

AVVERTENZA! Il calore
residuo cui essere causa di
ustioni.

UTILIZZO QUOTIDIANO

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Uso del piano di cottura

Azionamento del piano di cottura tramite le manopole delorno. Nel capitolo "Utilizzo quotidiano" per ilorno viene spiegato come azionare il piano di cottura.

Prima diutilizzare l'apparecchiatura

Sistemare le pentole contenenti l'acqua su ciascuna zona di cottura, impostare la posizione massima ed avviare il piano di cottura per 10 min. Questo serve per bruciare i residui nell'apparecchiatura. Successivement, far funzionare l'apparecchiatura sulla posizione minima per 20 minuti. Durante quello periodo l'apparecchiatura può produrre un odore sgradevole e fumo. Non si tratta di un'anomalia. Accertarsi che il flusso d'aria sia sufficiente.

Utilizzo della piastra elettrica di cottura rapida

Un punto rosso in mezzo alla piatra indica una piatra elettrica di cottura rapida. Una piatra elettrica di cottura si riscalda più rapidamente delle piastre normali. I puntiRossi sono dipintisulle piastre. Possono deteriorarsi durante l'uso e possono addirittura scomparire completamente dopo un certo lasso di tempo.Cio non compromette il corretto funzionamento del piano di cottura.

CONSIGLI E SUGGERIMENTI UTILI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Pentole

Il fondo delle pentole dovrebbe essere il più possibile spesso e piano.

ATTENZIONE! Non usare pentole in ghisa, teglie in terracotta, grill o piastre tostapane. L'acciaio inox può brunire se sottomosto ad eccessivo riscaldamento.

PULIZIA E CURA

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Informazioni generali

• Pulire il piano di cottura dopo agli impiego.
• Usare sempre pentole con il fondopulito.
• I graffiti o le macchie scure sulla superficie non compromettono il funzionamento del piano di cottura.

Acciaio inox

• Per i bordi in acciaio inox del piano di cottura, usare agenti per la pulizia specifici.

• Il bordo in acciaio inox della piastra cui cambiare colore a causa della temperatura elevata.

• Lavare le parti in acciaio inox con acqua e asciugarle con un panno morbido.

Pulizia della piasta elettrica di cottura

1. Utilizzare detergente in polvere od un panno apposto.
2. Pulire il piano di cottura con un panno umido e una piccola quantità di detergente.
3. Scaldare la piastra di cottura ad una bassa temperatura e lasciare asciugare.
4. Per conservare le piastre di cottura in buono stato, strofinarle regolarmente con olio per macchina da cucire. Togliere le traccé di olio con carta assorbente.

RISOLUZIONE DEI PROBLEMI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Cosa fare se...

Problema Causa possibile Rimedio

Non è possibile attivare il piano di cottura o metterlo in funzione.

E scattato il fusabile. Verificare se l'anomalia di funzionamento è dovuta al fusabile. Nel caso in cui il fusabile continui a scattare, ri- volgersi ad un elettricista qualificato.

Se non è possibile trovare una soluzione...

Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza Autorizzato. Fornire i dati riportati sulla targhetta dei dati. Assicurarsi di aver acceso il piano di cottura correttamente. In caso di azionamento errato dell'apparecchiatura, l'intervento del

technico del Centro di Assistenza o del rivenditore potrè essere effettuato a pagamentoanche durante il periodo di garanzia.Le istruzioni relative al Centro di Assistenza e alle condizioni di garanzia sonocontainute nel libretto della garanzia.

Etichette fornite con il sacchetto degli accessori

Attaccare le etichette adesive come indicato di seguito:

A. Attaccarla sul Foglietto di garanzia ed inviare esta parte (ove prevista).
B. Attaccarla sul Foglietto di garanzia e conservare但这a parte (ove prevista).

C. Attaccarla sul libretto di istruzioni.

INSTALLAZIONE

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Tipodi collegamento piano cottura e forno

Quest'apparecchiatura ha un connettore arancione 1x14 poli e cui quere collegata a un forno con un connettore arancione 1x14 poli.

Prima dell'installazione

Prima di installare il piano di cottura, annotare l'informazione riportata di seguito

presente sulla targhetta dei dati. La targhetta dei dati è applicata sul lato inferiore del piano di cottura.

Modello

PNC

Numero di série

Piani di cottura da incasso

Utilizzare esclusivamente piani di cottura da incasso solo dopo l'installazione in idonei piani di lavoro e mobili da incasso conformi alle norme.

Caratteristiche tecniche zone di cottura

Zona di cottura	Potenza nominale (impostazio- ne di calore massima) [W]	Diametro della zona di cottura [mm]
Anteriore sini- stra	2000 180
Posteriore sini- stra	1500 145
Anteriore destra	1500 145
Posteriore de- stra	2000 180

Per risultati di cottura ottimali, utilizzare pentole con un diametro non superiore alla zona di cottura.

EFFICIENZA ENERGETICA

Informazioni sul prodotto conformi a EU 66/2014

Identificativo modello LEM6001E
Tipo di piano di cottura Piano di cottura		da incasso
Numero di zone di cottura 4
Tecnologia di calore Piastra elettrica
Diametro delle zone di cot- tura circolari (Ø)	Anteriore sinistra	18,0 cm
	Posteriore sinistra	14,5 cm
	Anteriore destra	14,5 cm
	Posteriore destra	18,0 cm
Consumo di energia per zona di cottura (EC electric cooking)	Anteriore sinistra	194,9 Wh / kg
	Posteriore sinistra	194,9 Wh / kg
	Anteriore destra	194,9 Wh / kg
	Posteriore destra	186,9 Wh / kg
Consumo di energia del piano di cottura (EC elec- tric hob)	192,9 Wh / kg

EN 60350-2 - Apparecchiature elettriche per la cottura per uso domestico - Parte 2: Piani di cottura - Metodi per la misurazione delle prestazioni

Risparmio energetico

È possibile risparmiare energia quotidianamente durante la cottura seguendo i suggerimenti che seguono.

• Quando si riscalda l'acqua,utilizzare solo la quantità necessaria.
• Se possibile, coprire sempre le pentole con il coperchio.
• Prima di attivare la zona di cottura, sistemare la pentola.

• Il fondo della pentola deve ave lo stesso diametro della zona di cottura.

• Sistemare le pentole più piccole sulle zone di cottura più piccole.

• Posizione are le pentole direttamente al centro della zona di cottura.
  Utilizzare il calore residuo per mantenere caldi i cibi o fonderli.

CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il symbolo.
Buttare l'imballaggio negli apposti
contentitori per il riciclaggio. Aiutare a
proteggere I'ambiente e la salute umana e a riciclare rifiuti derivanti da
apparecchiature elettriche ed elettroniche.

Non smaltire le apparecchiature che riportano il symbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.
