MANUALE UTENTE TD 740 MST Ariston Thermo

La ringraziamo per aver scelto un prodotto Ariston, sicuro e davvero facile da usare. Per conoscerlo, utilizzarlo al meglio e a lungo, le consigliamo di leggere quello manuale. Grazie

Visto da vicino

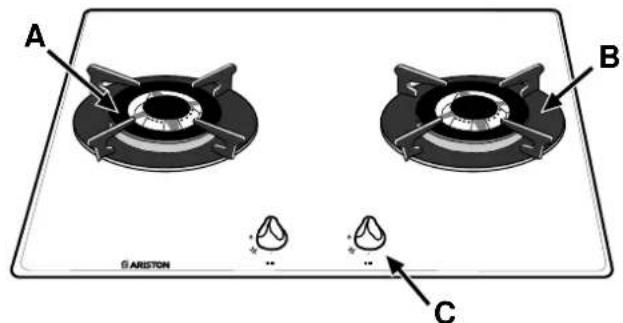

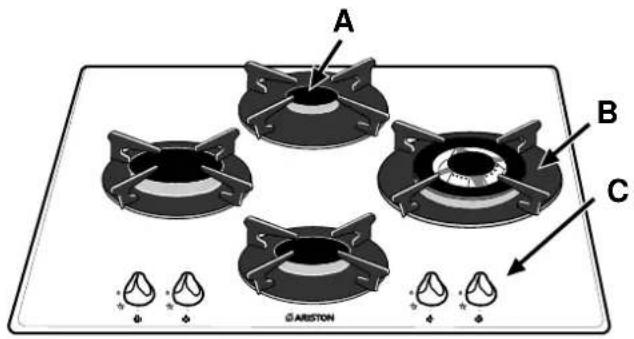

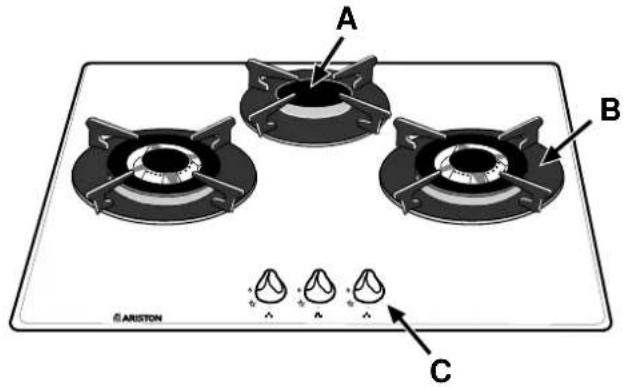

A. Bruciatori gas
B. Griglie di appoggio per recipienti di cottura
C. Manopole di lavoro dei brucatori gas
D. Candela di accensione dei bruciatori gas (presente solo su alcuni modelli)

F.Dispositivo di sicurezza (presente solo su alcuni modelli) - Interviene in caso di spegnimento accidentale della fiamma (trabocco di liquidi, correnti d'aria, ...) bloccando l'erogazione del gas al bruciatore.

Comeutilizzarlo

Su ciascuna manopola è indicata la posizione del bruciatore gas corrispondente.

Bruciatori gas

Sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzare. Il bruciatore prescelto può essere regolato alla manopola corrispondente come segue:

Spento

Massimo Minimo

Per accendere uno dei brucitori, avvicinare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza.

Nei modelli dotati di dispositivo di sicurezza "F", è necessario mantenere premuta la manopola per circa 6 secondi finché non si scalda il disposativo che mantiene automaticamente accesa la fiamma.

Nei modelli dotati di candelà di accensione "D", per accendere il bruciatore prescelto è sufficiente prima premere a fondo la manopola corrispondente, poi ruotarla in senso antiorario fino alla posizione di massima potenza, tenendola premuta fino alla avvenuta accensione.

Avvertenza: nel caso di una estinzione occidentale delle fiamme del bruciatore, chiudere la manopola di commande ritetare l'accensione dopo almeno 1 minuto.

Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino all'arresto (correspondente al symbolo “”).

Prima diogni operazione disconnettere l'apparecchio dall'alimentazione elettrica.

Per una lunga durata del piano è indispensable eseguire frequentlymente una accurata pulizia generale, tenendo presente che:

• le parti smaltate ed in vetro vanno lavate con acqua tiepidazza usare polveri abrasive e sostanze corrosive che potrebbero rovinarli;
• gli elementi mobili dei brucatori vanno lavati frequentemente con acqua calda e detersivo avendo cura di eliminare le eventuali incrostazioni;
• nei piani dotati di accensione automatica occorre procedure frequentemente ad una accurata pulizia della parte terminale dei dispositivi di accensione istantana elettronica e verificare che i fori di uscita del gas non siano ostruiti;
• il piano va pulito con prodotti per la pulizia dei vetri. Evitare l'utilizzo di prodotti e pagliette abrasive che sono provocare rigature sul vetro.
• la superficie del piano dovrà essere pulita regolarmente con una soluzione di acqua tiepida e detergente non abrasivo. Dapprima togliere dal piano di cottura tutti i resti di vivande e spruzzi di grasso con un raschietto per la pulizia per esempio CERIA in dotazionne) (Fig.A).

Pulire il piano di cottura quando è tiepido; utilizzare un prodotto di pulizia adatto, strofinare con un panno

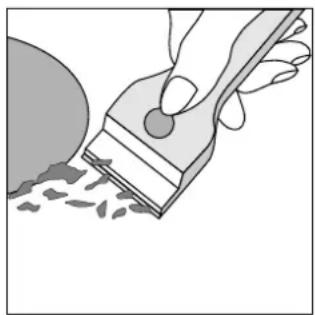

umido ed asciugare. Zucchero o vivande ad alto con- tenuto zuccherino vanno eliminati immediatamente alla zona di cottura ancora calda con un raschietto. In nessun caso utilizzato spugne o prodotti abrasivi, anche detersivi chimicamente aggressivi come gli spray da forno o prodotti smacchianti vanno evitati (Fig. B);

Fig.A Fig.B

Ingrassaggio dei rubinetti

Con il tempo più verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sare necessario provvedere alla pulizia interna e alla sostituzione del grasso.

N.B.: Questa operazione deve essere effettuata da un technique autorizzato dal costruttore.

Consigli d'uso

Consigli pratici per l'uso dei brucitori

Al fine di ottener il massimo rendimento è utile ricordare, quanto segue:

• utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al fine di evitare che le fiamme fuoriescano dal fondo dei recipienti.
• utilizzato sempre recipienti a fondo piatto e con copercchio.
• al momento dell'ebollizione ruotare la manopola sino alla posizione di minimo.

Bruciatore Ø Diameter Recipient(cm)

Rapidò Ridotto (RR) 24 - 26

Semi Rapidò (S) 16 - 20

Ausiliario (A) 10 - 14

Tripla Corona (TC) 24 - 26

Per identificare il tipo di bruciatore fate riferimento ai disegnì presenti nel paragrafo "Caratteristiche dei bruciatori ed ugelli"

C'é comme problema?

Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo che cose si può fare.

Innanzi tutto verificare che non ci siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare i rubinetti gas a monte del piano siano aperti.

Il bruciatore non si accende o la fiamma non è uniforme.

Avete controllato se:
- Sono ostruti i fori di uscita del gas del bruciatore.
- Sono montate correttamente tutte le parti mobili che compongono il bruciatore.

• Ci sono correnti d'aria nelle vicinanze del piano.

La fiamma non rimane accesa nelle versioni con sicurezza.

Avete controllato se:

Non avete premuto a fondo la manopola.
- Non avete mantenuto premuta a fondo la manopola per un tempo sufficiente ad attivare il disposativo di sicurezza.
- Sono ostruii i fori di fuoriuscita del gas in corrispondenza del dispositivo di sicurezza.

Il bruciatore in posizione di minimo non rimane acceso.

Avete controllato se:

• Sono ostruti i fori di fuoriuscita del gas.
• Ci sono correnti d'aria nelle vicinanze del piano.
• La regolazione del minimo non è corretta (Vedi paragrafo "Regolazione minimi").

I recipienti sono instabili.

Avete controllato se:

• Il fondo del recipiente è perfettamente piano.
  Il recipiente è centrato sul bruciatore.

• Le griglie sono state invertite.

Se, nonostante tutti i controllingi, il piano non funziona e l'inconveniente da voi rilevato persiste, chiamate il Centro Assistenza Tecnica Merloni Elettrodomestici più vicino, comunicando queste informazioni:

• Il tipo di guasto.

• La sigla del modello (Mod. ...) riportata sul certificato di garanzia.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezioni di ricambio non originali.

La sicurezza una buona abitudine

Per garantire l'efficienza e la sicurezza di quello elettrodomestico:

• rivolgetevi esclusivamente a centri di assistenza tecnica autorizzati

• richiedete sempre l'utilizzo di parti di ricambio originali

• Questo libretto riguarda un piano di cottura da incasso di classe3.

• L'apparecchio è concepito per uso non professionale nelle abitazioni e le sue caratteristiche non vanno modificate.
• Le istruzioni sono valide solo per i paesi di destinazione i cui symboli figurano sul libretto e sulla targa matricola.
• La sicurezza elettrica di questo apparecchio è assicurata soltanto quando lo stesso è correttamente collegato ad un efficente impianto di messa a terra come previsto delle vigenti norme di sicurezza.

Trattandosi di fonti di pericolo, evitare che bambini e incapaciti abbiano contatti con:

• i comandi e l'apparecchio in genere;
• gli imballaggi (sacchetti, polistirolo, chiodi ecc.);
• l'apparecchio, durante e subito dopo il funzionamento, visto il surriscaldamento;
• l'apparecchio inutilizzato (in quello caso vanno rese innocue le parti che potrebbero essere pericolose).

Vanno evitate le seguenti operazioni:

• toccare l'apparecchio con parti del corpo umide;
• I'uso quando si è a piedi nudi;
• tirare l'apparecchio o il cavo di alimentazione per staccarli alla presa di corrente;
• operazioni improprie e pericolose;
• ostruire le aperture di ventilazione o smaltimento calore;
• che il cavo di alimentazione di piccoli elettrodomestici finisca su parti calde dell'apparecchio;
• I'esposizione ad agenti atmosferici (pioggia, sole);
• l'utilizzo di liquidi infiammabili nei pressi;
• l'impiego di adattatori, prese multiple e/o prolonghe;
• l'impiego di pentole instabili o deformate;
• Il piano è resistenteagli sbalzi di temperatura e agli urti. Tuttavia se colpito con oggetti come taglierini o utensili con bordi appuntiti più rom-persi. In quello caso togliete subito l'alimentazione e rivolgetevi ad un centro di assistenza autoriz

zato.

• tentativi di installatione o riparazione perché l'intervento di personale qualificato.

Occorre assolutamente rivolgersi a personale qualificato nei seguenti casi:

• installmente (secondo le istruzioni del costruttore);
• quando si hanno dubbi sul funzionamento;
• sostituzione della presa in caso di incompatibilità con la spina dell'apparecchio.

Occorre rivolgersi a centri di assistenza autorizzati dal costruttore nei seguenti casi:

• in caso di dubbio sull'integrità dell'apparecchio dopo aver molto l'imballaggio;
• danneggiamento o sostituzione del cavo di alimentazione;
• in caso di guasto o cattivo funzionamento, richiedendo i ricambi originali.

È opportuno effettuire le seguenti operazioni:

• solo la cottura dei cibi evitando altre operazioni;
• verificare l'integrità dopo aver molto l'imballaggio;
• disconnettere l'apparecchio alla rete di alimentazione elettrica in caso di cattivo funzionamento e prima di qualiasi operazione di pulizia o manutenzione;
• quando inutilizzato, disinserire l'apparecchio alla rete elettrica e chiudere il rubinetto del gas (se previsto);
• controllare sempre che le manopole siano nella posizione “ · ”/“o” quando l'apparecchio non è utilizzato;
• tagliare il cavo di alimentazione dopo averlo disconnesso alla rete elettrica quando si decide di non utilizzato più l'apparecchio.
• Il costruttore non può essere considerato responsabile per eventuali danni derivanti da: errata installazione, usi improperi, erreoni ed irragionevoli.

Installazione dei piani da incasso

Le istruzioni che seguono sono rivolte all'installatore qualificato affinché compia le operazioni di installatione regolazione e manutenzione tecnica nel modo più corretto e secondo le norme in vigore.

Importante: qualsiasi intervento di regolazione, manutenzione etc. delve essere eseguito con il piano elettricamente disinserito.

Posizionamento

Importante: Anything applicable to the use of this product should be carefully checked before use.
a) Il locale deve prevedere un sistema di scarico all'esterno dei fumi della combustione, realizazotramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione agli volta che si accende l'apparecchio.

In camino o in canna fumaria ramificata Direttamente all'esterno (riservataagliapparecchi di cottura)

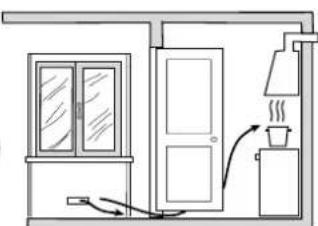

b) Il locale deve prevedere unsystema che consenta I'afflusso dell'aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2m^3 /h per kW di potenza installata. Il systema cui essere realizzato prelevando direttamente I'aria dall'esterno dell'edificio tramite un condotto di almeno 100~cm^2 di sezione utile e tale che non possa essere accidentalmente ostruito.Per gli appearecchi privi sul piano di lavoro, del dispositivo di sicurezza per assenza di fiamma, le aperture di ventilazione debbono essere maggiorate nella misura del 100% ,con un minimo di 200cm^2 (Fig.A).Ovvero,in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con I'esterno come sopra descririto,e che non siano parti comuni dell'immobile,o ambienti con pericolo di incendio, o camere da letto (Fig.B).

Particolare A Locale Locale da

adjacentevilare

Esempi di aperture di ventilazione Maggiorazione della fessura fra per l'aria combrente porta e pavimento
Fig.A Fig.B

c) Un utilizzo intensivo e prolongato dell'apparecchio può necessitar di una aerazione supplementare per esempio l'apertura di una finestra o una aerazione più efficace augmentando la potenza di spirazione meccanica se esta esiste.
d) I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano verso il basso. Quindi i locali contententi bidoni di GPL debbono prevedere delle aperture verso l'esterno così da permettere l'évacuatione dal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). É opportuno tenere nel locale solo il bidone in utilizzato, collocato in modo da non essere soggetti all'azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50^ .

Installazione dei piani da incasso

I piani a gas eisti sono predisposti con grado di protezione contro i riscaldamenti eccessivi di tipo X, èpertanto possibile l'installazione a bianco di mobili la cui altezza non superiQLl che del piano di lavoro. Per una corretta installazione del piano di cottura vanno osservate le seguenti precauzioni:

a) I mobili situati a fianco, la cui altezza superiQLlla del piano di lavoro, debbono essere situati ad almeno 600 mm. dal bordo del piano stesso.
b) Le cappe debbono essere installate secondo i requisiti richiesti nei libretti includazioni delle cappe stesse, comunique ad una distanza minima di 650~mm .

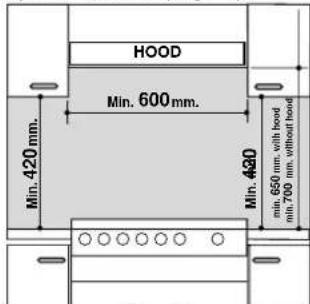

c) Posizione i pensili adiacenti alla cappa ad un'altezza minima dal top di 420 mm (Fig. C).

Fig.C

d) Allorché il piano di cottura venga installato quello un pensile, quest'ultimo dovrà mantenere una distanza minima dal top pari a 700 mm (millimetri) come da Fig. C.

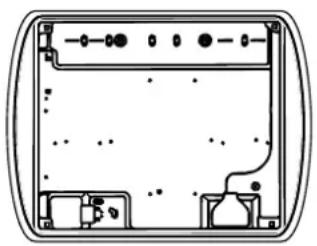

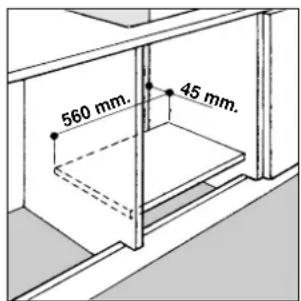

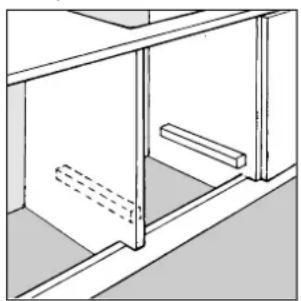

e) Il vano del mobile dovrà averè le dimensioni indicate nella figura.

Prima di procedere al fissaggio al top, posizionare la guarnizione (in dotazione) lungo il perimetro del piano come rappresentato in figura.

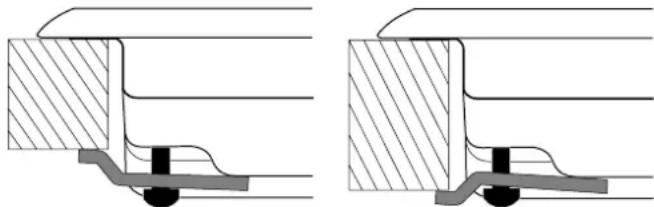

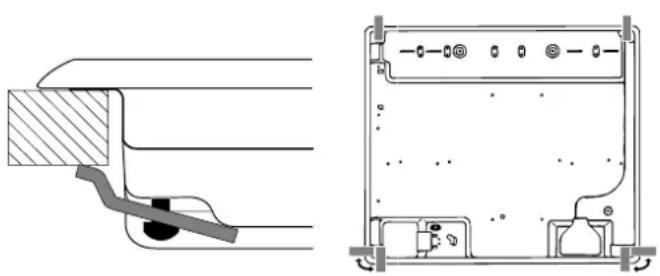

Sono previsti dei ganci di fissaggio che consentono di fissare il piano su top da 20 a 40 mm. di spessore. Per un buon fissaggio del piano è consigliabile usare tutti i ganci a disposizione.

Schema di fissaggio dei ganci

Posizione gancio per Posizione gancio per top H=30mm top H=40mm

Avanti

Posizione gancio per Dietro top H=20mm

N.B: Usare i ganci contenti nella "confezione accessori"
f) Nel caso in cui il piano non sia installato su di un forno incasso, è necessario insere un pannello di legno come isolamento. Esso dovra essere posizionato ad una distanza minima di 20mm . della parte inferiore del piano stesso.

Nota: Nel caso in cui il piano sia installato su di un forn o incasso, è preferibile installare il forn o in modo che appoggi su due listelli in legno; nel caso in cui sia presente un piano continuo di appoggio questo deve avere un'apertura posteriori di almeno 45 × 560 ~mm .

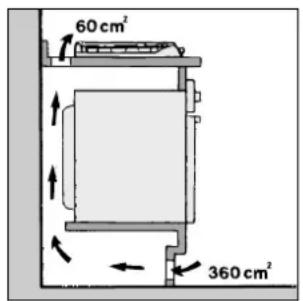

Nel caso di installatione sopra un forno da incasso alla ventilazione forzata di raffreddamento, per consentire un'adeguata areazione all'interno del mobile vanno garantite delle prese d'aria di ingressso e di uscita. Possibili esemp di montaggio sono illustrati nelle figure sottostanti.

Collegamento gas

Il collegamento dell'apparecchio alla tubazione o alla bombola del gas dovrà essere effettuato come prescritto delle Norme UNI-CIG 7129 e 7131, solo dopo essersi accertati cheesso è regolato per il tipo di gas con cui sare alimentato. In caso contrario eseguire le operazioni indicate al paragrafo "Adattamento ai diversi tipi di gas".Nel caso di alimentazione con gas liquido, da bombola,utilizzato regolatori di pressione conformi alle Norme UNI-CIG 7432.

Importante: per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 "Caratteristiche dei bruciatori ed ugelli".

Allaccio con tubo rigido (rame o acciaio)

L'allaccio all'impianto gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all'apparecchio. Sulla rampa di alimentazione dell'apparecchio è presente un raccordo a "L" orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti necessario ruotare il raccordo sostiturà tassativamente la guarnizione di tenuta (in dotazione con l'apparecchio). Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

Allaccio con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati

Il raccordo di entrata del gas all'apparechio è filettato 1/2 gas maschio cilindrico. Utilizzare esclusivamente tubi conformi alla Norma UNI-CIG 9891 e guarnizioni di tenuta conformi alla UNI-CIG 9264. La messa in opera di tali tubi delve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000mm . Ad all'accimento avvenuto assicurarsi che il tubo metallico flessibile non venga aicontto con parti mobili o schiacciato.

Controllo tenuta

Ad installmentazione ultimata controllare la perfetta tenuta di tutti i raccordi utilizzato una soluzione saponosa e mai una fiamma.

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduttore di terra del cavo è contraddistinto dai

colori giallo-verde. Nel caso di installatione sopra un forn o da incasso l'allaccio elettrico del piano e quello del forn ove seere realizzato separamente, sa per ragioni di sicurezza elettrica che per facilitare l'eventuale estrabilità del forn.

Allaccimento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicato sulla targhetta caratteristica, nel caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore omnipolare con aperture minima fra i contatti di 3mm . dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo che non raggiunga in nessun punto una temperatura superiore di 50^ a quella ambiente.

Prima di effettuare l'allciamento accertarsi che:

• la valvola limitatrice e l'impianto domestico possano sostortare il carico dell'apparecchiatura (vedi targhetta caratteristica);
• l'impiano di alimentazione sia munito di efficace collegamento a terra secondo le norme e le disposizioni di legge;
• la presa o l'interrotture omnipolare siano disponente raggiungibili con il piano installato.

N.B: non utilizzato riduzioni, adattatori o derivatori in quanto essi potrebbero provocare riscaldamenti o bruciature.

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per il quale esse è predisporto (indicato sulla etichetta fissata nella parte inferiore del piano o sull'imballo), occorre sostituire gli ugelli dei bruciatori effettuatinge le seguenti operazioni:

• togliere le griglie del piano e sfilare i bruciatori dalle loro sedi.
• svitare gli ugelli, servendosi di una chiave a tubo da 7mm. e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella 1 "Caratteristiche dei bruciatori ed ugelli").
• rimontare le parti eseguendo all'inverso le operazioni.
• al termine dell'operazione, sostituite la vecchia etichetta taratura con quella corrispondente al nuovo gas d'utilizzo, reperibile presso i Nostri Centri Assistenza Tecnica.

Qualora la pressione del gas utilizzato via diversa (o variabile) da quella prevista, è necessario installare, sulla tubazione di ingresso, un appropriato regolatore di pressione, secondo UNI-CIG 7430 (regolatori per gas canalizzati).

Regolazione aria primaria dei bruciatori

I brucatori non necessitano di nessuna regolazione dell'aria primaria.

Regolazione minimi

Regolazione minimi.

• portare il rubinetto sulla posizione di minimo;
• togliere la manopola ed agire sulla vite di regolazione posta all'interno o di bianco all'astina del rubinetto fino ad ottenere una piccola fiamma regolare;

N.B.: nel caso dei gas liquidi, la vite di regolazione dovrè essere avvitata a fondo.

• verificare che ruotando rapidamente la manopola dalla posizione di massimo a quella di minimo non si abbiano spegnimenti dei bruciatori.
• negli apparecchi provvisti del disposito di sicurezza (termocoppia), in caso di mancato funzionamento del disposito con bruciatori al minimo augmentare la portata dei minimi stessi agenda sulla vite di regolazione.

Effettuata la regolazione, ripristinate i sigilli posti sui bypass con ceralàcca o materiali equivalenti.

Caratteristiche dei bruciatori ed ugelli

Tabella 1 Gas liquido Gas naturale Gas città

Tabella 1 Gas liquido Gas naturale Gas città
Bruciatore Diametro(mm)	Potenza termicakW (p.c.s.*Nomin.	By-pass1/100(mm)*****	Ugello1/100(mm)***	Portata*g/h			Ugello1/100	Portata*1/h	Ugello1/100	Portata*1/h
		(1)	(mm)***	(mm)***	(mm)***	(mm)***	(mm)***	(mm)***	(mm)***	(mm)***	(mm)***	(mm)***
Rapidò Ridotto(RR)	100	2,60	0,7	41	39	80	189	186	110	248	260	592
Semi Rapidò(Medio) (S)	75	1,65	0,4	30	28	64	120	118	96	157	185	374
Ausiliario(Piccolo) (A)	55	1,00	0,4	30	28	50	73	71	71	95	145	227
Tripla Corona(TC)	130	3,25	1,3	60	57	91	236	232	133	309	320	737
Pressioni dialimentazione	Nominale (mbar)Minima (mbar)Massima (mbar)						28-302035	372545	201725		8615

• A 15°C e 1013 mbar-gas secco
  Propano P.C.S. = 50,37 MJ/kg
  * Butano P.C.S. = 49,47 MJ/kg
  Naturale P.C.S. = 37,78 MJ/m3
  Città P.C.S. = 15,87 MJ/m3

(1) Solo per apparetti con dispositivo di sicurezza contro le fughe di gas (riferimento F).

Attenzione: Conformmente alla Direttiva CEE 90/396 l'adattabilità al Gas Citta è consentita solo per apparecchi con dispositivo di sicurezza contro le fughe di gas (riferimento F).

Per la trasformazione a gas città, richiedere il kit ugelli presso un centro di assistenza Tecnica Merloni Elettrodomestici.

CE

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;
• 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni;
• 90/396/CEE del 29/06/90 (Gas) e successive modificazioni;
  93/68/CEE del 22/07/93 e successive modificazioni.

TD 720...

TD 730...

TD 740...
