MANUALE UTENTE PH 604 Ariston Thermo

La ringraziamo per aver scelto un prodotto Ariston, sicuro e davvero facile da usare. Per conoscerlo, utilizzarlo al meglio e a lungo, le consigliamo di leggere quello manuale. Grazie.

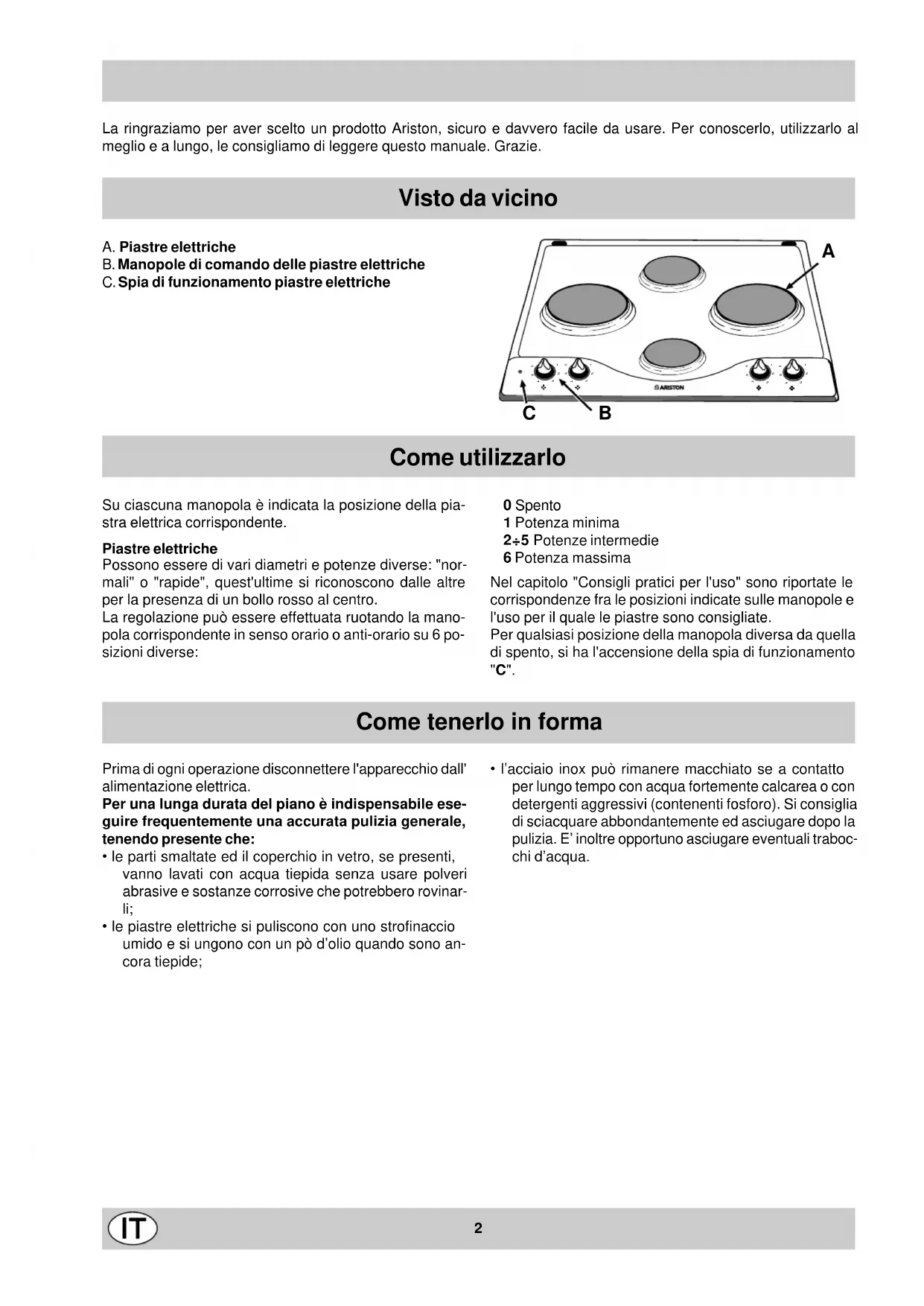

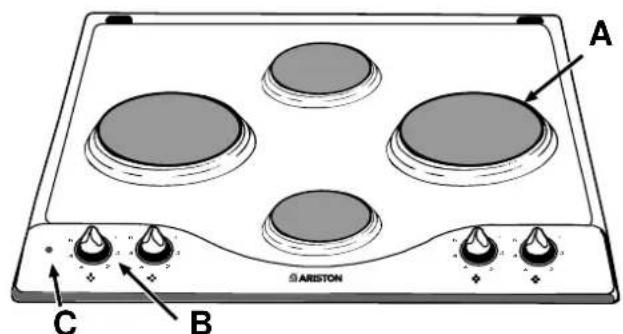

Visto da vicino

A. Piaestre elettriche
B. Manopole di comando delle piastre elettriche
C. Spia di funzionamento piastre elettriche

Comeutilizzarlo

Su ciascuna manopola è indicata la posizione della piastra elettrica corrispondente.

Piastre elettriche

Possono essere di vari diametri e potenze diverse: "normali" o "rapide", quest'ultime si riconoscono delle altre per la presenza di un bollo rosso al centro.

La regolazione può essere effettuata ruotando la manopola corrispondente in senso orario o anti-orario su 6 posizioni diverse:

0 Spento
1 Potenza minima
2÷5 Potenze intermedi
6 Potenza massima

Nel capitolo "Consigli pratici per l'uso" sono riportate le corrispondenze fra le posizioni indicate sulle manopole e l'uso per il quale le piastre sono consigliate.

Per qualsiasi posizione della manopola diversa da quella di spento, si ha l'accensione della spia di funzionamento "C".

Come tenerlo in forma

Prima di agli operazione disconnettere l'apparecchio dall'alimentazione elettrica.

Per una lunga durata del piano è indispensable eseguire frequentlymente una accurata pulizia generale, tenendo presente che:

• le parti smaltate ed il coperchio in vetro, se presenti, vanno lavati con acqua tiepida perché usare polveri abrasive e sostanze corrosive che potrebbero rovinari;

• le piastre elettriche si puliscono con uno strofinaccio umido e si ungono con un po d'olio quando sono an-cora tiepide;

• l'acciaio inox può rianere macchiato se a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (contenenti fosforo). Si consiglia di sciacquare abbondamente ed asciugare dopo la pulizia. E' inoltre opportuno asciugare eventuali trabocchi d'acqua.

Consigli pratici per l'uso delle piastre elettriche

Per evitare dispersioni di calore e danni alla piastrà è bene usare recipienti con fondo piano e di diametro non inferiore a quello della piastrà.

Pos.	Piastra normale o rapida
0 Spento
1 Cottura di verdure, pesci
2	Cottura di patate (a vapore) minestre, ceci, fagioli
3	Proseguito di cottura di grande quantità di cibi, minestroni
4 Arrostire (medio)
5 Arrostire (forte)
6 Rosolare o raggiungere bollitura in molto tempo

Uso del piano di cottura

Per ottenere i migliori risultati dal vostro piano di cottura, esistono alcuni accorgimenti fondamentali da seguire durante la cottura o nella preparazione dei cibi.

• Adoperare pentole con fondo piatto per essere certi dell'aderenza della pentola alla zona di cottura.

• Adoperare pentole di diametro sufficiente a coprirre completeness la piastra di cottura, in modo da garantire l'utilizzazione di tutto il calore disponibile.

• Accertatevi sempre che la base delle pentole sia sempre asciutta e pulita, per garantire un buon contatto ed una lunga durata delle piastre e delle pentole stesse.

La sicurezza una buona abitudine

Per garantire l'efficienza e la sicurezza di quello elettrodomestico:

• rivolgetevi esclusivamente a centri di assistenza tecnica autorizzati

• richiedete sempre l'utilizzo di parti di ricambio originali

• Questo libretto riguarda un piano di cottura da incasso di classe3.

• L'apparecchio è concepito per uso non professionale nelle abitatazioni e le sue caratteristiche non vanno modificate.
• Le istruzioni sono valide solo per i paesi di destinazione i cui simboli figurano sul libretto e sulla targa matricola.
• La sicurezza elettrica di quello appearecchio è assicurata soltanto quando lo stesso è correttamente collegato ad un efficiente impianto di messa a terra come previsto delle vigenti norme di sicurezza.

Trattandosi di fonti di pericolò, evitare che bambini e incapaci abbiano contatti con:

• i comandi e l'apparecchio in genere;
• gli imballaggi (sacchetti, polistirolo, chiodi ecc.);
• l'apparecchio, durante e subito dopo il funzionamento, visto il surriscaldamento;
• l'apparecchio inutilizzato (in quello vanno rese innocue le parti che potrebbero essere pericolose).

Vanno evitate le seguenti operazioni:

• toccare l'apparecchio con parti del corpo umide;
• l'uso quando si è a piedi nudi;
• tirare l'apparecchio o il cavo di alimentazione per staccarli alla presa di corrente;
• operazioni improprie e pericolose;
• ostruire le aperture di ventilazione o smaltimento calore;
• che il cavo di alimentazione di piccoli elettrodomestici finisca su parti calde dell'apparecchio;
• l'esposizione ad agenti atmosferici (pioggia, sole);
• l'utilizzo di liquidi infiammabili nei pressi;
• l'impiego di adattatori, prese multiple e/o prolonghe;
• l'impiego di pentole instabili o deformate;

• lasciare accese le piastre elettriche sera pentole;

• chiudere il coperchio in vetro (se presente) con i brucitori gas o le piastre elettriche ancore caldi;

• tentativi di installatione o riparazione perché l'intervento di personale qualificato.

Occorre assolutamente rivolgersi a personale qualificato nei seguenti casi:

• installmente (secondo le istruzioni del costrutto);
• quando si hanno dubbi sul funzionamento;
• sostituzione della presa in caso di incompatibilità con la spina dell'apparecchio.

Occorre rivolgersi a centri di assistenza autorizzati dal costruttore nei seguenti casi:

• in caso di dubbio sull'integrità dell'apparecchio dopo aver molto l'imballaggio;
  -danneggiamo sostituzione del cavo di alimentazione;
• in caso di guasto o cattivo funzionamento, richiedendo i ricambi originali.

É opportuno effettuare le seguenti operazioni:

• solo la cottura dei cibi evitando altre operazioni;
• verificare l'integrità après avoir molto l'imballaggio;
• disconnettre l'apparecchio alla rete di alimentazione elettrica in caso di cattivo funzionamento e prima di qualsiasi operazione di pulizia o manutenzione;
• quando inutilizzato, disinserire l'apparecchio alla rete elettrica e chiudere il rubinetto del gas (se previsto);
• controllare sempre che le manopole siano nella posizione "·"/"o" quando l'apparecchio non è utilizzato;
• tagliare il cavo di alimentazione dopo averlo disconnesso alla rete elettrica quando si decide di non utilizzato più l'apparecchio.
• Il costruttore non più essere considerato responsable per eventuali danni derivanti da: errata installmente, usi improperi, erre-nei ed irragionevoli.

Installazione dei piani da incasso

Le istruzioni che seguono sono rivolte all'installatore qualificato affinché compia le operazioni di INSTALLazione regolazione e manutenzione tecnica nel modo più corretto e secondo le norme in vigore.

Importante: qualiasi intervento di regolazione, manutenzione etc. deve essere eseguito con il piano elettricamente disinserito.

Installazione dei piani da incasso

I piani elettrici sono predisposti con grado di protezione contro i riscaldamenti eccessivi di tipo X, è pertanto possibile l'installazione a bianco di mobili la cui altezza non superi quella del piano di lavoro. Per una corretta installatione del piano di cottura vanno osservate le seguenti precauzioni:

a) I mobili situati a bianco, la cui altezza superiQLlla del piano di lavoro, debbono essere situati ad almeno 110mm dal bordo del piano stesso.
b) Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse.

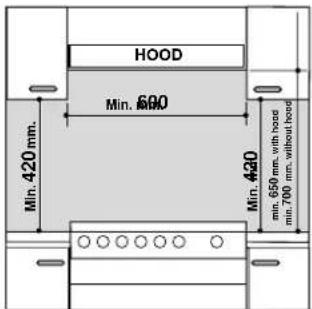

c) Nel caso di cappe larghe 600mm ,或者其他 rispettore quanto specificato al punto b), è necessario posizionare i pensili adiacenti alla cappa ad un'altezza minima dal top di 420mm , tale da consentire l'eventuale installatione del coperchio e la sua corretta manovrabilità (Fig. A), e in agli caso ad una distanza dal top tale da permettere un'agevole uso delle pento-le sull'apparecchio.

Fig. A

d) Allorché il piano di cottura venga installato sotto un pensile, quest'ultimo dovrà mantenere una distanza minima dal top pari a 700 mm (millimetri) come da Fig. A.

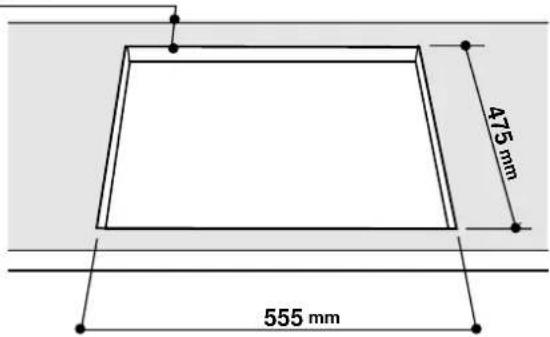

e) Il vano del mobile dovrà averè le dimensioni indicate nella Fig. B. Sono previsti dei ganci di fissaggio che consentono di fissare il piano su top da 20 a 40 mm. di spessore. Per un buon fissaggio del piano è consigliabile usare tutti i ganci a disposizione.

min. 55mm
Fig.B

Schema di fissaggio dei ganci

Posizione gancio per Posizione gancio per top H=30mm top H=40mm

Avanti

Posizione gancio per Dietro top H=20mm

N.B: Usare i ganci contentui nella "confezione accessori"

f) Nel caso in cui sotto il piano venga installato un pannello di legno come isolamento,esso dovrè essere posizionato ad una distanza minima di 20 mm.dalla parte inferiore del piano stesso.

Note: nel caso in cui il piano sia installato su di un forn o incasso, è preferibile installare il forn o in modo che appoggi su due listelli in legno; nel caso in cui si presente un piano continuo di appoggio questo deve averre un'apertura posteriori di almeno 45× 560mm (vedi figure seguenti).

Nel caso di installatione sopra un forno da incasso alla ventilazione forzata di raffreddamento, per consentire un'adeguata areazione all'interno del mobile vanno garantite delle prese d'aria di ingresso e di uscita. Possibili esempiti di montaggio sono illustrati nelle figure sottostanti.

Collegamento elettrico

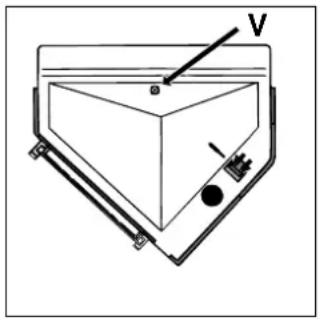

I piani elettrici non sono dotati di cavo di alimentazione in quanto il cavo va dimensionato in base al tipo di collegamento elettrico utilizzato (vedi schema di connessione seguente). Per allacciare il cavo procedere come segue: Aprire la scatola morsettiera svitando la vite "V" ed après il coperchio.

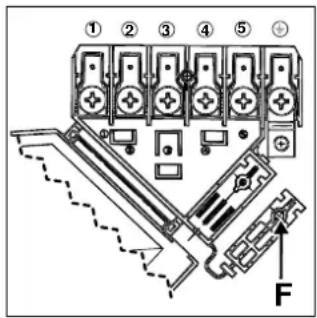

Allacciare i fili in accordo con il seguente diagramma.

400V3N\~ H05RR-F 5× 1.5 CEI-UNEL35363
400V2N\~ H05RR-F 4x1.5 CEI-UNEL 35363
230V1N\~ H07RN-F 3x2.5 CEI-UNEL 35364

Fissare il cavo nel fissacavo "F", richiudere e fissare il coperchio con la vite "V".

Allaccimento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicato sulla targhetta caratteristica, nel caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore omnipolare con aperture minima fra i contatti di 3mm . dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo che non raggiunga in nessun punto una temperatura superiore di 50^ a quella ambiente.

Prima di effettuare l'allciamento accertarsi che:

• la valvola limitatrice e l'impianto domestico possano sostortare il carico dell'apparecchiatura (vedi targhetta caratteristica);
• l'impiano di alimentazione sia munito di efficace collegamento a terra secondo le norme e le disposizioni di legge;
• la presa o l'interrottore omnipolare siano disponibile raggiungibili con il piano installato.

N.B: non utilizzato riduzioni, adattatori o derivatori in quanto essi potrebbero provocare riscaldamenti o bruciature.

Attenzione: nel caso di installatione sopra un forno da incasso l'allaccio elettrico del piano e quello del forno deve essere realizzato separatamente, sua per ragioni di sicurezza elettrica che per facilitire l'eventuale estrabilità del forno.

Caratteristiche tecniche

Tensione frequenza di alimentazione e potenza:

230V 1N ~ / 400V 3N ~ 50-60Hz 7000W

CE

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;
• 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni;
• 93/68/CEE del 22/07/93 e successive modificazioni.
