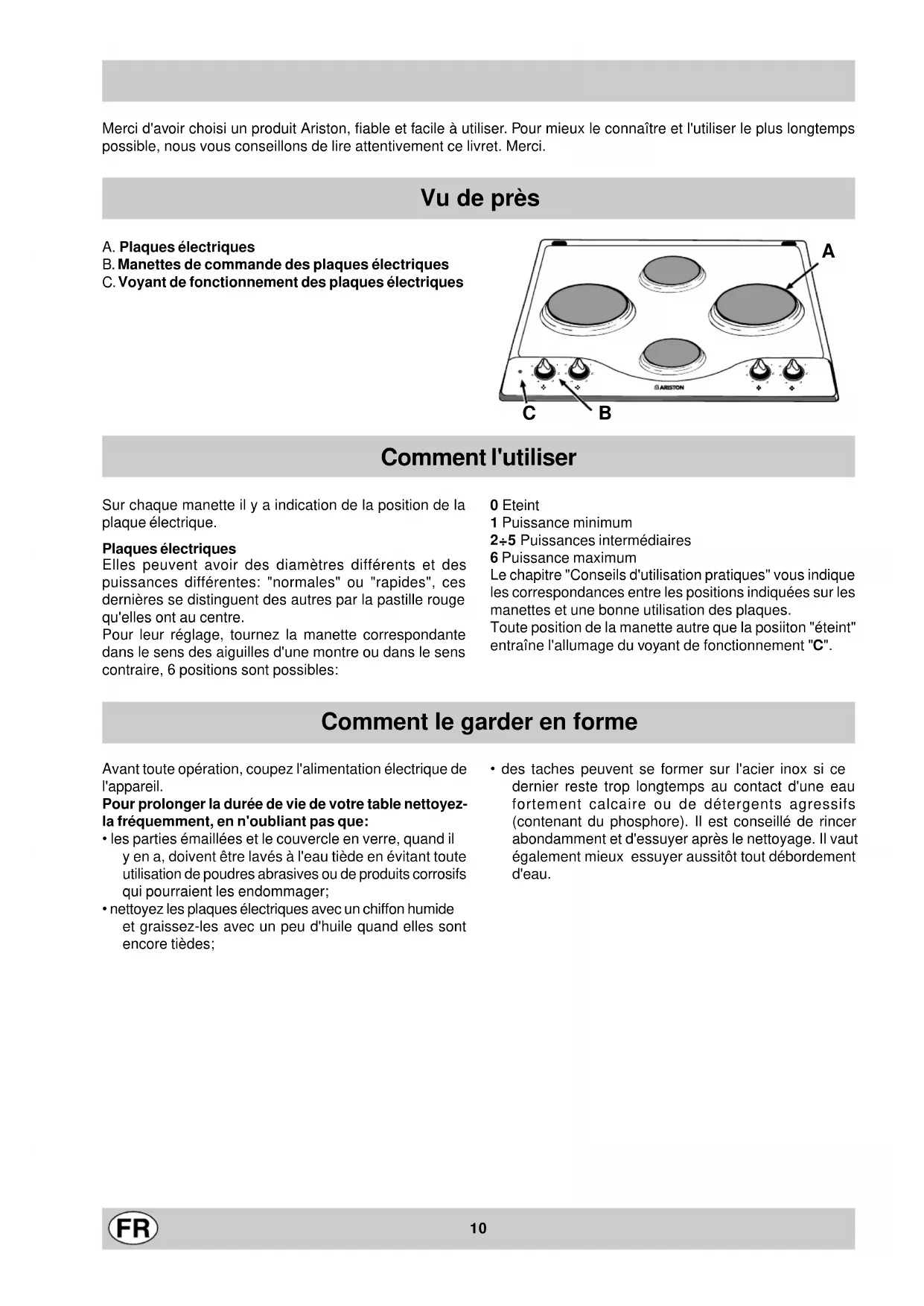

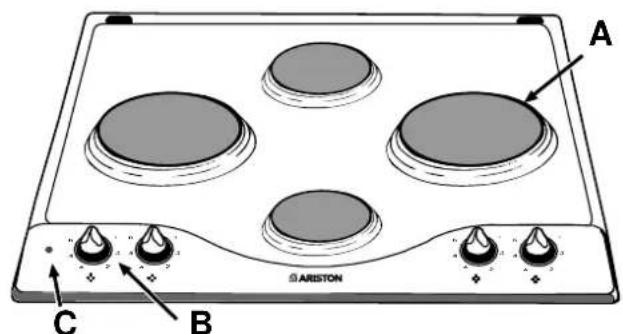

Vu de près Comment l'utiliser Sur chaque manette il y a indication de la position de la plaque électrique. Plaques électriques Elles peuvent avoir des diamètres différents et des puissances différentes: "normales" ou "rapides", ces dernières se distinguent des autres par la pastille rouge qu'elles ont au centre. Pour leur réglage, tournez la manette correspondante dans le sens des aiguilles d'une montre ou dans le sens contraire, 6 positions sont possibles: 0 Eteint 1 Puissance minimum 2÷5 Puissances intermédiaires 6 Puissance maximum Le chapitre "Conseils d'utilisation pratiques" vous indique les correspondances entre les positions indiquées sur les manettes et une bonne utilisation des plaques. Toute position de la manette autre que la posiiton "éteint" entraîne l'allumage du voyant de fonctionnement "C". Comment le garder en forme Avant toute opération, coupez l'alimentation électrique de l'appareil. Pour prolonger la durée de vie de votre table nettoyez- la fréquemment, en n'oubliant pas que:

• les parties émaillées et le couvercle en verre, quand il y en a, doivent être lavés à l'eau tiède en évitant toute utilisation de poudres abrasives ou de produits corrosifs qui pourraient les endommager;

• nettoyez les plaques électriques avec un chiffon humide et graissez-les avec un peu d'huile quand elles sont encore tièdes;

• des taches peuvent se former sur l'acier inox si ce dernier reste trop longtemps au contact d'une eau fortement calcaire ou de détergents agressifs (contenant du phosphore). Il est conseillé de rincer abondamment et d'essuyer après le nettoyage. Il vaut également mieux essuyer aussitôt tout débordement d'eau.11 La sécurité, une bonne habitude Conseils d'utilisation

• Ce livret concerne une table de cuisson à encastrer classe

• Cet appareil a été conçu pour un usage non professionnel, à domicile, ses caractéristiques ne peuvent être modifiées.

• Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation.

• La sécurité électrique de cet appareil n'est garantie que si ce dernier a été correctement raccordé à une installation de mise à la terre efficace conforme aux normes de sécurité.. Ce dernier pouvant représenter un danger, évitez que des enfants ou des incapables aient accés: - aux commandes et à l'appareil en général; - aux emballages (sachets, polystyrène, clous etc.); - à l'appareil, pendant et tout de suite après son fonctionnement, à cause de la surchauffe; - à l'appareil inutilisé dans ce cas il faut rendre inoffensives les parties pouvant s'avérer dangereuses). Evitez: - de toucher l'appareil avec des parties du corps humides; - de l'utiliser pieds nus; - de tirer sur l'appareil ou sur le cordon d'alimentation pour le débrancher de la prise de courant; - toute opération inappropriée ou dangereuse; - de boucher les fentes d'aération ou de déperdition de la chaleur; - que le cordon d'alimentation de petits électroménagers touchent à des parties chaudes de l'appareil; - l'exposition aux agents atmosphériques (pluie, soleil); - d'utiliser des liquides inflammables à proximité; - d'utiliser des adaptateurs, des prises multiples et/ou des rallonges; - de laisser les plaques électriques allumées sans casserole dessus; - de fermer le couvercle en verre (quand il y en a un) quand les brûleurs à gaz ou les plaques électriques sont encore chauds; - toute tentative d'installation ou de réparation sans l'intervention de personnel qualifié. Faites toujours appel à des techniciens qualifiés dans les cas suivants: - installation (conforme aux instructions du fabricant); - quand vous avez des doutes sur son fonctionnement; - remplacement de la prise en cas d'incompatibilité avec la fiche de l'appareil. Faites appel aux centres de service après-vente agréés par le fabricant dans les cas suivants: - en cas de doute sur le bon état de l'appareil lors de son déballage; - endommagement ou remplacement du cordon d'alimentation; - en cas de panne ou de mauvais fonctionnement, exigez des pièces détachées originales.. Effectuez les opérations suivantes: - évitez toute opération autre que la cuisson; - vérifiez le bon état de l'appareil lors de son déballage; - débranchez l'appareil de la prise de courant en cas de mauvais fonctionnement et avant toute opération de nettoyage ou d'entretien; - quand il est inutilisé, débranchez-le de la prise et fermez le robinet du gaz (s'il y en a un de prévu); - veillez à ce que les manettes soient toujours sur la position “•”/”o” quand l'appareil est inutilisé; - coupez le cordon d'alimentation après l'avoir débranché de la prise quand vous décidez de ne plus utiliser votre appareil.

• Le fabricant décline toute responsabilité en cas de dommages dûs à: une mauvaise installation, à des usages impropres, incorrects et déraisonnables. Conseils pratiques pour l'utilisation des plaques électriques Afin d'éviter toute déperdition de chaleur et d'endommager la plaque, utilisez des casseroles à fond plat et d'un diamètre au moins égal à celui de la plaque. Position Plaque normale ou rapide 0 Eteint 1 Cuisson de légumes verts, poissons

Cuisson de pommes de terre (à la vapeur) soupes, pois chiches, haricots

Pour continuer la cuisson de grandes quantités d'aliments, minestrone 4 Rôtir (moyen) 5 Rôtir (fort)

Rissoler ou rajoindre l'ébullition en peu de temps Utilisation du plan de cuisson Pour obtenir de meilleures performances de votre table de cuisson, suivez quelques conseils indispensables pour la cuisson ou la préparation des aliments.

• Utilisez des casseroles à fond plat qui permettent une meilleure adhérence de la casserole au foyer de cuisson.

• Utilisez des casseroles dont le diamètre couvre complètement le foyer, vous profiterez ainsi de toute la chaleur disponible.

• Veillez à ce que le dessous des casseroles soit toujours bien propre et sec pour assurer un bon contact et ga- rantir une plus longue durée de vie de la table et des casseroles. Pour garantir l'efficacité et la sécurité de ce produit:

• adressez-vous exclusivement aus Centres d'assistance technique agréés

• demander toujours l'utilisation de pièces détachées originales.12 Installation des tables à encastrer Les instructions suivantes sont destinées à l’installateur qualifié pour lui permettre d’effectuer correctement les opérations d’installation, de réglage et d’entretien technique conformément aux normes en vigueur. Important: n’importe quelle opération de réglage, d’entretien, etc..., doit être effectuée après avoir débranché la prise de la table de cuisson. Installation des tables à encastrer Les plans éIectriques sont prévus avec degré de protection contre les surchauffes de type X, on peut par conséquent les installer à côté de meubles dont la hauteur ne dépasse pas celle du plan de travail. Pour une installation correcte de la table de cuisson, prenez les précautions suivantes: a) Les meubles adjacents ayant une hauteur dépassant celle du plan de travail, doivent être situés à au moins 110 mm du bord du plan. b) Les hottes doivent être installées conformément aux indications fournies par les notices d'instructions de ces dernières et en tous cas, à au moins 650 mm de distance. c) Positionner les éléments adjacents à la hotte à 420 mm. au moins au-dessus de la table (Fig. A). HOOD

Min. mm. Min. mm. Fig. A d) Si la table est installée sous un élément suspendu, il faut que ce dernier soit placé à au moins 700 mm (millimètres) de distance du plan comme indiqué Fig. A. e) La niche pratiquée dans le meuble devra avoir les dimensions indiquées Fig. B. Des crochets de fixation sont prévus pour fixer le plan sur des dessus de meuble de 20 à 40 mm d’épaisseur. Il est conseillé d’utiliser tous les crochets fournis pour obtenir une bonne fixation de la table.

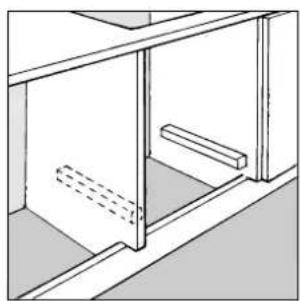

Fig. B Schéma de fixation des crochets Position crochet pour Position crochet pour top H=30mm top H=40mm Devant Position crochet pour Derrière top H=20mm N.B: Utilisez les crochets inclus dans le "sachet accessoires" f) Si la table de cuisson n’est pas installée au-dessus d’un four encastré, il faut intercaler un panneau en bois servant d’isolation. Ce dernier doit être installé à au moins 20 mm. de distance du bas de la table. Note: si la table de cuisson est installée au dessus d’un four encastré, il vaut mieux installer le four de façon à ce qu’il repose sur deux cales en bois; si le plan d’appui est un plan continu, ce dernier doit avoir à l'arrière une ouverture d'au moins 45x560 mm. 560 mm. 45 mm. En cas d’installation au dessus d’un four encastré sans refroidissement à ventilation forcée, il faut prévoir des prises d’air d’entrée et de sortie pour avoir une bonne aération à l’intérieur du meuble. Les figures ci dessous illustrent des possibilités de montage.13 Branchement du cordon d’alimentation à la ligneélectriqueMonter sur le cordon une fiche normalisée pour la chargefigurant sur la plaquette des caractéristiques; en cas debranchement direct sur la ligne électrique, intercaler entrel’appareil et l’installation électrique un interrupteur omnipolaire,avec ouverture minimum de 3 mm entre les contacts,dimensionné à la charge et conforme aux normes en vigueur(le fil de terre jaune-vert ne doit pas être interrompu parl’interrupteur). Le cordon d’alimentation doit être placé de façonà ce qu’il n’atteigne en aucun point une température dépassantla température ambiante de plus de 50°C. Avant de procéderau branchement, assurez-vous que:

• le plomb réducteur et l’installation de l’appartement puissent supporter la charge de l’appareil (voir plaquettedes caractéristiques);
• l’installation électrique soit bien équipée d’une mise à la terre efficace dans le respect des normes et desdispositions prévues par la loi;

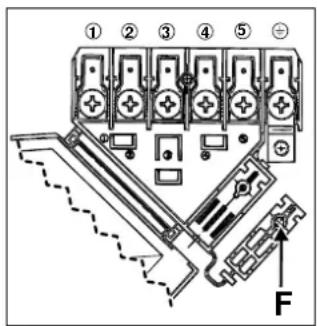

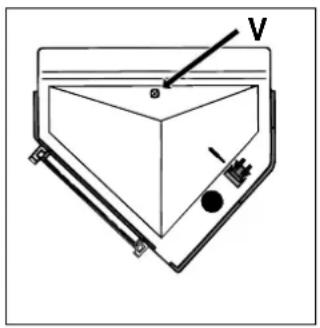

• la prise ou l’interrupteur omnipolaire puissent être aisément atteints après installation.N.B: n’utiliser ni réducteurs, ni adaptateurs, ni dérivationscar ils pourraient provoquer des surchauffes ou des brûlures.Attention: en cas d'installation au-dessus d'un four àencastrer, procédez séparément au branchement électriquedu plan et à celui du four, pour des raisons de sécuritéélectriques mais aussi pour permettre de sortir le four plusaisément en cas de besoin.Raccordement électriqueLes plans électriques ne disposent pas de câbled'alimentation car le câble doit être dimensionné enfonction du type de branchement électrique utilisé (voirschéma de connexion suivant). Pour raccorder le câbleprocédez comme suit: Ouvrez le boîtier du bornier en dévissant la vis "V" et ouvrez le couvercle.

Branchez les fils suivant le diagramme suivant.400V 3N ~H05RR-F 5x1.5 CEI-UNEL 35363400V 2N ~H05RR-F 4x1.5 CEI-UNEL 35363230V 1N ~H07RN-F 3x2.5 CEI-UNEL 35364

Fixez le câble dans le serre-câble "F", refermez et fixez lecouvercle avec la vis "V". Caractéristiques techniques Tension fréquence d'alimentation et puissance: 230V 1N ~ / 400V 3N ~ 50-60Hz 7000W Cet appareil est conforme aux DirectivesCommunautaires suivantes:- 73/23/CEE du 19/02/73 (Basse Tension) et modificationssuccessives;- 89/336/CEE du 03/05/89 (Compatibilitéélectromagnétique) et modifications successives;- 93/68/CEE du 22/07/93 et modifications successives.viale Aristide Merloni, 47 - 60044 Fabriano tel. 0732/6611 - telex 560196 - fax 0732/662954 www.Merloni.com Nuovo piano incasso elettrico 60 06/99 - 195016908.02 Xerox Business Services - Docutech
