FORNO FB 21 A.2/HA FB 21 A.2 IX/HA FB 21.2/HA FB 21.2 IX/HA FB 26.2/HA FB 26 C.2/HA Sommario Installazione, 2-3 Posizionamento Collegamento elettrico Targhetta caratteristiche Descrizione dellapparecchio, 4 Vista dinsieme Pannello di controllo Avvio e utilizzo, 5 Avviare il forno Utilizzare il timer Programmi, 6-7 Programmi di cottura Consigli pratici di cottura Tabella cottura Il programmmatore di cottura elettronico, 8 Precauzioni e consigli, 9 Sicurezza generale Smaltimento Risparmiare e rispettare lambiente Manutenzione e cura, 10 Escludere la corrente elettrica Pulire lapparecchio Pulire la porta Sostituire la lampadina Assistenza, 11 Assistenza attiva 7 giorni su 7 Istruzioni per luso Italiano, 1 Français, 22 Espanol, 32 Portuges, 42 English,12

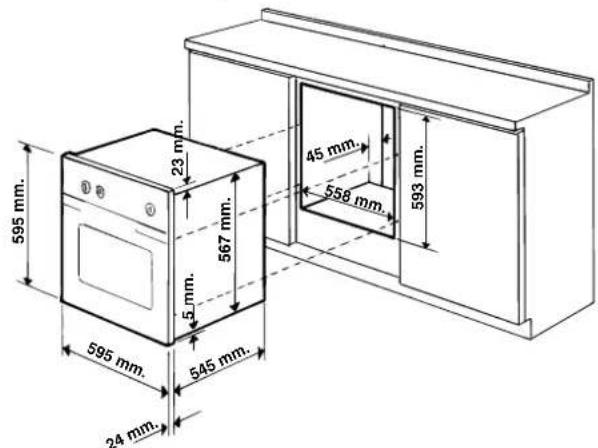

È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme allapparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza. Posizionamento Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli). Linstallazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose. Incasso Per garantire un buon funzionamento dellapparecchio è necessario che il mobile abbia le caratteristiche adatte: i pannelli adiacenti il forno devono essere di materiale resistente al calore; nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100°C; per lincasso del forno, sia nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve avere le seguenti dimensioni: Una volta incassato lapparecchio non debbono essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con questo tipo di installazione. Aerazione Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia unapertura di almeno 45 x 560 mm (vedi figure). Centraggio e fissaggio Regolare i 4 tacchetti posti lateralmente al forno, in corrispondenza dei 4 fori sulla cornice perimetrale, in base allo spessore della fiancata del mobile: spessore di 20 mm: rimuovere la parte mobile del tacchetto (vedi figura); spessore di 18 mm: utilizzare la prima scanalatura, come già predisposto dal fabbricante (vedi figura); spessore di 16 mm: utilizzare la seconda scanalatura (vedi figura). Per fissare lapparecchio al mobile: aprire la porta del forno e avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale. Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza laiuto di qualche utensile. 595 mm.595 mm.24 mm.545 mm.5 mm.567 mm.23 mm.593 mm.45 mm. 558 mm. 560 mm. 45 mm. InstallazioneIT

Collegamento elettrico I forni dotati di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetta caratteristiche (vedi sotto). Montaggio del cavo di alimentazione

1. Aprire la morsettiera

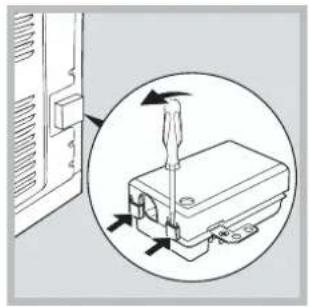

facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio (vedi figura).

2. Svitare la vite del

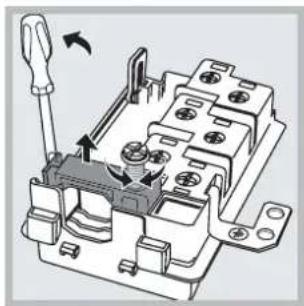

serracavo e toglierlo facendo leva con un cacciavite (vedi figura).

3. Togliere le viti dei

contatti L-N- e poi fissare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) Giallo- Verde (

Allacciamento del cavo di alimentazione alla rete Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche (vedi a fianco). In caso di collegamento diretto alla rete è necessario interporre tra lapparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dallinterruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente. Linstallatore è responsabile del corretto collegamento elettrico e dellosservanza delle norme di sicurezza. Prima di effettuare lallacciamento accertarsi che: la presa abbia la messa a terra e sia a norma di legge; la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche (vedi sotto); la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche (vedi sotto); la presa sia compatibile con la spina dellapparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple. Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. Il cavo non deve subire piegature o compressioni. Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate. TARGHETTA CARATTERISTICHEDimensionimodelli senzapannelliautopulentilarghezza cm 43,5altezza cm 32profondità cm 43,5Volume modellisenza pannelliautopulentilt. 60Dimensionimodelli conpannelliautopulentilarghezza cm 43,5altezza cm 32profondità cm 40Volumemodelli conpannelliautopulentilt. 56Colle

amentielettricitensione a 230V ~ 50/60Hz o50Hz (vedi targhettacaratteristiche)potenza massima assorbita2250WENERGYLABELDirettiva 2002/40/CEsulletichetta dei forni elettrici.Norma EN 50304Consumo energia dichiarazioneClasse convezione Naturale -funzione diriscaldamento:

Tradizionale.Questa apparecchiatura èconforme alle seguenti DirettiveComunitarie: 73/23/CEE del19/02/73 (Bassa Tensione) esuccessive modificazioni -89/336/CEE del 03/05/89(Compatibilità Elettromagnetica)e successive modificazioni -93/68/CEE del 22/07/93 esuccessive modificazioni.2002/96/CE4

Presente solo in alcuni modelli.

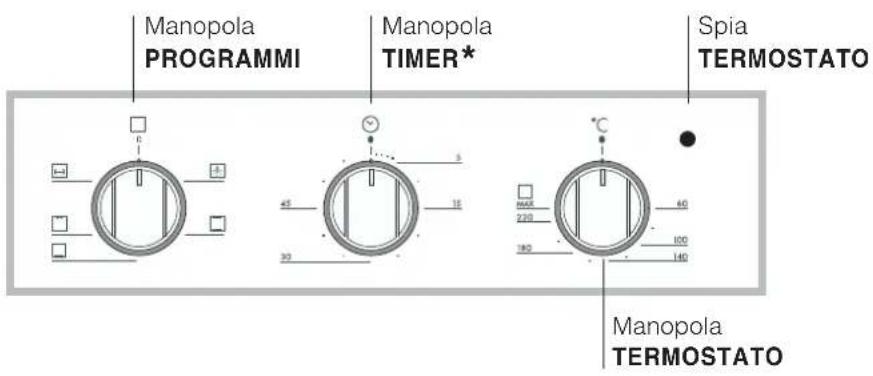

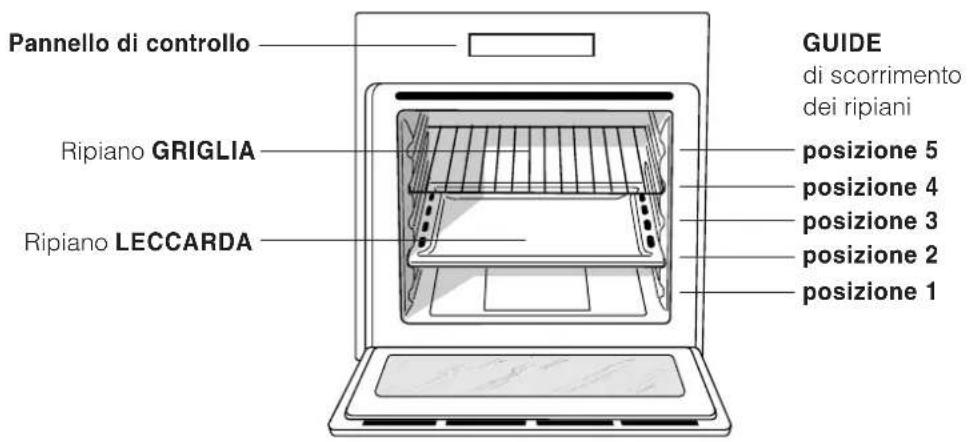

Spia TERMOSTATO Pannello di controllo Ripiano GRIGLIA Ripiano LECCARDA GUIDE di scorrimento dei ripiani posizione 5 posizione 4 posizione 3 posizione 2 posizione 1 Descrizione dellapparecchio Vista dinsieme Pannello di controllo

Presente solo in alcuni modelli. Alla prima accensione fare funzionare il forno a vuoto per almeno unora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. Lodore che si avverte è dovuto allevaporazione delle sostanze usate per proteggere il forno. Negli apparecchi dotati di programmatore elettronico per utilizzare il forno elettrico premere il tasto (sul display compare il simbolo ) prima di selezionare la funzione di cottura desiderata. Avviare il forno

1. Selezionare il programma di cottura desiderato

TERMOSTATO. Una lista con le cotture e le relative temperature consigliate è consultabile nella Tabella cottura (vedi Programmi).

3. La spia TERMOSTATO accesa indica la fase di

riscaldamento fino alla temperatura impostata.

4. Durante la cottura è sempre possibile:

- modificare il programma di cottura agendo sulla manopola PROGRAMMI; - modificare la temperatura agendo sulla manopola TERMOSTATO; - interrompere la cottura riportando la manopola PROGRAMMI in posizione 0. Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto. Porre sempre i recipienti di cottura sulla griglia in dotazione. Ventilazione di raffreddamento Per ottenere una riduzione delle temperature esterne, alcuni modelli sono dotati di una ventola di raffreddamento. Questa genera un getto daria che esce tra il pannello di controllo e la porta del forno. A fine cottura la ventola rimane attiva finché il forno non è sufficientemente freddo. Luce del forno Si accende selezionando con la manopola PROGRAMMI. Rimane accesa quando si seleziona un programma di cottura. Utilizzare il timer

1. Occorre anzitutto caricare la suoneria, ruotando la

manopola TIMER di un giro quasi completo in senso orario.

2. Tornando indietro in senso antiorario, impostare il

tempo desiderato facendo coincidere i minuti indicati sulla manopola TIMER con il riferimento fisso sul pannello di controllo.

3. Il timer è un contaminuti: a tempo scaduto emette

un segnale acustico. Il timer non controlla laccensione e lo spegnimento del forno. Avvio e utilizzo6

Programmi di cottura Per tutti i programmi è impostabile una temperatura tra 60°C e MAX, tranne: GRILL (si consiglia di impostare solo su MAX); Programma FORNO TRADIZIONALE Si attivano i due elementi riscaldanti inferiore e superiore. Con questa cottura tradizionale è meglio utilizzare un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperatura. Programma FORNO DOLCE Si accende lelemento riscaldante inferiore. Questa funzione è indicata per la cottura di cibi delicati, in particolare i dolci che necessitano di lievitazione, in quanto viene facilitata dal calore proveniente dal basso. Viene fatto notare che le temperature più elevate vengono raggiunte in tempi piuttosto lunghi, pertanto in questi casi è consigliabile utilizzare la funzione Forno Tradizionale. Programma

ORNO SOPRA Si accende lelemento riscaldante superiore. Questa funzione può essere utilizzata per ritocchi di cottura. Programma GRILLGRILL GRILLGRILL GRILL Si accende lelemento riscaldante superiore. La temperatura assai elevata e diretta del grill consente la immediata rosolatura superficiale dei cibi che, ostacolando la fuoriuscita dei liquidi, li mantiene più teneri internamente. La cottura al grill è particolarmente consigliata per quei piatti che necessitano di elevata temperatura superficiale: bistecche di vitello e manzo, entrecôte, filetto, hamburger etc...

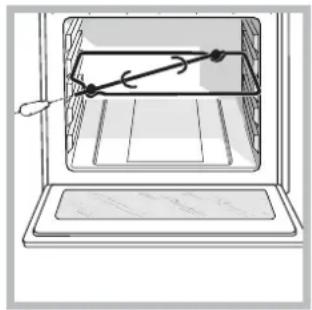

Alcuni esempi di utilizzo sono riportati al paragrafo Consigli pratici per la cottura. Effettuare le cotture con la porta del forno chiusa. Girarrosto (solo in alcuni modelli) Per azionare il girarrosto (vedi figura) procedere come segue:

1. mettere la leccarda in posizione 1;

2. mettere il sostegno del girarrosto in posizione 3 e

inserire lo spiedo nellapposito foro posto sulla parete posteriore del forno;

3. azionare il girarrosto selezionando con la manopola

Consigli pratici di cottura Nelle cotture ventilate non utilizzare le posizioni dei ripiani 1 e 5: sono investite direttamente dallaria calda, che potrebbe provocare bruciature sui cibi delicati. Nelle cotture GRILL, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi). GRILL Inserire la griglia in posizione 3 o 4, disponendo gli alimenti al centro della griglia. Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato. ProgrammiIT

Tabella cottura Programmi Alimenti Peso (Kg) Posizione dei ripiani Preriscaldamento (minuti) Temperatura consigliata Durata cottura (minuti) Tradizionale Anatra Arrosto di vitello o manzo Arrosto di maiale Biscotti (di frolla) Crostate Lasagne Agnello Sgombro Plum-cake Bignè Pan di spagna Torte salate

30-40 35-40 50-60 25-30 Forno Sopra Ritocchi di cottura - 3/4 15 220 - Grill Sogliole e seppie Spiedini di calamari e gamberi Filetto di merluzzo Verdure alla griglia Bistecca di vitello Cotolette Hamburger Sgombri Toast

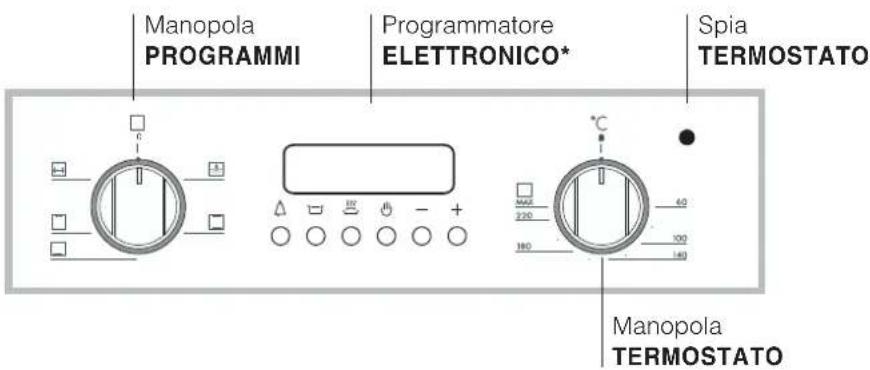

Il programmmatore di cottura elettronico Consente di programmare il forno o il grill nei funzionamenti: inizio cottura ritardato con durata stabilita; inizio immediato con durata stabilita; contaminuti. Funzione dei tasti :

: contaminuti ore, minuti

: commutazione manuale

: impostazione tempi indietro

: impostazione tempi avanti Come rimettere lorologio digitale Dopo lallacciamento alla rete o dopo una mancanza di cor- rente il display lampeggia su:

, rilasciare e successivamente (entro 4 secondi) con i tasti

impostare lora esatta. Con il tasto

il tempo aumenta. Con il tasto

il tempo diminuisce. Eventuali aggiornamenti dellora possono essere effettuati in due modi:

, rilasciare e successivamente con i tasti

aggiornare lora. Funzionamento manuale del forno Dopo aver impostato lora, il programmatore va automati- camente in posizione manuale. Nota:Nota: Nota:Nota: Nota: Pigiare il tasto

per ripristinare il funzionamento manuale dopo ogni cottura Automatica. Regolare il volume del segnale acustico Dopo aver scelto e confermato le impostazioni dellorologio, tramite il tasto

è possibile regolare il volume del segnale acustico. Inizio cottura ritardato con durata stabilita Va impostata la durata della cottura e lora di fine cottura. Supponiamo che il display indichi le ore 10,00

1. Ruotare le manopole di comando del forno sulla funzio-

ne e sulla temperatura desiderata (esempio: forno stati- co, 200°C)

, rilasciare e successivamente (entro 4 secondi) con i tasti

impostare la durata desi- derata. Supponiamo di impostare una cottura di 30 mi- nuti; compare:

Finita l'impostazione, dopo 4 secondi, ricompare lora corrente con il simbolo

, rilasciare e successivamente pre- mere i tasti

fino ad impostare lora di fine cottura desiderata, supponiamo le 13,00

4. Finita lìimpostazione, sul display dopo 4 secondi com-

La scritta autoauto autoauto auto accesa ricorda lavvenuta programma- zione di durata e di fine cottura nella funzione automatica. A questo punto il forno si accende automaticamente alle ore 12,30 in modo da terminare dopo 30 minuti. Quando il forno è acceso compare la pentolina accesa

per tutta la durata della cottura. In qualsiasi momento premendo il tasto

è possibile visualizzare la durata impostata, premendo il tasto

si visualizza lora di fine cottura. A fine cottura suona il segnale acustico; per interromperlo premere un tasto qualsiasi ad eccezione dei tasti

Inizio immediato con durata stabilita Programmando solo la durata (punti 1 e 2 del paragrafo Inizio cottura ritardato con durata stabilita) si ha linizio di cottura immediato. Per annullare una cottura già programmata Pigiare il tasto

, rilasciare e con il tasto

riportare il tem- po a

e quindi pigiare il tasto di funzionamento manuale

Funzione contaminutiFunzione contaminuti Funzione contaminutiFunzione contaminuti Funzione contaminuti Nel funzionamento contaminuti viene impostato un tempo dal quale comincia un conto alla rovescia. Questa funzione non controlla laccensione e lo spegnimento del forno, emette solamente un allarme acustico a tempo scaduto. Premendo e rilasciando il tasto

impostare il tempo desiderato. Finita l'impostazione, il tempo parte esattamente al minuto secondo, nel display compare lora corrente.

A fine tempo viene emesso un segnale acustico che può essere arrestato premendo un tasto qualsiasi (esclusi i ta- sti

si spegne. Correzione cancellazione dei dati I dati impostati possono essere cambiati in qualsiasi momento, premendo il tasto corrispondente e premen- do il tasto

Cancellando la durata di cottura si ha la cancellazione automatica anche della fine del funzionamento e vice- versa. Nel caso di funzionamento programmato, lapparecchio non accetta tempi di fine cottura antecedenti a quelli di inizio cottura proposti dallapparecchio stesso.IT

Precauzioni e consigli Lapparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale Lapparecchio è stato concepito per un uso di tipo non professionale allinterno dellabitazione. Lapparecchio non va installato allaperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali. Per movimentare lapparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno. Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi. Lapparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza. Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno. Non ostruire le aperture di ventilazione e di smaltimento di calore. Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda. Utilizzare sempre guanti da forno per inserire o estrarre recipienti. Non rivestire il fondo del forno con fogli di alluminio. Non riporre materiale infiammabile nel forno: se lapparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi. Assicurarsi sempre che le manopole siano nella posizione l/ ¡ quando lapparecchio non è utilizzato. Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina. Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica. In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare lAssistenza (vedi Assistenza). Non appoggiare oggetti pesanti sulla porta del forno aperta. Smaltimento Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e lambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare lambiente Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. Si raccomanda di effettuare sempre le cotture al GRILL a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa). Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.10

Manutenzione e cura Escludere la corrente elettrica Prima di ogni operazione isolare lapparecchio dalla rete di alimentazione elettrica. Pulire lapparecchio Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive. Linterno del forno va pulito preferibilmente ogni volta dopo luso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi. Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie. Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dellapparecchio. Pulire la porta Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro. Per una pulizia più accurata è possibile smontare la porta del forno:

1. aprire completamente la

porta (vedi figura);

2. alzare e ruotare le levette

poste sulle due cerniere (vedi figura);

3. afferrare la porta ai due lati

esterni, richiudendola lentamente ma non del tutto. Poi tirare la porta verso di sé estraendola dalla sua sede (vedi figura). Rimontare la porta seguendo il procedimento in senso contrario. Controllare le guarnizioni Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). È consigliabile non usare il forno fino allavvenuta riparazione. Sostituire la lampadina Per sostituire la lampadina di illuminazione del forno:

1. Svitare il coperchio in vetro del portalampada.

2. Svitare la lampadina e sostituirla con una analoga:

potenza 25 W, attacco E 14.

3. Rimontare il coperchio (vedi figura).IT

Assistenza Prima di contattare lAssistenza: Verificare se lanomalia può essere risolta autonomamente (vedi Anomalie e Rimedi); Riavviare il programma per controllare se linconveniente è stato ovviato; In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato. Non ricorrere mai a tecnici non autorizzati. Comunicare: Il tipo di anomalia; Il modello della macchina (Mod.) Il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sullapparecchio Assistenza attiva 7 giorni su 7 In caso di necessità dintervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. *Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.FB 21 A.2/HA FB 21 A.2 IX/HA FB 21.2/HA FB 21.2 IX/HA FB 26.2/HA FB 26 C.2/HA Contents Installation, 13-14 Positioning Electrical connections Data plate Description of the appliance, 15 Overall view Control panel Start-up and use, 16 Starting the oven How to use the timer Cooking modes, 17-18 Cooking modes Practical cooking advice Cooking advice table The electronic cooking programmer, 19 Precautions and tips, 20 General safety Disposal Respecting and conserving the environment Assistance Maintenance and care, 21 Switching the appliance off Cleaning the appliance Cleaning the oven door Replacing the light bulb Operating Instructions OVEN Français, 22 Espanol, 32 Portuges, 42
