Tipo di prodotto	Frigorifero a compartimenti affiancati (side-by-side)
Marca	Amana
Modello	GS 2325
Alimentazione elettrica	220-240 V, 10 A, 50 Hz
Temperatura frigorifero (impostazione di fabbrica)	3 °C
Temperatura congelatore (impostazione di fabbrica)	-17 °C
Funzioni speciali	Speed Ice, Max Cool, Modalità Vacanze, allarme temperatura, allarme porta, comando climatico Trisensor
Distributore di acqua e ghiaccio	Sì (ghiaccio tritato e cubetti)
Filtro acqua	PuriClean II, sostituzione ogni 12 mesi o secondo utilizzo
Illuminazione interna	Lampadine per elettrodomestici (max 40 W)
Pulizia	Soluzione di bicarbonato di sodio per l'interno; aspirapolvere per condensatore
Sicurezza	Importanti istruzioni di sicurezza; messa a terra obbligatoria; smontare le porte prima dello smaltimento
Manutenzione delle guarnizioni	Pulire ogni tre mesi con acqua saponata
Riparabilità	Rimozione e installazione di maniglie, pannelli decorativi, ripiani, ecc. descritte nel manuale
Rumori normali	Scricchiolii, gorgoglii, ronzii, ecc. – funzionamento normale

Domande frequenti - GS 2325 AMANA

Cosa fare se il frigorifero non funziona?

Controllare prima che il cavo di alimentazione sia collegato e che il fusibile o l'interruttore automatico non sia scattato. Assicurarsi che il comando del congelatore non sia su OFF (posizione "-" o "OFF"). Se tutto è in ordine, attendere 40 minuti (il frigorifero potrebbe essere in ciclo di sbrinamento). In caso di blackout, contattare la compagnia elettrica. Se il problema persiste, scollegare l'apparecchio e contattare il servizio post-vendita.

Come regolare la temperatura del frigorifero e del congelatore?

Utilizzare i tasti ▲ e ▼ (o △ e ▽) sul pannello di controllo. Per il frigorifero, premere i tasti corrispondenti per aumentare o diminuire la temperatura. Per il congelatore, fare lo stesso. Lasciare che la temperatura si stabilizzi per 24 ore prima di riregolare. Non modificare l'impostazione di più di un grado alla volta.

Perché ci sono gocce d'acqua all'esterno del frigorifero?

Ciò può essere dovuto a una porta non chiusa correttamente (ostruzione, frigorifero non in piano) o a livelli di umidità elevati. Controllare la tenuta delle guarnizioni, pulirle se necessario, e assicurarsi che il frigorifero sia in piano (anteriore leggermente sollevato di 6 mm). Regolare i comandi se necessario.

Perché la macchina del ghiaccio non produce cubetti?

Controllare che il braccio della macchina del ghiaccio sia in posizione bassa (abbassato). Assicurarsi che l'alimentazione idrica sia aperta e che la pressione dell'acqua sia sufficiente (tra 241 e 689 kPa). Se il filtro acqua è ostruito, sostituirlo. La temperatura del congelatore deve essere compresa tra -18 °C e -17 °C. Attendere 24 ore dopo la prima installazione o dopo aver svuotato il contenitore.

Come sostituire il filtro acqua?

Ruotare il filtro in senso antiorario per rimuoverlo. Lasciar defluire l'acqua residua. Inserire il nuovo filtro nella base, ruotare in senso orario fino a battuta. Far scorrere l'acqua del distributore per due minuti per eliminare l'aria. Resettare l'indicatore premendo contemporaneamente i pulsanti Lock e Water per quattro secondi.

Come pulire l'interno del frigorifero?

Scollegare l'apparecchio. Rimuovere tutti gli alimenti e gli accessori. Utilizzare una soluzione di 59 ml (4 cucchiai) di bicarbonato di sodio in 1 litro di acqua tiepida saponata. Pulire le pareti, i cassetti e le guarnizioni con un panno morbido. Risciacquare con acqua pulita e asciugare immediatamente. Per il condensatore, utilizzare un aspirapolvere con bocchetta.

Cosa fare in caso di odore nel frigorifero?

Pulire l'interno con una soluzione di bicarbonato di sodio (vedere domanda precedente). Eliminare gli alimenti scaduti. Se l'odore persiste, posizionare fogli di giornale accartocciati in bianco e nero in entrambi i compartimenti, insieme a mattonelle di carbone. Chiudere le porte e lasciare agire per 24-48 ore.

Come invertire le porte?

Questa operazione richiede un tecnico qualificato. Il manuale consiglia di contattare un professionista per rimuovere e rimontare le porte e le cerniere. Non tentare di farlo da soli per evitare danni o lesioni.

Come attivare la modalità Sabato?

Per il pannello di controllo principale: premere il tasto Door Alarm per tre secondi per accedere al menu delle preferenze utente, quindi navigare fino a "SAB" e impostarlo su ON. Per il distributore: premere contemporaneamente Lock e Auto Light per 3-4 secondi. Gli indicatori si spengono ma le funzioni rimangono operative.

Perché l'acqua del distributore non è fredda?

Se il frigorifero è stato appena installato, attendere circa 12 ore che l'acqua del serbatoio si raffreddi. Se è stata erogata acqua di recente, il serbatoio potrebbe essere vuoto e l'acqua nei tubi si è riscaldata. Buttare il primo bicchiere, poi riempire di nuovo. Assicurarsi che la temperatura del frigorifero sia impostata correttamente.

MANUALE UTENTE GS 2325 AMANA

Italiano – Guida all'uso e alla manutenzione ..... 112-139

Italiano – Guida all'uso e alla manutenzione ..... 112-139

Italiano – Guida all'uso e alla manutenzione ..... 112-139

Manuale d'uso e manutenzione

Importanti informazioni sulla sicurezza ..... 113-114
Installazione del frigorifero ....115-118
Controlli relativi alla temperatura .....119-121
Caratteristiche dello scomparto dei cibi freschi . . . .122-124
Caratteristiche del congelatore ....125
Ghiaccio e acqua ....126-127
Filtro dell'acqua ....128-129
Consigli per la conservazione del cibo ....130
Manutenzione e pulizia....131-134
Rumori di funzionamento ....135
? Risoluzione dei problemi .....136-139

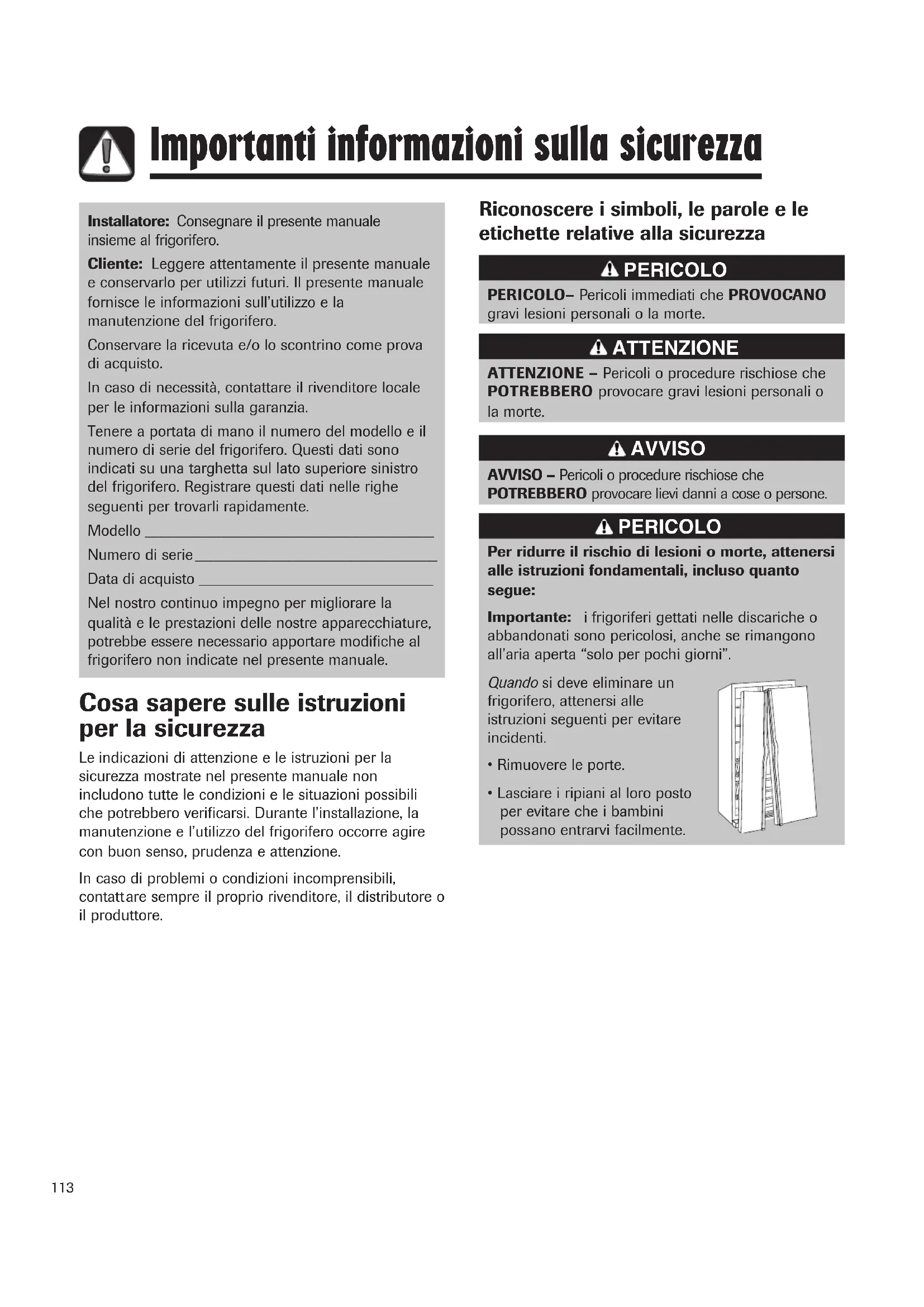

Importanti informazioni sulla sicurezza

Installatore: Consegnare il presente manuale insieme al frigorifero.

Cliente: Leggere attentamente il presente manuale e conservarlo per utilizzi futuri. Il presente manuale fornisce le informazioni sull'utilizzo e la manutenzione del frigorifero.

Conservare la ricevuta e/o lo scontrino come prova di acquisto.

In caso di necessità, contattare il rivenditore locale per le informazioni sulla garanzia.

Tenere a portata di mano il numero del modello e il numero di serie del frigorifero. Questi dati sono indicati su una targhetta sul lato superiore sinistro del frigorifero. Registrare questi dati nelle righe seguenti per trovarli rapidamente.

Modello

Numero di serie.

Data di acquisto

Nel nostro continuo impegno per migliorare la qualità e le prestazioni delle nostre apparecchiature, potrebbe essere necessario apportare modifiche al frigorifero non indicate nel presente manuale.

Cosa sapere sulle istruzioni per la sicurezza

Le indicazioni di attenzione e le istruzioni per la sicurezza mostrate nel presente manuale non includono tutte le condizioni e le situazioni possibili che potrebbero verificarsi. Durante l'installazione, la manutenzione e l'utilizzo del frigorifero occorre agire con buon senso, prudenza e attenzione.

In caso di problemi o condizioni incomprensibili, contattare sempre il proprio rivenditore, il distributore o il produttore.

Riconoscere i simboli, le parole e le etichette relative alla sicurezza

PERICOLO

PERICOLO- Pericoli immediati che PROVOCANO gravi lesioni personali o la morte.

ATTENZIONE

ATTENZIONE – Pericoli o procedure rischiose che POTREBBERO provocare gravi lesioni personali o la morte.

! AVVISO

AVVISO – Pericoli o procedure rischiose che POTREBBERO provocare lievi danni a cose o persone.

PERICOLO

Per ridurre il rischio di lesioni o morte, attenersi alle istruzioni fondamentali, incluso quanto segue:

Importante: i frigoriferi gettati nelle discariche o abbandonati sono pericolosi, anche se rimangono all'aria aperta "solo per pochi giorni".

Quando si deve eliminare un frigorifero, attenersi alle istruzioni seguenti per evitare incidenti.

• Rimuovere le porte.
• Lasciare i ripiani al loro posto per evitare che i bambini possano entrarvi facilmente.

Per ridurre il rischio di incendio, shock elettrico, lesioni gravi o morte durante l'uso del frigorifero, attenersi alle precauzioni fondamentali elencate di seguito:

1. Leggere tutte le istruzioni prima di usare il frigorifero.
2. Rispettare tutti i codici e le norme locali.
3. Attenersi alle istruzioni di messa a terra.
4. Se non si è certi della messa a terra del frigorifero, contattare un elettricista qualificato.
5. Non eseguire la messa a terra sui tubi del gas.
6. Non eseguire la messa a terra su un tubo d'acqua fredda.
7. Il frigorifero è stato progettato per operare su una linea a 220-240 volt, 10 amp, frequenza 50 Hz.
8. Non modificare la spina sul cavo di alimentazione. Se la spina non è conforme alla presa elettrica, contattare un elettricista qualificato per installare la presa corretta.
9. Non usare una presa adattatrice, un cavo di prolunga né una presa multipla.
10. Non alterare i controlli del frigorifero.

11. Non riparare o sostituire nessuna parte del frigorifero, a meno che questo sia espressamente consigliato nel presente manuale o pubblicato nelle istruzioni per le riparazioni eseguibili dall'utente. Non cercare di eseguire riparazioni se non si comprendono le istruzioni o se vanno oltre le proprie capacità personali.

12. Scollegare sempre il frigorifero dall'alimentazione elettrica prima di eseguire qualsiasi riparazione. Scollegare il cavo di alimentazione estraendo la spina, senza tirarlo.

13. Installare il frigorifero secondo le istruzioni per l'installazione. Tutte le connessioni per l'acqua, la corrente e la messa a terra devono essere conformi ai codici locali e, se necessario, devono essere eseguite da personale autorizzato.
14. Mantenere il frigorifero in buone condizioni. Se il frigorifero cade o sbatte contro altri oggetti o superfici, potrebbe subire danni e funzionare in modo non corretto. In caso di danni, far controllare il frigorifero da un tecnico qualificato.
15. Sostituire i cavi di alimentazione usurati e/o spine rotte.
16. Leggere sempre le istruzioni del produttore in merito alla conservazione e all'ambiente ideale per i prodotti conservati in frigorifero.
17. Non utilizzare il frigorifero in presenza di sostanze esplosive.
18. I bambini non devono saltare, aggrapparsi né salire su nessuna parte del frigorifero.
19. Asciugare le perdite d'acqua associate all'installazione della linea di alimentazione dell'acqua.
20. L'uso dell'apparecchiatura da parte di bambini o persone inferme deve avvenire sotto la diretta supervisione di un adulto.
21. Evitare che i bambini più piccoli giochino con l'apparecchiatura.

Installazione del frigorifero

Le istruzioni di questa sezione sono fornite come supporto durante l'installazione del frigorifero. Il produttore declina ogni responsabilità per installazioni non corrette.

Operazioni da eseguire...

Il frigorifero deve essere collegato all'alimentazione da un tecnico qualificato rispettando le istruzioni per l'installazione presentate qui.

Misurare l'apertura della porta e la profondità e la larghezza del frigorifero. Se necessario, rimuovere le maniglie e le porte. Il tecnico deve attenersi anche alle istruzioni seguenti:

1. Attenersi alle norme di connessione definite dalle società di erogazione dell'acqua ed elettrica locali.
2. Eseguire la connessione dell'alimentazione dell'acqua prima delle connessioni elettriche.

La riparazione o la sostituzione del cavo di alimentazione deve essere eseguita da un tecnico qualificato.

Nota:

Quando si comunica un problema, in forma scritta o al telefono, includere le informazioni seguenti:

a. Il proprio nome, indirizzo e numero di telefono. d. Una descrizione precisa del problema.
b. Il numero di modello e il numero di serie. e. La prova di acquisto (scontrino/ricevuta).
c. Il nome e l'indirizzo del rivenditore o del tecnico.

CONSERVARE LE PRESENTI ISTRUZIONI

ATTENZIONE

L'installazione deve essere eseguita esclusivamente da personale qualificato.

Posizione

• Non installare il frigorifero vicino a forni, caloriferi o altre sorgenti di calore. Se ciò non fosse possibile, proteggere il frigorifero con un pannello isolante.
• Non installare in ambienti ove la temperatura possa scendere al di sotto dei 13° C o superare i 43° C. A queste temperature potrebbero verificarsi dei malfunzionamenti.
• Il frigorifero è stato progettato esclusivamente per un uso domestico e all'interno di abitazioni.

Misurare lo spazio

Quando si installa il frigorifero, lasciare 13 mm di spazio in alto e 19 mm di spazio dietro la griglia di protezione (posta nella parte posteriore del frigorifero). Lasciare 6 mm di spazio su entrambi i lati del frigorifero per consentire una corretta circolazione dell'aria e facilitare l'installazione e le operazioni di livellamento. Se il frigorifero viene posizionato con il lato delle cerniere delle porte contro una parete, potrebbe essere necessario lasciare più spazio in modo da poter aprire agevolmente le porte.

Modelli con profondi 60 cm

Nota: Se la parte superiore ha una sporgenza di 25 mm, tagliare gli angoli a un angolo di 45°. Lasciare uno spazio di 5 mm su entrambi i lati del frigorifero e 7 mm nella parte superiore per facilitare l'installazione e il livellamento. Non è necessario lasciare spazio vuoto nella parte posteriore del vano del frigorifero.

Eventuali rivestimenti sul pavimento (come tappeti, piastrelle, parquet, stuoie) o l'esistenza di una pavimentazione sottostante possono ridurre lo spazio a disposizione.

Alcuni spazi possono essere regolati seguendo i consigli della sezione Livellamento.

Importante: Se il frigorifero deve e ssere incassato in una nicchia o mobile con la parte superiore completamente coperta, utilizzare la misura dal pavimento alla parte superiore del cardine come verifica dello spazio disponibile.

Trasporto

• MAI trasportare il frigorifero coricandolo su un lato. Se non fosse possibile eseguire il trasporto mantenendolo in posizione verticale, coricarlo sul retro. Prima di collegarlo, lasciare il frigorifero in posizione verticale per almeno 30 minuti, così che l'olio ritorni al compressore. Un funzionamento immediato può causare danni alle parti interne.
• Per spostare il frigorifero, usare un carrello per elettrodomestici. Manovrare SEMPRE il carrello standovi dietro o di lato - MAI dinnanzi.
• Durante il trasporto, proteggere il rivestimento esterno del frigorifero avvolgendogli attorno un telo o inserendo una coperta tra il frigorifero e il carrello.
• Assicurare saldamente il frigorifero al carrello con cinghie o corde elastiche. Se possibile far passare le cinghie attraverso le maniglie del frigorifero. Non stringere eccessivamente per non ammaccare o rovinare il rivestimento esterno.

Rimozione e piazzamento della porta e delle cerniere

ATTENZIONE

Per questo lavoro contattare un tecnico qualificato.

Collegamento dell'alimentazione dell'acqua (dipende dal modello)

ATTENZIONE

Per questo lavoro contattare un tecnico qualificato.

Installazione

Installazione delle maniglie

Nel caso non fossero già installate, le maniglie si trovano all'interno nello scomparto cibi freschi o fissate sul retro del frigorifero.

Eliminare l'imballaggio e il nastro adesivo.

La sagoma della maniglia varia a seconda del tipo di frigorifero. Di seguito sono riportate le istruzioni appropriate per l'installazione in base ai diversi modelli.

Maniglia frontale (dipende dal modello)

Materiali necessari:

• Guanti di protezione
  • Cacciavite a croce
• Scheda in plastica per la rimozione dello sportello (o scheda in plastica dello spessore di 0,1 cm), conservare la scheda per l'utilizzo di maniglie ritorte.

Fissare la prolunga della maniglia (dipende dal modello)

1. Allineare maniglia e prolunga come indicato.
2. Inserire la prolunga nell'apertura della maniglia.
3. Esercitare una leggera pressione su entrambi i lati della prolunga.
4. Spingere la prolunga sino a bloccarla contro il bordo della maniglia.

Installazione:

1. Orientare le maniglie come indicato.
2. Allineare la maniglia ai perni prigionieri dello sportello.

3. Assicurarsi che il foro più grande del supporto di montaggio sia posizionato verso il basso su entrambe le estremità della maniglia.

4. Ruotare la maniglia in modo che appoggi piatta contro la porta.

1. Afferrare saldamente la maniglia e farla scorrere verso il basso.

Rimozione:

1. Afferrare saldamente la parte inferiore della maniglia, farla scorrere verso l'alto, sollevarla e rimuoverla dalla superficie.

Maniglie sporgenti

Installazione:

1. Allineare la maniglia dello scomparto cibi freschi con la rifinitura del fermo porta e con il supporto sulla porta.
2. Le linguette della maniglia devono essere più in basso rispetto ai supporti sulla porta.
3. Ruotare la maniglia in modo che appoggi piatta contro la porta.
4. La linguetta nella parte inferiore della maniglia deve risultare allineata al foro nella copertura della maniglia.
5. Fare scorrere la maniglia verso l'alto finché non scatta.
6. Inserire a scatto la parte superiore della maniglia nel supporto di rifinitura del fermo.
7. Ripetere le stesse operazioni per la maniglia del congelatore.

Rimozione:

1. Proteggere la parte al di sopra della rifinitura della maniglia con del nastro adesivo. Inserire la punta piatta di un cacciavite tra la rifinitura della maniglia e il pannello della porta. Con delicatezza, fare forza allontanando la punta dal pannello della porta.

1. Sganciare la rifinitura dal suo alloggiamento.
2. Inserire la scheda in plastica di rimozione della maniglia della porta (o una scheda in plastica di spessore pari a 0,1 cm) tra la maniglia e il pannello della porta, per circa 3,8 cm.
3. Afferrare saldamente la maniglia e tirare verso il basso per rimuoverla.
4. Ripetere le stesse operazioni per la maniglia del congelatore.

Installazione

Maniglie in alluminio a tutta lunghezza

Installazione:

1. Togliere il bordo di rifinitura superiore della porta svitando con un cacciavite a croce le viti della porta dei cibi freschi. Conservare le viti.
2. Allineare le tacche presenti sul retro della maniglia con gli inserti sulla porta. Inserire le staffe negli inserti e far scorrere la maniglia verso il basso sino a incontrare il bordo di rifinitura inferiore.
3. Riposizionare il bordo di rifinitura superiore della porta e riavvitare.
4. Ripetere le istruzioni da 1 a 3 per installare l'altra maniglia.

Rimozione:

1. Togliere il bordo di rifinitura superiore della porta svitando con un cacciavite a croce le viti della porta dei cibi freschi. Conservare le viti.
2. Afferrare saldamente la maniglia con entrambe le mani e farla scorrere verso l'alto per circa 2 cm per rimuoverla.
3. Ripetere le istruzioni da 1 a 3 per rimuovere l'altra maniglia.

Reinstallare:

1. Ripetere in ordine inverso.

Fermaglio della porta

! AVVISO

Per evitare danni a cose o persone, attenersi alle indicazioni seguenti:

• I pannelli del frigorifero non devono pesare più di 14 chili e i pannelli del congelatore non devono pesare più di 7 chili.
• Proteggere il pavimento in vinile o di altro tipo con cartoni, tappeti o altro materiale protettivo.
• Proteggere le mani e le braccia indossando un paio di guanti.

ATTENZIONE

Per evitare possibili danni ai pannelli decorativi installati (dipende dal modello), proteggere gli eventuali pannelli prima di rimuovere le maniglie delle porte.

Pannelli decorativi per la porta

Procedura:

• Per proteggere le superfici della porta da graffi, rivestire i margini posteriori dei pannelli decorativi applicando del nastro adesivo per mascheratura.
• Conservare tutte le viti e riutilizzarle nei punti originali.

Dimensioni del pannello da 6 mm:

Modelli di porta estesi Altezza del Larghezza pannello del pannello
Porta scomparto cibi freschi 169,5 cm 48,1 cm
Porta congelatore superiore (erogatore) 46,0 cm 35,4 cm
Porta congelatore inferiore (erogatore) 81,5 cm 35,4 cm
Porta congelatore (senza erogatore) 169,5 cm 35,4 cm

Installazione:

1. Togliere il bordo di rifinitura superiore della porta svitando con un cacciavite a croce le relative viti.
2. Far scorrere la maniglia in alto per allentarla, quindi rimuoverla dalla porta.
3. Rimuovere le clip di fissaggio della porta con un cacciavite a testa esagonale da 1/4".
4. Fare scorrere la parte inferiore dei pannelli nel bordo di rifinitura della porta fino a far corrispondere la cerniera del pannello decorativo alla cerniera della porta. Importante: fissare con del nastro adesivo la parte superiore dei pannelli alla porta per evitare che i pannelli cadano.
5. Rimontare le clip di fissaggio della porta con un cacciavite a testa esagonale da 1/4".
6. Rimontare la maniglia inserendo le clip di fissaggio della porta nella tacca sulla parte posteriore della maniglia. Far scorrere la maniglia verso il basso fino a toccare il bordo di rifinitura inferiore.
7. Rimuovere il nastro adesivo dalla parte superiore dei pannelli prima di montare il bordo di rifinitura superiore della porta mediante le viti a croce rimosse nel passaggio 1.

Rimozione:

1. Ripetere il passaggio 1, come indicato nelle istruzioni di installazione. Importante: fissare con del nastro adesivo la parte superiore dei pannelli alla porta per evitare che i pannelli cadano.

Installazione

1. Eseguire i passaggi 2 e 3. Rimuovere il nastro adesivo per far fuoriuscire i pannelli dal bordo di rifinitura della porta. Proseguire con i passaggi 5, 6 e 7 per rimuovere la maniglia e il bordo di rifinitura.

Maniglie europee

Questo tipo di maniglia viene installato direttamente in fabbrica.

Materiali necessari

- chiave esagonale da ^3/32 "

Rimozione

• Rimuovere la vite di fermo dal montante di supporto della maniglia usando la chiave esagonale da 332 ".
• Ripetere la procedura su tutte le posizioni di supporto.

Reinstallazione

• Allineare la maniglia alle posizioni di supporto.
• Avvitare saldamente tutte le viti di fermo per assicurare in posizione la maniglia.

Livellamento

AVVISO

Per evitare danni a cose o persone e al frigorifero, osservare quanto segue:

• Proteggere il vinile o altri materiali di rivestimento con cartone, tappeti o altri materiali protettivi.
• Non utilizzare attrezzi elettrici durante le operazioni di livellamento.

Per migliorarne l'aspetto e mantenerne l'efficienza, il frigorifero deve essere livellato rispettando le istruzioni seguenti.

Nota:

• Completare qualsiasi operazione di inversione porte, installazione di pannelli e/o collegamento dell'alimentazione dell'acqua prima di procedere al livellamento.
• Alcuni modelli sono dotati solo delle viti di regolazione "A".

Materiali necessari:

• Chiave e sagonale da 3 / 8
  • Livella da carpentiere

1. Rimuovere la griglia inferiore.
2. Afferrare saldamente e tirare verso l'esterno per sganciarla.

1. Utilizzando la chiave esagonale, girare le viti di regolazione frontali (A) su ogni lato per alzare o abbassare la parte anteriore del frigorifero.

1. Sono anche disponibili modelli dotati di viti di regolazione posteriori (B). Utilizzando la chiave esagonale, girare ciascuna di queste viti di regolazione (B) per alzare o abbassare la parte posteriore del frigorifero.
2. Usando la livella, controllare che la par te anteriore del frigorifero sia 6 mm (mezza bolla) più alto della parte posteriore e che il frigorifero sia bel livellato lateralmente.

3. Girare entrambi i piedini di st abilizzazione (C) in senso orario fino a quando non appoggino bene sul pavimento.

4. Girare le viti di regolazione (A) in senso antiorario per fare in modo che tutto il peso del frigorifero sia appoggiato sui piedini di stabilizzazione.

Vite di regolazione del rullo

1. Se necessario, correggere un eventuale dondolio del frigorifero girando la vite di regolazione posteriore in senso orario per sollevare un angolo. Se le porte sono diseguali, seguire questi passaggi:

- Stabilire quale porta debba essere sollevata.

- Girare la vita di regolazione anteriore (A) in senso orario per sollevare l'angolo anteriore della porta.

- Se una porta del frigorifero ha raggiunto il limite della sua regolazione e ancora non risulta livellata, alzare o abbassare l'altra porta girando la vite di regolazione in senso antiorario o orario.

- Verificare con la livella che vi sia una pendenza di 6 mm verso la parte posteriore per assicurare una buona chiusura delle porte.

- Se il frigorifero è livellato e stabile, riposizionare la griglia inferiore.

- Allineare i fermi della griglia inferiore con le guide del basamento del frigorifero.

- Spingere la griglia con forza finché non scatta in posizione.

Controllo elettronico della temperatura

(dipende dal modello, la modalità varia a seconda dei modelli)

I pulsanti sono posizionati sulla parte frontale alta del frigorifero.

Pulsanti di controllo

Impostazione iniziale

Una volta completato il collegamento del frigorifero, impostare i controlli.

• Premere i pulsanti o per impostare i controlli sull'impostazione desiderata.
• Impostare il controllo del Freezer (Congelatore) su 4.
• Impostare il controllo del Refrigerator (Frigorifero) su 4.
• Lasciare in funzione il frigorifero per almeno 8-12 ore prima di inserire gli alimenti.

Superfici calde nel vano del frigorifero

A volte, la parte anteriore del vano del frigorifero è calda. Questa è una condizione normale per evitare che l'umidità formi condensa sulle superfici del frigorifero. Questo si nota soprattutto al primo avvio del frigorifero, quando fa molto caldo e se la porta viene aperta spesso o rimane aperta per lungo tempo.

Regolare i controlli

• 24 ore dopo l'aggiunta dei cibi, si potrebbe decidere di abbassare o alzare la temperatura di uno scomparto o di entrambi. Se così fosse, regolare il (i) controllo(i) come indicato nella sottostante tabella Guida al Controllo della Temperatura.
• A eccezione della messa in funzione iniziale del frigorifero, modificare l'impostazione della temperatura di un numero alla volta.
• Attendere 24 ore per consentire alla temperatura di stabilizzarsi.

Guida ai controlli della temperatura

Frigorifero troppo caldo	Impostare il controllo del Refrigerator al valore immediatamente superiore premendo il pulsante △.
Frigorifero troppo freddo	Impostare il controllo del Refrigerator al valore immediatamente inferiore premendo il pulsante ▽.
Temperatura congelatore troppo alta	Impostare il controllo del Freezer al valore immediatamente superiore premendo il pulsante △.
Temperatura congelatore troppo bassa	Impostare il controllo del Freezer al valore immediatamente inferiore premendo il pulsante ▽.
Spegnere il controllo	Premere il pulsante ▽del Refrigerator o del Freezer finché non appare sul display una lineetta “-”.

Controllo temperatura 'Trisensor' (a seconda dei modelli)

Il controllo è posto in alto allo scomparto cibi freschi, o sulla parte anteriore dell'unità.

Controllo

Controllo parte anteriore

Impostazione temperatura iniziale

Le temperature sono impostate in fabbrica a 3° C per lo scomparto cibi freschi e a -17° C per lo scomparto del congelatore.

Regolazione del controllo

24 ore dopo aver riposto il cibo, si potrebbe decidere di abbassare o alzare la temperatura di entrambi gli scomparti. A tal fine, regolare il controllo come indicato nella tabella Guida al controllo delle temperature.

• Al primo tocco dei pulsanti / o / , viene visualizzata l'impostazione di temperatura corrente.
• Il display mostrerà la nuova impostazione per circa tre secondi, quindi tornerà a mostrare la temperatura effettiva in quello scomparto.
• Non modificare alcun controllo per più di un grado alla volta. Consentire alla temperatura di stabilizzarsi per 24 ore prima di regolarla nuovamente.

Guida al controllo delle temperature

La temperatura del frigorifero è troppo bassa	Impostare il controllo del frigorifero al primo numero più alto premendo i pulsanti / .
La temperatura del frigorifero è troppo alta	Impostare il controllo del frigorifero al primo numero più basso premendo i pulsanti / .
La temperatura del congelatore è troppo bassa	Impostare il controllo del congelatore al primo numero più alto premendo i pulsanti / .
La temperatura del congelatore è troppo alta	Impostare il controllo del congelatore al primo numero più basso premendo i pulsanti / .
Spegnere il frigorifero	Premere i pulsanti / fino a visualizzare OFF sul display. Premere i pulsanti / del congelatore o del frigorifero per riaccenderlo.

Funzione Speed Ice (ghiaccio rapido)

Quando attivata, la funzione Speed Ice riduce la temperatura del congelatore all'impostazione ottimale per 24 ore in modo da produrre più ghi

Importante: quando la funzione Speed Ice è in funzione, i pulsanti + /△ e - /▽ per il controllo del congelatore non saranno attivi.

Funzione Reset Filter (reimposta filtro); a seconda dei modelli

Se è stato installato un filtro dell'acqua nel frigorifero, la spia gialla Order si illumina quando il 90% del volume dell'acqua per il quale il filtro è stato tarato è passato attraverso il filtro stesso OPPURE sono trascorsi 11 mesi dall'installazione del filtro.

La spia rossa Replace si illumina quando tutto il volume dell'acqua per il quale il filtro è stato tarato è passato attraverso il filtro OPPURE sono trascorsi 12 mesi dall'installazione del filtro. Deve essere installato subito un nuovo filtro appena si illumina la spia Replace.

Dopo aver sostituito il filtro, tenere premuto il pulsante Reset Filter per tre secondi. Le spie Order e Replace si spegneranno.

Funzione Vacation Mode (modalità risparmio)

La funzione Vacation Mode imposta il congelatore per scongelarsi più lentamente, in modo da risparmiare energia. La spia Vacation Mode si illumina quando la funzione è attivata. Per disattivarla, premere di nuovo il pulsante Vacation Mode OPPURE aprire una porta. La spia si spegnerà.

Note:

• L'apertura delle porte non disattiverà la funzione Vacation Mode per circa un'ora dall'attivazione.
• Se si è lontani da casa per qualche giorno, vedere l'apposita sezione a pagina 134.

Sistema Temp Alarm (allarme temperatura)

Il sistema Temp Alarm avvisa se la temperatura del congelatore o dello scomparto cibi freschi supera la normale temperatura di funzionamento a seguito di un'interruzione di corrente o altro evento. Quando attivato, si illumina la spia Temp Alarm.

Se la temperatura del congelatore o dello scomparto cibi freschi ha superato questi limiti, il display mostrerà alternativamente la temperatura corrente dello scomparto e la più alta temperatura raggiunta durante l'interruzione di corrente. Verrà emesso ripetutamente anche un segnale acustico.

Premere il pulsante Temp Alarm per interrompere il segnale acustico. La spia Temp Alarm continuerà a

Controlli relativi alla temperatura

lampeggiare e le temperature visualizzate continueranno ad alternarsi fino a quando la temperatura nello scomparto si stabilizza.

Per disattivare Temp Alarm, tenere premuto il pulsante Temp Alarm per tre secondi. La spia si spegnerà.

Funzione Door Alarm (allarme porta)

La funzione Door Alarm avvisa quando una porta è rimasta aperta per almeno cinque minuti.

Quando ciò accade, verrà emesso un segnale acustico a intervalli fino a quando la porta viene chiusa OPPURE si preme il pulsante Door Alarm per disattivare la funzione

Funzione Max Cool (temperatura minima)

Quando attivata, la funzione Max Cool fa scendere la temperatura dello scomparto cibi freschi e del congelatore alle impostazioni minime del controllo. In questo modo, è possibile raffreddare il frigorifero e il congelatore dopo che le porte sono rimaste aperte a lungo o dopo aver riposto dei cibi caldi. Importante: quando la funzione Max Cool è in funzione, i pulsanti + / △ e per il controllo del frigorifero e del congelatore non saranno attivi.

Per attivarla, premere il pulsante Max Cool. La funzione Max Cool verrà disattivata automaticamente dopo 12 ore, OPPURE premendo il pulsante Max Cool per disattivarla manualmente.

Display On/Off (a seconda dei modelli)

Il valore della temperatura viene visualizzato a intermittenza.

Preferenze dell'utente

Accedere al menu User Preferences per:

• Cambiare la temperatura sul display da °F a °C.
• Attivare o disattivare i segnali acustici.
• Regolare il livello di luminosità durante l'accensione della luce automatica dell'erogatore (quando questa funzione è attivata sull'erogatore del ghiaccio e dell'acqua) (a seconda dei modelli).
• Attivare la modalità Sabbath.

Per accedere al menu User Preferences, tenere premuto il pulsante Door Alarm per tre secondi. Una volta in modalità User Preferences, il titolo della

funzione sarà visualizzato sul display della temperatura del congelatore e lo stato della funzione apparirà sul display dello scomparto cibi freschi.

1. Premere le frecce rivolte in alto e in basso sul display del Freezer (Congelatore) per scorrere le funzioni.
2. Quando viene visualizzata la funzione desiderata, premere le frecce rivolte in alto e in basso sul display dello scomparto cibi freschi per cambiare lo stato.
3. Una volta apportate le modifiche, premere il pulsante Door Alarm per tre secondi OPPURE chiudere la porta dello scomparto cibi freschi.

Visualizzazione temperatura (F\_C)

Regolare il display per visualizzare le temperature in gradi Fahrenheit o Celsius.

Alarm (AL)

Quando la modalità Alarm è impostata a OFF, i segnali acustici saranno tutti disattivati fino a quando la funzione verrà riattivata.

Selezione livello di luce per l'accensione automatica della luce dell'erogatore (LL) (a seconda dei modelli

Questa impostazione regola il livello di luce per l'accensione automatica della luce dell'erogatore quando il sensore rileva che l'illuminazione nella stanza è troppo bassa. L'impostazione 1 indica il livello di illuminazione più basso, mentre l'impostazione 9 indica il livello di illuminazione più alto. Importante: la funzione Auto Light (a seconda dei modelli) deve essere attivata sul controllo dell'erogatore del ghiaccio e dell'acqua per poter utilizzare questa opzione.

Modalità risparmio (SAB)

Quando la modalità Sabbath è impostata a ON, tutte le spie dei controlli e la luce notturna saranno disattivate fino a quando la funzione verrà disattivata. Questa funzione non disattiva le luci interne. Premere un pulsante qualsiasi per ripristinare le spie dei controlli.

Superfici calde dell'unità

A volte, la parte anteriore dell'unità frigorifero potrebbe apparire calda al fatto. Questa situazione è normale, in quanto evita la formazione di condensa sulla superficie dell'unità. Diventa ancora più evidente quando il frigorifero viene acceso per la prima volta, quando la temperatura esterna è elevata o dopo che le porte sono rimaste aperte a lungo.

Ripiani

AVVISO

Per evitare infortuni o danni alle proprietà procedere come segue:

• Non maneggiare un ripiano se vi è appoggiato del cibo.
• Assicurarsi che il ripiano sia fissato bene prima di appoggiarvi qualcosa.
• Maneggiare con cura i ripiani di vetro, perché potrebbero rompersi improvvisamente se sbeccati, crepati o esposti a cambiamenti repentini di temperatura.

Il vostro frigorifero dispone sia di ripiani Spillsaver™ sia di ripiani non chiusi. I ripiani Spillsaver™ hanno un bordo di contenimento per eventuali versamenti di cibo che permette una più agevole pulizia e taluni sono dotati del sistema a estrazione EasyGuide™. Per far scorrere il ripiano (dipende dal modello), afferrare il frontale del ripiano e tirare in avanti. Spingere indietro il ripiano per riportarlo alla posizione originale.

Rimozione di un ripiano:

- Inclinare leggermente verso l'alto il frontale sollevando la parte posteriore del ripiano. Estrarre.

Cambiare posizione al ripiano

• Inclinare verso l'alto il frontale del ripiano.
• Inserire le tacche del ripiano nelle guide all'altezza desiderata e sistemare il ripiano.
• Verificare che il ripiano sia saldamente bloccato nella parte posteriore.

Il coperchio dello scomparto per verdure serve come ripiano più basso per i cibi freschi.

Rimozione del coperchio dello scomparto per verdure:

• Rimuovere lo scomparto come indicato (vedere pagina 124).
• Porre una mano sotto il ripiano per sostenere il vetro. Sollevare e tirare.
• Per riposizionarlo ripetere le operazioni in senso inverso.

Ripiano Elevator™ (dipende dal modello)

Il ripiano Elevator™ è dotato di un bordo anti-versamento e della funzionalità di scorrimento

EasyGuide™. Può essere regolato in alto o in basso senza doverlo svuotare.

Estrazione del ripiano Elevator™:

• Afferrare il frontale del ripiano e tirare in avanti.
• Spingere indietro il ripiano per riportarlo alla posizione originale.

Regolazione del ripiano Elevator™:

• Estrarre il pomello della maniglia a manovella.
• Ruotare il pomello in senso orario per alzare il ripiano e in senso antiorario per abbassare l'altezza del ripiano.

Rimozione del ripiano Elevator™:

• Svuotare completamente il ripiano e tirarlo in avanti.
• Tirare finché il ripiano non si blocca.
• Esercitare una pressione sulle linguette al di sotto dei bordi esterni e continuare a tirare in avanti finché il ripiano non si libera dall'intelaiatura.

Riposizionamento del ripiano Elevator™:

- Allineare il ripiano con l'intelaiatura e premerlo contro. Non è necessario agire sulle linguette per reinstallarlo.

Di norma l'insieme dell'intelaiatura del ripiano Elevator™ non dovrebbe essere rimossa. Se sfortunatamente ciò fosse necessario, anche se sconsigliato, la procedura corretta per rimuoverla è la seguente:

Rimozione dell'intelaiatura:

• Svuotare completamente il ripiano.
• Tirare in avanti per circa 5 cm il ripiano e spostare manualmente i due nottolini posteriori verso il centro del ripiano.
• Sostenendo inferiormente il ripiano e l'intelaiatura, tirare leggermente e ruotare l'insieme di circa 30° per consentire al meccanismo sul retro di sganciarsi dalle guide verticali posteriori.
• Tirare quindi in avanti l'intero insieme ed estrarlo dallo scompartimento del frigorifero.

Riposizionamento dell'intelaiatura:

- Ripetere inversamente la procedura di rimozione. Verificare che il ripiano sia a livello. Spingendo il vassoio scorrevole all'indietro, si riposizioneranno nella posizione corretta anche i nottolini posteriori.

(lo stile può essere diverso).

Caratteristiche dello scomparto dei cibi freschi

Scomparti nella porta

Beverage chiller™/ Mini chiller™ (dipende dal modello)

Il Beverage Chiller™ e il MiniChiller™ mantengono le bevande e altri articoli più freschi della restante parte dello scomparto per cibi freschi. Un condotto convoglia aria dal congelatore nel (nei) raffreddatore (i).

Il controllo del raffreddatore si trova sulla parete sinistra dello scomparto cibi freschi. Per abbassare la temperatura, girare la manopola in senso orario.

Rimozione del (dei) raffreddatore (i):

• Svuotare il (i) raffreddatore (i)
- Far scorrere il gruppo verso l'alto ed estrarlo.

Nota: Se il raffreddatore è installato direttamente al di sotto dello scomparto dei latticini o di una vaschetta nella porta, questi vanno estratti prima di procedere alla rimozione del raffreddatore.

Installazione del (dei) raffreddatore (i):

• Allineare uno dei fori d'ingresso dell'aria con la presa d'aria sulla porta.
• Far scorrere il gruppo verso il basso sino ad agganciarlo saldamente al rivestimento della porta.

Nota: I raffreddatori non funzioneranno correttamente se i fori d'ingresso dell'aria non sono ben allineati nella posizione corretta.

Scomparto dei latticini

Lo Scomparto dei latticini offre un comodo spazio nella porta per la conservazione di alimenti spalmabili, come burro e margarina. Questo scomparto può essere spostato in diverse posizioni per adattarsi a diverse esigenze di conservazione.

Rimozione:

- Far scorrere lo scomparto dei latticini verso l'alto ed estrarre.

Installazione:

- Far scorrere all'interno e verso il basso il gruppo per ancorarlo saldamente alla porta.

Rimozione della porta dello scomparto latticini:

- Esercitare una pressione sui lati della porta e tirare.

Installazione della porta dello scomparto latticini:

- Far scorrere i lati della porta internamente allo scomparto finché i punti di incernieramento non scattano in posizione.

Vaschette ribaltabili nella porta (dipende dal modello)

Le Vaschette ribaltabili nella porta consentono un facile accesso agli articoli conservati nella porta.

Rimozione della vaschetta:

• Inclinare la vaschetta.
• Estrarre con forza dal sostegno.

Installazione della vaschetta:

• Inclinare leggermente il frontale della vaschett a.
• Far scorrere sul sostegno e raddrizzare.

Cambiare posizione alla vaschetta:

• Rimuovere la vaschetta
• Far scorrere il sostegno verso l'alto e tirare verso l'esterno.

Collocare il sostegno in una nuova posizione.

Vaschette nella porta

Le Vaschette nella porta possono essere spostate per soddisfare individuali esigenze di conservazione.

Rimozione:

- Far scorrere verso l'alto e tirare verso l'esterno.

Installazione:

- Sistemare la vaschetta all'altezza desiderata sul rivestimento della porta, spingere verso il basso sino a bloccarla.

Cassetti per la conservazione

Cassetti per la conservazione di frutta e verdura a umidità controllata

I Cassetti per la conservazione di frutta e verdura forniscono un ambiente a umidità maggiore, adatto alla conservazione dei prodotti ortofrutticoli.

Controlli

I controlli per frutta e verdura regolano la quantità di umidità all'interno del cassetto di conservazione. Spostare il controllo verso Fruit (Frutta) per la conservazione di prodotti con buccia esterna. Spostare il controllo verso Vegetables (Vegetali) per prodotti a foglia.

Vegetables

high

Humidity Controlled

low

Fruit

Rimozione:

- Estrarre completamente il cassetto. (A seconda dei modelli, premere le linguette per rimuovere il cassetto dai binari). Sollevarne la parte frontale e tirare.

- Adagiare il cassetto sui supporti a parete e spingere verso l'interno.

Nota: Per una migliore conservazione, tener ben chiusi i cassetti.

Cassetto a temperatura controllata (dipende dal modello)

Questo cassetto può essere utilizzato per la conservazione di una serie di articoli.

Il cassetto è dotato di un controllo che regola la temperatura dell'aria al suo interno. Impostare il controllo a

Cheese (Formaggio) per avere una temperatura normale da frigorifero. Spostare su Meats (Carne) per conservarvi le carni.

Accessori

Tappetini antiscivolo (dipende dal modello)

I Tappetini antiscivolo impediscono agli oggetti contenuti nelle vaschette della porta di scivolare. Sono removibili e possono essere lavati in lavastoviglie, inserendoli nel ripiano superiore.

Vaschetta con coperchio (dipende dal modello)

La Vaschetta con coperchio è dotata di un coperchio e di un vassoio estraibile per uova. Rimuovendo il vassoio, la vaschetta può contenere oggetti come i normali contenitori in cartone per uova, ghiaccio, ecc.

Fermo per bottiglie alte/Snugger (dipende dal modello)

Il fermo per bottiglie alte può essere posizionato sopra qualsiasi vaschetta removibile della porta ed evita che le bottiglie alte si inclinino in avanti.

Lo Snugger collegato al Fermo per bottiglie mantiene le bottiglie e qualsiasi altro contenitore in posizione quando la porta viene aperta o chiusa. Regolare lo Snugger facendolo scorrere da un lato all'altro.

Vassoio per uova con manico (lo stile può variare/dipende dal modello)

Il Vassoio per uova con manico accoglie una dozzina di uova e può essere rimosso agevolmente

per trasportarlo sul piano di lavoro o per lavarlo.

Ripiani e cestelli

Ripiano fisso del congelatore

Rimozione dei ripiani montati su staffe:

- Sollevare il ripiano dalle clip montate a parete ed estrarre dalle guide a sinistra.

Installazione dei ripiani montati su staffe:

- Posizionare il lato sinistro del ripiano nelle guide ed esercitare una pressione verso il basso sulle clip a parete.

Ripiani

I ripiani possono essere spostati per soddisfare le necessità individuali di conservazione.

Rimozione di un ripiano:

- Sganciare il lato destro del ripiano dalla guida a parete e farlo scorrere a destra.

Installazione di un ripiano:

- Posizionare il ripiano sulla guida sinistra a parete. Agganciare il ripiano alla guida destra.

Cestelli e cassetti

Cestelli e cassetti (lo stile può essere diverso) scorrono verso l'esterno per consentire un agevole accesso agli articoli nella parte posteriore.

Rimozione:

- Estrarre completamente e sollevare il frontale per liberare il contenitore.

Installazione:

- Far scorrere il cestello o il cassetto sulle guide a parete. Sollevare la parte frontale e spingere verso il fondo del frigorifero.

Vaschetta di conservazione del ghiaccio

La Vaschetta di conservazione del ghiaccio è situata sotto al dispositivo automatico di fabbricazione del ghiaccio.

Rimozione:

- Sollevare il braccio del dispositivo di fabbricazione del ghiaccio per disattivarlo. Sollevare la parte frontale della vaschetta ed estrarla completamente. Sollevare verso l'alto la parte frontale della vaschetta e rimuoverla.

Installazione:

- Far scorre la vaschetta sulle guide sotto al dispositivo di fabbricazione del ghiaccio fino a quando scatta in posizione. Abbassare il braccio del dispositivo di fabbricazione del ghiaccio per attivare la produzione di ghiaccio.

Importante: Per una corretta distribuzione del ghiaccio, la vaschetta del ghiaccio deve essere bloccata nella posizione giusta. Per allineare correttamente la vaschetta del ghiaccio con la manopola a elica, girare la manopola a elica dietro la vaschetta in senso antiorario (come indicato).

Scomparti nella porta

Vaschette regolabili sulla porta

Le vaschette sulla porta possono essere spostate per soddisfare le esigenze individuali di conservazione.

Rimozione:

- Sollevare la vaschetta sino a sganciarla dai supporti della porta, quindi tirare in avanti per estrarla.

Installazione:

- Far scorrere la vaschetta sul supporto a parete all'altezza desiderata e premere verso il basso per bloccarla in posizione.

Vaschetta fissa sulla porta (dipende dal modello)

La vaschetta fissa sulla porta è situata nella parte alta della porta del congelatore.

Importante: la vaschetta fissa sulla porta non è regolabile. Se viene rimossa, la luce del congelatore non verrà disattivata alla chiusura della porta.

Vaschette ribaltabili sulla porta (dipende dal modello)

Le vaschette ribaltabili sulla porta consentono un agevole accesso agli articoli conservati.

Rimozione della vaschetta:

• Sollevare la vaschetta.
• Tirare con forza per estarla dal supporto.

Installazione della vaschetta:

• Inclinare leggermente verso il basso la parte frontale della vaschetta.
• Fare scorrere sul supporto e raddrizzare.

Cambiare posizione alla vaschetta:

• Rimuovere la vaschetta.
• Sollevare il supporto ed estrarlo.

Posizionare il supporto nella nuova posizione, facendolo scorrere verso l'interno e verso il basso.

Cestelli da porta inclinabili (dipende dal modello)

Questi cestelli forniscono un adeguato spazio alla conservazione di prodotti alimentari congelati che tendono a spostarsi, come le confezioni di verdure.

Ghiaccio e acqua

Caratteristiche del distributore (dipende dal modello)

Luce del distributore (dipende dal modello)

Quando si richiede la distribuzione di ghiaccio o acqua con il pulsante principale di erogazione, nell'area del distributore viene attivata una spia luminosa.

Leva di erogazione

La leva di erogazione si trova sulla parete di fondo dell'area di erogazione. Quand'è premuta, la distribuzione avviene secondo quanto si è scelto sul pannello di controllo di erogazione.

Vassoio rimovibile

Il vassoio rimovibile in fondo all'area di distribuzione è concepito per raccogliere piccoli versamenti e può essere rimosso facilmente per vuotarlo e pulirlo.

Importante: il vassoio rimovibile non ha scarico. Evitare che il vassoio trabocchi. Se necessario, rimuovere il vassoio e asciugarlo.

Funzionamento dell'erogatore di acqua

AVVISO

Per evitare infortuni o danni alle cose procedere come segue:

• Non mettere dita, mani o altri oggetti estranei nell'apertura del distributore.
• Non servirsi di oggetti taglienti per rompere il ghiaccio.
• Non distribuire ghiaccio direttamente in bicchieri sottili, vasellame leggero o cristallo delicato.

Utilizzo del dispositivo di produzione del ghiaccio

- Per attivare il dispositivo di produzione del ghiaccio, spingere il braccio verso il basso sbloccandolo.

- Sollevare il braccio nella posizione di blocco per disattivare il dispositivo di produzione del ghiaccio.

Nota: Durante l'uso iniziale del distributore di acqua vi saranno uno a due minuti di ritardo nell'erogazione, mentre il serbatoio si riempie d'acqua. Scartare i primi 10-14 bicchieri di acqua dopo l'allacciamento iniziale dell'acqua al frigorifero e dopo lunghi periodi di inattività.

Uso della leva di erogazione

• Scegliere la selezione di acqua dal pannello di controllo del distributore.
• Premere con un recipiente robusto, contro la leva di erogazione. Durante la distribuzione di ghiaccio triturato, tenere il contenitore il più possibile vicino allo scivolo per ridurre gli spruzzi.
• Per arrestare l'erogazione di acqua togliere la pressione sulla leva. Una piccola quantità di acqua potrebbe continuare ad uscire e a cadere nel vassoio del distributore. I versamenti abbondanti devono essere asciugati.

Ghiaccio e acqua

Controllo del distributore (dipende dal modello) (le funzionalità del controllo variano a seconda dei modelli)

Funzionamento del distributore di ghiaccio

Distribuzione del ghiaccio:

• Selezionare la modalità del ghiaccio in Crushed (macinato) o Cubes (cubetti)
  premendo il pulsante relativo nel pannello di controllo del distributore. Un spia verde sopra il pulsante conferma la selezione.

- Premere il recipiente contro la leva di erogazione.

Durante la distribuzione di ghiaccio macinato tenere il recipiente il più possibile vicino allo scivolo per ridurre gli spruzzi.

Note:

• La modalità selezionata non può essere cambiata durante la distribuzione del ghiaccio.
• Se il distributore (dipende dal modello) funziona per più di due minuti, un sensore automatico spegne l'alimentazione di corrente all'area di distribuzione. Vedere la sezione Blocco del distributore per informazioni su come sblocarlo.

Blocco del distributore (dipende dal modello)

Il blocco del distributore blocca l'erogazione di ghiaccio o acqua.

Blocco del distributore:

- Mantenere premuto il pulsante Lock per tre secondi. Una spia verde sopra al pulsante conferma che il distributore è bloccato.

Sblocco del distributore:

- Mantenere premuto il pulsante Lock per tre secondi. La spia verde sopra al pulsante si spegnerà.

Spia dell'indicatore di stato del filtro dell'acqua (dipende dal modello)

La spia dell'indicatore di stato del filtro dell'acqua serve per ricordare di sostituire il filtro dell'acqua.

Una spia verde indica che il filtro è in buone condizioni, una spia rossa che il filtro deve essere sostituito. Dopo essere diventata rossa, la spia rimane tale fino al ripristino della funzione.

Ripristino della spia:

- Mantenere premuti insieme i pulsanti Lock e Water per quattro secondi. Quando la funzione è stata ripristinata con successo la spia di stato verde lampeggerà tre volte.

Luce automatica (dipende dal modello)

La funzione Luce automatica offre la capacità di attivare la luce del distributore con maggiore potenza quando il Sensore di luce rivela che il livello della luce ambientale è basso.

Attivazione della Luce automatica:

- Premere il pulsante Auto Light. Una spia verde sopra il pulsante si illumina quando il sensore è attivo.

Disattivazione della Luce automatica:

- Premere il pulsante Auto Light. La spia verde sopra al pulsante si spegnerà.

Nota: La luce del distributore funziona indipendentemente dal fatto che la Luce automatica sia ON o OFF.

Modalità Giorno Festivo (dipende dal modello)

Se attivata, la Modalità Giorno Festivo disattiva le luci del controllo, pur mantenendo i controlli di funzione.

Attivazione della modalità di giorno festivo:

- Mantenere premuti insieme i pulsanti Lock e Auto Light da tre a quattro secondi, dopo di che la luce del distributore si spegnerà.

Disattivazione della modalità di giorno festivo:

- Mantenere premuti insieme i pulsanti Lock e Auto Light da tre a quattro secondi, dopo di che la luce del distributore si riaccenderà.

Note:

• In questa modalità la luce del distributore non si accende durante la distribuzione.
• Nel caso di interruzione dell'erogazione di energia elettrica, il controllo rimarrà nella Modalità Giorno Festivo anche dopo il ripristino.

Rimozione e installazione del filtro dell'acqua (dipende dal modello)

ATTENZIONE

Per evitare infortuni gravi o morte, non usare il frigorifero senza adeguata disinfezione prima o dopo l'uso del filtro in una località in cui vi era acqua pericolosa o di qualità sconosciuta.

AVVISO

Dopo l'installazione di un filtro dell'acqua, lasciare sempre scorrere l'acqua per due minuti prima di rimuovere per qualsiasi motivo il filtro. L'aria intrappolata nel sistema potrebbe causare un'espulsione violenta dell'acqua e della cartuccia. Rimuovere con cautela.

• La cartuccia di bypass non filtra l'acqua. Assicurarsi di avere una cartuccia di ricambio quando occorre cambiare il filtro.
• Se il sistema di filtrazione dell'acqua ha subito un congelamento, cambiare la cartuccia del filtro.
• Se il sistema non è stato utilizzato per diversi mesi, o l'acqua ha un odore o gusto sgradevole, sciacquare il sistema erogando acqua per due o tre minuti. Se l'odore e il gusto sgradevoli persistono, cambiare la cartuccia del filtro.

Installazione iniziale

Il filtro dell'acqua è situato nell'angolo in alto a destra dello scomparto cibi freschi.

1. Rimuovere il coperchio blu del bypass e conservarlo per un uso futuro.
2. Rimuovere l'etichetta che sigilla l'estremità del filtro e inserirla nella testa del filtro.
3. Ruotare delicatamente in senso orario fino a quando il filtro si blocca. Inserire il coperchio del filtro fino a farlo scattare.

1. Far uscire l'aria dal sistema per ridurre gli spruzzi di acqua. Lasciare scorrere l'acqua ininterrottamente per due minuti attraverso il distributore fino a quando esce in modo continuo. Quando viene usato per la prima volta, attendere uno o due minuti per consentire che il serbatoio interno dell'acqua si riempia.

- In ambienti con acqua di scarsa qualità potrebbe essere necessario farla scorrere più a lungo.

Sostituzione del filtro dell'acqua

Importante: L'aria intrappolata nel sistema potrebbe causare una espulsione violenta dell'acqua e della cartuccia. Rimuovere con cautela.

1. Ruotare il filtro in senso antiorario fino a staccarlo dalla testa del filtro.
2. Versare l'acqua dal filtro nel lavandino e gettarlo con i normali rifiuti di casa.
3. Asciugare l'eccesso di acqua dal coperchio del filtro e continuare con il procedimento descritto nelle fasi 2 e 4 della sezione Installazione iniziale.

Il filtro dovrebbe essere cambiato almeno ogni 12 mesi.

Importante: le condizioni dell'acqua e la frequenza di utilizzo influenzano la durata della cartuccia del filtro dell'acqua. Se si usa molta acqua o se l'acqua è di scarsa qualità, potrebbe essere necessario sostituire il filtro più spesso.

Per acquistare la cartuccia di ricambio per il filtro dell'acqua, contattare il distributore locale.

Il distributore di acqua può essere utilizzato senza filtro dell'acqua. Se si opta per questa soluzione, sostituire il filtro con il coperchio blu del bypass.

PuriClean II Specifiche di sistema e foglio dei dati di rendimento della cartuccia del filtro dell'acqua

Specifiche

Velocità (massima) del flusso di servizio....0.78 GPM (2.9 L/min)

Durata (massima) 750 ....750 gallons/2838 liters

Temperatura massima di esercizio....100° F/38° C

Requisiti minimi di pressione....35 psi /241 kPA

Temperatura minima di esercizio....33° F/1° C

Pressione massima di esercizio....120 psi /827 kPA

Dati di rendimento

Standard No 42: Effetti Estetici
Parametro	USEPA MCL	Concentrazione del prodotto indesiderato	Media prodotto indesiderato	Deflusso Riduzione %				Requisito minimo di riduzione
				Media	Massimo	Media	Minima
Cloro	-	2,0 mg/L ± 10%	1,88 mg/L	<0,05 mg/L	0,06 mg/L	>97,26%	96.84%	50%
T & O	-	-	-	-	-	-	-	-
Particolati**	-	almeno 10.000 particelle/mL	5.700.000 #/ml	30.583 #/ml	69.000 #/ml	99,52%	98.94%	85%

Standard No 53: Effetti igienici
Parametro	USEPA MCL	Concentrazione del prodotto indesiderato	Media di prodotto indesiderato	Deflusso Riduzione %				Requisito minimo di riduzione
				Media	Massimo	Media	Minima
Torbidità	1 NTU**	11 ± 1 NTU***	10,73 NTU	0,36 NTU	0,049 NTU	97,09%	95,20%	0,5 NTU
Cisti	Riduzione % 99,5	Minimo 50.000/L	220.000 #/L	<1	<1	>99,99%	>99,99%	>99,95%
Asbesto	Riduzione % 99	da 10' a 10" fibre/L; fibre più lunghe di 10 micrometri	155 MF/L	<1	<1	>99,99%	>99,99%	99%
Piombo a pH 6,5	0,015 mg/L	0,15 mg/L ± 10%	0,153 mg/L	<0,001	<0,001	>99,35%	>99,35%	0,10 mg/L
Piombo a pH 8,5	0,015 mg/L	0,15 mg/L ± 10%	0,150 mg/L	<0,001	<0,001	>99,35%	>99,35%	0,10 mg/L
Mercurio a pH 6,5	0,002 mg/L	0,006 mg/L ± 10%	0,006 mg/L	0,00026	0,0005	98,72%	90,91%	0,002 mg/L
Mercurio a pH 8,5	0,002 mg/L	0,006 mg/L ± 10%	0,006 mg/L	0,0008	0,0015	98,72%	75,93%	0,002 mg/L
Lindano	0,0002 mg/L	0,002 mg/L ± 10%	0,002 mg/L	0,000025	0,00007	98,72%	96,50%	0,0002 mg/L
Toxafene	0,003 mg/L	0,015 mg/L ± 10%	0,015 mg/L	<0,001	<0,001	92,97%	91,67%	0,003 mg/L
Atrazina	0,003 mg/L	0,009 mg/L ± 10%	0,00873 mg/L	<0,002	<0,002	76,99%	75,31%	0,003 mg/L

* Provati con una velocità di flusso di 2,9 L/min; a una pressione di 413,1 kPa; pH di 75 ± 0,5; a una temperatura di 20 ± 3 °C; in condizioni standard di laboratorio, ma il rendimento reale può variare. Il rendimento dichiarato è provato e autenticato dalla NSF International.
** Misurato in particelle/ml. Le particelle usate erano tra 0,5 e 1 micron.
** Unità nefelometriche di torbidità

Condizioni generali di utilizzo

Leggere il presente foglio dei dati del rendimento e confrontare le capacità di questa unità con le esigenze reali di purificazione di acqua.

NON utilizzare questo prodotto in zone con acqua microbiologicamente pericolosa o di qualità sconosciuta senza un disinfezione idonea a monte o a valle del sistema. Un sistema certificato per riduzione di cisti può essere utilizzato su acqua disinfettata che può contenere cisti filtrabili.

USARE SOLTANTO CON ACQUA FREDDA. VERIFICARE CHE SIANO RISPETTATI LEGGI E REGOLAMENTI STATALI E LOCALI.

Provato e autorizzato da NSF International in conformità agli standard 42 e 53 ANSI/NSF nel modelli 750 per la riduzione di:

Standard n° 42: Effetti estetici

Riduzione di gusti e odori

Odore e sapore di cloro

Unità di filtraggio meccanico

Riduzione di particolati di classe 1

Standard n° 53: Effetti igienici

Unità di riduzione chimica

Riduzione di Piombo, Atrazina, Lindano,

Mercurio & Toxafene

Unità di filtrazione meccanica

Riduzione di cisti, torbidità e asbesto

La sostituzione tempestiva della cartuccia è essenziale per un rendimento soddisfacente del sistema di filtrazione. Per il funzionamento generale, i requisiti di manutenzione e la ricerca di guasti, si prega di fare riferimento alla Guida all'uso e alla manutenzione.

Questo sistema è stato provato in conformità a ANSI/NSF 42 e 53 per la riduzione delle sostanze sopra elencate. La concentrazione delle sostanze indicate all'ingresso del sistema è stata ridotta ad una concentrazione minore o uguale a quella consentita per acqua in uscita dal sistema, come specificato in ANSI/NSF 42 e 53.

Conservazione dei cibi freschi

• Lo scomparto per cibi freschi di un frigorifero deve avere una temperatura compresa fra 1° C e 4° C (la temperatura ottimale è 3° C). Per controllare la temperatura, inserire un termometro in un bicchiere d'acqua, posizionare il bicchiere al centro del frigorifero e controllarlo dopo 24 ore. Se la temperatura è superiore a 4° C, regolare il controllo come descritto alle pagina 119-121.
• Evitare di appoggiare troppi cibi sui ripiani del frigorifero. Questo, infatti, riduce la circolazione di aria intorno ai cibi provocando un raffreddamento non uniforme.

Frutta e verdura

• La conservazione nei cassetti crea una situazione di umidità che mantiene la qualità della frutta e della verdura per periodi di tempo più lunghi (vedere pagina 124).
• Scegliere la frutta e la verdura prima della conservazione e consumare prima i cibi morbidi o che presentano ammaccature. Gettare i cibi che mostrano segni di deterioramento.
• Avvolgere sempre i cibi dai sapori forti, come le cipolle e cavoli, con pellicola o carta d'alluminio per evitare che l'odore si propaghi agli altri cibi.
• Anche se la verdura ha bisogno di umidità per rimanere fresca, se bagnata quando riposta in frigorifero, il tempo di conservazione potrebbe diminuire (soprattutto per i cibi con foglie). Prima della conservazione, asciugare bene le verdure.
• Lavare la verdura fresca solo al momento dell'uso.

Carne e formaggio

• Avvolgere la carne cruda e la carne bianca con pellicola o carta d'alluminio per evitare perdite e la contaminazione di altri cibi o superfici.
• Occasionalmente, sulla superficie di formaggi duri (Emmental svizzero, Parmigiano) si forma della muffa. Tagliare la parte intorno (almeno 2,5 cm) e sotto l'area che presenta la muffa. Tenere lontano il coltello dalla muffa. Non tenere in frigorifero fette di formaggio, formaggi morbidi, ricotta, panna o yogurt che presentano muffa.

Latticini

- La maggior parte dei latticini, come il latte, lo yogurt, la panna e la ricotta presentano una data di scadenza sulla confezione. Conservare questi cibi nella confezione originale e metterli in frigorifero subito dopo l'acquisto oppure dopo ogni utilizzo.

Conservazione di cibi congelati

• Lo scomparto congelatore di un frigorifero dovrebbe avere una temperatura approssimativa di -17^ C. Per controllare la temperatura, posizionare un termometro fra due pacchetti congelati e controllare dopo 24 ore. Se la temperatura è superiore a -17^ C, regolare il controllo come spiegato alle pagina 119-121.
• Un congelatore risulta più efficiente se è pieno almeno per due terzi.

Preparare i cibi da conservare in congelatore

• Per ridurre al minimo la disidratazione e il deterioramento dei cibi, usare carta d'alluminio, pellicola, sacchetti per congelatore o contenitori a chiusura ermetica. Far fuoriuscire tutta l'aria dalle confezioni e assicurarsi che siano chiuse bene. Se nelle confezioni è presente aria, i cibi potrebbero essiccarsi, cambiare colore o avere un sapore strano.
• Avvolgere le carni fresche e bianche con pellicola o carta d'alluminio prima di congelarle.
• Non conservare nuovamente in congelatore carni già scongelate.

Caricare il congelatore

• Evitare di riporre cibi troppo caldi nel congelatore. Questo, infatti, comporta un sovraccarico del congelatore, rallenta i tempi di congelamento e potrebbe innalzare la temperatura dei cibi congelati.
• Lasciare uno spazio fra le confezioni per consentire la libera circolazione dell'aria e consentire un rapido congelamento.
• Evitare di conservare cibi difficili da congelare, come gelati e succo d'arancia, nelle vaschette sulla porta del congelatore. È meglio conservare questi cibi all'interno del congelatore dove la variazione di temperatura dovuta all'apertura della porta è inferiore.

ATTENZIONE

Per evitare scosse elettriche che possono causare gravi infortuni e morte, staccare la corrente elettrica dal frigorifero prima di pulirlo. Al termine della pulizia ricollegare la corrente elettrica.

! AVVISO

Per evitare infortuni o danni alle proprietà procedere come segue:

• Leggere e seguire le istruzioni del fabbricante riguardanti tutti i prodotti per la pulizia.
• Non mettere vaschette, ripiani né accessori nella lavastoviglie, perché si potrebbero spaccare o deformare.

Pulizia del frigorifero

PARTE	NON UTILIZZARE	DA FARE
Porte e struttura esterna verniciate lisce o lavorate (a seconda dei modelli) Qualsiasi danno alle superfici derivante da un utilizzo improprio di prodotti per la pulizia o di prodotti non raccomandati non è coperto da garanzia.	Prodotti abrasivi Ammoniaca Candeggina Detergenti concentrati o solventi Spugnette abrasive o paglietta	Usare una soluzione di acqua e bicarbonato (4 cucchiai da tavola di bicarbonato di sodio in 1 litro di acqua calda).
Interni
Porte ed esterni in acciaio (dipende dal modello) Importante: i danni alle finiture in acciaio inossidabile causati dall'uso improprio di prodotti di pulizia o di prodotti sconsigliati non sono coperti dalla garanzia di prodotto.	Prodotti abrasivi Ammoniaca Candeggina Detergenti concentrati o solventi Spugnette abrasive o paglietta Prodotti a base di aceto Detergente a base di limone	Sciacquare le superfici con acqua pulita tiepida e asciugare immediatamente per evitare macchie. Usare acqua saponosa tiepida e un panno morbido e pulito oppure una spugna. Sciacquare le superfici con acqua pulita tiepida e asciugare immediatamente per evitare macchie. Per lucidare e impedire le impronte delle mani, usare Stainless Steel Magic Spray (codice 20000008)*
Guarnizioni delle porte	Prodotti abrasivi Spugnette abrasive o paglietta	Usare acqua saponosa tiepida e un panno morbido e pulito oppure una spugna.
Avvolgimento del condensatore Per accedervi, rimuovere la griglia inferiore.	Qualsiasi elettrodomestico diverso da un aspirapolvere	Usare un aspirapolvere.
Griglia del ventilatore del condensatore Vedere retro del frigorifero.		Usare un aspirapolvere munito di spazzola.
Accessori Ripiani, vaschette, cassetti, ecc.	La lavastoviglie	Seguire le istruzioni per la rimozione e l'installazione riportate nelle rispettive sezioni. Aspettare che gli accessori si scaldino alla temperatura ambiente. Diluire con detersivo neutro e usare per la pulizia un panno morbido e pulito o una spugna. Usare una spazzola di plastica per pulire nelle scanalature. Risciacquare le superfici con acqua tiepida pulita. Asciugare immediatamente vetro e oggetti trasparenti per evitare macchie.

Rimozione degli odori dal frigorifero

ATTENZIONE

Per evitare scosse elettriche che possono causare gravi infortuni e morte, staccare la corrente elettrica dal frigorifero prima di pulirlo. Al termine della pulizia ricollegare la corrente elettrica.

1. Rimuovere tutto il cibo e mettere il frigorifero su OFF.
2. Scollegare l'alimentazione di corrente del frigorifero.
3. Pulire tutte le superfici interne e tutti i ripiani, cassetti, vaschette e guarnizioni seguendo le istruzioni.
4. Diluire un detersivo neutro e passare accuratamente con una spazzola di plastica tutte le fessure. Lasciare ad agire per cinque minuti. Sciacquare le superfici con acqua tiepida. Asciugare con un panno morbido e pulito.
5. Lavare e asciugare tutte le bottiglie, i contenitori e i vasetti. Gettare gli articoli rovinati o scaduti.
6. Impacchettare o conservare in contenitori ben chiusi i cibi che propagano odore per prevenire l'ulteriore diffusione di odori.
7. Ricollegare il frigorifero e riporre il cibo al suo interno.
8. Attendere che il frigorifero si raffreddi.
9. Dopo 24 ore, verificare se l'odore è stato eliminato.

Se l'odore persiste:

1. Rimuovere i cassetti per frutta e verdura e porli sul ripiano superiore del frigorifero.
2. Riempire il frigorifero e il congelatore – incluse le porte – con dei fogli stropicciati di carta da giornale bianco e nero.
3. Spargere dei pezzetti di carbone su giornale stropicciati, sia nel frigorifero che nel congelatore.
4. Chiudere le porte e lasciare riposare da 24 a 48 ore.

Consigli per risparmiare energia

• Evitare di stipare eccessivamente i ripiani, per non ridurre la circolazione di aria attorno al cibo e causare un funzionamento eccessivo del frigorifero.
• Evitare di inserire contemporaneamente più cibi caldi nel frigorifero, per non sovraccaricare gli scomparti e rallentare il processo di raffreddamento.
• Non usare fogli di alluminio, carta oleata o tovagliette in carta a protezione dei ripiani, per non ridurre la circolazione dell'aria e diminuire l'efficienza del frigorifero.
• Un congelatore pieno per due terzi ha una efficienza maggiore.
• Collocare il frigorifero nella parte più fredda della stanza. Evitare le zone colpite dalla luce diretta del sole, o vicino a condotti di riscaldamento, canne fumarie o altre sorgenti di calore: Se non fosse possibile, isolare esternamente usando parte di un mobile o del materiale isolante.
• Pulire le guarnizioni delle porte ogni tre me si seguendo le istruzioni, per assicurare che le porte si chiudano perfettamente e garantire un buon funzionamento del frigorifero.
• Ridurre il tempo di apertura delle porte sistemando opportunamente gli articoli nel frigorifero.
• Verificare la chiusura ermetica delle porte livellando il frigorifero come indicato nelle istruzioni di installazione.
• Pulire gli avvolgimenti del condensatore ogni tre mesi, come indicato nelle istruzioni per la pulizia, per aumentare il risparmio di energia e migliorare il rendimento del frigorifero.

Manutenzione e pulizia

Sostituire le lampadine

ATTENZIONE

Per evitare una scossa elettrica, che può causare infortuni gravi o morte, scollegare la corrente elettrica dal frigorifero prima di sostituire la lampadina. Dopo la sostituzione ricollegare la corrente elettrica.

AVVISO

B

• Aspettare che la lampadina si raffreddi.
• Indossare guanti per sostituire la lampadina.

Scomparto superiore dei cibi freschi

Le lampadine del ripiano superiore dello scomparto cibi freschi si trovano dietro il pannello frontale. Raggiungere il pannello dal dietro per sostituire le lampadine.

Scomparto inferiore dei cibi freschi

1. Spingere le linguette inferiori (A) sulla protezione. Ruotare il coperchio e rilasciare le linguette (B).

2. Rimuovere la lampadina.

3. Sostituire con lampadine da elettrodomestici: non più di 40 Watt.

4. Inserire le linguette superiori (B) della protezione nelle fessure e premere la parte inferiore (A) fino a farla scattare.

Sezione superiore del congelatore

1. Rimuovere la vaschetta del ghiaccio sollevando la parte frontale ed estraendola.

1. Rimuovere la protezione della lampadina premendo sul lato destro superiore della protezione e ruotando verso il basso.
2. Rimuovere la lampadina. Sostituire con lampadine da elettrodomestici: non più di 40 Watt.
3. Ruotare la protezione verso l'alto esercitando su di essa una leggera pressione fino a farla scattare in posizione.
4. Rimettere a posto la vaschetta del ghiaccio facendola scorrere fino a quando scatta al suo posto.

Sezione inferiore del congelatore

1. Stringere entrambi i lati della protezione della lampadina per rimuoverla.
2. Rimuovere la lampadina. Sostituire con lampadine da elettrodomestici: non più di 40 Watt.
3. Stringere entrambi i lati della protezione della lampadina per farla scattare in posizione.

Distributore di ghiaccio ed acqua (dipende dal modello)

1. Individuare la lampadina nella parte superiore del telaio di distribuzione. Svitare per rimuoverla.
2. Sostituire la lampadina con una lampadina da E10, 6 watt, 250 volt.

Prima di partire per le vacanze

ATTENZIONE

Se il vostro frigorifero ha un distributore di ghiaccio ed è installato in una posizione in cui vi è una remota possibilità che la temperatura possa scendere al di sotto della temperatura di congelamento, il sistema di fornitura dell'acqua (compreso il serbatoio e la valvola dell'acqua) devono essere svuotati da personale qualificato.

Per brevi vacanze o assenze (tre mesi o meno):

1. Rimuovere tutti i prodotti deperibili.
2. Se nessuno controllerà il frigorifero durante l'assenza, rimuovere anche tutti i prodotti congelati.
3. Se il frigorifero dispone di un dispositivo automatico per la fabbricazione di ghiaccio:
4. Chiudere la valvola di alimentazione dell'acqua al dispositivo almeno un giorno prima della partenza.
5. Una volta estratto l'ultimo ghiaccio, sollevare il braccio del dispositivo nella posizione OFF.

6. Svuotare lo scompar to del ghiaccio.

7. Se la temperatura della stanza potrebbe scendere al di sotto dei 13° C, seguire le istruzioni per le assenze prolungate.

Per vacanze o assenze lunghe (superiori ai tre mesi) o nel caso che la temperatura della stanza scenda al di sotto di 13° C:

1. Rimuovere il cibo.
2. Se il frigorifero dispone di un dispositivo automatico per la fabbricazione di ghiaccio:
3. Chiudere la valvola di alimentazione di acqua al dispositivo almeno un giorno prima della partenza.
4. Una volta estratto l'ultimo ghiaccio, sollevare il braccio del dispositivo nella posizione OFF.

5. Svuotare lo scomparto del ghiaccio.

6. Se il frigorifero ha un distributore con filtro dell'acqua, rimuovere la cartuccia del filtro dell'acqua e installare il bypass. Gettare la cartuccia usata.

7. Impostare il controllo del Freezer (Congelatore) a OFF.

8. Togliere l'alimentazione elettrica al frigorifero.

9. Pulire con cura l'interno di entrambi gli scomparti usando una soluzione di bicarbonato e un panno pulito e morbido (quattro cucchiai da tavola di bicarbonato in un litro di acqua calda).

10. Asciugare bene.

11. Lasciare le porte aperte per prevenire la formazione di muffa e ruggine.

Al ritorno:

Dopo una vacanza o assenza breve:

Per i modelli con dispositivo per la fabbricazione o distribuzione automatica di ghiaccio:

• Ricollegare l'alimentazione dell'acqua e aprire la valvola di rifornimento (vedere pagina 115).
• Controllare la connessione con la rete idrica per 24 ore per verificare eventuali perdite.
• Lasciar scorrere 10-15 bicchieri di acqua dal distributore.
• Riavviare il dispositivo per la fabbricazione del ghiaccio.
• Gettare almeno le prime tre produzioni di ghiaccio.

Dopo una vacanza o assenza prolungata:

• Se il frigorifero è dotato di un dispositivo automatico per la fabbricazione di ghiaccio, ricollegare l'alimentazione dell'acqua e attivare la valvola del rifornimento (vedere pagina 115).
• Ricollegare all'alimentazione elettrica il frigorifero e impostare i controlli (vedere pagina 119-121).
• Controllare la connessione con la rete idrica per 24 ore e sistemare se necessario le perdite.

Per i modelli con distributore, fare scorrere l'acqua nel distributore per almeno tre minuti con inserito il bypass del filtro, quindi installare il filtro dell'acqua (vedere pagina 128).

- Dopo aver installato il filtro dell'acqua, lasciar scorrere continuamente l'acqua attraverso il distributore per almeno due minuti o sino a quando l'acqua non scende in modo continuo senza presenza di aria. Potrebbero passare uno o due minuti prima che l'acqua riempi il serbatoio.

- Riavviare il dispositivo per la fabbricazione del ghiaccio.

- Scartare il ghiaccio prodotto entro le prime 12 ore (almeno le prime tre produzioni).

Prima di spostarlo

• Seguire le istruzioni per vacanza/assenza prolungata, sino al punto 7.
• Assicurare tutti gli oggetti mobili come ripiani e cassetti fissandoli saldamente con del nastro adesivo così da prevenire qualsiasi danno.
• Chiudere le porte con del nastro adesivo.
• Per spostare il frigorifero usare un carrello per elettrodomestici. Manovrare sempre il carrello standovi dietro o di lato – mai dinnanzi.
• Durante il trasporto, assicurarsi che il frigorifero sia in posizione verticale.

Le migliorie apportate alla struttura del frigorifero potrebbero produrre suoni diversi da quelli emessi in un modello precedente. Queste migliorie sono volte a offrire un frigorifero migliore per la conservazione dei cibi, con un ridotto consumo energetico e rendere il frigorifero più silenzioso. Visto che i nuovi modelli sono più silenziosi, si potrebbero sentire suoni già presenti nelle vecchie unità, ma che erano mascherati da livelli di rumore più alti. Molti di questi suoni sono normali. Si noti che le superfici adiacenti a un frigorifero, come le pareti, i pavimenti e mobili, potrebbero accentuare questi suoni. Di seguito sono riportati alcuni dei suoni normali che si potrebbero sentire.

RUMORE	CAUSA POSSIBILE	SOLUTION
Clic	Il controllo del frigorifero (A) fa clic quando avvia o ferma il compressore	Funzionamento normale
	Il timer per lo sbrinamento o il controllo elettrico dell'umidificatore (dipende dal modello) (B) producono un rumore simile a quello di un orologio elettrico all'avvio e al termine del ciclo di sbrinamento.	Funzionamento normale
Aria che sibila o soffia	Il ventilatore del condensatore (D) produce questi rumori durante il funzionamento.	Funzionamento normale
	Il ventilatore del congelatore (C) produce questi rumori durante il funzionamento.	Funzionamento normale
	Il ventilatore del congelatore (C) rallenta sino a fermarsi quando viene aperta la porta del congelatore.	Funzionamento normale
Gorgoglio o suono di bollore	L'evaporatore (E) e lo scambiatore di calore (F) del composto refrigerante fanno questi rumori mentre circolano.	Funzionamento normale
Colpetti	I cubi di ghiaccio del dispositivo per produrre il ghiaccio cadono nel secchiello del ghiaccio (G).	Funzionamento normale
	Lo scivolo del ghiaccio (H) si chiude.	Funzionamento normale
Vibrazioni	Il compressore (I) fa dei suoni pulsanti durante il funzionamento.	Funzionamento normale
	Il frigorifero non è livellato	Vedere Livellamento (vedere pagina 118).
Ronzio	La valvola dell'acqua del dispositivo (J) per produrre il ghiaccio ronza quando riempie di acqua il dispositivo.	Funzionamento normale
Brusio	Il dispositivo (K) per produrre il ghiaccio è acceso ma non collegato con l'acqua.	Funzionamento normale
	L'elica (L) produce un ronzio mentre agita il ghiaccio durante l'erogazione.	Funzionamento normale
	Il compressore (I) può produrre un ronzio piuttosto alto durante il funzionamento.	Funzionamento normale
	La valvola a solenoide (M) manovra lo sportello dello scivolo.	Funzionamento normale

PROBLEMA	CAUSE POSSIBILI	RIMEDI
Il controllo e le luci del congelatore sono accesi, ma il compressore non funziona	Il frigorifero sta sbrinando.	Operazione normale. Aspettare 40 minuti per vedere se il frigorifero si riavvia.
I cassetti a temperatura controllata sono troppo caldi	Le impostazioni dei controlli sono troppo basse.	Vedere pagina 124 per regolare i controlli.
	I controlli del congelatore sono troppo bassi.	Vedere le pagina 119-121 per regolare i controlli.
	Il cassetto è nella posizione sbagliata.	Vedere pagina 124 per verificare la posizione del cassetto.
Il frigorifero non funziona	La spina non è collegata alla presa di corrente.	Collegare all'alimentazione elettrica il frigorifero.
	La manopola del congelatore è posizionata su OFF (dipende dal modello).	Vedere pagina 119-121 per regolare i controlli.
	I controlli della temperatura sono impostati a “-” (dipende dal modello).	Vedere pagina 119-121 per regolare i controlli.
	Il fusibile è bruciato o l'interruttore automatico o il salvavita deve essere ripristinato.	Sostituire i fusibili bruciati, controllare l'interruttore automatico o salvavita e ripristinarlo se necessario.
	Si è verificata un'interruzione di corrente elettrica.	Chiamare la compagnia elettrica locale per riferire l'interruzione.
Il frigorifero continua a non funzionare	Il frigorifero ha un guasto.	Staccare la spina del frigorifero e trasferire il cibo ad un altro frigorifero. Se un altro non è disponibile sistemare del ghiaccio secco nel congelatore per conservare il cibo. La garanzia non copre la perdita di cibo. Chiamare il servizio di assistenza.
La temperatura del cibo è troppo bassa	Gli avvolgimenti sono sporchi.	Pulire seguendo le istruzioni di pagina 131.
	I controlli del frigorifero o del congelatore sono impostati troppo alti.	Vedere le pagina 119-121 per regolare i controlli.
La temperatura del cibo è troppo calda	La porta non si chiude bene.	Il frigorifero non è livellato. Vedere pagina 118 per informazioni sul livellamento del frigorifero.
		Controllare che le guarnizioni chiudano bene. Pulire, se necessario, seguendo le istruzioni di pagina 131.
		Controllare che non vi siano delle ostruzioni interne che impediscono alla porta di chiudere bene (ad esempio dei cassetti chiusi male, dei secchielli per il ghiaccio, dei recipienti troppo grandi o sistemiati male, ecc.).
	Occorre regolare i controlli.	Vedere le pagina 119-121 per regolare i controlli.
	Gli avvolgimenti del condensatore sono sporchi.	Pulire seguendo le istruzioni di pagina 131.
	La griglia posteriore dell'aria è bloccata.	Verificare la posizione degli oggetti all'interno del frigorifero e liberare la griglia. Le griglie posteriori sono situate sotto i cassetti per frutta e verdura.
	La porta è stata aperta frequentemente o è rimasta aperta a lungo.	Ridurre il tempo in cui la porta rimane aperta. Organizzare il cibo in modo efficiente per assicurare che la porta sia aperta il meno possibile.
	Si è aggiunto del cibo di recente.	Aspettare che il cibo appena aggiunto abbia raggiunto la temperatura del frigorifero o del congelatore.
Il frigorifero ha odore	I cibi che sprigionano odori dovrebbero essere coperti o impacchettati.	Pulire seguendo le istruzioni di pagina 131.
	L'interno del frigorifero necessita di pulizia.
Si formano delle goccioline di acqua all'esterno del frigorifero	La porta non è ben chiusa.	Controllare che non vi siano delle ostruzioni interne che impediscono alla porta di chiudere bene (ad esempio dei cassetti chiusi male, dei secchielli per il ghiaccio, dei recipienti troppo grandi o sistemiati male, ecc.).
		Vedere pagina 118 Livellamento.
	Le guarnizioni delle porte non chiudono in modo corretto.	Pulire seguendo le istruzioni di pagina 131.
	Il livello di umidità è alto.	Situazione normale in momenti di alta umidità.
	I controlli devono essere regolati.	Vedere le pagina 119-121 per regolare i controlli.
Si formano delle goccioline all'interno del frigorifero	I livelli di umidità sono alti o la porta è stata aperta frequentemente.	Ridurre il tempo di apertura della porta. Organizzare il cibo in modo efficiente per assicurare che la porta sia aperta il meno possibile.
	Le guarnizioni delle porte non chiudono in modo corretto.	Pulire seguendo le istruzioni di pagina 131.
Il frigorifero o il dispositivo per fare il ghiaccio fa rumori inconsueti o che sembrano troppo forti	Funzionamento normale.	Vedere pagina 135.
Il cassetto a temperatura controllata e/o il cassetto per frutta e verdura non si chiudono agevolmente	Il contenuto dei cassetti o la posizione degli oggetti che li circondano potrebbero ostruire i cassetti.	Spostare gli oggetti ed i recipienti per evitare interferenze con i cassetti.
	Il cassetto non è nella posizione giusta.	Vedere pagina 124 per un posizionamento corretto del cassetto.
	Il frigorifero non è livellato.	Vedere pagina 118 per informazioni sul livellamento del frigorifero.
	Le guide del cassetto sono sporche.	Pulire le guide dei cassetti con acqua tiepida e sapone. Sciacquare e asciugare bene.
		Applicare uno strato sottile di vaselina alle guide del cassetto.
Il frigorifero si accende troppo spesso	Le porte sono state aperte frequentemente o sono rimaste aperte a lungo.	Ridurre il tempo di apertura delle porte. Organizzare il cibo in modo efficiente per fare in modo che la porta sia aperta il meno possibile.
		Dopo l'apertura della porta consentire che l'ambiente interno si riadatti.
	L'umidità o la temperatura nella zona circostante è elevata.	Funzionamento normale.
	Si è aggiunto del cibo di recente.	Aspettare che il cibo appena aggiunto abbia raggiunto la temperatura del frigorifero o del congelatore.
	Il frigorifero è esposto a calore ambientale o proveniente da un elettrodomestico vicino.	Valutare l'ambiente del frigorifero, forse occorre spostarlo per farlo funzionare in modo più efficiente.
	Gli avvolgimenti del condensatore sono sporchi.	Pulire seguendo le istruzioni di pagina 131.
	I controlli devono essere regolati.	Vedere le pagina 119-121 per regolare i controlli.
	La porta non si chiude bene.	Il frigorifero non è livellato. Vedere pagina 118 Livellamento.
		Controllare che non vi siano delle ostruzioni interne che impediscono alla porta di chiudere bene (ad esempio dei cassetti chiusi male, dei secchielli per il ghiaccio, dei recipienti troppo grandi o sistemiati male, ecc.).
	Le guarnizioni delle porte non chiudono in modo corretto.	Pulire seguendo le istruzioni di pagina 131.

Ghiaccio e acqua

PROBLEMA	CAUSE POSSIBILI	RIMEDI
Non vi sono spie accese sul pannello di controllo della distribuzione	La porta del congelatore non è chiusa.	Controllare che la porta del congelatore sia chiusa. Quando tale porta è aperta l'elettricità è scollegata dal controllo.
	Il frigorifero non è collegato alla corrente elettrica.	Collegare il frigorifero alla corrente elettrica.
	Il fusibile è bruciato o l'interruttore automatico o salvavita deve essere ripristinato.	Sostituire il fusibile bruciato e controllare se occorre ripristinare l'interruttore automatica.
	Si è verificata un'interruzione di corrente elettrica.	Chiamare la compagnia elettrica per riferire l'interruzione.
	Il frigorifero è in Modalità Giorno Festivo.	Vedere Modalità Giorno Festivo a pagina 127.
Quando si preme la leva non viene distribuito ghiaccio né acqua	La porta del congelatore non è chiusa.	Controllare che la porta del congelatore sia chiusa. Quando tale porta è aperta l'elettricità è scollegata dal controllo.
	I controlli sono in modalità bloccata (dipende dal modello).	Vedere Blocco del distributore a pagina 127.
	La vaschetta dell'acqua si sta riempiendo.	All'inizio, bisogna attendere 1 o 2 minuti perché si riempia il serbatoio interno dell'acqua.
	Il dispositivo di fabbricazione del ghiaccio è stato appena installato o si è usata una gran quantità di ghiaccio.	Sono necessarie 24 ore per la prima produzione di ghiaccio o perché il dispositivo di fabbricazione del ghiaccio si riempia dopo essere stato svuotato.
	Il filtro dell'acqua è ostruito o deve essere cambiato.	Cambiare il filtro dell'acqua (vedere pagina 128).
Il dispositivo non produce ghiaccio a sufficienza o il ghiaccio è deformato	Il dispositivo per fare il ghiaccio è appena stato installato o si è utilizzata una grande quantità di ghiaccio.	Sono necessarie 24 ore per la prima produzione di ghiaccio o perché il dispositivo di fabbricazione del ghiaccio si riempia dopo essere stato svuotato.
	La pressione dell'acqua è troppo bassa.	Una bassa pressione dell'acqua può causare delle perdite nella valvola. La pressione dell'acqua deve essere tra 241 kPa e 689 kPa per un funzionamento corretto. Si raccomanda una pressione minima di 241 kPa per frigoriferi con filtro dell'acqua.
	Il filtro dell'acqua è otturato o deve essere sostituito.	Cambiare il filtro dell'acqua (vedere pagina 128).
Il dispositivo non produce ghiaccio	Il braccio del dispositivo di fabbricazione del ghiaccio è sollevato.	Controllare che il braccio del dispositivo sia abbassato. Vedere Dispositivo di fabbricazione automatica del ghiaccio a pagina 126.
	L'acqua non raggiunge la valvola dell'acqua.	Vedere Collegamento dell'alimentazione dell'acqua alle pagina 115.
	I tubi di alimentazione sono piegati.	Chiudere il rubinetto di alimentazione e raddrizzare le strozzature. Se questo si rivela impossibile sostituire il tubo.
	La pressione dell'acqua è troppo bassa.	La pressione dell'acqua deve essere tra 241 kPa e 689 kPa per un funzionamento corretto. Si raccomanda una pressione minima di 241 kPa per frigoriferi con filtro dell'acqua.
	Controllare la temperatura del congelatore.	Vedere Controlli della temperatura alle pagina 119-121 per la regolazione dei controlli. Per produrre ghiaccio il congelatore deve essere impostato tra -17° C e -16° C.
	La vaschetta del ghiaccio non è installata correttamente.	Vedere Vaschetta di conservazione del ghiaccio a pagina 125.
	Si è installato una valvola sbagliata per l'acqua.	Vedere Collegamento dell'alimentazione dell'acqua alle pagina 115. Le valvole a spillo e quelle a sella da 316 " causano dei livelli bassi di acqua e possono otturare il tubo a lungo andare. Il fabbricante non è responsabile dei danni alla proprietà causati da installazione o collegamento idrico errati.
La spia del filtro dell'acqua è rossa	Il filtro dell'acqua deve essere sostituito.	Se il filtro non fosse disponibile, sostituirlo momentaneamente con il bypass. Vedere Filtro dell'acqua a pagina 128.
	Il sensore dell'indicatore del filtro deve essere reimpostato.	Vedere Spia dell'indicatore di stato del filtro a pagina 127.

continua...

PROBLEMA	CAUSE POSSIBILI	RIMEDI
Si forma del ghiaccio nel tubo di alimentazione del dispositivo per fare il ghiaccio	La pressione dell'acqua è bassa.	La pressione dell'acqua deve essere tra 241 kPa e 689 kPa per un funzionamento corretto. Si raccomanda una pressione minima di 241 kPa per frigoriferi con filtro dell'acqua.
	La valvola perforatrice non è aperta completamente.	Aprire completamente la valvola perforatrice.
	La temperatura del congelatore è troppo alta.	Vedere Controlli della temperatura alle pagina 119-121. La temperatura del congelatore dovrebbe essere tra -17°C e -16°C.
Il frigorifero perde acqua	Si sono usati tubi di plastica per fare il collegamento con l'acqua.	Il fabbricante raccomanda di utilizzare dei tubi di rame per l'installazione. La plastica è meno duratura e può causare delle perdite. Il fabbricante non è responsabile dei danni alle proprietà causati da installazione o collegamento idrico errati.
	Si è installata la valvola sbagliata.	Vedere Collegamento dell'alimentazione dell'acqua alle pagina 115. Le valvole a spillo e quelle a sella da 316 " causano dei livelli bassi di acqua e possono otturare il tubo a lungo andare. Il fabbricante non è responsabile dei danni alla proprietà causati da installazione o collegamento idrico errati.
Il flusso dell'acqua è più lento del normale	La pressione dell'acqua è bassa.	La pressione dell'acqua deve essere tra 241 kPa e 689 kPa per un funzionamento corretto. Si raccomanda una pressione minima di 241 kPa per frigoriferi con filtro dell'acqua.
	La valvola perforatrice non è aperta completamente.	Aprire completamente la valvola perforatrice,
	Si è installata una valvola non adatta.	Vedere Collegamento dell'alimentazione dell'acqua alle pagina 115. Le valvole a spillo e quelle a sella da 316 " causano dei livelli bassi di acqua e possono otturare il tubo a lungo andare. Il fabbricante non è responsabile dei danni alla proprietà causati da installazione o collegamento idrico errati.
	I tubi di alimentazione sono piegati.	Chiudere il rubinetto di alimentazione e raddrizzare le strozzature. Se ciò non è possibile, sostituire il tubo.
	Il filtro dell'acqua è otturato o deve essere sostituito.	Sostituire il filtro dell'acqua (vedere pagina 128).
	La valvola dell'acqua non è aperta completamente.	Aprire completamente la valvola dell'acqua e verificare che non vi siano perdite. Il flusso minimo al distributore dovrebbe essere di circa 295 ml in nove secondi con installato un filtro nuovo o di circa 295 ml in cinque secondi senza filtro.
L'acqua erogata non è fredda	Il frigorifero è appena stato installato.	Attendere circa 12 ore per consentire all'acqua nella vaschetta di raffreddarsi.
	La vaschetta dell'acqua è vuota.
	L'acqua si è fermata nei tubi fuori dalla vaschetta e si è riscaldata a temperatura ambiente.	Scartare il primo bicchiere e riempire nuovamente.
L'acqua è nebulizzata	Vi sono bollicine di aria nell'acqua	Normale all'inizio della distribuzione, scomparirà con l'uso.
Vi sono particelle nell'acqua o nei cubetti di ghiaccio	Polvere di carbone proveniente dalla cartuccia del filtro.	L'acqua che fuoriesce subito dopo l'installazione della cartuccia può contenere innocua polvere di carbone. Le particelle non presentano pericolo se ingerite e scompariranno dopo poco utilizzo.
	La concentrazione dei minerali nell'acqua forma particelle quando l'acqua è gelata e sciolta.	Tali particelle non sono pericolose e sono presenti naturalmente nei sistemi di acquedotti.
