MANUALE UTENTE LBE68 Ariston Thermo

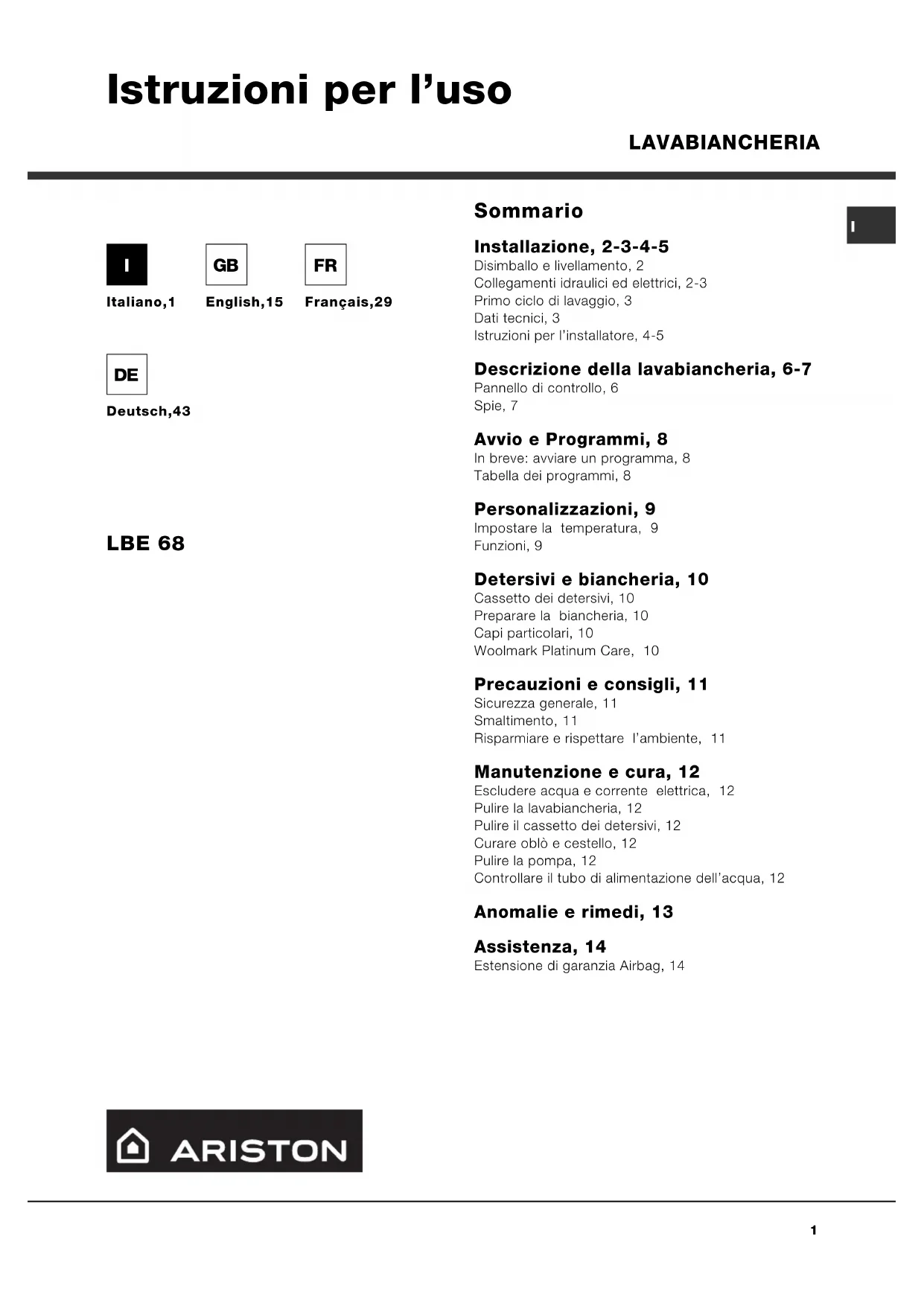

Italiano,1 Sommario Installazione, 2-3-4-5 Disimballo e livellamento, 2 Collegamenti idraulici ed elettrici, 2-3 Primo ciclo di lavaggio, 3 Dati tecnici, 3 Istruzioni per linstallatore, 4-5 Descrizione della lavabiancheria, 6-7 Pannello di controllo, 6 Spie, 7 Avvio e Programmi, 8 In breve: avviare un programma, 8 Tabella dei programmi, 8 Personalizzazioni, 9 Impostare la temperatura, 9 Funzioni, 9 Detersivi e biancheria, 10 Cassetto dei detersivi, 10 Preparare la biancheria, 10 Capi particolari, 10 Woolmark Platinum Care, 10 Precauzioni e consigli, 11 Sicurezza generale, 11 Smaltimento, 11 Risparmiare e rispettare lambiente, 11 Manutenzione e cura, 12 Escludere acqua e corrente elettrica, 12 Pulire la lavabiancheria, 12 Pulire il cassetto dei detersivi, 12 Curare oblò e cestello, 12 Pulire la pompa, 12 Controllare il tubo di alimentazione dellacqua, 12 Anomalie e rimedi, 13 Assistenza, 14 Estensione di garanzia Airbag, 14

LAVABIANCHERIA LBE 68 Istruzioni per luso Deutsch,43

È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza. Disimballo e livellamento Disimballo

1. Disimballare la lavabiancheria.

2. Controllare che la lavabiancheria non abbia

subìto danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

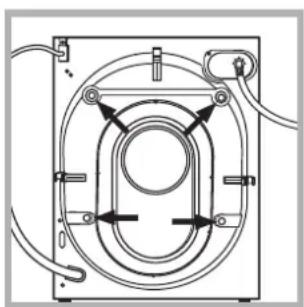

3. Rimuovere le quattro

viti di protezione per il trasporto e il gommino con il relativo distanzia- le, posti nella parte posteriore (vedi figura).

4. Chiudere i fori con i tappi di plastica in dotazione.

5. Conservare tutti i pezzi: qualora la lavabiancheria

debba essere trasportata, dovranno essere rimontati. Gli imballaggi non sono giocattoli per bambini. Livellamento

1. Installare la lavabiancheria su un pavimento piano

e rigido, senza appoggiarla a muri, mobili o altro.

2. Se il pavimento non

fosse perfettamente orizzontale, compensare le irregolarità svitando o avvitando i piedini anteriori (vedi figura); langolo di inclinazione, misurato sul piano di lavoro, non deve supe- rare i 2°. Un accurato livellamento dà stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare sotto la lavabiancheria uno spazio sufficiente per la ventila- zione. Collegamenti idraulici ed elettrici Collegamento del tubo di alimentazionedellacqua

1. Inserire la guarnizione

A nellestremità del tubo di alimentazione e avvitarlo a un rubinetto dacqua fredda con bocca filettata da 3/4 gas (vedi figura). Prima di allacciare, far scorrere lacqua finché non sia limpida.

2. Collegare il tubo di

alimentazione alla lavabiancheria avvitandolo allapposita presa dacqua, nella parte posteriore in alto a destra (vedi figura).

3. Fare attenzione che nel tubo non ci siano né

pieghe né strozzature. La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco). Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato. Installazione

Collegamento del tubo di scarico Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra; oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). Lestremità libera del tubo di scarico non deve rimanere immersa nellacqua. È sconsigliato usare tubi di prolunga; se indispen- sabile, la prolunga deve avere lo stesso diametro del tubo originale e non superare i 150 cm. Collegamento elettrico Prima di inserire la spina nella presa della corrente, accertarsi che: la presa abbia la messa a terra e sia a norma di legge; la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella tabella Dati tecnici (vedi a fianco); la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fianco); la presa sia compatibile con la spina della lavabiancheria. In caso contrario sostituire la presa o la spina. La lavabiancheria non va installata allaperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali. A lavabiancheria installata, la presa della corrente deve essere facilmente raggiungibile. Non usare prolunghe e multiple. Il cavo non deve subire piegature o compressioni. Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati. Attenzione! Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate. Primo ciclo di lavaggio Dopo linstallazione, prima delluso, effettuare un ciclo di lavaggio con detersivo e senza biancheria impostando il programma a 90°C senza prelavaggio. AssistenzaAnomaliePrecauzioni ManutenzioneProgrammi DetersiviInstallazione Descrizione

Dati tecnici ModelloLBE 68Dimensionilarghezza cm 59,5altezza cm 81,5profondità cm 54Capacitàda 1 a 5 kgCollegamentielettricitensione a 220/230 Volt 50 Hzpotenza massima assorbita 1850 WCollegamentiidricipressione massima 1 MPa (10 bar)pressione minima 0,05 MPa (0,5 bar)capacità del cesto 46 litriVelocità dicentrifugasino a 600 giri al minutoProgrammi dicontrollo secondola norma IEC456programma 3; temperatura 60°C;effettuato con 5 kg di carico.Questa apparecchiatura è conformealle seguenti Direttive Comunitarie:- 73/23/CEE del 19/02/73 (BassaTensione) e successive modificazioni- 89/336/CEE del 03/05/89(Compatibilità Elettromagnetica) esuccessive modificazioni- 2002/96/CE4

Istruzioni per linstallatore Applicazione del pannello in legno alla porta e inserimento della macchina nei mobili: Nel caso in cui, dopo il montaggio del pannello in legno, sia necessario spedire la macchina per l'installazione finale, consigliamo di lasciarla nel suo imballo originale. A questo scopo l'imballo è stato realizzato in modo da permettere il montaggio del pannello di legno sulla macchina senza disimballare completamente il prodotto (vedi figure sottostanti). Il pannello di legno che copre la facciata non deve essere di spessore inferiore a 18 mm e può essere incernierato sia sul lato destro che sinistro. Per ragioni di praticità d'uso della macchina consigliamo lo stesso senso di apertura dell'oblò con le cerniere applicate sul lato sinistro.

Tur seite Accessori montaggio portina (Fig. 1-2-3-4-5). Fig. 1 N° 2 cerniere N° 1 Magnete N° 1 Riscontro magnete N° 1 Tassello in gomma N° 2 Supporti cerniera N° 1 Distanziale Fig. 2 Fig. 3 Fig. 4 Fig. 5 Fig. 4/B - n° 6 viti autofilettanti l = 13 mm "tipo A". - n° 2 viti metriche testa svasata l = 25 mm "tipo B"; per il fissaggio del riscontro magnete al mobile. - n° 4 viti metriche l = 15 mm "tipo C"; per il montaggio dei supporti cerniera al mobile. - n° 4 viti metriche l = 7 mm "tipo D"; per il montaggio delle cerniere ai supporti. Montaggio dei particolari sulla facciata della macchina. - Montare i supporti cerniera alla facciata posizionando il foro indicato da una freccia nella fig. 1 verso linterno della facciata, utilizzando le viti tipo C. - Montare il riscontro magnete dalla parte opposta in alto utilizzando le due viti tipo B. - Interporre tra la facciata della macchina e il riscontro magnete, il distanziale indicato in fig. 4/B.5

AssistenzaAnomaliePrecauzioni ManutenzioneProgrammi DetersiviInstallazione Descrizione Uso della maschera di foratura. - Per tracciare le posizioni dei fori sul lato sinistro del pannello, allinerare la maschera di foratura al lato superio- re e sinistro del pannello facendo riferimento alle linee tracciate alle estremità. - Per tracciare le posizioni dei fori sul lato destro del pannello, allinerare la maschera di foratura al lato superio- re e destro del pannello. - Con una fresa di adeguate dimensioni realizzare le quattro sedi che dovranno alloggiare le due cerniere, il tassello di gomma e il magnete. Montaggio dei particolari sul pannello di legno (Antina). - Inserire le cerniere nelle sedi predisposte (la parte mobile della cerniera deve trovarsi verso lesterno del pannello) e fissarle con 4 viti del tipo A. - Inserire il magnete nella sede in alto dalla parte opposta alle cerniere e fissarlo con due viti tipo B. - Inserire il tassello in gomma nella sede in basso. Il pannello è ora pronto per essere montato sulla macchina. Montaggio del pannello alla macchina. Inserire il nasello della cerniera indicato dalla freccia nella fig. 2 nella sede del supporto cerniera spingere il pannello verso la facciata della macchina e fissare le due cerniere con le due viti tipo D. Fissaggio della guida zoccolo. Se la macchina è installata ad una estremità della cucina componibile montare una o entrambe le guide zoccolo come indicato in fig. 8, regolandone la profondità in funzione della posizione dello zoccolo e se necessario fissarlo alle stesse (fig. 9). Per montare la guida zoccolo agire cone segue (fig. 8): Fissare la squadretta P con la vite R, infilare la guida zoccolo Q nellapposita asola e una volta posizionata nel punto desiderato bloccarla alla squadretta P con la vite R. Inserimento della macchina nei mobili. - Spingere l'apparecchio nellapertura allineandola con gli altri mobili (fig. 6). - Agire sui piedini di regolazione per portare la macchina allaltezza desiderata. - Per regolare la posizione del pannello in legno in senso verticale ed orizzontale, agire sulle viti C e D come indicato in fig. 7. Importante: chiudere la parte inferiore della facciata con lo zoccolo a battuta sul pavimento. Fig. 8 Fig. 9 Accessori in dotazione per la regolazione in altezza. Alloggiate nel coperchio di polistirolo (fig. 10) si trovano: 2 traverse (G); 1 listello (M) allinterno del cestello si trovano: 4 piedini supplementari (H) 4 viti (I) 4 viti (R) 4 dadi (L) 2 guide zoccolo (Q) Regolazione in altezza della macchina. La macchina può essere regolata in altezza (da 815 mm a 835 mm) agendo sui 4 piedini. Se si desidera portarla ad unaltezza superiore a quella sopraindicata, arrivando fino a 870 mm, occorre utilizzare i seguenti accessori: le 2 traverse (G); i 4 piedini (H); le 4 viti (I); i 4 dadi (L), quindi agire come segue (fig. 11): togliere i 4 piedini originali, posizionare una traversa G nella parte anteriore della macchina, fissarla con le viti I (avvitandole nei fori dove erano montati i piedini originali) quindi inserire i nuovi pedini H. Ripetere la stessa operazione nella parte posteriore della macchina. A questo punto regolando i piedini H la macchina può essere abbassata o alzata da 835 mm a 870 mm. Una volta raggiunta laltezza desiderata bloccare i dadi L alla traversa G. Per regolare la macchina ad unaltezza compresa tra 870 mm e 900 mm occorre montare il listello M regolando i piedini H fino allaltezza desiderata. Per inserire il listello agire come segue: allentare le tre viti N poste nella parte anteriore della coper- tura Top, inserire il listello M come indicato nella fig. 12, quindi bloccare le viti N.

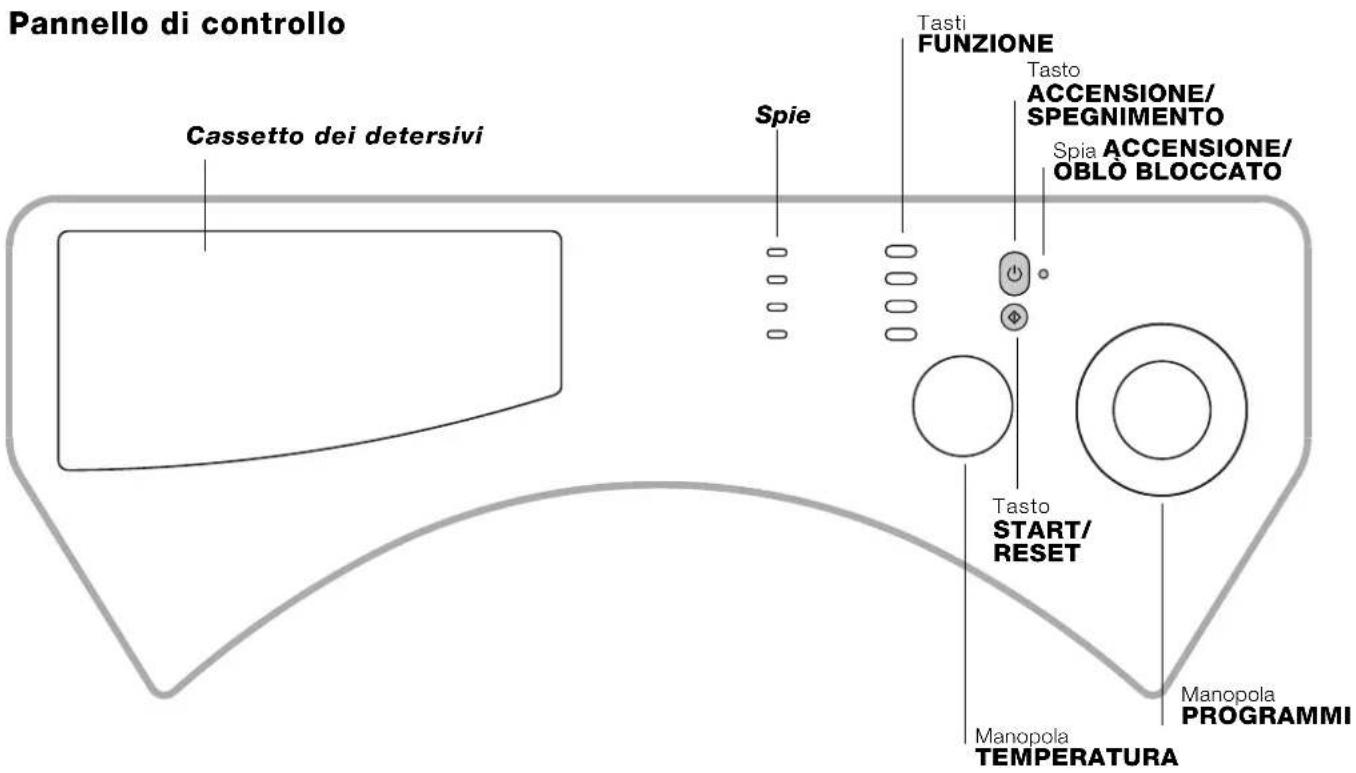

Pannello di controllo Descrizione della lavabiancheria

Manopola TEMPERATURA Manopola PROGRAMMI Cassetto dei detersivi Spie Tasti FUNZIONE Tasto ACCENSIONE/ SPEGNIMENTO Spia ACCENSIONE/ OBLÒ BLOCCATO Cassetto dei detersivi per caricare detersivi e additivi (vedi pag. 10). Spie per seguire lo stato di avanzamento del pro- gramma di lavaggio. Se è stata impostata la funzione Delay Timer, indi- cheranno il tempo mancante allavvio del program- ma (vedi pag. 7). Tasti FUNZIONE per selezionare le funzioni disponi- bili. Il tasto relativo alla funzione selezionata rimarrà acceso. Manopola TEMPERATURA per impostare la tempera- tura o il lavaggio a freddo (vedi pag. 9). Tasto ACCENSIONE/SPEGNIMENTO per accen- dere e spegnere la lavabiancheria. Tasto START/RESET per avviare i programmi o annullare quanto erroneamente impostato. Spia ACCENSIONE/OBLÒ BLOCCATO per capire se la lavabiancheria è accesa e se loblò è apribile (vedi pag. 7). Manopola PROGRAMMI per impostare i programmi (vedi pag. 8). La manopola è del tipo a scomparsa: per estrarla premerla leggermente al centro. Durante il programma la manopola resta ferma. Tasto START/ RESET7

AssistenzaAnomaliePrecauzioni ManutenzioneProgrammi DetersiviInstallazione Descrizione Spia ACCENSIONE/OBLÒ BLOCCATO: La spia accesa indica che loblò è bloccato per impedire aperture accidentali; per evitare danni è necessario attendere che la spia lampeggi prima di aprire loblò. Il lampeggio veloce della spia ACCENSIONE/OBLÒ BLOCCATO contemporaneo a quello di almeno unaltra spia segnala unanomalia. Chiamare lAssistenza Tecnica. Fase in corso: Durante il ciclo di lavaggio le spie si accenderanno progressivamente per indicarne lo stato di avanza- mento: Prelavaggio Lavaggio Risciacquo Centrifuga Nota: durante la fase di scarico si illuminerà la spia relativa alla fase Centrifuga. Tasti funzione I TASTI FUNZIONE fungono anche da spie. Selezionando una funzione il relativo tasto si illuminerà. Se la funzione selezionata non è compatibile con il programma impostato il tasto lampeggerà e la funzione non verrà attivata. Nel caso venga impostata una funzione incompatibi- le con unaltra precedentemente selezionata rimarrà attiva solo lultima scelta. Spie Le spie forniscono informazioni importanti. Ecco che cosa dicono: Ritardo impostato: Se è stata attivata la funzione Delay Timer (vedi pag. 9), dopo avere avviato il programma, inizierà a lampeggiare la spia relativa al ritardo selezionato: Col trascorrere del tempo verrà visualizzato il ritardo residuo con il lampeggio della spia relativa: Trascorso il ritardo selezionato la spia lampeggiante si spengnerà e avrà inizio il programma impostato.8

Natura dei tessutie dello sporcoProgrammiTe m p e -raturaDetersivoAmmorbi-denteDuratadel ciclo(minuti)Descrizione del ciclo di lavaggioprelav. lavag. Cotone Bianchi estremamente sporchi(lenzuola, tovaglie, ecc.) 90°C 137Prelavaggio, lavaggio, risciacqui,centrifughe intermedie e finaleBianchi estremamente sporchi(lenzuola, tovaglie, ecc.) 90°C 120Lavaggio, risciacqui,centrifughe intermedie e finaleBianchi e colorati resistentimolto sporchi 60°C 105Lavaggio, risciacqui,centrifughe intermedie e finaleBianchi poco sporchi e coloridelicati (camice, maglie, ecc.) 40°C 72Lavaggio, risciacqui,centrifughe intermedie e finaleColorati delicati poco sporchi 30°C 65Lavaggio, risciacqui,centrifughe intermedie e finale Sintetici Colori resistenti molto sporchi(biancheria per neonati, ecc.) 60°C 77Lavaggio, risciacqui,antipiega o centrifuga delicataColori resistenti (biancheria di tutti itipi leggermente sporca) 40°C 62Lavaggio, risciacqui,antipiega o centrifuga delicataColori resistenti molto sporchi(biancheria per neonati, ecc.) 50°C 73Lavaggio, risciacqui,antipiega o centrifuga delicataColori delicati (biancheria di tutti itipi leggermente sporca) 40°C 58Lavaggio, risciacqui,antipiega o centrifuga delicataColori delicati (biancheria di tutti itipi leggermente sporca) 30°C 30Lavaggio, risciacqui,e centrifuga delicata Delicati Lana

40°C 50Lavaggio, risciacqui e centrifugadelicataTessuti molto delicati (tende, seta,viscosa, ecc.) 30°C 45Lavaggio, risciacqui,antipiega o scaricoPROGRAMMI PARZIALIRisciacquo Risciacqui e centrifugaRisciacquo delicato Risciacqui, antipiega o scaricoCentrifuga Scarico e centrifuga energicaCentrifuga delicata Scarico e centrifuga delicataScarico Scarico Avvio e Programmi Tabella dei programmi In breve: avviare un programma

1. Accendere la lavabiancheria premendo il tasto .

Tutte le spie si accenderanno per qualche secondo, poi si spengono e la spia ACCENSIONE/ OBLÒ BLOCCATO inizierà a lampeggiare.

2. Caricare la biancheria e chiudere loblò.

3. Impostare con la manopola PROGRAMMI il

programma desiderato.

4. Impostare la temperatura di lavaggio (vedi pag. 9).

Note Per la descrizione della funzione Antipiega vedi pag. 9. I dati riportati nella tabella hanno valore indicativo. Programma speciale Giornaliero 30' (programma 9 per Sintetici) è studiato per lavare capi leggermente sporchi in poco tempo: dura solo 30 minuti e fa così risparmiare energia e tempo. Impostando il programma (9 a 30°C) è possibile lavare insieme tessuti di diversa natura (esclusi lana e seta) con un carico massimo di 3 kg. Si consiglia l'uso di detersivo liquido.

5. Versare detersivo e additivi (vedi pag. 10).

6. Avviare il programma premendo il tasto

START/RESET. Per annullare il ciclo impostato premere il tasto START/RESET per 2 secondi.

7. Al termine del programma la spia ACCENSIONE/

OBLÒ BLOCCATO lampeggerà indicando che loblò è apribile. Estrarre la biancheria e lasciare loblò socchiuso per far asciugare il cestello. Spegnere la lavabiancheria premendo il tasto

Funzioni Effetto Note per l'usoAttiva con iprogrammi:Delay TimerRitarda l'avviodella macchinasino a 9 ore.Premere più volte il tasto fino a far acccendere la spia relativa al ritardodesiderato.Alla quinta pressione del tasto la funzione si disattiverà.N.B.: Una volta premuto il tasto Start/Reset, si può modificare ilvalore del ritardo solo diminuendolo.TuttiSuper Wash Consente unpulito impeccabile,visibilmentepiù bianco dellostandard Classe A Non è compatibile con l'opzione RAPIDO.1, 2, 3, 4,5, 6, 7, 8.RapidoRiduce del 30%circa la durata delciclo di lavaggio.Non è compatibile con l'opzione SUPER WASH.1, 2, 3, 4,5, 6, 7, 8Esclusionecentrifu gaLa lavabiancherianon effettua lacentrifuga, ma unarotazione del cestoa velocità moderataper agevolare loscarico dell'acqua.E' consigliata quando si lavano capi difficili da stirare.Tutti tranne11 e Scarico. AssistenzaAnomaliePrecauzioni ManutenzioneProgrammi DetersiviInstallazione Descrizione Personalizzazioni Impostare la temperatura Ruotando la manopola TEMPERATURA si imposta la temperatura di lavaggio (vedi Tabella dei programmi a pag. 8). La temperatura si può ridurre sino al lavaggio a freddo (

Funzioni Le varie funzioni di lavaggio previste dalla lavabiancheria permettono di ottenere la pulizia e il bianco desiderati. Per attivare le funzioni:

1. premere il tasto relativo alla funzione desiderata, secondo la tabella sottostante;

2. laccensione del tasto relativo segnala che la funzione è attiva.

Nota: Il lampeggio veloce del tasto indica che la funzione relativa non è selezionabile per il programma impostato. Antipiega Questa funzione interrompe il programma di lavaggio mantenendo la biancheria in ammollo nell'acqua prima dello scarico. È attiva nei programmi 6 - 7 - 8 - 11 e Risciacquo delicato. Per completare il ciclo premere il tasto START/RESET. Per effettuare solo lo scarico posizionare la manopola sul simbolo relativo e premere il tasto START/RESET.10

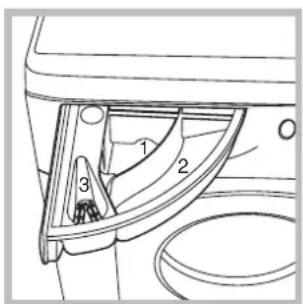

Cassetto dei detersivi Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incro- stare le parti interne della lavabiancheria e a inquina- re lambiente. Estrarre il cassetto dei detersivi e inserire il detersivo o ladditivo come segue. vaschetta 1: Detersivo per prelavaggio (in polvere) vaschetta 2: Detersivo per lavaggio (in polvere o liquido) Il detersivo liquido va versato solo prima dellavvio. vaschetta 3: Additivi (ammorbidente, ecc.) Lammorbidente non deve fuoriuscire dalla griglia. Non usare detersivi per il lavaggio a mano, perché formano troppa schiuma. Preparare la biancheria Suddividere la biancheria secondo: - il tipo di tessuto / il simbolo sulletichetta. - i colori: separare i capi colorati da quelli bianchi. Vuotare le tasche e controllare i bottoni. Non superare i valori indicati, riferiti al peso della biancheria asciutta: Tessuti resistenti: max 5 kg Tessuti sintetici: max 2,5 kg Tessuti delicati: max 2 kg Lana: max 1 kg Quanto pesa la biancheria? 1 lenzuolo 400-500 gr. 1 federa 150-200 gr. 1 tovaglia 400-500 gr. 1 accappatoio 900-1.200 gr. 1 asciugamano 150-250 gr. Capi particolari Tende: piegarle e sistemarle dentro una federa o un sacchetto a rete. Lavarle da sole senza superare il mezzo carico. Utilizzare il programma 11 che esclu- de in automatico la centrifuga. Piumini e giacche a vento: se limbottitura è doca o danatra si possono lavare nella lavabiancheria. Rivoltare i capi e fare un carico massimo di 2-3 kg, ripetendo il risciacquo una o due volte e utilizzando la centrifuga delicata. Scarpe da tennis: pulirle dal fango. Si possono lavare con i jeans e i capi resistenti, ma non con i capi bianchi. Lana: per ottenere i migliori risultati utilizzare un detersivo specifico e non superare 1kg di carico. Woolmark Platinum Care Delicato come il lavaggio a mano. Ariston ha introdotto un nuovo standard di prestazioni superiori riconosciuto da The Woolmark Company con il prestigioso marchio Woolmark Platinum Care. Se sulla lavabiancheria cè il logo Woolmark Platinum Care, si possono lavare con risultati eccellenti i capi in lana recanti letichetta Lavare a mano (M.0303): Impostare il programma 10 per tutti i capi con Lavare a mano, facendo uso di detersivi specifici. Detersivi e biancheria

Precauzioni e consigli AssistenzaAnomaliePrecauzioni ManutenzioneProgrammi DetersiviInstallazione Descrizione La lavabiancheria è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale Questo apparecchio è stato concepito esclusiva- mente per un uso di tipo domestico. La lavabiancheria deve essere usata solo da persone adulte e secondo le istruzioni riportate in questo libretto. Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi. Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina. Non aprire il cassetto dei detersivi mentre la macchina è in funzione. Non toccare lacqua di scarico, che può raggiungere temperature elevate. Non forzare in nessun caso loblò: potrebbe danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali. In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Controllare sempre che i bambini non si avvicinino alla macchina in funzione. Durante il lavaggio loblò tende a scaldarsi. Se devessere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante. Prima di introdurre la biancheria controlla che il cestello sia vuoto. Smaltimento Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche, prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separa ta. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare lambiente Tecnologia a servizio dellambiente Se nelloblò si vede poca acqua è perché con la nuova tecnologia Ariston basta meno della metà dellacqua per raggiungere il massimo pulito: uno scopo raggiunto per rispettare lambiente. Risparmiare detersivo, acqua, energia e tempo Per non sprecare risorse bisogna utilizzare la lavabiancheria con il massimo carico. Un carico pieno al posto di due mezzi fa risparmiare fino al 50% di energia. Il prelavaggio è necessario solo per biancheria molto sporca. Evitarlo fa risparmiare detersivo, tempo, acqua e tra il 5 e il 15% di energia. Trattando le macchie con uno scioglimacchia o lasciandole in ammollo prima del lavaggio, si riduce la necessità di lavare ad alte temperature. Un programma a 60°C invece di 90°C o uno a 40°C invece di 60°C, fa risparmiare fino al 50% di energia. Dosare bene il detersivo in base alla durezza dellacqua, al grado di sporco e alla quantità di biancheria evita sprechi e protegge lambiente: pur biodegradabili, i detersivi contengono elementi che alterano lequilibrio della natura. Inoltre evitare il più possibile lammorbidente. Effettuando i lavaggi dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. La funzione Delay Timer (vedi pag. 9) aiuta molto a organizzare i lavaggi in tal senso. Se il bucato deve essere asciugato in un asciugatore, selezionare unalta velocità di centrifuga. Poca acqua nel bucato fa rispamiare tempo ed energia nel programma di asciugatura.12

Manutenzione e cura Escludere acqua e corrente elettrica Chiudere il rubinetto dellacqua dopo ogni lavaggio. Si limita così lusura dellimpianto idraulico della lavabiancheria e si elimina il pericolo di perdite. Staccare la spina della corrente quando si pulisce la lavabiancheria e durante i lavori di manutenzione. Pulire la lavabiancheria La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi. Pulire il cassetto dei detersivi Sfilare il cassetto solle- vandolo e tirandolo verso lesterno (vedi figura). Lavarlo sotto lacqua corrente; questa pulizia va effettuata frequentemente. Curare oblò e cestello Lasciare sempre socchiuso loblò per evitare che si formino cattivi odori. Pulire la pompa La lavabiancheria è dotata di una pompa autopulente che non ha bisogno di manutenzione. Controllare il tubo di alimentazione dellacqua Controllare il tubo di alimentazione almeno una volta allanno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potreb- bero provocare improvvise spaccature. Non utilizzare mai tubi già usati.

Può accadere che la lavabiancheria non funzioni. Prima di telefonare allAssistenza (vedi pag. 14), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. Anomalie e rimedi Anomalie: La lavabiancheria non si accende. Il ciclo di lavaggio non inizia. La lavabiancheria non carica acqua. La lavabiancheria carica e scarica acqua di continuo. La lavabiancheria non scarica o non centrifuga. La lavabiancheria vibra molto durante la centrifuga. La lavabiancheria perde acqua. La spia ACCENSIONE/OBLÒ BLOCCATO lampeggia in modo veloce contemporaneamente ad almeno unaltra spia. Si forma troppa schiuma. Possibili cause / Soluzione: La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto. In casa non cè corrente. Loblò non è ben chiuso Il tasto non è stato premuto. Il tasto START/RESET non è stato premuto. Il rubinetto dellacqua non è aperto. Si è impostato un ritardo sullora di avvio (Delay Timer, vedi pag. 9). Il tubo di alimentazione dellacqua non è collegato al rubinetto. Il tubo è piegato. Il rubinetto dellacqua non è aperto. In casa manca lacqua. Non cè sufficiente pressione. Il tasto START/RESET non è stato premuto. Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi pag. 3). Lestremità del tubo di scarico è immersa nellacqua (vedi pag. 3). Lo scarico a muro non ha lo sfiato daria. Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dellacqua, spegnere la lavabiancheria e chiamare lAssistenza. Se labitazione si trova agli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare linconveniente sono disponi- bili in commercio apposite valvole anti-sifonaggio. Il programma non prevede lo scarico: con alcuni programmi occorre avviarlo manualmente (vedi pag. 8). È attiva la funzione Antipiega: per completare il programma premere il tasto START/RESET (vedi pag. 9). Il tubo di scarico è piegato (vedi pag. 3). La conduttura di scarico è ostruita. Il cestello, al momento dellinstallazione, non è stato sbloccato correttamente (vedi pag. 2). La lavabiancheria non è in piano (vedi pag. 2). La lavabiancheria è stretta tra mobili e muro (vedi pag. 2). Il tubo di alimentazione dellacqua non è ben avvitato (vedi pag. 2). Il cassetto dei detersivi è intasato (per pulirlo vedi pag. 12). Il tubo di scarico non è fissato bene (vedi pag. 3). Chiamare lAssistenza perché sta segnalando unanomalia. Il detersivo non è specifico per lavabiancheria (deve esserci la dicitura per lavatrice, a mano e in lavatrice, o simili). Il dosaggio è stato eccessivo. AssistenzaAnomaliePrecauzioni ManutenzioneProgrammi DetersiviInstallazione Descrizione14

Assistenza AssistenzaPrima di contattare lAssistenza: Verificare se lanomalia può essere risolta da soli (vedi pag. 13); Riavviare il programma per controllare se linconveniente è stato ovviato; In caso negativo, contattare il Numero Unico 199.199.199*; Non ricorrere mai a tecnici non autorizzati. Comunicare: il tipo di anomalia; il modello della macchina (Mod.); il numero di serie (S/N);Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria. Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico 199.199.199* peressere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. Estensione di garanzia AIRBAG Ad integrazione della garanzia legale, Ariston offre lestensione di garanzia AIRBAG: una formula che conuna minima spesa iniziale, garantisce al cliente 5 anni di assistenza tecnica qualificata. In caso di guasto,il cliente che abbia aderito al programma Airbag avrà diritto gratuitamente a: lintervento entro 48 ore dalla chiamata; il contributo per spese di trasferta del Tecnico; la manodopera; le parti di ricambio originali; il trasporto dellelettrodomestico non riparabile in loco;La garanzia prevede inoltre la sostituzione dellelettrodomestico non riparabile con una franchigia a caricodel cliente (in relazione allanzianità dellelettrodomestico).Per maggiori informazioni rivolgersi al numero unico 199.199.199*.

• Al costo di 14,25 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato.15
