| Tipo di prodotto | Televisore LCD 20 pollici |
| Marca | TechLine |
| Modello | TL20LC12 |
| Dimensioni dello schermo | 20 pollici (diagonale), formato 4:3 |
| Risoluzione massima (ingresso PC) | 800 x 600 pixel |
| Rapporto di contrasto | 700:1 (classico) |
| Luminosità | 500 cd/m² (classico) |
| Tempo di risposta | 8 ms (classico) |
| Sistema audio | Stereo (Tedesco+Nicam), 2 x 3 W RMS |
| Consumo elettrico | 60 W (acceso), 1,2 W (standby) |
| Alimentazione | 230 V ~ 50 Hz (adattatore 12 V CC) |
| Dimensioni (L x A x P) | 587 x 438,6 x 240 mm (circa) |
| Peso | Circa 5,5 kg |
| Opzioni di montaggio | Staffa da parete inclusa (fissaggio VESA) |
| Prese e connettori | 2 x SCART, ingresso VGA, ingresso YPbPr, ingressi AV (video + audio), S-VHS, uscita cuffia, antenna RF 75 ohm |
| Caratteristiche principali | 100 programmi, teletext (Fastext, TOP), canali preferiti, timer sonno, blocco bambini, APS (programmazione automatica) |
| Sicurezza | Non esporre all'acqua, non ostruire la ventilazione, tenere lontano da fonti di calore, scollegare in caso di temporale |
| Pulizia e manutenzione | Utilizzare un panno morbido e umido; non utilizzare solventi abrasivi |
| Informazioni generali | Manuale di istruzioni disponibile per il download; ricambi autorizzati |
Domande frequenti - TL20LC12 TechLine
Domande degli utenti su TL20LC12 TechLine
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Televisore in formato PDF gratuitamente! Trova il tuo manuale TL20LC12 - TechLine e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. TL20LC12 del marchio TechLine.
MANUALE UTENTE TL20LC12 TechLine
Installazione dell'apparecchio a parete (opzionale) 37
Tasti del telecomando 38
LCD TV 38
Preparazione 39
Misure di sicurezza 39
Prima di accendere la TV 41
Prima di accendere l'apparecchio TV 41
Mappa dei menu 42
ACCENSIONE/SPEGNIMENTO dell'apparecchio 43
Navigazione nel sistema menu 43
Sistema Menu 43
Modalità PC 48
Altre caratteristiche 48
Televideo 49
Collegamento di apparecchiature periferiche 50
Suggerimenti 50
Appendice A: Collegamento antenna 51
Dettagli 51
Appendice B: Modalità display particolari input PC 52
Appendice C: Modalità di visualizzazione Ybpbr 52
Collegamento di apparecchiature periferiche 53
Connessioni delle apparecchiature periferiche 53

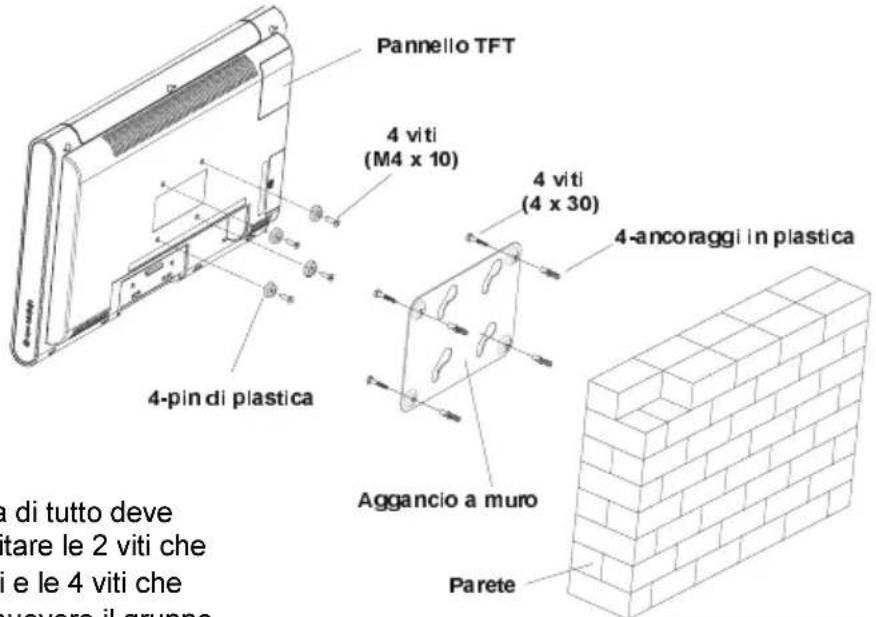

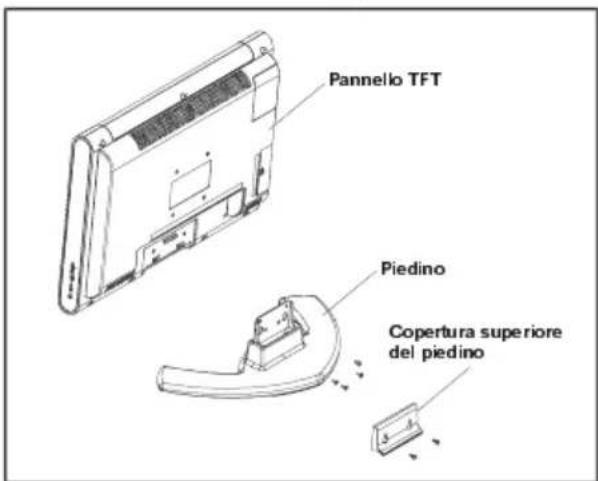

Installazione dell'apparecchio a parete (opzionale)
-
Per installare la TV TFT a parete, prima di tutto deve essere rimosso il gruppo dei piedini. Svitare le 2 viti che fissano la copertura superiore dei piedini e le 4 viti che fissano il piedino al pannello TFT per rimuovere il gruppo dei piedini dal pannello TFT.
-
Posizionare i 4 agganci sul fori circolari per le viti sul retro della TV e avvitarli al pannello TFT con 4 viti (M4 x10).
-
Decidere il punto della parete in cui sarà posizionato il pannello TFT. Livellare e segnare con una matita i 4 punti di montaggio sull'aggancio a parete. Praticare dei fori pilota per gli ancoraggi in plastica e poi fissare l'aggancio a parete con 4 viti (4x30).
-
Sollevare il pannello TFT e appenderlo ai fori sulla staffa a parete dalle 4 viti che sporgono dal retro del pannello TFT.

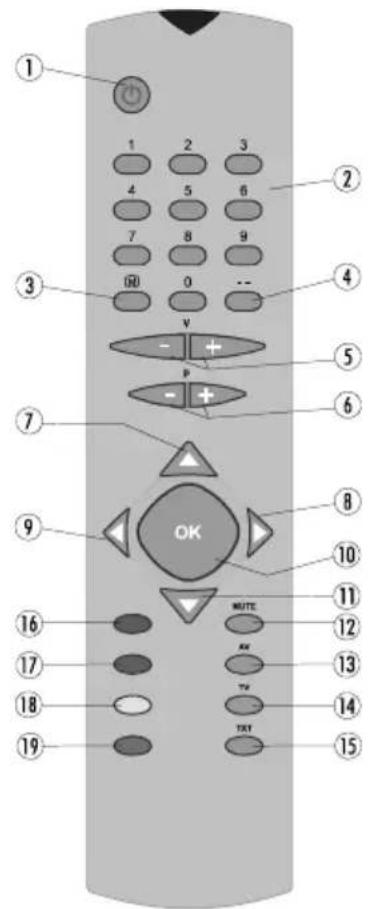

Tasti del telecomando
① StarchByBy
② 0 - 9 = Programmi Diretti
③ MMemMenu
④ -- = Doppia cifra
⑤ V + / - = Volume + / -
⑥ P + I - = Programma +/-
⑦ △ € cursore verso l'alto
⑧ ▷ Cursorre verso destra
⑨ ↕ Cursore a sinistra
⑩ OK = OK
⑪ ∇ = Cursore giù
12 MUTO: Muto
13 AV = fonte esterna
⑭ TV = TV / Uscire dal menu
15 TXT = Televideo
⑯ Rosso (SUONO) = Suono
17 Verde (IMMAGINE) = Menu immagine
18 GIALLO (CARATTERISTICHE) = Menu Caratteristiche
⑲ BLU (INSTALLAZIONE) = Menu Installazione

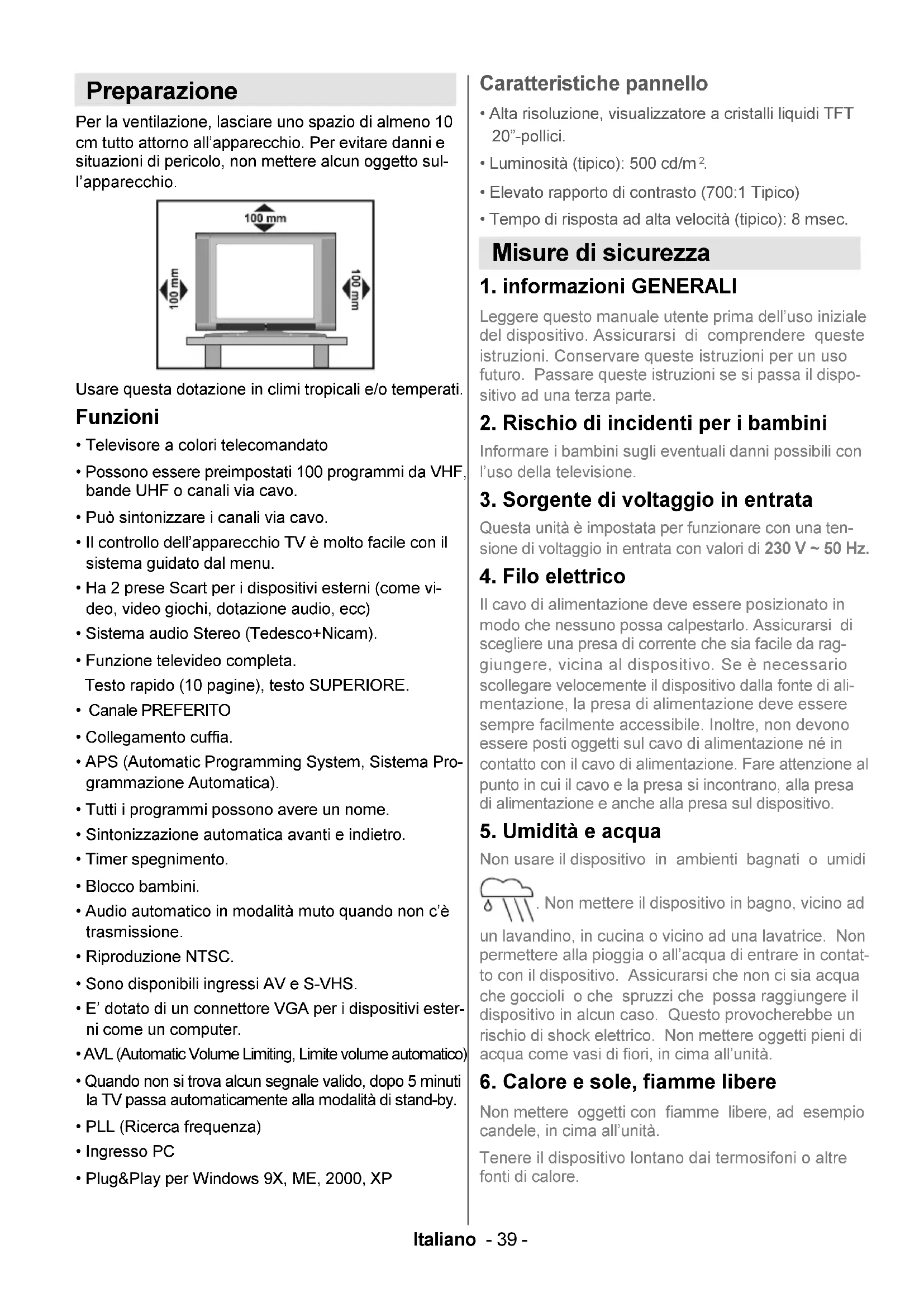

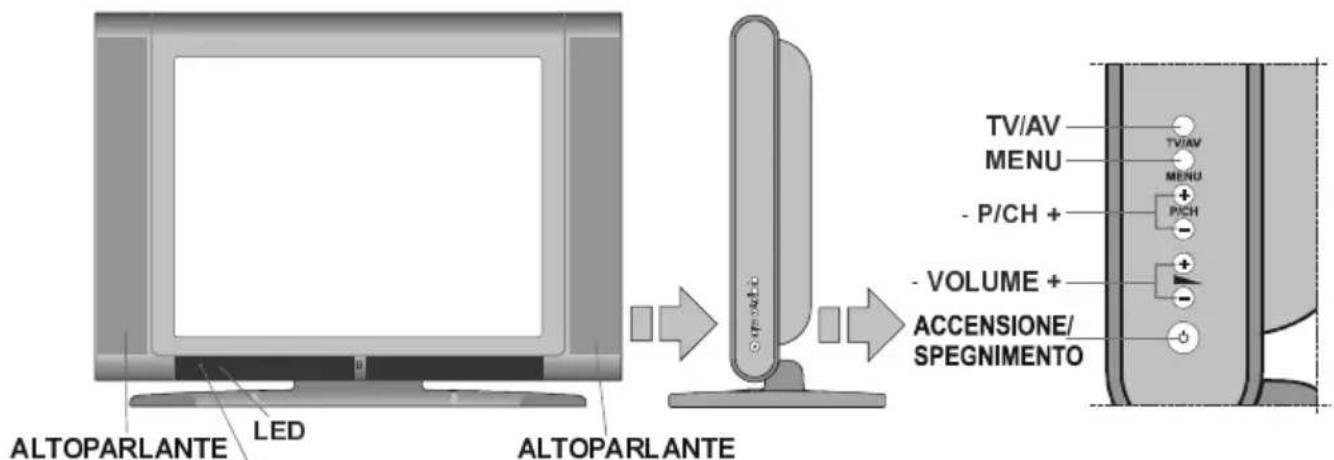

LCD TV
Preparazione

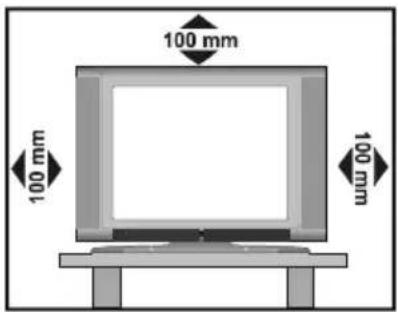

Per la ventilazione, lasciare uno spazio di almeno 10 cm tutto attorno all'apparecchio. Per evitare danni e situazioni di pericolo, non mettere alcun oggetto sul-l'apparecchio.
Usare questa dotazione in climi tropicali e/o temperati.
Funzioni
- Televisore a colori telecomandato
- Possono essere preimpostati 100 programmi da VHF, bande UHF o canali via cavo.
- Può sintonizzare i canali via cavo.
- Il controllo dell'apparecchio TV è molto facile con il sistema guidato dal menu.
- Ha 2 prese Scart per i dispositivi esterni (come video, video giochi, dotazione audio, ecc)
- Sistema audio Stereo (Tedesco+Nicam).
- Funzione televideo completa.
Testo rapido (10 pagine), testo SUPERIORE.
- Canale PREFERITO
• Collegamento cuffia.
- APS (Automatic Programming System, Sistema Programmazione Automatica).
- Tutti i programmi possono avere un nome.
- Sintonizzazione automatica avanti e indietro.
- Timer spegnimento.
- Blocco bambini.
- Audio automatico in modalità muto quando non c'è trasmissione.
- Riproduzione NTSC.
- Sono disponibili ingressi AV e S-VHS.
- E' dotato di un connettore VGA per i dispositivi esterni come un computer.
• AVL (Automatic Volume Limiting, Limite volume automatico)
- Quando non si trova alcun segnale valido, dopo 5 minuti la TV passa automaticamente alla modalità di stand-by.
- PLL (Ricerca frequenza)
- Ingresso PC
- Plug&Play per Windows 9X, ME, 2000, XP
Caratteristiche pannello
- Alta risoluzione, visualizzatore a cristalli liquidi TFT 20"-pollici.
• Luminosità (tipico): 500 cd/m ^4 .
• Elevato rapporto di contrasto (700:1 Tipico) - Tempo di risposta ad alta velocità (tipico): 8 msec.
Misure di sicurezza
1. informazioni GENERALI
Leggere questo manuale utente prima dell'uso iniziale del dispositivo. Assicurarsi di comprendere queste istruzioni. Conservare queste istruzioni per un uso futuro. Passare queste istruzioni se si passa il dispositivo ad una terza parte.
2. Rischio di incidenti per i bambini
Informare i bambini sugli eventuali danni possibili con l'uso della televisione.
3. Sorgente di voltaggio in entrata
Questa unità è impostata per funzionare con una tensione di voltaggio in entrata con valori di 230 V \~ 50 Hz.
4. Filo elettrico
Il cavo di alimentazione deve essere posizionato in modo che nessuno possa calpestarlo. Assicurarsi di scegliere una presa di corrente che sia facile da raggiungere, vicina al dispositivo. Se è necessario scollegare velocemente il dispositivo dalla fonte di alimentazione, la presa di alimentazione deve essere sempre facilmente accessibile. Inoltre, non devono essere posti oggetti sul cavo di alimentazione né in contatto con il cavo di alimentazione. Fare attenzione al punto in cui il cavo e la presa si incontrano, alla presa di alimentazione e anche alla presa sul dispositivo.
5. Umidità e acqua
Non usare il dispositivo in ambienti bagnati o umidi
Non mettere il dispositivo in bagno, vicino ad un lavandino, in cucina o vicino ad una lavatrice. Non permettere alla pioggia o all'acqua di entrare in contatto con il dispositivo. Assicurarsi che non ci sia acqua che goccioli o che spruzzi che possa raggiungere il dispositivo in alcun caso. Questo provocherebbe un rischio di shock elettrico. Non mettere oggetti pieni di acqua come vasi di fiori, in cima all'unità.

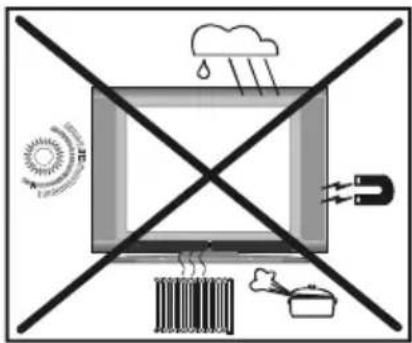

6. Calore e sole, fiamme libere
Non mettere oggetti con fiamme libere, ad esempio candele, in cima all'unità.
Tenere il dispositivo lontano dai termosifoni o altre fonti di calore.
Evitare la luce diretta del sole.
7. Campi magnetici
Evitare di usare il dispositivo vicino a forti campi magnetici.
8. Fulmini
In caso di temporali imminenti o se si lascia la casa per un lungo periodo di tempo (vacanze), scollegare il cavo di alimentazione dalla presa di alimentazione e rimuovere il collegamento dell'antenna.
9. Ventilazione
Le aperture di ventilazione collocate sul dispositivo sono usate per la circolazione dell'aria e sono importanti per il funzionamento affidabile e sicuro del dispositivo. Per evitare calore eccessivo, queste aperture non devono mai essere coperte o chiuse in alcun modo, per es. con giornali, tovaglie o tende. Mettere il dispositivo su una superficie solida e piana (per es. un tavolo). Assicurare una sufficiente ventilazione dell'aria. Tenere una distanza di almeno 10 cm su tutti i lati dell'unità. Non mettere oggetti sulla parte superiore del dispositivo per evitare cattivo funzionamento e problemi di sicurezza. L'apparato può essere usato in un clima tropicale e/o in quello moderato.
10. Batterie
Non ricaricare mai le batterie! Pericolo di esplosioni! Tenere le batterie fuori dalla portata dei bambini. Non gettarle nel fuoco, non cortocircuitare né smontare le batterie. Pulire le batterie e i punti di contatto del dispositivo prima di inserire le batterie e quando è necessario. Rimuovere immediatamente le batterie dal dispositivo! Pericolo di perdite! Non esporre le batterie a condizioni estreme, per es. non metterle su un
riscaldatore o un radiatore! Pericolo di perdite! Evitare il contatto con la pelle, con gli occhi e con le membrane delle mucose. In caso di contatto con l'acido delle batterie, sciacquare immediatamente l'aria colpita con acqua pulita e contattare un medico.
In caso di non osservanza di queste regole, le batterie potrebbero scaricarsi e perdere! Rimuovere immediatamente le batterie per evitare danni. Sostituire sempre tutte le batterie contemporaneamente. Usare solo batterie dello stesso tipo. Non usare tipi diversi di batterie né mescolare batterie nuove e usate.
11. Raggi X
I raggi x generati in questa TV sono deviati in modo sufficiente.
ATTENZIONE!
Tutte le interferenze contro i regolamenti, in particolare le modifiche della tensione o la sostituzione del tubo televisivo, possono portare ad una radiazione eccessiva di raggi x. La licenza per i dispositivi modificati in tal modo viene a cadere. Tali dispositivi non possono essere usati! I dispositivi non sono intesi con scopo commerciale poiché questi dispositivi sono soggetti a regolamenti speciali.
Informazioni riguardanti il funzionamento del dispositivo
- Evitare la visualizzazione ripetuta della stessa immagine. Dopo una lunga visualizzazione di un'immagine statica, consigliamo di guardare un'immagine in movimento per almeno il doppio del tempo della durata della precedente immagine statica.
- Evitare la visualizzazione ripetuta del formato 4:3. Dopo una lunga visualizzazione di un'immagine 4:3, consigliamo di guardare un'immagine a tutto schermo per almeno il doppio del tempo della durata dell'immagine 4:3.
- Contenuto televideo, e visualizzazioni OSD, non devono essere visualizzati per un periodo di tempo lungo.
- Non lasciare un'immagine senza interruzioni, come un'immagine fissa o su „Pause“ (per es. quando si usano i lettori DVD).
- I trailer non devono essere visualizzati per un lungo periodo di tempo.
Il collegamento di alimentazione non deve essere messo a terra.
Collegare il contatto di messa a terra della TV alla presa di alimentazione usando il cavo di alimentazione in dotazione. Se il cavo di alimentazione in dotazione non è adatto alla presa di alimentazione, chiedere ad un elettricista qualificato di sostituirlo con uno adatto.
Fissare bene il cavo
di messa a terra.
"I monitor LCD è un prodotto della tecnologia moderna, in cui circa un milione di sottili transistor sono installati, offrendo una grande qualità dell'immagine. Di tanto in tanto, alcuni pixel non attivi possono svilupparsi, e si vedranno punti fissi blu, verdi o rossi sullo schermo. Notare che questo non ha conseguenze sul funzionamento del prodotto.
"NON USARE LA TELEVISIONE SE SI LASCIA LA CASA, E NON LASCIARE LA TELEVISIONE IN MODALITÀ STAND-BY".
Prima di accendere la TV
Manutenzione, pulizia, smaltimento:
1. Pulizia:
Estrarre la presa di alimentazione dal cavo di alimentazione prima di pulire il dispositivo. Pericolo di elettrocuzione! Non usare agenti liquidi di pulizia quando si pulisce il dispositivo, non usare pulitori spray. Usare un panno umido con un agente di pulizia leggero e strizzarlo il più possibile. Il panno non può gocciolare. Non usare agenti forti, abrasivi o caustici. Si potrebbe danneggiare la superficie.
2. Manutenzione:
Quando si ripara l'unità, usare solo parti di ricambio autorizzate dal rivenditore o parti con la stessa funzione di quelle originali. Parti non autorizzate possono provocare incendi, shock elettrico o altre situazioni pericolose. Personale qualificato deve effettuare tutte le riparazioni e i compiti di manutenzione. Non aprire mai il dispositivo, rischio di shock elettrico!
3. Smaltimento:
L'imballaggio è fatto di materiali riutilizzabili. Smaltirlo come stabilito secondo le materie prime. Smaltire la carta o il cartone nell'apposito punto di raccolta.
Smaltire i fogli metallici o il polistirolo usando le opzioni di smaltimento a disposizione. Ricordare che è possibile usare l'imballaggio originale per richiedere la garanzia o per reclami che comportano la spedizione del dispositivo. Tenere i bambini lontano dal materiale di imballaggio come le buste di plastica. Pericolo di soffocamento!
Non smaltire le batterie nei rifiuti normali. Smaltire le batterie usate in modo rispetto-so degli standard ambientali. È possibile smaltire le batterie usate negli appositi punti di raccolta o in quelli per i rifiuti pericolosi.
Per ulteriori informazioni, consultare le autorità locali.
Non smaltire la televisione con i rifiuti domestici normali. Osservare i regolamenti locali sullo smaltimento quando ci si disfa l'unità.
Collegamento alimentazione
Avviso importante: Questa unità è impostata per funzionare con una tensione di voltaggio con valori di 230 V \~ 50 Hz.
ATTENZIONE!
Quando si sposta il dispositivo da un ambiente caldo, quando si riscalda una stanza fredda o in caso di alta umidità dell'aria, l'umidità può condensarsi all'interno dell'unità. Aspettare almeno 2 ore prima di accendere il dispositivo, fino a che il dispositivo non è asciutto dentro.
Prima di accendere l'apparecchio TV
Collegamento alimentazione
IMPORTANTE: L'apparecchio TV è progettato per funzionare a 230V AC. A questo scopo si usa un adattatore che dà una tensione di 12V DC Collegare questo adattatore ad un impianto che fornisce una potenza si 230V AC, 50 Hz.

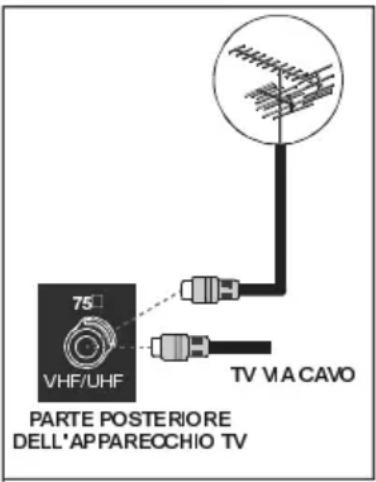

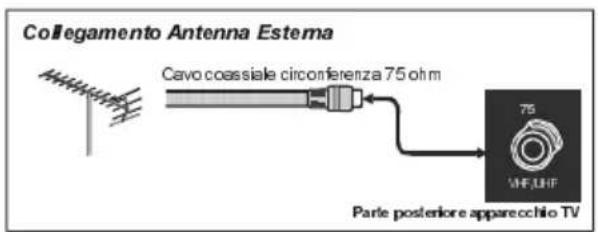

Collegamenti alla presa di entrata dell'antenna
- Collegare l'antenna o la spina del cavo TV alla presa di ingresso dell'antenna situata nella parte posteriore dell'apparecchio TV e collegare la spina del cavo che deriva dalla presa dell'apparecchio TV situata sui dispositivi (VCR, DVB ecc.) anche a questa presa.
Inserire le batterie nel ricovittore del telecomando
ATTENZIONE: Il telecomando è dotato di batterie Si usa una protezione in plastica per impedire la riduzione della durata delle batterie. Rimuoverla prima del primo utilizzo.

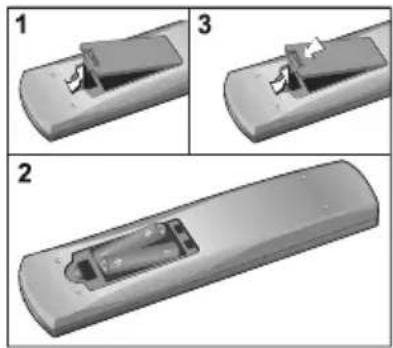

- Togliere il coperchio della batteria situato sulla parte posteriore del ricevitore, tirando delicatamente all'indietro dalla parte indicata.
- Inserire due batterie AAA (R03) o equivalenti e riposizionare il coperchio della batteria.
Mappa dei menu
| FUNZIONE | |
| Timer riposo | Off |
| Lingua | Italiano |
| Chiave bambino | Off |
| Uscita EXT2 | TV |
| ▼Colore menu | Grigio |
| Indietro: Menu | Esci: TV |
① MENU SUONO
-Volume
-Bilancia.
-Modo Suono
-AVL
-Effetto
-Equalizzatore
-Modo
-Uscita linea
-Volume HP
-Memorizza

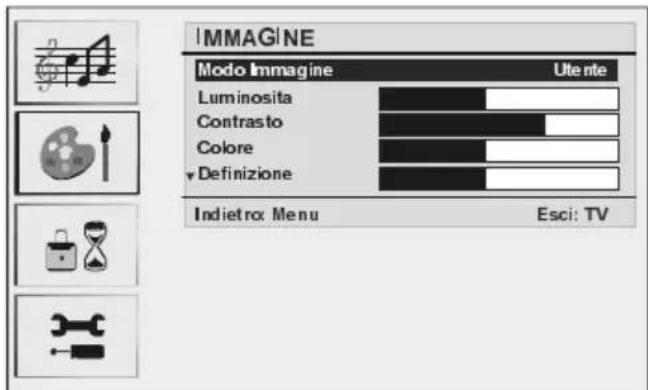

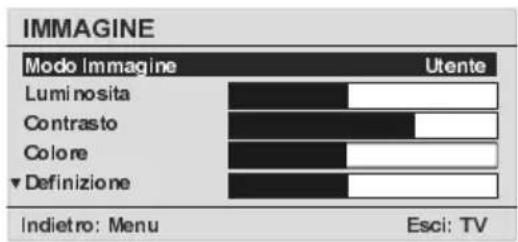

② MENU IMMAGINE
-Modo Immagine
-Luminosità
-Contrasto
-Colore
-Definizione
-Temp. colore
-Luce Ambiente
-Zoom immagine
-Memorizza

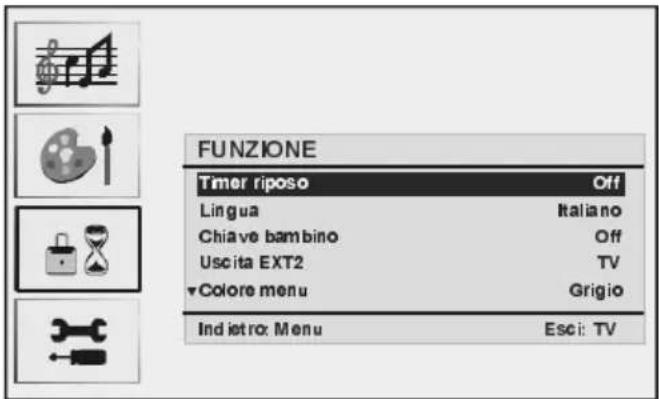

3 MENU FUNZIONE
-Timer riposo
-Lingua
-Chiave bambino
-Uscita EXT2
-Colore menu
-Mod favoriti

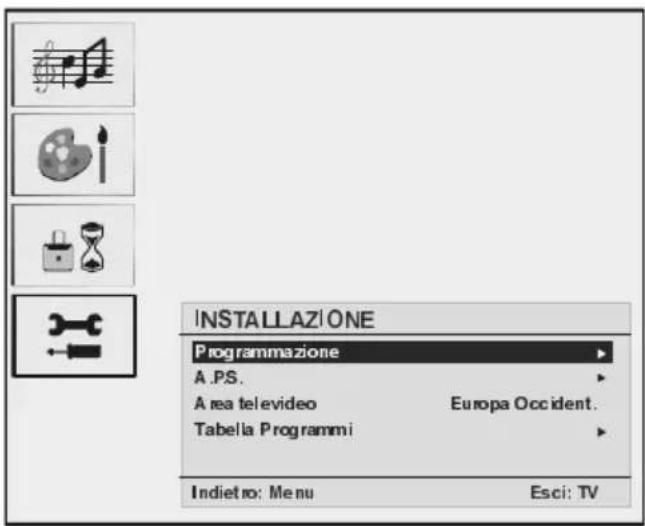

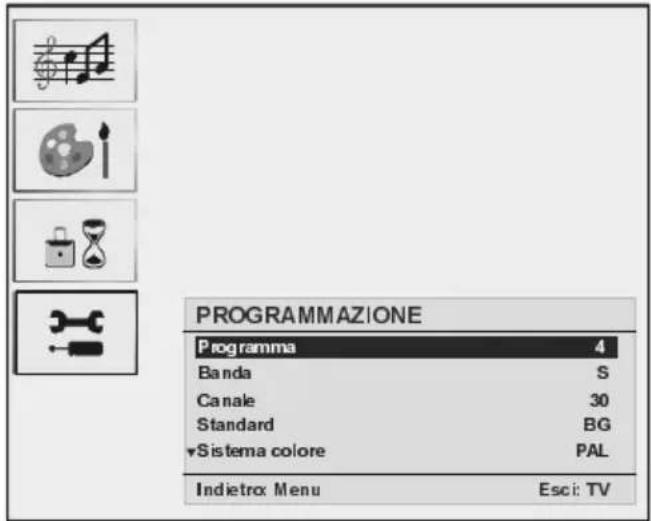

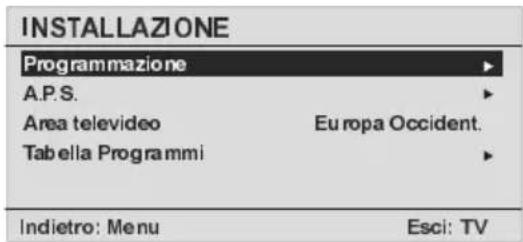

4 MENU INSTALLAZIONE
-Programmazione
-Programma
-Banda
-Canale
-Standard
-Sistema colore
-Ricerca
-Modo VCR
-Decoder
-Memonizza

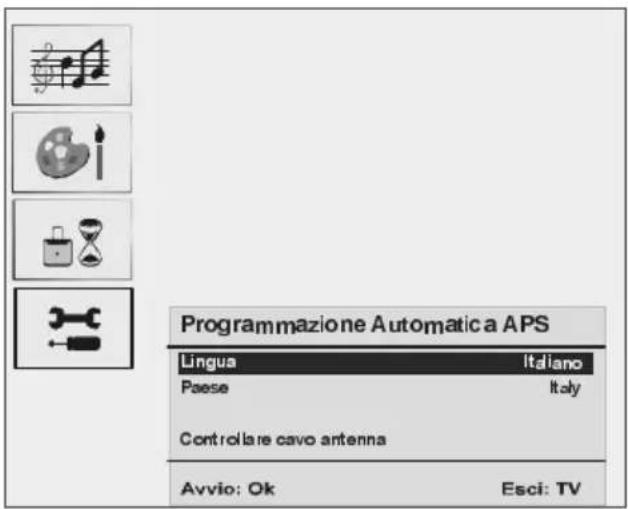

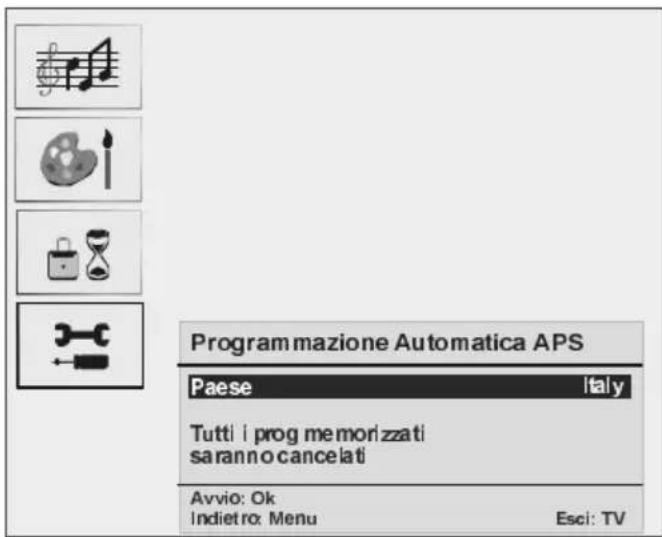

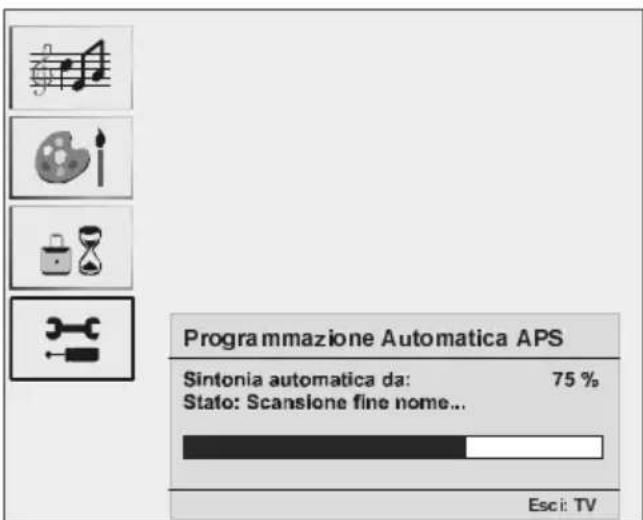

-APS
-Sistema Programmazione Automatica
-Area televideo

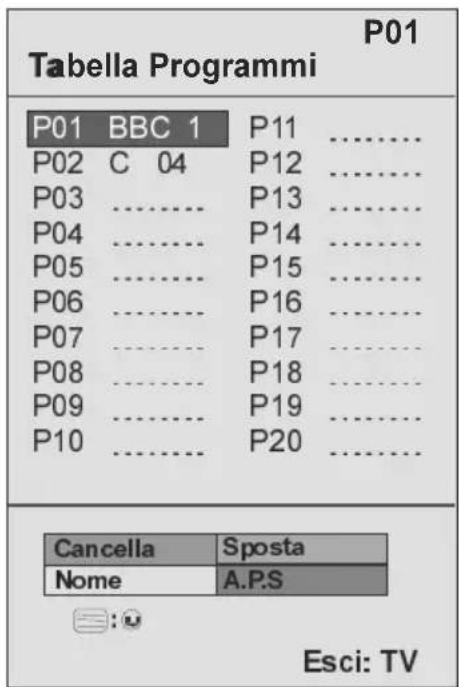

-Tabella Programmi
Nella parte superiore viene fornita una mappa dei menu. Per dettagli vedere le relative spiegazioni in "SISTEMA MENU".
Nota: Togliere la batteria dal ricevitore del telecomando quando sono inutilizzate da lungo tempo. In caso contrario, si può danneggiare a causa di fuoriuscita dalla batteria.
ACCENSIONE/SPEGNIMENTO dell'apparecchio
Per accendere l'apparecchio TV:
La TV si accende in due fasi
1- Collegare il cavo dell'alimentazione al sistema. Premere il tasto di accensione /spegnimento. A questo punto la TV si accende in modalità standby (opzionale)
2- Per accendere la TV dalla modalità di stand-by:
Premere un tasto numerico sul telecomando, in modo che sia selezionato un numero di programma "P-" o
"P+" il tasto sulla TV oppure quello "▽" o "△" sul telecomando (in modo che sia attivata l'ultima modalità selezionata) l'ultima modalità in cui l'apparecchio è stato spento.
Con l'uno o l'altro metodo la TV si accenderà. Quando si accende la TV per la prima volta, compare la seguente schermata:
Per maggiori informazioni vedere la sezione "Manui install azione"
Per spegnere l'apparecchio TV:
- Premere il tasto “(stand-by)” sul telecomando o l'interruttore On/Off sulla TV in modo che l'apparec-
chio passi alla modalità stand-by.
Per spegnere completamente la TV, premere il tasto si accensione/spegnimento o staccare il cavo di alimentazione dalla presa di rete.

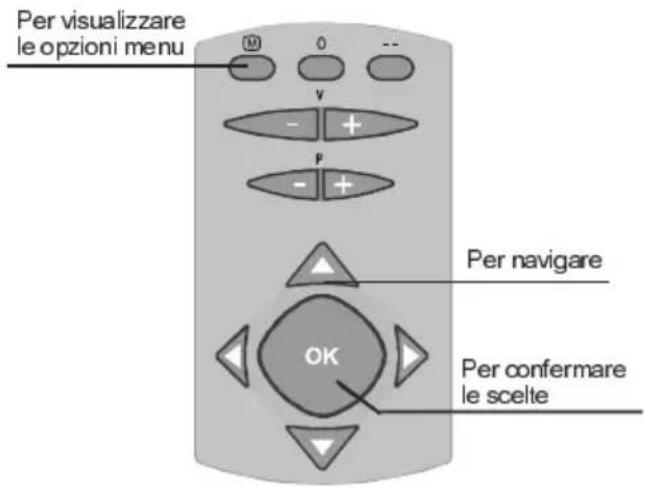

Navigazione nel sistema menu
1- Premere per visualizzare il menu.
2- Premendo il tasto “▼” o “▲”, selezionare una icona. Premere “▶” per altre opzioni.
3- Usare il tasto “▼” o “▲”, per evidenziare.
4- Premere il tasto “◀” o “▶”, per modificare le impostazioni. Premere OK per impostare come predefinito.
5- Per uscire dal menu o tornare dalla schermata del sotto-menu, premere M
Queste spiegazioni sono disponibili per la navigazione dell'intero sistema menu per selezionare le opzioni che sono spiegate nelle parti che seguono, vedere "Navigazione nel sistema menu".
Sistema Menu

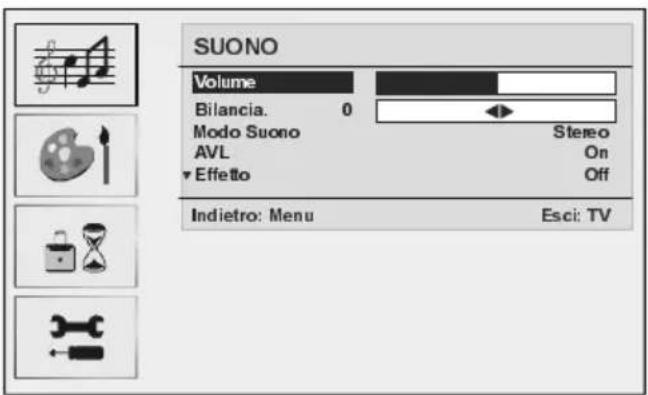

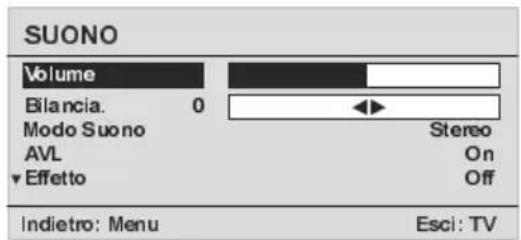

Menu suono
Volume / Volume HP
- Premendo ▲ / ▼ selezionare Volume / Volume HP.
- Premere il tasto ◀/ ▶ per cambiare il livello dell'opzione selezionata.
Bilancia.
- Premendo il tasto ▲ / ▼, selezionare Bilancia.
- Premere il pulsante ◀ / ▶ modificare il livello di bilanciamento. Il livello di bilanciamento può essere regolato tra ,-32 e 32.
Modo Suono
- Premendo il tasto ▲ / ▼ selezionare Modo Suono.
- Premendo il tasto ◀ / ▶, è possibile selezionare la modalità Mono, Stereo, Dual I o Dual II, solo se il canale selezionato supporta quella modalità.
AVL
La funzione "limite automatico del volume" imposta l'audio in modo che il volume resta lo stesso anche se si passa tra canali con un volume diverso.
- Premendo il tasto ▲ / ▼, selezionare AVL.
- Premere il tasto ◀ / ▶ per impostare AVL su on o off.
Effetto
Con questa opzione è possibile attivare o disattivare l'effetto audio. Se l'audio corrente è MONO e l'effetto audio è attivato, allora il suono sarà udito come se fosse Stereo. Se l'audio corrente è Stereo, l'attivazione di questo effetto produrrà un effetto surround.
- Premendo il tasto ▲ / ▼, selezionare Effetto.
- Premere il tasto ◀ / ▶ per impostare Effect su on o off.
Equalizzatore
- Premendo il tasto ▲ / ▼, selezionare Equizzatore.
- Premere il tasto ◀ / ▶ per cambiare l'impostazione dell'equizzatore. Nel menu equalizzatore, le modalità possono essere Parlato, Musica, Personale, Jazz e Piano. Selezionare la frequenza desiderata con il tasto ▲ / ▼ e aumentare o diminuire l'intensità di frequenza, premendo il tasto ◀ / ▶.
Nota: Le impostazioni dell'equalizzatore possono essere cambiate solo se è selezionata la modalità "Personale".
Uscita linea
- Premendo il tasto ▲ / ▼, selezionare Uscita linea.
- Premere il tasto ◀ /▶ per impostare Line Out su on o off.
Nota: La barra del volume HP non può essere usata se Line Out è selezionata come on.
Memorizzazione programma
- Premendo il tasto ▲ / ▼, selezionare Memorizza.
- Premere il tasto o "OK" per memorizzare le regolazioni. "Stored" sarà visualizzato sullo schermo.
Menu immagine
Modo Immagine
- Premendo il tasto ▲ / ▼, selezionare Modo Immagine.
- Premere illtasto ◀ / ▶per scegliere una di queste opzion Luminoso, Standard, Soft, Utente.
Luminosità/Contrasto/Colore/Definizione/Tono
- Premendo il tasto ▲ / ▼, selezionare l'opzione desiderata
- Premere il tasto ◀/ ▶ per impostare il livello.
Suggerimento: Hue (tono) è visualizzato nel menu immagine quando l'apparecchio TV riceve un segnale NTSC.
Temp. colore
- Premendo il tasto ▲ / ▼, selezionare Temp. colore
- Premere il tasto ◀ / ▶ per scegliere una di queste opzioni. Fredda, Calda e Normale.
Luce Ambiente
Con questa opzione è possibile regolare l'immagine TV in base alla temperatura dell'ambiente circostante.
- Premendo il tasto ▲ / ▼, selezionare Luce Ambiente.
- Premendo il tasto ◀/▶ si può scegliere una di queste opzioni. Film, Normale e Luminoso.
Zoom immagine (dimensione immagine)
- Premendo il tasto ▲ / ▼, selezionare Zoom immagine.
- Usare i tasti ◀/ ▶ per modificare lo zoom dell'immagine in Auto, 4:3 e Ampio.
Memorizza
- Premendo il tasto ▲ / ▼, selezionare Memorizza.
- Premere il tasto ▶ o "OK" per memorizzare le regolazioni. "Memorizzata" sarà visualizzato sullo schermo.
Menu funzione
Timer riposo
- Premendo il tasto ▲ // ▼ selezionare Timer riposo.
- Premere il tasto «/» per impostare il timer di spegnimento.
Il timer può essere programmato tra Spento e 120 minuti in fasi di 10 minuti. Se viene attivato lo sleep timer, la TV passerà in modalità stand-by automaticamente dopo che il tempo selezionato finisce.
Lingua
- Premendo il tasto ▲ / ▼, selezionare Lingua.
- Usare il tasto ◀ / ▶ per selezionare la lingua.
Chiave bambino
- Premendo il tasto ▲ / ▼, selezionare Chiave bambino.
- Premere il tasto ◄ /▶ per impostare il blocco bambini su on o off. Quando viene selezionato on (acceso), la TV può essere controllata solo dal telecomando. In tal caso, i tasti del pannello frontale tranne il tasto di standby, non funzioneranno. Se viene premuto uno di questi tasti, sullo schermo comparirà “blocco bambini attivo”.
Uscita EXT2
- Premendo il tasto ▲ / ▼, selezionare Uscita EXT2.
- Usare il tasto ◀ / ▶ per impostare l'uscita Ext-2 su TV, EXT-1, EXT3 o SVHS. (vedere anche pagina 50)
Colore menu
- Premendo il tasto ▲ / ▼, selezionare Colore menu.
- Usare il tasto◄/ ► per modificare lo sfondo dei menu in Trasparente o Grigio.
Mod favoriti
- Premendo il tasto ▲ / ▼ selezionare Mod favoriti.
- Usare il tasto ◄/▶ per impostare la modalità preferiti su on o off (vedere preferiti menu lista canali; pagina 47).
Menu installazione
Programmazione
- Premendo il tasto ▲ / ▼, selezionare Programmazione.
- Dopo aver premuto il tasto “”, Il menuprogrammae- zione compare sullo schermo.
Programma
- Premendo il tasto ▲ / ▼, selezionare Programma.
- Premendo il tasto “”/“” e possibile selezionare il numero del programma. E' possibile anche inserire un numero con i tasti numerici sul telecomando. Ci sono 100 programmi memorizzati tra 0 e 99.
Banda
- Premendo il tasto ▲ / ▼, selezionare Banda.
- Premendo il tasto “◀” / “▶” o i tasti delle cifre, è possibile cambiare il tipo di canale in C o S.
Canale
- Premendo il tasto ▲ / ▼, selezionare Canale.
- Usare i tasti “◀” / “▶” per cambiare il numero del canale. E' possibile anche inserire un numero con i tasti numerici sul telecomando.
Standard
- Premendo il tasto ▲ / ▼, selezionare Standard.
- Usare i tasti “◀” per cambiare lo standard in B/G, D/K, I o L/L.
Sistema colore
- Premendo il tasto ▲ / ▼, selezionare Sistema colore.
- Usare il tasto ◀/▶ per cambiare il sistema colore in PAL, SECAM o AUTO.
Ricerca
- Premendo il tasto ▲ / ▼, selezionare Ricerca.
- Premere il tasto ◀ / ▶ per avviare la ricerca. La ricerca si fermerà quando si trova un segnale.
Nota: Se si preme il tasto una volta, la frequenza cambia di 0.25 MHz. Se si tiene premuto il tasto, la frequenza sarà automaticamente ricercata fino a che viene trovato il segnale. Per interrompere la ricerca ad un certo punto, premere il tasto ancora una volta.
Modo VCR
- Premendo il tasto ▲ / ▼ selezionare Modo VCR.
- Usare il tasto ◀ / ▶ per impostare VCR su on o off.
Suggerimento: Se si desidera guardare un DVD, si deve impostare questa voce su "off".
Decoder
E' possibile usare questa modalità per collegare ogni tipo di decoder al televisore.
- Premendo il tasto ▲ / ▼, selezionare Decoder
- Premere il tasto ◀/ ▶ per impostarlo su On o OFF.
Quando si imposta il decoder su OFF, l'uscita EXT1 sarà annullata. In tal caso, l'uscita EXT1 non sarà disponibile per visualizzare un video. Se è impostato su ON, l'uscita EXT-1 sarà la fonte video selezionata. Ogni decoder può essere connesso a EXT1 per decodificare il segnale video richiesto.
Suggerimento: L'impostazione del decoder dovrebbe essere memorizzata separatamente per ciascun programma.
Memorizza
- Premendo il tasto ▲ /▼, selezionare memorizza.
- Premere il tasto ▶ o "OK" per memorizzare le regolazioni. "Memorizzata" sarà visualizzato sullo schermo.
APS
- Premendo il tasto ▲ / ▼, selezionare APS
- Premere il tasto “▶ per entrare nel menu APS II menu APS compare sullo schermo.
APS (Sistema Programmazione Automatica) Paese
Premere il tasto ◀ /per selezionare al palesse Se Se si desidera uscire dalla funzione APS, premere il tasto "TV". Per tornare indietro, premere "M".
Quando si preme il tasto OK per avviare APS, tutti i programmi memorizzati saranno cancellati e sarà visualizzata la seguente schermata.
Ogni volta che si preme il tasto "TV", la funzione A.P.S. si ferma e la tabella canali compare sullo schermo.
Se si attende la firiedic APS, la databella canali viene visualizzata con i programmi trovali e localizzati.
Area televideo
- Premendo il tasto ▲ /▼, selezionare Area televideo.
- Usando i tasti ◀ / ▶ nel menu installazione, selezionare la regione del televideo. Ci sono cinque opzioni da scegliere: Europa Occident, Est Europa, Turco/Greco, Cirillico e Arabic/Hebrew.
Menu installazione in modalità AV
Laschermatacheseguecomparenelmenu installazione:
INSTALLAZIONE
Programmazione
Area te levideo
Europa Occident.
Indietro: Menu
Esci: TV
Programmazione
- Premendo il tasto ▲ / ▼ selezionare Programmazione.
- Dopo aver premuto il tasto “▶”, il menu programmazione compare sullo schermo.
PROGRAMMAZIONE
Sistema colore
Modo VCR
Memorizza
Indietro: Menu
PAL
Off
Esci: TV
Sistema colore
- Premendo il tasto ▲ / ▼, selezionare Sistema colore.
- Premendo il tasto “√” cifre, è possibile cambiare sistema colore in PAL, SECAM o AUTO.
Tabella programmi
Muovendo il cursore in quattro direzioni, è possibile raggiungere 20 programmi nella stessa pagina. E' anche possibile scorrere le pagine in alto e in basso premendo i tasti di navigazione per vedere tutti i programmi nella modalità TV (tranne la modalità AW). Per mezzo del cursore, la selezione dei programmi è fatta automaticamente.
Nome:
per cambiare il nome di un programma stabilito, selezionare il programma e premere il tasto GIALLO.
La prima lettera del nome selezionato inizia a lampeggiare. Premere il tasto ▲ / ▼ per cambiare quella lettera e il tasto ◀/▶ per selezionare le altre lettere. Premendo il tasto GiALLO, è possibile memorizzare il nome.
Sposta:
selezionare il programma che si desidera inserire con i tasti di navigazione. Premere il tasto VERDE. Per mezzo dei tasti di navigazione, spostare il programma selezionato allo spazio del programma stabilito e pre- mere ancora il tasto VERDE.
Cancella:
per cancellare un programma, premere il tasto ROSSO. Premendo ancora il tasto ROSSO si elimina il programma selezionato dall'elenco dei programmi, e i programmi di sotto si spostano di uno verso l'alto.
APS (Sistema programmazione automatica)
Quando si preme il tasto BLU per APS, sullo schermo il menu Auto Programming System.
Modalità preferiti
È possibile segnare diversi canali come preferiti, per poter navigare tra i canali preferiti. Per impostare i canali preferiti, scegliere prima il menu FUNZIONE, attivare l'opzione MODALITÀ PREFERITA. Passare poi al menu PROGRAMMAZIONE. Selezionare l'opzione Tabella programmi. Nella Tabella programmi, è ora possibile usare il tasto „per segnare i canali preferiti. Un canale selezionato come preferito, sarà poi visualizzato nella tabella dei programmi con il simbolo
vicino al nome del canale. Per rimuovere un capreferito, seguire ancora una volta la stessa edura. Per uscire dal menu, premere MENU.
Modalità PC
Installazione
- Spegnere sia il computer che il monitor prima di fare qualunque collegamento.
- Impostare la risoluzione del PC correttamente prima di collegarlo all'apparecchio TV. Vedere la tabella nella pagina dell'appendice.
- Usare il cavo del display a 15 pin per collegare il PC alla TV LCD.
Menu Sistema in modalità PC
Menu suono/menu funzioni
Le voci di questo menu sono descritte in Menu suo-no e funzioni in "Sistema menu".
Menu immagine PC
Premendo il tasto ▲ /▼, selezionare la seconda icona. Il menu Immagine PC compare sullo schermo.
Le regolazioni Luminosità, Contrasto e Temperatura Colore in questo menu sono le stesse delle regolazioni definite nel menu immagine TV in "SISTEMA MENU".

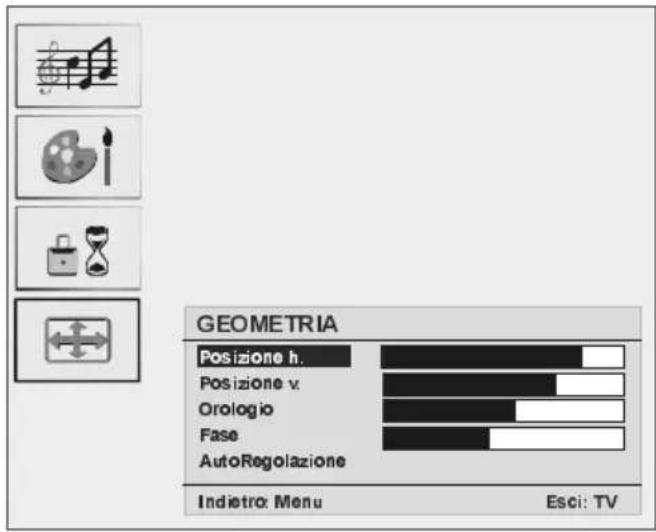

Menu geometria
Premendo il tasto ▲ / ▼, selezionare la quarta icona. Il menu geometria compare sullo schermo.
Posizione in.
Questo comando sposta l'immagine onizzontalmente sul lato destro o sinistro dello schermo.
- Premendo il tasto ▲ /▼, selezionare Posizione h.
- Usare il tasto ◀ / ▶ per regolare il valore.
Posizione v.
Questa voce sposta l'immagine verticalmente verso la parte superiore o inferiore dello schermo.
- Premendo il tasto ▲ /▼, selezionare Posizione v.
- Usare il tasto ◀ / ▶ per regolare il valore.
Orologio
Le regolazioni Clock correggono l'interfaccia che compare come una banda verticale in presentazioni a punti continui come fogli di lavoro o paragrafi o testi in caratteri più piccoli.
- Usare il tasto ◀ / ▶ per regolare il valore.
Fase
A seconda della risoluzione e della frequenza di scansione che si inserisce nell'apparecchio TV, è possibile vedere sullo schermo un'immagine offuscata o rumorosa. In tal caso, è possibile utilizzare questa voce per avere un'immagine chiara, provando e rettificando.
- Usare il tasto ◀ / ▶ per regolare il valore.
Auto Regolazione
Se si sposta l'immagine orizzontalmente o verticalmente in una posizione non desiderata, usare questa voce per collocare l'immagine automaticamente nel posto giusto.
- Selezionare la voce Auto Regolazione usando i tasti ▲ / ▼.
- Premere il tasto ▶ o "OK.
Avvertenza: Si consiglia di effettuare la regolazione di posizione automatica con l'immagine a pieno scher- mo per l'adeguata regolazione.
Suono in modalità PC
- Collegare l'uscita Audio del PC alla presa Audio In YPbPr dell'apparecchio TV con un cavo audio.
Altre caratteristiche
Stato TV
Numero Programma, Nome Programma, Indicatore Suono e Modalità Zoom sono visualizzate sullo schermo quando un nuovo programma è inserito.
Indicatore Mute
E' situato sul lato superiore dello schermo quando è attivato.
Per cancellare mute, ci sono due alternative; la prima è premere il tasto e la seconda aumentare/diminuire il livello del volume.
Modalità AV
Premendo il tasto AV è possibile commutare il televisore nella modalità AV (se il Televideo non è attivato). Premendo consecutivamente questo tasto il televisore entrerà in una delle modalità AV opzionali: TV, EXT1, EXT2, EXT3, SVHS, PC, YPBPR. Per rimuovere l'osd fonte dallo schermo premere il tasto
"TV" o "MPer uscire dalla modalità AV premere il tasto TV o "P+, P-".
Sistema menu in modalità AV
Menu suomo/immagine/funzione/ installazione
Le voci di questo menu sono descritte in Menu suo-no, immagine, funzione e installazione in "Sistema menu".
Nota: In modalità YPBPR, il menu installazione non è disponibile.
Televideo
Queste informazioni si applicano solo se la TV può ricevere il TELEVIDEO. (opzionale)
Il televideo è un sistema di informazioni che visualizza il testo sullo schermo TV. Usando il sistema di informazioni televideo, è possibile visualizzare una pagina di informazioni su un argomento che è disponibile nel'elenco dei contenuti (indice).
Nessuna visualizzazione dello schermo è disponibile nella modalità testo.
In modalità testo, non è possibile regolare contrasto, luminosità, o colore, ma solo il volume.
Per utilizzare il televideo
- Selezionare una stazione TV dove si sta trasmettendo il televideo.
- Premere il tasto "TXT" (TELEVIDEO). Di solito la lista dei contenuti (indice) è visualizzata sullo schermo.
Per selezionare una pagina del televideo
- Premere i tasti numerici adeguati per il numero di pagina di televideo richiesta.
Il numero della pagina selezionata è visualizzato nell'angolo sinistro superiore dello schermo. Il contatore di pagina del Televideo esegue la ricerca fino a rintracciare il numero di pagina selezionato, la pagina desiderata è poi visualizzata sullo schermo.
- Premere il tasto "P+" per spostare la schermata del televideo avanti di una pagina per volta.
- Premere il tasto “-P” per spostare la schermata del televideo indietro di una pagina per volta.
(Queste informazioni si applicano solo se la TV può ricevere il FASTEXT). (opzionale)
L'apparecchio TV supporta il sistema televideo di 10 pagine. Se il numero di una delle 10 pagine in memoria viene selezionato, il sistema non ricercherà la pagina richiesta ma la visualizzerà automaticamente.
- Premere il tasto "P+" per spostare la schermata del televideo avanti di una pagina per volta.
- Premere il tasto "P-" per spostare la schermata del televideo indietro di una pagina per volta.
Per Testo veloce
L'intestazione di questa informazione può avere un particolare colore.
- Premere un tasto adeguato ROSSO, VERDE, GIALLO, o BLU per arrivare velocemente alla pagina che interessa.
Per testo SUPERIORE (opzionale)
Queste informazioni si applicano solo se la TV può ricevere il TOP text. (opzionale)
La modalità di funzionamento testo SUPERIORE sarà automaticamente attivata a seconda della trasmissione.
- Se è presente la trasmissione del testo SUPERIORE, i tasti con codice colorato compariranno nella fila di stato.
- Se la trasmissione testo SUPERIORE non è presente, la fila di stato non comparirà.
L'intestazione oggetto per le informazioni possono essere ubicate nella casella colorata.
Nella modalità Superiore i comandi “-P” o “P+” richiederanno la pagina successiva o precedente rispettivamente. Se la trasmissione testo SUPERIORE non è disponibile, nel caso di funzionamento di questi comandi, succede di tornare a capo automaticamente. Per esempio la pagina 100 appare più grande della pagina 199.
Per uscire dal televideo
- Premere il tasto "TV". Lo schermo commuterà sulla modalità TV.

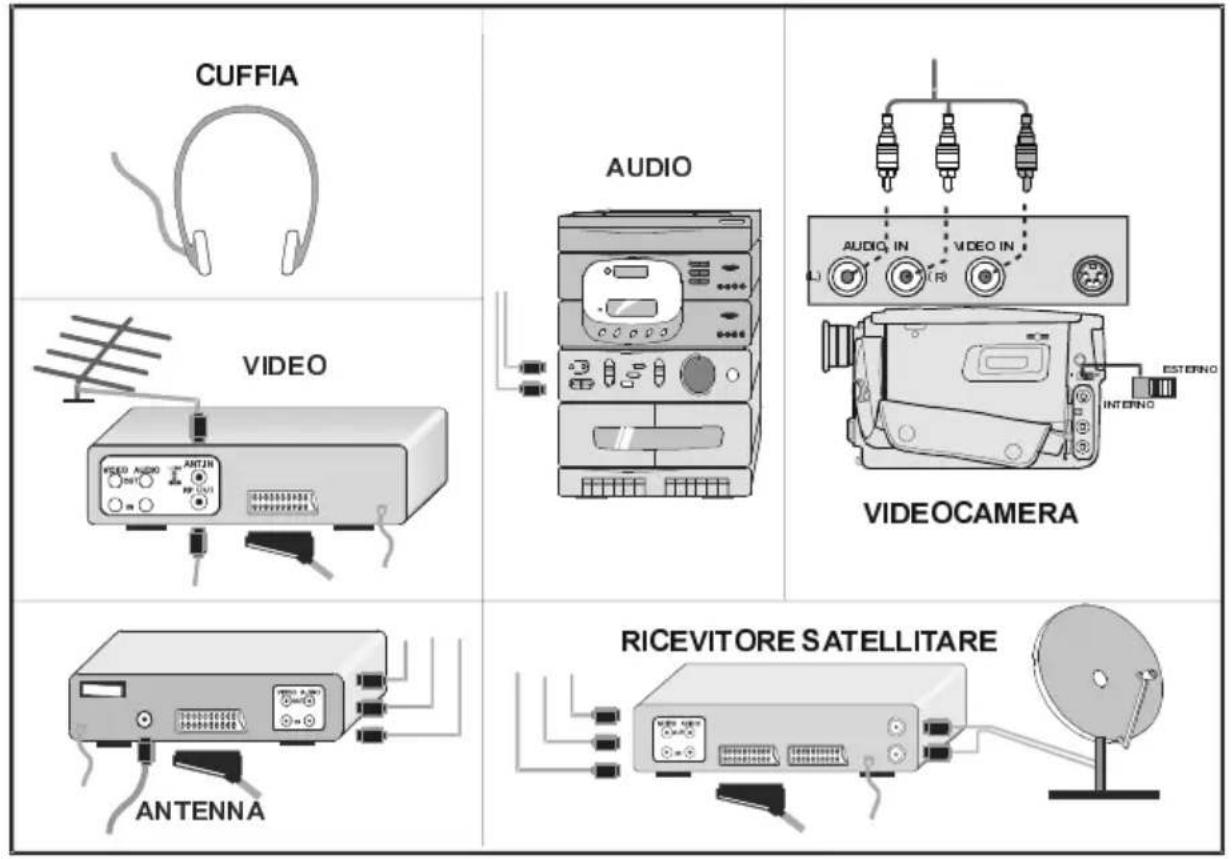

Collegamento di apparecchiature periferiche
Via presa scart
L'apparecchio TV ha 2 prese Scart. Se si desidera collegare alla TV i dispositivi periferici (ad es. video, decoder, ecc.) che hanno le prese scart, si possono usare gli ingressi SCART 1 o SCART 2 della TV.
Nota: Se un dispositivo esterno viene collegato tramite le prese Scart, la TV passerà automaticamente alla modalità AV. Se si utilizzano entrambe le prese allo stesso tempo, SCART 1 diventa quella preferenziale.
Tramite antenna
Se il dispositivo che si desidera collegare non ha la presa Scart, bisogna collegarlo attraverso l'ingresso antenna della TV.
Se il VCR è collegato tramite l'antenna, si consiglia di usare il Programma 0.
Decoder
Se si ha un abbonamento per una TV via cavo, l'organizzazione fornirà una unità di decoder corrispondente per la decodifica dei programmi.
Per ulteriori informazioni consultare il fornitore.
Collegare un decoder con una presa dell'antenna all'apparecchio TV.
• Collegare un cavo antenna.
Collegare un decoder senza una presa dell'antenna all'apparecchio TV
- Collegare il decoder alla presa ESTERNA della TV con un cavo RCA. Attraverso la presa SCART/RCA del decoder è possibile ottenere la migliore risoluzione di visualizzazione.
TV e Video Registratore
- Collegare i cavi dell'antenna.
Una migliore qualità dell'immagine si potrà ottenere se si collega anche un cavo Scart alle prese SCART.
Riproduzione NTSC
- Collegare il videoregistratore NTSC alla presa Scart del televisore.
Quindi premere il tasto "AV" per selezionare EXT1 o EXT2.
Funzione Copia
Selezione fonte per registrazione VCR.
- Selezionare menu Funzioni.
Nel menu FUNZIONE, selezionare il segnare da copiare su Scart2. Usando i tasti ◀ / ▶ è possibile selezionare le opzioni corrispondenti sotto la voce COPIA.
Macchina fotografica e videocamera
Per collegare all'ingresso AV
Collegare la macchina fotografica o la videocamera all'ingresso AV della TV.
- Collegare l'apparecchiatura alla TV tramite le entrate VIDEO (giallo), AUDIO R (rosso) e AUDIO L (bianco). Si devono collegare le prese all'ingresso dello stesso colore.
Per collegare all'ingresso S-VHS
Collegare la macchina fotografica o la videocamera all'ingresso S-VHS della TV.
- Collegare l'apparecchiatura all'apparecchio TV tramite le entrate S-VHS ed audio delle entrate AV usando i cavi S-VHS.
Collegare il decoder al videoregistratore
Alcuni videoregistratori hanno una presa speciale scart per il decoder.
- Collegare un cavo scart alla presa scart del decoder e alla presa speciale scart del videoregistratore. Fare riferimento al manuale del videoregistratore.
Collegamento cuffie
Per collegare le cuffie usare la presa cuffie stereo della TV.
Nota: Se si desidera collegare ulteriori dispositivi al-l'apparecchio TV, consultare il fornitore.
Uscita linea audio
Per collegare gli altoparlanti esterni alla TV, usare l'uscita linea cuffie della TV Attivare anche l'impostazione "Line out" nel "menu suono"
Suggerimenti
Pulizia dello schermo
Pulire lo schermo con un panno soffice leggermente umido. Non utilizzare solventi abrasivi poiché potrebbero danneggiare il rivestimento esterno dello schermo del televisore.
Immagine di scarsa qualità
E' stato selezionato il sistema TV corretto? L'apparecchio TV o l'antenna della casa sono situati troppo vicino a dotazioni audio senza messa a terra o a luci al neon, ecc.?
Montagne o palazzi alti possono causare uno sdoppiamento delle immagini o delle ombre attorno all'immagine. È a volte possibile migliorare la qualità dell'immagine modificando la direzione dell'antenna.
L'immagine o il televideo sono irriconoscibili? Controllare se è stata inserita la frequenza corretta.
La qualità dell'immagine può risultare scadente quando vi sono due apparecchiature contemporaneamente collegate al televisore. In tal caso, scollegare una delle periferiche.
Nessuna immagine
L'antenna è stata collegata in modo corretto? Gli spinotti sono inseriti a fondo nella presa per antenna? Il cavo dell'antenna è danneggiato? Sono state usate le spine giuste per collegare l'antenna? In caso di dubbio, contattare il rivenditore.
Nessuna Immagine significa che la TV non riceve alcuna trasmissione. Sono stati selezionati i tasti corretti sul telecomando? Riprovare
Suono
Non si sente alcun suono. E' stato forse interrotto il suono, premendo il tasto ?
L'audio proviene solo da uno degli altoparlanti. bilanciamento è impostato su un solo lato? Vedere il menu Audio.
Telecomando
L'apparecchio TV non risponde più al telecomando. Le batterie potrebbero essere esaurite. Se è così, è possibile ancora usare i tasti locali nella parte posteriore dell'apparecchio TV.
Appendice A: Collegamento antenna
Dettagli
TRASMISSIONE TV
INDICATORE DI CANALE
Display sullo schermo
INGRESSO ANTENNA RF
75 Ohm (non bilanciato)
TENSIONE OPERATIVA
12V DC.
AUDIO
Appendice B: Modalità display particolari input PC
Il display ha una risoluzione massima di 800 x 600, gamma di frequenza 56-75 Hz.
La tabella che segue illustra alcune delle modalità di visualizzazione tipiche del video.
| Modalità | RisoluzioneOrizzonta le Verticale | (Hz) frequenza | ||
| 1 | 640 | 480 | 60 | IBM, VGA |
| 2 | 720 | 400 | 70 | IBM, VGA |
| 3 | 800 | 600 | 56 | VESA |
| 4 | 800 | 600 | 60 | VESA |
| 5 | 640 | 480 | 72 | VESA |
| 6 | 640 | 480 | 75 | VESA |
| 7 | 800 | 600 | 72 | VESA |
| 8 | 800 | 600 | 75 | VESA |
| 9 | 1024 | 768 | 60 | VESA |
| 10 | 1024 | 768 | 70 | VESA |
| 11 | 1024 | 768 | 75 | VESA |
| 12 | 1280 | 720 | 60 | VESA |
| 13 | 1280 | 768 | 60 | VESA |
Appendice C: Modalità di visualizzazione Ybpbr
| Modalità YBPBRElenco modalità di visualizzazione | |
| Risoluzione | Frequenza |
| 480i | 60Hz |
| 576i | 50Hz |
| 480p | 60Hz |
| 576p | 50Hz |
| 720p | 50Hz |
| 720p | 60Hz |
| 1080i | 50Hz |
Informazioni per gli utenti applicabili nei paessi dell'Unione Europa
Questo simbolo sul prodotto o sugli imballaggi significa che i dispositivi elettrici ed elettronici devono essere smaltiti, alla fine della vita di esercizio, separatamente dai rifiuti domestici, ci sono sistemi di raccolta differenziati per il riciclaggio UE. per ulteriori informazioni contattare le autorità locali o il rivenditore presso cui è stato acquistato il prodotto.
Collegamento di apparecchiature periferiche

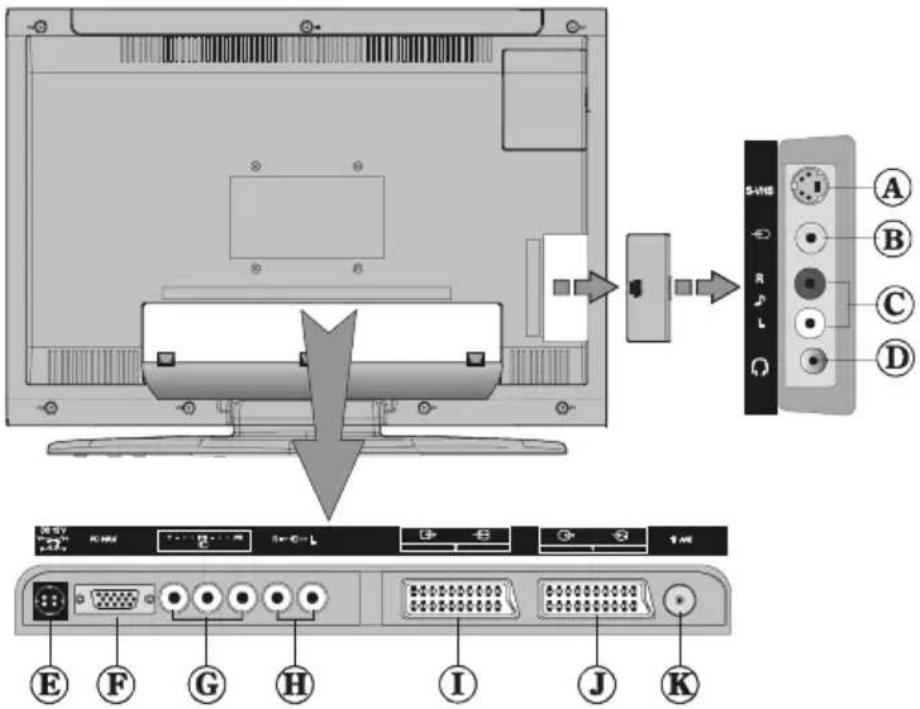

Connessioni delle apparecchiature periferiche
Ⓐ INGRESSO S-VHS
© INGRESSO VIDEO
© INGRESSO AUDIO (L, R)
⑭ CUFFIA + USCITTALUMNIEA
⑤ DC 12 V
F INPUT PC
© YPbPr
H INGRESSO AUDIO YPbPr L + R
① SCART 2
J SCART 1
K ANTENNA
