BEDIENUNGSANLEITUNG TL20LC12 TechLine

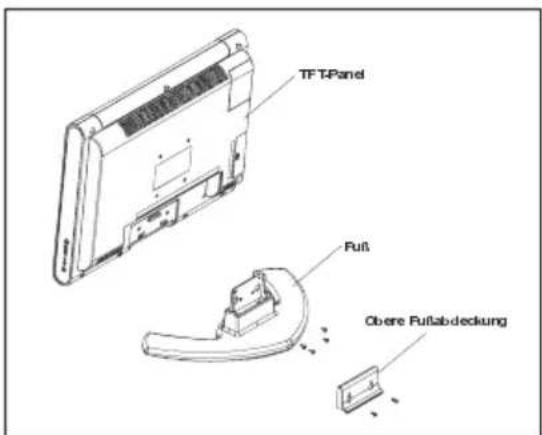

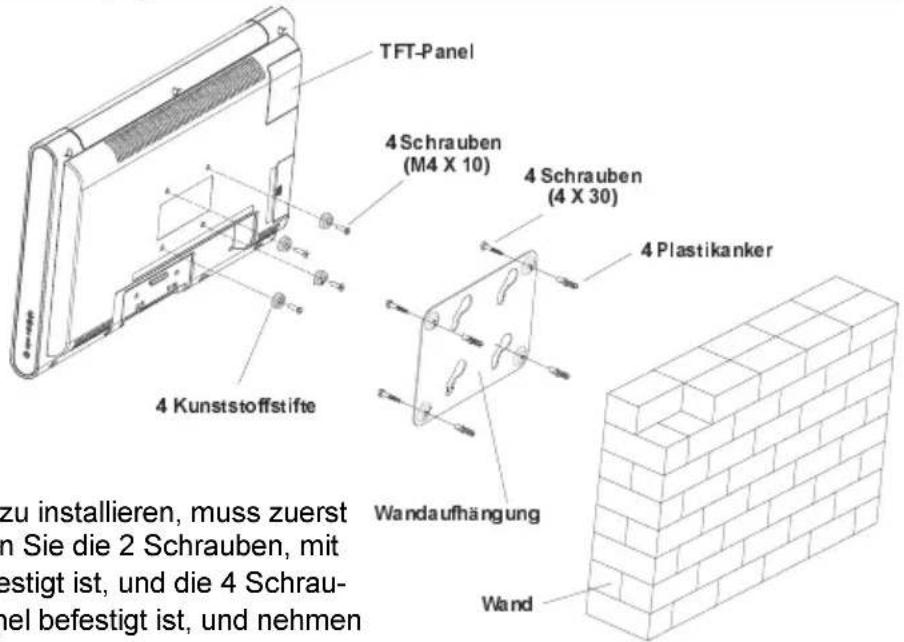

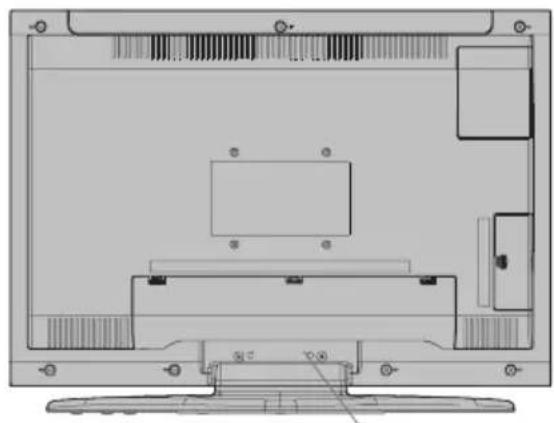

1. Um das TFT-TV-Gerät an der Wand zu installieren, muss zuerst

der Standfuß entfernt werden. Lösen Sie die 2 Schrauben, mit denen die obere Fußabdeckung befestigt ist, und die 4 Schrau- ben, mit denen der Fuß am TFT-Panel befestigt ist, und nehmen Sie den Standfuß vom TFT-Panel ab.

2. Setzen Sie die 4 Plastikzapfen auf die runden Schraublöcher an

der Rückseite des TV-Geräts und schrauben Sie diese mit 4 Schrauben (M4x10) an dem TFT-Panel fest.

3. Wählen Sie eine Stelle an der Wand, wo Sie das TFT-Panel

montieren wollen. Richten Sie die Aufhängung richtig ein und markieren Sie die 4 Befestigungspunkte an der Wand- aufhängung. Bohren Sie Löcher für die Plastikanker und befe- stigen Sie dann die Wandaufhängung mit 4 Schrauben (4x30).

4. Heben Sie das TFT-Panel auf und hängen Sie es mit den 4

Aufhängeschrauben an der Rückseite des TFT-Panels in die Löcher der Wandaufhängung ein. 2EHUH)XDEGHFNXQJ 7)73DQHO

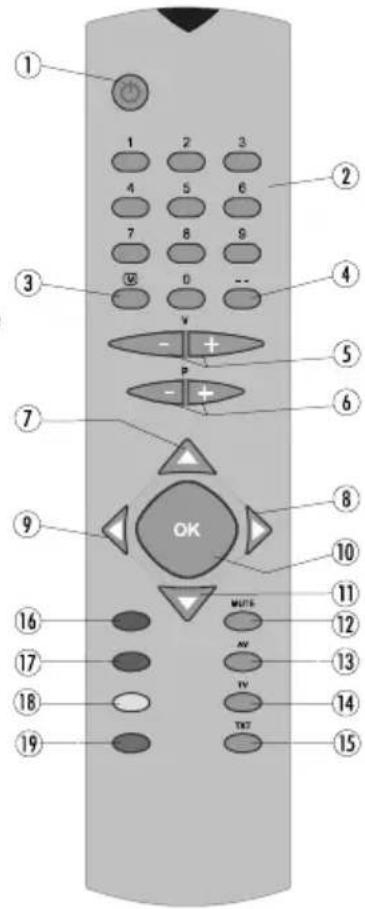

= Menü - - = Taste für zweistellige Eingabe V + / - = Lautstärke erhöhen/ reduzieren P + / - = Programm + / - = Cursor Auf = Cursor Rechts = Cursor Links OK = OK = Cursor Ab MUTE: Stummschaltung AV = Externe Quelle (TV, EXT1, EXT2, EXT3, SVHS, PC, YPBPR) TV = TV / Menü verlassen TXT = Teletext Rot (KLANG) = Klangeinstellungen GRÜN (PICTURE) = Menü Bild GELB (FUNKTION )= Menü Funktionen BLAU (INSTALL) = Menü Installation 01-ALM-2011-1243UK-17MB24-(HP LINE OUT)(YPbPr)-50095833.P65 16.11.2006, 15:132Deutsch - 3 - PC-Eingang Plug&Play für Windows 9X, ME, 2000, XP Merkmale des Bildschirms Hochauflösender, 20-Zoll TFT LCD display. Helligkeit (typisch): 500 cd/m

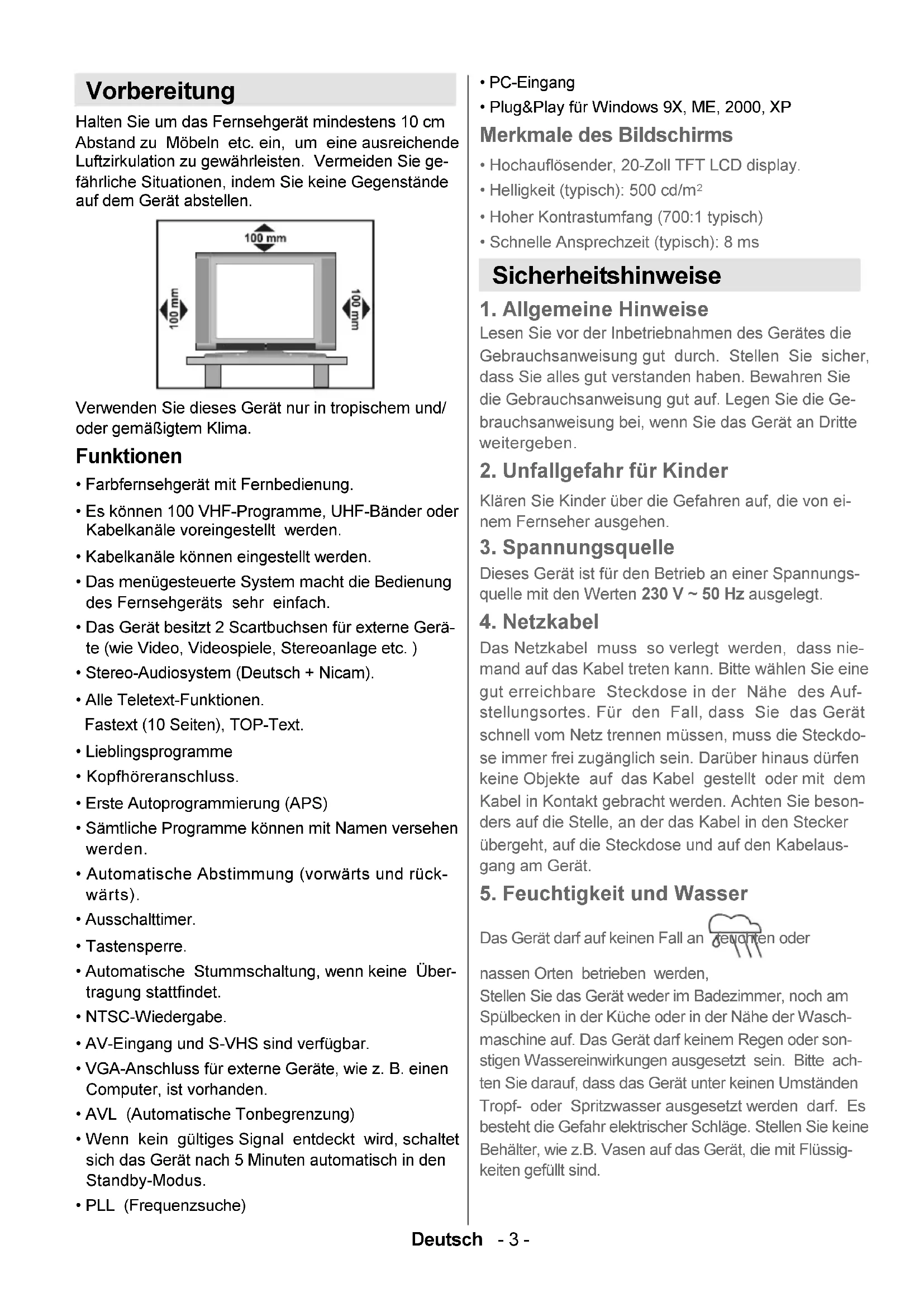

Hoher Kontrastumfang (700:1 typisch) Schnelle Ansprechzeit (typisch): 8 ms Sicherheitshinweise

1. Allgemeine Hinweise

Lesen Sie vor der Inbetriebnahmen des Gerätes die Gebrauchsanweisung gut durch. Stellen Sie sicher, dass Sie alles gut verstanden haben. Bewahren Sie die Gebrauchsanweisung gut auf. Legen Sie die Ge- brauchsanweisung bei, wenn Sie das Gerät an Dritte weitergeben.

2. Unfallgefahr für Kinder

Klären Sie Kinder über die Gefahren auf, die von ei- nem Fernseher ausgehen.

Dieses Gerät ist für den Betrieb an einer Spannungs- quelle mit den Werten 230 V ~ 50 Hz ausgelegt.

Das Netzkabel muss so verlegt werden, dass nie- mand auf das Kabel treten kann. Bitte wählen Sie eine gut erreichbare Steckdose in der Nähe des Auf- stellungsortes. Für den Fall, dass Sie das Gerät schnell vom Netz trennen müssen, muss die Steckdo- se immer frei zugänglich sein. Darüber hinaus dürfen keine Objekte auf das Kabel gestellt oder mit dem Kabel in Kontakt gebracht werden. Achten Sie beson- ders auf die Stelle, an der das Kabel in den Stecker übergeht, auf die Steckdose und auf den Kabelaus- gang am Gerät.

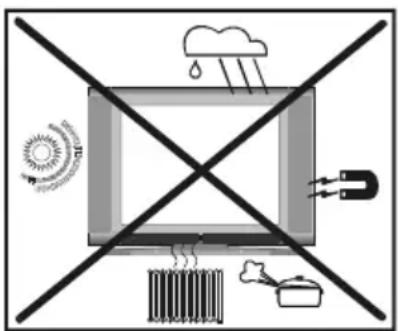

5. Feuchtigkeit und Wasser

Das Gerät darf auf keinen Fall an feuchten oder nassen Orten betrieben werden, Stellen Sie das Gerät weder im Badezimmer, noch am Spülbecken in der Küche oder in der Nähe der Wasch- maschine auf. Das Gerät darf keinem Regen oder son- stigen Wassereinwirkungen ausgesetzt sein. Bitte ach- ten Sie darauf, dass das Gerät unter keinen Umständen Tropf- oder Spritzwasser ausgesetzt werden darf. Es besteht die Gefahr elektrischer Schläge. Stellen Sie keine Behälter, wie z.B. Vasen auf das Gerät, die mit Flüssig- keiten gefüllt sind. Vorbereitung Halten Sie um das Fernsehgerät mindestens 10 cm Abstand zu Möbeln etc. ein, um eine ausreichende Luftzirkulation zu gewährleisten. Vermeiden Sie ge- fährliche Situationen, indem Sie keine Gegenstände auf dem Gerät abstellen. Verwenden Sie dieses Gerät nur in tropischem und/ oder gemäßigtem Klima. Funktionen Farbfernsehgerät mit Fernbedienung. Es können 100 VHF-Programme, UHF-Bänder oder Kabelkanäle voreingestellt werden. Kabelkanäle können eingestellt werden. Das menügesteuerte System macht die Bedienung des Fernsehgeräts sehr einfach. Das Gerät besitzt 2 Scartbuchsen für externe Gerä- te (wie Video, Videospiele, Stereoanlage etc. ) Stereo-Audiosystem (Deutsch + Nicam). Alle Teletext-Funktionen. Fastext (10 Seiten), TOP-Text. Lieblingsprogramme Kopfhöreranschluss. Erste Autoprogrammierung (APS) Sämtliche Programme können mit Namen versehen werden. Automatische Abstimmung (vorwärts und rück- wärts). Ausschalttimer. Tastensperre. Automatische Stummschaltung, wenn keine Über- tragung stattfindet. NTSC-Wiedergabe. AV-Eingang und S-VHS sind verfügbar. VGA-Anschluss für externe Geräte, wie z. B. einen Computer, ist vorhanden. AVL (Automatische Tonbegrenzung) Wenn kein gültiges Signal entdeckt wird, schaltet sich das Gerät nach 5 Minuten automatisch in den Standby-Modus. PLL (Frequenzsuche) 01-ALM-2011-1243UK-17MB24-(HP LINE OUT)(YPbPr)-50095833.P65 16.11.2006, 15:133Deutsch - 4 -

6. Hitze und Sonne, offene Flammen

Stellen Sie keine Objekte mit offenen Flammen, wie z.B. Kerzen auf das Gerät. Halten Sie das Gerät von Heizkörpern oder anderen Wärmequellen fern. Vermeiden Sie die direkte Sonneneinstrahlung auf das Gerät.

7. Magnetische Felder

Vermeiden Sie den Betrieb in der Nähe von starken magnetischen Feldern.

Bei herannahenden Gewittern und vor längerer Ab- wesenheit (Urlaub), ziehen Sie bitte den Netzstecker aus der Steckdose und trennen Sie den Antennenanschluss.

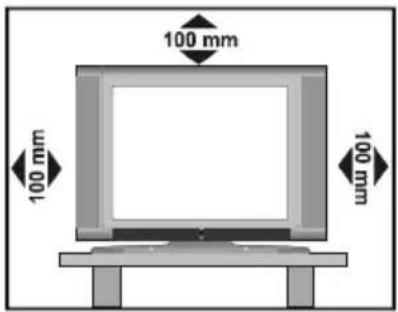

Die Lüftungsschlitze und Öffnungen am Gerät sind für die Luftzirkulation vorgesehen und sind für den zuver- lässigen und sicheren Betrieb wichtig. Damit eine Über- hitzung vermieden wird, dürfen diese Öffnungen in kei- ner Weise , z.B. durch Zeitschriften, Tischdecken oder Vorhänge, verschlossen oder verdeckt werden. Stellen Sie das Gerät auf einer festen waagerechten Fläche auf (z.B. Tisch). Sorgen Sie für ausreichende Belüftung. Halten Sie nach allen Seiten des Gerätes mindestens 10 cm Abstand. Legen Sie keine Objekte auf das Gerät, um Störungen und Sicherheitsprobleme zu vermeiden. Das Gerät kann in tropischen und/oder gemäßigtem Klima eingesetzt werden.

Batterien niemals wieder aufladen! Explosionsgefahr! Batterien von Kindern fernhalten, nicht ins Feuer werfen, kurzschließen oder auseinander nehmen. Batterie- und Gerätekontakte vor dem Einlegen bei Bedarf reinigen. Erschöpfte Batterien umgehend aus dem Gerät entfernen! Erhöhte Auslaufgefahr! Batterien keinen extremen Bedingungen aussetzen, z. B. auf Heizkörpern! Er- höhte Auslaufgefahr! Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt mit Batterie- säure die betroffenen Stellen sofort mitreichlich kla- rem Wasser spülen und umgehen einen Arzt aufsu- chen. Bei Nichtbeachtung können Batteri- en über ihre Endspannung hinaus entladen werden und auslaufen! Batterien sofort entfernen, um Schäden zu vermeiden. Im- mer alle Batterien gleichzeitig austauschen. Nur Batterien des gleichen Typs einsetzen, keine un- terschiedlichen Typen oder gebrauchte und neue Batterien miteinander verwenden.

Die in diesem TV-Gerät erzeugte Röntgenstrahlung wird ausreichend abgeschirmt. ACHTUNG! Alle Eingriffe, die den Bestimmungen entgegenstehen, insbesondere Änderungen der Hochspannung oder das Austauschen der Bildröhre können zu erhöhter Röntgen- strahlung führen. Für derartig veränderte Geräte erlischt die Lizenz. Die Geräte dürfen dann nicht mehr betrie- ben werden. Die Geräte sind nicht für den gewerblichen Gebrauch vorgesehen, da sie ggf. besonderen Bestimmungen unterliegen. Hinweise zum Betrieb des Gerätes Vermeiden Sie häufige Wiedergabe des gleichen Bildes.Nach längerer Wiedergabe eines statischen Inhaltes empfiehlt es sich, über mindestens die dop- pelte Dauer der voherigen Wiedergabe ein beweg- tes Bild anzusehen. Vermeiden Sie häufige Wiedergabe des 4:3 Forma- tes auf Ihrem Bildschirm. Nach längerer Wiederga- be eines Bildes im 4:3 Format empfiehlt es sich, über mindestens die doppelte Dauer der voherigen Wie- Der Anschluss muss richtig geerdet sein. Verbinden Sie den Erdungskontakt des TV-Geräts über das mitgelieferte Netz- kabel mit dem Erdungskontakt der Steckdose. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, lassen Sie diese von einem Elektriker durch eine passen- de neue ersetzen. 6FKOLHHQ 6LHGDV (UGXQJVNDEHO XQEHGLQJWDQ 01-ALM-2011-1243UK-17MB24-(HP LINE OUT)(YPbPr)-50095833.P65 16.11.2006, 15:134Deutsch - 5 - dergabe ein Vollbild anzusehen. Teletext Inhalt, sowie OSD Einblendungen sollten nicht über lange Zeit wiedergegeben werden. Lassen sie das Bild nicht ohne Unterbrechungen auf Standbild oder Pause (z.B. bei DVD-Playern) geschaltet. Die Wiedergabe von Trailern sollte nicht über länge- re Zeiträume erfolgen. Der LCD-Bildschirm ist Produkt mit modern- ster Technologie, in dem etwa eine Million dün- ner Folien-Transistoren eingebaut sind, die Ihnen gute Bilddetails liefern. Gelegentlich kön- nen einige nicht aktive Pixel als ein fester blau- er, grüner oder roter Punkt auf dem Bildschirm erscheinen. Bitte nehmen Sie zur Kenntnis, dass dies nicht die Leistung Ihres Produktes beeinflusst. LASSEN SIE IHR FERNSEHGERÄT WEDER IN BE- TRIEB NOCH IN BEREITSCHAFT, WENN SIE IHR HAUS VERLASSEN. Vor dem Einschalten des TV-Geräts Wartung, Reinigung, Entsorgung:

Bevor Sie das Gerät reinigen, ziehen Sie den Netzstek- ker aus der Steckdose. Stromschlaggefahr! Geben Sie keine flüssigen Reinigungsmittel auf das Gerät und ver- wenden Sie kein Spray. Feuchten Sie das Tuch in Was- ser, das mit mildem Reinigungsmittel versehen ist an und drücken Sie es gut aus. Es darf nicht tropfen. Verwenden Sie keine scharfen, ätzenden und scheu- ernden Reinigungsmittel. Die Oberfläche könnte Scha- den nehmen.

Bei der Reparatur dürfen nur Ersatzteile, die vom Her- steller zugelassen sind, oder dieselben Eigenschaften aufweisen, verwendet werden. Nicht zugelassene Er- satzteile können Brände, elektrische Schläge oder ande- re Gefahrensituationen herbeiführen. Alle Reparatur- und Wartungsmaßnahmen müssen von qualifiziertem Fachpersonal ausgeführt werden. Öffnen Sie auf keinen Fall das Gerät selbst, da die Gefahr elek- trischer Schläge besteht.

Die Verpackung besteht aus wiederverwertbaren Materialien. Bitte sorgen Sie Sie für eine Entsorgung getrennt nach Rohstoff. Bringen Sie Papier und Papp- karton zum entsprechenden Container. Entsorgen Sie Folien und Styroporteile über die dafür vorgesehenen Entsorgungswege. Bitte beachten Sie, dass Sie im Garantie- bzw. Reparaturfall die Verpackung zur Einsendung des Gerätes brauchen könnten. Verpackungs- materialien wie Plastiktüten müssen von Kindern fern- gehalten werden. Erstickungsgefahr! Batterien dürfen nicht mit Hausshaltmüll entsorgt werden. Bitte entsorgen Sie die benutzten Batterien nach den Umwelt- schutzregeln. Sie können verbrauchte Batterien an einer Sammelstelle für Altbatterien oder Sondermüll entsor- gen. Wenden Sie sich für weitere Informationen an Ihre Gemeinde. Werfen Sie den Fernseher keinesfalls in den normalen Hausmüll. Beachten Sie beim Ent- sorgen des Gerätes die örtlich gültigen Entsorgungsvorschriften. Netzanschluss WICHTIGER HINWEIS: Dieses Gerät ist für den Be- trieb an einer Spannungsquelle mit den Werten 230 V ~ 50 Hz ausgelegt. ACHTUNG! Beim Transportieren des Gerätes aus einer kalten Umgebung, beim Aufheizen eines kalten Raums oder bei einer hohen Luftfeuchtigkeit kann im Inneren des Gerätes Feuchtigkeit kondensieren. Warten Sie min- destens 2 Stunden bis das Gerät innen getrocknet ist, bevor Sie den Fernseher einschalten. Bevor Sie Ihr Fernsehgerät anschalten Stromanschluss WICHTIG: Das Gerät ist nur für den Betrieb mit 230V Wechselspannung ausgelegt. Dafür wird ein Adap- ter mit 12 V Ausgangsgleichspannung verwendet. Schließen Sie diesen Adapter an ein Netz mit 230V AC / 50 Hz an. Anschluss an die Antenneneingangsbuchse Stecken Sie den Antennenoder Kabelfernsehstecker in die Antenneneingangsbuchse auf der Rückseite des Geräts und verbinden Sie dann auch den Kabel- stecker aus der Ausgangsbuchse auf den Geräten (VCR, DVB etc. ) mit dieser Buchse. 01-ALM-2011-1243UK-17MB24-(HP LINE OUT)(YPbPr)-50095833.P65 16.11.2006, 15:135Deutsch - 6 - 9+)8+) 5h&.6(,7('(6 )(516(+*(5b76 .$%(/)(516(+(1 Einlegen der Batterien in die Fernbedienung WARNHINWEIS: Batterien für die Fernbedienung sind mitgeliefert. Um den Ladungsverlust zu vermeiden, sind die Batterien in Kunststofffolie eingeschweißt. Bitte entfernen Sie diese vor der ersten Verwendung. Entfernen Sie die Batteriefachabdeckung auf der Rückseite des Handsets, indem Sie den angezeig- ten Teil leicht nach hinten schieben. Legen Sie zwei AAA (R03) oder vergleichbare Batterien ein und legen Sie den Batteriedeckel wie- der auf. Beachten Sie: Nehmen sie die Batterien aus der Fernbedienung heraus, wenn das Gerät längere Zeit nicht benutzt wird. Die Fernbedienung könnte an- dernfalls durch auslaufende Batterien beschädigt werden. EIN/AUS-schalten des TV- Geräts TV einschalten: Schalten Sie Ihr TV-Gerät in zwei Schritten ein.

1- Schließen Sie das Netzkabel an das System an.

Drücken Sie die Taste Ein/Aus. Das TV-Gerät schal- tet sich dann in den Standby-Modus (optional).

2- Um das TV-Gerät aus dem Standby-Modus einzu-

schalten, Drücken Sie eine Zifferntaste auf der Fernbedienung, so dass ein Programm ausgewählt ist, oder drücken Sie die Taste "P-" oder "P+" am TV-Gerät oder die Taste oder auf der Fernbedienung, so dass der zuletzt abgeschaltete Modus ausgewählt wird. In beiden Fällen schaltet sich das Gerät ein. Wenn Sie Ihr Fernsehgerät das erste Mal einschalten, erscheint zuerst der folgende Bildschirm.

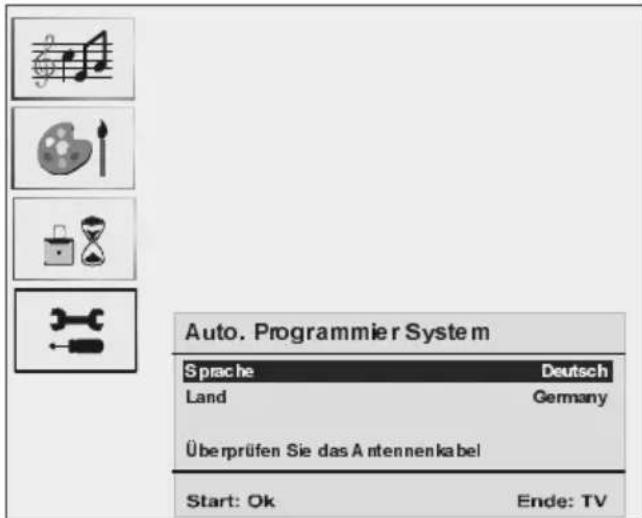

$XWR 3URJU DPPLHU6\VWHP

6SUDFKH /DQG 'HXWVFK *HUPDQ\ hEHUSUIHQ6LHGDV$QWHQQHQNDEHO Für weitere Informationen zu diesem Vorgang lesen Sie bitte den Abschnitt Programmierung TV ausschalten: Drücken Sie die Taste (Standby) auf der Fern- bedienung oder den Ein/Aus-Schalter auf der rech- ten Seite des Geräts. Das Gerät schaltet in den Standby-Modus. Um das Gerät ganz auszuschalten, drücken Sie die Taste EIN/AUS an der Rückseite des Geräts, oder ziehen Sie den Netzstecker aus der Dose. 01-ALM-2011-1243UK-17MB24-(HP LINE OUT)(YPbPr)-50095833.P65 16.11.2006, 15:136Deutsch - 7 - Menüstruktur /DXWVWlUNH %DODQFH 7RQ0RGXV 'XDO, $9/ (LQ (IIHNW $XV

.+/DXWVWlUNH 6SHLFKH UQ (TXDOL]HU Eine Übersichtsdarstellung der Menüstruktur ist oben abgebildet. Für Details zu den einzelnen Optionen lesen Sie die jeweiligen Erklärungen im Abschnitt Menüsystem. 01-ALM-2011-1243UK-17MB24-(HP LINE OUT)(YPbPr)-50095833.P65 16.11.2006, 15:137Deutsch - 8 - Navigieren im Menüsystem =XU%HVWlWL

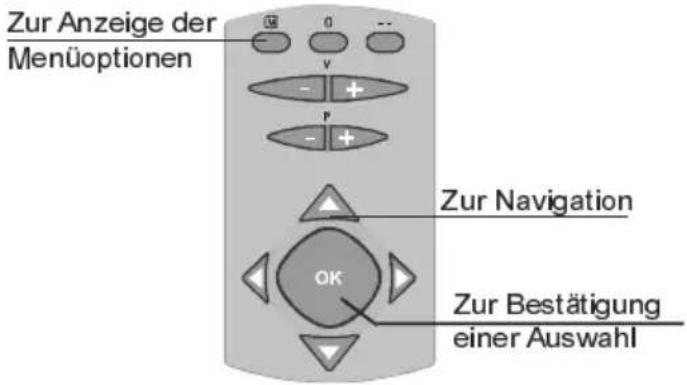

1- Drücken Sie , um das Menü einzublenden.

oder , um ein Symbol auszu-wählen. Drücken Sie fürweitere Optionen3- Drücken Sie

oder , um etwas zu markieren.

4- Drücken Sie oder , um die Einstellungen zu

ändern. Drücken Sie OK zur Auswahl.5- Um das Menü zu verlassen oder aus einem Unter-menü zurückzukehren, drücken Sie .Diese Erklärungen gelten für die Navigation im gesam-ten Menüsystem. Um die Optionen auszuwählen, die inden folgenden Abschnitten erklärt werden, lesen Siebitte den Abschnitt Navigation im Menüsystem. Menüsystem Menü Sound / Ton /DXWVWlUNH %DODQFH 7RQ0RGXV 'XDO, $9/ (LQ (IIHNW $XV

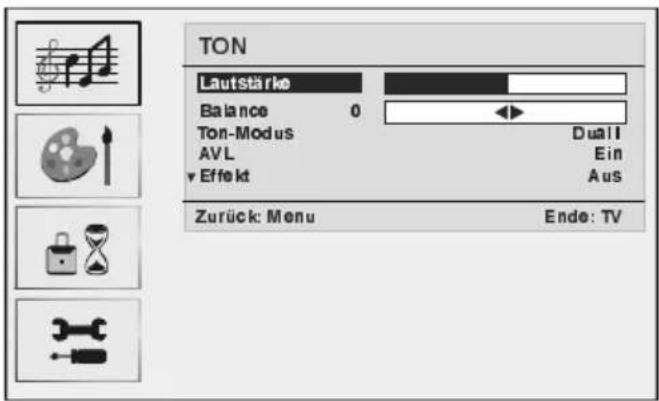

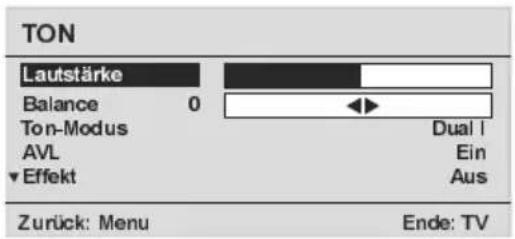

Lautstärke / Kopfhörer-Lautstärke Wählen Sie Lautstärke / KH-Lautstärke durchDrücken von

Drücken Sie die Taste

, um die Einstellung für diegewählte Option zu ändern. Balance Wählen Sie Balance durch Drücken der Taste

Drücken Sie die Taste

, um die Einstellung für dieBalance zu ändern. Die Balance kann zwischen -32 und 32 eingestellt werden. Ton-Modus Wählen Sie Ton-Modus durch Drücken der Taste

zwischen den Modi Mono, Stereo,Dual I oder Dual II wählen, jedoch nur, wenn der ge-wählte Kanal den entsprechenden Modus unterstützt. AVL Die Funktion Automatische Lautstärkebegrenzung(Automatic Volume Limiting, AVL) stellt den Klang soein, dass beim Umschalten zwischen Kanälen mitunterschiedlicher Lautstärke diese gleich bleibt. Wählen Sie AVL durch Drücken der Taste

Drücken Sie die Taste

, um AVL auf EIN oderAUS zu stellen. Effekt Mit dieser Option können Sie den Soundeffekt ein-oder ausschalten. Wenn das aktuelle SoundsystemMono ist und der Soundeffekt eingeschaltet, wird derKlang so wahrgenommen, als ob er Stereo wäre.Wenn das aktuelle Soundsystem Stereo ist, wird durchEinschalten dieses Effekts der Raumklang tiefer. Wählen Sie Effekt durch Drücken der Taste

Drücken Sie die Taste

, um Effekt auf EIN oderAUS zu stellen. Equalizer Wählen Sie Equaliser durch Drücken der Taste

Drücken Sie die Taste

, um die Einstellungen desEqualizers zu ändern. Im Equalizer-Menü kann derModus auf Linear, Sprache, Musik, Persönlich undJazz eingestellt werden. Wählen Sie die gewünschteFrequenz über die

Taste und erhöhen oderverringern Sie die Frequenz, indem Sie die

Taste drücken.Beachten Sie: Die Equalizer - Einstellungen kön-nen nur geändert werden, wenn der Modus "Persön-lich" ausgewählt wurde. Ausgang (Line-out) Wählen Sie Line-Out durch Drücken der Taste

Drücken Sie die Taste

, um Line-Out auf EINoder AUS zu stellen.Beachten Sie: Wenn Line-Out auf EIN gestellt ist,kann die Kopfhörer-Lautstärkeregelung nicht verwen-det werden. Speichern Wählen Sie Speichern durch Drücken der Taste

Drücken Sie die Tasten

oder OK, um die Ein-stellungen zu speichern. Auf dem Bildschirm er-scheint die Meldung Gespeichert. 01-ALM-2011-1243UK-17MB24-(HP LINE OUT)(YPbPr)-50095833.P65 16.11.2006, 15:138Deutsch - 9 - Menü Bild

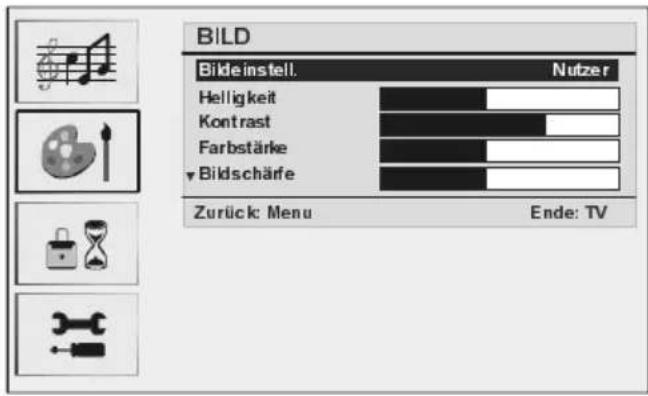

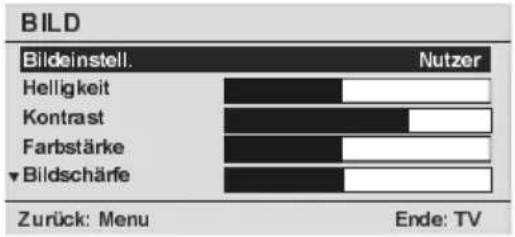

Bildeinstellung Wählen Sie Bildeinstell. durch Drücken derTaste

Drücken Sie die Taste

, um eine der folgenden Optionen auszuwählen: Nutzer, Hart, Norm und Weich. Helligkeit/Kontrast/Farbstärke/Bildschärfe/ Farbton Wählen Sie die gewünschte Option durch Drücken der Taste

Drücken Sie die Taste

, um die Einstellung für die Option zu ändern. Hinweis: Die Option Farbton wird im Bildmenü angezeigt, wenn das TV-Gerät ein NTSC-Signal empfängt. Farbtemp Wählen Sie Farbtemp. durch Drücken der Taste

Drücken Sie die Taste

, um eine der folgenden Optionen auszuwählen: Kühl, Normal und Warm. Raumbeleuchtung Mit dieser Option können Sie das Fernsehbild an die umgebende Raumtemperatur anpassen. Wählen Sie Raumbeleuchtung durch Drücken der Taste

Drücken Sie die Taste

, um eine der folgenden Optionen auszuwählen: Normal, Hart und Spielfilm. Zoom (Bildformat) Wählen Sie Zoom durch Drücken der Taste

Verwenden Sie die Tasten

, um den Zoom auf Auto, 4:3 und Breit zu ändern. Speichern Wählen Sie Speichern durch Drücken der Taste

Drücken Sie die Tasten

oder OK, um die Einstel- lungen zu speichern. Auf dem Bildschirm erscheint die Meldung Gespeichert. Menü Funktion )81.7,21 6OHHS7LPHU $XV 6SUDFKH 'HXWVFK .LQGHUVLFKHU $XV .RSLH 79

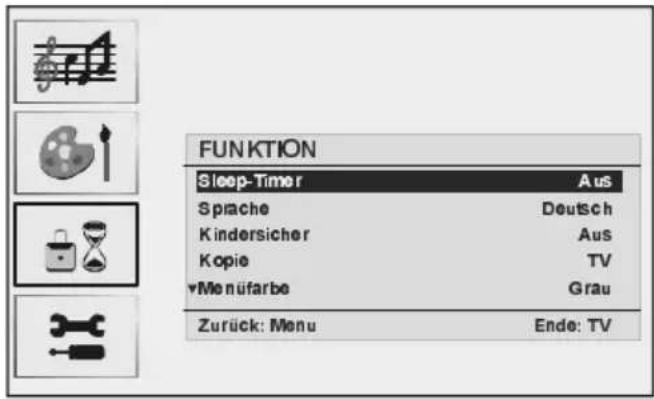

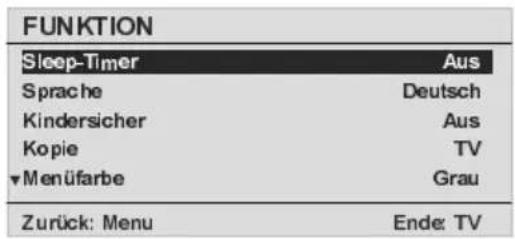

Sleeptimer (Ausschalttimer) Wählen Sie Sleeptimer durch Drücken der Taste

Wählen Sie Sleeptimer durch Drücken der Taste

Der Timer kann zwischen AUS und 120 Minuten in 10- Minuten-Intervallen eingestellt werden. Wenn der Sleeptimer aktiviert ist, schaltet das TV-Gerät nach Ablauf der ausgewählten Zeit automatisch in den Standby-Modus." Sprache Wählen Sie Sprache durch Drücken der Taste

Verwenden Sie die Taste

, um eine Sprache auszuwählen. Kindersicher Wählen Sie Kindersicher durch Drücken der Taste

Drücken Sie die Taste

, um die Kindersicherung ein- und auszuschalten. Wenn EIN gewählt wird, kann das TV-Gerät nur über die Fernbedienung ge- steuert werden. In diesem Fall sind die Tasten am Bedienfeld des TV-Gerätes mit Ausnahme der Standby-Taste außer Funktion gesetzt. Wenn eine Taste gedrückt wird, erscheint die Meldung Tasten- sperre Ein auf dem Bildschirm. Kopie Wählen Sie Kopie durch Drücken der Taste

Stellen Sie die Option mit der Taste

auf TV, EXT1, EXT3 oder SVHS. (siehe auch Seite 15) Menüfarbe Wählen Sie Menüfarbe durch Drücken der Taste

Verwenden Sie die Tasten

, um den Menü- hintergrund auf Transparent oder Grau zu stellen. Favoritenmodus Wählen Sie Favoritenmodus durch Drücken der Taste

Schalten Sie den Favoritenmodus mit der Taste

ein oder aus (Siehe Menü Kanalliste / Favoriten; Seite 12). 01-ALM-2011-1243UK-17MB24-(HP LINE OUT)(YPbPr)-50095833.P65 16.11.2006, 15:139Deutsch - 10 - Menü Programmierung 352*5$00,(581* 3URJUDPPLHUHQ $36

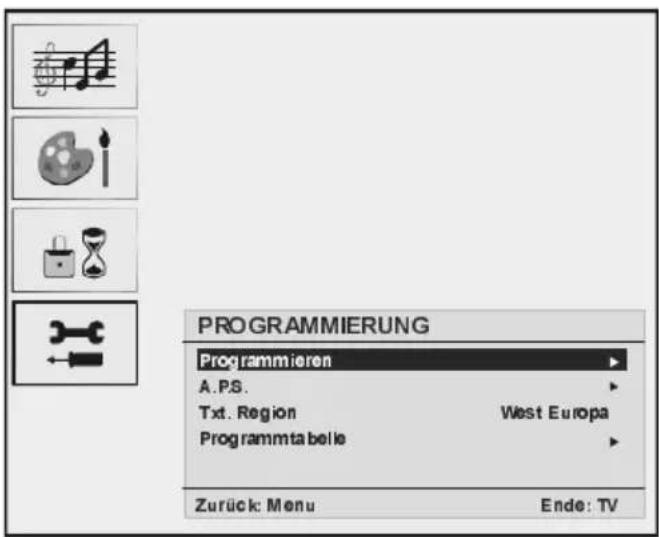

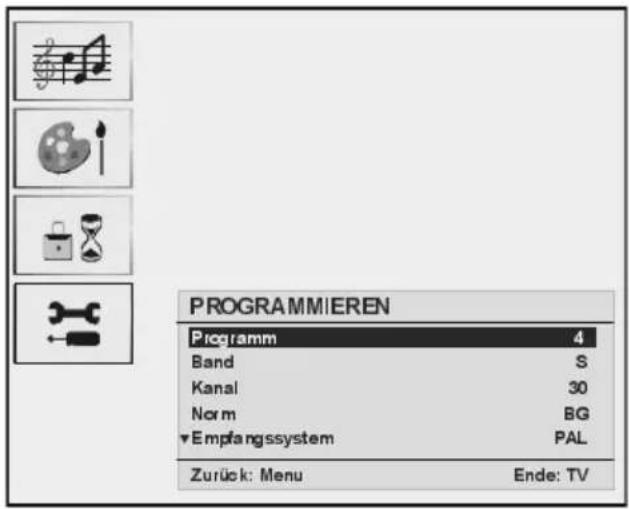

Programmieren Wählen Sie Programmieren durch Drücken derTaste

Wenn Sie die Taste drücken, erscheint dasProgrammmenü auf dem Bildschirm. 352*5$00,(5(1 3URJUDPP %DQG 6 .DQDO 1RUP %*

Programm Wählen Sie Programm durch Drücken der Taste

Durch Drücken der Tasten / können Sie dieProgrammnummer auswählen. Alternativ dazu kön-nen Sie die Nummer auch über die Zifferntasten aufder Fernbedienung eingeben. Sie können 100 Pro-gramme zwischen 0 und 99 speichern. Band Wählen Sie Band durch Drücken der Taste

Durch Drücken der Taste / können Sie das Band auf C oder S stellen. Kanal Wählen Sie Kanal durch Drücken der Taste

Drücken Sie die / Tasten oder, um die Kanal- nummer zu ändern. Alternativ dazu können Sie dieNummer auch über die Zifferntasten auf der Fern-bedienung eingeben. Norm Wählen Sie Norm durch Drücken der Taste

Verwenden Sie die Tasten / , um den Stan- dard auf B/G, D/K, I oder L/L zu ändern. Empfangssystem Wählen Sie Empfangssystem durch Drücken derTaste

Drücken Sie die Taste

, um das Empfangs- system auf PAL, SECAM oder AUTO zu ändern. Suchlauf Wählen Sie Suchlauf durch Drücken der Taste

Drücken Sie die Taste

, um die Programmsuchezu starten. Sobald ein Signal entdeckt wird, stopptdie Suche.Beachten Sie: Wenn Sie die Tasten in Einzel-schritten betätigen, wird die Frequenz um jeweils0,25 MHz verändert. Wenn Sie die Taste gedrückthalten, wird die Frequenz automatisch durchsucht,bis ein empfangbares Signal gefunden wird. Um dieSuche an einem bestimmten Punkt anzuhalten, drük-ken Sie die Taste erneut. Videorek. Modus Wählen Sie Videorek.Modus durch Drücken derTaste

Drücken Sie die Tasten

, um den Videorek.Modusein- und auszuschalten.Hinweis: Wenn Sie eine DVD sehen möchten, müs-sen Sie diese Option auf Aus stellen. Decoder Sie können diesen Modus verwenden, um einen De-coder an Ihr TV-Gerät anzuschließen. Wählen Sie Decoder durch Drücken der Taste

Drücken Sie die Taste

, um diese Option auf EINoder AUS zu stellen.Wenn Sie Decoder auf AUS schalten, wird der Aus-gang EXT1 stummgeschaltet. In diesem Fall ist derAusgang EXT1 nicht für die Videowiedergabe ver-fügbar. Wenn Sie die Option auf EIN schalten, wirdder Ausgang EXT-1 als Videoquelle gewählt. JederDecoder kann an EXT1 angeschlossen werden, umein Videosignal zu entschlüsseln.Hinweis: Die Decodereinstellung sollte für jedesProgramm separat eingestellt werden. Speichern Wählen Sie Speichern durch Drücken der Taste

Drücken Sie die Tasten

oder OK, um die Einstel-lungen zu speichern. 01-ALM-2011-1243UK-17MB24-(HP LINE OUT)(YPbPr)-50095833.P65 16.11.2006, 15:1310Deutsch - 11 - Auf dem Bildschirm erscheint die Meldung Gespei- chert. APS Wählen Sie APS durch Drücken der Taste

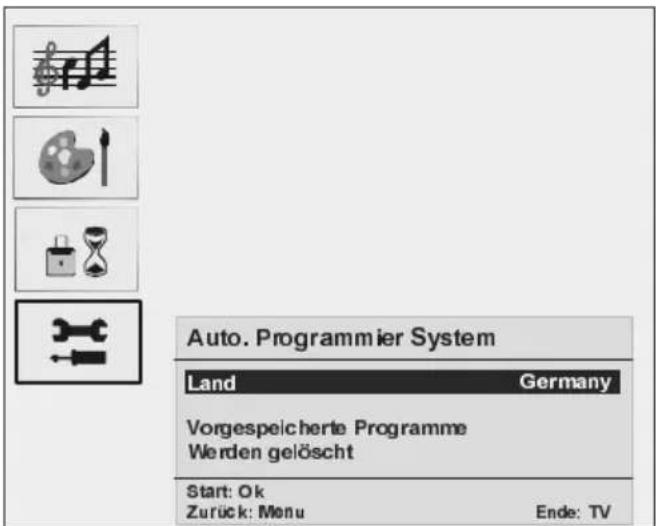

Wenn Sie die Taste drücken, erscheint das APS-Menü auf dem Bildschirm.

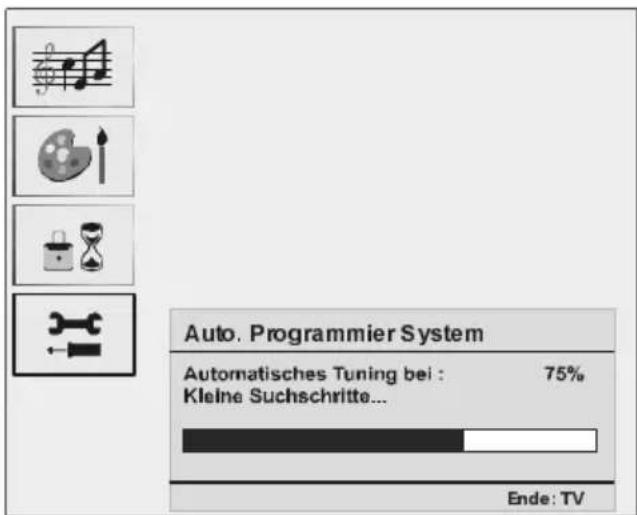

6WDUW2N =XUFN0HQX (QGH79 Auto. Programmier System Land Drücken Sie / , um Ihr Land auszuwählen. Wenn Sie die APS-Funktion abbrechen möchten, drücken Sie die TV-Taste. Um zurückzukehren, drücken Sie die Taste . Wenn Sie die Taste OK zum Starten des APS drücken, werden alle gespeicherten Programme gelöscht und folgender Warnhinweis erscheint auf dem Bildschirm.

$XWR3URJUDPPLHU 6\VWHP

(QGH79 Wenn Sie die Taste TV drücken, wird die APS-Funk- tion gestoppt und die Kanaltabelle wird am Bildschirm angezeigt. Wenn Sie warten, bis der APS-Vorgang abgeschlos- sen ist, wird die Programmtabelle mit den gefundenen Programmen angezeigt. Teletextregion Wählen Sie Txt. Region durch Drücken der Taste

-Tasten im Installationsmenü Ihre Teletextregion. Es gibt 5 Optionen zur Auswahl: West Europa, Ost Europa, Turk/Gre, Cyrillic und Arabic/Hebrew. Installationsmenü in den AV-Modi Das folgende Menü erscheint auf dem Bildschirm. 352*5$00,(581* 3URJUDP PLHUHQ

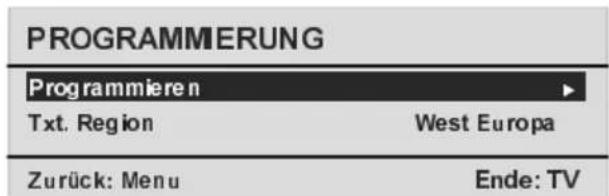

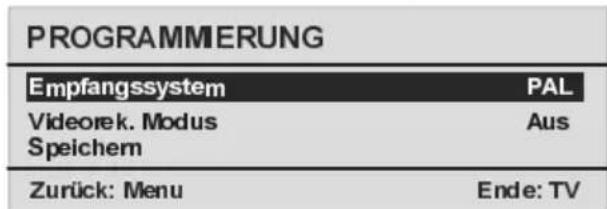

=XUFN0HQX (QGH79 Programmieren Wählen Sie Programmieren durch Drücken der Taste

Wenn Sie die Taste drücken, erscheint das Programmmenü auf dem Bildschirm. 352*5$00 ,(581* (PSIDQJVV\VWHP 3$ / 9LGHRUHN0RGXV 6SHLFKHUQ $XV

Empfangssystem Wählen Sie Empfangssystem durch Drücken der Taste

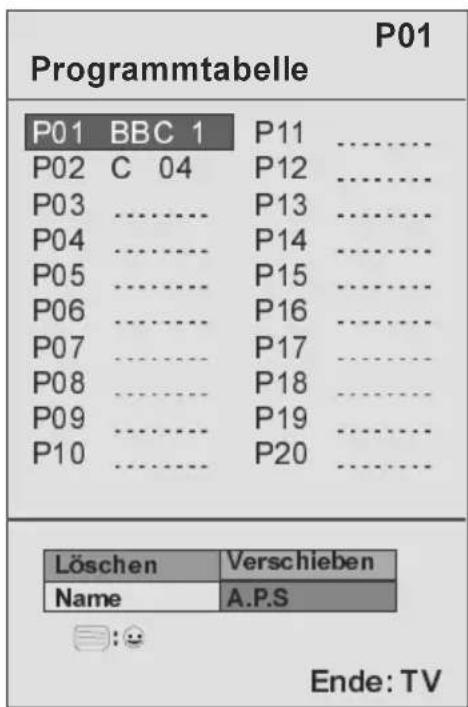

Durch Drücken der Taste / können Sie das Empfangssystem auf C oder S stellen. Programmtabelle 3URJUDPPWDEHOOH

/|VFKHQ 1DPH 9HUVFKLHEHQ $36 (QGH79 01-ALM-2011-1243UK-17MB24-(HP LINE OUT)(YPbPr)-50095833.P65 16.11.2006, 15:1311Deutsch - 12 - Durch Bewegen des Cursors in vier Richtungen können Sie auf einer Seite 20 Programme erreichen. Sie können den Cursor in den Seiten auf oder ab bewegen, indem Sie die Navigationstasten drücken, um alle dieser Pro- gramme im TV-Modus zu sehen. Mit der Cursor- bewegung erfolgt automatisch die Programmauswahl. Name: Sie können den Namen eines ausgewählten Program- mes durch Drücken der Taste GELB ändern. Der erste Buchstabe des ausgewählten Namens be- ginnt zu blinken. Drücken Sie die Taste

, um diesen Buchstaben zu ändern und die Taste

, um den nächsten Buchstaben auszuwählen. Speichern Sie den Namen, indem Sie die gelbe Taste drücken. Verschieben: Mit Hilfe der GRÜNEN Taste können Sie ein Programm an einen anderen Programmplatz verschieben. Wäh- len Sie mit Hilfe der Richtungstasten ein Programm aus und drücken Sie anschließend die GRÜNE Taste. Wählen Sie dann den Programmplatz aus, an den das vorher ausgewählte Programm verschoben werden soll. Drücken Sie erneut die GRÜNE Taste. Das Pro- gramm wird an die neue Stelle verschoben. Die übri- gen Programme werden dann entsprechend nach oben bzw. nach unten verschoben. Löschen: Drücken Sie die rote Taste, um ein bestehendes Pro- gramm zu löschen. Wenn Sie die Taste ROT nun noch- mals drücken, wird das ausgewählte Programm aus der Programmliste gelöscht und die anderen Program- me rücken entsprechend nach oben. APS (Autoprogrammierung) Wenn Sie die Taste Blau für APS drücken, erscheint das APS-Menü auf dem Bildschirm. Favoritenmodus Sie können verschiedene Kanäle als Favoriten mar- kieren, so dass Sie nur noch durch die bevorzugten Kanäle navigieren. Favoritenkanal einzustellen, stel- len Sie zunächst im Menü FUNKTION die Option Favoritenmodus auf EIN. Wechseln Sie danach in den Menüpunkt PROGRAMMIERUNG. Wählen Sie die Opti- on Programmtabelle aus. In der Programmtabelle kön- nen Sie mit der Taste " " die von Ihnen gewünsch- ten Kanäle als Favorit markieren. Ein Kanal, der als Favorit ausgewählt wurde, erscheint in der Programm- tabelle mit einem Favoritensymbol ( ) neben dem Kanalnamen. Um einen Favoriten zu entfernen, füh- ren Sie denselben Vorgang nochmals durch. Zum Verlassen des Menüs drücken Sie . 01-ALM-2011-1243UK-17MB24-(HP LINE OUT)(YPbPr)-50095833.P65 16.11.2006, 15:1312Deutsch - 13 - PC-Modus Installation Schalten Sie Computer und TV-Gerät aus, bevor Siedie Anschlüsse vornehmen. Stellen Sie die Auflösung Ihres PCs richtig ein, bevorSie ihn an das TV-Gerät anschließen. Siehe Tabelleim Anhang. Verwenden Sie ein 15-poliges Monitorkabel, um ei-nen PC an das LCD-TV anzuschließen. Menüsystem im PC-Modus Tonmenü/Menü Funktionen Die Optionen dieses Menüs werden im AbschnittMenü Ton & Eigenschaften im Abschnitt Menü-system erklärt. PC-Bildmenü Wählen Sie das zweite Symbol durch Drücken derTaste

. Das PC-Bildmenü erscheint auf demBildschirm.Die Kontrast-, Helligkeits- und Farbtemperatur-Einstel-lungen in diesem Menü entsprechen den im TV-Bild-menü im Menüsystemvorgenommenen Einstellungen. Menü Geometrie: Wählen Sie das vierte Symbol durch Drücken der Ta- ste

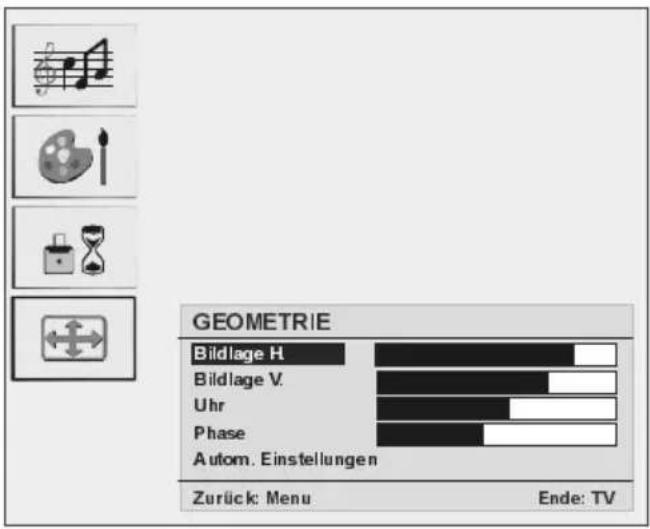

. Das Menü Geometrie erscheint auf demBildschirm. *(20(75,( %LOGODJH + %LOGODJH 9 8KU3KDVH $XWRP(LQVWHOOXQJHQ

Bildlage H Mit dieser Option können Sie das Bild auf die rechteoder linke Seite des Bildschirms verschieben. Wählen Sie Bildlage H durch Drücken der Taste

Verwenden Sie die Taste

, um den Wert einzu-stellen. Bildlage V Mit dieser Option können Sie das Bild zum oberenoder unteren Rand des Bildschirms verschieben. Wählen Sie Bildlage V durch Drücken der Taste

Verwenden Sie die Taste

, um den Wert einzu-stellen. Uhr (Clock) Die Einstellung Pixelfrequenz korrigiert Störungen, dieals vertikale Streifen bei pixelintensiven Darstellun-gen wie Tabellen oder Absätzen in kleinen Schriftar-ten auftreten. Verwenden Sie die Taste

, um den Wert einzu-stellen. Phase Abhängig von der Auflösung und Abtastfrequenz, dieSie in das TV-Gerät einspeisen, kann es zu einemschmutzigen oder gestörten Bild auf dem Bildschirmkommen. In diesem Fall können Sie mit dieser Optiondurch mehrmalige Versuche ein klareres Bild erhal- ten. Verwenden Sie die Taste

, um den Wert einzu-stellen. Autom. Einstellungen Wenn Sie das Bild horizontal oder vertikal in eine un-erwünschte Position verschieben, können Sie mit die-ser Option das Bild automatisch in die richtige Positionverschieben. Wählen Sie die Option Autom. Einstellungen mitden Tasten

Drücken Sie die Tasten

oder OK.Warnung! : Die Autom. Einstellung sollten mit einemVollbild vorgenommen werden, damit die Einstellun-gen stimmen. Ton im PC-Modus Verbinden Sie den Audioausgang Ihres PCs über einAudiokabel mit der Buchse YPbPr-Audio In desTV-Geräts. Andere Funktionen TV-Status Programmnummer, Programmname, Tonindicator und Zoom Modus werden auf dem Bildschirm angezeigt sobald ein neues Programmeigegeben wird. Stummschaltungsanzeige Wenn diese Funktion aktiviert ist, wird sie am oberenRand des Bildschirms angezeigt. 01-ALM-2011-1243UK-17MB24-(HP LINE OUT)(YPbPr)-50095833.P65 16.11.2006, 15:1313Deutsch - 14 - Um die Stummschaltung wieder auszuschalten, gibt es zwei Alternativen: Sie können die Taste drük- ken oder alternativ dazu einfach den Lautstärkepegel höher oder niedriger stellen. AV-Modi Durch Drücken der Taste können Sie Ihr TV-Gerät in die AV-Modi schalten (außer im Teletext). Durch mehr- maliges Drücken dieser Taste schalten Sie das Gerät in einen der möglichen AV-Modi: TV, EXT1, EXT2, EXT3, SVHS, PC, YPBPR. Um den Menübildschirm Source (Quelle) auszublenden, drücken Sie die Taste TV oder . Um den AV-Modus zu verlassen, drük- ken Sie die Taste TV oder P+, P-. Menüsystem in den AV-Modi 48(//(

3%35 Menüs Ton/Bild/Funktionen/Installation Die Optionen dieses Menüs werden im Abschnitt Menü Ton, Bild, Funktion & Installation im Abschnitt Menüsystem erklärt. Beachten Sie: Im YPBPR- Modusi stdas Installations- menü nicht verfügbar. Teletext Diese Information trifft nur zu, wenn Ihr TV mit einem TELETEXT ausgestattet ist) (optional) Teletext ist ein Informationssystem, das Text auf Ih- rem Fernsehbildschirm anzeigt. Mit Hilfe des Teletext- Informationssystems können Sie sich eine Seite an- sehen, die Informationen über ein Thema enthält, das sich in der Inhaltsliste (Index) befindet. Im Textmodus ist keine OSD-Anzeige verfügbar. Im Teletext-Modus ist keine Steuereung von Kontrast, Helligkeit oder Farbton möglich, die Lautstärke kann aber eingestellt werden. Teletext steuern Wählen Sie einen TV-Sender aus, der Teletext über- trägt. Drücken Sie die Teletext-Taste TXT. In der Regel erscheint nun die Indexseite auf Bildschirm. Auswählen einer Textseite Drücken Sie die entsprechende Zifferntasten für die benötigte Teletext-Seitennummer. Die ausgewählte Seitennummer wird in der linken oberen Ecke des Bildschirms angezeigt. Der Teletext- Seitenzähler sucht die ausgewählte Seitennummer und zeigt die betreffende Seite dann auf dem Bild- schirm an. Drücken Sie den P+ Knopf, um den Teletext eine Seite nach vorn zu bewegen. Drücken Sie den -P Knopf, um den Teletext eine Seite zurück zu bewegen. Fastext (optional) (Dies trifft zu, wenn Ihr TV eine FASTEXT Funktion hat) (optional) Ihr CTV unterstützt ein 10 seitiges Teletextsystem. Wenn die Seitenzahl einer der eingespeicherten 10 Seiten eingegeben wird, sucht das System nicht etwa nach der gewünschten Seite, sondern zeigt diese Seite automatisch an. 01-ALM-2011-1243UK-17MB24-(HP LINE OUT)(YPbPr)-50095833.P65 16.11.2006, 15:1314Deutsch - 15 - Drücken Sie den P+ Knopf, um den Teletext eine Seite nach vorn zu bewegen. Drücken Sie den -P Knopf, um den Teletext eine Seite zurück zu bewegen. Fastext Die Themenüberschrift für die Informationen haben eventuell eine bestimmte Farbe. Drücken Sie die betreffenden Tasten (ROT, GRÜN, GELB oder BLAU), um die betreffende Seite schnell aufrufen zu können. Für TOP-Text (optional) Dies trifft zu, wenn Ihr TV ein TOP -Text Funktion hat. (optional) Der TOP-Text-Betriebsmodus wird gemäß der Über- tragung automatisch aktiviert. Wenn TOP-Text übertragen wird, erscheinen farbi- ge Tasten in der Statusleiste. Wird kein TOP-Text übertragen, wird die Statuszeile nicht eingeblendet. Die Themenüberschrift für Informationen kann sich in einem farbigen Kästchen befinden. Im TOP-Modus rufen die Befehle -P oder P+die nächste bzw. vorherige Seite auf. Wird kein TOP-Text übertragen, kann es im Falle von der Eingabe dieser Befehle zu einem Bildumlauf kommen. Dann kann Sei- te 100 z.B. so wirken, als wäre sie eine Zahl über

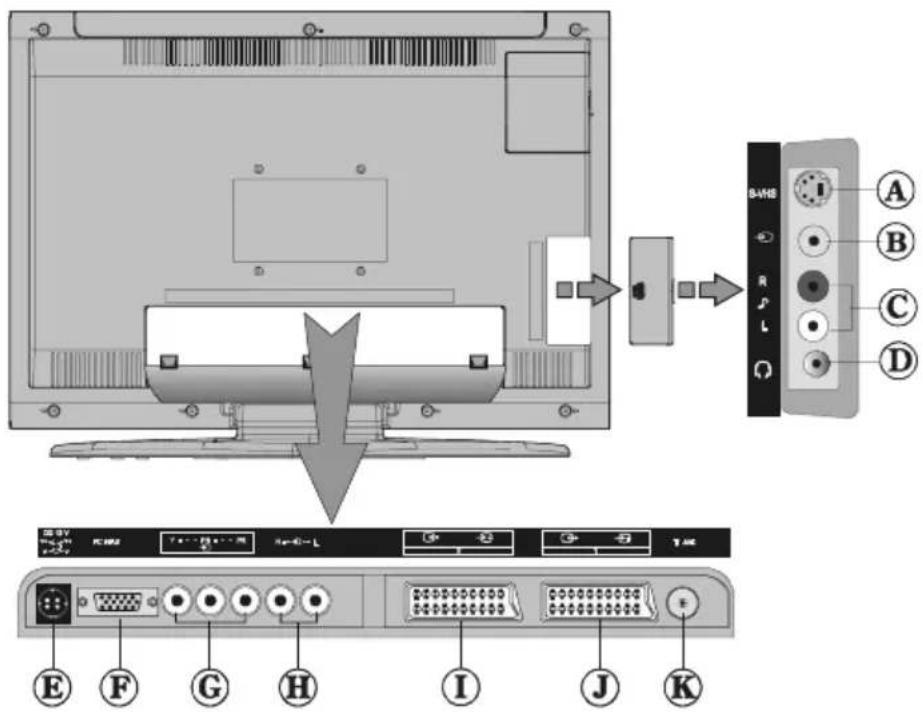

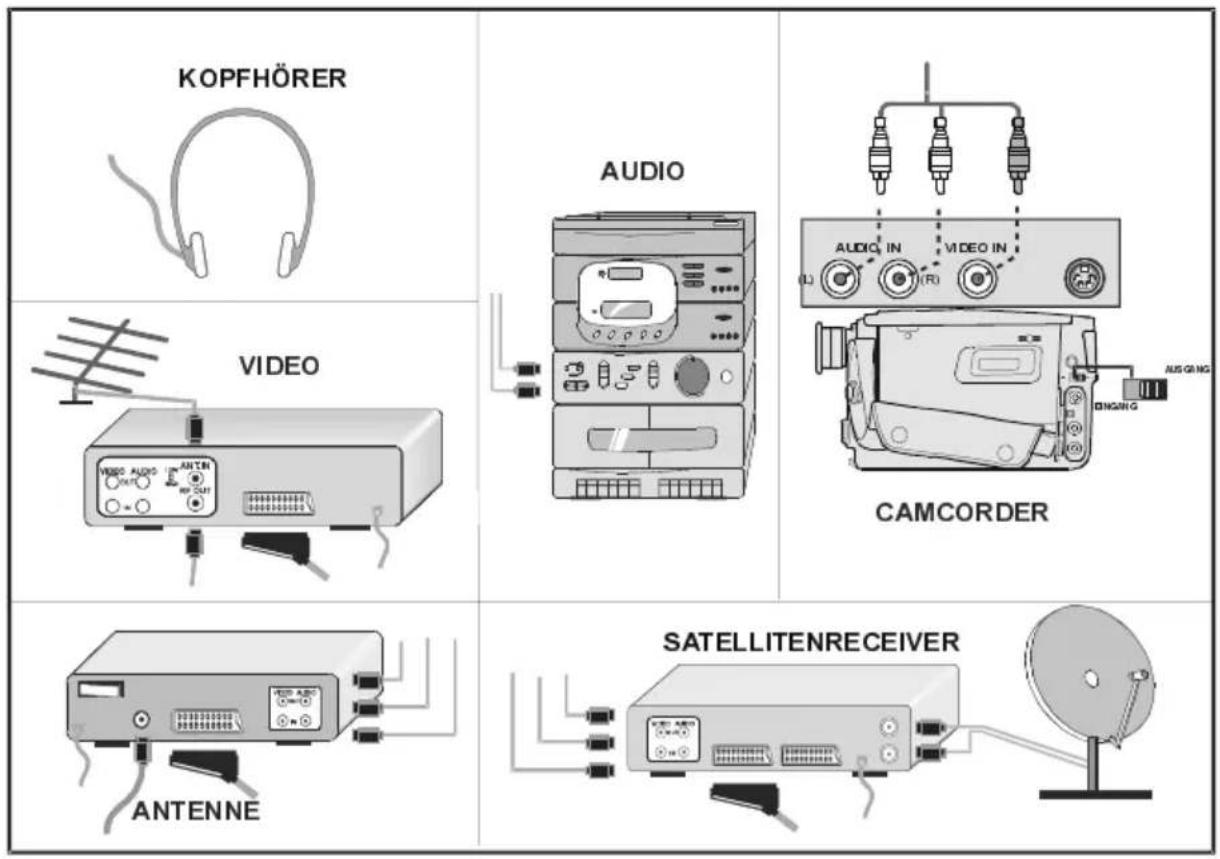

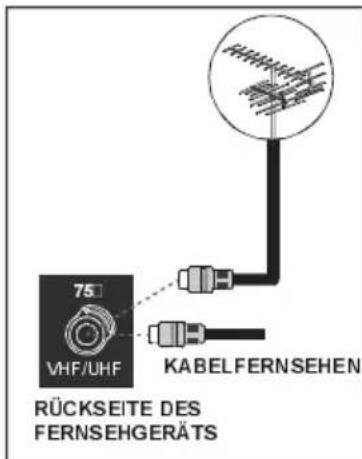

Teletext verlassen Drücken Sie die Taste TV. Der Bildschirm schaltet in den TV-Modus um. Anschließen von Zusatzgeräten Über Scart Das TV-Gerät hat 2 SCART-Anschlüsse. Wenn Sie Zusatzgeräte (z.B. Video, Decoder etc.) mit Scartbuchsen an Ihr TV-Gerät anschließen wollen, verwenden Sie den Scart- Eingang des TV-Geräts. Beachten Sie: Wenn ein externes Gerät über die Scartanschlüsse angeschlossen wird, schaltet das Gerät automatisch in den AV-Modus. Wenn beide Scart-Buchsen zugleich verwendet werden, hat SCART1 Priorität. Über Antenneneingang Wenn das Gerät, das Sie anschließen wollen, keine Scartbuchse hat, sollten Sie es über den Antennen- eingang des TV-Geräts anschließen. Wenn der VCR über den Antenneneingang ange- schlossen ist, sollten Sie Programm 0 dafür nutzen. Decoder Wenn Sie ein Abonnement bei einem Kabelanbieter haben, wird Ihnen ein entsprechender Decoder zur Verfügung gestellt, mit dessen Hilfe die Programme entschlüsselt werden können. Sollten Sie weitere Informationen zu diesem Thema wünschen, wenden Sie sich an Ihren Händler. Anschließen eines Decoders mit Antennenbuchse an Ihr TV-Gerät Schließen Sie das Antennenkabel an. Anschließen eines Decoders ohne Antennenbuchse an Ihr TV-Gerät Schließen Sie den Decoder an die Buchse EXTERNAL des TV-Geräts über ein RCA-Kabel an. Über die SCART/RCA-Buchse des Decoders können Sie eine bessere Auflösung erreichen. TV und Videorecorder Schließen Sie das Antennenkabel an. Um eine bessere Bildqualität zu erreichen, ist es rat- sam, außerdem ein Scartkabel über SCART-Buch- sen anzuschließen. NTSC-Wiedergabe Schließen Sie einen NTSC-Videorecorder an den Scartanschluss des TV-Gerätes an. Drücken Sie dann die Taste AV, um EXT1 oder EXT2 auszuwählen. Kopierfunktion Quellenauswahl für VCR-Aufnahmen. Wählen Sie das Menü Funktionen. Wählen Sie im Menü FUNKTION das Signal aus, wel- ches auf Scart2 kopiert werden soll. Mit den Tasten

können Sie im Punkt KOPIE die entsprechende Option auswählen." Kamera und Camcorder An den AV-Eingang anschließen Schließen Sie Ihre Kamera oder Ihren Camcorder an den AV-Eingang des TV-Geräts an. Schließen Sie Ihr Gerät über die VIDEO-(gelb), AUDIO R-(rot) und AUDIO L- (weiß)- Eingänge an das Fern- sehgerät an. Sie müssen die Buchsen unter Verwen- dung der gleichen Farben an den Eingang anschließen. An den S-VHS-Eingang anschließen Schließen Sie Ihre Kamera oder Ihren Camcorder an den S-VHS-Eingang des TV-Geräts an. Schließen Sie Ihr externes Gerät mit S-VHS-Kabeln an den S-VHS-Eingang und die Audioeingänge der AV-Eingänge am TV-Gerät an. 01-ALM-2011-1243UK-17MB24-(HP LINE OUT)(YPbPr)-50095833.P65 16.11.2006, 15:1315Deutsch - 16 - Anschließen des Decoders an den Videorecorder Einige Videorecorder haben einen speziellen Scartanschluss für Decoder. Schließen Sie ein Scart-Kabel zwischen dem Scartanschluss des Decoders und dem speziellen Scartanschluss Ihres Videorecorders an. Sehen Sie im Handbuch des Videorecorders nach. Anschließen von Kopfhörern Verwenden Sie die Stereo-Kopfhörerbuchse Ihres TV- Gerätes, um einen Kopfhörer anzuschließen. Beachten Sie: Wenn Sie weitere Geräte an das TV- Gerät anschließen wollen, wenden Sie sich bitte an Ihren Händler.) Audio-Lineout Um externe Lautsprecher an Ihr TV-Gerät anzuschlie- ßen, verwenden Sie den Kopfhörerausgang des TV- Geräts. Dazu müssen Sie auch die Einstellung von Line-Out im Tonmenü vornehmen. Tipps Pflege des Bildschirms Reinigen Sie den Bildschirm mit einem leicht feuchten, weichen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, da diese Mittel die Bildschirm- beschichtung angreifen können. Schlechte Bildqualität Haben Sie das richtige Empfangssystem ausgewählt? Ist Ihr Fernsehgerät oder Hausantenne zu nahe an nicht geerdeten Audiogeräten oder Neonlichtern, etc? Berge oder hohe Gebäude können dazu führen, dass Bilder doppelt dargestellt werden oder Geisterbilder entstehen. Manchmal können Sie die Bildqualität ver- bessern, indem Sie die Antenne anders ausrichten. Kann das Bild bzw. der Text kaum erkannt werden? Überprüfen Sie, ob Sie die richtige Frequenz eingege- ben haben. Die Bildqualität kann sich verschlechtern, wenn zwei Zusatzgeräte gleichzeitig an das Fernsehgerät an- geschlossen werden. Schließen Sie in diesem Fall eines der Zusatzgeräte wieder ab. Kein Bild Ist die Antenne richtig angeschlossen? Sind die Stek- ker fest mit der Antennenbuchse verbunden? Ist das Antennenkabel beschädigt? Wurden geeignete Stek- ker verwendet, um die Antenne anzuschließen? Wenn Sie nicht sicher sind, fragen Sie Ihren Händler. Kein Bild bedeutet, dass Ihr TV-Gerät kein Signal emp- fängt. Haben Sie die richtigen Tasten auf der Fernbe- dienung betätigt? Versuchen Sie es noch einmal. Ton Sie hören keinen Ton. Haben Sie den Ton eventuell durch das Betätigen der Taste X abgestellt? Es funktioniert nur ein Lautsprecher . Ist die Balance auf nur eine Seite eingestellt? Siehe Menü Ton. Fernbedienung Das Gerät spricht nicht auf die Fernbedienung an. Möglicherweise sind die Batterien leer. In diesem Fall können Sie das Fernsehgerät immer noch über die Tasten am Gerät bedienen. Anhang A: Antennenanschluss

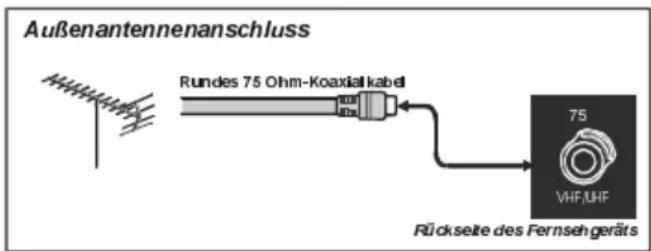

KANALANZEIGE Bildschirmanzeige RF-ANTENNENEINGANG 75 Ohm (nicht geregelt) BETRIEBSSPANNUNG 12V DC AUDIO German+Nicam Stereo AUDIO-AUSGANGSLEISTUNG (W RMS. ) (%10 THD) 2 x 3 LEISTUNGSAUFNAHME (W) 60W

PANEL 4:3 Display, 20 Bildschirmgröße ABMESSUNGEN (mm) 7/+ *HZLFKWNJ

01-ALM-2011-1243UK-17MB24-(HP LINE OUT)(YPbPr)-50095833.P65 16.11.2006, 15:1317Deutsch - 18 - Anhang B: Typische Anzeigemodi PC-Eingang Das Display hat eine maximale Auflösung von 800 x600 mit einem Frequenzbereich von 56-75 Hz.In der folgenden Tabelle werden einige der üblichenVideo Display-Modi dargestellt.

+lQGOHUEHLGHP6LHGDV3URGXNWJHNDXIWKDEHQ 01-ALM-2011-1243UK-17MB24-(HP LINE OUT)(YPbPr)-50095833.P65 16.11.2006, 15:1318Deutsch - 19 - Anschließen von Zusatzgeräten Anschluss externer Geräte $17,1 $8',2,1
