MANUALE UTENTE TL42LC735 TechLine

Caratteristiche pannello 59

Misure di sicurezza 59

Prima di accendere l'apparecchio TV. 62

Collegamento alimentazione 62

Collegamenti alla presa di ingresso dell'antenna 62

Come collegare altri dispositivi 62

Inserimento delle batterie nel ricevitore del telecomando 62

Accensione/spegnimento

dell'apparecchio 62

Per accendere l'apparecchio TV: ....62

Per spagnere l'apparecchio TV: 63

Impostazioni Iniziali 63

APS (Automatic Programming System, Sistema programmazione automatica) iniziale 63

Funzionamento della TV 63

Funzionamento con i tasti
sull'apparecchio TV. 63
Funzionamento con il telecomando...64

Sistema menu 64

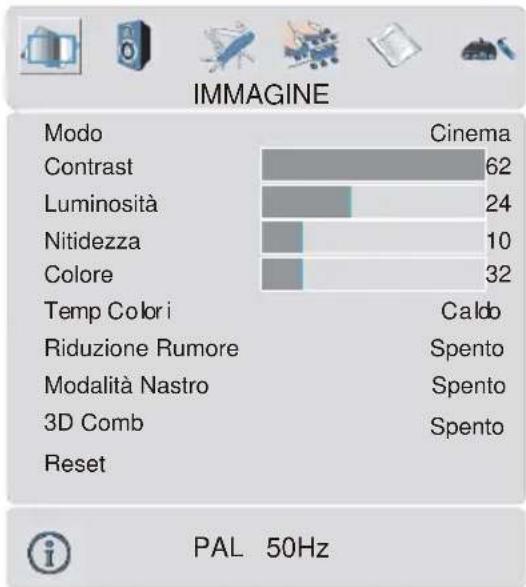

Menu imagine 64

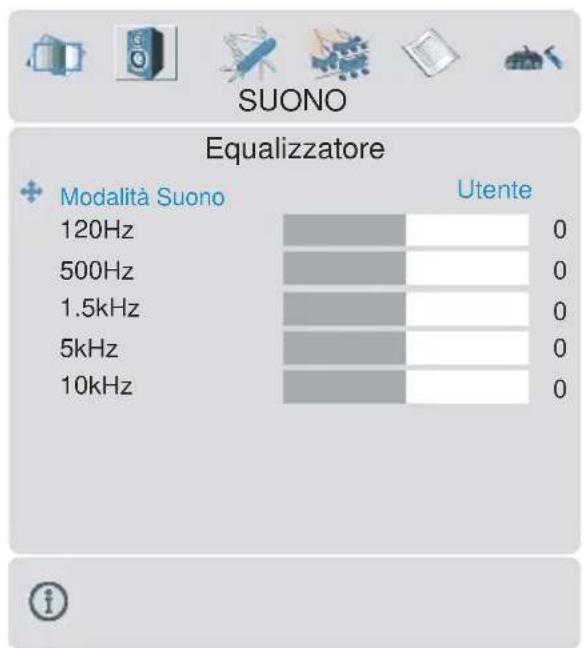

Menu suono 65

Menu funzione 67

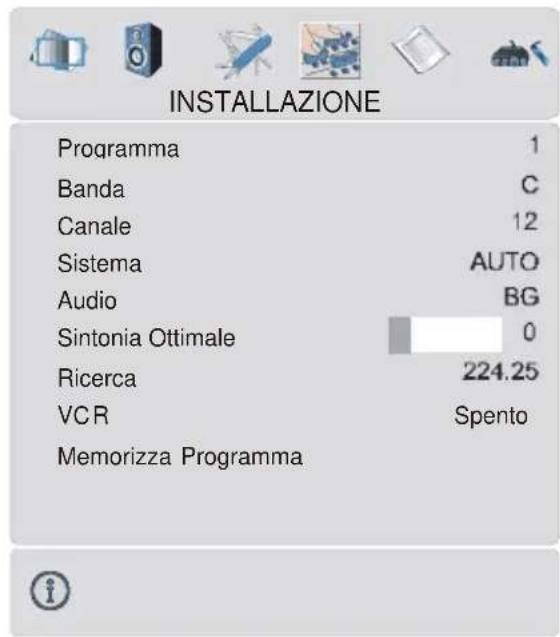

Menu installatione 68

Menuprogramma 69

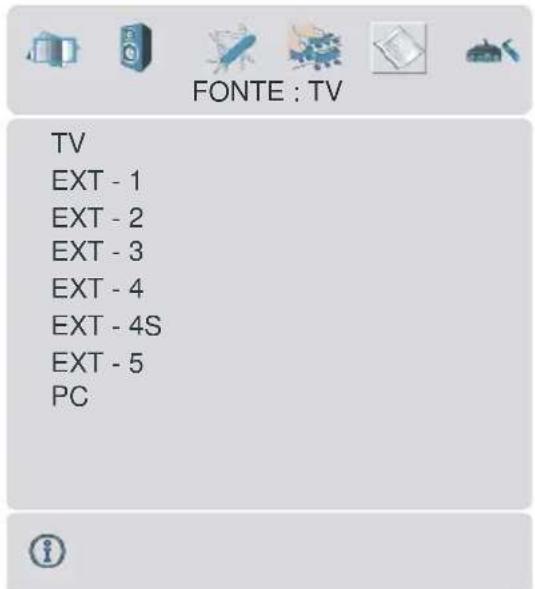

Menufonte 70

Modalità PC 70

Installazione 70

Sistema menu in modalità PC......70

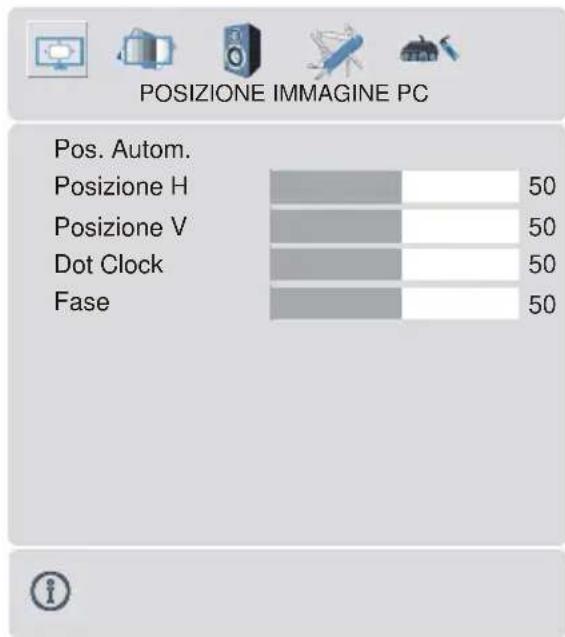

Menu posizione imagine PC. 71

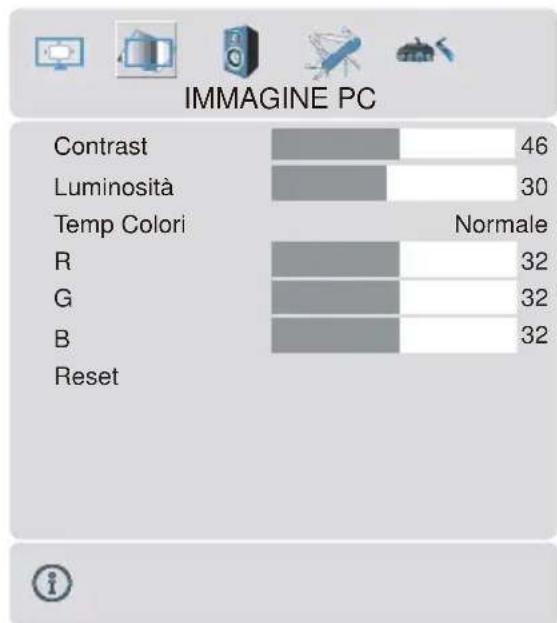

Menu imagine PC 71

Menu suono 72

Menu caratter. 72

Menufonte 72

Suono in modalità PC 72

Altre caratteristiche 72

Stato TV. 72

Indicatore mute 72

Modalità PIP e PAP. 72

ImagineFermo 73

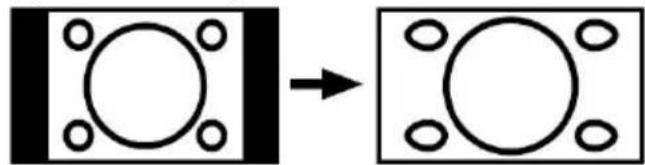

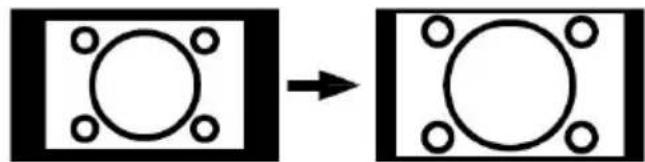

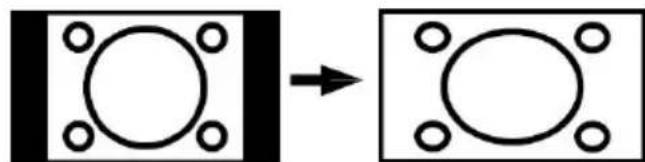

Modalità zoom 73

Televideo 74

Per attivare il televideo 74

Per selezionare una pagina del teilevideo74

Per selezionare la pagina dell'indice .... 74

Per selezionare il teilevideo con un
programma TV. 74

Per selezionare il testo a doppia altezza. 74

Permostrare informazioni "nascoste"... 74

Per femare il cambio pagina automatico75

Per selezionare una pagina sottocodice 75

Per uscire dal televideo. 75

Per visualizzare l'ora 75

Testo velocel. 75

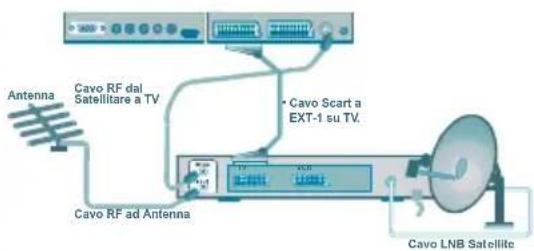

Collegamento di apparecchiature

periferiche 76

Alta Definizione. 76

Via scart. 76

Via ingresso antenna. 76

Decoder. 76

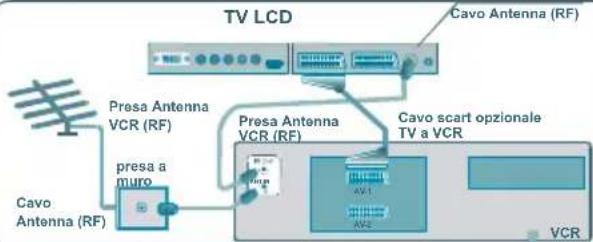

TV e videoregistratore 76

Riproduzione NTSC 76

Funzione copia 76

Ricerca e memorizzazione del segnale di prova del videoregistratore77

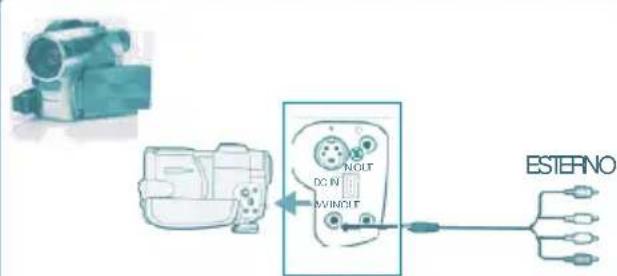

Fotocamera e videocamera 77

Per collegare all'ingresso S-VHS ....77

Collegamento del decoder al videoregistrarore 77

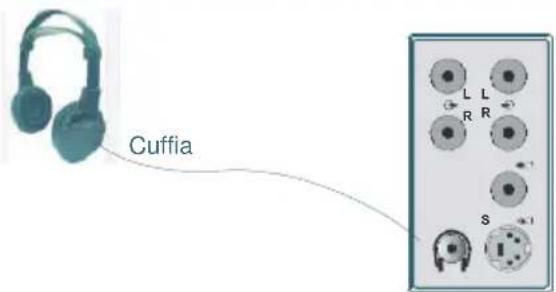

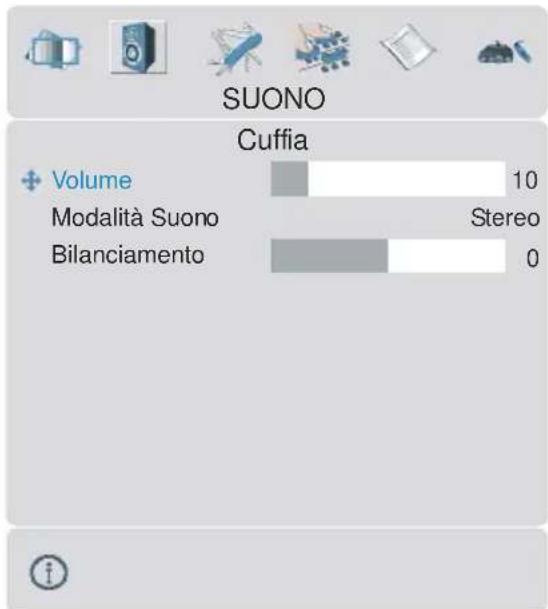

Collegamento cuffie. 77

Collegamento dispositivi esterni 77

Collegamento antenna 78

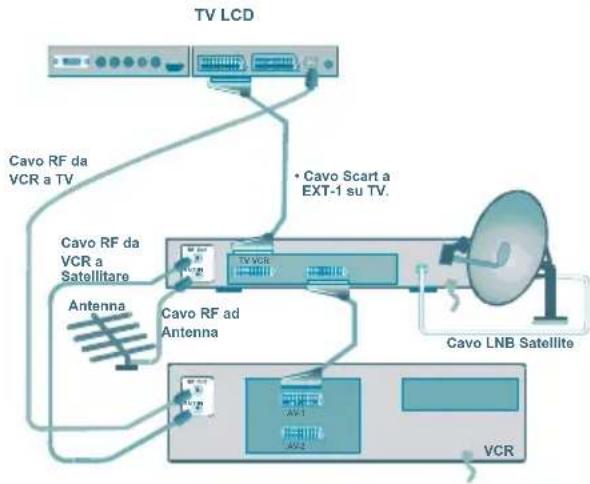

Collegamento di apparecchiature periferiche 78

Modalità displayparticolari input PC ...79

Suggerimenti 80

Specifiche 81

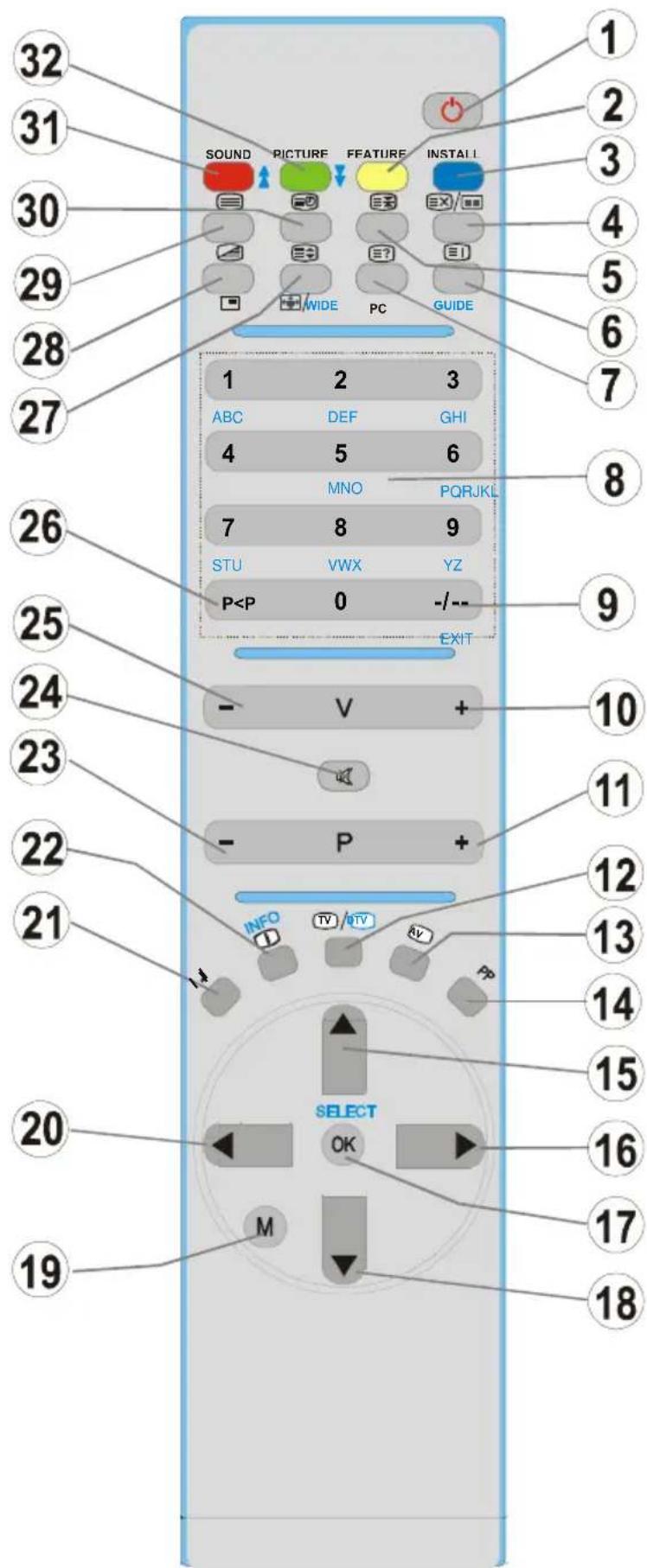

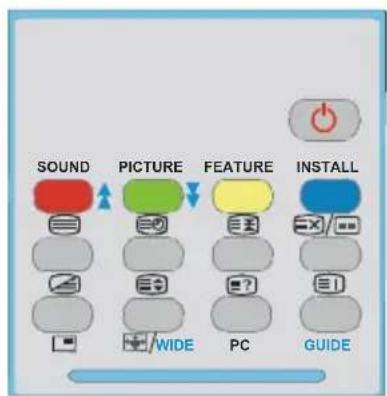

Tastitelecomando

1 = Stand-By
GIALLO / FEATURE = menu caratteristiche.
3 BLU / INSTALL = menu installment.
4 aggiorna / modalità PAP
5 = Mantenere
6 /GUIDE indices page
7 PC=mostra/PC
8 0-9=Programmazione diretta
9-/-/EXIT = Nessuna funzione
10 V + = volume su
11 P + = programma su
12 TV/TV = TV / menu esci
13 AV = Selezione fonte
14 PP = Selezione modalità immagine (Naturale, cinema, dinamica)
15 = cursore su
16 = cursore a destra
17 OK/SELECT = Ok / fermo-immagine
18 = cursore giu
19 M = menu principale
20 = cursore a sinistra
21 I-II = mono/stereo - dual A-B
22 i/ INFO = Info
23 - P = programma giu
24 muto
25 - V = volume giu
26P<P=programma precedente
27 WIDE/WIPOANORAMICO/allarga
28 / = modalità PIP / mix
29 = televideo
30 = ora / sottomagina
31 ROSSO / SOUND= menu suono
32 VERDE / PICTURE = menu imagine

TV ALLCD

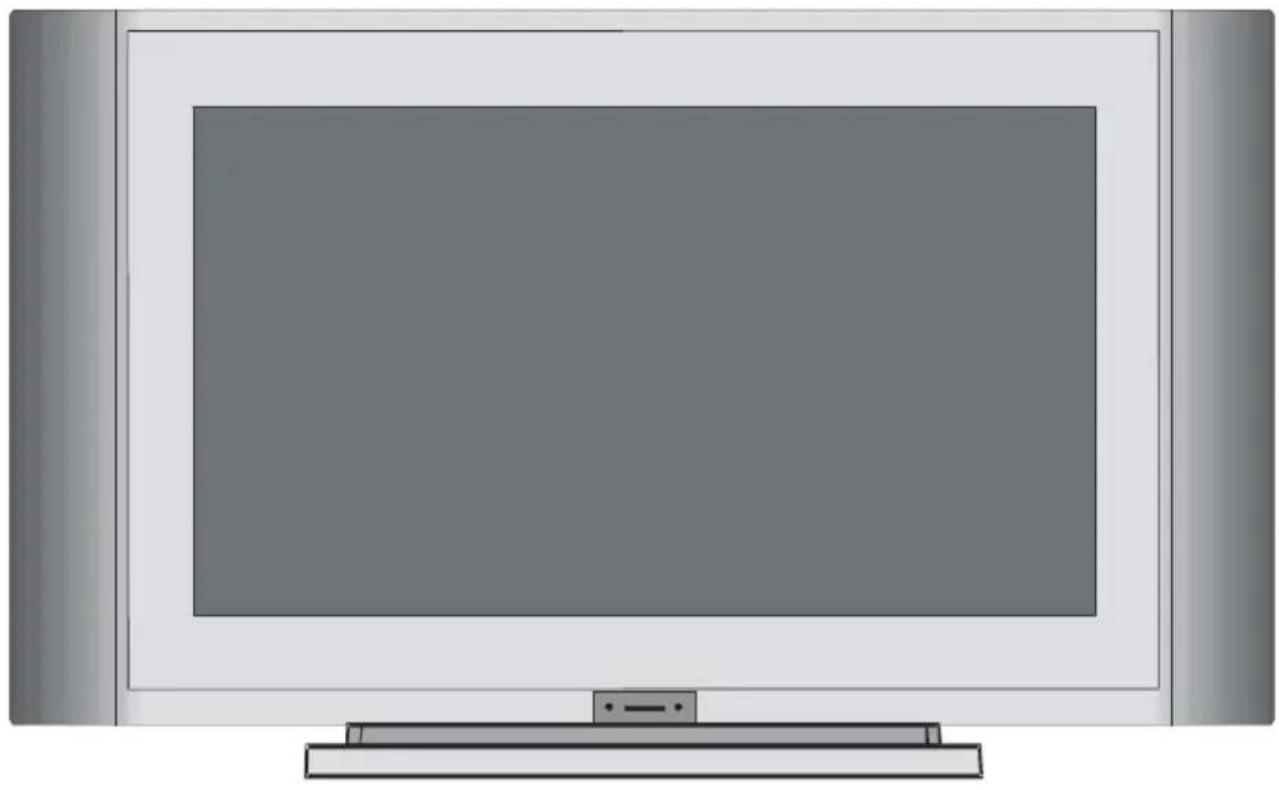

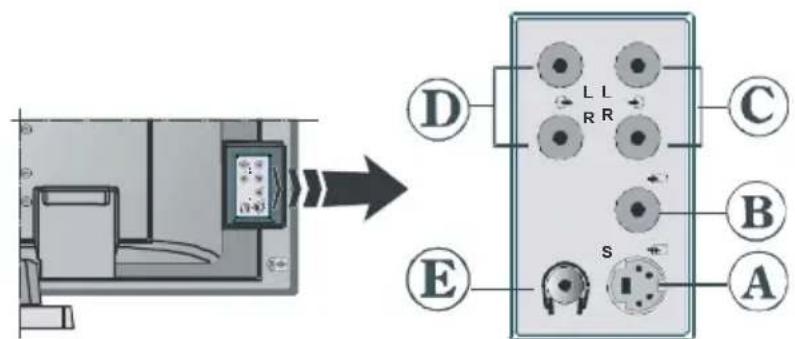

VISUALIZZAZIONEANTERIORE

A Entrata S-VHS EXT-4S
B Ingrasso Video EXT-4 C Entrate Audio
Uscita linea audio
Cuffie
F Entrata cavo di alimentazione
G Interruttore On/Off (accensione/spegnimento)
ENTRATA Audio PC
Antenna
Scart 2 (EXT-2)
Scart 1 (EXT-1)
Entrata HDMI (EXT-5)
M Entrate Componenti Audio
E ntrate Componente AudioEXT-3

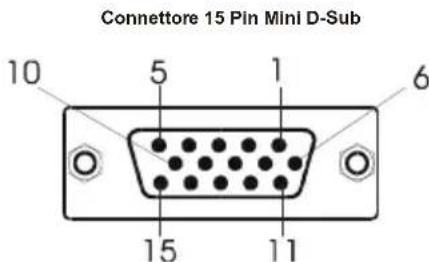

Entrata VGA

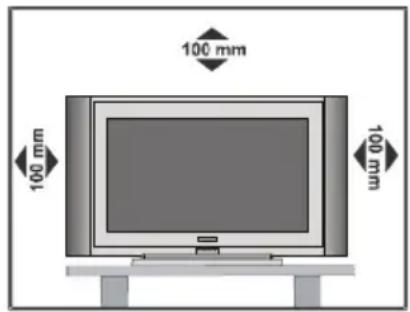

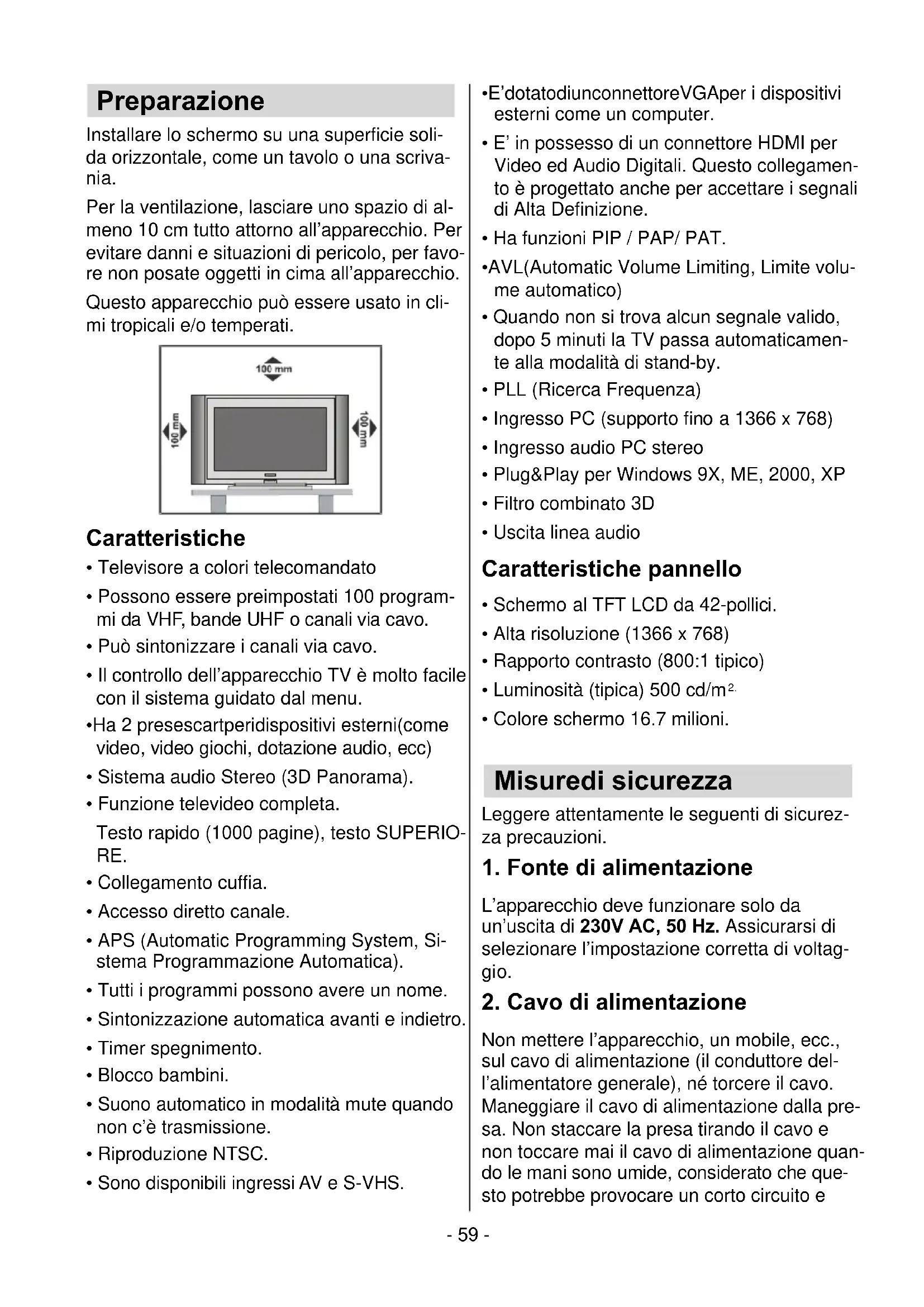

Preparazione

Installare lo schermo su una superficie solida orizzontale, come un ravolo o una scrivania.

Per la ventilazione, lasciare uno spazio di almeno 10 cm tutto attorno all'apparecchio. Per evitare danni e situazioni di pericolo, per favore non posate oggetti in cima all'apparecchio.

Questo appearecchio più essere usato in climi tropicali e/o temperati.

Caratteristiche

• Televisore a colori telecommando
• Possono essere preimpostati 100 programmi da VHF, bande UHF o canali via cavo.
• Può sintonizzare i canali via cavo.
• Il controlledo dell'apparecchio TV è molto facile con ilsystema guidato dal menu.
• Ha 2 presescartperidispositivi esterni(come video, video giochi, dotazione audio, ecc)
• Sistema audio Stereo (3D Panorama).
• Funzione televideo completa.

Testo rapido (1000 page), testo SUPERIORE.

• Collegamento cuffia.
• Accesso diretto canale.
• APS (Automatic Programming System, Sistema Programmazione Automatica).
• Tutti i programmi possono avere un nome.
• Sintonizzazione automatica avanti e indietro.
• Timer spegnimento.
• Blocco bambini.
• Suono automatico in modalità mute quando non c'è trasmissione.
  Riproduzione NTSC.
• Sono disponibili ingressi AV e S-VHS.

-E'dotatodiunconnettoreVGAper i dispositivi esterni come un computer.
- E' in possesso di un connettore HDMI per Video ed Audio Digitali. Questo collegamento è progettatoanche per accettare i segnali di Alta Definizione.
- Ha funzioni PIP / PAP/ PAT.
- AVL(Automatic Volume Limiting, Limite volume automatico)
- Quando non si trova alcun segnale valido, dopo 5 minuti la TV passa automaticamente alla modalità di stand-by.
- PLL (Ricerca Frenquenza)
- Ingresso PC (supporto fino a 1366 x 768)
- Ingresso audio PC stereo
- Plug&Play per Windows 9X, ME, 2000, XP
- Filtrocombinato 3D
- Uscita linea audio

Caratteristica pannello

• Schemo al TFT LCD da 42-pollici.
• Alta risoluzione (1366 x 768)
  Rapporto contrasto (800:1 tipico)
  Luminosità (tipica) 500 cd/m²
• Colore schermo 16.7 million.

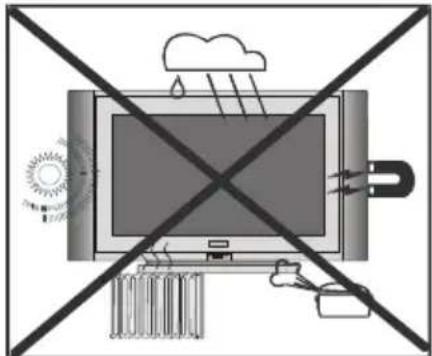

Misuredi sicurezza

Leggere attentamente le seguenti di sicurezza precauzioni.

1. Fonte di alimentazione

L'apparecchio deve funzionare solo da un'uscita di 230V AC, 50Hz . Assicurarsi di selezionare l'impostazione corretta di voltaggio.

2. Cavo di alimentazione

Non mettere l'apparecchio, un mobile, ecc., sul cavo di alimentazione (il conduttore dell'alimentatore generale), né torcere il cavo. Maneggiare il cavo di alimentazione alla presa. Non staccare la presa tirando il cavo e non toccare mai il cavo di alimentazione quando le mani sono umide, considerato che quosto potrebbe provocare un corto circuito e

shock elettrico. Non fare mai un nodo nel cavone legarlo con altri cavi. I cavi di alimentazione devono essere intradati in modo tale da non essere calpestati.

Un cavo di alimentazione danneggiato cui causare incendio o provocare uno shock elettrico. Quando è danneggiato e ha bisogno di esserecksambiato, quello deve essere fatto solo da parte di personale qualificato.

3. Umidità e acqua

Non usare quello dispositivo in luoghi umidi e bagnati (evitare la stanza da bagno, il lavello nella cucina, elevicinanzedellalavatrice). Non esporre quello dispositivo alla pioggia o allacqua, perché ciò può essere pericoloso e non posare oggetti pieni di liquido, come vasi difiori, su diesso. Evitare spruzzie gocced'acqua

Nel caso un oggetto solido o liquido dovesse cadere nell'alloggiamento, staccare il dispositivo e farlo controllare dal personale qualificato prima di farlo funzionare ulteriormente.

4. Pulizia

Prima di pulire, staccare l'apparecchio alla presa. Non usare detergenti liquidi o aerosol. Usare un panno morbido e asciutto.

5. Ventilazione

Le fessure e le aperture sulla copertura posteriore sono destinate alla ventilazione e ad assicurare un funzionamento affidavitable. Per evitare il surriscaldamento, queste aperture non devono essere bloccate o coperte in alcun modo.

6.Calore e fiamme

Il ricevitore non deve essere collocato accanto a fiamme vivo o fonti di calore intenso, come un riscaldatore elettrico. Assicurarsi che nessuna fonte di fiamme vivo, come candele acquese, sua posta sull'apparecchio.

7. Fulmini

In caso di temporali e fulmini o quando si va in vacanza, scollegare il cavo di alimentazione那一 nella presa di corrente a parete.

8. Pezzi di ricambio

Quando sono richiesti dei pezzi di ricambio, assicurarsi che il technician del servizio abbia usato i pezzi di ricambio che sono specificati dal produttore o abbiano le stesse specificazioni dell'originale. Le sostituzioni non autorizzate possono causare incendi, shock elettrico, o altri rischi.

9. Assistenza

Per l'assistenza, rivolgersi a personale specializzato. Non togliere da soli il coperchio perché questo può essere come consiguenza shock elettrico.

ATTENZIONE: quando il dispositivo non è in funzione per lungo tempo, staccare la corrente.

Istruzioni per lo smaltimento dei rifiuti:

• La confezione e i materiali di imballaggio sono riciclabili e dovrebbero essere riciclati per primi. I materiali di imballaggio, come la pellicola di rivestimento, devono essere tenuti fuori alla portata dei bambini.
• Le batterie, comprese quale senza metalli pesanti, non dovrebbero essere collocate con i rifiuti domestici. Smaltire le batterie usate in modo rispetto dell'ambiente. Cercare le normative che si applicano alla propria zona.
• La lampadina fluorescente a catodo freddo contiene una piccola quantità di mercurio; seguire le ordinanze e i regolamenti locali per lo smaltimento.
• La spina di alimentazione si usa per scollegare la TV alla rete elettrica e quando deve rimanere pronta all'uso.

Avvertenza: Per prevenir danni fisici, quello dispositivo deve essere saldamente fissato al pavimento/parete secondo le istruzioni di installment.

Avvertenzeperilfunzionamentodell'apparec

• Evitare la frequente riproduzione della stessa immagine. Dopo che è stato riproduotto per lungo tempo un contento statico si raccomanda di visualizzare un'immagine in movimento per almeno il doppio di tempo rispetto alla riproduzione precedente.

• Evitare la frequente riproduzione del formato 4:3 sullo schermo. Dopo che è stata riproduzione per lungo tempo un'immagine in formato 4:3 si raccomanda di visualizzare un'immagine a tutto schermo per almeno il doppio di tempo rispetto alla riproduzione precedente.

• Il contentuto del Teletext elesovraimpressioni OSD non dovrebbero essere riprodotti per lungo tempo.
  Non lasciare ininterrottamente l'immagine regolata sulla modalità di fermo immagine o di pausa (ad es. con illettore DVD).

• La riproduzione di trailer non dovrebbe essere effettuata per lunghi lassi di tempo.

Ibpanello a cristalli liquidi (LCD) è un prodotto di elevata technologia composto da circa un milione di pixel, in grado di riproduire i più piccoli dettagli d'immagine. Occasionallymente possono apparire sullo schermo alcuni pixel non attivi sotto forma di un minuscolo puntino fisso di colore blu, verde o rosso, tuttavia ciò non pregiudica il buon funzionamento del prodotto."

"NON LASCIARE ILTELEVISORE IN STANDBY OACCESOQUANDO NON SI EINCASA"

Assicurarsi che"This sa correttamente collegato a terra.

Collegare il terminale di messa a terra della TV al terminale di messa a terra presente nella presa di alimentazione usingo il cavo di alimentazione in dotazione. Se la spina in dotazione non si adatta alla presa, consultare un elettricista per sostuire la presa obsoleta.

Fissare bene il cavo di messa a terra.

AVVERTENZAPERILRICICLO

I materiali per l'imballaggio di quello appearecchio sono riciclabili e posso non venire riutilizzati. Si prega di smaltire tutto il materiale nel rispetto delle norme ambientali regionali.

Nello smaltimento dell'apparecchio si prega di prestare attenzione alle relative disposizioni locali. Le batterie non devono mai essere gettate via o bruciate, quando i prodotti sinterizzati devono sempre essere smaltiti nell'osservanza delle direttive regionali in materia di rifiuti chimici.

Primadiaccendere l'apparecchioTV

Collegamento alimentazione

IMPORTANT: l'apparecchio TV è progettato per funzionare a 230V AC, 50 Hz.

• Dopo aver molto l'imballaggio, fare in modo che l'apparecchio TV raggiunga la temperature ambiente prima di collegarlo all'alimentazione principale.

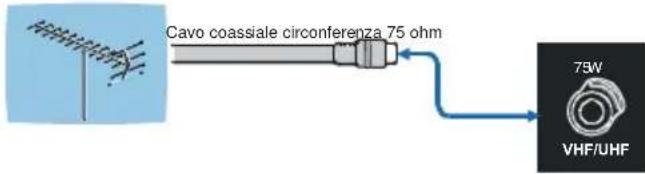

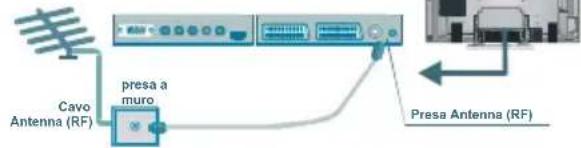

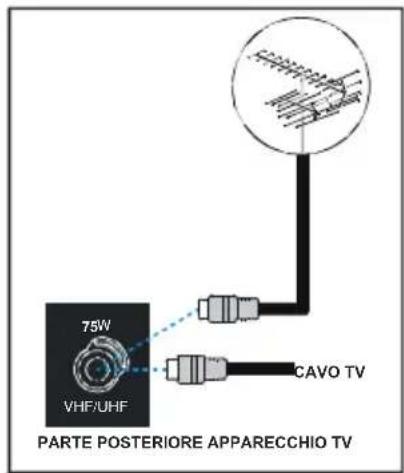

Collegamenti alla presa di ingresso dell'antenna

• Collegare l'antenna o la spina del cavo TV alla presa di ingresso dell'antenna situata nella parte posteriore dell'apparecchio TV e collegare la spina del cavo che derives alla presa dell'apparecchio TV situata sui dispositivi (VCR, DVB-T ecc.)anche a questa presa.

Come collegare altri dispositivi

IMPORTANTE:spegnerel'apparecchioTV prima di collegare qualsiasi dispositivo esterno.

Le prese per i collegamenti esterni sono sul lato posteriore dell'apparecchio TV. Per collegare altri dispositivi via scart, fare riferimento ai manuali dei relativi dispositivi.

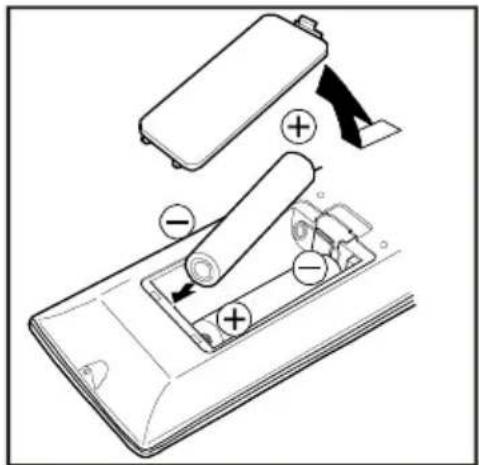

Inserimento delle batterie nel ricevitore del telecomando

• Togliere il coperchio della batteria situato sulla parte posteriore del ricevitore, tirando delicatamente verso il basso alla parte indicata.

• Inserire due batterie AAA/R03 o dello stesso tipo. Mettere le batterie nella giusta direzione.
  Rimettere aosto il coperchio della batteria.

NOTA: togliere le batterie dal ricevitore del telecomando quandoesso resta inutilizzato per lungo tempo. In caso contrario, si cui danneggiare a causa di fuoriuscita delle batterie.

Accensione/spegnimento dell'apparecchio

Per accendere l'apparecchio TV:

L'apparecchio TV si accenderà in due fasi:

1- Connette il cavo di alimentazione al sisma. Premere il pulsante power on/off " 0 situato vicino alla presa di corrente. Poi, l'apparecchio TV passa da solo in modalità standby e il LED davanti alla TV diventa ROSSO.
2- Peraccendere laTVdalla modalità di stand-by è possibile:

Premere un tasto numerico sul telecomando in modo da selezionare un numero di programma,

oppure,

premere il tasto O^ , "P/CH" o P/CH- sulla parte superiore della TV o premere il tasto O^ , "P" o P + ^ 一 sul telecomando, in modo che sia selezionata l'ultima modalità su cui I'apparecchio è stato spento.

Con l'uno o l'altro metodo la TV si accendera e il LED diventa BLU.

Per spagnere l'apparecchio TV:

• Premere il tasto " (stand-by)" sul telegomando, in modo che l'apparecchio TV passi alla modalità stand-by e il LEDdiventi ROSSO.

Per spegnere completamente l'apparecchio TV, premere l'interruttore On/Off ①, oppure,

staccare il cavo di alimentazione alla presa principale.

Impostazionilniziali

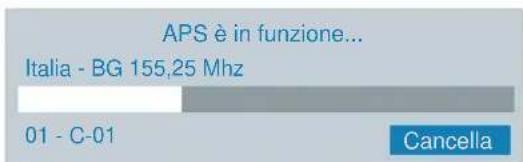

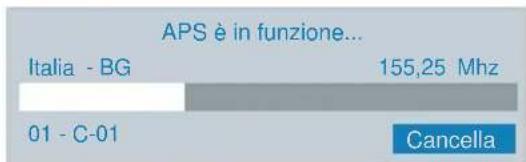

APS(Automatic Programming System, Sistema programmazione automatica) iniziale

Il menu che segue sare visualizzato sullo schermo quando si accende l'apparecchio TV per la prima volta. APS, perché e selezione tutti i canali e li memorizza automaticamente nel-l'apparecchio TV, a seconda della trasmissione dei sistemi di programma della zona.

PROGRAMM.AUTOM.

Lingua

Paese

Italiano

Italia

CONTROLLARE CAVO ANTENNA PROGRAMMAZIONE AUTOMATICA

OK

Cancella

Innanzitutto scegliere la lingua e il paese utilizzato i tasti / e / . Questo avviare il processodisezione inAPS.PeravviareAPS, premere il tasting ROSSO o "OK".

Dopo la finalizzazione di APS, la tabella programmi comparirà sullo schermo. Nella tabella programmi, si vedranno i numeri ed i nomi dei programmi assegnatiagli stessi.

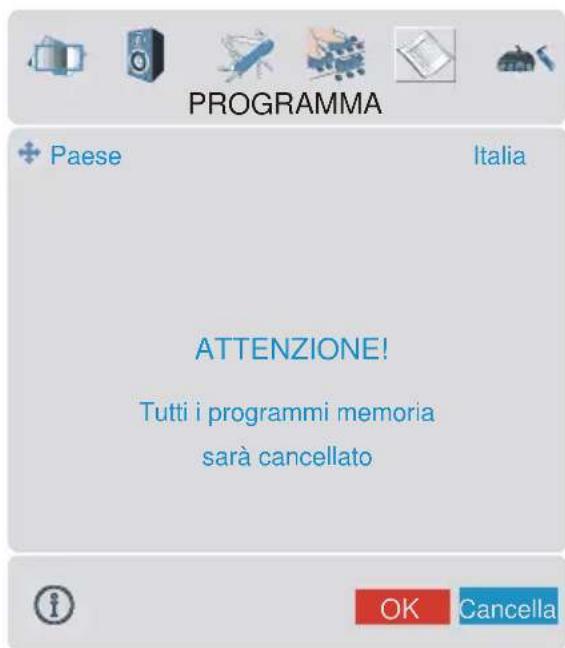

Se non si accettano le posizioni e / o i nomi di programma dei programmi, è possibile cambari nel menu programmà. (Vedere pagina 69)

FunzionamentodellaTV

E' possible far funzionare l'apparecchio TV using sa i telecomando che i tasti sull'apparecchio.

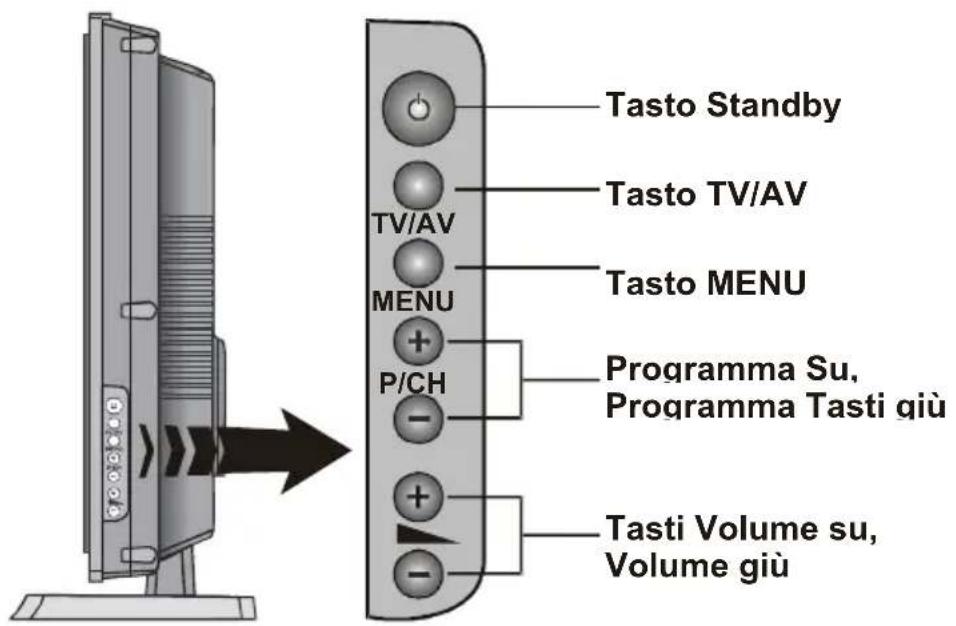

Funzionamento con i tasti sull'apparecchio TV

L'impostazione del volume e la selezione del programma possono essere fatte usando i tasti sul pannello di controllo nella parte superiore dell'apparecchio TV.

Impostazione volume

Premere il tasto "per abbassare il volume o quello "+" per alzarlo, in modo che una Scala di livello del volume (slider) sare visualizzata nella parte inferiore dello schermo.

Selezione programma

Premere il tasto "+"P/CH" per selezionare il programma successivo o il tasto "P/CH-" per selezionare il programma precedente.

Per accedere al menu

Premere il tasto "MENU" sul pannello di controllo sulla destra dell'apparecchio TV per accedere al menu.

I tasti ^ 一 + P / C H ^ 一 / ^ 一 P C H - ^ 一 e ^ 一 / ^ 一 + ^ 一 sull'apparecchio TV sono usati come tasti di navigazione nel menu.

Modalità AV

Premere il tasto "AV" sul pannello di controllo sulla destra dell'apparecchio TV per far passare la TV alle modalità EXT.

Funzionamento con il telecomando

Il telecomando dell'apparecchio TV è progettato per controllare tutte le funzioni dell'apparecchio TV. Le funzioni saranno descritte seguendo ilsystema menu dell'apparecchio TV. Le funzioni delsystema menu sono descritte nella sezioneSYSTEMA menu.

Impostazione volume

Premere il tasto "V +" per augmentare il volume. Premere il tasto "-V" per abbassare il volume. Unascala di livello del volume(spider) sare visualizzata nella parte inferiore dello schermo.

Sezione programma

(Programma precedente o successivo)

• Premere il tasting " - P" per selezionare il programma precedente.
• Premere il tastingo “P +” per selezionare il programma successivo.

Selezione programma (accesso diretto):

Premere i tasti numerici sul telecomando per selezionare i programmi tra 0 e 9. L'apparecchio TV passera al programma selezionato dopo un breve ritardo.

• Per un numero di programma a due cifre, inserire entro 2 secondi il secondo numero dopo aver premuto il primo numero.

Sistemamenu

L'apparecchio TV è stato progettato con un sistema menu per garantire una gestione facile di un sistema multifunzionale.

Premere il tasto "M" per entrare nel menu. Premere il tasto / per selezionare un titolo di menu e poi il tasto / per selezionare una voce del menu e il tasto / o "OK" per entrare nella voce del menu.

L'accesso diretto ad alcuni menu è possible usando i tasti colorati sul telecomando:

Tastorosso

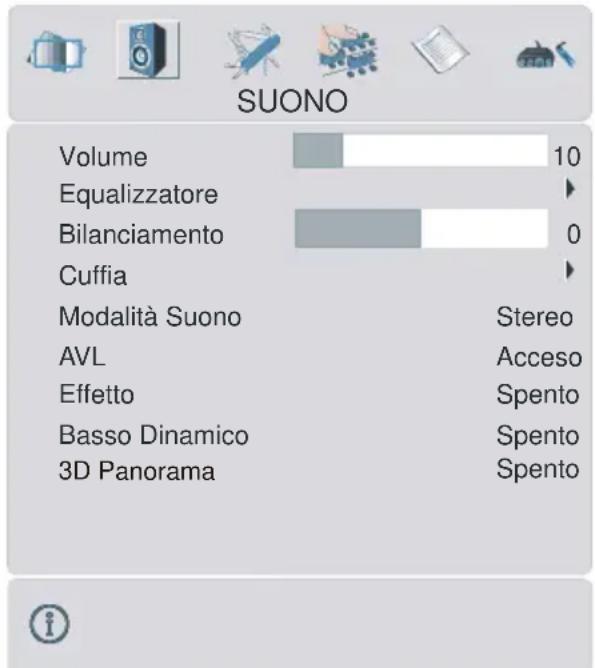

Menu suono

Tasto verde

Menu imagine

Tastogiallo

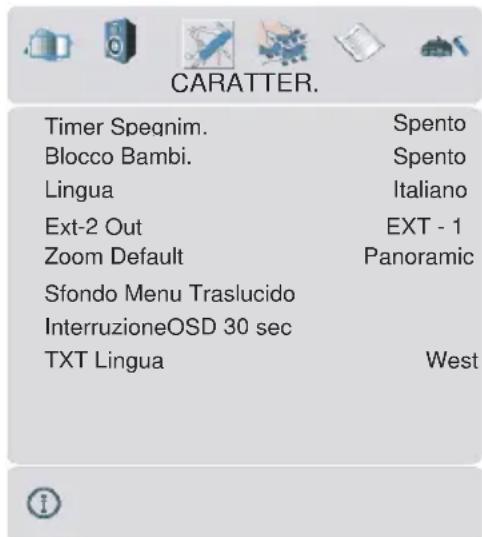

Menu funzione

Tastoblu

Menu installment

• Premere il tasting "M" o TV per tornare al menu precedente.

Menu imagine

Premendo il tasto / selezionare la prima icona. Il menu immagine compare sullo schermo.

Modalità

Premendo il tasting / , selezionare Modo. Premere il tasting / per scegliere una di queste opzioni. Naturale, Cinema e Dynamic. La modalità immagine cui è sereanche anccheambiata direttamente premendo il tasting "PP" sul telecomando.

Contrasto

Premendo il tasting / , selezionare. Contrast. Premere il tasting per augmentare il contrasto. Premere il tasting per diminuire il contrasto. Il livello di contrasto può essere regolato tra 0 e 63.

Luminosità

Premendo il tasting / , selezionare Luminosità. Premere il tasting per augmentare la luminosità. Premere il tasting per diminuire la luminosità. Il livello di luminosità può essere regolato tra 0 e 63.

Nitidezza

Premendo il tasting / , selezionareNitidezza. Premere il tasting per augmentare la nitidezza. Premere il tasting per diminuire la nitidezza. Il livello di nitidezza può essere regolato tra 0 e 31.

Colore

Premendo il tasting / , selezionare Colore. Premere il tasting per augmentare il colore. Premere il tasting per diminuire il colore Il livello di colore cui ossere regolato tra 0 e 99.

Colore-tinta

Questa voce è visualizzata nel menu immagine quando I'apparecchio TV riceve un segnale NTSC. Premendo il tasto / , selezione-are Colore-tinta. Premere il tasto per augmentare il livello di tinta. Premere il tasto per diminuire il livello di tinta. Il livello di colore-tinta può essere regolato tra -31 e 31.

Temp colori

Premendo il tasting / , selezionare Temp colori. Premere il tasting/ per scegliere una di queste opzioni. Freddo, Normale e Caldo.

Riduzione Rumore

Questa voce viene usata per ridurre il rumore dell'immagine e per migliorare la qualita dell'imagine in segnali deboli.

Premendo il tasting / , selezionare Riduzione Rumore. Premere il tasting / per impostare il livelodi riduzione rumore a Spento, Basso, Medio o Alto.

Modalità Nastro

I nastri sono registrati in un numero diverso di inquadrature per secondo rispetto ai normali programmi tevisivi.

Premendo il tasting /▼, selezionare Modalità Nastro. Premere il tasting /▼ per impostare但这a funzione a accesso o spento. Attivare但这a funzione quando si guardano i film per vedere chiaramente le scene di movimento velociti.

3D Comb

3D Comb è usato per migliorare le transizioni di colori e la qualità di colore delle immagini. Premendo il tasting / , selezionare 3D Comb. Premere il tasting / per impostare但这a funzione su On o Off.

Reset

Premendo il tasto / , selezionare Reset. Premere il tasto / o "OK" per riportare le modalità dell'imagine alle impostazioni predefinite in fabbrica.

Menu suono

Premendo il tasting /▼, selezionare la seconda icona. Il menu suono compare sullo schermo.

Volume

Premendo il tasto / , selezionare Volume. Premere il tasto per augmentare il livello del volume. Premere il tasto per diminuire il livello del volume. Il livello di volume cui esso sere regolato tra 0 e 63.

Equalizzatore

Premendo il tasting /▼, selezionare Equalizer.. Premere il tasting / ▶ o “OK” per entrare nel menu equalizzatore.

Nelmenuequalizzatorela modalità suono può esserecambiatauUente, Pop, Rock, Jazz Piatto e Classico premendo il tasto / .Le impostazioni del menu equalizzatore posso-no essere cambiate solo quando la modalità suono è Utente. Selezionare la frequenza desiderata con il tasto / e aumento o diminuire l'intensità di frequenza, premendo il tasto

Premere il tasting "M" per tornare al menu precedente.

Bilanciamento

Premendo il tasto /▼, selezionare Bilanciamento. Premere il tasto per aumentare il bilanciamento a destra. Premere il tasto per aumentare il bilanciamento a sinistra. Il livello di bilanciamento cui sono regolato tra -31 e 31.

Cuffia

Premendo il tasting /, selezionareCuffia. Premere il tasting / o "OK" per entrare nel menu volume

Volume

Premendo il tasting / , selezionare Volume. Premere il tasting per sollevare il livello di volume hp. Premere il tasting per abbassare il livello di volume hp. Il livello di volume della cuffia può essere regolato tra 0 e 63.

Modalità Suono

Premendo il tasto / , selezionareModalità Suono. Premere il tasto / perambiare la modalità suono.

La modalità suono è usata per identificare la modalità suono della cuffia e può essere impostata a mono, stereo, dual a o dual b a seconda della trasmissione.

Bilanciamento

Premendo il tasto /▼, selezionare Bilanciamento. Premere il tasto per aumentare il bilanciamento a destra. Premere il tasto per ridurre il bilanciamento a sinistra Il livello di bilanciamento cui sono essere regolato tra -31 e 31.

Premere il tasting "M" per somare al menu precedente.

Modalità Suono

Premendo il tasto / , selezionareModalità Suono. Premere il tasto / perambiare la modalità.

E' possibile selezionare la modalità mono, stereo, dual A o dual B solo se il canale selezionato supporta quella modalità.

Nel caso di trasmissioni bilingue (Dual Sound), è possibile selezionare la lingua originale o doppiata using l'opzione modalità.

AVL

La funzione Automatic Volume Limiting, Limite Volume Automatico (AVL) regola il suono per ottenerile livello di produzione fissa tra i programmi che hanno diversi livelli di suono.

La pressione del tasto / > attiva o disattiva esta funzione.

Effetto

E' possibile usare questa funzione per attivare o disattivare l'effetto suono. Se l'audio corrente è mono e l'effetto suono è attivato, alla il suono sare udito come se fosse stereo. Se l'audio corrente è stereo, l'attivazione di quello effetto produrra un effetto più spaziale.

La pressione del tasto / > attiva o disattiva.
questa funzione.

Basso Dinamico

Basso dinamico è usato per augmentare l'effetto bassi dell'apparecchio TV.

Premendo il tasting / , selezionare Basso Dinamico. Premendo il tasting / impostare basso dinamico a Basso, Alto o Spento. Non è consigliabile selezionare alto se si ascolta a livelli di volume alte.

3D Panorama

Questa funzione crea un audio tridimensionale usando i due altoparlanti della TV. Non c'è bisogno di alcun centro aggiuntivo né di altoparlanti surround. Per udire meglio l'effetto 3D Panorama bisogna essere vicini all'apparecchio (circa 3 metri) e di fronte adesso. Se la funzione 3D Panorama è impostata su on, equalizzatore, AVL è effetto si disattiva e non è possibile accedervi.

Menu funzione

Premendo il tasting «/», selezionare la terza icona. Il menu funzione compare sullo schermo.

Timer spegnimento

Premendo il tasto / , selezionare Timer spegnim. Il timer più essere programmato tra spento e 2 ore in intervalli di 10 minuti premendo il tasto / . Se il timer spegnimento è attivato, alla fine dell'ora selezionata l'apparecchio TV passa automaticamente alla modalità di stand-by.

Blocco Bambini

E' possibile usare quello comando per evitare che i bambini accendano l'apparecchio TV o cambino i programmi o le regolazioni ecc. alla il telecomando.

Il lavoro blocco bambini più essere impostato con il tasto / sua su On che su Off. Quando è selezionato Spento, non ci sare nessuna differenza nelfunzionamento dell'apparecchio TV. Quando è selezionato Acceso, l'apparecchio TV più solo essere controllato manualmente dal telecommando. In quello caso i tasti del pannello di controllo, tranne il tasto Acceso/Spento, nella parte posteriore della TV non funzioneranno. Se viene premuto uno di quosti tasti, sullo schermo comparirà "Child Lock On (blocco bambini attivo).

Lingua

Premendo il tasto / , selezionare Lingua. Premendo il tasto / , è possibile selezionare la lingua.

Ext-2 Out

Premendo il tasting / selezionare Ext-2 Out. E' possibile impostare Ext-2 Out to TV, EXT-1,EXT-3,EXT-4,EXT-5 o PC premendo il tasting /

Note: Solo l'uscita audio è disponibile per EXT-3, EXT-5 e PC. Le autres opzioni hanno sia le uscite audio che video.

Zoom default

Premendo il tasting / , selezionare Zoom Default. E' possibile impostare Default Zoom su Panoramic, 4:3 o 14:9 Zoom premendo il tasting / .

Se non c'è alcun WSS o alcuna informazione sulla proportione (dimENSIONe immagine) e la modalità zoom è selezionata come Auto premendo il tasto WIDE, alla la modalità zoom cambiera automaticamente all'impostazione Default Zoom. Vedere anche modalità zoom a pagina 73.

Sfondo Menu

Premendo il tasting /▼, selezionare Sfondo Menu. E' possibile cancellare menu sfondo in traslucido o opaco premendo il tasting / ▶.

Interruzione OSD

Premendo il tasting /▼, selezionare Interruzione OSD. Premere il tasting /▼ per cambiarre l'interruzione OSD a 15 sec, 30 sec o 60 sec.

TXT Lingua

Premendo il tasto / selezionare TXT Lingua. Premere il tasto/ perambiare la lingua del televideo in West, East, Cyrillic, Turk/Gre o Arabic Sarà normalmente impostata a West per l'Europa Occidentale.

Menu installmente

Premendo il tasting «/», selezionare la quarta icona. Menu installatione compare sullo schermo.

Programma

Premendo il tasting /▼, selezionare Pro- gramma. Premere il tasting / ▶ per selezione- re il numero del programma. E' possibile anche inseire un numero con i tasti numerici sul telecomando. Ci sono 100 programmi memorizzati tra 0 e 99.

Banda

La banda può essere selezionata sua "C" che "S", premendo il tasting /

Canale

Il canale più essereambiato con il tasting « / o con i tasti numerici.

Sistema

Premendo il tasting / selezionare Colour System. Premere il tasting / perambiare ilsystema in PAL, SECAM, PAL60 oAUTO.

Se ilsystemasuono è impostato su I,SECAM non è disponibile per ilsystema.

Nota: in modalità EXT, è possibile scegliere ancche NTSC 3.58 e NTSC 4.43.

Audio

Premendo il tasto / , selezionare Audio. Premere il tasto / perambiare l'audio in BG,DK, I,Lo LP.

Sintonia Ottimale

Premendo il tasting/ selezionareSintonia Ottimale. Premere il tasting/ per regolare la sintonia.

Ricerca

Premendo il tasto / , selezionare Ricerca. Premere il tasto per avviare la ricerca programmi. La ricerca si fermera quando si trova un segnale. E'anche possibile inseire un valore di frequenza direttamente premendo i tasti numerici.

VCR (Video Cassette Recorder, videoregistratore)

• Questa você pode essere vista intuitte le modalità tranne EXT-3, EXT-5 e PC.
• Se si desidera guardare una fonte VCR da una di queste modalità, alla è preferibile impostare la modalità VCR su "on". Per quello, quando il cursore è su但这a你可以, premei tasti / per impostarlo su "Acceso".
• Se si desidera guardare un "DVD, alla si deve impostare esta voce su "Spento".

Memorizza Programma

Premendo il tasting / , selezionare Memorizza Programma. Premere il tasting / e in "OK" permemorizzarelegolazioni. "Program Stored" sera visualizzato sullo schermo.

Menuprogramma

Premendo il tasto / selezionare la quinta icona. Il menu programma compare sullo schermo.

01	ITV	11	C-43
02	ZDF	12	C-64
03	CH5	13	C-68
04	C-02	14	S-40
05	C-05	15	-----
06	C-06	16	-----
07	C-08	17	-----
08	C-21	18	-----
09	C-23	19	-----
10	C-35	20	-----

Muovendo il cursore in quattrodirezioni, è possibile raggiungere 20 programmi nella stessa pagina. E'anche possibile scorrere le pagine in alto e in basso premendo i tasti di navigazione per Vedere tutti i programmi nella modalità TV (tranne la modalità AV).

Per mezzo del cursore, la selezione dei programmi è fatt automaticamente.

Nome:

perambiare il nome di un programma stabilito, selezionare il programma e premere il tasto ROSSO.

La prima lettera del nome selezionato inizia a lampeggiare. Premere il tasting / per cambiare quella lettera e il tasting / per selezionare le altre lettere. Premendo il tasting ROSSO, è possibile memorizzare il nome.

Inserisci:

selezionare il programma che si desidera inseire con i tasti di navigazione. Premere il tasto VERDE. Per mezzo dei tasti di navigazione, spostare il programma selezionato allo spazio del programma stabilito e premere ancora il tasto VERDE.

Cancella:

per cancellare un programma, premere il tasto GIALLO. Premendo ancora il tasto GIALLO si elimina il programma selezionato dal'elenco dei programmi e i programmi successivi si spostano di una posizione verso l'alto.

APS (Automatic Programming System, Sistema programmazione automatica)

Quando si preme il tasting BLU per APS, sare visualizzato il seguenteschermodiavertimento.

Premere il tasto BLU per cancellare APS se non si desidera cancellare l'elenco dei programmi in uso.

Per continuare APS, innanzitutto selezionare il paese, premendo il tastingo/ poi premere il tastingo ROSSO o "OK".

Dopo la finalizzazione di APS, la tabella programmi comparirà sullo schermo.

Menu fonte

Premendo il tasto /, selezionare la sesta icona. Il menu fonte compare sullo schermo.

Nel menu fonte, evidenziare una fonte premendo il tasto / e spostarsi a quella modalità, premendo il tasto / o "OK".

Modalità PC

Installazione

• Spagnere sia il computer che il monitor prima di fare qualunque collegamento.
• Impostare correttamente la risoluzione del PC prima di collegarlo all'apparecchio TV. Vedere la tabella a pagina 79 per le modalità supportate.
• Usare un cavo D-SUB per collegare l'ingresso PC dell'apparecchio TV al terminale di uscita RGB del computer.

• Stringere le viti del cavo del monitor sono a collegare con sicurezza i connettori (stringere solo con le dita).

In modalità TV, si può entrare direttamente in modalità PC premendo il tasting PC.

Sistema menu in modalità PC

Premere il tasting M. Il menu sare visualizzato nel mezzo dello schermo.

Menu posizione imagine PC

Premendo il tasting / / , selezionare la prima icona. Il menu posizione imagine PC compare sullo schermo.

Posizione automatica

Se si sposta l'imagine orizzontalmente o verticalmente in una posizione non desiderata, usare questa voce per collocare l'imagine automaticamente nel posto giusto.

• Selezionare la你可以 Pos. Autom. using i tasti / .
• Premere o il tasting "OK".

Avvertenza: si consiglia di effettuire la regolazione della posizione automatica con l'imagine a pieno schermo per l'adeguata regolazione.

Posizione H (Orizzontale)

Questa因为你 sposta l'imagine orizzontalmente verso illato destro osinistro dello schermo.

• Selezionare la voce Posizione H usando i tasti / .
• Usare il tasting / per regolare il valore.

Posizione V (Verticale)

Questa voce sposta l'immagine verticalmente versus la parte superiore o inferiore dello schermo.

• Selezionare la voce Posizione V using i tasti /
• Usare il tasting / per regolare il valore.

Dot clock

Le regolazioni dot clock correggono l'interfaccia che compare come una banda verticale in presentazioni a punti continui come fogli di lavoro o paragrafi o testi in caratteri più piccoli.
- Usare il tasting / per regolare il valore.

Fase

A seconda della risoluzione e della frequenza di scansione che si insertisce nell'apparecchio TV, è possible vedere sullo schermo un'immagine offuscata o rumorosa. In tal caso, è possibile utilizzato questa voce per averere un'immagine chiara, provando e rettificando.
- Usare il tasting / per regolare il valore.

Menu imagine PC

Premendo il tasting «/», selezionare la seconda icona. Il menu immagine PC compare sullo schermo.

Le regolazioni contrasto, luminosità e temperatura colore in quello menu sono le stesse delle regolazioni definite nel menu imagine TV.

Quando temperatura colore è manuale, è anche possibile regolare le voci R,G,B. R, G e B regolano il colore dell'immagine TV in modalità PC. E' possibile cambiare il colore TV secondo quello desiderato: R (Rosso), G (Verde), B (Blu)

Selezionare Reset e premere il tasto / o "OK" per riportare le modalità immagine alle impostazioni predefinite in fabbrica.

Menu suono

Premendo il tasting «/», selezionare la terza icona. Il menu suono compare sullo schermo.

Le voci di quello menu sono descripte nel menu suono che inizia a pagina 65.

Menu caratter.

Premendo il tasto «/» selezionare la quarta icona. Il menu funzione compare sullo schermo.

Le voci di questo menu sono descripte nel menu caratter. che inizia a pagina 67.

Menu fonte

Premendo il tasto / selezionare la quinta icona. Il menu fonte compare sullo schermo.

Nel menufonte, evidenziareunafonte premendo il tasto / e spostarsi a quella modalità, premendo il tasto / o "OK".

Suono in modalità PC

• Collegare l'uscita audio del PC alla presa PC Audio In dell'apparecchioTVconun cavo audio.

Altrecaratteristiche

Stato TV

Numero del programma,nome del programma,indicatore suono e modalità zoom ven-gono visualizzati in alto a destra dello schermo quando si entra in un nuovo programma o si preme il tasting "

Indicatore mute

E' situato sul lato superiore sinistro dello schermo quando è attenuato.

Per cancellare mute, ci sono due alternative; la prima consiste nel premere il tasting e la seconda consiste nell'augmente/diminuire il livello del volume.

Modalità PIP e PAP

Premere il tastingo per passare alla modalitàPIP.

Nella modalitàPIP, una piccolaimagine (PIP picture, imagine nell'immagine) è visualizzata sull'immagine principale. Ci sono 1 dimensione e 4 posizioni (superiore sinistra, superiore destra, inferiore sinistra, inferiore destra) (opzionali) disponibili per la finestra PIP. E' possibile usare il tastingo per cambiarelaposizione PIP. Il rapportodi aspetto della finestra PIP è fissato a 4:3.

Quando si entra in modalità PIP, la finestra attiva per default è la finestra PIP e la finestra attiva è indicata da un riquadro bianco attorno. La finestra attiva può essere modificata premendo il tasto / >. Le informazioni dello stato OSD appar tengono alla finestra attiva. Il luogo dello stato degli OSD è lo stesso per entrambé le finestre.

Premendo il tasting ^ 普 + ^ 普 o"-P" o inserendo direttamente il numero del canale, è possibile guardare il canale desiderato nella finestra attiva.

Premere il tasting per selezionare la fonte per la finestra attiva.

Premere il tasting "M", per acceder e al menu principale in modalità PIP. Le voci cambiano a seconda se la finestra attiva è quella PIP o quella principale.

Le fonti disponibili possono essere viste nel menu fonte.

Premere di nuovo il tasting per uscire alla modalità PIP.

Premere il tastingo per passare alla modalitaPAP.

Nella modalità PAP, due immagini con uguali dimensioni sono visualizzate sullo schermo. I rapporti di aspetto delle finestre sono fissi.

Quando si passa alla Modlaita PAP, la finestra Principale nella Modalità PIP è visualizzata sul lato destro dello schermo. La finestra attiva può essere modificata premendo il tasta / .

Premendoil tasto "P + " o"-P"o inserendo direttamente il numero del canale, e possibile guardare il canale desiderato nella finestra attiva.

Premere il tasting per selezionare la fonte per la finestra attiva.

Premere il tasting "M", per acceder e al menu principale in modalità PAP. Le voci cambiano a seconda se la finestra attiva è quella PAP o quella principale.

Le fonti disponibili possono essere viste nel menu fonte.

Premere di nuovo il tasting per uscire alla modalitàPAP.

In modalità PAP:

Premere il tasting televideo () per visualizzarne la pagina del canale nella finestra principale. Viene visualizzata nella finestra di sinistra. Premere il tasting televideo o quello TV (TV) per uscire dal televideo.

ImagineFermo

E' possible fermare l'imagine sullo schermo premendo il tasto OK. Nelle inquadrature PIP e PAP; è possible fermare solo l'immagine principale.

Modalità zoom

E' possibile cambiare la modalità zoom premendo il tasto WIDE. E' possibile cambiare la dimensione dello schermo a seconda della proporzione dell'imagine. SelezionareQLIa migliorare tra le seguenti modalità ZOOM.

Nota: èanche possibile scegliere solo 4:3 e PIE-NO in modalità PC.

Auto:

quando un segnale WSS (Wide Screen Signalling), che mystra la proportizione dell'imagine, è presente nel segnale di trasmis

sione o il segnale da un dispositivo esterno, l'apparecchio TV cambia automaticamente la modalità ZOOM a seconda del segnale WSS.

• Quando la modalità AUTO non funzione correttamente a causa della scarsa qualità del segnale WSS o quando si desidera cambiare la modalità ZOOM, passare ad un'altra modalità ZOOM manualmente.

Full:

questo estende in modo uniforme i lati sinistro e destro di una immagine normale (proportione 4:3) fino a riempire completeness lo schermo TV.

• Perle immagini di proportione16:9 che sono state ridimensionate in un'immagine normale (proportione 4:3), usare la modalità Full per ripristinare l'imagine alla sua forma originale.

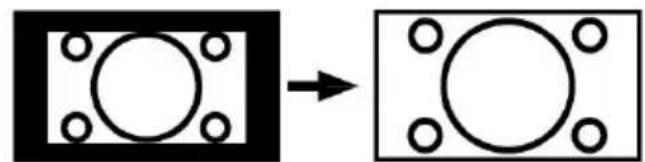

Cinema:

questo zooma la larghezza dell'immagine (proportione dell'immagine 16:9) fino allo schermo piano.

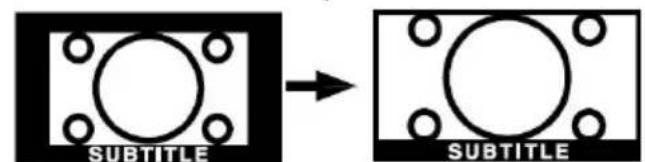

16:9 Subtitle:

questo zooma la larghezza dell'immagine (proportione dell'immagine 16:9) con i sottotitoli sono alloro schermo piano.

Modalità “Zoom Default”:

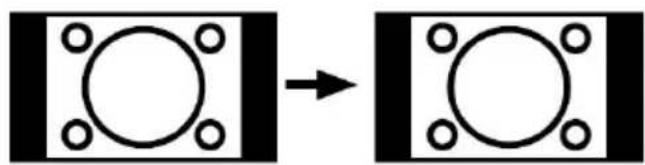

4:3

usare per visualizzare un'immagine normale (proportione dell'immagine 4:3) come se fosse la sua forma originaria.

14:9 Zoom:

questo zooma la larghezza dell'immagine (proporzione dell'immagine 14:9) fino ai limiti superiore e inferiore dello schermo.

Panoramic:

questo allarga i lati sinistro e destro di un'immagine normale (proportione dell'immagine 4:3) fino a riempire lo schermo,enza fare apparire l'immagine innaturale.

La parte superiore e inferiore dell'immagine sono leggermente tagliate.

Televideo

Il teilevideo è un sistema di informazioni che visualizza il testo sullo schermo TV. Usando ilsystema di informazioni teilevideo, è possible visualizzare una paglia di informazioni su un argumento che è disponibile nell'elenco dei contentuti (indice).

Per attivare il televideo

• Selezionare una stazione TV dove si sta trasmettendo il televideo.
• Premere il tasto di solito la lista dei contentuti (indice) è visualizzata sullo schermo.

Per selezionare una pagina del televideo

• Premere i tasti numerici adeguati per il numero di pagina di teilevideo richiesta.

Il numero della pagina selezionata è visualizzato nell'angolo sinistro superiore dello schermo. Il contatore di pagina del

televideo esegue la ricerca fino a rintracciare il numero di pagina selezionato, la pagina desiderata è poi visualizzata sullo schermo.

• Premere il tasto per spostare la schermata del televideo avanti di una pagina per volta.
• Premere il tasto per spostare la schermata del teilevideo indietro di una pagina per volta.

Per selezionare la pagina dell'indice

• Per selezionare il numero di pagina dell'in-dice (generalmente pagna 100), premere il tasto i

Per selezionare il teilevideo con un programma TV

• Premere il tasting Il testo appeare adesso in sovraimpressione sul programma presente sullo schermo.
• Premere ancora il tasting per tornare alla pagina televideo.

Per selezionare il testo a dopbia altezza

• Premere il tasto per visualizzare la meta superiore della pagina delle informazioni in testo a dopbia altezza.
• Premere ancora il tasto per visualizzare la metà inferiore della pagina delle informazioni in testo a dopbia altezza.
• Premere il tasto èsancora una volta per la pagina intera del testo ad altezza normale.

Per molto recente informazioni "nascoste"

• Premendo il tasting per una volta si visualizzano le risposte su una pagina di quiz o giochi.

• Premendo ahora il tasting è? si nascondono le rispostaamente.

Per fermare ilchio pagana automatico

La pagnia di teilevideo selezionata può contentere più informazioni di quante siano presenti sullo schermo; il resto delleinformazioni sare visualizzato dopo un dato tempo.

• Premere il tasting per firmare ilchio automatico di pagina.
• Premere ancora il tasting per visualizzare la pagina successiva.

Per selezionare una paginasottocodice

Le pagine sottocodice sono delle sottosezioni di lunghe pagine del televideo che possono solo essere visualizzate sullo schermo ad una sezione perolta.

• Selezionare la pagina di teilevideo richiesta.
• Premere il tasto
• Selezionare il numero di pagina del sottocodice richiesto, premendo i quattro tasti numerici (ad es. 0001).
• Se la pagina del sottocodice selezionato non si visualizza subito, premere il tasting. [x]programma TV sare visualizzato sullo schermo.
• Il numero di pagina di televideo sare visualizzato all'angolo sinistro superiore dello schermo quando si trova la pagina selezionata.
• Premere il tasting per visualizzare la pagina di teilevideo selezionata.

Per uscire dal televideo

• Premere il tasto [Ex] Lo schermo passera alla modalità TV.

Per visualizzare l'ora

• Mentre si guarda un programma TV con la trasmissione televideo, premere il tasti. Le informazioni dell'ora corrente, ricevute dal televideo, saranno visualizzate sullo schermo.

• Se il programma che si sta guardando non ha la trasmissione teilevideo, le informazioni non saranno visualizzate.

Testo veloc

L'apparecchio TV supporta il sistema televideo di 1000 pagine. Quando il numero di pagine di una delle 1000 pagine in memoria è inserito, ilsystema non ricercherà la pagina richiesta; invece, visualizzera la pagina automaticamente. Se la pagina richiesta non è in memoria, ilsystema ricercherà il numero della pagina richiesta e salverà le 1000 pagine compresa la pagina richiesta nella memoria dopo averla trovata.

• Premereil tasto perspostarela schermata del televideo in avanti di una pagina per volta.
• Premereil tasto perspostarela schermata del televideo indietro di una pagina per volta.

Per testo veloc

L'intestazione delle informazioni cui avere un colore particolare.
- Premere un tasting adeguato ROSSO, VERDE, GIALLOo BLU perarrivare velocamente alla pagina che interessa.

Per il testo SUPERiore

Lamodalità difunzionamento testoSUPERIORE sare automaticamente attivata a seconda della trasmissione.

• Se è presente la trasmissione testo SUPERiore, i tasti con codice colorato compararanno nella fila di stato.
• Se la trasmissione testo SUPERiore non è presente, la fila di stato non comparirà.

L'intestazione delle informazioni cui quodesser esere posizionata nella casella colorata.

In modalità superiore i comandi or richiederanno la pagina successiva o precedente rispettivamente. Se la trasmissione testo SUPERiore non è disponibile, nel caso di funzionamento di questi comandi, si torna a capo automaticamente. Per esempio la pagina 100 appeare più grande della pagina 199.

Collegamentodi apparecchiatureperiferiche

E' possibile collegare una vasta gamma di apparecchiature audio e video all'apparecchio TV.

I seguenti diagrammi di connessione molto no dove le diverse apparecchiature (opzionali) devono essere collegate sul lato posteriore dell'apparecchio TV.

Alta Definizione

Il tevisore LCD è in grado di visualizzare le immagini ad alla definizione da dispositivi come ricevitore satellitare ad alta definizione olettore DVD. Questi dispositivi devono essere collegatitramite la presa HDMI (EXT-5) o Presa Componente (EXT-3).Queste prese possono accettare sia i segnali 720p che 1080i.

Note: Per connettere correttamente un dispositivo all'ingresso HDMI del Vostro teilevisoretramite un cavo DVI-HDMI, bisogna usare l'ingresso PC Audio In per la connessione audio.

Via scart

L'apparecchio TV al LCD ha 2 prese scart. Se si desidera collegare alla TV i dispositivi periferici (ad es. video, decoder, ecc.) che hanno le prese scart, usare gli ingressi SCART 1 o SCART2.

Se un dispositivo esterno viene collegato tramite le presecart, la TV passera automaticamente alla modalità AV.

• Non collegare i dispositivi Digital Set Top Box tramite Scart 1. Usare Scart 2.

Via ingresso antenna

Se si desidera collegare all'apparecchio TV dispositivi periferici come video registratori o decoder, ma il disposativo che si desidera collegare non possiede una presa scart, si deve collegare all'ingresso dell'antenna dell'apparecchioTV.

Se il VCR è collegato tramite l'antenna, si consiglia di usare il Programma 0.

Decoder

La TV via cavo offre una vasta scelta di programmi. La maggior parte di essi è gratis, altri devono essere pagati dall'utente.

Questo significica che sare necessario abbonarsi all'ente che trasmette i programmi che si desidera ricevere. Questo ente fornirà una unità di decoder corrispondente che farà in modo che i programmi non siano incompressibili.

Per ulteriori informazioni consultare il rivenditore. Vedereanche il manuale in dotazione con il decoder.

Collegare un decoder con una presa dell'antenna all'apparecchio TV.

• Collegare un cavo antenna.

Collegare un decoderswana una presa dell'antenna all'apparecchio TV

• Collegare il decoder all'apparecchio TV con un cavo scart a SCART 1.

TV e videoregistratore

• Collegare i cavi dell'antenna.

Una migliorare qualità dell'immagine si potra ottener se si collegaanche un cavo scart alle prese SCART.

Riproduzione NTSC

Per usare esta opzione è possibile;

• Collegare unlettore NTSC VCR ad una presa scart sul lato posteriore dell'apparecchio TV.
• Collegare unlettore NTSC VCR alle preser RCA sul lato dell'apparecchio TV.

Poi, premere il tasting AV per selezionare la fonte adeguata.

Funzione copia

Selezione fonte per registrazione VCR.

• Selezionare il menu Feature.

• Selezionare Ext-2 Out premendo il tasto

• Selezionare una fonte per copiare l'immagine da quella fonte.

Ricerca e memorizzazione del segnale di prova del videoregistratore

• Staccare il cavo antenna alla presa dell'antenna del videoregistratore.
• Accendere l'apparecchio TV e insertireil videoregistratore sul segnale di prova. (Vedere il manuale del videoregistratore.)
• Entrare nel menu Installe selezionare search.
• Ricercare il segnale di prova del videoregistratore nelle stesso modo in cui si ricercano e si memorizzano i segnali TV. Memorizzare il segnale di prova sotto il programma numero 0.
• Sostituire il cavo dell'antenna nella presa dell'antenna del videoregistratore una volta che si è memorizzato il segnale di prova.

Fotocamera e videocamera

Per collegare all'ingresso AV

Collegare la telecamera o la videocamera al- ingresso AV (EXT-4) sul lato destro dell'ap- parecchio TV.

• Collegare l'apparecchiatura alla TV attraverso gli ingressi VIDEO (giallo), AUDIO R (rosso)e AUDIO L (bianco). Si devono collegare le prese all'ingresso usingo lo stesso colore.

Per collegare all'ingresso S-VHS

Collegare la telecamera o la videocamera al- ingresso S-VHS (EXT-4S) sul lato destro del- apparecchio TV.

• Collegare l'apparecchiatura all'apparecchio TV tramite gli ingressi S-VHS ed audio degli ingressi AV usando i cavi S-VHS.

Collegamento del decoder al videoregistrar o

Alcuni videoregistratori hanno una presa spe-ciale scart per il decoder.

• Collegare un cavo scart alla presa scart del decoder e alla presa speciale scart del videoregistratore. Fare riferimento al manuale del videoregistratore.
• Per collegare il videoregistratore all'apparecchioTV,fare riferimento alla sezione TV e videoregistratore.

Se si desiderano collegare ulteriori dispositivi all'apparecchio TV, consultare il rivenditore.

Collegamento cuffie

Usare la presa della cuffia stereo sul lato destro dell'apparecchio TV, per collegare le cuffie.

Collegamento dispositivi esterni

Per collegare amplificatori audio o sistemi di home theatre alla TV, usare le uscite linea audio della TV.

Collegamentoantenna

Collegamento Antenna Esterna
Parte posteroi apparechio TV

Collegamento diapparecchiatureperiferiche

collegare ancche l'antenna direttamente all'apparecchio Tv...

o collegare I'antenna tramite un VCR.

... o atraverso un VCR e decoder satellitare...

Si consiglia di collegare un cavo scart tra l'apparecchio TV e il VCR per migliorare la qualità dell'imagine e del suo. I cavi scart sono essentiali se si in possesso di uno stereo TV e VCR e si desidera ottenere un suono stereo dall'apparecchiatura. Questi cavi sono essere acquistati dai rivenditori o da qualunque buon rivenditore di dispositivi elettrici di alta qualità.

... o attraverso un decoder satellitare...

LCD TV

Collegamento cuffia.

collegamento videocamera

Modalità displayparticolari input PC

Il display ha una risoluzione massima di 1366 x 768, una gamma di frequenza verticale sincronizzata di 56-85 Hz e una gamma di frequenza orizzontale sincronizzata di 30-69 KHz. La tabella che segue illustra alcune delle modalità di visualizzazione tipiche del video.

Mode Resolution Frequency
Horizontal Vertical Hor.(kHz) Ver.(Hz)
1 640	400 31,5 70
2 640	480 31,5 60
3* 848	480 31 60
4 640	480 37,9 72
5 640	480 37,5 75
6 640	480 43,3 85
7 800	600 35,2 56
8 800	600 37,9 60
9 800	600 48,1 72
10 800	600 46,9 75
11 800	600 53,7 85
12	1024	768 48,4 60
13	1024	768 56,5 70
14	1024	768 60 75
15	1024	768 68,7 85
16	1152	864 67,5 75
17	1280	1024 64 60
18*	1280	768 47,8 60
19*	1280	768 56,1 70
20	1366	768 47,7 60

*Disponibile solo nella modalità pieno e PAP, non in modalità 4:3.

Suggerimenti

Pulizia dello schermo

Pulire lo schermo con un panno leggermente umido, morbido. Non usare solventi abrasivi che potrebbero danneggiare la pellicola di rivestimento dello schermo TV.

Imagine di scarsa qualità

E' stato selezionato ilsystema TV corretto?

L'apparecchio TV o l'antenna della casa sono situati troppo vicino a dotazioni audio senza messa a terra o a luci al neon, ecc.?

Montagne o edifici alto possono provocare immagini doppie o immagini fantasma. Qualche volta è possibile migliorare la qualità dell'imagineambiando la direzione dell'antenna.

L'immagine o il teilevideo sono irriconoscibili? Controllare se è stata inserta la frequenza corretta.

Laqualità dell'immaginepuò peggiorare quando due periferiche sono collegate all'apparecchio TV contemporaneamente. In tal caso, scollegare una delle periferiche.

Nessuna imagine

L'antenna è collegata correttamente? Le spine sono colgate bene alla presa dell'antenna? Il cavo dell'antenna è danneggiato? Sono state usate le spine giuste per collegare l'antenna? Se ci sono dei dubbi, consultare il rivenditore.

Nessuna Imagine significica che la TV non riceve alcuna trasmissione. Sono stati selezioniati i tasti giusti sul telecomando? Provare alla volta.

Suono

Non si sente alcun suono. E' stato forse interrotto il suono, premendo il tasting?

Il suono proviene solo da uno degli altoparlanti. Il bilanciamento è impostato solo ad un estremo? Vedere il menu Sound.

Telecomando

L'apparecchio TV non risponde più al telecomando. Forse le batterie sono esaurite. Se èosi, è possibile ancora usare i tasti locali nella parte posteriore dell'apparecchio TV.

E' stato selezionato il menu sbagliato? Premere il tastingo per tornare alla modalita TV o premere il tastingo "M" per tornare al menu precedente.

Nessuna soluzione

accendere e spegnere l'apparecchio TV. Se non funziona, chiamare il servizio di assistenza; non provare mai a ripararlo da soli.

Specifiche

TRASMISSIONETV

Visualizzazione sullo schermo

INGRESSOANTENNARF

75 Ohm (non bilanciata)

VOLTAGGIODI FUNZIONAMENTO

230VAC, 50 Hz.

AUDIO

3DPANORAMA

ALIMENTAZIONE USCITAAUDIO (W) (%10 THD)

2 × 8

CONSUMO ENERGETICO(W)

210W

1,3 W (Stand-by)

PANNELLO

16:9 display, 42" dimensione schermo

DIMENSIONI (mm)

DIMENSIONI (mm)
DLH			Peso (kg)
285	1185	744	29,2	Con base
124	1185	693	26,4	Senza base

Table des matieres
