MANUALE UTENTE RB 282100 GAGGENAU

itlstruzioniperl'uso

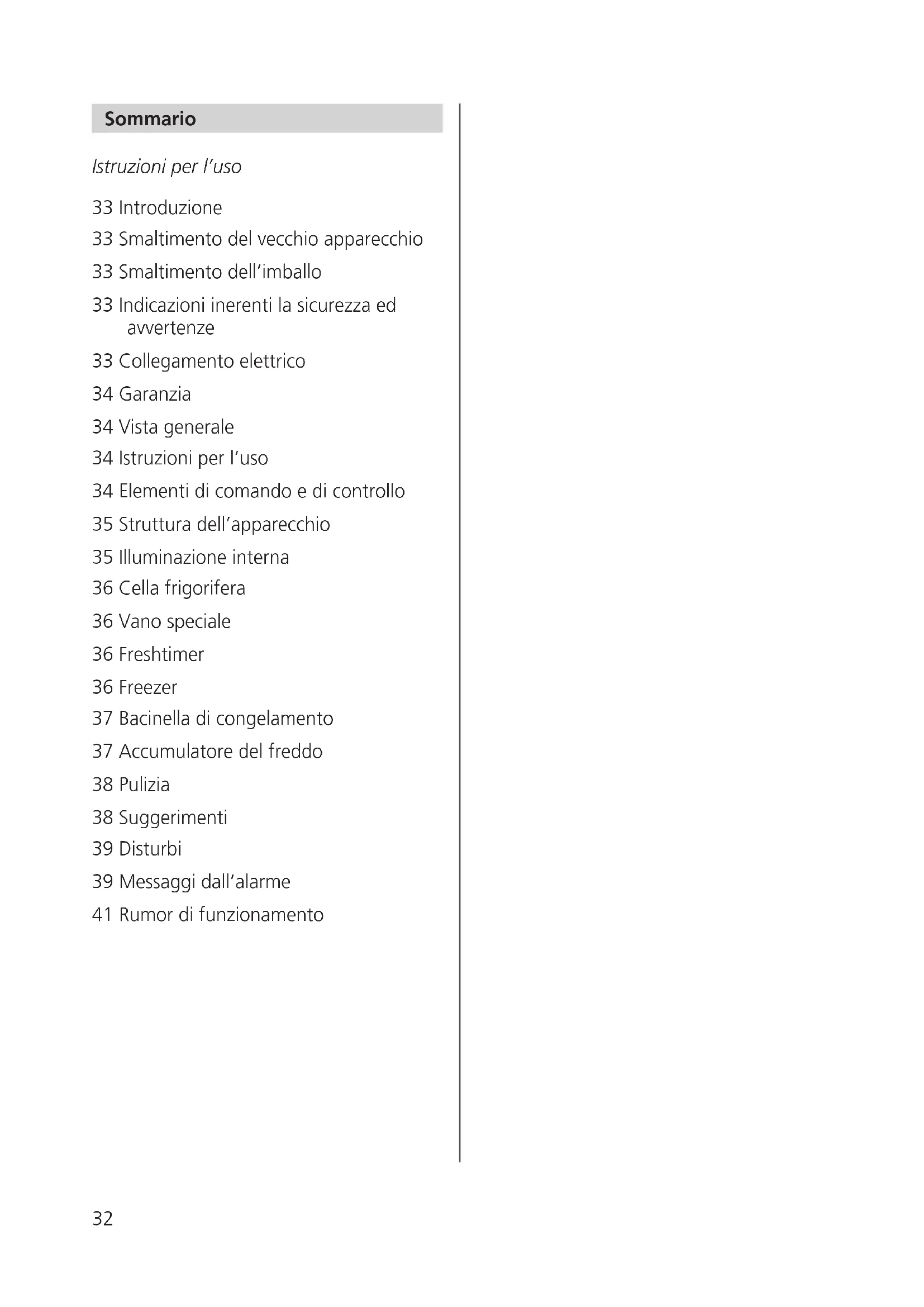

Istruzioni per l'uso

33 Introduzione
33 Smaltimento del vecchio apparecchio
33 Smaltimento dell'imballo
33 Indicazioni inerenti la sicurezza ed avvertenze
33 Collegamento elettrico
34 Garanzia
34 Vista generale
34 Istruzioni per l'uso
34 Elementi di comando e di controllo
35 Struttura dell'apparecchio
35 Illuminazione interna
36 Cella frigorifera
36 Vano speciale
36 Freshtimer
36 Freezer
37 Bacinella di congelamento
37 Accumulatore del freddo
38 Pulizia
38 Suggerimenti
39 Disturbi
39 Messaggi dall'alarme
41 Rumor di funzionamento

Egregi Clienti,

siete in possesso di un frigorifero moderno e quindi a basso consumo. Ci congratuliamo con Voi per la scelta di questo apparecchio!

Il frigorifero è conforme alle regole della tecnica riconosciute ed alla legge sulla sicurezza degli apparecchi (Direttiva CEE 72/23/MEC rev 93) ed è omologato dal SEV. L'apparecchio è schermato contro i radiodisturbi conformemente alla direttiva CEE 80/336/MEC.

Smaltimento del vecchio apparecchio

Rendere immediatamente inutilizzabili gli apparecchi in disuso. Fate attenzione che le tubazioni del vostro frigorifero non vengano danneggiate prima dell'invio ad una discarica appropriata. Per lo smaltimento del vecchio apparecchio, rivolgetevi ai competenti uffici del vostro Comune.

Smaltimento dell'imballo

Tutti i materiali d'imballo impiegati possono essere riutilizzati senza inquinare l'ambiente.

Indicazioni inerenti la sicurezza ed avvertenze

Prima di mettere in funzione l'apparecchio, leggete attentamente le informazioni riportate sulle istruzioni per l'uso e conservate queste ultime per successive consultazioni.

■ La protezione contro le scariche elettriche deve essere assicurata dall'installatore.
■ Utilizzate questo apparecchio solo per scopi domestici e nel modo descritto nelle istruzioni per l'uso.

■ Se avete ricevuto un frigorifero danneggiato, mettetevi immediatamente in contatto con il vostro fornitore.
■ Non utilizzate cavi di prolunga.
■ Riparazioni ed altri interventi possono essere effettuati solo dal montatore dell'assistenza.
■ Per la pulizia interrompere l'alimentazione elettrica: staccate la spina o disinserite il fusibile. Non staccate mai la spina dalla presa tirandola per il cordone o con mani bagnate. Afferrate sempre la spina per sfilarla dalla presa.
■ Conservate l'alcool in alta percentuale solo se perfettamente chiuso e verticale, inoltre non conservate negli apparecchi sostanze esplodenti. Pericolo di esplosioni!
■ Questo apparecchio è privo di CFC e di FC e come liquido refrigerante contiene isobutano (R600a) in piccola quantità, che non è inquinante.
■ Maneggiando l'apparecchio, fate attenzione a non danneggiare il circuito del refrigerante. Nel malaugurato caso che quest'ultimo venga danneggiato, evitate la fiamma aperta e le fonti di accensione di qualsiasi tipo. L'ambiente in cui si trova l'apparecchio va ventilato per alcuni minuti.

Collegamento elettrico

L'apparecchio va collegato a corrente alternata 220 - 240 V / 50 Hz solo tramite una presa installata a norme.

La presa deve essere protetta con un fusibile da minimo 10 A.

Garanzia

Le concediamo la garanzia a partire dalla data di consegna dell'apparecchio al consumatore finale.

Gli eventuali difetti che durante tale periodo dovessero manifestarsi, malgrado l'uso conforme alle prescrizioni, e dovuti a un difetto di materiale o di fabbricazione, vengono eliminati dal nostro servizio dopovendita, nel quadro della presente garanzia.

Non sono coperti da garanzia:

– Difetti della lampadina
– la rottura di lastre di vetro e parti di plastica
- i difetti derivanti da inosservanza delle istruzioni per l'uso improprio
– le pretese di risarcimento per danni che superano le nostre prestazioni di garanzia
- gli apparecchi che sono stati riparati da terzi.

Vista generale (Fig. 1)

Questo libretto d'istruzioni per l'uso è valido per diversi modelli.

Nelle figure sono possibili differenze nelle figure.

* non in tutti i modelli

1 Elementi d'uso et di controllo
2 Portaburro e portaformaggio *
3 Portauova
4 Vano per iogurt e panna
5 Scaffale per le bottiglie
6 Ripiani di vetro
7 Vaschette per la verdura
8 Vano speciale
9 Congelatore

Istruzioni per l'uso

Questo apparecchio dispone di tre zone con diverse temperature:

- Cella frigorifera: Campo di regolazione da +3 °C a +11 °C

- Vano speciale: La temperatura resta autoregolata tra 0 °C e 3 °C.

- Freezer: Campo di regolazione da -14^ a -24^ .

L'indicazione della temperatura sul pannello di comando è un valore medio e può differire dalla temperatura istantanea dell'aria nella cella frigorifera.

L'apparecchio è progettato per una temperatura ambiente da +10 °C a +32 °C.

Elementi di comando e di controllo (Fig. ②)

Interruttore generale Acceso / Spento: Intero frigorifero: Acceso / Spento. Sicura per bambini: il tasto deve essere azionato per minimo 3 secondi.
② Spia della temperatura nella cella frigorifera:
Indicazione a due posizioni con segno. Indicazione del valore istantaneo medio. Indicazione del valore prescritto solo se la temperatura viene modificata. 10 secondi dopo l'azionamento viene indicato nuovamente il valore istantaneo.
Lampeggio spia ed allarme acustico: superamento della temperatura.
③ Regolazione della temperatura nella cella: Mediante due tasti. Tasto superiore più caldo, tasto inferiore più freddo.

④ Circuito ferie:

Col circuito ferie la cella ed il vano speciale vengono disinseriti insieme. In tal modo resta in funzione solo il freezer.

⑤ Spia di funzionamento vano speciale:

Verde: funzionamento normale Verde a lampeggio ed allarme acustico: superamento della temperatura.

6 Tasto surgelo:

Il gruppo frigorifero funziona continuativamente. Dopo 24 ore reset automatico. Il surgelo viene disinserito azionando nuovamente il tasto.

7 Spia «SUPER»:

Gialla durante il circuito di surgelo.

8 Allarme porta della cella:

Dopo 2 minuti di porta aperta: rosso a lampeggio ed allarme acustico.

9 Tasto di reset dell'allarme:

L'allarme acustico viene annullato.

10 Alarme porta freezer:

Dopo 2 minuti di porta aperta: rosso a lampeggio ed allarme acustico.

11 Regolazione della temperatura nel freezer:

Mediante due tasti. Tasto superiore più caldo, tasto inferiore più freddo.

^12 Spia della temperatura nel freezer:

Indicazione a due posizioni con segno. Indicazione del valore medio istantaneo. Indicazione del valore prescritto solo se la temperatura viene modificata. 10 secondi dopo l'azionamento, viene indicato nuovamente il valore istantaneo. Lampeggio spia ed allarme acustico: superamento della temperatura.

Struttura dell'apparecchio

Controporta variabile

Le vaschette sospese nella controporta (Fig. ③) possono essere spostate facilmente ed offrono la possibilità di suddividere lo spazio secondo le necessità. Tenete presente che il coperchio della vaschetta superiore non è spostabile. Per spostare il porta-bottiglie, staccarne prima un lato facendo pressione (Fig. ④)

Illuminazione interna

L'apparecchio dispone di 2 lampadine (Fig. 5).

Sostituzione della lampadina:

(Fig. 6):

disinserire l'apparecchio. Spingere il coperchio di protezione indietro e svitare la lampadina. Tirare di nuovo indietro il coperchio di protezione finchè incastra. Nel rimettere la nuova lampadina, la guarnizione circolare esistente (fig. 6a) deve essere assolutamente rimessa. Usare solo le lampadine 15W/ 230 V/ E14. Non sono adatte le lampadine per forni. Altre lampadine possono provocare danni nell'apparecchio. Le lampadine sono in vendita presso il più vicino centro di assistenza o nei negozi di elettrotecnica. L'illuminazione interna nella cella viene disinserita automaticamente dopo 20 minuti che la porta è aperta. Reinserimento solo dopo che la porta viene richiusa.

Cella frigorifera (Fig. 7)

I ripiani in vetro infrangibili, protetti contro la fuoruscita, sono regolabili in altezza. Premendo contemporaneamente i due supporti laterali (1), il ripiano può essere ribaltato in alto (2) ed estratto. Per il bloccaggio del ripiano in vetro: infilare da dietro il ripiano nella guida (3) e premerlo anteriormente nei supporti dall'alto.

Vano speciale

Il vano speciale, la cui temperatura è tra 0° C e 3° C, è adatto in particolare per conservare:

• Carne, salumi, pesce, pollame, cacciagione e crostacei
• Insalata, verdure tenere, frutta, erbe aromatiche, funghi, ecc.

La temperatura di conservazione regolata automaticamente e l'umidità relativa dell'aria regolabile nel vano speciale consentono una durata dei prodotti conservati netta-mente più lunga che nella cella (vedi capitolo Freshtimer).

Regolazione dell'umidità (Fig. 8)

• Simbolo di umidità piccolo: minore umidità relativa dell'aria spingere il cursore a sinistra
• Simbolo di umidità grande: maggiore umidità relativa dell'aria spingere il cursore a destra

L'umidità nel vano speciale è in funzione del tipo e della confezione dei prodotti conservati e varia fra il 60 e l'80% di umidità relativa dell'aria. Per mezzo del cursore si può evitare l'eventuale formazione di gocce.

Freshtimer

Il Freshtimer (Fig. ⑨) è una tabella che aiuto il consumatore fornendogli indicazioni sulla durata per cui si possono conservare nel vano speciale i vari alimenti freschi. Il freshtimer è multilingue. Può essere disposto a portata di mano nell'apposito supporto a sinistra del grande cassetto inferiore.

Nota

Non vanno riposti nel vano speciale formaggio stagionato, patate, ortaggi sensibili al freddo come cetrioli, peperoni, melanzane, avocado, pomodori semimaturi, fagiolini, zucchini e tutti i frutti tropicali sensibili al gelo come ananas, banane, pompelmi, meloni, mango, papaia, ecc. Questi vanno invece riposti nella cella frigorifera in bacinelle chiuse (si evita che si secchino).
■ Al momento dell'acquisto badate alla «freschezza» degli alimenti. Il grado di freschezza e la qualità dell'alimento sono decisivi per la durata di conservazione. Dei lunghi periodi di conservazione comportano però sempre una determinata perdita di sostanze nutritive e di vitamine.

Freezer

Congelamento

Per la congelazione sono adatti solo prodotti freschi.

Piccole quantità (fino a 4,5 kg)

■ Ca. 12 ore prima di introdurre i prodotti, premere sul pannello il tasto «Superfrost» (la spia gialla deve illuminarsi).
■ Riporre i prodotti surgelati nel grande cassetto superiore e quelli da surgelare in quello inferiore.

Il «Superfrost» viene terminato automaticamente. Il frigorifero torna a lavorare su funzionamento normale a basso consumo.

Grandi quantità (fino a max. 9 kg)

■ Ca. 24 ore prima di introdurre i prodotti premere sul pannello il tasto «Superfrost» (la spia gialla deve illuminarsi).
■ Dopo 24 ore il Superfrost viene disinserito automaticamente. Il ciclo di congelamento a quel punto è concluso.

Il frigorifero torna a lavorare su funzionamento normale a basso consumo.

Conservazione degli alimenti

In caso di conservazione di alimenti già surgelati, i cassetti possono essere riempiti direttamente. Il «Superfrost» non è necessario.

Bacinella di congelamento

Con la bacinella di congelamento (Fig. 10) potete congelare delicatamente frutti (bacche), erbe aromatiche e verdure per guarnizioni. Distribuite nella bacinella i prodotti da congelare. Fate attenzione che i frutti non si attacchino l'uno all'altro e possano mantenere così ampiamente la loro forma. Dopo 10 – 12 ore trasferire i prodotti in buste od in contenitori e conservarli in un cassetto superiore. Per sbrinare i surgelati, disporli affiancati e ben allargati.

Accumulatore del freddo

Funzioni dell'accumulatore del freddo: (Fig. 11).

In caso di interruzione della corrente o di guasto, l'accumulatore del freddo ritarda un troppo rapido aumento della temperatura nell'apparecchio. Gli alimenti mantengono più a lungo la loro qualità.

■ Gli accumulatori del freddo possono essere utilizzati anche provvisoriamente per tenere gli alimenti al fresco nelle borse da viaggio o da picnic.

Gli accumulatori del freddo svolgono una piena azione refrigerante se vengono raffreddati nel freezer a -18^ C o ancor meno e poi appoggiati sui surgelati nel cassetto superiore.

Sbrinamento

La cella ed il vano speciale si sbrinano automaticamente. Il ghiaccio che si forma sulla parete posteriore si scioglie. La condensa defluisce attraverso il foro di scarico (Fig. 12) ed evapora nella bacinella di raccolta al di fuori del frigorifero. Mantenete pulito il canaletto di raccolta ed il foro di scarico in modo che l'acqua possa defluire senza problemi. Pulire il foro di scarico con il raschietto verde con movimenti verticali e rotativi.

Parte freezer

I grossi accumuli di residui o di ghiaccio sulle griglie e i tubi refrigeranti pregiudicano la potenza dell'apparecchio e fanno aumentare il consumo.

Il freezer va sbrinato quando occorre. Togliere i prodotti surgelati, conservarli in un luogo fresco a contatto con gli accumulatori del freddo, avvolti in carta da giornale o in una coperta.

• Disinserire il frigorifero azionando il tasto principale. Estrarre lo scarico della condensa e disporre un recipiente di raccolta sotto il foro di scarico (Fig. 13).
  – Lasciare aperta la porta.

Lo sbrinamento può essere accelerato notevolmente mettendo nel freezer un recipiente pieno di acqua calda. Attenzione: non usate oggetti appuntiti per staccare il ghiaccio od ventuali prodotti rimasti bloccati. Per lo sbrinamento non utilizzate riscaldatori elettrici o fiamma libera. Durante lo sbrinamento del freezer la cella frigorifera dovrà restare chiusa per mantenere più basso possibile il riscaldamento di cella e vano speciale.

• Dopo lo sbrinamento pulire la cella ed asciugarla bene.
• Reinserire l'apparecchio agendo sull'interruttore generale.
  – Reintrodurre cassetti e surgelati.

Pulizia

Per una conservazione igienica degli alimenti, il frigorifero va mantenuto pulito. La cella di quando in quanto va lavata con una soluzione leggermente saponata e poi va asciugata. E' raccomandabile strofinare di quando in quando il frigorifero con acqua ed aceto per togliere i cattivi odori. Mantenendo pulite le guarnizioni della porta e dei vani di chiusura, si può evitare che esse si incollino e quindi si danneggino. Non usare detersivi abrasivi o strofinacci molto ruvidi.

Fare attenzione che l'acqua detergente possibilmente non scorra nella vaschetta di evaporazione attraverso il foro di scarico. Prima di rimetterlo in funzione, l'apparecchio deve essere perfettamente asciutto.

• Il pannellino di comando va pulito solo con un panno asciutto.
• I cassetti del vano speciale possono essere tolti per la pulizia. Allo scopo estrarli e sollevarli leggermente con la mano sul lato inferiore (Fig. 14).

Dopo la pulizia, i cassetti ben asciugati vanno posti sulle guide estratte e risospinti all'indietro fino al bloccaggio (Fig. 15).

In caso di prolungato inutilizzo del frigorifero, l'apparecchio va disinserito agendo sul tasto principale. Svuotare il frigorifero, sbrinarlo, pulirlo e lasciare aperte entrambe le porte.

Suggerimenti

Risparmierete corrente ed eviterete una possibile formazione di condensa nella cella rispettando i seguenti punti:

• Non regolare temperature inutilmente basse sul pannello di comando, in caso normale sono sufficienti +5° C nella cella e -18° C nel freezer.
• Evitare di installare l'apparecchio in prossimità di radiatori, tubi del riscaldamento o canne fumarie e proteggerlo dall'irraggiamento solare diretto.
  ■ Tenere la porta del frigorifero aperta per meno tempo possibile. Al momento della chiusura accertarsi che la porta sia perfettamente chiusa ovunque.
  ■ Far raffreddare i cibi caldi od addirittura bollenti al di fuori dell'apparecchio.
  ■ Fare attenzione che i prodotti da conservare non tocchino la parete posteriore del frigorifero, per evitare che vi restino attaccati e che al momento dello sbrinamento l'acqua venga scaricata nella cella.
  ■ Per evitare che gli alimenti prendano odore e si secchino, conservare nel frigorifero solo alimenti coperti o confezionati.
  ■ Nel riporre gli alimenti, attenersi a quanto segue:
• Non mettere a contatto l'olio ed il grasso con le parti di plastica e con la guarnizione della porta.

- Nella cella con qualsiasi regolazione della temperatura prescritta le zone più fredde sono verso la parete posteriore e sopra il ripiano inferiore.

Disturbi

Se si verifica un guasto, prima di chiamare il servizio assistenza, controllate se in base alle seguenti istruzioni potete risolvere voi stessi il problema:

■ Il frigorifero non raffredda:

Pannello di comando ed illuminazione interna spenti:

• Interruzione di corrente → controllare il fusibile
• La spina die rete non è inserita correttamente o è troppo lenta nella presa → infilarla correttamente.
• Apparecchio disinserito → inserirlo (premere per 3 secondi il tasto principale).

■ Si illumina solo la spia del freezer, illuminazione interna spenta ed assenza di refrigerazione nella cella e nel vano speciale:

- Attivare il circuito ferie → premere per 3 secondi il tasto del circuito ferie.

Dopo un'interruzione della corrente le temperature restano come prescelte.

Aumento della temperatura

nel freezer durante un'interruzione di corrente: dopo un'interruzione di corrente, la temperatura dell'aria più calda misurata del freezer resta indicata a luce lampeggiante fino al reset dell'allarme o all'azionamento dei tasti di regolazione del freezer. Grazie a questa funzione siete in grado di giudicare se i prodotti surgelati hanno subito danni durante l'interruzione.

Messaggi dall'allarme

L'elettronica controlla funzioni e temperature di questo apparecchio: I disturbi vengono segnalati acusticamente e viene indicata la loro causa. L'allarme acustico cessa automaticamente dopo 5 minuti ed all'incirca ogni ora viene ripetuta per 20 secondi fino alla normalizzazione od al reset col tasto di «disinserimento allarme».

Allarme	Causa	Provvedimenti
Allarme temperatura di cella o freezer:Indicazione a lampeggio della temperatura di cella o freezer	Aumento della temperatura nella cella dopo una prolungata apertura della porta o l'introduzione di alimenti troppo caldi	Nessuno perché normalizzazione nel giro di alcune ore.Se dopo alcune ore non si verifica normalizzazione e se la temperatura aumenta ulteriormentechiamare l'assistenza
Allarme temperatura vano speciale:Lampeggio spia verde funzionamento vano speciale	Aumento della temperatura nel vano speciale dopo una prolungata apertura o l'introduzione di alimenti troppo caldi	Nessuno perché normalizzazione nel giro di alcune ore.Se dopo alcune ore non si verifica normalizzazione e se la temperatura aumenta ulteriormentechiamare l'assistenza
Allarme porta:Lampeggio spia rossa allarme porta	Apartura della porta troppo prolungata	Chiudere la porta
Funzione anomala del sensore:Indicazione di F1, F2, F3 o F4 anziché indicazione della temperatura	Funzione anomala del sensore	Chiamare l'assistenzaIl frigorifero continua a lavorare nel programma d'emergenza: L'apertura della porta o l'introduzione di alimenti a temperature ambiente superiori a 20°C devono essere limitate allo stretto necessario.
Disfunzione della valvola:Indicazione di F5 o F6 invece dell'indicazione della temperatura del congelatore 12	Disfunzione di una valvola	Azzerare disattivando e riattivando l'alimentazione con l'ausilio dell'interrutto-re principale 1.In caso del ripetersi dell'errore, rivolgersi al servizio assistenza.

Rumori di funzionamento

Rumori del tutto normali

Il raffreddamento nel frigorifero è assicurato da un compressore (generatore del freddo).

Il compressore pompa il refrigerante attraverso il sistema di refrigerazione. Questo processo è inevitabilmente accompagnato da rumori, che continuano anche dopo lo spegnimento del compressore a causa delle variazioni di pressione e temperatura.

Il presente impianto frigorifero è stato concepito secondo lo stato più attuale delle conoscenze ed è stato dotato di un compressore molto silenzioso e di un circuito del freddo ottimizzato dal punto di vista della rumorosità.

Ciononostante non è possibile evitare completamente determinati rumori, la cui intensità dipende dalla dimensione del frigorifero. Tali rumori di funzionamento sono udibili maggiormente subito dopo l'accensione

del compressore e perdono d'intensità nel corso del funzionamento.

Rumori anomali

Rumori anomali sono da imputare normalmente ad un'installazione non adeguata. Il frigorifero deve essere installato o incassato orizzontalmente ed in modo stabile.

Le tubazioni non devono essere assolutamente a contatto con una parete o con altri mobili, come non devono toccarsi tra di loro.

In cucine aperte oppure in presenza di frigoriferi inseriti in pareti divisorie dell'ambiente, i normali rumori di funzionamento vengono avvertiti più intensamente. Questo non costituisce un difetto del frigorifero, ma è semplicemente dovuto alle circostanze architettoniche.

Anomalia Causa Annotazione

"Borbottio" Generatore del freddo Normale rumore di funzionamento del generatore del freddo; l'intensità dipende dalla dimensione del frigorifero

Ronzio Ventilatore Normale rumore di funzionamento dovuto alla ventilazione

Gorgoglio Circuito del freddo Normale rumore di funzionamento dovuto al passaggio del Fruscio refrigerante nel circuito del freddo

Fischio Circuito del freddo Normale rumore di funzionamento dovuto all'iniezione del refrigerante nel evaporatore

Rumore tipo Termostato Normale rumore di inserimento del regolatore "click" elettromeccanico della temperatura

I vassoi, cesti o il carico, ecc. sbattono Disponete gli elementi interni in modo che non siano a contatto tra di loro e in modo che i vassoi risultino ben fissati.

Scricchiolio della cassa del frigorifero Dilatazioni normali dei materiali dovute alla temperatura, p. es. del materiale sintetico e di quello isolante
