BEDIENUNGSANLEITUNG RB 282100 GAGGENAU

deGebrauchsanleitung

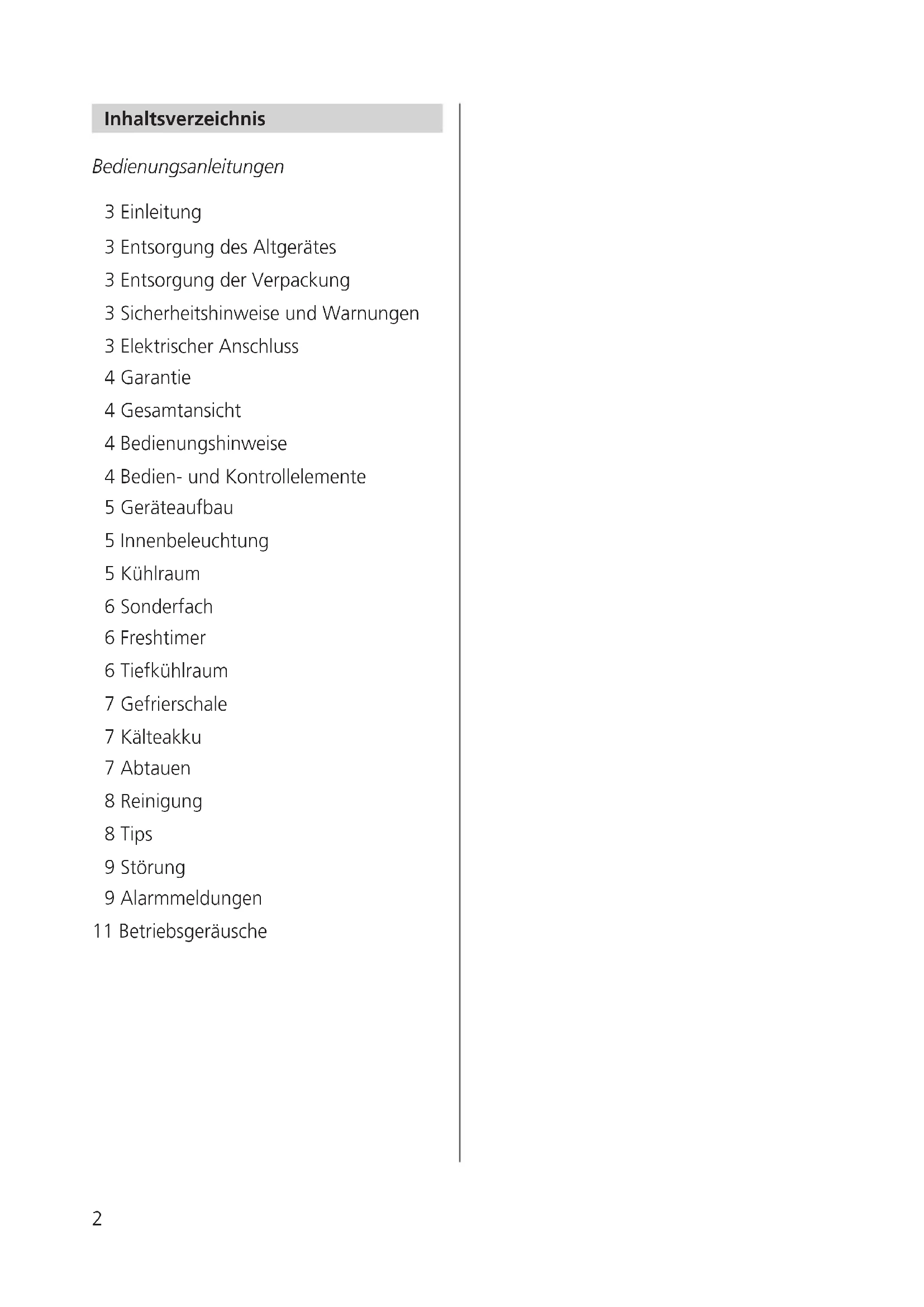

Bedienungsanleitungen

3 Einleitung
3 Entsorgung des Altgerätes
3 Entsorgung der Verpackung
3 Sicherheitshinweise und Warnungen
3 Elektrischer Anschluss
4 Garantie
4 Gesamtansicht
4 Bedienungshinweise
4 Bedien- und Kontrollelemente
5 Geräteaufbau
5 Innenbeleuchtung
5 Kühlraum
6 Sonderfach
6 Freshtimer
6 Tiefkühlraum
7 Gefrierschale
7 Kälteakku
7 Abtauen
8 Reinigung
8 Tips
9 Störung
9 Alarmmeldungen
11 Betriebsgeräusche

Sehr geehrte Kundin, sehr geehrter Kunde

Sie sind im Besitze eines modernen und damit stromsparenden Kühlschrankes. Wir gratulieren Ihnen zu diesem Gerät!

Der Kühlschrank entspricht den anerkannten Regeln der Technik und dem Gerätesicherheitsgesetz (EG Directive 73/23/EW rev 93) und ist SEV-geprüft. Das Gerät ist funkentstört nach EG-Richtlinie 80/336/EWG.

Entsorgung des Altgerätes

Ausgediente Geräte sofort unbrauchbar machen. Bitte achten Sie darauf, dass die Rohrleitungen Ihres Kältegerätes bis zum Abtransport zu einer sachgerechten, umweltfreundlichen Entsorgung nicht beschädigt werden. Für die Entsorgung des Altgerätes wenden Sie sich bitte an die zuständigen Stellen Ihrer Gemeinde.

Entsorgung der Verpackung

Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

Sicherheitshinweise und Warnungen

Lesen Sie bitte vor Inbetriebnahme des Gerätes die in der Bedienungsanleitung aufgeführten Informationen sorgfältig durch und bewahren Sie diese für die Nachbenützer auf.

■ Die elektrische Sicherheit (Berührungsschutz) ist durch den Einbau sicherzustellen.
■ Benutzen Sie dieses Gerät nur für Haushaltzwecke und wie es in der Bedienungsanleitung beschrieben ist.

■ Haben Sie einen beschädigten Kühlschrank erhalten, setzen Sie sich sofort mit Ihrem Lieferanten in Verbindung.
■ Verwenden Sie keine Verlängerungskabel.
■ Reparaturen und andere Eingriffe dürfen nur von einem Servicemonteur durchgeführt werden.
■ Beim Reinigen Stromzufuhr unterbrechen: Stecker ziehen oder Sicherung ausschalten. Ziehen Sie den Stecker nie an der Schnur oder mit nassen Händen aus der Steckdose. Greifen Sie immer den Stecker und ziehen Sie ihn gerade aus der Steckdose.
■ Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern, ausserdem keine explosiven Stoffe im Gerät lagern. Explosionsgefahr!
■ Dieses Gerät ist FCKW- und FKW-frei und enthält das umweltverträgliche Kältemittel Isobutan (R600a) in geringen Mengen.
■ Bei der Handhabung des Gerätes muss darauf geachtet werden, dass der Kältekreislauf nicht beschädigt wird. Sollte der Kältekreislauf dennoch beschädigt werden, so sind offenes Feuer und Zündquellen jeder Art zu vermeiden. Der Raum in dem das Gerät steht, ist für einige Minuten zu lüften.

Elektrischer Anschluss

Das Gerät an 220 – 240 V / 50 Hz Wechselstrom nur über eine vorschriftsmässig installierte Steckdose anschliessen.

Die Steckdose muss mit mindestens einer 10 A Sicherung abgesichert sein.

Garantie

Wir gewähren Ihnen die Garantie, ab Lieferdatum des Gerätes an den Endverbraucher.

Allfällige Mängel, die während dieser Zeit trotz vorschriftsmässigem Gebrauch auftreten und auf einen Material- oder Fabrikationsfehler zurückzuführen sind, werden im Rahmen dieser Garantie durch den Kundendienst behoben.

Nicht unter Garantie fallen:

• Glühlampen-Defekte
  – Bruch von Glasplatten und Kunststoffteilen
  – Defekte durch Nichtbefolgen der Bedienungsanleitung oder unsachgemässen Gebrauch
  – Schadenersatzansprüche, die über unsere Garantieleistungen hinausgehen
  – Geräte, welche durch Dritte repariert wurden.

Gesamtansicht (Bild 1)

Die Gebrauchsanleitung gilt für mehrere Modelle.

Abweichungen bei den Abbildungen sind möglich.

* nicht bei allen Modellen

1 Elektronische Bedien- und Anzeigeeinheit
2 Butter- und Käsefach *
3 Eierbehälter
4 Joghurt- und Rahmfach
5 Flaschenregal
6 Glastablare
7 Gemüseschalen
8 Sonderfach
9 Gefrierfach

Bedienungshinweise

Dieses Gerät verfügt über drei Temperaturzonen:

– Kühlraum: Einstellbereich von

$$ + 3 ^ {\circ} \mathrm{C} \text { bis } + 1 1 ^ {\circ} \mathrm{C} $$

– Sonderfach: Temperatur bleibt selbstregulierend zwischen 0 °C und 3 °C

– Tiefkühlraum: Einstellbereich von -14 °C bis -24 °C

Die Anzeige der Temperatur am Bedienungsteil ist ein gemittelter Wert und kann von der momentanen Lufttemperatur im Kühlraum abweichen.

Das Gerät ist für eine Raumtemperatur von +10 °C bis +32 °C ausgelegt.

Bedien- und Kontrollelemente (Bild 2)

1 Haupttaster Ein / Aus:
Ganzer Kühlschrank: Ein / Aus. Kindersicherung: Taste muss mindestens 3 Sek. betätigt werden.

② Anzeige Kühlraumtemperatur:

Zweistellige Anzeige mit Vorzeichen. Anzeige des gemittelten Istwertes. Sollwertanzeige nur, wenn Temperatur verstellt wird. 10 Sek. nach Betätigung wieder Istwertanzeige. Blinkende Anzeige und akustischer Alarm: Temperaturüberschreitung.

3 Temperatureinstellung Kühlraum:

Mittels zwei Drucktasten. Obere Taste wärmer, untere Taste kälter.

4 Ferienschaltung:

Mit der Ferienschaltung wird der Kühlraum und das Sonderfach zusammen ausgeschaltet. Somit bleibt nur der Tiefkühlraum in Betrieb.

5 Betriebsanzeige Sonderfach:

Grün: normaler Betrieb

Grün blinkend und akustischer Alarm: Temperaturüberschreitung

6 Taste Superfrost:

Kühlaggregat macht Dauerlauf. Nach 24 Stunden automatische Rückstellung. Durch nochmaliges Betätigen der Taste: Superfrost Aus.

7 Anzeige «SUPER»:

Gelb während Superfrost-Schaltung

8 Türwarnung Kühlraum:

Nach 2 Min. geöffneter Türe: rot blinkend und akustischer Alarm.

9 Alarmrückstelltaste:

Akustischer Alarm wird zurückgestellt.

10 Türwarnung Tiefkühlraum:

Nach 2 Min. geöffneter Türe: rot blinkend und akustischer Alarm.

11 Temperatureinstellung Tiefkühlraum:

Mittels zwei Drucktasten. Obere Taste wärmer, untere Taste kälter.

12 Anzeige Tiefkühlraumtemperatur:

Zweistellige Anzeige mit Vorzeichen. Anzeige des gemittelten Istwertes. Sollwertanzeige nur, wenn Temperatur ver- stellt wird. 10 Sek. nach Betätigung wie- der Istwertanzeige. Blinkende Anzeige und akustischer Alarm: Temperaturüberschreitung.

Geräteaufbau

Variable Innentür

Die Einhängeschalen (Bild ③) in der Innentüre sind leicht verstellbar und bieten Ihnen die Möglichkeit einer individuellen Einteilung. Beachten Sie, dass der Deckel zur obersten Einhängeschale nicht verstellbar ist. Um den Flaschenbügelhalter zu versetzen, zuerst eine Seite durch andrücken lösen (Bild ④).

Innenbeleuchtung

Das Gerät verfügt über zwei Glühlampen (Bild 5).

Auswechseln der Glühlampe: (Bild 6)

Gerät ausschalten. Lampenabdeckung nach hinten schieben und Glühlampe heraus- schrauben. Beim Einsetzen der neuen Glüh- lampe muss der bestehende O-Ring (Bild 6a) zwingend wieder montiert werden. Es dür- fen nur 15W / 230V Glühlampen für Fassung E14 verwendet werden (keine Back- ofenlampen). Andere Glühlampen können zu Beschädigungen am Gerät führen. Glüh- lampen sind bei der nächsten Servicestelle oder im Elektrofachgeschäft erhältlich. Die Innenbeleuchtung wird nach 20 Minuten offener Türe im Kühlraum automatisch abgeschaltet. Wiedereinschaltung erst nach- dem die Türe geschlossen wird.

Kühlraum

(Bild 7)

Die bruchsicheren, auslaufgeschützten Glastablare sind individuell in der Höhe verstellbar. Durch das gleichzeitige Andrücken der beiden seitlichen Halterungen (1) kann das Glastablar nach oben geschwenkt (2) und herausgezogen werden. Zur Fixierung des Glastablars: Glastablar hinten in die Führung stossen (3) und vorne von oben in die Halterung drücken.

Sonderfach

Das Sonderfach, dessen Temperatur zwischen 0° C und 3° C liegt, eignet sich besonders zum Einlagern von:

– Fleisch, Wurst, Fisch, Geflügel, Schalen- und Krustentiere
– Salate, zartes Gemüse, Obst, Kräuter, Pilze etc.

Feuchte regeln (Bild 8)

– Kleines Feuchtesymbol: niedrige relative Luftfeuchtigkeit Schiebeteil nach links schieben.
– Grosses Feuchtesymbol: höhere relative Luftfeuchtigkeit Schiebeteil nach rechts schieben.

Die Feuchtigkeit im Sonderfach ist abhängig von der Art und der Verpackung der eingelegten Ware und bewegt sich zwischen 60% und 80% relativer Luftfeuchte. Mit dem Schieber kann allfällige Tropfenbildung vermieden werden.

Freshtimer

Der Freshtimer (Bild ⑨) ist eine Konsumentenhilfstabelle und gibt Ihnen Auskunft, wie lange Sie die verschiedenen Lebensmittel im Sonderfach lagern können. Der Freshtimer ist mehrsprachig. Dieser kann in der Halterung in der unteren grossen Schublade links griffbereit plaziert werden.

Hinweis

Nicht ins Sonderfach gehören Hartkäse, Kartoffeln, kälteempfindliches Gemüse wie Gurken, Paprika, Auberginen, Avocado, halbreife Tomaten, Bohnen, Zucchini sowie alle kälteempflindlichen Südfrüchte wie Ananas, Bananen, Grapefruit, Melonen, Mango, Papaya usw. Diese gehören in geschlossenen Schalen in den Kühlteil (Austrocknung wird vermieden).

■ Achten Sie beim Einkaufen auf die «Frische» der Lebensmittel. Der Frischegrad und die Qualität der Lebensmittel sind entscheidend für die Lagerdauer. Lange Lagerzeiten bedeuten jedoch immer einen bestimmten Verlust an Nährwerten und Vitaminen.

Tiefkühlraum

Einfrieren

Nur frische Ware ist für das Einfrieren geeignet.

Kleine Mengen (bis 4,5 kg)

■ Ca. 12 Std. vor dem Einlegen Taste Superfrost am Bedienteil drücken (gelbe Anzeige muss leuchten).
■ Eingefrorene Ware in die obere (grosse) Schublade legen und die einzufrierende Ware in die untere.
■ Der Superfrost wird automatisch beendet. Der Kühlschrank arbeitet wieder im energiesparenden Normalbetrieb.

Grosse Mengen (bis max. 9 kg)

■ Ca. 24 Std. vor dem Einfrieren die Taste Superfrost drücken (gelbe Anzeige muss leuchten).
■ Eingefrorene Ware in die untere (grosse) Schublade legen und die einzufrierende Ware in die obere.
Unmittelbar vor dem Einlegen der frischen Ware nochmals Superfrost aktivieren.

■ Nach 24 Stunden wird der Superfrost automatisch abgeschaltet. Der Einfriervorgang ist dann abgeschlossen.

Der Kühlschrank arbeitet wieder im energiesparenden Normalbetrieb.

Lebensmittel lagern

Bei Einlagerung bereits gefrorener Lebensmittel können alle Schubladen sofort voll gefüllt werden. Superfrost ist nicht erforderlich.

Sonder-Gefrierschublade

Mit der Sonder-Gefrierschublade (Bild 10) können Sie Früchte (Beerenobst), Kräuter und Gemüse zum Garnieren schonend einfrieren. Das Einfriergut locker auf der Gefrierschale verteilen. Achten Sie darauf, dass die Früchte nicht aneinander kleben. So bleiben diese weitgehendst in ihrer Form erhalten. Nach 10 bis 12 Stunden in Beutel oder Behälter umfüllen und in einer der oberen Gefrierschubladen einlagern. Zum Auftauen das Gefriergut wieder locker nebeneinander ausbreiten.

Kälteakku

Funktionen des Kälteakkus: (Bild 11)

■ Bei Stromausfall oder Störung verzögert der Kälteakku einen zu schnellen Temperaturanstieg im Gerät. Die Lebensmittel bleiben in ihrer Qualität länger erhalten.
Kälteakkus können auch vorübergehend zum Kühlhalten von Lebensmitteln in Kühltaschen auf Reisen oder Picknick verwendet werden.

Die Kälteakkus erbringen die volle Kühlwirkung, wenn sie im Gefrierteil bei -18^ C oder tiefer heruntergekühlt und dann in der oberen Schublade auf das Gefriergut gelegt werden.

Abtauen

Der Kühlraum und das Sonderfach tauen vollautomatisch ab. Dabei wird das Eis, welches sich an der Rückwand bildet, geschmolzen. Das Tauwasser fliesst durch das Ablaufloch (Bild 12) ab und verdunstet in der Auffangschale ausserhalb des Kühlschrankes. Halten Sie den Sammelkanal und das Ablaufloch sauber, damit das Tauwasser ungehindert abfliessen kann. Rinne und Öffnung durch drehen des grünen Reinigers säubern.

Tiefkühlraum

Grössere Reif- oder Eisanhäufungen am Kühlgitter und den Kühlrohren beeinträchtigen die Leistung und lassen den Stromverbrauch ansteigen.

Der Tiefkühlraum ist nach Bedarf abzutauen. Tiefkühlgut herausnehmen, in Zeitungspapier oder Decke mit den Kälteakkus an einem kühlen Ort lagern.

- Den Kühlschrank am Haupttaster ausschalten. Tauwasserablauf herausziehen und Wasserauffanggefäß unter das Ablaufloch platzieren (Bild 13).

- Türe offen lassen

Das Abtauen kann wesentlich beschleunigt werden, wenn Sie ein Gefäss mit heissem Wasser in das Gefrierfach stellen. Achtung: Verwenden Sie keine spitzen Gegenstände um Eis oder Festgefrorenes zu lösen. Gebrauchen Sie keine elektrischen Heizgeräte oder offene Flamme zum Abtauen. Während des Abtauens des Tiefkühlraumes sollte der Kühlraum geschlossen bleiben, um die Erwärmung des Kühlraumes und des Sonderfaches möglichst niedrig zu halten.

– Nach dem Abtauen Innenraum reinigen und gut trocknen.
– Gerät am Haupttaster wieder einschalten.
– Schubladen und Gefriergut wieder einbringen.

Reinigung

Für die hygienische Aufbewahrung der Speisen ist der Kühlschrank reinzuhalten. Der Kühlraum ist von Zeit zu Zeit mit einer milden Seifenlauge auszuwaschen und nachzutrocknen. Ein gelegentliches Ausreiben des Kühlschrankes mit Essigwasser wirkt geruchsbindend und ist zu empfehlen. Durch Sauberhalten der Türdichtungen kann ein Festkleben und damit deren Beschädigungen vermieden werden. Keine scheuernden Reinigungsmittel oder kratzenden Lappen verwenden.

Darauf achten, dass möglichst kein Reinigungswasser durch die Ablaufröhre in die Verdunsterschale läuft. Vor Inbetriebnahme muss das Gerät vollkommen trocken sein.

– Die Bedien- und Anzeigeeinheit ist nur mit einem trockenen Tuch zu reinigen.
– Die Schubladen des Sonderfaches können für die Reinigung herausgenommen werden. Dazu sind sie herauszuziehen und an der Unterseite mit der Hand leicht anzuheben. (Bild 14).

Nach dem Reinigen sind die gut abgetrockneten Schubladen auf die herausgezogenen Führungsschienen zu legen und müssen nach hinten bis zum Einrasten geschoben werden (Bild 15).

Bei längerem Nichtgebrauch des Kühlschrankes ist das Gerät am Haupttaster auszuschalten. Kühlschrank entleeren, abtauen, reinigen und beide Türen offen lassen.

Tips

Sie sparen Strom und vermeiden eine mögliche Kondenswasserbildung im Kühlraum, wenn Sie folgende Punkte beachten:

■ Temperaturen am Bedienteil nicht unnötig kalt einstellen, +5°C im Kühlraum und -18°C im Tiefkühlraum sind im Normalfall ausreichend.
■ Das Gerät möglichst nicht in der Nähe von Heizkörpern, Heizrohren oder Rauchabzügen installieren und vor direkter Sonnenbestrahlung schützen.
Kühlschranktüre möglichst kurzzeitig geöffnet halten. Vergewissern Sie sich beim Schliessen, dass die Türe überall vollständig dichtet.
■ Warmes oder gar heisses Lagergut ausserhalb des Gerätes abkühlen lassen.
■ Achten Sie darauf, dass das Kühlgut nicht mit der Rückwand in Berührung kommt, damit es nicht anfriert und beim Abtauen das Wasser nicht in den Kühlraum abgeleitet wird.
■ Um Geschmacksübertragung und Austrocknen der Speisen zu vermeiden, sollten Sie nur abgedeckte oder verpackte Lebensmittel im Kühlschrank aufbewahren.
■ Beim Einordnen beachten:
- Öl und Fett nicht mit den Kunststoffteilen und der Türdichtung in Berührung bringen.
- Im Kühlraum befinden sich bei jeder Einstellung der Solltemperatur die kältesten Bereiche an der Rückwand und über der untersten Ablage.

Störungen

Sollte eine Störung auftreten, kontrollieren Sie, bevor Sie den Kundendienst anfordern, ob Sie anhand der untenstehenden Anweisungen das Problem selbst beheben können.

■ Kühlschrank kühlt nicht: Bedien- und Anzeigeeinheit sowie Innenbeleuchtung dunkel:
- Stromunterbrechung → Sicherung kontrollieren
- Netzstecker ist nicht oder nur lose in der Steckdose → korrekt einstecken.
- Gerät ausgeschaltet → einschalten (Haupttaster 3 Sek. drücken)
■ Nur Anzeige Tiefkühlraum leuchtet, Innenbeleuchtung dunkel und keine Kühlung im Kühlraum und Sonderfach: – Ferienschaltung aktivieren → Taste Ferienschaltung 3 Sek. drücken.

Nach einem Stromunterbruch bleiben die gewählten Temperatureinstellungen erhalten.

Temperaturanstieg im Tiefkühlraum

bei einem Stromunterbruch: Nach einem Stromunterbruch wird die am wärmsten gemessene Lufttemperatur des Tiefkühlraumes blinkend angezeigt bleiben, bis zur Alamrückstellung oder Betätigung der Tasten Temperatureinstellung Tiefkühlraum. Dank dieser Funktion sind Sie in der Lage zu beurteilen, ob das Gefriergut während des Stromausfalles Schaden genommen hat.

Alarmmeldungen

Eine Elektronik überwacht Funktionen und Temperaturen dieses Gerätes. Akustisch werden Störungen gemeldet und deren Ursache wird angezeigt. Der akustische Alarm wird nach 5 Min. selbsttätig abgestellt und ca. jede Stunde für 20 Sekunden wiederholt bis zur Normalisierung oder Rückstellung durch Taste «Alarm aus».

Alarm	Ursache	Massnahmen
Temperaturalarm Kühl- oder Tiefkühlraum:Blinkende Temperatur-anzeige von Kühl- oder Tiefkühlraum	Temperaturanstieg im Kühlraum nach langem Türöffnen oder Einlegen von zu warmer Ware.	Keine nötig, weil Normalisierung nach einigen Stunden.Falls nach einigen Stunden keine Normalisierung eintritt und die Temperatur weiter ansteigtService rufen
Temperaturalarm Sonderfach:Blinkende grüne Anzeige Betrieb Sonderfach	Temperaturanstieg im Sonderfach nach langem Türöffnen oder Einlegen von zu warmer Ware	Keine nötig, weil Normalisierung nach einigen Stunden.Falls nach einigen Stunden keine Normalisierung eintritt und die Temperatur weiter ansteigtService rufen
Türalarm:Blinkende rote Anzeige Türwarnung	zu langes Türöffnen	Türe schliessen
Fühlerfehlfunktion:Anzeige von F1, F2, F3 oder F4 anstelle der Temperaturanzeige.	Fehlfunktion eines Fühlers	Service rufenDer Kühlschrank arbeitet im Notprogramm weiter.Das Türöffnen oder Einlegen von Ware soll bei Umgebungstemperaturen von über 20°C auf das Notwendigste beschränkt werden.
Ventilfehlfunktion:Anzeige von F5 oder F6 anstelle der Tiefkühl-temperaturanzeige 12	Fehlfunktion eines Ventiles	Rückstellen durch Aus- und Einschalten mittels Haupttaster 1Bei wiederholtem Auftreten Service rufen.

Betriebsgeräusche

Ganz normale Geräusche

Das Kühlen im Kühlschrank wird durch einen Kompressor (Kälteaggregat) ermöglicht.

Der Kompressor pumpt das Kältemittel durch das Kühlsystem. Dabei entstehen Betriebsgeräusche. Auch nach dem Ausschalten des Kompressors sind Geräusche durch Druck- und Temperaturunterschiede unvermeidbar.

Dieses Kühlgerät ist nach dem neuesten Stand der Entwicklung, mit einem leisen Kompressor und einem geräuschoptimierten Kältekreis ausgestattet.

Dennoch lassen sich bestimmte Geräusche nicht ganz vermeiden und sind in ihrer Lautstärke abhängig von der Kühlgerätegrösse.

Unmittelbar nach dem Einschalten des Kompressors sind die Betriebsgeräusche am besten hörbar.

Sie werden mit fortschreitender Betriebszeit leiser.

Nicht normale Geräusche

Meist entstehen ungewöhnliche Geräusche durch einen ungeeigneten Einbau.

Das Kühlgerät muss waagerecht und stabil aufgestellt bzw. eingebaut sein.

Rohrleitungen dürfen auf keinen Fall an einer Wand oder anderen Möbeln anstehen.

Auch dürfen die Rohrleitungen sich nicht gegenseitig berühren.

In offenen Küchen oder bei in Raumteiler eingebauten Kühlgeräten werden die normalen Betriebsgeräusche intensiver wahrgenommen. Dies ist jedoch kein Mangel des Kühlgerätes sondern bedingt durch die Architektur.

Stichwort Ursache Bemerkung

Brummen Kälteaggregat normales Arbeitsgeräusch des Kälteaggregates,Lautstärke abhängig von der Kühlgerätegrösse
Surren Ventilator normales Betriebsgeräusch, durch Belüftung
Gurgeln Kältekreislauf normales Betriebgeräusch, durch Strömung des Blubbern Kältemittels im Kältekreis Rauschen
Zischen Kältekreislauf normales Betriebsgeräusch durch Einspritzen des Kältemittels in den Verdampfer
Klicken Thermostat normales Schaltgeräusch des elektromechanischen Temperatur-Reglers
Klappern Tablare, Körbe,EinhängeschalenBeladung etc.	Innenteile so anordnen, dass sie sich nicht berühren bzw. dass sie fixiert sind.
Knacken	Kühlschrankgehäuse	Normale, temperaturbedingte Spannungsdehnungen der Materialien z.B. Kunststoffe, Isolation
