MANUALE UTENTE Tango TRXD XTREMEMAC

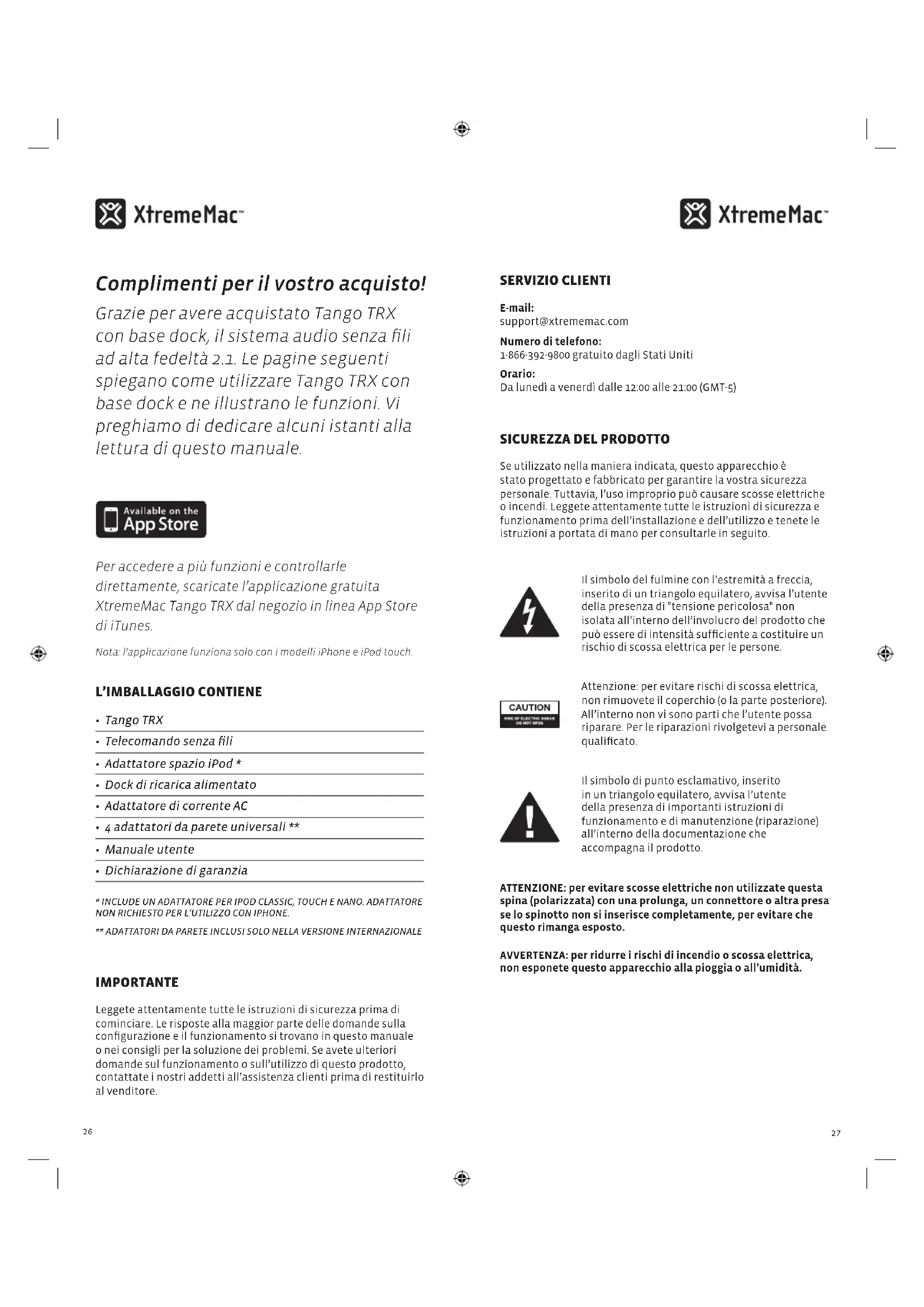

Complimenti per il vostro acquisto! Grazie per avere acquistato Tango TRX con base dock, il sistema audio senza fili ad alta fedeltà 2.1. Le pagine seguenti spiegano come utilizzare Tango TRX con base dock e ne illustrano le funzioni. Vi preghiamo di dedicare alcuni istanti alla lettura di questo manuale. Per accedere a più funzioni e controllarle direttamente, scaricate l’applicazione gratuita XtremeMac Tango TRX dal negozio in linea App Store di iTunes. Nota: l’applicazione funziona solo con i modelli iPhone e iPod touch. l’ImBallaggIo contIene

• Telecomando senza fili

• Adattatore spazio iPod *

• Dock di ricarica alimentato

• Adattatore di corrente AC

• 4 adattatori da parete universali **

• Dichiarazione di garanzia
• INCLUDE UN ADATTATORE PER IPOD CLASSIC, TOUCH E NANO. ADATTATORE NON RICHIESTO PER L’UTILIZZO CON IPHONE.** ADATTATORI DA PARETE INCLUSI SOLO NELLA VERSIONE INTERNAZIONALE ImPortante Leggete attentamente tutte le istruzioni di sicurezza prima di cominciare. Le risposte alla maggior parte delle domande sulla configurazione e il funzionamento si trovano in questo manuale o nei consigli per la soluzione dei problemi. Se avete ulteriori domande sul funzionamento o sull’utilizzo di questo prodotto, contattate i nostri addetti all’assistenza clienti prima di restituirlo al venditore. servIZIo clIentI E-mail: support@xtrememac.com Numero di telefono: 1-866-392-9800 gratuito dagli Stati Uniti Orario: Da lunedì a venerdì dalle 12:00 alle 21:00 (GMT-5) sIcureZZa Del ProDotto Se utilizzato nella maniera indicata, questo apparecchio è stato progettato e fabbricato per garantire la vostra sicurezza personale. Tuttavia, l’uso improprio può causare scosse elettriche o incendi. Leggete attentamente tutte le istruzioni di sicurezza e funzionamento prima dell’installazione e dell’utilizzo e tenete le istruzioni a portata di mano per consultarle in seguito. Il simbolo del fulmine con l’estremità a freccia, inserito di un triangolo equilatero, avvisa l’utente della presenza di "tensione pericolosa" non isolata all’interno dell’involucro del prodotto che può essere di intensità sufficiente a costituire un rischio di scossa elettrica per le persone. Attenzione: per evitare rischi di scossa elettrica, non rimuovete il coperchio (o la parte posteriore). All’interno non vi sono parti che l’utente possa riparare. Per le riparazioni rivolgetevi a personale qualificato. Il simbolo di punto esclamativo, inserito in un triangolo equilatero, avvisa l’utente della presenza di importanti istruzioni di funzionamento e di manutenzione (riparazione) all’interno della documentazione che accompagna il prodotto. ATTENZIONE: per evitare scosse elettriche non utilizzate questa spina (polarizzata) con una prolunga, un connettore o altra presa se lo spinotto non si inserisce completamente, per evitare che questo rimanga esposto. AVVERTENZA: per ridurre i rischi di incendio o scossa elettrica, non esponete questo apparecchio alla pioggia o all’umidità.28

1. Leggete queste istruzioni.

2. Conservate queste istruzioni.

3. Osservate tutte le avvertenze.

4. Seguite tutte le istruzioni.

5. Non utilizzate l’apparecchio in prossimità dell’acqua. Questo

apparecchio non deve essere esposto a gocce o schizzi e al di sopra di esso non deve essere collocato alcun oggetto contenente liquidi, ad esempio un vaso.

6. Pulite solo con un panno asciutto.

7. Non ostruite nessuna apertura di ventilazione. Installate

seguendo le istruzioni del produttore. Questo apparecchio non deve essere collocato su un letto, un divano, un tappeto o su una superficie simile che possa ostruire le aperture di ventilazione.

8. Non installate vicino a fonti di calore come termosifoni,

diffusori di aria calda, stufe o altre apparecchiature (compresi gli amplificatori) che possono produrre calore.

9. Non devono essere collocate sull’apparecchio fiamme vive,

come ad esempio candele accese.

10. Proteggete il cavo di alimentazione in modo che non possa

essere calpestato o schiacciato, in particolar modo vicino alle spine, ai connettori ausiliari e ai punti in cui essi escono dall’apparecchio.

11. Non installate in un’area che impedisce l’accesso alla spina di

alimentazione. Scollegare la spina è l’unico modo per privare completamente il prodotto di energia; essa deve perciò essere facilmente raggiungibile in qualsiasi momento.

12. Alimentazione: utilizzate solo l’alimentatore fornito con

l’unità. Non sostituite con altri alimentatori.

13. Scollegate l’apparecchio durante temporali o quando non

viene utilizzato per lunghi periodi di tempo.

14. Per le riparazioni rivolgetevi a personale qualificato. La

riparazione è necessaria quando l’apparecchio è stato danneggiato, ad esempio quando sono guasti i cavi di alimentazione o la spina, sono stati rovesciati dei liquidi o degli oggetti sono caduti sull’apparecchio, il dispositivo è stato esposto a pioggia o a umidità, non funziona normalmente o è caduto. Per le riparazioni rivolgetevi a personale qualificato, restituite il prodotto al rivenditore o contattate il servizio di assistenza di XtremeMac. Questa apparecchiatura è conforme alla parte 15 delle norme FCC. Il suo utilizzo è soggetto alle due condizioni seguenti: (1) L’apparecchiatura non deve causare interferenze dannose e (2) l’apparecchiatura deve accettare interferenze che potrebbero causare un funzionamento non ottimale. Questo prodotto è stato testato ed è risultato conforme ai limiti per i dispositivi digitali di classe B, secondo le specifiche della parte 15 delle normative FCC. Questi limiti hanno lo scopo di garantire una protezione adeguata dalle interferenze dannose in ambiente domestico. Questo apparecchio genera, utilizza e può diffondere energia a radiofrequenza e, se non viene installato e utilizzato in conformità con le istruzioni del produttore, può dar luogo a interferenze nella ricezione degli apparecchi radio. Non vi è garanzia dell’assenza di interferenze in alcune installazioni. Qualora il prodotto dovesse provocare interferenze dannose nella ricezione radiotelevisiva, cosa verificabile spegnendo e riaccendendo l’apparecchio, si consiglia di eliminare l’interferenza in uno dei seguenti modi:

• Riorientate o riposizionate l’antenna ricevente.

• Aumentate la distanza che separa l’apparecchiatura dal ricevitore.

• Collegate l’apparecchiatura a una presa posta su un circuito diverso da quello al quale è collegatoil ricevitore.

• Rivolgetevi al rivenditore o a un tecnico esperto. Questo apparecchio digitale di classe B è conforme alle normative canadesi ICES-003. Nota: Le modifiche non approvate espressamente dalla parte responsabile della conformità potrebbero far decadere l’autorizzazione di utilizzo del dispositivo da parte dell’utente. Per InIZIare

1. Rimuovere l’unità, l’adattatore AC e il telecomando dalla

confezione e smaltire correttamente il materiale di imballaggio di plastica o schiuma.

2. Collocare l’unità su una superficie piana vicino a una presa di

corrente rispettando le indicazioni elencate nelle avvertenze di sicurezza.

3. Se vi trovate negli Stati Uniti, passate al punto 6. Se vi trovate

in un altro paese, selezionate l’adattatore da parete idoneo. Se questo è già agganciato all’unità, passate al punto 6.

4. Premere il pulsante con l’etichetta "open" sotto l’adattatore da

parete per poterlo collegare.

5. Inserite delicatamente l’adattatore appropriato. Quando sarà

ben fissato sentirete un clic.

6. Collegare lo spinotto dell’adattatore AC alla parte

posteriore dell’unità che reca la scritta "power" e l’altro capo dell’adattatore a una presa di corrente.30

1. Manopola di regolazione del volume

3. Indicatori LED di stato – sorgente, volume, bassi/acuti

4. Comando riproduzione/pausa

7. Selezione sorgente - iPod/iPhone, Bluetooth, Aux

8. Pulsante di accensione

9. Prese adattatore iPod

10. Sensore telecomando a infrarossi

11. Microfono integrato

Specifiche di sistema

• Potenza totale 30W RMS

• Sensibilità ingresso linea 500mV RMS

• Rapporto segnale/rumore >80dB Specifiche altoparlanti

• Doppi altoparlanti ventilati da 7 cm

• Doppi tweeter a cupola da 3,6 cm

• Subwoofer rivolto verso il basso da 8,9 cm Dimensioni unità

4. Riproduzione/pausa

5. Traccia successiva/precedente

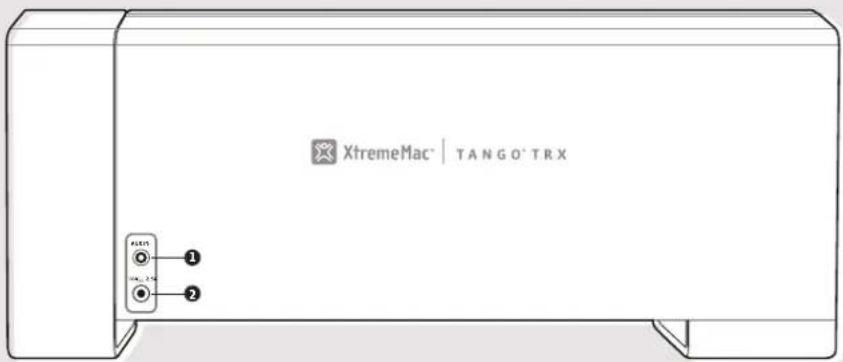

1. Spinotto linea (Line-in)

2. Presa alimentazione32

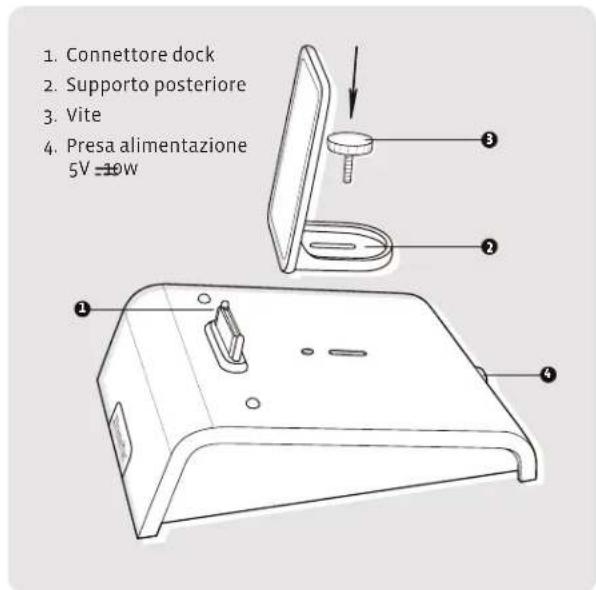

1. Rimuovere la base, il supporto posteriore, la vite e l’adattatore

AC dalla confezione e smaltire correttamente i materiali di imballaggio.

2. Collocare l’unità su una superficie piana vicino a una presa di

corrente rispettando le indicazioni elencate nelle avvertenze di sicurezza.

3. Posizionare il supporto posteriore sulla base con la parte lunga

guardando in fuori e allineando la fessura centrale con il foro per la vite.

4. Posizionare la vite sulla fessura e allineare con il foro sull’unità.

Dare circa mezzo giro alla vite avvitando delicatamente in senso orario. Il supporto posteriore dovrebbe scorrere avanti e indietro senza difficoltà.

5. Posizionare con attenzione il dispositivo nel connettore dock e

far scorrere il supporto posteriore finché quest’ultimo aderisce bene al dispositivo.

6. Con delicatezza, stringere del tutto la vite per fissare il

supporto posteriore.

7. Se vi trovate negli Stati Uniti, passate al punto 10. Se vi trovate

in un altro paese, selezionate l’adattatore da parete idoneo. Se questo è già agganciato all’unità, passate al punto 10.

8. Premere il pulsante sotto l’adattatore da parete per poterlo

9. Inserite delicatamente l’adattatore appropriato. Quando sarà

ben fissato sentirete un clic.

10. Collegare lo spinotto dell’adattatore AC alla parte posteriore

dell’unità e l’altro capo dell’adattatore a una presa di corrente. ascoltare l’IPoD/IPhone meDIante Il connettore Dock

1. Se si utilizza un iPhone, passare al punto 3.

2. Se si utilizza un iPod classic, touch o nano, inserire l’adattatore

incluso nei due fori dietro il connettore dock e premere con decisione per garantire una connessione corretta.

3. Posizionare con cura il dispositivo nel connettore dock.

nella parte superiore dell’unità o sul telecomando per alimentare Tango TRX.

5. Premere il pulsante di selezione della sorgente nella parte

superiore dell’unità oppure sul telecomando finché il logo dell’iPod si illumina.

6. Premere il tasto di riproduzione sull’unità oppure sul

telecomando. Utilizzare i comandi sull’unità o sul telecomando incluso per regolare il volume e le funzioni dell’iPod. Nota: l’unità ricaricherà il dispositivo quando quest’ultimo vi è alloggiato. ascoltare l’IPoD/IPhone meDIante Il connettore Dock Per ascoltare la musica via connessione senza fili Bluetooth, è necessario abbinare il dispositivo con Tango TRX.

1. Assicurarsi che il dispositivo supporti Bluetooth.

nella parte superiore dell’unità o sul telecomando per alimentare Tango TRX.

3. Seguire le istruzioni del manuale del dispositivo per attivare la

funzionalità Bluetooth e abbinare il dispositivo con l’unità.

4. Abbinare il dispositivo con l’unità selezionando Tango TRX

dall’elenco Bluetooth del dispositivo oppure selezionando Sì. Qualora venga richiesto, inserire 0000 come password.

5. Premere il pulsante di selezione della sorgente nella parte

superiore dell’unità oppure sul telecomando finché il LED sotto al logo Bluetooth si illumina.

6. Premere il pulsante di riproduzione sul dispositivo e utilizzare

il comando di regolazione del volume sull’unità o sul telecomando.

7. Utilizzare il dispositivo o il telecomando (solo per iPod/iPhone)

per controllare le funzioni della musica. Nota: una volta abbinato il dispositivo con Tango TRX, non sarà necessario ripetere i passi anteriori. Ogni volta che si desidera utilizzare questa funzione, assicurarsi che la sorgente sia impostata su Bluetooth e che Bluetooth sia attivo sul dispositivo.

4. Presa alimentazione

rIceZIone DI una chIamata Durante la trasmIssIone DI musIca vIa Bluetooth La musica smette di suonare automaticamente quando squilla il telefono e lo squillo viene trasmesso dagli altoparlanti. Se si desidera continuare la chiamata via Bluetooth utilizzando Tango TRX come telefono attraverso gli altoparlanti, rispondere al telefono e selezionare Tango TRX come sorgente. Quindi, assicurarsi di essere abbastanza vicini all’unità per parlare nel microfono che si trova dietro la parte centrale della griglia dell’altoparlante. Utilizzare il comando sull’unità o il telecomando per regolare il volume. utIlIZZare l’aPPlIcaZIone Xtrememac Per accedere a più funzioni e controllarle direttamente, scaricare l’applicazione Tango TRX. Consente di controllare il volume, le impostazioni di equalizzazione, la riproduzione/pausa e altre funzioni iPod direttamente dall’iPhone o iPod touch. ascoltare Il DIsPosItIvo attraverso la Presa DI Ingresso DI lInea ausIlIare

1. Collegare un cavo audio da 3,5 mm (disponibile su

www.xtrememac.com) alla presa auricolari o di uscita di linea di un dispositivo audio e l’altra estremità del cavo alla presa Aux nella parte posteriore dell’unità.

nella parte superiore dell’unità o sul telecomando per alimentare Tango TRX.

3. Premere il pulsante di selezione della sorgente sull’unità

finché il LED sotto l’icona Aux si illumina.

4. Premere il pulsante di riproduzione sul dispositivo. Utilizzare

la manopola di controllo del volume sull’unità per regolare il volume

regolaZIone DI acutI e BassI Durante la riproduzione audio, premere i comandi dei bassi e degli acuti sull’unità e utilizzare la manopola di controllo per regolare le impostazioni. I LED sull’unità si illumineranno a partire dal centro per indicare il livello di bassi e acuti con incrementi di +/- 4 per ogni impostazione. È possibile regolare i bassi e gli acuti anche dal telecomando. InDIcatorI leD SORGENTE Il LED sotto l’icona della sorgente si illuminerà quando si preme il pulsante di regolazione della sorgente indicando la sorgente selezionata. Una volta selezionata la sorgente il LED corrispondente rimarrà illuminato. VOLUME I LED si illumineranno in sequenza quando si regola il volume indicando il livello di volume selezionato. I LED del volume si spegneranno dopo 2 secondi e rimarrà illuminato solo il LED della sorgente. ACUTI/BASSI I LED sull’unità si illumineranno a partire dal centro per indicare il livello di bassi e acuti con incrementi di +/- 4 per ogni impostazione. I LED del volume si spegneranno dopo 2 secondi e rimarrà illuminato solo il LED della sorgente. consIglI Per la soluZIone DI ProBlemI

NON C’È ALIMENTAZIONE

Verificare la connessione dell’adattatore AC Inserire l’adattatore AC nella presa "18V 2.5A" situata nella parte posteriore dell’unità, quindi collegare l’adattatore AC alla presa da parete. Verificare che la presa da parete funzioni Collegare un altro dispositivo alla stessa presa per assicurarsi che la presa funzioni. glI altoParlantI non emettono alcun suono Verificare la sorgente audio Premere il pulsante della sorgente sulla parte superiore dell’unità o del telecomando per selezionare la sorgente audio desiderata. Verificare il livello del volume Premere la manopola oppure utilizzare il telecomando per regolare il volume. Verificare la connessione dell’iPod/iPhone Rimuovere l’iPod/iPhone dal connettore dock e collegarlo nuovamente in modo corretto.36 Verificare l’iPod/iPhone Provare a riavviare il dispositivo e collegarlo nuovamente al dock in modo corretto. connessIone Bluetooth Verificare la connessione Bluetooth Assicurarsi che il dispositivo sia abbinato correttamente con "Tango TRX". Potrebbe essere necessario consultare il manuale del dispositivo per ulteriori istruzioni su come abbinare correttamente con Tango TRX. Verificare l’abbinamento di più dispositivi Tango TRX è in grado di riconoscere solo un dispositivo per volta. Assicurarsi che nessun altro dispositivo nel raggio dell’unità sia attualmente abbinato a Tango TRX. Qualora si desideri utilizzare un altro dispositivo, sarà necessario disattivare Bluetooth sul dispositivo che non si intende usare. Verificare il raggio di Bluetooth Le pareti in muratura possono interferire con il raggio di Bluetooth. Se la connessione a Bluetooth è debole, provare a spostare il dispositivo. Per maggiori informazioni sulla tecnologia Bluetooth, visitare il sito ufficiale di Bluetooth Technology su www. bluetooth.com Scarsa qualità del suono quando si riproduce dal computer Il Bluetooth di alcuni computer è pensato per essere utilizzato con le cuffie e potrebbe non presentare la qualità necessaria per un sistema audio ad alta fedeltà. Per risultati ottimali collegare il computer attraverso la presa di ingresso linea ausiliare nella parte posteriore dell’unità.38
