MANUALE UTENTE Tipmatic 1171 PFAFF
La scelta dell'ago giusto garantisce una migliorie lavorazione del materiale da cucire.
| Qualità della stoffa leggera ago 60/70/75 | Qualità della stoffa media ago 80/90 | Qualità della stoffa pesante ago 100/110/120 | ||
| Le punte degli aghi | ||||
| Denominazione | Profilo | Punta e Cruna | Indicata per | |
| 130/705 H Grossozza ago: 70/80 | punta a sfera piccola | ago universale per tessuti sintetici a maglia fine, lino fino, chiffon, batista, organdis, stoffe di lana, velluto, cuciture ornamentali, ricami. | ||
| 130/705 H-SUK Grossozza ago: 70/110 | punta a sfera media | stoffe a maglia larga, tessuti in maglia in genere, Lastex, Interlock, Quiana, Simplex. | ||
| 130/705 H-PS Grossozza ago: 75 + 90 | punta a sfera media | ago speciale Pfaff per punti flexi. Adatto particolarmente per stoffe delicate elastiche e in maglia. | ||
| 130/705 H-SKF Grossozza ago 70/110 | punta a sfera grande | Tessuti per busti a maglia larga, Lycra, Simplex, Lastex. | ||
| 130/705 H-J Grossozza ago: 90-110 | punta rotonda | fustagno, abiti da lavoro, tessuti di lino pesante blue jeans, tela per vela fine. | ||
| 130/705 H-LR Grossozza ago: 70/120 | punta a lama (taglio a destra) | pelle, scamosciato, nappa, capretto. | ||
| 130/705 H-PCL Grossozza ago: 80-110 | punta a lama (scanalatura cruna verso sinistra) | similpelle, plastica, fogli di nailon, tela cerata | ||
| 130 H-N Grossozza ago: 70-110 | punta a sfera piccola cruna lunga | Impunture con seta grossa o filo sintetico 30/3 | ||
| 130/705 H-Wing Grossozza ago: 100 | punta per punto a giorno | lavori di punto a giorno di effetto su tessuti fortemente apprettati, organdis, batista rigido | ||
Fabella degli aghi
| Denominazione | lunghezza punto | larghezza punto | distanza aghi | Indicato per: | |
| 130/705 H-ZWI Grossozza: 80 | 2,5 mm | - | 1,6 mm | nervature normali | |
| 2,5 mm | - | 2,0 mm | nervature normali | ||
| 130/750 H-ZWI Grossozza: 80 | 2,5 mm | - | 2,5 mm | nervature larghe | |
| 2,5 mm | - | 3,0 mm | nervature particolarmente larghe | ||
| Grossozza: 90 | 3,0 mm | - | 4,0 mm | ||
| Grossozza: 100 | |||||
| Motivi ornamentii con aghi gemelliPrima di eseguire il motivio ornamentale desiderato controllare girando il volantino se gli aghi entrano essere difficoltà nel foro della placca d'ago. Si evitanoosi possibili rotture di aghi. | |||||
| Motivi ornamentii/Motivi a zigzag | |||||
| 130/705 H-ZWI Grossozza: 80 | 0,5 - 1,5 mm | largo | 1,6 mm | motivi ornamentii | |
| 0,5 - 1,5 mm | stretto | 2,0 mm | motivi ornamentii | ||
| Grossozza: 80 | 0,5 - 1,5 mm | stretto | 2,5 mm | motivi ornamentii | |
| Orlo a giorno/cucitura speciale doppiad | |||||
| 130/705 H-ZWI + HO Grossozza: 80 | 2,0 - 3,0 mm | molto stretto | Effetto a punto a giorno decora-tivo. Si prestano particolaremente tessuti fortemente apprettati e tes-sati in batista rigido. | ||
| Grossozza: 100 | |||||
Possibili inconvenienti e come ovviarli
Inconveniente
Come ovviare
1. La macchina salute punti
Lago non è inserto bene.
Inserire l'ago fino all'arresto. Con parte piatta del fusto verso dietro.
E stato inserto un ago sbagliato.
Inserire un ago sistema 130/705 H.
Lago estorto o spuntato.
Cambiare l'ago.
La macchina non è infilata bene.
Controllare l'infilatura.
Lago è troppo fine per il filo.
Impiegare aghi piu grossi.
2. Il filo superiore si rompe
Vedi per i motivi precedenti.
Vedi sutto 1.
La tensione è troppo stretta.
Regolare bene la tensione.
Filato nodoso o di cattiva qualita o filato troppo secco perché vecchio.
Usare sempre solo filato di buona qualità.
3. Lago si rompe
L'ago non è stato inserto sino all'arresto.
Inserire l'ago nuovo sino all'arresto.
L'ago è storto.
Cambiare l'ago.
Lago è troppo sottile o troppo grosso.
Si osservi la tabella degli aghi.
Tirando o spingendo il materiale durante la cucitura l'ago si piega e urta sulla placca dell'ago.
La macchina deve trasportare il materiale da sola. Il tessuto va solamente guidato con mano leggera.
La capsula non è stata bene inserita.
Dopo ave inserto la capsula premere leggermente finché non si è innestata.
4. La cucitura non è regolare
La tensione non è corretta.
Controllare la tensione superiore e quella inferiore.
Filato troppo nodoso, grosso o duro.
Usare solo filato perfetto.
Il filo inferiore non è stato bobinato in maniera regolare.
Mai bobinare a mano libera, ma passare il filo sempre atraverso la tensione per l'annaspatoio.
Si formano delle asole sopra o fatto il tesso.
Infilare bene e controllare bene le tensioni superiore ed inferiore.
Inconveniente
Come ovviare
5. La macchina non trasporta o trasporta solo irregularmente
Tra i dentini del trasporto si e pressata della polvere di cucito.
Togliere la placca dell'ago e pulire i dentini con un pennello.
Il trasporto è abbassato. Il dispositivo per abbassare il trasporto si trova a destra.
Spostare il dispositivo a sinistra.
6. La macchina sforza
Vi sono dei residui nel crochet.
Eliminare i residui dei fili e mettere una goccia di olio sul crochet.
7. La macchina non cuce i punti dei tasti automatici
(Modeli con punti ornamentali)
Il regolatore punto ornamentale è inserto.
Disinserire il regolatore ruotandolo al punto bianco.
8. Il dispositorio di controllo del filo inferiore non funziona (tiptronic)
Sotto il chiusino della capsula oppure nella sportello di chiusura, sopra la spia di controlo, dietro il crochet o sulla seconda spia di controllo a destra dietro il crochet si sono fermati dei residiui di fili o dello sporco.
Eliminare residui di fili e sporco. Con particolare attenzione davanti alla seconda spia di controllo.
Il fusible è difettoso.
Inserire un nuovo fusibile.
Avvisi importanti
Quando si sostituiscono piedini ed aghi, l'interruttore principale 104 deve essere disinserito.
La macchina per cucire non deve essere azionata perché stoffa quello il piedino. Abbandonando la macchinaanche per breve tempo, spegnere l'interruttore principale.
Sonderzubehör
Accessor fuori corredo
Gli accessori fuori corredo servono per lavori di cucito speciali. Si possono acquistare presso il vostro concessionario Pfaff contro pagamento.
Accessorienza numero di catalogo non sono ancora disponibili in quanto in via di preparazione.
| Accessorio | N. d'ordine | Lavoro di cucito |
| Piedino per applicazioni | 93-042 941-91 | per esquire applicazioni |
| Bordatore a nastro(togliere il supporto del piedino) | 98-053 484-91 | per bordare bordi con nastro |
| Piedino nervature 5 scanalature(ago gemello con distance aghi 1,8-2,5 mm) | 93-042 950-91 | cuciture di nervature(grossezza ago 80,per nervature fini 70) |
| Piedino nervature 7 scanalature(ago gemello con distance aghi 1,4-1,8) | 93-042 953-91 | |
| Linguetta per nervature | 93-035 952-45 | |
| Piedino per fringe | 93-042 943-91 | per cucire fringe e passare le marche |
| Piedino per punto diritto | 98-694 821-00 | per impunture e per cuciretessuti particolarmente fini e morbidimaglia di jersey ecc.) |
| Placca d'ago con foro rotondo | 98-694 822-00 | |
| Piedino ribattitore 4,5 mm | 93-042 946-91 | per ribattitore |
| Piedino ribattitore 6,5 mm | 93-042 948-91 | |
| Piedino arricciatore | 93-036 998-91 | per arricciare volants ecc. |
| Piedino per cordoncino | 93-036 915-91 | per esquire cordoncini |
| Placchetta per punto inglese | 93-036 975-45 | per esquire ricami inglesi |
| Piedino orlatore 4 mm(per doppio trasporto) | 98-694 823-00 | per orlare bordi |
| Piedino per impunture su maglia | 93-042 957-91 | per esquire impunture su materialiin maglia |
Indice
Abbassare il trasporto. 44
Accessori fuori corredo 70
Bobinare da un secondo rocchetto. 6,7
Collegamento elettrico 2a-3a
Combinazioni dei punti, utili e flexi (stretch) 26
Confezionare occhielli 41-43
Controll del filo inferiore 10
Controllo della tensione superiore 16
Controll elettronico del filo inferiore 33
Cucire indietro 20
Doppiotrasporto 18
Far salire il filo inferiore 14
Lmbastitura 33
Inconveni e come owiarli 56, 57
Inserimento della spolina 10
11
Inserire il portarocchetto. 11
Inserimento del filo superiore e infilatura dell'ago. 12, 13
I tasti automatici 22, 23
Leva alzapiedino. 15
Piano di lavoro variabile e scomparto per accessori 35
Piedini 37
Piedini speciali 38-40
Posizione ago bassa e alta 33
Posizione dell'ago nella cucitura diritta 27
Preparazione per bobinare 4
Presezione della velocità finale. 33
Pulizia e lubrificazione 45
Rasafilo 17
Regolazione dei punti flexi (stretch) 25
Regolazione dei punti utili 24
Regolazione della lunghezza del punto 19
Regolatore puncti ornamentali (Modelli con puncti ornamentali) 28, 29
Reostato 3,16
Sostituzione dei piedini 36
Sostituzione del fusibile 47
Sostituzione dell'ago 44
Sostituzione della lampadina 46
Tabella degli aghi 48, 49
Tabella dei programmi 72-75
Programmtable

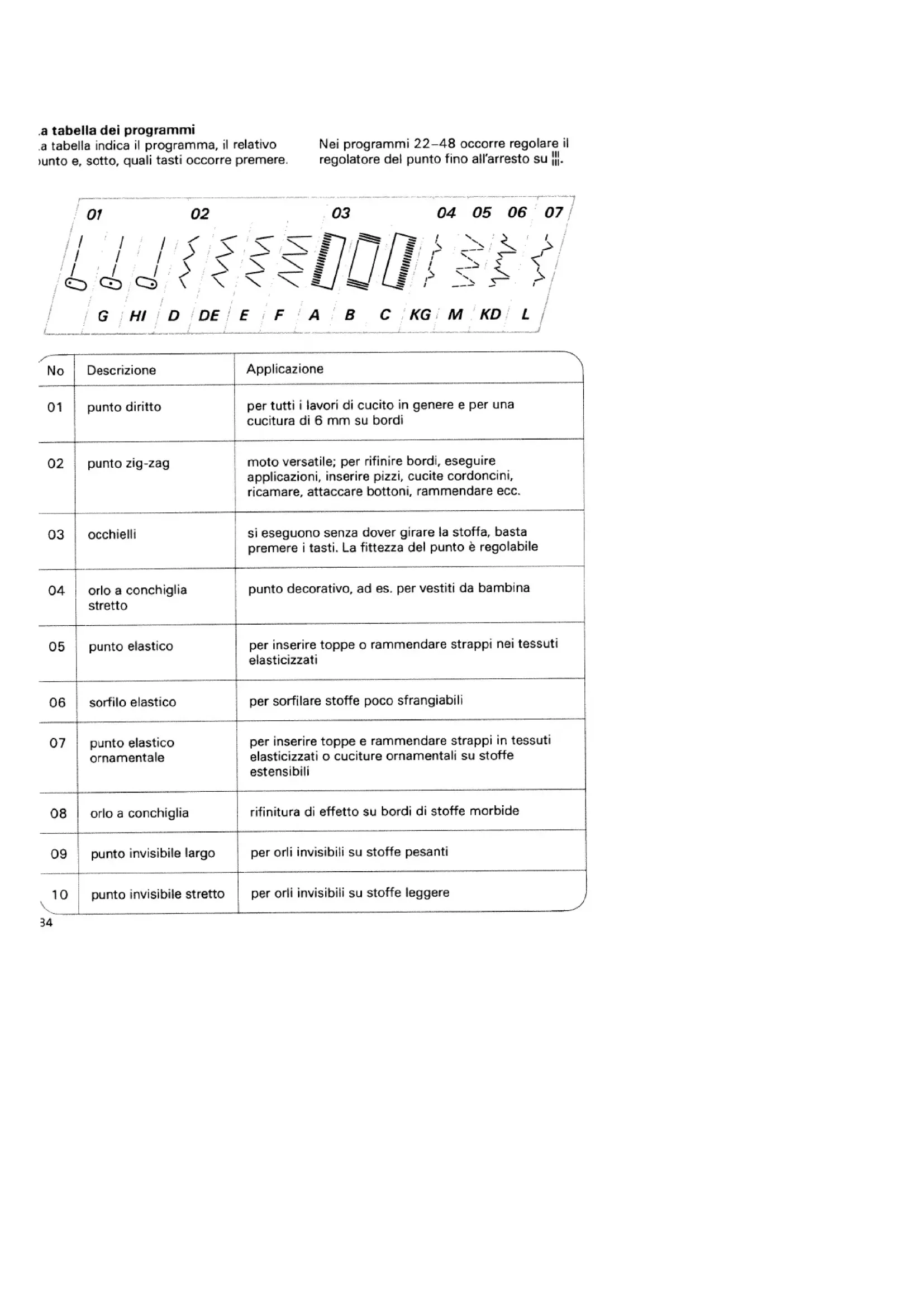

a tabella dei programmi
a tabella indica il programma, il relative e, quello e, quello tasti occorre premere.
Nei programmi 22-48 occorre regolare il regolatore del punto fino all'arresto su III.

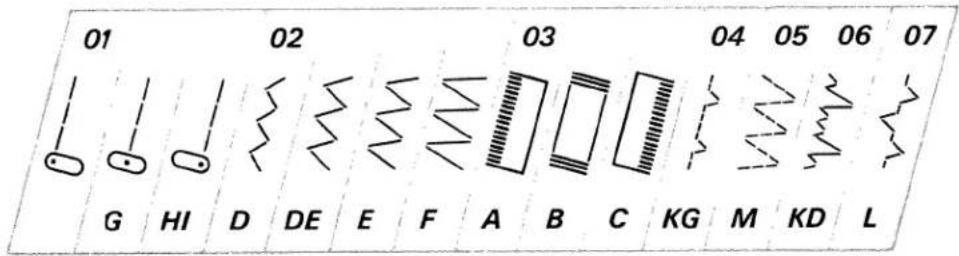

| No | Descrizione | Applicazione |
| 01 | punto diritto | per tutti i lavori di cucito in genere e per una cucitura di 6 mm su bordi |
| 02 | punto zig-zag | moto versatile; per rifenire bordi, eseguire applicazioni, inseire pizzi, cucite cordoncini, ricamare, attaccare bottoni, rammendare ecc. |
| 03 | occhielli | si eseguonoenza dover girare la stoffa,asta premere i tasti. La fittezza del punto è regolabile |
| 04 | orlo a conchiglia stretto | punto decorativo, ad es. per vestiti da bambina |
| 05 | punto elastico | per inseire toppe o rammendare strappi nei tessuti elasticizzati |
| 06 | sorfilo elastico | per sorfilare stoffe molto sfrangiabili |
| 07 | punto elastico ornamentale | per inseire toppe e rammendare strappi in tessuti elasticizzati o cuciture ornamentali su stoffe estensibili |
| 08 | orlo a conchiglia | rifinitura di effetto su bordi di stoffe morbide |
| 09 | punto invisibile largo | per orli invisibili su stoffe pesanti |
| 10 | punto invisibile stretto | per orli invisibili su stoffe leggere |

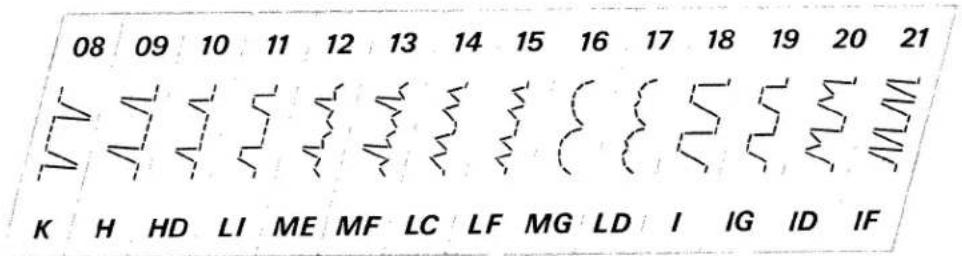

| No | Descrizione | Applicazione |
| 11 | punto greco stretto | una classica decorazione su stoffe in tinta unita |
| 12 | punto corona | cucitura ornamentale, ad es. per camicie da notte |
| 13 | punto invisibile elastico | per eseguire orli invisibili su tessuti elastici |
| 14 | punto imperatore | una cucitura ornamentale leggera, ad es. per decorazioni su fazzoletti da signora |
| 15 | punto viennese stretto | per decorazione su biancheria da davola |
| 16 | cucitura a festone | per ornare ad es. fazzoletti |
| 17 | punto reale | una cucitura ornamentale ad es. per tovglioli per bambini |
| 18 | punto greco, largeo | una classica decorazione per stoffe a tinta unita |
| 19 | punto greco stretto | una classica decorazione per stoffe in tinta unita |
| 20 | punto viennese | per decorare salviette ad es |
| 21 | punto viennese largo | per decorare ad es. tovaglie |

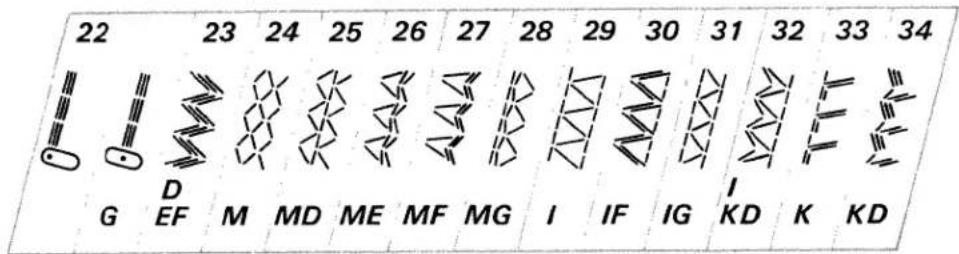

| No | Descrizione | Applicazione |
| 22 | cucitura tripla flexi | per cuciture resistenti; si estende sotto sforzo alla rompere |
| 23 | cucitura tripla zig-zag flexi | rinforzo della cucitura elastico e particolaremente piatto ad esempio per busti |
| 24 | punto nido d'ape spugna | per applicare fili elastici o per coprir cuciture su |
| 25 | punto fungo | una cucitura robusta per giunture |
| 26 | punto fiorentino, stretto | una decorazione per bordi, ad es. per biancheria da fatto |
| 27 | punto fiorentino, largo | ad esempio come cucitura ornamentale per biancheria da fatto |
| 28 | punto gallo | cucitura ornamentale, ad es. per biancheria da tavola |
| 29 | punto overlock chiuso | per coprir in maniera ornamentale orli scoperti |
| 30 | punto pavese | una cucitura di giuntura decorative per applicare passamanerie |
| 31 | punto; overlock chiuso stretto | per applicare pizzi delicati |
| 32 | punto turco | una cucitura per patch-work |
| 33 | punto overlock | una cucitura elastica per giuntare e sorfilare contemporaneamente materiali in maglia |
| 34 | punto pavone | un ornamento festoso, ad es. per tovagliie |

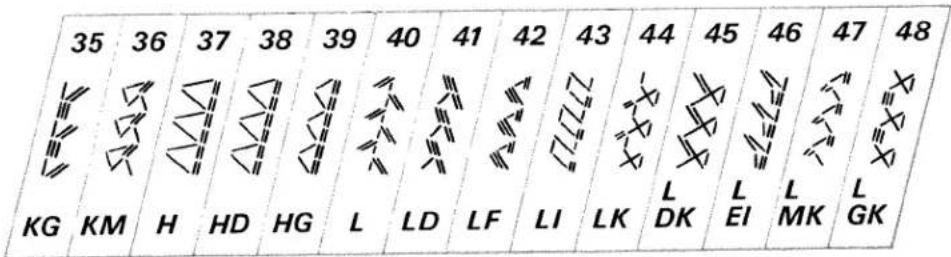

| No | Descrizione | Applicazione |
| 35 | punto overlock stretto | una delicata rifintura di bordi |
| 36 | punto corda | un ornamento arioso per abbigliamento leggero |
| 37 | punto pullover lungo | una cucitura elastica per unire e rifenire contemporaneamente stoffe in maglia |
| 38 | punto pullover medio | una cucitura elastica per unire e rifenire contemporaneamente maglia |
| 39 | punto pullover stretto | una cucitura elastica per unire e rifenire tessuti leggeri tipo jersey-crepe |
| 40 | punto piuma | una cucitura di copertura, ad es. per grembiuli |
| 41 | punto olandese | una cucitura ornamentale ad es. per tessuti per cucina |
| 42 | punto chiocciola | una cucitura ornamentale, ad es. per biancheria da bagno |
| 43 | punto tessuto | una cucitura ornamentale, ad es. per abiti rusticali |
| 44 | punto diagonale | una cucitura ornamentale, ad es. per abiti semplici e moderni |
| 45 | punto rose | una cucitura ornamentale, ad es. per decorare abiti da donna vaporosi |
| 46 | punto ramo | una cucitura decisa, ad es. per abiti da passeggio |
| 47 | punto triangolo | una cucitura ornamentale, ad es. per piigama per bambini |
| 48 | punto bordo | una cucitura ornamentale, ad es. per i bordi delltasche |
Questa macchina é corredata di SALVADITO a norma delle vigentile leggi antinfortunistiche. Il CONCESSIONARIO PAFF dovra effettuare il montaggio dell'accessorio prima della consegna al CLIENTe.
Con riserva di modifiche tecniche.
Stampato nella R.F.T.
