Produkttyp	Mechanische Nähmaschine mit programmierbaren Stichen
Marke	Pfaff
Modell	Tipmatic 1171
Abmessungen (L x T x H)	45 x 20 x 30 cm (Schätzung)
Gewicht	8 kg (Schätzung)
Stromversorgung	220-240 V, 50/60 Hz
Stichanzahl	48 Nutz- und Zierstiche
Nähgeschwindigkeit	Variabel mit elektronischer Auswahl
Knopfloch	Automatisch in einem Schritt mit einstellbarer Dichte
Beleuchtung	Integrierte Lampe (austauschbare Glühbirne)
Transporteur	Absenkbar für Freiarbeit
Nähfuß	Austauschbar, abnehmbare Sohle
Mitgeliefertes Zubehör	Spezialfüße, Nadeln, Spulen, zusätzliche Stichplatte
Pflege und Reinigung	Regelmäßige Reinigung von Fusseln und Ölen beweglicher Teile mit einem Tropfen Öl
Sicherheit	Hauptschalter, vor Nadel- oder Fußwechsel ausschalten, nicht unbeaufsichtigt in Gegenwart von Kindern lassen
Ersatzteile und Reparierbarkeit	Teile bei Pfaff-Händlern erhältlich, Sicherung austauschbar
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar, Nadeltabelle enthalten

Häufig gestellte Fragen - Tipmatic 1171 PFAFF

Was tun, wenn Stiche ausgelassen werden?

Stellen Sie sicher, dass die Nadel vollständig eingeführt ist, mit der flachen Seite nach hinten, und dass sie vom System 130/705 H ist. Ersetzen Sie die Nadel, wenn sie verbogen oder stumpf ist. Überprüfen Sie den Einfädeln und verwenden Sie eine stärkere Nadel, wenn der Faden zu dick ist.

Warum reißt der Oberfaden?

Mögliche Ursachen sind eine falsch eingesetzte Nadel, zu starke Spannung oder minderwertiger Faden. Stellen Sie die Spannung richtig ein und verwenden Sie hochwertigen Faden. Überprüfen Sie auch den Zustand der Nadel.

Warum bricht die Nadel?

Stellen Sie sicher, dass die Nadel vollständig eingesteckt und nicht verbogen ist. Verwenden Sie die richtige Nadelstärke gemäß Tabelle (z.B. 70-80 für leichte Stoffe). Ziehen Sie nicht am Stoff und überprüfen Sie, ob der Spulenkorb richtig eingesetzt ist.

Die Naht ist unregelmäßig, was tun?

Überprüfen Sie die Spannungen von Oberfaden und Unterfaden. Verwenden Sie hochwertigen, knotenfreien Faden. Stellen Sie sicher, dass die Spule gleichmäßig gefüllt ist, indem Sie den Faden durch die Vorspannung des Spulers führen. Überprüfen Sie den Einfädeln.

Die Maschine transportiert den Stoff nicht oder unregelmäßig

Reinigen Sie die unter der Stichplatte angesammelten Fusseln. Überprüfen Sie, ob der Rückwärtshebel nicht in der rechten Position ist (Transporteur abgesenkt). Stellen Sie den Transporteur-Absenkknopf nach links, um den Transporteur anzuheben.

Die Maschine ist blockiert, was tun?

Fadenreste können sich im Greiferweg verfangen haben. Entfernen Sie sie vorsichtig und geben Sie einen Tropfen Öl in den Greiferweg.

Die Maschine näht nicht die per Taste ausgewählten Stiche

Stellen Sie sicher, dass die Einstellscheibe für Zierstiche ausgekuppelt ist. Stellen Sie sie auf den weißen Punkt für Nutzstiche.

Die elektronische Unterfadenkontrolle funktioniert nicht (TipTronic)

Reinigen Sie sorgfältig Fadenreste und Staub in der Abdeckung über dem Kontrollorgan, im Greiferfach, im Spulenkorb und hinter dem Greifer. Achten Sie auf das zweite Kontrollorgan rechts.

Die Lampe leuchtet, aber die Maschine startet nicht

Überprüfen Sie die Sicherung (wahrscheinlich unter der Abdeckung). Ersetzen Sie sie gegebenenfalls durch eine neue mit gleicher Nennstromstärke.

Welche Sonderzubehörteile sind für diese Maschine erhältlich?

Viele Füße sind bei Pfaff-Händlern erhältlich, wie z.B. der Applikationsfuß (Art.-Nr. 93-042 941-91), der Bortenfuß, der Rillenfuß, der Kräuselfuß, der Kordelführer usw. Beachten Sie die Anleitung für die vollständige Liste.

BEDIENUNGSANLEITUNG Tipmatic 1171 PFAFF

	Bezeichnung	Stichlänge	Stichbrite	Nadel-entfernung	Geeignet für
	130/705 H-ZWIStärke: 80	2,5 mm2,5 mm	- -	1,6 mm2,0 mm	normale Biesennormale Biesen
	130/705 H-ZWIStärke: 80Stärke: 90Stärke: 100	2,5 mm2,5 mm3,0 mm	- - -	2,5 mm3,0 mm4,0 mm	breite Biesenextra breite Biesen
Ziemuster mit ZwillingsnadelnBevor Sie die gewünschte Verzierung ausnahen, kontrollieren Sie durch Drehung des Handrades, obdie Nadeln einwandfrei einstechen. Dadurch wird ein Nadelbrechen weltgehendst ausgeschaltet.
	Zierstichmuster/Zickzack-Muster
	130/705 H-ZWIStärke: 80Stärke: 80Stärke: 80	0,5-1,5 mm0,5-1,5 mm0,5-1,5 mm	breit schmalschmal	1,6 mm2,0 mm2,5 mm	VerzierungenVerzierungenVerzierungen
	Hohlsaum/Spezial Doppelnadel
	130/705H-ZWI-HOStärke: 80Stärke: 100	2,0-3,0 mm2,0-3,0 mm	sehr schmalsehr schmal		DekorativerHohlsaumeffekt.Stark appretierteGewebe undGlasbatist sindbesonderss gutgeignet

Needle chart

Nahstörungen und ihre Beseitigung

Ursache: Beseitigung:

1. Die Maschine laft Stiche aus

Die Nadel ist nicht richtig eingesetzt. Nadel bis zum Anschlag hochschieben.

Flache Kolbenseite nach hinten.

EsistefalscheNadeleingesetzt. Nadel System 130/705Heinsetzen.

Die Nadel ist verbogen oder stumpf. Neue Nadel einsetzen.

Die Maschine ist nicht richtig eingefädelt. Einfadelweg überprüfen.

Die Nadel ist fur das Garn zu fein. Starkere Nadel einsetzen.

2. Der Oberfaden reiSt

Aus vorgenannen Grunden. Siehe unter 1.

Bei zu starker Fadenspannung. Fadenspannung regulieren.

Bei schlechtem oder knotigem Garn, Nur gutes Nähgarn verwenden.
oder bei solchem, das durch large Lagerung zu trocken geworden ist.

3. Die Nadel bricht ab

Die Nadel ist nicht bis zum Anschlag Neue Nadel bis zum Anschlag schieben.
eingesetzt.

Die Nadel ist verbogen. Neue Nadel einsetzen.

Die Nadel ist zu dunn oder zu dick. Nadeltabelle beachten.

Durch Ziehen oder Schieber des Stoffes Maschine allein transportieren halten. wird die Nadel verbogen und stöh auf die Nahgut nuricht führn.

Die Spulenkapsel ist nicht richtig Beim Einsetzen der Spulenkapsel diese eingesetzt. bis zum Anschlag nach hinten schieren.

4. Die Naht ist nicht gleichmäßig

Die Spannung ist verstellt. Ober- und Unterfadenspannung kontrollieren.

Zu starkes, knotiges oder hartes Garn. Nur einwandfreies Garn verwenden.

Der Unterfaden ist ungleich aufgespult. Nicht freihandig aufspulen, sondern den Faden durch die Spulervorspannung lau fen lessen.

Fadenschlingen unterhalb oder oberhalb Richtig einfädeln. Ober- und Unterfaden des Stoffes. spannung kontrollieren.

Ursache:

Beseitigung:

5. Die Maschine transportiert nicht oder nur unregelmäßig

Zwischen den Transporteur-Zahnreihen hat sich Nahstaub festgepreßt.

Stichplatte abnehmen, Nähstaub mit PinseI entfernen.

Transporteur ist versenkt.
Versenkchieber steht rechts.

Versenkschieber nach links stellen.

6. Die Maschine geht schwer

Fadenreste befoinden sich in der Greiferbahn.

Fadenreste entfern und nur einen Tropfen Öl in die Greiferbahn geben.

7. Die Maschine nacht die Stiche auf den Tipptasten nicht

(Modelle mit Zierstichen)

Zierstich-Einstellrad ist eingeschaltet.

Einstellrad ausschalten; auf den weißen Punkt stellen.

8. Elektronische Unterfadenüberwachung setzt aus (tiptronic)

Fadenreste und Schmutz sitzen in der Verschlußklappe über dem Kontrolauge, im Greiferraum, in der Spulenkapsel, hinter dem Greifer und auf dem zweiten Kontrolauge rechts hinter dem Greifer.

Fadenreste und Schmutz entfern; mit besonderer Vorsicht von dem zweiten Kontrollauge.

9. Das Nählicht leuchtet und die Maschine lauft nicht (tiptronic)

Sicherung ist defekt.

Neue Sicherung einsetzen.

Wichtige Hinweise

Vor dem Auswechseln von Nahfufen und Nadeln muß der Hauptschalter 104 ausgeschaltet werden. Die eingefädete Maschine nicht ohne Stoff in Bewegung setzen. Beim Verlassen der Maschine, auch kurzfristig, den Hauptschalter ausschalten. Dies ist wichtig, wenn Kinder in der Nähe sind.

Fault finding

Cause:

Remedy:

1. Machine skips stitches

Das Sonderzubehör ist für spezielle Nährarbeiten. Es ist bei ihrem Handler gegen Berechnung erhältlich. Das Zubehör ohne Bestellnummer ist in Vorbereitung und kann noch nicht erworben werden.

Zubehör	Bestell-Nr.	Naharbeit
Applikationsfuß	93-042 941-91	zum Applizieren
Bandeinfasser (Nährfußhalter entfernen)	98-053 484-91	zum Einfassen von Kanten mit Band
Biesenfuß 5 Rillen (Zwillingsnadelin mit Nadelabstand 1,8-2,5)	93-042 950-91	zum Biesennähen (Nadelstärke 80, für feine Biesen Nadelstärke 70)
Biesenfuß 7 Rillen (Zwillingsnadelin mit Nadelabstand 1,4-1,8)	93-042 953-91
Biesenzunge (2 Stück)	93-035 952-45
Fransenfuß	93-042 943-91	zum Nahlen von Fransen und zum Durchschlagen
Geradstichfuß	98-694 821-00	für Absteppnähte und zum Nahlen von wichtenden feinen und weichen Stoffen (Seidenjersey etc.)
Stichplatte mit Rundloch	98-694 822-00
Kapper 4,5 mm	93-042 946-91	für Kappnähte
Kapper 6,5 mm	93-042 948-91
Kräuselfüß	93-036 998-91	zum Kräuseln von Volants etc.
Kordonierfuß	93-036 915-91	zum Kordonieren
Lochstickplatte	93-036 975-45	für Lochstickerei
Säumer 4 mm (für Obertransport)	98-694 823-00	zum Säumen von Kanten
Strickkantenfuß	93-042 957-91	zum Nahlen von Strickmaterial

Inhaltsverzeichnis	Seite
Anlasser	3, 16
Doppelter Stofftransport	18
Einstellrad für Zierstiche (Modèle mit Zierstichen)	28
Elektrischer Anschluß	2a-3a
Elektronische Endgeschwindigkeitsvorwahr	30
Elektronische Unterfadenüberwachung	30
Fadenabschneider	17
Garnolle aufschieben	11
Glühlampe auswechseln	46
Heften	30
Knopflochnären	41-43
Nadel auswechseln	44
Nadelstellung unter und oben	30
Nadeltable	48, 49
Nährüsse	37
Nährüsse auswechseln	36
Nahstörungen und ihre Beseitigung	56, 57
Nahwerk ausschalten	5
Nahwerk einschalten	7, 9
Nutzstiche einstellen	24
Nutz- und Stretchstichkombinationsen	26
Oberfaden einlagen und Nadel einfädeln	12, 13
Oberfadenspannung prufen	16
Programmtabelle	72-75
Reinigen und Ölern	45
Rückwärtnähen	20
Sicherung auswechseln	47
Sonderzubehr	64
Spezialnahfése	38-40
Spulen vorbereiten	4
Spulen von einer zweiten Garnrolle	6, 7
Spulen durch die Nadel	8, 9
Spule einlagen	10
Spulenkapsel einsetzen	11
Stichlage einstellen bei Geradstich	27
Stichänge einstellen	19
Stoffdrückerhebel	15
Stretchliche einstellen	25
Tipptasten	21
Transporteur versenken	44
Unterfaden hersaufholen	14
Unterfadenspannung prufen	10
Verwandlungsnährfläche und Zubehörkästchen	34, 35
Zierstiche und Kombinationen (Modelle mit Zierstichen)	28, 29

Special accessories

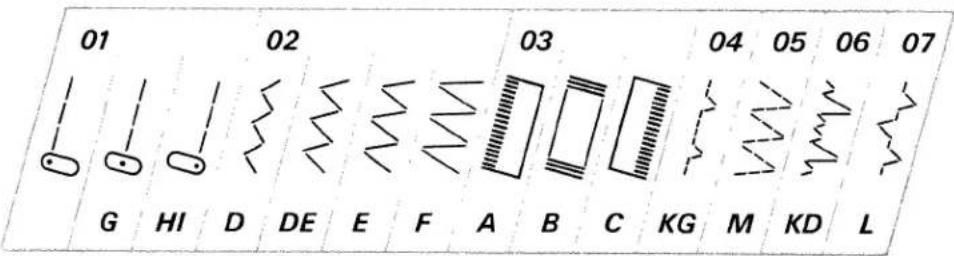

Die Tabelle zeigt die Programmnummer, den dazugehorenden Stich und darunter die Einstellung der Maschine. Bei den

Programmen 22-48 ist der Stichlängen-Einsteller bis zum Anschlag auf III zu dren. Bei allen übrigen ist die Stichlänge

Nr.	Bezeichnung	Anwendung
01	Geradstich	Für alle Nährbeiten und einen 6 mm Ziersteppstich.
02	Zickzackstich	Vielfeitig anwendbar; zum Versäubern von Nähten, Applizieren, Spitzen einsetzen, Nahlen von Raupen-nahmen, Sticken und Stopfen usw.
03	Knopflöcher	Ohne Drehen des Stoffes, nur tippen und das Knopf-loch ist fertig. Die Stichdichte laßt sich regulieren.
04	Muschelkantenstich schmal	Ein Dekorstich, zum Beispiel für Mädchenkleider.
05	Elasticstich	Zum Einsetzen von Flicken oder Ausbessern von Rissen in dehnbarem Material.
06	Elastischer Kantenstich	Zum Einfassen von weniger fransenden Stoffkanten.
07	Zierelasticstich	Zum Flicken einsetzen oder Risse ausbessern in dehnbarem Material oder für decorative Schmuck-nähte auf elastischen Geweben.
08	Muschelkantenstich	Effektvoller Kantenabschluss an zarten Materialien.
09	Blindstich breit	Für unsichtbare Saumnähte an dickeren Stoffen.
10	Blindstich schmal	Für unsichtbare Saumnähte an dünnen Stoffen.

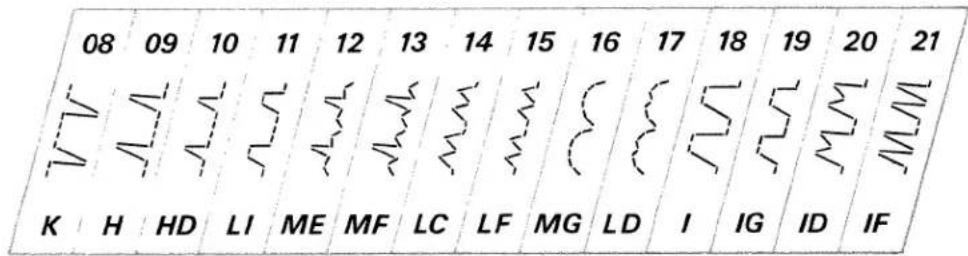

Nr.	Bezeichnung	Anwendung
11	Griechenstich schmal	Eine klassische Dekorationsnacht für Unistoffe.
12	Kronenstich	Eine Schmucknaht, zum Beispiel für Nachthemden.
13	Elastischer Blindstich	Eine unsichtbare Saumnacht für dehnbare Materialien.
14	Kaiserstich	Eine zarte Dekorationsnacht, zum Beispiel für Darentaschentücher.
15	Wienerstich schmal	Dekoriert zum Beispiel Tischwäsche.
16	Langettenstich	Verziert zum Beispiel Taschentücher.
17	Königsstich	Eine Dekorationsnacht, zum Beispiel für Kinderservieten.
18	Griechenstich breit	Eine klassische Dekorationsnacht für alle Unistoffe.
19	Griechenstich schmal	Eine klassische Dekorationsnacht für Unistoffe.
20	Wienerstich	Dekoriert zum Beispiel Servieten.
21	Wienerstich breit	Dekoriert zum Beispiel Tischdecken.

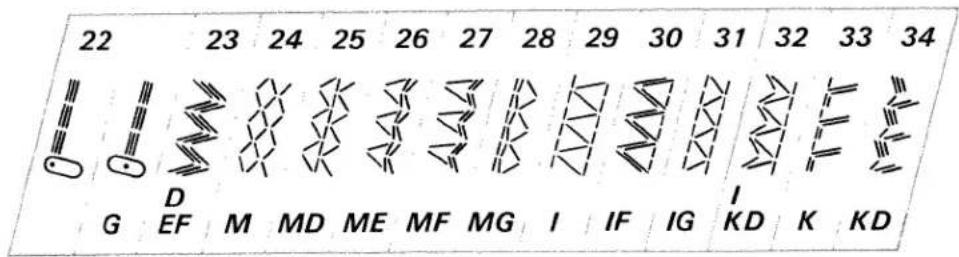

Nr.	Bezeichnung	Anwendung
22	Stretch-3fach-Geradstich	Nähte, die etwas aushalten müssen, dehnen sich bei jeder Beanspruchung ohne zu reißen mit.
23	Stretch-3fach-Zickzackstich	Besonders flache, elastische Nahtverständigung, zum Beispiel für Miederwaren.
24	Wabenstich	Zum Aufnahmen von Gummifäden oder zum Überdecken von Frotteenäthen.
25	Fugenstich	Eine kräftige, decorative Verbindungsnaht.
26	Florentinerstich schmal	Eine Saumdekoration, zum Beispiel für Bettwässe.
27	Florentinerstich breit	Zum Beispiel für Schmucknähte an Schlafzimmertextilien.
28	Hahnentritt	Eine Ziernahlt, zum Beispiel für die Dekoration von Frühstkustisch-Textilien.
29	Geschlossener Overlockstich	Zum schmückenden und materialgerechten Übernüssen offener Saumkanten.
30	Wimpelstich	Eine decorative Verbindungsnaht zum Aufnahmen von Bordären.
31	Geschlossener Overlockstich schmal	Zum Aufnahmen zarter Spitzen.
32	Türkischer Stich	Eine Absteppnaht auf Patchwork.
33	Overlockstich	Elastische Schließ- und Versäuberungsnaht für Maschenware.
34	Pfaffenstich	Ein festliches Ornament, zum Beispiel für Tischwässe.

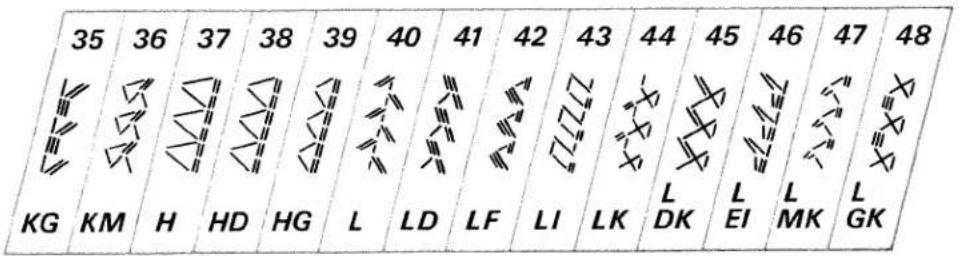

Nr.	Bezeichnung	Anwendung
35	Overlockstich schmal	Eine zarte Randverzierung.
36	Kordelstich	Eine lockere Schmucknaht für luftige Bekleidung.
37	Pulloverstich breit	Elastische Schließ- und Versäuberungsnaht für Jerseymaterialien.
38	Pulloverstich mittel	Elastische Schließ- und Versäuberungsnaht für Polostoffe.
39	Pulloverstich schmal	Elastische Schließ- und Versäuberungsnaht für dünne Jersey-Crepe.
40	Federstich	Eine schmückende Überdecknaht, zum Beispiel für Schürzen.
41	Holländerstich	Eine Ziernaht zum Beispiel für Kühentextilien.
42	Schneckenstich	Eine Dekornaht, zum Beispiel für Badezimmerutensilien.
43	Webstich	Eine Schmucknaht, zum Beispiel für rustikale Kleider.
44	Diagonal-Stich	Eine Schmucknaht, zum Beispiel für moderne, schlichte Kleider.
45	Rosenstich	Eine Verzierungsnaht, zum Beispiel für duftige Damenkleider.
46	Zweigstich	Eine rassige Naht, zum Beisiel für Wanderkleider.
47	Dreiectstich	Eine Ziernaht, zum Beisiel für Kindernachthemden.
48	Randstich	Eine Schmucknaht, zum Beisiel für die Ränder von Taschen.

itch programs

PFAFF-HANDELSGESELLSCHAFT fur Haushaltnahmaschinen m.b.H. 7500 Karlsruhe 41

Technische Änderungen vorbehalten.

Gedruckt in Deutschland

Druckerei WIDMANN GmbH Karlsruhe

Nr.30081Wi.6/88

deu. engl. franci. ital. (1050-1171)
