tipmatic 1147 - Nähmaschine PFAFF - Kostenlose Bedienungsanleitung

Produkttyp	Mechanische Nähmaschine
Marke	Pfaff
Modell	tipmatic 1147
Breite	40 cm
Tiefe	18 cm
Höhe	30 cm
Gewicht	7,5 kg
Stromversorgung	220-240 V, 50/60 Hz
Leistung	70 W
Höchstgeschwindigkeit	800 Stiche pro Minute
Stichanzahl	5 integrierte Stiche
Knopfloch	Halbautomatisch in 4 Schritten
Spulensystem	Freifall
Stichlänge	Einstellbar von 0 bis 4 mm
Stichbreite	Einstellbar von 0 bis 5 mm
Nadeleinfädeln	Manuell
Beleuchtung	Glühlampe
Funktionen	Rückwärtsgang, Spulenwickler
Wartung	Regelmäßige Reinigung des Greifers und Schmierung
Garantie	2 Jahre
Reparierbarkeit	Ersatzteile verfügbar

Häufig gestellte Fragen - tipmatic 1147 PFAFF

Wie fädle ich die Nadel an meiner Pfaff tipmatic 1147 ein?

Zum Einfädeln der Nadel heben Sie den Faden mit dem Handrad an, legen Sie die Spule auf den Spulenhalter, führen Sie den Faden durch die Führungen und dann von vorne nach hinten durch das Nadelöhr. Beachten Sie das Einfädelschema an der Maschine.

Warum reißt mein Faden häufig?

Mehrere mögliche Ursachen: Die Fadenspannung ist zu hoch, die Nadel ist verbogen oder stumpf, der Faden ist von schlechter Qualität oder der Greifer ist verschmutzt. Überprüfen Sie die Spannung, wechseln Sie die Nadel, verwenden Sie einen geeigneten Faden und reinigen Sie den Mechanismus.

Wie wechsle ich die Nadel?

Lösen Sie die Nadelschraube mit einem Schraubendreher, entfernen Sie die alte Nadel, setzen Sie die neue Nadel mit der flachen Seite nach hinten ein und ziehen Sie die Schraube fest. Achten Sie darauf, dass die Nadel bis zum Anschlag eingeschoben ist.

Meine Maschine macht ein ungewöhnliches Geräusch, was tun?

Schalten Sie die Maschine sofort aus. Reinigen Sie den Greifer und die zugänglichen Mechanismen, entfernen Sie eingeklemmte Fäden und ölen Sie die in der Anleitung angegebenen Schmierstellen. Wenn das Geräusch anhält, wenden Sie sich an einen Reparaturdienst.

Wie stelle ich die Fadenspannung ein?

Die Spannung wird mit dem Spannungsrad oben an der Maschine eingestellt. Drehen Sie in Richtung +, um die Spannung zu erhöhen, in Richtung -, um sie zu verringern. Testen Sie an einem Stoffrest: Die Stiche sollten gleichmäßig sein, ohne Schlaufen oder Falten.

Wie erstelle ich ein Knopfloch an der tipmatic 1147?

Verwenden Sie den Knopflochfuß und den speziellen Hebel. Wählen Sie den Knopflochstich (Schritt 1 bis 4). Legen Sie den Knopf in den Fuß und nähen Sie das Knopfloch entsprechend den Markierungen. Die Maschine führt die Schritte automatisch aus.

Mein Stoff bewegt sich nicht, warum?

Überprüfen Sie, ob der Hebel zum Absenken der Transporteur in der oberen Position ist (Transporteur ausgefahren). Reinigen Sie den Transporteur, wenn er verschmutzt ist. Stellen Sie sicher, dass der Stoff richtig positioniert und der Nähfuß abgesenkt ist.

Wie reinige und warte ich meine Maschine?

Trennen Sie die Maschine vom Stromnetz. Öffnen Sie die Stichplatte und entfernen Sie den Greifer. Reinigen Sie die Fusseln mit einem Pinsel. Ölen Sie die im Handbuch angegebenen Stellen (ein Tropfen Spezialöl). Setzen Sie den Greifer und die Stichplatte wieder ein.

Wo finde ich detaillierte Anleitungen für die tipmatic 1147?

Die vollständige Bedienungsanleitung steht kostenlos als PDF-Download auf notice-facile.com zur Verfügung. Sie können auch den Online-Hilfebereich besuchen oder den Pfaff-Kundendienst kontaktieren.

Was tun, wenn die Maschine nicht startet?

Überprüfen Sie, ob der Stecker eingesteckt und der Schalter auf Ein steht. Prüfen Sie das Netzkabel. Wenn nichts passiert, könnte die Sicherung oder der Motor defekt sein. Wenden Sie sich an einen Fachmann.

BEDIENUNGSANLEITUNG tipmatic 1147 PFAFF

für Haushaltnähmaschinen

nach DIN 57 700 Teil 28 bzw. IEC 335 Teil 28

(1) Der Benutzer hat wegen der auf- und abgehenden Nadel genügend Vorsicht walten zu lassen und die Nähstelle bei der Arbeit ständig zu beobachten. b) Beim Verlassen der Maschine, bei Wartungsarbeiten oder beim Wechseln von mechanischen Teilen oder Zubehör ist die Maschine durch Herausziehen des Netzsteckers aus der Steckdose vom Netz zu trennen. c) Die maximal zulässige Leistung der Lampe beträgt 15 Watt.

114 Taste „Rückwärts“

115 Programmtabelle (1047, 1147)

Die Kofferhaube abheben. Den Tragegriff umklappen. Den Klappdeckel 101 öffnen.

Den Anlasser und die Bedienungsanleitung aus dem Fach N nehmen. So wie die Abbildung oben zeigt, beides wieder einräumen.

Elektrischer Anschluss: Anlasser auf den Boden stellen. Stecker N in die Maschine, und Stecker O in die Wandsteckdose stecken.

Hauptschalter P drücken, wobei das Nählicht aufleuchtet. Anlasser niedertreten. Je tiefer man drückt, um so schneller näht die Pfaff.

Electronic-Anlasser (Schalter Q) Stellung ▶ = halbe Endgeschwindigkeit Stellung ◀◀ = volle Endgeschwindigkeit

Spulen vorbereiten: Unter die Nähfläche greifen und diese nach links schwenken.

Verschlussklappe 119 nach unten öffnen.

Hauptschalter 104 ausschalten. Klappe N anheben und die Spulenkapsel herausziehen. Klappe N loslassen und die Spule herausnehmen.

Spule auf den Spuler 117 stecken. Stift N muss in Schlitz O.

Nähwerk ausschalten: Handrad festhalten und Scheibe 103 nach vorn drehen.

Zweiten Garnrollenhalter nach hinten schwenken.

Garnrolle und kleine Ablaufscheibe P auf den Halter schieben.

Spulen von einer zweiten Garnrolle: Spulerfadenführung 125 nach vorn schwenken. Den Faden in die Führung 123 und, wie die Zeichnung zeigt, in die Führung 125 ziehen, wobei der Faden zwischen die Führung und die Spannungsfeder N kommen muß. Nun den Faden einige Male um die Spule wickeln. Die Spule nach rechts drücken. Den Anlasser betätigen und aufspulen. Die volle Spule nach links drücken, abnehmen, den Faden nach vorn ziehen und im Abschneider O durchschneiden.

Wichtig: Bei Garnrollen mit Fadenhalteschlitz muß der Schlitz beim Aufschieben rechts sein.

Nähwerk einschalten: Handrad festhalten und Scheibe 103 nach hinten drehen. Dann Handrad nach vorne drehen, bis es einrastet.

Spulen durch die Nadel:

Den Nähfuß anheben. Nadelstellung oben. Die Spule auf den Spuler 117 aufstecken. Nähwerk ausschalten. Den Oberfaden unter dem Nähfuß nach rechts und durch die Führung 125 ziehen (siehe Zeichnung). Den Faden einige Male um die Spule wickeln und diese nach rechts drücken. Den Anlasser betätigen und aufspulen. Die volle Spule nach links drücken, abnehmen, den Faden nach vorn ziehen und im Abschneider "N" durchschneiden.

Nähwerk einschalten: Handrad festhalten und Scheibe 103 nach hinten drehen. Dann Handrad nach vorne drehen, bis es einrastet.

Spule einlegen N (Faden nach hinten). Den Faden in den Schlitz O und bis zur Öffnung P ziehen.

Unterfadenspannung prüfen: Kapsel leicht, ruckartig aufwärtsbewegen. Sie muß stufenweise niedersinken. (Einstellschraube Q nach links drehen = loser, nach rechts drehen = fester).

Spulenkapsel einsetzen:

Hauptschalter 104 ausschalten. Klappe N anheben und die Kapsel bis zum Anschlag auf Stift O schieben. Ausschnitt P muß dabei nach oben zeigen.

Spulenkapsel einsetzen:

Garnrolle aufschieben: Vor kleine Rollen die kleine oder mittlere Ablaufscheibe Q schieben, vor große Rollen die große Ablaufscheibe R.

Hauptschalter 104 ausschalten. Nadelstellung oben. Nähfuß anheben. Den Faden den Pfeilen nach in Schlitz N, links an der Führung P vorbei, von unten in Schlitz O, in den Fadenhebel 124, zurück in Schlitz O und in die rechte Führung am Nadelhalter ziehen. Taste B tippen (Seite 20).

Oberfaden einfädeln:

Oberfaden hinter den Haken Q legen und halten. Einfädler 110 ganz nach unten ziehen.

Einfädler nach vorn an die Nadel schwenken.

Den Faden von unten in den Haken R hängen.

Einfädler nach hinten schwenken, den Faden dabei loslassen und den Einfädler hochgleiten lassen. Dann den Faden ganz durch das Nadelöhr ziehen.

Oberfaden festhalten. Handrad nach vorn drehen und einen Stich nähen. Nadel und Fadenhebel müssen wieder oben stehen. Mit dem Oberfaden den Unterfaden nach oben ziehen.

Ober- und Unterfaden nach rechts unter den Nähfuß legen.

Verschlussklappe 119 nach oben schließen.

Nähfläche 107 an die Maschine schwenken.

Stoff unter den Nähfuß legen.

Beim Einlegen extrem dicker Stofflagen Hebel 112 höher anheben.

Zum Einlegen von besonders dicken Stofflagen den Hebel 112 anheben.

Stoffdrückerhebel 112 senken (N ist die Stellung zum Stopfen).

Anlasser niedertreten. Je tiefer man drückt, desto schneller näht die Pfaff. Bedienung des Fußanlassers: Je weiter man das Pedal niederdrückt, desto schneller läuft die Maschine.

Oberfadenspannung 122

N = Einstellmarkierung.

Fadenspannung überprüfen:

Die normale Einstellung liegt im weißen Bereich von 3-5. Je höher die Zahl, desto fester die Spannung.

Die Überprüfung wird mit dem Zickzackstich vorgenommen.

Eine kurze Naht nähen. Die Fadenverknotung soll in der Mitte der Stofflagen liegen.

Stoffdrückerhebel 112 hochstellen. Stoff nach hinten herausnehmen.

Fadenabschneider N. Fäden einlegen und nach unten ziehen.

Stichlänge einstellen:

Die Zahlen auf dem Stichlängen-Einsteller 106 geben die Stichlänge in mm an. Der Einstellbereich ist 0 bis 6 mm. Die gewünschte Stichlänge wird an die Einstellmarkierung N gedreht.

Die Abbildung O unten zeigt die Einstellung des Stichlängen-Einstellers zum Nähen der rot abgebildeten Stretchstiche auf den Tasten.

Die Taste 114 niederdrücken. Solange die Taste gedrückt wird, näht die Maschine rückwärts.

Rückwärtsnähen

Die verschiedenen Modelle haben eine unterschiedliche Anzahl von Tipptasten und Programmen.

A, B, C Knopflochtasten

Die Taste B ist gleichzeitig die Ausschalt-Taste zum Lösen der getippten Tasten und linke Stichlage (siehe Seite 26).

D Stretch-3-fach-Zickzackstich 2 mm Zickzackstich 2 mm

E Stretch-3-fach-Zickzackstich 3,5 mm Zickzackstich 3,5 mm

F Stretch-3-fach-Zickzackstich 5 mm Zickzackstich 5 mm

G Stretch-3-fach-Geradstich Geradstich

H Pulloverstich Blindstich

I Geschlossener Overlockstich Verbindungsstich

K Overlockstich

Muschelkantenstich

L Federstich

Zierelastikstich

M Wabenstich

Elastikstich

Bei Modell 1147 muss zum Nähen der Stiche auf den Tipptasten das Zierstich-Einstellrad ausgeschaltet werden. Dazu den weißen Punkt unter die Einstellmarkierung drehen, siehe Seite 27.

Im Klappdeckel ist die Programmtabelle mit den Stichen und Stichkombinationen abgebildet. In der Tabelle auf den Seiten 68-71 finden Sie die dazugehörigen Hinweise für ihre Verwendung.

Die Buchstaben der Tasten ihrer Maschine bestimmen die Programme und Kombinationen, welche genäht werden können.

Finger-tip controls

Nutzstiche einstellen:

(weiße Symbole)

Taste tippen und die gewünschte Stichlänge zwischen 1 und 6 einstellen.

Alle Zickzack- und Nutzstiche werden durch zusätzliches Tippen der Taste G in der Breite halbiert.

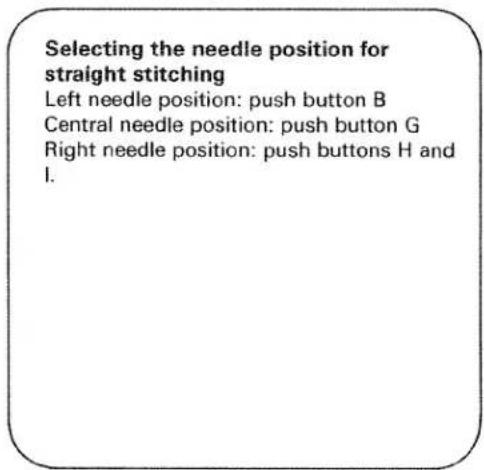

Stretchstiche einstellen:

(rote Symbole)

Taste tippen und Stichlängen-Einsteller bis zum Anschlag auf rotes Symbol stellen.

Alle Stretchstiche werden durch zusätzliches Tippen der Taste G in der Breite halbiert.

Nutz- und Stretchstich-Kombinationen: Die Stichkombinationen sind auf der Programmtabelle im Klappdeckel angegeben und am Ende dieser Anleitung mit Nähhinweisen. Zum Beispiel der Elastische-Blindstich: Taste M und F gleichzeitig tippen. Stichlänge zwischen 1 und 4 wählen.

für Haushaltnähmaschinen

nach DIN 57 700 Teil 28 bzw. IEC 335 Teil 28

a) Der Benutzer hat wegen der auf- und abgehenden Nadel genügend Vorsicht walten zu lassen und die Nähstelle bei der Arbeit ständig zu beobachten. b) Beim Verlassen der Maschine, bei Wartungsarbeiten oder beim Wechseln von mechanischen Teilen oder Zubehör ist die Maschine durch Herausziehen des Netzsteckers aus der Steckdose vom Netz zu trennen. c) Die maximal zulässige Leistung der Lampe beträgt 15 Watt.

Einige Sicherheitsregeln

Einstellrad für Zierstiche (Modell 1147):

Jedem Zierstich ist ein Buchstabe zugeordnet. Den Zierstich auf der Tabelle auswählen. Mit dem Einstellrad „N“ den entsprechenden Buchstaben unter die Einstellmarkierung „O“ drehen.

Zum Nähen der Nutzstiche muss das Einstellrad „N“ der Zierstiche ausgeschaltet werden. Dazu den weißen Punkt unter die Einstellmarkierung „O“ drehen.

Zierstiche und Kombinationen mit Modell 1147:

Musterkombinationen lassen sich durch Drücken der Tasten in Verbindung mit den Zierstichen herstellen. Die Tabelle zeigt den Stich und darunter, welche Tasten zu drücken sind. Beim Hinweis "stretch" Stichlängen-Einsteller auf stretch drehen.

Unter die Nähfläche greifen und diese nach links schwenken.

Verwandlungsnähfläche und Zubehör: Nähfläche kann herausgenommen werden N. Nähfläche öffnen, Zubehörkästchen P herausnehmen. Unter dem Zubehörkästchen ist ein Zubehörfach O. Abbildung Q zeigt, wie Nähfüße, Nadeln und Spulen eingeordnet werden müssen.

0 Stopffuß 1 Normalnähfuß 2 Klarsichtfuß 3 Säumer 4 Blindstichfuß 5 Reißverschlussfuß 6 Knopflochfuß 7 Lineal

Hauptschalter 104 ausschalten. Roten Knopf N drücken. Der Fuß rastet aus.

Nähfuß anbringen: Stoffdrückerhebel senken und den Fuß dabei so schieben, dass der Steg O in die Nuten P einrasten.

Q und R sind zum Zubehör befestigen. S ist die Nähfußhalterschraube.

Nähfüße (Normalzubehör)

0 Stopffuß 4 Blindstichfuß 1 Normalnähfuß 5 Reißverschlussfuß 2 Klarsichtfuß 6 Knopflochfuß 3 Säumer 7 Lineal

Das Lineal in die Bohrung O schieben und nach Einstellen des gewünschten Abstandes Schraube P festdrehen.

Blindstichfuß:

Blindstichnähen (Q): Mit der Schraube R die Führung nach links stellen. Die Führung wird dann für den Nadeleinstich reguliert. An der Führungskante S läuft der Bruch des Oberstoffes entlang.

Kantenführung (N):

Die Nadel hochstellen. Den Bügel P nach hinten drücken und festhalten. Den Stift des Fußes in die Bohrung N einführen, die Gabel R greift dabei um die Stoffdrückerstange, und den Fuß bis zum Anschlag einsetzen. Den Bügel P loslassen, wobei er sich auf die Halteschraube O legt. Die Schraube O festdrehen. Beim Stopfen mit Wolle wird der Wollfaden in die Führung S gezogen.

Stopffuß:

Den hinteren Steg in die Nute N einhängen, den Fuß vorne hochdrücken und in die Nute O einrasten.

Je nach Verarbeitung kann der Reißverschlussfuß nach links, Abbildung P oder rechts, Abbildung Q verschoben werden.

Reißverschlussfuß:

Knopfloch einstellen:

Taste C tippen. Oberfadenspannung in den Knopflochbereich bei 3 stellen. Knopflochfuß anbringen. Stichdichte im Knopflochbereich N einstellen. Einlauffaden wie folgt im Nähfuß einlegen: Faden über die hintere Nocke O legen, straff ziehen und in der vorderen Nocke P einklemmen. Beim Nähen läuft der Pfeil O an der Skala R entlang. Dadurch kann die Knopflochlänge bestimmt werden. Zum Knopflochnähen feines Nähgarn verwenden.

Knopfloch-Einstellung:

Schiene bis zum Anschlag nach vorne ziehen.

1 Erste Raupe in der gewünschten Länge nähen. 2 Taste B tippen und festhalten, 4 bis 6 Riegelstiche nähen. Den Stoff dabei festhalten. Taste loslassen. 3 Taste A tippen. Zweite Raupe in der gleichen Länge wie die erste nähen. 4 Taste B tippen und festhalten, 4 bis 6 Riegelstiche nähen. Den Stoff dabei festhalten. Taste loslassen. 5 Einige Vernähstiche nähen. Den Stoff herausnehmen. Einlauffaden anziehen und abschneiden. 6 Knopfloch aufschneiden.

Es empfiehlt sich, vor dem Nähen der Knopflöcher in das Kleidungsstück ein Probeknopfloch zu nähen.

Knopflöcher nähen

Nadel auswechseln (System 130/705 H): Hauptschalter 104 ausschalten. Schraube N lösen. Nadel herausnehmen. Neue Nadel (flache Kolbenseite nach hinten) ganz nach oben schieben. Schraube festdrehen.

Versenkschieber nach P schieben = versenkt, nach O schieben = zum Nähen.

Netzstecker ziehen. Stichplatte hinten anheben N und herausnehmen O. Mit dem Pinsel den Transporteur und den Greiferraum reinigen. Die Maschine nicht ölen. Nur ab und zu einen Tropfen Öl, wie die Zeichnung zeigt, in die Greiferbahn geben.

Reinigung und Ölung

Glühlampe auswechseln:

Netzstecker ziehen. Klappdeckel schließen und Tragegriff hochstellen. Führungslineal zwischen Kopfdeckel und Gehäuse sowie durch den Ausschnitt Q stecken. Lampengehäuse niederdrücken und festhalten. Lampe Richtung N drehen und herausnehmen. Neue Lampe mit den Nocken in die Schlitze P schieben, hochdrücken und in Richtung O drehen. Lineal herausnehmen.

Die Wahl der richtigen Nadel garantiert eine bessere Verarbeitung des Nähmaterials

Stoffqualität leichtNadel60 70 75

Stoffqualität mittelNadel80 90

Stoffqualität schwerNadel100 110 120

Nadelspitzen

Bezeichnung	Profil	Nadelspitze und Nadelöhr	Geeignet für
130/705 H Nadelstärke: 70/80		kleine Kugelspitze	Universalnadel für feinmaschige Synthetik-gewebe, feines Leinen, Chiffon, Batist, Organdy, Wollstoffe, Samt, Ziernähte, Stickereien
130/705 H-SUK Nadelstärke: 70/110		mittlere Kugelspitze	Grobmaschige Strickstoffe, Wirkstoffe, Lastex, Interlock, Quiana, Simplex
130/705 H-PS Nadelstärke: 75 + 90		mittlere Kugelspitze	Speziell für Pfaff entwickelte Stretchnadel. Besonders gut geeignet für empfindliche Stretch- und Wirkstoffe
130/705 H-SKF Nadelstärke: 70/110		große Kugelspitze	Grobmaschige Miederwaren, Lycra, Simplex, Lastex
130/705 H-J Nadelstärke: 90–110		spitze Rundspitze	Köper, Berufsbekleidung, schwere Leinen-stoffe, Blue Jeans, feines Segeltuch
130/705 H-LR Nadelstärke: 70–120		Schneidspitze (rechts-schneidend)	Leder, Wildleder, Kalbsleder, Ziegenleder
130/705 H-PCL Nadelstärke: 80–110		Schneidspitze mit Spitzenrinne (linkslaufend)	Kunstleder, Plastic, Folien, Wachstuch
130 H-N Nadelstärke: 70–110		kleine Kugelspitze langes Nadelöhr	Absteppnähte mit Knopflochseide oder synthetischem Garn 30/3
130/705 H-WING Nadelstärke: 100		Hohlsaum-Spitze	Effektvolle Hohlsaumnähte bei stark appre-tierten Geweben, Organdy, Glasbatist

[6-43]	Bezeichnung	Stichlänge	Stichbreite	Nadelentfernung	Geeignet für
	130/705 H-ZWI Stärke: 80	2,5 mm2,5 mm	--	1,6 mm2,0 mm	normale Biesen normale Biesen
	130/705 H-ZWI Stärke: 80 Stärke: 90 Stärke: 100	2,5 mm2,5 mm3,0 mm	--	2,5 mm3,0 mm4,0 mm	breite Biesen extra breite Biesen
Ziermuster mit Zwillingsnadeln Bevor Sie die gewünschte Verzierung ausnähen, kontrollieren Sie durch Drehung des Handrades, ob die Nadeln einwandfrei einstechen. Dadurch wird ein Nadelbrechen weitgehendst ausgeschaltet.
[4-30]	Zierstichmuster/Zickzack-Muster
	130/705 H-ZWI Stärke: 80 Stärke: 80 Stärke: 80	0,5–1,5 mm0,5–1,5 mm0,5–1,5 mm	breitschmalschmal	1,6 mm2,0 mm2,5 mm	VerzierungenVerzierungenVerzierungen
[8-10]	Hohlsaum/Spezial Doppelnadel
	130/705 H-ZWI-HO Stärke: 80 Stärke: 100	2,0–3,0 mm2,0–3,0 mm	sehr schmalsehr schmal		DekorativerHohlsaumeffekt. Stark appretierte Gewebe und Glasbatist sind besonders gut geeignet

Nadeltabelle

Nähstörungen und ihre Beseitigung

Ursache:

Beseitigung:

1. Die Maschine lässt Stiche aus

Die Nadel ist nicht richtig eingesetzt.	Nadel bis zum Anschlag hochschieben.Flache Kolbenseite nach hinten.
Es ist eine falsche Nadel eingesetzt.	Nadel System 130/705 H einsetzen.
Die Nadel ist verbogen oder stumpf.	Neue Nadel einsetzen.
Die Maschine ist nicht richtig eingefädelt.	Einfädelweg überprüfen.
Die Nadel ist für das Garn zu fein.	Stärkere Nadel einsetzen.

1. Der Oberfaden reißt

Aus vorgenannten Gründen.	Siehe unter 1.
Bei zu starker Fadenspannung.	Fadenspannung regulieren.
Bei schlechtem oder knotigem Garn,oder bei solchem, das durch lange Lagerung zu trocken geworden ist.	Nur gutes Nähgarn verwenden.

1. Die Nadel bricht ab

Die Nadel ist nicht bis zum Anschlag eingesetzt.	Neue Nadel bis zum Anschlag schieben.
Die Nadel ist verbogen.	Neue Nadel einsetzen.
Die Nadel ist zu dünn oder zu dick.	Nadeltabelle beachten.
Durch Ziehen oder Schieben des Stoffes wird die Nadel verbogen und stößt auf die Stichplatte.	Maschine allein transportieren lassen.Nähgut nur leicht führen.
Die Spulenkapsel ist nicht richtig eingesetzt.	Beim Einsetzen der Spulenkapsel diese bis zum Anschlag nach hinten schieben

1. Die Naht ist nicht gleichmäßig

Die Spannung ist verstellt.	Ober- und Unterfadenspannung kontrollieren.
Zu starkes, knotiges oder hartes Garn.	Nur einwandfreies Garn verwenden.
Der Unterfaden ist ungleich aufgespult.	Nicht freihändig aufspulen, sondern den Faden durch die Spulervorspannung laufen lassen.
Fadenschlingen unterhalb oder oberhalb des Stoffes.	Richtig einfädeln. Ober- und Unterfadenspannung kontrollieren.

Ursache:

Beseitigung:

5. Die Maschine transportiert nicht oder nur unregelmäßig

/ zwischen den Transporteur-Zahnreihen hat sich Nähstaub festgepreßt.

Stichplatte abnehmen, Nähstaub mit Pinsel entfernen.

Transporteur ist versenkt. Versenkschieber steht rechts.

Versenkschieber nach links stellen.

6. Die Maschine geht schwer

Fadenreste befinden sich in der Greiferbahn.

Fadenreste entfernen und nur einen Tropfen Öl in die Greiferbahn geben.

7. Die Maschine (1147) näht die Stiche auf den Tipptasten nicht

Zierstich-Einstellrad ist eingeschaltet.

Einstellrad ausschalten; auf den weißen Punkt stellen.

Wichtige Hinweise

Vor dem Auswechseln von Nähfüßen und Nadeln muß der Hauptschalter 104 ausgeschaltet werden. Die eingefädelte Maschine nicht ohne Stoff in Bewegung setzen. Beim Verlassen der Maschine, auch kurzfristig, den Hauptschalter ausschalten. Dies ist wichtig, wenn Kinder in der Nähe sind.

Abhilfe:

1. Die Maschine überspringt Stiche

Das Sonderzubehör ist für spezielle Näharbeiten. Es ist bei Ihrem Händler gegen Berechnung erhältlich.

Zubehör	Bestell-Nr.	Näharbeit
Applikationsfuß	93-035 920-91	zum Applizieren
Bandeinfasser (Nähfußhalter entfernen)	98-053 484-91	zum Einfassen von Kanten mit Band
Biesenfuß 5 Rillen (Zwillingsnadeln mit Nadelabstand 1,8-2,5)	93-035 950-91	zum Biesennähen (Nadelstärke 80, für feine Biesen Nadelstärke 70)
Biesenfuß 7 Rillen (Zwillingsnadeln mit Nadelabstand 1,4-1,8)	93-035 953-91
Biesenzunge (2 Stück)	93-035 952-45
Fransenfuß	93-035 943-91	zum Nähen von Fransen und zum Durchschlagen
Geradstichfuß	98-694 803-00	für Absteppnähte und zum Nähen von besonders feinen und weichen Stoffen (Seidenjersey etc.)
Stichplatte mit Rundloch	98-694 810-00
Kapper 4,5 mm	93-035 946-91	für Kappnähte
Kapper 6,5 mm	93-035 948-91
Kräuselfuß	93-035 998-91	zum Kräuseln von Volants etc.
Kordonierfuß	93-035 915-91	zum Kordonieren
Lochstickplatte	93-036 975-45	für Lochstickerei
Overlockfuß	98-620 404-00	zum Versäubern von Schnittkanten und zum gleichzeitigen Zusammennähen und Versäubern von elastischen Stoffen
Rollsäumer 2 mm	98-694 804-00	zum Säumen von Kanten mit Zickzackstich
Strickkantenfuß	93-035 957-91	zum Nähen von Strickmaterial
Teflonfuß	98-694 801-00	zum Nähen von Plastic und Kunststoff
Zierstichfuß	98-694 879-00	zum Nähen von Ziermustorn

Inhaltsverzeichnis Seite

Anlasser.... 3,16

Einstellrad für Zierstiche bei Modell 1147 28

Elektrischer Anschluß 2

Fadenabschneider 17

Garnrolle aufschieben 11

Glühlampe auswechseln.... 42

Knopflochnähen 37-39

Nadel auswechseln 40

Nadeltabelle 44, 45

Nähfüße 33

Nähfüße auswechseln 32

Nähstörungen und ihre Beseitigung.... 52, 53

Nähwerk ausschalten 5

Nähwerk einschalten 7,9

Nutzstiche einstellen.... 23

Nutz- und Stretchstichkombinationen.... 25

Oberfaden einlegen und Nadel einfädeln 12, 13

Oberfadenspannung prüfen 16

Programmtabelle 68-71

Reinigen und Ölen 41

Rückwärtsnähen.... 19

Sicherung auswechseln 43

Spezialnähfüße. 34–37

Spulen vorbereiten....4

Spulen von einer zweiten Garnrolle 6

Spulen durch die Nadel 8,9

Spule einlegen 10

Spulenkapsel einsetzen.... 11

Stichlage einstellen bei Geradstich 26

Stichlänge einstellen.... 18

Stoffdrückerhebel 15

Stretchstiche einstellen.... 24

Tipptasten 20

Unterfaden heraufholen 14

Unterfadenspannung prüfen 10

Verwandlungsnähfläche und Zubehörkästchen 30, 31

Zierstiche und Kombinationen mit Modell 1147....29

Sonderzubehör

Die Tabelle zeigt die Programmnummer, den dazugehörenden Stich und darunter die Einstellung der Maschine. Bei allen

Programmen mit dem Hinweis „stretch“ ist der Stichlängen-Einsteller bis zum Anschlag auf „stretch“ zu drehen. Bei allen

01			02
	G	H	D	DE	E	F

03			04			05	06
A	B	C	stretch	G	stretch	D	M

Nr.	Bezeichnung	Anwendung
01	Geradstich	Für alle Näharbeiten und einen 6 mm Ziersteppstich.
02	Zickzackstich	Vielseitig anwendbar; zum Versäubern von Nähten, Applizieren, Spitzen einsetzen, Nähen von Raupennähten, Sticken und Stopfen usw.
03	Knopflöcher	Ohne Drehen des Stoffes, nur tippen und das Knopf-loch ist fertig. Die Stichdichte läßt sich regulieren.
04	Stretch-3fach-Geradstich	Nähte, die etwas aushalten müssen, dehnen sich bei jeder Beanspruchung ohne zu reißen mit.
05	Stretch-3fach-Zickzackstich	Besonders flache, elastische Nahtverstärkung, zum Beispiel für Miederwaren.
06	Elasticstich	Zum Einsetzen von Flicken oder Ausbessern von Rissen in dehnbarem Material.
07	Zierelasticstich	Zum Flicken einsetzen oder Risse ausbessern in dehnbarem Material oder für dekorative Schmuck-nähte auf elastischen Geweben.
08	Kronenstich	Eine Schmucknaht, zum Beispiel für Nachthemden.
09	Elastischer Blindstich	Eine unsichtbare Saumnaht für dehnbare Materialien.
10	Langettenstich	Verziert zum Beispiel Taschentücher.

übrigen ist die Stichlänge nach Wunsch zu wählen. In der Texttabelle sind Bezeich-

nung und Anwendung der einzelnen Programme angegeben.

07	08	09	10	11	12	13
L	ME	MF	MG	M stretch	MD stretch	ME stretch

Nr.	Bezeichnung	Anwendung
11	Wabenstich	Zum Aufnähen von Gummifäden oder zum Überdecken von Frotteenähten.
12	Fugenstich	Eine kräftige, dekorative Verbindungsnaht.
13	Florentinerstich schmal	Eine Saumdekoration, zum Beispiel für Bettwäsche.
14	Florentinerstich breit	Zum Beispiel für Schmucknähte an Schlafzimmertextilien.
15	Hahnentritt	Eine Ziernaht, zum Beispiel für die Dekoration von Frühstückstisch-Textilien.
16	Griechenstich	Eine klassische Dekorationsnaht für alle Unistoffe.
17	Wienerstich	Dekoriert zum Beispiel Servietten.
18	Wienerstich breit	Dekoriert zum Beispiel Tischdecken.
19	Griechenstich schmal	Eine klassische Dekorationsnaht für Unistoffe.
20	Muschelkantenstich	Effektvoller Kantenabschluß an zarten Materialien.

Nr.	Bezeichnung	Anwendung
21	Elastischer Kantenstich	Zum Einfassen von wenig fransenden Stoffkanten.
22	Muschelkantenstich schmal	Ein Dekorstich, zum Beispiel für Mädchenkleider.
23	Geschlossener Overlockstich	Zum schmückenden und materialgerechten Übernähen offener Saumkanten.
24	Wimpelstich	Eine dekorative Verbindungsnaht zum Aufnähen von Bordüren.
25	Geschlossener Overlockstich schmal	Zum Aufnähen zarter Spitzen.
26	Türkischer Stich	Eine Absteppnaht auf Patchwork.
27	Overlockstich	Elastische Schließ- und Versäuberungsnaht für Maschenware.
28	Pfauenstich	Ein festliches Ornament, zum Beispiel für Tischwäsche.
29	Overlockstich schmal	Eine zarte Randverzierung.
30	Kordelstich	Eine lockere Schmucknaht für luftige Bekleidung.
31	Blindstich breit	Für unsichtbare Saumnähte an dickeren Stoffen.
32	Blindstich schmal	Für unsichtbare Saumnähte an dünnen Stoffen.
33	Kaiserstich	Eine zarte Dekorationsnaht, zum Beispiel für Damentaschentücher.
34	Königsstich	Eine Dekorationsnaht, zum Beispiel für Kinderservietten.

35	36	37	38	39	40	41
L F	L I	H stretch	H D stretch	H G stretch	L stretch	L D stretch

42	43	44	45	46	47	48
stretch	stretch	stretch	stretch	stretch	stretch	stretch

Nr.	Bezeichnung	Anwendung
35	Wienerstich schmal	Dekoriert zum Beispiel Tischwäsche.
36	Griechenstich schmal	Eine klassische Dekorationsnaht für Unistoffe.
37	Pulloverstich breit	Elastische Schließ- und Versäuberungsnahtfür Jerseymaterialien.
38	Pulloverstich mittel	Elastische Schließ- und Versäuberungsnahtfür Polostoffe.
39	Pulloverstich schmal	Elastische Schließ- und Versäuberungsnahtfür dünne Jersey-Crepe.
40	Federstich	Eine schmückende Überdecknaht,zum Beispiel für Schürzen.
41	Holländerstich	Eine Ziernaht zum Beispiel für Küchentextilien.
42	Schneckenstich	Eine Dekornaht,zum Beispiel für Badezimmerutensilien.
43	Webstich	Eine Schmucknaht, zum Beispiel für rustikale Kleider.
44	Diagonal-Stich	Eine Schmucknaht,zum Beispiel für moderne, schlichte Kleider.
45	Rosenstich	Eine Verzierungsnaht,zum Beispiel für duftige Damenkleider.
46	Zweigstich	Eine rassige Naht, zum Beispiel für Wanderkleider.
47	Randstich	Eine Schmucknaht,zum Beispiel für die Ränder von Taschen.
48	Dreiecksstich	Eine Ziernaht, zum Beispiel für Kindernachthemden.

2FAFF-HANDELSGESELLSCHAFT für Haushaltnähmaschinen m.b.H. 7500 Karlsruhe 41

Technische Änderungen vorbehalten

Gedruckt in Deutschland

Druckerei WIDMANN GmbH Karlsruhe

Nr. 23220 Wi 0486

deutsch, englisch, französisch, italienisch
