Produkttyp	Mechanische Nähmaschine
Marke	PFAFF
Modell	125
Abmessungen (L x B x H)	40 x 20 x 30 cm
Gewicht	12 kg
Stromversorgung	220-240 V, 50-60 Hz
Leistungsaufnahme	100 W
Hauptfunktionen	Geradstich, Zickzackstich, halbautomatischer Knopflochstich
Einstellungen	Einstellbare Stichlänge und -breite
Höchstgeschwindigkeit	800 Stiche pro Minute
Spulentyp	Schraub- oder Gleitspule
Wartung	Regelmäßiges Ölen, Reinigen des Transporteurs und der Spulenkapsel
Sicherheit	Vor der Wartung Netzstecker ziehen
Ersatzteile	Online und bei autorisierten Händlern erhältlich
Reparierbarkeit	Durch qualifizierten Techniker reparierbar
Mitgeliefertes Zubehör	Nähfuß, Nadeln, Spulen, Schraubendreher, Öl

Häufig gestellte Fragen - 125 PFAFF

Wie fädle ich die Nadel der PFAFF 125 ein?

Befolgen Sie die auf der Maschine angegebene Fadenführung. Führen Sie den Faden durch die Spannungsscheiben, dann durch den Fadenhebel und schließlich von vorne nach hinten durch das Nadelöhr.

Warum reißt der Oberfaden?

Überprüfen Sie die Oberfadenspannung, ersetzen Sie die Nadel, wenn sie stumpf ist, und stellen Sie sicher, dass der Faden korrekt durch alle Führungen gefädelt ist.

Wie stelle ich die Fadenspannung ein?

Verwenden Sie das Spannungsrad an der Vorderseite der Maschine. Drehen Sie auf eine höhere Zahl, um die Spannung zu erhöhen, oder auf eine niedrigere Zahl, um sie zu verringern.

Wie wickle ich den Spulenkern?

Legen Sie den Faden auf die Spule, führen Sie ihn um die Spannungsscheibe des Spulers, und befestigen Sie das Ende auf dem Spulenkern. Schieben Sie den Spuler nach rechts und betätigen Sie das Pedal.

Wie wechsle ich die Nadel?

Ziehen Sie den Netzstecker. Lösen Sie die Schraube der Nadelklemme mit einem Schraubendreher, entfernen Sie die alte Nadel, setzen Sie die neue Nadel mit der flachen Seite nach hinten ein und ziehen Sie die Schraube wieder fest.

Wie reinige ich den Transporteur?

Entfernen Sie die Stichplatte mit einem Schraubendreher. Bürsten Sie die Fusseln mit einer kleinen Bürste ab und setzen Sie die Platte wieder ein.

Welches Öl soll ich für die PFAFF 125 verwenden?

Verwenden Sie ein spezielles Nähmaschinenöl, z.B. Weißöl. Tragen Sie einige Tropfen auf die in der Anleitung angegebenen Schmierstellen auf.

Wie mache ich ein Knopfloch?

Verwenden Sie den mitgelieferten Knopflochfuß. Stellen Sie die Maschine auf das Knopflochprogramm ein, legen Sie den Knopf in den Fuß, um die Größe zu bestimmen, und nähen Sie gemäß den Schritten.

Was tun, wenn die Nadel verbogen ist?

Ersetzen Sie die Nadel sofort. Eine verbogene Nadel kann den Stoff und die Maschine beschädigen. Stellen Sie sicher, dass Sie die richtige Nadelgröße für den Stoff verwenden.

Wo finde ich Ersatzteile für die PFAFF 125?

Ersatzteile sind online auf spezialisierten Websites oder bei autorisierten PFAFF-Händlern erhältlich. Überprüfen Sie die Kompatibilität mit dem Modell 125.

BEDIENUNGSANLEITUNG 125 PFAFF

Bedienungsteile der Nähmaschine

100 Tragegriff

101 Klappdeckel

102 Handrad

103 Auslösescheibe

104 Hauptschalter

105 Tipptasten

106 Stichlängen-Einsteller

107 Verwandlungs-Nähfläche mit Zubehörkästchen und Zubehörfach

108 Stichplatte

109 Nähfußhalter mit Nähfuß

110 Nadeleinfädler

111 Stoffdrückerhebel

112 Nadelhalter mit Halteschraube

113 Rückwärtstaste

114 Nähfußtabelle

115 Programmtabelle

116 Spuler

118 Bodenplatte

119 Verschlußklappe, dahinter Greifer

120 Freiarm

121 Einfädelschlitze

122 Oberfadenspannung

123 Spuler-Fadenführung

124 Fadenhebel

125 Spuler-Fadenführung (ausschwenken)

126 Garnrollenhalter mit Ablaufscheibe

127 Zweiter Garnrollenhalter (hochschwenken)

128 Doppelter Stofftransport mit Fadenabschneider

129 Stoffdrückerstange

113 Taste „zurück“

Kofferhaube abheben.

Kofferhaube abheben.

Tragegriff umklappen.

Klappdeckel 101 öffnen.

Elektrischer Anschluss: Anlasser auf den Boden stellen. Stecker N in die Maschine und Stecker O in die Wandsteckdose stecken.

Hauptschalter P drücken, wobei das Nählicht aufleuchtet. Anlasser niedertreten. Je tiefer man drückt, desto schneller näht die Pfaff.

Electronic-Anlasser (Schalter Q)

Stellung ▶ = halbe Endgeschwindigkeit Stellung ◀◀ = volle Endgeschwindigkeit

Spulen vorbereiten: Unter die Nähfläche greifen und diese nach links schwenken.

Verschlussklappe 119 nach unten öffnen.

● Hauptschalter 104 ausschalten. Klappe N anheben und die Spulenkapsel herausziehen.

Klappe N loslassen und die Spule herausnehmen.

Spule auf den Spuler 116 stecken. Stift N muss in Schlitz O.

Nähwerk ausschalten: Handrad festhalten und Scheibe 103 nach vorn drehen.

Zweiten Garnrollenhalter nach hinten schwenken.

Garnrolle und kleine Ablaufscheibe P auf den Halter schieben.

Spulen von einer zweiten Garnrolle:

- Hauptschalter einschalten. Spulerfadenführung 125 nach vorn schwenken. Den Faden in die Führung 123 und, wie die Zeichnung zeigt, in die Führung 125 ziehen, wobei der Faden zwischen die Führung und die Spannungsfeder N kommen muß. Nun den Faden einige Male um die Spule wickeln. Die Spule nach rechts drücken. Den Anlasser betätigen und aufspulen. Die volle Spule nach links drücken, abnehmen, den Faden nach vorn ziehen und im Abschneider O durchschneiden.

Wichtig: Bei Garnrollen mit Fadenhalteschlitz muß der Schlitz beim Aufschieben rechts sein.

Nähwerk einschalten: Handrad festhalten und Scheibe 103 nach hinten drehen. Dann Handrad nach vorne drehen, bis es einrastet.

Spulen durch die Nadel:

- Hauptschalter einschalten. Doppelter Stofftransport einschalten. Den Nähfuß anheben. Nadelstellung oben. Die Spule auf den Spuler 116 aufstecken. Nähwerk ausschalten. Den Oberfaden unter dem Nähfuß nach rechts und durch die Führung 125 ziehen (siehe Zeichnung). Den Faden einige Male um die Spule wickeln und diese nach rechts drücken. Den Anlasser betätigen und aufspulen. Die volle Spule nach links drücken, abnehmen, den Faden nach vorn ziehen und im Abschneider "N" durchschneiden.

Nähwerk einschalten: Handrad festhalten und Scheibe 103 nach hinten drehen. Dann Handrad nach vorne drehen, bis es einrastet.

Spule einlegen N (Faden nach hinten). Den Faden in den Schlitz O und bis zur Öffnung P ziehen.

Unterfadenspannung prüfen: Kapsel leicht, ruckartig aufwärtsbewegen. Sie muß stufenweise niedersinken.

(Einstellschraube Q nach links drehen = loser, nach rechts drehen = fester).

Spulenkapsel einsetzen:

● Hauptschalter 104 ausschalten. Klappe N anheben und die Kapsel bis zum Anschlag auf Stift O schieben. Ausschnitt P muß dabei nach oben zeigen.

Spulenkapsel einsetzen:

Garnrolle aufschieben: Vor kleine Rollen die kleine oder mittlere Ablaufscheibe Q schieben, vor große Rollen die große Ablaufscheibe R.

- Hauptschalter 104 ausschalten. Nadelstellung oben. Nähfuß anheben. Den Faden den Pfeilen nach in Schlitz N, links an der Führung P vorbei, von unten in Schlitz O, in den Fadenhebel 124, zurück in Schlitz O und in die rechte Führung am Nadelhalter ziehen. Taste B tippen (Seite 21).

Oberfaden einfädeln:

Oberfaden hinter den Haken Q legen und halten. Einfädler 110 ganz nach unten ziehen.

Einfädler nach vorn an die Nadel schwenken.

Den Faden von unten in den Haken R hängen.

Einfädler nach hinten schwenken, den Faden dabei loslassen und den Einfädler hochgleiten lassen. Dann den Faden ganz durch das Nadelöhr ziehen.

Oberfaden festhalten. Handrad nach vorn drehen und einen Stich nähen bis Nadel und Fadenhebel wieder oben stehen. Mit dem Oberfaden den Unterfaden nach oben ziehen.

Ober- und Unterfaden nach rechts unter den Nähfuß legen.

Verschlußklappe 119 nach oben schließen.

Nähfläche 107 an die Maschine schwenken.

Beim Einlegen extrem dicker Stofflagen Hebel 111 höher anheben.

Zum Einlegen von besonders dicken Stofflagen den Hebel 111 anheben.

Anlasser niedertreten. Je tiefer man drückt, um so schneller näht die Pfaff.

Oberfadenspannung 122

N = Einstellmarkierung.

Fadenspannung überprüfen:

Die normale Einstellung liegt im weißen Bereich von 3-5. Je höher die Zahl, desto fester die Spannung.

Die Überprüfung wird mit dem Zickzackstich vorgenommen.

Eine kurze Naht nähen. Die Fadenverknotung soll in der Mitte der Stofflagen liegen.

Stoffdrückerhebel 111 hochstellen. Stoff nach hinten herausnehmen.

Fadenabschneider N. Fäden einlegen und nach unten ziehen.

Doppelter Stofftransport:

Er verhindert das Verschieben der Stoffbahnen gegeneinander. Vor dem Ein- oder Ausschalten den Nähfuß anheben.

Doppelter Stofftransport

Einschalten: Obertransport 128 nach unten schieben, bis er einrastet. Ausschalten: Leicht nach unten drücken, nach hinten ziehen und hochgleiten lassen.

Stichlänge einstellen:

Die Zahlen auf dem Stichlängen-Einsteller 106 geben die Stichlänge in mm an. Der Einstellbereich ist 0 bis 6 mm. Die gewünschte Stichlänge wird an die Einstellmarkierung N gedreht.

Die Abbildung 0 unten zeigt die Einstellung des Stichlängen-Einstellers zum Nähen der weiß abgebildeten Stretchstiche auf den Tasten.

Die Taste 113 niederdrücken. Solange die Taste gedrückt wird, näht die Maschine rückwärts.

Rückwärtsnähen

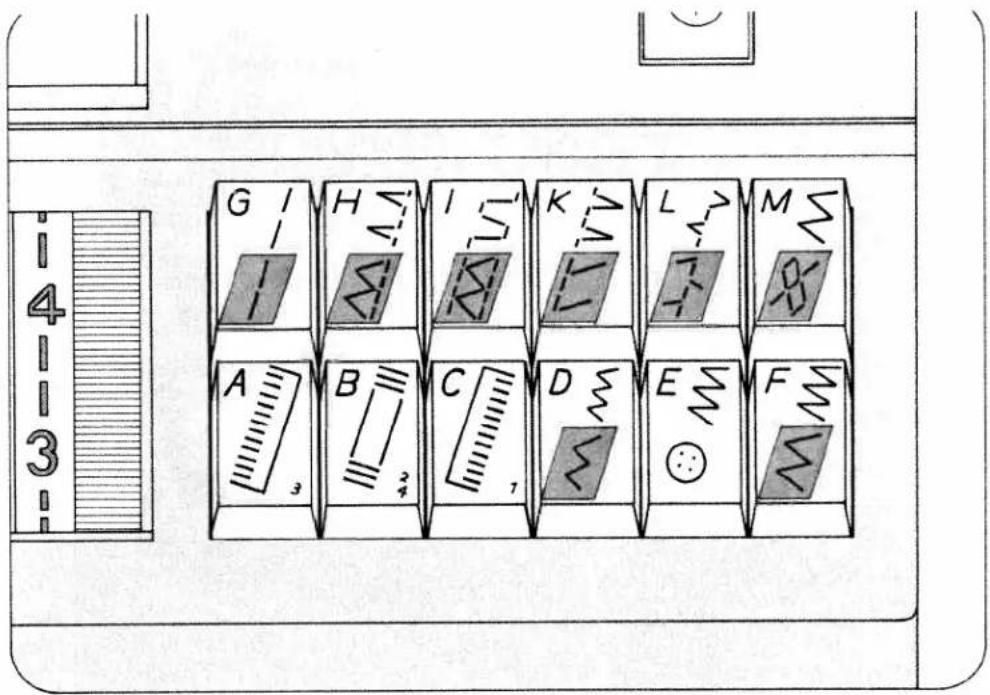

A, B, C Knopflochtasten. Die Taste B ist gleichzeitig die Ausschalttaste zum Lösen der getippten Tasten und linke Stichlage (siehe Seite 27). D Zickzackstich 2 mm, Stretch-3-fach-Zickzackstich 2 mm. E Zickzackstich 3,5 mm, Stretch-3-fach-Zickzackstich 3,5 mm. F Zickzackstich 5 mm, Stretch-3-fach-Zickzackstich 5 mm. G Geradstich, Stretch-3-fach-Geradstich. H Blindstich, Pulloverstich. 1 Verbindungsstich, Geschlossener Overlockstich.

K Muschelkantenstich, Overlockstich. L Zierelastikstich, Federstich. M Elastikstich, Wabenstich.

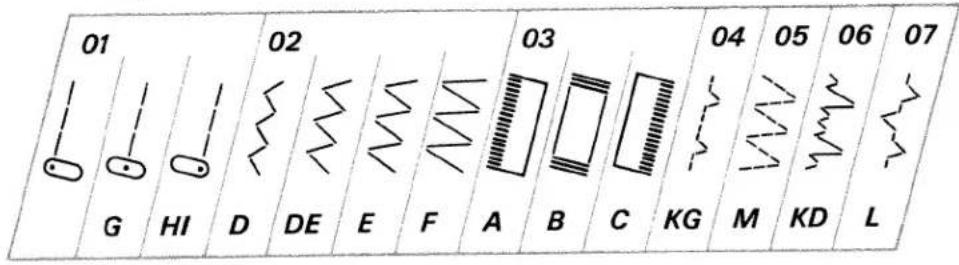

Im Klappdeckel ist die Programmtabelle mit den Stichen und Stichkombinationen abgebildet. In der Tabelle auf den Seiten 68-71 finden Sie die dazugehörenden Hinweise für ihre Verwendung.

Nutzstiche einstellen:

(graue Symbole)

Taste tippen und die gewünschte Stichlänge zwischen 1 und 6 einstellen.

Alle Zickzack- und Nutzstiche werden durch zusätzliches Tippen der Taste G in der Breite halbiert.

Stretchstiche einstellen:

(weiße Symbole)

Taste tippen und Stichlängen-Einsteller bis zum Anschlag auf Symbol ^III stellen.

Alle Stretchstiche werden durch zusätzliches Tippen der Taste G in der Breite halbiert.

Nutz- und Stretchstich-Kombinationen:

Die Stichkombinationen sind auf der Programmtabelle im Klappdeckel angegeben und am Ende dieser Anleitung mit Nähhinweisen. Zum Beispiel der Elastische-Blindstich: Taste M und F gleichzeitig tippen. Stichlänge zwischen 1 und 4 wählen.

Stichlage einstellen bei Geradstich:

Stichlage links: Taste B tippen

Stichlage Mitte: Taste G tippen

Stichlage rechts: Taste H und I tippen

Unter die Nähfläche greifen und diese nach links schwenken.

Verwandlungsnähfläche und Zubehör: Nähfläche N kann herausgenommen werden. Nähfläche öffnen, Zubehörkästchen P herausnehmen. Unter dem Zubehörkästchen ist ein Zubehörfach O. Abbildung Q zeigt, wie Nähfüße, Nadeln und Spulen eingeordnet werden müssen.

O Normalnähfuß

1 Zierstichfuß für Obertransport 2 Zierstichfuß nicht für Obertransport 3 Blindstich- und Overlockfuß 4 Reißverschluß- und Kantenfuß 5 Knopflochfuß 6 Stopffuß 7 Säumer 8 Lineal

Nähfuß auswechseln: ● Hauptschalter 104 ausschalten. Den Nähfuß vorne anfassen und nach unten drücken.

Nähfuß anbringen: Stoffdrückerhebel senken und den Fuß dabei so schieben, daß die Stege N in die Nuten O einrasten.

Mit den Schrauben P und Q werden Zubehörteile befestigt. R ist die Nähfuß-halterschraube.

Nähfüße (Normalzubehör)

0 Normalnähfuß

1 Zierstichfuß für Obertransport 2 Zierstichfuß nicht für Obertransport 3 Blindstich- und Overlockfuß 4 Reißverschluß- und Kantenfuß 5 Knopflochfuß 6 Stopffuß 7 Säumer 8 Lineal

Blindstich- und Overlockfuß:

Blindstichnähen (N): Mit Schraube P die Führung Q nach links stellen. Die Führung wird dann für den Nadeleinstich reguliert. An der Führungskante R läuft der Bruch des Oberstoffes entlang.

Overlocknähen (O): Mit Schraube P die Führung Q bis zum Anschlag nach rechts drehen. Der Stoff läuft an der Führungskante R entlang.

Die Nadel hochstellen. Den Bügel P nach hinten drücken und festhalten. Den Stift des Fußes in die Bohrung N einführen, die Gabel R greift dabei um die Stoffdrückerstange, und den Fuß bis zum Anschlag einsetzen. Den Bügel P loslassen, wobei er sich auf die Halteschraube Q legt. Die Schraube O festdrehen. Beim Stopfen mit Wolle wird der Wollfaden in die Führung S gezogen.

Stopffuß:

Reißverschlussfuß (Kantenfuß) (N):

Der Reißverschlussfuß wird für die jeweilige Reißverschlusshälfte links oder rechts eingerastet.

Führungslineal (O):

Das Lineal in die Bohrung Q schieben und nach Einstellen des gewünschten Abstandes Schraube P festdrehen.

Reißverschlussfuß (Kantennahtfuß N):

Knopfloch einstellen:

Taste C tippen. Oberfadenspannung in den Knopflochbereich bei 3 stellen. Knopflochfuß anbringen. Stichdichte im Knopflochbereich N einstellen. Einlauffaden wie folgt im Nähfuß einlegen: Faden über die hintere Nocke legen, straff ziehen und in der vorderen Nocke O einklemmen. Beim Nähen läuft der Pfeil P an der Skala R entlang. Dadurch kann die Knopflochlänge bestimmt werden. Zum Knopflochnähen feines Nähgarn verwenden.

Knopfloch einstellen:

Schiene bis zum Anschlag nach vorne ziehen.

1 Erste Raupe in der gewünschten Länge nähen. 2 Taste B tippen und festhalten, 4 bis 6 Riegelstiche nähen. Den Stoff dabei festhalten. Taste loslassen. 3 Taste A tippen. Zweite Raupe in der gleichen Länge wie die erste nähen. 4 Taste B tippen und festhalten, 4 bis 6 Riegelstiche nähen. Den Stoff dabei festhalten. Taste loslassen. 5 Einige Vernähstiche nähen. Den Stoff herausnehmen. Einlauffaden anziehen und abschneiden. 6 Knopfloch aufschneiden.

Es empfiehlt sich, vor dem Nähen der Knopflöcher in das Kleidungsstück ein Probeknopfloch zu nähen.

Knopflöcher nähen

Zeichnungen sind ohne Nähfuß.

Nadel auswechseln (System 130/705 H):

- Hauptschalter 104 ausschalten. Schraube N lösen. Nadel herausnehmen. Neue Nadel (flache Kolbenseite nach hinten) ganz nach oben schieben. Schraube festdrehen.

Klappe 119 öffnen. Versenkschieber nach P schieben = versenkt, nach O schieben = zum Nähen.

Netzstecker ziehen. Stichplatte hinten anheben N und herausnehmen O. Mit dem Pinsel den Transporteur und den Greiferraum reinigen. Die Maschine nicht ölen. Nur ab und zu einen Tropfen Öl, wie die Zeichnung zeigt, in die Greiferbahn geben.

Reinigung und Ölung

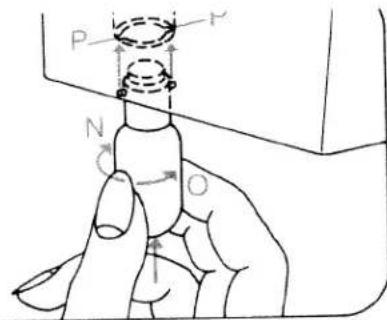

Glühlampe auswechseln:

Netzstecker ziehen. Klappdeckel schließen und Tragegriff hochstellen. Führungslineal zwischen Kopfdeckel und Gehäuse sowie durch den Ausschnitt Q stecken. Lampengehäuse niederdrücken und festhalten. Lampe Richtung N drehen und herausnehmen. Neue Lampe mit den Nocken in die Schlitze P schieben, hochdrücken und in Richtung O drehen. Lineal herausnehmen.

Die Tabelle zeigt die Nähfüße und die wichtigsten Programme oder Näharbeiten, welche mit den einzelnen Füßen genäht werden.

Die Wahl der richtigen Nadel garantiert

eine bessere Verarbeitung des Nähmaterials

Stoffqualität leichtNadel60 70 75		Stoffqualität mittelNadel80 90		Stoffqualität schwerNadel100 110 120
Nadelspitzen
Bezeichnung	Profil	Nadelspitze und Nadelöhr	Geeignet für
130/705 H Nadelstärke: 70/80		kleine Kugelspitze	Universalnadel für feinmaschige Synthetik-gewebe, feines Leinen, Chiffon, Batist, Organdy, Wollstoffe, Samt, Ziernähte, Stickereien
130/705 H-SUK Nadelstärke: 70/110		mittlere Kugelspitze	Grobmaschige Strickstoffe, Wirkstoffe, Lastex, Interlock, Quiana, Simplex
130/705 H-PS Nadelstärke: 75 + 90		mittlere Kugelspitze	Speziell für Pfaff entwickelte Stretchnadel. Besonders gut geeignet für empfindliche Stretch- und Wirkstoffe
130/705 H-SKF Nadelstärke: 70/110		große Kugelspitze	Grobmaschige Miederwaren, Lycra, Simplex, Lastex
130/705 H-J Nadelstärke: 90–110		spitze Rundspitze	Köper, Berufsbekleidung, schwere Leinen-stoffe, Blue Jeans, feines Segeltuch
130/705 H-LR Nadelstärke: 70–120		Schneidspitze (rechts-schneidend)	Leder, Wildleder, Kalbsleder, Ziegenleder
130/705 H-PCL Nadelstärke: 80–110		Schneidspitze mit Spitzenrinne (linkslaufend)	Kunstleder, Plastic, Folien, Wachstuch
130 H-N Nadelstärke: 70–110		kleine Kugelspitze langes Nadelöhr	Absteppnähte mit Knopflochseide oder synthetischem Garn 30/3
130/705 H-WING Nadelstärke: 100–110		Hohlsaum-Spitze	Effektvolle Hohlsaumnähte bei stark appre-tierten Geweben, Organdy, Glasbatist

[0443]	Bezeichnung	Stichlänge	Stichbreite	Nadel-entfernung	Geeignet für
	130/705 H-ZWI Stärke: 80	2,5 mm2,5 mm	--	1,6 mm2,0 mm	normale Biesen normale Biesen
	130/705 H-ZWI Stärke: 80Stärke: 90Stärke: 100	2,5 mm2,5 mm3,0 mm	--	2,5 mm3,0 mm4,0 mm	breite Biesen extra breite Biesen
Ziermuster mit Zwillingsnadeln Bevor Sie die gewünschte Verzierung ausnahen, kontrollieren Sie durch Drehung des Handrades, ob die Nadeln einwandfrei einstechen. Dadurch wird ein Nadelbrechen weitgehendst ausgeschaltet.
[7244]	Zierstichmuster/Zickzack-Muster
	130/705 H-ZWI Stärke: 80Stärke: 80Stärke: 80	0,5–1,5 mm0,5–1,5 mm0,5–1,5 mm	breitschmalschmal	1,6 mm2,0 mm2,5 mm	VerzierungenVerzierungenVerzierungen
[0445]	Hohlsaum/Spezial Doppelnadel
	130/705 H-ZWI-HO Stärke: 80Stärke: 100	2,0–3,0 mm2,0–3,0 mm	sehr schmalsehr schmal		DekorativerHohlsaumeffekt.Stark appretierte Gewebe und Glasbatist sind besonders gut geeignet

Nähstörungen und ihre Beseitigung

Ursache:

Beseitigung:

1. Die Maschine lässt Stiche aus

Die Nadel ist nicht richtig eingesetzt.	Nadel bis zum Anschlag hochschieben.Flache Kolbenseite nach hinten.
Es ist eine falsche Nadel eingesetzt.	Nadel System 130/705 H einsetzen.
Die Nadel ist verbogen oder stumpf.	Neue Nadel einsetzen.
Die Maschine ist nicht richtig eingefädelt.	Einfädelweg überprüfen.
Die Nadel ist für das Garn zu fein.	Stärkere Nadel einsetzen.

1. Der Oberfaden reißt

Aus vorgenannten Gründen.	Siehe unter 1.
Bei zu starker Fadenspannung.	Fadenspannung regulieren.
Bei schlechtem oder knotigem Garn,oder bei solchem, das durch lange Lagerung zu trocken geworden ist.	Nur gutes Nähgarn verwenden.

1. Die Nadel bricht ab

Die Nadel ist nicht bis zum Anschlag eingesetzt.	Neue Nadel bis zum Anschlag schieben.
Die Nadel ist verbogen.	Neue Nadel einsetzen.
Die Nadel ist zu dünn oder zu dick.	Nadeltabelle beachten.
Durch Ziehen oder Schieben des Stoffes wird die Nadel verbogen und stößt auf die Stichplatte.	Maschine allein transportieren lassen.Nähgut nur leicht führen.
Die Spulenkapsel ist nicht richtig eingesetzt.	Beim Einsetzen der Spulenkapsel diese bis zum Anschlag nach hinten schieben.

1. Die Naht ist nicht gleichmäßig

Die Spannung ist verstellt.	Ober- und Unterfadenspannung kontrollieren.
Zu starkes, knotiges oder hartes Garn.	Nur einwandfreies Garn verwenden.
Der Unterfaden ist ungleich aufgespult.	Nicht freihändig aufspulen, sondern den Faden durch die Spulervorspannung laufen lassen.
Fadenschlingen unterhalb oder oberhalb des Stoffes.	Richtig einfädeln. Ober- und Unterfadenspannung kontrollieren.

Ursache:

Beseitigung:

5. Die Maschine transportiert nicht oder nur unregelmäßig

Zwischen den Transporteur-Zahnreihen hat sich Nähstaub festgepresst.

Stichplatte abnehmen, Nähstaub mit Pinsel entfernen.

Transporteur ist versenkt. Versenkschieber steht rechts.

Versenkschieber nach links stellen.

6. Die Maschine geht schwer

Fadenreste befinden sich in der Greiferbahn.

Fadenreste entfernen und nur einen Tropfen Öl in die Greiferbahn geben.

Wichtige Hinweise

Vor dem Auswechseln von Nähfüßen und Nadeln muss der Hauptschalter 104 ausgeschaltet werden.

Die eingefädelte Maschine nicht ohne Stoff in Bewegung setzen. Beim Verlassen der Maschine, auch kurzfristig, den Hauptschalter ausschalten. Dies ist wichtig, wenn Kinder in der Nähe sind.

Fehlersuche

Das Sonderzubehör ist für spezielle Näharbeiten. Es ist bei Ihrem Händler gegen Berechnung erhältlich. Das Zubehör ohne Bestellnummer ist in Vorbereitung und kann noch nicht erworben werden.

Zubehör	Bestell-Nr.	Naharbeit
Applikationsfuß	93-042 941-91	zum Applizieren
Bandeinfasser (Nähfußhalter entfernen)	98-053 484-91	zum Einfassen von Kanten mit Band
Biesenfuß 5 Rillen (Zwillingsnadeln mit Nadelabstand 1,8-2,5)	93-042 950-91	zum Biesennähen (Nadelstärke 80, für feine Biesen Nadelstärke 70)
Biesenfuß 7 Rillen (Zwillingsnadeln mit Nadelabstand 1,4-1,8)	93-042 953-91
Biesenzunge (2 Stück)	93-035 952-45
Fransenfuß	93-042 943-91	zum Nähen von Fransen und zum Durchschlagen
Geradstichfuß	98-694 821-00	für Absteppnähte und zum Nähen von besonders feinen und weichen Stoffen (Seidenjersey etc.)
Stichplatte mit Rundloch	98-694 822-00
Kapper 4,5 mm	93-042 946-91	für Kappnähte
Kapper 6,5 mm	93-042 948-91
Kräuselfuß	93-036 998-91	zum Kräuseln von Volants etc.
Kordonierfuß	93-036 915-91	zum Kordonieren
Lochstickplatte	93-036 975-45	für Lochstickerei
Säumer 4 mm (für Obertransport)	98-684 823-00	zum Säumen von Kanten

Inhaltsverzeichnis Seite

Anlasser	3, 16
Doppelter Stofftransport	18
Elektrischer Anschluß	2
Fadenabschneider	17
Garnrolle aufschieben	11
Glühlampe auswechseln	42
Knopflochnähen	37-39
Nadel auswechseln	40
Nadeltabelle	44, 45
Nähfüße	33
Nähfüße auswechseln	32
Nähfußtabelle	43
Nähstörungen und ihre Beseitigung	52, 53
Nähwerk ausschalten	5
Nähwerk einschalten	7, 9
Nutzstiche einstellen	24
Nutz- und Stretchstichkombinationen	26
Oberfaden einlegen und Nadel einfädeln	12, 13
Oberfadenspannung prüfen	16
Programmtabelle	68-71
Reinigen und Ölen	41
Rückwärtsnähen	20
Sonderzubehör	60
Spezialnähfüße	34-36
Spulen vorbereiten	4
Spulen von einer zweiten Garnrolle	6, 7
Spulen durch die Nadel	8, 9
Spule einlegen	10
Spulenkapsel einsetzen	11
Stichlage einstellen bei Geradstich	27
Stichlänge einstellen	19
Stoffdrückerhebel	15
Stretchstiche einstellen	25
Tipptasten	21
Transporteur versenken	40
Unterfaden heraufholen	14
Unterfadenspannung prüfen	10
Verwandlungsnähfläche und Zubehörkästchen	30, 3

Die Tabelle zeigt die Programmnummer, den dazugehörenden Stich und darunter die Einstellung der Maschine. Bei den

Programmen 22–48 ist der Stichlängen-Einsteller bis zum Anschlag auf "III" zu drehen. Bei allen übrigen ist die Stichlänge

Nr.	Bezeichnung	Anwendung
01	Geradstich	Für alle Näharbeiten und einen 6 mm Ziersteppstich.
02	Zickzackstich	Vielseitig anwendbar; zum Versäubern von Nähten, Applizieren, Spitzen einsetzen, Nähen von Raupennähten, Sticken und Stopfen usw.
03	Knopflöcher	Ohne Drehen des Stoffes, nur tippen und das Knopf-loch ist fertig. Die Stichdichte läßt sich regulieren.
04	Muschelkantenstich schmal	Ein Dekorstich, zum Beispiel für Mädchenkleider.
05	Elasticstich	Zum Einsetzen von Flicken oder Ausbessern von Rissen in dehnbarem Material.
06	Elastischer Kantenstich	Zum Einfassen von wenig fransenden Stoffkanten.
07	Zierelasticstich	Zum Flicken einsetzen oder Risse ausbessern in dehnbarem Material oder für dekorative Schmuck-nähte auf elastischen Geweben.
08	Muschelkantenstich	Effektvoller Kantenabschluß an zarten Materialien.
09	Blindstich breit	Für unsichtbare Saumnähte an dickeren Stoffen.
10	Blindstich schmal	Für unsichtbare Saumnähte an dünnen Stoffen.

08	09	10	11	12	13	14	15	16	17	18	19	20	21
K	H	HD	LI	ME	MF	LC	LF	MG	LD	I	IG	ID	IF

Nr.	Bezeichnung	Anwendung
11	Griechenstich schmal	Eine klassische Dekorationsnaht für Unistoffe.
12	Kronenstich	Eine Schmucknaht, zum Beispiel für Nachthemden.
13	Elastischer Blindstich	Eine unsichtbare Saumnaht für dehnbare Materialien.
14	Kaiserstich	Eine zarte Dekorationsnaht,zum Beispiel für Damentaschentücher.
15	Wienerstich schmal	Dekoriert zum Beispiel Tischwäsche.
16	Langettenstich	Verziert zum Beispiel Taschentücher.
17	Königsstich	Eine Dekorationsnaht,zum Beispiel für Kinderservietten.
18	Griechenstich breit	Eine klassische Dekorationsnaht für alle Unistoffe.
19	Griechenstich schmal	Eine klassische Dekorationsnaht für Unistoffe.
20	Wienerstich	Dekoriert zum Beispiel Servietten.
21	Wienerstich breit	Dekoriert zum Beispiel Tischdecken.

Nr.	Bezeichnung	Anwendung
22	Stretch-3fach-Geradstich	Nähte, die etwas aushalten müssen, dehnen sich bei jeder Beanspruchung ohne zu reißen mit.
23	Stretch-3fach-Zickzackstich	Besonders flache, elastische Nahtverstärkung, zum Beispiel für Miederwaren.
24	Wabenstich	Zum Aufnähen von Gummifäden oder zum Überdecken von Frotteenähten.
25	Fugenstich	Eine kräftige, dekorative Verbindungsnaht.
26	Florentinerstich schmal	Eine Saumdekoration, zum Beispiel für Bettwäsche.
27	Florentinerstich breit	Zum Beispiel für Schmucknähte an Schlafzimmertextilien.
28	Hahnentritt	Eine Ziernaht, zum Beispiel für die Dekoration von Frühstückstisch-Textilien.
29	Geschlossener Overlockstich	Zum schmückenden und materialgerechten Übernähen offener Saumkanten.
30	Wimpelstich	Eine dekorative Verbindungsnahlt zum Aufnähen von Bordüren.
31	Geschlossener Overlockstich schmal	Zum Aufnähen zarter Spitzen.
32	Türkischer Stich	Eine Absteppnaht auf Patchwork.
33	Overlockstich	Elastische Schließ- und Versäuberungsnahlt für Maschenware.
34	Pfauenstich	Ein festliches Ornament,

Nr.	Bezeichnung	Anwendung
35	Overlockstich schmal	Eine zarte Randverzierung.
36	Kordelstich	Eine lockere Schmucknaht für luftige Bekleidung.
37	Pulloverstich breit	Elastische Schließ- und Versäuberungsnahrt für Jerseymaterialien.
38	Pulloverstich mittel	Elastische Schließ- und Versäuberungsnahrt für Polostoffe.
39	Pulloverstich schmal	Elastische Schließ- und Versäuberungsnahrt für dünne Jersey-Crepe.
40	Federstich	Eine schmückende Überdecknaht, zum Beispiel für Schürzen.
41	Holländerstich	Eine Ziernaht zum Beispiel für Küchentextilien.
42	Schneckenstich	Eine Dekornaht, zum Beispiel für Badezimmerutensilien.
43	Webstich	Eine Schmucknaht, zum Beispiel für rustikale Kleider.
44	Diagonal-Stich	Eine Schmucknaht, zum Beispiel für moderne, schlichte Kleider.
45	Rosenstich	Eine Verzierungsnaht, zum Beispiel für duftige Damenkleider.
46	Zweigstich	Eine rassige Naht, zum Beispiel für Wanderkleider.
47	Dreieckstich	Eine Ziernaht, zum Beispiel für Kindernachthemden.
48	Randstich	Eine Schmucknaht,
