Tipo di prodotto	Macchina da cucire meccanica
Marca	PFAFF
Modello	125
Dimensioni (L x l x h)	40 x 20 x 30 cm
Peso	12 kg
Alimentazione elettrica	220-240 V, 50-60 Hz
Consumo	100 W
Funzioni principali	Punto diritto, punto zigzag, asola semi-automatica
Regolazioni	Lunghezza e larghezza del punto regolabili
Velocità massima	800 punti al minuto
Tipo di bobina	Bobina a vite o a scorrimento
Manutenzione	Oliatura regolare, pulizia del trasportatore e del vano bobina
Sicurezza	Scollegare prima di qualsiasi manutenzione
Ricambi	Disponibili online e presso i rivenditori autorizzati
Riparabilità	Riparabile da un tecnico qualificato
Accessori inclusi	Piede pressore, aghi, bobine, cacciavite, olio

Domande frequenti - 125 PFAFF

Come infilare l'ago della PFAFF 125?

Seguire la guida filo indicata sulla macchina. Passare il filo nei dischi di tensione, poi nella leva del filo, e infine nella cruna dell'ago da davanti a dietro.

Perché il filo superiore si rompe?

Controllare la tensione del filo superiore, sostituire l'ago se è smussato, e assicurarsi che il filo sia infilato correttamente in tutte le guide.

Come regolare la tensione del filo?

Utilizzare la rotella di tensione situata sulla parte anteriore della macchina. Ruotare verso un numero più alto per aumentare la tensione, o verso un numero più basso per diminuirla.

Come avvolgere la bobina?

Posizionare il filo sulla bobina, passarlo intorno al disco di tensione dell'avvolgitore, poi fissare l'estremità sulla bobina. Spingere l'avvolgitore verso destra e azionare il pedale.

Come cambiare l'ago?

Scollegare la macchina. Allentare la vite del portago con un cacciavite, rimuovere l'ago vecchio, inserire quello nuovo con il lato piatto verso dietro, e stringere la vite.

Come pulire il trasportatore?

Rimuovere la piastra ago con un cacciavite. Spazzolare i pelucchi con una piccola spazzola, poi rimettere la piastra.

Che olio usare per la PFAFF 125?

Utilizzare un olio speciale per macchine da cucire, tipo olio bianco. Applicare alcune gocce sui punti di lubrificazione indicati nel manuale.

Come realizzare un'asola?

Utilizzare il piedino per asole fornito. Impostare la macchina sul programma asola, posizionare il bottone nel piedino per determinare la dimensione, e cucire seguendo i passaggi indicati.

Cosa fare se l'ago si deforma?

Sostituire immediatamente l'ago. Un ago deformato può danneggiare il tessuto e la macchina. Assicurarsi di utilizzare la giusta misura di ago per il tessuto.

Dove trovare i ricambi per PFAFF 125?

I ricambi sono disponibili online su siti specializzati o presso i rivenditori autorizzati PFAFF. Verificare la compatibilità con il modello 125.

MANUALE UTENTE 125 PFAFF

104 Interruttore principale

105 Tasti di comando

106 Regolatore lunghezza punto

107 Piano di cucito variabile con cassettino e scomparto per accessori

108 Placca d'ago

111 Leva alzapiedino

112 Morsetto d'ago con vite di fissaggio

113 Tasto per cucire indietro

114 Tabella dei piedini per cucire

115 Tabella dei programmi

116 Spolatore

118 Placca base

119 Sportello, dietro crochet

120 Braccio libero

121 Fessure per infilatura

122 Tensione superiore

123 Guidafilo per spolatore

124 Leva tendifilo

125 Guidafilo per spolatore (estraibile)

126 Portarocchetto con disco di scorrimento

127 Secondo portarocchetto (da girare in sù)

128 Doppio trasporto con rasafilo

129 Barra premistoffa

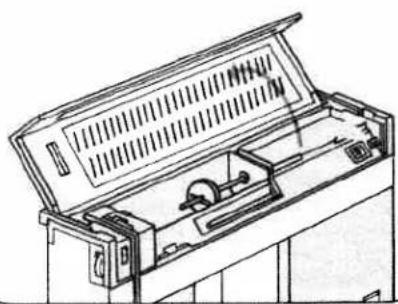

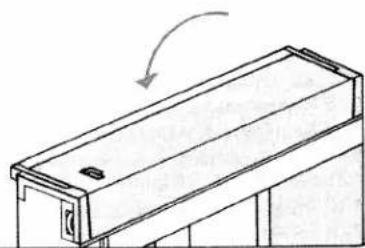

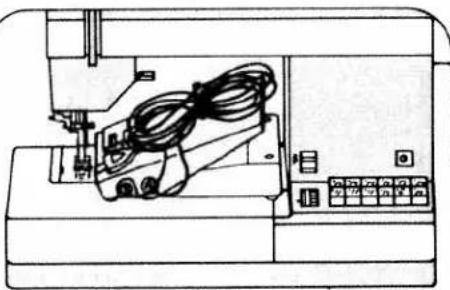

Sollevare il coperchio della valigetta.

Ribaltare la maniglia.

Aprire il coperchio 101.

Collegamento elettrico: Porre il reostato sul pavimento. Inserire spina N nella macchina, e spina O nella presa a muro.

Premendo l'interruttore principale P si accende il riflettore. Premere il reostato: Più a fondo si preme il pedale, più veloce cucirà la "Pfaff".

Reostato elettronico (commutatore Q) Posizione ▶ = velocità finale dimezzata Posizione ◀◀ = velocità finale intera

Preparazione per avvolgere la spolina: afferrare il piano di lavoro da sotto e girarlo verso sinistra.

Aprire lo sportello 119 verso il basso.

- Disinserire l'interruttore principale 104. Sollevare il chiusino N e togliere la capsula della spolina.

Rilasciare il chiusino N e togliere la spolina.

Inserire la spolina sullo spolatore 116 e girarla finché il perno N si inserisce nella fessura O.

Disinnestare il meccanismo di cucito: tenere fermo il volantino e girare il disco 103 in avanti.

Orientare in sù il secondo portarocchetto.

Porre la spagnoletta di filo con il piccolo disco di scorrimento P sul portarocchetto.

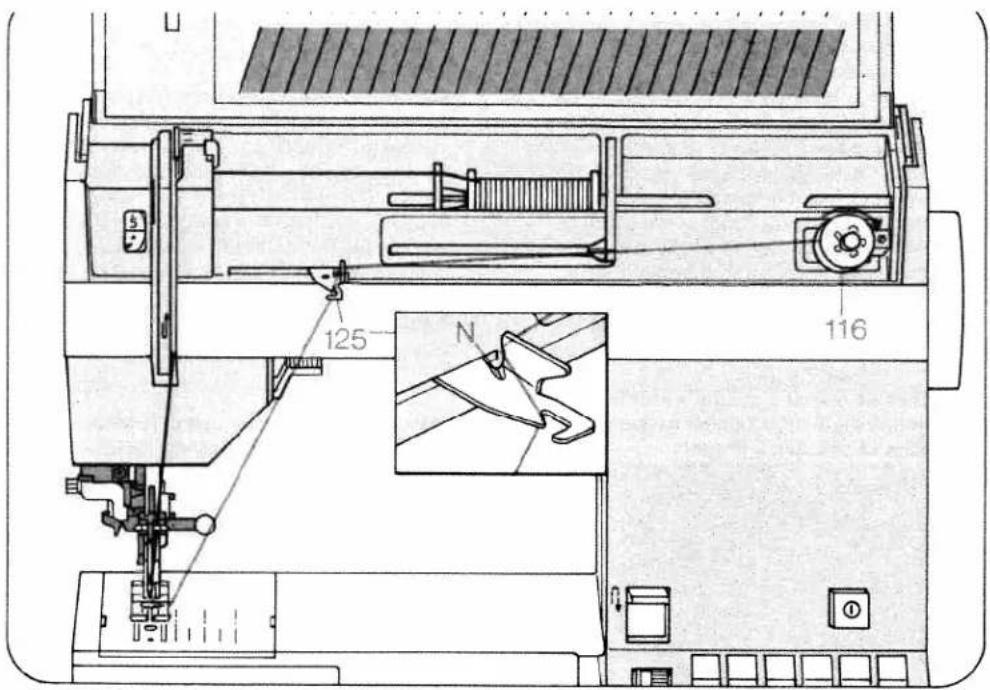

Avvolgere la spolina da un secondo rocchetto:

- Inserire l'interruttore principale. Spostare in avanti la guida 125 per lo spolatore. Tenere il filo nella guida 123 e, come indicato nel disegno, nella guida 125 facendo attenzione che il filo passi tra la guida e la molla di tensione N. Avvolgere ora il filo alcune volte attorno alla spolina. Premere la spolina verso destra. Azionare il reostato e avvolgere la bobina. Premere la spolina piena verso sinistra, toglierla, tirare il filo in avanti e reciderlo nel taglia-filo O.

Importante: quando si usano rocchetti con intaglio fermafili, occorre inserire la parte intagliata verso destra.

Inserimento meccanismo di cucito: tenere fermo il volantino e girare il disco 103 verso dietro. Girare quindi il volantino in avanti finché s'innesta.

- Inserire l'interruttore principale. Inserito doppio trasporto. Alzare il piedino. Posizione ago superiore. Inserire la spolina sullo spolatore 116. Disinserire il meccanismo di cucito. Portare il filo superiore sotto il piedino verso destra attraverso la guida 125 (vedere disegno). Avvolgere il filo alcune volte attorno alla spolina e premerla quindi verso destra. Azionare il reostato e bobinare.

Premere la spolina piena verso sinistra, toglierla, tirarla in avanti e recidere il filo nel tagliafilo "N".

Inserimento meccanismo di cucito: tenere fermo il volantino e girare il disco 103 verso dietro. Girare quindi il volantino in avanti finché s'innesta.

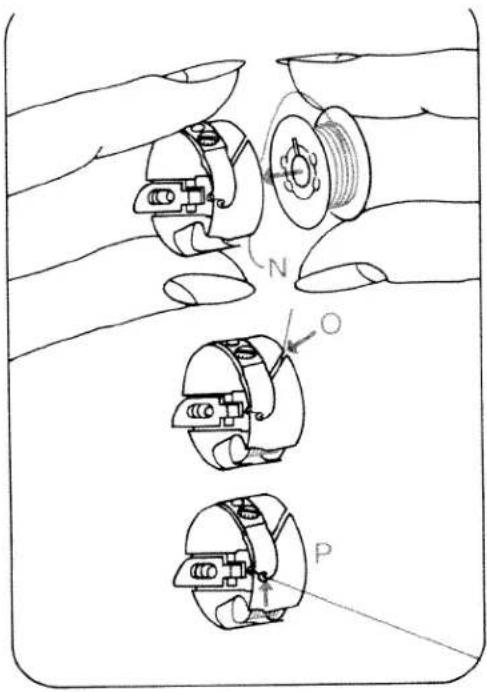

Inserimento della spolina N

(il capo del filo va rivolto verso dietro). Introdurre il filo nella fessura O, quindi tirare fino all'apertura P.

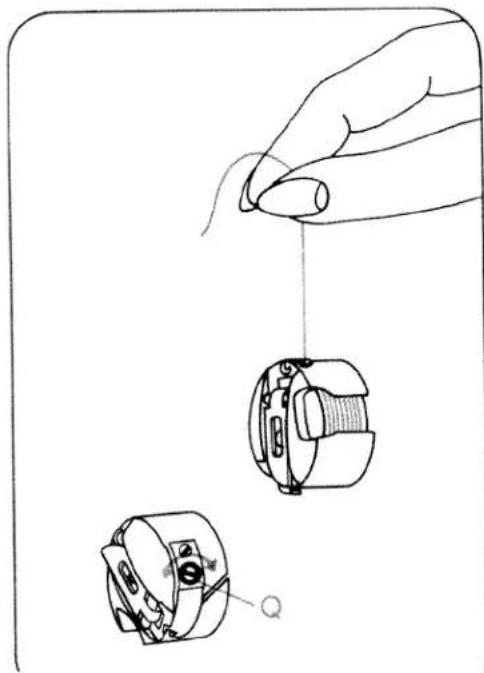

Controllo della tensione inferiore:

Tirare la capsula con leggeri colpetti verso l'alto.

Deve abbassarsi gradatamente (girando la vite di regolaggio Q a sinistra si allenta,

Come inserire la capsula della spolina:

- Disinserire l'interruttore principale 104. Sollevare il chiusino N e inserire la capsula fino all'arresto sul perno O. L'apertura P deve essere rivolta verso l'alto.

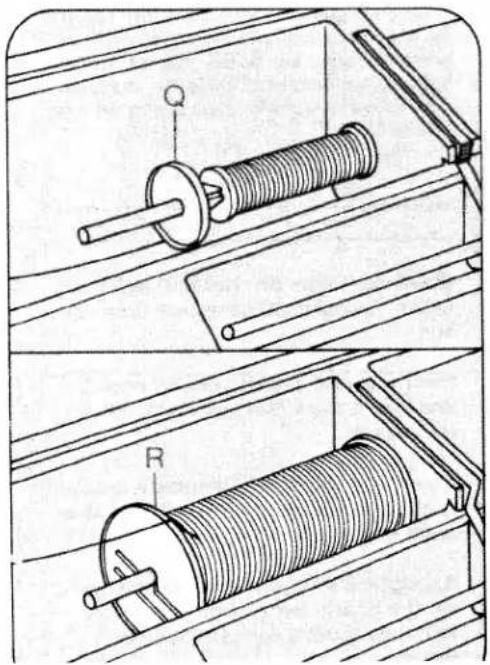

Inserimento del rocchetto del filo:

Davanti a piccoli rocchetti porre il disco di scorrimento piccolo o medio Q, davanti a grandi rocchetti porre il disco di scorrimento grande R.

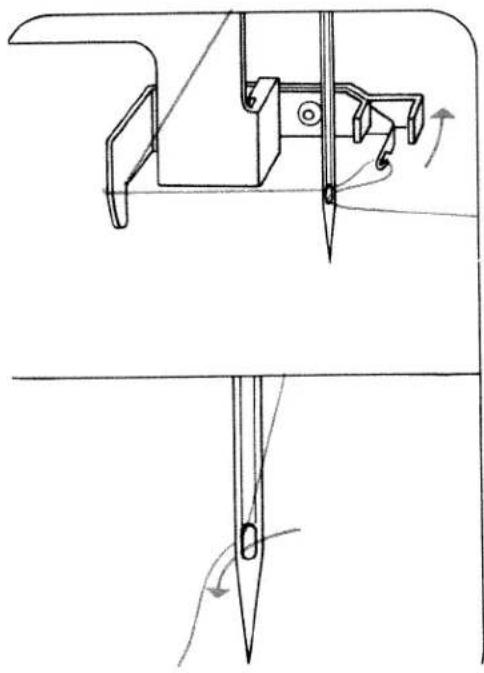

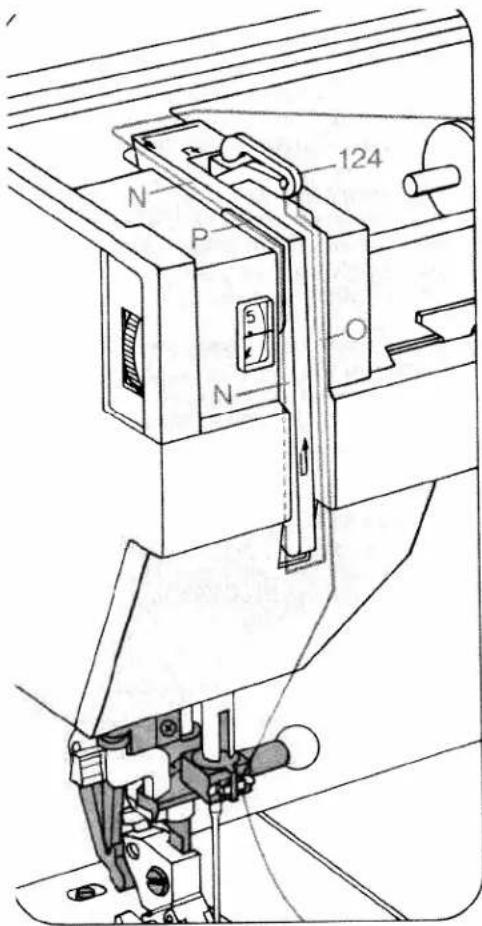

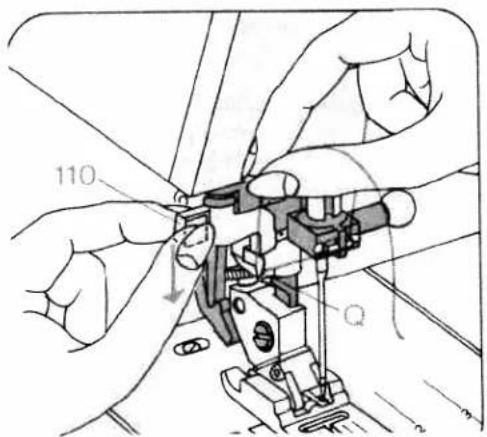

Inserimento del filo superiore:

- Disinserire l'interruttore principale 104. Posizione ago alto. Alzare il piedino. Tirare il filo seguendo le frecce verso fessura N, a sinistra accanto alla guida P, da sotto nella fessura O, nella leva tendifilo 124 di ritorno nella fessura O e nella guida destra del morsetto d'ago. Premere tasto B (pag. 23).

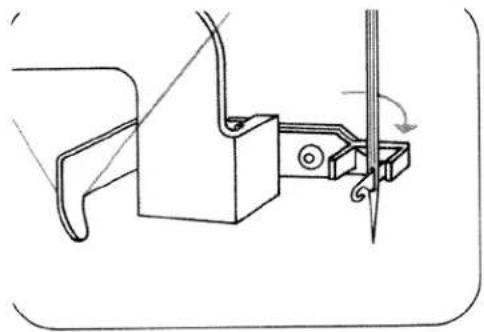

Appoggiare il filo superiore dietro il gancio Q e tenerlo fermo. Tirare l'infilatore 110 verso dietro e completamente in basso.

Far girare l'infilatore in avanti verso l'ago.

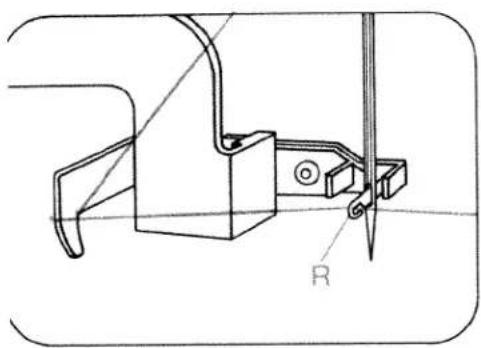

Agganciare il filo da sotto nel gancio R.

Girare l'infilatore verso dietro e rilasciarlo contemporaneamente e lasciare che ritorni in sù. Tirare quindi il filo completamente attraverso la cruna dell'ago.

Tenere fermo il filo superiore. Girare il volantino in avanti. Cucire un punto. Tirare il filo inferiore verso l'alto con l'aiuto del filo superiore.

Porre i fili superiore ed inferiore verso destra sotto il piedino.

Chiudere lo sportello 119 verso l'alto.

Avvicinare il piano variabile 107 alla macchina.

In caso di spessori di stoffa estremamente grossi alzare ulteriormente la leva 111.

Premere il reostato: Più a fondo si preme il pedale, più veloce cucirà la Pfaff.

N = marcatura per la regolazione.

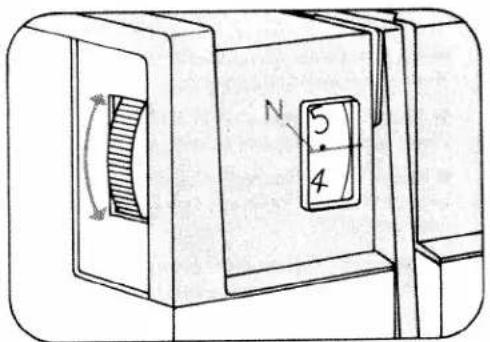

Controllo della tensione del filo:

La regolazione normale si trova nel settore da 3-5. Più alto il numero più forte sarà la tensione.

Il controllo viene fatto con lo zig zag pro largo.

Cucire una breve cucitura. L'annodamento dei fili deve avvenire al centro dello spessore del materiale.

Alzare la leva alzapiedino 111. Togliere la stoffa verso dietro.

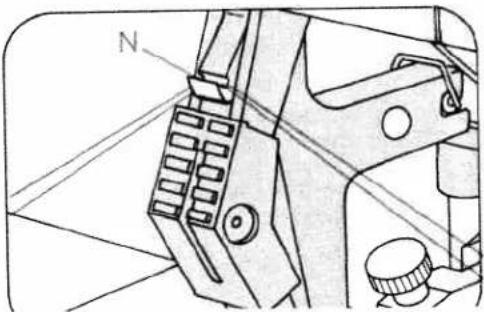

Tagliafilo N. Inserire i fili e tirarli verso il basso.

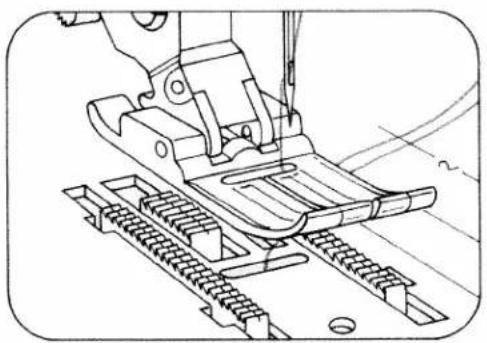

Evita lo spostamento dei singoli strati di stoffa tra di loro. Prima di innestarlo e disinnestarlo alzare il piedino.

Innesto: Spingere il trasporto superiore 128 verso il basso finché s'innesta. Disinnesto: premerlo leggermente in basso, quindi tirarlo verso il basso e lasciarlo scivolare in alto.

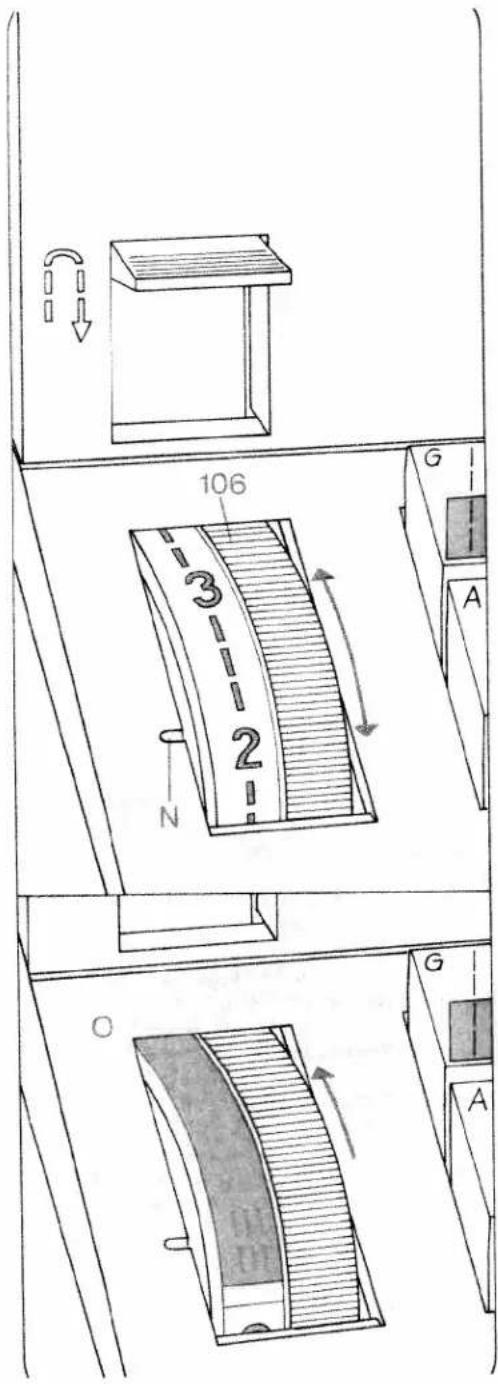

Regolazione della lunghezza del punto:

I numeri sul bottone regolatore della lunghezza del punto 106 corrispondono alla lunghezza del punto in mm. La regolazione si estende da 0 a 6 mm. La lunghezza del punto desiderata si regola sulla marcatura N.

La figura O sotto mostra la regolazione del bottone regolatore per cucire i punti flexi (stretch) raffigurati in bianco sui tasti.

Rückwärtsnähen:

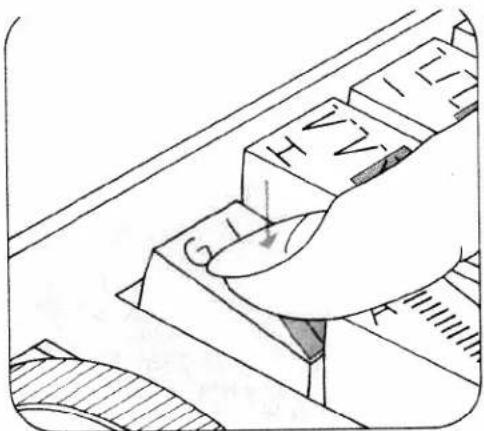

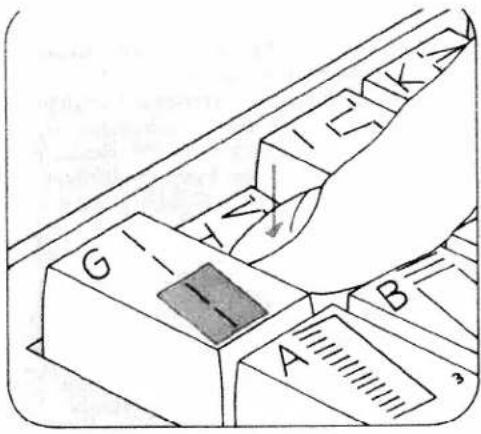

La cucitura indietro:

Premere il tasto 113. Finchè il tasto rimane premuto la macchina cuce indietro.

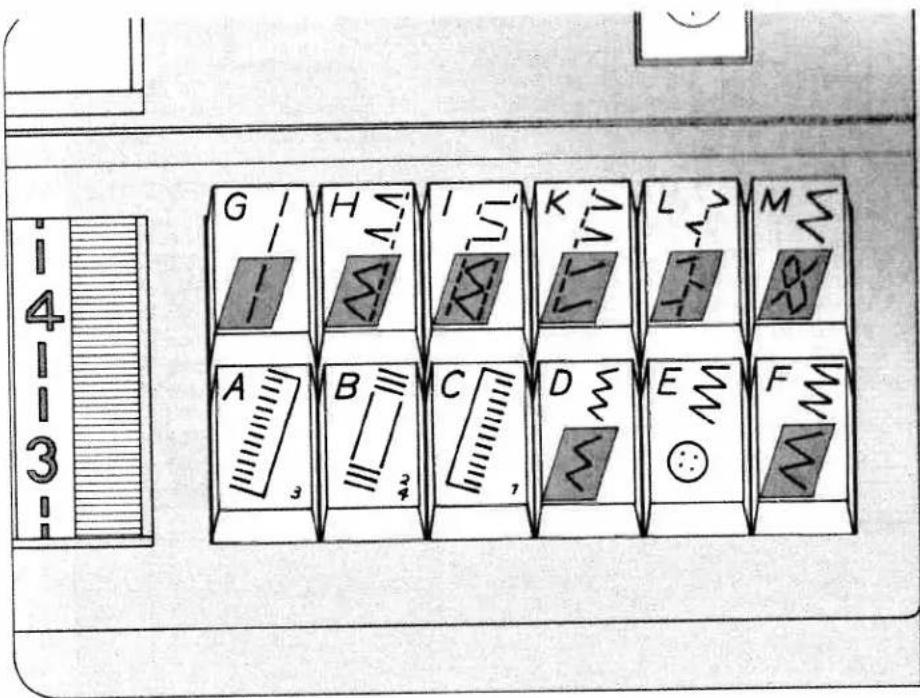

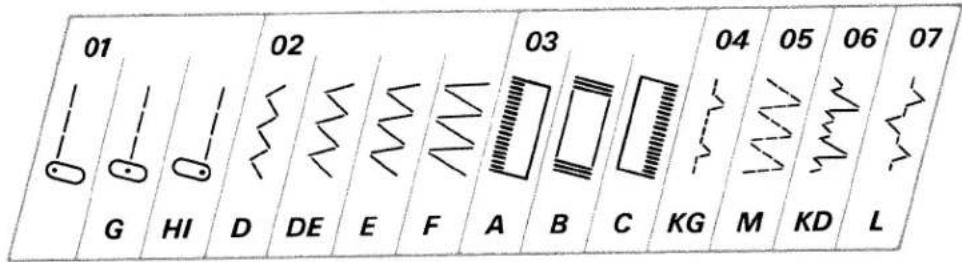

A, B, C: tasti per occhiello automatico. Il tasto B serve inoltre come tasto di annullamento dei tasti inseriti e per la posizione dell'ago a sinistra (vedi pag. 27).

D punto a zig-zag 2 mm punto a zig-zag stretch triplo 2 mm

E punto a zig-zag 3,5 mm punto a zig-zag stretch triplo 3,5 mm

F punto a zig-zag 5 mm punto a zig-zag stretch triplo 5 mm

G punto dritto punto dritto stretch triplo

I punto giuntura punto overlock chiuso

K orla a conchiglia punto overlock

L punto elastico ornamentale punto piuma

M punto elastico punto nido d'ape

Nel coperchio della macchina è raffigurata una tabella dei programmi con i punti e le relative combinazioni. Nella tabella a pagine 80-83 troverete le relative istruzioni per l'applicazione.

Premere il tasto e regolare la lunghezza del punto desiderata tra 1-6.

Tutti i punti a zig-zag, elastici e stretch vengono dimezzati nella loro larghezza, se si preme in aggiunta il tasto G.

Regolazione dei punti flexi (stretch): (simboli bianchi)

Premere il tasto e girare il regolatore per la lunghezza del punto fino all'arresto sul simbolo III.

Tutti i punti flexi si dimezzano in larghezza, premendo in aggiunta il tasto G.

Le combinazioni dei punti utili con i punti flexi (stretch):

Le combinazioni dei punti sono indicate sulla tabella dei programmi nel coperchio e al termine di questo libretto, con consigli per il cucito. Ad esempio il punto invisibile elastico: tasto M e F premuti insieme. Scegliere lunghezza del punto tra 1 e 4.

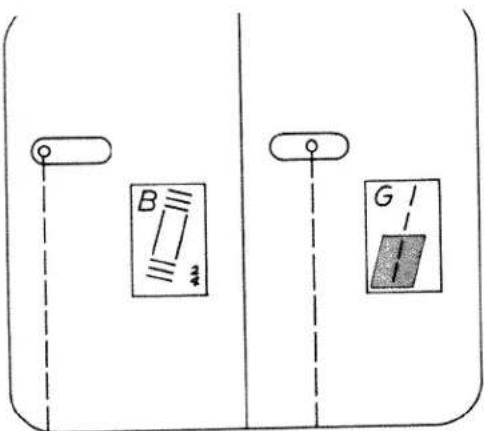

Regolazione della posizione d'ago nella cucitura diritta:

Posizione ago sinistra: premere tasto B

Posizione ago centro: premere tasto G

Posizione ago destra: premere tasti H e I

Prendere il piano variabile da sotto e spostarlo verso sinistra.

Il piano di lavoro variabile e gli accessori:

Il piano di lavoro può essere tolto (N). Aprire il piano di lavoro, togliere il cassettino degli accessori P. Sotto il cassettino degli accessori si trova uno scomparto per accessori O. La figura Q mostra come sistemare piedini, aghi e spoline.

O piedino normale 1 piedino per ricamo per doppio trasporto 2 piedino per ricamo (senza doppio trasporto) 3 piedino per punto invisibile e per Overlock 4 piedino per cerniere lampo 5 piedino per occhielli 6 piedino per rammendo 7 piedino orlatore 8 lineale

Sostituzione dei piedini: ● Disinserire l'interruttore principale 104. Prendere il piedino davanti e premerlo in basso.

Applicazione del piedino: abbassare la leva premistoffa e spingere il piedino contemporaneamente in maniera che il perno N si innesti nella scanalatura O.

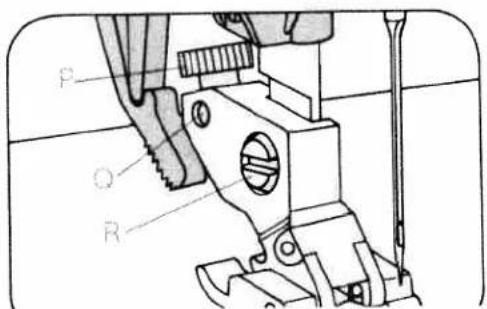

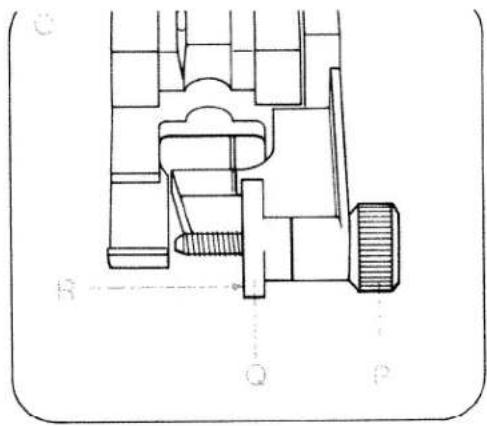

P e Q servono per fissare gli accessori. R è la vite di fissaggio del supporto per piedini.

O piedino normale 1 piedino per ricamo per doppio trasporto 2 piedino per ricamo (senza doppio trasporto) 3 piedino per punto invisibile e per Overlock 4 piedino per cerniere lampo e per impunture su bordi 5 piedino per occhielli 6 piedino per rammendo 7 piedino orlatore 8 lineale

Piedino per punto invisibile e per Overlock:

Punto invisibile (N): Portare con la vite P la guida Q verso sinistra. La guida viene quindi regolata per la corretta entrata dell'ago. La piegatura della stoffa scorre lungo il bordo di guida R.

Cucitura Overlock (O): Spostare con la vite P la guida Q a destra fino all'arresto. La stoffa scorre lungo il bordo di guida R.

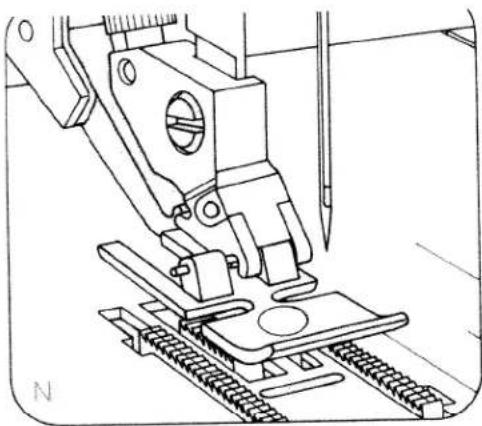

Il piedino da rammendo:

Alzare l'ago. Premere la staffa P verso dietro e tenerla ferma. Inserire il perno del piedino nel foro N, la forcella R si aggancia in tal maniera sulla barra premistoffa, quindi innestare il piedino fino all'arresto. Rilasciare la staffa P che si appoggerà sulla vite di fissaggio Q. Avvitare la vite O. Rammendando con lana infilarla nella guida S.

Il piedino per cerniere lampo

(piedino per impunture su bordi) (N): Il piedino per cerniere si innesta a destra o sinistra a seconda della parte della cerniera da cucire.

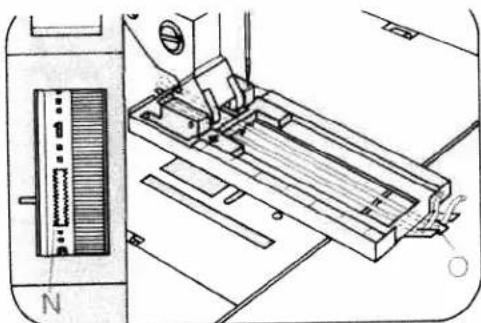

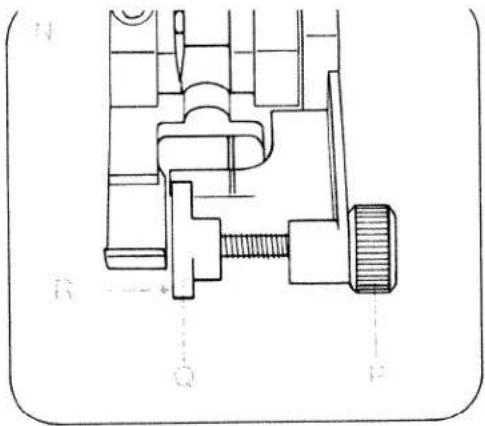

Lineale di guida (O):

Infilare il lineale nel foro Q e avvitare la vite P dopo aver regolato la distanza desiderata.

Regolazione per l'occhiello:

Premere il tasto C. Regolare la tensione superiore nel settore occhiello 3. Applicare il piedino per occhielli. Fittezza del punto nel settore per occhielli N. Inserire come segue il filo rinforzo: appoggiare il filo sopra il gancio posteriore, tenderlo bene e fissarlo nel gancio anteriore O. Cucendo, la freccia P scorre lungo la scala R. In tale maniera si può determinare con esattezza la lunghezza dell'occhiello. Usare per l'occhiello del filato fine.

I disegni sono eseguiti senza piedino.

Confezionare occhielli:

Spostare la feritoia in avanti sino all'arresto.

1 Cucire la prima costina nella lunghezza desiderata. 2 Premendo il tasto B, cucire 4-6 punti di travetta. Il lavoro va tenuto nel frattempo fermo. Rilasciare il tasto B. 3 Premere il tasto A. Cucire la seconda costina nella stessa lunghezza della prima. 4 Premere il tasto B e tenerlo premuto, mentre si cuciono 4-6 punti di travetta. Rilasciare il tasto. 5 Cucire alcuni punti di fissaggio. Togliere il tessuto. Tirare il cordoncino e tagliarlo. 6 Aprire l'occhiello con il taglia-asole.

Si consiglia di eseguire un campione prima di cucire sul capo.

- Disinserire l'interruttore principale 104. Svitare la vite N. Togliere l'ago. Inserire un nuovo ago (la parte piatta del fusto verso dietro) spingendolo verso l'alto fino all'arresto. Fissare bene la vite.

Come abbassare il trasporto:

Aprire lo sportello 119. Spostare la leva dell'abbassatore verso P = abbassato, spostando verso O = per cucire.

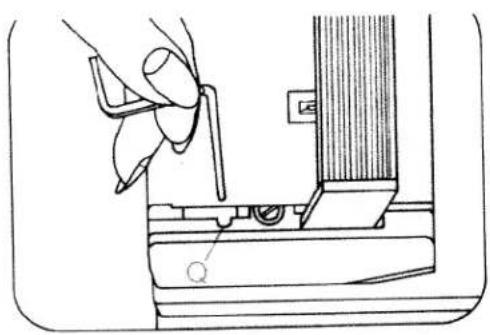

Pulizia e lubrificazione:

Togliere la spina dalla presa a muro. Sollevare la placca d'ago da dietro (N) e toglierla (O). Con un pennello pulire il trasportatore e il vano crochet. Non lubrificare la macchina. Mettere solamente ogni tanto una goccia d'olio nel crochet, come da disegno.

Come sostituire la lampadina:

Togliere la spina dalla presa a muro. Chiudere il coperchio della macchina e alzare la maniglia. Inserire il lineale di guida tra il frontalino e la testa della macchina nella apertura Q. Premere il portalampade verso il basso e tenerlo in questa posizione. Girare la lampadina in direzione N e toglierla. Inserire la lampadina nuova con i perni nelle fessure O, premere in alto e girare in direzione O. Togliere il lineale.

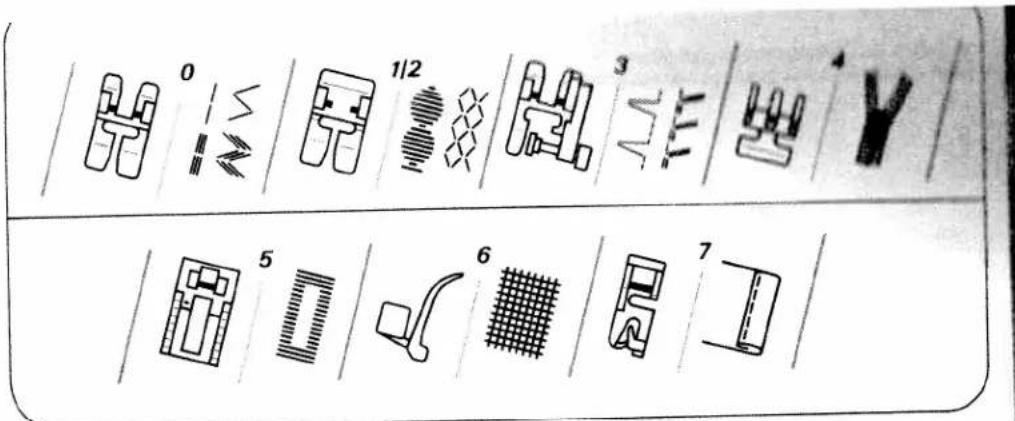

Tabella dei piedini:

La tabella indica i piedini ed i più importanti programmi o lavori di cucito che si possono cucire con i singoli piedini.

Tabella dei piedini

La scelta dell'ago giusto garantisce una migliore lavorazione del materiale da cucire.

Qualità della stoffa leggeraago60/70/75		Qualità della stoffa mediaago80/90		Qualità della stoffa pesanteago100/110/120
Le punte degli aghi
Denominazione	Profilo	Punta e Cruna	Indicata per
130/705 H Grossezza ago: 70/80		punta a sfera piccola	ago universale per tessuti sintetici a maglia fine, lino fino, chiffon, batista, organdis, stoffe di lana, velluto, cuciture ornamentali, ricami.
130/705 H-SUK Grossezza ago: 70/110		punta a sfera media	stoffe a maglia larga, tessuti in maglia in genere, Lastex, Interlock, Quiana, Simplex.
130/705 H-PS Grossezza ago: 75 + 90		punta a sfera media	ago speciale Pfaff per punti flexi. Adatto particolarmente per stoffe delicate elastiche e in maglia.
130/705 H-SKF Grossezza ago 70/110		punta a sfera grande	Tessuti per busti a maglia larga, Lycra, Simplex, Lastex.
130/705 H-J Grossezza ago: 90-110		punta rotonda	fustagno, abiti da lavoro, tessuti di lino pesante blue jeans, tela per vela fine.
130/705 H-LR Grossezza ago: 70/120		punta a lama (taglio a destra)	pelle, scamosciato, nappa, capretto.
130/705 H-PCL Grossezza ago: 80-110		punta a lama (scanalatura cruna verso sinistra)	similpelle, plastica, fogli di nailon, tela cerata
130 H-N Grossezza ago: 70-110		punta a sfera piccola cruna lunga	Impunture con seta grossa o filo sintetico 30/3
130/705 H-Wing Grossezza ago: 100		punta per punto a giorno	lavori di punto a giorno di effetto su tessuti fortemente apprettati, organdis, batista ricido

[4827]	Denominazione	lunghezza punto	larghezza punto	distanza aghi	Indicato per:
	130/705 H-ZWI Grossezza: 80	2,5 mm2,5 mm	--	1,6 mm2,0 mm	nervature normali nervature normali
	130/750 H-ZWI Grossezza: 80Grossezza: 90Grossezza: 100	2,5 mm2,5 mm3,0 mm	--	2,5 mm3,0 mm4,0 mm	nervature larghe nervature particolarmente larghe
Motivi ornamentali con aghi gemelliPrima ci eseguire il motivo ornamentale desiderato controllare girando il volantino se gli aghi entrano senza difficoltà nel foro della placca d'ago. Si evitano così possibili rotture di aghi.
[KK77]	Motivi ornamentali/Motivi a zigzag
	130/705 H-ZWI Grossezza: 80Grossezza: 80Grossezza: 80	0,5 - 1,5 mm0,5 - 1,5 mm0,5 - 1,5 mm	largostrettostretto	1,6 mm2,0 mm2,5 mm	motivi ornamentali motivi ornamentali motivi ornamentali
[3A4]	Orlo a giorno/cucitura speciale doppia
	130/705 H-ZWI + HO Grossezza: 80Grossezza: 100	2,0 - 3,0 mm	molto stretto		Effetto a punto a giorno decorativo. Si prestano particolarmente tessuti fortemente apprettati e tessati in batista rigido.

Possibili inconvenienti e come ovviarli

Inconveniente

Come ovviare

1. La macchina salta punti

L'ago non è inserito bene.	Inserire l'ago fino all'arresto. Con parte piatta del fusto verso dietro.
È stato inserito un ago sbagliato.	Inserire un ago sistema 130/705 H.
L'ago è storto o spuntato.	Cambiare l'ago.
La macchina non è infilata bene.	Controllare l'infilatura.
L'ago è troppo fine per il filo.	Impiegare aghi più grossi.

1. Il filo superiore si rompe

Vedi per i motivi precedenti.	Vedi sotto 1.
La tensione è troppo stretta.	Regolare bene la tensione.
Filato nodoso o di cattiva qualità o filato troppo secco perché vecchio.	Usare sempre solo filato di buona qualità.

1. L'ago si rompe

L'ago non è stato inserito sino all'arresto.	Inserire l'ago nuovo sino all'arresto.
L'ago è storto.	Cambiare l'ago.
L'ago è troppo sottile o troppo grosso.	Si osservi la tabella degli aghi.
Tirando o spingendo il materiale durante la cucitura l'ago si piega e urta sulla placca dell'ago.	La macchina deve trasportare il materiale da sola. Il tessuto va solamente guidato con mano leggera.
La capsula non è stata bene inserita.	Dopo avere inserito la capsula premere leggermente finchè non si è innestata.

1. La cucitura non è regolare

La tensione non è corretta.	Controllare la tensione superiore e quella inferiore.
Filato troppo nodoso, grosso o duro.	Usare solo filato perfetto.
Il filo inferiore non è stato bobinato in maniera regolare.	Mai bobinare a mano libera, ma passare il filo sempre attraverso la tensione per l'annaspatoio.
Si formano delle asole sopra o sotto il tessuto.	Infilare bene e controllare bene le tensioni superiore ed inferiore.

Inconveniente

Come ovviare

5. La macchina non trasporta o trasporta solo irregolarmente

Tra i dentini del trasporto si è pressata della polvere di cucito.

Togliere la placca dell'ago e pulire i dentini con un pennello.

Il trasporto è abbassato. Il dispositivo per abbassare il trasporto si trova a destra.

Spostare il dispositivo a sinistra.

6. La macchina sforza

Vi sono dei residui nel crochet.

Eliminare i residui dei fili e mettere una goccia di olio sul crochet.

Avvisi importanti

Quando si sostituiscono piedini ed aghi, l'interruttore principale 104 deve essere disinserito. La macchina per cucire non deve essere azionata senza porre stoffa sotto il piedino. Abbandonando la macchina anche per breve tempo, spegnere l'interruttore principale. Questo è importante, se vi sono bambini nelle vicinanze.

Gli accessori fuori corredo servono per lavori di cucito speciali. Si possono acquistare presso il vostro concessionario Pfaff contro pagamento. Accessori senza numero di catalogo non sono ancora disponibili in quanto in via di preparazione.

Accessorio	N. d'ordine	Lavoro di cucito
Piedino per applicazioni	93-042 941-91	per eseguire applicazioni
Bordatore a nastro (togliere il supporto del piedino)	98-053 484-91	per bordare bordi con nastro
Piedino nervature 5 scanalature (ago gemello con distanza aghi 1,8-2,5 mm)	93-042 950-91	cuciture di nervature (grossezza ago 80, per nervature fini 70)
Piedino nervature 7 scanalature (ago gemello con distanza aghi 1,4-1,8)	93-042 953-91
Linguetta per nervature	93-035 952-45
Piedino per frange	93-042 943-91	per cucire frange e passare le marche
Piedino per punto diritto	98-694 821-00	per impunture e per cucire tessuti particolarmente fini e morbidi (maglina di jersey ecc.)
Placca d'ago con foro rotondo	98-694 822-00
Piedino ribattitore 4,5 mm	93-042 946-91	per ribattitore
Piedino ribattitore 6,5 mm	93-042 948-91
Piedino arricciatore	93-036 998-91	per arricciare volants ecc.
Piedino per cordoncino	93-036 915-91	per eseguire cordoncini
Placchetta per punto inglese	93-036 975-45	per eseguire ricami inglesi
Piedino orlatore 4 mm (per dooppio trasporto)	98-684 823-00	per orlare bordi

Indice

Abbassare il trasporto 40

A. 100

Bobinare attraverso l'ago

Bobinare da un secondo rocchetto....

Collegamento elettrico ....26

Combinazione dei punti, utili e flexi (stretch) 27-29

Confezionare occhielli....37-59

Controllo della tensione superiore ....

Controllo del filo inferiore....10 20

Cucire indietro 20

Doppio trasporto 14

Far salire il filo inferiore 58.59

Inconvenienti e come ovviarii.... 12.13

Inserimento del filo superiore e inflatura del ago....11

Inserimento della capsula della spolina....10

Inserimento della spolina 11

Inserire il portarocchetto.... 22 23

I tasti automatici....

Leva alzapiedino....20.31

Piano di lavoro variabile e scomparto per accessori .... 30, 31

Piedini.

Piedini speciali 54-56

Posizione dell'ago nella cucitura diritta

Preparazione per bobinare

Pulizia e lubrificazione

Rasafilo

Regolazione dei punti flexi (stretch)

Regolazione dei punti utili

Regolazione della lunghezza del punto

Reostato

Sostituzione dei piedini

Sostituzione dell'ago

Sostituzione della lampadina

Tabella degli aghi

Tabella dei programmi

La tabella indica il programma, il relativo punto e, sotto, quali tasti occorre premere.

Nei programmi 22–48 occorre regolare il regolatore del punto fino all'arresto su III.

No	Descrizione	Applicazione
01	punto diritto	per tutti i lavori di cucito in genere e per una cucitura di 6 mm su bordi
02	punto zig-zag	moto versatile; per rifinire bordi, eseguire applicazioni, inserire pizzi, cucite cordoncini, ricamare, attaccare bottoni, rammendare ecc.
03	occhielli	si eseguono senza dover girare la stoffa, basta premere i tasti. La fittezza del punto è regolabile
04	orlo a conchiglia stretto	punto decorativo, ad es. per vestiti da bambina
05	punto elastico	per inserire toppe o rammendare strappi nei tessuti elasticizzati
06	sorfilo elastico	per sorfilare stoffe poco sfrangiabili
07	punto elastico ornamentale	per inserire toppe e rammendare strappi in tessuti elasticizzati o cuciture ornamentali su stoffe estensibili
08	orlo a conchiglia	rifinitura di effetto su bordi di stoffe morbide
09	punto invisibile largo	per orli invisibili su stoffe pesanti
10	punto invisibile stretto	per orli invisibili su stoffe leggere

Tutti gli altri punti si può regolare la lunghezza del punto a volontà. Nella tabella

è descritto denominazione e applicazione dei singoli programmi.

08	09	10	11	12	13	14	15	16	17	18	19	20	21
K	H	HD	LI	ME	MF	LC	LF	MG	LD	I	IG	ID	IF

5	Descrizione	Applicazione
1	punto greco stretto	una classica decorazione su stoffe in tinta unita
2	punto corona	cucitura ornamentale, ad es. per camicie da notte
3	punto invisibile elastico	per eseguire orli invisibili su tessuti elastici
4	punto imperatore	una cucitura ornamentale leggera, ad es. per decorazioni su fazzoletti da signora
5	punto viennese stretto	per decorazione su biancheria da tavola
6	cucitura a festone	per ornare ad es. fazzoletti
7	punto reale	una cucitura ornamentale ad es. per tovglioli per bambini
8	punto greco, largo	una classica decorazione per stoffe a tinta unita
9	punto greco stretto	una classica decorazione per stoffe in tinta unita
10	punto viennese	per decorare salviette ad es
11	punto viennese largo	per decorare ad es. tovaglie

No	Descrizione	Applicazione
22	cucitura tripla flexi	per cuciture resistenti; si estende sotto sforzo senza rompere
23	cucitura tripla zig-zag flexi	rinforzo della cucitura elastico e particolarmente piatto ad essempio per busti
24	punto nido d'ape spugna	per applicare fili elastici o per coprire cuciture su
25	punto fungo	una cucitura robusta per giunture
26	punto fiorentino, stretto	una decorazione per bordi, ad es. per biancheria da letto
27	punto fiorentino, largo	ad esempio come cucitura ornamentale per biancheria da letto
28	punto gallo	cucitura ornamentale, ad es. per biancheria da tavola
29	punto overlock chiuso	per coprire in maniera ornamentale orli scoperti
30	punto pavese	una cucitura di giuntura decorativa per applicare passamanerie
31	punto; overlock chiuso stretto	per applicare pizzi delicati
32	punto turco	una cucitura per patch-work
33	punto overlock	una cucitura elastica per giuntare e sorfilare contemporaneamente materiali in maglia

35	36	37	38	39	40	41	42	43	44	45	46	47	48
KG	KM	H	HD	HG	L	LD	LF	LI	LK	LDK	LEI	LMK	LGK

No	Descrizione	Applicazione
35	punto overlock stretto	una delicata rifintura di bordi
36	punto corda	un ornamento arioso per abbigliamento leggero
37	punto pullover largo	una cucitura elastica per unire e rifinire contemporaneamente stoffe in maglia
38	punto pullover medio	una cucitura elastica per unire e rifinire contemporaneamente maglina
39	punto pullover stretto	una cucitura elastica per unire e rifinire tessuti leggeri tipo jersey-crepe
40	punto piuma	una cucitura di copertura, ad es. per grembiuli
41	punto olandese	una cucitura ornamentale ad es. per tessuti per cucina
42	punto chiocciola	una cucitura ornamentale, ad es. per biancheria da bagno
43	punto tessuto	una cucitura ornamentale, ad es. per abiti rusticali
44	punto diagonale	una cucitura ornamentale, ad es. per abiti semplici e moderni
45	punto rose	una cucitura ornamentale, ad es. per decorare abiti da donna vaporosi
46	punto ramo	una cucitura decisa, ad es. per abiti da passeggio
47	punto triangolo	una cucitura ornamentale, ad es. per pigiama per bambini
48	punto bordo	una cucitura ornamentale, ad es. per i bordi dell tasche

Dati di salvaguardia e norma delle vigenti leggi antinfortunistiche. Il CONCESSIONARIO PTAPP dovrà effettuare il montaggio dell'accessorio prima della consegna al Cliente.
