Tipo di prodotto	Sveglia radio DAB/DAB+/FM con altoparlante integrato e ingresso ausiliario (M-Port)
Marca	REVO
Modello	Uno 2
Gamma di frequenze	DAB: Banda III (174 - 240 MHz); FM: 87,5 - 108 MHz
Tipo di sintonizzatore	DAB, DAB+ e FM stereo
Altoparlante	2 pollici (5 cm) al neodimio, potenza 8 W
Potenza di uscita audio	2 W RMS
Antenna	Telescopica integrata, orientabile
Display	Schermo LCD ad alta risoluzione con retroilluminazione regolabile (3 livelli), visualizzazione dell'ora, icone e 2 righe di informazioni
Alimentazione	Adattatore di rete 230 V, uscita 12 V / 1,2 A (fornito)
Connettori di ingresso	Presa DC (adattatore), presa jack 3,5 mm (M-Port per iPod/MP3)
Connettore di uscita	Presa cuffie jack 3,5 mm
Preselezioni	10 per DAB e 10 per FM
Funzioni sveglia	4 allarmi programmabili, scelta della modalità (DAB, FM, suoneria), ripetizione (snooze) fino a 6 volte (30 min), volume regolabile
Timer di spegnimento	Minuti: 15, 30, 45, 60, 75 o 90
Telecomando	A infrarossi fornito
Garanzia	1 anno (parti e manodopera) – registrazione obbligatoria
Conformità	CE, RoHS
Dimensioni	Circa 180 x 120 x 100 mm (stima)
Peso	Circa 0,5 kg (stima)
Pulizia	Panno morbido asciutto; evitare solventi e acqua all'interno
Accessori inclusi	Adattatore di rete, cavo audio M-Port, telecomando, manuale

Domande frequenti - Uno 2 REVO

Come impostare la sveglia sul REVO Uno 2?

Premere il pulsante ALARM quindi selezionare uno dei 4 allarmi con ▲/▼. Confermare con SELECT. Impostare l'ora, la modalità (DAB, FM o suoneria), il volume e i giorni (tutti i giorni, una volta, feriali o fine settimana). Confermare con 'Save'.

Come salvare una stazione in preselezione?

Ascoltare la stazione desiderata, quindi premere PRESET. Utilizzare ▲/▼ per scegliere una posizione (da 1 a 10) e premere SELECT per confermare.

Cosa fare se non ricevo nessuna stazione DAB?

Verificare che l'antenna telescopica sia completamente estesa e verticale. Avviare una ricerca manuale premendo SCAN. Se il problema persiste, spostare l'apparecchio vicino a una finestra o verificare la copertura DAB nella propria zona.

Come impostare l'ora manualmente?

Nel menu principale, andare su System Setup e poi Time Setup. Utilizzare ▲/▼ e SELECT per impostare l'ora e la data. È anche possibile lasciare che la radio si sincronizzi automaticamente su un segnale DAB.

Posso usare l'Uno 2 come altoparlante per il mio iPod?

Sì, collegare il cavo audio M-Port fornito all'uscita cuffie del vostro iPod e all'ingresso M-Port della radio. Il display mostra 'MPort'. Regolare il volume su entrambi i dispositivi.

Come attivare la funzione sleep?

Nel menu principale, andare su System Setup e poi Time Setup. Selezionare Sleep e scegliere una durata (15, 30, 45, 60, 75 o 90 minuti). La radio si spegnerà automaticamente.

La retroilluminazione dello schermo è troppo debole, come regolarla?

Nel menu principale, andare su System Setup e poi Backlight. È possibile scegliere 3 livelli: basso, medio o alto, per le modalità standby e accesa.

Come eseguire un reset di fabbrica?

Nel menu principale, andare su System Setup e selezionare Factory Reset. Questo ripristinerà le impostazioni originali. Tutte le preselezioni verranno cancellate.

Perché c'è rumore di fondo su alcune stazioni FM?

Ciò potrebbe essere dovuto a un segnale debole. Assicurarsi che l'antenna sia completamente estesa e orientata correttamente. Se il problema persiste, provare a spostare la radio o selezionare una stazione con segnale più forte.

Come usare il telecomando?

Il telecomando a infrarossi consente di controllare le funzioni principali: volume, preselezioni, navigazione nei menu, sveglia, ecc. Puntarlo verso il sensore situato sulla parte anteriore dell'apparecchio.

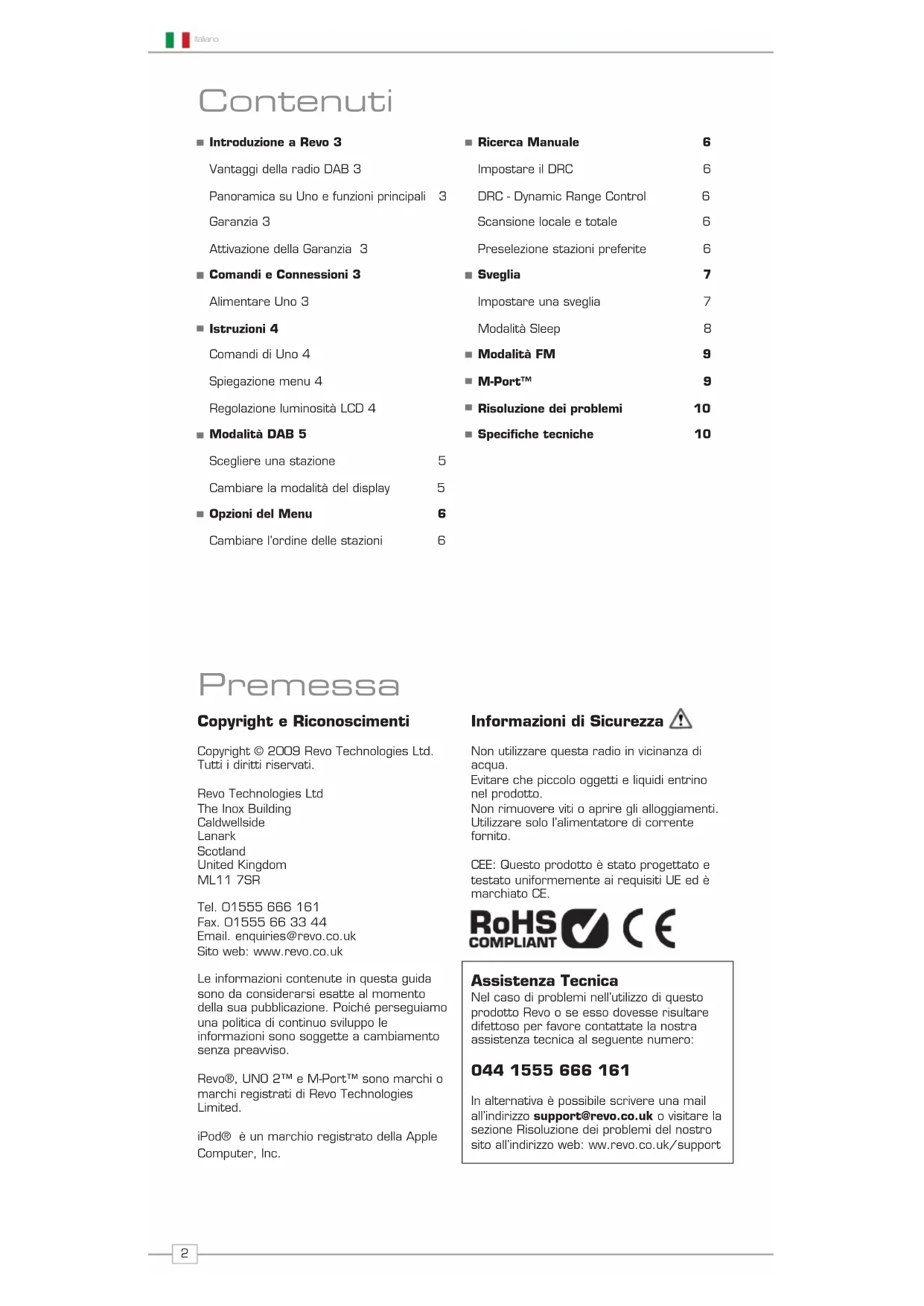

MANUALE UTENTE Uno 2 REVO

■ Introduzione a Revo 3

Vantaggi della radio DAB 3

Panoramica su Uno e funzioni principali 3

Garanzia 3

Attivazione della Garanzia 3

■ Comandi e Connessioni 3

Alimentare Uno 3

Istruzioni 4

Comandi di Uno 4

Spiegazione menu 4

Regolazione luminosità LCD 4

■ Modalità DAB 5

Scegliere una stazione 5

Cambiare la modalità del display 5

- Opzioni del Menu

Cambiare l'ordine delle stazioni 6

■ Ricerca Manuale 6

Impostare il DRC 6

DRC - Dynamic Range Control 6

Scansione locale e totale 6

Preselezione stazioni preferite 6

■ Sveglia 7

Impostare una sveglia 7

Modalità Sleep 8

■ Modalità FM 9

■ M-Port™ 9

■ Risoluzione dei problemi 10

■ Specifiche tecniche 10

Premessa

Copyright e Riconoscimenti

Copyright © 2009 Revo Technologies Ltd. Tutti i diritti riservati.

Le informazioni contenute in questa guida sono da considerarsi esatte al momento della sua pubblicazione. Poiché perseguiamo una politica di continuo sviluppo le informazioni sono soggette a cambiamento senza preavviso.

Revo®, UNO 2™ e M-Port™ sono marchi o marchi registrati di Revo Technologies Limited.

iPod® è un marchio registrato della Apple Computer, Inc.

Informazioni di Sicurezza

Non utilizzare questa radio in vicinanza di acqua.

Evitare che piccolo oggetti e liquidi entrino nel prodotto.

Non rimuovere viti o aprire gli alloggiamenti. Utilizzare solo l'alimentatore di corrente fornito.

CEE: Questo prodotto è stato progettato e testato uniformemente ai requisiti UE ed è marchiato CE.

RoHS

COMPLIANT

Assistenza Tecnica

Nel caso di problemi nell'utilizzo di questo prodotto Revo o se esso dovesse risultare difettoso per favore contattate la nostra assistenza tecnica al seguente numero:

044 1555 666 161

In alternativa è possibile scrivere una mail all'indirizzo [e-mail] o visitare la sezione Risoluzione dei problemi del nostro sito all'indirizzo web: www.revo.co.uk/support

Introduzione a Revo DAB

Grazie per aver scelto la nostra Radio Digitale Uno. Siamo certi che saprà divertirvi per lungi anni senza recarvi alcun problema.

Questa guida permette di installare con facilità e rapidità la radio digitale DAB e DAB+, offrendo una guida alle caratteristiche più complesse del prodotto e fornendo informazioni sulla sicurezza, la garanzia e la registrazione del prodotto stesso.

Vantaggi della Radio DAB

■ Suono digitale pulito e senza interferenze
■ Molte più stazioni, molta più scelta
■ No frequenze, scelta tramite nome della stazione
■ Nessuna ri-selezione
■ Informazioni testuali su schermo LCD

Panoramica su Uno

Uno combina insieme una radio DAB DAB/DAB+ e FM con ricezione di alta qualità e una sofisticata sveglia dalle molteplici funzioni, tra cui le modalità 'snooze' e 'sleep'.

Uno può essere usato anche come sistema di amplificazione di alta qualità per il lettore iPod® (o lettori MP3 o fonti sonore di altro tipo).

È sufficiente collegare l'apparecchio all'ingresso M-Port™ utilizzando il cavo audio fornito.

Garanzia

Revo Technologies Ltd garantisce all'acquirente che questo prodotto non presenterà difetti di componenti e di fabbricazione durante il normale utilizzo per un periodo di un anno dalla data di acquisto.

La garanzia decade in caso di danno accidentale, di asportazione dell'alloggiamento, di logoramento, negligenza, modifiche o uso inappropriato.

In caso di problemi contattare il proprio fornitore o in alternative consultare pag. 2 di questa guida per i dettagli sul supporto tecnico.

Attivazione della Garanzia

Per attivare la garanzia è necessario registrare il proprio acquisto compilando la cartolina di garanzia allegata alla radio o in alternativa registrandosi online al seguente indirizzo: www.revo.co.uk/register

Comandi e Connessioni

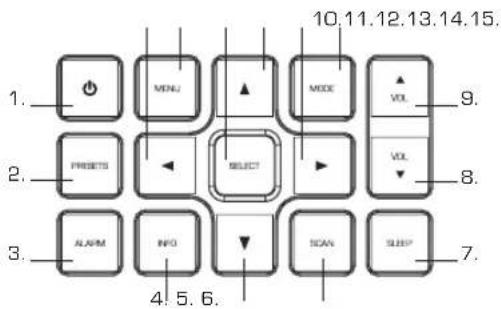

10.11.12.13.14.15. 1. MENU MODE VOL 9. 2. PRESYS SELECT VOL 8. 3. ALARM INFO SCAN SLEEP 7. 4. 5. 6.

1. Power 9. Volume -
2. Preselezioni 10. Modalità
3. Sveglia 11. Avanti
4. Info 12. Su
5. Giù 13. Selezione
6. Scansione 14. Menu
7. Sleep 15. Indietro
8. Volume +

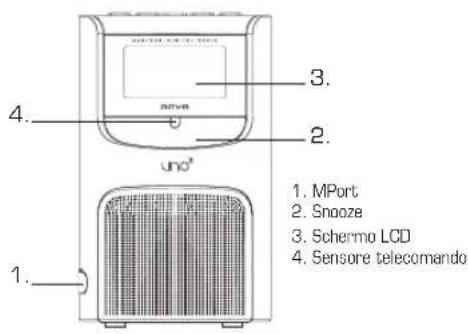

3. 2. 4. uno² 1. 1. MPort 2. Snooze 3. Schermo LCD 4. Sensore telecomando

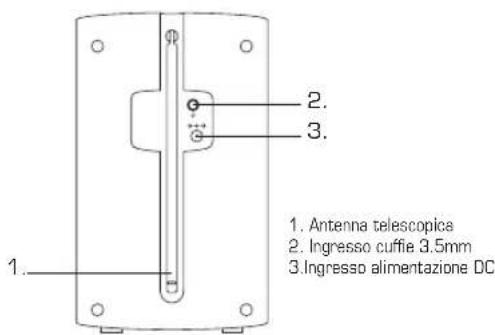

1. Antenna telescopica 2. Ingresso cuffie 3.5mm 3. Ingresso alimentazione DC

Alimentare Uno

La radio Uno è alimentata dalla rete elettrica tramite il trasformatore fornito.

Inserire il trasformatore nell'ingresso DC posizionato sul retro dell'apparecchio. Per accendere la radio premere il pulsante ⏻ Usare solo il trasformatore fornito.

Per informazioni sulla disponibilità dei pezzi di ricambio visitare il sito www.revo.co.uk

Istruzioni

Uno è un sofisticato apparecchio radio digitale, dotato di molteplici modalità di funzionamento e molte caratteristiche avanzate.

E' importante apprendere il funzionamento dei cursori di comando e conoscere i menu di Uno per poter ottenere il massimo dalle sue funzioni.

Comandi di Uno

I comandi di Uno si basano su sette tasti principali, come spiegato qui di seguito.

Diagramma dei quattro comandi a cursore e dei pulsanti selezione, menu e modalità.

Etichettare ognuno dei tasti come segue:

▲ Scorrere in su:

Premere per scorrere le opzioni del menu

◀ Scorrere indietro:

Premere per tornare alla precedente voce di menu. Premendo più volte si ritorna al primo livello del menu Modalità (della modalità corrente).

▶ Scorrere in avanti:

Questo comando serve a navigare tra i caratteri nella schermata immissione testo.

Spiegazione dei Menu di Uno

Uno ha tre tipi di menu:

Menu Principale

Questo è il menu principale di Uno (livello principale) e permette di entrare nelle diverse modalità di funzionamento, di impostare la radio e controllare informazioni come la versione del software o l'ID della radio.

Menu Modalità

I menu Modalità sono chiamati in questo modo perché mostrano tutte le funzioni disponibili all'interno di ciascuna modalità di funzionamento (modalità internet radio, modalità DAB, modalità FM, ecc.).

Impostazione luminosità LCD

È possibile scegliere il livello di luminosità del display LCD per le modalità 'Standby' e 'Power-On'.
■ Si può scegliere tra tre livelli preselezionati di luminosità, Bassa, Media o Alta.
L'impostazione 'Backlight' si trova nella sezione 'System Setup' del menu principale di Uno.

Può essere usato anche per passare al livello di menu successivo.

▼ Scorrere in giù:

Premere per scorrere le opzioni del menu

SELECT – Premere per selezionare la corrente voce di menu. In modalità FM la pressione di SELECT fa partire la ricerca di stazioni FM.

Menu:

Premere per entrare (o ritornare) nel menu Modalità della modalità corrente. Premendo una seconda volta si ritorna alla schermata in esecuzione.

Mode:

Entra in maniera sequenziale in ognuna delle modalità di funzionamento.

Questi comandi consentono di attivare la maggior parte delle funzioni e di navigare attraverso i vari menu di Uno

In qualsiasi momento la pressione del pulsante MENU aprirà il menu Modalità della modalità di funzionamento che la radio sta utilizzando. Ogni menu Modalità include la voce Menu Principale. Selezionando questa opzione si torna al Menu Principale (come descritto in precedenza).

Menu Principale

Dal Menu Principale si accede alle seguenti modalità e relativi sottomenu:

DAB

Setup di sistema

FM

Info

Questo menu compare alla prima accensione di Uno. Per selezionare un'opzione dal menu, usare i pulsanti

▲ e ▼ per spostarsi all'interno del menu, e premere SELECT o ▶ per effettuare una scelta o per spostarsi al livello successivo del menu.

12:36 >MPort Mode Standby Level 12:36 >High Medium

Modalità DAB

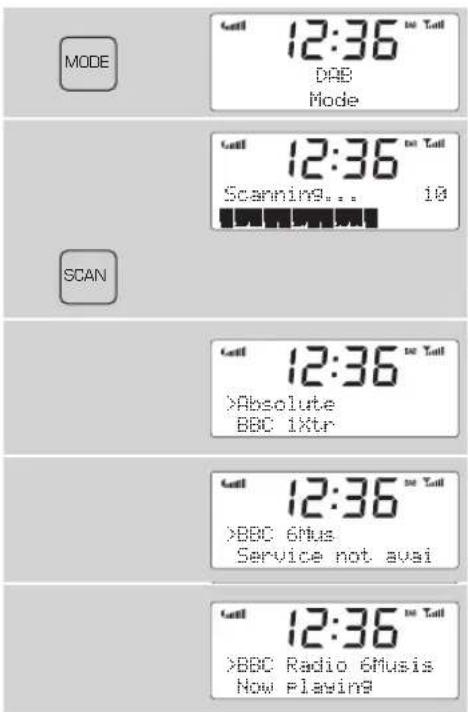

Scegliere una Stazione

■ Assicurarsi di aver allungato l'antenna telescopica posizionata sul retro di Uno.
- Entrare nella 'Modalità DAB' dal Menu Principale o premere il pulsante MODE finché sul display LCD di Uno compare la scritta 'Modalità DAB'
- Alla sua prima accensione Uno cerca le stazioni DAB della zona e le immagazzina in memoria. Contemporanemente Uno sintonizza il suo orologio.
■ Premendo il pulsante SCAN Uno effettua la scansione manuale delle stazioni.
Al termine della ricerca le stazioni compaiono sul display in ordine numerico o alfabetico. Viene selezionata la prima stazione della lista.
Se non viene trovato alcun segnale DAB bisogna posizionare la radio in un altro luogo. Oppure può essere necessario verificare se la zona è coperta dal segnale DAB.
- Selezionare la stazione scelta usando i pulsanti ▲ e ▼, scorrete la lista delle stazioni e premete SELECT o il pulsante ▶ per confermare la selezione.

Cambiare la modalità del display

■ Uno ha nove differenti modalità del display.

Premete il pulsante INFO per consultare le varie modalità. Le modalità del display sono spiegate nella tabella a fianco:

Opzioni Menu Modalità DAB

Uno possiede un numero di funzioni addizionali alle quali si può accedere dal Menu Modalità DAB:

Ordine delle Stazioni

■ Premere il pulsante MENU in Modalità DAB e poi selezionare 'Ordine Stazioni'.

Per specificare l'ordine in cui le stazioni devono essere mostrate:

■ Selezionare l'opzione Ordine Stazioni.
■ Usare i pulsanti ▲ e ▼ per scorrere le opzioni e premete SELECT o il pulsante ▶ per confermare la scelta.

Sintonizzazione manuale

■ Scegliete l'opzione 'Sintonizzazione Manuale' dal menu Modalità DAB.
La schermata 'Sintonizzazione Manuale' permette di selezionare una specifica frequenza sulla quale sintonizzarsi. La lista delle frequenze disponibili dipende dalla banda di frequenza selezionata e contiene tutte le frequenze della banda. Comincia con il nome breve della frequenza, ad esempio 12B, ed è seguita dalla reale frequenza espressa in MHz.
Se esiste una stazione corrispondente a quel numero di stazione e frequenza, il display mostrerà il suo nome e relativa frequenza e la barra mostrerà la potenza del segnale.

DRC - Dynamic Range Control

• Uno include un Dynamic Range Control che aumenta automaticamente il volume troppo basso per un ascolto ottimale anche in ambienti molto rumorosi.
  Il controllo DRC si trova nel menu Modalità DAB alla voce 'DRC'. Esso ha tre impostazioni predefinite:

DRC Description

DRC Basso II Dynamic Range Control èa metà del livello normale

DRC Alto L'impostazione

raccomandata per ambienti

rumorosi

DRC Off II Dynamic Range Control è disattivato

La tabella seguente mostra le opzioni disponibili nel menu 'Ordine Stazioni':

Ordine Stazioni Descrizione

Alfanumerico Elenca le stazioni in ordine alfabetico.

Ensemble Elenca le stazioni per multiplex.

Operative Elenca solo le stazioniattive.

Scansione locale e totale

Col passare del tempo nascono nuove stazioni radiofoniche. Per trovarle e aggiungerle alla lista di stazioni è necessario effettuare una scansione 'Locale' o 'Totale'. Entrambe le operazioni sono effettuabili dal menu Modalità DAB.
- Una scansione Locale è una scansione rapida dell'insieme delle sole frequenze 'locali'.
- Una scansione totale impiega più tempo ma copre l'insieme globale delle frequenze DAB.

Preselezione stazioni preferite

■ Uno permette di memorizzare 10 stazioni preferite tramite i 10 pulsanti di preselezione posti su Uno o sul suo telecomando.
Per salvare la stazione in onda premere il tasto PRESET e usare ▲e ▼per trovare una posizione non utilizzata, poi premere SELECT per memorizzare.
■ Per ascoltare una stazione memorizzata premere il tasto PRESET e usare ▲e ▼per trovare la stazione desiderata.

Modalità Sveglia

Per funzionare come sveglia Uno deve avere l'orologio e la data impostati

Per impostare l'ora e la data in modo automatico, basta sintonizzarsi su un servizio DAB e Uno imposterà i dati automaticamente sintonizzandosi alla trasmissione DAB. In alternativa l'orario e la data possono essere impostati manualmente tramite l'opzione 'Impostazione Orario', nel menu 'Impostazioni di Sistema' del 'Menu Principale'.

Impostare la Sveglia

■ Uno consente di memorizzare fino a quattro programmi di sveglia differenti.
■ Per impostare una sveglia, premere il pulsante ALARM.
■ Uno vi chiederà quindi di scegliere quale dei quattro programmi di sveglia memorizzati volete usare. Utilizzare i pulsanti ▲ e ▼ per scegliere un allarme e premere SELECT.
Per impostare un allarme, usare i pulsanti ▲e ▼ per scegliere uno dei quattro allarmi disponibili, poi premere SELECT. Per impostare l'orari di sveglia premere i pulsanti ▲e ▼ per raggiungere l'opzione 'Time' e premere SELECT. Usare i pulsanti ◀e ▶ insieme a SELECT per impostare l'ora di sveglia prima di spostarsi nell'impostazione dei minuti. Una volta impostato l'orario di sveglia, premere SELECT.
Per impostare il tipo di sveglia selezionare 'Days' e premere SELECT. Si può scegliere tra Giornaliero, Una volta, Giorni lavorativi o Weekend. Premere ▲ e▼ per scegliere il tipo, poi premere SELECT per confermare.
Ora si può scegliere se essere svegliati dal DAB, dalla radio FM o dal Trillo. Per scegliere il tipo di sveglia premere il pulsante ▼ per accedere alle opzioni 'Modalità' e premere SELECT.
Se il tipo di sveglia scelto è la modalità radio DAB o FM si può ora scegliere se essere svegliati dall'ultima stazione ascoltata.
■ Oppure si può scegliere tra una delle stazioni memorizzate tra le preselezioni. Vi sarà chiesto di indicare il numero della presezione scelta. Usare i pulsanti ▲e ▼ per navigare all'interno della lista delle preselezioni e premere SELECT per confermare la scelta.
Adesso si può scegliere il volume della sveglia. Scorrere fino all'opzione 'Volume', premere SELECT, usare i pulsanti ▲e ▼ per regolare il volume e premere SELECT per confermare.
■ Infine selezionare 'Save' dal menu per terminare la programmazione della sveglia.
■ Quando Uno ha una sveglia attiva memorizzata compare sulla prima riga dello schermo l'icona di allarme.

ALARM

Spegnere la Sveglia

Per spegnere una sveglia premere un pulsante qualsiasi sulla tastiera di Uno. In alternativa, premere il pulsante SNOOZE per far tacere la sveglia per un periodo di cinque minuti.
■ Uno permette di attivare lo snooze fino a 6 volte (30 minuti).
■ Quando Uno è in modalità Snooze compare l'icona Snooze sullo schermo, insieme all'orario attuale e al tempo di Snooze rimanente.

Modificare la Sveglia

■ Per modificare una sveglia già impostata premere il pulsante ALARM e usare i tasti ▲ e ▼ per cercare la sveglia desiderata, poi premere SELECT.

■ Potete scegliere se disattivare l'allarme selezionato o cambiare le altre impostazioni come l'orario di sveglia, la modalità di sveglia o il volume dell'allarme.

Modalità Sleep

Programmare il timer di spegnimento automatico

E' possibile programmare Uno in modo che si spenga dopo un periodo di tempo predefinito. Selezionare l'opzione 'System Set-up' dal Menu Principale.

- Ora selezionare 'Time set-up Menu'. All'interno di questo menu selezionare 'Sleep'.

■ Usando i pulsanti ▼ e ▲ è possibile selezionare un tempo di spegnimento automatico di 15, 30, 45, 60, 75 o 90 minuti.

■ Uno si metterà automaticamente in modalità standby allo scadere del tempo impostato.

Modalità FM

Modalità FM

■ Allungare l'antenna telescopica posizionata sul retro di Uno.
- Entrare nella 'Modalità FM' del Menu Principale o premere il pulsante MODE finché sullo schermo LCD di Uno compare la scritta 'Modalità FM'.
Se è la prima volta che Uno si trova in modalità FM, esso si posizionerà all'inizio della gamma di frequenze FM. Altrimenti selezionerà l'ultima stazione FM ascoltata.
■ Per scorrere la gamma di frequenze FM premere i pulsanti ▲ e ▼.
Per 'SEEK' (cercare) la prossima stazione attiva premere il tasto SELECT.

Preselezione stazioni preferite

■ Uno permette di memorizzare 10 stazioni preferite dai pulsanti di preselezione su Uno o sul suo telecomando.
Per salvare come preselezione la stazione in onda premere il pulsante PRESET e usare ▲ e ▼ per trovare una posizione non utilizzata, poi premere SELECT per memorizzare
■ Per ascoltare una stazione memorizzata premere il tasto PRESET e usare ▲e ▼ per trovare la stazione desiderata, poi premere SELECT.

MODE

Modalità MPort

Utilizzare la MPort

Il connettore MPort di Revo permette di collegare facilmente e rapidamente un iPod®, altri tipi di lettori MP3 e altri fonti sonore.
■ Usando il cavo di connessione fornito, Uno si trasforma in un sistema audio digitale di alta qualità.
Collegare un'estremità del cavo audio fornito all'uscita delle cuffie (auxiliary out) del dispositivo sorgente, poi collegare l'altra estremità alla MPort sul lato di Uno.
- Lo schermo LCD di Uno mostrerà la scritta 'MPort'.
■ Per ottenere un livello ottimale di volume regolare il volume di uscita sia sul dispositivo sorgente che su Uno.

Risoluzione dei problemi

Radio DAB Digitale

D. Sento un 'mormorio' durante la ricezione di alcune stazioni.

R. Se la potenza di segnale è troppo bassa può verificarsi un'interruzione nella ricezione, che causa questo mormorio. Controllare che l'antenna sia stata aperta e che sia dritta. Se il problema persiste, spostare Uno in un altro luogo o controllare se l'area in cui ci si trova è raggiunta da queste stazioni.

D. Compare un messaggio 'No stations available' (nessuna stazione disponibile).

R. Verificare che l'antenna sia completamente aperta e verticale. Controllare la potenza del segnale e se necessario spostare Uno in un altro luogo.

D. L'orologio di Uno non è regolato.

R. Uno ha bisogno di ricevere un segnale DAB. In caso diverso il suo orologio deve essere regolato manualmente. Quando Uno troverà una stazione DAB sarà in grado di regolare l'orologio.

Reset Impostazioni di Fabbrica

Nell'improbabile eventualità che Uno possa malfunzionare, è possibile effettuare un reset del software per riportarlo alle originarie impostazioni di fabbrica. L'opzione Reset Impostazioni di fabbrica si trova nel menu System Setup, nel Menu Principale.

Specifiche Tecniche

■ Generali: Ricevitore DAB mono e radio FM con piena ricezione della banda III

■ Diffusore: 2" full-range in neodimio, power handling 8W

■ Potenza uscita audio: 2W

■ Gamme di frequenza: DAB Band III (174 - 240 MHz) Copertura DAB+ FM (87.5 - 108 MHz)

■ Antenna: Antenna telescopica integrata

Ingressi: DC Ingresso per alimentazione DC (trasformatore 230V fornito) Ingresso 3.5mm per dispositivi esterni (M-Port)

■ Uscite: Ingresso per cuffia 3.5mm

■ Display LCD: Display a due righe LCD negativo ad alta risoluzione con orologio digitale e icone dello status

■ Sveglia: Sveglia con funzioni snooze e sleep

■ Preselezioni: 10 preselezioni x DAB e 10 x FM

■ Telecomando: Telecomando a infrarossi

■ Alimentatore di rete: 12V 1.2mA

■ Conformità: Marchio CE e direttiva RoHS.

■ Dimensioni: 167mm (A) x 105mm (L) x 105mm (P)

Notes / Remarques / Notizen / Note

REVO®
