SPUXG45 - Impianto Hi-Fi JVC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Catena Hi-Fi
Marca	JVC
Modello	SPUXG45 (composta da CA-UXG45 e SP-UXG45)
Dimensioni (unità principale)	175 mm × 246 mm × 415 mm (L/A/P)
Peso (unità principale)	6,2 kg
Dimensioni (casse)	145 mm × 246 mm × 212 mm (L/A/P)
Peso (casse)	2,2 kg ciascuna
Alimentazione	Rete 230 V, 50 Hz
Consumo in standby	0,9 W (display spento)
Potenza in uscita	80 W per canale RMS (6 Ω, 1 kHz, 10 % DHT)
Impedenza delle casse	6 Ω – 16 Ω
Gamma di ricezione FM	87,50 MHz – 108,00 MHz
Gamma di ricezione AM (PO)	522 kHz – 1.629 kHz
Lettore CD	Compatibile con CD audio, CD-R/RW, MP3
Ingresso AUX	Sensibilità 150 mV (LVL1) o 500 mV (LVL2), impedenza 47 kΩ
Porta USB	USB versione 1.1, compatibile con memorie USB e DAP (formato MP3)
Funzioni radio	RDS (PS, PTY, RT), Enhanced Other Networks, ricerca PTY, preselezione 30 FM + 15 AM
Funzioni audio	SOUND TURBO, AHB PRO, regolazione BASS/TREBLE, gradazione del display
Timer	Timer giornaliero (3 impostazioni), timer di spegnimento, standby automatico
Riproduzioni avanzate	Riproduzione programmata (32 tracce), casuale, ripetizione (1/ALL/GROUP), ripresa
Manutenzione e pulizia	Panno morbido; evitare diluente, benzina, insetticidi; non strofinare troppo forte
Sicurezza	Non aprire il coperchio; evitare pioggia e umidità; scollegare prima della pulizia
Ricambi e riparabilità	Nessuna parte riparabile dall'utente; contattare un rivenditore autorizzato
Accessori inclusi	Antenna FM, antenna quadro AM, telecomando, pile (×2)

Domande frequenti - SPUXG45 JVC

Come impostare l'orologio sulla catena JVC SPUXG45?

Per impostare l'orologio, premere il tasto CLOCK/TIMER più volte fino a visualizzare la modalità di impostazione dell'orologio. Successivamente, utilizzare i tasti numerici o PRESET UP/DOWN per impostare ore e minuti, quindi confermare con SET. L'orologio è indispensabile per utilizzare il timer giornaliero.

Cosa fare se la catena non si accende?

Verificare che il cavo di alimentazione sia correttamente collegato a una presa di corrente funzionante. Assicurarsi che la catena non sia in standby (la spia STANDBY deve essere spenta). Se il problema persiste, scollegare il cavo di alimentazione per alcuni minuti, quindi ricollegarlo per ripristinare il microprocessore.

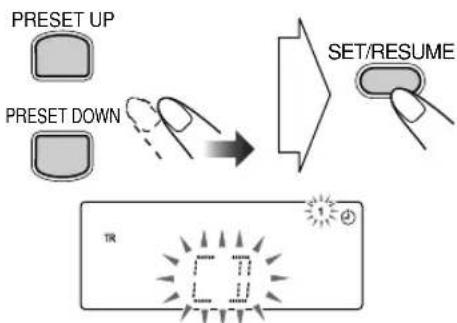

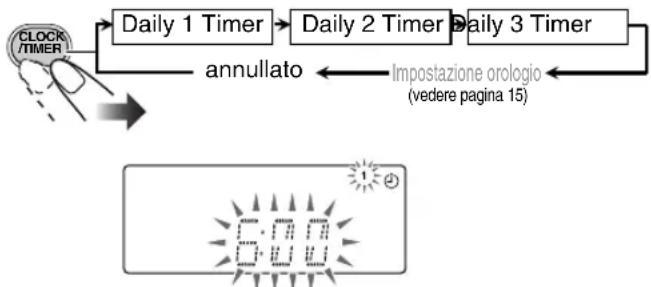

Come utilizzare il timer giornaliero per svegliarsi con la musica?

Premere CLOCK/TIMER per selezionare la modalità di impostazione del timer (Daily 1, 2 o 3). Impostare l'ora di accensione e l'ora di spegnimento, scegliere la sorgente (TUNER, CD, AUX o USB), quindi regolare il volume. Mettere la catena in standby; il timer si attiverà ogni giorno all'ora programmata.

Perché la ricezione radio è scarsa e come migliorarla?

Verificare i collegamenti delle antenne FM e AM. Estrarre completamente l'antenna FM e allontanare l'antenna quadro AM dalla catena e dai cavi di alimentazione. Per le stazioni FM deboli, attivare la modalità MONO per ridurre il rumore. È anche possibile collegare un'antenna FM esterna con un connettore coassiale da 75 Ω.

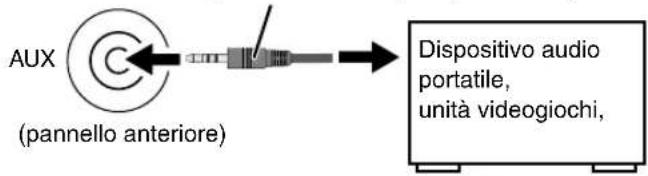

Come collegare un lettore audio portatile alla catena?

Utilizzare un cavo mini-jack stereo (non incluso) per collegare l'uscita audio del lettore alla presa AUX della catena. Assicurarsi che il volume della catena sia al minimo prima del collegamento. Se il suono è troppo debole o troppo forte, regolare il livello di ingresso AUX premendo SET per scegliere tra AUX LVL 1 (livello normale) e AUX LVL 2 (livello basso).

Il telecomando non funziona, cosa devo fare?

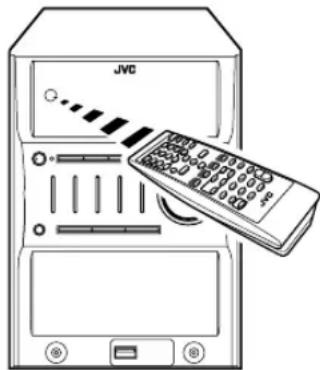

Puntare il telecomando verso il sensore situato sul pannello anteriore della catena e rimuovere eventuali ostacoli. Sostituire le pile con altre nuove rispettando le polarità. Se il problema persiste, avvicinarsi alla catena (portata massima di circa 7 metri).

Come programmare l'ordine di riproduzione delle tracce su CD o USB?

Prima di avviare la riproduzione, premere PROGRAM. Utilizzare quindi i tasti numerici per selezionare le tracce nell'ordine desiderato (fino a 32 tracce). Premere SET dopo ogni selezione. Per avviare la riproduzione programmata, premere CD ▶/II o USB MEMORY ▶/II. Per cancellare il programma, premere CANCEL.

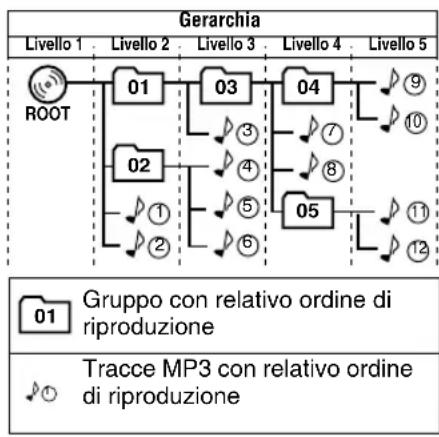

Perché i miei file MP3 non vengono letti correttamente?

Assicurarsi che i file abbiano l'estensione .mp3 e siano codificati con un bitrate di 128 kbps e una frequenza di campionamento di 44,1 kHz. La catena riconosce fino a 500 tracce e 200 gruppi su CD, e 999 tracce e 250 gruppi su USB. Verificare che il disco sia in formato ISO 9660 livello 1 o 2. In modalità MP3, è possibile passare tra le modalità TRACK e GROUP con il tasto MP3 MODE.

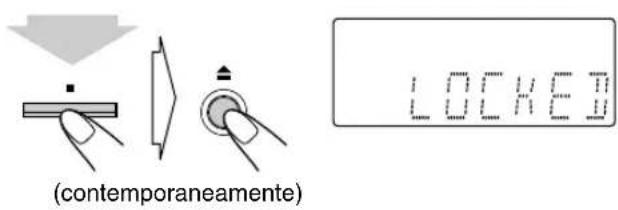

Come attivare il blocco genitori per impedire l'espulsione del disco?

Con la catena in standby e il vassoio del disco chiuso, tenere premuti contemporaneamente i tasti CD ▶/II e CD ■ del telecomando. Il display mostra LOCKED. Per disattivare, ripetere la stessa procedura fino alla visualizzazione di UNLOCKED.

Cosa fare in caso di condensa all'interno della catena?

La condensa può verificarsi quando l'apparecchio passa da un ambiente freddo a uno caldo o dopo l'accensione di un riscaldamento. Se la catena non funziona correttamente, lasciarla accesa per alcune ore per far evaporare l'umidità. Successivamente, scollegare e ricollegare il cavo di alimentazione.

MANUALE UTENTE SPUXG45 JVC

1. PRODOTTO LASER DI CLASSE 1 2. ATTENZIONE: Non aprire il coperchio superiore. Nessuna parte interna dell'unità richiede manutenzione da parte dell'utente; per la manutenzione rivolgersi al personale qualificato. 3. ATTENZIONE: RADIAZIONI LASER CLASSE 1M VISIBILI E/O INVISIBILI SE APERTO. NON FISSARE CON LO SGUARDO IL FASCIO NÉ GUARDARLO DIRETTAMENTE CON STRUMENTI OTTICI. 4. RIPRODUZIONE DELL'ETICHETTA; ETICHETTA DI AVVERTENZA, POSIZIONATA SULLA SUPERFICIE INTERNA DELL'UNITÀ.

CAUTION VISIBLE AND/OR INVERIBLE CLASS M LAYER RADIATION WHEN OPEN, DO NOT STARE INTO BEAM OR VIEW DIRECTLY WITH OPTICAL INSTRUMENTS. (ENG)

VARNING SYNLIG OCH/ELLER OSYNLIG LASERSTRALING CLASS 1M. NAR DENNA DEL AR OPNOAD. STRRAE J I IN STRALEN OCH. BETRAKA EJ STRALEN MED OPTSHA INSTRUMENT. (SWE)

AVISO RADICION LASER DE CLASE 1M VISIBLE YIO INVISIBLE CUANDO ESTÁ ABERTO.NO MIRAR PLIJAMENTE EL 1STRALEN NI OBSERVAR DIRECTAMENTA CON INCOMPUTER. OPTICO. ESPI (DNK)

ADVARSEL SYNLIG OG/ELLER USYNLIG KLASSE 1M. LASERSTRALING VED ABNING, ZE KEIKE IND STRALLEN-HELLER IKKE MED OPTSHA INSTRUMENTER. OPTICO. ESPI (DNK)

VAROI AWATDASSA OLET ALTITINA NAKYVILLE IA/TAI NAKMYTOMALLE LUOKAN 1M LASERSETALELLE. ALI KATO SUOARAN SATESEEN TAI TARKASTELE SITA OPTIMED LAIT TEEN LAPI. (FIN)

ATTENTION RAYONMENT EXTER VISABLE ET/OU INVASIBLE DE CLASSE 1M UNE FOS OUVERT. NE PAX FIXER LE FAISCEAU N IG RAGDER DIRECTEMENT AVEÇ DES INSTRUMENTS OPTQUES. LV46630-001A (FRA)

Avvertenze, precauzioni e altre indicazioni

ATTENZIONE — Tasto φ /1 STANDBY/ON

Per interrompere completamente l'alimentazione, scollegare il cavo di alimentazione alla presa a muro (tutte le spie e le indicazioni si spegneranno). Quando si installa l'apparecchio, si raccomanda di garantire un facile accesso alla spina. Il tasto φ /1 STANDBY/ON, in qualsiasi posizione, non consente di disconnettere l'unità dall'alimentazione.

• Quando l'unità è in standby, la spia STANDBY si accende in rosso.
• Quando l'unità è accesa, la spia STANDBY si spegne. L'accensione può essere controllata anche dal telecomando.

ATTENZIONE

Per ridurre il rischio di shock elettrici, incendi, ecc.

1. Non togliete viti, coperchi o la scatola.
2. Non esponete l'apparecchio alla pioggia e all'umidità.

Per l'Italia:

"Si dichiara che questo prodotto di marca JVC è conforme alle prescrizioni del decreto Ministeriale n.548 del 28/08/95 pubblicato sulla Gazzetta Ufficiale della Repubblica Italiana n.301 del 28/12/95."

Attenzione: Per una corretta ventilazione

Per prevenire il rischio di scosse elettriche e di incendio ed evitare possibili danni, collocate le apparecchiature nel modo seguente:

1 Parte anteriore:

Nessun ostacolo e spazio libero.

2 Lati/Parte superiore/Retro:

Lasciare libere le zone indicate delle dimensioni di seguito.

3 Base:

Collocare su una superficie piana. Consentire un'adeguata ventilazione dell'impianto appoggiandolo su un supporto alto almeno 10 cm.

Ventola di raffreddamento

un determinato livello.

ATTENZIONE

• Evitare di ostruire le aperture o i fori di ventilazione con giornali, indumenti ecc., in quanto si impedirebbe al calore di fuoriuscire. Non collocare fiamme libere (es. candele accese) sull'apparecchio.
• Le batterie devono essere smaltite nel rispetto dell'ambiente, attenendosi ai regolamenti locali in materia.
• Non esporre l'apparecchio a pioggia, umidità, gocciolamenti e spruzzi d'acqua ed evitare di sovrapporvi oggetti contenenti liquidi (vasi ecc.).

Informazioni per gli utenti sullo smaltimento delle apparecchiature obsolete

ITALIANO

[Unione Europea]

Questo simbolo indica che l'apparecchiatura elettrica ed elettronica a cui è relativo non deve essere smaltita tra i rifiuti domestici generici alla fine della sua vita utile. Il dato, invece, va consegnato a un punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche, per il trattamento, il recupero e il riciclaggio corretti, in conformità alle proprie normative nazionali.

Mediante lo smaltimento corretto di questo prodotto, si contribuirà a preservare le risorse naturali e a prevenire potenziali effetti negativi sull'ambiente e sulla salute umana che potrebbero essere provocati, altrimenti, da uno smaltimento inappropriato del prodotto. Per ulteriori informazioni sul punto di raccolta e il riciclaggio di questo prodotto, contattare la sede comunale locale, il servizio di smaltimento rifiuti domestici o il negozio in cui è acquistato il prodotto.

L'utente è responsabile del conferimento dell'apparecchio a fine vita alle appropriate strutture di raccolta, pena le sanzioni previste dalla vigente legislazione sui rifiuti.

(Per gli utenti aziendali)

Qualora si desideri smaltire questo prodotto, visitare la nostra pagina web www.jyc-europe.com per ottenere informazioni sul ritiro del prodotto.

(Per altre nazioni al di fuori dell'Unione Europea)

Qualora si desideri smaltire questo prodotto, effettuare lo smaltimento in conformità alla normativa nazionale applicabile o alle altre leggi della propria nazione relative al trattamento delle apparecchiature elettriche ed elettroniche obsolete.

Introduzione 2

Come leggere il presente manuale. 3

Operazioni preliminari 4

Punto 1: Apertura della confezione 4

Punto 2: Preparare il telecomando. 4

Punto 3: Collegamenti 5

Prima di utilizzare il sistema 8

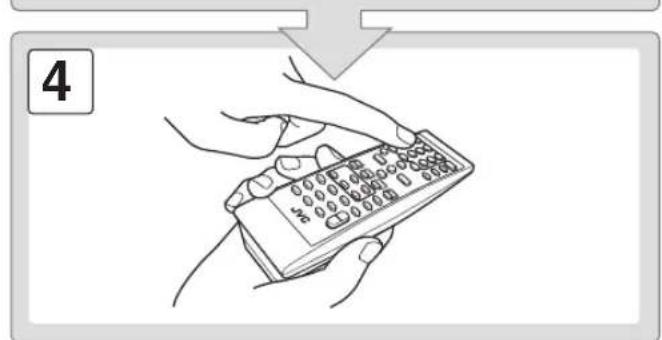

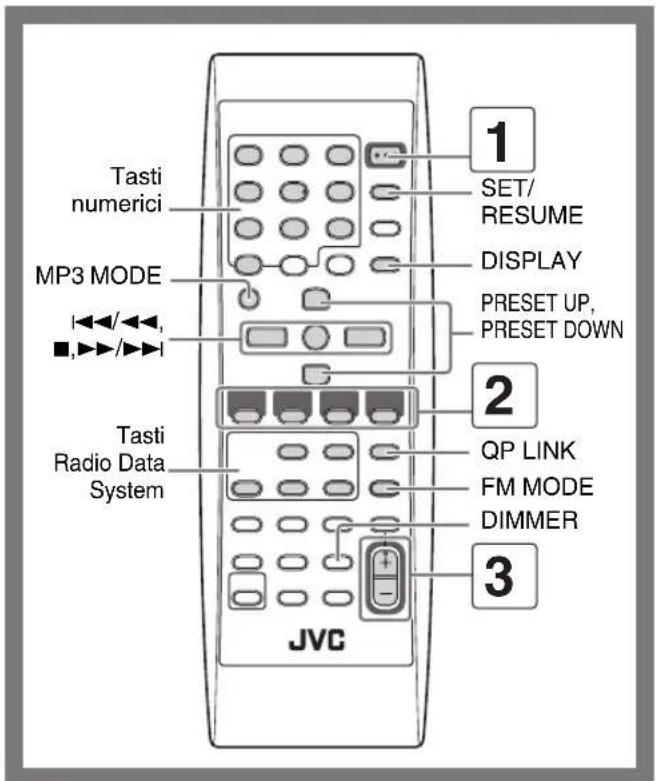

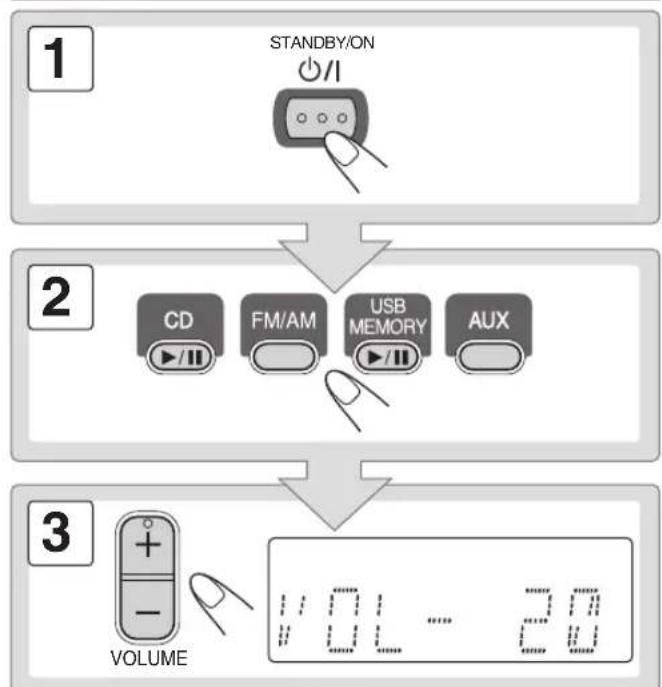

Operazioni giornaliere—Riproduzione ...... 9

Ascolto della radio. 10

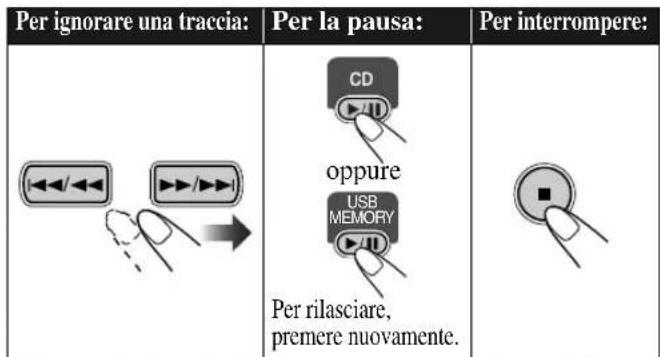

Riproduzione di un disco 11

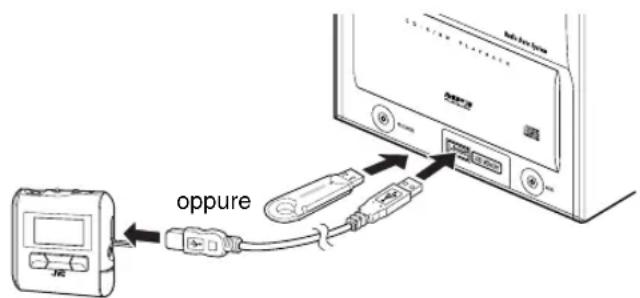

Riproduzione da memoria USB o lettore audio digitale .... 11

Riproduzione di un'altra apparecchiatura 13

Funzione QP Link (Quick Portable Link) 13

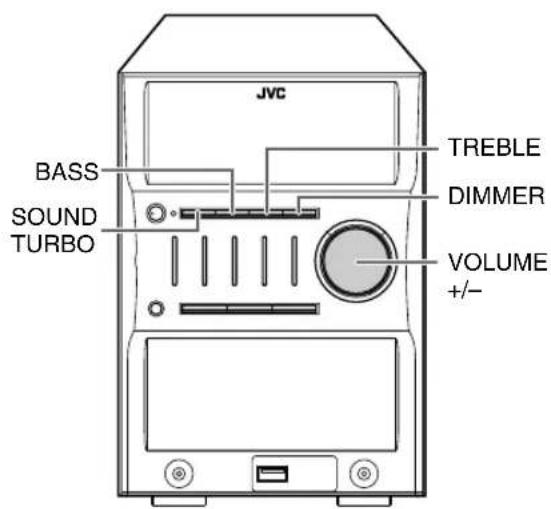

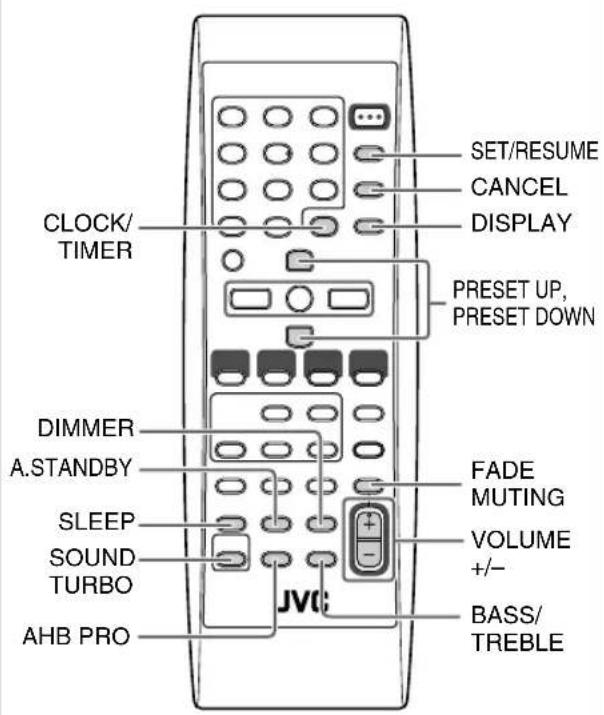

Operazioni giornaliere— Regolazioni audio e generali 14

Regolazione del volume 14

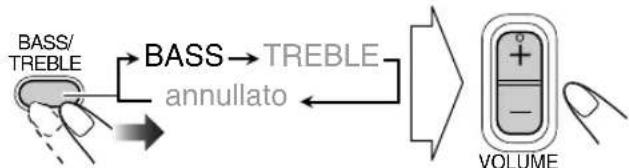

Regolazione del suono 14

Regolazione della luminosità del display — DIMMER... 15

Impostazione dell'orologio. 15

Spegnimento dell'alimentazione in modo automatico...... 16

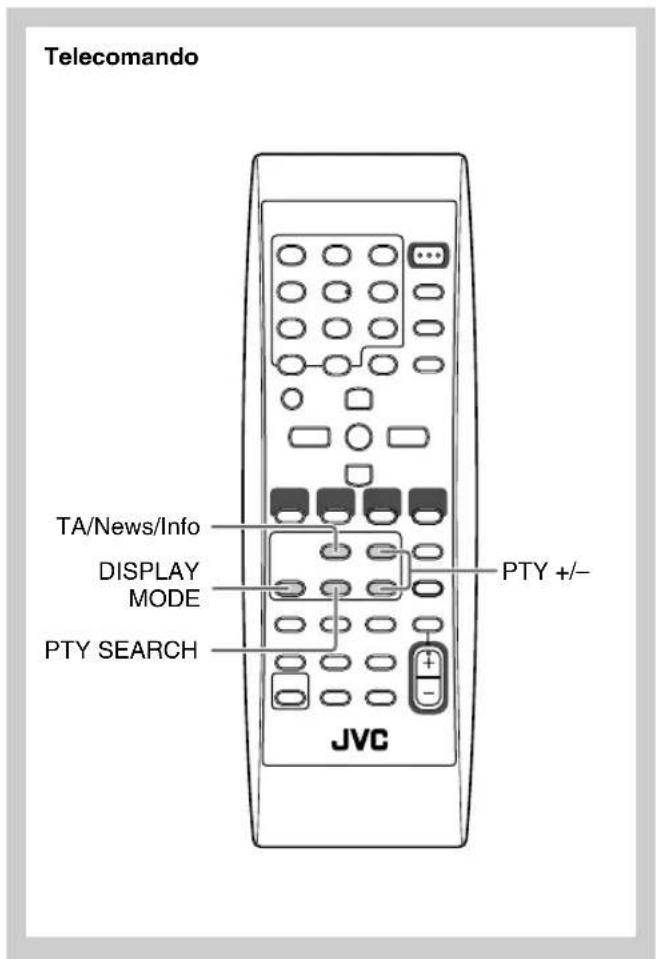

Operazioni avanzate con la radio 17

Ricezione di stazioni FM con Radio Data System 17

Ricerca di un programma tramite i codici PTY. 17

Passaggio temporaneo automatico a un programma di propria scelta. 18

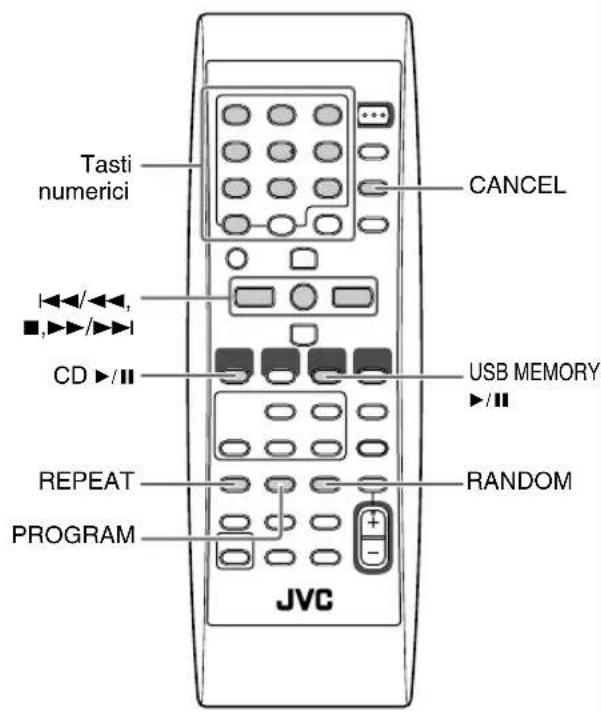

Operazioni avanzate con dischi / memoria USB / lettori DAP 19

Programmazione dell'ordine di riproduzione—Riproduzione programmata 19

Riproduzione in modalità casuale—Riproduzione casuale 20

Ripetizione dell'esecuzione—Riproduzione ripetuta... 21 Blocco dell'espulsione disco—Blocco bambini... 21

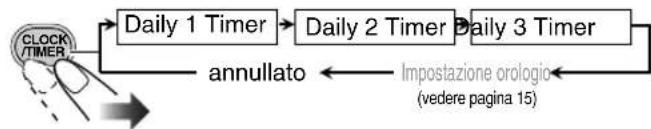

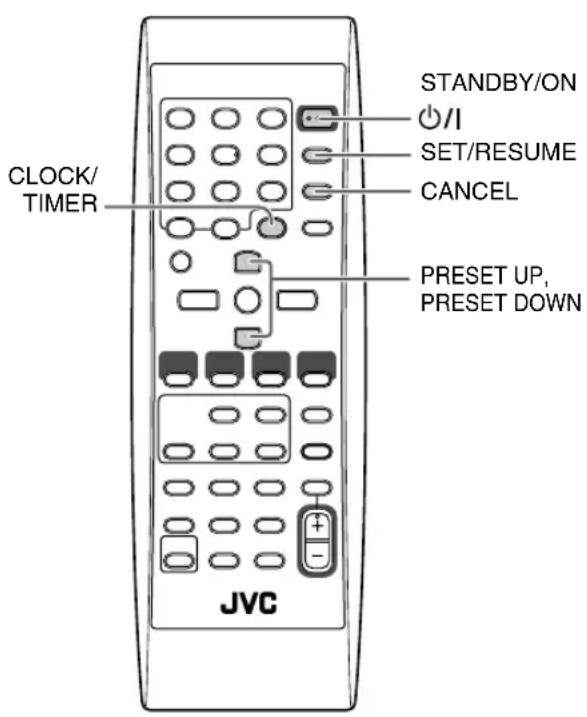

Operazioni con il timer 22

Impostazione del timer 22

Ulteriori informazioni 24

Ulteriori informazioni su questo sistema 24

Localizzazione dei guasti 25

Manutenzione 26

Specifiche 26

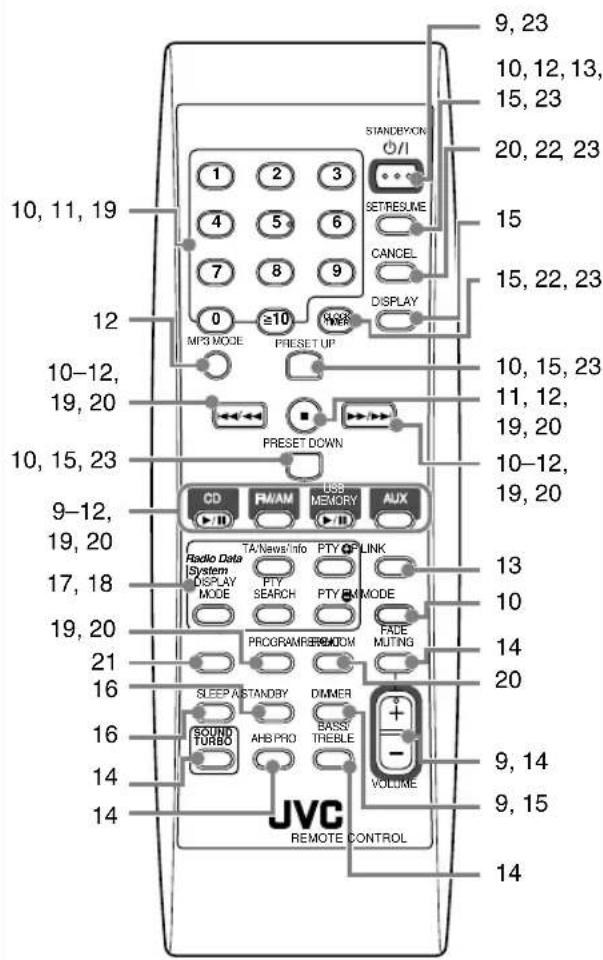

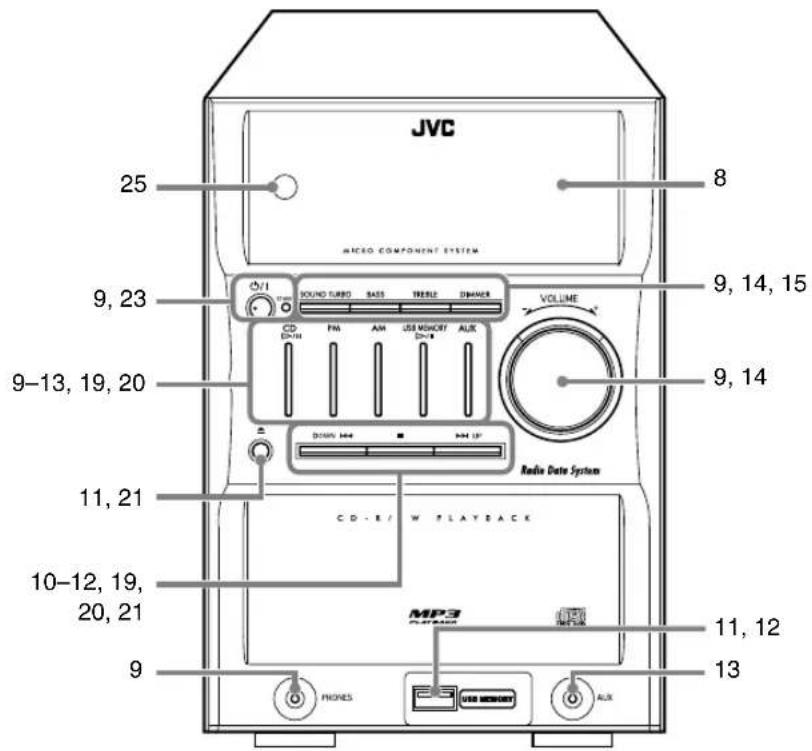

Indice delle parti 27

Introduzione

Grazie per aver acquistato un Sistema Hi-Fi Micro JVC. Siamo certi che il sistema contribuirà ad arricchire il vostro ambiente domestico, grazie al divertimento di cui vi consentirà di godere negli anni.

Prima di usare il nuovo sistema stereo, leggere attentamente il presente manuale d'istruzioni.

Il manuale contiene tutte le informazioni necessarie per la configurazione e l'utilizzo del sistema.

In caso di dubbi o domande che non trovano risposta nel manuale, contattare il rivenditore.

Precauzioni

Installazione

• Installare l'unità in una posizione piana, asciutta e né troppo calda né troppo fredda, con una temperatura compresa tra 5°C e 35°C.
• Per evitare il surriscaldamento interno del sistema, installarlo in una posizione adeguatamente ventilata.

NON installare il sistema vicino a sorgenti di calore o in una posizione esposta a luce solare diretta, polvere o vibrazioni eccessive.

• Lasciare spazio sufficiente tra il sistema e il televisore.
• Per evitare interferenze con il televisore, lasciare spazio sufficiente tra i diffusori e il televisore.

Sorgenti di alimentazione

• Per scollegare il sistema dalla presa c.a., scollegare la spina, senza tirare il cavo di alimentazione.

NON toccare il cavo di alimentazione con le mani bagnate.

Formazione di umidità

L'umidità può condensarsi sulle lenti all'interno del sistema nei seguenti casi:

• Dopo l'accensione dell'impianto di riscaldamento nel locale di ascolto
• In un locale umido
• Quando il sistema viene spostato rapidamente da un luogo freddo a un luogo caldo,

di conseguenza, il sistema può funzionare in modo non corretto. In tal caso, lasciare il sistema acceso per alcune ore fino alla completa evaporazione dell'umidità, quindi scollegare il cavo di alimentazione e ricollegarlo.

Calore interno

• Una ventola di raffreddamento è installata sul pannello posteriore per prevenire il surriscaldamento dell'interno dell'apparecchio (vedere pagina G-2).

Per motivi di sicurezza, osservare scrupolosamente le seguenti norme:

• Controllare che l'aria circoli bene attorno all'apparecchio. Una ventilazione scadente può causare surriscaldamenti e danneggiare il sistema.
• NON bloccare la ventola di raffreddamento e le fessure o i fori di aerazione. Se fossero bloccati da giornali, stoffa, ecc., il calore potrebbe non essere disperso.

Varie

• Qualora un oggetto metallico oppure del liquido penetri nel sistema, scollegare il cavo di alimentazione e consultare il rivenditore per effettuare un'operazione.

NON smontare il sistema, in quanto non sono presenti componenti interni per i quali la manutenzione può essere effettuata dall'utente.

• Qualora si preveda un lungo periodo di inattività del sistema, scollegare il cavo di alimentazione dalla presa c.a.

Qualora si noti un funzionamento anomalo, scollegare il cavo di alimentazione e consultare il rivenditore.

Come leggere il presente manuale

Per rendere il presente manuale più semplice e facile da comprendere, abbiamo adottato i metodi seguenti:

• Le operazioni di pulsanti e comandi vengono illustrate come elencato nella tabella seguente. Nel presente manuale vengono illustrate principalmente le operazioni di utilizzo del telecomando. Tuttavia, è possibile utilizzare i pulsanti e i comandi direttamente nell'unità principale se i nomi e i contrassegni sono uguali o simili.
• Alcuni suggerimenti e note correlate vengono illustrati di seguito nelle sezioni "Ulteriori informazioni su questo sistema" e "Localizzazione dei guasti", ma non nella stessa sezione in cui vengono illustrate le operazioni. Per ulteriori informazioni o in caso di dubbi sulle funzioni, visitare le sezioni relative per ottenere le risposte.

Indica una pressione leggera del pulsante.
Indica una pressione leggera e ripetuta del pulsante, finché viene selezionata l'opzione desiderata.
Indica la pressione di un pulsante.
2 sec.	Indica di mantenere premuto il pulsante per un numero di secondi specificato. • Il numero all'interno della freccia indica il periodo di pressione (in questo esempio, 2 secondi). • Se non è presente alcun numero all'interno della freccia, tenere premuto finché l'intera procedura)viene completata o si ottiene il risultato desiderato.
	Indica di ruotare il commando verso le direzioni specificate.
Remote ONLY	Indica che esta operazione è possibile solotramite il telecomando.
Main Unit ONLY	Indica che esta operazione è possibile soloutilizzando i pulsanti e i controlli dell'unità principale.

Operazioni preliminari

Punto 1: Aprire la confezione e controllare gli accessori.

Punto 2: Preparare il telecomando.

Punto 3: Collegare i componenti quali le antenne AM/FM, i diffusori ecc. (vedere da pagina 5 a pagina 7).

Infine, collegare il cavo di alimentazione. Ora è possibile utilizzare il sistema.

Punto 1: Apertura della confezione

Dopo l'apertura della confezione, verificare che siano presenti tutti i seguenti elementi. Il numero tra parentesi indica la quantità di pezzi in dotazione.

Antenna FM (1) - Antenna a telaio AM (1) Telecomando (1) Batterie (2)

Qualora manchino pezzi, contattare immediatamente il rivenditore.

Punto 2: Preparare il telecomando

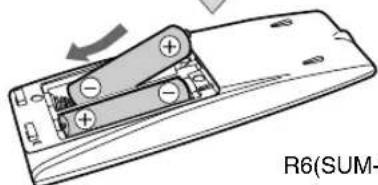

Inserire le batterie sul telecomando abbinando la polarità (+ e -) in modo corretto.

1

2

R6(SUM-3)/AA(15F)

3

STOP!

• NON utilizzare una batteria vecchia insieme ad una nuova.
• NON utilizzare tipi diversi di batterie insieme.
• NON esporre le batterie a calore o fiamme.
• NON lasciare le batterie all'interno del vano batterie se si pensa di non utilizzare il telecomando per un periodo di tempo prolungato. In caso contrario, eventuali perdite di liquido delle batterie potrebbero danneggiare il telecomando.

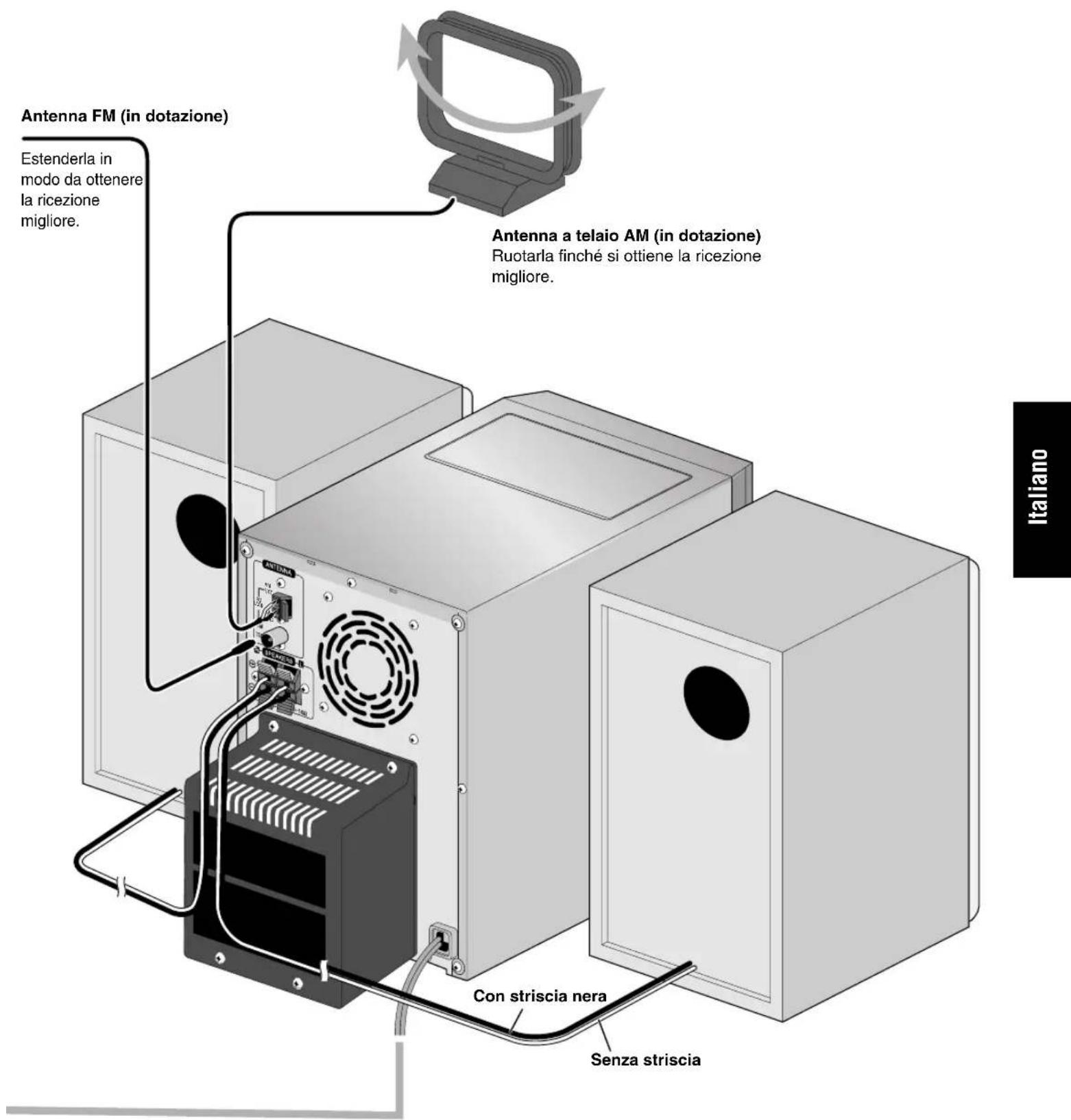

Punto 3: Collegamenti

Per informazioni più dettagliate, vedere pagina 7.

Per informazioni più dettagliate sul collegamento di apparecchiature esterne, vedere pagina 13.

Le illustrazioni dei terminali di ingresso/uscita sono riportate a titolo di esempio.

Per il collegamento di altri componenti, fare riferimento anche ai relativi manuali, in quanto i nomi dei terminali riportati sul lato posteriore possono variare.

Prima di effettuare i collegamenti, spegnere tutti i componenti.

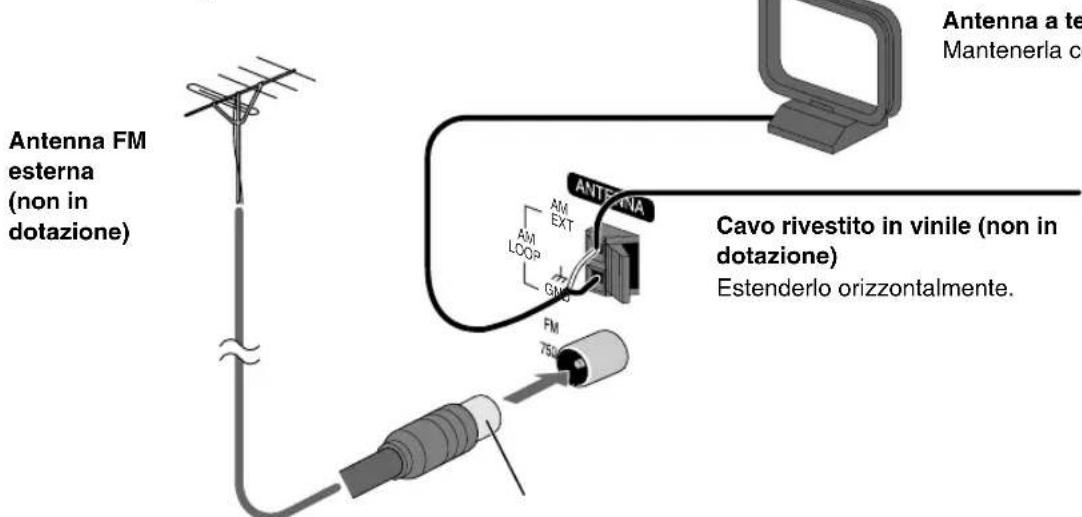

Per una migliore ricezione FM/AM

Scollegare l'antenna FM fornita e collegarla a un'antenna FM esterna utilizzando un cavo da 75 Ω con un connettore di tipo coassiale (IEC o DIN45325).

Alla presa di corrente

Collegare il cavo di alimentazione solo una volta terminati tutti gli altri collegamenti.

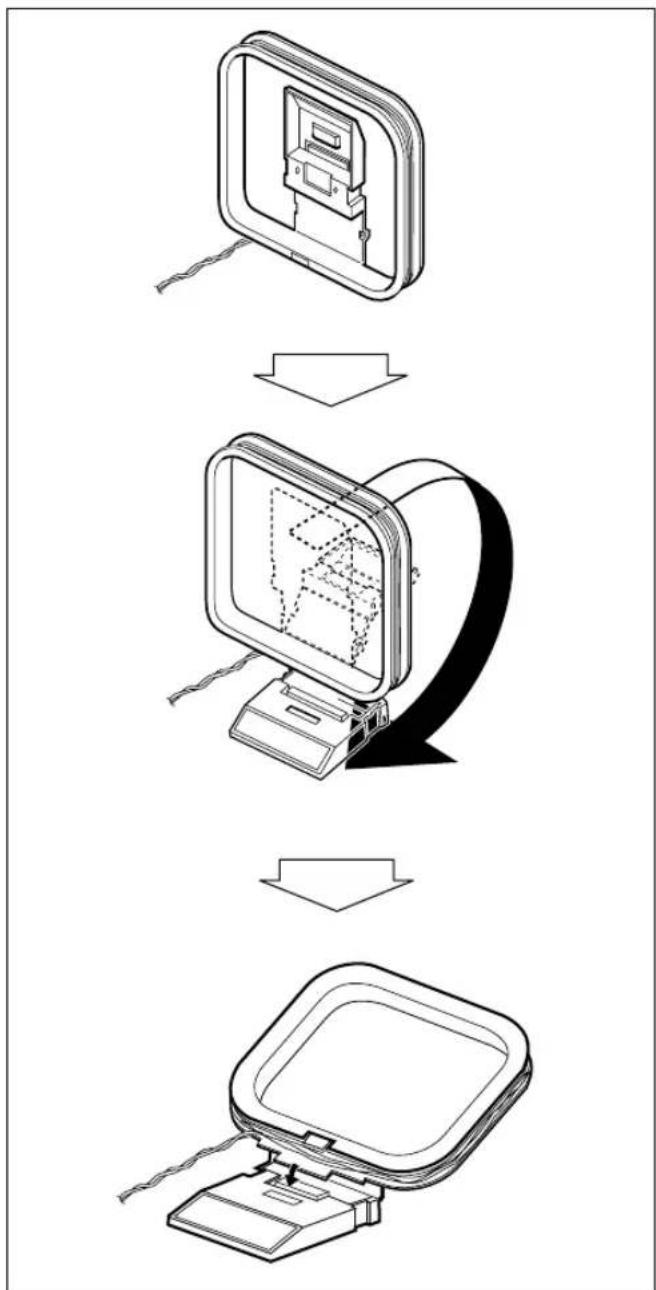

Per montare e collegare l'antenna a telaio AM Per montare l'antenna a telaio AM

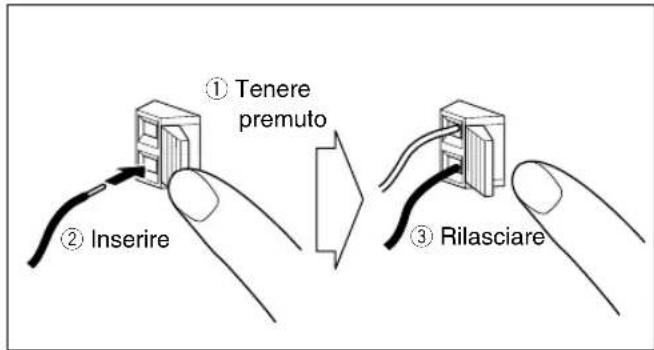

Per collegare l'antenna a telaio AM Assicurarsi di collegare il filo correttamente: l'estremità bianca con AM EXT, l'estremità nera con GND.

• Se i cavi dell'antenna a telaio AM o dei diffusori sono ricoperti di vinile, togliere la copertura per esporre l'estremità.
• Accertarsi che i conduttori dell'antenna non tocchino altri terminali, i cavi di collegamento o il cavo di alimentazione. Tenere le antenne lontano dalle parti metalliche del sistema, dai cavi di collegamento e dal cavo di alimentazione CA, in quanto ciò potrebbe influenzare negativamente la ricezione.

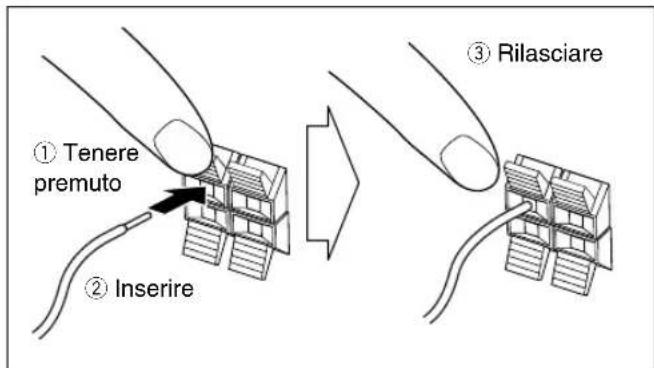

Per collegare i cavi per i diffusori

Accertarsi che entrambi i diffusori siano collegati correttamente e saldamente.

Quando vengono collegati i cavi dei diffusori, abbinare la polarità dei terminali dei diffusori come segue: collegare il cavo con striscia nera a (-) e il cavo sulla striscia a (+) .

• NON collegare più di un diffusore a ciascun terminale.
• Il conduttore dei cavi dei diffusori NON deve venire a contatto con parti metalliche del sistema.

Prima di utilizzare il sistema

Le indicazioni sul display offrono numerose significazioni durante l'utilizzo del sistema.

Prima di utilizzare il sistema, è necessario comprendere le modalità di funzionamento degli indicatori sul display.

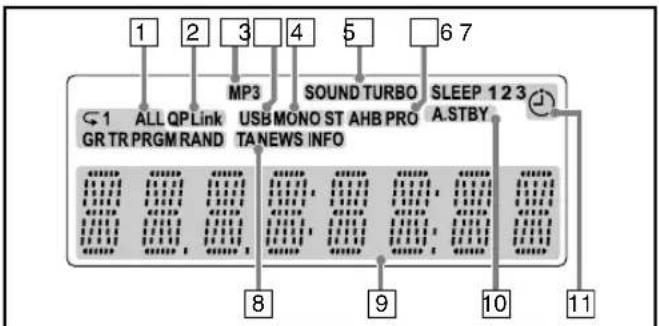

Indicazioni sul display principale

• Durante l'ascolto della radio:
• Durante la selezione di "AUX":

• Durante la riproduzione di un CD.
• Durante la riproduzione di un MP3*:

Numero Tempo di riproduzione traccia trascorso

Numero di tracce attuali

Tempo di riproduzione trascorso

• Quando si seleziona USB MEMORY:

Numero di tracce attuali Tempo di riproduzione trascorso

• Durante un'interruzione della riproduzione:

Quando la funzione RESUME è impostata su ON, sul display viene visualizzata l'indicazione RESUME. Ciò avviene anche quando si interrompe la funzione USB Memory o DAP.

CD:

Numero totale di tracce

Tempo di riproduzione totale

MP3:

• Durante la modalità "TRACK":
• Durante la modalità "GROUP":

Numero totale di tracce

Numero totale di gruppi e numero totale di tracce

• Quando inizia la riproduzione di un disco MP3, vengono visualizzati il numero della traccia e il nome della traccia (con tag ID3) prima della visualizzazione del tempo di riproduzione trascorso.

[1] Indicatori della modalità di riproduzione

• RAND (random): si accende quando è attiva la modalità di riproduzione casuale.
• PRGM (programma): si accende quando è attiva la modalità di riproduzione programmata.
• Si illumina quando la modalità di ripetizione è attivata.

-1: fa ripetere la traccia. - ALL: fa ripetere tutte le tracce. - GR: ripete tutte le tracce contenute nel gruppo selezionato (solo MP3).

2 Indicatore QP Link

• Si accende quando si attiva la funzione QP Link.

[3] Indicatore MP3

• Si accende quando viene rilevato un MP3.

4 Indicatore USB

• Si accende quando si seleziona la funzione USB MEMORY.

[5] Indicatori della ricezione FM

• MONO: Si illumina quando la modalità FM monoaurale è attiva.
• ST (stereo): Si accende quando avviene la sintonizzazione a una stazione stereo FM con una forza di segnale sufficiente.

[6] Indicatore SOUND TURBO

• Si accende quando viene attivata la funzione SOUND TURBO (vedere pagina 14).

• Si illumina quando la AHB PRO viene attivata.

8 Indicatore del TA/tipo di programma (PTY)

-TA/News/Info: Si accende per indicare il tipo di programma selezionato correntemente per la ricezione in PTY Standby.

-TA/News/Info: Lampeggia quando avviene la sintonizzazione automatica su un programma con la ricezione in PTY Standby.

Display principale

[10]Indicatore A.STBY (Auto Standby)

• Si accende quando viene attivata la funzione di standby automatico.
• Lampeggia quando la riproduzione del disco si ferma con la funzione di standby automatico attiva.

11Indicatori dei timer

:Si illumina quando il timer giornaliero è in attesa. Lampeggia quando è al lavoro. 1/2/3: Si accende quando la funzione di timer giornaliero (1, 2 o 3) è in attesa oppure lampeggia durante l'impostazione o quando è operativa. - SLEEP: Si accende quando è attivo il timer di autospegnimento.

Operazioni giornaliere—Riproduzione

1Accendere l'unità.

La spia STANDBY dell'unità principale si spegne. - Senza necessariamente premere STANDBY/ON φ /1 , il sistema viene attivato premendo uno dei pulsanti di selezione della sorgente, come illustrato al punto seguente.

2 Selezionare la sorgente.

La riproduzione viene avviata automaticamente se la sorgente selezionata è pronta. - Se si preme AUX, viene avviata la sorgente di riproduzione nel componente esterno.

3 Regolare il volume.

4 Utilizzare la sorgente di destinazione come illustrato di seguito.

Per disattivare l'unità (modalità standby)

STANDBY/ON

La spia STANDBY dell'unità principale si illumina. - Un consumo minimo di energia si verifica anche in modalità standby.

Per disattivare l'indicazione dell'orologio ai fini del risparmio energetico

Quando il sistema è spento...

• Premere nuovamente il tasto per visualizzare l'indicazione dell'orologio.

Ascolto in cuffia

Collegare le cuffie al jack PHONES sull'unità principale. Il suono cesserà di uscire dagli altoparlanti. Accertarsi di abbassare il volume prima di collegare o indossare le cuffie.

• Quando vengono scollegate le cuffie, i diffusori vengono riattivati.

NON spegnere il sistema (modalità standby) mentre il volume è impostato a un livello molto alto. In caso contrario, l'improvvisa emissione di energia sonora all'accensione dell'unità o all'avvio della riproduzione può danneggiare l'udito, i diffusori e/o le cuffie.

Ascolto della radio

Per selezionare la banda (FM o AM)

La stessa operazione può essere effettuata anche mediante i tasti FM o AM del sistema.

Per sintonizzarsi su una stazione

Mentre viene selezionato FM o AM...

Telecomando: Unità principale:

Sul display viene visualizzato il ciclo di frequenza. Quando il sistema si sintonizza su una stazione (frequenza) con una potenza di segnale sufficiente, la ricerca della frequenza si arresta.

• Premendo ripetutamente il pulsante, la frequenza cambia un passo alla volta.

Per terminare la ricerca manualmente, premere uno dei due pulsanti.

Se l'ascolto della stazione FM risulta difficile

MONO: La ricezione risulta migliorata anche se viene perduto l'effetto stereo. Si accende l'indicatore MONO.

STEREO: Usare normalmente questa posizione. L'effetto stereo verrà ripristinato.

Per memorizzare le stazioni

È possibile predefinire fino a 30 stazioni FM e 15 stazioni AM.

1. Sintonizzare l'unità sulla stazione che si desidera memorizzare.

2. Attivare la modalità di immissione del numero predefinito.

• Completare il processo seguente quando l'indicazione sul display lampeggia.

3. Selezionare un numero predefinito per la stazione da memorizzare.

①

2

3

Esempi:

4

5

6

Per selezionare il numero predefinito 5, premere 5.

⑦

8

9

predefinito 15, premere 0→ 1 → 5

0

10

Per selezionare il numero predefinito 30, premere ≥ 0→ 3 → 0

• È anche possibile utilizzare i pulsanti PRESET UP/PRESET DOWN.

4 Memorizzare la stazione.

memo

• Se si è memorizzata una stazione impostata su MONO, la stazione viene memorizzata mantenendo l'impostazione MONO.

Per sintonizzarsi su una stazione predefinita

1. Selezionare una banda (FM o AM).

2. Selezionare un numero predefinito per la stazione da memorizzare.

(1)

②

3

4

5

6

7

8

9

0

10

Riproduzione di un disco

Questo sistema è in grado di riprodurre CD normali e CD-R/CD-RW (registrati nel formato CD audio o MP3).

Tipo di disco Simbolo (logo)
CD audio	COMPACT DISC DIGITAL AUDIO
CD-R	COMPACT DISC DIGITAL AUDIO Roccati
CD-RW	COMPACT DISC DIGITAL AUDIO Rewritabile

- Avvertenza per la riproduzione di DualDisc

Il lato non DVD di un "DualDisc" non è conforme allo standard "Compact Disc Digital Audio". Pertanto, non è consigliato l'utilizzo di un lato non DVD di un DualDisc con questo prodotto.

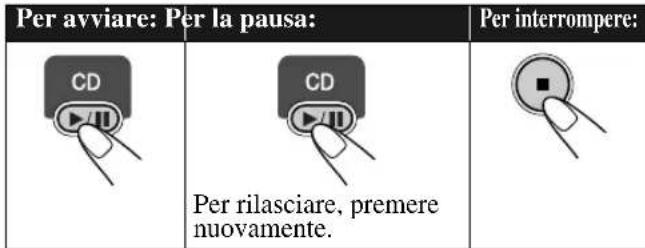

Per inserire un disco

È possibile caricare dischi anche durante l'ascolto di un'altra sorgente.

Per chiudere il cassettino, premere nuovamente

• Quando il cassetto del disco è aperto, è possibile chiuderlo e avviare la riproduzione premendo CD▶/II.

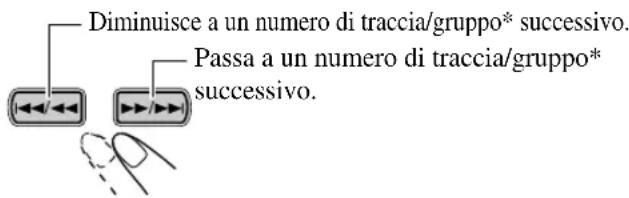

Per scegliere una traccia/gruppo*

Passa a un numero di traccia/gruppo* successivo.

Diminuisce a un numero di traccia/gruppo* successivo.

• Per informazioni dettagliate sulla selezione del gruppo, vedere "Per la riproduzione di dischi MP3" a pagina 12.

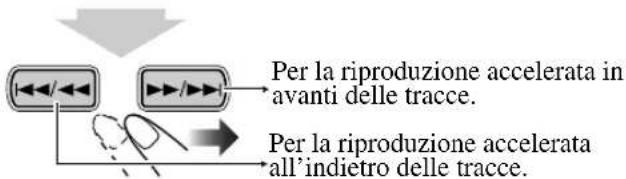

Per individuare una parte particolare

Durante la riproduzione di un disco, tenere premuto finché viene raggiunta la parte desiderata.

Quando si esegue questa operazione con sorgenti MP3, non viene riprodotto alcun suono.

Per individuare una traccia direttamente e avviare la riproduzione

①

②

3

Esempi:

④

5

6

Per selezionare la traccia numero 15, premere ≥ 10 → 1 → 5

⑦

8

9

Per selezionare la traccia numero 30, premere ≥ 10 → 3 → 0

0

10

(Per le sorgenti MP3 con 100 tracce o più)

Per selezionare la traccia numero 125, premere due volte ± 0 → 1 → 2 → 5

• Se le tracce non sono più di 99, è possibile premere ± due volte per tornare alla condizione precedente alla pressione di ±0.

Riproduzione da memoria USB o

lettore audio digitale

Il sistema è dotato di un terminale USB MEMORY sul pannello anteriore. Questo terminale può essere utilizzato per collegare una memoria USB o un lettore audio digitale (DAP - Digital Audio Player) e ascoltare i brani audio presenti su tali supporti.

• Si tenga presente che da questo sistema non è possibile inviare segnali o dati alla memoria USB o al lettore DAP.

IMPORTANTE

• Prima di collegare o scollegare apparecchi, portare sempre il volume su "VOL MIN".
• Collegare direttamente al pannello anteriore dell'unità la memoria USB o il lettore DAP. Il collegamento mediante hub USB potrebbe causare problemi di funzionamento.
• È possibile collegare dispositivi di memoria USB e DAP compatibili con le specifiche tecniche per l'archiviazione di massa USB.
• Alcuni lettori DAP non sono compatibili con questa unità.
• Non è possibile riprodurre con questa unità tracce codificate o cifrate mediante tecniche particolari. È supportato solo il formato MP3.

Per collegare la memoria USB o il lettore DAP

Collegare il lettore DAP al sistema mediante il cavo USB in dotazione al lettore.

• Usare un cavo USB con un connettore "serie A" all'estremità da collegare al sistema.
• Quando si scollega la memoria USB o il lettore DAP, accertarsi che la riproduzione sia terminata e che il sistema si trovi in condizione di arresto.

Per riprodurre l'audio presente su memoria USB o lettore DAP

• L'indicatore USB presente sul display è acceso quando è selezionata la funzione USB MEMORY.

Per scegliere una traccia/gruppo*

• Per informazioni dettagliate sulla selezione del gruppo, vedere di seguito la sezione "Per la riproduzione di dischi MP3".

Ripresa della riproduzione da CD audio/MP3/memoria USB/DAP

Premendo il tasto ■ durante la riproduzione, l'unità memorizza il punto in cui si è interrotta la riproduzione della traccia.

Premendo CD ►/I o USB MEMORY ►/II, è possibile riprendere la riproduzione dal punto in cui era stata interrotta.

Per attivare/annullare la funzione di ripresa della riproduzione

Se la sorgente è CD o USB MEMORY...

• Premendo ▲ o scollegando la memoria USB o il lettore DAP, il punto di interruzione della riproduzione nella traccia viene cancellato.
• Per avviare la riproduzione a partire dalla prima traccia quando è attiva la funzione di ripresa della riproduzione, premere due volte durante la riproduzione, quando premere CD ► o USB MEMORY ►/II.

Per la riproduzione di dischi MP3

A seconda della modalità di riproduzione MP3, i tasti ◄◄/◄/►►/► o i tasti numerici funzionano per la selezione del gruppo o la selezione della traccia.

Esempi:

Quando la modalità di riproduzione MP3 è "GROUP".

Indicatore GR (Gruppo)

Numero gruppi in totale / Numero totale di tracce

Premendo MP3 MODE è possibile modificare la modalità di riproduzione MP3.

• Ogni volta che si preme il tasto, la modalità di riproduzione MP3 si modifica come segue:

MP3 MODE

TRACK GROUP

TRACK:

Vengono rilevate solo le tracce (i gruppi vengono ignorati). - I tasti numerici consentono la selezione delle tracce dei dischi MP3.

GROUP:

Vengono rilevati sia i gruppi che le tracce. I tasti numerici consentono la selezione dei gruppi dei dischi MP3. I tasti numerici consentono la selezione del numero di traccia all'interno di un gruppo.

Riproduzione di altra apparecchiatura

Collegamento di altre unità

Usando un cavo con minispinotto stereo a spillo (non in dotazione) è possibile collegare unità con prese di uscita audio analogiche come lettori DAP, televisori, ecc.

Minispinotto stereo a spillo (non fornito)

Se l'uscita audio dell'altra unità non ha un minispinotto stereo a spillo,

usare un adattatore per convertire il vostro minispinotto a spillo nella spina posseduta dall'uscita audio.

Fare riferimento ai manuali forniti con l'apparecchiatura.

IMPORTANTE

• Prima di collegare o scollegare apparecchi, portare sempre il volume su "VOL-MIN".

Per regolare il livello di ingresso del suono dall'altra unità

Il livello di ingresso del suono viene regolato dal dispositivo collegato, se il segnale in ingresso è troppo forte o troppo debole.

1. Selezionare AUX per la sorgente.

2. Regolare il livello di ingresso.

AUX LVL 1: Livello di ingresso normale (impostazione predefinita).

Adatto per apparecchiature con un basso livello di uscita (ad esempio un dispositivo audio portatile).

AUX LVL 2: Livello di ingresso ridotto.

Adatto per apparecchiature con un elevato livello di uscita (ad esempio un lettore DVD).

memo

• Qualora si ritenga che il livello di uscita dall'apparecchiatura esterna sia elevato, selezionare AUX LVL2.

Funzione QP Link (Quick Portable Link)

Se si collegano al terminale AUX altre apparecchiature e si avvia la riproduzione da esse, la sorgente passa automaticamente ad AUX.

L'indicatore QP Link è acceso quando la funzione QP Link è attiva.

Quando la funzione QP Link è attiva...

• Se il terminale AUX riceve un segnale audio mentre l'impianto è acceso, la sorgente passa automaticamente ad AUX.
• Se il terminale AUX riceve un segnale audio mentre il sistema si trova in modalità standby, il sistema si accende automaticamente e riproduce l'audio.
• Non è possibile modificare la sorgente quando il terminale AUX riceve un segnale audio.

Se si preme un pulsante relativo a un'altra sorgente, l'indicatore QP Link lampeggia più volte.

Nota

• Mentre è in corso la riproduzione sul dispositivo audio portatile, la funzione QP Link potrebbe accendere il sistema anche quando il timer di spegnimento pone in standby il sistema o l'utente pone in standby il sistema. In tal caso, disattivare la funzione QP Link oppure interrompere la riproduzione sul dispositivo collegato alla presa AUX.
• Se il segnale audio in ingresso ricevuto dal terminale AUX è debole, la sorgente potrebbe non passare ad AUX.
• A seconda dei contenuti della musica, la sorgente potrebbe non passare ad AUX.
• La sorgente impiega uno o due secondi per passare ad AUX dopo l'avvio di un'altra apparecchiatura (ad esempio un lettore audio digitale) e l'emissione del segnale audio da parte di essa. Ciò è dovuto al fatto che il sistema deve rilevare il segnale proveniente da tale apparecchiatura.
• Se l'indicazione dell'orologio è disattivata in modalità standby, la funzione QP Link non si attiva.

Operazioni giornaliere—Regolazioni audio e generali

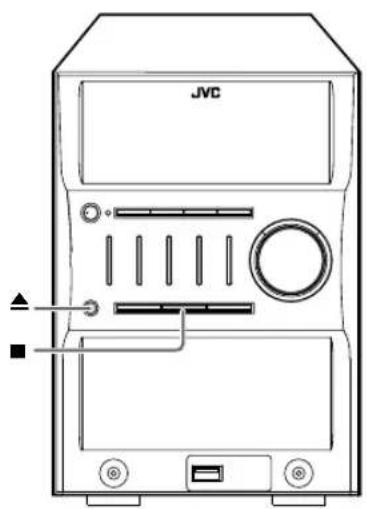

Telecomando

Unità principale

Regolazione del volume

È possibile regolare il livello del volume da 0 (VOL-MIN) a 31 (VOL-MAX).

Telecomando: Unità principale: VOLUME

Per escludere il volume immediatamente

Per ripristinare il volume, premere nuovamente o regolare il livello del volume.

Regolazione del suono

Potenziare il suono—SOUND TURBO

Questa funzione consente di potenziare il suono.

Per rinforzare i bassi—AHB PRO

È possibile rinforzare i bassi in modo che conservino la loro pienezza anche a basso volume.

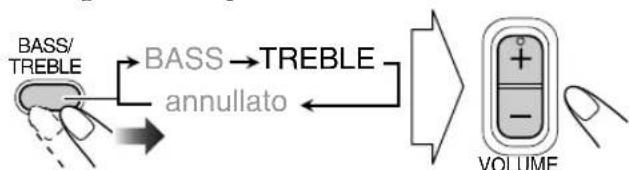

Per regolare il tono—BASS/TREBLE

È possibile regolare il livello delle frequenze basse e alte da 0 a +5.

Per regolare le frequenze basse

Per regolare le frequenze alte

La stessa operazione può essere eseguita sul sistema. Quando la funzione SOUND TURBO è impostata su ON, la funzione BASS/TREBLE non è attiva.

Regolazione della luminosità del display — DIMMER

È possibile ridurre la luminosità del display.

Impostazione dell'orologio

Se non viene impostato l'orologio incorporato, non è possibile utilizzare il timer giornaliero (vedere pagina 22).

• Per uscire dall'impostazione dell'orologio, premere CLOCK/TIMER secondo necessità.
• Per tornare al punto precedente, premere CANCEL.

1. Attivare la modalità di impostazione dell'orologio.

• Se l'orologio è già stato impostato in precedenza, premere ripetutamente il pulsante finché viene selezionata la modalità di impostazione dell'orologio (vedere pagina 22).

2. Regolare l'ora.

3. Regolare i minuti.

Viene visualizzata l'indicazione "CLOCK OK" e l'orologio integrato inizia a funzionare.

Per visualizzare l'ora corrente durante la riproduzione

Se si verifica una perdita di corrente

L'orologio perde la propria impostazione e torna su "0:00". Sarà necessario reimpostarlo.

Spegnimento dell'alimentazione in modo automatico Remote ONLY

Per spegnere l'unità al termine della riproduzione—Standby automatico

Questa funzione è attiva solo quando la sorgente è impostata su CD.

Quando è attiva la funzione di standby automatico, l'indicatore A.STBY compare sul display.

Quando la riproduzione di un disco cessa, l'indicatore A.STBY inizia a lampeggiare.

Se non viene eseguita alcuna operazione entro circa 3 minuti mentre l'indicatore lampeggia, il sistema si spegne (modalità standby) automaticamente.

Per spegnere l'unità dopo un dato periodo di tempo—Sleep Timer

1 Specificare il tempo (in minuti).

2 Attendere finché il valore impostato scompare.

Per controllare il tempo rimanente prima dello spegnimento

• Se viene premuto il pulsante ripetutamente, è possibile modificare il tempo di spegnimento.

Operazioni avanzate con la radio

Ricezione di stazioni FM con Radio Data System Remote ONLY

Il sistema Radio Data System consente alle stazioni FM di trasmettere un segnale supplementare oltre ai normali segnali del programma.

• Quando è sintonizzato su una stazione FM che fornisce il servizio Radio Data System.

Questo sistema può ricevere i seguenti tipi di segnali Radio Data System.

PS (Servizi associati al programma)	Mostra i nomi delle stazioni conosciute.
PTY (Tipo di programma)	Mostra il tipo di programma trasmesso.
RT (Testo radio)	Mostra i messaggi di testo trasmessi alla stazione.
Enhanced Other Networks (Segnalazione altre reti)	Fornisce informazioni relative ai tipi di programmi trasmessi da stazioni Radio Data System di reti diverse.

Per le informazioni Radio Data System

Mentre si ascolta una stazione FM...

DISPLY MODE → PS → PTY → RT → Frequenza della stazione←

PS Ven gonomo visualizzati i nomi delle stazioni. Se la stazione non trasmette alcun segnale, sul display viene visualizzato "NO PS".

PTY Viene visualizzato il tipo di programma trasmesso. Se la stazione non trasmette alcun segnale, sul display viene visualizzato "NO PTY".

RT Vengono visualizzati i messaggi di testo inviati alla stazione. Se la stazione non trasmette alcun segnale, sul display viene visualizzato "NO RT".

Ricerca di un programma tramite i codici

PTY Remote

È possibile individuare un tipo di programma particolare dai canali predefiniti (vedere pagina 10) specificando i codici PTY.

Per cercare un programma tramite i codici PTY

1. Mentre si ascolta una stazione FM...

2. Selezionare un codice PTY.

NEWS INFO SPORT EDUCATE DRAMA CULTURE SCIENCE VARIORED POP M ROCK M EASY M LIGHT M CLASSICS OTHER M WEATHER FINANCE CHILDREN SOCIAL RELIGION PHONE IN TRAVEL LEISURE JAZZ COUNTRY NATION M OLDIES FOLK M DOCUMENT ritorno al punto di partenza

3. Iniziare la ricerca.

Es.: È stato selezionato "NEWS"

Il ricevitore ricerca 30 stazioni FM preimpostate, fermandosi quando trova la stazione richiesta sulla quale si sintonizza.

• Se non viene individuato alcun programma, "NOT" e "FOUND" vengono visualizzati alternativamente sul display.
• Per terminare la ricerca in qualsiasi momento, premere PTY SEARCH.

Per continuare la ricerca se viene trovata una stazione non desiderata

Mentre le indicazioni sul display stanno lampeggiando, premere nuovamente PTY SEARCH.

Passaggio temporaneo automatico a un programma

di propria scelta

La funzione Enhanced Other Networks (Segnalazione altre reti) consente al sistema di passare temporaneamente a una stazione FM predefinita che trasmette un programma di propria scelta (TA, NEWS o INFO).

• Questa funzione viene utilizzata durante l'ascolto di una stazione FM che fornisce i segnali richiesti.

Durante l'ascolto di una stazione FM, selezionare una delle opzioni riportate di seguito:

TA Informazioni sul traffico nella zona

NEWS Notizie

INFO Programma informativi, nel senso più ampio del termine

Informazioni sulla funzione Enhanced Other Networks (Segnalazione altre reti):

CASO 1

Se una stazione non sta trasmettendo il programma scelto

Il sistema rimane sintonizzato sulla stazione corrente.

Se una stazione trasmette il programma di propria scelta, il sistema passa automaticamente alla stazione desiderata. L'indicatore TA/News/Info inizia a lampeggiare.

Al termine del programma, il sistema ritorna sulla stazione precedentemente sintonizzata, ma la funzione rimane attiva (l'indicatore termina di lampeggiare e rimane acceso).

CASO 2

Se la stazione sintonizzata inizia la trasmissione del programma scelto

L'indicatore TA/News/Info inizia a lampeggiare.

Al termine del programma, l'indicatore smette di lampeggiare (la funzione rimane attiva)

Operazioni avanzate con dischi / memoria USB / lettori DAP

Telecomando

Unità principale

Programmazione dell'ordine di riproduzione

Riproduzione programmata

È possibile impostare l'ordine di esecuzione delle tracce (fino a 32) prima di iniziare la riproduzione.

• La riproduzione programmata può essere utilizzata solo in modalità MP3 TRACK.
• Premendo REPEAT, è possibile ripetere tutte le tracce programmate.

1 Prima di avviare la riproduzione, premere PROGRAM.

PROGRAM

2 Selezionare le tracce desiderate per la Riproduzione programmata.

Numero traccia Numero di programma

1

2

3

Esempi:

4

5

6

Per esempio, 15.

7

8

9

0

10

Per selezionare la traccia numero 30, premere ≥ 10→ 3→ 0 (Per le sorgenti MP3 con 100 tracce o più) Per selezionare la traccia numero 125, premere due volte ⇒ 0→ 1→ 2→ 5

• Se le tracce non sono più di 99, è possibile premere ≧0 due volte per tornare alla condizione precedente alla pressione di ≧0.

3 Ripetere il passaggio 2 per programmare le altre tracce. 4 Iniziare la riproduzione.

Le tracce selezionate vengono riprodotte nell'ordine programmato.

• Durante la riproduzione programmata, non è possibile selezionare le tracce mediante i tasti numerici.

Per visualizzare i contenuti programmati

Durante la visualizzazione dell'indicatore PRGM sul display e prima della riproduzione...

Nell'ordine programmato.

Nell'ordine inverso.

Per modificare il programma

Durante la visualizzazione dell'indicatore PRGM sul display e prima della riproduzione...

Per cancellare l'ultimo passaggio:	Per cancellare l'intero programma:
CANCEL
Per aggiungere passaggi al programma:
Ripetere il passaggio 2 di pagina 19.

Per uscire dalla riproduzione programmata

Durante la visualizzazione dell'indicatore PRGM sul display...

Premendo si annulla anche la funzione Program Play.

• Nel corso della funzione Program Play (l'indicatore PRGM è visualizzato sul display), non è possibile aprire i piatti dei dischi. Se non viene effettuata alcuna operazione, la funzione Program Play viene annullata ed è possibile aprire i piatti dei dischi.

Riproduzione in modalità casuale—

Riproduzione casuale

È possibile riprodurre in modo casuale tutte le tracce presenti sul disco selezionato, su memoria USB o lettore DAP.

• Premendo REPEAT, è possibile ripetere tutte le tracce (CALL).

Premere RANDOM.

Viene avviata la riproduzione in ordine casuale.

• Se per la riproduzione MP3 è selezionata la modalità "GROUP", quella viene annullata.

La riproduzione casuale termina quando tutte le tracce sono state riprodotte.

Per ignorare una traccia:	Per la pausa: Per interrompere:
→	CD oppure USB MEMORY Per rilasciare, premere nuovamente.

• Durante la riproduzione casuale, non è possibile selezionare le tracce mediante i tasti numerici.

Per uscire dalla riproduzione casuale

Durante la visualizzazione dell'indicatore RAND sul display...

Ripetizione dell'esecuzione—Riproduzione ripetuta

È possibile ripetere la riproduzione.

Durante la riproduzione programmata:

Durante la riproduzione casuale:

→1	Fa ripetere la traccia attuale.
GR →	Ripete tutte le tracce del gruppo corrente (solo per la modalità di riproduzione MP3 “GROUP”).
→ALL	Fa ripetere tutte le tracce. (Selezionabile nelle modalità di riproduzione normale e casuale)
→	Fa ripetere il programma.

Blocco dell'espulsione disco—Blocco bambini

È possibile bloccare i cassetti in modo che nessuno possa espellere i dischi caricati. - Ciò è possibile anche quando il sistema è in standby.

Mentre i cassetti sono chiusi...

Per annullare il blocco, ripetere la stessa procedura.

Sul display verrà visualizzata la dicitura "UNLOCKED".

Operazioni con il timer

Telecomando

Impostazione del timer

Utilizzando il timer giornaliero, è possibile svegliarsi ascoltando la propria musica preferita.

• È possibile memorizzare tre impostazioni del timer giornaliero; queste possono essere attivate solo una alla volta.
• Per uscire dall'impostazione del timer, premere CLOCK/TIMER secondo necessità.
• Per correggere un errore di impostazione, premere CANCEL. Sarà possibile tornare al passaggio precedente.

Informazioni sul funzionamento del timer giornaliero

Una volta impostato il timer giornaliero, l'indicatore del timer (1) e l'indicatore del numero del timer (1, 2 o 3) si accendono sul display. Il timer giornaliero si attiva alla stessa ora tutti i giorni finché viene disattivato manualmente o viene attivato un altro timer giornaliero.

Al momento dell'attivazione

Il sistema si accende, si sintonizza sulla stazione specificata oppure inizia la riproduzione della sorgente indicata.

• Scegliendo "P -- - ", si seleziona l'ultima stazione sintonizzata.
• Scegliendo "VOL - ", si seleziona l'ultimo valore indicato.
• Mentre il timer giornaliero è al lavoro, l'indicatore del timer ( ) e quello del numero del timer (1, 2 o 3) lampeggiano sul display.
• L'impostazione del timer rimane memorizzata fino a quando viene modificata.
• È possibile modificare la sorgente o regolare il volume dopo l'avvio della riproduzione per il timer giornaliero senza annullare quest'ultimo.

1 Selezionare una delle modalità di impostazione del timer che si desidera impostare—Daily 1 timer, Daily 2 timer, oppure Daily 3 timer.

Es.: Quando viene selezionata la modalità di impostazione Daily Timer 1

Continua...

2 È possibile impostare il timer secondo le proprie preferenze.

① Impostare l'ora e i minuti per l'ora di attivazione.

② Impostare in modo analogo l'ora e i minuti per l'ora di spegnimento. ③ Selezionare la sorgente di riproduzione — "TUNER FM," "TUNER AM," "CD," "AUX" oppure "USB".

Per "TUNER FM" e "TUNER AM":

Selezionare un numero predefinito oppure "P---" premendo PRESET UP o PRESET DOWN, quindi premere SET.

④ Impostare il volume.

Selezionando "VOL--," il volume viene impostato sul livello precedente allo spegnimento del sistema.

3 Spegnere l'unità (in attesa) se il timer è stato impostato con il sistema acceso.

STANDBY/ON

Per spegnere il timer dopo aver eseguito l'impostazione

Poiché il timer giornaliero viene attivato alla stessa ora ogni giorno, potrebbe essere necessario cancellarlo per alcuni giorni particolari.

1 Selezionare il timer da cancellare.

2 Spegnere il timer selezionato.

L'indicazione del numero corrispondente al timer giornaliero è spenta.

Per attivare nuovamente il timer, ripetere i punti precedenti e al punto 2 premere...

L'indicazione del numero corrispondente al timer giornaliero si accende.

Ulteriori informazioni su questo sistema

Operazioni giornaliere—Riproduzione (vedere da pagina 9 a 13)

Ascolto della radio:

• Se viene memorizzata una stazione in un numero predefinito già occupato, la stazione memorizzata in precedenza verrà cancellata.
• Se viene scollegato il cavo di alimentazione oppure se manca la corrente, le stazioni predefinite verranno cancellate in pochi giorni. In tal caso sarà necessario memorizzare nuovamente le stazioni.

Riproduzione da disco, memoria USB o lettore DAP:

• Se si utilizza un disco da 8 cm, posizionarlo sul cerchio interno del vassoio.
• Il sistema non consente la riproduzione di dischi "packet write". Per la riproduzione di dischi MP3...
• I dischi MP3 richiedono un tempo di lettura maggiore rispetto ai normali CD. (La quantità di tempo necessaria dipende dalla complessità della configurazione di gruppi e file.)
• Alcuni file MP3 di cui non è possibile la riproduzione verranno ignorati. Ciò è dovuto al loro processo di registrazione e alle condizioni di registrazione.
• Al momento della creazione di dischi MP3, utilizzare il formato dischi di livello 1 o livello 2 ISO 9660.
• Questo sistema consente la riproduzione di file MP3 con estensione .mp3 (sia maiuscola che minuscola).
• Alcuni caratteri o simboli non verranno visualizzati correttamente sul display. Il numero di caratteri massimo visualizzato sul display è 32 per i file (esclusa l'estensione) e 30 per i tag ID3.
• Per la creazione di file MP3, si consigliano la frequenza di campionamento 44,1 kHz e la velocità 128 kbps.
• Questo sistema è in grado di riconoscere un massimo di 500 tracce e 200 gruppi per i dischi MP3 e di 999 tracce e 250 gruppi per le memorie USB. Una volta superato il numero massimo, le tracce e i gruppi eccedenti non verranno riconosciuti. L'ordine di riproduzione delle tracce MP3 può differire da quello desiderato per la registrazione. Se una cartella non include tracce MP3, verrà ignorata.

Configurazione gruppi/tracce MP3

Il sistema riproduce le tracce MP3 nel modo seguente: L'ordine di riproduzione indicato in figura è valido per le tracce MP3 presenti su disco.

Le tracce MP3 presenti su memoria USB o lettore DAP potrebbero essere riprodotte in modo differente.

Funzione QP Link (Quick Portable Link)

• Il sistema mantiene in memoria lo stato di attivazione o disattivazione della funzione QP Link quando si scollega o si rimuove il cavo di alimentazione CA.
• Quando si interrompe la riproduzione sull'apparecchiatura esterna (ad esempio un lettore audio digitale), la sorgente rimane impostata su AUX.

Operazioni giornaliere — Regolazioni audio e generali (vedere da pagina 14 a 16)

Regolazione del volume:

• Accertarsi di abbassare il volume prima di collegare o indossare le cuffie.

Regolazione del suono:

• Questa funzione influisce anche sul suono in uscita delle cuffie.
• Non è possibile utilizzare SOUND TURBO e AHB PRO contemporaneamente.

Impostazione dell'orologio:

• Il numero "0:00" lampeggerà sul display finché l'impostazione dell'orologio verrà terminata. L'orologio può perdere o guadagnare 1 o 2 minuti al mese. Se ciò accade, regolare nuovamente l'orologio.

Spegnimento dell'alimentazione in modo automatico:

• Lo standby automatico non può essere annullato dalle seguenti operazioni:
• Regolazione della luminosità del display
• Regolazione del volume
• Regolazione del suono

Operazioni avanzate con la radio (vedere da pagina 17 e 18)

Descrizione dei codici PTY

NEWS: Notiziari

AFFAIRS: Programmi di approfondimento su notizie o fatti di attualità

INFO: Programmi su servizi sanitari, previsioni del tempo, ecc.

SPORT: Eventi sportivi

EDUCATE: Programmi didattici

DRAMA: Sceneggiati radiofonici

CULTURE: Programmi di cultura nazionale o regionale

SCIENCE: Programmi su scienze naturali e tecnologia

VARIED: Altri programmi, come commedie o cerimonie

POP M: Musica pop

ROCK M: Musica rock

EASY M: Musica melodica (detta anche "easy listening")

LIGHT M: Musica leggera

CLASSICS: Musica classica

OTHER M: Altra musica

WEATHER: Informazioni meteorologiche

FINANCE: Notiziari commerciali, economici, di borsa, ecc.

CHILDREN: Programmi di intrattenimento per bambini

SOCIAL: Programmi su attività sociali

RELIGION: Programmi basati su vari aspetti della fede religiosa, sull'etica o sulla natura dell'esistenza

PHONE IN: Programmi in cui gli ascoltatori possono esprimere la propria opinione telefonicamente o in pubblico

TRAVEL: Programmi su destinazioni di viaggio, pacchetti turistici, idee e opportunità per le vacanze

LEISURE: Programmi incentrati su attività ricreative, ad esempio giardinaggio, cucina, pesca, ecc. JAZZ: Musica jazz

COUNTRY: Musica country

NATION M: Musica popolare contemporanea di altre nazioni o aree geografiche, nella lingua delle aree di provenienza

OLDIES: I classici della musica pop

FOLK M: Musica folk

DOCUMENT: Programmi documentari presentati in uno stile investigativo

Operazioni avanzate con dischi / memoria USB / lettori DAP (vedere da pagina 19 a 21)

Programmazione dell'ordine di riproduzione — Riproduzione programmata:

• Se si tenta di programmare la traccia numero 33, viene visualizzata sul display la dicitura "FULL".
• Durante le fasi di programmazione...

L'immissione verrà ignorata se è stato programmato il numero di una voce non esistente sul disco (per esempio, è stata selezionata la traccia 14 su un disco che contiene solo 12 tracce).

Operazioni con il timer (vedere da pagina 22 a 23)

• Se viene scollegato il cavo di alimentazione o nel caso in cui manchi la corrente, l'impostazione del timer verrà annullata. Sarà necessario impostare nuovamente prima l'orologio, quando il timer.
• Se il timer di spegnimento viene impostato durante la riproduzione della sorgente selezionata tramite il timer giornaliero, l'impostazione del timer giornaliero viene cancellata.

Altre informazioni

Le impostazioni che seguono vengono memorizzate dal sistema per due o tre giorni, anche se si rimuove il cavo di alimentazione CA. Dopo alcuni giorni, i parametri vengono reimpostati sui valori predefiniti dal produttore; in tal caso è necessario impostarli nuovamente.

Stazioni predefinite, volume, BASS/TREBLE, AHB PRO, SOUND TURBO, AUX LEVEL, QP Link e timer.

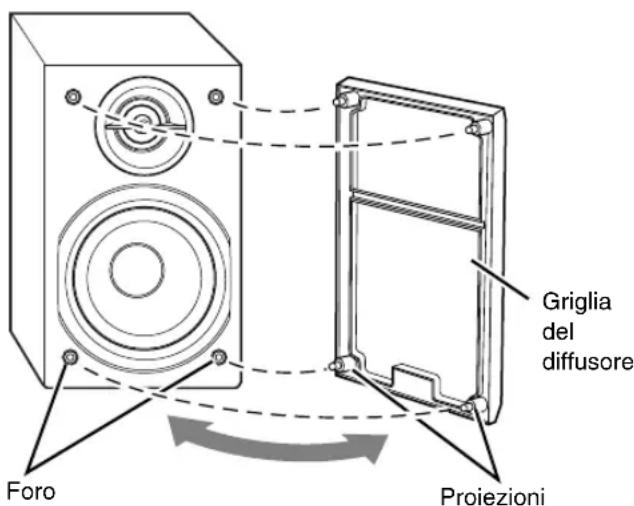

Per rimuovere le schermature dei diffusori

Localizzazione dei guasti

In caso di problemi con il sistema, prima di rivolgersi all'assistenza tecnica controllare se l'elenco presente contiene la soluzione al problema.

Dati generali:

Le regolazioni o le impostazioni vengono cancellate improvvisamente prima di completare l'operazione.

⇒ Esiste un limite di tempo per inserire le impostazioni. Ripetere nuovamente la procedura.

impossibile eseguire alcune operazioni.

⇒ Il microprocessore incorporato non funziona correttamente a causa di interferenze elettriche esterne. Scollegare il cavo di alimentazione dalla presa e collegarlo nuovamente.

È impossibile utilizzare il telecomando per gestire il sistema. ⇒ Il segnale del telecomando incontra un ostacolo prima di raggiungere il sensore sul sistema. ⇒ Puntare il telecomando al sensore remoto sul pannello anteriore. ⇒ I segnali non raggiungono il sensore remoto.

Avvicinarsi al sistema.

⇒ Le batterie sono scariche.

Non si sente alcun suono dai diffusori.

⇒ I collegamenti dei diffusori non sono corretti o sono allentati (vedere pagina 7). ⇒ Le cuffie sono collegate (vedere pagina 9).

Il sistema non si spegne.

⇒ La funzione QP Link è attiva (vedere pagina 13).

Operazioni con la radio:

L'ascolto di trasmissioni è disturbato da interferenze (vedere da pagina 4 a 6).

⇒ I collegamenti delle antenne non sono corretti o sono allentati. ⇒ L'antenna a telaio AM è troppo vicina al sistema. ⇒ L'antenna FM non è stata estesa e posizionata correttamente.

Operazioni con i dischi:

Il disco è capovolto. Reinserire il disco nel lettore con l'etichetta rivolta verso l'alto.

L'audio del disco non viene riprodotto in modo omogeneo. Il disco è graffiato o sporco.

Non è possibile aprire o chiudere il cassettino.

Il cavo di alimentazione non è collegato alla rete elettrica. Il blocco bambini è attivo (vedere pagina 21).

Operazioni con il timer:

Il timer giornaliero non funziona.

Il sistema è stato acceso al momento dell'attivazione del timer. Il timer funziona solo quando viene spento il sistema.

Manutenzione

Per ottenere le migliori prestazioni dal sistema, mantenere i dischi ed i meccanismi puliti.

Manipolazione dei dischi

• Per rimuovere il disco dalla custodia, tenerlo per il bordo e premere leggermente nel foro centrale. Non toccare la superficie lucida del disco; non piegarlo.
• Dopo l'uso, riporre il disco nella custodia per evitare di danneggiarlo.
• Fare attenzione a non graffiare la superficie del disco. Non esporre alla luce, alle alte temperature o a umidità.

Per pulire il disco:

Pulire il disco con un panno morbido con un movimento diretto dal centro verso il bordo.

Pulizia del sistema

• Eliminare le macchie con un panno morbido. Se il sistema è molto sporco, pulirlo con un panno inumidito con una soluzione di acqua e detergente neutro e ben strizzato; poi asciugare con un panno asciutto.
• Per evitare di deteriorare, danneggiare o rimuovere la vernice dal sistema, fare attenzione a quanto segue:
• NON usare panni ruvidi. Pulire sempre delicatamente.
• NON usare solvente o benzina.
• NON utilizzare sostanze volatili, per esempio insetticidi.
• NON lasciare plastica o gomma a contatto con le superfici dell'unità per lungo tempo.

Specifiche

Sezione amplificatore

Potenza in uscita: 80W per canale, min. RMS, su 6

Ω a 1kHz a non più del 10% di

distorsione armonica totale.

(IEC268-3)

Diffusori/impedenza: 6 Ω - 16 Ω

Ingresso audio AUX

Sensibilità in ingresso/Impedenza:

LEVEL1: 150 mV / 47 kΩ

LEVEL2: 500 mV / 47 kΩ

USB: Ver. 1.1

Sezione sintonizzatore

Gamma di sintonizzazione FM:

da 87,50 MHz a 108,00 MHz

Gamma di sintonizzazione AM (MW):

da 522 kHz a 1 629 kHz

Sezione lettore CD

Gamma dinamica: 85 dB

Rapporto segnale/interferenza:

85dB

Distorsione del suono: non misurabile

Generali

Alimentazione: 230V c.a., 50Hz

Consumo di energia: 145 W (in funzionamento)

20 W (in standby)

0,9 W (in standby e con display

spento)

Unità diffusore: Woofer: cono da 12cm x 1

Tweeter: cono da 4cm x 1

Impedenza: 6Ω

Accessori in dotazione

Vedere pagina 4.

Il design e le caratteristiche tecniche sono soggetti a modifica senza preavviso.

Indice delle parti

Vedere le pagine relative per l'uso dei pulsanti e dei comandi.

Telecomando

Unità principale

JVC

JVC
