Producttype	Hifi-installatie
Merk	JVC
Model	SPUXG45 (bestaande uit CA-UXG45 en SP-UXG45)
Afmetingen (hoofdunit)	175 mm × 246 mm × 415 mm (B/H/D)
Gewicht (hoofdunit)	6,2 kg
Afmetingen (luidsprekers)	145 mm × 246 mm × 212 mm (B/H/D)
Gewicht (luidsprekers)	2,2 kg per stuk
Voeding	Netspanning 230 V, 50 Hz
Stroomverbruik in stand-by	0,9 W (display uit)
Uitgangsvermogen	80 W per kanaal RMS (6 Ω, 1 kHz, 10% THD)
Impedantie luidsprekers	6 Ω – 16 Ω
FM-ontvangstbereik	87,50 MHz – 108,00 MHz
AM-ontvangstbereik (MG)	522 kHz – 1 629 kHz
CD-speler	Geschikt voor audio-cd, CD-R/RW, MP3
AUX-ingang	Gevoeligheid 150 mV (LVL1) of 500 mV (LVL2), impedantie 47 kΩ
USB-poort	USB versie 1.1, geschikt voor USB-sticks en DAP (MP3-formaat)
Radiofuncties	RDS (PS, PTY, RT), Enhanced Other Networks, PTY-zoekfunctie, 30 FM + 15 AM voorkeuzezenders
Audiofuncties	SOUND TURBO, AHB PRO, BASS/TREBLE-regeling, display dimmer
Timers	Dagelijkse timer (3 instellingen), uitschakeltimer, automatische stand-by
Geavanceerde afspeelmogelijkheden	Geprogrammeerd afspelen (32 tracks), willekeurig, herhalen (1/ALL/GROUP), hervatten
Onderhoud en reiniging	Zachte doek; vermijd thinner, benzine, insecticiden; niet hard wrijven
Veiligheid	Open de behuizing niet; vermijd regen en vocht; loskoppelen voor reiniging
Onderdelen en repareerbaarheid	Geen door de gebruiker te repareren onderdelen; neem contact op met een erkende dealer
Meegeleverde accessoires	FM-antenne, AM-raamantenne, afstandsbediening, batterijen (×2)

Veelgestelde vragen - SPUXG45 JVC

Hoe stel ik de klok in op de JVC SPUXG45 installatie?

Om de klok in te stellen, druk herhaaldelijk op de CLOCK/TIMER-toets tot de klokinstellingsmodus verschijnt. Gebruik vervolgens de cijfertoetsen of PRESET UP/DOWN om de uren en minuten in te stellen en bevestig met SET. De klok is essentieel voor het gebruik van de dagelijkse timer.

Wat te doen als de installatie niet aangaat?

Controleer of het netsnoer correct is aangesloten op een werkend stopcontact. Zorg ervoor dat de installatie niet in stand-by staat (het STANDBY-lampje moet uit zijn). Als het probleem aanhoudt, haal de stekker er een paar minuten uit en steek hem er weer in om de microprocessor te resetten.

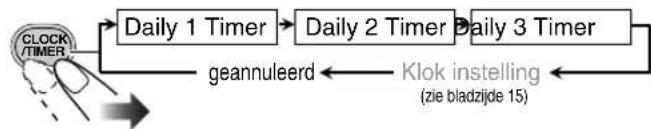

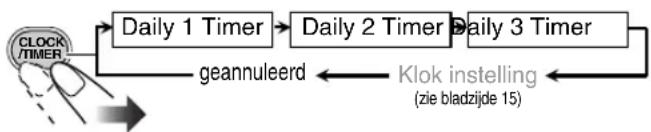

Hoe gebruik ik de dagelijkse timer om wakker te worden met muziek?

Druk op CLOCK/TIMER om de timerinstellingsmodus te selecteren (Daily 1, 2 of 3). Stel de inschakeltijd en uitschakeltijd in, kies de bron (TUNER, CD, AUX of USB) en stel het volume in. Zet de installatie in stand-by; de timer wordt elke dag op de ingestelde tijd geactiveerd.

Waarom is de radio-ontvangst slecht en hoe verbeter ik deze?

Controleer de aansluitingen van de FM- en AM-antennes. Rol de FM-antenne volledig uit en plaats de AM-raamantenne uit de buurt van de installatie en netsnoeren. Schakel voor zwakke FM-zenders de MONO-modus in om ruis te verminderen. U kunt ook een externe FM-antenne aansluiten met een 75 Ω coaxconnector.

Hoe sluit ik een draagbare audiospeler aan op de installatie?

Gebruik een stereo mini-jackkabel (niet meegeleverd) om de audio-uitgang van de speler aan te sluiten op de AUX-ingang van de installatie. Zorg ervoor dat het volume van de installatie op minimum staat voordat u aansluit. Als het geluid te zacht of te hard is, stel dan het AUX-ingangsniveau in door op SET te drukken en te kiezen tussen AUX LVL 1 (normaal niveau) en AUX LVL 2 (laag niveau).

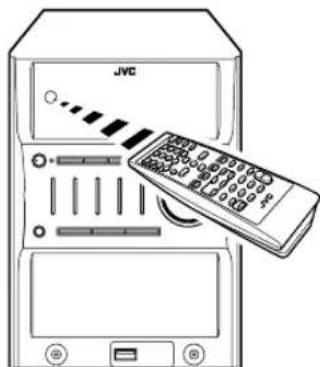

De afstandsbediening werkt niet, wat moet ik doen?

Richt de afstandsbediening op de sensor op het voorpaneel van de installatie en verwijder obstakels. Vervang de batterijen door nieuwe, let op de polariteit. Als het probleem aanhoudt, ga dan dichter bij de installatie staan (maximaal bereik ca. 7 meter).

Hoe programmeer ik de afspeelvolgorde van tracks op cd of USB?

Druk voordat u begint met afspelen op PROGRAM. Gebruik vervolgens de cijfertoetsen om de tracks in de gewenste volgorde te selecteren (maximaal 32 tracks). Druk na elke selectie op SET. Druk op CD ▶/II of USB MEMORY ▶/II om het geprogrammeerde afspelen te starten. Druk op CANCEL om het programma te wissen.

Waarom worden mijn MP3-bestanden niet correct afgespeeld?

Zorg ervoor dat de bestanden de extensie .mp3 hebben en zijn gecodeerd met een bitrate van 128 kbps en een samplefrequentie van 44,1 kHz. De installatie herkent maximaal 500 tracks en 200 groepen op cd, en 999 tracks en 250 groepen op USB. Controleer of de schijf de indeling ISO 9660 niveau 1 of 2 heeft. In de MP3-modus kunt u schakelen tussen de modi TRACK en GROUP met de toets MP3 MODE.

Hoe activeer ik de ouderlijk toezicht om het uitwerpen van de schijf te voorkomen?

Houd met de installatie in stand-by en de cd-lade gesloten, tegelijkertijd de toetsen CD ▶/II en CD ■ op de afstandsbediening ingedrukt. Het scherm toont LOCKED. Herhaal dezelfde procedure tot UNLOCKED verschijnt om te deactiveren.

Wat te doen bij condensatie in de installatie?

Condensatie kan optreden wanneer het apparaat van een koude naar een warme omgeving wordt verplaatst of na het inschakelen van de verwarming. Als de installatie niet goed werkt, laat hem dan een paar uur aan staan om het vocht te laten verdampen. Trek vervolgens de stekker uit het stopcontact en steek hem er weer in.

GEBRUIKSAANWIJZING SPUXG45 JVC

Ontkoppel het netsnoer om de stroom geheel uit te schakelen (zodat alle lampjes en aanduidingen doven). Zorg bij het installeren van de apparatuur dat de stekkers gemakkelijk toegankelijk zijn. Met de 1/1 STANDBY/ON toets kunt u de stroom niet geheel uitschakelen.

• Met het toestel in standby geschakeld, licht het STANDBY lampje rood op.
• Met het toestel ingeschakeld, is het STANDBY lampje gedoofd.

U kunt de stroom standby en inschakelen met de afstandsbediening.

LET OP - Toets 1/1 STANDBY/ON

Ter voorkoming van gevaar voor brand, elektrische schokken, enz.:

1. Verwijder geen schroeven, panelen of de behuizing.
2. Stel het toestel niet bloot aan regen of vocht.

LET OP

Voorzichtig: Goede ventilatie vereist

Om brand, elektrische schokken en beschadiging te voorkomen, moet u het toestel als volgt opstellen:

1 Voorkant:

Geen belemmeringen en voldoende ruimte.

2 Zijkanten/boven-/onderkant:

Geen belemmeringen plaatsen in de hieronder aangegeven zones.

3 Onderkant:

Op vlakke ondergrond plaatsen. Voldoende ventilatieruimte voorzien door het toestel op een onderstel met een hoogte van 10 cm of meer te plaatsen.

Bij het achterpaneel van de eenheid is een ventilator bevestigd om ophoping van hitte in de eenheid te voorkomen, zodat de eenheid normaal blijft werken. De ventilator start automatisch te draaien wanneer het volume tot een bepaald niveau wordt verhoogd, zodat de eenheid wordt gekoeld.

Zorg dat u de ventilatieopeningen en -gaten niet afsluit. (Als de ventilatieopeningen en -gaten worden afgesloten door bijvoorbeeld papier of een doek, kan er hitte in het apparaat worden opgebouwd.) - Zet geen bronnen met open vuur, zoals brandende kaarsen, op het apparaat. - Wees milieubewust en gooi lege batterijen niet bij het huishoudelijk afval. Lege batterijen dient u in te leveren met het KCA of bij een innamepunt voor batterijen. Stel dit apparaat niet bloot aan regen, vocht, druipwater of spatwater en plaats geen enkel voorwerp waar zich een vloeistof bevindt, zoals een vaas, op het apparaat.

ATTENZIONE

Informatie voor gebruikers over het weggooien van oude apparatuur

NEDERLANDS

[Europese Unie]

Deze markering geeft aan dat de elektrische en elektronische apparatuur bij het einde van de gebruiksduur niet bij het huishoudelijk afval mag worden gegooid. Het product moet op de juiste manier worden ingeleverd bij het relevante inzamelingspunt voor hergebruik van elektrische en elektronische apparatuur, voor juiste verwerking, terugwinning en hergebruik in overeenstemming met uw nationale wetgeving.

Door dit product bij het inzamelingspunt te brengen, werkt u mee aan het behoud van natuurlijke hulpbronnen en aan het voorkomen van potentiële negatieve effecten op het milieu en de volksgezondheid, die anders veroorzaakt zouden kunnen worden door onjuiste afvalverwerking van dit product. Neem voor meer informatie over inzamelingspunten en hergebruik van dit product contact op met de gemeente in uw woonplaats, het afvalverwerkingsbedrijf of de winkel waar u het product hebt aangeschaft.

Er kunnen boetes gelden voor een onjuiste verwijdering van dit afval, in overeenstemming met de nationale wetgeving.

(Zakelijke gebruikers)

Bezoek als u dit product wilt weggooien onze website www.jvc-europe.com voor informatie over het terugnemen van het product.

[Landen buiten de Europese Unie]

Wanneer u dit product wilt verwijderen, houdt u zich dan aan de geldende nationale wetgeving of andere regels in uw land voor de verwerking van oude elektrische en elektronische apparatuur.

Meer over deze gebruiksaanwijzing 3

Starten 4

Stap 1: Uitpakken 4

Stap 2: Plaatsen van batterijen in de afstandsbediening ....4

Stap 3: Aansluiten. 5

Alvorens het systeem te bedienen 8

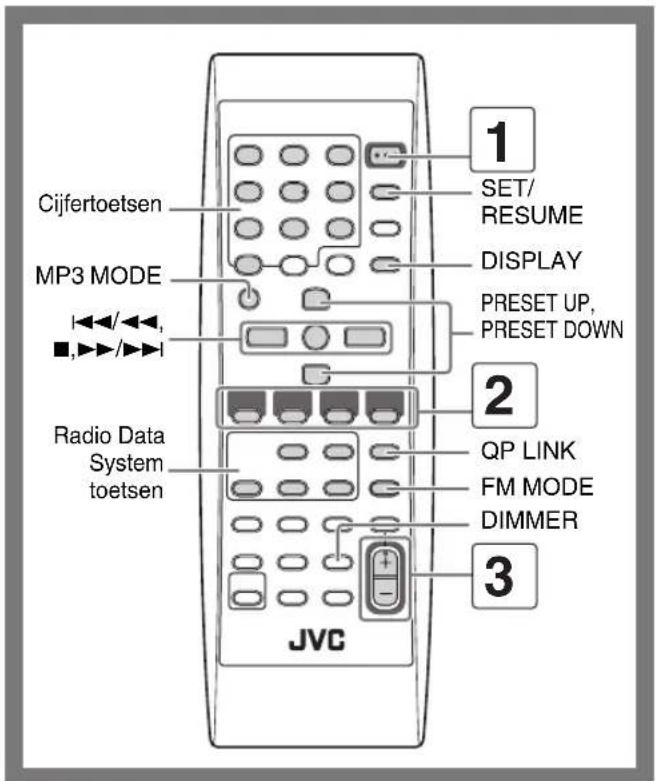

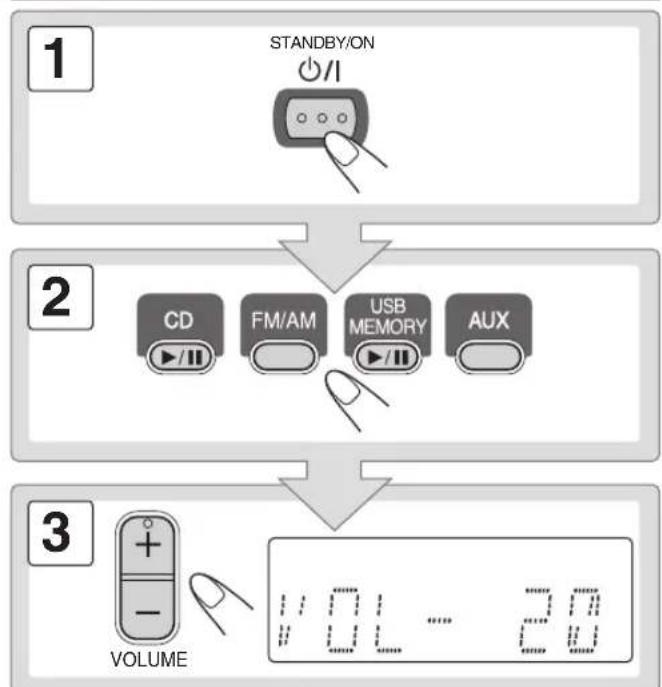

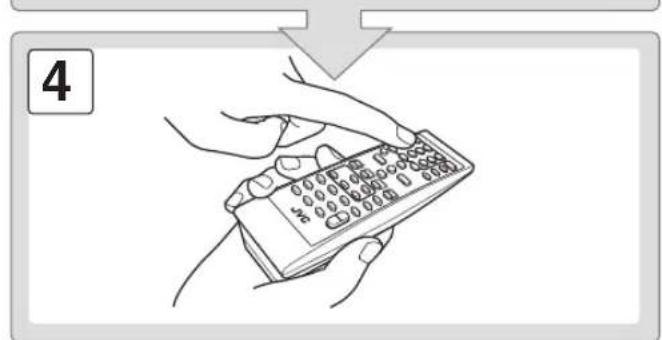

Dagelijkse bediening—Weergave 9

Luisteren naar de radio 10

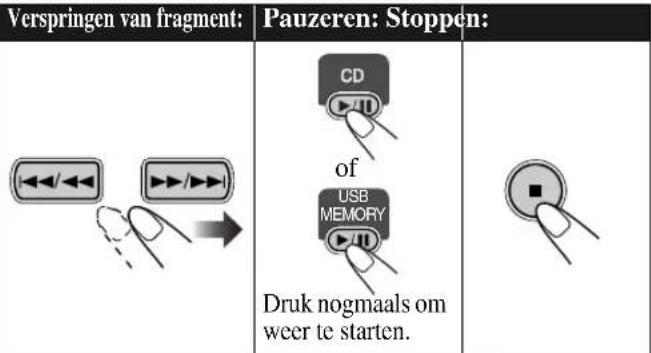

Afspelen van een disc 11

Weergave vanaf USB-geheugen of Digital Audio Player ....11

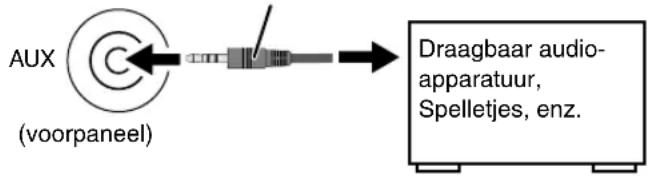

Weergave van andere apparatuur. 13

Quick Portable Link (QP Link) 13

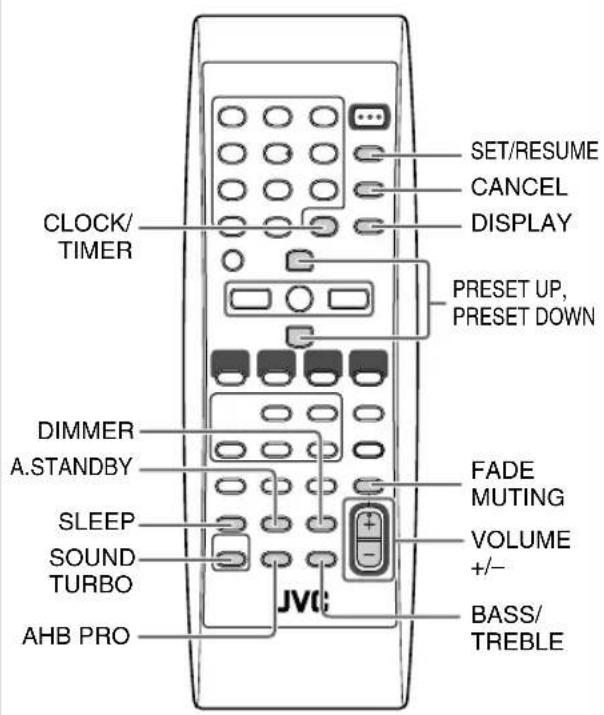

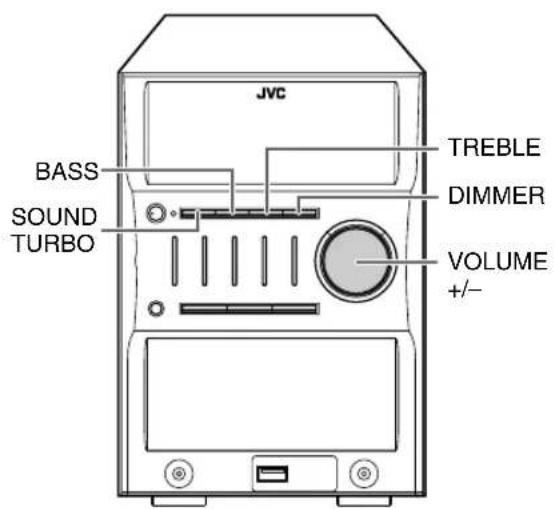

Dagelijkse bediening

—Instellen van het geluid & overige 14

Instellen van het volume. 14

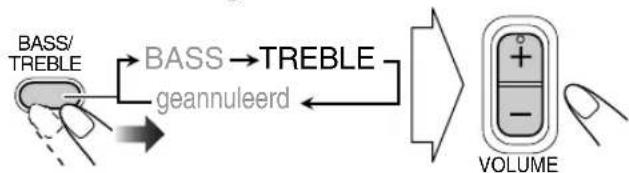

Instellen van het geluid. 14

Veranderen van de displayhelderheid—DIMMER .... 15

Instellen van de klok 15

Automatisch uitschakelen van de stroom 16

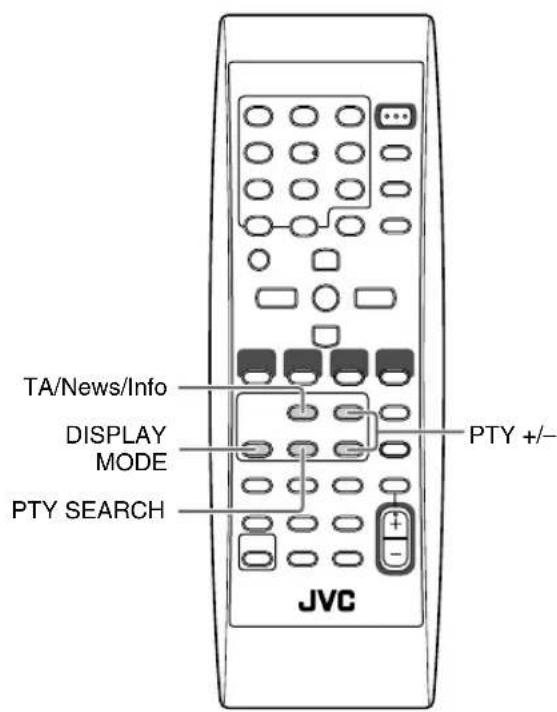

Geavanceerde bediening voor de radio..... 17

Ontvangst van FM-zenders met

Radio Data System 17

Opzocken van een programma met

PTY-codes 17

Tijdelijk automatisch overschakelen naar

een programma van uw keus. 18

Geavanceerde bediening discs/USB-geheugen/DAP ... 19

Programmeren van de weergavevolgorde

Geprogrammeerde weergave 19

Weergave in een willekeurige volgorde

Willekeurige weergave 20

Herhaald afspelen—Herhaalde weergave. 21

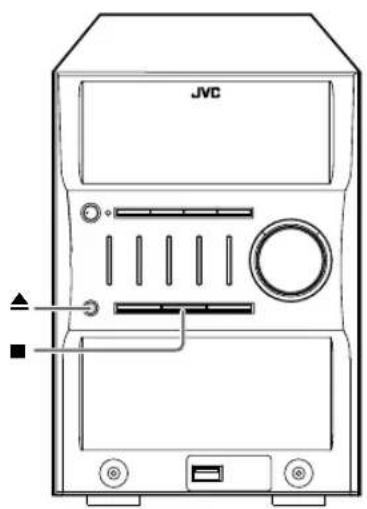

Vergrendelen van disc—Kinderslot 21

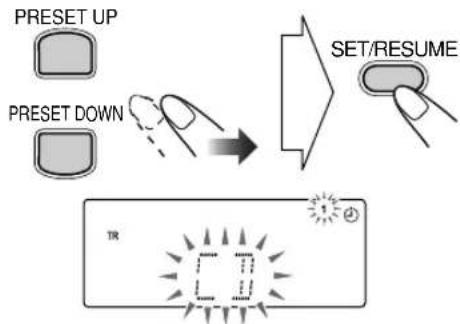

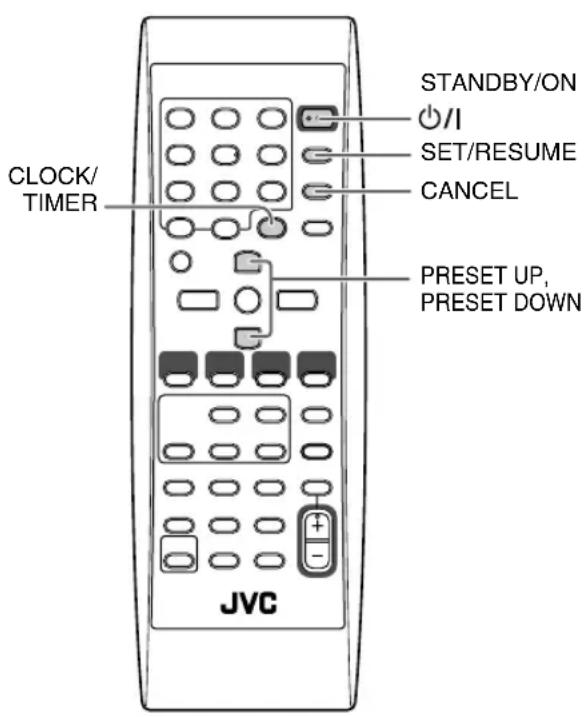

Gebruik van de timer 22

Instellen van de timer. 22

Extra informatie 24

Wat meer uitleg over dit systeem 24

Oplossen van problemen 25

Onderhoud 26

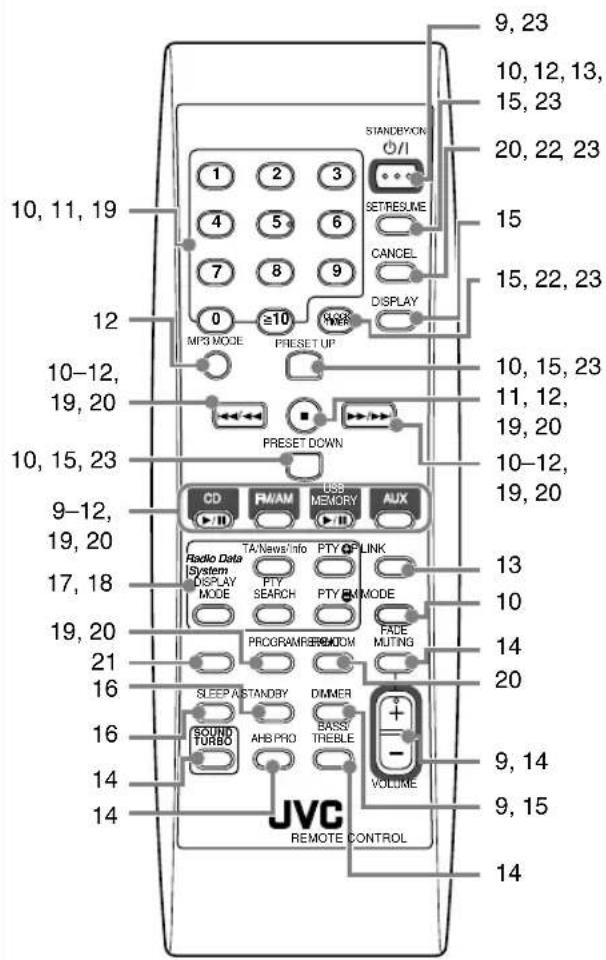

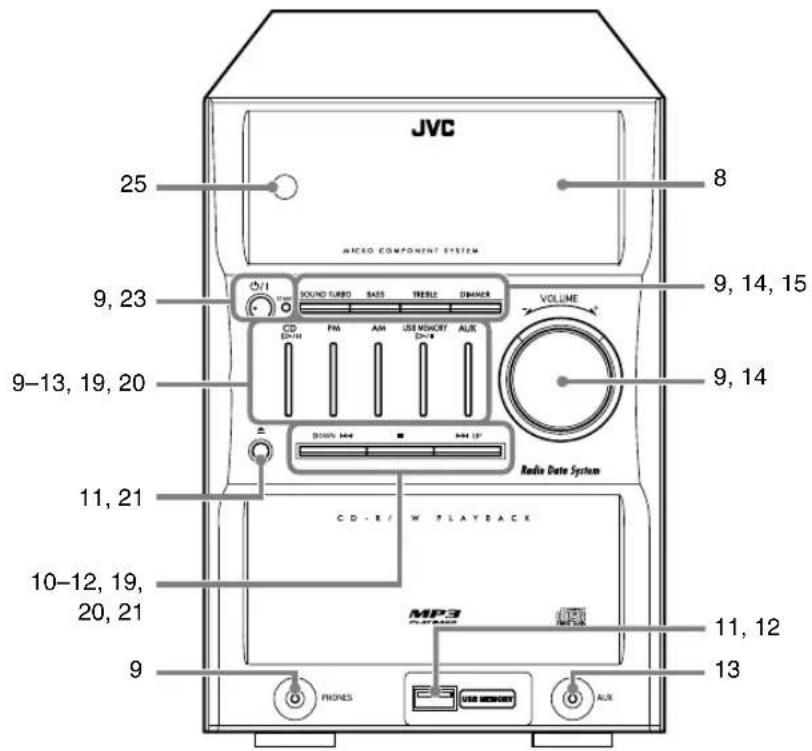

Toetsen en regelaars 27

Introductie

Dank u voor de aankoop van het JVC Micro Component System.

We hopen dat het een waardevolle aanvulling voor uw huis is, waarvan u jarenlang plezier zult hebben.

Lees deze handleiding zorgvuldig voordat u het nieuwe stereosysteem gaat bedienen.

Hierin vindt u alle informatie die u nodig hebt voor het instellen en gebruiken van het systeem.

Neem contact op met de verkoper als u vragen hebt die niet in de handleiding worden beantwoord.

Voorzorgen

Installeren

• Installeer op een vlakke, droge plaats die niet te warm of te koud wordt—tussen 5°C en 35°C.
• Installeer het systeem op een plaats die goed kan worden geventileerd, zodat het systeem niet oververhit kan raken.

Installeer het systeem NIET in de buurt van warmtebronnen of op plaatsen die aan direct zonlicht, overmatig stof of trillingen onderhevig zijn.

• Zorg dat er voldoende afstand is tussen het systeem en de tv.
• Voorkom storing met de tv en houd de luidsprekers derhalve uit de buurt van de tv.

Stroombron

• Houd altijd de stekker vast en trek niet aan het netsnoer om het systeem van het stopcontact te ontkoppelen.

Raak het netsnoer NIET met natte handen aan.

Condensvorming

In de volgende gevallen kan er condens op de lenzen in het systeem worden gevormd:

Nadat de verwarming in de kamer wordt aangezet, in een vochtige kamer, of als het systeem direct van een koude naar een warme ruimte wordt verplaatst.

Het systeem functioneert dan mogelijk onjuist. Laat het systeem in dat geval een paar uur ingeschakeld totdat het vocht is verdampt, trek de stekker uit het stopcontact en steek vervolgens de stekker weer in het stopcontact.

Interne hitte

• Bij het bedieningspaneel is een ventilator gemonteerd om hitteophoping in het toestel te voorkomen (zie bladzijde G-2).

Let voor de veiligheid goed op het volgende:

Zorg dat er een goede ventilatie rond het hoofdtoestel is. Het systeem kan oververhit raken en worden beschadigd door een slechte ventilatie. - Blokkeer de ventilator en ventilatieopeningen of gaten NIET. Indien door een krant, doek, etc. geblokkeerd, kan hitte mogelijk niet goed worden afgevoerd.

Overige

• Trek de stekker uit het stopcontact en raadpleeg de plaats van aankoop alvorens verder gebruik indien er een metalen voorwerp of vloeistof in het systeem terecht is gekomen.

Demonteer het systeem NIET. Er bevinden zich geen door de gebruiker te repareren onderdelen in het systeem.

• Trek de stekker van het netsnoer uit het stopcontact indien u het systeem voor langere tijd niet gaat gebruiken.

Trek de stekker uit het stopcontact en raadpleeg de plaats van aankoop indien het systeem verkeerd functioneert.

Meer over deze gebruiksaanwijzing

Om deze gebruiksaanwijzing eenvoudig en gemakkelijk te begrijpen te houden, hebben wij de volgende methodes gebruikt:

Bedieningen met toetsen en regelaars worden als hieronder getoond uitgelegd. In deze gebruiksaanwijzing worden voornamelijk bedieningen met de afstandsbediening beschreven; u kunt ECHTER ook de toetsen en regelaars op het hoofdtoestel gebruiken indien deze dezelfde (of gelijkwaardige) namen en markeringen hebben. - Bepaalde gerelateerde tips en opmerkingen worden later in de "Wat meer uitleg over dit systeem" en "Oplossen van problemen", gedeelten beschreven, en niet in het gedeelte dat de bediening beschrijft. Ga naar deze gedeelten voor antwoorden indien u meer over een bepaalde functie wilt weten of twijfelt over de werking van een functie.

Toont dat u kort op de toets drukt.

Toont dat u kort en herhaaldelijk op de toets drukt totdat de gewenste optie is gekozen.

Toont dat u op een van de toetsen drukt.

Toont dat u de toets een aantal seconden ingedrukt houdt. • Het cijfer in de pijl toont het aantal in te drukken seconden (in dit voorbeeld, 2 seconden). • Indien er geen cijfer in de pijl worden getoond, houdt u de toets ingedrukt totdat de procedure geheel is uitgevoerd of het gewenste resultaat is verkregen.

Toont dat u de regelaar in de aangegeven richting(en) draait.

Toont dat deze bediening uitsluitend met de afstandsbediening kan worden uitgevoerd.

Toont dat deze bediening uitsluitend met de toetsen en regelaars op het hoofdtoestel kan worden uitgevoerd.

Starten

Stap 1: Pak het systeem uit en controleer de accessoires.

Stap 2: Plaats batterijen in de afstandsbediening.

Stap 3: Verbind de diverse onderdelen, bijvoorbeeld de AM/FM-antennes, luidsprekers, enz. (zie bladzijden 5 t/m 7).

Steek als staat de stekker in een stopcontact. U kunt het systeem nu gebruiken.

Stap 1: Uitpakken

Controleer na het uitpakken dat u alle volgende onderdelen heeft. Het tussen haakjes aangegeven cijfer toont het bijgeleverde aantal van de onderdelen.

FM-antenne (1), AM-ringantenne (1), Afstandsbediening (1), Batterijen (2)

Raadpleeg direct de plaats van aankoop indien er iets ontbreekt.

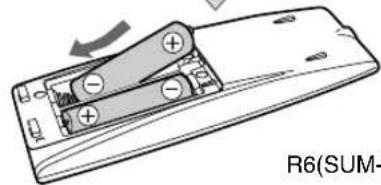

Stap 2: Plaatsen van batterijen in de afstandsbediening

Plaats de batterijen met de (+ en -) polen in de juiste richting in de afstandsbediening.

1

2

R6 (SUM-3)/AA (15F)

3

STOP

• Gebruik tegelijkertijd GEEN oude batterij met een nieuwe batterij.
• Gebruik tegelijkertijd GEEN batterijen van verschillend type. Stel batterijen NIET aan hitte of vuur onderhevig.
• Laat batterijen NIET in het batterijvak indien u de afstandsbediening voor langere tijd niet gaat gebruiken. De afstandsbediening kan anders door het lekken van batterijen mogelijk beschadigd worden.

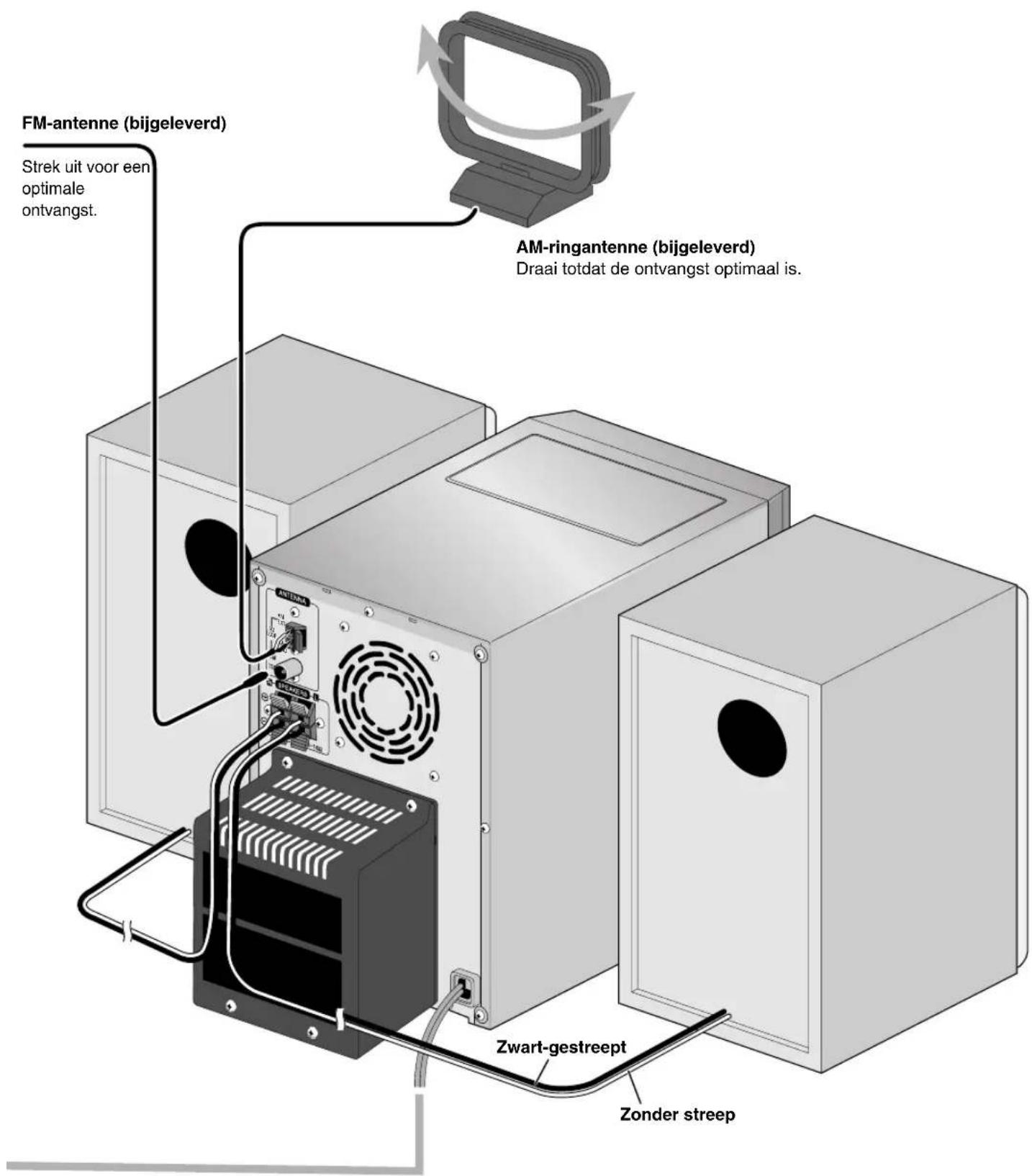

Stap 3: Aansluiten

Indien u gedetailleerde informatie wilt, zie bladzijde 7.

Voor meer gedetailleerde informatie over het aansluiten van externe apparatuur, zie bladzijde 13.

De afbeeldingen van de in- en uitgangsaansluitingen hieronder zijn standaard voorbeelden.

Zie tevens de gebruiksaanwijzing van andere te verbinden componenten; de namen van aansluitingen op het paneel kunnen mogelijk verschillen.

Schakel de stroom van alle componenten uit alvorens verbindingen te maken.

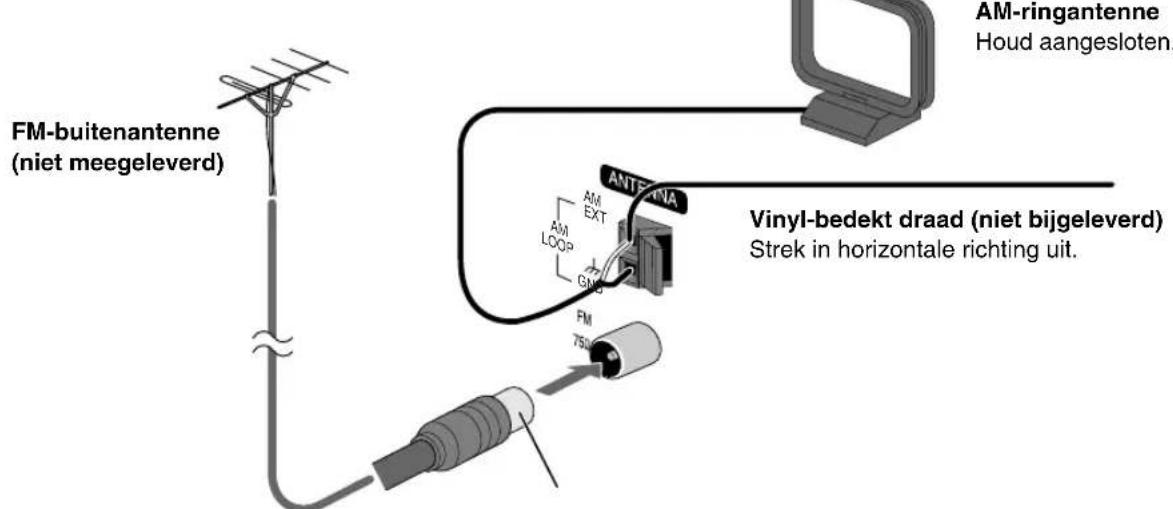

Voor een betere FM/AM-ontvangst

Ontkoppel de bijgeleverde FM-antenne en verbind een FM-buitenantenne met gebruik van een 75 Ω draad met coaxiale stekker (IEC of DIN45325).

Naar een stopcontact

Steek de stekker van het netsnoer pas in een stopcontact nadat alle verbindingen zijn gemaakt.

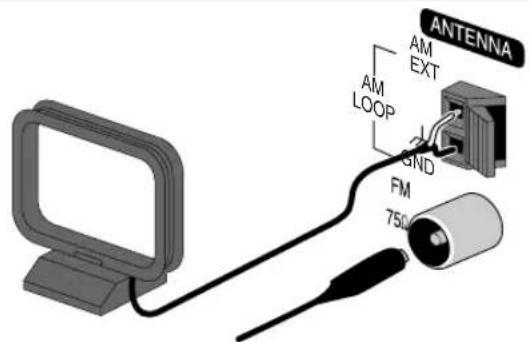

In elkaar zetten en aansluiten van de AM-ringantenne

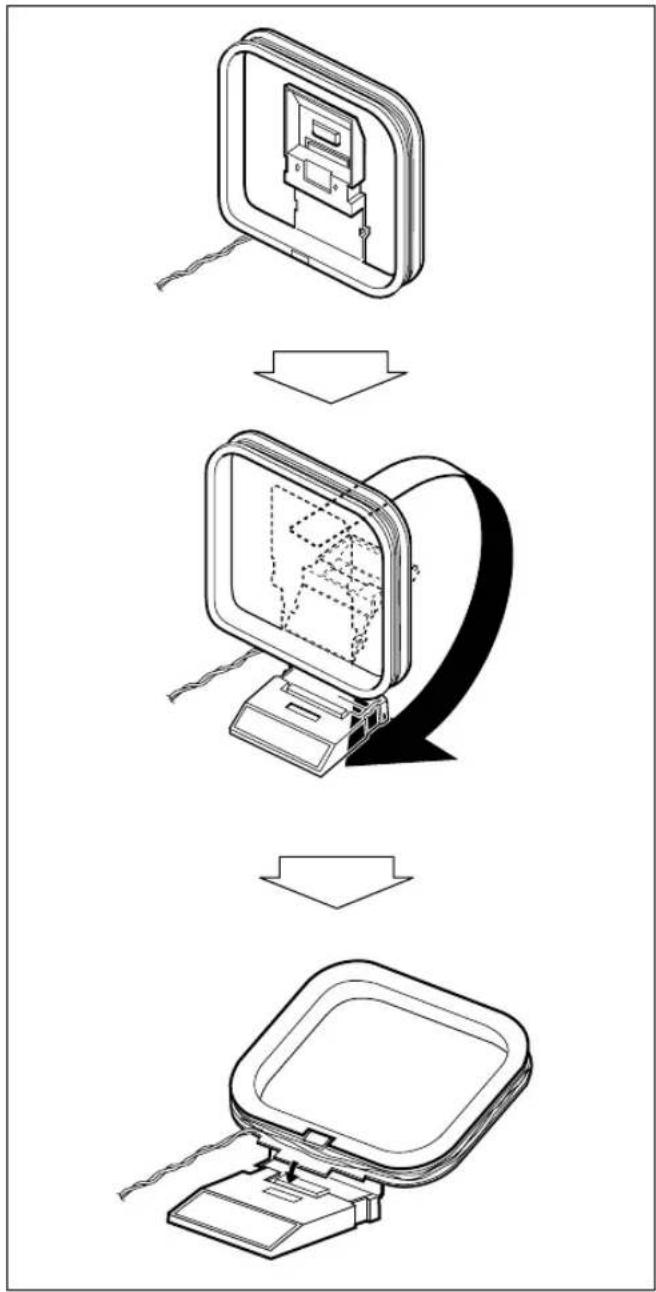

In elkaar zetten van de AM-ringantenne

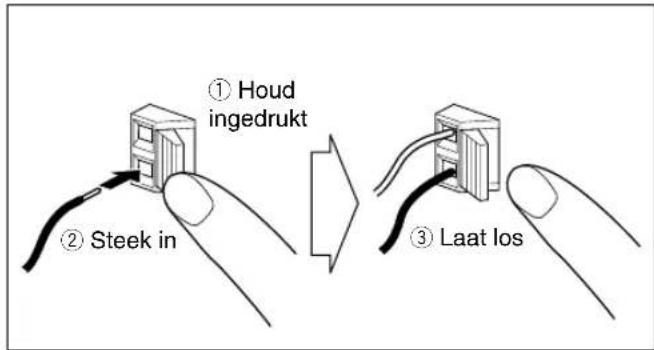

Aansluiten van de AM-ringantenne

Sluit het draad juist aan: Het witte uiteinde met AM EXT en het zwarte uiteinde met GND.

• Indien het draad van de AM-ringantenne of luidsprekersnoeren met vinyl bedekt is, moet u het vinyl verwijderen door het te draaien zodat het uiteinde van het draad blootligt. Zorg dat de antennegeleiders geen contact maken met andere aansluitingen, snoeren en het netsnoer. Houd de antennes tevens uit de buurt van metalen onderdelen van het systeem, snoeren en het netsnoer. De ontvangst wordt anders mogelijk slechter.

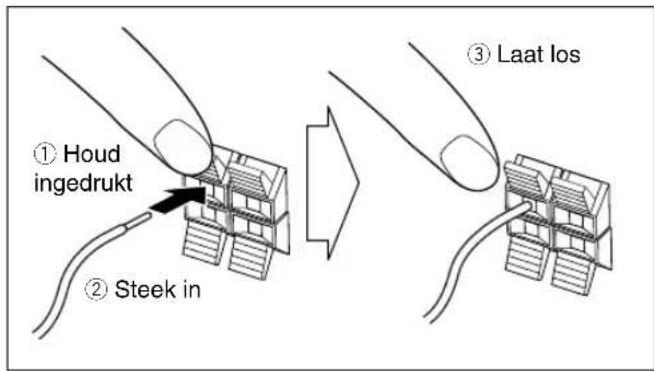

Aansluiten van de luidsprekersnoeren

Controleer dat beide luidsprekers juist en stevig zijn aangesloten.

Verbind de luidsprekersnoeren in overeenstemming met de polariteit van de luidsprekeraansluitingen: Het zwart-gestreepte snoer met (-) en het snoer zonder streep met (+) .

• Verbind NIET meer dan een luidspreker met iedere aansluiting. Zorg dat de geleiderdraden van de luidsprekersnoeren GEEN contact maken met andere metalen onderdelen van het systeem.

Alvorens het systeem te bedienen

De aanduidingen op het display geven u informatie tijdens bediening van het systeem.

Zorg dat u alvorens het systeem te bedienen weet welke indicator en hoe deze op het display oplicht.

Aanduidingen op het hoofddisplay

Tijdens het luisteren naar de radio:

• Wanneer u AUX kiest:

Tijdens weergave van een CD:

Tijdens weergave van een MP3*:

Fragment- Verstreken nummer weergavetijd

Huidige fragmentnummer

• Wanneer u USB MEMORY kiest:

• Met de discweergave gestopt:

Als RESUME is ingeschakeld, wordt op het display RESUME weergegeven. Dit is ook het geval als het USB-geheugen of de DAP is gestopt.

CD:

Totaal aantal fragmenten

Totale weergavetijd

MP3:

Tijdens de "TRACK" functie:

Totaal aantal fragmenten

Tijdens de "GROUP"-functie:

Totaal aantal groepen en totaal aantal fragmenten

• Bij het starten van de weergave van een MP3-disc, verschijnen het fragmentnummer en de fragmentnaam (en ID3 Tag) voordat de verstreken weergavetijd wordt weergegeven.

[1]Weergavefunctie-indicators

RAND (willekeurig): Licht op als de willekeurige weergavefunctie wordt geactiveerd. - PRGM (programma): Licht op wanneer de geprogrammeerde weergavefunctie wordt geactiveerd. - Licht op wanneer de herhaalfunctie is geactiveerd. -1: Herhalen van het fragment. - ALL: Herhalen van alle fragmenten. - GR: Herhalen van alle fragmenten in de geselecteerde groep (alleen MP3).

QP Link-indicator

• Licht op wanneer QP Link wordt geactiveerd.

3 MP3-indicator

• Licht op wanneer een MP3 wordt herkend.

4 USB-indicator

• Licht op wanneer USB MEMORY wordt geselecteerd.

5 FM-ontvangstindicators

• MONO: Licht op wanneer de FM-monofunctie is geactiveerd.
• ST (stereo): Licht op wanneer op een FM-stereozender met voldoende signaalsterkte is afgestemd.

6 SOUND TURBO indicator

• Licht op wanneer SOUND TURBO is geactiveerd (zie bladzijde 14).

• Licht op wanneer de AHB PRO worden geactiveerd.

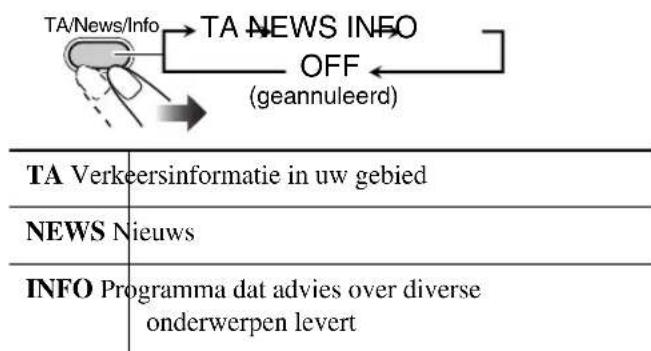

[8] TA/Programmatype (PTY) indicator

-TA/News/Info: Licht op en toont het huidige gekozen programmatype voor PTY-standingbyontvangst.

-TA/News/Info: Knippert wanneer automatisch met PTY-standingbyontvangst op een programma wordt afgestemd.

[9] Hoofddisplay

[10] A.STBY (automatische standby) indicator

• Licht op wanneer automatische standby wordt geactiveerd. Knippert wanneer de discweergave stopt met automatische standby geactiveerd.

[11] Timerindicatoren

: Licht op wanneer de dagelijkse timer standby staat; knippert tijdens de werking. - 1/2/3: Licht op wanneer een dagelijkse timer (1, 2 of 3) standby is geschakeld; knippert tijdens het instellen of de werking. - SLEEP: Licht op wanneer de inslaaptimer wordt geactiveerd.

Dagelijkse bediening—Weergave

1 Schakel de stroom in.

Het STANDBY-lampje op het hoofdtoestel schakelt uit.

Zonder een druk op STANDBY/ON wordt het systeem nu ingeschakeld door in de volgende stap op een van de bronkeuzetoetsen te drukken.

2 Kies de bron.

De weergave start automatisch indien de gekozen bron gereed staat. - Indien u op AUX heeft gedrukt, moet u de weergave met de externe component starten.

3 Stel het volume in.

4 Bedien de gewenste bron zoals later uitgelegd.

Uitschakelen (standby) van het systeem

STANDBY/ON

Het STANDBY-lampje op het hoofdtoestel licht op.

Tijdens standby wordt ook nog een kleine hoeveelheid stroom verbruikt.

De klokweergave uitschakelen om energie te besparen

Met het systeem uitgeschakeld...

Druk nogmaals op de toets om de klokaanduiding te tonen.

Voor privé-luisteren

Verbind een hoofdtelefoon met de PHONES-aansluiting op het hoofdtoestel. Er worden nu geen geluiden via de luidsprekers weergegeven. Verlaag beslist het volume alvorens een hoofdtelefoon aan te sluiten of op te zetten.

• Er wordt geen geluid via de luidsprekers weergegeven zodra u de hoofdtelefoon ontkoppelt.

Schakel het systeem NIET uit (standby) met het volume nog in een zeer hoge stand gesteld; Een plotseling hard geluid zou namelijk uw gehoor, de luidsprekers en/of hoofdtelefoon kunnen beschadigen wanneer u later het systeem weer inschakelt of de weergave start.

Luisteren naar de radio

Kiezen van de golfband (FM of AM)

U kunt hetzelfde doen met de knoppen FM en AM op het apparaat.

Afstemmen op een zender

Met FM of AM gekozen...

Afstandsbediening: Hoofdtoestel:

1 sec.

1 sec.

De frequentie verandert op het display.

De frequentie stopt te veranderen zodra op een zender (frequentie) met voldoende signaalsterkte is afgestemd.

• De frequentie verandert stap-voor-stap wanneer u herhaaldelijk op de toets drukt.

Om het zoeken handmatig te stoppen, drukt u op een van de toetsen.

Indien de ontvangen FM-zender slecht klinkt

MONO: De ontvangst wordt verbeterd maar het stereo-effect gaat echter verloren. MONO-indicator licht op.

STEREO: Kies normaliter dit. Het stereo-effect wordt hersteld.

Vastleggen van zenders

U kunt 30 FM-zenders en 15 AM-zenders als voorkeurzenders vastleggen.

1. Stem op een vast te leggen zender af.

2. Activeer de functie voor Voorkeurnummers.

SET/RESUME

Voltooi de volgende procedure terwijl de aanduiding op het display knippert.

3. Kies het voorkeurnummer van de vastgelegde zender.

①

②

Voorbeelden:

voorkeurnummer 5, drukt u op 5. Voor het kiezen van voorkeurnummer 15, drukt u op ≥10 → 1 → 5

voorkeurnummer 15, drukt u op ≥10 → 1 → 5. Voor het kiezen van voorkeurnummer 30, drukt u op

• U kunt tevens de PRESET UP/PRESET DOWN toetsen gebruiken.

4. Leg de zender vast.

SET/RESUME

memo

• Als u een station vooraf op MONO instelt, worden het station met de instelling MONO vastgelegd.

Afstemmen op een vastgelegde zender

2Kies het voorkeurnummer van de vastgelegde zender.

①

②

3

• U kunt tevens de PRESET UP of PRESET DOWN gebruiken.

(4)

5

6

⑦

8

9

0

Atspelen van een disc

Dit systeem is geschikt voor weergave van de volgende discs: normale CD en CD-R/CD-RW (opgenomen met het audio-CD of MP3-formaat).

Soort disc Merk (logo)
Audio CD	COMPACT DISC DIGITAL AUDIO
CD-R	COMPACT DISC DIGITAL AUDIO Recretable
CD-RW	COMPACT DISC DIGITAL AUDIO Rewritable

- Waarschuwing voor weergave van een DualDisc

De niet-DVD kant van een "DualDisc" komt niet overeen met de "Compact Disc Digital Audio" standaard. Het gebruik van de niet-DVD kant met dit toestel wordt derhalve afgeraden.

Plaatsen van een disc

U kunt discs plaatsen tijdens weergave van een andere bron.

Voor het sluiten van de disklade, drukt u nogmaals op

• Indien de disklade open is, zal de lade sluiten en de weergave starten door een druk op CD /II.

Starten: Pauzeren: Stoppen:

Druk nogmaals om weer te starten.

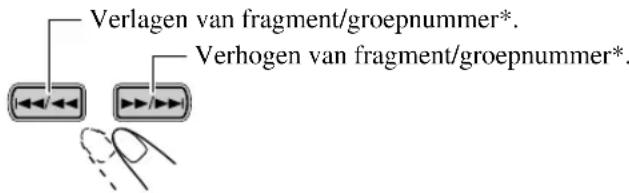

Kiezen van een fragment/groep*

Verhogen van fragment/groepnummer*.

Verlagen van fragment/groepnummer*.

• Zie "Voor MP3-weergave" op bladzijde 12 voor details aangaande het kiezen van een groep.

Opzoeken van een bepaald gedeelte

Houd tijdens weergave van een disc ingedrukt totdat het gewenste gedeelte is bereikt.

Snel vooruit van fragment.

Er wordt tijdens deze bewerking geen geluid weergegeven bij MP3-bronnen.

Direct opzoeken van een fragment en starten van de weergave

①

2

3

Voorbeelden:

4

5

6

Voor het kiezen van fragmentnummer 15, drukt u op ≥ 10→ 1→ 5

7

8

Voor het kiezen van fragmentnummer 30, drukt u op ≥10 → 3 → 0

(Voor MP3-bronnen met 100 of meer fragmenten)

Voor het kiezen van fragmentnummer 125, drukt u twee keer op ≥10 → 1 → 2 → 5

*Bij maximaal 99 fragmenten, drukt u twee keer op ≥0 om terug te gaan naar de instelling voordat u op ≥0 drukte.

Weergave vanaf USB-geheugen of

Dit systeem is uitgerust met een USB MEMORY-aansluiting op het voorpaneel. Hierop kunt u USB-geheugen of een Digital Audio Player (DAP) aansluiten om naar muziek te luisteren vanaf USB-geheugen of DAP.

• U kunt geen signaal of gegevens naar het USB-geheugen of de DAP verzenden vanaf dit systeem.

BELANGRIJK

• Stel het volume altijd in de "VOL MIN"-stand alvorens andere apparatuur aan te sluiten of te ontkoppelen.
• Sluit het USB-geheugen of de DAP direct aan op het voorpaneel van het apparaat. Aansluiting via een USB-hub kan storingen veroorzaken.
• U kunt USB-geheugen en DAP's aansluiten die compatibel zijn met de specificaties voor USB-gegevensopslag.
• Sommige DAP's zijn niet compatibel met het apparaat.
• Met een speciale methode gecomprimeerde of gecodeerde fragmenten kunnen niet op dit apparaat worden afgespeeld. Alleen MP3 worden ondersteund.

USB-geheugen of DAP aansluiten

Sluit de DAP op het systeem aan met de USB-kabel die met de DAP is meegeleverd.

• Gebruik een USB-kabel met een A-stekker voor het systeem.
• Verzeker u er bij het afsluiten van het USB-geheugen of de DAP van dat de weergave is voltooid en het systeem is gestopt.

Geluiden vanaf USB-geheugen of DAP weergeven

Starten: Stoppen:

• De USB-indicator op het display is verlicht als u USB MEMORY hebt geselecteerd.

Kiezen van een fragment/groep*

• Zie "Voor MP3-weergave" hieronder voor details aangaande het kiezen van een groep.

Weergave hervatten van Audio CD/MP3/ USB-geheugen/DAP

Als u tijdens de weergave op drukt, worden de positie van het fragment waar u stopte in het apparaat opgeslagen. Door op CD ▸ of USB MEMORY ▸ te drukken, kunt u de weergave starten vanaf het punt waarop u het hebt gestopt.

• Als u op △ drukt of het USB-geheugen of de DAP loskoppelt, wist u de positie van het fragment waar u de weergave stopte.
• Drukt u, als u vanaf het eerste fragment wilt weergeven terwijl hervatten actief is, tijdens de weergave twee keer op en vervolgens op CD ▸ of USB MEMORY ▸

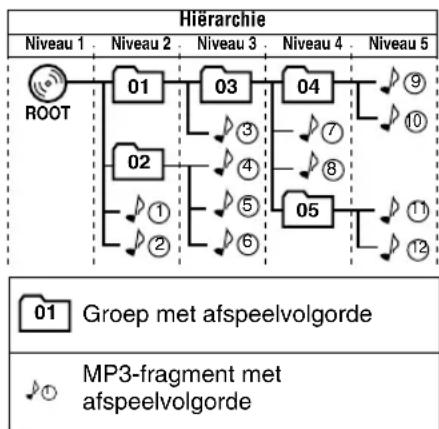

Voor MP3-weergave

Afhankelijk van de MP3-weergavefunctie werken de cijfertoetsen voor het kiezen van een groep of fragment.

Voorbeelden:

Indien de MP3-weergavefunctie "GROUP" is

GR (Groep) indicator

Totaal aantal groepen Totaal aantal fragmenten

U kunt de MP3-weergavefunctie veranderen door een druk op MP3 MODE.

• Door iedere druk op de toets verandert de MP3-weergavefunctie als volgt:

MP3 MODE

TRACK GROUP

TRACK:

• Er worden uitsluitend fragmenten herkend (groepen worden genegeerd).

GROUP:

• Zowel groepen als fragmenten worden herkend.
• De cijfertoetsen werken voor het kiezen van de groep van MP3-discs.
• De cijfertoetsen werken voor het kiezen van het fragmentnummer in de groep.

Weergave van andere apparatuur

Verbinden van andere apparatuur

U kunt apparatuur met analoge audio-uitgangsaansluitingen, bijvoorbeeld een DAP of tv, met behulp van een stereoministekkersnoer (niet bijgeleverd) verbinden.

Stereoministekkersnoer (niet bijgeleverd)

Indien de audio-uitgang van de andere apparatuur niet voor een stereoministekker geschikt is,

moet u een stekkeradapter kopen zodat de stereoministekker met de audio-uitgang kan worden verbonden. Zie tevens de bij de andere apparatuur geleverde gebruiksaanwijzingen.

BELANGRIJK

• Stel het volume altijd in de "VOL-MIN"-stand alvorens andere apparatuur aan te sluiten of te ontkoppelen.

Het geluidsniveau van andere apparatuur bijstellen

U kunt het geluidsniveau van de invoer van aangesloten apparatuur bijstellen als het inkomende signaal te zwak of te sterk is.

1. Selecteer AUX als bron.

2. Stel het invoerniveau bij.

AUX LVL 1: Normaal invoerniveau (fabrieksinstelling). Geschikt voor apparatuur met een laag invoerniveau (zoals draagbare geluidsapparatuur).

AUX LVL 2: Verzwakt invoerniveau. Geschikt voor apparatuur met een hoog invoerniveau (zoals dvd-spelers).

• Als u denkt dat het uitvoerniveau van de externe apparatuur hoog is, selecteert u AUX LVL2.

Quick Portable Link (QP Link)

Als u andere apparatuur, zoals een DAP, op de AUX-ingang aansluit en weergeeft, wordt de bron automatisch ingesteld op AUX.

De QP Link-indicator is verlicht als QP Link wordt geactiveerd.

Als QP Link actief is...

• Als via AUX een geluidsinvoer wordt ontvangen terwijl het systeem is ingeschakeld, wordt de bron automatisch op AUX ingesteld.
• Als via AUX een geluidsinvoer wordt ontvangen terwijl het systeem in standby staat, wordt het systeem automatisch ingeschakeld en het geluid weergegeven.
• U kunt niet van bron wisselen terwijl er via AUX een geluidssignaal wordt ontvangen. Als u op de knop voor een andere bron drukt, knippert de QP Link-indicator enkele keren.

• Als u vanaf een draagbaar geluidsapparaat afspeelt, kan QP Link het systeem inschakelen, zelfs als de inslaaptimer het systeem op standby zet of als u dit doet. In dat geval schakelt u QP Link uit of stopt u de weergave op het apparaat dat op de AUX-ingang is aangesloten.
• Als de geluidsinvoer die via AUX wordt ontvangen klein is, kan het zo zijn dat de bron niet op AUX wordt ingesteld.
• Afhankelijk van de inhoud van de muziek schakelt de bron niet over op AUX.
• Het duurt een paar seconden voordat de bron op AUX wordt ingesteld, nadat andere apparatuur, zoals een DAP, is gestart en geluid doorgeeft. Dit komt doordat het systeem het signaal van de apparatuur moet detecteren.
• QP Link werkt niet als de klokweergave tijdens standby is uitgeschakeld.

Dagelijkse bediening—Instellen van het geluid & overige

Afstandsbediening

Hoofdtoestel

Instellen van het volume

U kunt het volume vanaf niveau 0 (VOL-MIN) t/m niveau 31 (VOL-MAX) instellen.

Afstandsbediening: Hoofdtoestel:

Snel dempen van het geluid

Voor het herstellen van het geluid, drukt u nogmaals of stelt u het volumeniveau in.

Instellen van het geluid

Versterken van het geluid—SOUND TURBO

Met deze functie kunt u het geluid versterken.

Versterken van de lage tonen—AHB PRO

U kunt de lage tonen versterken voor rijke, natuurgetrouwe lage tonen bij een laag volume.

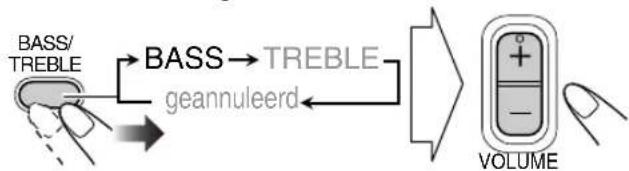

Instellen van de toon—BASS/TREBLE

U kunt het niveau van de lage en hoge tonen vanaf 0 t/m +5 instellen.

Instellen van de lage tonen

Instellen van de hoge tonen

U kunt dezelfde handeling op het systeem verrichten. Als SOUND TURBO is ingeschakeld, is BASS/TREBLE uitgeschakeld.

Veranderen van de displayhelderheid DIMMER

U kunt het display dimmen.

Instellen van de klok

U kunt de dagelijkse timers (zie bladzijde 22) niet gebruiken indien de ingebouwde klok niet is ingesteld.

• Druk zo vaak als nodig op CLOCK/TIMER om het instellen van de klok te annuleren.
• Druk op CANCEL om naar de voorgaande stap terug te keren.

1 Activeer de functie voor het instellen van de klok.

• Indien u de klok al eerder had ingesteld, moet u herhaaldelijk op de toets drukken totdat de (zie bladzijde 22) kloinstelfunctie is gekozen.

2 Stel het uur in.

3 Stel de minuut in.

"CLOCK OK" verschijnt en de ingebouwde klok start.

Controleren van de huidige tijd tijdens weergave

Indien er een stroomonderbreking is

De instelling van de klok wordt gewist en naar "0:00" teruggesteld. U moet de klok opnieuw instellen.

Automatisch uitschakelen van de stroom

Uitschakelen van het toestel nadat de weergave is gestopt — Automatisch standby

Deze functie werkt alleen als de bron CD is.

De A.STBY-indicator licht op het display op als automatisch standby is geactiveerd.

De A.STBY-indicator begint te knipperen wanneer de discweergave stopt.

Het systeem wordt automatisch uitgeschakeld (standby) indien er, terwijl de indicator knippert gedurende ongeveer 3 minuten, geen bediening voor disc wordt uitgevoerd.

Uitschakelen van het systeem na een bepaalde tijd — Inslaaptimer

1 Voer de tijd in (in minuten).

2 Wacht totdat de ingestelde tijd dooft.

Controleren van de resterende tijd tot de uitschakeltijd

• U kunt de uitschakeltijd veranderen door herhaaldelijk op de toets te drukken.

Geavanceerde bediening voor de radio

Afstandsbediening

De Radio Data System-informatie weergeven

Tijdens het luisteren naar een FM-zender...

PS De	zendenamen worden getoond. “NO PS” verschijnt indien er geen signal ward ontvangen.
PTY Het	Het type van het ontvangen programme worden getoond. “NO PTY” verschijnt indien er geen signal ward ontvangen.
RT De	door de zender uit gezonden tekstmededelingen worden getoond. “NO RT” verschijnt indien er geen signal ward ontvangen.

Opzoeken van een programma met

PTY-codes

U kunt een bepaald soort programma van de vastgelegde zenders (zie bladzijde 10) opzoeken door de PTY-code te specificeren.

Ontvangst van FM-zenders met

Radio Data System

Met het Radio Data System kunnen FM-zenders samen met de normale programmasignalen extra signalen verzenden.

• Indien afgestemd op een FM-station met Radio Data System.

Met dit systeem kunt u de volgende soorten Radio Data System-signalen ontvangen.

PS (Programma Service)	Toont de algemeen bekende zendernamen.
PTY (Programma Type)	Toont het soort programme dat wordt uit gezonden.
RT (Radio Tekst)	Toont tekstmededelingen die door de zender worden uit gezonden.
Enhanced Other Networks	Levert informatie over de soorten programme's die door Radio Data System-zenders van verschillende netwerken worden uit gezonden.

Opzoeken van een programma met gebruik van de PTY-codes

1. Tijdens het luisteren naar een FM-zender...

2. Kies een PTY-code.

NEWS INFO SPORT EDUCATE DRAMA CULTURE SCIENCE VARIORED POP M ROCK M EASY M LIGHT M CLASSICS OTHER M WEATHER FINANCE CHILDREN SOCIAL RELIGION PHONE IN TRAVEL LEISURE JAZZ COUNTRY NATION M OLDIES FOLK M DOCUMENT terugkaar begin

3. Start het zoeken.

Bijv.: Met "NEWS" gekozen

De receiver zoekt de 30 vastgelegde FM-zenders af, stopt wanneer het gekozen programma wordt gevonden en stemt op die zender af.

• "NOT" en "FOUND" verschijnen afwisselend op het display indien er geen programma wordt gevonden.
• Druk tijdens het zoeken op PTY SEARCH om het zoeken voortijdig te stoppen.

Verder zoeken nadat is gestopt bij een ongewenste zender

Druk nogmaals op PTY SEARCH wanneer de aanduidingen op het display knipperen.

Tijdelijk automatisch overschakelen naar een programma van uw keus

Met de Enhanced Other Networks functie kan het systeem tijdelijk overschakelen naar een vastgelegde FM-zender die een gewenst programma uitzendt (TA, NEWS of INFO).

• Deze functie werkt tijdens het luisteren naar een FM-zender die de vereiste signalen uitzendt.

Kies tijdens het luisteren naar een FM-zender een van de volgende:

Werking van de Enhanced Other Networks functie:

GEVAL 1

Indien een zender niet het door u gekozen programma uitzendt

Het systeem blijft op de huidige zender afgestemd.

Indien een zender een door u gekozen programma start uit te zenden, schakelt het systeem automatisch naar die zender over.

De indicator van de TA/News/Info begint te knipperen.

Na het programma schakelt het systeem terug naar de zender die hiervoor werden ontvangen, maar de functie blijft geactiveerd (de indicator stopt te knipperen en licht continu op).

GEVAL 2

Indien de zender waarop is afgestemd het door u gekozen programma uitzendt

De indicator van de TA/News/Info begint te knipperen.

Na het programma stopt de indicator te knipperen (de functie blijft geactiveerd).

Geavanceerde bediening discs/USB-geheugen/DAP

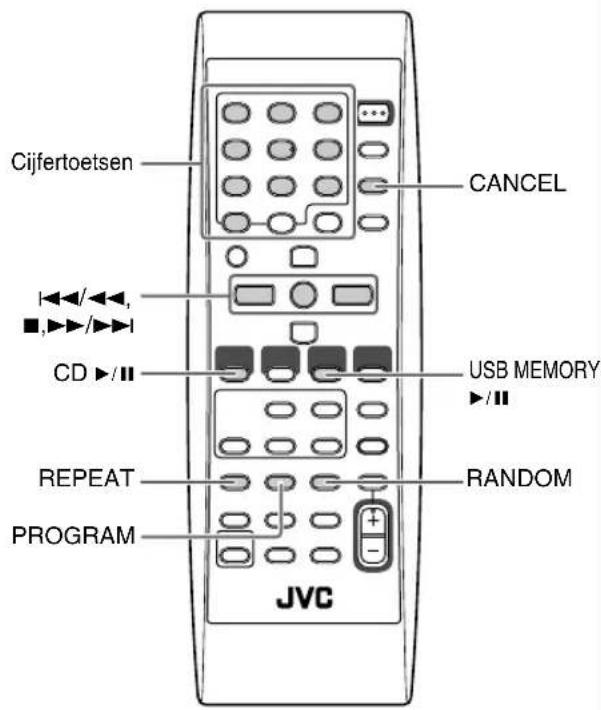

Afstandsbediening

Hoofdtoestel

Programmeren van de weergavevolgorde — Geprogrammeerde weergave

U kunt de volgorde bepalen voor het afspelen van fragmenten (maximaal 32) voordat u de weergave start.

• U kunt geprogrammeerde weergave alleen gebruiken onder MP3 TRACK.
• Druk op REPEAT om alle geprogrammeerde fragmenten te herhalen. 1 Druk op PROGRAM alvorens de weergave te starten.

2 Kies de gewenste fragmenten voor geprogrammeerde weergave.

Fragmentnummer Programmastag

Voorbeelden:

Voor het kiezen van

fragmentnummer 5, drukt u op 5.

Voor het kiezen van

fragmentnummer 15, drukt u op ±0

→1→5.

Voor het kiezen van

fragmentnummer 30, drukt u op ≥0 →3→0.

(Voor MP3-bronnen met 100 of meer fragmenten)

Voor het kiezen van

fragmentnummer 125, drukt u twee keer op ±0 →1→2→5

*Bij maximaal 99 fragmenten, drukt u twee keer op ±0 om terug te gaan naar de instelling voordat u op ±0 drukte.

3 Herhaal stap 2 voor het programmeren van de overige fragmenten. 4 Start de weergave.

of

De door u gekozen fragmenten worden nu in de geprogrammeerde volgorde afgespeeld.

Tijdens geprogrammeerde weergave kunt u geen fragmenten selecteren met de cijfertoetsen.

Controleren van het programma

Terwijl de PRGM indicator op het display wordt getoond en alvorens weergave...

In de geprogrammeerde volgorde.

In de tegengestelde volgorde.

Veranderen van het programma

Terwijl de PRGM indicator op het display wordt getoond en alvorens weergave...

Wissen van de stap: Wissen van het hele programma:

Toevoegen van stappen aan het programma:

Herhaal stap 2 op pagina 19.

Uitschakelen van geprogrammeerde weergave

Terwijl de PRGM indicator op het display wordt getoond...

Geprogrammeerde weergave wordt tevens geannuleerd door een druk op ■.

Tijdens geprogrammeerde weergave (de PRGM indicator wordt op het display getoond) de discladen niet openen. Indien er geen bediening wordt uitgevoerd, wordt geprogrammeerde weergave geannuleerd en kunt u de discladen openen.

Weergave in een willekeurige volgorde — Willekeurige weergave Remote ONLY

U kunt alle fragmenten op de geselecteerde disc, USB-geheugen of DAP in willekeurige volgorde weergeven.

• U herhaalt alle fragmenten (CCALL) door op REPEAT te drukken.

Druk op RANDOM.

De weergave start nu in een willekeurige volgorde.

• Indien de "GROUP" functie voor de MP3-disc is gekozen, zal deze functie worden geannuleerd.

De willekeurige weergave stopt nadat alle fragmenten zijn afgespeeld.

Verspringen van fragment:	Pauzeren: Stoppen:
	CD of USB MEMORY Druk nogmaals omwoord te starten.

• Tijdens willekeurige weergave kunt u geen fragmenten selecteren met de cijfertoetsen.

Uitschakelen van willekeurige weergave

Terwijl de RAND-indicator op het display wordt weergegeven...

Herhaald afspelen—Herhaalde weergave

U kunt de weergave herhalen.

Voor CD/MP3 (TRACK-modus):

Voor MP3 (groepfunctie):

Tijdens geprogrammeerde weergave:

Tijdens willekeurige weergave:

G1	Herhalen van het huidige fragment.
GR G	Herhalen van alle fragmenten van de huidige groep (alleen met “GROUP” als MP3-weergavefunctie gekozen).
GALL	Herhalen van alle fragmenten. (Kan worden geseleerd bij normale en willekeurige weergave)
G	Herhalen van programma.

Vergrendelen van disc—Kinderslot

U kunt de discladen vergrendelen zodat de geplaatste discs niet kunnen worden uitgeworpen. Dit is mogelijk wanneer het systeem in standby is geschakeld.

Terwijl de discladen zich gesloten...

(tegelijkertijd)

Voor het annuleren van de vergrendeling, herhaalt u dezelfde procedure.

"UNLOCKED" verschijnt op het display.

Afstandsbediening

Instellen van de timer

U kunt de dagelijkse timer bijvoorbeeld als wekker met muziek gebruiken.

• U kunt drie instellingen voor de dagelijkse timer vastleggen; u kunt echter slechts een dagelijkse timer tegelijkertijd gebruiken.
• Druk zo vaak als nodig op CLOCK/TIMER om het instellen van de timer te annuleren.
• Druk op CANCEL om tijdens het instellen een fout te corrigeren. U gaat dan naar de voorgaande stap terug.

Werking van de dagelijkse timer

Nadat de dagelijkse timer is ingesteld, lichten de timerindicator en het timernummer (1, 2 of 3) op het display op. De dagelijkse timer wordt iedere dag op dezelfde tijd geactiveerd, totdat u de timer handmatig annuleert of een andere dagelijkse timer is geactiveerd.

Zodra de starttijd wordt bereikt

Het systeem wordt ingeschakeld en er wordt op de gespecificeerde zender afgestemd of de weergave van de gekozen bron start.

• Als u "P---" selecteert, wordt de laatst afgestemde zender geselecteerd.
• Als u "VOL---" selecteert, wordt de laatst opgegeven waarde geselecteerd.
• Tijdens de werking van de dagelijkse timer lichten de timerindicator ( ) en het timernummer (1, 2 of 3) op het display op.
• De timerinstellingen blijven in het geheugen bewaard totdat u deze verandert.
• U kunt de bron veranderen of het volume instellen nadat de weergave door de dagelijkse timer is gestart, zonder dat de dagelijkse timer wordt geannuleerd.

1 Kies de gewenste in te stellen timerfunctie: Dagelijkse timer 1, Dagelijkse timer 2 of Dagelijkse timer 3.

Bijv.: Met de functie Dagelijkse timer 1 gekozen

Wordt vervolgd...

2 Stel de timer naar wens in.

① Stel het uur en daarna de minuten voor de starttijd in.

② Stel de uren en vervolgens de minuten voor de uitschakeltijd op dezelfde manier in. ③ Selecteer de weergavebron: "TUNER FM", "TUNER AM", "CD", "AUX" of "USB".

Voor "TUNER FM" en "TUNER AM":

Kies een voorkeurnummer of "P---" door op PRESET UP of PRESET DOWN te drukken, en druk vervolgens op SET.

④ Stel het volume in.

Als u "VOL---" selecteert, wordt het volume ingesteld op de geluidssterkte voordat het systeem werd uitgeschakeld.

Schakel het systeem uit (standby) indien u de timer heeft ingesteld terwijl het systeem was ingeschakeld.

STANDBY/ON

Uitschakelen van de timer nadat de instelling is gemaakt

De dagelijkse timer wordt iedere dag op dezelfde tijd geactiveerd en u wilt mogelijk op bepaalde dagen de timer niet gebruiken.

1. Kies de te annuleren timer.

2. Schakel de gekozen timer uit.

De nummerindicator van de overeenkomende dagelijkse timer dooft.

Voor het weer activeren van de timer, herhaalt u de stappen hierboven en drukt u in stap 2 op ...

De nummerindicator van de overeenkomende dagelijkse timer licht op.

Extra informatie

Wat meer uitleg over dit systeem

Dagelijkse bediening — Weergave (zie bladzijden 9 t/m 13)

Luisteren naar de radio:

• Door een nieuwe zender onder een reeds bezet voorkeurnummer vast te leggen, worden de hiervoor onder dat nummer vastgelegde zender gewist.
• De vastgelegde voorkeurzenders worden na een stroomuitval gewist wanneer u de stekker uit het stopcontact heeft getrokken of de stroom wordt onderbroken. U moet in dat geval de zenders opnieuw vastleggen.

Een disc/USB-geheugen/DAP afspelen:

• Plaats een 8 cm disc in de binnenste cirkel van de disklade.
• U kunt geen "packet write" discs met dit systeem afspelen. Voor MP3-weergave..
• MP3-discs hebben een langere inleestijd nodig dan normale cd's. (De vereiste tijd is afhankelijk van hoe complex de groepen/bestanden zijn opgenomen.) -Bepaalde MP3-bestanden kunnen niet worden afgespeeld en worden dan overgeslagen. Dit komt door de opnamemethode en bepaalde voorwaarden.
• Gebruik ISO 9660 Level 1 of Level 2 als discformaat indien u een MP3-disc opneemt.
• Dit systeem is geschikt voor weergave van MP3-bestanden met de .mp3 extensiecode (ongeacht hoofdletters/kleine letters). -Bepaalde tekens en symbolen worden niet juist op het display getoond. Er kunnen maximaal 32 tekens (zonder de extensiecode) voor bestanden en 30 tekens voor ID3-tag op het display worden getoond.
• Neem ieder MP3-bestand bij voorkeur met een bemonsteringswaarde van 44,1 kHz en een bitwaarde van 128 kbps op.
• Dit systeem kan in totaal 500 fragmenten en 200 groepen herkennen op MP3-discs en 999 fragmenten en 250 groepen op USB-geheugen. Fragmenten en groepen die het maximale aantal overschrijden, kunnen niet worden herkend.
• De weergavevolgorde van MP3-fragmenten is mogelijk verschillend dan de door u opgenomen volgorde. Mappen die geen MP3-fragmenten bevatten worden genegeerd.

Configuratie van MP3-groepen en fragmenten

Dit systeem speelt MP3-fragmenten als volgt af.

De afspeelvolgorde in de afbeelding is voor MP3-fragmenten op de disc.

MP3-fragmenten op USB-geheugen of DAP kunnen

Quick Portable Link (QP Link)

Zelfs als het stroomsnoer wordt afgesloten of verwijderd, wordt door het systeem onthouden of QP Link is ingeschakeld. - De bron blijft AUX als u de andere apparatuur stopt, zoals een DAP.

Dagelijkse bediening — Instellen van geluid & overige (zie bladzijden 14 t/m 16)

Instellen van het volume:

• Verlaag beslist het volume alvorens een hoofdtelefoon aan te sluiten of op te zetten.

Instellen van het geluid:

• Deze functie heeft tevens effect op het geluid van de hoofdtelefoon.
• SOUND TURBO en AHB PRO kunnen niet tegelijkertijd worden gebruikt.

Instellen van de klok:

• "0:00" knippert op het display totdat u de klok instelt.
• De klok loopt mogelijk 1 of 2 minuten per maand achter of voor. U moet in dat geval de klok gelijkzetten.

Automatisch uitschakelen van de stroom:

• Automatisch standby kan niet met de volgende bedieningen worden geannuleerd.
• Veranderen van de displayhelderheid - Instellen van het volume. - Instellen van het geluid

Geavanceerde bediening voor de radio (zie bladzijden 17 en 18)

Omschrijving van PTY-codes

NEWS: Nieuws

AFFAIRS: Actualiteitenrubrieken over het nieuws of onderwerpen

INFO: Programma's over medische diensten, weerberichten enz.

SPORT: Sportevenementen

SCIENCE: Programma's over wetenschap en technologie

VARIED: Overige programma's, zoals cabaret en ceremonies

POP M: Popmuziek

ROCK M: Rock

EASY M: Algemene muziek, wat doorgaans "easy listening" wordt genoemd

LIGHT M: Lichte muziek

CLASSICS: Klassiek

OTHER M: Overige muziek

WEER: Weerinformatie

FINANCE: Rapportages over commercie, handel, aandelenmarkten enz.

CHILDREN: Amusement voor kinderen

SOCIAL: Programma's over sociale activiteiten

RELIGION: Programma's over alle aspecten van het geloof of van de aard van het bestaan of ethiek

PHONE IN: Programma's waarin mensen via de telefoon of in een publieke vorm hun mening kunnen geven

TRAVEL: Programma's over reizen, rondreizen, en reisideeën en mogelijkheden

LEISURE: Programma's over vrije-tijdsbesteding, zoals tuinieren, koken, vissen enz.

JAZZ: Jazz

COUNTRY: Country

NATION M: Hedendaagse populaire muziek uit andere streken, in de taal van die streek

OLDIES: Klassieke popmuziek

FOLK M: Folk

DOCUMENT: Programma's over feiten, die in een onderzoekende stijl worden gepresenteerd

Geavanceerde bediening discs/USB-geheugen/ DAP (zie bladzijden 19 t/m 21)

Programmeren van de weergavevolgorde—

Geprogrammeerde weergave:

-FULL' verschijnt op het display indien u probeert het 33ste fragment te programmeren. Tijdens het programmeren van stappen...

Uw keuze worden genegeerd indien u probeert een niet op de disc aanwezig nummer te programmeren (wanneer u bijvoorbeeld fragment 14 van een disc met slechts 12 fragmenten kiest).

Gebruik van de timer (zie bladzijden 22 en 23)

• De timer wordt geannuleerd wanneer u de stekker uit het stopcontact trekt of de stroom wordt onderbroken. U moet in dat geval eerst de klok en dan de timer opnieuw instellen.
• De dagelijkse timer wordt geannuleerd indien u de inslaaptimer instelt nadat de weergave door de dagelijkse timer werd gestart.

Overige

De volgende instellingen worden twee of drie keer in het systeem opgeslagen, ook al wordt het stroomsnoer verwijderd. Na enkele keren worden de fabrieksinstellingen hersteld, waardoor u de instellingen opnieuw moet maken.

Vastgelegde zenders, volume, BASS/TREBLE, AHB PRO, SOUND TURBO, AUX LEVEL, QP Link en timer.

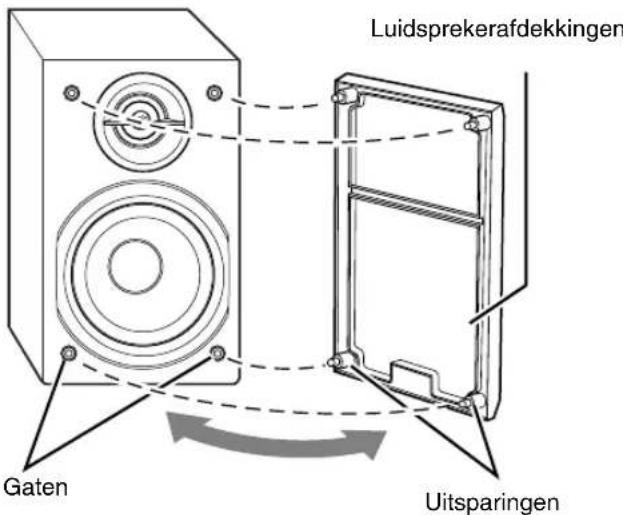

Verwijderen van de luidsprekerafdekkingen

Oplossen van problemen

Controleer de volgende lijst alvorens voor reparatie op te bellen indien u een probleem met uw systeem heeft.

Algemeen:

Instellingen of keuzes worden plotseling geannuleerd voordat u klaar bent.

⇒ Er is een tijdslimiet. Herhaal de procedure.

Bedieningen worden genegeerd.

⇒ De ingebouwde microprocessor functioneert mogelijk onjuist door externe elektrische interferentie. Trek de stekker uit het stopcontact en steek weer in het stopcontact.

Systeem kan niet met de afstandsbediening worden bediend.

⇒ Er is mogelijk een obstakel tussen de afstandsbediening en de afstandsbedieningssensor op het systeem. ⇒ Richt de afstandsbediening op de afstandsbedieningssensor op het voorpaneel. ⇒ Signalen bereiken de afstandsbedieningssensor niet. Houd dichter bij het systeem. ⇒ De batterijen zijn leeg.

Geen geluid van de luidsprekers.

⇒ De luidsprekerverbindingen zijn ontkoppeld of verkeerd gemaakt (zie bladzijde 7). ⇒ De hoofdtelefoon is aangesloten (zie bladzijde 9).

Het systeem schakelt niet uit.

⇒ QP Link is actief (zie bladzijde 13).

Bediening voor de radio:

Uitzendingen zijn door ruis slecht te horen (zie bladzijden 4 t/m 6)

⇒ De antenneverbindingen zijn ontkoppeld of verkeerd gemaakt. ⇒ De AM-ringantenne is te dicht bij het systeem geplaatst. ⇒ De FM-antenne is niet goed uitgestrekt en geplaatst.

Bediening voor disc:

⇒ De disc is verkeerd om geplaatst. Plaats de disc met het label boven.

Geluid van disc worden onderbroken.

⇒ De disc heeft krassen of is vuil.

De disc wordt niet geopend of gesloten.

⇒ De stekker is niet in het stopcontact gestoken. ⇒ Het kinderslot is in gebruik (zie bladzijde 21).

Gebruik van de timer:

De dagelijkse timer werkt niet.

⇒ Het systeem was ingeschakeld terwijl de starttijd werd bereikt. De timer start uitsluitend indien het systeem is uitgeschakeld.

Onderhoud

Voor een optimale werking van het systeem moet u uw discs en het mechanisme schoon houden.

Omgaan met discs

• Druk licht op de middenspil en houd de disc aan de randen vast om de disc uit het doosje te halen.
• Raak het spiegelachtige oppervlak van de disc niet aan en buig een disc niet.
• Voorkom dat een disc kromtrekt en plaats derhalve na gebruik terug in het doosje.
• Wees voorzichtig zodat er geen krassen op de disc komen.
• Stel discs niet aan direct zonlicht, extreme temperaturen en vocht onderhevig.

Reinigen van een disc:

Veeg een disc met een zachte doek, vanaf het midden naar de rand in een rechte lijn schoon.

Reinigen van het systeem

• Verwijder vlekken met een zachte doek. Bevochtig een doekje met in water opgelost neutraal schoonmaakmiddel, wring goed uit en reinig het systeem indien het zeer vuil is.
• Voorkom dat de kwaliteit van het systeem slechter wordt, het systeem beschadigd wordt of de verf gaat bladderen en let derhalve op het volgende:
• Veeg NIET met een harde, schurende doek af.
• Veeg NIET te hard.
• Veeg NIET met thinner of benzine schoon.
• Gebruik GEEN vluchtige middelen, bijvoorbeeld insectenspray, op het systeem.
• Zorg dat rubber of plastic NIET te lang contact met het systeem maakt.

Technische gegevens

Versterkergedeelte

Uitgangsvermogen: 80 W per kanaal, min. RMS, omgezet in 6Ω bij 1kHz met niet meer dan 10% totale harmonische vervorming. (IEC268-3)

Luidsprekers/Impedantie: 6Ω -16Ω

Audio-ingang AUX

Invoergevoeligheid/impedantie:

LEVEL1: 150 mV / 47 kΩ

LEVEL2: 500 mV / 47 kΩ

USB: Ver. 1.1

Tunergedeelte

Signaal-tot-ruisverhouding: 85 dB

Wow en flutter: Onmeetbaar

Algemeen

Stroomverbruik: 145 W (tijdens gebruik)

20 W (tijdens standby)

0,9 W (standby en met

uitgeschakelde display)

Afmetingen (bij benadering): 175 mm × 246 mm × 415 mm

(B/H/D)

Gewicht (bij benadering): 6,2 kg

Luidsprekers

Type: 2-weg

Luidsprekersystemen: Woofer: 12 cm hoornvormig × 1

Tweeter: 4 cm hoornvormig × 1

Impedantie: 6 Ω

Afmetingen (bij benadering): 145 mm × 246 mm × 212 mm

(B/H/D)

Gewicht (bij benadering): 2,2 kg per stuk

Bijgeleverde accessoires

Zie bladzijde 4.

Ontwerp en specificaties kunnen zonder voorafgaande aankondiging worden gewijzigd.

Toetsen en regelaars

Zie de aangegeven bladzijden voor het gebruik van de toetsen en regelaars.

Afstandsbediening

Hoofdtoestel

#

Inleiding 2

Voorzorgsmaatregelen 2
