MANUALE UTENTE WS 5140 MIELE

Pagina Indicazioni per la sicurezza ed avvertenze 94

Il Vostro contributo alla tutela dell'ambiente 98

Descrizione macchina 99

- Spiegazione degli elementi di comando 100

- Segnalazione guasti 101

Uso 103

- Capacità di carico 103

- Scelta programma e temperatura 103

- Aggiunta del detersivo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103

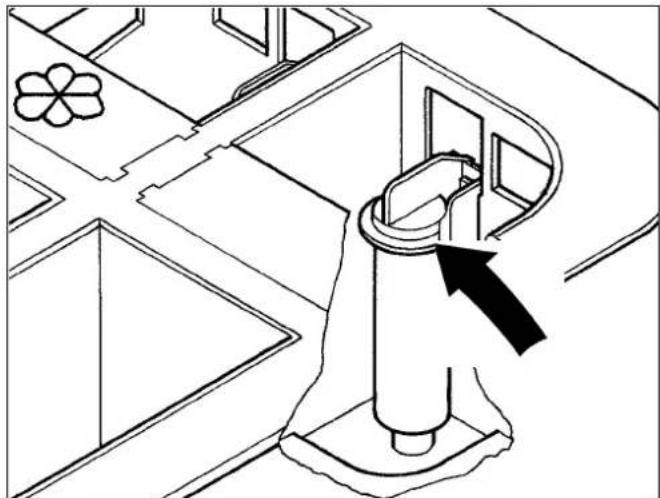

- Dosaggio del detersivo 104

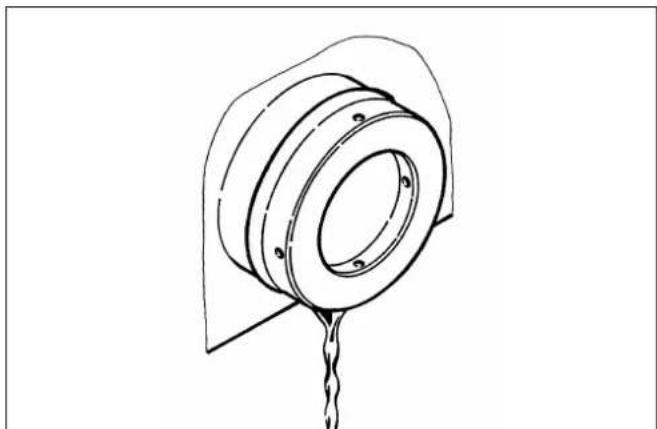

- Segnalazione "Guasto d'accensione" e "Pulire il filtro" 104

- Aprire lo sportello e scaricare la biancheria 104

Indicazioni 105

- Con prelavaggio 105

- Senza centrifugazione ..... 105

-Tempi di centrifugazione 106

-Programma Mini 106

-Inamidare 106

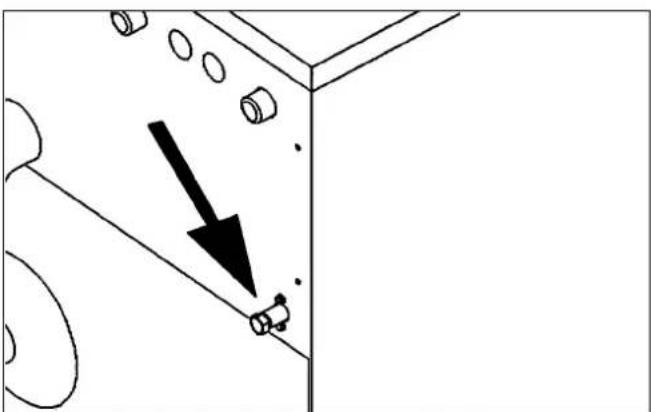

- Interruzione programma in caso di disinserzione carico massimo di punta attiva . . . . 106

- Interruzione di corrente durante il programma di lavaggio / Svuotamento manuale della vasca e sbloccaggio dello sportello di carico 107

- Interruzione del programma 107

- Preselezione dell'avvio 108

- Modifica di programmazione per programma di lavaggio 109

- Programmi supplementari 108

- Formazione eccessiva di schiuma. Possibili cause 113

Cura e pulizia 114

Significato dei simboli sulla targhetta dati ..... 116

Indicazioni per il tecnico

Sicurezza trasporto 117

Piedini macchina regolabili 117

Allacciamenti idrici 117

Afflusso/scarico acqua 118

Allacciamento elettrico 118

Riscaldamento elettrico 118

Allacciamento gas 119

Allacciamento vapore 119

Garanzia 121

La lavacentrifuga può essere installata solo dal servizio di assistenza Miele oppure da un rivenditore autorizzato.

Spiegazione dei simboli di sicurezza/avvertenza presenti sulla macchina

Leggere le istruzioni d'uso.

Leggere le istruzioni d'uso e di installazione.

Attenzione! Superfici molto calde.

Attenzione! Tensione fino a 1000 Volt.

Messa a terra

Leggere le istruzioni d'uso prima di mettere in funzione la lavacentrifuga. In questo modo ci si protegge e si evitano danni alla macchina.

Corretto impiego della macchina

La macchina è predisposta solo per il lavaggio di capi che non siano impregnati di sostanze pericolose o infiammabili.
E' adatta esclusivamente al lavaggio di tessuti, dichiarati idonei al trattamento in macchina dalla casa produttrice nelle etichette trattamento tessuti.
L'utente deve garantire lo standard di disinfezione dei procedimenti termici e termochimici (dall'elenco, secondo § 18 IFSG) mediante relativi controlli di routine. I procedimenti devono essere testati periodicamente, in ambito termoelettrico mediante logger oppure in ambito batteriologico mediante bioindicatori. L'utente deve prestare particolare attenzione al rispetto dei parametri procedurali, alla temperatura e, nei programmi termochimici, anche alla concentrazione. I programmi di disinfezione non possono essere interrotti al-

trimenti viene pregiudicato l'esito della disinfezione stessa.

Non lavare in nessun caso con sostanze chimiche! Con la maggior parte di detergenti, p. es. benzina, sussiste pericolo di incendio ed esplosione!
Non conservare o utilizzare benzina, petrolio o altre sostanze facilmente infiammabili vicino alla lavacentrifuga. Non utilizzare il coperchio macchina quale superficie d'appoggio.

Pericolo d'incendio ed esplosione!

Se la macchina viene utilizzata in un ambiente di lavoro, assicurarsi che a metterla in funzione sia solo personale specializzato o persone che sono state appositamente istruite e formate. Se la macchina viene utilizzata in un luogo aperto al pubblico, il gestore dell'impianto deve garantire che possa essere usata senza rischi.

Sicurezza elettrica

La sicurezza elettrica della macchina è garantita solo se questa viene allacciata ad un regolamentare conduttore a terra. E' molto importante verificare questa premessa basilare di sicurezza e, in caso di dubbio, è opportuno far controllare l'impianto elettrico da un elettricista qualificato. La casa produttrice non può essere ritenuta responsabile di danni, causati dalla mancanza o dall'interruzione della conduttura di messa a terra.
Non danneggiare, togliere o ignorare i dispositivi di sicurezza e gli elementi di comando della lavacentrifuga.
Non avviare la macchina se gli elementi di comando o l'isolamento delle condutture sono danneggiati. E' necessario eseguire prima le relative riparazioni.
Utilizzare la macchina solo quando tutte le parti di rivestimento esterno asportabili sono montate e non è possibile alcun accesso a parti della macchina in movimento o conduttrici di tensione.
La macchina è staccata dalla rete elettrica solo se l'interruttore generale dell'impianto elettrico o il fusibile sono disinseriti.

Riparazioni a macchine con riscaldamento elettrico, a gas o vapore possono essere eseguite solo da personale qualificato.
Eventuali riparazioni, non correttamente eseguite, possono causare pericoli per l'utente.
Non cercare di aprire lo sportello di carico con forza. Per garantire il sicuro funzionamento della chiusura sportello, la maniglia è dotata di una sicurezza antirottura.
Eventuali pezzi difettosi possono essere sostituiti solo con pezzi di ricambio originali Miele. Solo in questo modo si adempie pienamente alle richieste di sicurezza da noi poste per le nostre macchine.
L'impiego dei migliori materiali e l'accurata lavorazione degli stessi non protegono i tubi d'afflusso da eventuali danni causati da usura.
Possono apparire piccoli tagli, piegature o simili, che provocano perdite d'acqua.
Controllare quindi a regolari intervalli i tubi, onde poterli tempestivamente sostituire ed evitare così danni, causati da fuoriuscita d'acqua.
Misure cautelative in caso di perdita di gas -Valide solo per lavacentrifughe con riscaldamento a gas.-
■ Spegnere immediatamente eventuali fiamme!
■ Aprire porte e finestre!
■ Bloccare immediatamente i dispositivi di chiusura del contatore gas o il dispositivo di chiusura principale!
■ Non entrare con fiamme vive negli ambienti in cui si sono riscontrate perdite di gas!
■ Non accendere fiammiferi o accendini!
■ Non fumare!
■ Non produrre scintille elettriche: p. es. estraendo prese elettriche o premendo interruttori o campanelli elettrici.

■ Chiudere il rubinetto del gas, installato da parte del committente per la lavacentrifuga.
Se non si dovesse scoprire la causa della perdita di gas, nonostante tutti i rubinetti del gas siano chiusi, è necessario richiedere l'intervento dell'azienda del gas.

Attenzione! Prima di terminare i lavori di messa in funzione, manutenzione, modifica e riparazioni, controllare la tenuta ermetica delle parti conduttrici di gas, dal rubinetto di chiusura manuale fino all'ugello del bruciatore.

Fare particolare attenzione al bocchettone di misurazione al rubinetto del gas, del presso-stato di allacciamento e del bruciatore.

Eseguire i controlli a bruciatore inserito ovvero disinserito.

Impiego della macchina

Coloro, che per incapacità fisica, sensoriale o psichica, per inesperienza, nonché non conoscenza non siano in grado di utilizzare autonomamente con sicurezza questa lava-trice, possono metterla in funzione solo se sorvegliati e istruiti da persone competenti, che se ne assumono la responsabilità.
Non permettere ai bambini di giocare all'interno, sopra o nelle vicinanze della macchina o addirittura di metterla in funzione.
Se il lavaggio viene effettuato a temperature elevate, l'oblò diventa caldo. Impedire dunque ai bambini di toccarlo durante il funzionamento della macchina.
Chiudere lo sportello al termine di ogni ciclo di lavaggio. per evitare che:

- i bambini tentino di infilarsi nella macchina o di nascondervi degli oggetti.

- vi si possano infilare degli animali.

Prima di estrarre la biancheria, accertarsi sempre che il tamburo si sia fermato. Non infilare mai le mani nel tamburo ancora rotante. Pericolo di ferimenti!
L'acqua impiegata nel lavaggio è lisciva, non acqua potabile!

Scaricare la lisciva in un apposito sistema di scarico.

La lavacentrifuga può essere messa in funzione solo se nelle immediate vicinanze dell'apparecchio vi è uno scarico a pavimento (pozzetto).

Detersivi e disinfettanti contengono spesso composti al cloro. Se questi si essiccano su superfici in acciaio inossidabile, i cloruri generatisi possono intaccare l'acciaio e produrre ruggine.

Usando prodotti senza cloro per il lavaggio/la disinfezione nonché per la pulizia delle superfici in acciaio inossidabile, consente di proteggere la macchina da danni causati da ruggine.

In caso di dubbio, farsi confermare l'idoneità del prodotto dalla casa produttrice. Eliminare con acqua i prodotti contenenti cloro, giunti inavvertitamente sulla superficie in acciaio inossidabile, e asciugare poi accuratamente la superficie stessa.

Prodotti coloranti, decoloranti e decalcificanti devono essere idonei all'impiego in lavacentrifughe. Attenersi assolutamente alle indicazioni delle case produttrici.

Nell'impiego e nella combinazione di additivi e prodotti speciali per il lavaggio rispettare scrupolosamente le indicazioni d'uso riportate sulla confezione.

Utilizzare ogni prodotto solamente per gli scopi previsti e indicati dal produttore, in modo da evitare danni ai materiali e violente reazioni chimiche.

In caso di dubbi rivolgersi alle case produttrici e verificare se il prodotto è adatto all'impiego in lavacentrifuga.

La raccomandazione di un determinato additivo chimico non implica che il produttore della macchina sia responsabile per gli effetti del prodotto sui capi e sull'apparecchio stesso.

Si tenga presente che cambiamenti nel prodotto non resi noti dal produttore possono interferire nella qualità del risultato di lavaggio.

Verificare il risultato di lavaggio su biancheria precedentemente sporca di oli o grassi naturali. Risultati di lavaggio non soddisfacenti potrebbero essere causa di incendio durante l'asciugatura della biancheria in essiccatoio.

Non impiegare apparecchi a vapore o getti d'acqua per la pulizia della lavacentrifuga.

Impiego degli accessori

Il montaggio o l'incasso di accessori è soggetto ad espressa autorizzazione della Miele. Per gli accessori non autorizzati è escluso il diritto alla garanzia ed a prestazioni in garanzia e/o per vizi e difetti del prodotto.

Cloro e possibili danni ai componenti

Indicazioni sull'uso di sbiancanti al cloro e percloroetilene

L'uso del cloro (candeggina) aumenta la probabilità di danneggiare alcuni componenti della macchina.

L'uso di prodotti contenenti cloro (ad es. l'ipoclorito di sodio o le candeggine in polvere), a seconda della concentrazione, del tempo di azione e della temperatura può distruggere lo strato protettivo dell'acciaio e corrodere i componenti della macchina. Questo tipo di prodotti non dovrebbero quindi essere utilizzati; in alternativa si possono utilizzare sbiancanti a base di ossigeno.

Se tuttavia fosse necessario, in presenza di particolari tipi di sporco, utilizzare candeggine al cloro, effettuare sempre e assolutamente una fase di trattamento anticloro. Altrimenti sia la macchina, sia la biancheria possono subire danni permanenti e irreparabili.

Trattamento anticloro

Il trattamento anticloro deve avvenire subito dopo la fase di candeggio. Possibilmente utilizzando perossido di idrogeno oppure un detersivo o un candeggiante a base di ossigeno, senza far scaricare il liquido di ammollo.

Il tiosolfato, soprattutto se l'acqua è dura, può formare delle incrostazioni gessose sulla biancheria o causare depositi nella lavatrice. Poiché il trattamento con il perossido di idrogeno favorisce il processo di neutralizzazione del cloro, preferire questa applicazione.

La quantità precisa di prodotto e le temperature devono essere valutate e verificate in loco a seconda delle indicazioni di dosaggio fornite dal produttore del detersivo e dell'additivo. Inoltre deve essere verificato che non rimangano residui di cloro attivo nella biancheria.

Smaltimento di vecchie apparecchiature

In caso di eliminazione di una vecchia lavacentrifuga, rendere inservibile la chiusura dello sportello. Si impedisce così che i bambini, giocando si chiudano all'interno. Pericolo di ferimenti!

Qualora la macchina venisse utilizzata anche da altre persone, è necessario sottoporre alla loro attenzione queste importanti indicazioni di sicurezza.

Conservare l'istruzione d'uso!

Smaltimento rifiuti apparecchiature elettriche ed elettroniche (RAEE)

ai sensi del Decr. Legisl. 25 luglio 2005, n. 151 in attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE sullo smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche.

Il simbolo del cassonetto barrato indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

La raccolta differenziata della presente apparecchiatura giunta a fine vita è organizzata e gestita dal produttore dell'eventuale nuova apparecchiatura acquistata in sostituzione della presente, in tutti gli altri casi è a carico del detentore. L'utente che vorrà disfarsi della presente apparecchiatura e che ha disposto di acquistarne una nuova equivalente in sostituzione della medesima, quindi, dovrà contattare il produttore della nuova apparecchiatura e seguire il sistema che questo ha adottato per consentire la raccolta separata dell'apparecchiatura giunta a fine vita.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce a evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura.

Lo smaltimento abusivo del prodotto da parte del detentore comporta l'applicazione di sanzioni amministrative previste dalla normativa vigente.

Smaltimento dell'imballaggio

L'imballaggio ha lo scopo di proteggere la merce da eventuali danni che potrebbero verificarsi durante le operazioni di trasporto.

I materiali utilizzati per l'imballaggio sono riciclabili, per cui selezionati secondo criteri di rispetto dell'ambiente e di facilità di smaltimento finalizzata alla reintegrazione dei materiali nei cicli produttivi.

Restituire gli imballaggi al circuito di raccolta dei materiali consente da una parte di risparmiare materie prime e dall'altra di ridurre il volume degli scarti. Tale meccanismo permette da un lato di ridurre il volume degli scarti mentre dall'altro rende possibile un utilizzo più razionale delle risorse non rinnovabili.

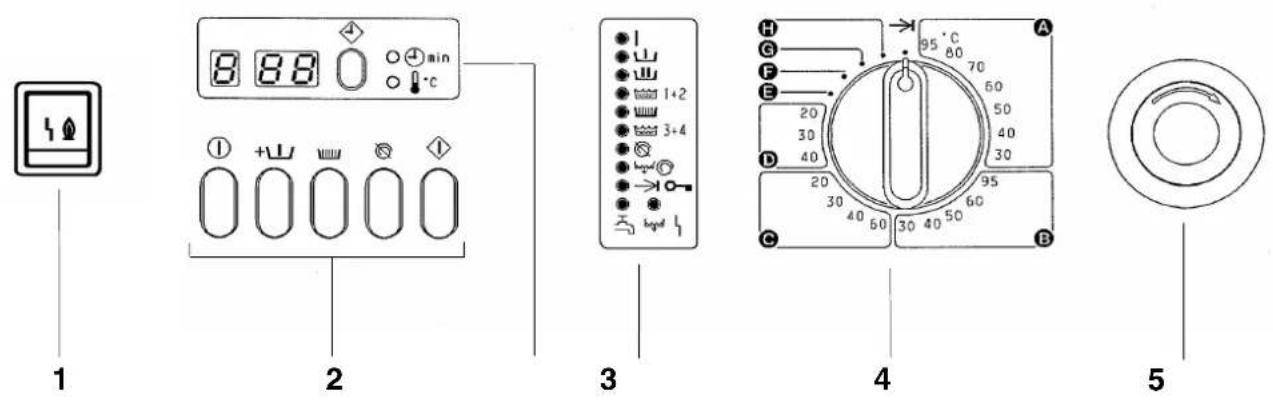

Pannello comandi

1 Tasto "Guasti" (solo per lavacentrifughe con riscaldamento a gas)
2 Interruttore a tasti
3 Indicatore temperatura e tempo residuo

4 Spie svolgimento programma
5 Selettore programma e temperatura
6 Interruttore d'emergenza avvio-arresto

La costruzione della macchina rispetta la norma IEC 60204-1:2005.

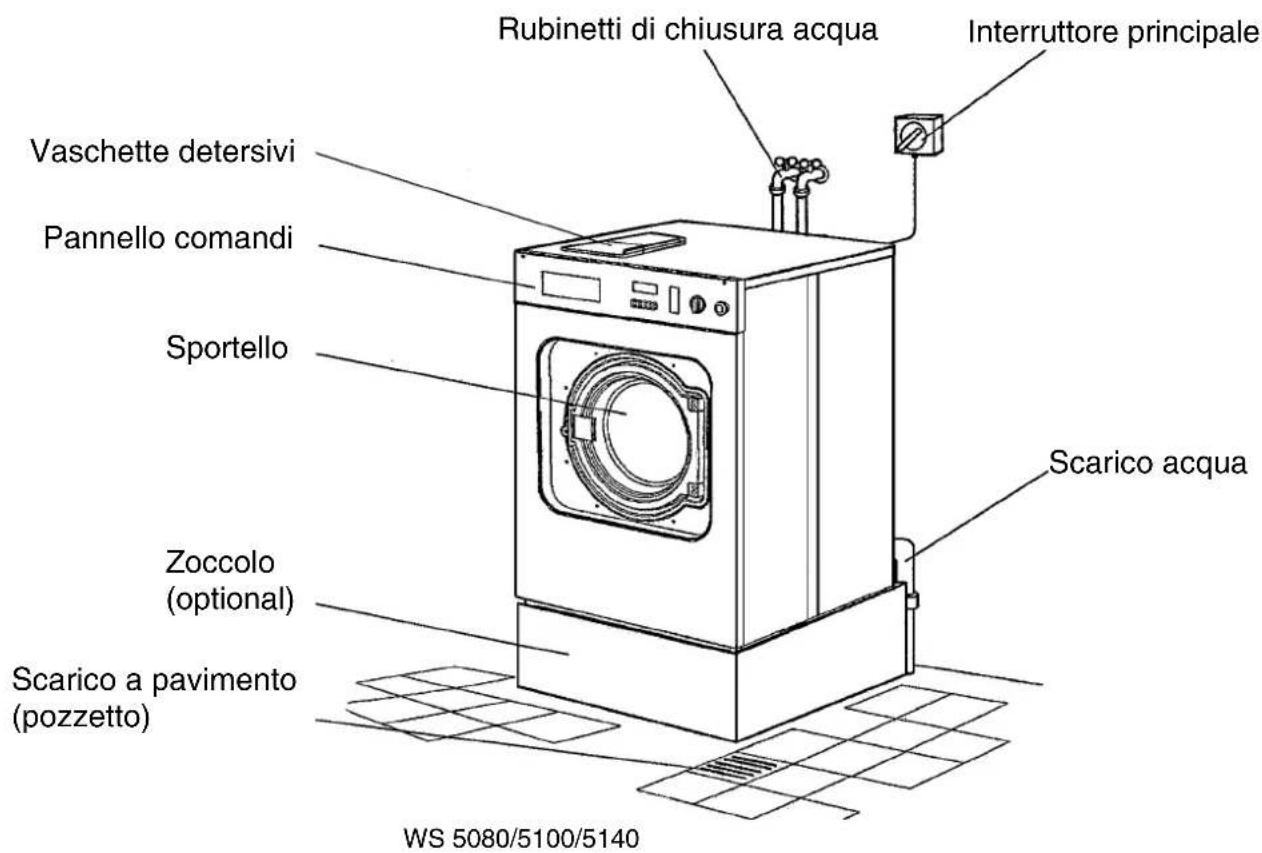

Rubinetti di chiusura acqua Interruttore principale Vaschette detersivi Pannello comandi Sportello Scarico acqua Zoccolo (optional) Scarico a pavimento (pozzetto) WS 5080/5100/5140

① +⊥ 1 2 3 4 5

8 8 8 6 7 8 min 9 °C 10

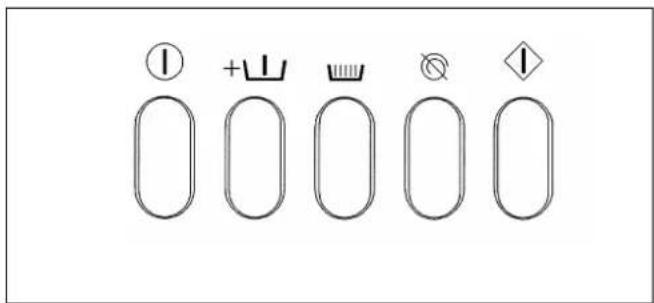

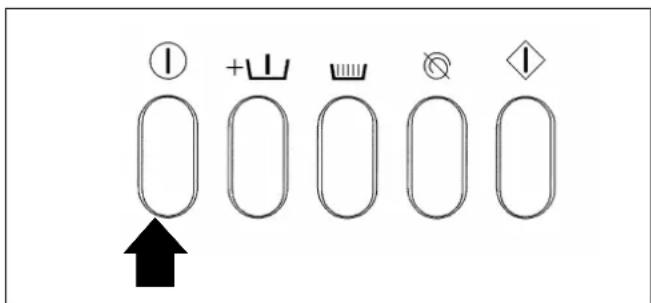

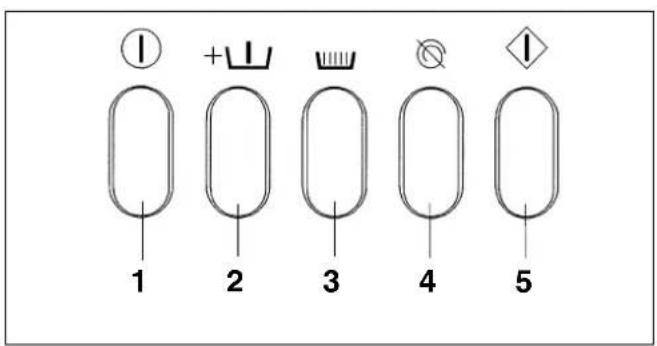

1 = Interruttore "Avvio-Arresto"

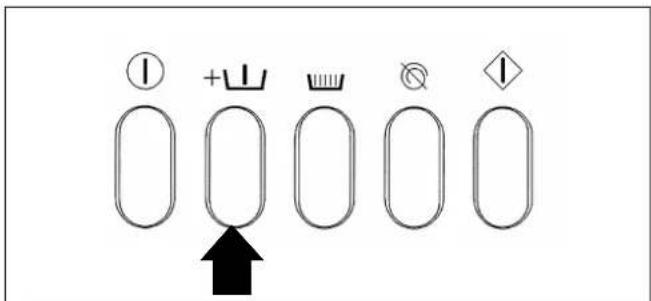

2 = Interruttore "con prelavaggio"

Per biancheria molto sporca.

-Selezione solo per i programmi A, B e

© se desiderato.-

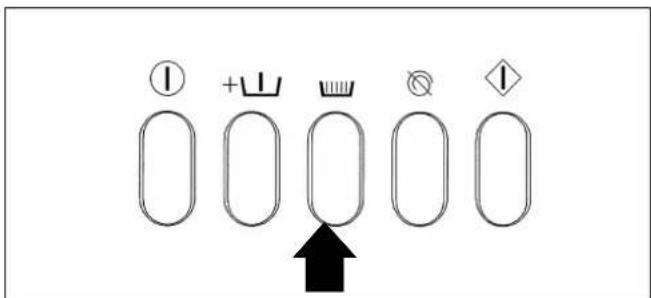

3 = Interruttore "Inamidare"

Premere l'interruttore se la biancheria deve essere inamidata. L'interruttore fun-

ziona solo per i programmi A e E.

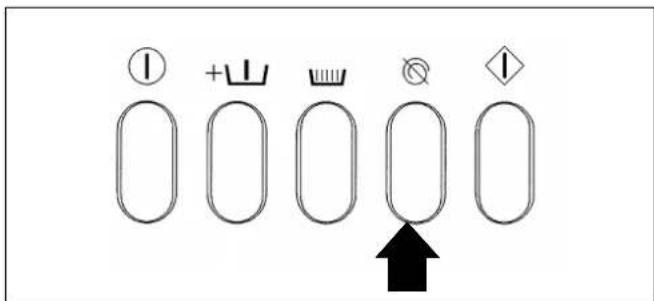

4 = Interruttore "Senza centrifugazione"

Premere l'interruttore se non si desidera centrifugare la biancheria al termine del risciacquo.

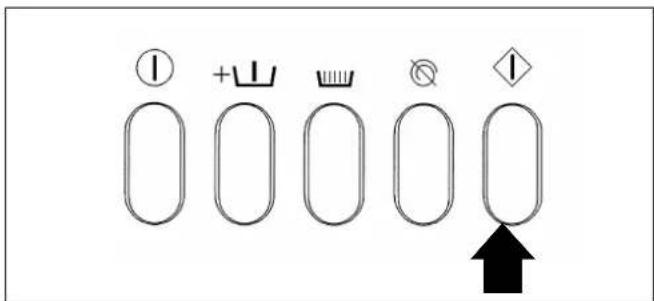

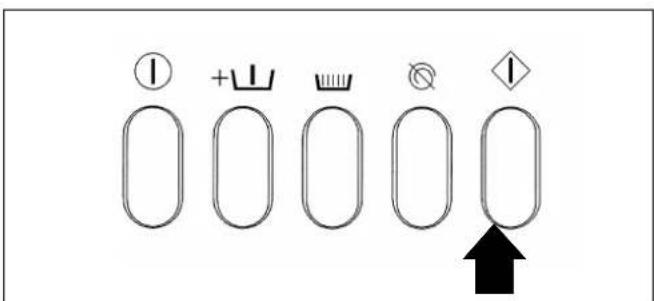

5 = Tasto "Avvio"

Premere il tasto per avviare il programma.

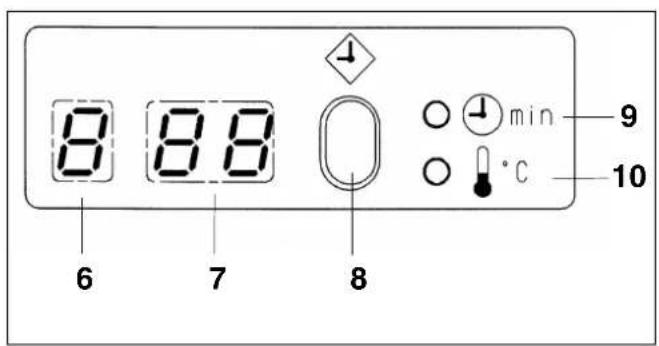

6 = Indicazione "Tempo h"

7 = Indicazione "Tempo min"

Viene indicato quanto dura ancora il programma di lavaggio ovvero, in caso di preselezione dell'avvio, dopo quanto tempo il programma verrà avviato,

oppure "Temperatura °C"

La temperatura viene indicata in aumento, a livelli di 5°C, a partire da 20°C.

8 = Tasto "Preselezione avvio"

Consente di preselezionare con max. 9 ore e 30 minuti l'avvio di un programma.

- Descrizione dettagliata ved. pagina 108.

9 = Spia d'indicazione "Tempo"

Segnala il tempo nell'indicazione 6 e 7.

10 = Spia d'indicazione "Temperatura °C" Segnala la temperatura nell'indicazione 7.

11 1+2 3+4

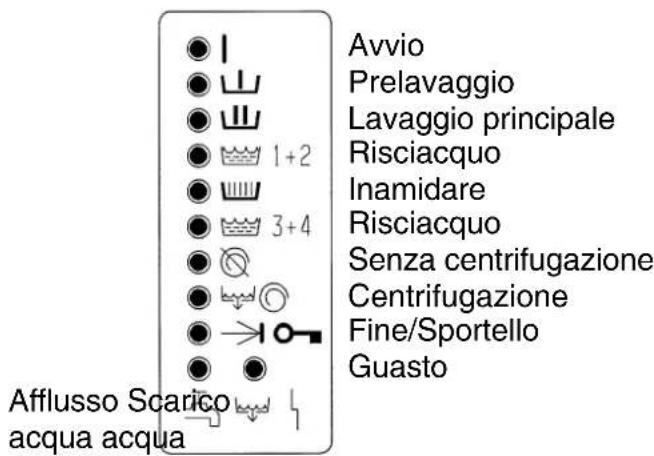

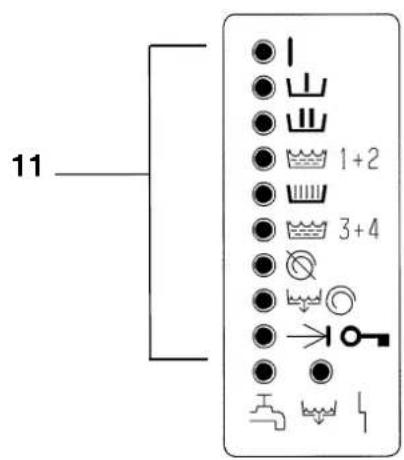

11= Spie d'indicazione svolgimento programma

Avvio Prelavaggio Lavaggio principale Risciacquo Inamidare Risciacquo Senza centrifugazione Centrifugazione Fine/Sportello Guasto Afflusso Scarico acqua acqua

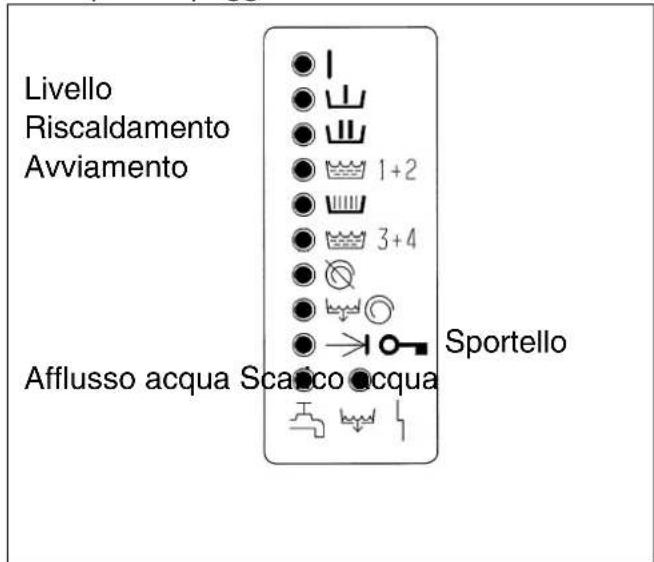

Segnalazione guasti

Disturbi ovvero guasti vengono segnalati tramite spie lampeggianti.

Livello Riscaldamento Avviamento Afflusso acqua Scantico Acqua Sportello

Queste significano:

"Livello"

Guasto nel sistema livello d'acqua.

"Riscaldamento"

Guasto nel sistema riscaldante.

"Avviamento"

Guasto nel sistema d'avviamento.

"Sportello"

Guasto nel sistema di chiusura.

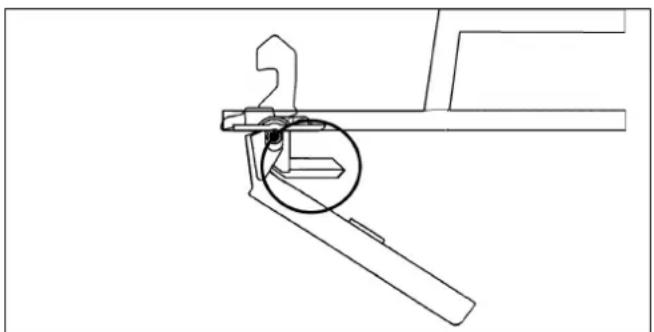

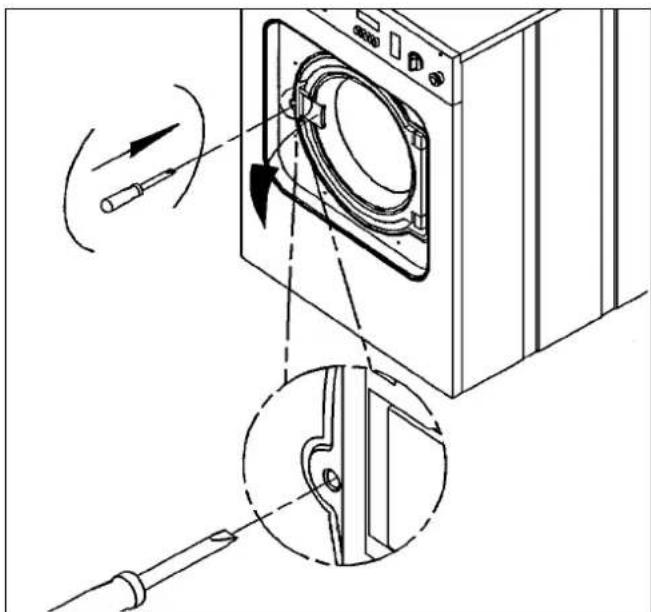

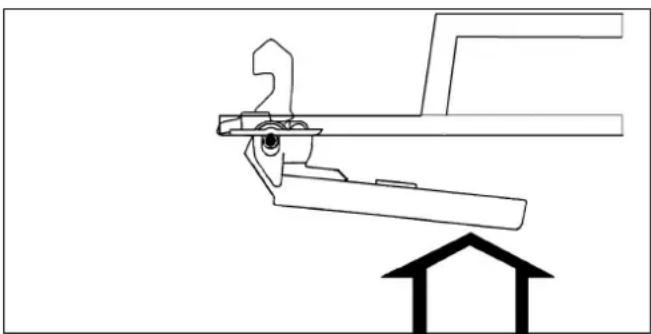

Procedere allo sbloccaggio manuale, descritto al capoverso “Interruzione di corrente durante il programma di lavaggio”).

I guasti finora descritti possono essere eliminati solo dal servizio di assistenza tecnica.

"Afflusso acqua"

I rubinetti dell'acqua (predisposti dal committente) non sono stati aperti oppure i filtri nei tubi d'afflusso in pressione o nelle valvole d'afflusso sono sporchi.

"Scarico acqua"

Lo scarico della lavacentrifuga è intasato oppure è difettosa la valvola di scarico*.

Una volta eliminato il disturbo ovvero il guasto, il programma di lavaggio deve essere nuovamente avviato.

*) Una valvola di scarico difettosa può essere riparata solo dal servizio di assistenza tecnica.

Vale solo per WS 5100/WS 5140 con riscaldamento a gas

Segnalazione guasto "Riscaldamento"

La spia "Riscaldamento" lampeggia, p. es. se è interrotta l'alimentazione di gas alla lavacentrifuga, magari a causa della mancata apertura del rubinetto del gas.

Se dovessero lampeggiare altre spie, si tratta di una conseguenza, alla quale non va attribuita alcuna importanza.

Aprire il rubinetto del gas e avviare nuovamente la macchina, facendo fuoriuscire e premendo l'interruttore "Avvio-Arresto" e premendo il tasto "Avvio".

Se la spia "Riscaldamento" dovesse lampeggiare ancora dopo questa procedura, richiedere l'intervento del servizio di assistenza tecnica per eliminare il guasto.

H G F E 20 30 40 D C 95 °C 80 70 60 50 40 30 20 30 40 60 30 40 50 95 60 12 A B

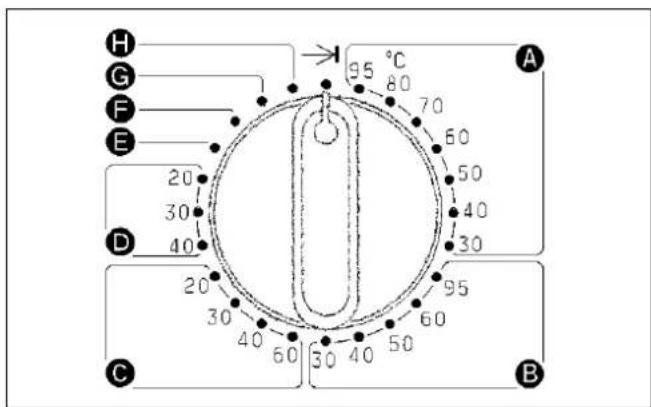

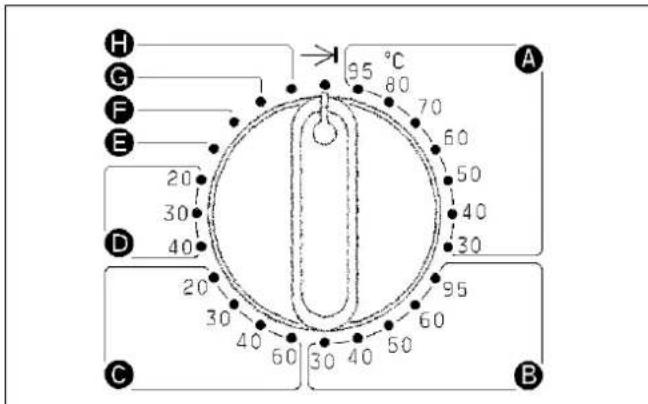

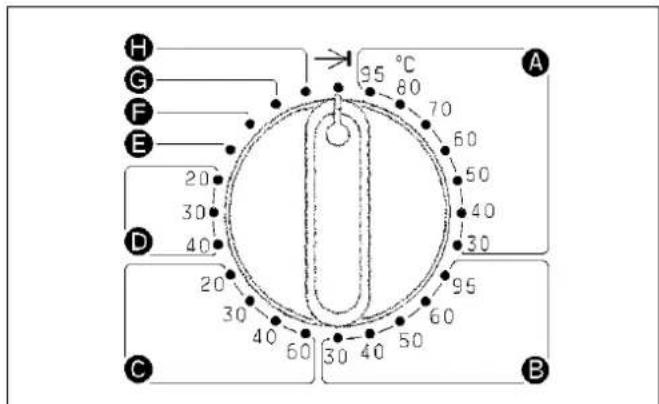

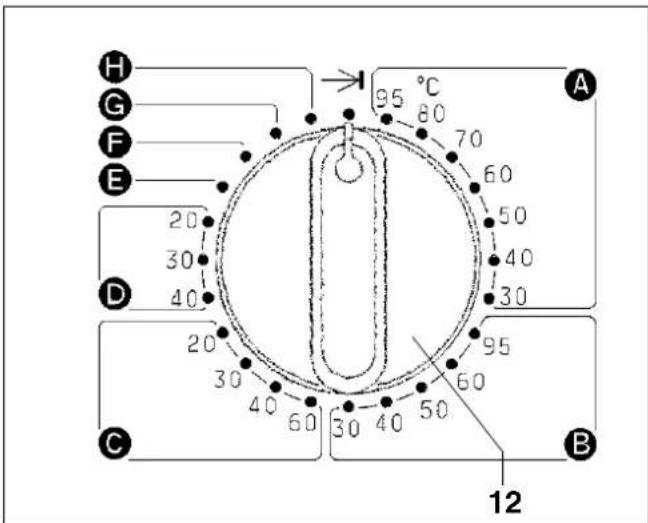

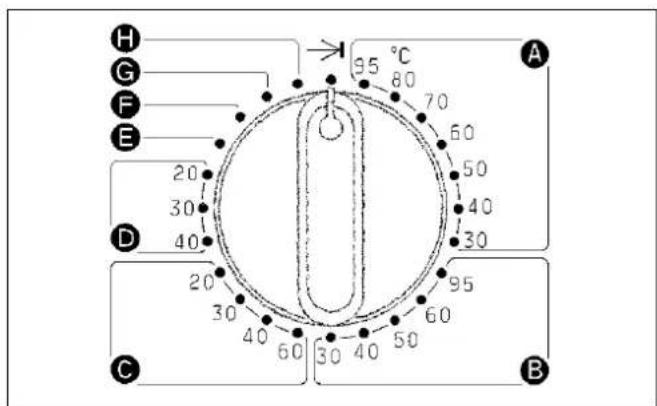

12 = Selettore programma e temperatura Con il selettore programma viene selezionato il programma di lavaggio.

A Bollitura/Colorata

B Lava/Indossa

Delicata/sintetica

D Lana

E Programma Mini

F Risciacquo e centrifugazione extra

G Centrifugazione extra

H Scarico extra

→ Fine

13

13 = Tasto "Guasti" (solo per WS5100/WS5140 con riscaldamento a gas) In caso di guasto d'accensione, il tasto deve essere azionato dopo minimo 1 minuto.

14

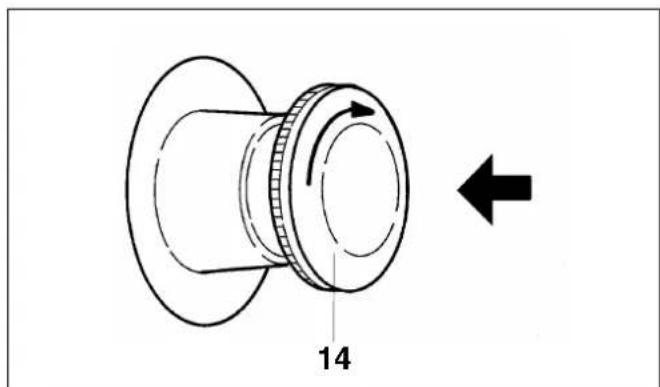

14 = Interruttore arresto d'emergenza

Da azionare solo in caso di pericolo.

Eliminato il pericolo, l'interruttore viene sbloccato mediante rotazione destrorsa del disco zigrinato.

Dopo lo sbloccaggio lampeggia l'indicazione "Tempo" oppure "Temperatura".

Premere nuovamente il tasto "Avvio" per proseguire il programma interrotto.

MESSA IN FUNZIONE

La lavacentrifuga può essere messa in funzione solo dal servizio di assistenza tecnica oppure da un rivenditore autorizzato.

■ Aprire i rubinetti di chiusura acqua (predisposti dal committente).
■ Inserire l'interruttore principale (predisposto dal committente).
■ Svuotare le tasche

Corpi estranei (p.es. chiodi, monete, graffette, ecc.) possono danneggiare biancheria e macchina.

■ Caricare la biancheria.

Capacità di carico (biancheria asciutta)

WS 5080 WS 5100 WS 5140

Programma A, E, F, Gmax. 8 kg max. 10 kg max. 14 kg

Programma Bmax. 2,5 kg max. 3,5 kg max. 5 kg

Programma C, Dmax. 1,5 kg max. 2 kg max. 3 kg

■ Chiudere lo sportello.

① +山 ↓

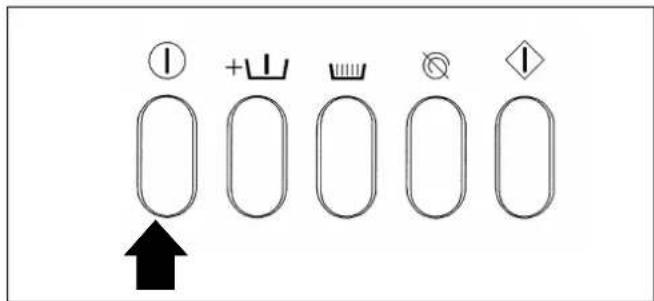

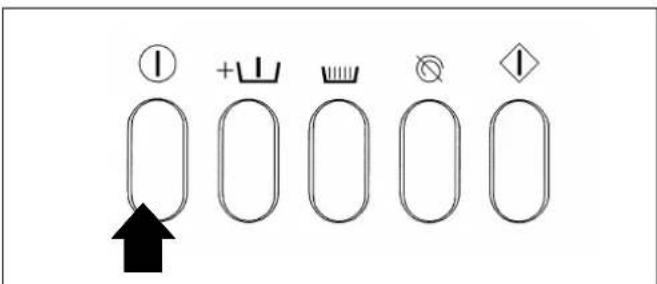

■ Premere l'interruttore "Avvio-Arresto". - Si accende la spia "Avvio" e lampeggia la spia "Tempo". -

H G F E 20 30 40 D 20 30 40 60 30 40 50 60 95 °C 80 70 60 50 40 30 95 60 50 40 30 B

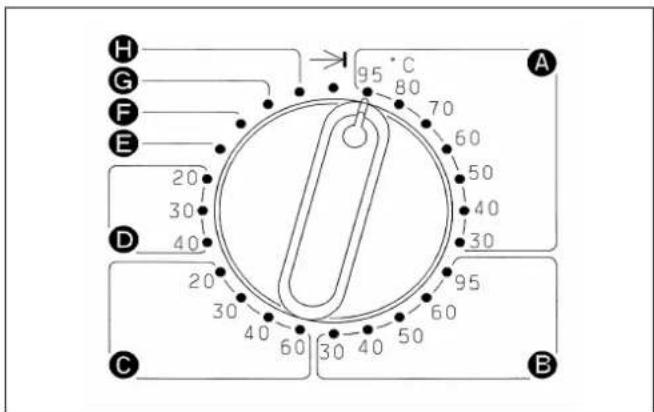

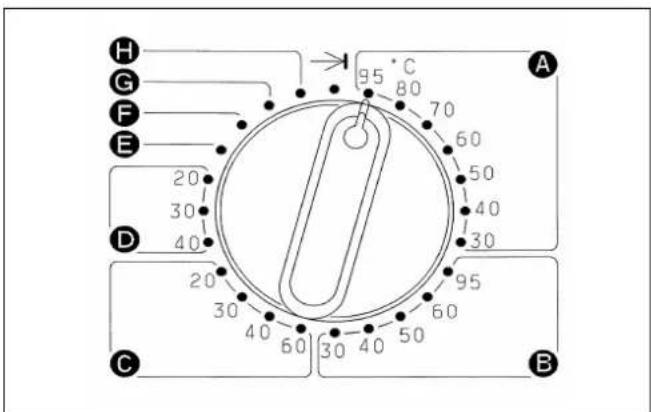

■ Selezionare programma e temperatura (p.es. programma A Bollitura/Colorata 95 °C).

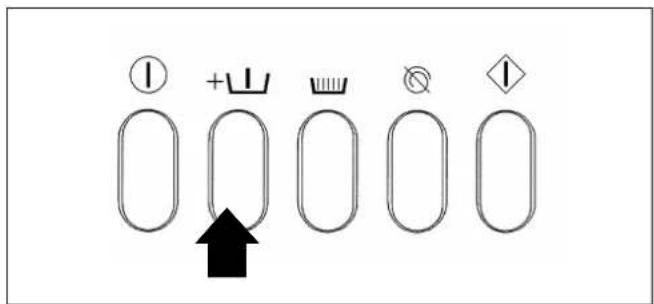

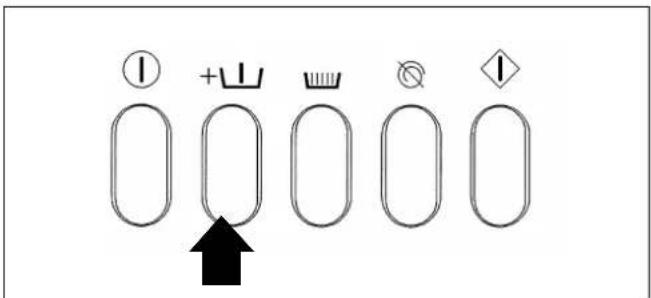

■ Selezionare il prelavaggio, se desiderato, solo per i programmi A, B, C premendo l'interruttore "con prelavaggio".

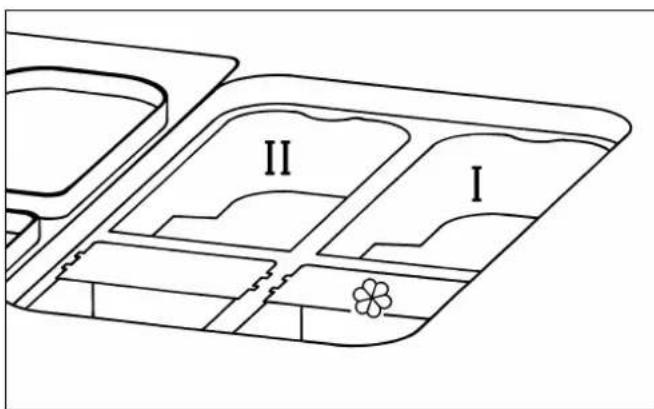

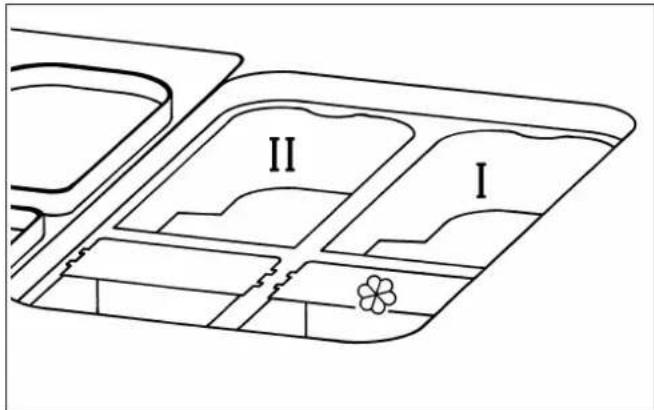

II I

■ Versare il detersivo per il lavaggio principale nella vaschetta II e, se desiderato, il detersivo per il prelavaggio nella vaschetta I, l'ammorbidente nella vaschetta ⚙ ed il candeggiante nella vaschetta senza simbolo.

Dosaggio detersivo

Evitare il dosaggio eccessivo, perché causa troppa schiuma.

Non impiegare detersivi che producono molta schiuma.

Attenzione! Per evitare eccessivi depositi sulle resistenze di riscaldamento, si consiglia di im-piegare solo detersivi di marca.

Quantità di dosaggio:

Tenere sempre presenti le indicazioni delle case produttrici.

L'ammorbidente ovvero il candeggiante non devono essere versati oltre la marcatura. Impiegando candeggianti, è necessario programmare almeno 4 cicli di risciacquo (vedasi modifica programmazione programma di lavaggio e tabella "Modifiche di programma").

I +↓ Q I

- Premere il tasto "Avvio". - L'indicazione "Tempo" si spegne e si accende l'indicazione "Temperatura". - - Il programma di lavaggio inizia a svolgersi. -

Se è stato azionato l'interruttore "Senza centrifugazione", il programma di lavaggio viene interrotto nell'ultimo ciclo di risciacquo. Si accende la spia "Senza centrifugazione".

- La biancheria rimane immersa nell'acqua. -

Azionare nuovamente l'interruttore "Senza centrifugazione". - Segue lo scarico dell'acqua con centrifugazione finale! -

- Se si desidera terminare il programma senza centrifugazione, portare il selet- tore programma su Ⓗ (Scarico extra).

Vale solo per WS 5100/WS 5140 con riscaldamento a gas

■ Segnalazione "Guasto d'accensione" Se nell'indicazione "Tempo h" appare il simbolo "1", c'è un guasto nell'accensione.

Dopo minimo 1 minuto, ripetere il procedimento d'accensione, azionando il tasto "Guasto".

Se questa procedura rimanesse senza esi- to, richiedere l'intervento dell'assistenza per eliminare il guasto.

■ Segnalazione guasto "Filtro intasato" Se durante lo svolgimento del programma si mette in funzione il suono continuo del cicalino, pulire il filtro come qui di seguito descritto.

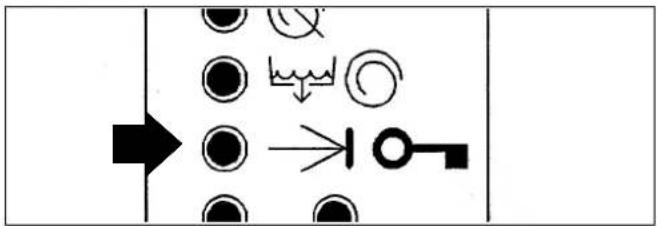

Dopo l'accendersi della spia

"Fine", aprire lo sportello tirando la maniglia.

Attenzione:

Se lo sportello di carico non si apre, pre- mere contro la maniglia e poi tirare.

Non aprire mai lo sportello di carico con la forza! -

■ Scaricare la biancheria.

- Non dimenticare capi di biancheria nel tamburo. Durante il successivo lavaggio potrebbero restringersi o colorare gli altri capi. -

Se non sono previsti altri programmi di lavaggio:

■ Disinserire l'interruttore principale (predisposti dal committente).

■ Chiudere i rubinetti dell'acqua (predisposti dal committente).

Indicazioni

Candeggiante

Candeggiare solo i capi contrassegnati col simbolo trattamento tessuti △.

L'aggiunta di candeggiante liquido può avvenire solo nell'apposita vaschetta (senza simbo-lo). Solo in questo modo è garantita l'aggiunta automatica del mezzo, adatto al lavaggio, durante il secondo risciacquo (candeggio freddo). L'aggiunta di candeggiante liquido per biancheria Colorata è sicura solo se la casa produttrice del tessuto indica sull'etichetta la resistenza dei colori e ne consente il candeggio.

Con prelavaggio

Per biancheria molto sporca può essere selezionato un ciclo di prelavaggio.

L'interruttore è efficace solo se è stato scelto un programma di Bollitura/Colorata, Lava/Indossa oppure Delicata/sintetica.

Dopo l'avvio di un programma, l'interruttore "con prelavaggio" non è più attivo.

Senza centrifugazione

① +⊥ ↓ ↑

"Senza centrifugazione" può essere scelto per tutti i programmi.

Dopo la scelta del programma, premere l'interruttore "Senza centrifugazione".

Si accende la spia “Senza centrifugazione”, per chiedere nello scatto “Senza centrifugazione” la prosecuzione del programma. Il programma viene proseguito con la centrifugazione, premendo l’interruttore “Senza centrifugazione” per farlo fuoriuscire.

Se si desidera svolgere il programma senza centrifugazione, deve essere selezionato il programma “H” (Scarico extra). La valvola di scarico viene aperta per 1 minuto, senza azionare il tasto “Avvio”.

Tempi di centrifugazione

- Dopo l'ultimo ciclo di risciacquo e a tasto "Senza centrifugazione" non azionato. -

Programma:

A = 7 minuti

B, C e D = 1 minuto

EeF=7 minuti

Se viene superata la soglia ammissibile per lo sbilanciamento del carico, viene automaticamente interrotta la centrifugazione. Questa viene automaticamente riavviata, quando si scende sotto la soglia consentita per lo sbilanciamento del carico.

Programma Mini

Questo programma è previsto per biancheria leggermente sporca. Impiegare quindi un quantitativo opportunamente ridotto di detersivo. Il programma consiste di un lavaggio principale (temperatura di lavaggio 40 °C, modificabile a freddo, a 50 °C oppure 60 °C), di 2 cicli di risciacquo e della centrifugazione finalle.

Inamidare

① +⊥ ⊥ ↓

La funzione Inamidare può essere associata al programma Bollitura/Colorata ed al pro- gramma Mini.

Dopo la scelta del programma, premere l'inter- ruttore "Inamidare".

Quando viene raggiunto il punto del programma "Inamidare", si accende la spia

"Inamidare". Il programma viene proseguito facendo fuoriuscire l'interruttore "Inamidare".

II I

Aggiungere l'amido in polvere, preparato secondo le indicazioni della casa produttrice, all'acqua affluente nella vaschetta I.

Superamento rapido di un programma

H G F E 20 30 40 D 20 30 40 60 30 40 50 60 95 °C 80 70 60 50 40 30 A 95 B

Se un programma deve essere rapidamente superato, portare il selettore programma sulla posizione "Fine". Le spie d'indicazione dello svolgimento programma lampeggiano per segnalare le varie posizioni del programma in superamento rapido. Una rinnovata selezione programma provoca la prosecuzione del programma stesso.

Interruzione programma in caso di disinserzione carico massimo di punta attivo

Se il riscaldamento rimane disinserito nello scatto di thermostop per più di 45 minuti, viene interrotto il programma di lavaggio.

L'interruzione del programma viene indicata mediante la segnalazione guasto "Riscaldamento" (la spia "Lavaggio principale" lampeggia).

Premere e far fuoriuscire l'interruttore "Avvio-Arresto" (la spia "Lavaggio principale" si spe-gne). Azionare il tasto "Avvio", il programma viene nuovamente avviato.

Interruzione di corrente durante il programma di lavaggio / Svuotamento manuale della vasca e sbloccaggio dello sportello di carico

In caso di breve interruzione di corrente:

il programma si ferma nell'ultima posizione occupata.

Al ritorno della corrente, l'indicazione "Tempo" oppure "Temperatura" segnala, lampeggiando, che si era verificata un'interruzione di corrente.

Azionare il tasto "Avvio", il programma prosegue.

In caso di prolungata interruzione di corrente:

Disinserire l'interruttore principale (predisposto dal committente).

Portare il selettore programma su "Fine".

Per scaricare la biancheria, aprire prima manualmente la valvola di scarico e poi sbloccare manualmente lo sportello.

Chiudere i rubinetti dell'acqua (predisposti dal committente).

Aprire la valvola di scarico, allentando la vite di sfiato (chiave 17) - non svitarla del tutto - e far scaricare la lisciva.

Attenzione! Dal foro della vite fuoriesce una moderata quantità d'acqua (ca. 100 ccm) che deve essere raccolta in un recipiente appropriato. Riavvitare infine saldamente la vite di sfiato e controllarne la tenuta.

Aprire lo sportello e scaricare la biancheria.

Attenzione:

1. Infilare il cacciavite nell'apertura (vedasi figura), premere e tenere fermo.
2. Con la mano destra premere contro la maniglia dello sportello di carico, poi tirare e infine aprire lo sportello.

- Non aprire mai lo sportello di carico con la forza! -

Interruzione programma

H G F E 20 30 40 D 20 30 40 60 30 40 50 60 95 80 70 60 50 40 30 A 95 B

Volendo interrompere il programma, portare il selettore programma in posizione "Fine" e azionare il tasto "Avvio".

Lo sportello non si apre

Premere contro la maniglia, disinserire e reinserire la macchina, infine riprovare ad aprire lo sportello.

La sicurezza dello sportello si è sganciata

La maniglia ha perso la sua funzionalità. A questo punto lo sportello non può essere né aperto né chiuso.

Il fatto che la sicurezza si sganci serve a evitare il danneggiamento della maniglia e della chiusura nel caso in cui lo sportello venga aperto con troppa forza.

Premere con forza sulla maniglia, finché si ode percettibilmente il reincastro della sicurezza. A questo punto lo sportello può essere nuovamente aperto o chiuso.

Preselezione dell'avvio

① +⊥ ↓ ↑

Dopo aver chiuso lo sportello e premuto l'interruttore "Avvio-Arresto", la spia "Tempo" lampeggia per segnalare la possibilità di presezione dell'avvio.

Con il tasto “Preselezione avvio”, a scatti di 30 minuti può essere immessa una preselezione dell'avvio fino a 9 ore e 30 minuti, prima o anche dopo la scelta di un programma. Se il tasto “Preselezione” viene azionato ancora una volta, quando è apparsa l'indicazione di 9 ore e 30 minuti, l'indicazione si spegne. Azionando ulteriormente il tasto, riappaiono i 30 minuti.

Dopo l'impostazione della preselezione avvio, il procedimento viene concluso con il tasto "Avvio".

Dall'indicazione tempo che procede a ritroso, si può rilevare quanto manca ancora fino all'avvio automatico del programma.

Prima di azionare il tasto “Avvio”, è possibile cancellare la preselezione dell’avvio, premendo e facendo fuoriuscire l’interruttore “Avvio-Arresto”.

Dopo l'avvio, la preselezione dell'avvio ed il programma precedentemente scelto possono essere cancellati solo mediante il selettore programma in posizione "Fine" e azionando il tasto "Avvio".

Al termine della preselezione avvio impostata, il programma si avvia e si spegne la spia "Tempo". L'indicazione "Tempo min" / "Temperatura °C" segnala la temperatura dell'acqua fino all'apertura della valvola di scarico al termine del lavaggio principale. Dopodichè viene indicato il tempo residuo fino alla fine del programma.

Modificare singoli programmi di lavaggio mediante programmazione

Singoli programmi di lavaggio possono essere individualmente modificati per essere adattati alle varie abitudini e procedimenti di lavaggio.

Esempio per la modifica di programmazione

Premesse:

① +山 #

La lavacentrifuga deve essere disinserita e lo sportello chiuso.

Tutti i tasti devono essere in posizione "Arresto", quindi fuoriusciti.

H G F E 20 30 40 D 20 30 40 60 30 40 50 95 °C 80 70 60 50 40 30 95 60 50 30 40 B

Il selettore programma deve essere in posizione "Fine".

① +⊥ ↓ ↑

Premere l'interruttore "Avvio-Arresto".

- La spia "Avvio" si accende e la spia "Tempo" lampeggia. -

Entro 4 secondi, premere e far fuoriuscire 2x il tasto "Con prelavaggio".

Dopo alcuni secondi:

P 1 0 ↓ ○ ⊕ min ○ °C

nell'indicazione "Tempo h" si accende la lettera "P".

- Le spie d'indicazione svolgimento programma "Prelavaggio" e "Lavaggio principale" lampeggiano. -

- Si può procedere ad una modifica della programmazione; ved. esempio alla prossima pagina. -

Esempio:

Modificare il tempo di mantenimento temperatura nel prelavaggio da 4 minuti a 2 ovvero 8 oppure 20 minuti.

4 Minutes 2 Minutes

8 Minutes 20 Minutes

Vengono scelti 8 minuti.

H G F E 20 30 40 D 20 30 40 60 95 °C 80 70 60 50 40 30 95 60 50 30 40 C B A

Portare il selettore programma sul programma A/95 °C".

Azionare il tasto "Avvio", finchè nelle

P 3 0 min °C

finestrelle appare "P3".

① +⊥ ↑

Far fuoriuscire l'interruttore "Avvio-Arresto". - La modifica del tempo di mantenimento temperatura nel prelavaggio è memorizzato, il procedimento di programmazione è terminato.-

Riportare la programmazione nell'elenco sulla prossima pagina.

H G F E 20 30 40 D 20 30 40 60 95 °C 80 70 60 50 40 30 95 60 50 40 30 40 B

Portare il selettore programma in posizione "Fine".

Ulteriori possibilità per modificare il programma alla prossima pagina.

	Modificheprogramma	Posizione delselettoreprogramma		Opzioni* Standard				Osservazioni Riportare opzioniprogrammate
				1		*	2	3	4
Prelavaggio	Tempo mantenimento temperatura nel prelavaggio	A	Bollitura /Colorata 95 °C	4 min	2 min 8	min 20 min
	Tempo mantenimento temperatura nel prelavaggiosupplementare		Bollitura /Colorata 80 °C	0 min	4 min 6	min 10 min		con “0” nessun prelavaggiosupplementare
	Temperatura nelprelavaggio		Bollitura/Colorata 70 °C	40 °C	freddo	50 °C	60 °C
	Temperatura nel prelavaggiosupplementare		Bollitura/Colorata 60 °C	40 °C	freddo	50 °C	60 °C
	Livello nel prelavaggio		Bollitura/Colorata 50 °C	I2)	II I III			solo per Bollitura/Coloratae Lava/Indossa
	Livello nel prelavaggiosupplementare		Bollitura/Colorata 40 °C	I	I	I2)	III	solo per Bollitura/Coloratae Lava/Indossa
	Centrifugazione intermediadopo l'ultimo prelavaggio		Bollitura/Colorata 30 °C	si no				solo per Bollitura/Colorata≥60 °C
Lavaggiprincipale	Tempo mantenimento temperatura nel lavaggio principale	B	Lava/Indossa95 °C	6 min	4 min 12	min 20 min		solo per Bollitura/Colorata
	Livello nel lavaggio principale3)		Lava/Indossa60 °C	I2)	II I III			solo per Bollitura/Colorata,Mini e Lava/Indossa
	Riattivare(raffreddamento lisciva)		Lava/Indossa50 °C	si no				solo Bollitura/Colorata≥60 °C
	Cool Down(raffreddamento lisciva a tempo)		Lava/Indossa40 °C	si no
Risciacquo	tempo risciacquo		Lava/Indossa30 °C	3 min	3,5min	4 min	4,5min	solo per ciclorisciacquo 2 - 5
	numero cicli risciacquo4)	C	Delicata/sintetica 60 °C	3	4	5	2	solo per Bollitura/Colorata,Lava/Indossa,Delicata/sintetica e lana
	Livello nei cicli djrisciacquo 1 - 54)		Delicata/sintetica 40 °C	II III				solo per Bollitura/Colorata,Mini e Lava/Indossa
	1 minuto lavaggiocon scarico		Delicata/sintetica 30 °C	no si				solo per ciclo di risciacquo2 - 5
Funzioni speciali	Ultimo risciacquo conacqua calda		Delicata/sintetica 20 °C	no si				valvola acqua calda I,valvola acqua calda II evalvola acqua fredda III
	Afflusso acqua a tempo	D	Lana 40 °C	0	30 sec	45 sec	90 sec	solo per 1. afflusso acqua1)
	Tempo mantenimentotemperatura in programma Mini		Lana 30 °C	6 min	4 min 2	min 1 min
	Temperatura in programma Mini		Lana 20 °C	40 °C	freddo	50 °C	60 °C
	Risciacqui in programma Mini	E		2	3	4	5
	Centrifugazione finale4)	F		7 min	5 min 3	min 11 Min		solo per Bollitura/Coloratae Mini
	Centrifugazione finale	G		7 min	5 min 3	min 14 min		solo per Centrifugazioneextra
	Centrifugazione finale	H		7 min	5 min 3	min 1 min		solo per un risciacquo extrae centrifugazione

^1) L'afflusso acqua a tempo viene eseguito sempre solo per il primo afflusso acqua. Inoltre deve essere programmato il livello I per il prelavaggio, il prelavaggio supplementare ed il lavaggio principale. L'afflusso acqua a tempo viene limitato al livello III.

^2) Afflusso d'acqua speciale nel prelavaggio ovvero nel lavaggio principale (solo 1. afflusso acqua). Fino al livello I nessun movimento di lavaggio. Da livello I fino a livello II ciclo delicato. A partire da livello II ciclo normale, mentre l'ulteriore afflusso avviene solo con lo scatto di ritorno livello I a livello I.

3) Questa funzione viene eseguita solo senza prelavaggio. Con un prelavaggio, nel lavaggio principale ci sarà sempre il limite al livello I.

4) Una modifica dell'opzione standard - soprattutto se devono essere contemporaneamente modificate le opzioni standard delle tre funzioni contrassegnate con 4) - può essere eseguita solo dopo aver consultato il servizio di assistenza tecnica.

Programmi supplementari

La programmazione di questi programmi può essere eseguita solo dal servizio di assistenza tecnica.

Programma "Sluice" (vale solo per la Gran Bretagna) [2 x prelavaggio, lavaggio principale, lavaggio principale, 3 cicli di risciacquo, centrifugazione finale]

Programma "Termodisinfezione senza prelavaggio" [ultimo risciacquo con 70 °C]

Programma "Disinfezione termochimica senza prelavaggio" [lavaggio principale 60 °C (+2, -1 °C), tempo mantenimento 10 minuti e ultimo risciacquo con 70 °C]

Programma "Fecale" [3 x prerisciacquo, prelavaggio, prerisciacquo, lavaggio principale, 3/4/5 cicli di risciacquo, centrifugazione finale]

Programma "Termodisinfezione con prelavaggio" [prelavaggio con 95 °C (+2, -1 °C)e tempo di mantenimento 10 minuti]

Programma "Procedimento di controllo secondo Sanfor" [lavaggio principale, tempo mantenimento 40 minuti, 2 cicli di risciacquo 1. risciacquo 60 °C, tempo mantenimento 6 min. 2. risciacquo 60 °C, tempo mantenimento 9 min., centrifugazione finale]

Formazione eccessiva di schiuma. Possibili cause:

- Tipo di detersivo

- utilizzare solamente detersivi per macchine industriali. I detersivi per apparecchi domestici non sono adatti.

- Dosaggio eccessivo di detersivo

■ osservare le indicazioni di dosaggio riportate sulla confezione e dosare il detersivo a seconda della durezza dell'acqua*.

- Detersivo molto schiumogeno

■ utilizzare un detersivo meno schiumogeno oppure contattare un esperto.

- Acqua molto dolce

se la durezza dell'acqua è compresa nell'area 1 impiegare meno detersivo, sempre rispettando le indicazioni riportate sulla confezione.

- Grado di sporco dei capi da lavare

■ nel caso di biancheria solo leggermente sporca impiegare meno detersivo, sempre rispettando le indicazioni riportate sulla confezione.

- Residui sui capi lavati, p.es. di detergenti

■ prerisciacquo supplementare, senza impostare la temperatura e senza detersivo. Risciacquare accuratamente i capi precedentemente trattati con ammorbidente.

- Ridotta quantità di biancheria caricata

- ridurre proporzionalmente anche il dosaggio di detersivo.

- Macchine con riscaldamento a gas

Nel caso delle macchine con riscaldamento a gas la liscivia viene spinta sul gruppo di riscaldamento. Questo movimento ulteriore della liscivia permette di utilizzare in maniera ottimale il detersivo, favorisce però la formazione di schiuma.

■ osservare le indicazioni contenute ai punti precedenti.
■ utilizzare und detersivo meno schiumogeno.
- ridurre il dosaggio anche del 30% a seconda del detersivo (non per la disinfezione).

Durezza dell'acqua

Area di durezza	Proprietà dell'acqua	Durezza totale in mmol /l	durezza tedesca °d
I dolce	0 - 1,3 0 - 7
II media	1,3 - 2,5 7 - 14
III dura	2,5 - 3,8 14 - 21
IV molto	dura oltre	3,8 oltre 21

*) Se non conoscete l'area di durezza della Vostra acqua, rivolgetevi all'azienda idrica.

Dopo l'uso della macchina, procedere possibilmente alla cura e pulizia della stessa. Per la pulizia della macchina, non utilizzare un apparecchio ad alta pressione o un getto d'acqua.

Formazione di ruggine

Il tamburo e la vasca di lavaggio sono realizzati in acciaio inossidabile. Acqua molto ferrosa oppure corpi estranei nella biancheria (p.es. graffette, bottoni metallici, ecc.) possono causare depositi di ruggine nel tamburo e nella vasca di lavaggio. In questo caso pulire il tamburo e la vasca d'acqua regolarmente e immediatamente dopo l'apparizione della ruggine con un detergente per acciaio inox comunemente reperibile in commercio. Controllare che sulle guarnizioni dello sportello non si siano depositati residui ferrosi e pulirle accurata-mente con il detergente di cui sopra. Pre prevenzione eseguire quanto descritto regolarmente.

Dopo l'uso, pulire accuratamente con acqua calda il cassetto detersivi da eventuali residui di detersivo e incrostazioni.

Pulire il dispositivo di svuotamento delle vaschette per gli additivi.

Estrarre il dispositivo, pulirlo con acqua calda ed infine reinserirlo in ordine inverso (il dispositivo di svuotamento deve essere agganciato).

Pulire il filtro

- Vale solo per WS 5100/WS 5140 con riscaldamento a gas -

Il filtro impurità deve essere regolarmente controllato e, se necessario, pulito. Il controllo ovvero la pulizia possono essere eseguiti solo a programma di lavaggio terminato e vasca d'acqua svuotata.

- L'intasamento del filtro viene segnalato con un suono continuo del cicalino durante lo svolgimento del programma di lavaggio.-

Per la pulizia del filtro attenersi al seguente ordine di lavoro:

1. Portare il selettore programma su "Scarico extra".

2. Dopo lo svuotamento della vasca d'acqua, portare il selettore programma su "Fine".

Posare davanti al filtro una bacinella o un recipiente simile per accogliere ca. 2 litri di lisciva.

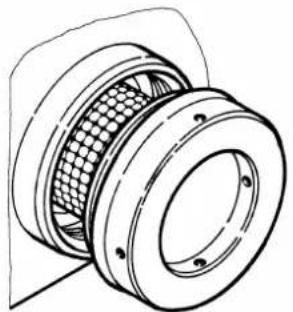

Aprire il filtro mediante rotazione sinistrorsa del coperchio - da ca. mezza fino ad una rotazione completa. La lisciva, rimasta nel filtro, fuoriesce. Attenzione, può essere bollente!

Se necessario, svuotare più volte il recipiente. Quando non fuoriesce più lisciva, svitare il co-perchio del filtro. Viene così estratto anche l'-inserto filtro.

Pulire l'inserto filtro e l'interno dell'involucro del filtro impurità. Reinserire l'inserto filtro e chiudere saldamente il coperchio mediante rotazione verso destra.

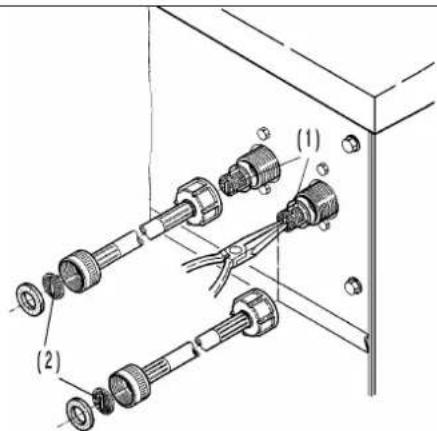

(1) (2)

Controllare di tanto in tanto i filtri (1) e (2) e, se necessario, pulirli.

Involucro macchina, pannello comandi e parti di materiale sintetico vanno puliti con un detergente delicato oppure con un panno morbido ed umido e successivamente asciugati.

Per la pulizia delle parti in acciaio inossidabile, utilizzare un apposito pulitore per acciaio inox, reperibile in commercio.

Detergenti abrasivi graffiano la superficie.

Per consentire alla macchina di asciugarsi dopo l'uso, non chiudere lo sportello, ma appoggiarlo solamente.

Se la macchina rimane ferma per qualche tempo (più di 4 settimane) è opportuno fare ruotare il cestello di alcuni giri. Ripetere la procedura ogni 4 settimane in modo da prevenire eventuali danni ai cuscinetti.

In caso di guasti rivolgersi all'assistenza tecnica autorizzata Miele.

Indicare il modello, n. di serie (SN) e n. d'ordine (M.-Nr.) riportati sulla targhetta dati,

visibile a sportello aperto, in alto sull'anello op- pure sul retro della macchina, in alto.

Indicare al servizio di assistenza anche l'eventuale segnalazione di errore comparsa sul display.

Utilizzare solo ricambi originali Miele; anche in questo caso indicare modello, n. di serie (SN) e n. d'ordine della macchina.

Model					SSSS					IBN
SN:
Art.-Nr.
Mat.-Nr.					-UT-		=		Total		Total
Og						Og
Og						Og
Og						Og
Og						Og
-					=
H
					D=
		∅←→			Qn(Hi)
		○
		Vol./G			IP X4 CE X250000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE C E

1 Modello
2 n. di serie
3 n. art.
4 Mat.-n.
5 Tensione/Frequenza
6 Fusibile dell'elettronica
7 Motore
8 Dati cestello
9 Diametro/Prodondità cestello
10 Velocità di centrifugazione
11 Volume cestello/Peso della biancheria asciutta
12 Energia cinetica
13 Tempo di accelerazione
14 Tempo di frenata
15 Riscaldamento
16 Indicazione/anno di costruzione
17 Data messa in servizio
18 Riscaldametno elettrico
19 Fusibile (gestore)
20 Riscaldamento vapore indiretto
21 Riscaldamento vapore diretto
22 Riscaldamento a gas
23 Campo per marcature e certificazioni

Emissione di rumori

Picco di potenza sonora valutazione A

Lavaggio Centrifugazione

WS 5080 65,6 dB 80,7 dB

WS 5100 63,0 dB 77,7 dB

WS 5140 69,3 dB 73,5 dB

misurata secondo EN ISO 9614-2

Questa macchina è predisposta solo per il trattamento di biancheria che non sia stata precedentemente trattata con sostanze pericolose e infiammabili.

Per evitare eventuali danni, la macchina non deve essere in nessun caso installata in ambienti esposti al gelo.

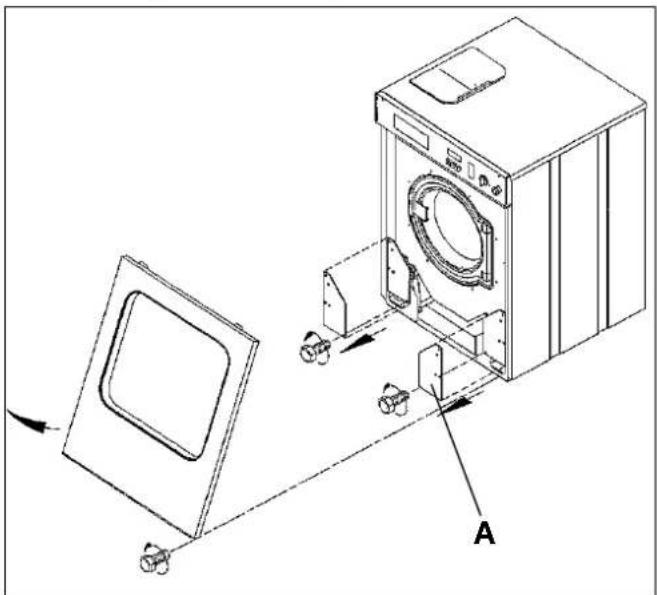

I dispositivi di sicurezza trasporto "A" e "B", contrassegnati in rosso,

devono essere tolti solo sul luogo di posizio- natura.

Allo scopo smontare la parete anteriore e quella posteriore.

Installare la macchina in posizione perpendi- colare, regolando i piedini della stessa. Il tela- io base non deve essere appoggiato.

Posizionandola su zoccolo, la macchina deve essere sempre ancorata (ved. allegato piano d'installazione). Se le macchine con riscaldamento elettrico vengono posizionate direttamente sul pavimento, l'ancoraggio non è necessario.

Non installare la lavatrice su una moquette, se quest'ultima può ostruire le aperture di ventilazione sul fondo dell'involucro macchina.

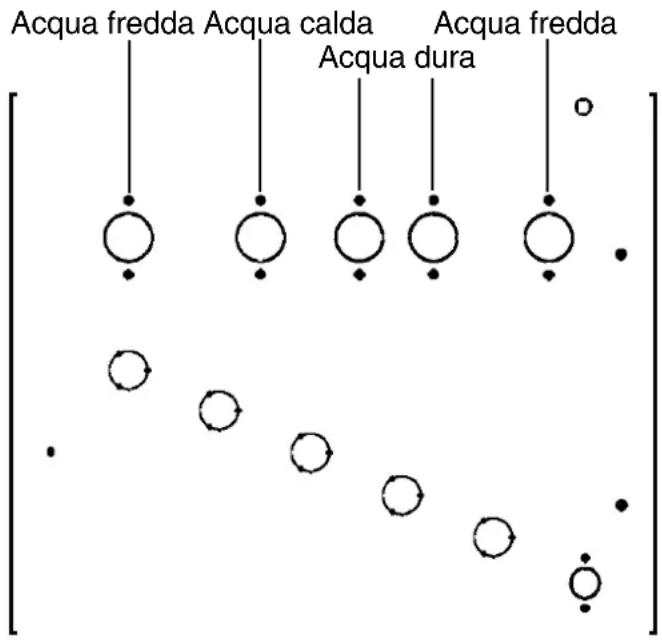

Acqua fredda Acqua calda Acqua dura Acqua fredda

Allacciamenti idrici

L'allacciamento alla rete idrica (conforme a DIN 1988) deve avvenire attraverso un rubinetto dell'acqua. Tale lavoro deve essere effettuato da un idraulico autorizzato nel rispetto delle norme nazionali o locali vigenti.

Allacciare l'afflusso/lo scarico dell'acqua (ved. allegato piano d'installazione).

Utilizzare per l'allacciamento idrico sempre i tubi d'afflusso forniti in allegato.

Per garantire la lunga durata del tubo per acqua calda, contrassegnato con 90°C, questo può essere allacciato solo ad una conduttura d'acqua calda di max. 70°C.

In caso di sostituzioni, utilizzare solo tubi con pressione di scoppio di almeno 70 bar, predisposti per una temperatura dell'acqua di almeno 90 °C. Questo vale anche per i rubinetti d'allacciamento. I pezzi di ricambio originali corrispondono a queste caratteristiche.

Per garantire un perfetto svolgimento dei programmi, necessita una pressione d'acqua (pressione di flusso) di minimo 1 bar / massimo 10 bar.

L'acqua calda affluente non deve superare la temperatura di max. 70 °C.

Allacciamento a sola acqua fredda

Ved. allegato piano d'installazione.

Allacciamento elettrico

La macchina può essere allacciata solo a tensione e frequenza, indicate sulla targhetta dati.

L'allacciamento può essere eseguito solo da un elettricista qualificato in osservanza delle prescrizioni VDE e delle prescrizioni particolari, emanate dalla locale azienda elettrica.

La dotazione elettrica della macchina corrisponde a IEC 335-1, IEC 335-2-4, IEC 335-2-7.

Se si predispone un allacciamento fisso, il gestore deve prevedere un dispositivo di distacco su tutti i poli. Valgono come dispositivi di separazione gli interruttori con un'apertura di contatto superiore ai 3 mm, come interruttori LS, valvole e teleruttori (VDE 0660).

La spina o i dispositivi di separazione devono sempre rimanere accessibili.

Se l'apparecchio viene staccato dalla rete elettrica, il dispositivo di distacco deve poter essere chiuso a meno che non si controlli continuamente il punto di distacco.

Attenzione!

Tenere conto della corretta rotazione del tamburo durante la centrifugazione - verso sinistra, visto frontalmente. In caso di errata direzione di rotazione, devono essere scambiate 2 fasi.

I motori sono protetti contro sovraccarico mediante termointerruttori nell'avvolgimento.

Da parte della fabbrica, il riscaldamento è impostato su

- 9 kW (WS 5080) -

- 9 kW (WS 5100) -

- 15 kW (WS 5140) -

Staccando una resistenza di riscaldamento, la macchina può essere impostata su

- 6 kW (WS 5080) -

- 6 kW (WS 5100) -

- 10 kW (WS 5140) -

Il livello minimo dell'acqua per l'attivazione del riscaldamento è di 30 mm c.a..

Varianti di commutazione

Variante Impostato dalla fabbrica su:
Elettrico	3 AC 220-230 V 50 Hz /3 N AC 380-400 V 50 Hz	3 AC 220-230 V 50 Hz
Vapore	3 AC 220-230 V 50 Hz/3 N AC 380-400 V 50 Hz	3 N AC 380-400 V 50 Hz

Queste impostazioni possono essere eseguite solo dal servizio di assistenza tecnica. La potenza di riscaldamento impostata o la tensione devono essere riportate sulla targhetta dati con il contrassegno ⊗.

Allacciamento gas

L'allacciamento gas può essere eseguito solo da un tecnico qualificato in osservanza delle prescrizioni specifiche per il paese d'installazione, p.es.:

• DVGW - TRGI, DVGW - TRF (Germania)
• ÖVGW - TR Gas, ÖVGW - TRF (Austria)
• SVGW - Gas (Svizzera)
• UNI-CIG (Italia)
• prescrizioni della locale azienda del gas
• regolamento edilizio ed anti-incendio regionale.

Osservare l'allegato piano di installazione e le indicazioni di installazione; sono importanti per l'allacciamento del gas.

Il riscaldamento a gas è impostato, da parte della fabbrica, in base alle indicazioni specifiche riportate sulla macchina (vedasi targhetta adesiva sul retro).

Per modificare la famiglia del gas, è necessario richiedere un set di modifica all'assistenza tecnica (indicare tipo e numero macchina,

famiglia del gas, gruppo del gas, pressione d'allacciamento gas e paese d'installazione).

Tenere presente l'istruzione d'installazione per macchine con riscaldamento a gas.

La modifica può essere eseguita solo da un tecnico qualificato.

Dopo aver eseguito l'allacciamento a gas, ri- montare assolutamente tutti i pezzi dell'involu- cro esterno precedentemente smontati.

Riparazioni a macchine a gas non devono essere eseguite dal committente!

Guasti possono essere riparati solo da un tecnico qualificato.

Rivolgersi alla più vicina assistenza tecnica o ad un rivenditore autorizzato.

Allacciamento vapore

L'allacciamento del vapore può essere eseguito solo da un installatore autorizzato.

Osservare l'allegato piano d'installazione e le relative istruzioni. Sono estremamente importanti per l'allacciamento del vapore.

Dopo l'allacciamento del vapore, rimontare assolutamente tutte le parti di rivestimento esterno, precedentemente smontate.

Per le condizioni di garanzia rivolgersi alla filiale Miele presente sul territorio nazionale.

L'indirizzo è riportato sul retro di copertina.

Italia:

Miele Italia S.r.l.

39057 Appiano - S. Michele (Bz)

Strada di Circonvallazione, 27

Internet: http://www.mieleitalia.it

E-mail: [e-mail]

France:

MIELE S.A.S.

93151 - Le Blanc-Mesnil CEDEX

9 av. Albert Einstein - Z.I. du Coudray
