BEDIENUNGSANLEITUNG WS 5140 MIELE

Waschschleuderautomat

Seite / Page / Pagina

Sicherheitshinweise und Warnungen 4

Ihr Beitrag zum Umweltschutz 8

Gerätebeschreibung 9

- Erklärung der Bedienungselemente 10

- Fehlermeldungen 11

Gebrauch 13

- Füllgewichte 13

- Programm und Temperatur wählen 13

- Waschmittelzugabe 13

- Waschmittel-Dosierung 14

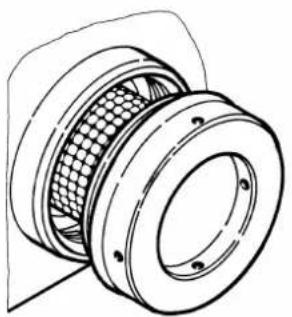

- Störungsmeldung "Zündstörung" und "Flusenfilter reinigen" 14

- Tür öffnen und Wäscheentnahme 15

Hinweise 15

- Bleichmittel 15

- Mit Vorwäsche 15

- Ohne Schleudern 15

- Schleuderzeiten 16

- Mini Programm 16

- Stärken 16

- Programm raffen 16

- Programmabbruch bei aktiver Spitzenlastabschaltung ..... 16

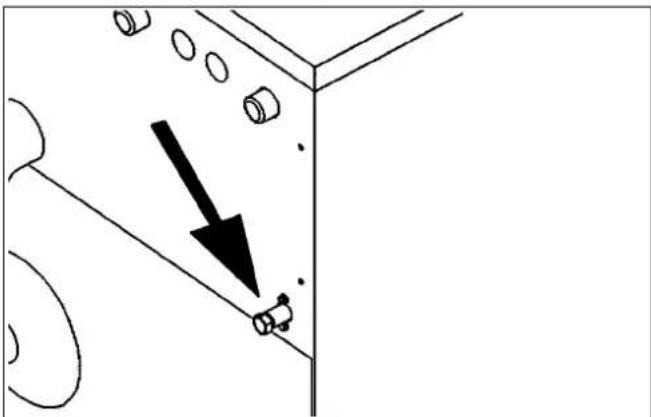

- Spannungsausfall während des Waschvorganges / Manuelle Entleerung des Laugenbehälters und Entriegelung der Fülltür ..... 17

- Programmabbruch 17

- Startvorwahl 18

- Waschprogramm-Umprogrammierung 19

-Zusatz-Programme 22

- Mögliche Ursachen der erhöhten Schaumbildung ..... 22

Reinigung und Pflege 24

Bedeutung der Symbole auf dem Typenschild 26

Hinweise für den Aufsteller

Transportsicherung 27

Schraubfüße 27

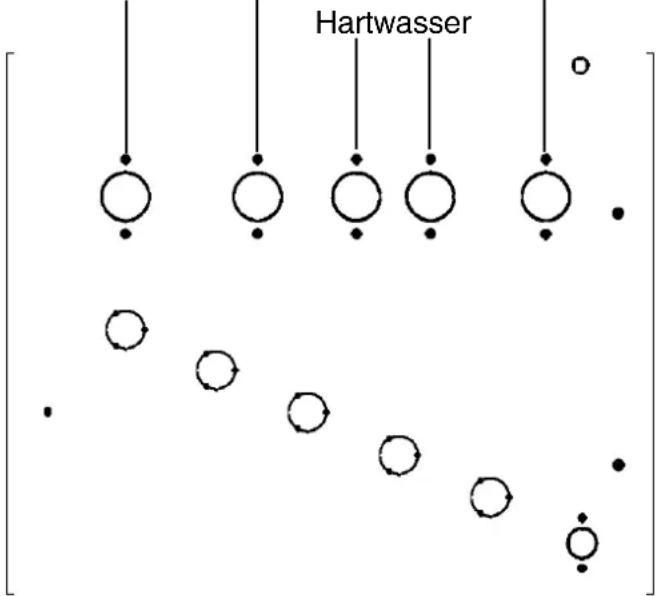

Wasseranschlüsse 28

Wasserzulauf / -ablauf 28

Elektroanschluss 29

Elektroheizung 29

Gasanschluss 30

Dampfanschluss 30

Der Waschschleuderautomat darf nur vom

Werkkundendienst oder einem autorisierten

Fachhändler aufgestellt werden.

GB Contents 33

F Table des matires 63

① Indice 83

Erläuterung der Sicherheits.- und Warnhinweise an der Maschine

Lesen Sie die Gebrauchsanweisung.

Lesen Sie die Anweisungen z.B. Installationsanweisung.

Vorsicht, heiße Oberflächen.

Vorsicht, Spannung bis 1000 Volt.

Erdung

Lesen Sie bitte die Gebrauchsanweisung, bevor Sie Ihren Waschschleuderautomaten in Betrieb nehmen. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Waschschleuderautomaten.

Bestimmungsgemäße Verwendung des Waschschleuderautomaten

Dieser Waschschleuderautomat ist nur zur Anwendung für Wäsche, die nicht mit gefährlichen oder entzündlichen Arbeitsstoffen durchsetzt ist, bestimmt.
Waschen Sie in diesem Waschschleuder-automaten ausschließlich Textilien, die vom Hersteller im Pflegeetikett als maschinen-waschbar deklariert sind.
Den Desinfektionsstandard, thermischer sowie chemothermischer Verfahren (aus der Liste, gemäß § 18 IFSG) hat der Betreiber in der Routine durch entsprechende Prüfungen sicherzustellen. Die Verfahren sollten periodisch, thermoelektrisch mittels Loggern oder bakteriologisch mittels Bioindikatoren überprüft werden.

Auf die Einhaltung des Verfahrensparameter, Temperatur und bei chemisch thermischen Programmen auch der Konzentration hat der Betreiber insbesondere zu achten. Desinfektionsprogramme dürfen nicht unterbrochen werden, da sonst das Desinfektionsergebnis eingeschränkt sein kann.

Auf keinen Fall in diesem Waschschleuderautomaten chemisch reinigen! Bei den meisten Reinigungsmitteln - z.B. Benzin - besteht Brand-/ Explosionsgefahr!
Lagern oder verwenden Sie in der Nähe des Waschschleuderautomaten kein Benzin, Petroleum oder sonstige leicht entzündliche Stoffe. Benutzen Sie den Maschinendeckel nicht als Ablagefläche.

Brand- und Explosionsgefahr!

Wird die Maschine im gewerblichen Bereich betrieben, darf nur eingewiesenes/geschultes Personal oder Fachpersonal die Maschine bedienen. Wird die Maschine in einem öffentlich zugänglichen Bereich betrieben, muss der Betreiber die gefahrlose Benutzung der Maschine sicherstellen.

Technisch elektrische Sicherheit

Die elektrische Sicherheit dieser Maschine ist nur dann gewährleistet, wenn sie an ein Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvorkehrung vorhanden ist. Im Zweifelsfall die Hausinstallation durch einen Fachmann überprüfen lassen.

Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch eine fehlende oder unterbrochene Schutzleitung verursacht werden.

Beschädigen, entfernen oder umgehen Sie nicht die Sicherheitseinrichtungen und Bedienungselemente des Waschschleuderautomaten.
Maschinen bei denen Bedienungselemente oder die Isolierung von Leitungen beschädigt sind, dürfen vor einer Reparatur nicht mehr betrieben werden.

Benutzen Sie den Waschschleuderautomaten nur, wenn alle abnehmbaren Außenverkleidungsteile montiert sind und somit kein Zugriff zu stromführenden oder sich drehenden Maschinenteilen besteht.
Der Waschschleuderautomat ist nur dann elektrisch vom Netz getrennt, wenn der Hauptschalter oder die Sicherung ausgeschaltet ist.
Reparaturen an elektro-, gas- oder dampfbeheizten Maschinen dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
Versuchen Sie nie, die Fülltür des Waschschleuderautomaten gewaltsam zu öffnen. Um die Sicherheitsfunktion des Türschlosses zu gewährleisten, ist der Türgriff mit einer Überreißsicherung versehen.
Defekte Bauteile dürfen nur gegen Miele Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen gewährleisten wir, dass sie im vollen Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Maschinen stellen.
Die Verwendung bester Materialien und alle angewandte Sorgfalt bei der Herstellung schützt die Zulaufschläuche nicht vor alterungsbedingten Schäden. Durch Risse, Knicke, Beulen oder ähnliche Merkmale können Undichtigkeiten entstehen, aus denen Wasser ausfließt. Kontrollieren Sie deshalb die Zulaufschläuche in regelmäßigen Abständen. Sie können sie dann rechtzeitig austauschen und Wasserschäden verhindern.
Für diese Waschmaschine gelten die Berufsgenossenschaftlichen Regeln (BGR). Es wird empfohlen die Überprüfungen gemäß der Berufsgenossenschaftlichen Regeln - BGR 500 /Kapitel 2.6/Abschnitt 4 durchzuführen. Das für die Prüfdokumentation erforderliche Prüfbuch ist beim Miele Kundendienst erhältlich.

Vorsichtsmaßnahmen bei Gasgeruch Gelten nur in Verbindung mit gasbeheizten Waschschleuderautomaten.

■ Sofort alle Flammen löschen!
■ Sofort alle Fenster und Türen öffnen!
■ Sofort die Absperreinrichtungen am Gaszähler oder die Hauptabsperreinrichtung schließen!
■ Räume, in denen sich Gasgeruch bemerkbar macht, nicht mit offenem Licht betreten!
■ Kein Streichholz oder Feuerzeug anzünden!
■ Nicht rauchen!
■ Keine elektrischen Funken erzeugen: z.B. durch das Herausziehen von elektrischen Steckern oder das Betätigen von elektrischen Schaltern und Klingeln.
■ Das für den Waschschleuderautomaten bauseitig installierte Gas-Absperrventil schließen.
■ Kann die Ursache des Gasgeruches nicht gefunden werden, obwohl alle Gasarmaturen geschlossen sind, dann ist das zuständige Gas-Versorgungs-Unternehmen sofort anzurufen.

Achtung! Vor Abschluß der Arbeiten bei Inbetriebnahme, Wartung, Umbau und Reparatur sind sämtliche gasführenden Bauteile, vom Handabsperrventil bis zur Brennerdüse, auf Dichtigkeit zu überprüfen.

Meßstutzen am Gasventil, am Anschlußdruckwächter und am Brenner sind besonders zu beachten.

Die Überprüfung ist bei eingeschaltetem und bei ausgeschaltetem Brenner durchzuführen.

Gerätebenutzung

Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, die Waschmaschine sicher zu bedienen, dürfen die Waschmaschine nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Erlauben Sie Kindern nie, im, auf oder in der Nähe des Waschschleuderautomaten zu spielen oder sogar selbst den Waschschleuderautomaten zu bedienen.

Wenn Sie mit hohen Temperaturen waschen, denken Sie daran, dass das Schauglas heiß wird. Hindern Sie deshalb Kinder daran, während des Waschvorganges das Schauglas zu berühren.

Schließen Sie die Füllür nach jedem Waschgang. So können Sie vermeiden, dass:

• Kinder versuchen, in die Waschmaschine zu klettern oder Gegenstände darin zu verstecken.
• Kleintiere in die Waschmaschine klettern.

Überzeugen Sie sich vor der Wäscheentnahme stets davon, dass die Trommel stillsteht. Beim Hineingreifen in eine noch drehende Trommel besteht erhebliche Verletzungs-gefahr.

Das beim Waschen anfallende Wasser ist Lauge und kein Trinkwasser! Leiten Sie diese Lauge in ein entsprechend dafür ausgelegtes Abwassersystem.

Der Waschschleuderautomat sollte ohne Aufsicht nur dann betrieben werden, wenn sich ein Bodenablauf (Gully) in direkter Nähe des Gerätes befindet.

Desinfektions- und Reinigungsmittel enthalten häufig chlorhaltige Verbindungen. Trocknen solche Mittel auf Edelstahl-Oberflächen an, können die entstehenden Chloride den Edelstahl angreifen und Rost erzeugen. Durch Verwendung chlorfreier Mittel zum Waschen/Desinfizieren sowie zum Reinigen der Edelstahlflächen schützen Sie ihr Gerät vor Rostschäden.

Lassen Sie sich im Zweifelsfall die Unbedenklichkeit des Mittels durch den Hersteller bestätigen. Versehentlich auf die Edelstahl-Oberfläche geratene chlorhaltige Mittel mit Wasser abwaschen, danach die Oberfläche mit einem Tuch trockenreiben.

Achten Sie bei der Anwendung und Kombination von Waschhilfsmitteln und Spezialprodukten unbedingt auf die Verwendungshinweise der Hersteller. Setzen Sie das jeweilige Mittel nur für den vom Hersteller vorgesehenen Anwendungsfall ein um Materialschäden und heftigste chemische Reaktionen zu vermeiden. Lassen Sie sich die Unbedenklichkeit des Einsatzes dieser Mittel in Waschmaschinen durch den Waschmittelhersteller bestätigen.
Die anwendungstechnische Empfehlung chemischer Waschhilfsmittel bedeutet nicht, dass der Gerätehersteller die Einflüsse dieser Hilfsmittel auf das Waschgut und die Waschmaschine verantwortet. Beachten Sie, dass Produktveränderungen die vom Hersteller dieser Hilfsmittel nicht bekanntgegeben wurden, die Qualität des Waschergebnisses beeinträchtigen können.
Färbe- / Entfärbemittel sowie Entkalkungsmittel müssen für den Einsatz in Waschschleuderautomaten geeignet sein. Beachten Sie unbedingt die Verwendungshinweise des Herstellers.
Prüfen Sie das Waschergebnis bei Wäsche, die mit biologischen Ölen oder Fetten verschmutzt ist. Nicht ausreichend gewaschene Wäsche kann beim Trockenprozeß zur Selbstentzündung führen. Setzen Sie für solche Wäsche spezielle Waschmittel oder Waschprogramme ein.
Zur Reinigung des Waschschleuderautomaten darf kein Hochdruckreiniger und kein Wasserstrahl benutzt werden.

Benutzung von Zubehör

Zubehörteile dürfen nur dann eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.

Chlor und Bauteilschäden

Hinweise zur Behandlung mit Chlorbleichen und Perchlorethylen

Mit steigendem Einsatz von Chlor steigt die Wahrscheinlichkeit von Bauteilschäden.

Der Einsatz von chlorhaltigen Mitteln, wie beispielsweise Natrium-Hypochlorit und pulverförmigen Chlorbleichen, kann, abhängig von der Chlor-Konzentration, der Einwirkzeit und der Temperatur die Schutzschicht von Edelstahl zerstören und zu Korrosion an Bauteilen führen. Aus diesem Grund sollte auf den Einsatz solcher Mittel verzichtet werden und stattdessen möglichst Bleichmittel auf Sauerstoffbasis eingesetzt werden.

Werden dennoch bei speziellen Verschmutzungen chlorhaltige Bleichmittel verwendet, muss unbedingt immer ein Antichlorierungsschritt durchgeführt werden. Andernfalls können die Bauteile der Waschmaschine und die Wäsche nachhaltig und irreparabel geschädigt werden.

Antichlor-Behandlung

Die Antichlor-Behandlung muss direkt im Anschluss an die Chlorbleiche stattfinden. Am besten unter Verwendung von Wasserstoff-peroxid oder eines Wasch- bzw. Bleichmittels auf Sauerstoffbasis und ohne das Bad zwischen durch abzulassen.

Mit Thiosulfat kann sich, besonders beim Einsatz von hartem Wasser, Gips bilden, der zu Inkrustationen auf der Wäsche oder zu Ablagerungen in der Waschmaschine führen kann. Da die Behandlung mit Wasserstoff-Peroxid den Neutralisationsprozess von Chlor unterstützt, ist diese Anwendung vorzuziehen.

Die genauen Einsatzmengen der Hilfsmittel und die Behandlungstemperaturen müssen vor Ort entsprechend der Dosierungsempfehlungen der Wasch- und Hilfsmittelhersteller eingestellt und überprüft werden. Auch muss getestet werden, ob kein Rest-Aktivchlor in der Wäsche verbleibt.

Entsorgung des Altgerätes

Sollten Sie einen alten Waschschleuderautomaten ausrangieren (zur Verschrottung geben), dann machen Sie vorher das Türschloß unbrauchbar. Sie verhindern damit, dass spielende Kinder sich einsperren und in Lebensgefahr geraten.

Werden weitere Personen in die Handhabung des Waschschleuderautomaten eingewiesen, so sind ihnen diese wichtigen Sicherheitshinweise zugängig zu machen und/oder vorzutragen.

Bewahren Sie diese Gebrauchsanweisung auf!

Entsorgung der Transportverpackung

Die Verpackung schützt die Maschine vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Bitte sorgen Sie dafür, dass Ihr Altgerät entsprechend den regionalen Entsorgungsvorschriften entsorgt wird. Miele bietet ein Recyclingsystem an. Hierüber informiert Sie Ihr Fachhändler oder Vertriebszentrum.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

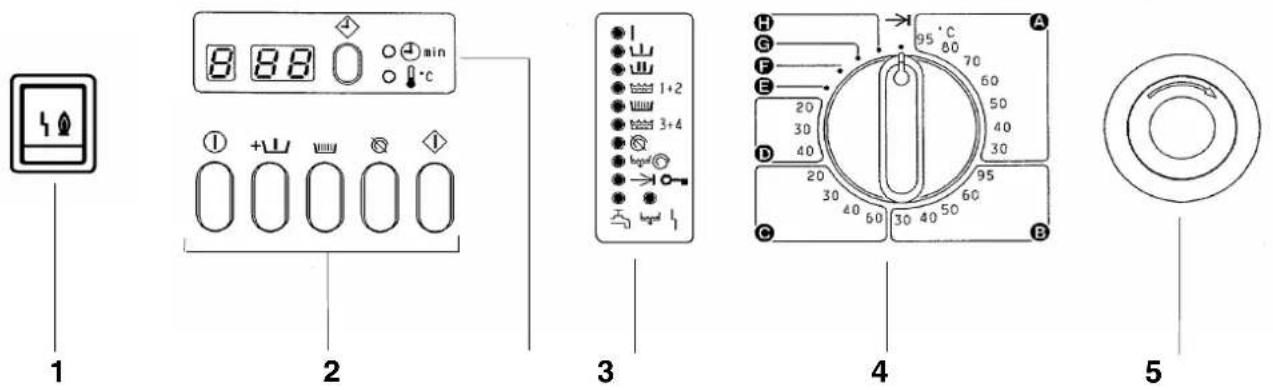

Schalterblende

1 Taste "Entstörung" (nur bei Waschschleuderautomaten mit Gasheizung)
2 Drucktasten-Schalter
3 Temperatur- und Restlaufanzeige

4 Programmablauf-Anzeigeleuchten
5 Programm- und Temperaturwähler
6 Not-Aus-Schalter

Die konstruktive Ausführung der Maschine entspricht IEC 60204-1:2005

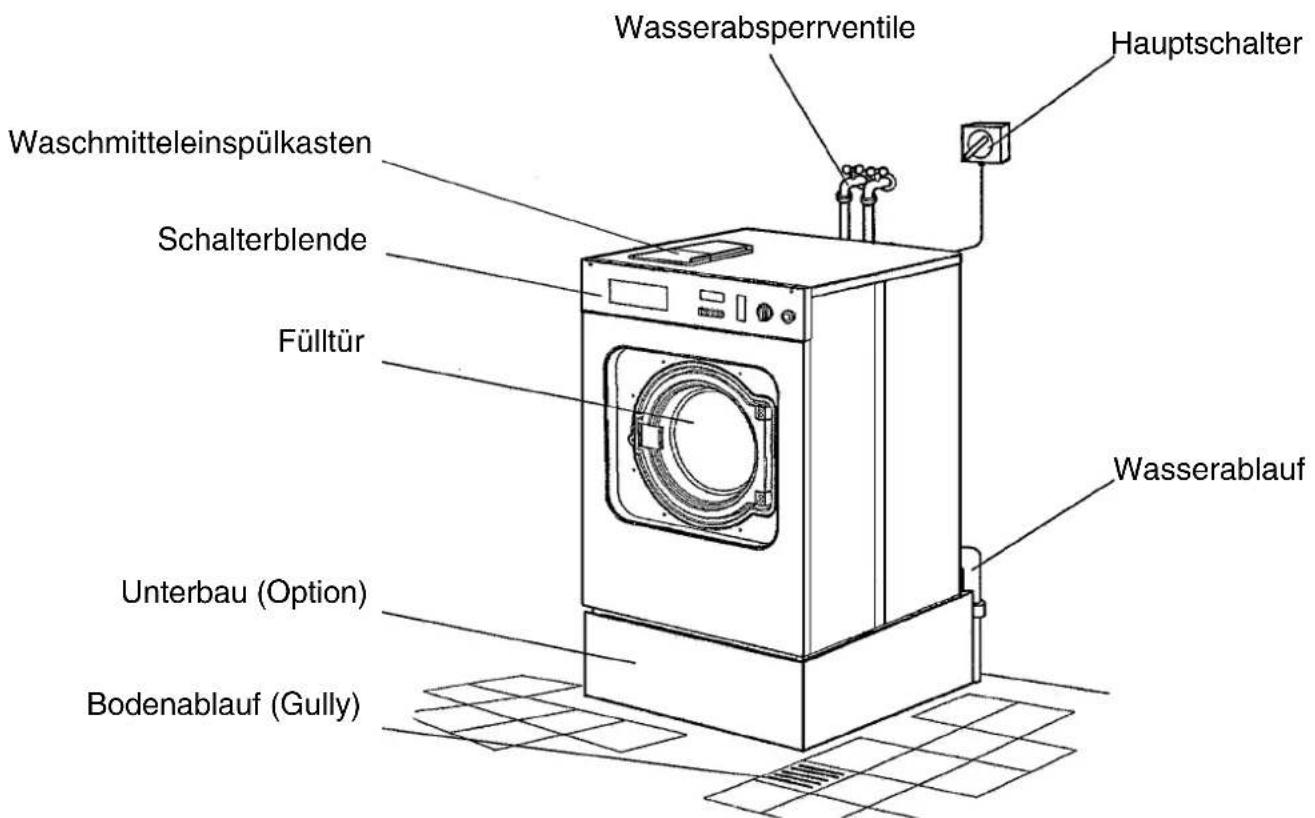

Wasserabsperrventile Hauptschalter Waschmitteleinspülkasten Schalterblende Fülltür Wasserablauf Unterbau (Option) Bodenablauf (Gully)

WS 5080/5100/5140

① +山 = ② 3 4 5

8 8 8 6 7 8 9 10 min °C

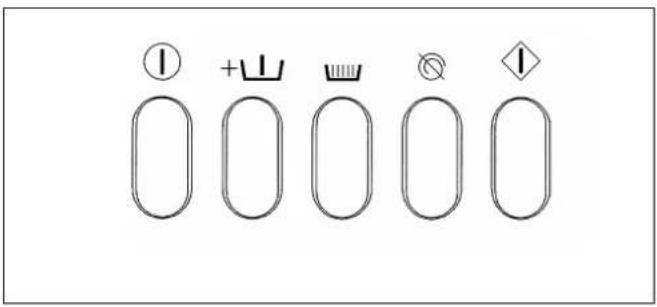

1 = Schalter "Ein-Aus"
2 = Schalter "Mit Vorwäsche"

Für stark verschmutzte Wäsche.

- Nur bei den Programmen A, B und C, wenn gewünscht hinzuwählen. -

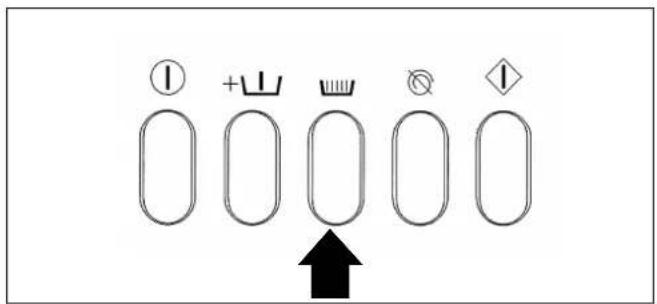

3 = Schalter "Stärken"

Soll die Wäsche gestärkt werden, so ist der Schalter einzudrücken. Der Schalter

hat nur Funktion in den Programmen A und E.

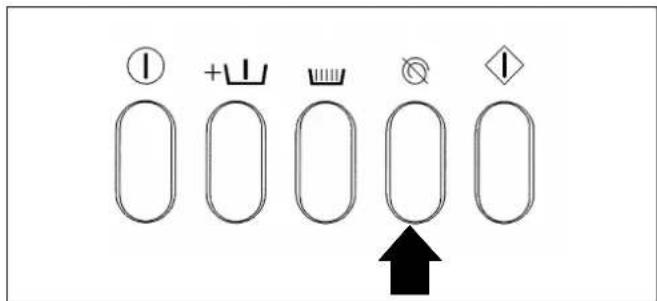

4 = Schalter "Ohne Schleudern"

Soll im Anschluss an das Spülen nicht geschleudert werden, ist der Schalter einzudrücken.

5 = Taste "Start"

Um das Waschprogramm zu starten, ist die Taste einzudrücken.

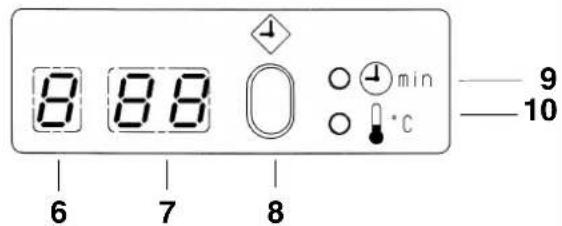

6 = Anzeige "Zeit h"
7 = Anzeige "Zeit min"

Es wird angezeigt, wie lange das Waschprogramm noch dauert bzw. bei Startvorwahl, nach welcher Zeit der Start des Programmes erfolgt.

oder "Temperatur ^ C"

Die Temperatur wird ab 20 °C aufwärts in 5 °C-Stufen angezeigt.

8 = Taste "Startvorwahl"

Zur Startvorwahl eines Programmes von maximal 9 Stunden und 30 Minuten. - Ausführliche Beschreibung siehe Seite 18.-

9 = Anzeigeleuchte "Zeit"

Signalisiert die Zeit in der Anzeige 6 und 7.

10 = Anzeigeleuchte "Temperatur °C"

Signalisiert die Temperatur in der Anzeige 7.

11

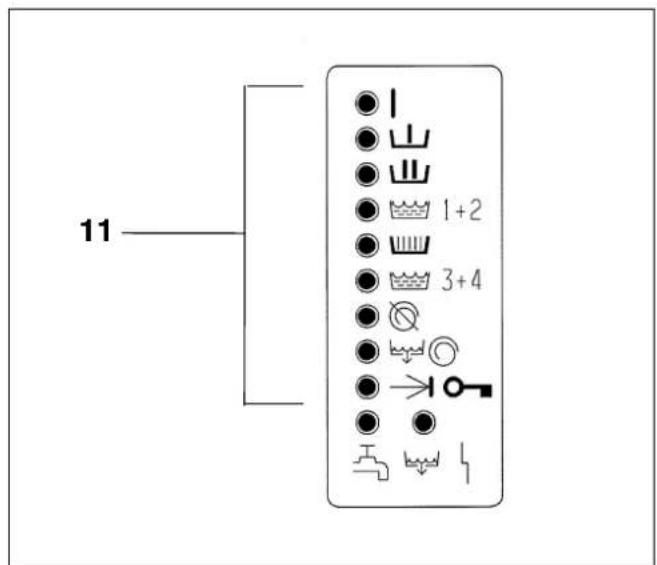

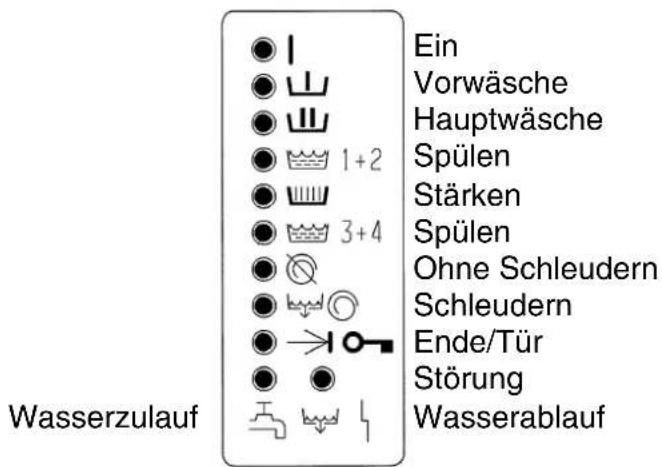

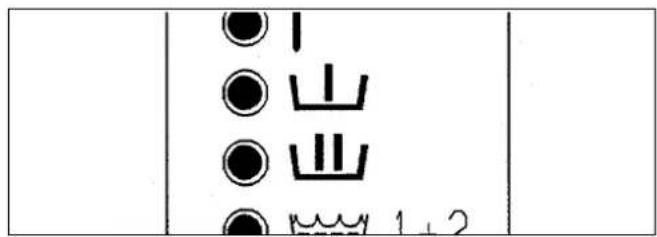

11= Programmablauf-Anzeigeleuchten

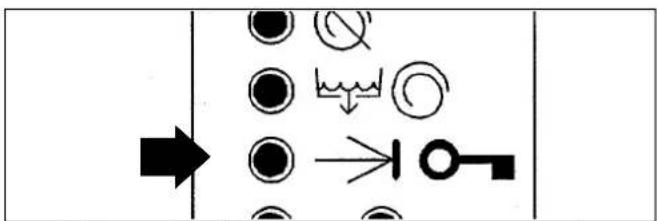

Ein Vorwäsche Hauptwäsche Spülen Stärken Spülen Ohne Schleudern Schleudern Ende/Tür Störung Wasserablauf

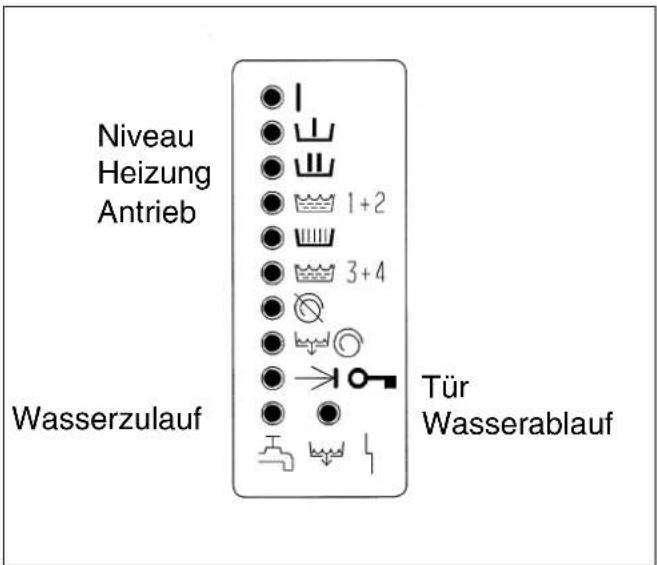

Fehlermeldungen

Fehler bzw. Störungen werden durch blinkende Anzeigeleuchten angezeigt.

Niveau Heizung Antrieb Wasserzulauf Tür Wasserablauf

Sie bedeuten:

"Niveau"

Fehler im Niveausystem (Wasserstand).

"Heizung"

Fehler im Heizsystem.

"Antrieb"

Fehler im Antriebssystem.

"Tür"

Fehler im Verriegelungssystem.

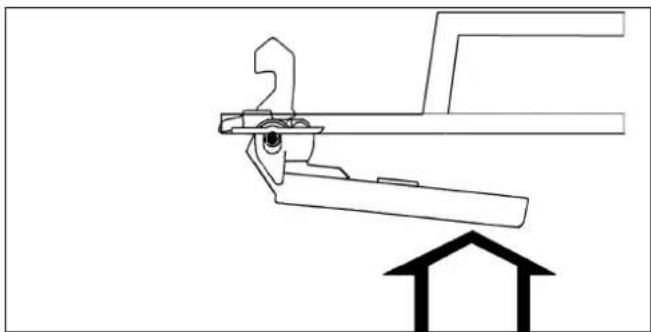

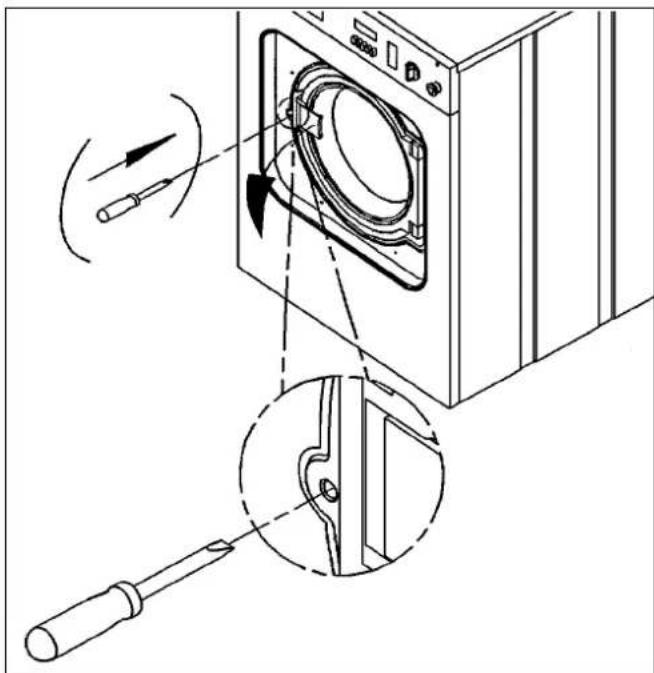

Manuelle Entriegelung vornehmen (beschrieben unter "Spannungsausfall während des Waschvorganges").

Diese bisher aufgeführten Fehler bzw. Störungen dürfen nur vom Kundendienst behoben werden.

"Wasserzulauf"

Die Wasserabsperrventile (bauseitig) wurden bei Inbetriebnahme nicht geöffnet bzw. die Siebe in den Wasserdruckschläuchen oder in den Einlaufventilen sind verschmutzt.

"Wasserablauf"

Der Ablauf des Waschschleuderautomaten ist verstopft bzw. das Ablaufventil* ist defekt.

Nach Beseitigung der Fehler bzw. Störungen muss das Waschprogramm neu gestartet werden.

*) Ein defektes Ablaufventil darf nur vom Kundendienst repariert werden.

Gilt nur für WS 5100/5140 mit Gasheizung Fehlermeldung "Heizung"

Die Anzeigeleuchte "Heizung" blinkt, wenn zum Beispiel die bauseitige Gaszufuhr zum Waschschleuderautomaten, durch ein nicht geöffnetes Gas-Absperrventil, unterbrochen ist.

Blinken weitere Anzeigeleuchten auf, so ist dies eine Folgeerscheinung und ohne Bedeutung.

Das Gas-Absperrventil öffnen, und den Waschschleuderautomaten durch Heraus- und Hereindrücken des "Ein-Aus" Schalters und Betätigung der Taste "Start" erneut starten.

Blinkt die Anzeigeleuchte "Heizung" nach dieser Maßnahme dennoch weiter, so ist zur Fehlerbeseitigung der Kundendienst anzufordern.

H G F E 20 30 40 D 20 30 40 60 95 °C 80 70 60 50 40 30 95 60 50 30 40 12 B C

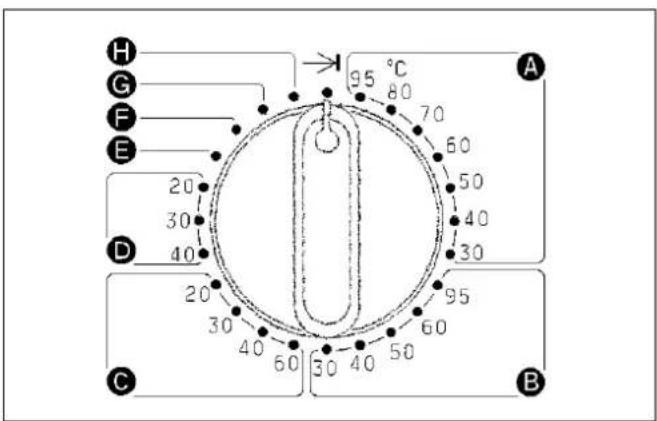

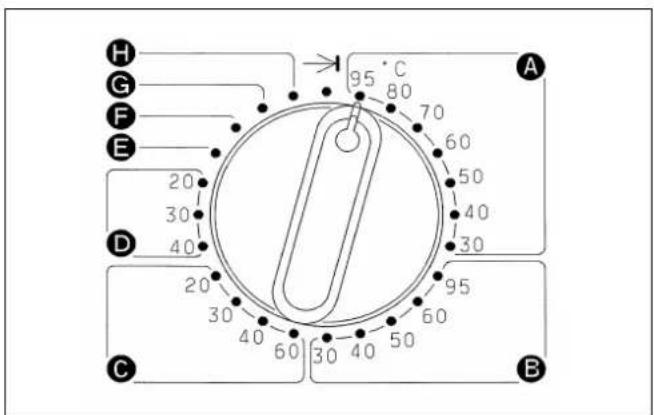

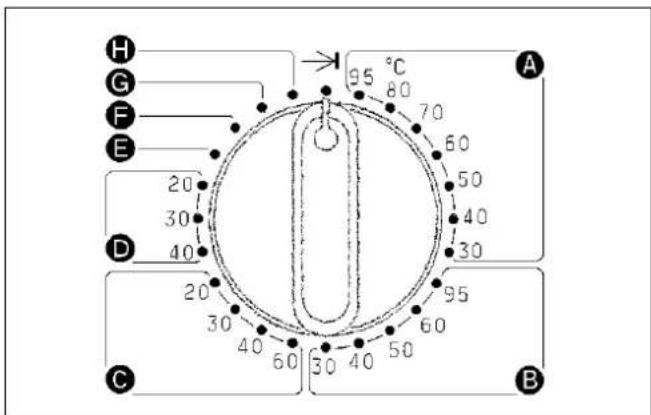

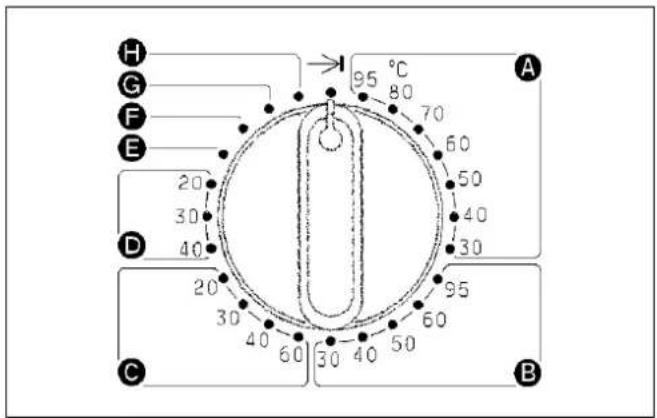

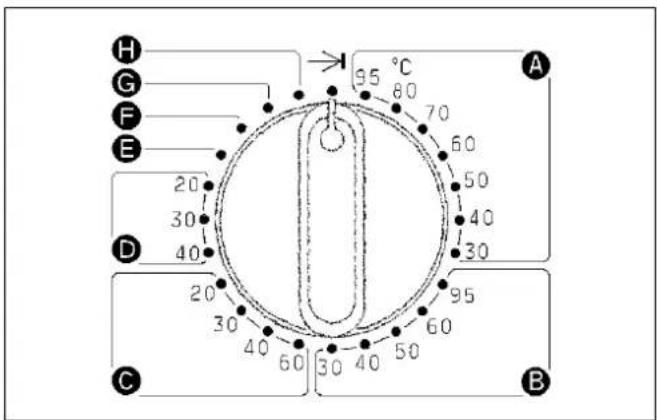

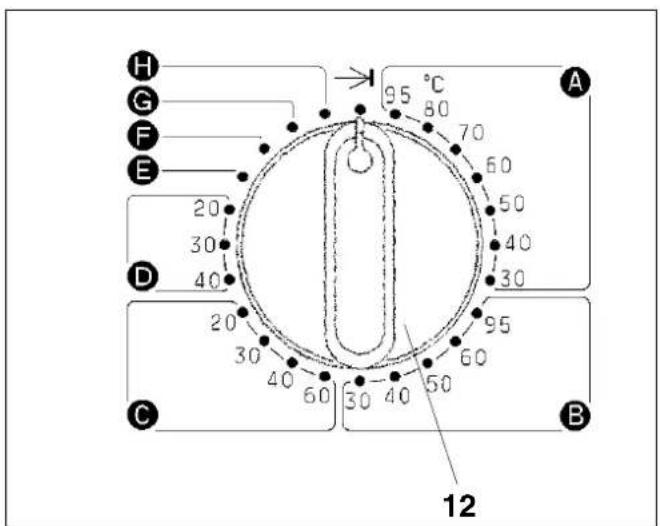

12 = Programm- und Temperaturwähler Mit dem Programmwähler wird das Waschprogramm angewählt.

A Koch-/Buntwäsche
B Pflegeleicht
© Fein/ Synthetik
D Wolle
E Mini Programm
Extra Spülen und Schleudern
G Extra Schleudern
Extra Ablauf

→| Ende

13

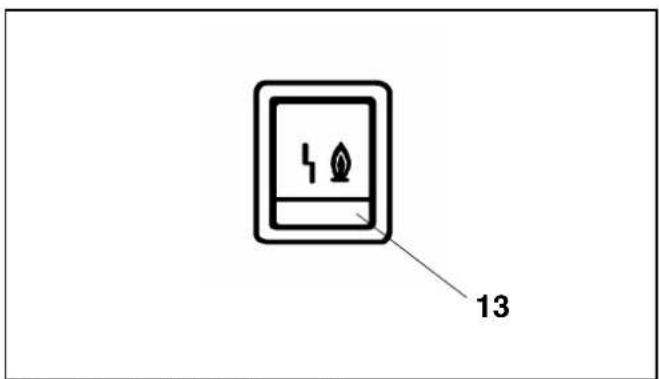

13 = Taste "Entstörung" (nur bei WS 5100 / WS 5140 mit Gasheizung) Bei einer Zündstörung ist die Taste -frühestens nach 1 Minute- zu betätigen.

14

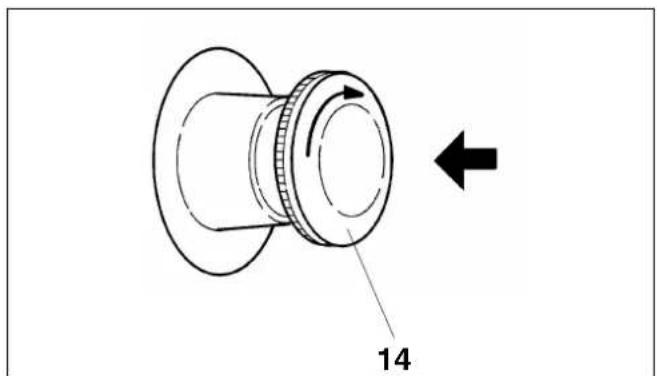

14 = Not-Aus-Schalter Betätigung nur bei Gefahr. Nach Gefahrenbeseitigung wird der Schalter durch Rechtsdrehung der gerändelten Scheibe entriegelt. Nach der Entriegelung blinkt die Anzeige "Zeit" oder "Temperatur". Es ist erneut die Taste "Start" einzudrücken, damit das unterbrochene Programm fortgesetzt wird.

INBETRIEBNAHME

Der Waschschleuderautomat darf nur durch den Kundendienst oder einen autorisierten Fachhändler in Betrieb genommen werden.

■ Wasserabsperrventile (bauseitig) öffnen.
■ Hauptschalter (bauseitig) einschalten.
■ Taschen leeren

Fremdkörper (z.B. Nägel, Münzen, Büroklammern) können Textilien und Bauteile beschädigen.

■ Wäsche einfüllen.

Füllgewichte (Trockenwäsche)

WS 5080 WS	5100 WS 5140
Programm A,E,F,Gmax. 8 kg max. 10 kg max. 14 kg
Programm Bmax. 2,5 kg max. 3,5 kg max. 5 kg
Programm C,Dmax. 1,5 kg max. 2 kg max. 3 kg

■ Fülltür schließen.

① +⊥ ↑

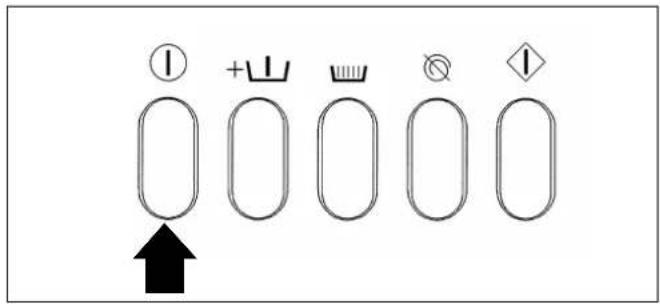

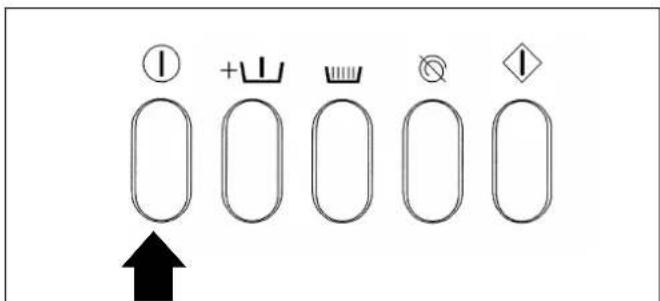

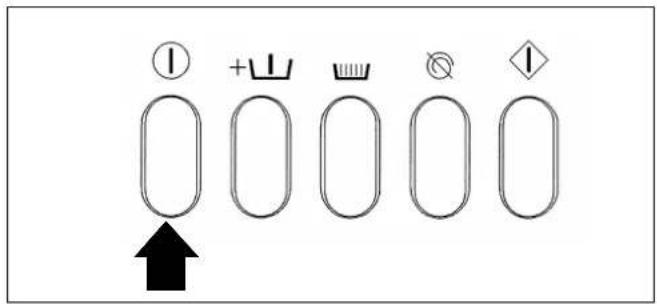

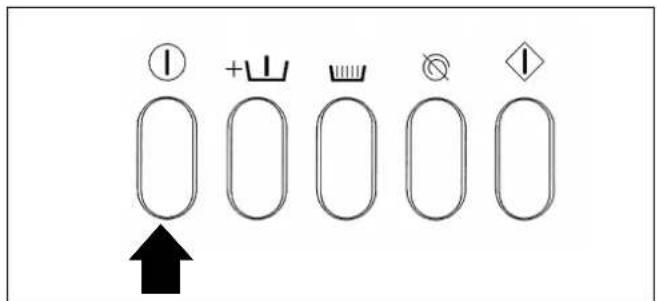

■ Schalter "Ein-Aus" eindrücken. - Die Anzeigeleuchte "Ein" leuchtet auf und die Anzeigeleuchte "Zeit" blinkt. -

H G F E 20 30 40 D 20 30 40 60 30 40 50 60 95 °C 80 70 60 50 40 30 95 60 50 40 30 B

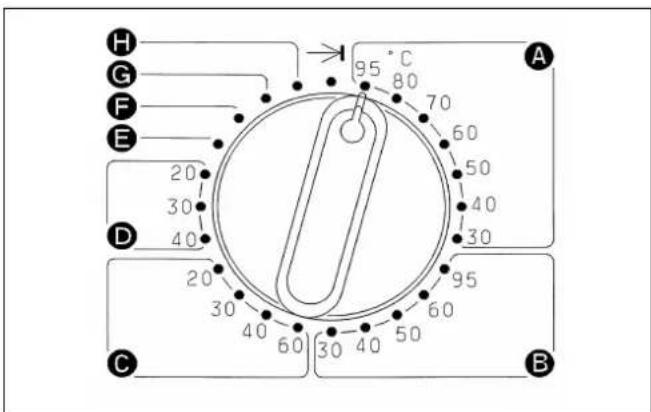

■ Programm und Temperatur wählen (z.B. Programm A Koch- / Buntwäsche 95 °C).

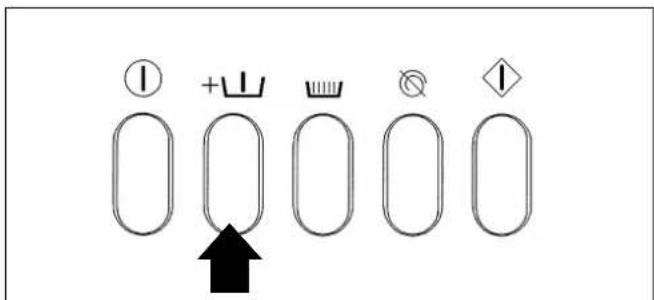

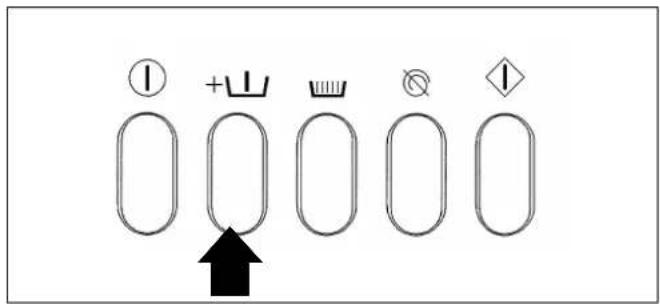

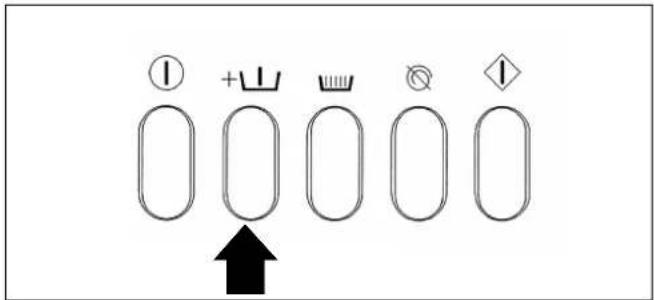

■ Vorwäsche nur bei den Programmen A, B, C, wenn gewünscht, hinzuwählen. Hierzu Schalter "Mit Vorwäsche" eindrücken.

II I

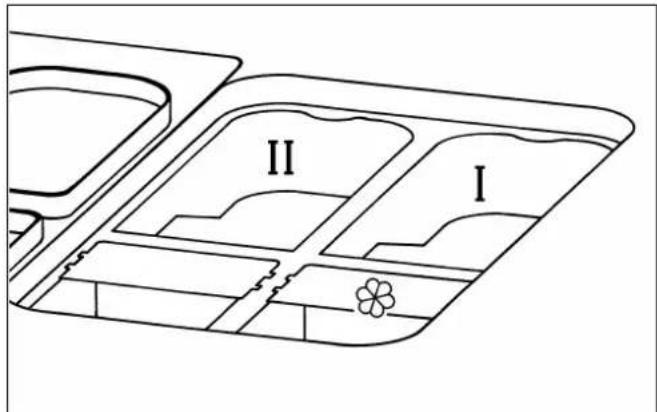

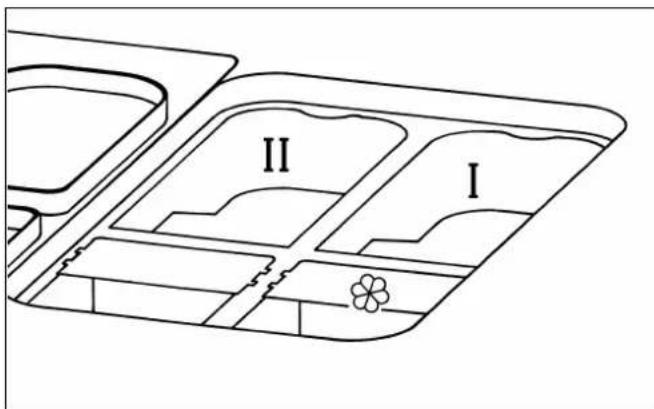

■ Waschmittel für das Hauptwaschen in Kammer II - und falls gewünscht - Waschmittel für Vorwäsche in Kammer I, Schönungsmittel in Kammer ✿️ und Bleichmittel in die Kammer ohne Symbol eingeben.

Waschmitteldosierung

Eine Überdosierung ist grundsätzlich zu vermeiden, da sie zur erhöhten Schaumbildung führt.

Keine stark schäumenden Waschmittel verwenden.

Achtung! Um bei gasbeheizten Waschschleuderautomaten ein schnelles Zusetzen der Heizungsrohre zu vermeiden, wird empfohlen, nur hochwertige Waschmittel zu verwenden.

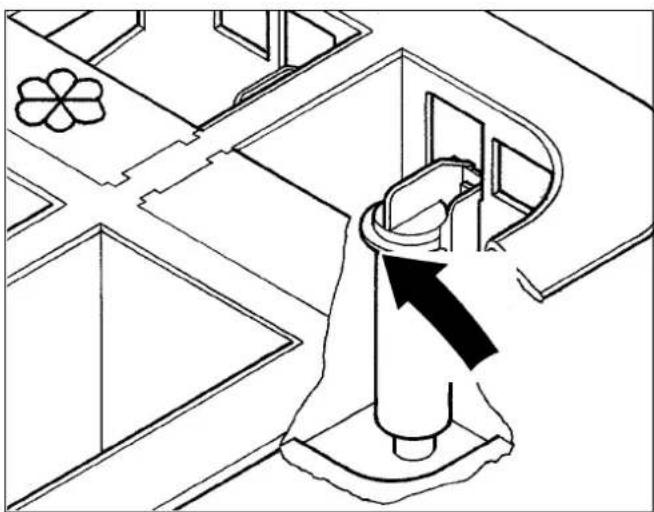

Dosiermenge:

Es sind die Angaben des Herstellers zu berücksichtigen.

Das Schönungsmittel bzw. Bleichmittel darf nicht über die Markierung hinaus eingefüllt werden.

Bei Einsatz von Bleichmittel sind mindestens 4 Spülgänge zu programmieren ( siehe

Waschprogramm-Umprogrammierung und Tabelle "Programmveränderungen").

① +⊥ ⊥ ⊕ ⊥ ⊙ ↓

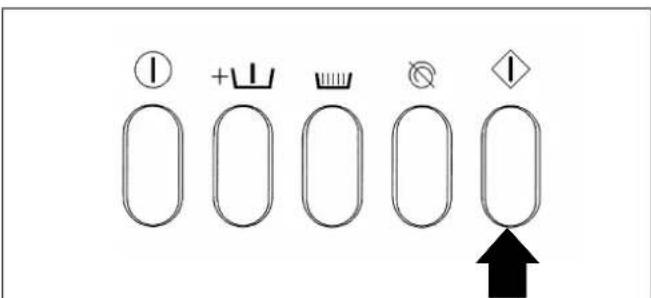

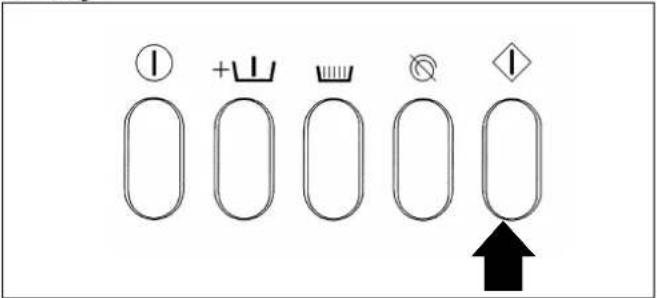

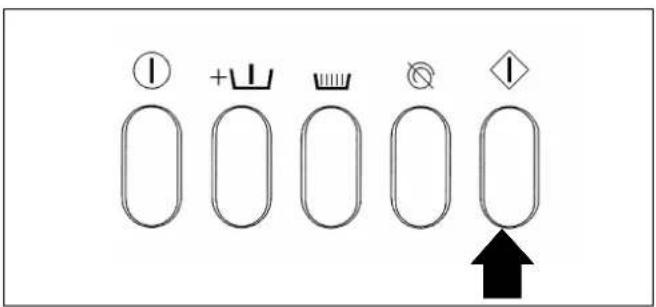

■ Taste "Start" eindrücken. - Die Anzeige "Zeit" erlischt und die Anzeige "Temperatur" leuchtet auf. -

- Das Waschprogramm läuft ab. -

■ Wurde der Schalter "Ohne Schleudern" betätigt, wird das Waschprogramm im letzten Spülgang unterbrochen. Die Anzeige-leuchte "Ohne Schleudern" leuchtet auf.

- Die Wäsche bleibt schwimmend im Wasser liegen. -

Schalter "Ohne Schleudern" erneut be- tätigen. - Es folgt Wasserablauf mit End- schleudern! -

- Soll das Programm ohne Schleudern beendet werden, Programmwähler auf

(H) (Extra Ablauf) stellen.

Gilt nur für WS 5100/5140 mit Gasheizung

■ Störungsmeldung "Zündstörung"

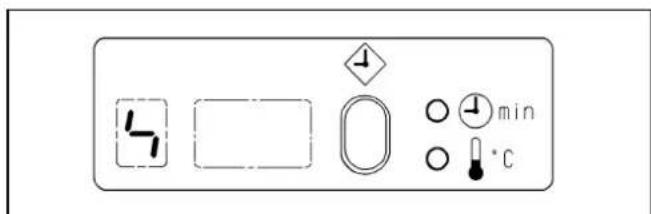

Wird auf der Anzeige "Zeit h" das Symbol " } " angezeigt, dann liegt eine Zündstörung vor.

Den Zündvorgang -frühestens nach 1 Minute- durch Betätigung der Taste "Entstörung" wiederholen.

Bleibt die durchgeführte Maßnahme ohne Erfolg, dann ist zur Fehlerbeseitigung der Kundendienst anzufordern.

■ Störungsmeldung "Flusenfilter verstopft" Ertönt während eines Waschprogrammablaufs ein Dauerton, so ist der Flusenfilter zu reinigen (beschrieben unter Reinigung und Pflege "Flusenfilter reinigen").

■ Öffnen der Fülltür nach Programmende.

Nach Aufleuchten der Anzeigeleuchte "Ende" Tür durch Ziehen des Türgriffes öffnen.

Hinweis:

Lässt sich die Fülltür nicht öffnen, ist gegen den Türgriff zu drücken und anschließend nochmals der Türgriff zu ziehen.

- Die Fülltür nie mit Gewalt öffnen! -

■ Wäsche entnehmen.

- Keine Wäschestücke in der Trommel lassen. Diese Textilien können sonst beim nächsten Waschprogramm einlaufen oder andere Textilien verfärben. -

Sind keine weiteren Waschprogramme mehr vorgesehen:

■ Hauptschalter (bauseitig) ausschalten.

■ Wasserabsperrventile (bauseitig) schließen.

Hinweise

Bleichmittel

Bleichen Sie nur Textilien, die mit dem Pflegesymbol △ gekennzeichnet sind.

Die Zugabe von flüssigem Bleichmittel darf nur in die dafür vorgesehene Einspülkammer (ohne Symbol) erfolgen. Nur dann ist gewährleistet, dass das Mittel automatisch wäschegerecht zum 2. Spülgang eingespült wird (Kaltbleiche). Die Zugabe flüssiger Bleichmittel bei Buntwäsche ist nur dann unbedenklich, wenn der Textilhersteller in der Pflegekennzeichnung auf die Farbechtheit hinweist und das Bleichen ausdrücklich erlaubt.

Mit Vorwäsche

① +⊥ ↓ ↑

Für stark verschmutzte Wäsche kann eine Vorwäsche hinzugewählt werden.

Der Schalter ist nur dann wirksam, wenn das Programm Koch- / Buntwäsche, Pflegeleicht oder Fein / Synthetik gewählt wurde.

Nach einem Programmstart ist der Schalter "Mit Vorwäsche" nicht mehr wirksam.

Ohne Schleudern

① +⊥ ⊥ ⊖ ↓

"Ohne Schleudern" kann in allen Programmen hinzugewählt werden. Nach Programmwahl ist der Schalter "Ohne Schleudern" einzudrücken. Die Anzeigeleuchte "Ohne Schleudern" fordert durch Leuchten im Schritt "Ohne Schleudern" zur Programmfortführung auf. Das Programm wird durch Herausdrücken des Schalters "Ohne Schleudern" mit Schleudern fortgesetzt.

Sollen die Programme ohne Schleudern ausgeführt werden, wird das Programm "H" (Extra Ablauf) angewählt. Das Ablaufventil wird 1 Minute geöffnet, ohne die Taste "Start" zu betätigen.

Schleuderzeiten

- Nach dem letzten Spülgang und nicht betätigter Taste "Ohne Schleudern". -

Programm:

A = 7 Minuten

B, C und D = 1 Minute

E und F = 7 Minuten

Bei Überschreiten der zulässigen Unwucht wird der Schleudervorgang unterbrochen. Der Wiederanlauf geschieht automatisch bei Unterschreiten der zulässigen Unwucht.

Mini Programm

Dieses Programm ist nur für leicht verschmutzte Wäsche gedacht. Setzen Sie bitte eine entsprechend geringere Menge Waschmittel ein. Das Programm besteht aus einer Hauptwäsche (Waschtemperatur) 40°C, umprogrammierbar auf kalt, 50°C oder 60°C), 2 Spülgängen und dem Endschleudern.

Stärken

① +⊥ ⊥ ⊥ ⊥ ↑

Stärken kann in den Programmen Koch-/Buntwäsche und dem Mini Programm hinzugewählt werden.

Nach Programmwahl ist der Schalter "Stärken" einzudrücken.

Wird der Programmpunkt "Stärken" erreicht, leuchtet die Anzeigeleuchte "Stärken" auf. Das Programm wird durch Herausdrücken des Schalters "Stärken" fortgesetzt.

II I

Das nach Herstellerangabe aufbereitete Stärkemehl dem einfließenden Wasser über Kammer I zugeben.

Programm raffen

H G F E 20 30 40 D 20 30 40 60 30 40 50 60 95 °C 70 60 50 40 30 95 80 A B

Soll ein Programm gerafft werden, so ist der Programmwähler auf Position "Ende" zu stellen. Die Programmablauf-Anzeigeleuchten zeigen blinkend den jeweiligen Stand der Programmraffung an. Eine erneute Programmanwahl bewirkt die Fortführung des Programmes.

Programmabbruch bei aktiver Spitzenlastfunktion

Bleibt die Heizung im Thermostopschritt länger als 45 Minuten abgeschaltet, dann wird das Waschprogramm abgebrochen. Der Programmabbruch wird durch die Fehlermeldung "Heizung" angezeigt (die Anzeige-leuchte "Hauptwäsche" blinkt). Schalter "Ein-Aus" heraus- und hereindrücken (die Anzeigeleuchte "Hauptwäsche" erlischt). Taste "Start" betätigen, das Programm wird somit neu gestartet.

Spannungsausfall während des Waschvorganges / Manuelle Entleerung des Laugenbehälters und Entriegelung der Fülltür

Bei kurzzeitigem Spannungsausfall:

Das Programm bleibt in der zuletzt eingenommenen Position stehen.

Nach Spannungswiederkehr signalisiert die Anzeige "Zeit" oder "Temperatur" durch Blinken, dass eine Programmunterbrechung vorlag.

① +⊥ ⊥ ← ↓

Taste "Start" betätigen, das Programm wird fortgesetzt.

Bei längerem Spannungsausfall:

Hauptschalter (bauseitig) ausschalten.

Programmwähler auf "Ende" stellen.

Zum Entnehmen der Wäsche muss zuerst das Ablaufventil manuell geöffnet und danach die Fülltür manuell entriegelt werden.

Wasserabsperrventile (bauseitig) schließen.

Ablaufventil durch Lösen der Entlüftungs- schraube (Schlüsselweite 17) öffnen -nicht ganz herausdrehen- und die Lauge ablaufen lassen. Achtung! Aus der Schraubenöffnung tritt geringfügig Wasser aus (ca. 100 ccm), das mit einem geeigneten Behältnis aufgefangen werden sollte.

Entlüftungsschraube anschließend wieder festschrauben und auf Dichtigkeit überprüfen.

Fülltür öffnen und die Wäsche entnehmen.

Hinweis:

1. Den Schraubendreher zuerst in die Öffnung (siehe Abbildung) stecken, hineindrücken und festhalten.

2. Mit der rechten Hand gegen den Türgriff drücken und anschließend durch Ziehen des Türgriffes die Fülltür öffnen.

- Die Fülltür nie mit Gewalt öffnen! -

Programmabbruch

H G F E 20 30 40 D 20 30 40 60 30 40 50 95 °C 80 70 60 50 40 30 95 60 50 40 30 B

Soll das Programm abgebrochen werden, so ist der Programmwähler auf Position "Ende" zu stellen und die Taste "Start" zu betätigen.

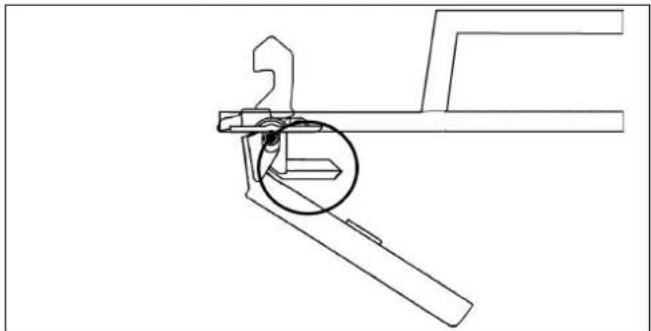

Die Tür läßt sich nicht öffnen

Gegen den Türgriff drücken, die Maschine aus- und einschalten und anschließend nochmals den Türgriff ziehen.

Die Sicherung des Türgriffes ist ausgerastet.

Der Türgriff hat seine Funktion verloren. Die Tür kann jetzt weder geöffnet noch geschlossen werden.

Das Ausrasten der Sicherung soll eine Beschädigung des Türgriffes und Schlosses bei gewaltsamer Öffnung der Tür verhindern.

Kräftig gegen den Türgriff drücken, bis die Sicherung deutlich hörbar wieder einrastet.

- Die Tür kann wieder geöffnet oder geschlossen werden.

Startvorwahl

① +⊥ ⊥ ⊥ ⊥ ↑

Nach dem Schließen der Fülltür und Eindrücken des "Ein-Aus" Schalters signalisiert ein Blinken der Anzeigeleuchte "Zeit" die Möglichkeit der Startvorwahl.

Mit der Taste "Startvorwahl" kann in Schritten von 30 Minuten, vor oder auch nach einer Programmwahl, eine Startvorwahl bis zu 9 Stunden und 30 Minuten eingegeben werden. Wird bei der Anzeige 9 Stunden und 30 Minuten die Taste "Startvorwahl" nochmals betätigt, dann erlischt die Anzeige. Mit einer weiteren Tastenbetätigung erscheint wieder 30 Minuten.

Nach Einstellung der Startvorwahl wird der Vorgang mit der Taste "Start" abgeschlossen. Aus der abnehmenden Zeitanzeige ist ersichtlich, wie lange es noch bis zum automatischen Programmstart dauert.

Vor Betätigung der Taste "Start" ist das Löschen der Startvorwahl durch Heraus- und Hereindrücken des "Ein-Aus" Schalters möglich.

Nach dem Start kann nur über die Programmwähler-Stellung "Ende" und Betätigen der Taste "Start", die Startvorwahl und das vorher gewählte Programm gelöscht werden.

Nach Ablauf der eingestellten Startvorwahl startet das Programm, die Anzeigeleuchte "Zeit" erlischt. Die Anzeige "Zeit min." / "Temperatur °C" zeigt die Wassertemperatur bis zum Öffnen des Ablaufventils am Ende der Hauptwäsche an. Danach Restzeitanzeige bis Programmende.

Verändern einzelner Waschprogramme durch Umprogrammierung

Einzelne Waschprogramme lassen sich individuell verändern und somit an unterschiedlichste Waschgewohnheiten und Waschverfahren anpassen.

Beispiel einer Umprogrammierung

Voraussetzungen:

I +山 w Q I

Der Waschschleuderautomat muss ausgeschaltet und die Fülltür geschlossen sein.

Alle übrigen Drucktasten müssen ebenfalls auf "Aus" stehen, also herausgedrückt sein.

H G F E 20 30 40 D 20 30 40 60 30 40 50 60 95 °C 80 70 60 50 40 30 A 95 B

Der Programmwähler muss auf Position "Ende" stehen.

① +⊥ ←→ ↑

Schalter "Ein-Aus" hereindrücken.

- Die Anzeigeleuchte "Ein" leuchtet auf und die Anzeigeleuchte "Zeit" blinkt. -

① +山 ↑

Taste "Mit Vorwäsche" innerhalb von 4 Sekunden 2x herein- und herausdrücken.

Nach wenigen Sekunden:

P 1 0 min °C

leuchtet auf der Anzeige "Zeit h" der Buchstabe "P" auf.

- Die Programmablauf-Anzeigeleuchten "Vorwäsche" und "Hauptwäsche" blinken. -

- Eine Umprogrammierung kann durchgeführt werden; siehe Beispiel nächste Seite. -

Beispiel:

Veränderung der Temperaturhaltezeit in der Vorwäsche von 4 Minuten auf 2 bzw. 8 oder 20 Minuten.

4 Minuten 2 Minuten

8 Minuten 20 Minuten

Gewählt werden 8 Minuten.

H G F E 20 30 40 D 20 30 40 60 30 40 50 60 95 °C 70 60 50 40 30 95 80 A B

Den Programmwähler auf Programm A/ 95 °C" stellen.

Die Taste "Start" so lange betätigen, bis auf

P 3 0 min +°C

den Anzeigen "P 3" erscheint.

Schalter "Ein-Aus" herausdrücken.

20 M.-Nr. 04 506 754

① +⊥ ↑

- Die Veränderung der Temperaturhaltezeit in der Vorwäsche ist gespeichert, der Programmiervorgang beendet.-

Programmierung bitte in die Liste auf der nächsten Seite eintragen.

H G F E 20 30 40 D 20 30 40 60 30 40 50 60 95 °C 70 60 50 40 30 95 A B

Programmwähler auf Position "Ende" stellen.

Weitere Möglichkeiten zur Programmveränderung auf nächster Seite.

	Programm-veränderungen	Position des Programmwahl-schalters		Optionen* Standard				Bemerkungen Programmierte		Optioneneintragen
				1		*	2	3	4
Vorwäsche	Temperaturhaltezeit in der Vorwäsche	A	Koch-/ Bunt-wäsche 95 °C	4 Min 2	Min 8 Min 20 Min
	Temperaturhaltezeit in der Zusatzvorwäsche		Koch-/ Bunt-wäsche 80 °C	0 Min 4	Min 6 Min 10 Min			mit "0" keine Zusatz-vorwäsche
	Temperatur in der Vorwäsche		Koch-/ Bunt-wäsche 70 °C	40 °C	kalt 50 °C	60	°C
	Temperatur in der Zusatzvorwäsche		Koch-/ Bunt-wäsche 60 °C	40 °C	kalt 50 °C	60	°C
	Niveau in der Vorwäsche		Koch-/ Bunt-wäsche 50 °C	I 2)	II I III			nur für Koch-/ Buntwäsche und Pflegeleicht
	Niveau in der Zusatzvorwäsche		Koch-/ Bunt-wäsche 40 °C	I	I	I 2)	III	nur für Koch-/ Buntwäsche und Pflegeleicht
	Zwischenschleudern nach der letzten Vorwäsche		Koch-/ Bunt-wäsche 30 °C	ja nein				nur für Koch-/ Buntwäsche ≥60 °C
Hauptwäsche	Temperaturhaltezeit in der Hauptwäsche	B	Pflegeleicht 95 °C	6 Min 4	Min 12	Min 20	Min	nur für Koch-/ Buntwäsche, Pflegeleicht u. Fein/Synthetik
	Niveau in der Hauptwäsche 3)		Pflegeleicht 60 °C	I 2)	II I III			nur für Koch-/ Buntwäsche, Mini und Pflegeleicht
	Reaktivieren (Abkühlung der Flotte)		Pflegeleicht 50 °C	ja nein				nur Koch-/ Buntwäsche ≥60 °C
	Cool Down (Zeitliche Abkühlung der Flotte)		Pflegeleicht 40 °C	ja nein
Spülen	Spülzeit		Pflegeleicht 30 °C	3 Min	3,5 Min	4 Min	4,5 Min	nur für Spülgang 2 - 5
	Anzahl der Spülgänge 4)	C	Fein/Synthetik 60 °C	3	4	5	2	nur für Koch-/ Buntwäsche, Pflegeleicht, Fein/Synthetik und Wolle
	Niveau in den Spülgängen 1 - 5 4)		Fein/Synthetik 40 °C	II	III I			nur für Koch-/ Buntwäsche, Mini und Pflegeleicht
	1 Minute Waschen mit Ablauf		Fein/Synthetik 30 °C	nein ja				nur für Spülgang 2 - 5
Sonderfunktionen	Letzter Spülgang mit Warmwasser		Fein/Synthetik 20 °C	nein ja				Warmwasser Ventil I, Warmwasser Ventil II und Kaltwasser Ventil III
	Zeitlicher Wasserzulauf	D	Wolle 40 °C	0 30	Sek 45	Sek 90	Sek	nur für den 1. Wasserzulauf 1)
	Temperaturhaltezeit im Miniprogramm		Wolle 30 °C	6 Min 4	Min 2 Min 1 Min
	Temperatur im Miniprogramm		Wolle 20 °C	40 °C	kalt 50	°C 60	°C
	Spülgänge im Miniprogramm	E		2	3	4	5
	Endschleuderzeit 4)	F		7 Min 5	Min 3 Min 11 Min			nur für Koch-/ Buntwäsche und Mini
	Endschleuderzeit	G		7 Min 5	Min 3 Min 14 Min			nur für Extra Schleudern
	Endschleuderzeit	H		7 Min 5	Min 3 Min 1 Min			nur für Extra Spülen und Schleudern

^1) Der zeitliche Wasserzulauf wird immer nur beim ersten Wasserzulauf ausgeführt. Zusätzlich muss Niveau I in der Vorwäsche, Zusatzvorwäsche und Hauptwäsche programmiert sein. Der zeitliche Wasserzulauf wird begrenzt auf Niveau III.

^2) Spezieller Wasserzulauf in der Vorwäsche bzw. in der Hauptwäsche (nur 1. Wasserzulauf). Bis Niveau I keine Waschbewegung. Von Niveau I bis Niveau II Schongang. Ab Niveau II Normalgang und nachgetankt wird nur mit dem Rückschaltpunkt Niveau I auf Niveau I.

^3) Diese Funktion wird nur ohne Vorwäsche ausgeführt. Mit einer Vorwäsche wird in der Hauptwäsche immer nur auf Niveau I begrenzt.

^4) Eine Änderung der Standardoption - insbesondere, wenn die Standardoptionen der drei mit ^4) gekennzeichneten Funktionen gleichzeitig geändert werden sollen - ist nur nach vorheriger Absprache mit dem Kundendienst vorzunehmen.

Zusatz-Programme

Die Programmierung dieser Programme darf nur durch den Kundendienst vorgenommen werden.

Programm "Sluice" (gilt für Großbritannien) [2 x Vorspülen, Vorwäsche, Hauptwäsche, 3 Spülgänge, Endschleudern]

Programm "Thermische Desinfektion ohne Vorwäsche" [letztes Spülen mit 70 °C]

Programm "Chemothermische Desinfektion ohne Vorwäsche" [Hauptwäsche 60 °C (+2, -1 °C), Haltezeit 10 Minuten und letztes Spülen mit 70 °C]

Programm "Fäkal" [3 x Vorspülen, Vorwäsche, Vorspülen, Hauptwäsche, 3/4/5 Spülgänge, Endschleudern]

Programm "Thermische Desinfektion mit Vorwäsche" [Vorwäsche mit 95 °C (+2, -1 °C) und Haltezeit 10 Minuten]

Programm "Prüfverfahren nach Sanfor" [Hauptwäsche, Haltezeit 40 Minuten, 2 Spülgänge 1. Spülen 60 °C, Haltezeit 6 Min. 2. Spülen 60 °C, Haltezeit 9 Min., Endschleudern]

Mögliche Ursachen der erhöhten Schaumbildung:

- Waschmittelsorte

■ Verwenden Sie Waschmittel, die für gewerbliche Waschmaschinen geeignet sind. Haushaltswaschmittel sind nicht geeignet.

- Überdosierung des Waschmittels

■ Beachten Sie die Dosierangaben des Waschmittelherstellers und dosieren Sie entsprechend der örtlichen Wasserhärte*.

– stark schäumendes Waschmittel

■ Setzen Sie ein weniger stark schäumen- des Waschmittel ein oder ziehen Sie einen Waschmittelanwendungstechniker hinzu.

- sehr weiches Wasser

■ Bei Wasser im Härtebereich 1 entsprechend den Angaben des Waschmittelherstellers weniger dosieren.

– Verschmutzungsgrad des Waschgutes

■ Bei leicht verschmutztem Waschgut entsprechend den Angaben des Waschmittelherstellers weniger dosieren.

– Rückstände im Waschgut wie z.B. Reinigungsmittel

■ Zusätzliches Vorspülen ohne Temperatur, ohne Waschmittel. Mit Einweichmittel vorbehandelte Wäsche vor dem Waschen gut spülen.

- geringe Beladungsmenge

■ Die Waschmitteldosierung entsprechend verringern.

– Gasbeheizte Maschinen

Bei gasbeheizten Maschinen wird die Wasch-lauge über das Heizregister umgepumpt. Diese zusätzliche Bewegung der Lauge nutzt das Waschmittel optimal aus, fördert aber die Schaumbildung.

■ Beachten Sie die zuvor genannten Punkte.
■ Verwenden Sie ein schaumreduziertes Waschmittel.
■ Bis zu 30 % unterdosieren je nach Waschmittel (nicht bei der Desinfektion).

Wasserhärten

Härte-bereich	Wasser-eigen-schaften	Gesamt-härte in mmol/l	deutsche Härte °d
I weich	0 - 1,3 0 -	7
II mittel	1,3 - 2,5 7	- 14
III hart	2,5 - 3,8 14	- 21
IV sehr	hart über 3,8 über 21

*) Wenn Sie den Härtebereich nicht kennen, informieren Sie sich bei Ihrem Wasserversorgungsunternehmen.

Reinigung und Pflege möglichst nach Gebrauch des Waschautomaten vornehmen.

Zur Reinigung des Waschautomaten darf kein Hochdruckreiniger und kein Wasserstrahl benutzt werden.

Fremdrostbildung

Die Trommel und der Laugenbehälter sind aus rostfreiem Edelstahl hergestellt. Eisenhaltiges Wasser oder eisenhaltige Fremdkörper (z.B. Büroklammern, Eisenknöpfe oder Eisenspäne) die mit dem Waschgut eingebracht werden, können zu Fremdrostbildung in der Trommel bzw. dem Laugenbehälter führen. Reinigen Sie in diesem Fall die Trommel bzw. den Laugenbehälter regelmäßig und unmittelbar nach Auftreten des Fremdrostes mit handelsüblichen Edelstahlpflegemittel. Die Türdichtungen sind auf eisenhaltige Rückstände zu kontrollieren und mit oben genannten Mitteln gründlich zu reinigen. Diese Maßnahmen sind vorbeugend regelmäßig durchzuführen.

Der Waschmitteleinspülkasten ist nach Gebrauch mit warmem Wasser gründlich von Waschmittelrückständen und Verkrustungen zu säubern. Reinigen Sie ebenfalls die Saugheber der Kammern für Waschhilfsmittel.

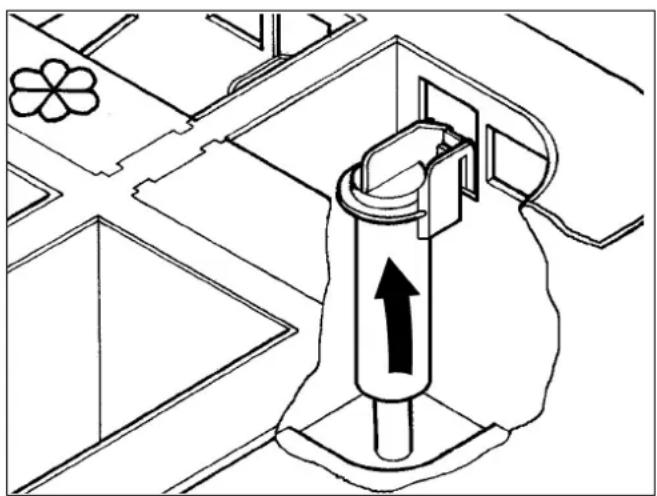

Saugheber herausziehen, mit warmem Wasser reinigen und anschließend in umgekehrter Reihenfolge wieder einsetzen (Saugheber muss eingehängt sein).

Flusenfilter reinigen

- Gilt nur für WS 5100/5140 mit Gasheizung - Das Sieb im Flusenfilter ist regelmäßig auf Verflusung zu kontrollieren und nötigenfalls zu reinigen. Die Kontrolle bzw. Reinigung darf nur nach beendetem Waschprogramm und entleertem Laugenbehälter durchgeführt werden.

- Ein verstopfter Flusenfilter wird durch einen Dauersummton während des Waschprogrammablaufs angezeigt.-

Für die Reinigung des Flusenfilters ist folgende Reihenfolge einzuhalten:

1. Programmwähler auf "Extra Ablauf" stellen.

2. Nach Entleerung des Laugenbehälters den Programmwähler auf "Ende" stellen.

Stellen Sie eine Schüssel oder ein ähnliches Gefäß zur Aufnahme von etwa 2 Liter Lauge unter den Flusenfilter.

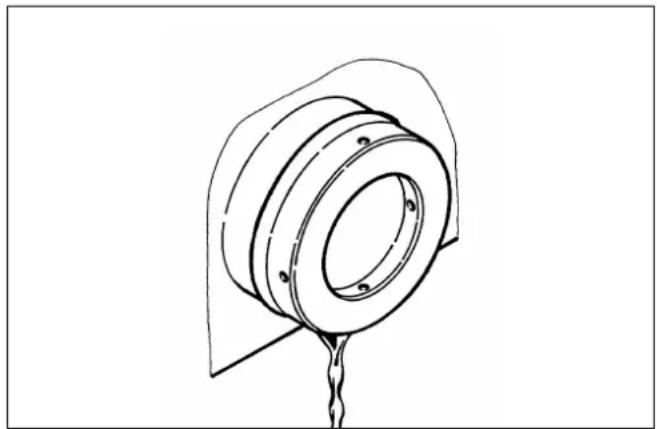

Öffnen Sie durch Linksdrehung des Deckels - etwa eine halbe bis ganze Umdrehung - den Flusenfilter.

Die im Flusenfilter verbliebene Lauge läuft aus. - Vorsicht bei heißer Lauge! - Falls erforderlich, ist das Auffanggefäß mehrmals zu entleeren.

Läuft keine Lauge mehr aus, dann schrauben Sie den Deckel vom Flusenfilter ab. Sie entfernen damit gleichzeitig auch das Flusensieb aus dem Flusenfilter.

Reinigen Sie das Flusensieb und das Gehäuseinnere des Flusenfilters.

Flusensieb wieder einsetzen und Deckel durch Drehen nach rechts fest verschließen.

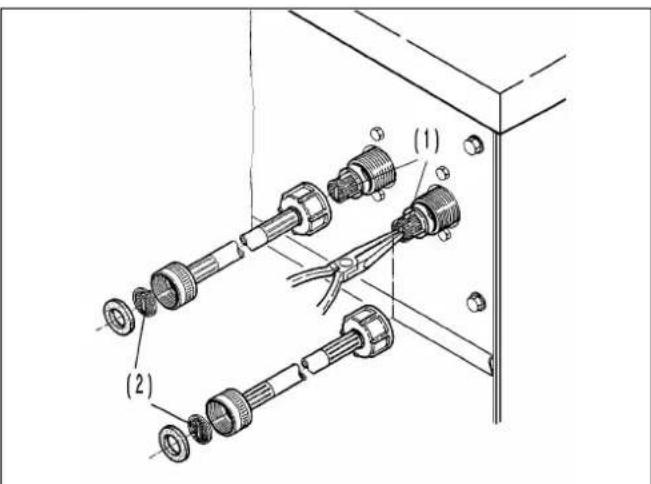

(1) (2)

Die Siebe (1) und (2) sind von Zeit zu Zeit auf Verschmutzung zu kontrollieren und gegebenenfalls zu reinigen.

Waschmaschinengehäuse, Schalterblende und Kunststoffteile nur mit einem milden Reinigungsmittel oder einem weichen, feuchten Tuch reinigen und anschließend trockenreiben.

Zur Reinigung der Gehäuseteile aus Edelstahl ist ein handelsübliches Edelstahlpflegemittel zu verwenden.

Scheuermittel zerkratzen die Oberfläche.

Damit der Waschautomat nach Gebrauch austrocknen kann, ist die Fülltür nicht zu schließen, sondern nur anzulehnen.

Bei einer längeren Stillstandzeit der Maschine (ab 4 Wochen), ist die Trommel einige Umdrehungen zu drehen. Wiederholen Sie alle 4 Wochen die Drehung der Trommel, um Lagerschäden vorzubeugen.

Bei Störungen benachrichtigen Sie bitte den Kundendienst.

Der Kundendienst benötigt Model, Seriennummer (SN) und Materialnummer (M.-Nr.). Alle Angaben finden Sie auf den Typenschildern:

Model
SN:	/ 0 0 0 0 0 0 0 0
Art.-Nr.		Mat -Nr.
IBN

Bei geöffneter Tür, oder oben an der Maschinenrückseite.

Im Ersatzfall dürfen ausschließlich Original-Ersatzteile verwendet werden (auch in diesem Fall benötigt der Kundendienst Model, Seriennummer (SN) und Materialnummer (M.-Nr.).

Model					SSSS					IBN
SN:
Art.-Nr.
Mat.-Nr.					-UT-		=		Total		Total
Og						Og
Og						Og
Og						Og
Og						Og
-					=
H
					D=
		∅←→			Qn(Hi)
		○
		Vol./G			IP X4 CE X250000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE C E

Model
SN:	/ 0 0 0 0 0 0 0 0
Art.-Nr.		Mat -Nr.
IBN

1 Modell
2 Seriennummer
3 Artikelnummer
4 Materialnummer
5 Spannung/Frequenz
6 Steuersicherung
7 Antriebsmotor
8 Trommeldaten
9 Trommeldurchmesser/Trommeltiefe
10 Schleuderdrehzahl
11 Trommelinhalt/Wäschetrockengewicht
12 Kinetische Energie
13 Hochlaufzeit
14 Bremszeit
15 Heizung
16 Bezeichnung/Baujahr
17 Inbetriebnahmedatum
18 Elektroheizung
19 Sicherung (bauseitig)
20 Dampfheizung indirekt
21 Dampfheizung direkt
22 Gasheizung
23 Feld für Prüfzeichen/Kennzeichen

Geräuschemission

A-bewerteter Schalleistungspegel

Waschen Schleudern

WS 5080 65,6 dB 80,7 dB

WS 5100 63,0 dB 77,7 dB

WS 5140 69,3 dB 73,5 dB

gemessen nach EN ISO 9614-2

Dieser Waschautomat ist nur zur Anwendung für Wäsche, die nicht mit gefährlichen oder entzündlichen Arbeitsstoffen durchsetzt ist, bestimmt.

Um eventuelle Frostschäden zu vermeiden, sollte der Waschautomat auf keinen Fall in frostgefährdeten Räumen aufgestellt werden.

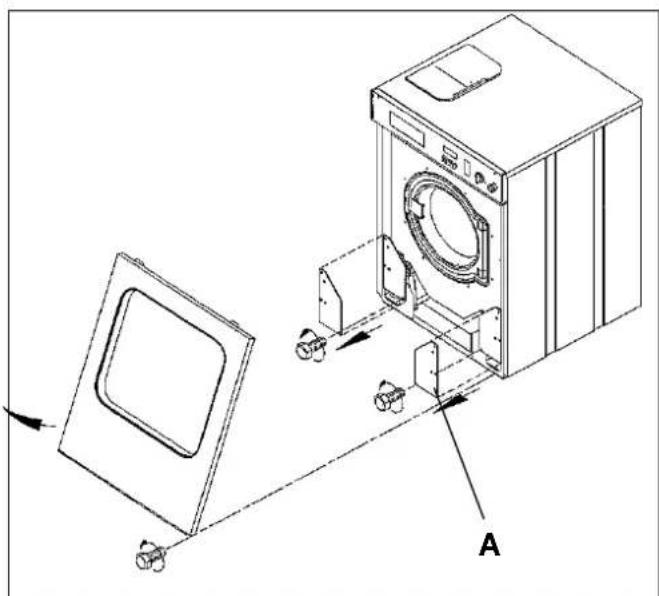

Die rot gekennzeichneten Transportsicherungen "A" und "B"

sind erst am Aufstellungsort zu entfernen.

Hierzu müssen Vorderwand und Rückwand abgenommen werden.

Waschautomaten durch Verstellen der Schraubfüße waagerecht aufstellen. Der Grundrahmen darf nicht aufliegen. Maschinenbefestigung ist erforderlich.

Bei Sockelaufstellung muss der Waschautomat grundsätzlich befestigt werden (siehe beiliegenden Installationsplan).

Den Waschautomaten nicht auf Teppichboden stellen, wenn der Teppichboden die Ventilationsöffnungen am Gehäuseboden verschließen kann.

Wasseranschlüsse

Kaltwasser Warmwasser Kaltwasser

Hartwasser

Der Anschluss an die nach DIN 1988 erstellte Versorgungsleitung muß über ein Wasserabsperrventil erfolgen. Diese Montage darf nur ein zugelassener Installateur unter Einhaltung der länderspezifischen Vorschriften vornehmen.

• DVGW (Deutschland)
• ÖVGW (Österreich)
• SVGW (Schweiz)
• Vorschriften des zuständigen Wasserversorgungsunternehmens oder regionale Bauordnungen.

Wasserzulauf / -ablauf anschließen (siehe beiliegenden Installationsplan).

Für den Wasseranschluss müssen grundsätzlich die mitgelieferten Zulaufschläuche verwendet werden.

Damit der mit 90 °C gekennzeichnete Warmwasserschlauch noch lange Jahre druckfest bleibt, darf er nur an eine Warmwasserleitung mit maximal 70 °C angeschlossen werden.

Verwenden Sie im Falle eines Austausches nur Schlauchqualitäten mit einem Platzdruck von mindestens 70 bar Überdruck und für eine Wassertemperatur von mindestens 90 °C.

Dieses gilt auch für die eingebundenen Anschlussarmaturen. Original-Ersatzteile erfüllen diese Anforderung.

Um einen störungsfreien Programmablauf zu gewährleisten, ist ein Wasserdruck (Fließdruck) von mindestens 1 bar / maximal 10 bar erforderlich.

Einlaufendes Warmwasser darf eine Temperatur von maximal 70 °C nicht überschreiten.

Anschluss nur an Kaltwasser

-Siehe beiliegenden Installationsplan.-

Vorschrift für Österreich

Für die Verbindungsleitung von der Anschlussstelle am Gerät mit der Innenanlage sind nur die im § 12 Abs. 1 der Verordnung zur Durchführung des Wasserversorgungsgesetzes 1960 aufgezählten Rohre zu verwenden.

Die Verwendung von Gummi- oder Kunststoff-schläuchen als Druckverbindungsleitung zwischen Innenanlage und Gerät ist nur dann gestattet, wenn sie

• samt den eingebundenen Anschlussarmaturen einem Mindestdauerdruck von 15 bar standhält,
• während der Inbetriebnahme des Gerätes hinreichend beaufsichtigt und
• nach der jeweiligen Verwendung des Gerätes durch Sperrung des Wasserzuflusses vor dem Gummi- oder Kunststoffschlauch zuverlässig außer Betrieb gesetzt oder überhaupt von der Innenanlage getrennt wird.

Elektroanschluss

Der Waschautomat darf nur an die auf dem Typenschild angegebene Spannung und Frequenz angeschlossen werden.

Dieser Anschluss ist nur von einem zugelassenen Elektroinstallateur unter Beachtung der VDE-Vorschriften und Sonderbestimmungen der örtlichen Elektrizitätswerke vorzunehmen.

Die elektrische Ausrüstung der Maschine entspricht IEC 335-1, IEC 335-2-4, IEC 335-2-7.

Für den Festanschluss muss installationsseitig eine allpolige Abschaltung vorhanden sein. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm. Dazu gehören z.B. LS-Schalter, Sicherungen und Schütze (VDE 0660).

Die Steckverbindung oder Trennvorrichtung muss jederzeit zugänglich sein.

Wird das Gerät vom Netz getrennt, muss die Trennvorrichtung abschließbar sein oder die Trennstelle muss jederzeit zu überwachen sein.

Achtung!

Auf richtige Drehrichtung der Trommel beim Schleudern - von vorne gesehen links herum - achten. Bei falscher Drehrichtung sind 2 Phasen zu tauschen.

Gegen Überlastung sind die Motoren durch Wicklungsschutz gesichert.

Die Elektroheizung ist werkseitig auf

- 9 kW (WS 5080)

- 9 kW (WS 5100)

-15 kW (WS 5140) eingestellt.

Der Waschautomat ist auf

- 6 kW (WS 5080)

- 6 kW (WS 5100)

-10 kW (WS 5140)

durch Abklemmen eines Heizkörpers einstellbar.

Umschaltbare Varianten

Variante Werkseitig geschaltet auf:
Elektro 3	AC 220-230 V 50 Hz /3 N AC 380-400 V 50 Hz	3 AC 220-230 V 50 Hz
Dampf	3 AC 220-2303 N AC 380-400 V 50 Hz	3'N AC5880-40Hz/ 50 Hz

Diese Einstellungen sind nur durch den Kundendienst vorzunehmen und die eingestellte Heizleistung oder Spannung dauerhaft mit einem ⊗ auf dem Typenschild zu kennzeichnen.

Das Mindestflottenniveau zum Aktivieren der Heizung beträgt 30 mm Wassersäule.

Gasanschluss

Den Gasanschluss darf nur ein zugelassener Installateur unter Einhaltung der länderspezifischen Vorschriften wie zum Beispiel:

• DVGW-TRGI, DVGW-TRF (Deutschland)
• ÖVGW-TR Gas, ÖVGW-TRF (Österreich)
• SVGW-Gas (Schweiz) sowie
• Vorschriften des zuständigen Gasversorgungsunternehmens
• regionale Bauordnungen und
• Feuerungsverordnungen vornehmen.

Beachten Sie den beiliegenden Installationsplan und die Installationsanweisungen, sie sind wichtig für den Gasanschluss.

Die Gasheizung ist werkseitig entsprechend der gasttechnischen Angaben auf dem Gerät (siehe Aufkleber auf der Maschinenrückseite) eingestellt.

Bei Wechsel der Gasfamilie ist ein Umbausatz beim Kundendienst anzufordern (Maschinen- typ und Maschinennummer, sowie die Gas- familie, Gasgruppe, den Gasanschlussdruck und das Aufstellungsland angeben).

Beachten Sie bitte die Installationsanweisung für gasbeheizte Geräte. Diese Umstellung darf nur von einem zugelassenen Fachmann vorgenommen werden.

Nach erfolgtem Gasanschluss sind unbedingt alle demontierten Außenverkleidungsteile wieder zu montieren.

Reparaturen an Gasgeräten nicht selbst durchführen! Schäden dürfen nur durch Fachleute behoben werden.

Wenden Sie sich bitte umgehend an den Werkkundendienst oder an einen autorisierten Fachhändler.

Dampfanschluss

Den Dampfanschluss darf nur ein zugelassener Installateur vornehmen.

Beachten Sie den beiliegenden Installationsplan und die Installationsanweisung, sie sind wichtig für den Dampfanschluss.

Nach erfolgtem Dampfanschluss sind unbedingt alle demontierten Außenverkleidungsteile wieder zu montieren.

Page

Model
SN:	/ 0 0 0 0 0 0 0 0
Art.-Nr.		Mat -Nr.
IBN

Art.-Nr. Article number

Mat.-Nr. Part number

Model
SN:	/ 0 0 0 0 0 0 0 0
Art.-Nr.		Mat -Nr.
IBN

Model
SN:	/ 0 0 0 0 0 0 0 0
Art.-Nr.		Mat -Nr.
IBN

Model
SN:	/ 0 0 0 0 0 0 0 0
Art.-Nr.		Mat -Nr.
IBN

Model
SN:	/ 0 0 0 0 0 0 0 0
Art.-Nr.		Mat -Nr.
IBN

Model
SN:	/ 0 0 0 0 0 0 0 0
Art.-Nr.		Mat -Nr.
IBN

Tel.: [phone] - Fax.: [phone]

Customer Contact Centre Tel.: [phone]

E-mail: [e-mail]

Internet: www.miele.co.uk

Deutschland:

Miele & Cie. KG, Carl-Miele-Straße 29, 33332 Gütersloh

Telefon: [phone] - Telefax: 05241 89-2090

Miele im Internet: www.miele.de
