DW3290LED - Televisore DAEWOO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Televisore LED
Dimensioni diagonale	32 pollici (81 cm)
Dimensioni (circa)	73,0 × 48,0 × 17,0 cm (senza piedistallo)
Peso (circa)	5,5 kg
Alimentazione	220 V, 50 Hz
Consumo in stand-by	0,7 W
Ricezione TV	ATV (cavo), DVB-T/TNT
Connettori	3× HDMI, 1× VGA, 1× SCART, 1× YPbPr, 1× USB, jack cuffie
Formati schermo	Auto, 16:9, 4:3
Funzione Timer	Sleep timer (da 10 a 240 min)
Controllo parentale	Blocco canali (codice 0000)
Telecomando	Sì, portata 6 m, angolo 45°
Batterie telecomando	2× UM-4 (AAA)
Manutenzione e pulizia	Scollegare prima della pulizia, panno morbido asciutto
Sicurezza	Ventilazione 20 cm, evitare fonti di calore/umidità
Parti di ricambio	Utilizzare solo parti originali DAEWOO
Riparabilità	Rivolgersi a un centro tecnico autorizzato
Riciclaggio	Smaltire in un punto di raccolta RAEE

Domande frequenti - DW3290LED DAEWOO

Come accendere il televisore?

Premere il tasto POWER del telecomando o il tasto POWER situato a destra dell'apparecchio. Per la ricezione TNT, utilizzare solo il tasto POWER.

Come cercare i canali automaticamente?

Per l'ATV (cavo), andare nel menu > CANALE > ATV, selezionare il paese (es: SVIZZERA) quindi avviare la ricerca. Per il DVB-T, fare lo stesso selezionando DTV.

Come collegare un'antenna TNT?

Collegare l'antenna TNT (non fornita) alla presa antenna 75 Ohm situata a sinistra dell'apparecchio, quindi effettuare una ricerca automatica in modalità DTV.

Come cambiare la lingua del menu?

Premere MENU, navigare fino a FUNZIONI SPECIALI con il tasto ▶, premere ENTER, quindi scegliere la lingua con ▲▼ e confermare con ENTER.

Come regolare luminosità e contrasto?

Premere P.MODE per accedere alle regolazioni rapide, oppure andare in MENU > IMMAGINE, selezionare MODALITÀ IMMAGINE > UTENTE quindi regolare Contrasto, Luminosità, Nitidezza e Colore con ▲▼◀▶.

Cosa fare se il telecomando non funziona?

Controllare le batterie (sostituire se necessario), orientare il telecomando verso il sensore (distanza max 6 m, angolo 45°). Se il problema persiste, utilizzare i tasti sul televisore.

Come utilizzare il blocco parentale?

Andare in MENU > BLOCCO, inserire il codice 0000, attivare BLOCCA PROGRAMMA, scegliere il canale con ▲▼ e premere il tasto VERDE per bloccare. Per sbloccare, ripetere l'operazione.

Come leggere file da una chiavetta USB?

Selezionare la sorgente USB con il tasto SOURCE, collegare la chiavetta, navigare con ▲▼ e premere ENTER per la riproduzione. Utilizzare ▶II (Pausa), ■ (Stop), ◀▶ (Avanzamento/Riavvolgimento rapido).

Come pulire lo schermo senza danneggiarlo?

Scollegare l'apparecchio, utilizzare un panno morbido e asciutto. Non utilizzare mai liquidi o aerosol.

Cosa fare in caso di guasto?

Assicurarsi che il riparatore utilizzi solo parti di ricambio originali DAEWOO. Rivolgersi a un centro tecnico autorizzato.

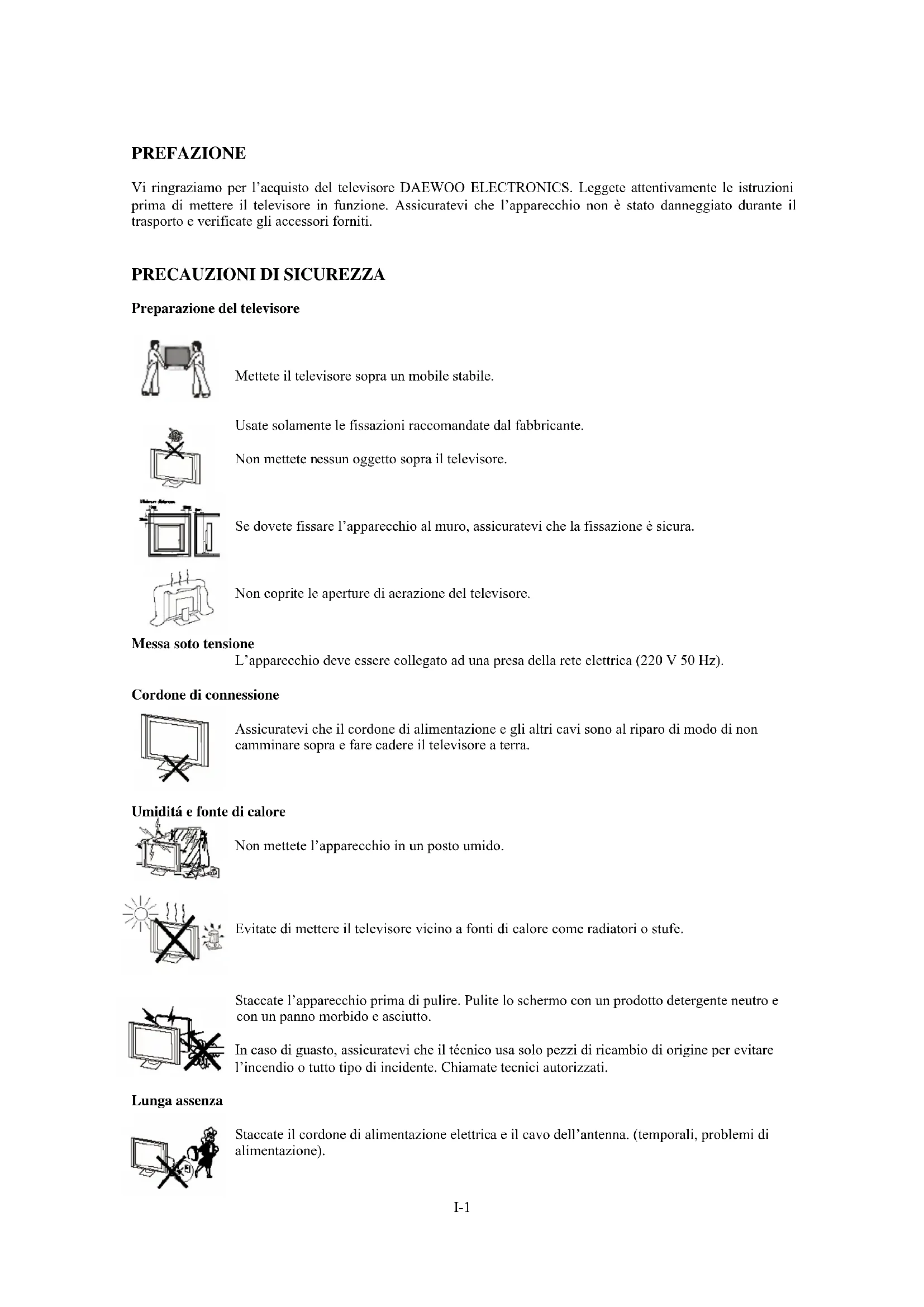

MANUALE UTENTE DW3290LED DAEWOO

Vi ringraziamo per l'acquisto del televisore DAEWOO ELECTRONICS. Leggete attentivamente le istruzioni prima di mettere il televisore in funzione. Assicuratevi che l'apparecchio non è stato danneggiato durante il trasporto e verificate gli accessori forniti.

PRECAUZIONI DI SICUREZZA

Preparazione del televisore

Mettete il televisore sopra un mobile stabile.

Usate solamente le fissazioni raccomandate dal fabbricante.

Non mettete nessun oggetto sopra il televisore.

Se dovete fissare l'apparecchio al muro, assicuratevi che la fissazione è sicura.

Non coprite le aperture di aerazione del televisore.

Messa soto tensione

L'apparecchio deve essere collegato ad una presa della rete elettrica (220 V 50 Hz).

Cordone di connessione

Assicuratevi che il cordone di alimentazione e gli altri cavi sono al riparo di modo di non camminare sopra e fare cadere il televisore a terra.

Umidità e fonte di calore

Non mettete l'apparecchio in un posto umido.

Evitate di mettere il televisore vicino a fonti di calore come radiatori o stufe.

Staccate l'apparecchio prima di pulire. Pulite lo schermo con un prodotto detergente neutro e con un panno morbido e asciutto.

In caso di guasto, assicuratevi che il tecnico usa solo pezzi di ricambio di origine per evitare l'incendio o tutto tipo di incidente. Chiamate tecnici autorizzati.

Lunga assenza

Staccate il cordone di alimentazione elettrica e il cavo dell'antenna. (temporali, problemi di alimentazione).

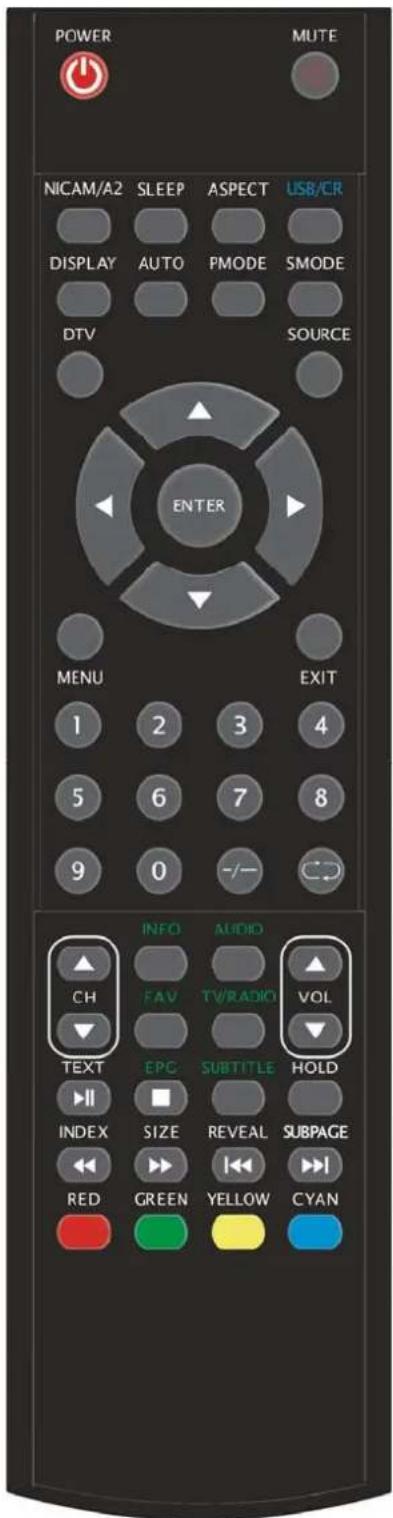

TELECOMANDO

POWER - Accensione/Spegnimento Standby

MUTE – Bottone per accendere e spegnere il suono

NICAM – per scegliere STEREO, MONO, DUALE in caso di 2 Lingue ( solo ATV)

SLEEP – il timer di spegnimento automatico

ASPECT – Cambiare formato d'immagine

USB – per scegliere USB / MEDIA

DISPLAY - Indicazione del numero del canale e altre informazioni

AUTO – Atteggiamento automatico di schermo (Mode PC)

P.MODE - Regolazione immagine

S.MODE - Regolazione suono

DTV – per scegliere Digital TV (DTV) (se disponibile)

SOURCE – per selezionare ATV, DTV, HDMI, SCART, etc

MENU – Per visualizzare il menu OSD.

EXIT – Per uscire dal menu.

ENTER - Tasto per confirmare

0 - 9 - per cambiare / scegliere canale

- / -- Per selezionare entro canali a una oppure due cifre

- Accesso al programma primo vista

CH+ / CH- Pagina teletext in su / giù.

VOL+ / VOL- Volume

INFO – Informazioni DVB-T

AUDIO – per scegliere una seconda lingua (DVB-T)

FAV - Favoriti

POWER NICAM/A2 SLEEP ASPECT USB/CR DISPLAY AUTO PMODE SMODE DTV SOURCE ENTER MENU EXIT 1 2 3 4 5 6 7 8 9 0 -/- INFO AUDIO CH FAV TV/RADIO VOL TEXT EPC SUBTITLE HOLD INDEX SIZE REVEAL SUBPAGE RED GREEN YELLOW CYAN

TV/RADIO – Nessun funzione

EPG - Guida Elettronica dei Programmi (DVB-T)

SUBTITLE – sototitoli DVB-T (se disponibile)

TEXT - Accesso/Lasciare TELETEXT

HOLD – Pagina stop Teletext / In modo TV: Fermo Immagine

SIZE – Grandezza di lettera Teletext

REVEAL - Soluzione enigma (Teletext)

SUBPAGE - Pagina al disotto del teletext

Simboli seguenti per il modo USB:

▶ II Lettura / Pausa
■ Stop
Lettura ritorno
▶ Lettura avanti
Al capitolo previo
▶ Al capitolo prossimo

Installazione di pile

1. Rimuovere il coperchio del compartimento delle pile.
2. Inserire 2 pile AA (UM-4) assicurarsi che la polarità

+/- coincida con le indicazioni presenti nell'unità.
3. Richiudere il compartimento

> Avviso

Cambiate delle pile deboli. Non mischiate pile nuove ed usate. Se non usate il telecomando per un periodo più lungo, levate le pile dal compartimento.

Portata del telecomando

Puntate il telecomando in direzione del sensore e premete il tasto desiderato.

° Distanza: Non maggiore ai 6 metri dal sensore
°Angolo: Entro 45° dal parte di fronte dell'apparecchio.

POWER NICAM/A2 SLEEP ASPECT USB/CR DISPLAY AUTO PMODE SMODE DTV SOURCE ENTER MENU EXIT 1 2 3 4 5 6 7 8 9 0 -/- INFO AUDIO CH FAV TV/RADIO VOL TEXT EPG SUBTITLE HOLD INDEX SIZE REVEAL SUBPAGE RED GREEN YELLOW CYAN

Elementi di regolazione sopra al televisore

V+	Volume	+
V-	Volume	-
CH+	Canale	TV	+
CH-	Canale	TV	-
MENU	Per	visualizzare		i	menu	OSD
TV/AV	Per selezionare ATV, DTV, SCART			, HDMI, PC, etc
POWER	Accensione/Spegnimento Standby

Collegamenti al didietro del apparecchio

1 2 3 4 5 6

7 8 9 10 11

1. USB-1 Port
2. Presa HDMI-1
3. Presa HDMI-2
4. Presa VGA per PC
5. PC AUDIO IN
6. Presa SCART
7. YPBPR COMPONENT VIDEO
8. VIDEO Input
9. AUDIO destra, AUDIO sinistra
10. Presa antenna
11. Presa HDMI-3

Indietro interamente dabbasso a sinistra :

1. USB-2 Port

2. Presa cuffie

IMPOSTAZIONE APPARECCHIO TELEVISIVO (TV)

ACCENDERE / SPEGNERE

Il bottone POWER all'indietro interamente dabbasso a destra è l'interruttore principale per accendere e spegnere l'apparecchio. Per spegnere il televisore totalmente, premere questo bottone POWER oppure tirare il cavo d'alimentazione.

ON OFF POWER

Il tasto POWER sul telecomando e POWER sull'apparecchio è per accendere/spegnere il televisore, quando si trova nel modo stand-by. (Standby = 0,7W)

È possibile accendere l'apparecchio nel modo STANDBY anche tramite i tasti a cifre 1 - 9 del telecomando. Questo però è possibilie solamente via cavo TV-analogica.

Attenzione:

Nella funzione DVB-T (Digital TV) non è possibile accendere l'apparecchio tramite i tasti a cifre del telecomando. L'apparecchio deve essere acceso con il tasto POWER.

Collegamento dell'antenna

Collegate il cavo dell'antenna (non compreso nella fornitura) alla presa dell'antenna al retro dell'apparecchio per il ricevimento via cavo.

Per il ricevimento DVB-T (Digital-TV) collegate un'antenna DVB-T (non compresa nella fornitura) al retro dell'apparecchio.

CAMBIARE LA LINGUA DEL MENU TV

Per cambiare la lingua del menu TV:

1. Premere il tasto MENU
2. Premere il tasto ▶ per selezionare SONDERFUNKTIONEN
3. Premere il tasto ENTER.
4. Premere i tasti con frecce per selezionare la lingua desiderata.
5. Premere il tasto ENTER per confermare.

RICERCA DEI CANALI AUTOMATICA E PROGRAMMAZIONE DEI CANALI (ANTENNA CENTRALIZZATA)

1. Collegare il cavo dell'antenna del televisore (antenna centralizzata) all'apparecchio.
2. Premete il tasto SOURCE e selezionate "ATV". Premete ENTER.
3. Premete il tasto MENU.
4. Premete il tasto ▶ per selezionare CANALE.
5. Premete il tasto ENTER.
6. Selezionate con il tasto ▶ la posizione ATV.
7. Selezionate con i tasto de frecce SWITZERLAND.
8. Premete ENTER.
9. Ora la ricerca automatica parte per tutti i canali che l'apparecchio riesce a ricevere, con i sistemi PAL B/G e SECAM-L (France). Questa programmazione può durare alcuni minuti. In seguito, tutti i programmi ricevuti saranno memorizzati su dei numeri di programmazione.

Potete interrompere la ricerca premendo il tasto MENU.

Sedezimento dei canali

In seguito alla ricerca automatica potete selezion Per esempio se lei vorrebbe spostare il programm

are i canali.

a TSI-1 sul canale 1.

1. Premete il tasto MENU sul telecomando.
2. Cercate tramite il tasto ▶ il menu CANALE
3. Premete il tasto ▼ finché la riga PROGRAM EDIT s'illumina.
4. Premete il tasto ENTER. La lista di programmi apparirà.
5. Con i tasti ▼ o ▲ selezionate il canale da spostare.(p.e. TSI-1) e premere il tasto GIALLO.
6. Con il tastMENo selezionate la linea "01" e premere il tasto U. Adesso il spostamento del TSI-1 sul canale 1 e terminato. Continua con la distribuzione dei canali come sopra indicato.
7. Premete il tasto MENU quando terminate la distribuzione dei canali.

Saltare un canale durante lo zapping

1. Premete il tasto MENU.
2. Cercate tramite il tasto ▶ il menu CANALE
3. Premete il tasto ▼ finché la riga PROGRAM EDIT s'illumina.
4. Premete il tasto ENTER. La lista di programmi apparirà.
5. Scegliete con i tasti ▼ ▲ il programma il quale volete saltare per lo zapping. Premete il6. tasto BLU e inesto programma appare un simbolo.
6. Memorizzate con il tasto M ENU. Ora il canale selezionato sarà saltato durante lo zapping.

Inserire i nomi delle emittenti

Dopo la ricerca e sorteggio delle emittenti potete se volete dare a certe emittenti un nome. Per esempio CNN, etc.

1. Premete il tasto MENU sul telecomando.
2. Premete il tasto ▶ finché il menu CANALE s'illumina.
3. Premete il tasto ▼ finché la riga PROGRAM EDIT s'illumina.
4. Premete il tasto ENTER. La lista di progra mmi apparirà.
5. Per esempio CNN si trova sul canale 18 e volete dare il nome CNN. Andate con il tasto ▼ oppure ▲ sul canale 18 della lista.
6. Premete il tasto VERDE
7. Con il tasto ▲ e dopo con il tasto ▶ scegliete e inserite le lettere desiderate e dopo premete il tasto ENTER.
8. Premete poi MENU.

1. Premere il tasto SOURCE.
2. Premere il tasto ▼ finché la riga DTV s'illumina.
3. Premere il tasto ENTER.

Attenzione:

Nella funzione DVB-T (Digital TV) non è possibile accendere l'apparecchio tramite i tasti a cifre del telecomando. L'apparecchio deve essere acceso con il tasto POWER.

RICERCA DEI CANALI AUTOMATICA E PROGRAMMAZIONE DEI CANALI (DVB-T DIGITALE TERRESTRE)

1. Collegiate un'antenna DV B-T digitale terrestre (non compreso nella fornitura) al televisore.
2. Premete il tasto MENU.
3. Premete il tasto ▶ e selezionate CANALE.
4. Premete il tasto ENTER.
5. Selezionate con il tasto ▶ la posizione DTV.
6. Premete il tasto ▼ e selezionate SWITZERLAND.
7. Premete il tasto ENTER.
8. Ora la ricerca automatica parte per tutti i canali DVB-T che l'apparecchio riesce a ricevere. Questa programmazione può durare alcuni minuti. In seguito, tutti i programmi ricevuti saranno memorizzati su dei numeri di programmazione.

Selezionamento dei canali e inserire i nomi delle emittenti

Proseguite come spiegato precedentemente.

GUIDA ELETTRONICA DEI PROGRAMMI (EPG)

La guida elettronica dei programmi permette di ottenere le informazioni sulla programmazione delle emittenti TV, relative alle trasmissioni in corso o a quelle che verrano messe in onda nella settimana successiva.

Questa funzionalità è supportata unicamente dalle emittenti digitali terrestri.

1. Premere il tasto EPG
   Appare una lista col programma del giorno.
2. Scegliere con gli tasti freccia il canale e il programma desiderato e confermare con ENTER
3. Col tasto VERDE si può vedere i dettagli del programma (se disponibile) e con gli tasti CH- / CH+ proseguire il testo.
4. Se sceglie con il tasto ▲ la posizione PROGRAMME GUIDE, può vedere usando gli tasti ▶▼ il resto del programma del giorno presente e dei seguenti giorni.
5. Per sortire del EPG premere il Tasto MENU.

TASTO "INFO" QUANDO IN FUNZIONE DVB-T

Quando l'apparecchio si trova in funzione DVB-T, col tasto INFO può vedere il nome del programma in trasmissione e con i tasti ▲▼ può vedere il contenuto del programma.

Col tasto ▶ si può vedere i dettagli della prossima trasmissione.

IMPOSTAZIONI IMMAGINE (Luminosità, Contrasto, Colore, Nitidezza)

Diverse preimpostazioni dell'immagine possano essere fatte col tasto P. MODE.

Se desidera fare ulteriori cambiamenti, può proseguire come segua:

1. Premete il tasto MENU
2. Premete il tasto ▶ finché IMMAGINE apparirà.
3. Premete il tasto ENTER. MODALITÀ IMMAGINE apparirà.
4. Premete il ta sto ▶ finché UTENTE apparirà.
5. Premete i tasti ▼ ▲ e selezionate LUMINOSITÀ, CONTRASTO, NITIDEZZA, COLORE.
6. Per cambiare premete i tasti ▶ ◀ e dopo premete ENTER.
7. Questa messa a punta viene automaticamente memorizzata su UTENTE e possono essere chiamate con il tasto P.MODE.
8. Contrasto, luminosità, nitidezza e colore possono essere cambiato soltanto sotto la posizione UTENTE.

IMPOSTAZIONI SUONO

Diverse preimpostazioni del suono possano essere fatte col tasto S. MODE. Se desidera fare ulteriori cambiamenti, può proseguire come segua:

1. Premete il tasto MENU.
2. Premete il tasto ▶ finché AUDIO apparirà.
3. Premete il tasto ▼ . MODO SUONO apparirà.
4. Premete il tasto ENTER, dopo premete il tasto ▶ finché UTENTE apparirà.
5. Premete i tasti ▲▼ e selezionate ACUTI e BASSI.
6. Tramite i tasti ▶◀ effettuate l'impostazione e dopo premete ENTER.
7. Questa messa a punta viene automaticamente memorizzata su UTENTE e possono essere chiamate con il tasto S.MODE.
8. Acuti e Bassi possono essere cambiato soltanto sotto la posizione UTENTE.

TASTO „SOURCE“

Premendo questo bottone, appare il menu SORGENTE D'INGRESSO. Qua può scegliere entro:

• DTV (DVB-T Digital TV)
• ATV (TV antenna centralizzata)
• AV (per prese cinch)
• SCART (per scegliere un apparecchio collegato alla presa scart, VCR, etc.)
• YPBPR (Component Video)
• HDM I-1, HDMI-2, HDMI-3 (per apparecchi con un'uscita HDMI)
• PC (per uso come schermo PC)
• USB

Premere il tasto ENTER per scegliere la posizione desiderata.

TRASMISSIONE BILINGUA

I film in bilingua potete cambiare la lingua con il tasto AUDIO (per DVB-T) Per ATV (antenna centralizzata) premere il tasto NICAM per cambiare la lingua.

CAMBIARE FORMATO D'IMMAGINE

Il formato dell'immagine é impostato su 16:9. Col tasto ASPECT si può cambiare il formato d'immagine.

INSTALLAZIONE PC

1. Premere il tasto SOURCE e il tasto ▼ per accedere alla posizione PC.
2. Premere il tasto ▶
3. Installare un cavo VGA entra PC e TV.

SLEEP TIMER (DORMI-SVEGLIA)

Il Sleep Timer permette la disattivazione automatica dell'apparecchio dopo una durata di tempo prescelta. Il timer può essere inserito durante la riproduzione delle TV.

1. Impostate il canale TV desiderato.
2. Premete il tasto SLEEP più volte, finché la durata di tempo desiderata del timer apparirà sul Display (10 -240 minuti)

Cancellazione Sleep Timer (Dormi-Sveglia)

Se volete cancellare la durata di tempo del timer impostata, spegnete l'apparecchio o premete nuovamente il tasto SLEEP e premete più volte finché l'indicazione OFF SPENTO apparirà.

PRESA CUFFIA

Alla presa HEADPHONE (cuffia) potete collegare una cuffia stereo (non inclusa nella fornitura). Usando la cuffia gli altoparlanti saranno automaticamente spenti.

BLOCCARE UN CANALE

1. Premete il tasto MENU sul telecomando.
2. Cercate tramite il tasto ▶ il menu BLOCCO.
3. Premete ENTER e dopo inserire 0000. Premete ENTER.
4. ON apparirà..
5. Granitastapparisèlezionate BLOCCO CANALE. La lista di pr
6. Selezionate il canale da bloccare e premere il tasto VERDE. Appare una serratura. Questo emittore può essere visto soltanto con il codice 0000.
7. Per annulare il blocco ripetere i punti 1 - 6. La serratura disapparirà.

PRESA "USB"

Premete il tasto SOURCE e selezionate la posizione USB.

Un Memory Stick con presa USB si può attaccare direttamente alla boccola, oppure con il cavo USB.

Dopo qualche secondo sullo schermo apparirà l'indicazione corrispondente.

Per la lettura selezionate il titolo e premete ENTER.

TASTI PER L'USO DEL SERVIZIO TELETEXT

Tasto "TEXT"

Con questo tasto si attiva o disattiva il Teletext e mischia la trasmissione TV con il Teletext.

Tasto REVEAL

Tasto soluzione quiz.

Tasti rossi, verdi, gialli e blu

Se durante l'uso del Teletext viene premuto uno di questi tasti, appare la pagina corrispondente indicata con il medesimo colore al margine basso della pagina Teletext.

Tasti ▲ ▼

Serve per cambiare i numeri del teletext, per impostare i posti di programmazione ed altre funzioni del menu.

Tasto SUBPAGE

Per eventuali sottopagine teletext.

Informazioni generali per la protezione dell'ambiente

Non è permesso smaltire questo prodotto nella normale spazzatura di casa dopo la fine del suo ciclo di vita, ma deve essere inviato ad un centro di raccolta specializzato per il riciclo d'apparecchi elettrici ed elettronici, come indicato da questo simbolo sul prodotto, nel manuale di istruzioni o sulla confezione.

I materiali sono riciclabili individualmente secondo il loro contrassegno. Con il riciclo, la riutilizzazione dei materiali o alter forme di riciclo di vecchi apparecchi, sì da un grosso contributo al nostro ambiente.

Chiedere all'amministrazione municipale dove trovare il centro di raccolta responsabile.
