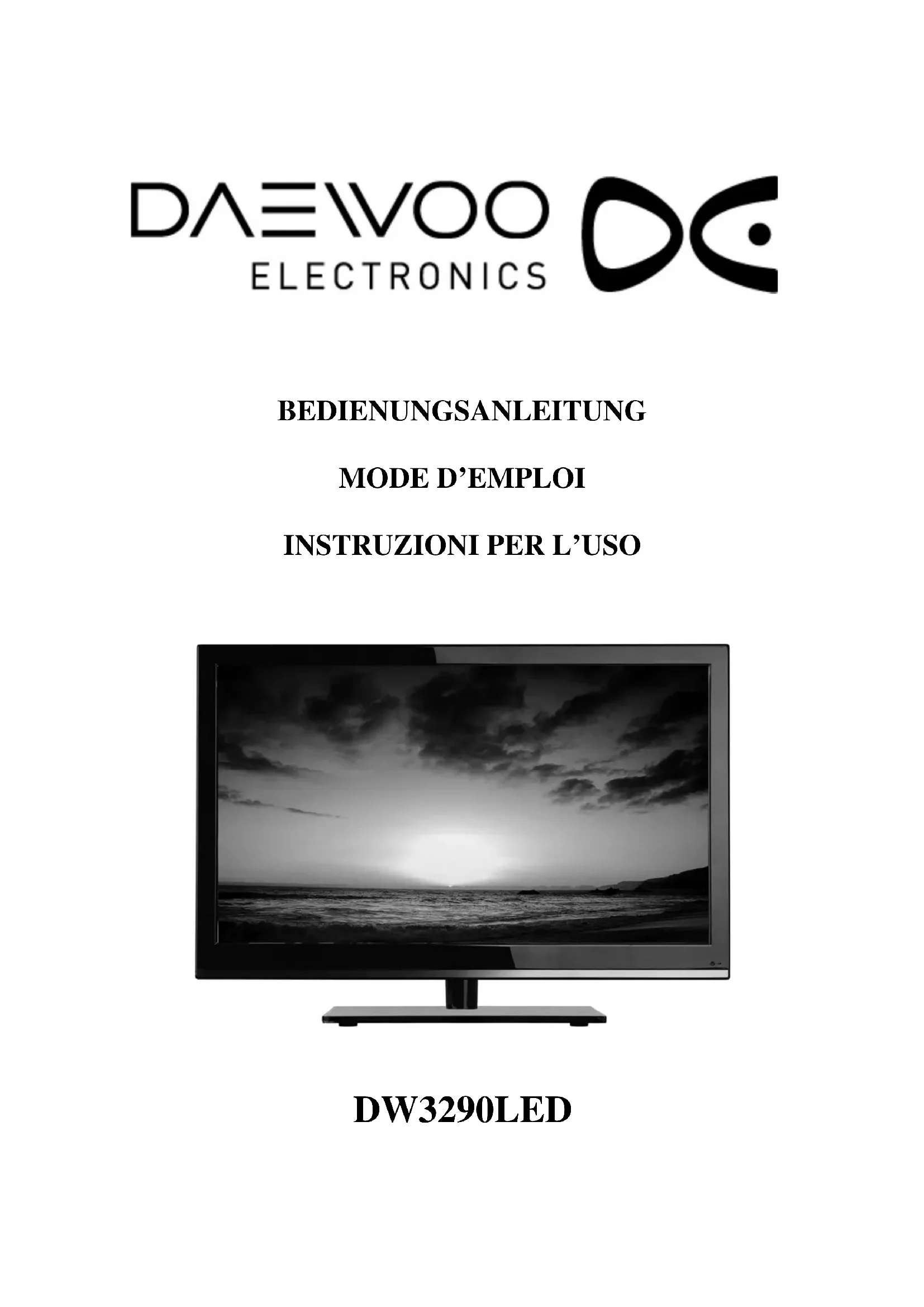

BEDIENUNGSANLEITUNG DW3290LED DAEWOO

DW3290LEDSICHERHEITSHINWEISE WICHTIG Gerät nach dem Auspacken mind. 1 Stunde an die Raumtemperatur anpassen lassen, bevor sie das Gerät in Betrieb nehmen

Platzierung des Gerätes

Gerät nu r auf einem geraden und erschütterungsfreien Untergrund (z.B. Möbelstück) stellen !! Gerät ausnahmslos nur in trockenen Innenräumen verwenden!!!

Verwen den sie ausschliesslich den vom Hersteller beiliegenden Standfuss. Stellen sie keine Gegenstände (z.B. Blumenvase) auf das Gerät

Um das Gerät herum mind. 10-15cm Entlüftungsraum in allen Richtungen lassen, so das die bei Betrieb entstehende Wärme ungehindert entweichen kann

Achten sie bei Wandmontage auf korrekte und sichere Befestigung!! Achten sie darauf, dass das Gerät NIEMALS an einer Wandposition befestigt wird, wo sich Stromkabel direkt hinter dem Gerät befinden.

Netzbetrieb Das Gerät aussch liesslich mit dem beiliegenden Netzteil betreiben Das Gerät ausschliesslich an einem 220-240V 50Hz Stromnetz betrieben. Den Netzstecker an eine 220-240V 50Hz Steckdose anschliessen, mit dem Netzteil verbinden und kurzes Kabel an die Netzanschlussbuchse des Gerätes anschliessen

Kabel Kabel sollten auf keinen Fall um den Fuss gewickelt werden oder unter diesem platziert werden

Hitzequellen/Feuchtigkeit

NIEM ALS nahe von Feuchtigkeitsquellen (z.B. Waschbecken, Fenster) platzieren

G-1NIEM ALS na he vo n Hei zkörpern stellen oder Sonnenbestrahlung aussetzen.

Reinigung Gerät vom Stromnetz nehmen Nur mit einem trockenen und sauberen Staubtuch reinigen Verwenden sie keine Reinigungsmittel

Sicherheit Bei Gewitter Gerät unbedingt vom Netz nehmen und Antennenkabel entfernen Nous vous re Bei Urlaub oder längere Nichtbenutzung genauso verfahren !

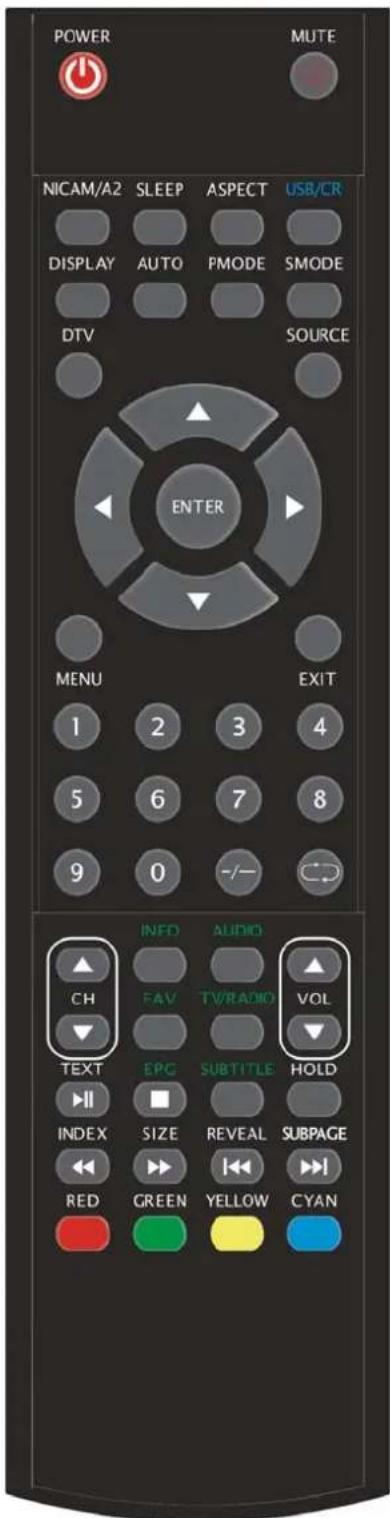

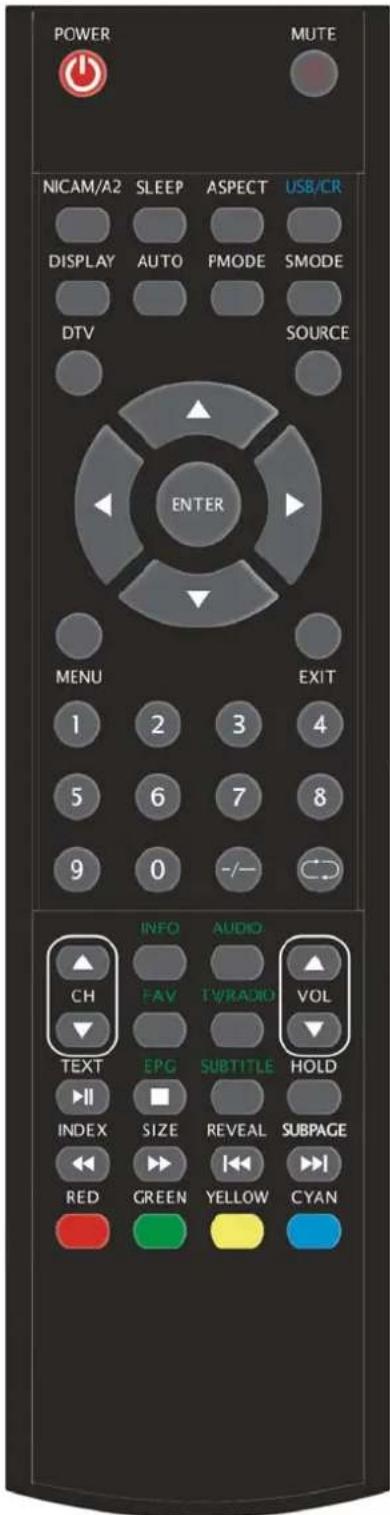

POWER – Ein/Aus ab Standby MUTE - Stummtaste NICAM / A2 – Wahl zwischen Mono/Stereo und Sprache Dual I / II im Falle von Kabelfernsehen (ATV) SLEEP – Einschlaftimer ASPECT – Bildformat ändern AUTO / 16 :9 / 4 :3 USB/CR – Zur Wahl von USB/MEDIA DISPLAY – Zeigt Programmnummern, etc. AUTO – Automatische Bildschirmeinstellung in PC-Mode P.MODE – Bildart wählen S.MODE – Tonart wählen DTV – Wahl Digital TV SOURCE –Zur Wahl von DTV/ATV/SCART/HDMI etc. MENU – Eingang ins Menu EXIT – Menu schliessen ENTER - Taste zum Bestätigen im Menu

0 - 9 Nummerntasten zur direkten Wahl des Senders

- / -- Zum Wählen zwischen ein- und zweistelligen - Programmplatz-Nummern Zurück zum vorherigen Programmplatz CH+ / CH- Programmwahl aufwärts/abwärts VOL+ / VOL- Lautstärkeregler INFO – Informationen zum DVB-T-Programm (nur DTV Modus) AUDIO – Zum Wählen einer 2. Sprache im DVB-T (falls erhältlich) FAV – Favoritenliste (nur DTV Modus) G-3TV/RADIO – Wechsel von TV zu Radio im DVB-T (falls vorhanden) EPG – Electronische Programm Anzeige DVB-T SUBTITLE – Untertitel DVB-T (falls erhältlich) TEXT – Teletext aufrufen und löschen INDEX – Seite 100 Teletext HOLD – Teletext anhalten/ TV Standbild SIZE – Teletext Buchstaben vergrössern REVEAL – Rätsellösungstaste bei Teletext SUBPAGE – Unterseite bei Teletext RED GREEN Entsprechen der Farben unten YELLOW CYAN auf der Teletextseite.

Folgende Symbole gelten im Modus « USB / MEDIA“: Abspielen / Pause ■ Stop Abspielen rückwärts Abspielen vorwärts Sprung rückwärts zum vorherigen Kapitel Sprung vorwärts zum nächsten Kapitel

G-4Reichweite der Fernbedienung Richten Sie die Vorderkante der Fernbedienung stets auf den Signalempfangssensor am Gerät und drücken Sie dabei die gewünschten Funktionstasten . Abstand: bis max. 6 m vom Signalempfangssensor entfernt. Winkel: innerhalb von ca. 45° von der Vorderseite des Gerätes

1. Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung.

2. Legen Sie zwei Batterien der Größe AAA (UM-4) unter Beachtung der vorgegebenen

Polarität in das Batteriefach ein.

3. Schließen Sie das Batteriefach wieder sorgfältig.

Hinweis Tauschen Sie schwach werdende Batterien rechtzeitig aus. Tauschen Sie immer gleichzeitig beide Batterien aus und verwenden Sie Batterien gleicher Type. Auslaufende Batterien können Beschädigungen an der Fernbedienung verursachen. Wir empfehlen, bei längerer Nichtbenutzung des Gerätes, die Batterien aus dem Batteriefach zu nehmen.

VOL + Lautstärke + VOL - Lautstärke – CH + Senderwahl aufwärts CH - Senderwahl abwärts MENU Eingang ins Menu TV / AV Zur Wahl von ATV, DTV, SCART, HDMI, etc. POWER Ein/Aus Schalter ab Standby

Hinten ganz unten links:

EIN- UND AUSSCHALTEN DES GERÄTES

Der Kippschalter POWER hinten ganz unten rechts am Gerät ist der Hauptschalter zum Einschalten und zum total Ausschalten des Gerätes.

Die Taste POWER auf der Fernbedienung und die Taste POWER rechts am Gerät ist zum Einschalten des TVs ab Stand-by Betrieb und zum Ausschalten zurück in den Stand-by Betrieb. (Standby = 0,7W) G-6Sie können das Gerät ab Standby auch mit den Zahlentasten einschalten für Programm 1 bis 9. Dies ist jedoch nur im Analog TV / Kabelfernsehen möglich. Achtung: In der Funktion DVB-T Digital TV ist das Einschalten mit den Zahlentasten nicht möglich. Es muss mit der POWER Taste eingeschaltet werden.

ANTENNE ANSCHLIESSEN Schließen Sie das Antennenkabel (nicht im Lieferumfang enthalten) an der Antennenbuchse links am Gerät an für den Empfang des Kabelfernsehens (ATV) Für den Empfang von DVB-T (Digital Fernsehen DTV) schliessen Sie eine DVB-T Antenne (nicht im Lieferumfang enthalten) an der Antennenbuchse links am Gerät an.

Falls Sie die Menusprache ändern wollen:

1. Drücken Sie die Taste MENU.

2. Drücken Sie die Taste bis die Position SONDERFUNKTIONEN erscheint.

3. Drücken Sie die Taste ENTER.

4. Wählen Sie mit den Pfeiltasten die gewünschte Sprache.

5. Drücken Sie die Taste ENTER.

1. Taste SOURCE auf der Fernbedienung drücken.

2. Mit der Taste die Position ATV wählen.

3. Nun die Taste ENTER drücken.

4. Mit dieser Taste SOURCE können Sie auch auf DTV,AV, SCART, HDMI,

PC, etc. umschalten und danach ebenfalls die Taste ENTER drücken.

G-7Automatischer Sendersuchlauf und Senderprogrammierung für Kabel- Fernsehen (ATV)

1. Das Antennenkabel vom Kabelfernsehen links am Gerät anschliessen.

2. Drücken Sie die Taste MENU.

3. Suchen Sie mit der Taste die Position SENDER.

4. Drücken Sie die Taste ENTER.

5. Wählen Sie mit der Taste die Position ATV.

6. Wählen Sie mit den Pfeiltasten SWITZERLAND.

7. Drücken Sie dann ENTER.

8. Jetzt wird der automatische Sendersuchlauf gestartet und zwar für alle Sender

welche vom Gerät im System PAL B/G empfangen werden können. und auch allfällige französische Sender, die Sie im System SECAM-L empfangen.. Diese Programmierung kann einige Minuten dauern. Danach sind sämtliche empfangbaren Sender auf Programmnummern abgespeichert.

9. Zum Beenden drücken Sie MENU.

Sendersortierung Nach dem Sendersuchlauf können Sie die Sender sortieren. Sie möchten z.B. den SF1 auf Platz 1 verschieben.

1. Drücken Sie die Taste MENU auf der Fernbedienung.

2. Drücken Sie die Taste so oft bis das Menu SENDER erscheint.

3. Drücken Sie die Taste so oft bis PROGRAMM BEARBEITEN aufleuchtet.

4. Drücken Sie die Taste ENTER. Nun erscheint die Senderliste.

5. Wählen Sie mit den Tasten das zu verschiebende Programm. (SF1) und

drücken Sie die GELBE Taste.

6. Mit der Taste oder gehen Sie auf die Linie „01“ und drücken die Taste

MENU. Nun ist SF1 auf Programmplatz 1 gespeichert.

7. Fahren Sie mit der Sendersortierung fort wie oben erklärt bis Sie die

gewünschte Reihenfolge der Sender erreicht haben.

8. Wenn Sie mit dem Sortieren fertig sind drücken Sie die Taste MENU.

Überspringen eines Senders beim Zappen

1. Drücken Sie die Taste MENU auf der Fernbedienung.

2. Drücken Sie die Taste so oft bis das Menu SENDER erscheint.

3. Drücken Sie die Taste so oft bis PROGRAMM BEARBEITEN aufleuchtet.

4. Drücken Sie die Taste ENTER. Nun erscheint die Senderliste.

5. Wählen Sie mit den Tasten das Programm, welches Sie beim Zappen

überspringen möchten.

6. Drücken Sie die BLAUE Taste, es erscheint bei diesem Programm ein Symbol.

7. Drücken Sie die Taste MENU.

G-8Sendernamen eingeben Nach dem Sendersuchlauf und der Sendersortierung können Sie gewissen Sendern falls nötig den entsprechenden Namen beifügen, z.B. CNN, etc. Nur im analogen TV möglich (ATV).

1. Drücken Sie die Taste MENU auf der Fernbedienung.

2. Drücken Sie die Taste so oft bis das Menu SENDER erscheint.

3. Drücken Sie die Taste so oft bis PROGRAMM BEARBEITEN aufleuchtet.

4. Drücken Sie die Taste ENTER. Nun erscheint die Senderliste.

5. Wählen Sie mit den Tasten den Sender, welchem Sie einen Namen

6. Drücken Sie die GRÜNE Taste.

7. Mit der Taste und danach mit der Taste die gewünschten Buchstaben

suchen und eingeben mit ENTER.

8. Danach drücken Sie die Taste MENU.

1. Drücken Sie die Taste SOURCE

2. Wählen Sie mit Taste die Position DTV

3. Drücken Sie ENTER.

In der Funktion DVB-T Digital TV ist das Einschalten mit den Zahlentasten nicht möglich. Es muss mit der POWER Taste eingeschaltet werden.

AUTOMATISCHER SENDERSUCHLAUF UND

SENDERPROGRAMMIERUNG FÜR DVB-T

1. Schliessen Sie eine DVB-T Antenne (im Lieferumfang nicht enthalten) am

2. Drücken Sie die Taste MENU.

3. Suchen Sie mit der Taste die Position SENDER.

4. Drücken Sie die Taste ENTER.

5. Mit der Taste wählen Sie die Position DTV.

6. Wählen Sie mit den Pfeiltasten SWITZERLAND.

7. Drücken Sie dann ENTER.

8. Jetzt wird der automatische Sendersuchlauf gestartet für digitale Sender (DVB-

T). Diese Programmierung kann einige Minuten dauern. Danach sind sämtliche empfangbaren DVB-T Sender auf Programmnummern abgespeichert.

Sendersortierung und Überspringen eines Senders beim Zappen Gehen Sie vor wie vorgängig schon erklärt. G-9ELEKTRONISCHE PROGRAMMZEITSCHRIFT (DVB-T) DVB-T bietet Ihnen die elektronische Programmzeitschrift EPG.

1. Drücken Sie die Taste EPG.

Eine Tafel mit dem Tagesprogramm erscheint.

2. Wählen Sie mit den Pfeiltasten den Sender und das Programm, und drücken Sie

3. Mit der grünen Taste können Sie den Inhalt der Sendung aufrufen (falls vorhanden)

und mit der Taste CH- / CH+ die Fortsetzung des Textes anwählen.

4. Wenn Sie mit der Taste auf die Position PROGRAMME GUIDE fahren,

können Sie mit Drücken der Tasten das weitere Programm des Tages und der folgenden Tage ansehen.

5. Zum Verlassen des EPG drücken Sie die Taste MENU.

Mit Drücken dieser Taste erscheint im DVB-T Betrieb der Name der gerade laufenden Sendung und mit den Tasten können Sie den Inhalt der Sendung abrufen. Mit Drücken der Taste rufen Sie die Details der nächstfolgenden Sendung ab.

BILDEINSTELLUNGEN (Helligkeit, Kontrast, Farbe, Schärfe) Verschiedene Bild-Voreinstellungen können Sie mit der Taste P.MODE abrufen. Falls Sie weitere persönliche Änderungen wünschen, können Sie diese wie folgt vornehmen und abspeichern:

1. Drücken Sie die Taste MENU .

2. Drücken Sie die Taste so oft bis das Menu BILD erscheint.

3. Drücken Sie die Taste ENTER damit BILDMODUS aufleuchtet.

4. Drücken Sie dann die Taste so oft bis BENUTZER erscheint.

5. Mit den Pfeiltasten wählen Sie je nach Wunsch KONTRAST,

HELLIGKEIT, FARBE, SCHÄRFE..

6. Verändern Sie die Einstellungen mit den Tasten und bestätigen Sie mit

7. Diese Einstellungen werden automatisch unter BENUTZER gespeichert und

können mit der Taste P.MODE abgerufen werden.

8. Helligkeit, Kontrast, Schärfe und Farbe können nur in der Position

BENUTZER verändert werden.

G-10TONEINSTELLUNGEN Verschiedene Ton-Voreinstellungen können Sie mit der Taste S.MODE abrufen. Falls Sie weitere persönliche Änderungen wünschen, können Sie diese wie folgt vornehmen und abspeichern:

1. Drücken Sie die Taste MENU .

2. Drücken Sie die Taste so oft bis das Menu TON erscheint.

3. Drücken Sie die Taste damit TONMODUS aufleuchtet.

4. Drücken Sie ENTER.

5. Drücken Sie dann die Taste so oft bis BENUTZER erscheint.

6. Mit den Pfeiltasten wählen Sie je nach Wunsch HÖHEN / TIEFEN.

7. Verändern Sie die Einstellungen mit den Tasten und bestätigen Sie mit

8. Diese Einstellungen werden automatisch unter BENUTZER gespeichert und

können mit der Taste S.MODE abgerufen werden.

9. Höhen, Tiefen, Balance können nur in der Position BENUTZER verändert

TASTE „SOURCE“ Mit dem Drücken dieser Taste können Sie wählen zwischen - DTV (DVB-T Digital TV) - ATV Betrieb (Kabel TV – Analog TV) - AV (für Cinch Eingänge) - Scart (Umschalten auf ein beim Scart angeschlossenes Gerät wie VCR, etc.) - YPBPR (Component Video) - HDMI-1, HDMI-2, HDMI-3 (für Geräte die mit HDMI-Ausgang ausgerüstet sind) - PC (für Gebrauch als PC Monitor) - USB Drücken Sie dabei zur Wahl die Taste ENTER.

ZWEISPRACHIGE SENDUNGEN Bei zweisprachigen Filmen DVB-T können Sie mit der Taste AUDIO auf die vorhandene Sprache wechseln. Bei zweisprachigen Filmen im Kabelfernsehen können Sie mit der Taste NICAM auf die andere Sprache wechseln.

BILDSCHIRMFORMAT ÄNDERN Das Bildschirmformat ist auf 16:9 eingestellt. Mit der Taste ASPECT können Sie das Bildschirmformat ändern.

1. Drücken Sie die Taste SOURCE und fahren Sie mit der Taste auf die Position

2. Drücken Sie die Taste .

3. Schliessen Sie den PC mit einem VGA Kabel am LCD TV an.

TASTE « SLEEP » Einschlaftimer Der Einschlaftimer ermöglicht das selbständige Ausschalten des Gerätes nach einer vorgegebenen Zeitspanne.

1. Stellen Sie den gewünschten Sender ein.

2. Drücken Sie die SLEEP Taste so oft; bis die von Ihnen gewünschte Einschlafzeit im

Display angezeigt wird (10 - 240 Minuten).

3. Nach kurzer Zeit erlischt die Anzeige im Display.

Löschen des Einschlaftimers Wollen Sie die eingestellte Sleep-Zeit löschen, schalten Sie entweder das Gerät aus oder Sie drücken die SLEEP Taste so oft, bis AUS erscheint.

STEREO KOPFHOERERBUCHSE An der Kopfhörerbuchse HEADPHONE (hinten rechts unten am Gerät) können Sie einen Stereo-Kopfhörer anschliessen (im Lieferumfang nicht enthalten). Sobald ein Kopfhörer an der Kopfhörerbuchse angeschlossen ist, werden die Lautsprecher des Gerätes abgeschaltet.

SENDER SPERRUNG Man kann den Zugang zu einem oder mehreren TV-Sendern sperren:

1. Drücken Sie die Taste MENU auf der Fernbedienung.

2. Drücken Sie die Taste so oft bis das Menu SCHUTZ erscheint.

3. Drücken Sie die Taste ENTER und geben Sie den Code 0000 ein. Drücken Sie

ENTER, es erscheint EIN.

4. Drücken Sie die Taste bis PROG.BLOCKIEREN und drücken Sie ENTER.

Nun erscheint die Senderliste.

5. Wählen Sie mit den Tasten das zu blockierende Programm und drücken

Sie die GRÜNE Taste. Es erscheint ein Schloss und der Sender kann nur mit dem Code 0000 betrachtet werden.

6. Zum Löschen der Sperrung gehen Sie wieder vor wie oben erklärt und das

Schloss beim blockierten Sender verschwindet.

G-12G-13 USB ANSCHLUSS Wählen Sie mit der Taste SOURCE die Position USB. Ein Memory Stick mit USB Anschluss schliessen Sie direkt oder mit einem USB-Kabel an dieser Buchse an. Auf dem Bildschirm erscheint dann nach einigen Sekunden die entsprechende Anzeige. Gehen Sie vor, wie auf dem Bildschirmmenu angegeben.

Taste „TEXT" Mit dieser Taste schalten Sie den Teletext ein. Ein 2. Drücken vermischt die TV-Sendung mit Teletext. Ein 3. Drücken bringt wieder die TV-Sendung. Taste « REVEAL » Rätsellösungs-Taste Rote, grüne, gelbe und blaue Taste Wenn in der Teletext-Funktion eine dieser Tasten gedrückt wird, erscheint die entsprechende Seite, welche in dieser Farbe unten am Teletextrand aufgeführt ist. Tasten „ „ Zum Verändern der Teletextseitennummern abwärts/aufwärts Taste « SUBPAGE » Für allfällige Teletext-Unterseiten.

Hinweise zum Umweltschutz Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.Nous vous remercions de l’achat de votre téléviseur DAEWOO ELECTRONICS. Lisez attentivement la notice avant la mise en marche de votre appareil. Assurez vous que l’appareil n’a pas été endommagé pendant le transport et vérifiez les accessoires fournis.
