Montreal - Televisore SEG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Televisore LCD
Marca	SEG
Modello	Montreal
Dimensioni schermo (diagonale)	23,6 pollici (60 cm)
Risoluzione	1920 x 1080 pixel (Full HD)
Peso netto	7,3 kg
Alimentazione	100-240 V CA, 50/60 Hz, 60 W
Consumo in standby	< 1 W
Sistema TV	PAL BG/DK/I
Ingressi video	HDMI (x2), VGA, Peritel (SCART), YPbPr, Video composito, RF (antenna)
Ingressi audio	Audio PC (3,5 mm), Audio L/R per video composito
Uscite audio	Cuffia (3,5 mm), COAX (digitale)
Altoparlanti	2 x 3 W
Telecomando	Infrarossi, portata 5 m, angolo 30°, batterie 2 x AA
Funzioni principali	DTV/ATV, teletexto, sottotitoli, controllo parentale, timer standby, regolazioni immagine/audio, formato schermo regolabile
Montaggio a parete	VESA 100 x 100 mm (supporto non fornito, viti M4 x 10 max)
Manutenzione	Pulire con un panno morbido e asciutto. Scollegare prima della pulizia. Non utilizzare solventi.
Sicurezza	Seguire le istruzioni: evitare l'umidità, non ostruire la ventilazione, scollegare in caso di temporale, non aprire l'apparecchio.
Riparabilità	Nessuna parte riparabile dall'utente. Contattare il servizio clienti. Garanzia 2 anni (Svizzera).
Accessori inclusi	Telecomando, batterie, cavo di alimentazione, guida rapida
Manuale disponibile in	Francese, Inglese, Tedesco, Italiano e altre lingue su richiesta

Domande frequenti - Montreal SEG

Come accendere il televisore SEG Montreal ?

Collegare l'apparecchio e premere l'interruttore di alimentazione sul retro (posizione I). La spia rossa si accende. Premere quindi il pulsante POWER del telecomando o il pulsante di accensione del televisore per accendere lo schermo (spia verde).

Come cercare i canali automaticamente?

Assicurarsi che l'antenna sia collegata alla presa RF. Accendere il televisore, premere Quick Start sul telecomando o andare nel menu TV SETTINGS → Impostazione auto.. Selezionare il proprio paese e scegliere Start per avviare la ricerca di tutti i canali ATV e DTV.

Cosa fare se il telecomando non risponde?

Verificare prima che il televisore sia acceso. Assicurarsi che le batterie siano inserite correttamente (2 x AA, rispettare la polarità). Rimuovere eventuali ostacoli tra il telecomando e il sensore. Se le batterie sono scariche, sostituirle. Assicurarsi che il telecomando sia in modalità TV (premere il tasto TV).

Come regolare l'immagine (luminosità, contrasto) ?

Premere MENU, utilizzare i tasti ◀/▶ per selezionare IMMAGINE, quindi ▼ per entrare. Scegliere una modalità immagine (Standard, Dinamico, Utente, Moderato). In modalità Utente, è possibile regolare Contrasto, Luminosità, Colore, Nitidezza e Tonalità (NTSC).

Come bloccare un canale per il controllo parentale?

Andare nel menu EXTRA (o BLOCCO) → Child Lock. Selezionare il canale da bloccare con ▲/▼, quindi premere il tasto verde del telecomando. Appare un'icona di lucchetto. Per guardare il canale, sarà necessario inserire il codice PIN (predefinito 0000).

Come collegare un dispositivo esterno (lettore DVD, console) ?

Utilizzare un ingresso appropriato: HDMI per la migliore qualità, Peritel (SCART) per vecchi dispositivi, YPbPr per video componente, o VIDEO (composito) con audio L/R. Selezionare la sorgente premendo Source sul telecomando.

Come regolare il timer di standby?

Nel menu EXTRA, selezionare Timer standby e scegliere una durata (10, 20, 30, 60, 90, 120, 180, 240 min o Spegnimento). Il televisore si spegnerà automaticamente dopo il tempo scelto.

Cosa fare se lo schermo rimane nero dopo l'accensione?

Attendere fino a un minuto, il tempo che lo schermo si accenda (elaborazione antirumore). Se non accade nulla, verificare che l'apparecchio sia acceso (spia verde), che il cavo di alimentazione sia correttamente collegato e che la sorgente di ingresso sia corretta. Se il problema persiste, contattare il servizio clienti.

Come pulire lo schermo del televisore?

Spegnere e scollegare l'apparecchio. Utilizzare un panno morbido e asciutto per pulire lo schermo e la scocca. Per le macchie ostinate, inumidire leggermente il panno con acqua e un detergente delicato. Non utilizzare mai solventi, alcol o prodotti abrasivi.

Il televisore ha una garanzia?

Sì, una garanzia del produttore di 2 anni dalla data di acquisto è valida in Svizzera per uso personale. Copre le riparazioni o la sostituzione con un apparecchio di valore simile. Conservare lo scontrino. La garanzia non copre i danni causati da uso improprio, urti, umidità, ecc.

MANUALE UTENTE Montreal SEG

Anche se questo schermo LCD è stato fabbricato con tecnologia ad alta precisione e con un'efficienza di pixel pari al 99,99%, su di esso potrebbero apparire costantemente puntini neri o luminosi (rossi, blu o verdi): ciò non costituisce un malfunzionamento.

Misure di sicurezza

• Attenzione ....1
  • Informazioni di sicurezza....2

Introduzione

• Componenti (visione anteriore/posteriore) / accessori .... 3
• Componenti (visione posteriore)....4
  • Telecomando ....5

Utilizzo di base

- Accensione del televisore LCD / Selezione della fonte in entrata 8

Applicazione

• Personalizzare le IMPOSTAZIONI TV 10
• Personalizzare le impostazioni IMMAGINE.... 12
- Personalizzare le impostazioni SUONO.... 13
• Personalizzazione delle impostazioni CONFIG 14
- Personalizzare le impostazioni di BLOCCO 15

Manutenzione e assistenza

• Risoluzione dei problemi....16
• Specifiche tecniche ....17

Attenzione

Il simbolo di un fulmine contenuto in un triangolo equilatero costituisce un avviso della presenza di “tensione pericolosa” non isolata all'interno del prodotto, di magnitudo tale da rappresentare un rischio di scossa elettrica per le persone.

Il punto esclamativo contenuto in un triangolo equilatero costituisce un avvertimento della presenza di importanti istruzioni di funzionamento e manutenzione (assistenza) all'interno della documentazione allegata al prodotto.

Smaltimento corretto del prodotto

"Smaltimento corretto del prodotto"

Questo simbolo indica che il prodotto non può essere smaltito con i normali rifiuti domestici. Il cliente è responsabile del riciclaggio e della raccolta differenziata di questo tipo di prodotti. Portare il prodotto nei punti di raccolta adeguati affinché sia possibile riciclare le componenti elettriche ed elettroniche. Nel caso in cui non si conosca l'ubicazione di tali punti di raccolta, contattare l'amministrazione locale o l'ente preposto al servizio di raccolta rifiuti.

Questo dispositivo è conforme alle direttive europee in materia di sicurezza ed elettricità

Attenzione: Pericolo di soffocamento.

I materiali da imballaggio non sono giocattoli, tenere fuori dalla portata dei bambini. Le buste di plastica, se infilate sulla testa, possono provocare soffocamento.

Informazioni di sicurezza

Allo scopo di garantire un funzionamento sicuro e affidabile di questo apparecchio, leggere attentamente tutte le istruzioni contenute in questa guida per l'utente, in particolar modo le informazioni sulla sicurezza.

Sicurezza elettrica

- Collegare il televisore unicamente a prese di alimentazione di rete che soddisfino i requisiti riportati sull'etichetta sul retro della TV. - Per prevenire sovraccarichi, non collegare alla stessa presa troppi dispositivi.

- Non posizionare i cavi in maniera tale che possano essere calpestati o costituire un intralcio.

- Non posizionare oggetti pesanti su di essi, potrebbero danneggiarli.

- Quando si scollega l'apparecchio dalla presa di alimentazione, impugnare la spina e non tirare il cavo.

- Durante un temporale, o quando si lascia l'apparecchio inutilizzato per lunghi periodi di tempo, scollegare l'antenna (se esterna) e l'alimentazione di rete.

- Il televisore o l'alimentatore non devono entrare in contatto con acqua o umidità. NON utilizzare l'apparecchio in luoghi umidi o bagnati come stanze da bagno, cucine piene di vapore o nei pressi di piscine.

- Nei seguenti casi, scollegare la spina e rivolgersi all'assistenza:

• il cavo o la presa di alimentazione appaiono danneggiati
• nell'apparecchio è penetrato del liquido o è stato esposto a acqua o umidità
• un oggetto è penetrato accidentalmente nei fori di ventilazione
• malfunzionamenti

- NON rimuovere il coperchio di sicurezza. Non contiene parti utili all'interno. Ciò potrebbe rendere nulla la garanzia. Per le riparazioni rivolgersi solo a personale specializzato.

- Per evitare fuoriuscite dalle batterie del telecomando, sostituirle quando scariche o rimuo verle quando l'apparecchio rimane inutilizzato per lunghi periodi di tempo.

- NON smontare, rompere o gettare nel fuoco le batterie scariche.

Sicurezza delle persone

• NON ostruire i fori di ventilazione posti sul retro. Il televisore può essere collocato in un mobile, ma è necessario lasciare almeno 5 cm di spazio tutto intorno.
  • NON toccare o scuotere lo schermo TV, i circuiti interni potrebbero danneggiarsi. Prestare attenzione al telecomando, non farlo cadere.
• Per pulire il televisore utilizzare un panno morbido e asciutto. Non utilizzare solventi o liquidi a base di benzina. Rimuovere le macchie ostinate con un panno morbido inumidito con detergente diluito.

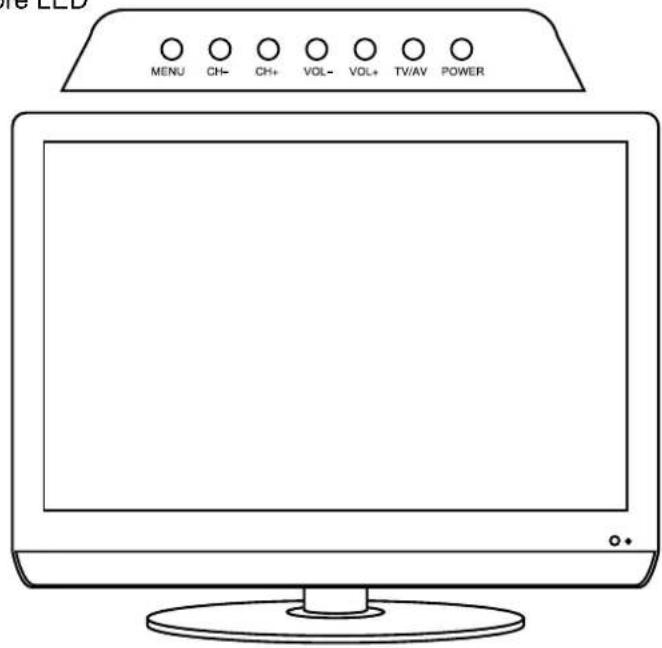

Componenti

Indicatore LED

MENU CH- CH+ VOL- VOL+ TV/AV POWER

Ricevitore del telecomando (mantenere pulito)

Accessori

Cavo d'alimentazione

Batterie per il teleco- mando

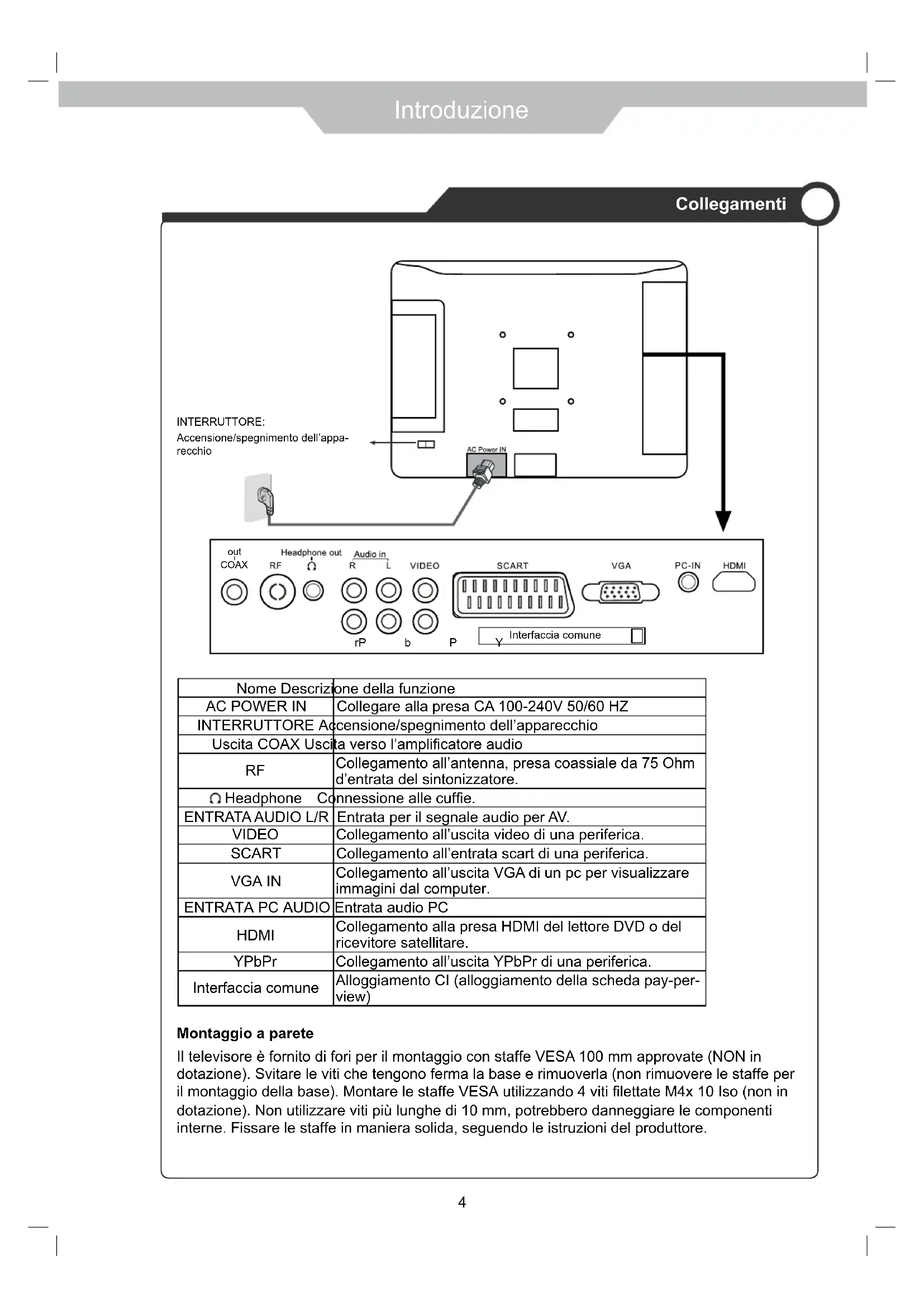

INTERRUTTORE: Accensione/spegnimento dell'appa- recchio AC Power IN out COAX Headphone out RF Audio in R L VIDEO rP b P SCART VGA PC-IN HDMI Interfaccia comune

Nome Descrizione della funzione
AC POWER IN	Collegare alla presa CA 100-240V 50/60 HZ
INTERRUTTORE Accensione/spegnimento dell'apparecchio
Uscita COAX Uscita verso l'amplificatore audio
RF	Collegamento all'antenna, presa coassiale da 75 Ohm d'entrata del sintonizzatore.
Ω Headphone Connessione alle cuffie.
ENTRATA AUDIO L/R	Entrata per il segnale audio per AV.
VIDEO	Collegamento all'uscita video di una periferica.
SCART	Collegamento all'entrata scart di una periferica.
VGA IN	Collegamento all'uscita VGA di un pc per visualizzare immagini dal computer.
ENTRATA PC AUDIO	Entrata audio PC
HDMI	Collegamento alla presa HDMI del lettore DVD o del ricevitore satellitare.
YPbPr	Collegamento all'uscita YPbPr di una periferica.
Interfaccia comune	Alloggiamento CI (alloggiamento della scheda pay-per-view)

Montaggio a parete

Il televisore è fornito di fori per il montaggio con staffe VESA 100 mm approvate (NON in dotazione). Svitare le viti che tengono ferma la base e rimuoverla (non rimuovere le staffe per il montaggio della base). Montare le staffe VESA utilizzando 4 viti filettate M4x 10 Iso (non in dotazione). Non utilizzare viti più lunghe di 10 mm, potrebbero danneggiare le componenti interne. Fissare le staffe in maniera solida, seguendo le istruzioni del produttore.

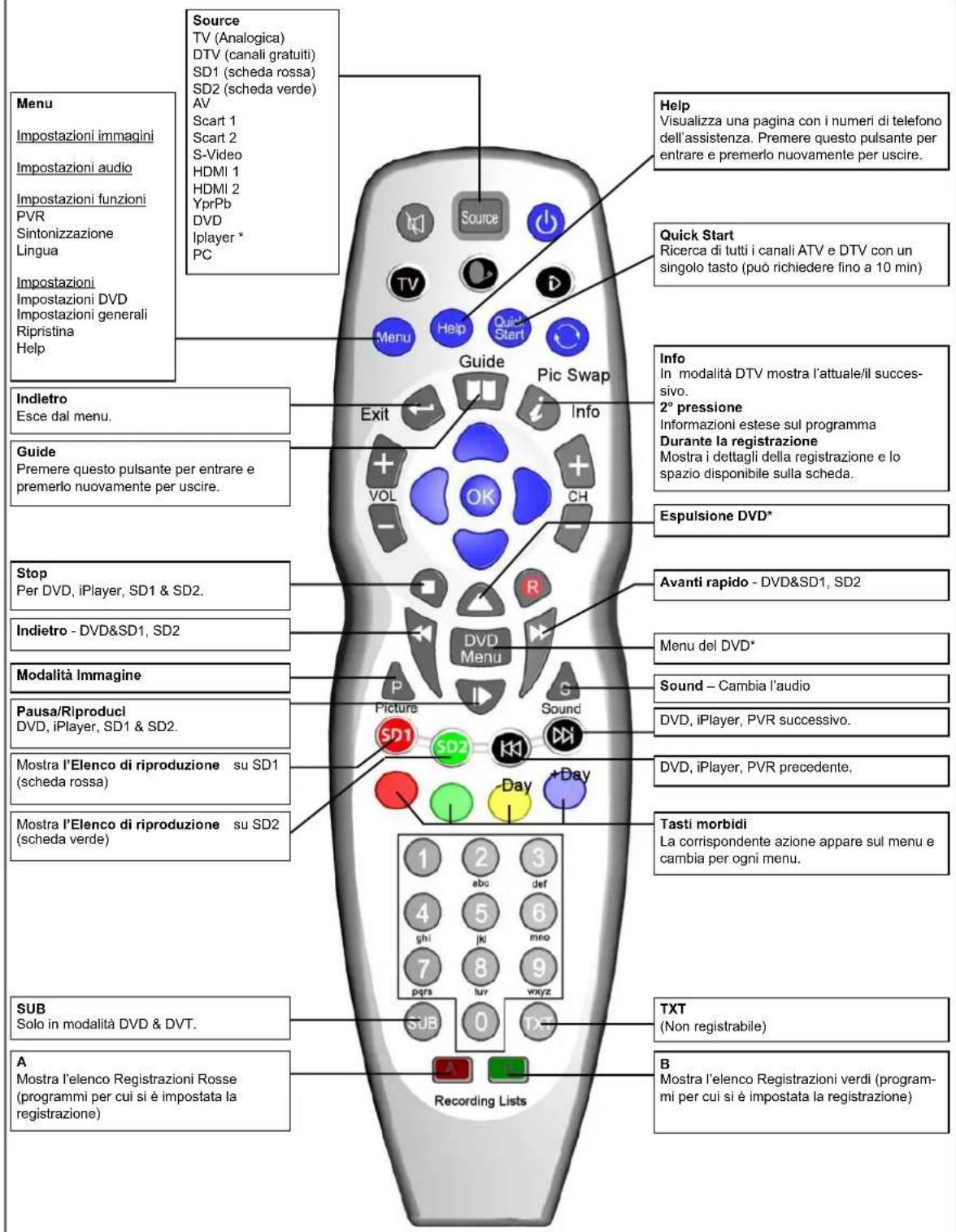

Telecomando

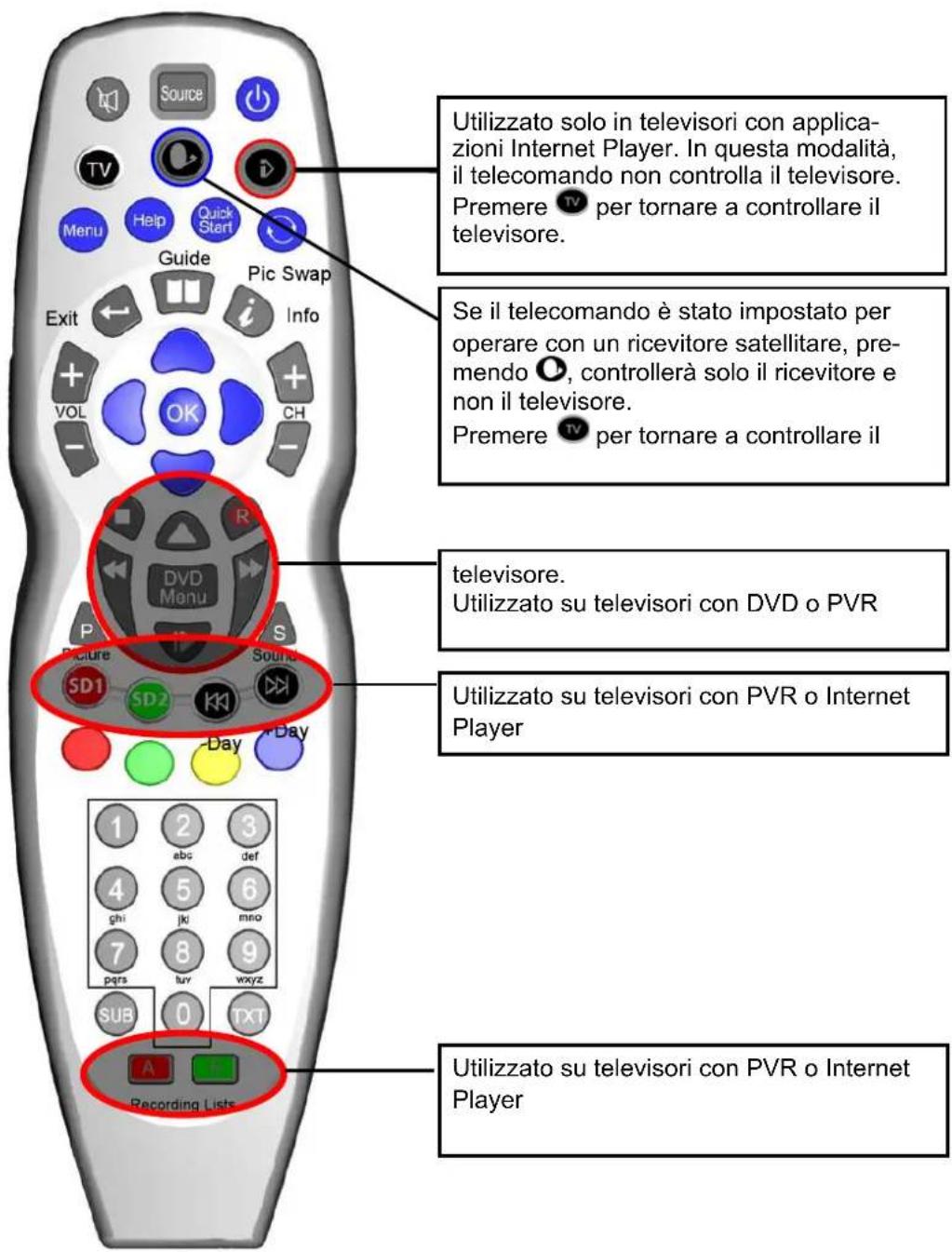

- Funzioni dei pulsanti del telecomando

In base al modello di televisore, alcuni pulsanti potrebbero non essere collegati a una funzione

Utilizzato solo in televisori con applicazioni Internet Player. In questa modalità, il telecomando non controlla il televisore. Premere TV per tornare a controllare il televisore. Se il telecomando è stato impostato per operare con un ricevitore satellitare, pre-mendo O, controllerà solo il ricevitore e non il televisore. Premere TV per tornare a controllare il televisore. Utilizzato su televisori con DVD o PVR Utilizzato su televisori con PVR o Internet Player 1 abc def 4 5 6 ghi jki mino 7 8 9 pqrs luy wxyz SUB 0 TXT Recording Lists Utilizzato su televisori con PVR o Internet Player

Telecomando

Menu Impostazioni immagini Impostazioni audio Impostazioni funzioni PVR Sintonizzazione Lingua Impostazioni Impostazioni DVD Impostazioni generali Ripristina Help Source TV (Analogica) DTV (canali gratuiti) SD1 (scheda rossa) SD2 (scheda verde) AV Scart 1 Scart 2 S-Video HDMI 1 HDMI 2 YprPb DVD Iplayer * PC Help Visualizza una pagina con i numeri di telefono dell'assistenza. Premere questo pulsante per entrare e premerlo nuovamente per uscire. Quick Start Ricerca di tutti i canali ATV e DTV con un singolo tasto (può richiedere fino a 10 min) Info In modalità DTV mostra l'attuale/il successivo. 2° pressione Informazioni estese sul programma Durante la registrazione Mostra i dettagli della registrazione e lo spazio disponibile sulla scheda. Espulsione DVD* Stop Per DVD, iPlayer, SD1 & SD2. Indietro - DVD&SD1, SD2 Modalità Immagine Pausa/Riproduci DVD, iPlayer, SD1 & SD2. Mostra l'Elenco di riproduzione su SD1 (scheda rossa) Mostra l'Elenco di riproduzione su SD2 (scheda verde) Picture SD1 SD2 Day +Day Sound Tasti morbidi La corrispondente azione appare sul menu e cambia per ogni menu. SUB Solo in modalità DVD & DVT. A Mostra l'elenco Registrazioni Rosse (programmi per cui si è impostata la registrazione) Recording Lists TXT (Non registrabile) B Mostra l'elenco Registrazioni verdi (programmi per cui si è impostata la registrazione)

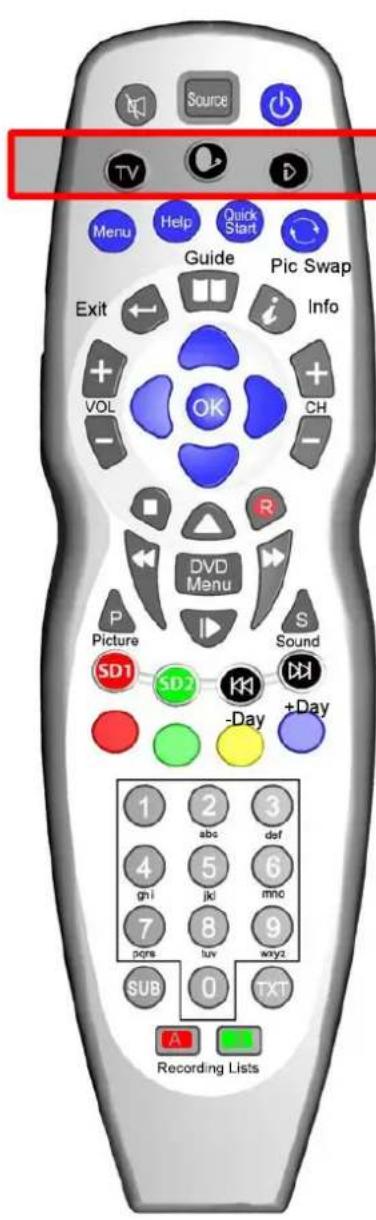

Telecomando

Questo pulsante fa passare il telecomando in modalità Controllo TV

Questo pulsante fa passare il telecomando in modalità Controllo Multisatellite

* sono disponibili varie modalità. Per dettagli, fare riferimento alle pagine successive

Questo pulsante fa passare il telecomando in modalità Internet Player

* Utilizzato solo con alcuni ricevitori digitali e televisivi

Impostazione del pulsante Modalità Multisatellite

Il pulsante Sat O è programmabile sul telecomando e può essere impostato nelle seguenti modalità:

Impostazione del pulsante senza ricevitore satellitare:

Premere O e contemporaneamente premere 0.

Con ricevitore satellitare dotato di registratore (noto come di tipo “+”)

Premere O e contemporaneamente premere 1.

Con ricevitore satellitare dotato di alta definizione (noto come di tipo "HD")

Premere O e contemporaneamente premere 2.

Con ricevitore satellitare digitale normale (noto come di tipo "digitale")

Premere O e contemporaneamente premere 3.

Se si desidera utilizzare questo pulsante per passare al lettore DVD*

Premere O e contemporaneamente premere 4.

* funzione disponibile solo con alcuni modelli di lettore DVD.

Q + 0 \~ NO RICEVITORE SAT

O + 1 \~ SAT +

Q + 2 \~ SAT HD

Q + 3 \~ SAT DIGITALE

Accensione del televisore LCD

Accendere/spegnere il televisore LCD

Interruttore di accensione/spegnimento -

Premere questo interruttore in posizione e l'indicatore di standby si illuminerà rosso. Accendere il televisore.

Premere il pulsante di accensione sul televisore o il pulsante ⚙️ sul telecomando e l'indicatore di standby si illuminerà verde.

Spegnere il televisore.

Premere il pulsante di accensione sul televisore o il pulsante ⏻ sul telecomando e l'indicatore di standby si illuminerà rosso.

Per spegnere completamente il televisore, premere questo interruttore in posizione ⚙ e l'indicatore di standby si spegnerà.

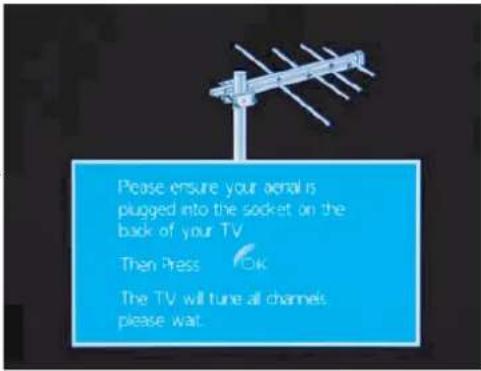

Quando si accende il televisore per la prima volta, comparirà il menu d'installazione iniziale:

Assicurarsi che l'antenna sia collegata al televisore, che il telecomando sia in modalità TV (premere il pulsante

TV), passare sulla TV premendo 🔒. Apparirà il menu d'installazione iniziale.

Premere il pulsante OK sul telecomando per dare inizio alla procedura di sintonizzazione. Questo processo troverà tutti I canali ATV e DTV disponibili e li memorizzerà.

Premendo il pulsante Quick Start è possibile richiamare l'installazione iniziale in qualsiasi momento.

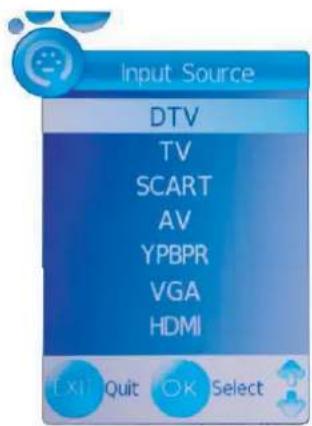

Selezione della sorgente d'ingresso

È possibile selezionare il menu Sorgente d'ingresso in qualsiasi momento premendo il pulsante Source sul telecomando o quello TV/AV sul televisore.

Premere il pulsante Source sul telecomando.

Utilizzare ▲/▼ per spostarsi sulla sorgente d'ingresso desiderata

Premere per confermare la selezione.

Funzionamento del menu

1. Accendere il televisore.
2. Premere il pulsante MENU sul telecomando.
3. Utilizzare i tasti ◀ e ▶ per spostarsi all'interno del menu.
4. Premere il pulsante EXIT per uscire dal menu.

MENU IMPOSTAZIONI TV

Consente di ricercare i canali e impostare diverse opzioni relative ad essi. (Seleziona la sorgente TV)

MAGRE Modalità mnogene Standard 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 10 Index Or

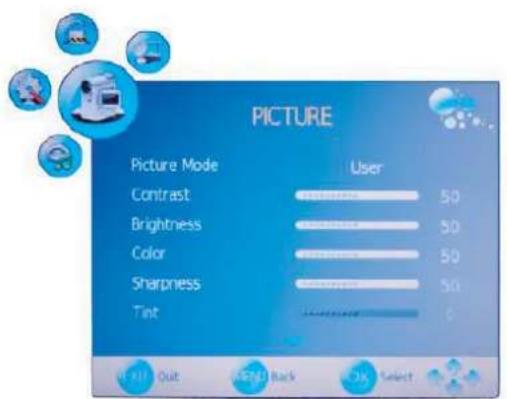

MENU IMMAGINE:

consente di regolare le impostazioni delle immagini (per es. selezionare la sorgente TV)

TV SETTINGS Sintana Auto UTV Sintana Manuale ATV Sintana Manuale Modif Program Informazioni CI

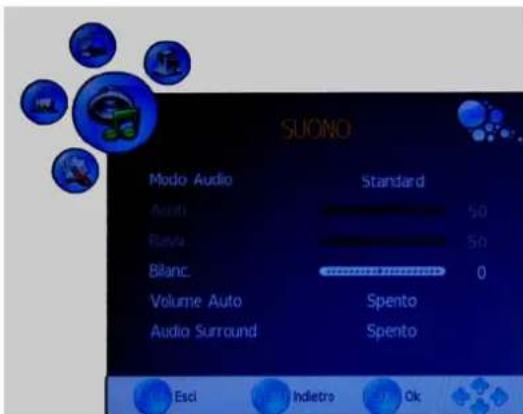

MENU SUONO:

Consente di personalizzare le opzioni e gli effetti sono- ri. (per es. selezionare la sorgente TV)

NLOD Redo Audio Standard Audio 0% Volume Auto Spento Audio Surround Spento Digital Indicators OK

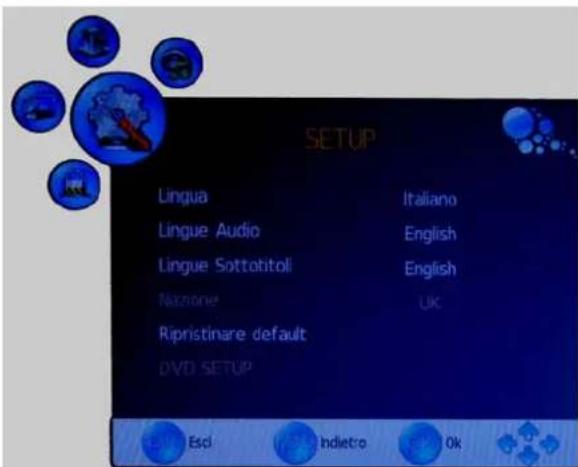

MENU CONFIG:

Consente di impostare diverse opzioni d'impostazione. (Seleziona la sorgente TV)

SETUP Uruguay Largue: Andro Uruguay: Sottastot Delaware Remstrate default CHS1 SETUP Edu Indien Ch

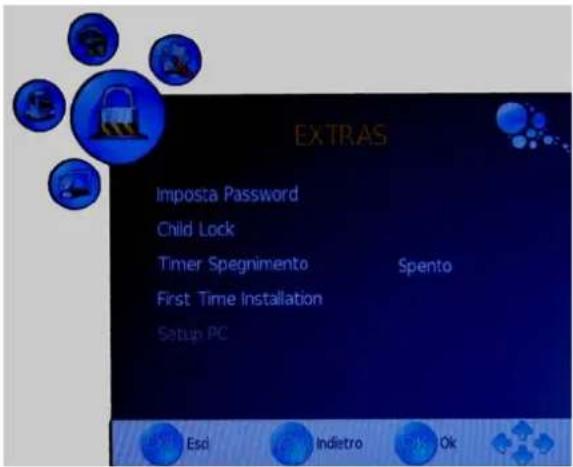

MENU BLOCCA:

Consente di impostare diverse opzioni d'impostazione e di blocco/temporizzazione. (Seleziona la sorgente TV)

EXTRAS Importa Password Chile Lock Timer Spregimento First Time Installation Spento End Inders Ok

Nota: Utilizzare le frecce (sinistra-destra-alto-basso) per selezionare le opzioni desiderate nei menu.

Personalizzare le impostazioni TV

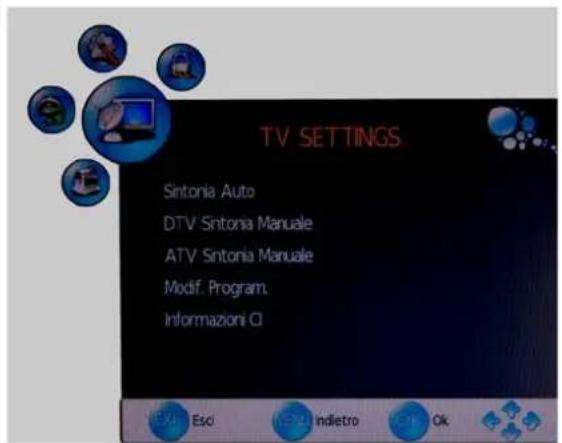

TV SETTINGS Sintonia Auto DTV Sintonia Manuale ATV Sintonia Manuale Modif. Program. Informazioni CI

Utilizzare i pulsanti ◀ e ▶ per selezionare il menu IMPOSTAZIONI TV (come mostrato nella precedente figura) e premere il pulsante ▼ per accedere al menu.

Il menu contiene le seguenti voci:

Sintonia auto (scansione automatica)

Premere ◀ e ▶ per selezionare il paese, premere ▲ e ▼ per selezionare "Inizio" e premere OK per avviare la scansione automatica.

Selezionare la Nazione, Selezionare Start per aggiornare. Selezione Paese UK Inizio Annulla

DTV sintonia manuale (Scansione manuale)

Premere ▶ per accedere al sottomenu. Premere ◀ o ▶ per selezionare un canale e premere OK per avviare la ricerca.

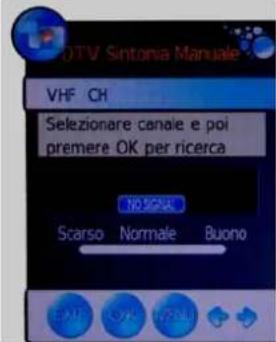

OTV Sintonia Manuale VHF CH Selezionare canale e poi premere OK per ricerca NO SCA Scarso Normale Buono

Personalizzare le impostazioni TV

Sintonizzazione manuale ATV

Salva su

Corrente CH (Canale attuale)

Ricerca

Sintonia fine (Sintonizzazione precisa)

Salta

Frequenza

Premere ▶ per accedere al sottomenu.

Selezionare una posizione in cui memorizzare il programma.

Selezionare un programma da sintonizzare.

Premere ◀ e ▶ per la ricerca manuale.

Premere ◀ e ▶ per una sintonizzazione precisa.

Selezionare "Si" per salatare il programma durante una scansione dei programmi con CH+/-

Mostra la frequenza del canale attuale.

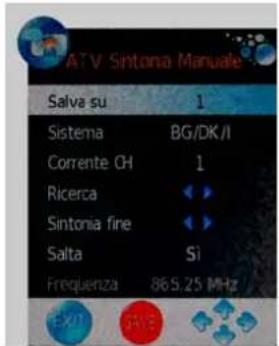

ATV Sintona Manuale Salva su 1 Sistema BG/DK/I Corrente CH 1 Ricerca Sintonia fine Salta Si Frequenza 865.25 MHz

Premere il pulsante ROSSO per salvare tutte le impostazioni cambiate.

Modifica programma: Premere ▶ per accedere al sottomenu, come nell'immagine seguente.

Cancella: Selezionare un canale e premere il pulsante rosso sul comando. Sulla destra del menu Modifica programma, vicino al canale prescelto, apparirà Cancella. Premere nuovamente il pulsante rosso per confermare la cancellazione e il canale verrà eliminato. In qualsiasi momento si decida di non continuare la cancellazione, premere il pulsante Menu per uscire.

SCAMBIA: Selezionare un programma, premere il pulsante GIALLO, utilizzare i pulsanti ▲ e ▼ per cambiare la posizione del programma e poi premere nuovamente il pulsante GIALLO per confermare la variazione. Per uscire, premere Menu e le impostazioni verranno automaticamente salvate.

Salta: Selezionare un canale e premere il segnarlo. Fino a quando il canale sarà contrassegnato con l'etichetta Salta, verrà ignorato durante la ricerca fra i canali con i pulsanti CH+/-.

tele- 1 C-21 2 C-22 3 C-23 4 C-24 5 C-25

Informazioni CI

Contattare il fornitore del servizio "pay-per-view" che fornirà una scheda di visualizzazione e la videocamera con le istruzioni per l'uso.

per contras-

Personalizzare le impostazioni IMMAGINE

Utilizzare i pulsanti ◀ e ▶ per selezionare il menu IMMAGINE (come mostrato nella precedente figura) e premere il pulsante ▼ per accedere al menu.

Il menu contiene le seguenti voci:

Modalità Imma- gine Scegliere fra Standard, Dinamico, Utente e Soffuso.

Nota: Contrasto, Luminosità e Colore sono disponibili e possono essere regolati dall'utente solo nelle impostazioni di Modalità Immagine.

Contrasto Regola la differenza fra le zone più scure e quelle più luminose dell'immagine.

Luminosità Regola la luminosità complessiva dell'immagine.

Colore Regola il colore.

Nitidezza Aumentare questo parametro per vedere i bordi dell'immagine più definiti; diminuirlo per sfumarli.

Tinta (Tono) Regola il tono (solo in modalità NTSC).

Temperatura colore Scegliere fra Standard, Freddo, Utente e Caldo.

Nota: Rosso, Verde e Blu solo disponibili per l'utente solo in Modalità Temperatura Colore.

Rosso Regola il colore rosso dell'immagine.

Verde Regola il colore verde dell'immagine.

Blu Regola il colore blu dell'immagine.

Aspetto Immagine Scegliere fra Auto, 4:3, 16:9, Zoom1 e Zoom2.

Riduz.disturbi Selezionando "ON", si riducono i disturbi legati alle interferenze.

Personalizzare le impostazioni SUONO

SUONO Modo Audio Standard Avanti 50 Rava 50 Bilanc 0 Volume Auto Spento Audio Surround Spento Escl Indietro Ok

Utilizzare i pulsanti ◀ e ▶ per selezionare il menu SUONO (come mostrato nella precedente figura) e premere il pulsante ▼ per accedere al menu.

Il menu SUONO include le seguenti opzioni:

Modo Audio	Consente di scegliere fra: Standard, Musica, Film, Sport e Utente.
Acuti (regolabili quando in modalità Suono Utente)
Regola l'intensità relativa dei suoni alti.
Bassi (regolabili quando in modalità Suono Utente)
Regola l'intensità relativa dei suoni bassi.
Bilanc.	Regola il bilanciamento fra le tracce sinistra e destra o disattiva il volu-me delle tracce sinistra e destra.
Volume auto	Regola automaticamente il volume del programma quando si attiva la funzione selezionando “On”.
Audio Surround	Selezionando “off”/”surround” si attiva/disattiva la funzione audio sur-round.

Personalizzazione delle impostazioni SETUP

SETUP Lingua Italiano Lingue Audio English Lingue Sottotitoli English Nazione UK Ripristinare default DVD SETUP Escl Indietro Ok

Utilizzare i pulsanti ◀ e ▶ per selezionare il menu SETUP (come mostrato nella precedente figura) e premere il pulsante ▼ per accedere al menu.

Il menu SETUP include le seguenti opzioni:

Lingua	Consente di scegliere la lingua dei menu.
Lingue audio (selezionabile in modalità DTV)Consente di scegliere la lingua audio.
Lingue sottotitoli (selezionabile in modalità DTV)Consente di scegliere la lingua dei sottotitoli.
Nazione Paese predefinito Germania
Ripristinare default	Premere il pulsante ▶ per ripristinare le impostazioni di fabbrica.

Personalizzare le impostazioni di EXTRAS

EXTRAS Imposta Password Child Lock Timer Spegnimento Spento First Time Installation Setup PC Esd Indietro OK

Utilizzare i pulsanti ◀ e ▶ per selezionare il menu EXTRAS (come mostrato nella precedente figura) e premere il pulsante ▼ per accedere al menu.

Il menu EXTRAS include le seguenti opzioni:

Regolazione password	Imposta il codice pin. Il codice predefinito è 0000. se il codce è stato cambiato, è necessario inserire quello valido.Nuova: Inserire la nuova password.Conferma: Inserire la nuova password e premere OK per completare la variazione.
Guida genitori	Blocca il canale, che può essere visualizzato solo inserendo il codice.Utilizzare il pulsante ▲/▼ per selezionare il canale e premere il pulsante verde sul telecomando: sul canale apparirà “”, per eliminarlo, premere nuovamente il pulsante verde.
Timer spegni-mento	Consente di impostare il timer di spegnimento fra: 10 min, 20 min, 30 min, 60 min, 90 min,120 min, 180 min, 240 min e off.

Installazione iniziale

* Assicurarsi che l'antenna sia collegata al connettore contrassegnato "RF" sul retro del televisore. Premere OK" per avviare il processo di sintonizzazione.

* È possibile selezionare "Lingua" (lingua di visualizzazione OSD). Una volta selezionata, premere ◀/▶ per selezionare "OK".

Setup PC (solo in modalità VGA)

Premere ▶ per accedere al sottomenu per regolare l'immagine sullo schermo.

First Time Installation Ungua taliano Selonia Auto Pensetral: 2014 (Bertina) - Desarrollo de la Collierer lared: 15% (el'alté) 100 gm / 100 gm / 100 gm for Sistemiario End Cena

EXTRAS Regular Auto Pseudo-quantile 30 Rad/verticule 50 Conversion 0 Filter 50 End Indemn In

Risoluzione dei problemi

• Non utilizzare altre funzioni non riportate in questo manuale per l'utente.
• In caso di problemi con il televisore LCD, procedere prima come segue.
• Nel caso in cui il problema dovesse persistere, spegnere l'apparecchio e contattare il rivendi tore o un centro assistenza autorizzato.

Problema Azione
Il dispositivo non si accende.	Controllare tutte le connessioni.
Quando si accende il televiso-re, la schermata viene visualizzata troppo lentamente	Questo problema si verifica per un breve lasso di tempo durante il procedimento di eliminazione delle immagini finalizzato a nascondere disturbi temporanei dello schermo che si verificano al momento dell'accensione. Tuttavia, se l'immagine non doves-se apparire dopo 1 min, contattare il rivenditore o un centro di assistenza autorizzato.
Lo schermo è troppo luminoso o troppo scuro	Regolare la luminosità o il contrasto.
Lo schermo è troppo grande o troppo piccolo	Regolare le dimensioni dello schermo
Sullo schermo vengono visualizzate delle strisce e l'immagine balla	Smettere di utilizzare telefoni cordless, asciugacapelli e trapani elettrici
L'immagine appare, ma man-ca il sonoro	1. Premere il pulsante “MUTE”.2. Aumentare il volume premendo l'apposito pulsante.3. Controllare che il terminale sonoro della sorgente esterna sia collegato correttamente.Se, dopo aver eseguite le precedenti operazioni, il sonoro dovesse continuare a non funzionare e ciò accadesse per tutti i canali, contattare il rivenditore o un centro d'assistenza autoriz-zato.
Il telecomando non funziona.	1. Controllare che vi sia corrente.2. Controllare che le batterie del telecomando siano state inseri-te correttamente.3. Controllare che non vi siano ostacoli fra il televisore e il tele-comando e,in caso, rimuoverli.4. Se le batterie risultassero scariche, sostituirle con due nuove.5. Accertarsi che il telecomando sia in modalità TV premendo il pulsante TV.

* Questo televisore LCD è inteso per un uso domestico e registrato come inoffensive in material di onde elettromagnetiche.
* Di conseguenza, può essere utilizzato in qualsiasi luogo e nelle aree residenziali.

Specifiche tecniche

TV

Sistema TV	PAL, BG, DK, I
Dimensioni schermo	23,6 pollici (diagonale)
Risoluzione	1920x1080 pixel
Entrata antenna	75 Q (non bilanciato)
Potenza d'uscita audio	2x3 W
Consumo elettrico	CA 100-240V 50/60Hz 60W
Consumo elettrico in standby	<1W
Peso	7,3 Kg

Telecomando

Tipo	Infrarossi
Distanza di controllo	5 m
Angolazione di controllo	30° (orizzontale)
Batterie	2 x 1.5 V, AA
Dimensioni	60 x 204 x 32mm
Peso	140 g (senza batteria)

Questo prodotto è conforme ai seguenti regolamenti UE:

• EN55013: 2001+A1:2003+A2:2006
• EN55020: 2007
• EN61000-3-2: 2006
• EN61000-3-3:1995+A1:2001+A2:2005
• EN55022:2006(CLASSE A)
• EN55024:1998+A1:2001+A2:2003
• EN60065: 2002+A1:2006

Avvertimenti

Non maneggiare la presa d'alimentazione con le mani bagnate.

• Pericolo di scossa elettrica.

Non utilizzare cavi o spine d'alimentazione danneggiati o prese allentate.

- Pericolo di scossa elettrica o di incendio.

Non collegare diversi apparecchi alla stessa presa.

- Pericolo di surriscaldamento della presa e di conseguente incendio.

Inserire a fondo la spina d'alimentazione nella presa.

- Una spina lenta o inserita in maniera errata può provocare un incendio.

Non stringere eccessivamente il cavo d'alimentazione e non posizionare su di esso oggetti pesanti.

- Pericolo di scossa elettrica o di incendio.

Accertarsi che il dispositivo sia dotato di adeguata messa a terra.

- In mancanza di questo, si potrebbero verificare cortocircuiti o sovraccarichi, con conseguente emissione di scosse elettriche. Se necessario, installare un interruttore automatico di mancata messa a terra. Per la messa a terra, non utilizzare mai una linea telefonica, un parafulmine o un condotto di metallo per il gas. (Ciò potrebbe provocare incendi, scosse elettriche o altri rischi).

Non posizionare sull'apparec- chio piccoli oggetti metallici o contenitori con liquidi, come vasi da fiori, lattine di bibite, bottiglie di medicinali.

- In caso di penetrazione nell'apparecchio di liquidi od oggetti di metallo si potrebbero verificare cortocircuiti, incendi o scosse elettriche.

Non posizionare il dispositivo in luoghi in cui risulta particolarmente esposto a pioggia, umidità eccessiva o sostanze grasse.

- Ciò potrebbe provocare incendi, scosse elettriche, malfunzionamenti o deformazione.

Non utilizzare o conservare materiali infiammabili o combustibile vicino al dispositivo.

- Pericolo di esplosione o di incendio.

Non posizionare il dispositivo su superfici instabili, come supporti traballanti o tavoli in pendenza, o su superfici più piccole dell'apparecchio stesso.

- Se un bambino tentasse di arrampicarsi sul dispositivo, questo potrebbe rovesciarsi e cadergli addosso, provocando seri danni al bambino o al dispositivo. Posizionare l'apparecchio su superfici piane e stabili.

Non appoggiare sul dispositivo candele, sigarette o dispositivi anti-zanzare accesi. Non posizionare il dispositivo vicino a una fonte di calore, quale un caminetto o un termosifone.

• Grave rischio di incendi.

Non posizionare l'apparecchio in luoghi scarsamente ventilati, come mobili chiusi.

• Grave rischio di incendi.

Non far passare il cavo di alimentazione vicino a dispositivi che producono calore, come termosifoni, stufe o ferri da stiro.

- Il calore eccessivo potrebbe sciogliere la guaina d'isolamento e mettere a nudo i fili, provocando incendi o scosse elettriche.

Installare l'antenna lontano da linee elettriche ad alta tensione e da cavi di comunicazione; accertarsi che sia installata in maniera corretta.

- Il contatto fra l'antenna e una linea elettrica potrebbe provocare incendi, scosse elettriche, ferite gravi e, addirittura, morte.

Durante i temporali, scollegare il cavo d'alimentazione dalla presa di rete.

- Pericolo di scossa elettrica o di incendio.

Non inserire oggetti di metallo, come cacciaviti, attache o fili piegati, nei fori di ventilazione o nei terminali ATV.

• Grave rischio di incendio o scossa elettrica.

Non permettere ai bambini di arrampicarsi o salire sull'apparecchio.

• Il televisore potrebbe rovesciarsi sul bambino provocando ferite serie.

Non smontare o alterare l'apparecchio in alcun modo. Non cercare di riparare il dispositivo da soli.

- Pericolo di scossa elettrica o di incendio. Nel caso in cui fossero necessarie delle riparazioni, rivolgersi a un centro di assistenza.

Quando si scollega il cavo di alimentazione dalla presa di rete, impugnarlo sempre dalla spina.

- Tirare il cavo potrebbe danneggia-re i fili interni e provocare incendi.

Staccare sempre la spina prima di pulire il dispositivo.

- Pericolo di scossa elettrica o di incendio.

Scopo di queste misure precauzionali è garantire la sicurezza dell'utente e prevenire danni all'apparecchio.

Leggere e rispettare tutte le misure di sicurezza.

Installare il dispositivo a una distanza adeguata dal muro, per assicurare una ventilazione sufficiente.

- Un aumento della temperatura interna dell'apparecchio può provocare un incendio.

Non coprire il dispositivo con teli, tendaggi o altri materiali.

- Un aumento della temperatura interna dell'apparecchio può provocare un incendio.

Assicurarsi di posizionare l'appa-recchio su una superficie piana.

Avvertimenti

Nel punto di entrata nell'edificio del cavo dell'antenna coassiale, formare con esso un anello largo, per evitare che la pioggia scivoli lungo il cavo ed entri in contatto con il terminale di ingresso dell'antenna.

- In caso di penetrazione di pioggia nell'apparecchio si potrebbero verificare incendi o scosse elettriche.

- Le seguenti misure precauzionali sono divise in "Avvertimenti" e "Precauzioni".

Attenzione: Ignorare questa precauzione può provocare seri danni alle persone e, addirittura, morte.

Attenzione: Ignorare questa precauzione può provocare seri danni a persone e cose.

Quando non si utilizza il dispositivo per un periodo prolungato, disinse- rire il cavo di alimentazione dalla presa a muro.

- Nel tempo, l'apparecchio potrebbe impolverarsi e ciò potrebbe provocare incendi o deteriorare i rivestimenti isolanti, con conseguente pericolo di incendi.

Quando si sposta il dispositivo, accertarsi di averlo spento e di aver disinserito il cavo di alimentazione dalla presa a muro.

- Spostare l'apparecchio con il cavo di alimentazione collegato alla presa di rete può danneggiare il cavo stesso, con conseguente pericolo di scosse elettriche o incendi.

In presenza di odori insoliti o fumo intorno al dispositivo, scollegarlo immediatamente dall'alimentazione di rete e contattare il centro assistenza.

- Pericolo di incendio e scosse elettriche.

Avvertimenti

Quando si rimuovono le batterie dal telecomando, prestare attenzione che i bambini non le ingeriscano. Tenere le batterie fuori dalla portata di neonati e bambini.

- In caso di ingestione accidentale di una batteria, consultare immediatamente un medico.

Impiegare sempre almeno due persone per sollevare o spostare il dispositivo.

- In caso di caduta dell'apparecchio potrebbero verificarsi danni alle persone o agli oggetti.

Rimuovere umidità, sporco o polvere dalla spina con un panno asciutto e pulito.

- Pericolo di incendio e scosse elettriche.

Si consiglia di pulire l'interno dell'apparecchio almeno una volta l'anno. Contattare il rivenditore o il centro assistenza per informazioni.

- Continuare a utilizzare l'apparec chio senza mai pulirlo può provocare incendi o scosse elettriche.

Quando si pulisce il dispositivo, spegnerlo e staccare il cavo di alimentazione. Utilizzare un panno morbido e asciutto.

- Per la pulizia non utilizzare mai detergenti forti, cera, benzene, diluenti per vernici, deodoranti, lubrificanti, detergenti o altre sostanze chimiche. Non utilizzare un panno umido.

_

| _

一

1

Herstellergarantie

Garanzia del produttore

Grazie per aver acquistato questo prodotto moderno! Tramite esso, speriamo di poterVi offrire ore e ore d'intrattenimento! La produzione di questo dispositivo avviene con un processo complesso che noi monitoriamo attentamente con costanti controlli di qualità. Questi controlli ci consentono di garantire l'alta qualità dei nostri prodotti. In ogni caso, in presenza di malfunzionamenti, offriamo una garanzia della durata di 2 anni dalla data d'acquisto, alle seguenti condizioni:

1. Questa garanzia non influisce sui diritti di reclamo del cliente nei confronti del venditore Tali diritti non vengono limitati dalla garanzia del produttore.
2. Questa garanzia del venditore è valida unicamente per un utilizzo privato del dispositivo e all'interno della Svizzera.
3. La durata della garanzia è di 2 anni dalla data d'acquisto.
4. Durante tale periodo di garanzia offriremo un'assistenza gratuita a nostra discrezione: sono previsti sia la riparazione del dispositivo sia il cambio con un altro di valore simile. Ci faremo carico dei costi di lavorazione, materiali e trasporto del dispositivo all'interno della Svizzera.
5. Nel caso in cui si desiderasse inoltrare un reclamo, contattare prima il nostro numero d'assistenza. Qui un nostro tecnico Vi comunicherà cosa fare per usufruire del servizio di riparazione del dispositivo.

È possibile contattare l'assistenza tecnica al seguente numero

CH

043 5 08 0107

o scriverci all'indirizzo:

1. Tenere a portata di mano una prova d'acquisto. Sarà sufficiente accludere al dispositivo la prova d'acquisto al momento della spedizione. Purtroppo, senza una prova d'acquisto non sarà possibile eseguire alcun servizio gratuito in garanzia. Nel caso in cui il dispositivo venga spedito senza questa prova, la riparazione avverrà a pagamento. In questo caso, se si dovesse decidere di non far riparare il dispositivo, l'apparecchio verrà restituito al mittente. Inoltre, verrà richiesto il pagamento di una tariffa fissa per il trasporto e il preventivo.
2. I componenti sostituite rimarranno presso il nostro centro assistenza e verranno distrutte a nostra discrezione.
3. La garanzia diventa nulla nel caso in cui il cliente, o terze parti non esplicitamente autorizzate da noi, apra il dispositivo e/o apporti modifiche ad esso.
4. I seguenti casi non sono coperti dalla garanzia:

■ errata manipolazione
■ danni meccanici al dispositivo causati da fattori esterni
■ danni imputabili al trasporto
- errori di utilizzo
- utilizzo del dispositivo in ambienti umidi o all'esterno
- malfunzionamenti di parti e componenti soggetti a usura (es. batterie, batterie ricaricabili, ecc.)
■ danni causati da forza maggiore, acqua, fulmini, picchi di tensione
■ danni causati da utilizzo eccessivo, soprattutto in caso d'impiego diverso da quello privato
■ per disattenzione di quanto scritto nel manuale operativo
■ se il dispositivo non presenta difetti tecnici
■ per errori di pixel compresi nei valori di tolleranza prestabiliti dallo standard ISO 13406-2 (errori di pixel di classe II).
- In caso di assenza del numero d'identificazione e/o del numero di serie.

1. Allo scopo di verificare il reclamo e di garantire la corretta lavorazione, Vi chiediamo di inviarci tutto il contenuto della confezione, compresi tutti gli accessori. (es. Telecomando, supporto, supporto per il montaggio a parete, cavo A/V, ecc.)
2. La garanzia non copre altre responsabilità da parte nostra, in particolare i danni non originati dal dispositivo stesso o eventuali perdite legate alla spedizione del dispositivo malfunzionante per la riparazione (es. costi di trasporto, di manipolazione, ecc.) Le nostre responsabilità legali, in particolare sulla base della normativa in materia di responsabilità del prodotto, non sono escluse ne' subiscono alcuna influenza.
3. La data di restituzione del prodotto riparato, o dell'eventuale sostituzione di componenti, non estende il periodo di garanzia oltre i 2 anni dalla data d'acquisto.

_

| _

一

1

CE

Productof: SchmidElectronicsGmbH D-66780Rehlingen-Siersburg Germany

www.seg-tv.eu
