HDRXR10VE - Camcorder SONY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Videocamera digitale HD
Marca	Sony
Modello	HDR-XR10VE
Dimensioni (senza sporgenze)	70 × 68 × 122 mm (l/h/p)
Peso (con batteria)	470 g
Alimentazione	Adattatore CA 100-240 V, 50/60 Hz; batteria ricaricabile Li-ion NP-FH60 (7,2 V, 7,2 Wh)
Supporto di registrazione	Disco rigido interno 120 GB; Memory Stick PRO Duo
Formati di registrazione video	HD: AVCHD (MPEG-4 AVC/H.264); SD: MPEG2-PS
Formati foto	JPEG compatibile DCF, Exif 2.21
Obiettivo	Carl Zeiss Vario-Sonnar T*, zoom ottico 15x, filtro 30 mm
Sensore	CMOS 1/5" (3,6 mm), circa 2,36 megapixel grezzi
Schermo LCD	6,7 cm (2,7 pollici), formato 16:9, 211.200 punti
Funzioni principali	Registrazione HD, NightShot, SteadyShot, GPS, rilevamento volti, sorriso, zoom digitale 180x
Autonomia batteria (in continuo)	Circa 105 min (HD) / 130 min (SD)
Manutenzione e pulizia	Pulire l'obiettivo con un panno morbido; corpo con un panno umido. Non utilizzare solventi.
Sicurezza	Non esporre a pioggia/umidità. Utilizzare solo batterie e caricabatterie Sony. Non smontare.
Ricambi e riparabilità	Batteria NP-FH60, telecomando senza fili, adattatore CA; riparazione presso rivenditore autorizzato Sony
Informazioni generali	Manuale disponibile in PDF; temperatura di funzionamento: 0°C a 40°C

Domande frequenti - HDRXR10VE SONY

Come caricare la batteria del mio Sony HDR-XR10VE?

Inserire la batteria nella videocamera, quindi collegare l'adattatore CA (in dotazione) alla presa DC IN e a una presa a muro. Il LED CHG si accende. Scollegare una volta completata la carica (LED spento).

Come registrare un video in alta definizione?

Aprire lo schermo LCD, premere POWER, assicurarsi che la modalità FILM sia selezionata (spia film accesa). Premere START/STOP per iniziare la registrazione. Per impostazione predefinita, i video sono in HD sul disco rigido interno.

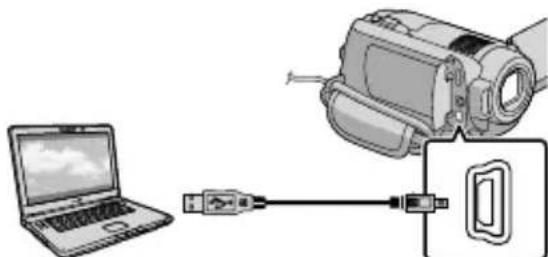

Come trasferire i video su un computer?

Installare il software PMB fornito sul PC. Collegare la videocamera via USB, selezionare [CONNESSIONE USB] sul display, quindi fare clic su [Easy PC Back-up] nel software per importare automaticamente i file.

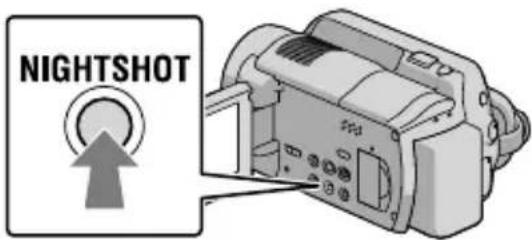

Come utilizzare la funzione NightShot?

Premere il tasto NIGHTSHOT per attivare la registrazione al buio. L'icona appare. Per disattivare, premere di nuovo. Attenzione: non utilizzare in piena luce.

Come pulire l'obiettivo della videocamera?

Utilizzare un panno morbido e asciutto per pulire delicatamente la superficie dell'obiettivo. Per macchie ostinate, inumidire leggermente il panno con acqua. Evitare solventi come alcol o benzina.

Come formattare il disco rigido interno o una Memory Stick?

Premere HOME > GESTISCI SUPPORTO > FORMAT.SUPPORTO. Selezionare [HDD] o [MEMORY STICK], quindi confermare. Attenzione: tutti i dati verranno cancellati.

Come eliminare file video o foto?

Premere HOME > ALTRO > ELIMINA. Scegliere [ELIMINA] per i film o [ELIMINA] per le foto, selezionare i file da eliminare, quindi confermare.

Cosa fare se la videocamera non si accende?

Controllare che la batteria sia carica e inserita correttamente. Se si utilizza l'adattatore CA, assicurarsi che sia collegato. Provare a premere il pulsante RESET con un oggetto appuntito. Se il problema persiste, contattare il servizio Sony.

Come impostare data e ora?

Accendere il dispositivo, premere HOME > IMPOSTAZIONI > IMPOST.ORARIA/LINGUA > IMPOSTA OROLOGIO. Utilizzare lo schermo tattile per selezionare la zona e regolare l'ora legale, la data e l'ora.

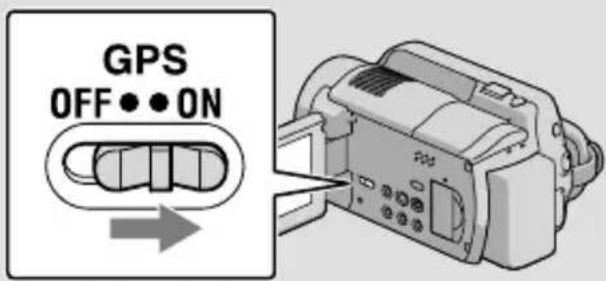

Come utilizzare il GPS del mio HDR-XR10VE?

Il modello HDR-XR10VE è dotato di GPS (simile all'HDR-XR200VE). Impostare l'interruttore GPS su ON per registrare le informazioni di posizione. Un indicatore viene visualizzato sul display. Spegnere il GPS sugli aerei.

MANUALE UTENTE HDRXR10VE SONY

Ulteriori informazioni su questo prodotto e risposte alle domande più comuni sono reperibili sul sito Web di Assistenza Clienti.

Stampato su carta riciclata al 70% o più con inchiostro a base di olio vegetale a basso contenuto di COV (composto organico volatile).

Manuale delle istruzioni

Prima di utilizzare l'apparecchio

Prima di utilizzare l'apparecchio, leggere attentamente il presente manuale e conservarlo per eventuali riferimenti futuri.

AVVERTENZA

Per ridurre il pericolo di incendi o scosse elettriche, non esporre l'apparecchio alla pioggia o all'umidità.

Non esporre le batterie a fonti di calore eccessivo, quali la luce del sole, il fuoco o simili.

AVVERTENZA

Batteria

Se trattato in modo improprio, è possibile che il blocco batteria esploda, causi incendi o provochi bruciature causate da sostanze chimiche. Attenersi alle precauzioni riportate di seguito.

Non smontare il prodotto. Non danneggiare o esporre il blocco batteria a scosse o urti eccessivi, ad esempio non schiacciarlo con un martello, non lasciarlo cadere o calpestarlo. - Non cortocircuitare o lasciare che eventuali oggetti metallici entrino in contatto con i terminali della batteria. Non esporre a temperature elevate superiori a 60°C, ad esempio alla luce solare diretta o all'interno di un'auto parcheggiata al sole. Non bruciare o gettare nel fuoco. - Non utilizzare pile agli ioni di litio danneggiate o con perdite di elettrolita. - Assicurarsi di caricare il blocco batteria con un caricabatterie originale Sony o un dispositivo in grado di caricare il blocco batteria stesso. - Conservare il blocco batteria lontano dalla portata dei bambini. Non bagnare il blocco batteria. - Sostituirlo esclusivamente con un blocco batteria dello stesso tipo o di tipo equivalente consigliato da Sony. - Smaltire i blocchi batteria il prima possibile come descritto nelle istruzioni.

Sostituire la batteria esclusivamente con

una del tipo specificato. Diversamente, si potrebbero causare incendi o incidenti.

Alimentatore CA

Non posizionare l'alimentatore CA in spazi ristretti, ad esempio tra un muro e un mobile.

Collegare l'alimentatore CA alla presa di rete più vicina. In caso di problemi di funzionamento durante l'uso della videocamera, scollegare immediatamente l'alimentatore CA dalla presa di rete.

Anche se disattivata, la videocamera continua a ricevere alimentazione CA (corrente domestica) finché rimane collegata a una presa di rete mediante l'alimentatore CA.

PER I CLIENTI IN EUROPA

CE

Con la presente Sony Corporation dichiara che questa Videocamera HD digitale (HDR-XR200VE) è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE. Per ulteriori dettagli, si prega di consultare il seguente URL: http://www.compliance.sony.de/

Avviso per i clienti residenti nei paesi che applicano le direttive UE (HDR-XR100E/XR105E/XR106E/XR200E)

Questo prodotto è realizzato da Sony Corporation, 1-7-1 Konan Minatoku Tokyo, 108-0075 Giappone. Il rappresentante autorizzato per la conformità alle direttive EMC e per la sicurezza dei prodotti è Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germania. Per qualsiasi questione relativa all'assistenza o alla garanzia, consultare gli indirizzi forniti a parte nei relativi documenti.

Attenzione

Il campo elettromagnetico a frequenze specifiche può influenzare l'immagine e il suono di questa unità.

Il presente prodotto è stato testato ed è risultato conforme ai limiti stabiliti dalla Direttiva EMC relativa all'uso dei cavi di collegamento di lunghezza inferiore a 3 metri.

Nota

Se l'elettricità statica o interferenze elettromagnetiche causano l'interruzione del trasferimento dei dati, che pertanto non avviene, è necessario riavviare l'applicazione oppure scollegare e ricollegare il cavo di comunicazione (USB e così via).

Trattamento del dispositivo elettrico od elettronico a fine vita (applicabile in tutti i paesi dell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclaggio di questo prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

Accessori compatibili: Telecomando senza fili (HDR-XR200E/XR200VE)

Trattamento delle pile esauste (applicabile in tutti i paesi dell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che la pila non deve essere considerata un normale rifiuto domestico. Assicurandovi che le pile siano smaltite correttamente, contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal loro inadeguato smaltimento. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. In caso di prodotti che per motivi di sicurezza, prestazione o protezione dei dati richiedano un collegamento fisso ad una pila interna, la stessa dovrà essere sostituita solo da personale di assistenza qualificato. Consegnare il prodotto a fine vita al punto di raccolta idoneo allo smaltimento di apparecchiature elettriche ed elettroniche; quello assicura che anche la pila al suo interno venga trattata correttamente. Per le altre pile consultate la sezione relativa alla rimozione sicura delle pile. Conferire le pile esauste presso i punti di raccolta indicati per il riciclo. Per informazioni più dettagliate circa lo smaltimento della pila esausta o del prodotto, potete contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

Accessori in dotazione

I numeri tra parentesi indicano le quantità fornite.

Alimentatore CA (1) Cavo di alimentazione (1) Cavo A/V a componenti (1) A/V Cavo di collegamento (1) USB Cavo (1)

Telecomando senza fili (1)

(Solo per i modelli

HDR-XR200E/XR200VE)

• Nel telecomando è già presente una pila piatta al litio. Prima di utilizzare il telecomando senza fili, rimuovere il foglietto di materiale isolante.

Foglietto di materiale isolante

Batteria ricaricabile NP-FH60 (1) CD-ROM "Handycam Application Software" (1)

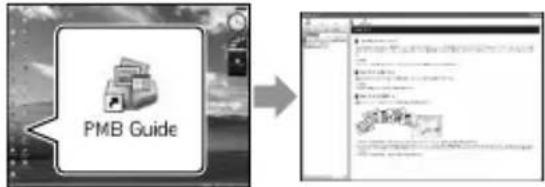

• "PMB" (software, comprende la "Guida di PMB") - Guida all'uso Handycam (PDF)

"Manuale delle istruzioni" (questo manuale) (1)

• Vedere a pagina 43 per le "Memory Stick" che è possibile utilizzare con la videocamera.

Note sull'uso

Uso della videocamera

• La videocamera non è a prova di polvere o gocce e non è impermeabile. Vedere "Precauzioni" (p. 54). Non effettuare alcuna delle seguenti operazioni se la spia del modo (filmato)/ (10) lampeggia (p. 12) o se le spie ACCESS (p. 10) o la spia di accesso (p. 43) sono illuminate o lampeggiano. In caso contrario, si potrebbe danneggiare il supporto di registrazione, perdere le immagini registrate o causare altri problemi di funzionamento.
• Estrazione della "Memory Stick PRO Duo"
• Rimozione della batteria o dell'alimentatore CA alla videocamera
• Non sottoporre la videocamera a forti urti o vibrazioni. In caso contrario, la videocamera potrebbe non essere in grado di registrare o riprodurre filmati e foto.
• Non utilizzare la videocamera in luoghi molto rumorosi. In caso contrario, la videocamera potrebbe non essere in grado di registrare o riprodurre filmati e foto.
• Durante il collegamento della videocamera a un altro dispositivo mediante cavi di comunicazione, accertarsi di inserire la spina del connettore nella direzione corretta. Inserendo forzatamente la spina all'interno del terminale, quest'ultimo potrebbe danneggiarsi e si potrebbero verificare problemi di funzionamento della videocamera.
• Non chiudere lo schermo LCD quando la videocamera è collegata ad un altro apparecchio con il cavo USB. Le immagini registrate potrebbero andare perse.
• Anche se si spegne la videocamera, la funzione GPS continua ad essere operativa finché l'interruttore GPS è impostato su ON. Assicurarsi che l'interruttore GPS sia impostato su OFF durante il decollo e l'atterraggio di un aeroplano (HDR-XR200VE).
• Per proteggere il disco fisso interno da urti violenti dovuti a cadute, la videocamera dispone di una funzione di sensore delle cadute. Quando si verifica una caduta, o in condizioni di assenza di gravità, potrebbero venire registrati lievi disturbi di quadrettatura prodotti quando questa funzione viene attivata alla videocamera. Qualora il sensore caduta rilevi ripetutamente una caduta, la registrazione/ riproduzione potrebbe venire arrestata.
• Quando la temperatura della videocamera diventa estremamente elevata o estremamente bassa, potrebbe non essere possibile effettuare la registrazione o la riproduzione sulla videocamera, a causa delle funzioni di protezione della videocamera che vengono attivate in situazioni del genere. In quel caso, viene visualizzato un messaggio sullo schermo LCD (p. 53). Non accendere la videocamera in zone a bassa pressione, in cui l'altitudine sia superiore a

5.000 metri. In caso contrario, si potrebbe danneggiare il disco fisso della videocamera.

• Se le operazioni di registrazione/cancellazione delle immagini vengono ripetute a lungo, si verifica il fenomeno della frammentazione dei dati sul supporto di registrazione e le immagini non possono essere più salvate o registrate. In questo caso, salvare prima le immagini su un qualsiasi supporto esterno, quindi eseguire la funzione [FORMATTAZ.SUPP.] (p. 41).
• Lo schermo LCD è fabbricato utilizzando una tecnologia ad altissima precisione, che consente l'impiego effettivo di oltre il 99,99% dei pixel. Tuttavia, è possibile che sullo schermo LCD appaiano costantemente piccoli punti neri e/o luminosi (bianchi, rossi, blu o verdi). Tali punti sono il risultato del normale processo di fabbricazione e non influenzano in alcun modo le registrazioni.

Informazioni sulla registrazione

• Prima di procedere alla registrazione vera e propria, effettuare una registrazione di prova per verificare che le immagini e l'audio vengano registrati correttamente.
• Non è possibile risarcire il contenuto delle registrazioni, anche nel caso in cui non sia possibile effettuare la registrazione o la riproduzione a causa di problemi della videocamera, dei supporti di registrazione e così via.
• I sistemi colore televisivi variano a seconda della nazione o dell'area geografica. Per vedere le registrazioni su un televisore, è necessario disporre di un televisore basato sul sistema colore PAL.
• È possibile che programmi televisivi, film, videocassette e altri materiali siano protetti da copyright. La registrazione non autorizzata di tale materiale potrebbe contravvenire alle leggi sul copyright.
• Per evitare la perdita dei dati di immagine, salvare periodicamente tutte le immagini registrate su un supporto esterno. Si consiglia di salvare i dati di immagine su un disco quale ad esempio un DVD-R mediante un computer. Inoltre, i dati di immagine possono essere

salvati utilizzando un videoregistratore o un registratore DVD/HDD.

Informazioni sulla riproduzione di immagini registrate su altri apparecchi

• La videocamera è compatibile con lo standard MPEG-4 AVC/H.264 High Profile per la registrazione con qualità di immagine ad alta definizione (HD). Quindi, non è possibile riprodurre immagini registrate mediante la videocamera con qualità di immagine ad alta definizione (HD) sui seguenti apparecchi:
• Altri apparecchi compatibili con il formato AVCHD che non siano compatibili con lo standard High Profile
• Apparecchi che non siano compatibili con il formato AVCHD

Dischi registrati con qualità di immagine ad alta definizione (HD)

• Questa videocamera acquisisce materiale ad alta definizione nel formato AVCHD. Non utilizzare supporti DVD contenenti materiale AVCHD con lettori o registratori di DVD, in quanto il lettore/registratore di DVD potrebbe non riuscire a espellere il supporto e potrebbe cancellarne i contenuti senza preavviso. I supporti DVD contenenti materiale AVCHD vanno riprodotti su un lettore/registratore compatibile Blu-ray Disc™ o su un altro apparecchio compatibile.

Informazioni sull'impostazione della lingua

• Per illustrare le procedure di funzionamento, vengono utilizzate le indicazioni sullo schermo in lingua locale. Se necessario, prima di utilizzare la videocamera modificare la lingua delle indicazioni sullo schermo (p.13).

Informazioni sul presente manuale

• Le immagini dello schermo LCD utilizzate in questo manuale sono solo a scopo illustrativo e sono state catturate utilizzando una fotocamera digitale; pertanto, potrebbero apparire diverse dalle immagini effettive dello schermo LCD.
• In questo manuale delle istruzioni, il disco fisso della videocamera e la "Memory Stick PRO Duo" vengono indicati come "supporti di registrazione".
• In questo manuale delle istruzioni, sia le "Memory Stick PRO Duo" che le "Memory Stick PRO-HG Duo" vengono indicati come "Memory Stick PRO Duo".
• La "Guida all'uso Handycam" (PDF) si trovava sul CD-ROM in dotazione (p.51).
• Le schermate provengono da Windows Vista. Le scene potrebbero variare a seconda del sistema operativo del computer.

Flusso delle operazioni

Registrazione di filmati e foto (p. 14)

• Nelle impostazioni predefinite, i filmati vengono registrati con qualità di immagine ad alta definizione (HD) sul disco fisso interno.
• Nelle impostazioni predefinite, le foto vengono registrate sul disco fisso interno.

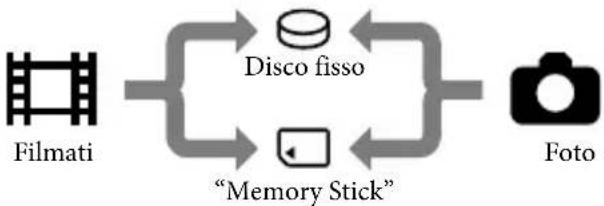

• È possibile cambiare il supporto di registrazione selezionato e la qualità di immagine dei filmati (p. 42, 47).

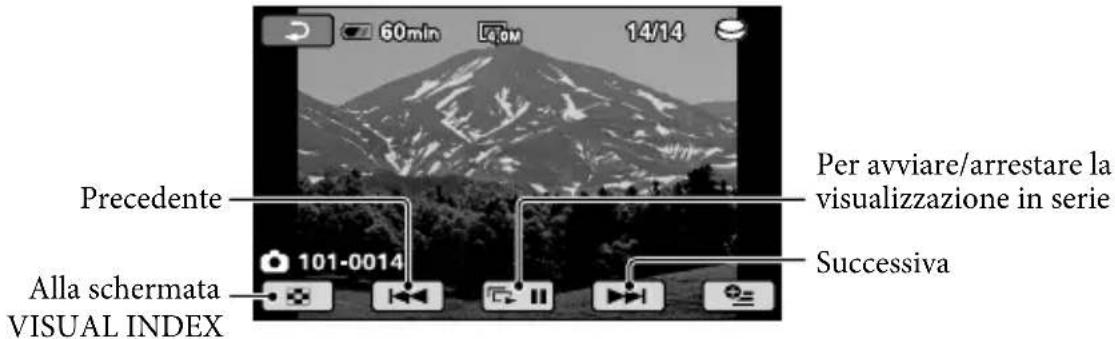

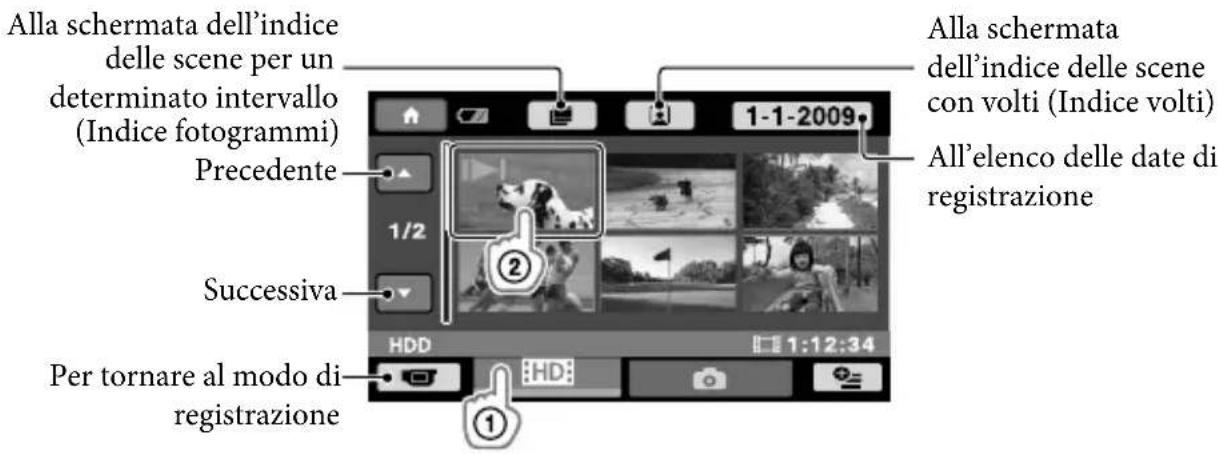

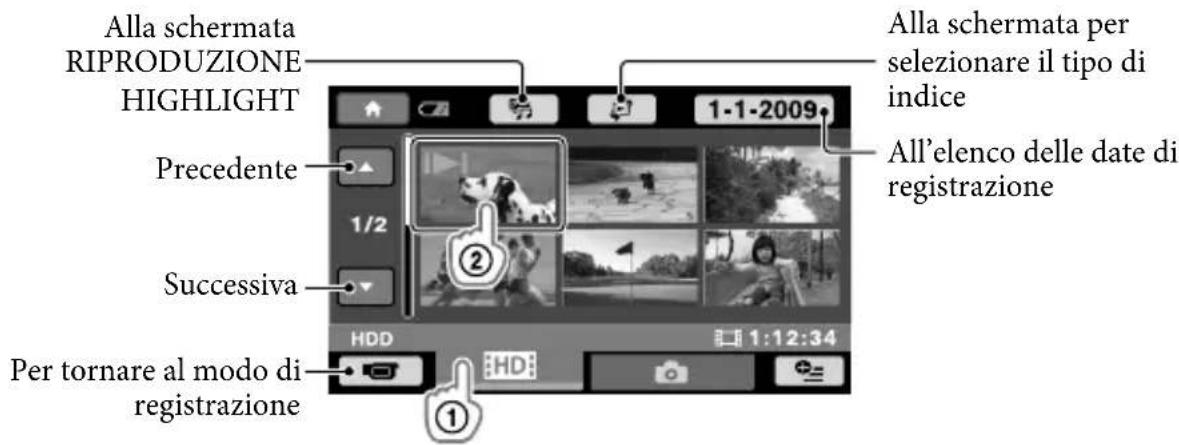

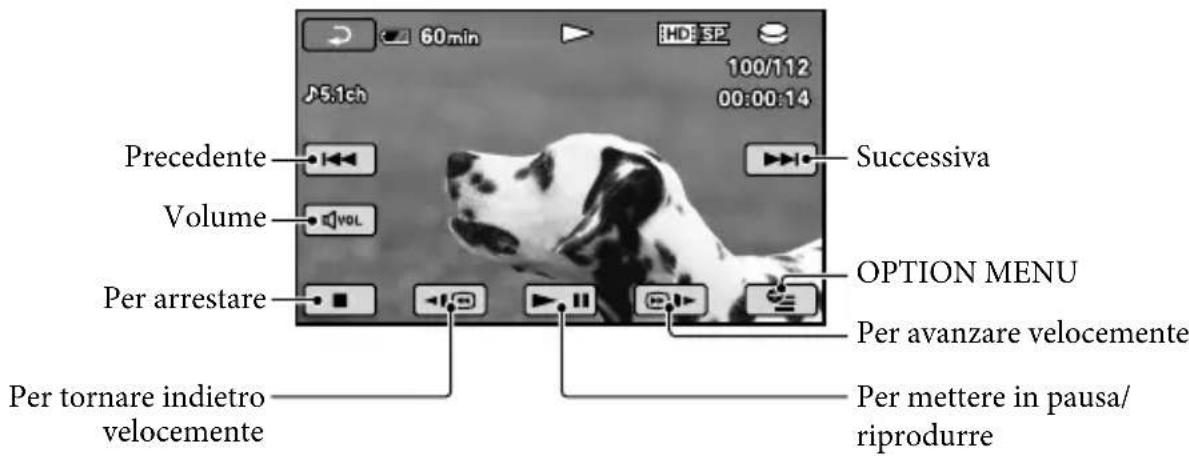

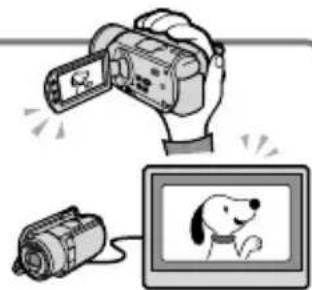

Riproduzione di filmati e foto (p. 19)

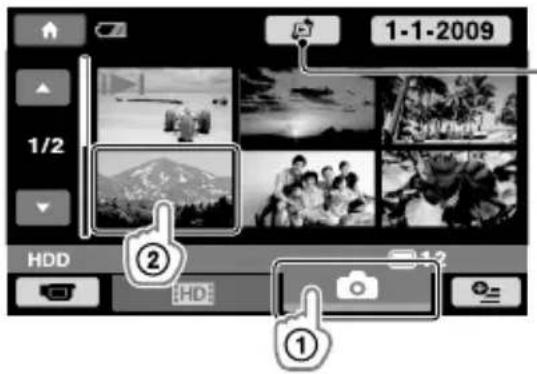

Riproduzione di filmati e foto sulla videocamera (p. 19) Riproduzione di filmati e foto su un televisore collegato (p. 22)

Salvataggio di filmati e foto su un disco

Salvataggio di filmati e foto con un computer (p. 24)

• È possibile creare un disco con qualità di immagine ad alta definizione (HD) o con qualità di immagine a definizione standard (SD) da filmati con qualità di immagine ad alta definizione (HD) importati nel computer. Vedere pagina 28 sulle caratteristiche di ciascun tipo di disco.

Creazione di un disco con un masterizzatore o un registratore di DVD (p. 37)

Cancellazione di filmati e foto (p. 41)

• È possibile liberare spazio di registrazione cancellando filmati e foto che sono stati salvati su altri supporti, dal disco fisso interno.

Indice

Prima di utilizzare l'apparecchio 2 Flusso delle operazioni 7

Operazioni preliminari

Punto 1: carica della batteria. 10 Carica della batteria all'estero. 11 Punto 2: accensione dell'apparecchio e impostazione della data e dell'ora. 12 Modifica dell'impostazione della lingua 13

Registrazione

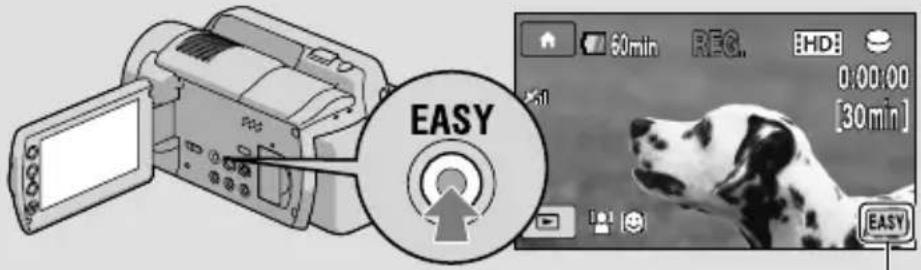

Registrazione 14 Registrazione e riproduzione facile di filmati e foto (funzionamento Easy Handycam) 18 Acquisizione delle informazioni sull'ubicazione (località) corrente utilizzando il GPS (HDR-XR200VE). 18

Riproduzione

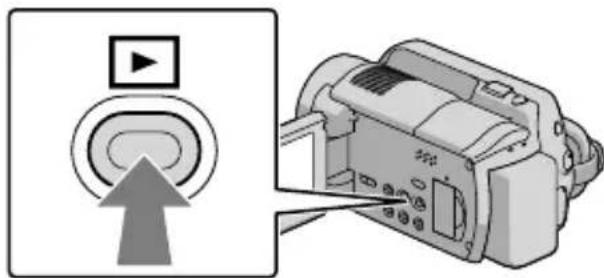

Riproduzione sulla videocamera 19 Riproduzione delle immagini su un televisore 22

Salvataggio di filmati e foto con un computer

Preparazione di un computer (Windows) 24. Quando si intende utilizzare un Macintosh 25

Selezione del tipo per creare un disco (su computer) 28 Creazione di un disco con un solo tasto (One Touch Disc Burn) 30

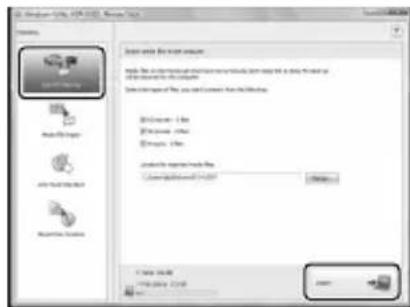

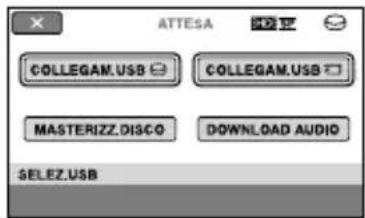

Importazione di filmati e foto in un computer (Easy PC Back-up) 31 Modifica dell'unità o della cartella di destinazione per i filmati e le foto...... 32

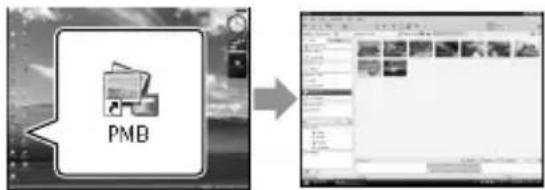

Avvio di PMB (Picture Motion Browser) 32

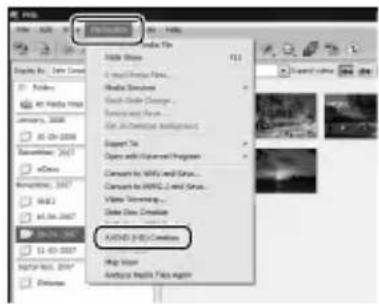

Creazione di un disco con qualità di immagine ad alta definizione (HD) 33

Riproduzione di un disco con qualità di immagine ad alta definizione (HD) su un computer 34 Creazione di un disco Blu-ray 34

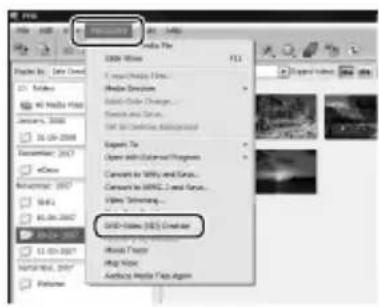

Creazione di un disco con qualità di immagine a definizione standard (SD) che possa

essere riprodotto sui normali lettori di DVD

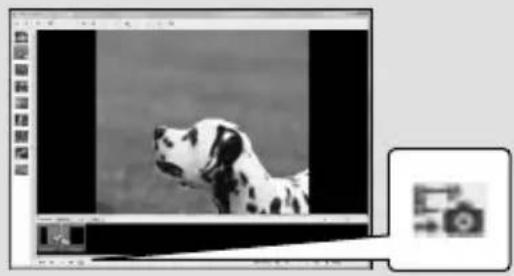

Copia di un disco 36 Modifica dei filmati 36 Cattura di foto da un filmato 36

Salvataggio di immagini con un masterizzatore o un registratore di DVD

Selezione del metodo per creare un disco (masterizzatore/registratore di DVD).... 37

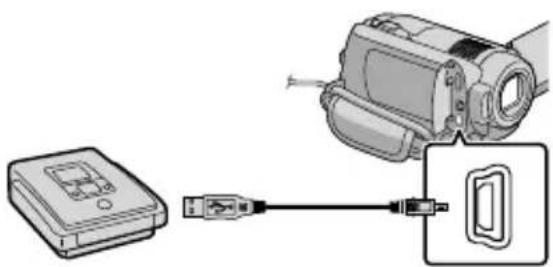

Creazione di un disco con qualità di immagine ad alta definizione (HD) con un masterizzatore di DVD, e così via (collegamento mediante cavo USB). 38

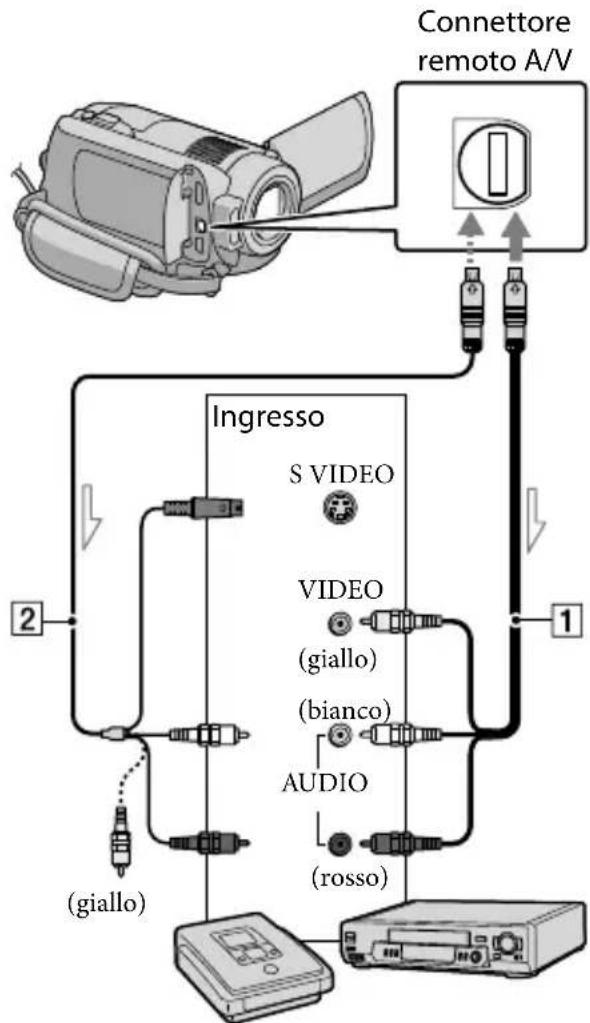

Creazione di un disco con qualità di immagine a definizione standard (SD), e così via (collegamento mediante cavo A/V) 39

Utilizzare al meglio la videocamera

Cancellazione di filmati e foto 41

Come affrontare le condizioni di ripresa 42

Come cancellare il supporto di registrazione 42

Per controllare le impostazioni del supporto di registrazione 43

Duplicazione/copia di filmati e foto dal disco fisso interno a una "Memory Stick PRO Duo". 44

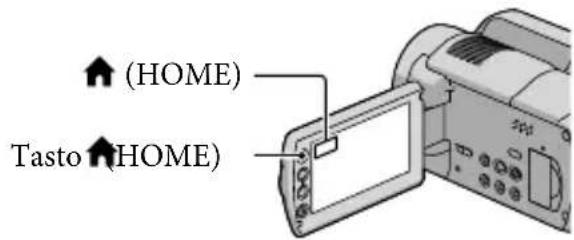

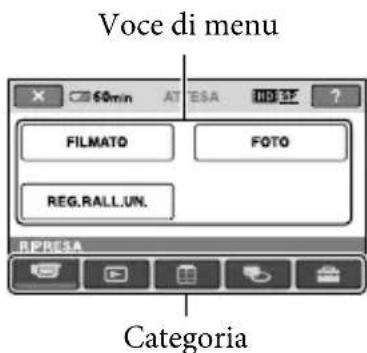

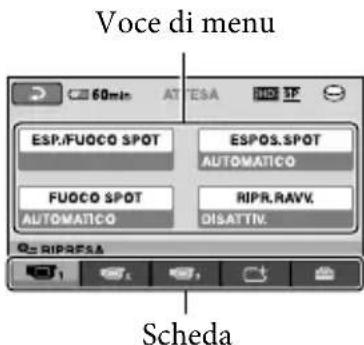

Personalizzazione della videocamera con menu 44

Uso della funzione HELP 45

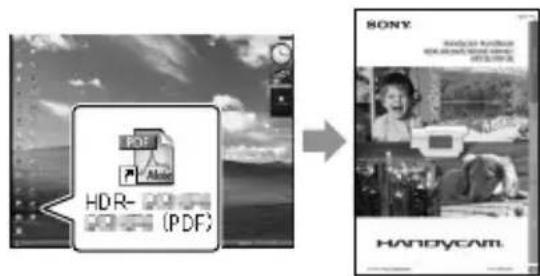

Come ottenere informazioni dettagliate alla "Guida all'uso Handycam" 51

Informazioni aggiuntive

Risoluzione dei problemi 52

Precauzioni 54

Caratteristiche tecniche 57

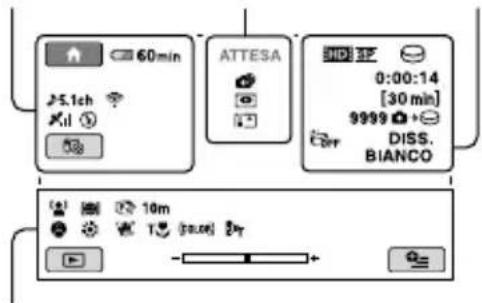

Indicatori sullo schermo 60

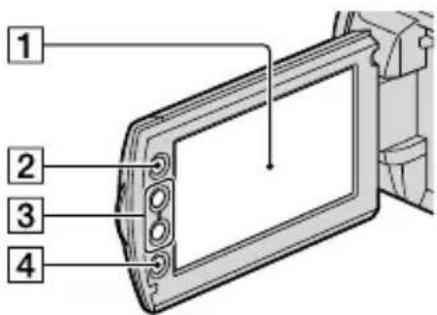

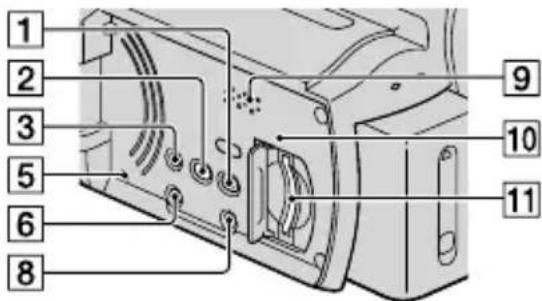

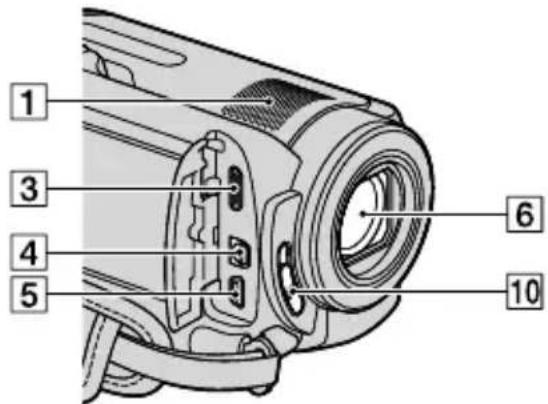

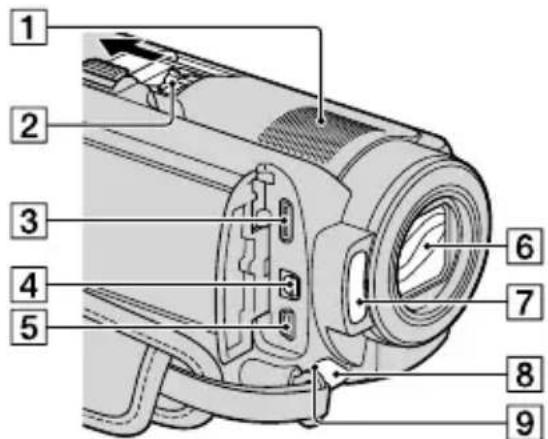

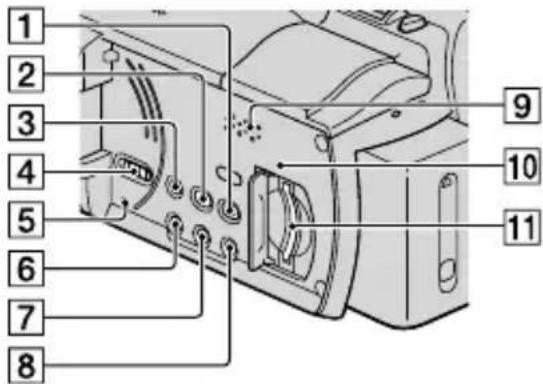

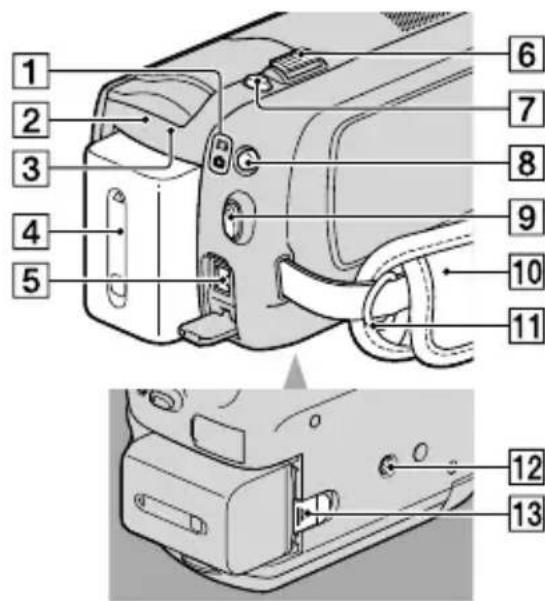

Parte controlli 62

Indice 64

Operazioni preliminari

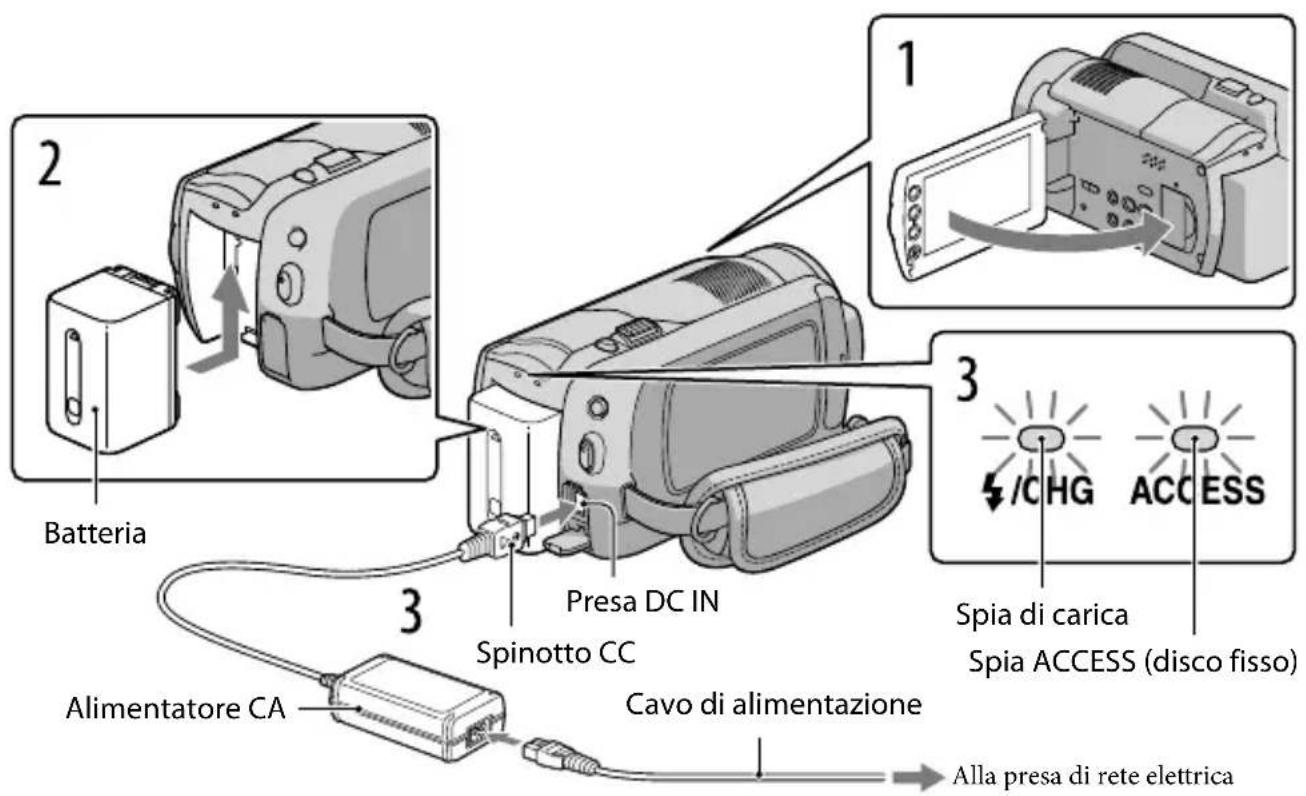

Punto 1: carica della batteria

È possibile caricare la batteria "InfoLITHIUM" (serie H) dopo averla montata sulla videocamera.

Non è possibile montare batterie "InfoLITHIUM" diverse dalla serie H sulla videocamera.

1 Spegnere la videocamera chiudendo lo schermo LCD.

2 Montare la batteria facendola scorrere nella direzione della freccia fino a quando scatta in posizione.

3 Collegare l'alimentatore CA e il cavo di alimentazione alla videocamera e alla presa di rete elettrica.

• Accertarsi che il simbolo sullo spinotto CC sia rivolto verso destra.

La spia di carica si illumina e la carica ha inizio. La spia di carica si spegne quando la batteria è completamente carica.

4 Quando la batteria è carica, scollegare l'alimentatore CA dalla presa DC IN della videocamera.

• Per il tempo di carica, registrazione e riproduzione, vedere a pagina 58.
• Quando la videocamera è accesa, è possibile controllare il livello approssimativo di carica residua della batteria con l'indicatore di carica residua della batteria nell'angolo superiore sinistro dello schermo LCD.

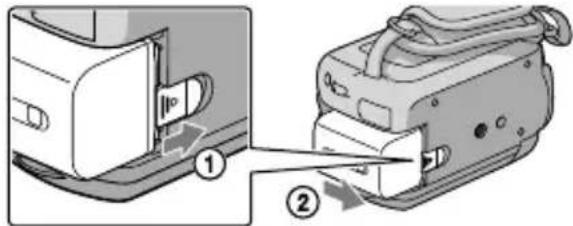

Per rimuovere la batteria

Chiudere lo schermo LCD. Far scorrere la leva di sblocco BATT (battery) ① e rimuovere la batteria ②.

Per utilizzare una presa di rete elettrica come fonte di alimentazione

Effettuare gli stessi collegamenti descritti in "Punto 1: carica della batteria".

Note sulla batteria e l'alimentatore CA

• Prima di rimuovere la batteria o scollegare l'alimentatore CA, chiudere lo schermo LCD e assicurarsi che le spie (filmato)/ (o) (p. 12)/la spia ACCESS (p. 10)/spia di accesso (p. 43) siano spente.
• Non cortocircuitare lo spinotto CC dell'alimentatore CA o i terminali della batteria con oggetti metallici. In caso contrario, potrebbero verificarsi problemi di funzionamento.
• Nell'impostazione predefinita, la videocamera si spegne automaticamente se non si esegue alcuna operazione per circa 5 minuti, per risparmiare l'energia della batteria ([SPEGNIM.AUTO]).

Carica della batteria all'estero.

È possibile utilizzare la videocamera in qualsiasi nazione/area geografica mediante l'alimentatore CA in dotazione con la videocamera, nella gamma di tensioni compresa tra 100V e 240V CA, a 50Hz / 60Hz .

Non utilizzare un trasformatore elettronico di tensione.

Punto 2: accensione dell'apparecchio e impostazione della data e dell'ora

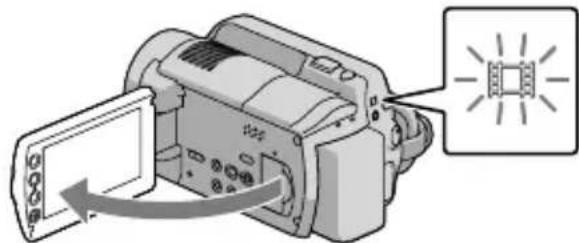

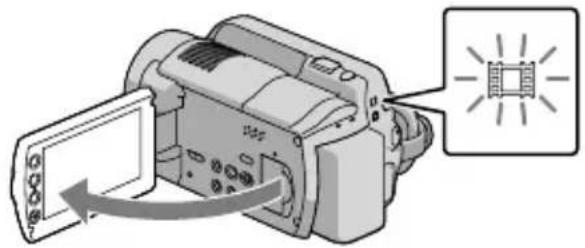

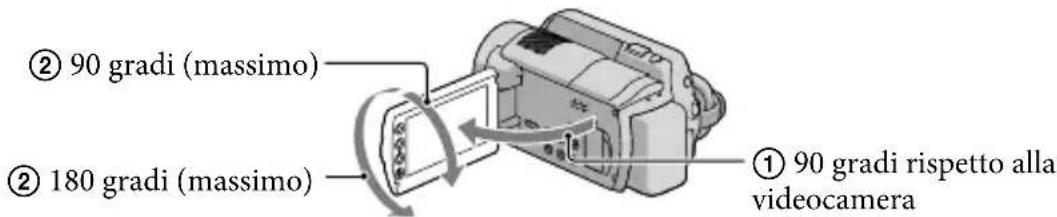

Aprire lo schermo LCD della videocamera.

La videocamera si accende.

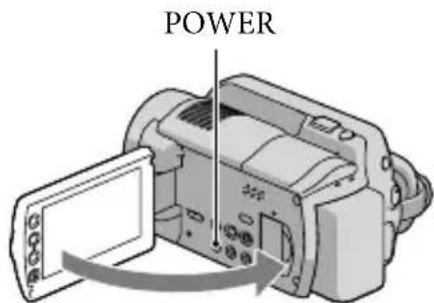

• Per accendere la videocamera quando lo schermo LCD è aperto, premere POWER.

POWER

(filmato): per registrare filmati

(foto): per registrare foto

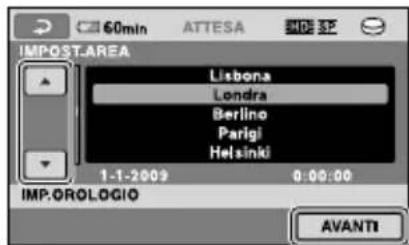

2 Selezionare l'area geografica desiderata con quindi toccare [AVANTI].

Toccare il pulsante sullo schermo LCD.

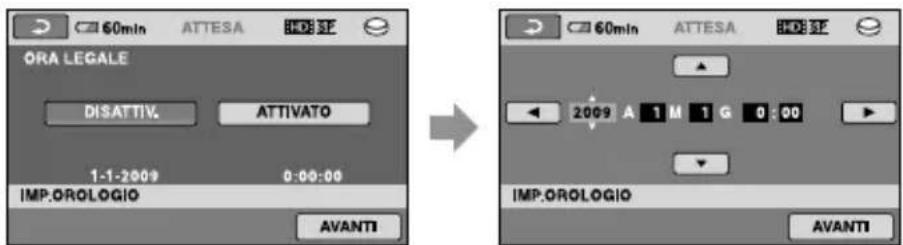

Per impostare di nuovo la data e l'ora, toccare (HOME) → (IMPOSTAZIONI) → [IMP.

OR./NG.] → [IMP.OROLOGIO]. Quando una voce non è presente sullo schermo, toccare

/ fino a far apparire la voce.

3 Impostare [ORA LEGALE], data e ora, quindi toccare [OK]

L'orologio inizia a funzionare.

• Se si imposta [ORA LEGALE] su [ATTIVATO], l'orologio avanza di 1 ora.

• Sebbene non siano visualizzate durante la registrazione, la data e l'ora vengono registrate automaticamente sul supporto di registrazione e possono essere visualizzate durante la riproduzione. Per visualizzare la data e l'ora, toccare (HOME) → (IMPOSTAZIONI) → [IMP.VISUAL.IMM.] → [CODICE DATI] → [DATA/ORA] → OK → OK → OK.
• È possibile disattivare i segnali acustici delle operazioni toccando (HOME) → (IMPOSTAZIONI).

→ [IMP.AUDIO/DISPL.] → [SEGN.ACUST.] → [DISATTIV.] → OK → → X.

Per spegnere l'apparecchio

Chiudere lo schermo LCD. La spia (filmato) lampeggia per svariati secondi, quando la videocamera si spegne.

• È possibile spegnere la videocamera premendo POWER.
• Quando [ATTIVA CON LCD] (p.49) è impostato su [DISATTIV.], spegnere la videocamera premendo POWER.

Modifica dell'impostazione della lingua

È possibile modificare le indicazioni sullo schermo affinché vengano visualizzate in una lingua specifica.

Toccare (HOME) → (IMPOSTAZIONI) → [IMP.OR./LING.] → [IMPOST. LINGUA] → la lingua desiderata → OK → P → X.

Registrazione

Registrazione

Registrazione di filmati

Nell'impostazione predefinita, i filmati vengono registrati con qualità di immagine ad alta definizione (HD) sul disco fisso (p. 42, 47).

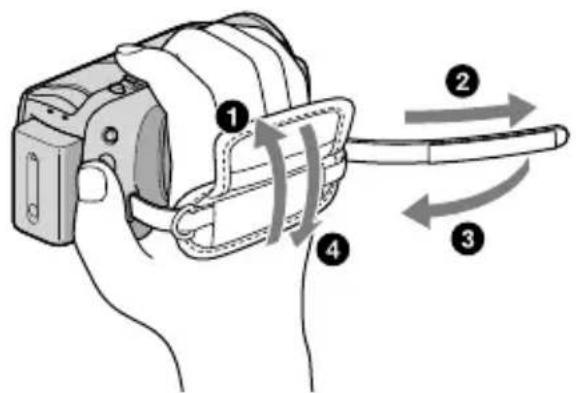

1 Stringere la cinghia dell'impugnatura.

2 Aprire lo schermo LCD della videocamera.

La videocamera si accende.

• Per accendere la videocamera quando lo schermo LCD è aperto, premere POWER.

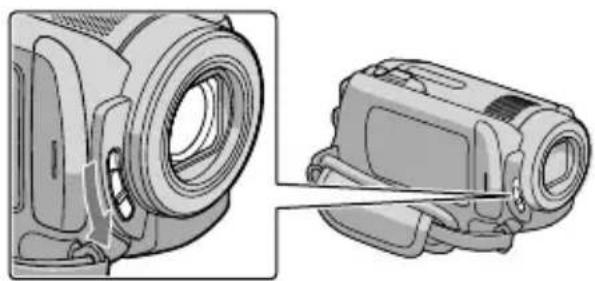

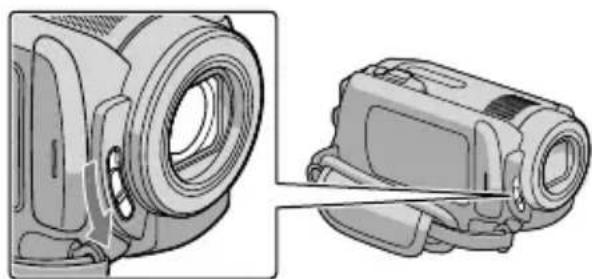

Per i modelli HDR-XR100E/XR105E/XR106E

Aprire il copriobiettivo.

3

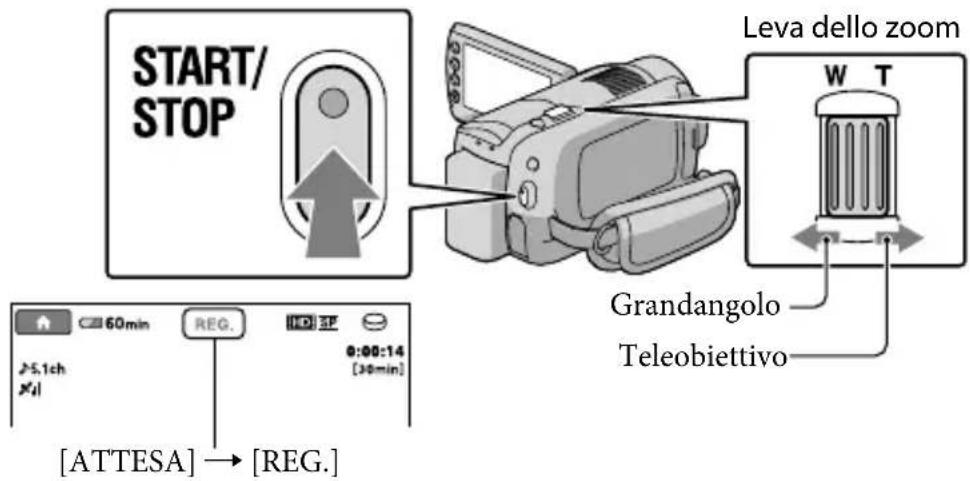

Premere START/STOP per avviare la registrazione.

Per arrestare la registrazione, premere di nuovo START/STOP.

• Per eseguire uno zoom graduale, spostare leggermente la leva dello zoom elettrico. Spostarla ulteriormente per uno zoom più rapido.
• Se si chiude lo schermo LCD durante la registrazione di filmati, la videocamera arresta la registrazione.
• Per informazioni sui tempi di registrazione dei filmati, vedere a pagina 59.
• Il tempo massimo di registrazione continua di filmati è di circa 13 ore.
• Quando un file di filmato supera i 2 GB, viene creato automaticamente un file di filmato successivo.
• È possibile cambiare il supporto di registrazione e la qualità di immagine (p.42, 47).
• È possibile impostare i dati di registrazione dei filmati (p.47).
• [STEADYSHOT] è impostato nel modo seguente, nell'impostazione predefinita. HDR-XR100E/XR105E/XR106E: [ATTIVATO] HDR-XR200E/XR200VE: [ATTIVO]
• Per regolare l'angolazione del pannello LCD, innanzitutto aprirlo a 90 gradi rispetto alla videocamera (1), poi regolare l'angolazione (2). Se si ruota il pannello LCD di 180 gradi verso l'obiettivo (2), è possibile registrare filmati e foto nel modo a specchio.

• Nell'impostazione predefinita, una foto viene registrata automaticamente quando la videocamera rileva il sorriso di una persona durante la registrazione di un filmato ([OTT.SORRISO]). Una cornice arancione viene visualizzata intorno a un volto individuato per una possibile foto con rilevamento dei sorrisi. È possibile modificare l'impostazione nel menu.
• È possibile incrementare il livello dello zoom utilizzando lo zoom digitale. Impostare il livello dello zoom toccando (HOME) → (IMPOSTAZIONI) → [IMP.FILM.VCAM.] → [ZOOM DIGIT.] → l'impostazione desiderata →
• Quando si intende visualizzare filmati su un televisore compatibile x.v.Color, registrare i filmati con la funzione x.v.Color. Toccare (HOME) → (IMPOSTAZIONI) → [IMP.FILM.VCAM.] → [X.V.COLOR] → [ATTIVATO] → OK → ☑ → X. Alcune impostazioni devono essere richieste su un televisore per visualizzare filmati. Fare riferimento ai manuali di istruzioni del televisore.

Ripresa di foto

Nell'impostazione predefinita, le foto vengono registrate sul disco fisso (p. 42).

1 Aprire lo schermo LCD della videocamera.

La videocamera si accende.

• Per accendere la videocamera quando lo schermo LCD è già aperto, premere POWER.

Per i modelli HDR-XR100E/XR105E/XR106E

Aprire il copriobiettivo.

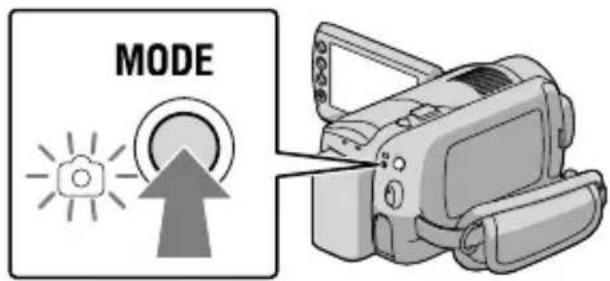

2 Premere MODE per accendere la spia (foto).

Il rapporto di formato dello schermo diventa 4:3.

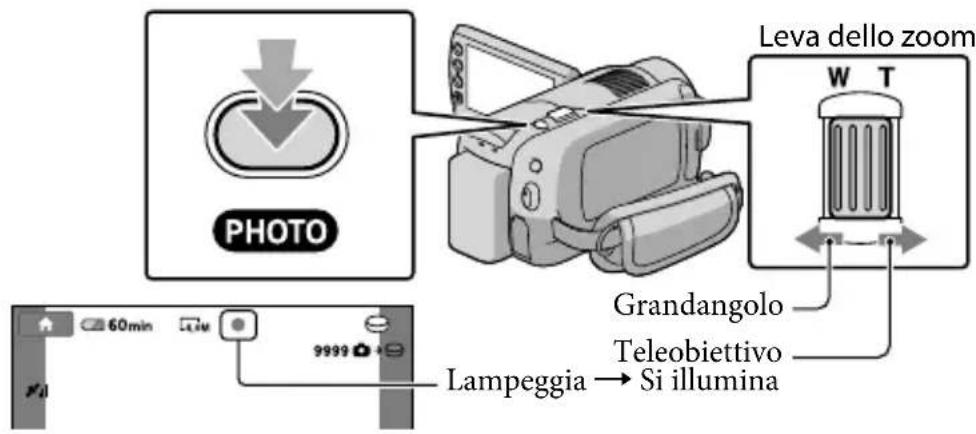

Premere leggermente il tasto PHOTO per regolare la messa a fuoco, quando premerlo fino in fondo.

Quando il simbolo ||bmpare, la foto è stata registrata.

• Per eseguire uno zoom graduale, spostare leggermente la leva dello zoom elettrico. Spostarla ulteriormente per uno zoom più rapido.
• È possibile controllare il numero di foto registrabili sullo schermo LCD (p.60).
• Per cambiare le dimensioni dell'immagine, toccare (HOME) → (IMPOSTAZIONI) → [IMP. FOTO VCAM.] → [DIM.IMMAG.] → un'impostazione desiderata → OK → OK → X.
• È possibile registrare foto durante la registrazione di un filmato, premendo PHOTO. Le dimensioni dei file di immagini sono le seguenti, quando si registrano filmati con qualità di immagine ad alta definizione (HD);

HDR-XR100E/XR105E/XR106E:2,3M

HDR-XR200E/XR200VE:3,0M

• La videocamera attiva automaticamente il flash in condizioni di illuminazione ambiente insufficiente. Il flash non funziona durante la registrazione di filmati. È possibile modificare il modo in cui la videocamera attiva il flash toccando (HOME) → (IMPOSTAZIONI) → [IMP.FOTO VCAM.] → [MODO FLASH] → un'impostazione desiderata → OK → X (HDR-XR200E/XR200VE).
• Viene visualizzata l'indicazione che non è possibile registrare foto.

Registrazione e riproduzione facile di filmati e foto (funzionamento Easy Handycam)

È sufficiente premere il tasto EASY.

Per annullare il funzionamento Easy Handycam, premere di nuovo EASY al termine della registrazione o delle operazioni da menu. Durante l'uso della funzione Easy Handycam, è possibile impostare opzioni di base, quali modifiche delle dimensioni dell'immagine o cancellazione delle immagini, tra le voci di impostazione e di regolazione. Altre voci vengono impostate automaticamente.

• Quando si avvia la funzione Easy Handycam, quasi tutte le impostazioni di menu vengono riportate automaticamente ai valori predefiniti (alcune voci di menu conservano le impostazioni che sono state effettuate prima dell'uso della funzione Easy Handycam).

EASY viene visualizzato durante il modo di funzionamento Easy Handycam.

Acquisizione delle informazioni sull'ubicazione (località) corrente utilizzando il GPS (HDR-XR200VE)

Quando si imposta l'interruttore GPS su ON, viene visualizzato sullo schermo LCD, e la videocamera acquisisce le informazioni sull'ubicazione dai satelliti GPS. L'acquisizione delle informazioni sull'ubicazione consente di utilizzare funzioni quali l'indice mappa. L'indicatore cambia a seconda della potenza della ricezione del segnale GPS.

• Assicurarsi che l'interruttore GPS sia impostato su OFF durante il decollo e l'atterraggio di un aeroplano.

• La mappa incorporata è fornita dalle aziende seguenti; mappa del Giappone da ZENRIN CO., LTD., altre zone geografiche da NAVTEQ.

Riproduzione

Riproduzione sulla videocamera

Nell'impostazione predefinita, vengono riprodotti i filmati e le foto sul disco fisso interno (p. 42).

Riproduzione di filmati

1 Aprire lo schermo LCD della videocamera.

La videocamera si accende.

Per accendere la videocamera quando lo schermo LCD è già aperto, premere POWER.

2 Premere VISUALIZZA IMMAGINI).

La schermata VISUAL INDEX viene visualizzata per un secondo.

• È possibile visualizzare la schermata VISUAL INDEX anche premendo (VISUALIZZA IMMAGINI) sullo schermo LCD.

3 Toccare la scheda (o SD) 1 → un filmato desiderato 2.

HDR-XR100E/XR105E/XR106E

• ▶ / ▶ viene visualizzato sul filmato o sulla foto riprodotti o registrati più di recente. Toccare l'immagine per far continuare la riproduzione alla scena.

HDR-XR200E/XR200VE

• 1 >> 1 / >> viene visualizzato sul filmato o sulla foto riprodotti o registrati più di recente. Toccare l'immagine per far continuare la riproduzione alla scena.

La videocamera inizia la riproduzione del filmato selezionato.

• Quando la riproduzione dal filmato selezionato raggiunge l'ultimo filmato, viene visualizzata di nuovo la schermata VISUAL INDEX.
• Toccare #i#i tio il modo di pausa per riprodurre il filmato lentamente.
• Toccando ripetutamente la riproduzione, i filmati vengono riprodotti a una velocità pari a circa 5 volte → circa 10 volte → circa 30 volte → circa 60 volte alla normale.
• È possibile attivare o disattivare le indicazioni sullo schermo premendo il tasto DISP situato sul pannello dietro al pannello LCD.
• La data e l'ora di registrazione, nonché le condizioni di ripresa, vengono registrate automaticamente durante la registrazione. Queste informazioni non vengono visualizzate durante la registrazione, ma è possibile visualizzarle durante la riproduzione toccando (HOME) → (IMPOSTAZIONI) → [IMP.VISUAL.IMM.] → [CODICE DATI] → un'impostazione desiderata → OK → .
• Il filmato dimostrativo protetto viene fornito insieme alla videocamera quando la si acquista.

Per regolare il volume dell'audio dei filmati

Durante la riproduzione di filmati, toccare [VOL] → regolare con [−] / [+] → .

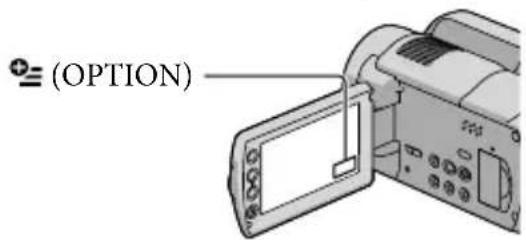

• È possibile regolare il volume dell'audio dall'OPTION MENU (p. 45).

Visualizzazione delle foto

Toccare (photo) ① → una foto desiderata ② nella schermata VISUAL INDEX.

Visualizza la schermata Indice mappa (p.46) (HDR-XR200VE)

La videocamera visualizza la foto selezionata.

• È possibile zoomare in ingrandimento sulla foto spostando la leva dello zoom durante la visualizzazione delle foto (PB ZOOM). Se si tocca un punto nella cornice PB ZOOM, il punto viene portato al centro della cornice.
• Quando si visualizzano le foto registrate su una "Memory Stick PRO Duo", l'indicazione 101 (cartella riprodotta) viene visualizzata sullo schermo.

Riproduzione delle immagini su un televisore

I metodi di collegamento e la qualità delle immagini (ad alta definizione (HD) o a definizione standard (SD)) riprodotte sullo schermo del televisore variano a seconda del tipo di televisore collegato e dei connettori utilizzati. È possibile collegare facilmente la videocamera al televisore seguendo le istruzioni della [GUIDA COLLEG.TV].

Collegamento a un televisore utilizzando la [GUIDA COLLEG.TV]

1 Commutare l'ingresso del televisore sulla presa collegata.

• Fare riferimento ai manuali di istruzioni del televisore.

2 Accendere la videocamera, quindi toccare HOME) → (AETRO) → [GUIDA COLLEG.TV] sullo schermo LCD.

• Quando una voce non è presente sullo schermo, toccare / fino a far apparire la voce.
• Utilizzare l'alimentatore CA in dotazione come fonte di alimentazione (p.11).

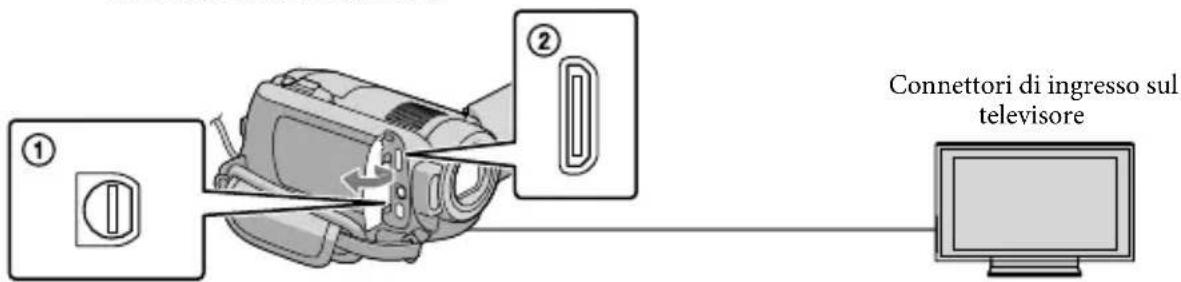

3 Collegare la videocamera e il televisore facendo riferimento a [GUIDA COLLEG.TV].

Connettori sulla videocamera

① Connettore remoto A/V ② Presa HDMI OUT (mini)

• Quando si utilizza il cavo di collegamento A/V per riprodurre in uscita filmati, questi ultimi vengono riprodotti con qualità di immagine a definizione standard (SD).

4 Riprodurre filmati e foto sulla videocamera (p. 19).

• Effettuare le impostazioni di uscita richieste sulla videocamera.

Per collegare un televisore ad alta definizione attraverso le prese video a componenti:

→ (HOME) → (IMPOSTAZIONI) → [IMPOST. USCITA] → [COMPONENT] → [1080i/576i] → OK → X

Per collegare un televisore non ad alta definizione attraverso le prese video a componenti:

→ (HOME) → (IMPOSTAZIONI) → [IMPOST. USCITA] → [COMPONENT] → [576i] → OK → X

Per collegare un televisore 4:3:

→ (HOME) → → (IMPOSTAZIONI) → [IMPOST. USCITA] → [IMMAGINE TV] → [4:3] → OK → ← → X

Per attivare "BRAVIA" Sync:

→ (HOME) → → (IMPOSTAZIONI) → [IMPOST. GENERALI] → [CTRL PER HDMI] → [ATTIVATO] → OK → ← → X

Informazioni su "PhotoTV HD"

La videocamera è compatibile con lo standard "PhotoTV HD". "PhotoTV HD" consente una rappresentazione estremamente dettagliata, simile a una fotografia, delle trame e dei colori più impercettibili. Collegando apparecchi compatibili con lo standard PhotoTV HD di Sony mediante un cavo HDMI (in vendita separatamente)* o il cavo A/V a componenti ** (in dotazione), è possibile entrare in un nuovo mondo di fotografia dalla sorprendente qualità full HD.

• Il televisore si commuta automaticamente nel modo appropriato durante la visualizzazione di fotografie. **È necessario impostare anche il televisore. Per i dettagli, consultare il manuale delle istruzioni del televisore compatibile con PhotoTV HD utilizzato.

Preparazione di un computer (Windows)

È possibile effettuare le operazioni seguenti utilizzando "PMB (Picture Motion Browser)".

• Importazione delle immagini in un computer
• Visualizzazione e modifica delle immagini importate
• Creazione di un disco
• Caricamento di filmati e foto su siti web. Per salvare filmati e foto utilizzando un computer, installare prima "PMB" dal CD-ROM in dotazione.
• Non formattare il disco fisso della videocamera da un computer. In caso contrario, la videocamera potrebbe non funzionare correttamente.
• Questa videocamera acquisisce filmati ad alta definizione nel formato AVCHD. Utilizzando il software per PC in dotazione, è possibile copiare i filmati ad alta definizione su supporti DVD. Tuttavia, i supporti DVD contenenti filmati in formato AVCHD non devono essere utilizzati con lettori o registratori di DVD, poiché il lettore/registratore di DVD potrebbe non riuscire a espellere il supporto e potrebbe cancellarne i contenuti senza preavviso.

Punto 1 Controllo del sistema informatico

SO*1

Microsoft Windows XP SP3*Windows Vista SP1*3

CPU

Intel Pentium 4 a 2,8 GHz o superiore (consigliato Intel Pentium 4 a 3,6 GHz o superiore, Intel Pentium D a 2,8 GHz o superiore, Intel Core Duo a 1,66 GHz o superiore, o Intel Core 2 Duo a 1,66 GHz o superiore). Tuttavia, un Intel Pentium III a 1 GHz o superiore è sufficiente per le operazioni seguenti: - Importazione di filmati e foto nel computer One Touch Disc Burn - Creazione di un disco Blu-ray/un disco in formato AVCHD/un DVD-video (è richiesto un Intel Pentium 4 a 2,8 GHz o superiore quando si intende creare un DVD video convertendo la qualità di immagine ad alta definizione (HD) in qualità di immagine a definizione standard (SD)). Copia di un disco

Software

DirectX 9.0c o successive (Questo prodotto è basato sulla Tecnologia DirectX. È necessario avere le librerie DirectX installate)

Memoria

Per Windows XP: almeno 512 MB (consigliato almeno 1 GB).

Tuttavia, una quantità minima di 256 MB è sufficiente per elaborare solo filmati con qualità di immagine a definizione standard (SD).

Per Windows Vista: almeno 1 GB

Disco fisso

Spazio su disco richiesto per l'installazione: circa 500 MB (almeno 10 GB potrebbero essere necessari quando si intende creare dischi in formato AVCHD. Potrebbe essere necessario un massimo di 50 GB quando si intende creare dischi Blu-ray).

Schermo

Minimo 1.024 × 768 punti

Altro

Porta USB (deve essere fornita di serie, compatibile USB Hi-Speed (USB 2.0)), masterizzatore di dischi Blu-ray/DVD (un'unità CD-ROM è necessaria per l'installazione). Si consiglia di utilizzare il file system NTFS o exFAT come file system del disco fisso.

• Non è garantito il funzionamento con tutti gli ambienti informatici. ¹ È richiesta l'installazione standard. Il funzionamento non è garantito se il sistema operativo è stato aggiornato o in un ambiente ad avvio multiplo. ² Le versioni a 64 bit e la Starter Edition non sono supportate. ^*3 La Starter Edition non è supportata.

Quando si intende utilizzare un Macintosh

Il software "PMB" in dotazione non è supportato da computer Macintosh. Per elaborare foto utilizzando un computer Macintosh collegato alla videocamera, consultare il sito web seguente. http://guide.d-imaging.sony.co.jp/mac/ms/it/

Punto 2: Installazione del software "PMB" in dotazione

Installare "PMB" prima di collegare la videocamera a un computer.

• Qualora una versione di "PMB" in dotazione con un altro apparecchio sia già stata installata sul computer, controllare la versione (il numero della versione viene visualizzato facendo clic su [?] - [Informazioni su PMB]). Confrontare il numero della versione del CD-ROM in dotazione con quello del "PMB" installato in precedenza, e verificare che le versioni siano state installate nell'ordine, da quella con il numero più basso a quella con il numero più

alto. Qualora il numero della versione del "PMB" installato in precedenza sia superiore a quello del "PMB" della videocamera, disinstallare "PMB" dal computer e reinstallarlo nell'ordine, dalla versione con il numero più basso a quella con il numero più alto. Qualora si installi una versione di "PMB" con il numero più alto per prima, alcune funzioni potrebbero non operare correttamente.

• Vedere a pagina 51 della "Guida all'uso Handycam".

1. Verificare che la videocamera non sia collegata al computer.

2. Accendere il computer.

• Accedere con i diritti di Amministratore per l'installazione.
• Chiudere tutte le applicazioni in esecuzione sul computer prima di installare il software.

3 Inserire il CD-ROM in dotazione nell'unità disco del computer.

Viene visualizzata la schermata di installazione.

• Qualora la schermata non venga visualizzata, fare clic su [Start] → [Computer] (in Windows XP, [Risorse del computer]), quindi fare doppio clic su [SONYPICTUTIL(E:)] (CD-ROM).

4 Fare clic su [Installa].

5 Selezionare la lingua per l'applicazione da installare, quindi fare clic su [Avanti].

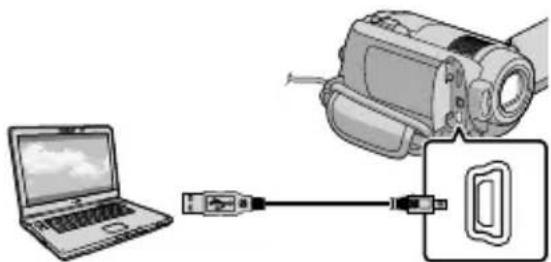

6 Accendere la videocamera, quindi collegarla al computer utilizzando il cavo USB in dotazione.

Viene visualizzata automaticamente la schermata [SELEZ.USB] sullo schermo della videocamera.

7 Toccare [COLLEGAM.USB] sullo schermo della videocamera.

• Qualora la schermata [SELEZ.USB] non venga visualizzata, toccare (HOME) → (ALTRO) → [COLLEGAM.USB].

8 Fare clic su [Continua].

9 Leggere il contratto di licenza e, se si accettano i termini, selezionare la casella e fare clic su [Avanti] → [Installa] sullo schermo del computer.

10 Seguire le istruzioni sullo schermo per installare il software.

• A seconda del computer, potrebbe essere necessario installare del software di terzi. Qualora venga visualizzata la schermata di installazione, seguire le istruzioni per installare il software richiesto.
• Riavviare il computer, se richiesto, per completare l'installazione. Al termine dell'installazione, verranno visualizzate le icone seguenti.

• Potrebbero venire visualizzate altre icone.
• Potrebbe non venire visualizzata alcuna icona, a seconda della procedura di installazione.
• La Guida all'uso Handycam non viene installata in questa procedura (p. 51).

Per scollegare la videocamera dal computer

1 Fare clic sull'icona nella parte inferiore destra del desktop del computer → [Rimozione sicura Periferica di archiviazione di massa USB].

2 Toccare [STP] → [S] sullo schermo della videocamera.

3 Scollegare il cavo USB.

• È possibile creare un disco Blu-ray utilizzando un computer dotato di masterizzatore di dischi Blu-ray. Installare il Software Aggiuntivo BD per "PMB" (p. 34).

Selezione del tipo per creare un disco (su computer)

In questa sezione sono descritti svariati metodi per creare un disco con qualità di immagine ad alta definizione (HD) o un disco con qualità di immagine a definizione standard (SD) da filmati o foto con qualità di immagine ad alta definizione (HD) registrati sulla videocamera. Selezionare il metodo più adatto al proprio lettore di dischi.

Lettore Selezione di un metodo e di un tipo di disco
Apparecchi per la riproduzione di dischi Blu-ray (unlettore di dischi Blu-ray, una PLAYSTATION®3, eosi via).	→	① Importazione di filmati e fotto in un computer (Easy PC Back-up) (p. 31) ↓ ② Creazione di un disco Blu-ray* con qualità di immagine ad alta definizione (HD) (p. 34)
Apparecchi per la riproduzione in formato AVCHD (unlettore di dischi Blu-ray Sony, una PLAYSTATION®3, eosi via).	→	Creazione di un disco con un solo tasto (One Touch Disc Burn) (p.30)
	→	① Importazione di filmati e fotto in un computer (Easy PC Back-up) (p. 31) ↓ ② Creazione di un disco in formato AVCHD con qualità di immagine ad alta definizione (HD) (p. 33)
Normali apparetti per la riproduzione di DVD (unlettore di DVD, un computer in grado di riproduurre DVD, eosi via).	→	① Importazione di filmati e fotto in un computer (Easy PC Back-up) (p. 31) ↓ ② Creazione di un disco con qualità di immagine a definizione standard (SD) (p. 35)

• Per creare un disco Blu-ray, è necessario installare il Software Aggiuntivo BD per “PMB” (p. 34).

Caratteristica di ciascun tipo di disco

L'uso di un disco Blu-ray consente di registrare filmati con qualità di immagine ad alta definizione (HD) con una durata più lunga rispetto ai dischi DVD.

HD È possibile registrare un filmato con qualità di immagine ad alta definizione (HD) su supporti DVD, ad esempio dischi DVD-R, e viene creato un disco con qualità di immagine ad alta definizione (HD).

È possibile registrare un filmato con qualità di immagine a definizione standard (SD) convertito da un filmato con qualità di immagine ad alta definizione (HD) su supporti DVD, ad esempio dischi DVD-R, e viene creato un disco con qualità di immagine standard (SD).

Dischi che è possibile utilizzare con "PMB"

È possibile utilizzare dischi da 12 cm del tipo seguente con "PMB". Per informazioni sui dischi Blu-ray, vedere a pagina 34.

Tipo di disco Caratteristiche

DVD-R/DVD+R/DVD+R DL Non riscrivibile

DVD-RW/DVD+RW Riscrivibile

• Tenere sempre aggiornata la propria PLAYSTATION®3 per utilizzare la versione più recente del software di sistema della PLAYSTATION®3.
• La PLAYSTATION®3 potrebbe non essere disponibile in alcune nazioni/aree geografiche.

Creazione di un disco con un solo tasto (One Touch Disc Burn)

È possibile salvare filmati e foto su un disco semplicemente premendo il tasto DISC BURN sulla videocamera. I filmati e le foto registrati sulla videocamera che non sono ancora stati salvati con la funzione One Touch Disc Burn possono essere salvati su un disco automaticamente. I filmati e le foto vengono salvati su un disco con la rispettiva qualità di immagine con cui sono stati registrati.

• I filmati con qualità di immagine ad alta definizione (HD) (l'impostazione predefinita) creeranno un disco con qualità di immagine ad alta definizione (HD). Non è possibile riprodurre un disco con qualità di immagine ad alta definizione (HD) su lettori DVD.
• La creazione di un disco Blu-ray non è disponibile con One Touch Disc Burn. Per creare un disco con qualità di immagine a definizione standard (SD) da filmati con qualità di immagine ad alta definizione (HD), importare prima i filmati in un computer (p. 31), quindi creare un disco con qualità di immagine a definizione standard (SD) (p. 35).
• Installare prima "PMB" (p.25); tuttavia, non avviare "PMB".
• Collegare la videocamera alla presa di rete elettrica utilizzando l'alimentatore CA in dotazione per questa operazione (p. 11).
• Con il tasto DISC BURN, è possibile salvare solo i filmati e le foto registrati sul disco fisso interno.

1 Accendere il computer e inserire un disco vuoto nell'unità DVD.

Per il tipo di dischi che è possibile utilizzare, vedere a pagina 28. - Qualora si avvii automaticamente un qualsiasi software diverso da "PMB", chiuderlo.

2 Spegnere la videocamera e collegarla al computer utilizzando il cavo USB.

Non chiudere lo schermo LCD quando la videocamera è collegata ad un altro apparecchio con il cavo USB. Le immagini registrate potrebbero andare perse.

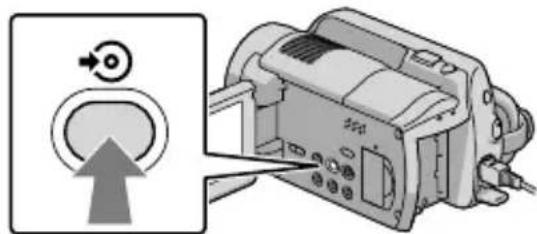

3 Premere il tasto DISC BURN).

4 Seguire le istruzioni sullo schermo del computer.

• Quando si esegue la funzione One Touch Disc Burn, i filmati e le foto non vengono salvati sul computer.

Importazione di filmati e foto in un computer (Easy PC Back-up)

I filmati e le foto registrati sulla videocamera che non sono ancora stati salvati con la funzione Easy PC Back-up possono essere importati in un computer automaticamente. Accendere prima il computer.

• Collegare la videocamera alla presa di rete elettrica utilizzando l'alimentatore CA in dotazione per questa operazione (p. 11).

1 Spegnere la videocamera e collegarla al computer utilizzando il cavo USB.

Viene visualizzata la schermata [SELEZ.USB] sullo schermo della videocamera.

Non chiudere lo schermo LCD quando la videocamera è collegata ad un altro apparecchio con il cavo USB. Le immagini registrate potrebbero andare perse.

2 Toccare [COLLEGAM.USB] per importare le immagini dal disco fisso interno, oppure [COLLEGAM. USB] per importare le immagini da una "Memory Stick PRO Duo".

La finestra [Handycam Utility] viene visualizzata sullo schermo del computer.

3 Sullo schermo del computer, fare clic su [Easy PC Back-up] [Importa].

I filmati e le foto vengono importati nel computer.

Al termine dell'operazione, viene visualizzata la schermata "PMB".

• Al termine dell'operazione, potrebbe venire visualizzata una schermata che indica che è in corso l'analisi dei filmati. Per analizzare i filmati potrebbe occorrere un lungo periodo di tempo. Nel frattempo, è possibile utilizzare "PMB".
• È possibile creare dischi con qualità di immagine ad alta definizione (HD) (disco Blu-ray/disco in formato AVCHD) (p.33) o dischi con qualità di immagine a definizione standard (SD) (p.35) da filmati con qualità di immagine ad alta definizione (HD) importati. Per informazioni sull'importazione dei filmati e delle foto selezionati (p.32), vedere la Guida di PMB.
• È possibile esportare filmati con qualità di immagine ad alta definizione (HD) dal computer alla videocamera (HDR-XR100E/XR200E/XR200VE). Nella schermata di "PMB", fare clic su [Manipola] → [Esporta in] → [Handycam(HDD)]/[Handycam(Memory Stick)]. Per i dettagli, vedere la Guida di PMB (p.32).

Modifica dell'unità o della cartella di destinazione per i filmati e le foto

Nella schermata [Handycam Utility] al punto 3 sopra, fare clic su [Easy PC Back-up] → [Cambia]. Nella schermata visualizzata, è possibile selezionare l'unità o la cartella in cui devono essere salvate le immagini.

Avvio di PMB (Picture

Motion Browser)

Fare doppio clic sull'icona del collegamento a "PMB" nella schermata del computer.

• Qualora l'icona non venga visualizzata nella schermata del computer, fare clic su [start] → [Tutti i programmi] → [Sony Picture Utility] → [PMB] per avviare "PMB".

È possibile visualizzare, modificare o creare dischi di filmati e foto utilizzando "PMB".

Lettura della "Guida di PMB"

Per i dettagli su "PMB", fare riferimento alla Guida di PMB. Fare doppio clic sull'icona del collegamento a Guida di PMB nella schermata del computer per aprire la Guida di PMB.

• Qualora l'icona non venga visualizzata nella schermata del computer, fare clic su [start] → [Tutti i programmi] → [Sony Picture Utility] → [Guida] → [Guida di PMB]. È anche possibile aprire la Guida di PMB da [?] di "PMB".

Creazione di un disco con qualità di immagine ad alta definizione (HD)

È possibile creare un disco con qualità di immagine ad alta definizione (HD) mettendo assieme filmati con qualità di immagine ad alta definizione (HD) importati in precedenza nel computer (p.31).

• In questa sezione, viene illustrata la procedura per registrare un filmato con qualità di immagine ad alta definizione (HD) su un disco DVD (p.28).
• È possibile riprodurre un disco con qualità di immagine ad alta definizione (HD) su apparecchi per la riproduzione in formato AVCHD, ad esempio un lettore di dischi Blu-ray Sony e una PLAYSTATION3. Non è possibile riprodurre il disco sui normali lettori di DVD (p. 28).

1 Accendere il computer e inserire un disco vuoto nell'unità DVD.

Per il tipo di dischi che è possibile utilizzare, vedere a pagina 29. - Qualora si avvii automaticamente un qualsiasi software, chiuderlo.

2 Fare doppio clic sull'icona del collegamento a "PMB" nella schermata del computer per avviare "PMB".

• È anche possibile avviare "PMB" facendo clic su [start] → [Tutti i programmi] → [Sony Picture Utility] → [PMB]. 3 Fare clic su [Cartelle] o [Calendario] sul lato sinistro della finestra e selezionare la cartella o la data, quando si selezionano i

filmati con qualità di immagine ad alta definizione (HD).

I filmati con qualità di immagine ad alta definizione (HD) sono contrassegnati con . Non è possibile salvare le foto su un disco. Per selezionare più filmati, tenere premuto il tasto Ctrl e fare clic sulle miniature.

4 Nella parte superiore della finestra, fare clic su [Manipola] → [Creazione di AVCHD (HD)].

Viene visualizzata la finestra utilizzata per selezionare i filmati.

• Per aggiungere filmati a quelli selezionati in precedenza, selezionare i filmati nella finestra principale e trascinarli sulla finestra per la selezione dei filmati.

5 Seguire le istruzioni sullo schermo per creare un disco.

• Per creare un disco potrebbe occorrere un lungo periodo di tempo.

Riproduzione di un disco con qualità di immagine ad alta definizione (HD) su un computer

È possibile riprodurre dischi con qualità di immagine ad alta definizione (HD) utilizzando il "Player for AVCHD" che viene installato insieme a "PMB". Per avviare "Player for AVCHD", fare clic su [start] → [Tutti i programmi] → [Sony Picture Utility] → [Player for AVCHD]. Consultare la guida di "Player for AVCHD" sull'operazione. - I filmati potrebbero non venire riprodotti in modo fluido a seconda dell'ambiente del computer.

Creazione di un disco Blu-ray

È possibile creare un disco Blu-ray con un filmato con qualità di immagine ad alta definizione (HD) importato in precedenza in un computer (p. 31). Per creare un disco Blu-ray, è necessario installare il Software Aggiuntivo BD per "PMB". Fare clic su [Software Aggiuntivo BD] nella schermata di installazione di "PMB", quando si installa quel plug-in seguendo le istruzioni sullo schermo.

• Collegare il computer a Internet quando si installa [Software Aggiuntivo BD].

Inserire un disco Blu-ray vuoto nell'unità disco, quindi fare clic su [Manipola] → [Creazione di Dischi Blu-ray (HD)] al punto 4 di "Creazione di un disco con qualità di immagine ad alta definizione (HD)" (p. 33). Le altre procedure sono identiche a quelle per la creazione di un disco con qualità di immagine ad alta definizione (HD).

• Il computer deve supportare la creazione di dischi Blu-ray.
• Per la creazione di dischi Blu-ray, sono disponibili supporti BD-R (non riscrivibili) e supporti BD-RE (riscrivibili). Non è possibile aggiungere contenuti ad entrambi i tipi di dischi dopo la creazione del disco.

Creazione di un disco con qualità di immagine a definizione standard (SD) che possa essere riprodotto sui normali lettori di DVD

È possibile creare un disco con qualità di immagine a definizione standard (SD) selezionando filmati e foto importati in precedenza nel computer (p.31).

• È possibile selezionare filmati con qualità di immagine ad alta definizione (HD) come sorgenti. Tuttavia, la qualità di immagine viene convertita dall'alta definizione (HD) alla definizione standard (SD). Occorre un tempo più lungo per la conversione della qualità di immagine dei filmati di quello effettivamente richiesto per registrarli.

1 Accendere il computer e inserire un disco vuoto nell'unità DVD.

Per il tipo di dischi che è possibile utilizzare, vedere a pagina 29. - Qualora si avvii automaticamente un qualsiasi software, chiuderlo.

2 Fare doppio clic sull'icona del collegamento a "PMB" nella schermata del computer per avviare "PMB".

• È anche possibile avviare "PMB" facendo clic su [start] → [Tutti i programmi] → [Sony Picture Utility] → [PMB]. 3 Fare clic su [Cartelle] o [Calendario] sul lato sinistro della finestra e selezionare la cartella o la data, quando si selezionano i filmati e le foto.

I filmati con qualità di immagine ad alta definizione (HD) sono contrassegnati con - Per selezionare più filmati e foto, tenere premuto il tasto Ctrl e fare clic sulle miniature.

4 Nella parte superiore della finestra, fare clic su [Manipola] → [Creazione di DVD-Video (SD)].

Viene visualizzata la finestra utilizzata per selezionare i filmati e le foto.

• Per aggiungere filmati e foto a quelli selezionati in precedenza, selezionare i filmati e le foto nella finestra principale e trascinarli sulla finestra per la selezione dei filmati e delle foto.

5 Seguire le istruzioni sullo schermo per creare un disco.

• Per creare un disco potrebbe occorrere un lungo periodo di tempo.

Copia di un disco

È possibile copiare un disco registrato su un altro disco utilizzando "Video Disc Copier".

È anche possibile copiare un disco convertendo filmati con qualità di immagine ad alta definizione (HD) in filmati con qualità di immagine a definizione standard (SD).

Fare clic su [start] → [Tutti i programmi]

→ [Sony Picture Utility] → [Video]

Disc Copier] per avviare il software.

Consultare la guida di "Video Disc Copier" sull'operazione.

Non è possibile copiare su un disco Blu-ray.

Cattura di foto da un filmato

È possibile salvare un fotogramma di un filmato sotto forma di file di foto.

Nella finestra di riproduzione dei filmati di "PMB", fare clic su per visualizzare la finestra [Salva fotogramma]. Vedere la Guida di PMB sull'operazione (p.32).

Modifica dei filmati

È possibile estrarre solo le parti necessarie da un filmato e salvarle in un altro file.

Utilizzando "PMB", selezionare il filmato che si desidera modificare, quindi fare clic su [Manipola] → [Video Trimming] nel menu per visualizzare la finestra Video Trimming. Vedere la Guida di PMB sull'operazione (p.32).

Salvataggio di immagini con un masterizzatore o un registratore di DVD Selezione del tipo per creare un disco (masterizzatore/registratore di DVD)

In questa sezione sono descritti svariati metodi per creare un disco con qualità di immagine ad alta definizione (HD) o un disco con qualità di immagine a definizione standard (SD) da filmati o foto con qualità di immagine ad alta definizione (HD) registrati sulla videocamera. Selezionare il metodo più adatto al proprio lettore di dischi.

• Preparare un disco DVD, ad esempio un DVD-R, per creare un disco.
• Per creare un disco Blu-ray, vedere a pagina 34.

Lettore Selezione di un tipo e di un tipo di disco
Apparecchi per la riproduzione in formato AVCHD (unlettore di dischi Blu-ray Sony, una PLAYSTATION®3, eosi via).	Creazione di un disco con qualità di immagine ad alta definizione (HD) con un masterizzatore di DVD, eosi via (collegamento con USB cavo) (p. 38)
Normali apparecchi per la riproduzione di DVD (unlettore di DVD, un computer in grado di riproduurreDVD, eosi via).	Creazione di un disco con qualità di immagine a definizione standard (SD) con un registraratore di dischi, eosi via (collegamento mediante A/V cavo di collegamento) (p. 39)

• Tenere sempre aggiornata la propria PLAYSTATION 3 per utilizzare la versione più recente del software di sistema della PLAYSTATION 3.
• La PLAYSTATION®3 potrebbe non essere disponibile in alcune nazioni/aree geografiche.

Creazione di un disco con qualità di immagine ad alta definizione (HD) con un masterizzatore di DVD, e casi via (collegamento mediante cavo USB)

È possibile salvare filmati con qualità di immagine ad alta definizione (HD) su un disco collegando la videocamera ad apparecchi per la creazione di dischi, ad esempio un registratore di dischi DVD Sony, utilizzando il cavo USB. Consultare anche i manuali delle istruzioni in dotazione con gli apparecchi da collegare. Il metodo utilizzato per creare un disco collegando la videocamera a un masterizzatore di DVD Sony utilizzando il cavo USB è descritto in questa sezione.

• Collegare la videocamera alla presa di rete elettrica utilizzando l'alimentatore CA in dotazione per questa operazione (p. 11).

1. Accendere la videocamera. Quando si collega un masterizzatore di DVD, collegare la presa USB (Ψ) della videocamera al masterizzatore utilizzando il cavo USB (in dotazione).

Sullo schermo della videocamera viene visualizzata la schermata [SELEZ. USB].

2. Sullo schermo della videocamera, toccare [COLLEGAM. USB] quando i filmati sono registrati sul disco fisso interno, oppure [COLLEGAM. USB] quando i filmati sono registrati su "Memory Stick PRO Duo".

3. Registrare i filmati sull'apparecchio collegato.

• Per i dettagli, consultare i manuali di istruzioni in dotazione con l'apparecchio da collegare.

4. Al termine dell'operazione, toccare [STP] → [Sì] sullo schermo della videocamera.

5. Scollegare il cavo USB.

• Il disco con qualità di immagine ad alta definizione (HD) creato non deve essere utilizzato in lettori/registratori di DVD. Poiché i lettori/registratori di DVD non sono compatibili con il formato AVCHD, potrebbero non essere in grado di espellere il disco.
• Il masterizzatore di DVD Sony potrebbe non essere disponibile in alcune nazioni/aree geografiche.

Creazione di un disco con qualità di immagine a definizione standard (SD), ecc. (collegamento mediante cavo A/V)

È possibile duplicare su un disco o una videocassetta le immagini riprodotte sulla videocamera, collegando quest'ultima a un registratore di dischi o un masterizzatore di DVD Sony, ecc., mediante il cavo di collegamento A/V. Collegare l'apparecchio in uno dei modi 1 o 2. Consultare anche i manuali di istruzioni in dotazione con gli apparecchi da collegare. Selezionare il supporto di registrazione contenente i filmati che si desidera duplicare prima di avviare l'operazione (p. 42).

• Collegare la videocamera alla presa di rete elettrica utilizzando l'alimentatore CA in dotazione per questa operazione (p. 11).
• È possibile duplicare con qualità di immagine a definizione standard (SD) dei filmati con qualità di immagine ad alta definizione (HD).

1. Cavo di collegamento A/V (in dotazione): la videocamera è dotata di connettore remoto A/V (p. 62). Collegare il cavo di collegamento A/V alla videocamera. 2. Cavo di collegamento A/V con SVIDEO (in vendita separatamente): durante il collegamento a un altro apparecchio mediante la presa SVIDEO, utilizzando un cavo di collegamento A/V con cavo SVIDEO (in vendita separatamente), è possibile ottenere immagini di qualità più elevata rispetto a quelle ottenute impiegando un cavo di collegamento A/V. Collegare gli spinotti bianco e rosso (audio sinistro/destro) e lo spinotto SVIDEO (canale SVIDEO) del cavo di collegamento A/V con un cavo SVIDEO. Se si collega solo lo spinotto SVIDEO, non si sente l'audio. Il collegamento dello spinotto giallo (video composito) non è necessario.

Flusso del segnale

1 Inserire il supporto di registrazione nell'apparecchio di registrazione.

• Se l'apparecchio di registrazione dispone di un selettore di ingresso, impostarlo sul modo di ingresso.

2 Collegare la videocamera all'apparecchio di registrazione (registratore di dischi, ecc.) mediante il cavo di collegamento A/V 1 (in dotazione) oppure mediante un cavo di collegamento A/V con SVIDEO 2 (in vendita separatamente).

• Collegare la videocamera alle prese di ingresso dell'apparecchio di registrazione.

3

Avviare la riproduzione sulla videocamera, quindi avviare la registrazione sull'apparecchio di registrazione.

• Per i dettagli, consultare i manuali delle istruzioni in dotazione con l'apparecchio di registrazione.

4

Una volta completata la duplicazione, arrestare l'apparecchio di registrazione e poi la videocamera.

• Poiché la duplicazione viene effettuata mediante il trasferimento di dati analogico, è possibile che la qualità delle immagini si riduca. Non è possibile duplicare immagini su registratori collegati mediante un cavo HDMI. Per nascondere le indicazioni (ad esempio il contatore, ecc.) sullo schermo di monitoraggio collegato, toccare (HOME) → (IMPOSTAZIONI) → [IMPOST.USCITA] → [USC.VISUAL.] → [LCD] (l'impostazione predefinita) → OK. Per registrare la data/l'ora o i dati di impostazione della videocamera, toccare (HOME) → (IMPOSTAZIONI) → [IMP. VISUAL.IMM.] → [CODICE DATI] → un'impostazione desiderata → OK. Inoltre, toccare (HOME) → (IMPOSTAZIONI) → [IMPOST.USCITA] → [USC.VISUAL.] → [USC.V./LCD] → OK.
• Quando il formato dello schermo degli apparecchi di visualizzazione (televisore, ecc.) è 4:3, toccare (HOME) → (IMPOSTAZIONI) → [IMPOST.USCITA] → [IMMAGINE TV] → [4:3] → OK.
• Quando si collega la videocamera a un apparecchio monofonico, collegare lo spinotto giallo del cavo di collegamento A/V alla presa dell'ingresso videocomposito, e lo spinotto bianco (canale sinistro) o lo spinotto rosso (canale destro) alla presa di ingresso audio sull'apparecchio.
• Il masterizzatore di DVD Sony potrebbe non essere disponibile in alcune nazioni/aree geografiche.

Utilizzare al meglio la videocamera

Cancellazione di filmati e foto

È possibile liberare spazio sul supporto cancellando filmati e foto dal supporto di registrazione.

Selezionare il supporto di registrazione contenente i filmati e le foto che si desidera cancellare prima di iniziare l'operazione (p. 42).

1. Toccare HOME → (ALTRO) → [CANCELLA]. 2. Per cancellare filmati, toccare [CANCELLA] → [CANCELLA] o [CANCELLA]. Per cancellare foto, toccare [CANCELLA] → [CANCELLA]. 3. Toccare per visualizzare il simbolo ✓ sui filmati o le foto da cancellare.

4. Toccare [Sì] → OK

Per cancellare contemporaneamente tutti i filmati, al punto 2 toccare [CANCELLA] → [CANC. TUTTO] → [Sì] → [Sì] → OK. Per cancellare contemporaneamente tutte le foto, al punto 2 toccare [CANCELLA] → [CANC. TUTTO] → [Sì] → [Sì] → OK.

Formattazione del supporto di registrazione

La formattazione cancella tutti i filmati e le foto in modo da recuperare spazio libero per la registrazione.

• Collegare la videocamera alla presa di rete elettrica utilizzando l'alimentatore CA in dotazione per questa operazione (p. 11).
• Per evitare la perdita di immagini importanti, salvarle (p. 28, 37) prima di formattare il supporto di registrazione.

1. Toccare HOME → (GESTIONE SUPPORTO) → [FORMATTAZ. SUPP.]. 2. Toccare il supporto di registrazione da formattare ([HDD] o [MEMORY STICK]). 3. Toccare [Sì] → [Sì] → OK

• Mentre è visualizzato il messaggio [Esecuzione in corso...], non utilizzare il commutatore POWER o altri tasti, non scollegare l'alimentatore CA e non estrarre la "Memory Stick PRO Duo" dalla videocamera. (La spia ACCESS/di accesso è illuminata o lampeggia durante la formattazione del supporto).
• Anche i filmati e le foto protetti verranno cancellati.

Come affrontare le condizioni di ripresa

Molte impostazioni e opzioni di regolazione sono disponibili nel menu (p. 44).

Registrazione in luoghi scarsamente illuminati (NightShot) (HDR-XR200E/XR200VE)

Quando si preme NIGHTSHOT, viene visualizzato possibile registrare le immagini in luoghi scarsamente illuminati. Per annullare la funzione NightShot, premere di nuovo NIGHTSHOT.

• L'uso della funzione NightShot in luoghi luminosi provocherà un malfunzionamento della videocamera.

Uso di un treppiede

Montare il treppiede (in vendita separatamente) sul relativo attacco utilizzando una vite per treppiede (in vendita separatamente: la lunghezza della vite deve essere inferiore a 5,5 mm).

Attacco per il treppiede

Come cambiare il supporto di registrazione

È possibile selezionare il disco fisso interno o la "Memory Stick PRO Duo" come supporto di registrazione, riproduzione o modifica sulla videocamera. Selezionare separatamente il supporto da utilizzare per i filmati e le foto. Nell'impostazione predefinita, sia i filmati che le foto vengono registrati sul disco fisso.

• È possibile effettuare le operazioni di registrazione, riproduzione e modifica sul supporto selezionato. Per informazioni sui tempi di registrazione dei filmati, vedere a pagina 59.

Selezione del supporto di registrazione per i filmati

1 Toccare HOME → (GESTIONE SUPPORTO) → [IMP. SUPP.FILM]. Viene visualizzata la schermata [IMP. SUPP.FILM]. 2 Toccare il supporto desiderato. 3 Toccare [Sì] → OK. Il supporto di registrazione viene cambiato.

Selezione del supporto per le foto

1 Toccare HOME → (GESTIONE SUPPORTO) → [IMP. SUPP.FOTO].

Viene visualizzata la schermata [IMP. SUPP.FOTO].

2 Toccare il supporto di registrazione desiderato. 3 Toccare [S] → OK

Il supporto di registrazione viene cambiato.

Per controllare le impostazioni del supporto di registrazione

Accendere la spia (filmato) per controllare il supporto di registrazione utilizzato per i filmati, oppure la spia (photo) per le foto. L'icona del supporto viene visualizzata nell'angolo superiore destro dello schermo.

: disco fisso interno : “Memory Stick PRO Duo”

Inserimento di una “Memory Stick PRO Duo”

• Impostare il supporto di registrazione su [MEMORY STICK] per registrare filmati e/o foto su “Memory Stick PRO Duo” (p.42).

Tipi di “Memory Stick” che è possibile utilizzare con la videocamera

Per la registrazione di filmati, si consiglia di utilizzare “Memory Stick PRO Duo” di almeno 1 GB contrassegnate dal marchio:

- MEMORY STICK PRO DUO (“Memory Stick PRO Duo”)* - MEMORY STICK PRO-HG Duo (“Memory Stick PRO-HG Duo”)

• È possibile utilizzare sia le schede contrassegnate come Mark2 che quelle non contrassegnate da tale marchio.
• È confermato il funzionamento di “Memory Stick PRO Duo” fino a 16 GB con questa videocamera

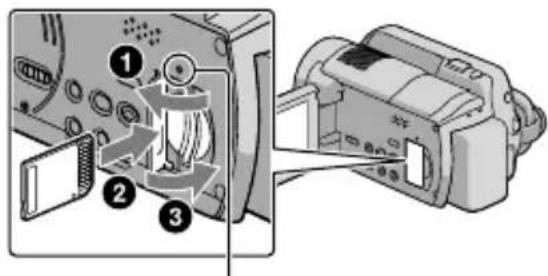

1 Aprire lo sportellino della "Memory Stick Duo" e inserire la "Memory Stick PRO Duo" nell'apposito alloggiamento finché non si sente uno scatto.

• Qualora si forzi l'inserimento della "Memory Stick PRO Duo" nell'alloggiamento nella direzione corretta, la "Memory Stick PRO Duo", l'alloggiamento per "Memory Stick Duo" o i dati delle immagini potrebbero venire danneggiati.
• Chiudere lo sportellino della "Memory Stick Duo" dopo aver inserito la "Memory Stick PRO Duo".

Spia di accesso ("Memory Stick PRO Duo")

Quando si inserisce una nuova "Memory Stick PRO Duo", viene

visualizzata la schermata [Crea un nuovo file di database di immagini].

2 Toccare [S].

• Per registrare solo Foto su una "Memory Stick PRO Duo" toccare [NO].
• Qualora il messaggio [Impossibile creare un nuovo file di database di immagini. È possibile che lo spazio disponibile non sia sufficiente.] venga visualizzato al punto 2, formattare la "Memory Stick PRO Duo" (p.41). Per estrarre la "Memory Stick PRO Duo" aprire lo sportellino della "Memory Stick PRO Duo", quindi premere leggermente una volta verso l'interno la "Memory Stick PRO Duo". Non aprire lo sportellino della "Memory Stick Duo" durante la registrazione.
• Durante l'inserimento o l'estrazione della "Memory Stick PRO Duo", assicurarsi che la "Memory Stick PRO Duo" non scatti fuori e cada.

Duplicazione/copia di filmati e foto dal disco fisso interno a una "Memory Stick PRO Duo"

Toccare HOME) → ALTRO) → [DUPLICA FILMATO]/[COPIA FOTO], quindi seguire le indicazioni sullo schermo.

Personalizzazione della videocamera con menu

Le voci di menu sono descritte in maggior dettaglio con foto a colori nella "Guida all'uso Handycam" (p. 51).

Uso dell'HOME MENU

Quando si preme il tasto (HOME), viene visualizzato l'HOME MENU. È possibile modificare le impostazioni della videocamera.

1. Toccare la categoria desiderata → si apre il menu di voci da modificare.

2. Seguire le istruzioni sullo schermo.

3. Dopo aver completato l'impostazione, toccare OK.

• Quando la tastiera non è presente sullo schermo, toccare.
• Per tornare alla schermata precedente, toccare. Per nascondere la schermata HOME MENU, toccare.

Non è possibile selezionare le voci o le impostazioni disattivate.

Uso della funzione HELP

Per vedere le descrizioni sull'HOME MENU, toccare [HELP] nella schermata HOME MENU (la parte inferiore dell'icona diventa arancione). Quindi, toccare la voce di menu su cui si desidera visualizzare le informazioni.

Uso dell'OPTION MENU

L'OPTION MENU viene visualizzato allo stesso modo dei menu a comparsa dei computer visualizzati facendo clic con il pulsante destro del mouse. Vengono visualizzate le voci di menu che è possibile modificare nel menu di scelta rapida.

1. Toccare la scheda desiderata → la voce di cui modificare l'impostazione.

2. Dopo aver completato l'impostazione, toccare OK.

• Se la voce desiderata non si trovava nella schermata, toccare un'altra scheda (potrebbe non essere presente alcuna scheda). Non è possibile utilizzare l'OPTION MENU durante l'uso della funzione Easy Handycam.

Elenco dell'HOME MENU

Categoria (RIPRESA)

FILMATO .p.14

FOTO .p.16

REG.RALL.UN....Regista al rallentatore i soggetti in rapido movimento.

Categoria (VISUALIZZA IMMAGINI)

VISUAL INDEX .p.19

M Mappa* . Visualizza l'Indice mappa per la ricerca di filmati e foto per ubicazione di registrazione.

FOTOGRAMMI .p.19

VOLTI. p. 19

PLAYLIST.......Visualizza e riproduce la playlist dei filmati.

Categoria (ALTRO)

CANCELLA

CANCELLA. .p.41 ANCELLA .p.41

LOCALITÀ. Visualizza l'ubicazione (località) corrente su una mappa.

CATTURA FOTO. Cattura le foto di scene desiderate dai filmati.

DUPLICA FILMATO

HD: DUPLICA/ SDE DUPLICA .44

COPIA FOTO

COPIA selezione .p. 44 SELECTIONA per data ....p. 44

MDFC

CANCELLA. p.41 CANCELLA .p.41

PROTEGGI. Imposta la protezione per evitare di cancellare i filmati.

PROTEGGI. Imposta la protezione per evitare di cancellare le foto. DIVIDI. Divide i filmati.

MODIF.PLAYLIST

HD: AGGIUNGI/AGGIUNGI Aggiunge i filmati a una playlist. HD: AGG.per data/ AGG.per data Aggiunge contemporaneamente i filmati registrati negli stessi giorni a una playlist.

ELIMINA ELIMINA Esa.... Elimina i filmati da una playlist. ELIM.TUTTI ELIM.TUTTI...Elimina tutti i filmati da una playlist. SPOSTA/ E SPOSTA Modifica l'ordine dei filmati in una playlist.

COLLEGAM.USB

COLLEGAM.USB...Collega il disco fisso interno mediante l'USB.

COLLEGAM.USB... Collega la "Memory Stick PRO Duo" mediante l'USB.

DOWNLOAD AUDIO** ... Scarica file musicali che possono essere riprodotti con RIPRODUZIONE HIGHLIGHT.

GUIDA COLLEG.TV .p.22

STRUM.MUSICA

DOWNLOAD AUDIO** ... Scarica file musicali che possono essere riprodotti con RIPRODUZIONE HIGHLIGHT.

SVUOTA MUSICA** ....... Elimina i file musicali.

INFO BATTERIA . Visualizza le informazioni sulla batteria.

Categoria GESTIONE SUPPORTO)

IMP.SUPP.FILM. .p.42

IMP.SUPP.FOTO .p.43

INFO SUPPORTO. Visualizza informazioni sul supporto di registrazione, ad esempio lo spazio libero.

FORMATTAZ.SUPP. .p.41

RIP.F.DBASE IMM. p. 53

Categoria (POSTAZIONI)

IMP.FILM.VCAM.

IMPOSTA HD...565: imposta la qualità di immagine per la registrazione, la riproduzione o la modifica dei filmati.

MODO REG.: imposta il modo per registrare i filmati. Quando si intende registrare un soggetto in rapido movimento, si consiglia di utilizzare una qualità di immagine elevata, ad esempio [FH].

MODE AUDIO: imposta il formato audio di registrazione (5.1ch surround/2ch stereo).

LUCE NIGHTSHOT***: emette la luce a infrarossi quando si utilizza la funzione NIGHTSHOT.

SEL.RP.FORM.: imposta il rapporto tra dimensione orizzontale e verticale quando si registrano filmati con qualità di immagine a definizione standard (SD).

ZOOM DIGIT.: p. 15

STEADYSHOT: p. 15

OTTR.LENTO AUTO: regola automaticamente la velocità dell'otturatore.

X.V.COLOR: p. 16

CORN.GUIDA: visualizza la cornice per assicurare che il soggetto sia orizzontale o verticale.

IMP.RESIDUO: imposta in che modo debba essere visualizzato il tempo restante di registrazione del supporto.

MODO FLASH**: imposta il modo di attivazione del flash.

LIV.FLASH**: imposta la luminosità del flash.

RID.OC.ROSSI**: evita il fenomeno degli occhi rossi quando si riprende con il flash.

OBIETTIVO CONV.: ottimizza la funzione Steadyshot e la messa a fuoco a seconda dell'obiettivo montato.

CONTROLUCE AUT. Regola automaticamente l'esposizione per i soggetti in controluce.

DIM. IMMAG. Imposta le dimensioni delle foto.

N.FILE Imposta il modo di assegnazione del numero file.

LUCE NIGHTSHOT*** Emette la luce a infrarossi quando si utilizza la funzione NIGHTSHOT.

STEADYSHOT** Imposta la funzione SteadyShot quando si registrano le foto.

OTTUR. LENTO AUTO Regola automaticamente la velocità dell'otturatore.

CORNICE GUIDA Visualizza la cornice per assicurare che il soggetto sia in posizione orizzontale o verticale.

MODO FLASH*** Imposta il modo di attivazione del flash.

LIV. FLASH** Imposta la luminosità del flash.

RID. OCCHI ROSSI** Evita il fenomeno degli occhi rossi quando si riprende con il flash.

OBIETTIVO CONV. Ottimizza la funzione SteadyShot (HDR-XR200E/XR200VE) e la messa a fuoco a seconda dell'obiettivo montato.

CONTROLUCE AUT. Regola automaticamente l'esposizione per i soggetti in controluce.

IMP. FUNZ. VOLTI

IMP. RIL. VOLTI Cambia l'impostazione delle funzioni [RILEVAMENTO VOLTI] e [IMPOST. CORNICE].

OTT. SORRISO Cambia l'impostazione delle funzioni [IMPOST. RILEV.], [SENSIB. SORRISI], [PRIORITÀ SORRISO] e [IMPOST. CORNICE].

IMP.VISUAL. IMM.

IMPOSTA 40...50: imposta la qualità dell'immagine per la registrazione, la riproduzione o la modifica dei filmati.

CODICE DATI: visualizza i dati di registrazione dettagliati durante la riproduzione.

IMP.AUDIO/DISPL.

VOLUME: p. 21

SEGN.ACUST.: p. 13

LUMINOSITÀ LCD: regola la luminosità dello schermo LCD.

LIVELLO RITRILIEVO LCD: regola la luminosità dello schermo LCD.

COLORE LCD: regola l'intensità del colore dello schermo LCD.

IMPOSTAZIONI USCITA

IMMAGINE TV: p. 23

USCITA VISUALIZZAZIONE: imposta se le indicazioni sullo schermo debbano essere visualizzate o meno sullo schermo del televisore.

COMPONENT: p. 23

RISOLUZIONE HDMI: imposta la risoluzione di uscita delle immagini quando si collega la videocamera a un televisore mediante un cavo HDMI.

IMP.OR./BING.

IMP.OROLOGIO .p.12

IMPOST.AREA .p.12

REG.OROL.AUTO* ....... Imposta se la videocamera regoli automaticamente o meno l'orologio mediante l'acquisizione dell'ora dal GPS.

REG.AUTO AREA*....... Imposta se la videocamera compensi automaticamente o meno le differenze di fuso orario mediante l'acquisizione delle informazioni sull'area corrente dal GPS.

ORA LEGALE .p. 12 IMPOST.LINGUA .13

IMPOST.GENERALI

MODO DEMO............Imposta se la dimostrazione venga visualizzata o meno.

SPIA REG.** Imposta se la spia di registrazione si illumini o meno.

CAL.PAN.TAT. Calibra lo schermo tactile.

SPEGNIM.AUTO ....... Cambia l'impostazione [SPEGNIM.AUTO] (p. 11).

ATTIVA CON LCD....... Imposta se la videocamera debba essere accesa e spenta o meno quando si apre e si chiude lo schermo LCD.

CONTR.REMOTO** ....... Imposta se debba essere utilizzato o meno il telecomando senza fili.

SENSORE CAD. .p.4

CTRL PER HDMI .p.23

• [IMP.AUDIO/DISPL.] viene cambiato in [IMPOST.AUDIO] durante l'uso della funzione Easy Handycam.
• HDR-XR200VE **HDR-XR200E/XR200VE

Elenco di OPTION MENU

Le voci seguenti sono disponibili solo nell'OPTION MENU.

Scheda

ESP./FUOCO SPOT . . . . . È possibile regolare contemporaneamente la luminosità e la messa a fuoco del soggetto selezionato.

ESPOS.SPOT.......Regola la luminosità delle immagini in base a un soggetto toccato dall'utente sullo schermo.

FUOCO SPOT ........Mette a fuoco su un soggetto toccato dall'utente sullo schermo.

RIPR.RAVV. _ Riprende un soggetto a fuoco con lo sfondo sfocato.

ESPOSIZIONE Regola la luminosità di filmati e foto.

SELEZIONE SCENA.... Seleziona un'impostazione di registrazione appropriata a seconda del tipo di scena, ad esempio un paesaggio notturno o una spiaggia.

BILAN.BIANCO.......Regola il bilanciamento del bianco.

Scheda

DISSOLVENZA Esegue una dissolvenza delle scene in apertura o in chiusura.

Scheda

MIC.ZOOM INCOR.......Registra i filmati con audio direzionale durante le zoomate in avvicinamento o in allontanamento.

LIV.RIF.MIC. Imposta il livello del microfono.

TIMER AUTO .... Utilizzato durante la registrazione di Foto.

TIMING....... Imposta la temporizzazione da utilizzare per avviare la registrazione per la funzione [REG.RALL.UN.].

La scheda dipende dalla situazione/nessuna scheda

VISUAL.SERIE . Riproduce una serie di Foto.

IMP.VISUAL.SERIE ....... Imposta l'opzione di ripetizione per la visualizzazione in serie.

Come ottenere informazioni dettagliate alla "Guida all'uso Handycam"

La "Guida all'uso Handycam" è una guida per gli utenti progettata per essere letta sullo schermo di un computer. Le funzioni della videocamera vengono descritte, alcune di esse con foto a colori. La "Guida all'uso Handycam" è destinata alla lettura quando si desiderano ulteriori informazioni sull'uso della videocamera.

1 Per installare la "Guida all'uso Handycam" su un computer Windows, inserire il disco CD-ROM in dotazione nell'unità disco del computer. 2 Nella schermata di installazione visualizzata, fare clic su [Guida all'uso Handycam].

3 Selezionare la lingua desiderata e il nome del modello della videocamera utilizzata, quando fare clic su [Guida all'uso Handycam (PDF)].

Il nome del modello della videocamera è stampato sul suo lato inferiore.

4 Fare clic su [Exit] [Exit], quindi rimuovere il CD-ROM dal computer.

Per visualizzare la "Guida all'uso Handycam", fare doppio clic sull'icona del suo collegamento nella schermata del computer.

• Quando si utilizza un Macintosh, aprire la cartella [Handbook] - [IT] nel CD-ROM, quindi copiare il [Handbook.pdf]. Per leggere la "Guida all'uso Handycam", è necessario Adobe Reader. http://www.adobe.com/ Per i dettagli sul software in dotazione "PMB", fare riferimento alla "Guida di PMB" (p.32).

Informazioni aggiuntive

? Risoluzione dei problemi

Qualora durante l'uso della videocamera si verifichino dei problemi, utilizzare la tabella seguente per tentare di risolverli. Qualora il problema persista, scollegare la fonte di alimentazione e contattare un rivenditore Sony.

Note prima di richiedere la riparazione della videocamera

• Potrebbe essere necessario inizializzare o sostituire il disco fisso corrente della videocamera, a seconda del problema. In questa eventualità, i dati memorizzati sul disco fisso verranno eliminati. Assicurarsi di salvare su un altro supporto (backup) i dati presenti sul disco fisso interno, prima di richiedere la riparazione della videocamera (p.28,37). Non sarà possibile risarcire eventuali perdite di dati sul disco fisso.
• Durante la riparazione, potrebbe essere necessario controllare una quantità minima dei dati memorizzati sul disco fisso per poter indagare sull'origine del problema. Tuttavia, il rivenditore Sony non copierà né conserverà i dati dell'utente.
• Vedere Guida all'uso Handycam (p.51) per i dettagli sui sintomi della videocamera, quando "Guida di PMB" (p.32) sul collegamento della videocamera a un computer.

Non si riesce ad accendere l'apparecchio.

• Montare una batteria carica nella videocamera (p. 10).
• Collegare la spina dell'alimentatore CA alla presa di rete elettrica (p. 11).

La videocamera non funziona anche se è stata accesa.

• La videocamera, dopo l'accensione, richiede alcuni secondi prima di essere pronta per la ripresa. Non si tratta di un guasto.
• Scollegare l'alimentatore CA dalla presa di rete elettrica o rimuovere la batteria, poi ricollegarli dopo circa 1 minuto. Qualora la videocamera continui a non funzionare, premere il pulsante RESET (p.63) utilizzando

un oggetto appuntito (se si preme il pulsante RESET vengono azzerate tutte le impostazioni, incluse quelle dell'orologio).

• La temperatura della videocamera è estremamente elevata. Spegnere la videocamera e lasciarla per qualche minuto in un luogo fresco.
• La temperatura della videocamera è estremamente bassa. Lasciare la videocamera accesa. Qualora non sia più possibile utilizzare la videocamera, spegnerla e portarla in un luogo caldo. Lasciare la videocamera in tale luogo per qualche minuto, poi accenderla.

La videocamera si riscalda.

• La videocamera può riscaldarsi durante l'uso. Non si tratta di un guasto.

L'apparecchio si spegne improvvisamente.

Utilizzare l'alimentatore CA (p. 11). Riaccendere la videocamera. - Caricare la batteria (p. 10).

Premendo START/STOP o PHOTO le immagini non vengono registrate.

• Premere MODE per accendere la spia (filmato) o foto) (p. 12).
• La videocamera sta registrando l'immagine appena ripresa sul supporto di registrazione. Durante questa fase, non è possibile effettuare una nuova registrazione.
• Il supporto di registrazione è pieno. Eliminare le immagini non necessarie (p. 41).
• Il numero totale di scene dei filmati o di foto supera la capacità di registrazione della videocamera. Eliminare le immagini non necessarie (p. 41).

La registrazione si arresta.

• La temperatura della videocamera è estremamente alta/bassa. Spegnere la videocamera e lasciarla per qualche minuto in un luogo fresco/caldo.

"PMB" non può essere installato.

• Controllare l'ambiente informatico o la procedura di installazione richiesti per installare "PMB" (p.24).

"PMB" non funziona correttamente.

• Uscire da "PMB" e riavviare il computer.

La videocamera non viene riconosciuta dal computer.

• Scollegare gli apparecchi dalle prese USB del computer, a parte tastiera, mouse e la videocamera.
• Scollegare il cavo USB dal computer e dalla videocamera, e riavviare il computer, poi ricollegare il computer e la videocamera nell'ordine corretto.

Indicazioni di autodiagnostica/ Indicatori di avviso

Se sullo schermo LCD appaiono degli indicatori, controllare quanto segue. Qualora i problemi persistano nonostante siano stati effettuati un paio di tentativi, contattare un rivenditore Sony o un centro di assistenza tecnica locale Sony autorizzato.

C:04:□□

• La batteria non è una batteria "InfoLITHIUM" (serie H). Utilizzare una batteria "InfoLITHIUM" (serie H) (p. 10).
• Collegare saldamente lo spinotto CC dell'alimentatore CA alla presa DC IN della videocamera (p.10).

C:13: □ / C:32: □

• Scollegare la fonte di alimentazione. Ricollegarla, quando si utilizza di nuovo la videocamera.

E:20: □ / E:31: □ / E:61: □ / E:62: □ / E:91: □ / E:94: □ / E:95: □ / E:96: □

• La videocamera deve essere sottoposta a riparazione. Contattare un rivenditore Sony o un centro di assistenza locale Sony autorizzato. Riferire il codice a 5 caratteri che inizia con la lettera "E".

101-0001

• Quando l'indicatore lampeggia lentamente, il file è danneggiato o illeggibile.

#

• Il disco fisso della videocamera è pieno. Eliminare le immagini non necessarie sul disco fisso (p. 41).
• Potrebbe essersi verificato un errore con il disco fisso della videocamera.

• La carica della batteria è bassa.

• La temperatura della videocamera sta diventando alta. Spegnere la videocamera e lasciarla in un luogo freddo.

• La temperatura della videocamera è bassa. Far riscaldare la videocamera.

Non è inserita alcuna "Memory Stick PRO Duo" (p.43). - Quando l'indicatore lampeggia, non è disponibile spazio libero sufficiente per la registrazione di immagini. Eliminare le immagini non necessarie (p. 41), o formattare la "Memory Stick PRO Duo" (p.41) dopo aver memorizzato le immagini su un altro supporto. - Il file di database delle immagini è danneggiato. Controllare il file di database

Precauzioni

delle immagini toccando (HOME) → (GESTIONE SUPPORTO) → [RIP.F.DBASE IMM.] → il supporto di registrazione.

• La "Memory Stick PRO Duo" è danneggiata. Formattare la "Memory Stick PRO Duo" con la videocamera (p. 41).

• È stata inserita una "Memory Stick Duo" non compatibile (p. 43).

• L'accesso alla "Memory Stick PRO Duo" è stato limitato su un altro apparecchio.

4 (HDR-XR200E/XR200VE)

• Vi sono dei problemi relativi al flash.

• La quantità di luce non è sufficiente. Utilizzare il flash. (HDR-XR200E/XR200VE)
• La videocamera è instabile. Tenere la videocamera ferma con entrambe le mani. Tuttavia, tenere presente che l'indicatore di avviso relativo alle vibrazioni rimane visualizzato.

• La funzione del sensore caduta si è attivata. Potrebbe non essere possibile registrare o riprodurre le immagini.

• Il supporto di registrazione è pieno. Cancellare le immagini non necessarie (p. 41).
• Non è possibile registrare foto durante l'elaborazione. Attendere alcuni istanti, poi procedere con la registrazione.

Informazioni su uso e manutenzione

• Non utilizzare o conservare la videocamera e gli accessori nei luoghi seguenti:
• In luoghi eccessivamente caldi, freddi o umidi. Non esporre mai la videocamera e gli accessori a temperature superiori a 60°C, ad esempio alla luce solare diretta, in prossimità di fonti di calore o all'interno di un'auto parcheggiata al sole. In caso contrario, potrebbero presentare problemi di funzionamento o deformarsi.
• In prossimità di forti campi magnetici o di vibrazioni meccaniche. In caso contrario, la videocamera potrebbe presentare problemi di funzionamento.
• In prossimità di onde radio o radiazioni potenti. È possibile che la videocamera non sia in grado di registrare correttamente.
• In prossimità di sintonizzatori AM e di apparecchi video. Potrebbero verificarsi disturbi.
• Su spiagge di sabbia o in luoghi polverosi. Qualora della sabbia o della polvere penetrino nella videocamera, quest'ultima potrebbe presentare problemi di funzionamento, talvolta irreparabili.
• In prossimità di finestre o all'aperto, dove lo schermo LCD o l'obiettivo possono essere esposti alla luce diretta del sole. Questo danneggia l'interno dello schermo LCD.
• Utilizzare la videocamera con alimentazione da 6,8 V/7,2 V CC (batteria) o da 8,4 V CC (alimentatore CA).
• Per il funzionamento con l'alimentazione CC o CA, utilizzare gli accessori consigliati nelle presenti istruzioni per l'uso.
• Non far bagnare la videocamera esponendola, ad esempio, alla pioggia o all'acqua del mare. Se si bagna, la videocamera potrebbe presentare problemi di funzionamento, talvolta irreparabili.
• Qualora oggetti solidi o sostanze liquide penetrino all'interno della videocamera, scollegarla e farla controllare da un rivenditore Sony prima di utilizzarla di nuovo.
• Maneggiare il prodotto con cura ed evitare di smontarlo, modificarlo, sottoporlo a urti

o impatti quali colpi, cadute o calpestamenti. Prestare particolare attenzione all'obiettivo.

• Tenere la videocamera spenta quando non si intende utilizzarla. Non avvolgere la videocamera in una tovaglia o simili durante l'uso. In caso contrario, è possibile che si surriscaldi internamente.
• Quando si intende scollegare il cavo di alimentazione, tirarlo afferrando la spina e non il cavo stesso. Non danneggiare il cavo di alimentazione, ad esempio collocandovi sopra oggetti pesanti.
• Non utilizzare batterie deformate o danneggiate.
• Mantenere puliti i contatti metallici.
• Tenere il telecomando senza fili e la pila piatta fuori dalla portata dei bambini. Qualora la pila venga ingerita accidentalmente, consultare immediatamente un medico.
• Qualora la pila produca una perdita di liquido elettrolitico:
• Consultare un centro assistenza Sony autorizzato. - Lavare via il liquido eventualmente entrato in contatto con la pelle.
• Qualora il liquido entri in contatto con gli occhi, sciacquare abbondantemente con acqua e consultare un medico.

Quando non si utilizza la videocamera per periodi di tempo prolungati

• Per mantenere la videocamera in uno stato ottimale per un lungo periodo di tempo, accenderla e lasciarla funzionare registrando e riproducendo immagini approssimativamente una volta al mese.
• Scaricare completamente la batteria prima di riporla.

Schermo LCD

Non esercitare pressione eccessiva sullo schermo LCD, perché questo potrebbe danneggiarlo. - Se la videocamera viene utilizzata in un luogo freddo, è possibile che sullo schermo LCD venga visualizzata un'immagine residua. Non si tratta di un guasto.

• Durante l'uso della videocamera, è possibile che la parte posteriore dello schermo LCD si surriscaldi. Non si tratta di un guasto.

Pulizia dello schermo LCD

• Se lo schermo LCD viene sporcato da impronte o polvere, si consiglia di pulirlo utilizzando un panno morbido. Qualora si utilizzi il kit di pulizia per schermi LCD (in vendita separatamente), non applicare il liquido di pulizia direttamente sullo schermo LCD. Utilizzare la carta di pulizia inumidita con il liquido.

Cura e manutenzione del corpo della videocamera

• Qualora il corpo della videocamera si sia sporcato, pulirlo con un panno morbido leggermente inumidito con acqua, poi asciugarlo con un panno morbido asciutto.
• Per non danneggiare la verniciatura, evitare quanto segue:
• Utilizzare solventi chimici quali solventi, benzina, alcol, panni trattati chimicamente, repellenti, insetticidi e creme solari.
• Utilizzare la videocamera con le mani sporche di tali sostanze.
• Lasciare che il corpo della videocamera entri in contatto con oggetti di gomma o in vinile per un periodo di tempo prolungato.

Cura e conservazione dell'obiettivo

• Pulire la superficie dell'obiettivo utilizzando un panno morbido nei casi seguenti:
• Quando sulla superficie dell'obiettivo sono presenti impronte
• In luoghi caldi o umidi
• Quando l'obiettivo viene esposto alla salsedine, ad esempio al mare
• Conservare l'obiettivo in un luogo ben ventilato e non esposto a polvere o sporcizia.
• Per evitare la formazione di muffa, pulire regolarmente l'obiettivo come descritto in precedenza.

Carica della batteria ricaricabile preinstallata

La videocamera dispone di una batteria ricaricabile preinstallata che consente di conservare la data, l'ora e altre impostazioni anche quando la videocamera viene spenta. La batteria ricaricabile preinstallata viene sempre caricata quando la videocamera è collegata alla presa di rete elettrica mediante l'alimentatore CA o quando è montata la batteria. La batteria ricaricabile si scarica completamente dopo circa 3 mesi, se la videocamera non viene utilizzata. Utilizzare la videocamera dopo aver caricato la batteria ricaricabile preinstallata. Tuttavia, anche se non si carica la batteria ricaricabile preinstallata, questo non influisce sul funzionamento della videocamera, a meno che non si intenda registrare la data.

Procedure

Collegare la videocamera a una presa di rete elettrica utilizzando l'alimentatore CA in dotazione e lasciarla con lo schermo LCD chiuso per più di 24 ore.

Nota sullo smaltimento e la cessione della videocamera

Anche qualora si esegua la funzione [FORMATTAZ.SUPP.] o la formattazione del disco fisso della videocamera, potrebbe non essere possibile cancellare completamente i dati dal disco fisso. Quando si cede la videocamera, si consiglia di eseguire la funzione [SVUOTA] (vedere "Come ottenere informazioni dettagliate alla "Guida all'uso Handycam" p.51.) per evitare il ripristino dei propri dati. Inoltre, quando si deve smaltire la videocamera, si consiglia di distruggerla fisicamente.

Nota sullo smaltimento e la cessione delle "Memory Stick PRO Duo"

Anche se si eliminano i dati contenuti nelle "Memory Stick PRO Duo" o si formattano le "Memory Stick PRO Duo" sulla videocamera o su un computer, è possibile che i dati non vengano eliminati completamente dalle "Memory Stick PRO Duo". Quando si cede la "Memory Stick

PRO Duo" a qualcuno, si consiglia di eliminare completamente i dati utilizzando un software di cancellazione dei dati su un computer. Inoltre, quando si deve smaltire la "Memory Stick PRO Duo", si consiglia di distruggerla fisicamente.

Sostituzione della pila del telecomando senza fili (HDR-XR200E/XR200VE)

① Premendo la linguetta, inserire un'unghia nella scanalatura ed estrarre lo scomparto pila. ② Inserire una pila nuova con il lato + rivolto verso l'alto. ③ Inserire di nuovo lo scomparto pila nel telecomando senza fili finché non scatta in posizione.

AVVISO

Se non viene utilizzata correttamente, la pila potrebbe esplodere. Non ricaricarla, smontarla o gettarla nel fuoco.

• Quando la pila al litio si scarica, il raggio d'azione del telecomando senza fili si riduce oppure il telecomando senza fili stesso non funziona correttamente. In tal caso, sostituire la pila con un'altra pila al litio Sony CR2025. L'uso di un'altra pila potrebbe presentare il rischio di incendio o di esplosione.

Caratteristiche tecniche

Sistema

Segnale video: colore PAL, standard CCIR Specifica HDTV 1080/50i

Formato di registrazione: Video: HD: compatibile con il formato MPEG-4 AVC/H.264 AVCHD SD:MPEG2-PS Audio:Dolby Digital 2ch/5,1ch Dolby Digital 5.1 Creator

Formato file delle foto: compatibile DCF Ver.2.0, compatibile Exif Ver.2.21, compatibile MPF Baseline

Supporto di registrazione: Disco fisso: HDR-XR100E/XR105E/XR106E: 80 GB HDR-XR200E/XR200VE: 120 GB "Memory Stick PRO Duo" Nella misurazione della capacità dei supporti di memorizzazione, 1 GB è pari a 1 miliardo di byte, una frazione dei quali viene utilizzata per la gestione dei dati.

Dispositivo di imaging: sensore CMOS da 3,6 mm (tip 1/5) Pixel in registrazione (foto, 4:3): Max. 4,0 mega (2304×1728) pixel* Valore approssimativo: circa 2 360 000 pixel Effettivi (filmato, 16:9): HDR-XR100E/XR105E/XR106E: circa 1 430 000 pixel HDR-XR200E/XR200VE: circa 1 490 000 pixel Effettivi (foto, 16:9): circa 1 490 000 pixel Effettivi (foto, 4:3): circa 1 990 000 pixel

Obiettivo: HDR-XR100E/XR105E/XR106E: Carl Zeiss Vario-Tessar 10× (ottico), 20×, 120× (HDR-XR100E/XR105E), 150× (HDR-XR106E) (digitale) Diametro del filtro: 30 mm da F1,8 a 2,2 Lunghezza focale: f=da 3,2 a 32,0 mm Se convertito nel formato delle fotocamere a pellicola da 35 mm Per i filmati*: da 42 a 497 mm (16:9) Per le foto: da 38 a 380 mm (4:3) HDR-XR200E/XR200VE: Carl Zeiss Vario-Sonnar T 15× (ottico), 30×, 180× (digitale) Diametro del filtro: 30 mm da F1,8 a 2,6 Lunghezza focale: f=da 3,1 a 46,5 mm

Se convertito nel formato delle fotocamere a pellicola da 35 mm Per i filmati: da 40 a 600 mm (16:9) Per le foto: da 37 a 555 mm (4:3)

Temperatura colore: [AUTOMATICO], [UNA PRESS], [INTERNI] (3 200 K), [ESTERNI] (5 800 K)

Illuminazione minima: 5 lx (lux) ([OTTURATORE LENTO AUTO] [ATTIVATO], tempo di otturazione 1/25 di sec.) 0 lx (lux) (durante l'uso della funzione NightShot (HDR-XR200E/ XR200VE))

• La disposizione esclusiva dei pixel offerta dal sistema ClearVid di Sony e dal sistema di elaborazione delle immagini (BIONZ) consente di ottenere una risoluzione delle foto equivalente alle dimensioni descritte.

** Le cifre sulla lunghezza focale sono cifre effettive derivanti dall'angolo di lettura grandangolare dei pixel.

Connettori di ingresso/uscita

Connettore remoto A/V: presa di uscita a componenti/video e audio

Presa HDMI OUT: miniconnettore HDMI

Presa USB: mini-B (HDR-XR105E/XR106E: solo in uscita)

Schermo LCD

Imagine: 6,7 cm (tip 2,7, rapporto di formato 16:9)

Numero complessivo di puniti: 211 200 (960 × 220)

Informazioni generali

Requisiti di alimentazione: CC 6,8 V/7,2 V (batteria) CC 8,4 V (alimentatore CA)

Assorbimento medio: HDR-XR100E/XR105E/XR106E: durante la registrazione con la videocamera in condizioni di luminosità normale: Disco fisso: HD: 3,8 W SD: 3,1 W "Memory Stick PRO Duo": HD: 3,5 W SD: 3,0 W HDR-XR200E/XR200VE: durante la registrazione con la videocamera in condizioni di luminosità normale: Disco fisso: HD: 3,9 W SD: 3,3 W "Memory Stick PRO Duo": HD: 3,5 W SD: 3,0 W

Temperatura di esercizio: 0°C - 40°C Temperatura di conservazione: -20°C + 60°C

69× 68× 129mm (l / a / p) incluse le parti sporgenti e con la batteria ricaricabile in dotazione montata

HDR-XR200E/XR200VE:

70× 68× 122mm (l / a / p) incluse le parti sporgenti

70 × 68 × 133 mm(l / a / p) incluse le parti sporgenti e con la batteria ricaricabile in dotazione montata

Peso (appross.):

HDR-XR100E/XR105E/XR106E: 330g solo unità principale

410g , inclusa la batteria ricaricabile in dotazione

HDR-XR200E/XR200VE: 390 g solo unità principale

470 g, inclusa la batteria ricaricabile in dotazione

Requisiti di alimentazione: CA 100 V - 240 V, a 50 Hz / 60 Hz

Corrente richiesta: da 0,35 A a 0,18 A

Assorbimento: 18 W

Voltaggio in uscita: CC 8,4 V*

Temperatura di esercizio: 0 °C - 40 °C

Temperatura di conservazione: -20 °C + 60 °C

Dimensioni (appross.): 48 x 29 x 81 mm (l/a/p) esclude le parti sporgenti

Peso (appross.): 170 g escluso il cavo di alimentazione (cavo di rete elettrica)

• Per altre caratteristiche tecniche, vedere l'etichetta sull'alimentatore CA.

Batteria ricaricabile NP-FH60

Voltaggio massimo in uscita: CC 8,4 V Voltaggio in uscita: CC 7,2 V

Voltaggio massimo di carica: CC 8,4 V Corrente massima di carica: 2,12 A

Capacità: 7,2 Wh (1000 mAh)

Suggerimento: Li-ion

Il design e le caratteristiche tecniche della videocamera e degli accessori sono soggetti a modifiche senza preavviso.

Prodotto su licenza dei Dolby Laboratories.

Tempo previsto di carica e di utilizzo per la batteria in dotazione (in minuti)

HDR-XR100E/XR105E/XR106E

Supporto di registrazione	Disco fisso		"Memory Stick PRO Duo"
	HD SD	HD SD
Tempo di carica (carica completa)	135
Tempo di registrazione in modo continuo	110 135	120 140
Tempo di registrazione tipico	55 65	60 70
Tempo di riproduzione	150 170	170 195

HDR-XR200E/XR200VE

Supporto di registrazione	Disco fisso		"Memory Stick PRO Duo"
	HD SD	HD SD
Tempo di carica (carica completa)	135
Tempo di registrazione in modo continuo	105 130	120 140
Tempo di registrazione tipico	50 65	60 70
Tempo di riproduzione	145 160	170 195

• Il tempo di registrazione e di riproduzione è un tempo approssimativo disponibile utilizzando una batteria completamente carica.
• Qualità di immagine ad alta definizione (HD)/Qualità di immagine a definizione standard (SD)
• Condizione di registrazione: modalità di registrazione [SP], retroilluminazione LCD [ATTIVATO]
• Il tempo di registrazione normale indica la durata quando si effettuano ripetutamente avvii/arresti della registrazione, accensioni/spegnimenti e zoomate.

Tempo di registrazione previsto dei filmati sul disco fisso interno

Per impostare la modalità di registrazione, toccare (HOME) → (POSTAZIONI) → [IMP.FILM.VCAM.] → [MODO REG.]. Nell'impostazione predefinita, la modalità di registrazione è [HD SP] (p.47).

Qualità di immagine ad alta definizione (HD) in h (ore) m (minuti)

Modo di registrazione	Tempo di registrazione
	HDR-XR100E/ XR105E/ XR106E	HDR-XR200E HDR-XR200VE
[HD FH] 9	h 40 m 14 h 30	m 14 h 30 m
[HD HQ]	19 h 40 m 29 h	40 m 29 h 30 m
[HD SP] 24	h 0 m 36 h 0	m 35 h 50 m
[HD LP] (5,1 ch)*	32 h 0 m 48	h 10 m 47 h 50 m
[HD LP] (2 ch)*	33 h 30 m 50	h 30 m 50 h 10 m

Qualità di immagine a definizione standard (SD) in h (ore) m (minuti)

Modo di registrazione	Tempo di registrazione
	HDR-XR100E/ XR105E/ XR106E	HDR-XR200E	HDR-XR200VE
[SD HQ] 19 h 40 m 29 h	40 m 29 h 30 m
[SD SP] 29 h 10 m 43 h 50 m 43 h 40 m
[SD LP] (5,1 ch)*	56 h 0 m 84 h 10 m 83 h 40 m
[SD LP] (2 ch)*	61 h 0 m 91 h 50 m 91 h 20 m

Esempio di tempo di registrazione previsto di filmati in una "Memory Stick PRO Duo"

Modo di registrazione	Per una capacité di 4 GB in minuti
	Alta definizione (HD)	Definizione standard (SD)
[FH] 25 (25)	--
[HQ]	55 (35)	55 (50)
[SP]	65 (45)	80 (50)
[LP](5,1 ch)*	90 (70) 160 (105)
[LP](2 ch)*	95 (70) 170 (110)

• È possibile modificare il formato dell'audio di registrazione con [MODO AUDIO] (p.47).
• La durata riportata tra parentesi è il tempo di registrazione minimo. Viene utilizzata una "Memory Stick PRO Duo" Sony.
• Il tempo di registrazione varia a seconda delle condizioni di registrazione e del tipo di "Memory Stick" utilizzata.
• Informazioni sul tempo di carica/registrazione/riproduzione
• Misurato utilizzando la videocamera a una temperatura di 25°C (si consiglia una temperatura compresa tra 10°C e 30°C).
• Il tempo di registrazione e di riproduzione disponibile risulterà inferiore alle basse temperature o a seconda delle condizioni d'uso della videocamera.

Indicatori sullo schermo

Marchi

- "Handycam" e sono marchi registrati di Sony Corporation. - "AVCHD" e il logo "AVCHD" sono marchi di Panasonic Corporation e Sony Corporation. "Memory Stick", "Memory Stick Duo", "MEMORY STICK PRO"

Memory Stick" e "MagicGate Memory Stick Duo" sono marchi o marchi registrati di Sony Corporation.

"InfoLITHIUM" è un marchio di Sony Corporation. - "x.v.Color" è un marchio di Sony Corporation. "BIONZ" è un marchio di Sony Corporation. "BRAVIA" è un marchio di Sony Corporation. - "Blu-ray Disc" e il relativo logo sono marchi. - Dolby e il simbolo della doppia D sono marchi di Dolby Laboratories. - HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi o marchi registrati di HDMI Licensing LLC. - Microsoft, Windows, Windows Media, Windows Vista e DirectX sono marchi o marchi registrati di Microsoft Corporation negli Stati Uniti e/o in altre nazioni. - Macintosh e Mac OS sono marchi registrati di Apple Inc. negli Stati Uniti e in altre nazioni. - Intel, Intel Core e Pentium sono marchi o marchi registrati di Intel Corporation o delle sue consociate negli Stati Uniti e in altre nazioni. - "PLAYSTATION" è un marchio registrato di Sony Computer Entertainment Inc. - Adobe, il logo Adobe e Adobe Acrobat sono marchi o marchi registrati di Adobe Systems Incorporated negli Stati Uniti e/o in altre nazioni. - "NAVTEQ" e "NAVTEQ MAPS" sono marchi registrati di NAVTEQ negli Stati Uniti e in altre nazioni.

Tutti gli altri nomi di prodotti citati in questo documento possono essere marchi o marchi registrati delle rispettive aziende. Inoltre, ™ e ® non vengono menzionati ad ogni occorrenza in questo manuale.

Parte superiore, parte superiore sinistra, parte centrale destra

Parte inferiore

Parte superiore sinistra

Indicatore Significato
A	Pulsante HOME
5.1ch 2ch	MODO AUDIO
	Registrazione con timer automatico
	Stato del rilevamento GPS
	Ubicazione corrente
	Flash, RID.OC.ROSSI
	MIC.ZOOM INCOR.
	LIV.RIF.MIC.basso
4:3	SEL.RP.FORM.
60 min	Carica residua della batteria
	Pulsante per tornare indietro

Parte centrale

Indicatore Significato
[ATTESA]/[REG.]	Stato della registrazione
4,0M 3.0M1,9M VGA	Dimensioni foto
	Impostazionevisualizzazione in serie
	NightShot
	Indicatori di avviso
	Modo di riproduzione

Parte superiore destra

Indicatore Significato
HDD: SP/SD: SP	Qualità immagine in registrazione (HD/SD) e modo di registrazione (FH/HQ/SP/LP)
0:00:00	Supporto di registrazione/ riproduzione
[00min]	Tempo residuo di registrazione previsto
DISS. DISS. BIANCO NERO	DISSOLVENZA
OFF	Retroilluminazione dello schermo LCD disattivata
OFF	Sensore caduta disattivato
	Sensore caduta attivato
99990-99990-	Numero approssimativo di fotore registraribili e supporto di registrazione
101	Cartella di riproduzione
100/112	Numero del filmato o della fotoin fase di riproduzionenumerototale di filmati o fotore registrati

Parte inferiore

Indicatore Significato
	RILEVAM.VOLTI
	Rilevamento dei sorrisi impostato
	Messa a fuoco manuale
	SELEZIONE SCENA
	Bilanciamento del bianco
	Funzione SteadyShot disattivata
	ESPOSIZIONE/ESPOS. SPOT
	RIPR.RAVV.
(COLOR)	X.V.COLOR

Indicatore Significato
O-n	Imagine protetta
Dw Df	OBIETTIVO CONV.
=	Pulsante OPTION
-	Tasto VISUALIZZA IMMAGINI
-	Pulsante di visualizzazione in series
101-0005	Nome del file di dati
	Pulsante VISUAL INDEX

Gli indicatori e le loro posizioni sono approssimativi e possono variare rispetto a quelli reali. - A seconda dei modelli di videocamera, alcuni indicatori potrebbero non venire visualizzati.

I numeri tra parentesi indicano le pagine di riferimento.

HDR-XR100E/XR105E/XR106E

HDR-XR200E/XR200VE

1 Microfono incorporato 2 Active Interface Shoe

L'Active Interface Shoe fornisce alimentazione ad accessori opzionali quali illuminatori video, flash o microfoni. L'accessorio installato deve essere attivato o disattivato mediante il commutatore POWER della videocamera.

3 Presa HDMI OUT (mini) (22) 4 Connettore remoto A/V (22, 39) 5 Presa (USB) (25, 30, 31, 38) HDR-XR105E/XR106E: solo in uscita 6 Obiettivo (obiettivo Carl Zeiss) 7 Flash (17)

8 Spia di registrazione della videocamera (49)

La spia di registrazione della videocamera si illumina in grosso in fase di registrazione. La spia lampeggia quando la capacità residua di registrazione del supporto o la carica della batteria stanno per esaurirsi.

9 Sensore dei comandi a distanza/porta a infrarossi 10 Commutatore LENS COVER

1 Schermo LCD/schemo tattile (12) 2 Tasto HOME (44) 3 Tasti dello zoom (15, 17, 21) 4 Tasto START/STOP (15)

HDR-XR100E/XR105E/XR106E

HDR-XR200E/XR200VE

1 Tasto VISUALIZZA IMMAGINI (19) 2 Tasto DISC BURN (30) 3 Tasto EASY (18) 4 Interruttore GPS (HDR-XR200VE) (18) 5 Pulsante RESET

Premere RESET per inizializzare tutte le impostazioni, incluse quelle dell'orologio.

6 Tasto POWER (13) Tasto NIGHTSHOT (42) Tasto DISP (display) (20)

Per spegnere la retroilluminazione dello schermo LCD, premere e tenere premuto DISP. Per accenderla, premere e tenere premuto di nuovo DISP.

Diffusore Spia di accesso ("Memory Stick PRO Duo") (43)

Quando la spia è accesa o lampeggia, la videocamera sta leggendo o scrivendo dati.

11 Alloggiamento per "Memory Stick PRO Duo" (43)

1 Spia di modo (fob) (12) 2 Spia CHG (HDR-XR100E/XR105E/XR106E)/CHG (HDR-XR200E/XR200VE) (10) 3 Spia ACCESS (disco fisso) (10) Quando la spia è accesa o lampeggia, la videocamera sta leggendo o scrivendo dati. 4 Batteria (10) 5 Presa DC IN (10) 6 Leva dello zoom elettrico (15, 17, 21) 7 Tasto PHOTO (17) 8 Tasto MODE (16) 9 Pulsante START/STOP (15) 10 Cinghia dell'impugnatura (14) 11 Gancio per tracolla 12 Attacco per il treppiede (42) 13 Leva di sblocco BATT (battery) (11)

A/V cavo di collegamento 39 Accensione dell'apparecchio ....12 Accessori in dotazione 3 Active Interface Shoe 62 AVCHD. 28,37

B

Batteria 10

C

Cancella 41 Caratteristiche tecniche 57 Carica della batteria 10 Carica della batteria all'estero....11 Cattura di foto da un filmato ...36 Computer. 24 Copia 44 Copia di un disco 36 Creazione di un disco 28,37 Creazione di un disco con qualità di immagine ad alta definizione (HD) 33 Creazione di un disco con qualità di immagine a definizione standard (SD) 35

D

Disco Blu-ray 34

Duplicazione 44

E

Easy PC Back-up 31

F

Filmati 14, 19 Flusso delle operazioni 7 Formattare 41 Foto 16,21 Funzione HELP 45

G

Guida all'uso Handycam. 51 GUIDA COLLEG.TV 22 Guida di PMB 32

H

HOME MENU 44, 46

1

Impostazione della data e dell'ora 12 Indicatori di avviso 53 Indicatori sullo schermo 60 Indicazione di autodiagnostica 53 Installare 25

L

Lingua 13

M

Macintosh 25 Manutenzione 54 Masterizzatore di DVD 38 "Memory Stick" 43 "Memory Stick PRO Duo" 43 Menu 44 Modifica dei filmati 36

N

NightShot 42

0

One Touch Disc Burn 30

OPTION MENU 45, 50

P

Parte controlli 62

Per utilizzare una presa di rete elettrica (presa a muro) come fonte di alimentazione 11

Pila del telecomando 56

Qualità di immagine 42

Qualità di immagine ad alta definizione (HD) 42

Qualità di immagine a definizione standard (SD) 42

R

Registrazione di dischi 39

Registrazione 14

RESET 63 Riparazione 52 Riproduzione 19 Riproduzione di un disco con qualità di immagine ad alta definizione (HD) 34 Risoluzione dei problemi 52

Segnali acustici delle operazioni 13 Sistema informatico 24 Software 25 Supporto di registrazione 42

#

Televisore 22 Tempo di registrazione e riproduzione 58 Treppiede 42

Unità o cartella di destinazione 32

USB 25,38

Uso della funzione Easy Handycam 18

V

VISUAL INDEX 19

Volume 21

W

Windows 24

7

Zoom 15, 17, 21

Gli elenchi dei menu si trovano alle pagine da 46 a 50.

Lees dit eerst
