MANUALE UTENTE GTI 1500 Crunch

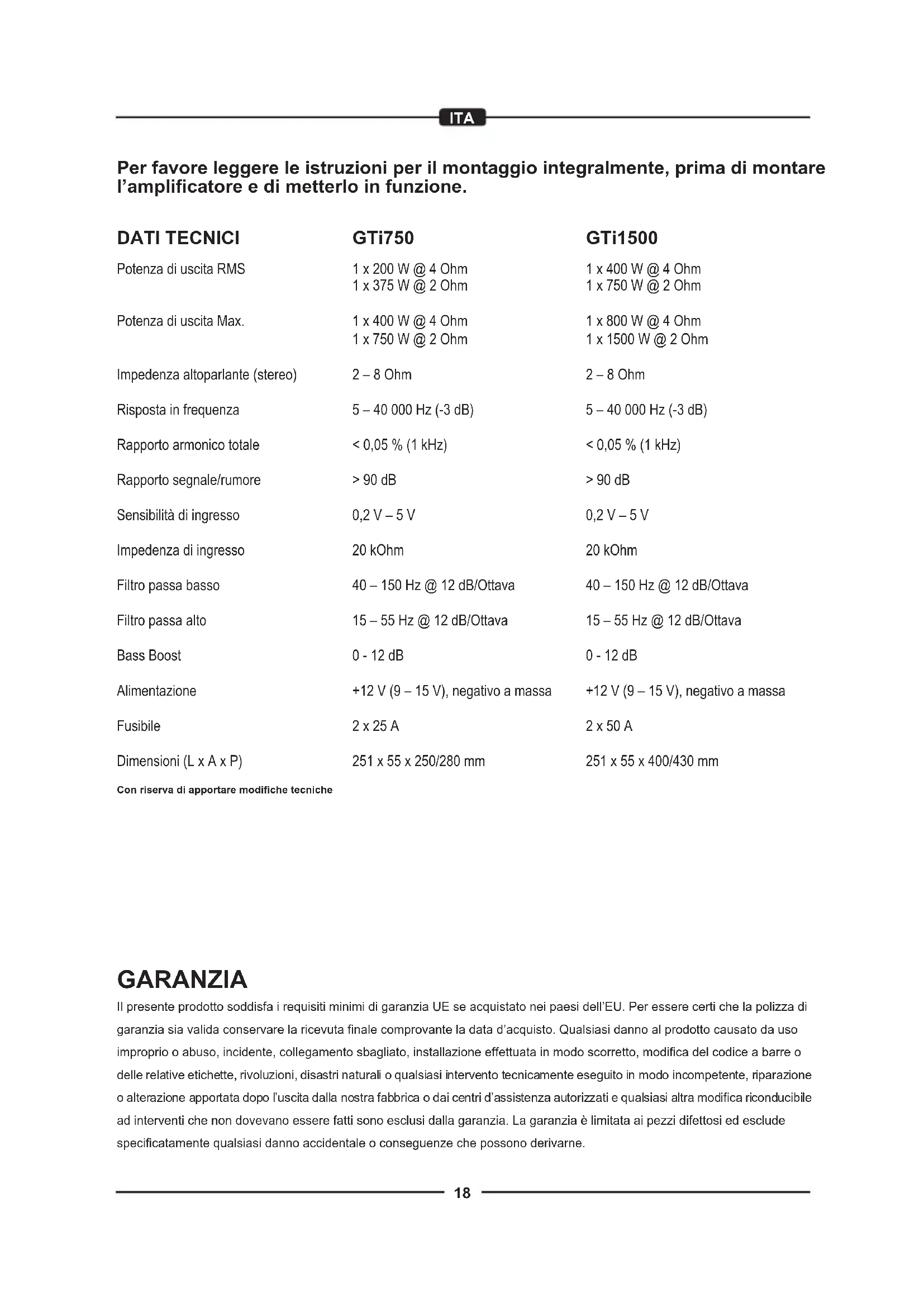

+12 V (9 – 15 V), negativo a massa 2 x 25 A 251 x 55 x 250/280 mm GARANZIA Il presente prodotto soddisfa i requisiti minimi di garanzia UE se acquistato nei paesi dell’EU. Per essere certi che la polizza di garanzia sia valida conservare la ricevuta finale comprovante la data d’acquisto. Qualsiasi danno al prodotto causato da uso improprio o abuso, incidente, collegamento sbagliato, installazione effettuata in modo scorretto, modifica del codice a barre o delle relative etichette, rivoluzioni, disastri naturali o qualsiasi intervento tecnicamente eseguito in modo incompetente, riparazione o alterazione apportata dopo l’uscita dalla nostra fabbrica o dai centri d’assistenza autorizzati e qualsiasi altra modifica riconducibile ad interventi che non dovevano essere fatti sono esclusi dalla garanzia. La garanzia è limitata ai pezzi difettosi ed esclude specificatamente qualsiasi danno accidentale o conseguenze che possono derivarne. GTi1500 1 x 400 W @ 4 Ohm 1 x 750 W @ 2 Ohm 1 x 800 W @ 4 Ohm 1 x 1500 W @ 2 Ohm 2 – 8 Ohm 5 – 40 000 Hz (-3 dB) < 0,05 % (1 kHz) > 90 dB 0,2 V – 5 V 20 kOhm 40 – 150 Hz @ 12 dB/Ottava 15 – 55 Hz @ 12 dB/Ottava

- Questo apparecchio é adatto unicamente ad essere collegato con un sistema elettrico a 12 Volt con massa negativa. - Il calore irradiato durante l’erogazione di potenza richiede un posizionamento con una sufficiente circolazione d’aria. É molto importante che le alette di raffreddamento del dissipatore non siano adiacenti ad una paratia che possa limitare la circolazione d´aria. L’amplificatore non deve essere montato in spazi piccoli o non ventilati (per es. incavo della ruota di scorta o sotto la moquette dell’autoveicolo). É consigliabile una sistemazione nel bagagliaio. - Montare l’amplificatore in modo tale che sia completamente protetto da urti, polvere e sporcizia. - Fare attenzione al fatto che i cavi d’ingresso e d’uscita siano sufficientemente lontani dai cavi dell’alimentazione elettrica, altrimenti si possono verificare irradiazioni di disturbo. - Fare attenzione al fatto che i controlli e gli elementi di comando siano accessibili dopo il montaggio. - Le prestazioni e l’affidabilità dell’impianto dipendono dalla qualità del montaggio. Affidare preferibilmente il montaggio ad un esperto, specialmente se poi si tratta di una installazione con diversi altoparlanti o di un sistema complesso multiplo. - Il cavo audio e il cavo di alimentazione non vanno fatti correre lungo lo stesso lato della vettura. CONNESSIONI ATTENZIONE: Prima di iniziare con l’installazione staccare il morsetto negativo della batteria dell’auto, per evitare cortocircuiti. Il normale cablaggio elettrico nelle reti di bordo dell’auto non é sufficiente per il fabbisogno di un ampli- ficatore di potenza. Fare attenzione al fatto che i conduttori elettrici del GND e del morsetto + 12 V siano sufficientemente dimensionati. Per l’allacciamento della batteria ai morsetti elettrici dell’amplificatore si deve usare un cavo con un diametro di almeno 16 mm

Innanzitutto creare un collegamento tra il morsetto GND dell’amplificatore e il polo negativo della batteria. É molto importante creare un buon collegamento. Eliminare accuratamente residui di sporcizia dal punto di collegamento con la batteria. Un collegamento allentato può avere come conseguenze un malfunzionamento o disturbi e distorsioni. L’attacco dell’amplificatore +12 V viene collegato attraverso un cavo elettrico con un dispositivo di pro- tezione integrato, al polo positivo della batteria. Il dispositivo di protezione si dovrebbe trovare nelle vicinanze della batteria, per motivi di sicurezza la lunghezza del cavo dal polo positivo della batteria fino al dispositivo di protezione deve essere inferiore a 30 cm. Inserire il dispositivo di protezione dopo aver terminato i lavori d’installazione compresi i collegamenti degli altoparlanti.Ora allacciare il cavo del telecomando del autoradio alla presa di controllo REMOTE dell’amplificatore. Per l’allacciamento del collegamento REMOTE dell’amplificatore con il dispositivo di controllo é sufficiente un cavo del diametro di 0,5 mm

CAVI AUDIO Consigliamo di effettuare un'installazione isolata, facendo passare il cavo di alimentazione attraverso il sotto-porta che si trova lungo il lato sinistro e il cavo audio attraverso il sotto-porta che si trova sul lato destro, o viceversa. Così facendo, si riducono le interferenze determinate dalla componente diafonica di disturbo dei canali audio.20 ITA COLLEGAMENTI ALTOPARLANTI - l´impedenza non deve essere inferiore a 2 ohm. - Non collegare mai i cavi altoparlanti alla massa della carrozzeria o al +12V. Se l’amplificatore viene fatto funzionare con valori terminali bassi o in modo sbagliato ciò può portare al danneggiamento sia dello stesso amplificatore che anche degli altoparlanti. In questo caso la garanzia non é più valida. USCITA PER IL COLLEGAMENTO DI AMPLIFICATORI AGGIUNTIVI Il segnale di ingresso sui connettori INPUT (Fig. 1,9) sarà indirizzato, in stereo, ai connecttori OUTPUT (Fig. 1, 8) per permettere di collegare amplificatori aggiuntivi.

La sensibilità d’ingresso può essere adattata ad ogni autoradio o ad ogni sorgente. Ruotare il regolatore di volume audio della radio sulla posizione centrale e regolare poi il regolatore del livello d’ingresso (Fig. 1,7) in modo tale da ottenere un volume audio medio. Con questa regolazione si ottiene una prestazione con riserva di potenza in presenza di un rapporto segnale rumore ottimale.

SENSIBILITÀ D’INGRESSO

Se l´amplificatore è impiegato per pilotare un subwoofer, posizionare lo switch (Fig. 1, 5) in posizione "LP/BP". Impostare la frequenza di crossover desiderata impiegando il controllo apposito (Fig. 1, 4). In questo modo solo le frequenze inferiori a quella impostata saranna amplifcate ed il subwoofer suonerà in modo più preciso ed efficente.

FILTRO PASSA BASSO REGOLABILE

Mediante il controllo subsonico / highpass (fig 1,6) puoi regolare il punto di crossover inferiore dell´uscita passa basso quando in modalità ”LP/BP” per eliminare le frequenze molto basse in modo di alleggerire il subwoofer creando un passa banda. Nel caso non vogliate impiegare questo controllo, è sufficiente portarlo all´estrema sinistra nella posizione 15Hz. NOTA: Il valore impostato del controllo subsonic / highpass (fig 1,6) non deve essere regolata ad una frequenza superiore a quella del controllo passa basso (fig 1,4). In questo caso non si avrebbe alcun suono in uscita. Se l´amplificatore è impiegato per pilotare altoparlanti posizionare lo switch (Fig. 1,5) in posizione "HP". Impostate la frequenza di crossover desirata impiegando il controllo apposito (Fig.1, 6). Questo minimizza la distorsione e l´eccesso di potenza alle frequenze inferiori. Per altoparlanti di dimensioni maggiori, posizionate lo switch (fig 1,5) nella posozione ”FULL”. In questa configurazione il controllo high pass (fig 1,6) è disabilitato.

FILTRO SUBSONIC / PASSA ALTO REGOLABILE

Mediante il controllo basse boost (fig 1,3) avete la possibilità di regolare il livello dei bassi da 0 a 12dB a 45Hz.

BASS BOOST REGOLABILE

Con l´incluso controllo remoto via cavo dei bassi puoi regolare il livello dei bassi anche dalla posizione di ascolto.

CONTROLLO REMOTO DAL LIVELLO DEI BASSI21

ITA ALIMENTAZIONE ELETTRICA E IMPIANTO D’ACCENSIONE (FIG. 2) (1) Morsetto GND per connettere la massa, sul polo negativo della batteria (2) Morsetto REM per l’accensione a distanza (3) Morsetto +12V per connetore il positivo (4) Batteria (5) Fusibile di protezione del cavo (non incluso nella confezione) (6) Cavo di accensione dell´autoradio o antenna elettrica (7) Fusibile amplificatore FIGURI (P. 28-30) Il LED (POWER, fig. 1, 1) si accende quando l´amplificatore funziona. Il LED (PROTECTION, fig. 1, 1) si accende quando l´amplificatore è troppo caldo o in caso di corto circuito o quando è collegato un carico con impedenza troppo bassa alle uscite altoparlanti. In questi casi il circuito di protezione interna spegne l´amplificatore automaticamente. L´amplificatore tornerà a funzionare normalmente dopo che il problema sarà stato risolto.

CIRCUITI DIE PROTEZIONE

CONNESSIONI E CONTROLLI (FIG. 1) (1) LED di accensione, LED della protezione (2) Connectore per il controllo remoto in dotazione dei bassi (3) Regolatore livello dei bassi (bass boost) (4) Regolatore di frequenza per il passa-basso (5) Selettore HP (filtro passa alto) / FULL / LP (filtro passa basso) (6) Regolatore di frequenza per il subsonic/passa-alto (7) Regolatore livello d‘ingresso (8) Uscita per il collegamento di amplificatori aggiuntivi (9) Ingressi audio FUNZIONAMENTO A 2 CANALI STEREO (FIG. 4) Nel caso in cui volessi impiegare l´amplificatore in modalità stereo assieme ad un secondo amplificatore identico, impiega la seguente configurazione: (1) Amplificatore 1 connesso all´uscita ”LEFT” della sorgente mediante un adattatore ad Y (2) Amplificatore 2 connesso all´uscita ”RIGHT” della sorgente mediante un adattatore ad Y (3) Altoparlante sinistro (4) Altoparlante destra

• Entrambi i connettori INPUT L/R devono essere connessi FUNZIONAMENTO A 1 CANALE MONO (FIG. 3) Nel caso in cui volessi collegare l´amplificatore con 2 canali di uscita della sorgente per pilotare uno o due subwoofer, impiega la seguente configurazione: (1) Dall´autoradio, uscita sinistra (2) Dall´autoradio, uscita destra (3) Controllo remoto dei bassi (4) Impiego con 1 subwoofer (5) Impiego con 2 subwoofer22 ITA

RISOLUZIONE DEI PROBLEMI

Se incontraste dei problemi dopo l’installazione,seguite le procedure per la localizzazione e la riparazione dei guasti elencate di sotto. Procedura 1: Controllate che l’amplificatore abbia i collegamenti adeguati. Controllate che la spia dell’ACCENSIONE sia accesa.Se la spia di ACCENSIONE è accesa,passare al numero 3, altrimenti continuare

1. Controllare il fusibile in linea sul cavo positivo della batteria.Sostituire,se necessario.

2. Controllare il fusibile sull'amplificatore.Sostituire,se necessario.

3. Controllate che la massa sia collegata al metallo non verniciato del telaio del veicolo.Se necessario,effettuare riparazioni o sostituzioni. 4. Controllate che ci siano dai 9 ai 16 volt di tensione al cavo positivo della batteria e al cavo di accensione del remote. Controllate che ci siano collegamenti di qualità per tutte le connessioni dell´amplificatore, l´impianto stereofonico e la batteria/portafusibili. Se necessario,effettuare riparazioni o sostituzioni. Procedura 2: Gli indicatori luminosi per la protezione sono accesi .

1. Se l'indicatore di protezione è acceso,ciò può indicare un corto circuito nel collegamento con gli altoparlanti.

Controllare che i collegamenti agli altoparlanti siano corretti e utilizzare un misuratore di resistenza per controllare che non ci siano corto circuiti nei cavi dell'altoparlante.L'indicatore di protezione si può accendere anche in caso di impedenza dell'altoparlante troppo bassa. Può anche accadere a causa di una areazione non sufficiente quando si richiede una potenza elevata. In questo caso spegnere il sistema e farlo raffreddare. Assicurarsi che l´impianto elettrico del veicolo mantenga la tensione adeguata. Se i punti preceddenti non risolvono il problema, allora potrebbe trattarsi di un malfunzionamento dell´amplificatore. Procedura 3: Verifica che ci sia audio in uscita dall´amplificatore. 1. Controllare che la linea ci cavi RCA sia collegata opportunamente sia alla sorgente che all´amplificatore. Controllare che lungo l´intera lunghezza dei cavi non ci siano rotture, spellature, ecc. Verificate con un diverso segnale di ingresso, ad esemplo impiegando una sorgente diversa. Riparare / sostituire se necessario. Se necessaria, effettuare riparazioni o sostituzioni. Procedura 4: Rumori di accensione.

1. Scollegate il segnale d’entrata dell’amplificatore;spegnete e riaccendete l’amplificatore.

2. Se il rumore scomparisse,collegate il REMOTE dell’amplificatore ad una sorgente con una uscita remote ritardata.

OPPURE 1. Impiegate una fonte differente per il + 12 volt per il REMOTE dell’amplificatore (in altri termini,direttamente dalla batteria). 2. Se il rumore venisse eliminato, impiegate un relé per isolare l’amplificatore da sorgati rumorose al momento dell’accensione. Importante : Non impiegare un positico diretto dalla batteria. Impiegate un positivo sotto chiave, in caso contrario la batteria dell´auto potrebbe scaricarsi. Procedura 5: Verifica dell´amplificatore in caso si possa udire rumore di motore. 1. Stendete tutti cavi che trasportano segnale audio (RCA, cavi degli altoparlanti) lontano dai cavi di alimentazione e di massa. OPPURE 2. Escludere tutte i componenti elettrici tra la sorgente e l´amplificatore (i).Collegate la sorgente direttamente all´ingresso dell´amplificatore. Se il rumore sparisse significa che i componenti saltati sono la causa del rumore. OPPURE 3. Elininate e rifate tutte le masse portandole ad un punto diverso dell´auto. Controllate che il punto di massa sia fatto su una superficie metallica pulita, senza vernice, ruggine, ecc. OPPURE 4. Aggiungete un cavo ulteriore per la massa dal terminale negativo della batteria al metallo del telaio o del monoblocco del veicolo. OPPURE 5. Fate esaminare sia l’alternatore che tutto il circuito di ricarica del veicolo da un professionista.Controllate che il sistema elettrico del veicolo sia funzionante,compreso il distributore,le candele,i cavi delle candele,il regolatore di tensione,ecc.23 ESP Reservados los derechos de realizar cambios técnicos. Lea completamente las instrucciones de montaje antes de proceder a montar el amplificador y ponerlo en funcionamiento.
