MANUALE UTENTE Aqualtis AQ103D 49 EU HOTPOINT-ARISTON

Installazione, 26-27

Disimballo e livellamento

Collegamenti idraulici ed elettrici

Dati tecnici

Descrizione della macchina, 28-29

Pannello comandi touch control

Come effettuare un ciclo di lavaggio, 30

Programmi opzioni, 31

Tabella Programmi

Le opzioni di lavaggio

AQUALTIS

AQ103D 49

Detersivie biancheria, 32

Detersivo

Prepare la biancheria

Consigli di lavaggio

Precauzioni e consigli, 33

Sicurezza generale

Sistema bilanciamento del carico

Smaltimento

Apertura manuale della porta oblo

Manutenzione e cura, 34

Escludere acquae e corrente elettrica

Pulire la macchina

Pulire il cassetto dei detersivi

Curare il cestello

Pulire la pompa

Controllare il tubo di alimentazione dell'acqua

Anomalie erimedi, 35

Assistenza, 36

Assistenza Attiva 7 giorni su 7

!E'importante conservare甚么o libretto per poterlo consultare in agli momento. In caso di vendita, cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Nella busta contente quello libretto troverete,及其他 alla garanzia, dei particolari che serviranno per l'installazione.

Disimballo e livellamento

Disimballo

1. Una volta disimballata la lavabiancheria, controllare che non abbia subito danni durante il trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

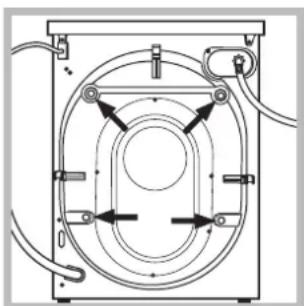

1. Rimuovere le 4 viti di protezione per il trasporto ed il relativo distanziale posti nella parte posteriore (vedi figura).

2. Chiudere i fori con i tappi di plastica contenuti nella busta. 4. Conservare tutti i pezzi; qualora la lavabiancheria dovesse essere trasportata, dovranno essere rimontati per evitare danneggiamenti interni.
   !Gli imballaggi non sono giocattoli per bambini.

Livellamento

1. Posizione are la lavabiancheria su un pavimento piano e rigido, alla appoggiarla a muri o mobili.

1. Compensare le irregularità svitando o avvitando i piedini finché la macchina non sia orizzontale (non deve essere inclinata più di 2 gradi).

!Un accurato livellamento da stabilità ed evita vibrazioni e rumorosità soprattutto nella fase di centrifuga.

In caso sia posizionata su moquette o tappeti, regolare i piedini in modo da conservare quello la lavabiancheria lo spazio necessario per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell'acqua

Prima di collegare il tubo di alimentazione alla rete idrica, far scorrere l'acqua finché non sia limpida.

1. Collegare il tubo di alimentazione alla macchina avvitandolo all'apposita presa d'acqua, nella parte posteriore in alto a destra (vedi figura).

1. Collegare il tubo di alimentazione avvitandolo a un rubinetto d'acqua fredda con bocca fillettata da 3/4 gas (vedi figura).

2. Fare attenuation che nel tubo non ci siano né pieghe né strozzature.

! La pressione idrica del rubinetto delve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco).
! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negazio specializzato o a un technique autorizzato.
Non utilizzato mai tubi di carico usati o vecchi, ma quelli in dotazione alla macchina.

Collegamento del tubo di scarico

Collegare il tubo di scarico a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100~cm da terra evitando assolutamente di piegarlo.

In alternatively, appoggiare il tubo di scarico al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). L'estremità libera del tubo di scarico non deve rinanere immersa nell'acqua.

! è sconsigliato usare tubi di prolunga; se indispensableabile, la prolunga deve averre lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di insere la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua normali di legge;
• la presa sia in grado di所提供 rile carico massimo di potenza della macchina,indicato nella tabella Dati tecnici (vedi a fianco);
• la tensione di alimentazione via compresa nei valori indicati nella tabella Dati tecnici (vedi a fianco);
• la presa sia compatibile con la spina della macchina. In caso contrario far sostituire la presa o la spina.
  ! La macchina non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.
  !A macchina installment, la presa della corrente deve.
  essere fácilmente raggiungibile.

! Non usare prolonghe e multiple.
! Il cavo non deve subire piegature o compressioni.
! Il cavo di alimentazione e la spina devono essere sostituiti solo da tecnici autorizzati.

Attenzione! L'azienda declina agli responsabilità qualoraQL, que ste norme non vengano rispettate.

Dati tecnici
Modello	AQ103D 49
Dimensioni	larghezza cm 59,5 altezza cm 85 profondità cm 64,5
Capacità	da 1 a 10 kg
Collegamenti elettrici	vedi la targhetta caratteristiche tecniche applicata sulla macchina
Collegamenti idrici	pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 71 litri
Velocità di centrifuga	sino a 1400 giri al minuto
Programmi di controllo secon- do la direttive 1061/2010 e 1015/2010	programma ™ temperatura 60°C; programma ™ temperatura 40°C.
CE	Questa apparecchiatura è conforme alle seguenti Diretive Comunitarie: - 2004/108/CE (Compatible Elettromagnetica) - 2002/96/CE - 2006/95/CE (Bassa Tensione)

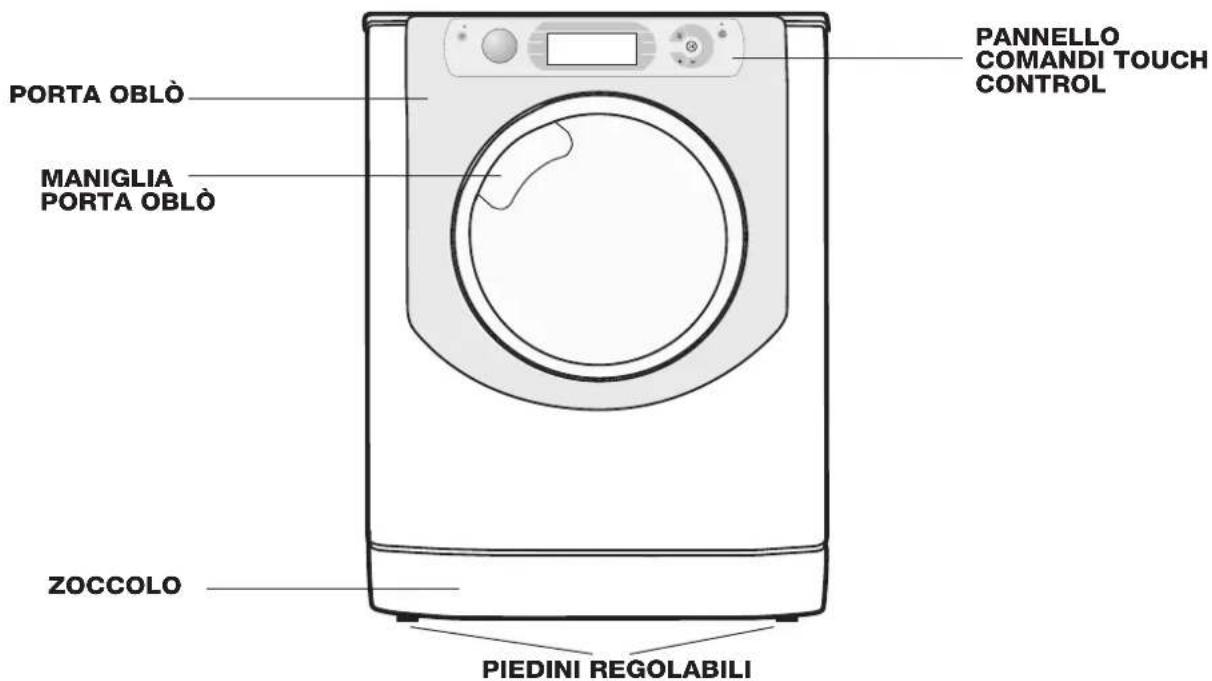

Descrizione della macchina

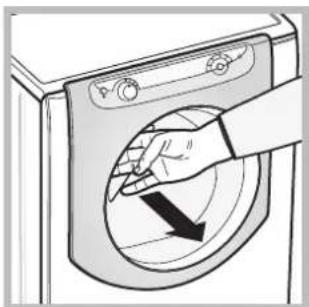

PORTA OBLO'

Per apree la porta oblo utilizzare sempre l'apposita maniglia (vedi figura).

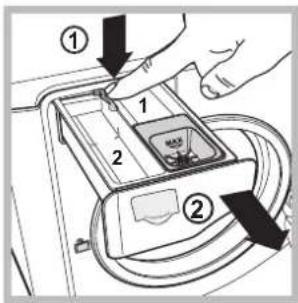

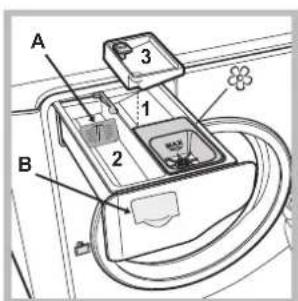

CASSETTO DEI DETERSIVI

Si trova all'interno della macchina e vi si accedejà prendo la porta. Per il dosaggio dei detersivi vedi il capitolo "Detersivi biancheria".

1. vaschetta per il prelavaggio: usare detersivo in polvere.
   ! Prima di versare il detersivo verificare che non sia inserta la vaschetta aggiuntiva 3.
2. vaschetta per il lavaggio: Nel caso di utilizzo di detersivo liquido si consiglia di utilizzato la paretina A in dotazione per un corretto dosaggio.

Per l'utilizzo del detersivo in polvere riporre la paretina nella cavity B.

1. vaschetta aggintiva: Candeggina
   ! L'utilizzo della vaschetta aggiuntiva 3 esclude il prelimavaggio.
   vaschetta per additivi: per ammorbidente o additivi liquidi. Si raccomanda di non superare mai il livello massimo indicato alla griglia e di diluire ammorbidenti concentrati.

PANNELLO COMANDI TOUCH CONTROL

Per modificare le
impostazioni premere
leggermente sull'icona
all'interno dell'area sensibile (touch control) come
indicato nella figura.

Modalità di stand by

Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospeedimento (stand by) che entra in funzione dopo circa 30 minuti nel caso di non utilizzato. Premere brevamente il tasto ON/OFF e attendere che la macchina si riattivi.

ON/OFF premere brevamente il pulsante per accendere o spegnere la macchina. La spia verde indica che la macchina è accesa. Per spegnere la lavabiancheria durante il lavaggio è necessario tenere premuto il pulsante più a lungo, circa 3 sec.; una pressione breve o accidentale non permetterà lo spegnimento della macchina. Lo spegnimento della macchina durante un lavaggio in corso annulla il lavaggio stesso.

Manopola PROGRAMMI: più essere ruotata in entrambe le direzioni. Per impostare il programma più corretto vedi la "Tabella programmi". Durante il lavaggio la manopola restaferma.

M1-M2-M3: tenere premuto uno dei pulsanti per memorizzare un ciclo e le proprie personalizzazioni preferite. Per richiamare un ciclo precedente memorizzato premere il relativo pulsante.

Pulsante TEMPERATURA: premere per modificare o escludere la temperatura; il valore scelto vieneindicato dal display (vedi "Come effettuare un ciclo di lavaggio").

Pulsante CENTRIFUGA: premere per modificare o escludere la centrifuga; il valore scelto viene significato dal display (vedi "Come effettuare un ciclo di lavaggio").

Pulsante PARTENZA RITARDATA: premere per impostare una partenza ritardata del programma prescelto; il valore del ritardo impostato viene indicate dal display (vedi "Come effettuare un ciclo di lavaggio").

Pulsanti OPZIONI: premendo il pulsante, sul display comparirà il nome dell'opzione. L'accensione della relativa spia indica che l'opzione è stata selezionata.

Icone FASI DI LAVAGGIO: si illuminano ad indicare I'avanzamento del ciclo (Lavaggio, Risciacquo Centrifuga - Scarico finale

La scritta ENDillumina quando il ciclo è terminato.

START/PAUSE: quando la spia verde lampeggia lentamente, premere il pulsante per avviare un lavaggio. A ciclo avviato la spia diventa fissa. Per mettere in pausa il

lavaggio, premere nuovamente il pulsante; la spia lampeggera con colore arancione. Se la spia "LOCK" è spenta, si pourrait a priore la porta oblo.

Per far ripartire il lavaggio dal punto in cui è stato interrotto, premere nuovamente il pulsante.

Spia LOCK: indica che la porta oblo è bloccata. Per aprire la porta è necessarioMETTER il ciclo in pausa (vedi pagina seguente).

BLOCCO TASTI: per attivare o disattivare il blocco del pannello comandi, tenere premuto il pulsante per circa 2 secondi. La spia accesa indica che il pannello di controllo è bloccato. In quello modo si impedisco modifiche accidentali dei programmi, soprattutto se in casa ci sono dei bambini.

Spia ECO: l'icona ECO si accenderà quando, modificando i parametri di lavaggio, si otterra un risparmio di energia di almeno il 10%. Inoltre prima che la macchina entri nella modalità di "Stand by" l'icona ECO si accenderà per pochi secondi; a macchina spenta il recupero energetico stimato sare dell'80% circa.

MODIFICA LINGUA

Alla prima accensione della macchina appare nel display la prima lingua lampeggiante. In corrispondenza dei 3 pulsanti a destra del display compaioni i simboli ^ ,OK"eV".Le lingue cambiano automaticamente agli 3" oppure premendo i pulsanti accanto i simboli ^ e V".Con il pulsante OK" si conferma la lingua che si fissa dopo 2".Se non si preme nessun pulsante, trascorsi 30^ il candido automatico delle lingue ricomincia.

Per modificare la lingua è necessario accendere e spagnere la macchina, nei 30" successivi allo spegnimento premere contemporaneamente i pulsanti temperatura +centrifuga -partenza ridartata per 5" e altri ad un breve segnale acustico appeare nel display la lingua impostata lampeggiante. Premendo i pulsanti accanto i simboli "e V si cambia la lingua. Con il pulsante accanto il symbolo "OK" si conferma la lingua che si fissa dopo 2". Se non si preme nessun pulsante, trascorsi 30" verrà visualizzata la lingua impostata precedente. Riaccendere la macchina.

Come effettuare un ciclo di lavaggio

1

NOTA: la prima volta che si utilizes la lavabiancheria, effettuare un ciclo di lavaggio senza biancheria ma con detersivo impostando il programma cotone 90^ nella prelavaggio.

1. ACCENDERE LA MACCHINA. Premere il pulsante Tutte le spie si accenderanno per 1 secondo e sul display comparirà la scritta AQUALTIS; rimarra poi accesa fissa la spia del pulsante la spia START/PAUSE lampeggerà.
2. SCEGLIERE IL PROGRAMMA. Ruotare la MANOPOLA PROGRAMMI versus destra o versus sinistra fino a selezionare il programma desiderato; il nome del programma comparirà sul display; adesso è associata una temperatura e una velocità di centrifuga che possono essere modificate. Sul display comparirà la durata del ciclo.
3. CARICARE LA BIANCHERIA. Aprière la porta oblo. Caricare la biancheria facendo attenzione a non superare la quantità di carico indicata nella tabella programmi della pagina seguente.
4. DOSARE IL DETERSIVO. Estrarre il cassetto e versare il detersivo nelle apposite vaschette come spiegato in "Descrizione della macchina".
5. CHUIDERE LA PORTA OBLO'.
6. PERSONALIZZARE IL CICLO DI LAVAGGIO. Agire sugli apposti pulsanti del pannello comandi:

Modificare la temperatura e/o la centrifuga. La macchina visualizza automaticamente la temperatura e la centrifuga massime previste per il programma impostato o le ultime selezionate se compatibili con il programma scelto. Premendo il pulsante riduce progressivement la temperatura sino al lavaggio a freddo "OFF". Premendo il pulsante riduce progressivement la centrifuga sino alla sua esclusione "OFF". Un'ulteriore pressione dei pulsanti riportera i valori a quelli massimi previsti.

! Eccezione: selezionando il programmatà la temperature cui quodesserere portata sino a 90^

Impostare una partenza ritardata.

Per impostare la partenza ritardata del programma prescelto, premere il pulsante relative sono a raggiungere il tempo di ritardo desiderato. Durante l'impostazione viene visualizzato il tempo di ritardo insieme alla scritta "Parteta: e il simbolo fiampeggiante. Dopo aver impostato la partenza ritardata il Display visualizzera il simbolo fisso e il display ritornera alla visualizzazione della durata del ciclo impostato con le scritte "Finisce tra:" e la durata del ciclo. Premendo il pulsante PARTENZA RITARDATA una sola volta viene visualizzato il tempo di ritardo impostato precedentemente. Dopo I'avvio il display visualizzera la scrittta "Parta: ed il tempo di ritardo. Unaolta trascorso il tempo di ritardo impostato, la macchina partirà e il display visualizzera "Finisce tra:" e il tempo residuo per la fine ciclo. Per rimuovere la partenza ritardata premere il pulsante sono a che sul display compare la scritta OFF; il simbolo si spegnerà.

Modificarelecaratteristicelcico.

• Premere il pulsante per attivare l'opzione; sul display comparirà il nome dell'opzione e la spia corrispondente al pulsante si accenderà.
• Premere nuovamente il pulsante per disattivare l'opzione; sul display comaprirà il nome dell'opzione più OFF e la spia si spegnerà.

! Se l'opzione selezionata non è compatible con il programma impostato, l'incompatibilità verrà segnalata con il lampeggio della spia ed un segnale acustico (3 beep) e l'opzione non verrà attivata.
! Se l'opzione selezionata non è compatible con un'altra precedentamente impostata, la spia relativa alla prima opzione selezionata lampeggerà e verrà attivata solo la seconda, la spia dell'opzione attivata si fisserà.

!Le opzioni possono variare il carico racommando e/o la durata del ciclo.

1. AVVIARE IL PROGRAMMA. Premere il pulsante START/PAUSE. La spia relativa si fisserà e la porta oblo si bloccherà (spia LOCK accesa). Durante il lavaggio, sul display comparirà il nome della fase in corso e le icone relative alle fasi si illumineranno. Per cancellare un programma nelle un ciclo è in corso, mettere la lavabiancheria in punsa premendo il pulsante START/PAUSE; selezionare quindi il ciclo desiderato e premere nuovamente il pulsante START/ PAUSE. Per aprire la porta nelle un ciclo è in corso premere il pulsante START/PAUSE; se la spia LOCK
   e spenta sera possible apriere la porta. Premere nuovamente sul pulsante START/PAUSE per far ripartire il programma dal punto in cui era stato interrotto.
2. FINE DEL PROGRAMMA. Viene indica da la scritta END accesa. La porta oblo si potra aprire immediatamente. Se la spia START/PAUSE lampeggia, premere il pulsante per terminare il ciclo. Aprire la porta, scaricare la biancheria e spegnere la macchina.

! Se si desidera annullare un ciclo già avviato, premere a lungo il pulsante. Il ciclo verra interrotto e la macchina si spegnerà.

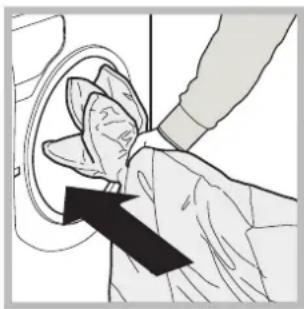

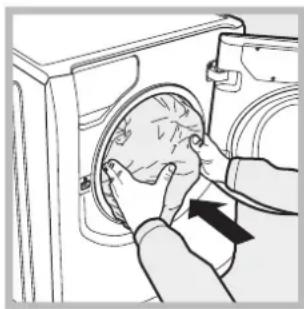

Sacchetto per trapunte, tende e capi delicati

Grazie allo speciale sacchetto fornito in dotazione, la lavabiancheria Aqualtis ti consente di lavare ancche i capi più preziosi e delicati garantendo loro la massima protezione. Si raccomanda di utilizzare in agli caso il sacchetto per il lavaggio di trapunte e piumini con fodera esterna realizata in materiale sintetico.

Tabella programmi

Icona	Descrizione del Programma	Temp. max. (°C)	Velocità max. (giri al minuto)	Detersivi e additivi				Carico max. (Kg)	Umidità resi- dua %	Consumo ener- gia kWh	Acqua totale lt	Durata cilio
				Prelavag- gio	Lavaggio	Candeg- gina	Ammorbi- dente
L40	Cotone colorati (2-3): bianchi e colorati delicati poco sporchi.	40°	1400	-	●	●	●	10	53	0,98	87 18'	7'
A	Sintetici resistenti	60°	800	-	●	●	●	5	48	1 57	115'
B	Sintetici resistenti (5)	40°	800	-	●	●	●	5	48	0,64	55	94'
Bianchi	Bianchi	60°	1400	-	●	-	●	6	-	--	189'
Colorati (4)	Scuri	40°	1400	-	●	●	●	6	53	0,98	90 11'	8'
T	Camicie	30°	800 -		●	-	●	6	-	--	75'
Piumini: per capi imbottiti in piuma d'oca.	Piumini: per capi imbottiti in piuma d'oca.	30°	1200	-	●	-	●	3,5	-	--	146'
Biancheria "7 giorni": per biancheria da fatto e da bagno.	Biancheria "7 giorni": per biancheria da fatto e da bagno.	60°	1400	-	●	●	●	10	-	--	155'
Risciacquo	Risciacquo	-	1400	-	-	●	●	10	-	--	49
Centrifuga e Scarico	Centrifuga e Scarico	-	1400	-	-	-	-	10	-	-	16'
Antiallergy	Antiallergy	60°	1400	-	●	-	●	6	-	--	206'
Ultradelicati	Ultradelicati	30°	0	-	●	-	●	1	-	--	80'
Lana: per lana, cachemire, ecc.	Lana: per lana, cachemire, ecc.	40°	800	-	●	-	●	2,5	-	-	100'
Mix 30': per rinfrescare rapidamente capi molto sporchi(non indicato per lana, seta e capi da lavare a mano).	Mix 30': per rinfrescare rapidamente capi molto sporchi	30°	800 -		●	-	●	4	71	0,22	41	29'
Cotone con prelavaggio(Aggiungere il detersivo nell'apposito scomparto).	Cotone con prelavaggio(Aggiungere il detersivo nell'apposito scomparto).	90°	1400	●	●	-	●	10	53	2,11	110	210'
Cotone bianchi (1): bianchi e colorati resistenti molto sporchi.	Cotone bianchi (1): bianchi e colorati resistenti molto sporchi.	60°	1400	-	●	●	●	10	53	1,1	77	207'
Cotone bianchi (1): bianchi e colorati resistenti molto sporchi.	Cotone bianchi (1): bianchi e colorati resistenti molto sporchi.	90°	1400	-	●	●	●	10	53	2,90	110	196'

La durata del clico indicata sul display o sul libretto e a stima calcolo in base a condizioni standard. Il tempo effettivo vuo varrta in base a numerousi factori quali la temperatura e la pressione dell'acqua in ingresso, la temperature ambiente, la quantità di deterviso, la quantità ed tipo di canico, il bilanciarmento del canico, le opazioni agnuitive selezione.
(*) Note: dopo circa 10 minuti dallo START, la macchina in base al carico effettuato, ricalcolera e visualizzera il tempo residuo alla fine del programma.

Per tutti Test Institutes:

1) Programma di controllo secondo la direttiva 1061/2010: Impostare il programma con una temperaura di 60^ .
Qustc adatper pulire n carico ot cotone normalmente sproco ed il piu efficienl in termini di consumo combinato di energia e di acqua, da usare su capi avabili a 60 C. La temperatura effettiva di lavaggio po differire da qulla indicata.
2) Programma di controllo secondo la direttiva 1061/2010: Impostare il programma con una temperaura di 40^ .
Qstio cio e adto per pulire n carico d cotone normalmente sporco ed il piu efficiente in termini di consumo combinato di energia e di acqua, da usare su capi avabili a 40 °C. La temperatura effettiva di lavaggio puo differre da qulla indicata.
3) Programma cotone lungo: Impostare il programma con una temperaura di 40^ .
4) Programma cotone corto: Impostare Il programma con
5) Programma sintetico lungo: impostare il programma con una temperatura di 40^ .

Opzioni di lavaggio

Super Wash

Questo opzione garantisce un lavaggio di alte prestazioni grazie all'utilizzo di una maggior quantità d'acqua nella fase iniziale del ciclo e alla maggior durata del programma ed è utile per eliminare le macchie più resistenti.

Può essereutilizzata con o senza candeggina.Se si desidera

attivare l'opzione "Super Wash

! Non è attivabile sui programmi

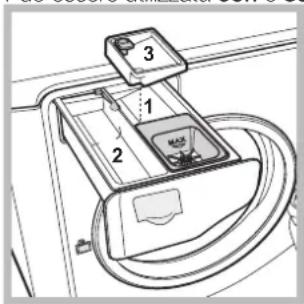

nza candeggina. Se si desidera effettuare anche il candeggio inseire la vaschetta aggiuntiva
3, in dotazione, nella vaschetta
1. Nel dosare la candeggina non superare il livello "max" indicato sul perno centrale (vedi figura). Se si desidera solo candeggiareenza effettuare il lavaggio completo, versare la candeggina nella vaschetta aggiuntiva 3, impostare il programma Risciacquo

Extra Risciacquo

Selezionando esta opzione si aumento l'efficacia del risciacquo e si assicura la massima rimozione dei residui del detersivo. E' utile per pelli particolarmente sensibili ai detersivi. Si consiglia l'utilizzo di esta opzione con la lavabiancheria a piano carico o con l'utilizzo di elevate dosi di detersivo.

!Non e attivabile sui programmi,

Stira Facile

Selezionando esta opzione, il lavaggio e la centrifuga saranno opportunamente modificati per ridurre la formazione di pieghe. Al temine del ciclo la lavabiancheria effettura delle lente rotazioni del cestello; le spie "Stira Facile" e START/PAUSE lampeggeranno. Per terminare il ciclo premere il pulsante START/PAUSE o il pulsante "Stira Facile".

!Non e attivabile sui programmi , , , ,

Risparmio Tempo

Selezionando esta opzione si riduce la durata del programma fino al 50% in base al ciclo scelto, garantendo al contempo un risparmio di acqua ed energia. Utilizzato quello ciclo per capi nonccessivamente sporchi.

Non e attivabile sui programmi T, T,

1

Detersivo

La scelta e la quantità del detersivo dipendono dal tipo di tessuto (cotone, lana, seta...), dal colore, alla temperatura di lavaggio, dal grado di sporco e dalla durezza dell'acqua. Dosare bene il detersivo evita sprechi e protegghe l'ambiente: pur biodegradabili, i detersivi contengono elementi che alterano l'equilibrio della natura. Si consiglia di:

• usare detersivi in polvere per capi in cotone bianchi e per il prelimavaggio.
• usare detersivi liquidi per capi delicati in cotone e per tutti i programmi a bassa temperatura.
• usare detersivi liquidi delicati per lana e seta.

Il detersivo deve essere versato prima dell'inizio del lavaggio nell'apposita vaschetta, oppure nel dosatore da porre direttamente nel cestello. In quello caso non si può selezionare il ciclo Cotone con prelimavaggio.

! Usare detersivi in polvere per capi in cotone bianchi e per il prelimavaggio e per lavaggi con temperatura superiore a 60^ .
!Seguire le indicazioni riportate sulla confezione di detersivo.
! Non usare detersivi per il lavaggio a mano perché formano troppa schiuma.

Preparare la biancheria

• Aprire bene i capi prima di caricarli.
• Suddividere la biancheria secondo il tipo di tessuto (simbolo sull'etichetta del capo) ed il colore facendo attenzione a separare i capi colorati da quelli bianchi;
• Svuotare le tasche e controllare i bottoni;
  Non superare i valori indicati nella "Tabella Programmi" riferiti al peso della biancheria asciutta.

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1200 gr.
1 asciugamano 150-250 gr.
1 jeans 400-500 gr.
1 camicia 150-200 gr.

Consigli di lavaggio

Bianchi: utilizzato il ciclo per il lavaggio dei capi bianchi. Il programma è studiato per il mantenimento della brillantezza del bianco nel tempo. Per risultati migliorisi si raccomanda l'utilizzo del detersivo in polvere.

Colorati: utilizzare il ciclo per il lavaggio dei capi di colore chiaro. Il programma è studiato per il mantenimento della vivacità dei colori nel tempo.

Scuri: utilizzare il ciclo per il lavaggio dei capi di colore scuro. Il programma è studiato per il mantenimento dei colori scuri nel tempo. Per risultati migliorisi si raccomanda l'utilizzo del detersivo liquido, preferibilmente per il lavaggio di capi scuri.

Camicie: utilizzato l'apposto ciclo per lavare camicie di diversi tipi di tessuto e colore per garantirne la massima cura.

Piumini: per lavare capi con imbottiture in piuma d'oca quali piumoni matrimoniali o singoli (non eccedenti i 3,5 kg. di peso), cuscini, giacche a vento utilizzato l'apposto programma si raccomanda di caricare i piumini nel cestello ripiegandone i lembi verso l'interno (vedi figure) e di non superare i 3 / 4 di volume del cestello stesso. Per un lavaggio ottimale si raccomanda di utilizzato detersivo liquido da dosare nel cassetto detersivo.

Trapunte: per lavare trapunte con fodera sintetica, utilisezare l'apposto sacchetto fornito in dotazione e impostare il programma

Biancheria da bagno e da letto: per lavare la biancheria da bagno e da letto in un unico ciclo, utilizzato il programma che ottimizza l'uso dell'ammorbidente e ti consente di risparmiare tempo ed energia. Si consiglia l'utilizzo di detersivo in polvere.

Antiallery:utilizzare il programma per la rimozione dei principali allergeni come polline, acari, pel del gatto e cane.

Ultradelicati: utilizzare il programma per il lavaggio dei capi molto delicati, che presentano applicazioni quali strass o paillettes.

Si raccomanda di rovesciare i capi prima del lavaggio e di inseire gli indumenti piccoli nell'apposto sacchetto per il lavaggio dei capi delicati. Per risultati migliori si raccomanda l'utilizzo del detersivo liquido per capi delicati. Per il lavaggio dei capi in Seta e Tende (si raccomanda di piegarle e inseirile nel sacchetto fornito in dotazione), selezionare il ciclo attivare l'opzione macchina terminerà il ciclo con la biancheria in ammollo e la spia lampeggerà. Per scaricare l'acqua e poter rimuovere il bucato è necessario premere il pulsante START/PAUSE o il pulsante.

Lana: Il ciclo di lavaggio "Lana" di questa lavatrice Hotpoint-Ariston è stato testato e APPROVATO alla Woolmark Company per il lavaggio di capi in lana classificati come "lavabili a mano", perché il lavaggio venga eseguito nel rispetto delle istruzioni riportate sull'etichetta dell'indumento e delleindicazioni fornite dal produttore dell'elettrodomestico. Hotpoint-Ariston è la prima marca di lavatrici ad aver ottenuto alla Woolmark Company la certificazione Woolmark Apparel Care - Platinum per le sue prestazioni di lavaggio e il consumo di acqua ed energia. (M1135)

Macchie ostinate: è bene trattare le macchie ostinate con sapone solido prima del lavaggio e di utilizzato il programma Cotone con prelimaggio.

! La macchina è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo appearecchio è stato concepito esclusivamente per un uso di tipo domestico.
• L'apparecchio non deve essere utilizzato da persona (bambini compresi) con capacità fisiche, sensoriali o mentali ridotte e con esperenze e conoscenze insufficienti, a meno che tale utilizzo non avenga sotto la supervisione o le istruzioni di una persona responsable della loro sicurezza. I bambini devono essere sorvegliati per garantire che non giochino con l'apparecchio.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• Non staccare la spina alla presa della corrente tirando il cavo, bensi afferrando la spina.
• Non toccare l'acqua di scarico, che può raggiungere temperature elevate.
• Non forzare in nessun caso la porta I'oblo: potrebbe danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Controllare sempre che i bambini non si avvicinino alla macchina in funzione.
• Se deve essere spostata, lavorare in due o tre persona con la massima attenzione. Mai da soli perché la macchina è molto pesante.
• Prima di introdurre la biancheria controllare che il cestello sa vuoto.

Sistema bilanciamento del carico

Prima di agli centrifuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse alcora correttamente bilanziato la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la lavabiancheria effettua la distribuzione anzichè la centrifuga. Per favore una migliorie distribuzione del carico e il suo corretto bilanciamento si consiglia di mescolare capi grande e piccoli.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche, prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani.

Gli apparentecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Apertura manuale della porta oblo

Nel caso non sia possibile apriere la porta oblo a causa della mancanza di energia elettrica e volete stendere il bucato, procedere come segue:

1. togliere la spina alla presa di corrente.

2. verificate che il livello dell'acqua all'interno della macchina sia inferiore rispetto all'apertura dell'oblo; in caso contrario togliere l'acqua in eccedenza attraverso il tubo di scarico raccogliendola in un secchio come indicate in figura.

3. rimuovere il pannello di copertura sul lato anteriore della lavabiancheria (vedi pagina segunte).

1. utilizing la linguetta
   indicata in figura tirare versusl'esterno fino a liberare itirante in plastica dal fermo;tirarlo successivementverso il basso fino a sentireun "click" che indica che laporta esbloccata.

1. aprite la porta; nel caso non sia ancora possible ripetete l'operazione.

2. rimontare il pannello assicurandosi, prima di spinnerlo versus la macchina, di aver inserito i ganci nelle apposite asole.

Manutenzione e cura

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell'accua dopo agli lavaggio. Si limita così l'usura dell'impianto idraulico della macchina e si elimina il pericolo di perdite.
• Staccare la spina della corrente quando si pulisce la macchina e durante i lavori di manutenzione.

Pulire la macchina

La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

Pulire il cassetto dei detersivi

Per estrarre il cassetto premere la leva (1) e tirarlo verso l'esterno (2) (vedi figura). Lavarlo molto l'acqua corrente; esta pulizia va effettuata frequentlymente.

Curare il cestello

• Lasciare sempre socchiusa la porta oblo per evitare che si formino cattivi odori.

Pulire la pompa

La macchina è dotata di una pompa autopulente che non ha bisogno di manutenzione. Può perché succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore diessa.

! Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Per accedere alla precamera:

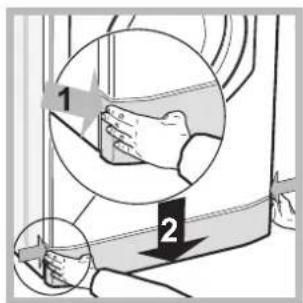

1. rimuovere il pannello di copertura sul lato anteriore della macchina premendo verso il centro, quindi spingere verso il basso da entrambe i lati ed estrarlo (vedi figure);

1. posizionare un
   containitore per raccogliere
   l'acqua che uscira (circa 1,5 lt) (vedi figura);

2. svitare il coperchio
   ruotandolo in senso
   antiorario (vedi figura);

3. pulire accuratamente l'interno;

4. riavitare il coperchio;

5. rimontare il pannello assicurandosi, prima di spinnerlo versus la macchina, di aver inserto i ganci nelle apposite asole.

Controllare il tubo di alimentazione dell'acqua

Controllare il tubo di alimentazione almeno una volta all'anno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvisile spaccature.

Può accadere che la macchina non funzioni. Prima di Telefonare all'Assistenza (vedi "Assistenza"), controllare che non si tratti di un problema fácilmente risolvibile aiutandosi con il seguente elenco.

1

Anomalie:

La macchina non si accende.

Il ciclo di lavaggio non inizia.

La macchina non carica acqua.

La porta della macchina rimane bloccata.

La macchina carica e scarica ac-qua di continuo.

La macchina non scarica o non centrifuga.

La macchina vibra
molto durante lacentrifuga.

La macchina perde acqua.

Le icone relative alla "Fase in corso" lampeggiano velocamente contemporaneamente alla spia ON/OFF.

Si forma troppa schiuma.

La porta della macchina rimane bloccata.

! Nota: per uscire dal "Demo Mode", spegnere la macchina, quindi premere contemporanemanete per 3 sec. i due pulsanti "START/PAUSE"ON/OFF".

Possibili cause / Soluzione:

• La spina non è insertita nella presa della corrente, o non abbastanza da fareicontatto.
  In casa non c'é corrente.
  La porta oblo non è ben chiusa.
• Il pulsante START/PAUSE non è stato premuto.
  Il rubinetto dell'acqua non è aperto.
• Si è impostato un ritardo sull'ora di avvio (vedi "Come effettuare un ciclo di lavaggio").
• Il tubo di alimentazione dell'acqua non è collegato al rubinetto.
• Il tubo è piegato.
• Il rubinetto dell'acqua non è aperto.
  In casa manca I'acqua.
  Non c'esufficiente pressione.
• Il pulsante START/PAUSE non è stato premuto.
• Selezionando l'opzione "Stira Facile al temine del ciclo la lavabiancheria effettuera delle lente rotazioni del cestello; per terminare il ciclo premere il pulsante START/PAUSE o il pulsante "Stira Facile
• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi "Installazione").
  L'estremita del tubo di scarico è immersa nell'accua (vedi "Installazione").
• Se l'abitazione si trova agli ultimi piani di un edificio, è possibile che si verifiche fenomeni di sifonaggio, per cui la macchina carica e scarica acqua di continuo. Per eliminare l'inconveniente sono disponibili in commercio apposti te valvole anti-sifonaggio.
• Lo scarico a muro non ha lo sfiato d'aria.
• Il programma non preve de lo scarico: con alcuni programmi occorre avviario manualmente (vedi "Programmi e opzioni").
• É attiva la opzione "Stira facile": per completeness il programma premere il pulsante START/PAUSE (vedi "Programmi e opzioni").
• Il tubo di scarico è piegato (vedi "Installazione").
• La conduttura di scarico è ostruita.
• Il cestello, al momento dell'installazione, non è stato sbloccato correttamente (vedi "Installazione").
• La macchina non è in piano (vedi "Installazione").
• La macchina è stretta tra mobili e muro (vedi "Installazione").
• Il carico è sbilanciato (vedi "Detersivi e biancheria").
• Il tubo di alimentazione dell'acqua non è ben avvitato (vedi "Installazione").
• Il cassetto dei detersivi è intasato (per pulirlo vedi "Manutenzione e cura").
• Il tubo di scarico non è fissato bene (vedi "Installazione").
• Spagnere la macchina e togliere la spina alla presa, attendere circa 1 minu-to quindi riaccenderla.
  Se I'anomalia persiste, chiamare I'Assistenza.
• Il detersivo non è specifico per lavabiancheria (deve esserci la dicitura "per lavatrice", "a mano e in lavatrice", o simili).
• Il dosaggio è stato eccessivo.
• Eseguire la procedura di sblocco manuale (vedi "Precauzioni e consigli").

1

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente (vedi "Anomalie e Rimedi);
• Riaviare il programma per controllare se l'inconveniente è stato oviato;
• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato.

In caso di errata installatione o uso non corretto potrete essere chiamati al pagamento dell'intervento.
Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di series (S/N).

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio.

Assistenza Attiva 7 giorni su 7

ASSISTENZA - RICAMBI ACCESSORI

199.199.199

NUMERO UNICO

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completeness per fissare un appuntamento con il Centro Assistenza Tecnico

Autorizzato piu vicino al luogo da cui si chiama.

É attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da Telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le sddette tariffe potrebbero essere soggette a variazione da parte dell'operatore Telefonico; per maggiori informazioni consultare il sito www.hotpoint-ariston.eu.

INHALTSVERZEICHNIS

DE

Deutsch

Aufstellung, 38-39
