MANUALE UTENTE AVTL 83 (EU) HOTPOINT-ARISTON

Selezione la temperatura, 43

Selezione la temperatura

Installazione, 50-51

Disimballo e livellamento, 50

Collegamenti idraulici ed elettrici, 50-51

Primo ciclo di lavaggio, 51

Dati tecnici, 51

Descrizione della lavabiancheria, 52-53

Pannello di controllo, 52

Come apriere e chiudere il cestello, 53

Spie, 53

Avvio e Programmi, 54

In breve: avviare un programma, 54

Personalizzazioni, 55

Impostare la temperature, 55

Impostare la centrifuga, 55

Funzioni, 55

AVTL 83

Detersivie biancheria, 56

Cassetto dei detersivi, 56

Preparare la biancheria, 56

Capi particulari, 56

Woolmark Platinum Care, 56

Precauzioni e consigli, 57

Sicurezza generale, 57

Smaltimento, 57

Risparmiare rispettare I'ambiente, 57

Manutenzione e cura, 58

Escludere acqua e corrente elettrica, 58

Pulire la lavabiancheria, 58

Pulire il cassetto dei detersivi, 58

Curare sportello e cestello, 58

Pulire la pompa, 58

Controllare tubodi alimentazione dell'acqua,58

Anomalie erimedi, 59

Assistenza, 60

1

! è importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Disimballo e livellamento

Disimballo

1. Disimballare la lavabiancheria.
2. Controllare che la lavabiancheria non abbia

subito danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.
3. Rimuovere le quattro viti di protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

1. Chiudere i fori con i tappi di plastica in dotazione.
2. Conservare tutti i pezzi: qualora la lavabiancheria debba essere trasportata, dovranno essere rimontati.

Attenzione. In caso di riutilizzo le viti più corte devono essere montate in alto.

Gli imballaggi non sono gliacattoli per bambini.

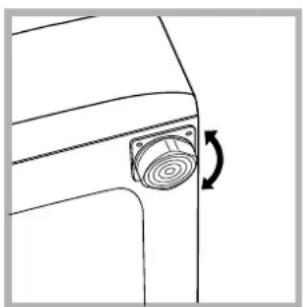

Livellamento

La vostra macchina potra essere rumorosa se i due piedini anteriors non sono stati regolati correttamente.

1.Installare la lavabiancheria su un pavimento piano e rigido, alla appoggiarla a muri, mobili oalto.
2. Se il pavimento non fosse perfettamente orizzontale, compensare le irregularità svitando o

avvitando i piedini ante-riorio e/o posteriori (vedi figura); l'angolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2^ .

Un accurato livellamento da stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare quello la lavabiancheria uno spazio sufficiente per la ventilazione.

Collegamenti idraulici ed elettrici

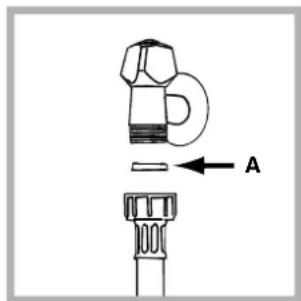

Collegamento del tubo di alimentazione dell'acqua

1. Inserire la guarnizione
   A nelle'estremità del tubo di alimentazione e avvitarlo a un rubinetto d'acqua fredda con bocca filettata da 3/4 gas (vedi figura).
   Prima di allacciare, far scorrere l'acqua finché non sua limpida.
2. Collegare il tubo di alimentazione alla lavabiancheria avvitandolo all'apposita presa d'acqua, nella parte posteriore in alto a destra (vedi figura).
3. Fare attenuatione chel tubo non ci siano nepieghe ne strozzature.

! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco).
! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negotio specializzato o a un techniciano autorizzato.

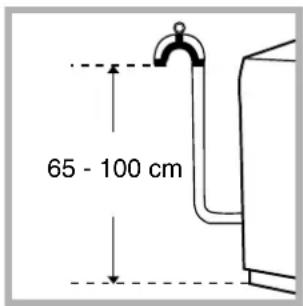

Collegamento del tubo di scarico

Collegare il tubo di scarico,enza piegarlo,a una conduttura di scarico o a uno scarico a muro posti tra

65 e 100 cm da terra;

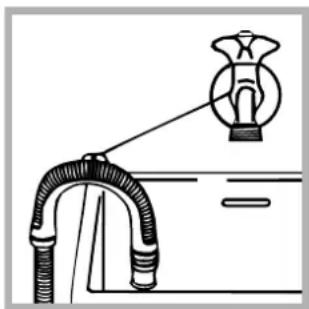

oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). L'estremità libera del tubo di scarico non devere rimanere immersa nell'acqua.

!E sconsigliato usare tubi di prolunga; se indispensableale, la prolunga deve ave lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di insere la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua normali di legge;
• la presa sa in grado di所提供 rare il carico massimo di potenza della macchina,indicato nella tabella Dati tecnici (vedi a bianco);
• la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fianco);
• la presa sia compatiblee con la spina della lavabiancheria. In caso contrario sostituire la presa o la spina.

! La lavabiancheria non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.
!A lavabiancheria installata, la presa della corrente deve essere facilemente raggiungibile.
! Non usare prolonghe e multiple.

! Il cavo non delve subire piegature o compressioni.

! Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati.

Attenzione! L'azienda declina ogni responsabilità qualoraQL,queste norme non vengano rispetto.

Qualsiasi modifica apportata all'attacco predisisto alla fabbrica o un irregularare collegamento elettrico, una qualsiasi modifica elettomeccanica o idraulica della macchina fara decadere la garanzia e solleverà il costruttore ed il venditore da eventuali responsabilità.

Primo ciclo di lavaggio

Dopo l'installazione, prima dell'uso, effettuare un ciclo di lavaggio con detersivo e alla biancheria impostando il programma a 90^ alla prelavaggio.

Dati tecnici
Modello	AVTL 83
Dimensioni	larghezza cm 40 altezza cm 85 profondità cm 60
Capacità	da 1 a 5 kg
Collegamenti elettrici	Vedi targhetta caratteristiche tecniche applicata sulla macchina
Collegamenti idrici	pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 42 litri
Velocità di centrifuga	sino a 800 giri al minuto
Programmi di controllo secondo la norma EN 60456	programma 3; temperature 60°C; effettuato con 5 kg di carico.
CE	Questa apparecchiatura è conforme alle seguenti Direttable Comunitarie: - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni - 2006/95/CE - 2002/96/CE

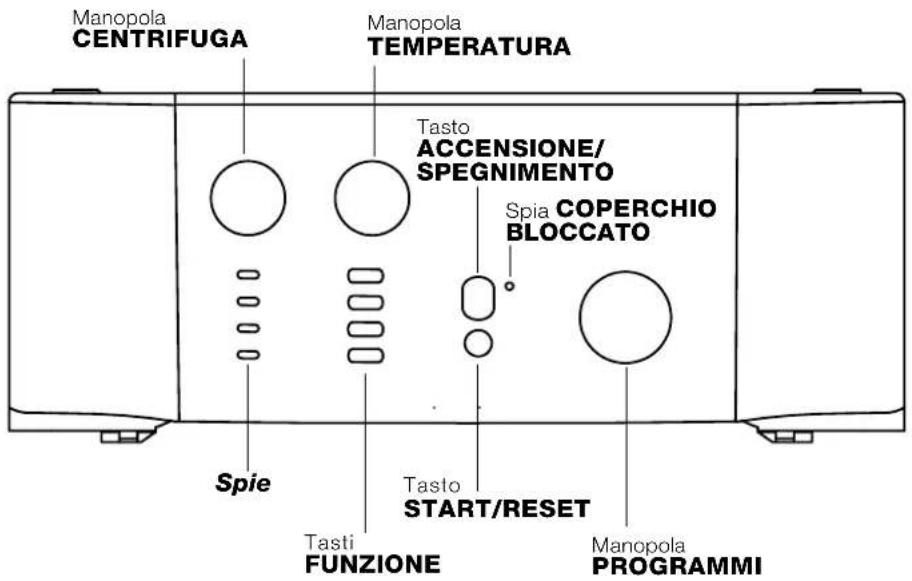

Pannello di controllo

Cassetto dei detersivi per caricare detersivi e additivi (vedi pag. 56).

Spie per seguire lo stato di avanzamento del programma di lavaggio. Se è stata impostata la funzione Delay Timer, indiccheranno il tempo mancante all'avvio del programma (vedi pag. 53).

Manopola CENTRIFUGA per impostare la centrifuga o escluderla (vedi pag. 55).

Tasti FUNZIONE per selezionare le funzioni disponibili. Il tasting relativivo alla funzione selezionata rimarraaccesso.

Manopola TEMPERATUREA per impostare la temperatura o il lavaggio a freddo (vedi pag. 55).

Tasto ACCENSIONE/SPEGNIMENTO per accendere e spegnere la lavabiancheria.

Tasto START/RESET per avviare i programmi o annullare quanto erroneamente impostato.

Spia ACCENSIONE/COPERCHIO BLOCCATO per capire se la lavabiancheria è accesa (lampeggiante) e se il coperchio è apribile (fissa) (vedi pag. 53).

Manopola PROGRAMMI per impostare i programmi (vedi pag. 54).

Durante il programma la manopola resta ferma.

Spia ACCENSIONE/SPORTELLO BLOCCATO:

La spia accesa indica che lo sportello è bloccato per impedire aperture accidentali; per evitare danni è necessario attendere che la spia lampeggi prima di aprirlo.

Il lampeggio veloce della spia ACCENSIONE/SPORTELLO BLOCCATO contemporaneo a quello di almeno un'altra spia segnala un'anomalia (vedi pag. 59).

Come après e chiudere il cestello

Fig.1

Fig. 2

Fig.3 Fig.4

Spie

Le spie forniscono informazioni importanti.
Ecco che casa dicono:

Fase in corso:

Durante il ciclo di lavaggio le spie si accenderanno progressivement perindicare lo stato di avanzamento:

delavaggio

Bvaggio

Bisciacquo

Gentrifuga

Nota: durante la fase di scarico si illuminerà la spia relativà alla fase Centrifuga.

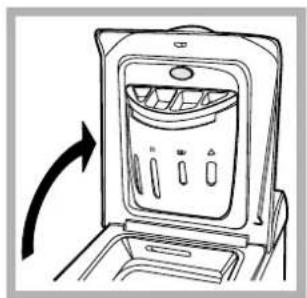

A) Apertura coperchio superiore (Fig. 1): Sollevare il coperchio esterno ed aprirlo completamente.

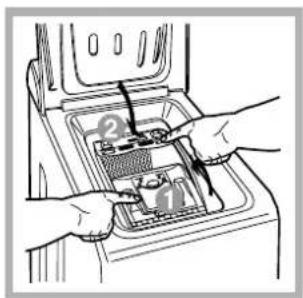

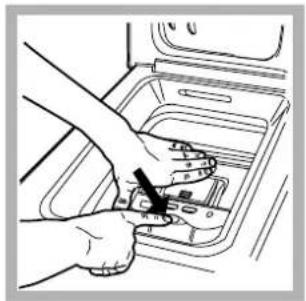

B) Apertura cestello, using ambedue le mani come indicato (Fig. 2):

• premere il pulsante individato alla freccia nella fig. 2 ed esercitando una lieve pressione verso il basso, tenere appoggiata una mano, ad evitare che gli sportelli apprehendosi repentinamente facciano male alle dita;
• accompagnare quindi gli sportelli che si sganceranno ed apriranno migliormente.

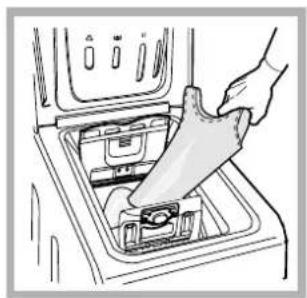

C) Introduzione biancheria (Fig. 3).

• richiudere bene il cestello abbassando prima lo sportel lo anteriore ed appoggiandovi quindi quello posteriori;
• assicurarsi quindi che i ganci dello sportello anteriore siano perfettamente alloggiati nella sede dello sportello posteriori;
• dopo aver sentito il "clac" dell'avvenuto aggancio, esercitare una lieve pressione verso il basso su entrambi gli sportelli che non devono sganciarsi;
• chiudere infinite il coperchio esterno.

Tasti funzione

Se la funzione selezionata non è compatibile con il programma impostato il tasto lampeggerà e la funzione non verra attivata.

Nel caso venga impostata una funzione incompatibile con un'altra precedentamente selezionata rimarrà attiva solo l'ultima scelta.

1

In breve: avviare un programma

1. Accendere la lavabiancheria premendo il tasto Tutte le spie si accenderanno per quale secondo, poi si spengono e la spia ACCENSIONE/ SPORTELLO BLOCCATO iniziera a lampeggiare.
2. Caricare la biancheria, versare detersivo e additivi (vedi pag. 56) e chiudere gli sportelli e coperchio.
3. Impostare con la manopola PROGRAMMI il programma desiderato.

Tabella dei programmi

1. Impostare la temperatura di lavaggio (vedi pag. 55).
2. Impostare la velocità di centrifuga (vedi pag. 55).
3. Avviare il programma premendo il tasting/RESET. Per annullare il ciclo impostato premere il tasting/RESET per 2 secondi.
4. Al terme del programma la spia ACCENSIONE/ SPORTELLO BLOCATO lampeggeraindicando che lo sportello è apribile. Estrarre la biancheria e lasciare lo sportello socchiuso per far asciugare il cestello.

Spagnere la lavabiancheria premendo il tasto 念

Natura dei tessuti e dello sporco	Programmi	Tempe- ratura	Detersivo		Ammorbi- dente	Durata del ciclo (minuti)	Descrizione del ciclo di lavaggio
			prelav.	lavag.
Cotone
Bianchi estremamente sporchi (lenzuola, tovaglie, ecc.)	1	90°C •	• •			155	Prelavaggio, lavaggio, risciacqui, centrifughe intermedié e finale
Bianchi estremamente sporchi (lenzuola, tovaglie, ecc.)	2	90°C •	•			147	Lavaggio, risciacqui, centrifughe intermedié e finale
Bianchi e colorati resistenti molto sporchi	3	60°C •	•			157	Lavaggio, risciacqui, centrifughe intermedié e finale
Bianchi poco sporchi e colori delicati (camice, maglie, ecc.)	4	40°C •	•			96	Lavaggio, risciacqui, centrifughe intermedié e finale
Colorati delicati poco sporchi	5	30°C •	•			88	Lavaggio, risciacqui, centrifughe intermedié e finale
Sintetici
Colori resistenti molto sporchi (biancheria per neonati, ecc.)	6	60°C •	•			97	Lavaggio, risciacqui, antipiega o centrifuga delicata
Colori resistenti molto sporchi (biancheria per neonati, ecc.)	7	50°C •	•			93	Lavaggio, risciacqui, antipiega o centrifuga delicata
Colori delicati (biancheria di tutti i tipi leggermente sporca)	8	40°C •	•			83	Lavaggio, risciacqui, antipiega o centrifuga delicata
Colori delicati (biancheria di tutti i tipi leggermente sporca)	9	30°C •	•			33	Lavaggio, risciacqui, e centrifuga delicata
Delicati
Lana	10	40°C •	•			48	Lavaggio, risciacqui e centrifuga delicata
Tessuti molto delicati (tende, seta, viscosa, ecc.)	11	30°C •	•			55	Lavaggio, risciacqui, antipiega o scarico
PROGRAMMI PARZIALI
Risciacquo • Risciacquì e centifiuge
Risciacquo delicato • Risciacquì, antitègna o scarico
Centrifuga Scarico e centrifugà eneggičica
Centrifuga delicata Scarico e centrifugà delicata
Scarico							Scarico

Note

Per la descrizione dell'antipiega: vedi Stira meno, pagina a fianco. I dati riportati nella tabella hanno valore significativo.

Programma speciale

Giornaliero 30' (programma 9 per Sintetici) è studiato per lavare capi leggermente sporchi in molto tempo: dura solo 30 minuti e faosi risparmiare energia e tempo. Impostando il programma (9 a 30^ ) è possibile lavare insieme tessuti di diversa natura (esclusi lana e seta) con un carico massimo di 3 kg. Si consiglia l'uso di detersivo liquido.

Impostare la temperatura

Ruotando la manopola TEMPERATURA si imposta la temperatura di lavaggio (vedi Tabella dei programmi a pag. 54).

La temperatura si può ridurre sino al lavaggio a freddo ( ).

Impostare la centrifuga

Ruotando la manopola CENTRIFUGA si imposta la velocità di centrifuga del programma selezionato.

Le velocità massime previste per i programmi sono:

Programmi Velocità massima

Cotone 800 giri al minuto

Sintetici 800 giri al minuto

Lana 600 giri al minuto

Seta no

La velocità di centrifuga può essere ridotta, oppure esclusa selezionando il simbolo

La macchina impedira automaticamente di effettuire una centrifuga maggiore a quella massima prevista per anni programma.

! Per evitare vibrazioni eccessive prima di agli centrifuga la macchina distribuisce il carico in modo uniforme, quello avviene effettuando delle rotazioni continue del cesto ad una velocità leggermente superiore a quella di lavaggio.

Quando nonostante ripetuti tentativi il carico non viene perfettamente distribuito, la macchina effettua la centrifuga ad una velocità inferiore a quella prevista.

In presenza di eccessivo sbilanciamento la macchina effettua la distribuzione al posto della centrifuga.

Gli eventuali tentativi di bilanciamento possono allungare la durata totale del ciclo fino ad un massimo di 10 minut.

Funzioni

Le varie funzioni di lavaggio previste alla lavabiancheria permiettono di ottenere la pulizia e il bianco desiderati. Per attivare le funzioni:

1. premere il tasto relativo alla funzione desiderata, secondo la tabella sottostante;
2. l'accensione del tastingo relativo segnala che la funzione è attiva.

Note: Il lampeggio veloce del tasto indica che la funzione relativa non è selezionabile per il programma impostato.

Funzioni Ef et	t o Not e pe r l'uso Attiva con i	programmi:
Super wash	Consente un pulito impeccabile, visibili-mente più bianco dello standard in Classe A.	Non è compatible con la funzione RAPIDO
Stira meno	Riduce le pieghe sui tessuti, agevolando la stiratura.	La funzione è attivabile nei programmi 3, 4, 5, 6, 7, 8 e 11. Nei programmi 6, 7, 8 e 11 il risciacquo si interromperà con il bucato in amollo (Antipiega) e la spia della fase Risciacquè lampeggerà: - per completing il ciclo premere il tasto START/RESET; - per effettuire solo lo scarico posizionare la manopola sul symbolo relative e premere il tasto START/RESET.
Rapidò	Riduce del 30% circa la durata del ciclo di lavaggio.	Non è compatible con la funzione SUPER WASH.
Extra-risciacquo	Aumenta l'efficacia del risciacquo	E' consigliata con lavabiancheria a piano carico o con dosi elevate di detersivo

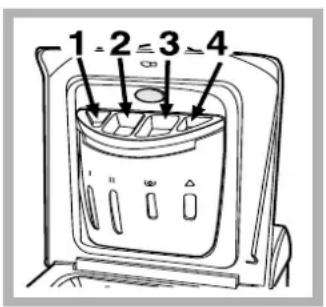

Cassetto dei detersivi

Il buon risultato del lavaggio dipendeanche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavabiancheria e a inquina- re l'ambiente.

Alzare il coperchio al di除去 del quale è collocato il cassetto dei detersivi e insere il detersivo o l'additivo come segue.

vaschetta 1: Detersivo per prelimavaggio (in polvere)

vaschetta 2: Detersivo per lavaggio (in polvere o liquido)

E' opportuno immettere direttamente il detersivo liquido inVASCA a mezzo dell'apposita pallina.

vaschetta 3:Additivi (ammorbidente, ecc.)

Quando si versa l'ammorbidente nel comparto 3, far attenuationa non superare il livello "max"indicato. L'ammorbidente viene automaticamente immessoin macchina durante I'ultimo risciacquo. Al terminel del programma di lavaggio nello scomparto 3 rimane un residuo d'acqua. Questa serve per I'immissionedi ammorbidenti molto densi, ovvero per diluire quelli concentrati. Se nel comparto 3 rimanesse più acqua del normale, ciò significica che il dispositorio di svuotamento è intasato. Per la pulizia vedi pag.58.

vaschetta 4: Candeggina

! Non usare detersivi per il lavaggio a mano, perché formano troppa schiuma.

Ciclo candeggio

La candeggina tradizionale si usa per i tessuti resistenti bianchi, quella delicata per i tessuti colorati, i sintetici e per la lana.

Nel dosare la candeggina non superare il livello "max"indicato sulla vaschetta 4 (vedi figura). Per effettuare solo il candeggio versare la candeggina nella vaschetta 4 e impostare la funzione Extra Risciacquo

Prepare la biancheria

• Suddividere la biancheria secondo:

• il tipo di tessuto / il simbolo sull'etichetta.

• i colori: separare i capi colorati da quelli bianchi.

• Vuotare le tasche e controllare i bottoni.

Non superare i valori indicati, riferiti al peso della biancheria asciutta:

Tessuti resistanti: max 5 kg

Tessuti sintetici: max 2,5 kg

Tessuti delicati: max 2 kg

Lana: max 1 kg

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1.200 gr.
1 asciugamano 150-250 gr.

Capi particulari

Tende: piegarle e sistemarle dentro una federa o un sacchetto a rete. Lavarle da sole perché superare il mezzo carico. Utilizzare il programma 11 che esclude in automatico la centrifuga.

Piumini e giacche a vento: se l'imbottitura è d'ocà o d'anatra si possono lavare nella lavabiancheria. Rivoltare i capi e fare un carico massimo di 2-3 kg, ripetendo il risciacquo una o due volte e utilizzato la centrifuga delicata.

Scarpe da tennis: pulirle dal fango. Si possono lavare con i jeans e i capi resistenti, ma non con i capi bianchi.

Lana: per otteneri migliorari risultatiutilizzareundetersivo specifico e non superare 1kg di carico.

Woolmark Platinum Care

Delicato come il lavaggio a mano.

WOLMARK PLATINUM CARE

Hotpoint Ariston ha introdotto un nuovo standard di prestazioni superiori riconosciuto da The Woolmark Company con il prestigioso

marchio Woolmark Platinum Care. Se sulla lavabiancheria c'è il logo Woolmark Platinum Care, si possono lavare con risultati eccellenti i capi in lana recanti I'etichetta "Lavare a mano" (M. 0303): Impostare il programma 10 per tutti i capi con I'indicazione "Lavare a mano", facendo uso di detersivi specifici (carico max 1 kg).

! La lavabiancheria è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Sicurezza generale

• La lavabiancheria deve essere usata solo da persone adulte e secondo le istruzioni riportate in quello libretto.
  Non toccare la macchina a piedi nudi o con le mani o piedi bagnati o umidi.
  Non staccare la spina alla presa della corrente tirando il cavo, bensi afferrando la spina.
  Non apriere il cassetto dei detersivi quando la macchina è in funzione.
  Non toccare I'acqua di scarico, che puo raggiungere temperature elevate.
  Non forzare in nessun caso I'oblo: potrebbe danneggiarsi il meccanismo di sicurezza che protege da aperture accidentali.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Controllare sempre che i bambini non si avvicinino alla macchina in funzione.
• Durante il lavaggio l'oblo tende a scaldarsi.
• Se dev'essere spostata, fazer in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.
• Prima di introdurre la biancheria controlling che il cestello sia vuoto.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La Direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche, prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente.

Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Si potranno consegnare gli elettrodomestici dismessi al servizio di raccolta pubblico, portarli presso le apposite aree comunali o, se previsto alla legge nazionale in materia, renderli ai rivendi tori contestualmente all'acquisto di nuovi prodotti di tipo equivalente.

Tutti i principali produttori di elettrodomestici sono attivi nella creazione e gestione di sistemi di raccolta e smaltimento degli apparrecchi dismessi.

Risparmiare e rispettare l'ambiente

Tecnologia a servizio dell'ambiente

Se nell'oblo si vede poca acqua è perché con la nuova technologia Ariston basta meno della meta dell'acqua per raggiungere il massimo pulito: uno scopo raggiunto per rispetto l'ambiente.

Risparmiare detersivo, acqua, energia e tempo

• Per non sprecare risorse bisogna utilizzare la lavabiancheria con il massimo carico. Un carico pieno al posto di due mezzi fa risparmiare sono al 50% di energia.
• Il prelimavaggio è necessario solo per biancheria molto sporca. Evitarlo fa risparmiare detersivo, tempo, acqua e tra il 5 e il 15% di energia.
• Trattando le macchie con uno scioglimacchia o lasciandole in amollo prima del lavaggio, si riduce la necessità di lavare ad alte temperature. Un programma a 60^ "Inceve di 90^ o uno a 40^ Inceve di 60^ , fa risparmiare fino al 50% di energia.
• Dosare bene il detersivo in base alla durezza dell'acqua, al grado di sporco e alla quantità di biancheria evita sprechi e protegge l'ambiente: pur biodegradabili, i detersivi contengono elementi che alterano l'equilibrio della natura. Inoltre evitare il più possibile l'ammorbidente.
• Effettuando i lavaggi dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche.
• Se il bucato deve essere asciugato in un asciugatore, selezionare un'alta velocità di centrifuga. Poca acqua nel bucato fa rispamiare tempo ed energia nel programma di asciugatura.

Escludere acquae corrente elettrica

• Chiudere il rubinetto dell'acqua dopo agli lavaggio. Si limitaosi l'usura dell'impianto idraulico della lavabiancheria e si elimina il pericolodi perdite.
• Staccare la spina della corrente quando si pulisce la lavabiancheria e durante i lavori di manutenzione.

Pulire la lavabiancheria

• La parte esterna e le parti in gomma possocono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

Curare Coperchio e cestello

• Lasciare sempre socchiuso il coperchio per evitare che si formino cattivi odori.

Pulire la pompa

La lavabiancheria è dotata di una pompa.
autopulente che non ha bisogno di manutenzione.
Può perché succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protege la pompa, situata nella parte inferiore diessa.

Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Per recuperare eventuali oggetti caduti nella precacamera:

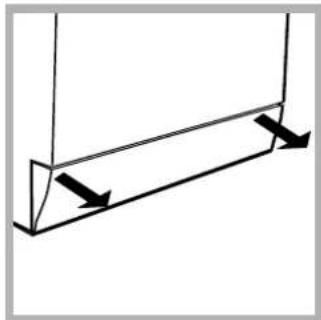

1. rimuovere il pannello di copertura sul lato anteriore della lavabiancheria tirando con le mani dai lati dello zoccolo (vedi figura);

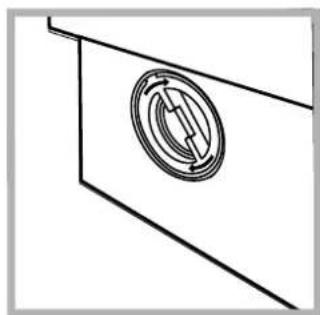

2. svitare il coperchio ruotandolo in senso antiorario (vedi figura): è normale che fuori-esa un po d'acqua;

3. pulire accuramente l'interno;

4. riavvitare il coper-chio;

5. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserto i ganci nelle apposite asole.

Controllare il tubo di alimentazione dell'acqua

Nonutilizzare mai tubi giua usati.

Controllare il tubo di alimentazione almeno una volta all'anno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvisile spaccature.

Come pulire la vaschetta del detersivo

Smontaggio:

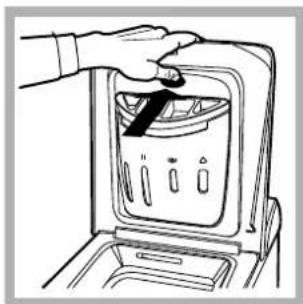

Esercitare una leggera
pressione sul pulsante sulla parte anteriore del cassetto detersivo e tirarlo verso l'alto (fig. 1).

Pulizia:

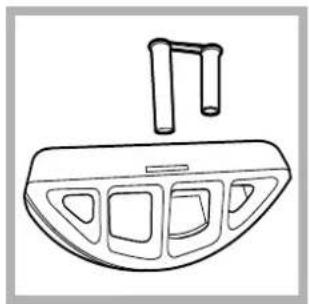

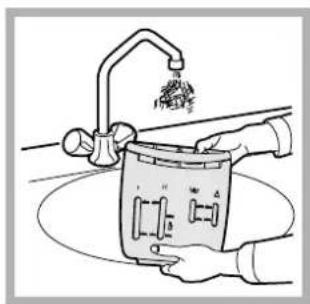

Pulire quindi il cassetto sotto il rubinetto (fig.3) utilizzandoanche un semplice spazzolino da denti e, sfilata la coppiadi sifoncini inserti nella parte superiore degli scomparti 1 e 2 (fig.4),controllare che gli stessi non siano ostruiti erisciac quarli.

Rimontaggio:

Non dimenticare di reinserire la coppi di sifoncini negli apposti alloggiamenti e rimettere infine il cassetto nella sua sede agganciandolo (fig.4,2,1).

Fig.1

Fig. 2

Fig. 3 Fig. 4

Può accadere che la lavabiancheria non funzioni. Prima di Telefonare all'Assistenza (vedi pag. 60), controllare che non si tratti di un problema facilemente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lavabiancheria non si accende.

Il ciclo di lavaggio non inizia.

La lavabiancheria non carica aqua.

La lavabiancheria carica e scarica acqua di continuo.

La lavabiancheria non scarica o non centrifuga.

La lavabiancheria vibramolto durante la centrifuga.

La lavabiancheria perde acqua.

La spia ACCENSIONE/SPORTELLO BLOCCATO lampeggia in modo veloce contemporaneamente ad almeno un'altra spia.

Si forma troppa schiuma.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto.
  In casa non c'é corrente.

• Lo sportello non è ben chiuso (la spia Porta Bloccata lampeggia).

• Il tasting non è stato premuto.

• Il tasting START/RESET non è stato premuto.

• Il rubinetto dell'acqua non è aperto.

• Il tubo di alimentazione dell'acqua non è collegato al rubinetto.

• Il tubo è piegato.
• Il rubinetto dell'acqua non è aperto.
  In casa manca I'acqua.
  Non c'e sufficiente pressione.

• Il tasting START/RESET non è stato premuto.

• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi pag. 51).
  L'estremita del tubo di scarico è immersa nell'acqua (vedi pag. 51).

• Lo scarico a muro non ha lo sfiato d'aria.

Se dopo queeste verifiche il problema non si risolve, chiudere il rubinetto dell'acqua, spegnere la lavabiancheria e chiamare l'Assistenza. Se I'abitazione si trovaagli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare l'inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

• Il programma non preve de lo scarico: con alcuni programmi occorre avviarlo manualmente (vedi pag. 54).
• É attiva la funzione Stira meno: per completeness il programma premere il tasto START/RESET (vedi pag. 55).

• Il tubo di scarico è piegato (vedi pag. 51).
  La conduttura di scarico o ostruita.

• Le viti di bloccaggio del gruppo oscillante non sono state rimosse al momento dell'installazione. Rimuoverve le viti (vedi pag. 50). correttamente (vedi pag. 50).

• La lavabiancheria non è in piano (vedi pag. 50).

• La lavabiancheria è stretta tra mobili e muro (vedi pag. 50).

• Il tubo di alimentazione dell'acqua non è ben avvitato (vedi pag. 50).
  Il cassetto dei detersivi e intasato (per pulirlo vedi pag. 58).
  Il tubo di scarico non è fissato bene (vedi pag. 51).

• Stà segnalando un'anomalia. Specnere la lavatrice ed estrarre la spoina dans la presa elettrica; attendere per circa 1 minuto e quando riallacciare il collegamento elettrico e riaccerndere la amcchina. Se dopo esta operazione persistsiste il difetto, chiamare l'Assistenza.

• Il detersivo non è specifico per lavabiancheria (deve esseri la dicitura "per lavatrice", "a mano e in lavatrice", o simili).
  Il dosaggio è stato eccessivo.

Prima di contattare l'Assistenza:

• Verificare se l'anomalia cui essere risolta da soli (vedi pag. 59);
• Riaviare il programma per controllare se l'inconveniente è stato ovviato;
• In caso negativo, contattare I' Assitenza Tecnica;

In caso di errata installationo uso non corretto potrete essere chiamati al pagamento dell'intervento.

!Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di series (S/N);

Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria.

EAAHNIKA

περιεχόμενα

EykataoTaon,62-63

Anouukekuaia kai opicovtiwn, 62
