Marchio	HOTPOINT-ARISTON
Modello	FMF 923K EU.C
Tipo di prodotto	Lavatrice a carica frontale
Capacità di carico massima (cotone)	9 kg
Dimensioni (L x A x P)	59,5 x 85 x 60,5 cm
Peso (stima)	Circa 70 kg
Volume del cestello	62 litri
Velocità di centrifuga massima	1200 giri/minuto
Classe energetica	A+++
Consumo energetico annuale stimato	216 kWh
Consumo idrico annuale stimato	12254 litri
Pressione dell'acqua richiesta	0,05 - 1 MPa (0,5 - 10 bar)
Collegamento elettrico	Vedere targhetta (230 V, 50 Hz tipico)
Programmi di lavaggio	Antimacchia, Antimacchia Rapido, Bianco, Cotone Standard (60°C/40°C), Sintetico, Anti-allergia Plus, Anti-allergia Delicato, Lana, Delicato, Cotone 20°C, Eco Cotone, Eco Sintetico, Eco Rapido, Risciacquo, Centrifuga+Scarico, Scarico
Funzioni speciali	Partenza ritardata, Blocco tasti, Intensità di lavaggio (Normale/Intensivo/Delicato), Prelavaggio, Pulizia automatica
Manutenzione ordinaria	Pulizia del cassetto del detersivo, della pompa (se necessario), programma Auto pulizia ogni 40 cicli
Sicurezza	Blocco oblò, protezione bambini (blocco tasti), arresto automatico in caso di anomalia
Apertura manuale dell'oblò	Possibile in caso di guasto tramite pannello frontale
Livello sonoro (lavaggio/centrifuga)	53 dB(A) / 79 dB(A)
Riparabilità	Ricambi disponibili tramite servizio autorizzato; autodiagnosi con codici di errore (es: F-01)

Domande frequenti - FMF 923K EU.C HOTPOINT-ARISTON

Come installare la lavatrice e metterla in piano?

Scartare la macchina e rimuovere le 4 viti di trasporto sul retro. Tappare i fori con i tappi in dotazione. Posizionare l'apparecchio su un pavimento piano e rigido. Regolare i piedini anteriori per livellare l'apparecchio (inclinazione max 2°). Collegare il tubo di alimentazione dell'acqua a un rubinetto di acqua fredda (filettatura 3/4 gas) e il tubo di scarico a uno scarico situato tra 65 e 100 cm dal pavimento. Inserire la spina di rete (presa con messa a terra).

Come eseguire il primo ciclo di lavaggio?

Prima del primo utilizzo, eseguire un ciclo Auto pulizia senza biancheria. Per farlo, tenere premuto il tasto A per 5 secondi. Il programma dura circa 70 minuti. Utilizzare un po' di detersivo (10% della dose per biancheria poco sporca).

Quali sono i programmi disponibili e quale scegliere?

La macchina offre numerosi programmi: Antimacchia (40°C, 5 kg), Bianco (60°C, 5 kg), Cotone Standard (60°C/40°C, 9 kg), Sintetico (60°C/40°C, 4,5 kg), Lana (40°C, 2 kg), Delicato (30°C, 1 kg), cicli Eco (a freddo) e programmi parziali (risciacquo, centrifuga). La scelta dipende dal tipo di tessuto e dal grado di sporco.

Come utilizzare il cassetto del detersivo?

Il cassetto ha diversi scomparti: vaschetta 1 per il detersivo di prelavaggio (polvere), vaschetta 2 per il detersivo principale (polvere o liquido, utilizzare il separatore in dotazione), vaschetta 3 per l'ammorbidente e vaschetta aggiuntiva 4 per la candeggina (se necessario). Non superare il livello massimo.

Cosa fare se la lavatrice non centrifuga o non scarica?

Verificare che il programma selezionato includa una fase di centrifuga. Assicurarsi che il tubo di scarico non sia piegato o ostruito e che sia posizionato tra 65 e 100 cm dal pavimento. Se il problema persiste, il filtro della pompa potrebbe essere ostruito; pulirlo smontando il pannello frontale (dopo aver scollegato l'alimentazione).

Come pulire la pompa?

Scollegare la macchina. Svitare il pannello frontale con un cacciavite. Ruotare il coperchio della pompa in senso antiorario (può fuoriuscire un po' d'acqua). Pulire l'interno e rimuovere eventuali oggetti (monete, bottoni). Riavvitare e rimontare il pannello.

Cosa significano i codici di errore come F-01?

Questi codici indicano un malfunzionamento. Ad esempio, H20 significa problema di alimentazione dell'acqua. Se le spie lampeggiano rapidamente, spegnere l'apparecchio, scollegarlo per 1 minuto e riaccenderlo. Se il codice persiste, contattare il servizio di assistenza indicando il modello e il numero di serie.

Come aprire l'oblò in caso di blackout?

Scollegare la macchina. Verificare che il livello dell'acqua sia basso. Smontare il pannello frontale. Tirare la linguetta di plastica verso di sé fino a sganciarla, poi tirare verso il basso aprendo l'oblò. Rimontare il pannello dopo aver recuperato la biancheria.

Quale manutenzione regolare è necessaria?

Dopo ogni lavaggio, lasciare l'oblò socchiuso per evitare cattivi odori. Pulire regolarmente il cassetto del detersivo con acqua corrente. Eseguire un ciclo Auto pulizia ogni 40 cicli. Controllare il tubo di alimentazione dell'acqua una volta all'anno.

Come risparmiare energia con questa lavatrice?

Utilizzare i programmi Eco (Eco Cotone, Eco Sintetico, Eco Rapido) che lavano a freddo con un'azione meccanica ottimizzata. Selezionare la temperatura più bassa possibile. Non sovraccaricare la macchina e utilizzare la quantità di detersivo consigliata. Anche il programma Cotone Standard 40°C a mezzo carico è economico.

MANUALE UTENTE FMF 923K EU.C HOTPOINT-ARISTON

Installazione, 26-27

Disimballo e livellamento

Collegamenti idraulici ed elettrici

Primo ciclo di lavaggio

Dati tecnici

Manutenzione e cura, 28

Escludere acquae corrente elettrica

Pulire la lavabiancheria

Pulire il cassetto dei detersivi

Curare oblo e cestello

Pulire la pompa

Controllare il tubo di alimentazione dell'acqua

FMF 923

Precauzioni e consigli, 29

Sicurezza generale

Smaltimento

Aperture manuale della porta oblo

Descrizione della lavabiancheria, 30-31

Pannello di controllo

Display

Come effettuare un ciclo di lavaggio, 32

Programmi e opzioni, 33

Tabella dei programmi

Opzioni di lavaggio

Detersivie biancheria, 34

Cassetto dei detersivi

Preparare la biancheria

Programmi particolari

Sistema bilanciamento del carico

Anomalie e rimedi, 35

Assistenza, 36

Assistenza Attiva 7 giorni su 7

IT

!È importante conservare quello libretto per poterlo consultare in anni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Disimballo e livellamento

Disimballo

1. Disimballare la lavabiancheria.
2. Controllare che la lavabiancheria non abbia subito danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

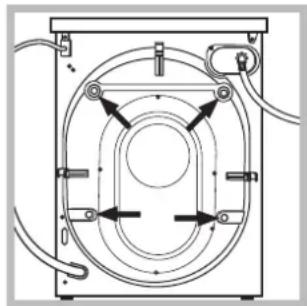

1. Rimuovere le 4 viti di protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

2. Chiudere i fori con i tappi di plastica in dotazione.

3. Conservare tutti i pezzi: qualora la lavabiancheria debba essere trasportata, dovranno essere rimontati.

Gli imballaggi non sono bianbambini.

Livellamento

1. Installare la lavabiancheria su un pavimento piano e rigido, alla appoggiarla a muri, mobili o altri.

1. Se il pavimento non fosse perfettamente orizzontale, compensare le irregularità svitando o avvitando i piedini anteriors (vedi figura); l'angolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2^

Un accurato livellamento da stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquete o di un tappeto, regolare i piedini in modo da conservare quello la lavabiancheria uno spazio sufficiente per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell'acqua

1. Collegare il tubo di alimentazione avvitandolo a un rubinetto d'acqua fredda con bocca filettata da 3/4 gas (vedi figura).

Prima di allacciare, far scorrere l'acqua finché non sia limpida.

1. Collegare il tubo di alimentazione alla lavabiancheria avvitandolo all'apposita presa d'accua, nella parte posteriore in alto a destra (vedi figura).

2. Fare attenuatione che nel tubo non ci siano né pieghe né strozzature.

! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco).
! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negazio specializzato o a un technician autorizzato.
! Nonutilizzaremai tubi già usati.
! Utilizzare quelli in dotazione alla macchina.

Collegamento del tubo di scarico

Collegare il tubo di scarico,enza pie-garlo,a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra;

oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). L'estremita libera del tubo di scarico non deve rmanere immersa nell'acqua.

!E sconsigliato usare tubi di prolunga; se in-dispensabile, la prolunga deve averere lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di insereire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;

• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella tabella Dati tecnici (vedi a fierco);

• la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fianco);

• la presa sia compatibile con la spina della lavabiancheria. In caso contrario sostituire la presa o la spina.

! La lavabiancheria non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.

! A lavabiancheria installata, la presa della corrente deve essere disponibile raggiungibile.

! Non usare prolonghe e multiple.

Il cavo non deve subire piegature o compressioni.

! Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati.

Attenzione! L'azienda declina agli responsabilità qualora Queste norme non vengano rispetto.

Primo ciclo di lavaggio

Dopo l'installazione, prima dell'uso, effettuare un ciclo di lavaggio con detersivo e alla biancheria impostando il programma auto pulizia (vedi "Pulire la lavabiancheria").

Dati tecnici
Modello	FMF 923
Dimensioni	larghezza cm 59,5 altezza cm 85 profondità cm 60,5
Capacità	da 1 a 9 kg
Collegamenti elettrici	vedi la targhetto caratteristi- che tecniche applicata sulla macchina
Collegamenti idrici	pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 62 litri
Velocità di centrifuga	sino a 1200 giri al minuto
Programmi di controllo secondo la dirittive 1061/2010 1015/2010	programma 4; Cotone Standard 60°C. programma 5; Cotone Standard 40°C.
CE	Questa apparecchiatura è conformé alle seguenti Dire- tive Comunitarie: - 2004/108/CE (Compatible Elettromagnetical) - 2012/19/EU - 2006/95/CE (Bassa Tensi- sione)

IT

Escludere acquae corrente elettrica

• Chiudere il rubinetto dell'acqua dopo agli lavaggio. Si limita così l'usura dell'impianto idraulico della lavabiancheria e si elimina il pericolò di perdite.
• Staccare la spina della corrente quando si pulisce la lavabiancheria e durante i lavori di manutenzione.

Pulire la lavabiancheria

• La parte esterna e le parti in gomma posso- sono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.
• La lavabiancheria è dotata di un programma di auto pulizia delle parti interne che deve essere effettuato alla sua lavor. Il tipo di carico nel cesto.

Il detersivo (nella quantità pari al 10% di quella consigliata per capi poco sporchi) o additivi specifici per la pulizia della lavabiancheria, potranno essere utilizzati come coadiu-vanti nel programma di lavaggio. Si consiglia di effettuare il programma

di pulizia agli 40 cici di lavaggio.
Per attivare il programma premere il tasto A per 5 sec. (vedi figura).
Il programma partirà automaticamente ed avrà una durata di circa 70 minuti. Per fermare il ciclo premere il tasto START/PAUSE.

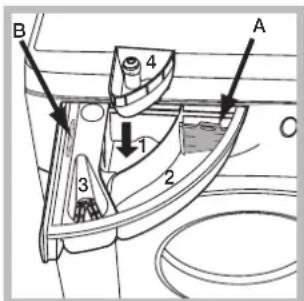

Pulire il cassetto dei detersivi

Sfilare il cassetto sollevandolo e tirandolo versusl'esterno (vedi figura).

Lavarlo sotto l'acqua corrente; esta pulizia va effettuata frequentlymente.

Curare oblo e cestello

• Lasciare sempre socchiuso l'oblò per evitare che si formino cattivi odori.

Pulire la pompa

La macchina è dotata di una pompa autopulente che non ha bisogno di manutenzione. Puo perché succederere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore diessa.

! Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Per accedere alla precamera:

1. rimuovere il pannello di copertura sul lato anteriore della lavasciuga con l'ausilio di un giravite (vedi figura);

1. svitare il coperchio ruotandolo in senso antiorario (vedi figura): è normale che fuoriesca un po' d'acqua;

2. pulire accuramente l'interno;

3. riavvitare il coperchio;
4. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserti to i ganci nelle apposite asole.

Controllare il tubo di alimentazione dell'acqua

Controllare il tubo di alimentazione almeno una volta all'anno. Se presenta screpolature e fissure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvise spaccature.

! Nonutilizzare mai tubi già usati.

! La lavabiancheria è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo appearecchio è stato concepito esclusivamente per un uso di tipo domestico.
• Questo apparecchio può essere usato da bambini da 8 anni in su e da persone con capacità fisiche, sensoriali o mentali ridotte o con esperienza e conoscenze insufficienti se sono supervisionati o se hanno ricevuto adeguata formazione in merito all'uso dell'apparecchio in modo sicuro e capendo i pericolì connessi. I bambini non devono giocare con l'apparecchio. Manutenzione e pulizia non devono essere effettuati dai bambini sulla supervisione.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• Non staccare la spina dalla presa della corrente tirando il cavo, pensi afferrando la spina.
• Non après il cassetto dei detersivi nelle macchina è in funzione.
• Non toccare l'acqua di scarico, che può raggiungere temperature elevate.
• Non forzare in nessun caso l'oblo: potrebbe danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Controllare sempre che i bambini non si avvicinino alla macchina in funzione.
• Durante il lavaggio l'oblo tends a scaldarsi.
• Se dev'essere spostata, lavorare in due o tre persona con la massima attenzione. Mai da soli perché la macchina è molto pesante.
• Prima di introdurre la biancheria controlling che il cestello sa vuoto.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2012/19/EU sui rifiuti di apparetti elettriche ed elettroniche, prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente.

Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

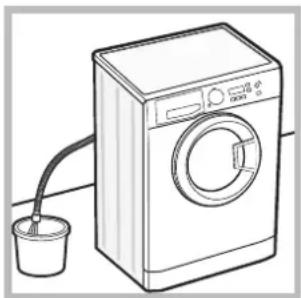

Apertura manuale della porta oblo

Nel caso non sia possibile aprirre la porta oblo a causa della mancanza di energia elettrica e volete stendere il bucato, procedere come segue:

1. togliere la spina alla presa di corrente.
2. verificate che il livello dell'acqua all'interno della macchina sia inferiore rispetto all'apertura dell'oblo; in caso contrario togliere l'acqua in eccedenzaattraverso il tubo di scarico raccogliendola in un secchio come indicato in figura.

1. rimuovere il pannello di copertura sul lato anteriore della lavabiancheria con l'ausilio di un giravite (vedi figura).

1. utilizes la linguetta indicata in figura tirare versus l'esterno fino a liberare il tirante in plastica dal fermo; tirarlo successivement versus il basso e contemporaneamente aprire la porta.
2. rimontare il pannello assicurandosi, prima di spingerlo.
   verso la macchina, di aver inserto i ganci nelle apposite asole.

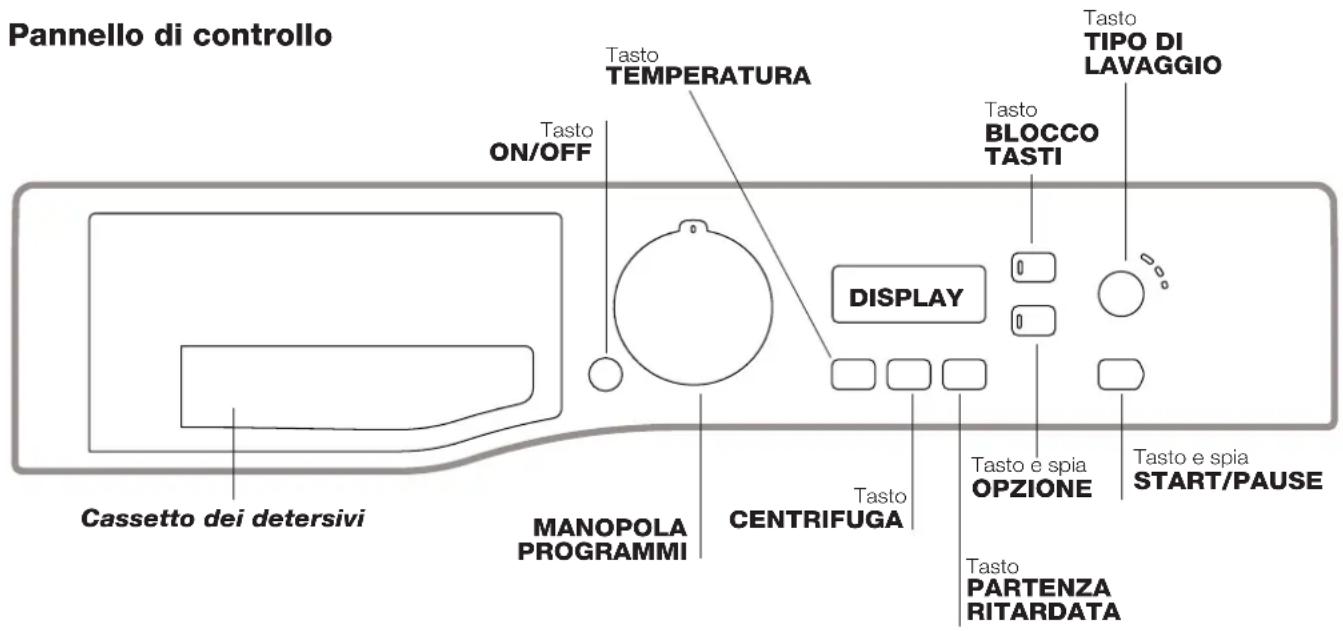

Descrizione della lavabiancheria

Cassetto dei detersivi: per caricare detersivi e additivi (vedi "Detersivi e biancheria").

Tasto ON/OFF premere brevamente il tasting per accendere o speggner la macchina. La spia START/PAUSE che lampeggia lentamente di colore verde indica che la macchina è accesa. Per speggner la lavabiancheria durante il lavaggio è necessario tener premuto il tasting più a lungo, circa 3 sec.; una pressione breve o accidentale non permettera lo spegnimento della macchina. Lo spegnimento della macchina durante un lavaggio in corso annulla il lavaggio stesso.

MANOPOLA PROGRAMMI: per impostare il programma desiderato (vedi "Tabella dei programmi").

Tasto e spia OPZIONE: per selezionare I'opzione disponibile. La spia relativa all'opzione selezionata rimarra accesa.

Tasto TIPO DI LAVAGGIO premere per selezionare l'intensita di lavaggio desiderata.

Tasto TEMPERATURE premere per ridurre o escludere la temperature; il valore viene individato nel display.

Tasto CENTRIFUGA @premere per ridurre o escludere del tutto la centrifuga; il valore viene indicate nel display.

Tasto PARTENZA RITARDATA premere per impostare una partenza ritardata del programma prescelto; il ritardo viene individato nel display.

Tasto e spia START/PAUSE: quando la spia verde lampeggia lentamente, premere il tasto per avviare un lavaggio. A ciclo avviato la spia diventa fissa. Per mettere in pausa il lavaggio, premere nuovamente il tasto; la spia lampeggerà con colore ambra. Se il simbolo non è illuminato, si potra après l'oblo. Per far ripartire il lavaggio dal punto in cui è stato interrotto, premere nuovamente i tasto.

Tasto Blocco TASTI: per attivare il blocco del pannello di controllo, tenere premuto il tasto per circa 2 secondi. La spia e lo eso indica che il pannello di controllo è bloccato (ad eccezione del tasto ON/OFF). In questo modo si impediscono modifiche accidentali dei programmi, soprattutto se in casa ci sono dei bambini. Per disattivare il blocco del pannello di controllo, tenere premuto il tasto per circa 2 secondi.

Modalità stand by

Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospegnimento (stand by) che entra in funzione dopo circa 30 minuti nel caso di non utilizzato. Premere brevamente il tasto ON-OFF e attendere che la macchina si riattivi.

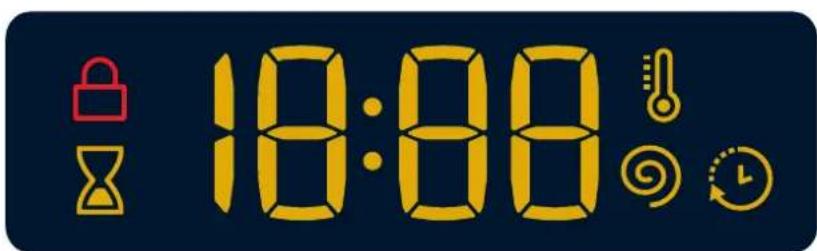

Display

Il display è utile per programmare la macchina e fornisce molteplici informazioni.

Viene visualizzata la durata dei vari programmi a disposizione e a ciclo avviato il tempo residuo alla fine dello stesso (il display visualizzera la durata massima del ciclo selezionato che potra diminuire dopo alcuni minuti, in quanto la durata effettiva del programma varia in base al carico di biancheria e alle impostazioni date); nel caso fosse stata impostata una PARTENZA RITARDATA, viene visualizzato il tempo mancante all'avvio del programma selezionato.

Inoltre, premendo il relativo tasto, vengono visualizzati i valori massimi della velocità di centrifuga e di temperatura che la macchina può effettare in base al programma impostato o gli ultimi valori selezionati se compatibili con il programma scelto.

Spia Oblo bloccato

Il significato esso indic che l'oblo è bloccato. Per evitare danni è necessario attendere che il significo si spenga prima di aprir l'oblo.

Per apree la porta mren un cico e in corso preme il tato START/PAUSE; se il symbolo OBLO'BLOCCATO spento sera possibie apree I'obl.

Come effettuare un ciclo di lavaggio

IT

1. ACCENDERE LA MACCHINA. Premere il tasto la spia START/PAUSE lampeggerà lentamente di colore verde.
2. CARICARE LA BIANCHERIA. Apire la porta oblo. Caricare la biancheria facendo attenzione a non superare la quantità di carico indicata nella tabella programmi della pagina seguente.
3. DOSARE IL DETERSIVO. Estrarre il cassetto e versare il detersivo nelle apposite vaschette come spiegato in "Detersivi e biancheria".

4. CHUIDERE L'OBLO'.

1. SCEGLIERE IL PROGRAMMA. Selezionare con la manopola PROGRAMMI il programma desiderato; adesso è associata una temperatura e una velocità di centrifuga che possono essere modificate. Sul display comparirà la durata del ciclo.
2. PERSONALIZZARE IL CICLO DI LAVAGGIO. Agire sugli appositi tasti:

Modificare la temperatura e/o la centrifuga. La macchina visualizza automaticamente la temperatura e la centrifuga massime previste per il programma impostato o le ultime selezionate se compatibili con il programma scelto. Premendo il tasto si riduce progressivement la temperatura sino al lavaggio a freddo "OFF". Premendo il tasto riduce progressivement la centrifuga sino alla sua esclusione "OFF". Un'ulteriore pressione dei tasti riportera i valori al massimo consentito per il ciclo selezionato.

! Eccezione: selezionando il programma 4 la temperatura, cui quodesserere portata sino a 90^

Impostare una partenza ritardata.

Per impostare la partenza ridartata del programma prescelto, premere il tasto relative fino a raggiungere il tempo di ritardo desiderato. Quando tale opzione è attiva, sul display si illumina il symbolo Per rimuovere la partenza ridartata premere il tasto fino a che sul display compare la scritta "OFF".

Impostare l'intensità di lavaggio desiderata.

Il tasto permette di ottimizzare il lavaggio in base al grado di sporco dei tessuti e all'intensità di lavaggio desiderata.
Selezionare il programma di lavaggio, il ciclo viene impostato automaticamente sul livello "Normal", ottimizzato per capi mediamente sporchi, (impostazione non valida per il ciclo "Lana", che si imposta automaticamente sul livello "Delicate"). Per capi molto sporchi premere il tasto lo raggiungimento del livello "Intensive". Questo livello garantisce un lavaggio di alte prestazioni grazie all'utilizzo di una magiore quantità di acqua nella fase iniziale del

ciclo ed una maggiore movimentazione meccanica, ed è utile per eliminare le macchie più resistenti. Può essere utilizzato con o senza candeggina.

Se si desidera effettuare il candeggio insere la vaschetta aggiuntiva 4, in dotazione, nella vaschetta 1. Nel dosare la candeggina non superare il livello "max" indicato sul perno centrale (vedi figura a pag. 34). Per capi poco sporchi o per un trattamento più delicatodei tessuti, premere il tasto al raggiungimento del livello "Delicate". Il ciclo ridurra la movimentazione meccanica per garantire risultati di lavaggio perfetti per i capi delicati.

Modificare le caratteristiche del ciclo.

• Premere il tasto per attivare l'opzione; la spia corrispondente al pulsante si accenderà.
• Premere nuovamente il tasto per disattivare l'opzione; la spia si spegnerà.

! Se l'opzione selezionata non è compatibile con il programma impostato, la spia lampeggerà e l'opzione non verrà attenuata.
! Le opzioni possono variare il carico raccommando e/o la durata del ciclo.

1. AVVIARE IL PROGRAMMA. Premere il tasting START/PAUSE. La spia relativa si illuminerà di colore verde fisso e l'oblo si bloccherà (simpilo OBLO'BLOCCATO (acceso). Per cancellare un programma nelleun ciclo è in corso,mettere la lavabiancheria in停下a premendo il tasting START/PAUSE (la spia START/PAUSE lampeggerà lentamente di colore ambra); selezionare quindi il ciclo desiderato e premere nuovamente il tasting/PAUSE. Per aprire la porta nelleun ciclo è in corso premere il tasting START/PAUSE; se il simbolo OBLO'BLOCCATO è spento sare possibile aprire I'oblo. Premere nuovamente il tasting START/PAUSE per far ripartire il programma dal punto in cui era stato interrotto.
2. FINE DEL PROGRAMMA. Viene individata alla scritta "END" sul display, quando il symbolo OBLO' BLOCCATO si spegnerà sare possibile après l'oblo. Aprille l'oblo, scaricare la biancheria e spegnere la macchina.

! Se si desidera annullare un ciclo già avviato, premere a lungo il tasto !l ciclo verrà interrotto e la macchina si spegnerà.

Tabella dei programmi

Programmi	Descrizione del Programma	Temp. max. (°C)	Veloci-tà max. (giri al minuto)	Detersivi				Carico max. (Kg)	Umidità residua %	Consumo ener-gia kWh	Acqua totale t	Durata ecio
				Prelaggio	Lavaggio	Candeg- gina	Ammorbi-dente
CLEAN Plus
1	Antimacchia	40° 1200		●	●	-	●	5	-- 180'
2	Antimacchia Rapido	40° 1200		-	●	-	●	4,5	-- -60'
3	Bianchi	60° 1200		●	●	-	●	5	-- -180'
4	<40°C Cotone Standard 60°C (1): Bianchi e colorati resistenti molto sporchi.	60° (Max. 90°)	1200	●(3)	●	●	●	9	53 1,19	957,5	195'
5	<40°C Cotone Standard 40°C (2): Bianchi e colorati delicati molto sporchi.	40° 1200		-	●	●	●	9	53 1,09	99	175'
6	Sintetici: Colori resistenti molto sporchi.	60°	800	●	●	●	●	4,5	46 1,03		60	15'
6	Sintetici (4): Colori resistenti molto sporchi.	40°	800	●	●	●	●	4,5	46 0,56		60	100'
SPECIALIS
7	Anti Allergy Plus	60°	1200	-	●	●	●	5	--	195'
8	Anti Allergy Delicati	40°	1200	-	●	●	●	5	--	200'
9	Lana: Per lana, cachemire, ecc.	40° 800		-	●	-	●	2	-- -85'
10	Delicati	30°	0	-	●	-	●	1	-- -80'
ECO
11	Cotone Standard 20°C: Bianchi e colorati delicati molto sporchi.	20°	1200	-	●	●	●	9	-- -175'
12	Cotone	Acqua fredda	1200	-	●	-	●	9	53 0,23		68	30'
13	Sintetici	Acqua fredda	800	-	●	-	●	3	48 0,12		37	70'
14	Rapidò 30'	Acqua fredda	800	-	●	-	●	3	71 0,10		36	30'
Programmi parziali
Risciacquo		-	1200	-	-	-	●	9	-- -36'
Centrifuga + Scarico		-	1200	-	-	-	-	9	-	-	-	10'
Solo Scarico *		-	OFF	-	-	-	-	9	-	-	-	3'

^a Selezionando il programma ed escludendo la centrifuga la macchina effettuera solo lo scarico.
La durata del ciclo indica sult display o sul liberto e una stima calcolata in base a condizioni standard. Il tempo effettivo puo varire in base a numeroi fattior quali la temperatura e la pressione dell'acqua in ingresso, la temperatura ambiente, la quantità di detersivo, la quantità ed il tipo di carico, il bilanciamento del carico, le opzioni aggiuntive selezione.
1) Programma di controlo secondo la direttiva 1061/2010: impostare il programma 4 con una temperaura di 60^ .
Qstio a t i s i a i a i a
2) Programma di controlo secondo la direttiva 1061/2010: impostare il programma 5 con una temperatura di 40^ .
Qstio 40C. la t a 120
3) Alla temperatura di 60^ la funzione "Prelavaggio" non vuo essere attivata.
Per tutti Test Institutes:
2) Programma cotone lungo: impostare il programma 5 con una temperatura di 40^ .
4) Programma sintetico lungo: impostare il programma 6 con una temperatura di 40^ .

Opzioni di lavaggio

! Se l'opzione selezionata non è compatible con il programma impostato, la spia lampeggerà e l'opzione non verrà attivata.

P Prelavaggio

Selezionando esta funzione si effettua il prelimavaggio, utile per rimuovere macchie ostinate.

N.B.: Aggiungere il detersivo nell'apposto scomparto.

IT

Cassetto dei detersivi

Il buon risultato del lavaggio dipendeanche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavabiancheria e a inquinare l'ambiente.

! Usare detersivi in polvere per capi in cotone bianchi e per il prelimavaggio e per lavaggi con temperatura superiore a 60^ .
!Seguire leindicazioni riportate sulla confezione di detersivo.
! Non usare detersivi per il lavaggio a mano, perché formano troppa schiuma.

Estrarre il cassetto dei detersivi e insere il detersivo o l'additivo come segue.

vaschetta 1: Detersivo per prelimavaggio (in polvere)

Prima di versare il detersivo verificare che non sia insertita la veschetta aggiuntiva 4.

vaschetta 2: Detersivo per lavaggio (in polvere o liquido)

Nel caso di utilizzo di detersivo liquido si consiglia di utilizzato la paretina A in dotazione per un corretto dosaggio.

Per l'utilizzo del detersivo in polvere riporre la paretina nella cavità B.

vaschetta 3:Additivi (ammorbidente, ecc.)

L'ammorbidente non deve fuoriuscire alla griglia.

vaschetta aggiantiva 4: Candeggina

Preparare la biancheria

• Suddividere la biancheria secondo:
• il tipo di tessuto / il symbolo sull'etichetta.
• i colori: separare i capi colorati da quelli bianchi.
• Vuotare le tasche e controllare i bottoni.
  Non superare i valori indicati, riferiti al peso della biancheria asciutta: vedi "Tabella dei programmi".

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1200 gr.
1 asciugamano 150-250 gr.

Programmi particulari

Antimacchia: il programma 1 è adatto al lavaggio di capi molto sporchi, con colori resistenti. Il programma garantisce una classe di lavaggio superiore alla classe standard (classe A). Non eseguire il programma mescolando capi di colore diverso. Si consiglia l'utilizzo di detersivo in polvere. Per macchie ostinate è consigliato il pretrattamento con additivi specifici.

Antimacchia Rapido: Il programma è studiato per lavare i capi con macchie giornaliere anni estinate in un'ora. Adatto a capi colorati di fibra mista, garantendone il massimo rispetto.

Bianchi:utilizzare il ciclo 3 per il lavaggio dei capi bianchi. Il programma è studiato per il mantenimento della brillantezza del bianco nel tempo. Per risultati migliorisi si raccomanda l'utilizzo del detersivo in polvere.

Anti Allergy Plus: utilisezare il programma 7 per la rimo-zione dei principali allergeni come polline, acari, peli del gatto e cane.

Anti Allergy Delicati: ciclo studiato per capi in cotone e altri tessuti resistenti che garantisce la rimozione di polline e peli di cane e gatto più a 40^

Lana: il ciclo di lavaggio "Lana" di questa lavatrice è stato approvato dalla Woolmark Company per il lavaggio di capi di lana classificati come "lavabili a mano", perché il lavaggio venga eseguito nel rispetto delle istruzioni riportate sull'etichetta dell'indumento e delleindicazioni fornite dal produttore di questa lavatrice. (M1127)

Delicati: utilizzare il programma 10 per il lavaggio dei capi molto delicati, che presentano applicazioni quali strass o paillettes.

Per il lavaggio dei capi in seta e tende, selezionare il ciclo 10 ed impostare il livello "Delicate" dell'opzione Si raccomanda di rovesciare i capi prima del lavaggio e di insere gli indumenti piccoli nell'apposto sacchetto per il lavaggio dei capi delicati. Per risultati migliorisi si raccomanda l'utilizzo del detersivo liquido per capi delicati.

Programmi Eco

I programmi Eco offrono buone performance di lavaggio a basse temperature consentendo un minore utilizzato di energia elettrica con un beneficio per l'ambiente e un risparmio economico. I programmi Eco (12 Cotone, 13 Sintetici e 14 Rapido 30') sono stati creati per diversi tipi di tessuto e per capi poco sporchi. Per garantire un risultato ottimale raccomandiamo l'uso di un detergente liquido; si consiglia di pretrattare Polsini, colli e macchie.

Cotone Standard 20^ ideale per carichi in cotone sporchi. Le buone performanceanche a freddo, comparabili con un lavaggio a 40^ , sono garantite da un'azione meccanica che lavora con variazione di velocità a picchi ripetuti e ravicinati.

Sistema bilanciamento del carico

Prima di agli concentrifiche, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse alcora correttamente bilanciato la macchina effettua la concentrifiche ad una velocità inferiore a quella prevista. In presenza di excessivo sbilanciamento la lavabiancheria effettua la distribuzione anzichè la concentrifiche. Per favore una migliorie distribuzione del carico e il suo corretto bilanciamento si consiglia di mescolare capi grande e piccoli.

Può accadere che la lavabiancheria non funzioni. Prima di Telefonare all'Assistenza (vedi "Assistenza"), controllare che non si tratti di un problema facilemente risolvibile aiutandosi con il seguente elenco.

IT

Anomalie:

La lavabiancheria non si accende.

Il ciclo di lavaggio non inizia.

La lavabiancheria non carica acqua (Sul display viene visualizzata la scritta "H2O" lampeggiante).

La lavabiancheria carica e scarica acqua di continuo.

La lavabiancheria non scarica o non centrifuga.

La lavabiancheria vibra
molto durante lacentrifuga.

La lavabiancheria perde acqua.

Le spiè delle "Opzioni" e dello START/PAUSE lampeggiano velocimento e il display visualizza un codice di anomalia (es.: F-01, F-.).

Si forma troppa schiuma.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente, o non abbastanza da fareicontatto.
  In casa non c'é corrente.

L'oblo non è ben chiuso.
- Il tasting ON/OFF non è stato premuto.
- Il tasting START/PAUSE non è stato premuto.
Il rubinetto dell'acqua non è aperto.
- Si è impostato un ritardo sull'ora di avvio (PARTENZA RITARDATA, vedi "Come effettuare un ciclo di lavaggio").

• Il tubo di alimentazione dell'acqua non è collegato al rubinetto.
• Il tubo è piegato.
• Il rubinetto dell'acqua non è aperto.
  In casa manca l'acqua.
  Non c'é sufficiente pressione.

• Il tasting START/PAUSE non è stato premuto.

• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi "Installazione").
  L'estremita del tubo di scarico è immersa nell'acqua (vedi "Installazione").

• Lo scarico a muro non ha lo sfiato d'aria.

Se dopo que stève verifiche il problema non si risolve, chiudere il rubinetto dell'acqua, spegnere la lavabiancheria e chiamare l'Assistenza. Se l'abitazione si trovagli ultimi piani di un edificio, è possible che si verifichino fenomeni di sifonaggio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare l'inveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

• Il programma non precede lo scarico: con alcuni programmi occorre avviarlo manualmente.

• Il tubo di scarico è piegato (vedi "Installazione").
  La conduttura di scarico o ostruita.

• Il cestello, al momento dell'installazione, non è stato sbloccato correttamente (vedi "Installazione").

• La lavabiancheria non è in piano (vedi "Installazione").

• La lavabiancheria è stretta tra mobili e muro (vedi "Installazione").

• Il tubo di alimentazione dell'acqua non è ben avvitato (vedi "Installazione").

• Il cassetto dei detersivi è intasato (per pulirlo vedi "Manutenzione e cura").

• Il tubo di scarico non è fissato bene (vedi "Installazione").

• Spagnere la macchina e togliere la spina alla presa, attendere circa 1 minu-to quindi riaccenderla.

Se I'anomalia persiste, chiamare I'Assistenza.

• Il detersivo non è specifico per lavabiancheria (deve esserci la dicitura "per lavatrice", "a mano e in lavatrice", o simili).
• Il dosaggio è stato eccessivo.

IT

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta da soli (vedi "Anomalie e rimedi");
• Riaviare il programma per controllare se l'inconveniente è stato oviato;
  In caso negativo, contattare ilNumero Unico 199.199.199*.
  ! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di seri (S/N).

Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria e nella parte anteriore,.
aprendo I'oblo.

Assistenza Attiva 7 giorni su 7

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completinga dispiozione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama.

E attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 08:00 alle 18:30, il Sab. delle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 18:30 alle 08:00, il Sab. delle 13:00 alle 08:00 e gli giorni festivi, per chi chiama da Telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffifici dell'operaore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operatore Telefonico; per maggioni informazioni consultare il sito http://www.hotpoint.eu/hotpoint/

FICHE TECHNICA - REGOLAMENTO DELEGATO (UE) N. 1061/2010 DELLA COMMISSIONE

Marchio	HOTPOINT/ARISTON
Modello	FMF 923K EU.C
Capacità in kg di cotone	9.0
Classe di efficienza energetica su una scola da A+++ (basso consumo) a G (alto consumo)	A+++
Consumo annuo di energia in kWh1)	216.0
Consumo di energia del programma cotone standard a 60°C a piano carico in kWh2)	1.193
Consumo di energia del programma cotone standard a 60° carico parziale in kWh2)	0.792
Consumo di energia del programma cotone standard a 40° a carico parziale in kWh2)	0.708
Consumo di potenza in modo spento in W	0.5
Consumo di potenza in modo lasciato accesso in W	8.0
Consumo di acqua in litri/anno3)	12254
Classe di efficacia di centrifuga su una scola da G (efficacia minima) ad A (efficacia massima)	B
Velocità massima di centrifuga raggiunta4)	1200
Umidità residua5)	53%
Durata del programma cotone standard a 60°C a piano carico in minuti	195
Durata del programma cotone standard a 60°C a carico parziale in minuti	155
Durata del programma cotone standard a 40°C a carico parziale in minuti	150
Durata del modo lasciato accesso in minuti	30
Rumore in dB(A) re 1 pW in lavaggio6)	53
Rumore in dB(A) re 1 pW in centrifuga6)	79
Modello da incasso

1) Basato su 220 cici di lavaggio cotone standard a 60^ e a 40^ a carico biancheria.
2) Il "cotone standard a 60^ a carico piano e parziale ed il cotone standard a 40^ a carico parziale sono i programmi di lavaggio standard ai quali fanno riferimento le informazioni sulfetichetta e sulla sched, quosti programmi sono adatt per lavare cotone normalmente sporco e sono i programmi più efficienzi in termini di consumo combinato di energia e acqua. Il carico parziale è la meta del carico nominale.
3) Basato su 220 cici di lavaggio cotone standard a 60^ e a 40^ a carico piano e parziale. Il consumo effettivo dipende alla modalità di utilizzo dell'apparecchio.
4) Valore minimo fra il programma cotone standard 60^ a pieno e meta carico e il cotone standard 40^ a meta carico.
5) Valore massimo fra il programma cotone standard 60^ a pieno e metà carico e il cotone standard 40^ a metà carico.
6) Misurato sul programma cotone standard a 60^ piano carico.

Espanol

Sumario

ES

Instalación, 38-39
