MANUALE UTENTE Mondo DAB REVO

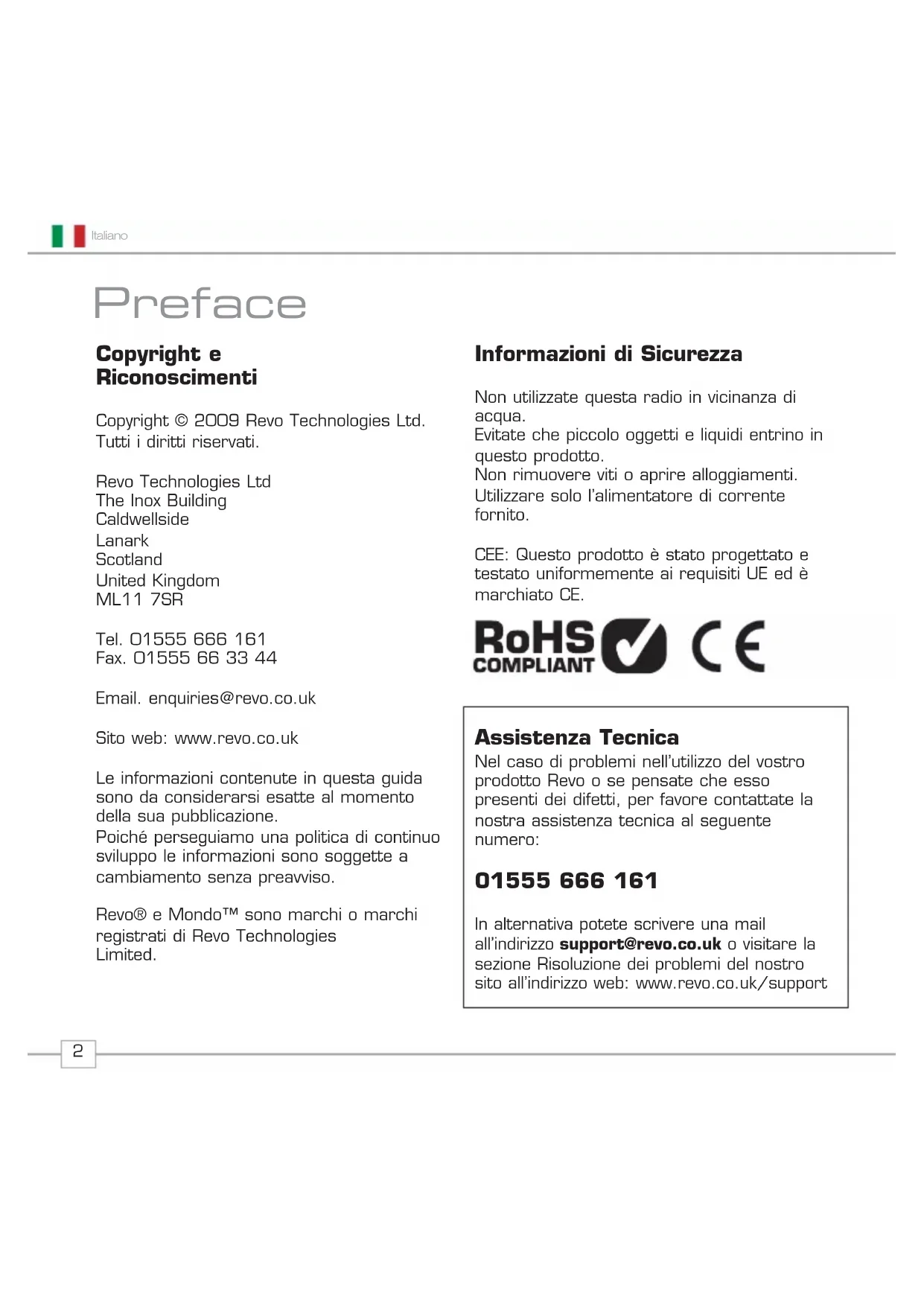

Copyright e Riconoscimenti

Copyright © 2009 Revo Technologies Ltd. Tutti i diritti riservati.

Le informazioni contenate in questa guida sono da considerarsi esatte al momento della sua pubblicazione. Poiché perseguiamo una politica di continuo sviluppo le informazioni sono soggette a cambiamento alla preavviso.

Revo® e Mondo™ sono marchi o marchi registrati di Revo Technologies Limited.

Informazioni di Sicurezza

Non utilizzate但这a radio in vicinanza di
acqua.
Evitate che piccolo oggetti e liquidi entrino in
questo prodotto.
Non rimuovere viti o aprire alloggiamenti.
Utilizzato solo l'alimentatore di corrente
fornito.

CEE: Questo prodotto è stato progettato e testato uniformmente ai requisiti UE ed è marchiato CE.

Assistenza Tecnica

Nel caso di problemi nell'utilizzo del vosto prodotto Revo o se pensate cheesso presenti dei difetti, per favore contattate la nostra assistenza tecnica al seguente numero:

01555 666 161

In alternatively potete scrivere una mail all'indirizzo [e-mail] o visitare la sezione Risoluzione dei problemi del nostro除去 all'indirizzo web: www.revo.co.uk/support

Contenuti

Benvenuti da Revo 4

Vantaggi della radio DAB 4

Panorama su Mondo e

caratteristiche principali4

Garanzia 4

Registrazione di Garanzia 4

Comandi e Collegamenti 5

Collegare Mondo 5

Funzionamento DAB 6

Cambiare modalità display 7

Ricerca ed aggungere nuove stazioni 7

Salvare la programmazione stazioni 7

Richiamare la programmazione stazioni 7

Opzioni Menu DAB 8

Cambiare l'ordine delle stazioni 8

Scansione completa 8

Eliminare le stazioni non disponibili 8

Impostazione DRC 9

Sintonizzazione manuale 9

Funzionamento FM 10

Salvare la programmazione stazioni 10

Richiamare la programmazione stazioni 10

Opzioni Menu FM 11

Modificare l'intensita di scansione FM 11

Impostazioni Audio 11

Opzioni Sveglia 12+13

■ Menu Sistema 14+15

■ Risoluzione dei Problemi 16

■ Assistenza 17

■ Accessori e Ricambi 18

Introduzione a Revo DAB

Grazie per aver scelto Mondo, il nostro Adatattore Radio Digitale DAB. Siamo certi che saprà divertirvi per lungi anni senza recarvi alcun problema.

Questa guida vi permetterà di installare con facilità e rapidità la radio digitale DAB, illustrando le caratteristiche di questo prodotto e fornendo informazioni sulla sicurezza, la garanzia e la registrazione del prodotto stesso.

Vantaggi della Radio DAB

Suono digitale pulito eswana interferenze
Molte piu stazioni, molta piu scelta
No frequenza, scelta tramite nome della stazione
No ri-selezione
Informazioni testuali su schermo LCD

Panorama su Mondo

Mondo è il modo più semplice ed economico per permettere al vostro hi-fi o al vostro sistema di intrattenimento digitale casalingo di ricevere trasmissioni radio digitali DAB+

L'adattatore Mondo DAB si collega facilemente a qualsiasi appearecchio dotato di connessioni RCA stereo tramite i cavi di connessione forniti.

Mondo aggiunge ai vostri apparecchi ancche le funzioni di ricezione radio FM e di orologio.

Garanzia

Revo Technologies Ltd garantisce all'acquirente che questo prodotto non presentererà difetti di componenti e di fabbricazione durante il normale utilizzo per un periodo di un anno alla data dell'acquisto. Questa garanzia decade in caso di danno accidentale, di asportazione dell'alloggiamento, di logorama, negligenza, modifiche o uso inappropriato.

In caso di problemi siete pregati di contattare il vosto fornitore o in alternatively consultate pag. 2 di但这a guida per i dettagli sul supporto tecico.

Attivazione della Garanzia

Per attivare la garanzia è necessario registrar il proprio acquisto compiling la cartolina di garanzia allegata alla vostra radio o in alternatively registrando on line al seguente indirizzo: www.revo.co.uk/register

1. Power (accensione)
   2.Scroll Down (gjiu)
2. Select (selezione)
3. Scroll Up (su)

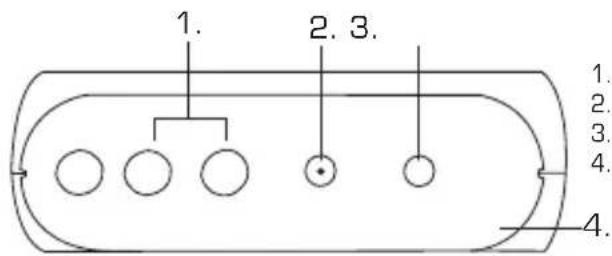

1. Uscita Stereo RCA
2. Ingrasso DC Power
3. Ingresso cuffie
4. Antenna Pig-Tail

Alimentare Mondo

Il vostro adattatore Dab Mondo è alimentato alla rete elettrica tramite il trasformatore fornito.

Inserite il trasformatore nell'ingresso DC posizionato sul retro di Mondo. Per accendere Mondo premete il pulsante

IMPORTANTE: usate solo il trasformatatore fornito. Per la disponibilità dei pezzi di ricambio consultate pag. 15.

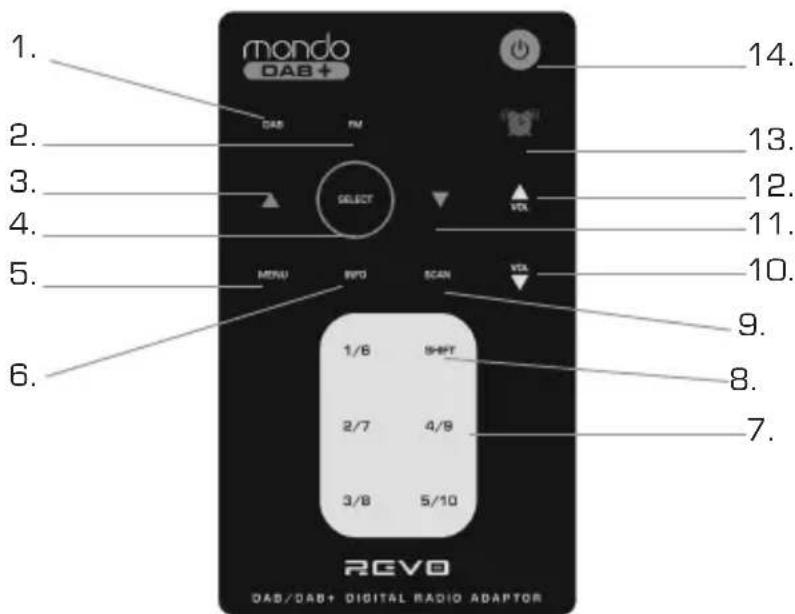

1. DAB
2. FM
3. Scorri a sinistra
4. Select (seleziona)
5. Menu
6. Info
7. Presets (preselezioni)
8. Shift
9. Scan (scansione)
10. Volume giue
11. Scorri a destra
12. Volume su
13. Sveglia On/Off
14. Standby

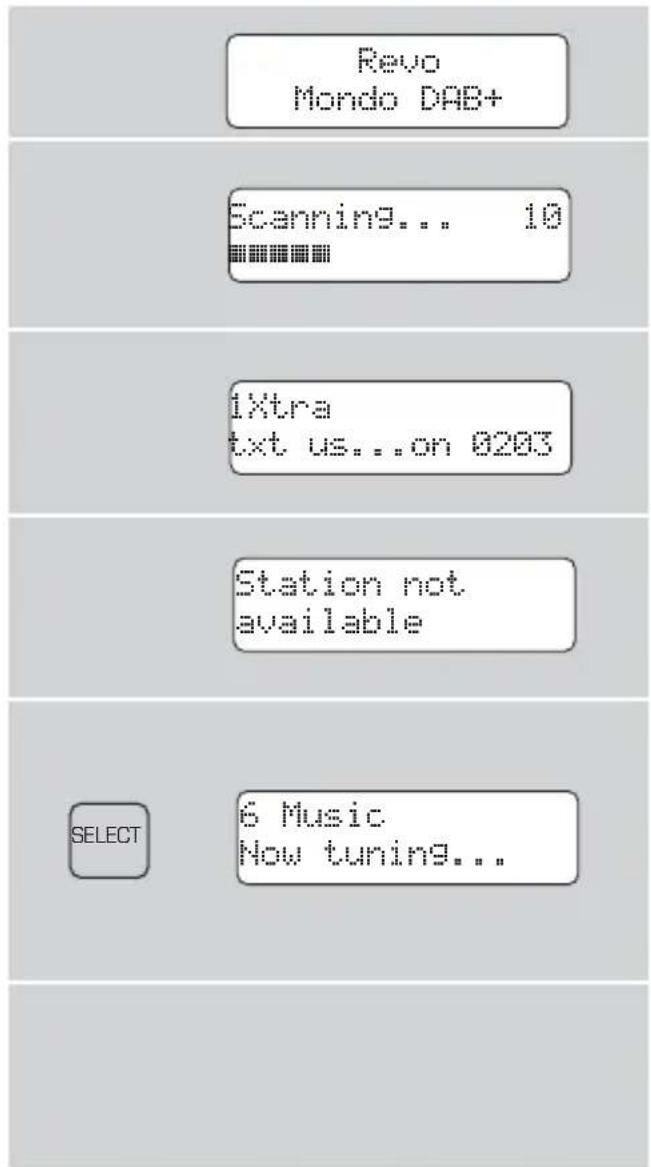

DAB Operation

• Sbrogliare l'antenna "pig-tail" di Mondo ed insere l'adattatore di corrente.
  Se e la prima volta che utilizzate Mondo, verrà effettuata la scansione automatica ed il salvataggio delle stazioni DAB presenti nella vostra zona. Premendo SCAN sul telecomando avrì inizio la scansione manuale delle stazioni.
• Una volta completata la scansione delle stazioni,queste compariranno in ordine numerico e poi alfabetico. Verraselezionata la prima stazione dell'elenco.
• Se non viene rilevato alcun segnale DAB, potrebbe dover essere necessario spostare la radio o verificare la copertura DAB nella vostra area.
  Sulla prima riga dello schermo LCD di Mondo compare il nome della stazione selezionata in quel momento. Premere I cursori e sul pannello superiore di Mondo o sul telecommando per scorrere le stazioni disponibili. Premere SELECT per selezionare la stazione scelta.

Cambiare la Modalità Display

Mondo dispone di nove diverse modalità display.

Premere il tasto INFO sul telecomando per esplorare ciascuna modalità.

Le modalità del display sono di seguito descritte:

Opzione Dispa Esempio

Display normale con testo scorrevole	BBC Radio 1 calls cost max
Barra di intensità del segnale	t1kSPORT
Tipodi trasmissione	BBC Radio 1 Pop Music
Emittente	BBC Radio 1 BBC National DAB
Nome e frequenza della stazione	BBC Radio 1 12B 225.64MHz
Forza Segnale	Signal error 98
Velocità di trasmissione e tipo audio	BBC Radio 1 128kbps / MP2
Orario	BBC Radio 1 10:32:59
Data	BBC Radio 1 4-10-2009

Ricerca ed Aggiungere Nuove Stazioni

Col passare del tempo, nella vostra zona si renderanno disponibili sempre nuove stazioni. Per localizzarle ed aggingerle al vostro elenco, basta premere il tasto SCAN sul vostro telecomando.

Salvare la Programmazione Stazioni

■ Mondo dispone di 10 positioni programmate per il salvataggio delle vostre stazioni DAB preferite

Per salvare una programmazione nelle posizioni 6 - 10, premere il tasto shift e successivamente premere e tenere premuto il relativo tasto di programmazione.

Richiamare la Programmazione Stazioni

Per richiamare una programmazione, premere il tasting corrispondente sul telecomando.

Per richiamare una programmazione delle posizioni 6-10, premere il tasto shift e successivamente premere il relativo tasto programmazione

Opzioni Menu DAB

Mondo dispone di una series di funzioni cui accedere dal tasto MENU in Modalità DAB.

Per cancellare l'ordine delle stazioni premere MENU, successivement o fino a quando verrà visualizzato il nome dell'opzione:

Premere SELECT per selezionare la vostra scelta.

Per specificare l'ordine in cui le stazioni vengono visualizzate

■ Selezionare l'opzione Ordine stazioni.
Premere per muoversi tra le opzioni ordine stazione:
Premere SELECT per selezionare l'opzione corrente.

La tabella seguente describes le opzioni disponibili nel menu 'Ordine Stazioni':

Ordine Stazione	Descrizione
Alfanumerico Mostra	tutte le stazione in ordine alfanumerico
Valido	Riordina l'elenco stazioni in modo che tutte le stazioni non disponibili siano spostate nelle ultime posizioni.
Ensemble	Gli Ensemble sono gruppi di stazioni gestite e trasmedsse da uno stesso operatore.

Scansione Completa

Nel momento in cui spostate Mondo in una posizione diversa, potrende VOLER effettuire una scansione completa. In quello modo verrà cancellato l'elenco stazioni corrente e verrà fatto un nuovo elenco di tutte le stazioni disponibili nella nuova posizione.

Per effettuare na Scansione completa, premere il tasto MENU, successivement utilizzato i cursori per scorrere sono a Scansione completa e premere SELECT.

Eliminare le stazioni 'Non disponibili'

Per eliminare le stazioni non disponibili' dall'elenco di stazioni di Mondo, vale a dire quale con un? davanti al nome della stazione potete utilizzato l'opzione 'Prune'.

Premere il tastingo MENU e successivamente utilizzare i cursori e▼ per scorrere fina a Prune e premere SELECT.

Impostare il controllo della gamma dinamica (DRC)

Mondo comprende un DRC che allaumenta automaticamente il volume dei suoni più bassi per l'ascolto in ambienti rumorosi.

Per impostare il livello DRC premere il tasto MENU e successivamente utilizzare i cursori e▼ per scorrere fino a DRC e premere SELECT.

Il display在哪 il livllo DRC corrente e vi consente di regolarlo come segue:

DRC Descrizione

Off DRC spento

Low DRC impostato su metà del livello normale.

High DRC acceso, impostazione predefinita per ambienti rumorosi.

Utilizzato e▼ per selezionare il livello di DRC desiderato e premere SELECT per confermare.

Utilizzare la sintonizzazione manuale

Per selezionare l'opzione sintonizzazione Manuale, premere il tasto MENU e successivamente utilizzato i cursori e per scorrere fino a Manual tune e premere SELECT.

Il display在哪 il numero e la frequenza della stazione corrente:

Manual Tune #12B 225.64MHz

premere o▼ per spostarsi tra le stazioni e premere SELECT per selezionare la stazione corrente.

Se esiste una stazione che corrisponde a但这a frequenza e numero di stazione, suldisplay verrà visualizzato il nome della stazioneed un misuratore della sintonia indicante laforza del segnale

FM Operation

Per ascoltare stazioni radio FM premere il tasto FM sul vostro telecomando.
Se è la prima volta che Mondo è in modalità FM, incomincerà dall'inizio della gamma di frequenze FM. Altrimenti, verrà selezionata l'ultima stazione FM ascoltata.
Per esplorare la gamma di frequenza FM premere i cursori o sul vostro telecomando o su Mondo stesso.
Per 'CERCARE' la stazione attiva successiva, premere il tastingo SELECT su Mondo o il tastingo SCAN sul vostro telecomando.

Salvare la Programmazione Stazioni

Mondo dispon di 10 posizioni predefinite per salvare le vostre stazioni FM preferite.
Per impostare una predefinita, premere e tenere premuto il numero corrispondente sul telecomando (cursori bianchi).
Per salvare una predefinita nelle posizioni 6 - 10, premere shift e successivamente premere e tenere premuto il relativo tasto programmazione.

Richiamare Stazioni Predefinite Per richiamare una

■ Programmazione, premere il tasting corrispondente del telecomando.
Per richiamare una programmazione delle posizioni 6 - 10, premere shift e dello停下来 premere il relative tasto di programmazione.

Opzioni Menu FM

Mondo dispone di una series di funzioni cui accedere dal tasting MENU in Modalità FM .

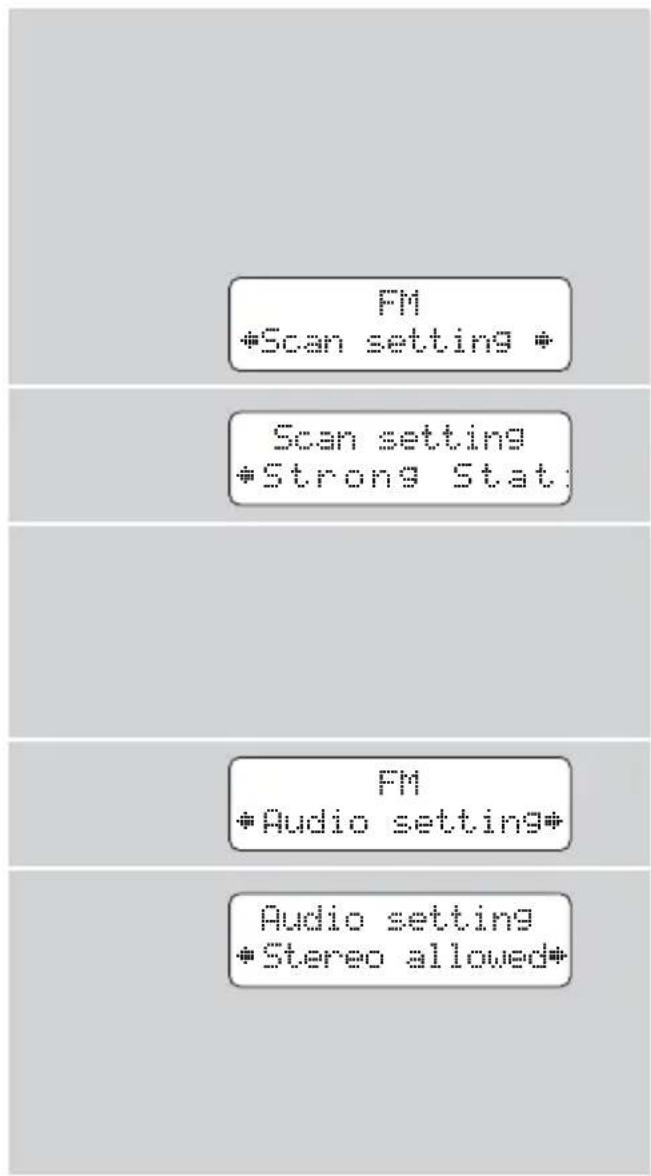

Modificare l'intensità di scansione FM

Mondo offre due diversi tipi di scansione in modalità FM. Ciò rende più facile trovare le stazioni FM. Potere ricercare 'Stazioni forti' (stazioni con un segnale forte) o Tutte le stazioni' (indipendentamente alla forza del segnale)

Premere il tastingo MENU successivamente con i cursori scorrere sono a Scan setting e premere SELECT.

Utilizzare i▼ cursori per effettuire la vostra selezione e premere SELECT per confirmare la scelta.

Impostazione Audio

In base al tipo di strumentazione audio a cui connettetere Mondo, potreste dover scegliere tra un'uscita stereo o mono.

Premere il tasto MENU successivamente con i cursori scorrere fina a Audio setting e premere SELECT.

Utilizzare i cursori e▼ per effettuare la vostra selezione e premere SELECT per confirmare la scelta.

Opzioni Sveglia

Per accedere alle funzioni della sveglia, premere il tasto sul vostro telecomando. Premendo una volta visualizzerete Alarm 1 e premendo due volte visualizzerete Alarm 2. Per confermare la Sveglia che desiderate impostare premere SELECT.
- Una volta selezionata la sveglia, Mondo vi portera automaticamente nell'installazione guidata della regolazione sveglia.
Per prima casa, vi verrà chiesto di impostare la sveglia su On o Off. Utilizzato il vostro telecomando e premere SELECT per confermare la scelta.
Poi, vi verrà chiesto di impostare la sveglia su Orario. Utilizzato il▲▼ sul vostro telecomando per impostare l'ora e premere SELECT per confermare la scelta. Impostare i minuti, utilizzato sempre▲▼ sul vostro telecomando e premere SELECT per confermare la scelta.
Adesso dovrete impostare la Durata della sveglia, vale a dire per quanto a lungo la sveglia dovr'a suonare. Utilizzare sul vostro telecomando per scegliere la durata e premere SELECT per confirmmare la scelta.
- Ora dovrete scegliere la fonte che la sveglia utilizzera. Le opzioni sono Buzzer (segnale acustico), FM o DAB. Utilizzato il sivostro telecomando per scegliere la fonte e premere SELECT per confermare la scelta.
Se avete selezionato FM o DAB, per attivare la sveglia potrete scegliere tra Ultima Stazione Ascoltata o Predefinita, Utilizzare il vostro telecomando per scegliere e premere SELECT per confermare la scelta.

Alarm1 Setup

Alarm 1 Wizard Alarm On

Alarm 1 Wizard On time 12:52

Alarm 1 Wizard Duration 60 Mins

Alarm 1 Wizard Source DAB

• Potrete ora scegliere il tipo di sveglia.
  Ci sono tre opzioni - Quotidiano, Giorni della settimana, Weekend. Utilizzato il sul vostro telecomando per scegliere e premere SELECT per confermare la scelta.
  Infine, potrete impostare il volume della svelgia. Con i cursori sul vostro telecomando regolare il volume e premere SELECT per confermare la scelta.
  Mondo salverà ora automaticamente le impostazioni sveglia.
  Quando la sveglia suona, e possibile fermarla con i Itasto.

Modalità Snooze

• Durante l'attivazione di una sveglia, premere SELECT metterà Mondo in modalità Snooze. La durata snooze predefinita è di 5 minuti, ma può essere aumento a 10, 15 o 30 minuti premendo ripetutamente SELECT.

Alarm 1 Wizard Daily

Alarm 1 Wizard

Alarm Saved

Snooze 5 minutes

Menu Sistema

Impostare l'orologio di Mondo

Per impostare l'orologio di Mondo manualmente, premere il tasto MENU sul telecomando e successivement utilizzato i cursori per scorrere fino a Systeme e premere SELECT.
Poi, con i cursori e▼, scorrere fina a Time e premere SELECT per confermare la scelta.
- Sempre con i cursori , scorrere dato a Set Time/Date e premere SELECT per confermare la scelta.
Mondo vi chiederà ora di impostare l'ora. Utilizzare i cursori e▼ per cancellare l'ora premere SELECT per confermare. Impostare i minuti, sempre con i cursori e▼ e premere SELECT per confermare la scelta.
Mondo vi chiederà ora di impostare la data. Con i cursori e selezionare il giorno e premere SELECT per confermare. Impostare il mese e l'anno, sempre con i cursori e poi premere SELECT per confermare.
Cambiare l'orologio 12/24 Per cambiare l'orologio12/24, premere il tasto MENU del telecomando e successivamente usare i ✓cursori per scorrere forn a System e premere SELECT.
Poi,utilizzareicursori e Scorrere fino a Time e premere SELECT per confirmare la scelta.
- Sempre using i cursori e▼ scorrere sino a Set 12/24 hour e premere SELECT per confermare.
Utilizzare i cursori e▼ per effettuare la selezione e premere SELECT per confermare la scelta.

Impostare il Formato Data

Per impostare il formato data, premere il tasto MENU sul telecomando e successivement utilizzato I cursori e per scorrere fino a System e premere SELECT.
Poi, con I cursori e▼, scorrere dato a Time e premere SELECT per confermare la scelta.
- Sempre con I cursori e▼ scorrere fino a Set date format e premere SELECT per confermare la scelta.
Use the and buttons to make your selection and press SELECT to confirm choice.

Modalità Sleep

La modalità Sleep vi consente di impostare Mondo in modo che si spenga快来 un determinato periodo di tempo predefinito (tra 15 - 90 minuti).

Per impostare il periodo di tempo di SLEEP, premere il tasto MENU e successivement utilizzato i cursori sul telecomando per scorrere fino a System, successivement premere SELECT.
Con I cursori V scorrere sino a Sleep e successivamente premere SELECT.
Con i cursori ▲aumentar e o diminuire la durata della funzione Sleep e premere SELECT per confermare la vostra scelta.

Regolare la retroilluminazione

Premere MENU, successivement premere o y酐 a visualizzare System e premere SELECT per confirmare la vostra scelta.
Poi, premere o fino a visualizzare Backlight e premere SELECT.

Ci sono due impostazioni di retroilluminazione che possono essere regolare - Livello On & Livello Standby.

Premere o per selezionare il livllo che si desidera regolare e premere SELECT per confermare la scelta.
- Ci sono tre opzioni di livello di luminosità: Basso, Medio e Alto. Premere o▼fino a visualizzare il livello desiderato e premere SELECT per confirmmare la vostra scelta.

Visualizzare la versione software

Premere il tasting MENU e successivement utilizzato i cursori e per scorrere fino a System. Ora selezionare SW Version da questo menu. Il numero di versione software viene visualizzato sulla riga in basso del display. Indicare quello numero quando contatte l'Assistenza Tecnica Revo.

Effettuare un rispristino predefiniti

Premere il tastingo MENU e successivement utilizzare I cursori per scorrere fino a System.
- Ora utilizzare i cursori e▼ per scorrere sono a Factory Reset? e premere select. Confermare di voler procedere con il ripristino predefiniti selezionando Yes e premere SELECT per confermare

Risoluzione dei problemi

a. Sento un 'mormorio' durante la ricezione di alcune stazioni.
A. Quando la potenza del segnale è troppo Bassa, cui verificarsi un'interrupzione nella richezione che causa quello disturbo. Controllate che il cavo dell'antenna di Mondo ("Pig-Tail") sia stato sbrogliato e che sia teso. Se il problema persistsiste, provate a spostare Mondo in un'altoippo o controllate che ci sua una copertura DAB nelippo in cui vi trovate.
Davanti al nome di alcune stazioni nel mio elenco stazioni radio appeare il symbolo ?', e non sembra possibile selezionarle.
A. Il significato ?' prima del nome di una stazione radio significata che la stazione non è attiva o non disponibile. Questo può capitare se al momento non stanno trasmettendo nulla, se vi trovate fuori alla loro area di trasmissione o semplicitamente se avete personi il segnale. Per rimuovere le stazioni non attive o non disponibili dovete semplicitamente effettuire una Scansione Completa.

Q. Sul display appeare il messaggio 'clock not set' (orologio non impostato).
A. Per far si che l'orologio venga impostato automaticamente è necessario che Mondo riceva un segnale DAB, con il quale potrà ricevere quello tipo di informazione. Provate accendendo Mond e premendo il tasto SCAN sul vostro telecomando. Quando Mondo ricevera una stazione DAB, verranno automaticamente impostati orario e data.

Specifiche Tecniche

Generale: Ricevitore DAB Stereo con piena ricezione della Banda III.
Gamma di frequenza: Banda III DAB (174 - 240 MHz) FM (87.5 - 108 MHz)
Antenna: Antenna "Pig-Tail"
Ingressi: Ingresso per alimentazione DC (adattatore 230V fornito)
Uscite: Stereo RCA Line Out Ingresso per cuffia 3.5mm
■ Display LCD: Display negativo ad alta risoluzione 2 x 16 caratteri
Sveglia: Svegliia con funzione 'Sleep'
Comandi: Accensione, su, giue select (sezione)
Telecomando: Telecomando a infrarossi
Trasformatore: 9V 720mA
■ Certificazioni: Marchio CE e conformità RoHS.
- Dimensioni: 48mm (A) x 130mm (L) x 79mm (P)

Accessorie e parti di ricambio

Sono disponibili per Mondo i seguenti accessori opzionali e parti di ricambio. Contattate il vostro rivenditore o contattateci al numero 01555 666 161. Gli accessori e le parti di ricambio possono essere acquistati ancche on line all'indirizzo www.revo.co.uk

Telecomando:

Sostituazione del telecomando di Mondo.

Trasforma:

Sostituzione del trasformatore di Mondo.

Cavi Stereo RCA:

Cavi sostitutivi per collegare Mondo a unsystema hi-fi o simili.

Notes / Remarques / Notizen / Note
