AS18GN3ERA - Climatizzazione HAIER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Climatizzatore split
Marca	Haier
Modello	AS18GN3ERA
Modalità di funzionamento	Raffreddamento, Riscaldamento, Deumidificazione, Ventilazione, Auto
Capacità di raffreddamento	18.000 BTU/h (stima)
Capacità di riscaldamento	18.000 BTU/h (stima)
Refrigerante	R410A
Telecomando	Sì, con batterie R-03
Velocità di ventilazione	Auto, Bassa, Media, Alta
Funzione notte	Sì, regola la temperatura durante il sonno
Funzione potenza	Sì, per raffreddamento o riscaldamento rapido
Funzione silenzioso	Sì, per un funzionamento più silenzioso
Timer	Accensione/Spegnimento programmabile fino a 24 ore
Oscillazione verticale	Sì, tramite telecomando (Swing)
Oscillazione orizzontale	Manuale (pale verticali)
Filtro aria	Lavabile, pulizia consigliata ogni 15 giorni
Filtro di purificazione aria	Fotocatalitico e antibatterico
Alimentazione	220-240 V / 50 Hz (stima)
Intervallo di temperatura ambiente (raffreddamento)	Interno: 21-32°C; Esterno: 18-46°C
Intervallo di temperatura ambiente (riscaldamento)	Interno: 15-27°C; Esterno: -7 a 24°C
Codici di errore	E1 (sensore ambiente), E2 (sensore scambiatore), E4 (EEPROM), E7 (comunicazione), E14 (motore interno)
Sicurezza	Arresto automatico, protezione contro le perdite, interruttore raccomandato
Conformità	CE, RoHS, RAEE

Domande frequenti - AS18GN3ERA HAIER

Come pulire il filtro dell'aria?

Aprire la griglia di ingresso dell'aria sollevandola. Rimuovere il filtro spingendo la linguetta centrale verso l'alto. Pulirlo con un aspirapolvere o lavarlo con acqua pulita. Lasciare asciugare completamente all'ombra prima di rimetterlo a posto, assicurandosi che l'indicazione "FACE" sia visibile.

Cosa fare se l'apparecchio non raffredda?

Verificare che il filtro dell'aria non sia sporco (pulirlo se necessario). Assicurarsi che nessun ostacolo blocchi le entrate/uscite dell'aria. Controllare la temperatura impostata e verificare che porte e finestre siano chiuse. Se il problema persiste, consultare la tabella dei codici di errore.

Come utilizzare la funzione notte?

Premere il pulsante EXTRA FUNCTION fino a quando l'icona notte lampeggia, quindi confermare con CONFIRM CANCEL. In modalità raffreddamento, la temperatura aumenta di 1°C dopo 1 ora e poi di altri 1°C dopo un'altra ora. In modalità riscaldamento, diminuisce di 2°C all'ora per 2 ore, poi aumenta di 1°C dopo 3 ore. L'apparecchio si spegne dopo 6-8 ore.

Cosa significano i codici di errore E1, E2, E4, E7, E14?

E1: guasto del sensore di temperatura ambiente. E2: guasto del sensore dello scambiatore di calore. E4: errore EEPROM dell'unità interna. E7: difetto di comunicazione tra unità interna ed esterna. E14: malfunzionamento del motore di ventilazione interna. Contattare un professionista per la diagnosi.

Come impostare il timer?

Premere MINUTERIE per selezionare la modalità (accensione, spegnimento o accensione-spegnimento). Utilizzare i pulsanti ▼ per impostare l'ora (a passi di 0,5 ore per le prime 12 ore, poi di 1 ora fino a 24 ore). Confermare con CONFIRM CANCEL. Per annullare, premere più volte MINUTERIE fino a cancellare il display.

Come utilizzare la funzione potenza?

Premere il pulsante EXTRA FUNCTION per accedere alle opzioni aggiuntive. Quando l'icona potenza lampeggia, premere CONFIRM CANCEL per attivarla. Ciò consente un raffreddamento o riscaldamento rapido. Per disattivare, ripetere la stessa procedura.

Come installare le batterie del telecomando?

Rimuovere il coperchio del vano batterie. Inserire due batterie R-03 rispettando le polarità (+/-). Rimettere il coperchio. Se il telecomando non funziona, rimuovere le batterie e reinserirle dopo alcuni minuti. Utilizzare il pulsante di ripristino se necessario.

Cosa fare se l'apparecchio fa rumore?

Un rumore di gorgoglio o fruscio è normale: è dovuto alla circolazione del refrigerante. Un crepitio può provenire dalla dilatazione termica. Se il rumore del ventilatore è forte, verificare la pulizia del filtro dell'aria. Se il rumore persiste, consultare un professionista.

Come utilizzare la modalità deumidificazione (SEC)?

Premere il pulsante SEC del telecomando. In modalità SEC, l'apparecchio funziona a velocità bassa in modo intermittente. La temperatura non può essere impostata; si regola automaticamente. La velocità di ventilazione è fissa, indipendentemente dall'impostazione.

Come sostituire il filtro di purificazione dell'aria?

Aprire la griglia di ingresso dell'aria. Rimuovere il filtro dell'aria standard. Sostituire il filtro di purificazione (fotocatalitico o antibatterico) orientando correttamente i lati. Rimettere il filtro dell'aria e chiudere la griglia. Il filtro fotocatalitico deve essere esposto al sole ogni 6 mesi; il filtro antibatterico si pulisce con un aspirapolvere.

MANUALE UTENTE AS18GN3ERA HAIER

INSTALLAZIONE UNITÀ INTERNA 25

MANUTENZIONE 28

AVVERTENZE 29

RISOLUZIONE DEI PROBLEMI 30

Table des matières

ÉLÉMENTS ET FONCTIONS 31

UTILISATION 32

INSTALLATION DE L'UNITÉ INTÉRIEURE 35

ENTRETIEN 38

MISES EN GARDE 39

DÉPANNAGE 40

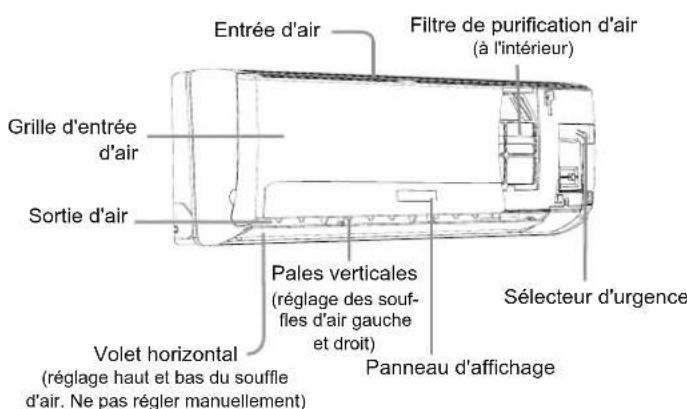

gliglia presa d'aria pannello Uscita Deflettore Orizzontale (dirige il flusso dell'aria verso l'alto o verso il basso. Non regolare a mano) Aletta verticale (regolare il flusso dell'aria da destra a sinistra) Filtro di purificazione dell'aria (interno) Interruttore d'emergenza Scheda del display

L'immagine in alto è solo di riferimento e potrebbe non riprodurre esattamente il prodotto acquistato.

Scheda del display

① Foro di ricezione del segnale
② Visualizzazione ON/OFF
③ Visualizzazione temperatura ambiente

Quando riceve il segnale del telecomando, viene visualizzata la temperatura impostata e dopo viene visualizzata la temperatura della stanza, da prendere solo come riferimento.

4 Icona timer ATTIVO\DISATTIVO Icona timer ATTIVO-DISATTIVO Icona SOSPENSIONE

Nota per il recupero da black-out: premere il pulsante sospensione dieci volte in cinque secondi e accedere alla funzione dopo il segnale acustico. Quindi premere il pulsante sospensione dieci volte in cinque secondi e uscire alla funzione dopo due segnali acustici.

5 Icona CONDIZIONATORE \ RISCALDAMENTO \ DEUMIDIFICA-TORE \ AUTOMATICO

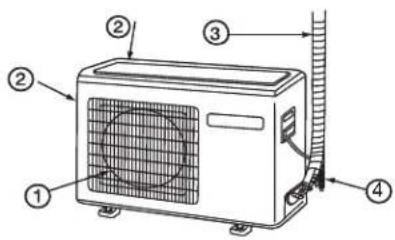

Unità esterna

L'immagine in alto è solo di riferimento e potrebbe non ripro_durre esattamente il prodotto acquistato.

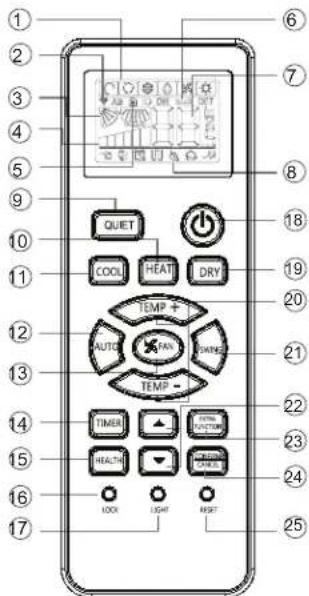

Telecomando

1. Icona modalità


2. Icona invio del segnale

3. Icona OSCILLA
4. Icona VELOCITÀ VENTILATO-RE

1. Icona BLOCCO
2. Icona TIMER DISATTIVA TI-MER

icona ATTIVA TIMER

1. Icona TEMP

2. Icona funzioni aggiuntive

Modalità sportiva	QUITE (afer-zioso)	SO-SPENSIONE	Riscalcamento elettrico integrato	BENES-SERIE	ALIMENTAZIONE
Toecomanda

1. Pulsante SILENZIOSO

2. Pulsante RISCALDAMENTO

3. Pulsante CONDIZIONATORE

4. Pulsante AUTOMATICO

5. Pulsante VENTILATORE

6. Pulsante TIMER

7. Pulsante BENESSERE

8. Pulsante BLOCCO

Usato per bloccare i pulsanti e la visualizzazione del LED.

1. Pulsante LUCE

Controlla l'illuminazione lo spegnimento del pannello di visualizzazione LED interno.

1. Pulsante ACCENSIONE/SPEGNIMENTO

2. Pulsante DEUMIDIFICATORE:

3. Pulsante TEMPERATURA

4. Pulsante OSCILLAZIONE

5. Pulsante ORA

6. Pulsante FUNZIONE EXTRA

Funzione:

Sospensione -->

Posizione flusso d'aria benessere 1 ---

Posizione flusso d'aria benessere 2 -->

Alimentazione ---

Aria inviata ---A-B yard

1. Pulsante ANNULLA / CONFERMA Funzione: Imposta e annulla il timer e altre funzioni addizionali.

2. Pulsante REIMPOSTA

Se il telecomando avesse un aspetto anomalo, usare un oggetto appuntito per premere questo pulsante e reset- tare il telecomando

La funzione benessere non è disponibile per alcune unità.

Installazione delle batterie

1 Rimuovere il coperchio delle batterie;
2 Installare le batterie come mostrato. 2 batterie R-03, tasto di ripristino;
3 Accertarsi di rispettare le polarità " + "/"-";

li otsop a

Nota:

• La distanza tra la testina di trasmissione del segnale e il foro del ricevitore deve essere di massimo 7 metri, senza ostacoli.
• Se nella stanza è installata una lampada al neon con starter elettronico o un telefono wireless, il ricevitore potrebbe essere disturbato nella ricezione del segnale, pertanto la distanza con il condizionatore deve essere diminuita.
• Una visualizzazione di tutte le icone o poco chiara, sta ad indicare che le batterie sono quasi esaurite. Sostituirle.
• Se il telecomando non funziona normalmente, rimuovere le batterie e rimetterle a posto qualche minuto più tardi.

Suggerimento:

Rimuovere le batterie se l'unità non viene utilizzata per periodi prolungati. Se dovessero apparire delle icone una volta spento, basta premere il tasto di reset.

Funzionamento

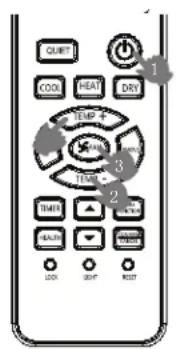

Funzionamento di base

QUATT COOL HEAT DRY TEMP 2 TEMP 3 TEMP 2 SALAD SALAD SALAD SALAD SALAD SALAD SALAD

1. Avviare l'unità

Tenere premuto ON/OFF sul telecomando finché l'unità si avvia.

1. Selezione della modalità operativa

Pulsante CONDIZIONATORE: modalità condizionatore Pulsante RISCALDAMENTO: modalità riscaldamento Pulsante DEUMIDIFICATORE: Modalità deumidificatore

1. Selezionare l'impostazione della temperatura Premere il pulsante TEMP+ / TEMP-

TEMP+ Ogni volta che viene premuto il pulsante, le impostazioni temperatura aumentano di 1°C. Se il pulsante viene tenuto premuto, la temperatura aumenterà rapidamente.

TEMP— Ogni volta che viene premuto il pulsante, le impostazioni temperatura diminuiscono di 1°C. Se il pulsante viene tenuto premuto, la temperatura diminuirà rapidamente

Selezionare una temperatura desiderata.

1. Selezione della velocità del ventilatore

Premere il pulsante VENTILATORE. A ciascuna pressione la velocità del ventilatore cambia come segue:

Telecomando:

Il condizionatore funziona alla velocità del ventilatore visualizzata.

Se ventilatore è impostato in modalità automatica, l'unità regolerà automaticamente la velocità del ventilatore in base alla temperatura ambiente.

Modalità di funzionamento	Telecomando	Nota
AUTOMATICO		In modalità di funzionamento automatico, il condizionatore selezionerà automaticamente il funzionamento condizionatore o riscaldamento in base alla temperatura ambiente. Se ventilatore è impostato in modalità automatica, il condizionatore regolerà automaticamente la velocità della ventola in base alla temperatura ambiente.
CONDIZIONA-TORE
DEUMIDIFI-CATORE		In modalità deumidificatore, quando la temperatura d'ambiente supera di 2 °C la temperatura impostata, l'unità si avvierà ad intervalli a velocità bassa indipendentemente dall'impostazione del ventilatore.
RISCALDA-MENTO		In modalità riscaldamento, l'aria calda uscirà dopo un breve periodo a causa della funzione di prevenzione dei flussi d'aria fredda.Se ventilatore è impostato in modalità automatica, l'unità regolera automaticamente la velocità del ventilatore in base alla temperatura ambiente.Passando da una singola unità interna a due o più unità, l'unità disattiva non inviera flusso d'aria nei primi 7 minuti e la temperatura visualizzata potrebbe essere differente dalla temperatura effettiva.
VENTILATO-RE		In modalità ventilatore, l'unità non funzionerà in modalità condizionatore o riscaldamento ma solo in modalità ventilatore. La modalità automatica non è disponibile in modalità ventilatore. Inoltre, l'impostazione della temperatura viene disabilitata. In modalità VENTILATORE, la funzione sospensione non è disponibile.

■ Funzionamento emergenza e collaudo

Funzionamento d'emergenza:

• Usare questa modalità solo quando il telecomando è difettoso o è andato perso. In caso di emergenza, il condizionatore può funzionare in automatico per un po'.
• Quando è premuto l'interruttore d'emergenza, sarà emesso un BEEP una volta a significare l'inizio della procedura.
• Quando l'interruttore viene attivato per la prima volta e viene avviata l'operatività di emergenza, l'unità si avvierà automaticamente nelle seguenti modalità:

Temperatura ambiente	Temperatura designata	Modalità timer	Velocità ventola	Modalità operativa
Sopra i 23°C	26 C	N.	AUTOMA-TICO	CONDIZIO-NATORE
Sotto i 23°C	23C	N.	AUTOMA-TICO	RISCALDA-MENTO

- Non è possibile cambiare le impostazioni della temperatura e la velocità della ventola, inoltre non è possibile usare il timer o la modalità deumidificatore.

Collaudo di funzionamento:

L'interruttore del collaudo di funzionamento e quello di emergenza corrispondono.

• Usare questo interruttore per il collaudo di funzionamento quando la temperatura d'ambiente è inferiore ai 16°C, non usarlo per il normale funzionamento.
• Tenere premuto l'interruttore per il collaudo di funzionamento per più di 5 secondi. Una volta sentito il beep due volte, rilasciare la pressione dall'interruttore: il raffreddamento si avvia con la velocità del flusso d'aria "Hi" (alto).

- Con questa modalità di funzionamento, il motore della ventola dell'unità interna funzionerà ad alta velocità.

legione della direzione del flusso d'aria

1. Premendo il pulsante SWNG, si passa a Pos.4

Premendo nuovamente il pulsante "I" (2017), lo sportellino verticale si arresta sulla posizione attuale e la funzione di oscillazione viene annullata

1. Premendo il pulsante [EXTRA FUNCTION]. per inserire : Pos.2 / Pos.3.

2. Regolazione (manuale) del flusso dell'aria a destra e a sinistra Spostare la lama verticale usando la manopola sul condizionatore per regolare la direzione verso destra o verso sinistra, facendo riferimento alla fig.

Attenzione:

• Quando si regola l'aletta a mano, spegnere l'unità.
• In caso di alto tasso di umidità si potrebbe avere della condensa all'uscita dell'aria se tutte le leve verticali sono regolate a destra o a sinistra.
• Si consiglia di non mantenere l'aletta orizzontale rivolta verso il basso a lungo in modalità condizionatore o deumidificatore per evitare la condensa.

Nota:

Quando si effettua il riavvio dopo aver effettuato lo spegnimento remoto, il telecomando memorizzerà automaticamente la posizione di oscillazione precedente impostare la posizione oscillante

Funzionamento

Funzionamento sospensione

Premere il pulsante per inserire opzioni aggiuntive, quando viene visualizzato il ciclo su, lampeggerà. Quindi premere CONRIM CANCEL per entrare nella funzione sospensione.

Modalità di funzionamento

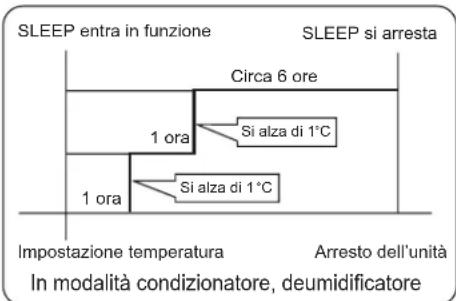

1. In modalità condizionatore, deumidificatore

1 ora dopo che la modalità sospensione si è avviata, la temperatura si alzerà di 1°C rispetto alla temperatura impostata. Dopo un'altra ora la temperatura salirà ancora di 1°C. L'unità rimarrà in funzione per ulteriori 6 ore quindi si arresterà. La temperatura è maggiore della temperatura impostata in modo tale che la temperatura ambiente non sia troppo bassa per il sonno.

SLEEP entra in funzione SLEEP si arresta Circa 6 ore 1 ora Si alza di 1°C 1 ora Si alza di 1°C Impostazione temperatura Arresto dell'unità In modalità condizionatore, deumidificatore

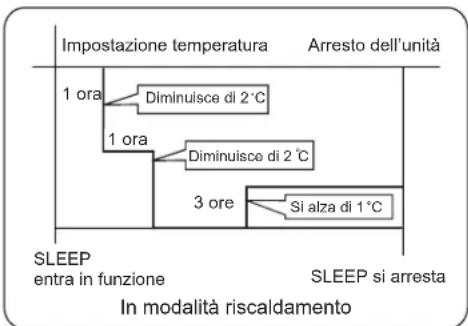

2. In modalità riscaldamento

1 ora dopo che la modalità sospensione si è avviata, la temperatura si abbasserà di 2°C rispetto alla temperatura impostata. Dopo un'altra ora la temperatura scenderà ancora di 2°C. Dopo altre 3 ore la temperatura salirà di 1°C L'unità rimarrà in funzione per altre 3 ore, quindi si arresterà. La temperatura è inferiore della temperatura impostata in modo tale che la temperatura ambiente non sia troppo alta per il sonno.

Impostazione temperatura Arresto dell'unità 1 ora Diminuisce di 2°C 1 ora Diminuisce di 2°C 3 ore Si alza di 1°C SLEEP entra in funzione SLEEP si arresta In modalità riscaldamento

3. In modalità automatica

L'unità opera nella modalità sospensione corrispondente

in base alla modalità di funzionamento selezionata automaticamente.

1. In modalità ventilatore

Non ha la funzione sospensione

1. Impostare il cambio della velocità del ventilatore durante la sospensione

Se la velocità di ventilazione è alta o media, prima di impostare la sospensione, impostare per abbassare la velocità di ventilazione dopo la sospensione.

Se la ventilazione è debole, non modificarla.

Nota

Se è impostata la funzione TIMER, la funzione di sospensione non può essere impostata. Una volta impostata la funzione di sospensione, se l'utente reimposta la funzione TIMER, la funzione di sospensione verrà annullata e la macchina entrerà nello stato di temporizzazione attivata.

Funzionamento alimentazione/silenzioso

(1) Funzionamento ALIMENTAZIONE

Quando è necessario un riscaldamento o raffreddamento rapido, è possibile usare questa funzione.

Premere il pulsante EXTRA FUNCTION per inserire opzioni aggiuntive, quando viene visualizzato il ciclo su ┌, ┌ lampeggerà, quindi premere CONTERM CANCEL, per entrare nella funzione alimentazione. Per annullare la funzione, inserire di nuovo opzioni aggiuntive per annullare la funzione alimentazione.

(2) Funzionamento silenzioso

Questa funzione può essere utilizzata quando c'è bisogno di silenzio per riposare o per la lettura.

Premere il pulsante SILENZIOSO, il telecomando mostrerà 📋, quindi raggiungere la funzione silenzioso. Premere di nuovo il pulsante SILENZIOSO, la funzione silenzioso verrà annullata.

Nota:

Durante il funzionamento in modalità potenza, in modalità riscaldamento o condizionatore rapido, la stanza sarà sog getta a una distribuzione disomogenea della temperatura. Un funzionamento silenzioso per un lungo periodo ha l'effetto di non raffreddare o riscaldare eccessivamente.

Funzionamento

Funzionamento timer On/Off On-Off

1. Una volta avviata l'unità, selezionare la modalità di funzionamento desiderata.

2. Premere il pulsante TIMER per cambiare la modalità timer. Ogni volta che si preme il pulsante, il display cambia come segue:

Telecomando:

Poi selezionare la modalità timer desiderata TIMER ACCENSIONE o TIMER SPEGNIMENTO o TIMER ACCENSIONE/SPEGNIMENTO "ON" oppure "Offlampeggerà.

1. Per impostare l'ora, premere il pulsante

▲ Premendo il pulsante per ogni ora, l'ora impostata nelle prime 12 ore aumenta di mezz'ora, nelle 12 ore successive aumenta di 1 ora.

Premendo il pulsante per ogni ora, l'ora impostata nelle prime 12 ore diminuisce di mezz'ora, nelle 12 ore successive diminuisce di 1 ora.

Può essere regolato sulle 24 ore.

1. Conferma impostazioni timer

Dopo aver regolato l'ora, premere il pulsante CONFIRM CANCEL e confermare l'ora. Il pulsante ON/OFF non lampeggerà più.

1. Annullare impostazioni timer

Premere il pulsante timer per più volte finché l'ora visualizzata non viene eliminata.

Suggerimenti:

dopo avere sostituito le batterie, oppure dopo un black-out, l' impostazione dell'ora deve essere configurata di nuovo.

In base alla sequenza di impostazione dei tempi TIMER ACCENSIONE o TIMER SPEGNIMENTO, possono essere ottenuti Start-Stop o Stop-Start.

Funzionamento con flusso d'aria be- nessere

1. Premere per iniziare

Impostare le condizioni di lavoro ottimali.

1. Impostazioni della funzione flusso d'aria benessere

Premere il pulsante EXTRA FUNCTION button per inserire opzioni aggiuntive. Premere ripetutamente questo pulsante in modo che la posizione delle leve cambi a ciclo tra le tre posizioni, per scegliere la posizione desiderata dell'oscillazione, quindi premere il pulsante CONFIRM CANCEL per confermare.

1. Annullamento del flusso d'aria benessere. Premere il pulsante EXTRA FUNCTION per inserire le opzioni aggiuntive. Premere ripetutamente questo pulsante in modo che la posizione delle leve cambi a ciclo tra le tre posizioni, quindi premere il pulsante CONFRM CANCEL per annullare.

Avviso: Non direzionare l'aletta con la mano Altrimenti la gri glia potrebbe non funzionare correttamente. Se la griglia non funziona correttamente, fermare per un minuto quindi riavviare l'unità, eseguendo le regolazioni con il telecomando.

Nota:

1. Una volta impostata la funzione flusso d'aria benessere, la posizione della griglia viene fissata.
2. In riscaldamento, è meglio selezionare la modalità √.
3. In raffreddamento, è meglio selezionare la modalità ▼.
4. In condizionatore e deumidificatore, utilizzando il condizionatore per un lungo periodo di tempo in condizioni di alto tasso di umidità, dalla griglia potrebbero cadere delle gocce d'acqua.

CONFORMITÀ AI REGOLAMENTI EUROPEI PER I MODELLI

CE

Tutti i prodotti sono conformi alle seguenti disposizioni europee:

• Direttiva bassa tensione 73/23/CEE
• Direttiva bassa tensione 2006/95/CEE
• Compatibilità elettromagnetica 89/336/CEE
• Compatibilità elettromagnetica 2004/108/CE ROHS

I prodotti sono conformi ai requisiti della direttiva 2002/95/CEE del Parlamento e del Consiglio Europeo sulla limitazione dell'uso di alcune sostanze pericolose nei dispositivi elettrici ed elettronici (direttiva RoHS UE).

WEEE

In conformità alla direttiva 2002/96/CE del Parlamento Europeo, informiamo il consumatore relativamente ai requisiti per lo smaltimento dei prodotti elettrici ed elettronici.

REQUISITI PER LO SMALTIMENTO:

Il condizionatore acquistato è contrassegnato con questo simbolo, che sta a significare che le parti elettriche ed elet-

troniche non devono essere mischiate con i rifiuti domestici. Non tentare di aprire il sistema da soli: lo smontaggio del sistema del condizionatore, il trattamento del refrigerante, dell'olio e di altre parti deve essere effettuato da

un installatore qualificato conformemente alle leggi locali e nazionali pertinenti. I condizionatori devono essere trattati presso strutture di trattamento specializzate per il riutilizzo, il riciclaggio e il ricondizionamento. Garantendo che questo prodotto sia smaltito correttamente, si aiuterà a prevenire possibili conseguenze negative per l'ambiente e la salute umana. Contattare l'installatore o l'autorità locale per ulteriori informazioni. La batteria deve essere rimossa dal telecomando e smaltita separatamente in conformità alle leggi locali e nazionali pertinenti.

IMPORTANTI INFORMAZIONI RELATIVE AL REFRIGERANTE UTILIZZATO

Questo prodotto contiene gas serra fluorinato, trattato nel Protocollo di Kyoto R410A 1= kg 2= kg 1+2= kg F E A B C D

Questo prodotto contiene gas serra fluorinato, oggetto del Protocollo di Kyoto. Non lasciar sfogare nell'atmosfera.

Tipo di refrigerante:R410A

Valore GWP*:1975

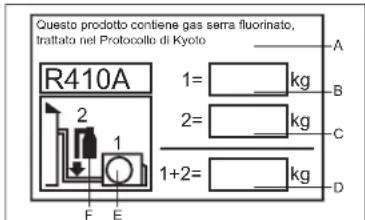

Inserire, con inchiostro indelebile,

• 1 il carico di refrigerante del prodotto inserito in fabbrica
• 2 il quantitativo aggiuntivo di refrigerante caricato sul campo e
  • 1+2 il carico di refrigerante totale

sull'etichetta con il carico di refrigerante in dotazione con il prodotto.

L'etichetta compilata deve essere attaccata accanto alla porta di caricamento del prodotto (es. all'interno del coperchio con il valore di arresto).

A contiene gas serra fluorinato, trattato nel Protocollo di Kyoto Protocollo

B carico di refrigerante del prodotto inserito in fabbrica: vedere la piastra con il nome dell'unità
C quantitativo aggiuntivo di refrigerante caricato sul campo
D carico di refrigerante totale
E unità esterna
F cilindro di refrigerante e collettore per la carica

Installazione unità interna

Attrezzi necessari per l'installazione

• Cacciavite
- Pinza
- Seghetto
- Carotatrice
● Chiave per bulloni (17, 19 e 26 mm)
- Rilevatore di perdite del gas oppure soluzione d'acqua saponata

● Chiave dinamometrica (17 mm, 22 mm, 26 mm)
- Tagliatubi
- Allargatubi
- Lama
- Metro
- Alesatrice

Selezione del luogo d'installazione

• Installare in un luogo solido, senza vibrazioni, in grado di supportare in modo sufficiente il peso dell'unità.
• Luogo non soggetto a calore o vapore generato nelle vicinanze, dove i rubinetti e gli scarichi dell'unità non sono disturbati.
• Luogo dove lo scarico è semplice, dove le tubature possono essere collegate all'unità esterna.
• Luogo da dove l'aria fredda può essere diffusa in tutta la stanza.
• Luogo vicino ad una presa di corrente, con sufficiente spazio libero attorno.
• Luogo ad una distanza superiore ad 1 m da dove si trovano televisori, radio, apparati wireless e lampade fluorescenti.

Origine d'alimentazione

• Prima di collegare la spina alla presa di corrente, accertarsi che la tensione sia corretta.
• L'alimentazione deve essere uguale a quella dell'etichetta corrispondente.
• Installare un circuito derivato della corrente.
• Ad una certa distanza deve essere installato un ricetta-colo dove poter raggiungere il cavo d'alimentazione. Non allungare il cavo tagliandolo.

Parti accessorie

Telecomando (1) Tubo flessibile di	scarico (1)
Batteria a secco R-03 (2)	Coperchio di plastica (4)Viti ∅4X25 (4)
Piastra di montaggio (1)	Filtro di purificazione dell'aria(opzionale) (1)

PER 07K 09K 12K	Tubo per liquidi ∅	6,35 x 0,8 mm
	Tubo per gas ∅ 9	52 x 0,8 mm
PER 18K	Tubo per liquidi ∅	6,35 x 0,8 mm
	Tubo per gas ∅ 1	2,7 x 0,8 mm
PER 24K	Tubo per liquidi ∅	9,52 x 0,8 mm
	Tubo per gas ∅ 1	5,88 x 1,0 mm

Selezione dei tubi

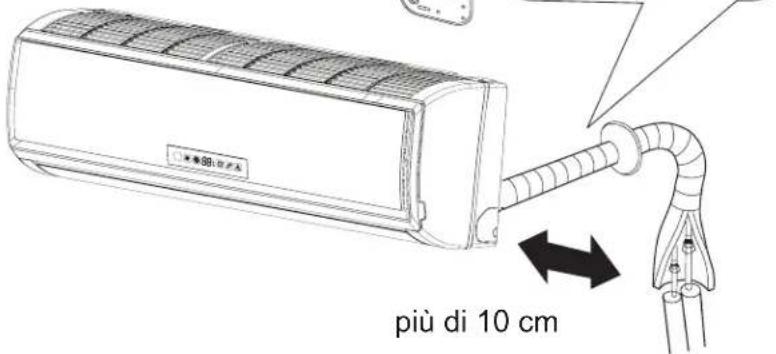

Schema per l'installazione dell'unità interna ed esterna

I modelli adottano il refrigerante senza HFC R410A

più di 15 cm

più di 10 cm

Deve essere prestata atten- zione al sollevamento del tubo flessibile di scarico

★★★8:百米大 più di 10 cm

Disposizione della direzione delle tubature

Sinistra Posteriore sinistra Posteriore destra Destra Inferiore

più di 10 cm

La distanza tra l'unità interna e il pavimento deve essere superiore ai 2 m.

Attenersi al prodotto acquistato: le immagini sono solo per riferimento.

Installazione unità interna

1 Regolazione della piastra di montaggio e collocazione del foro su parete

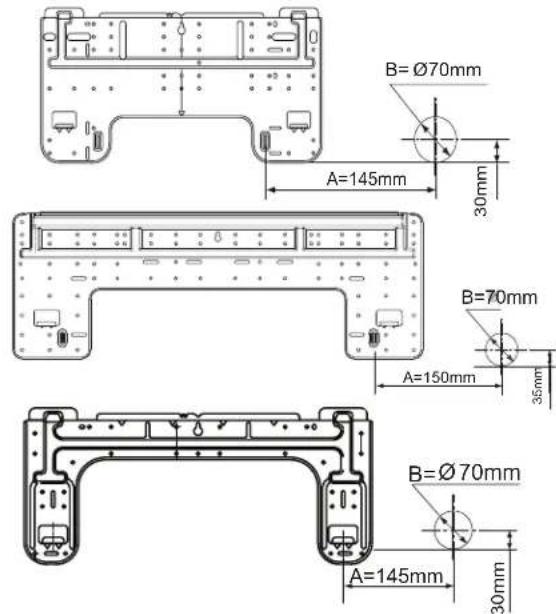

Prima installazione della piastra di montaggio

1. Eseguire, in base ai pilastri o architravi nelle vicinanze, un appropriato livellamento della piastra da fissare alla parete, poi bloccare temporaneamente la piastra usando un chiodo d'acciaio.
2. Controllare di nuovo che il livellamento della piastra sia appropriato attaccando un filo a piombo alla parte centrale superiore della piastra, poi fissarla in sicurezza usando il chiodo d'acciaio.
3. Trovare la posizione del foro su parete A usando un metro

Installazione della piastra di montaggio su barra laterale ed architrave

• Fissare una barra di montaggio, venduta separatamente, alla barra laterale e all'architrave, quindi fissare la piastra alla barra di montaggio.
• Fare riferimento alla sezione precedente, "Prima installazione della piastra di montaggio", per la posizione del foro.

2 Perforamento del muro e installazione del coperchio foro tubatura

• Fare un buco di 70 mm di diametro, leggermente inclinato verso la parete esterna.
  • Installare il coperchio foro tubatura e sigillarlo con stucco dopo l'installazione

Buco della parete Ø 70 mm Lato interno Lato estemo

(Sezione del foro su parete) Ⓖ Tubo del foro tubatura

3 Installazione dell'unità interna

Schema della tubatura

[Tubatura posteriore]

• Passare le tubature e il tubo flessibile di scarico, poi fissarli con nastro adesivo

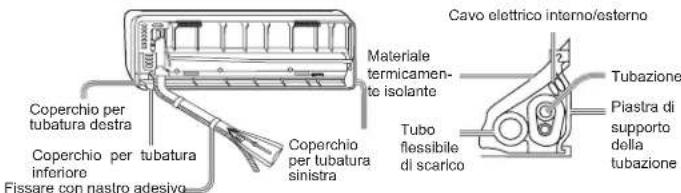

[Sinistra · tubi parte posteriore sinistra]

• Se la tubatura è a sinistra, tagliare con una pinza, il coperchio della tuba tubatura sinistra.

• Se la tubatura è posteriore sinistra, piegare i tubi seguendo la direzione delle tubature verso il contrassegno del foro per la tubatura sinistra posteriore che è stampigliato sui materiali d'isolamento termico.

• Inserire il tubo flessibile di scarico nella scanalatura dei materiali d'isolamento dell'unità interna.

• Inserire il cavo elettrico interno/esterno dal retro dell'unità interna ed estrarlo dal lato frontale, poi collegarli.
• Coprire la superficie svasata dell'attacco con olio refrigerante e collegare i tubi. Coprire bene la parte di collegamento con materiale d'isolamento e assicurarsi di fissare con nastro adesivo

Caperchio per tubatura destra Caperchio per tubatura inferiore Fissare con nastro adesivo Materiale termicamente isolante Caperchio per tubatura sinistra Tubo flessibile di scarico Cavo elettrico interno/esterno Tubazione Piastra di supporto della tubazione

- Il cavo elettrico interno/esterno e il tubo flessibile di scarico devono essere fissati insieme al tubo per il refrigerante usando del nastro protettivo.

[Tubature con altre direzioni]

• Tagliare, con le tenaglie, il coperchio per la tubazione in base alla direzione della stessa e piegarla in base alla posizione del foro sulla parete. Quando si piega, prestare attenzione e non spaccare i tubi.
• Connettere prima il cavo elettrico interno/esterno, quindi estrarre la parte connessa all'isolante termico della parte di connessione speciale.

Fissaggio del corpo dell'unità interna

• Attaccare in modo sicuro l'unità esterna sulle tacche superiori della piastra di montaggio. Spostare il corpo da un lato all'altro per verificare che sia fissato in sicurezza.
• Per fissare l'unità sulla piastra di montaggio, allontanarlo dal lato inferiore e poi appenderlo in perpendicolare.

piastra di montaggio

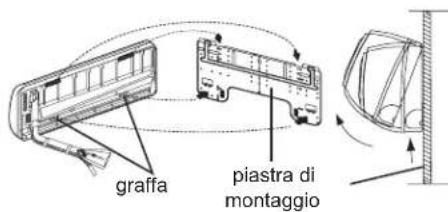

Scaricamento del corpo dell'unità da interno

- Quando si scarica l'unità interna, usare la propria mano per sollevare il corpo e lasciare la graffa, quindi sollevare la parte inferiore del corpo leggermente verso l'esterno e sollevare l'unità finché non lascia la piastra di montaggio.

graffa piastra di montaggio

4 Collegamento del cavo elettrico interno/esterno

Rimozione della copertura dei cavi

- Togliere il coperchio dei terminali nell'angolo in basso a destra dell'unità interna, quindi togliere la copertura dei fili svitando le viti.

Collegamento del cavo dopo avere installato l'unità interna

1. Inserire dall'esterno il cavo della stanza nella sinistra del foro su parete, nel quale è già stato installato il tubo.
2. Estrarre il cavo sulla parte frontale e collegarlo facendo un anello.

Collegamento del cavo prima di avere installato l'unità interna

• Inserire il cavo dal lato posteriore dell'unità e poi estrarlo sul lato frontale.
• Allentare le viti ed inserire completamente le estremità del cavo nel blocco terminali, poi stringere le viti.
• Tirare leggermente il cavo per accertarsi che i cavi siano stati inseriti e fissati in modo appropriato.
• Dopo avere collegato i cavi, non dimenticare mai di stringere i cavi collegati con la copertura dei cavi.

Unità interna

All'unità esterna

Nota:

Quando si collegano i cavi, controllare con attenzione i numeri di terminale dell'unità interna ed esterna. Se il cablaggio non è corretto, non sarà possibile eseguire in modo appropriato le operazioni e si provocheranno danni.

Modello	AS09GN3ERAAS12GN3ERAAS18GN3ERA
Cavi di collegamento	≥slant 4G 0,75 mm^2

1. Se il cavo d'alimentazione è danneggiato, deve essere sostituito dal produttore, il suo rappresentante o persona similarmente qualificata. Il tipo di cavo di collegamento è H05RN-F o H07RN-F.
2. Se il fusibile della scheda PC è saltato, sostituirlo con uno di tipo T.3.15A/250VAC (interno).
3. Il metodo di cablaggio deve essere in linea con le normative di cablaggio locali.
4. Dopo l'installazione, la spina deve essere facilmente raggiungibile.
5. Nel cablaggio fisso deve essere incorporato un interruttore di circuito. L'interruttore di circuito deve essere un interruttore di tutti i poli e la distanza fra i suoi due contatti non deve essere inferiore a 3mm.

5 Installazione della sorgente d'alimentazione

• La sorgente d'alimentazione deve essere usata esclusivamente per il condizionatore.
• Se il condizionatore è installato in un luogo umido, installare un interrut- tore di circuito con messa a terra.
• Per l'installazione in altri luoghi, usare un interruttore di circuito il più lontano possibile.

6 Taglio e svasatura dei tubi

• Il taglio dei tubi si esegue con un tagliatubi e le fresature devono essere rimosse.
• Dopo avere inserito il dado svasato, si esegue il lavoro di svasatura.

	Attrezzo per svasatu-ra per R410A	Attrezzo convenzionale per svasatura
	Tipo a frizione	tipo a frizione (tipo rigido)	Tipo dado ad alette (tipo imperiale)
A 0 ~ 0,5 mm 1,0 ~ 1,5 m	m 1,5 ~ 2,0 mm

Profilo attrezzo per svasatura

1. Tagliare il tubo


2. Inserire il dado svasato


3. Rimuovere le
   fresature


4. Svasare il tubo

Corretto Scorretto

Inclinato Danno alla svasatura

Parziale Troppo esterno

7 Sullo scarico

• Installare il tubo flessibile di scarico in modo che sia inclinato correttamente verso il basso.
• Non installare lo scarico come mostrato di seguito.

A mezza via si solleva.

L'estremità è immersa nell'acqua.

È ondulato.

Lo spazio tra l'estre- mità e il terreno è troppo piccolo.

Ci sono cattivi odori che proven- gono da uno scolo

• Versare dell'acqua nel raccoglitore dell'unità interna ed accertarsi che sia scaricata in sicurezza all'esterno.
• Se il tubo flessibile di scarico collegato si trova in una stanza, isolarlo in modo appropriato.

8 Sullo scarico

Codice di indicazione	Descrizione dei problemi	Analisi e diagnosi
E1	Guasto del sensore della temperatura ambiente	Errore collegamento del connettore; Termostato guasto; Errore PCB;
E2	Sensore scambiatore di calore non funzionante
E4	Errore EEPROM interno	Errore dati EEPROM; Errore EEPROM; Errore PCB;
E7	Errore di comunicazione tra l'unità interna ed esterna	Errore di trasmissione del segnale tra l'unità interna ed esterna a causa di un errore del cablaggio; Errore PCB;
E14	Malfunzionamento del motore della ventola interna	Arresto dell'operazione a causa della rottura di un cavo all'interno del motore della ventola; Arresto dell'operazione a causa della rottura dei cavi dell'adduttore del motore della ventola; Rilevamento errore a causa di un errore dell unità PCB interna;

9 Controllo dell'installazione e collaudo

■ Spiegare accuratamente al cliente come funziona e come si usa il condizionatore in base alle istruzioni del manuale d'uso.

Elenco di controllo per il collaudo

□ Fare un segno di spunta √ nelle caselle

□ Perdita di gas sui collegamenti dei tubi?
□ Isolamento termico sui collegamenti dei tubi?
□ I cavi di collegamento dell'unità interna ed esterna sono inseriti in sicurezza nel blocco terminale?
□ I cavi di collegamento dell'unità interna ed esterna sono ben fissati?
□ Lo scarico è stato eseguito correttamente?
□ La messa a terra è collegata in sicurezza?
□ L'unità interna è fissata in modo sicuro?
□ La tensione della sorgente di alimentazione è regolamentare?
□ Ci sono dei rumori?
□ Gli indicatori luminosi si illuminano in modo normale?
□ Le funzioni di raffreddamento e riscaldamento (per i modelli con pompa di calore) vengono eseguite in modo normale?
□ Il funzionamento del regolatore della temperatura d'ambiente è normale?

Manutenzione

Per un utilizzo intelligente del condizionatore

Impostazione della temperatura ambiente adeguata	Non bloccare la presa o lo scarico dell'aria.
Non bloccare la presa o lo scarico dell'aria.	Usare il timer efficacemente
Se si prevede di non utilizza-re l'unità a lungo, spegnere l'alimentazione usando l'inter-ruttore principale. SPEGNIMENTO	Usare le leve efficacemente

Telecomando

Non usare acqua, pulire il telecomando con un panno asciutto. Non usare sgrassatori o panni imbevuti in sostanze chimiche.

Condizionatore

pulire il condizionatore usando un panno soffice e asciutto. Per le macchie resistenti, usare un detergente neutro diluito con acqua. Strizzare bene il panno prima di passarlo, quindi togliere completamente il detergente.

Per la pulizia non usare quanto segue

Benzina, diluenti o soluzioni detergenti pos- Acqua calda oltre i 40°C (104°F) può sono danneggiare il rivestimento dell'unità. provocare scoloritura o deformazione.

Pulizia del filtro dell'aria

1 so l'alto.
2 Estrarre il filtro. Spingere la linguetta che si trova al centro del filtro leggermente finché non viene rilasciata dal fermo ed estrarre il filtro spingendolo in basso.
3 Pulizia del filtro. Usare acqua o un aspirapolvere per rimuovere la polvere o lavare il filtro con l'acqua. Dopo il lavaggio, asciugare completamente il filtro all'ombra.
4 Fissare il filtro. Fissare il filtro correttamente, in modo tale che l'indicazione "FRONT" (parte frontale) sia rivolta in avanti. Accertarsi che il filtro sia completamente fissato sopra il fermo. Se i filtri di destra e di sinistra non sono fissati correttamente, potrebbero generarsi difetti 5 Chiudere la griglia di aspirazione.

(四) 证券投资基金

Sostituzione del filtro di purificazione dell'aria

1. Aprire la griglia di aspirazione

Sollevare la griglia di aspirazione usando un piccolo dispositivo nominato supporto per griglia, che si trova nel lato destro del condizionatore.

1. Staccare il filtro dell'aria standard

Far scorrere la rotella leggermente in alto per rilasciare il filtro, quindi estrarlo.

Rimuovere il vecchio filtro di purificazione dell'aria

1. Fissare il filtro di purificazione dell'aria

Inserire i filtri per la purificazione dell'aria nei vani di destra e di sinistra.

1. Fissare il filtro dell'aria standard

(Installazione necessaria)

ATTENZIONE:

Il lato bianco del filtro dell'aria fotocatalitico va rivolto all'esterno e il lato nero verso l'unità. Il lato verde del filtro di purificazione dell'aria con agente antibatterico va rivolto verso l'esterno e il lato bianco verso l'unità.

1. Chiudere la griglia di aspirazione

Chiudere la griglia con attenzione.

NOTA:

• Il filtro dell'aria fotocatalitico verrà solarizzato negli orari stabiliti. In genere, esso viene solarizzato ogni sei mesi.
• Il filtro di purificazione dell'aria con agente antibatterico ha una lunga durata e non ha bisogno di essere sostituito. Tuttavia, nel periodo di utilizzo è necessario rimuovere la polvere frequentemente usando un aspirapolvere o scuotendolo leggermente, altrimenti la prestazione del filtro non sarà ottimale.
• Conservare il filtro purificante dell'aria con l'agente antibatterico in ambiente fresco e asciutto, evitando la luce del sole diretta per periodi prolungati quando non è in uso, altrimenti la sua capacità di sterilizzazione verrà ridotta.

Attenzione

AVVISO

Per l'installazione chiamare il negozio preposto alla vendita/assistenza.

Non tentare di installare il condizionatore da soli, poiché lavori inadeguati possono causare scosse elettriche, incendi, perdite d'acqua.

!AVVISO

In caso di anomalie come odore di bruciato, spegne-re subito l'apparecchio e contattare il rivenditore.

SPEGNIMENTO

APPLICAZIONE RIGOROSA

Usare una presa dedicata dotata di salvavita

Verificare che lo scarico sia installato adeguatamente

APPLICAZIONE RIGOROSA

Connettere completamente il cavo di alimentazione alla presa

APPLICAZIONE RIGOROSA

Utilizzare la tensione giusta 1.

APPLICAZIONE RIGOROSA

on usare un cavo di alimentazione con prolunga o con- nesso a metà

1. Non installare dove c'è la possibilità di perdite di gas infiammabili.
2. Non esporre l'unità a vapore acqueo o vapore di olio.

DIVIETO

Non usare un cavo di alimentazione collegato anche ad altro.

Fare attenzione a non danneggiare il cavo di alimentazione.

Non inserire oggetti nella presa o nello scarico dell'aria.

Non avviare o arrestare l'esercizio disconnettendo il cavo di alimentazione, ecc.

Non dirigere il flusso dell'aria direttamente verso le persone, in particolare verso bambini o persone anziane.

Non tentare di riparare o di ricostruire il sistema da soli:

Connettere il cavo di messa a terra.

AVVERTENZA

Non utilizzare per conservare alimenti, opere d'arte, apparecchiature particolari, per l'allevamento o la coltivazione.

o ad altri

Cambiare l'aria di tanto in tanto, in particolare se contemporaneamente viene utilizzata la cucina a gas.

Non toccare l'interruttore con le mani bagna- te

Non installare vicino a camini o ad altri apparecchi per il riscaldamento.

Verificare le buone condizioni del supporto di installazione

Non mettere animali o piante nella direzione del flusso dell'aria

Non posizionare nessun oggetto sull'unità o salire su di essa.

Non posizionare vasi di fiori o contenitori pieni d'acqua sopra l'unità.

Risoluzione dei problemi

Prima di richiedere l'assistenza, controllare il seguente elenco.

	Fenomeno Causa o punti di controllo
Ispezione delle prestazioni normali	Il sistema non si riavvia immediatamente.	● Quando si spegne l'unità, quale misura protettiva non è possibile riavviare il sistema prima che siano trascorsi 3 minuti. ● Quando la spina è scollegata e ricollegata alla presa di coerente, il circuito di protezione sarà attivato per 3 minuti per proteggere il condizionatore.
	L'unità è rumorosa	● Durante il funzionamento della macchina o quando è ferma, si potrebbero udire rumori simili a gorgoglii o soffi. Questi rumori sono più distinti durante i primi 2-3 minuti di funzionamento. (Il rumore è generato dal liquido refrigerante che circola nel sistema.) ● Durante il funzionamento della macchina si potrebbero udire rumori simili a crepitii. Questi rumori sono generati dalle coperture che si espandono o si riducono in seguito al cambio di temperatura. ● Se il flusso d'aria emette un rumore forte quando l'unità è in funzione, probabilmente il filtro dell'aria è sporco.
	Sono generati odori.	● Questo fenomeno accade perché il sistema fa circolare gli odori della stanza, come quelli dei mobili, delle vernici o delle sigarette.
	Esce vapore o fumo.	● Durante il funzionamento a Condizionatore o deumidificatore l'unità interna può emettere del vapore. Questo è provocato dall'improvviso raffreddamento dell'aria interna.
	In modalità deumidificatore, la velocità del ventilatore non può essere cambiata.	● In modalità deumidificatore, se la temperatura ambiente scende sotto i 2 °C, l'unità si avvierà a intervalli a velocità bassa, indipendentemente dall'impostazione del ventilatore.
		● La spina è collegata alla presa di corrente? ● C'è un black-out? ● Si è bruciato il fusibile?
Altri controlli	Raffreddamento mediocre	● Il filtro dell'aria è sporco? Di norma deve essere pulito ogni 15 giorni. ● La presa e l'uscita d'aria sono ostruite? ● La temperatura è impostata correttamente? ● Ci sono porte o finestre aperte? ● La luce del sole entra direttamente nella stanza mentre è in funzione il condizionatore? (usare le tende) ● Ci sono troppe sorgenti di calore o troppe persone nella stanza mentre è in funzione il condizionatore?

Attenzione

• Non ostruire o coprire la griglia di ventilazione del condizionatore. Non mettere le dita o altri oggetti nelle uscite/entrate e nella leva di oscillazione.
• L'utilizzo di questo apparecchio non è idoneo per persone con capacità fisiche, sensoriali o mentali ridotte (inclusi bambini) o senza un'adeguata esperienza e conoscenza del suo utilizzo, a meno che non vengano sorvegliate o ricevano istruzioni da una persona responsabile della loro sicurezza. Sorvegliare i bambini, in modo da assicurarsi che non giochi con l'apparecchio.

Specifiche

Il circuito del refrigerante è a prova di perdite

La macchina è adattiva nella seguente situazione

1. Intervallo di temperatura ambiente applicabile:

Condizionatore	Interno	Massimo: D.B./W.B 32 Minimo: D.B./W.B 21	°C/23°C °C/15°C
	Esterno	Massimo: D.B./W.B 46 Minimo: D.B 18	°C/26°C °C
Riscalda-mento	Interno	Massimo: D.B 27 Minimo: D.B 15	°C °C
	Esterno	Massimo: D.B./W.B 24 Minimo: D.B./W.B -7	°C/18°C °C/-8°C
	Esterno (INVERTER)	Massimo: D.B./W.B 24 Minimo: D.B -15	°C/18°C °C

1. Se il cavo di alimentazione dovesse danneggiarsi, deve essere sostituito dal produttore o dall'agente preposto all'assistenza o da persona similmente qualificata.
2. Se il fusibile del condizionatore sulla scheda PC dovesse danneggiarsi, cambiarlo con il tipo T. 3.15A/250V. Se il fusibile dell'unità esterna dovesse rompersi, cambiarlo con il tipo T.25A/250V
3. Il metodo di cablaggio deve essere in linea con le normative di cablaggio locali.
4. Dopo l'installazione, la spina deve essere facilmente raggiungibile.
5. La batteria usata deve essere smaltita correttamente.
6. L'apparecchio non è destinato all'uso da parte di bambini o di invalidi senza una supervisione.
7. I bambini devono essere controllati così da garantire che non giochino con l'apparecchio.
8. Usare la spina elettrica adeguata, adatta al cavo di alimentazione.
9. La spina e il cavo di connessione devono aver acquisito l'attestazione locale.
10. Per proteggere le unità, spegnere prima il condizionatore, e disattivare l'alimentazione almeno dopo 30 secondi.

Haier

Indirizzo: N. 1 Haier Road, Hi-tech Zone, Qingdao 266101, Repubblica Popolare Cinese

Contatti: TEL [phone]; FAX [phone]

Sito Internet: www.haier.com

Pièces et fonctions

Unité intérieure
